ШВВП или ПВС. Выбираем правильно!

Удлинители RUCELF, продажи которых стартовали в начале 2018 года, с каждым  месяцем стабильно увеличивают коэффициент востребованности у пользователей. Покупатели по достоинству оценили высокое качество и эффективную работоспособность этих изделий.

Удлинители RUCELF можно приобрести у официальных дистрибьюторов. Посмотрите СПИСОК всех  дистрибьюторов.

Ассортимент удлинителей RUCELF включает в себя  широкий модельный ряд устройств. Пользователь может выбрать удлинитель с необходимым количеством розеточных гнезд (от 2 до 4), длиной шнура до 7м включительно, а также изделие с дополнительной защитой от короткого замыкания или без такого.

Отдельное внимание при выборе стоит уделить типу питающего провода устройства. Удлинители RUCELF представлены в двух вариантах: модели Эконом со шнуром ШВВП и модели Стандарт и Премиум  со шнуром ПВС.

Значение маркировок

Провод ШВВП – это плоский гибкий кабель, предназначенный для подключения бытовой техники. При этом питающее напряжение не должно  превышать 380В.

Значение букв в маркировке ШВВП

ШВВП
Шнур. Главное отличие шнура от провода – его повышенная гибкость и обязательную изоляцию.Обозначает материал внешней изоляции кабеля. В данном случае – винил. Другое название – оболочка из ПВХ пластика.Обозначает материал внутренней изоляции проводников кабеля. В данном случае винил. Другое название – оболочка из ПВХ пластика.Обозначает форму кабеля. В данном случае – форма плоская.



Не менее важные факторы, влияющие на рабочие характеристики питающего шнура – количество жил (проводников) и их сечение. Удлинители RUCELF модели Эконом  укомплектованы кабелями с 2 жилами, сечение которых 0,75мм2. Такие изделия выдерживают номинальную токовую нагрузку равную 6А, что оптимально для использования с домашней бытовой техникой.

Схема ШВВП

1 – Многопроволочная медная проводящая жила

2 – Внутренняя изоляция из ПВХ-пластика

3 – Внешняя изоляция из ПВХ-пластика

Провод ПВС – гибкий электрический кабель широкого спектра применения: прокладка проводов внутри помещения, подключение техники, как с низкой потребляемой мощностью, так и профессионального электрооборудования с номинальным напряжением до 660В.

Значение букв в маркировке ПВС

ПВС
Провод. Менее гибкий, чем шнур. Однако имеет чуть более прочную структуру.Обозначает материал изоляции кабеля. В данном случае – винил. Другое название – оболочка из ПВХ пластика.Обозначает, что кабеля является соединительным. Т.е. его нельзя использовать для прокладки электрических сетей.



ПВС шнуры удлинителей RUCELF представлены в нескольких вариантах от 20,75мм2 до 31мм2. Таким образом пользователь может подобрать модель изделия подходящую под конкретные нужды или выбрать универсальный вариант.

Параметры, мм2РасшифровкаНоминальный ток, А
2*0,752 жилы (проводника), сечение которых 0,75мм26
2*12 жилы (проводника), сечение которых 1мм210
3*0,753 жилы (проводника), сечение которых 0,75мм26
3*13 жилы (проводника), сечение которых 1мм210



Схема ПВС

1 – Изоляция из ПВХ-пластика

2 — Многопроволочная медная проводящая жила

Отличия ПВС от ШВВП

На первый взгляд может показаться, что данные виды проводов не имеют существенных отличий. Однако конструкция каждого шнура выполнена с учетом его эксплуатационных данных.

Так, кабель ШВВП предназначен для менее мощной техники, чем ПВС. Обусловлено это тем, что жилы в ПВС проводе скручены и покрыты более толстым слоем изоляционного материала, а это обеспечивает более высокие показатели надежности. Проводники в ШВВП кабеле расположены параллельно друг другу. Такая конструкция более экономична с точки зрения расходных материалов, но менее устойчива к внешним воздействиям.

Общие сравнительные характеристики ШВВП и ПВС проводов.

ХарактеристикиШВВППВС
Номинальное рабочее напряжение, кВТ0,40,66
Температура эксплуатации, °СОт -25 до +40 От -40 до +40
Форма проводаПлоскаяКруглая
Число жил, штОт 2 до 3От 2 до 5
Сечение жил, мм2От 0,5 до 4От 0,75 до 16
Расчетная масс, кг/км32,5 (2*0,75)57,6 (2*0,75)
ЦенаНиже, чем у ПВСВыше, чем у ШВВП



Небольшой вывод

Подводя итог, можно отметить, что каждый из представленных видов питающих шнуров имеет ряд преимуществ. Однако, выбирая удлинитель, необходимо заранее определить, с какой именно техникой будет взаимодействовать изделие. Для бытовой и небольшой офисной техники подойдут удлинители с проводом ШВВП. А для более мощного или профессионального оборудования – выбирайте устройства с ПВС шнуром.

Преимущественные отличия ШВВП и ПВС проводов

ХарактеристикиШВВППВС
Рекомендуемая подключаемая техникаБытовые приборы, офисная техникаБытовые приборы, офисная техника, профессиональное оборудование, мощная электротехника
ГабаритыКомпактные размеры, небольшой вес, повышенная гибкость шнураКомпактные размеры, тяжелее ≈1.5 раз по сравнение с аналогичной моделью ШВВП, повышенная прочность шнура
ЦенаНиже, чем у ПВСВыше, чем у ШВВП



Обратите внимание и на другие технические характеристики удлинителей RUCELF в нашем КАТАЛОГЕ.

Свои вопросы и замечания направляйте на [email protected]

Ещё больше электрооборудования бренда RUCELF  на официальном сайте компании производителя.

Мы будем рады общению! Смело пишите и звоните нам.

Воспользуйтесь любой удобной формой связи на нашем сайте.

Остались вопросы? Звоните +7 (496) 619-28-03.

Похожее

Описание и технические характеристики провода ПВС

Провод (кабель) ПВС — один из самых распространенных проводов, применяемых в быту. Провод ПВС рассчитан на напряжение переменного тока – до 380 Вольт. В связи с его такой замечательной особенностью – как возможность изгибаться при очень малом радиусе, без повреждения изоляции и без внутреннего обрыва проводников в жилах, обусловило обширную область применения.

Область применения провода ПВС

Провод ПВС Провода ПВС используются в большинстве бытовых приборов используемых населением:
  • холодильники, стиральные машины, микроволновые печи, утюги и пр. ;
  • в скрученном виде – в наушниках, фенах и пр.;
  • в средствах малой механизации для садоводов и огородников и др. похожих машинах и приборах;
  • на их основе производят удлинительные шнуры различных длин на напряжение до 380 Вольт.
  • провод используют для прокладки в различных зданиях и помещениях, где возможен частый изгиб и изменение направления.
Выбор количества проводов и сечение его жил в кабеле ПВС зависит от вида применяемого электрического устройства и его потребляемой мощности. Исходя из этой мощности, и рассчитывают минимально необходимое сечение жил. Для приборов, устройств и механизмов, требующих заземления и рассчитанных на напряжение переменного тока 220 или 380 Вольт, используют провод с тремя или четырьмя жилами. При этом одна из жил кабеля используется в качестве заземляющей жилы. В промышленности также применяются провода с четырьмя жилами и с соответствующим сечением.

Конструкция провода ПВС

Жилы проводов ПВС изготавливаются из медной мягкой проволоки без покрытия или с покрытием лужением.
В сопроводительной документации с жилами проводов, имеющих лужение, к марке провода приписывается буква «л». Каждый из проводников, состоящий из определенного количества проводов соответствующего диаметра (сечения), скручивается в пучок и обволакивается поливинилхлоридной изоляцией. Затем, в зависимости от типа кабеля, определенное количество изолированных проводов покрываются вторым слоем изоляции (с возможной скруткой проводов). При этом происходит обязательное заполнение промежутков между проводами. Провода с пятью жилами, покрытые изоляцией, могут быть скручены вокруг сердечника. Качественно и технологически правильно выполненное изолирование, позволяет при разделке проводов для подключения, избегнуть слипанию и, следовательно, отрыву внутренней изоляции от жилы. Разделанные концы жил провода, перед подключением, необходимо залудить, для обеспечения лучшего контакта. Провода ПВС выпускают следующих сечений жил (в миллиметрах квадратных) при количестве проводов в кабеле:
  • 2 и 3 шт. : 0,75; 1; 1,5; 2,5; 4; 6;
  • 4 и 5 шт.: 0,75; 1,5; 2,5; 4; 6; 10; 16;

Характеристики

Провод имеет высокие характеристики при деформациях изгиба и, при эксплуатации переносит не менее 30 тысяч перегибов. Температура, при которой кабель имеет высокие показатели при его использовании, находится в пределах от минус 25 градусов до плюс 40 градусов Цельсия. При этом максимальный нагрев жилы провода не должен превышать плюс 65 град. Цельсия. При испытании, изоляция проводов в кабеле должна выдерживать 2 тысячи Вольт переменного тока. Изоляция кабеля не поддерживает горения и стойка к плесневым грибкам. При прокладке кабеля, промышленного назначения, радиус изгиба не должен быть меньше 40 миллиметров. Выпускаемая длина кабеля – не менее 10 метров. Кабель доставляют в бухтах или намотанным на барабаны (в зависимости от сечения). Минимальный срок эксплуатации кабеля ПВС составляет в промышленных условиях – не менее 6 лет, а в быту – не менее 10 лет. По ГОСТ 15150 кабель ПВС соответствует климатическому исполнению У, Т, УХЛ, категорий 1, 2, 3; 4 и 4 соответственно.
В быту (квартирах, офисах и пр.), при небольших нагрузках, наибольшее применение имеет провод сечением 0,75 миллиметра.

Сфера применения кабелей ПВС | Статьи ЦентрЭнергоЭкспертизы

Современный рынок электротехнических изделий и материалов пестрит обилием аббревиатур, обозначающих как материалы, так и различные электроприборы, в которых легко запутаться не то что дилетанту, но и человеку знакомому с электричеством. Особенно это касается кабельно-проводниковой продукции, без которой не обходятся ни одни электромонтажные работы. В этой статье обратимся к проводу ПВС и попробуем разобраться в особенностях этого гибкого провода и сферах его применения.

Для начала обратим внимание на расшифровку маркировки провода, который следует относить к многочисленному семейству силовых кабелей:

  • буква «П» в буквальном смысле означает провод;
  • «В» указывает на материал изоляции, в данном случае это ПВХ изоляция;
  • «С» свидетельствует о функциональном назначении провода – соединительный.

Из поливинилхлорида выполнена не только изоляция жил, но и защитная оболочка соединительного провода.

Конструктивно может наблюдаться сходство соединительного провода и кабеля ВВГ, оба они имеют изоляцию и оболочку ПВХ, максимальное количество жил ограничено пятью, различие наблюдается исключительно в назначении:

  • ВВГ предназначен для прокладки внутренней электропроводки электрических сетей;
  • на кабелях ПВС реализуются подключения бытовых приборов к питающей электросети.

Таким образом, провод ПВС предназначен для подключения электрических приборов в электросеть. В соответствие со схемой реализации защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 25 мм², это позволяет подобрать гибкий проводник практически под любую нагрузку. Использование многопроволочных жил обеспечивает достаточную эластичность, что важно для силовых электрических шнуров, а двойная изоляция, включая ПВХ оболочку, представляет собой надежную электрозащиту.

Область применения

Собственно говоря, область применения кабеля ПВС определена его названием – это силовые шнуры для многочисленной электробытовой аппаратуры и сложнобытовой техники, начиная от мощных электропечей, стиральных машин и холодильников и заканчивая настольными светильниками и бра. Другим назначением может быть подключение различной техники хозяйственного назначения, правда здесь следует учитывать ограничения по климатическому использованию, распространяющиеся на данный провод.

Сегодня не утихают споры по поводу можно ли использовать его для стационарной прокладки электропроводки. Прямых запретов на использование кабеля ПВС для прокладки стационарных линий электропитания со стороны ПЭУ не существует, это «развязывает руки» сторонникам такого решения, однако имеется масса аргументов «против», которыми руководствуются противники.

  1. Назначение, провод просто не предназначен для монтажа стационарной электропроводки, для этих целей существуют кабели ВВГ, NYM и пр.
  2. Ограниченный срок службы (не более 10 лет), в то время как срок службы ВВГ составляет 30 лет, а для кабеля NYM и того больше.
  3. Данный кабель менее защищен с точки зрения пожаробезопасности и требует особенного подхода при выборе сечений жил.
  4. Благодаря низкому диапазону рабочих температур, он не пригоден для наружных электромонтажных работ.
  5. За те же деньги можно купить более подходящий вариант.

Провод ПВС прекрасно подходит для изготовления электрических бытовых удлинителей, для ремонта бытовой аппаратуры (замены шнуров питания), однако от использования его при монтаже скрытой проводки лучше воздержаться.

Смотрите также другие статьи :

Гармоники кратные 3-м

Гармоники образуют импульсные источники питания бесчисленной электробытовой техники, источники бесперебойного питания, энергосберегающие люминесцентные лампы и т.д. Характерной чертой симметричной трехфазной сети при сбалансированных нагрузках является сдвиг токов на 120°, как следствие суммарный ток нейтрального провода имеет нулевое значение.

Подробнее…

Для чего нужно заземление

Само по себе напряжение для жизни человека опасности не несет – можно находиться под потенциалом без ущерба для здоровья, угроза возникает при прохождении через тело человека электрического тока. Безопасным считается ток, не превышающий 1 миллиампера, однако уже сила тока в 50 мА может привести к остановке сердца.

Подробнее…

Особенности провода ПВС

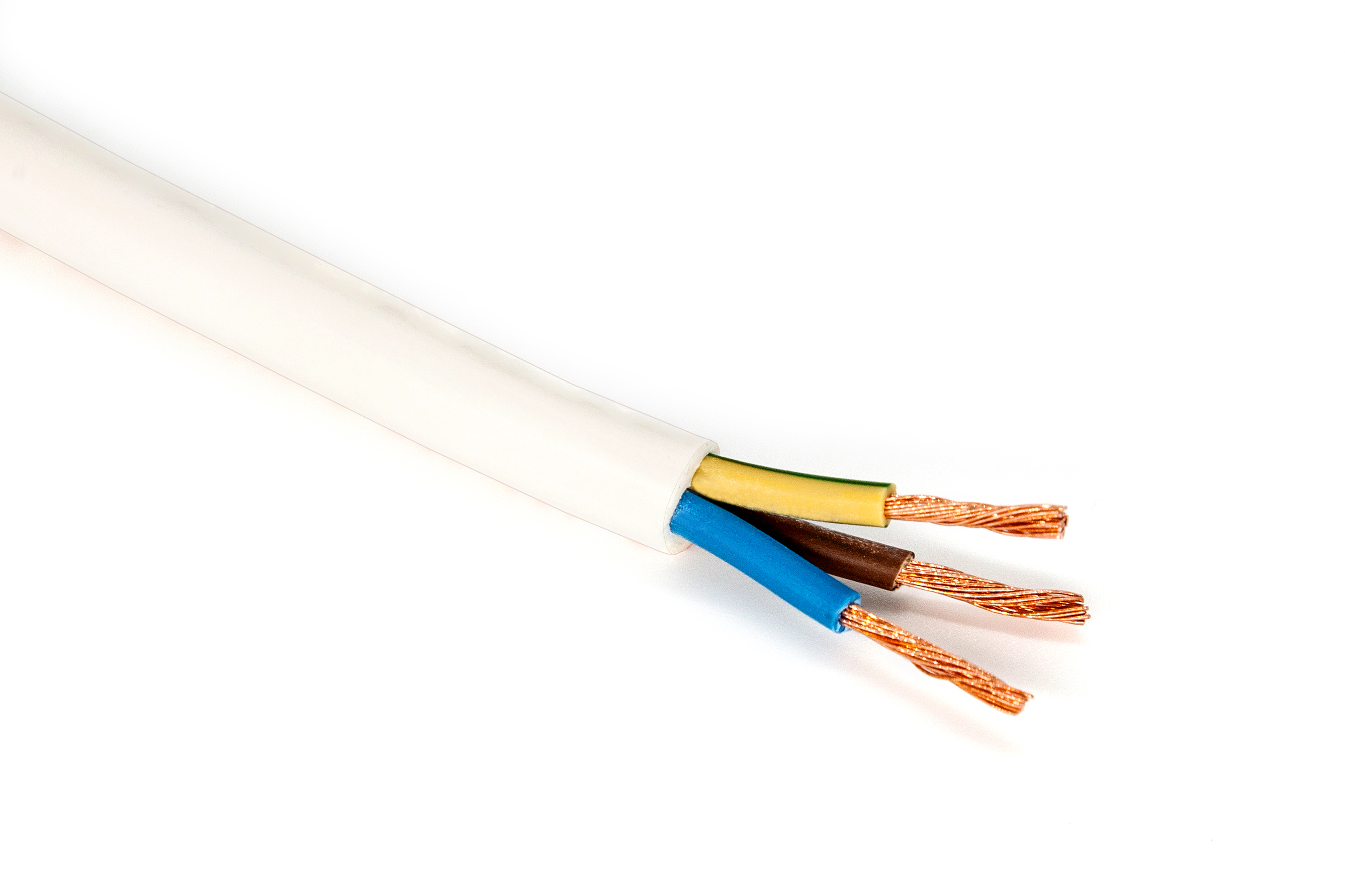

Кабель или, как  его часто называют, провод ПВС, является медным гибким кабелем многоцелевого назначения. Одним из главных его достоинств является большая  гибкость и большая прочность на разрыв. Жилы кабеля изготавливаются в виде многопроволочной структуры, значение гибкости кабеля по ГОСТу равно 5. Это показатель очень высокий , особенно с учетом отличной сопротивляемости его к деформациям и механическим нагрузкам.

Как внешняя, так и внутренняя изоляция провода ПВС изготавливаются из поливинилхлоридного пластика, при этом каждая жила имеет свой цвет.

Каждая отдельная жила, скрученная по спирали, защищена собственным тонким слоем пластика, а внешняя оболочка, обеспечивая проводу хорошую защиту, имеет круглую форму и полностью заполняет пустоты между круглыми жилами. А это, собственно, и есть весь секрет механической прочности кабеля ПВС.

Утолщенная внешняя изоляция из ПВХ  защищает медные жилы от механических повреждений и  быстро восстанавливает первоначальную форму после механической деформации, а медные жилы обеспечивают высокую электропроводность и прочность при разрыве.

Кабель ПВС чаще всего имеет окраску белого цвета, а внутренние жилы кабеля окрашены в цвета по принятым международным стандартам, что значительно облегчает работу при монтаже электроустановок и сборке электрических схем.

Из-за высокой стойкости к  механических и природным воздействиям провод ПВС очень часто используют при подключении переносных электроприемников различной мощности: от маломощной бытовой техники типа электрочайника или газонокосилки до электропотребителей большой мощности, а также промышленных установок.

Эта возможность  имеется благодаря  выпуску широкого спектра сечений кабеля ПВС, выпуск которых налажен во всем стандартном спектре сечений от малого диаметра в 0,75 до большого 16 кв. мм. Все стандартные сечения при этом выпускаются с различным количеством жил: две, три, четыре и пятижильные кабеля ПВС. А это, в свою, очередь закрывает все потребности низковольтных сетей: как однофазной сети напряжением в 220 вольт, так и промышленной трехфазной сети напряжением в 0.4 киловольта.

В быту кабель ПВС используется не только как шнур для подключения к розетке но и часто его используют для монтажа сетей внутреннего освещения, розеточных сетей и в качестве вводных проводников.

Кабель ПВС выпускается в нескольких температурных исполнениях: Т, У, УХЛ. Кабель исполнения У может эксплуатироваться при температуре нижнего предела -40 и верхнего +40 градусов по Цельсию. Кабеля других исполнений до -25 градусов.

По пожарной безопасности кабеля ПВС также соответствуют всем существующим нормам и правилам.

Срок службы (нормативный) кабеля ПВС составляет 6 лет, а при монтаже в установках стационарного типа — 10 лет.

Качество ПВС проводов регламентируется техническими условиями ТУ 16.К01-49-2005 и ГОСТом 7399-97.

Хочется добавить, что использование кабеля ПВС, в ряде случаев является без альтернативным, например данный провод очень подходит для подключения светодиодной ленты ТМ Новолампа, также можно подключать ленту светодиодную RGB, светодиодную ленту 3528 и 5050. Кабель очень удобен при подключении подобных светодиодных лент, он обладает не меньшей гибкостью, чем данный материал.

.

как расшифровывается, срок службы и применение провода

Современное человечество просто не может без электричества. Оно нужно для работы компьютера, автомобиля, станка на заводах и фабриках. Свет, поступающий в каждую квартиру, тоже является электричеством. Никто не может представить себе жизнь, ни разу не воспользовавшись электрическим прибором за день. Хоть и есть тенденции перехода на беспроводные технологии, большинство этих приборов работают и питаются с помощью кабелей и проводов. Чаще люди пользуются именно ПВС. В этом материале будет рассмотрено, что такое провод ПВС, как происходит расшифровка маркировки кабеля ПВС, а также какими характеристиками он обладает.

ПВС — это кабель или провод

Провод ПВС соединительный — это совокупность изолированных жил из токопроводящего металла малого и среднего сечения. Эти жилы скручиваются между собой и покрываются сверху поливинилхлоридной оболочкой. Такой кабель довольно долговечный и служит минимум 10 лет. Главное — чтобы эксплуатационные условия соответствовали инструкционным.

Большой моток соединительного трехжильного кабеля

Расшифровать аббревиатуру просто: буква «П» означает слово «провод», буква «В» — наличие ПВХ изоляции внешнего слоя, а буква «С» — соединения всех жил в единой оболочке. В этом случае сечение его будет круглым. Возможно еще и параллельное распределение жил, тогда добавится буква «П» и сечение будет овальным.

Расшифровка проводов ПВС

Маркировка провода наносится на его внешний изолирующий и защитный слой ПВХ. Кроме того, что на ней указан тип провода, есть еще и ряд цифровых обозначений. После аббревиатуры идет первая цифра: 2, 3, 4 или 5. Она обозначает количество жилок в кабеле. Далее идет знак умножить (х) и еще одно число, означающее сечение всех жилок. (0.75, 1, 1.5, 2.50 и так далее).

Удлинитель на основе рассматриваемого провода

Важно! Согласно нормативным документам, в том числе и ГОСТ, количество жил, фактически находящихся в проводнике, может отличаться от номинального количества. Важно, чтобы итоговое сопротивление провода соответствовало заявленному.

Говоря о том, кабель это или провод, все сразу становится понятно: провод — это проводник из одной жилы, а кабель сочетает в себе две и более жилки, изолированные друг от друга. Называть ПВС можно как угодно, но формально это кабель.

Отличие ВВГ от ПВС в особой гибкости последнего

Технические характеристики провода ПВС

Температурным диапазоном, при котором кабель может работать нормально, считается промежуток от -25 до +40 градусов. Максимальная температура не должна быть больше 70 градусов. Несмотря на то, что ПВХ не горит и не вступает в бурную реакцию с пламенем, он также подвержен изменению температур.

Касаемо изоляции, по ГОСТу 7399 — 97 кабель покрыт слоем ПВХ, зависящим от сечения жилок: если толщина изоляции жилки находится в диапазоне от 0.6 до 0.8 мм, то толщина оболочки будет от 0.8 до 1.2 мм. При этом сама изоляция должна обеспечивать сопротивление кабеля, соответствующее значениям в ГОСТе.

Важно! Согласно этому же документу, на проводе не должно быть никаких выпуклостей и вмятин. Более того, ПВХ должен облегать жилки так, чтобы между ними не возникали пустоты.

Технические характеристики различных проводов ПВС

Структура провода

ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.

На фото представлен провод ПСВП

Назначение провода ПВС

Кабель часто применяют:

  • В качестве удлинителя или переноски для решения бытовых задач;
  • Для наружного и внутреннего соединения наружных электросетей, приборов;
  • В садоводстве благодаря своей гибкости и водонепроницаемости;
  • Внутри электрических устройств;
  • Для подключения любого типа электроинструментов (персонального компьютера, газонокосилки, электрочайника, телевизора, пылесоса и так далее).

Важно! Назначений у ПВС огромное количество. Его используют даже там, где встретить его никто не ожидает. Все благодаря его гибкой структуре и эксплуатационным характеристикам. Именно из-за этого в мире налажено такое огромное производство ПВС изготовителями из разных стран.

Переноска на основе ПВС

Как правильно использовать провод ПВС

Чтобы понять, как правильно использовать кабель такого типа, необходимо ознакомиться с его основными эксплуатационными показателями:

  • Номинальное напряжение в кабеле до 660 Вольт;
  • Частота тока, протекающего в нем, — 50 Гц;
  • Диапазон температуры нормальной работы от −25 до +40 градусов;
  • Максимальная температура эксплуатации — 70 градусов тепла;
  • Ресурс работы 30 тысяч циклов или 60 тысяч изгибов при напряжении в 660 Вольт.

Если в аббревиатуре присутствует буква «Т» (ПВСТ или ПВС-Т), то электрокабель может расшифровываться как тропический и относится к «тропическому» виду. Это означает, что он более устойчив к влаге и плесени, чем обычный.

Строение жилок вблизи: они состоят из мелких проволок

Срок службы провода ПВС

Срок службы должен указываться при покупке кабеля на его этикетке. В среднем указывается, что срок службы такой переноски до 5 лет, но на самом деле при правильных условиях эксплуатации в нормальной среде кабель может бесперебойно работать на протяжении более чем 10 лет. Если же среда использования провода агрессивная или влажная (горячая), то срок службы, естественно, сокращается.

Изучив описание ПВС кабеля, что это такое, каких видов он бывает и какими техническими и эксплуатационными характеристиками обладает, понятно, почему он используется не только электриками, но и огромным количеством людей по всему миру для решения разных задач.

Провода установочные ПВС, ПУНП, ПБПП

Провода установочные это провода, которые применяются для установки разных электроприборов бытового назначения. Они имеют оболочку из пластиката и выдерживают напряжение до 250в и 380в соответственно.

ПБПП (ПУНП) провода это провода бытового назначения из нескольких медных жил. ПБПП провод монтажный установочный, который используется в осветительных сетях при неподвижной прокладке. А еще он используется для негибкого монтажа, для монтажа электрического оборудования, машин и станков. Этот провод выдерживает напряжение до 250в при переменном током частотой 50 Гц. Прокладка реализуется по деревянным конструкциям. Состоит данный кабель из однопроволочной медной жилы круглого сечения с изоляцией из ПВХ пластиката. Сам провод же, плоский. Жилы идут параллельно друг другу, а поверх них наложена оболочка из ПВХ пластиката толщиной от 0,5 мм. ПБПП провода выдерживают температуру окружающей среды от -15 до +50 градусов. При использовании одиночной прокладки провода не распространяют горение. Кабель выпускается длиной не менее 100 метров, а если в отрезках, то не менее 20 метров.

Провод ПВС это гибкий медный провод, круглого сечения со скрученными жилами. Состоит из медной жилы отожженной, с повышенной гибкостью. Жила изолирована ПВХ пластикатом. Используется для подключения приборов и электрических инструментов бытового назначения, так как холодильники, стиральные машины, механизация для садоводства и т.д. ПВС провод также используется для удлинителей. Провода ПВС имеют диаметр от 6 до 9,1 мм. Используются данные провода при температуре окружающей среды от -40 до максимально +40 градусов. ПВС провода выдерживает напряжение до 380в. При одиночной прокладке ПВС провода не распространяют горение. Провода ПВС отличаются гибкостью и механической прочностью, а также устойчивостью к износу. Срок эксплуатации провода ПВС 6 лет.

О других видах кабеля вы можете прочитать здесь или здесь.

Последние компании


Последние объявления

Как выбрать провод или кабель?

Несмотря на то, что слова «провод» и «кабель» довольно часто употребляются как синонимы, на самом деле это не так. Провод – это проводник, который либо имеет трубчатую изоляцию, либо не имеет ее вовсе. Кабель – это целая система изолированных проводников, для удобства объединенная в одну конструкцию.

По своим характеристикам, те и другие разделяются на:

  • Многожильные и одножильные. Многожильные более мягкие и гибкие, их используют для подключения переносимых приборов, например, для осветительных устройств. Каждый провод в таком кабеле должен иметь индивидуальную изоляцию, а при завершении работы (при оборудовании включателя или розетки), концы гибкого кабеля обязательно нужно пропаять и зажать специальным наконечником. Одножильные считаются жесткими, их используют для статичной, скрытой проводки. В отличие от гибких кабелей, одножильным кабелям не требуется заключительная спайка.
  • Медные и алюминиевые. Медный провод (или кабель, имеющий в своем составе медные провода), в отличие от алюминиевого, способен пропускать большее напряжение, так как медь является хорошим проводником и служит гораздо дольше. Но материалы, имеющие в своем составе медь, значительно дороже материалов с алюминием.

У каждого кабеля есть наименование. Обычно оно состоит из двух частей – начальных букв используемых материалов и чисел. В таком случае, первое число обозначает количество жил в кабеле, а второе – диаметр каждой жилы.

При монтаже проводки в обычном помещении применяют кабели следующих видов: ВВГ, АВВГ, NYM, ПВС, ШВВП. В деревянных домах рекомендуется использовать только негорючие кабели типов NYM или ВВГ.

При подведении электропроводки под землей можно работать только со специально обозначенными кабелями АВББШВ или ВББШВ. Главное, чтобы поверх второго слоя изоляции располагалась броня из стальной ленты. Для проводки на крыше или стене можно задействовать кабели ВВГ или АВВГ.

В помещениях с высокой влажностью необходимо использовать кабели с маркировкой ПВКВ или РКГМ. Все приборы в таких помещениях обязательно должны быть заземлены.

М.К. Miller Manufacturing — доверяют мировые инженеры по коррозии — провод №16 AWG из ПВХ

M.C. Miller Manufacturing — доверяют мировые инженеры по коррозии — проволока из ПВХ №16 AWG — нестандартная длина

# 16 AWG PVC Wire — нестандартная длина

Обратите внимание:

  • Цена указана за фут.
  • До 1000 футов непрерывной катушки.
  • 1001 или более футов будет на нескольких катушках.
  • Проволока нестандартной длины возврату не подлежит.

Введите желаемую длину стопы в поля «Количество закупок» ниже.

Ссылка: 1 фут = 0,305 метра, 1 метр = 3,281 фута

org/Offer»>
Опция Цвет Блок Покупка

Провод Ft # 16 AWG, черный

31505

Чернить

$ 0.55 / футов

Провод Ft # 16 AWG, зеленый

30909

Зеленый

$ 0,55 / фут

Провод Ft # 16 AWG, оранжевый

31006

апельсин

$ 0. 55 / футов

Провод Ft # 16 AWG, красный

30807

красный

$ 0,55 / фут

Провод Ft # 16 AWG, желтый

31108

Желтый

$ 0.55 / футов


Приобретайте здесь или у официального дистрибьютора, чтобы гарантировать подлинность M. C. Продукция Miller

, здесь идет сообщение 2 …

, здесь идет сообщение 3 …

Магазин прочной проволоки с покрытием из ПВХ для любых целей — Alibaba.com

Alibaba.com имеет диапазон выбора. Проволока с ПВХ покрытием для домашнего и коммерческого использования. Эти провода доступны по сниженным ценам для всех. Наслаждайтесь фантастической простотой использования и качеством. Проволока с покрытием из ПВХ Когда дело доходит до защиты периметра в целях безопасности. Если вам нужны прочные и долговечные изделия, выбирайте высокопрочные. проволоки с ПВХ покрытием. Здесь разновидностей. Эти продукты производятся с использованием самых жестких материалов и строгих процессов для обеспечения оптимального функционирования.

Если нужно. Проволока с ПВХ покрытием для строительства, вы можете найти множество различных вариантов продукта, которые соответствуют вашим индивидуальным требованиям. Точно так же, если конечным приложением является оптоволоконный кабель, вы можете найти здесь то, что вам нужно, и все это по самым выгодным ценам в Интернете. Купить. Проволока с ПВХ покрытием в соответствии с вашими спецификациями и конечным применением, а также прочный и высокопрочный материал можно найти на сайте Alibaba.com. Если вы ищете оцинковку. Проволока с покрытием из ПВХ , защищенная от ржавчины, вы можете найти здесь целый ряд предложений.

Некоторые из самых известных международных продавцов предлагают их. Проволока с ПВХ покрытием , которые обладают своими индивидуальными характеристиками в зависимости от продукции. Файл. Проволока с ПВХ покрытием обладает такими качествами, как защита от ржавчины, коррозии, стойкости к высоким температурам и огнестойкости. Эти. Проволока с ПВХ покрытием изготавливается методом горячего цинкования, что обеспечивает незаменимое качество. Эти изделия подвергаются гибке, штамповке, разматыванию и резке для образования прочной проволоки.

Разнообразный ассортимент. Проволока с покрытием из ПВХ. На сайте Alibaba.com доступны варианты , которые вы можете просмотреть и выбрать. Наслаждайтесь свободой выбора из множества международных продавцов и покупайте лучший продукт, соответствующий вашим требованиям. Проволока с ПВХ покрытием Поставщики и оптовые торговцы могут найти здесь новые возможности для своего бизнеса через глобальных продавцов.

Различия между проводом из ПВХ, монтажным проводом, проводом Mil spec и тефлоновым проводом | автор K.C. Electronics, Distributors Inc

  1. Монтажный провод:
    Вы можете получить монтажный провод для различных применений.Уникальные свойства проволоки делают ее пригодной для множества применений.
Монтажный провод

Ниже приведены некоторые уникальные особенности монтажных проводов:

  • Соответствие CSA, UL и Mil-spec
  • Конструкция с малым износом для простоты обращения, снятия изоляции и заделки
  • Наилучшая однородность
  • Широкий диапазон изоляционных материалов
  • Подходящие монтажные конструкции длиной до 100 футов
  • Цветная изоляция для классификации плавных цепей

Типы монтажных проводов

  • Шина
  • Ленточный кабель
  • Фотоэлектрический провод
  • Наборы монтажных проводов
  • Монтажные провода
  • ThermoThin

2. Проволока из ПВХ

Поливинилхлорид (ПВХ) — один из наиболее часто используемых пластиков в мире. В мире поливинилхлорид используется более 35 миллионов тонн в год, и спрос на него постоянно растет. Продукция PVC защищает жизнь, приносит удовольствие и радость, а также помогает сохранять природные ресурсы и бороться с изменением климата.

Проволока из ПВХ

Проволока из ПВХ

  • Превосходное соотношение цены и качества
  • Обеспечение комфорта в повседневной жизни
  • Лучшее сохранение природных ресурсов

Применение проводов из ПВХ

В основном он используется для все, от кровельных мембран до кредитных карт, от строительных профилей до медицинских устройств и от детских игрушек до труб для воды и газа.

3. Проволока Mil-Spec

Проволока Mil-Spec — это проволока, изготовленная в соответствии с военными стандартами. Проволока предназначена в основном для самых тяжелых условий эксплуатации. МИЛ »- это сокращение военного обозначения провода. «MIL-Spec» применяется для достижения целей стандартизации. Таким образом, провод MIL-Spec изготавливается в соответствии с военными спецификациями.

Провод Mil-Spec

Этот вид проводов лучше всего подходит для использования в военной электронике.Военный провод может использоваться в высокочастотных электронных устройствах, где разумно обнаруживаются высокие температуры.

Некоторые эффективные способы использования провода MIL-Spec:

  • Специально разработан для экстремальных условий
  • Используется для защиты и защитного покрытия
  • Применяется для обеспечения высокой надежности там, где существуют физические и экологические требования

4. Тефлон провод

Провода с изоляцией из ПТФЭ — это уникальные решения для проводки, работающие в агрессивных средах и при высоких температурах. Термин «ПТФЭ» происходит от передового изоляционного материала — политетрафторэтилена.

Тефлоновая проволока

Покрытия из ПТФЭ (политетрафторэтилена) защищают жилы медных проводов от внешних загрязнений, а также обеспечивают максимальные характеристики проволоки.
Благодаря уникальным химическим, электрическим и тепловым характеристикам свинцовый провод с тефлоновой изоляцией находит применение во многих отраслях промышленности, таких как телекоммуникации, тепловые электростанции, навигация, имитаторы полета и многое другое.

Основные характеристики

  • Низкий коэффициент рассеяния
  • Замечательно высокая рабочая температура
  • Отличная диэлектрическая прочность
  • Очень низкая диэлектрическая проницаемость

Таким образом, это все о 4 проводах разных типов . Надеюсь, вы получили представление обо всех этих типах проводов .

Кабель из ПВХ

: советы экспертов по выбору

PVC Cable — термин, который часто используется в обсуждениях, касающихся электрических кабелей. Я думаю, можно с уверенностью сказать, что большинство из нас встречали этот термин в своих кругах общения. Однако большинство людей не могут отличить этот тип кабеля от типов электрических проводов. Да, вы слышали об этом, но сможете ли вы распознать каждый тип электрического кабеля из ПВХ и перечислить его конкретные области применения? Понятно, что большинство из нас мало знают о кабелях и проводах из поливинилхлорида (ПВХ).

В настоящее время бесчисленное количество производителей кабелей из ПВХ ежедневно активно производят различные типы кабелей из ПВХ.Следовательно, рынок электрических кабелей наводнился широким спектром кабелей из ПВХ. Если вы решили купить провод из ПВХ, убедитесь, что у вас есть вся необходимая информация. Отсутствие всей необходимой информации о кабелях из ПВХ может привести к неправильному выбору кабеля или провода. К счастью, к тому времени, когда вы закончите читать этот пост, вы получите все необходимые советы по выбору подходящего кабеля из ПВХ.

1.

Что такое ПВХ-кабель?

ПВХ — это аббревиатура от поливинилхлорида.Кабель из ПВХ по существу относится к любому электрическому кабелю, изоляция провода или оболочка которого выполнены из поливинилхлоридного материала. Этот тип электрического кабеля в настоящее время широко используется в различных электротехнических целях, поскольку ПВХ обладает рядом идиллических свойств. Каковы некоторые из основных свойств поливинилхлорида? К наиболее выдающимся свойствам относятся химическая стойкость, водостойкость, термостойкость, прочность, упругость и гибкость. ПВХ был использован для производства нескольких электрических кабелей с определенным набором спецификаций кабелей из ПВХ из-за его безупречных свойств.

В настоящее время люди используют провода из ПВХ, среди прочего, в бытовой электропроводке, электропроводке бытового применения и электропроводке внутренних цепей. Тем не менее, вы должны помнить, что разные кабели с ПВХ-покрытием подходят для определенных целей. Например, кабель из ПВХ диаметром 2,5 мм идеально подходит для внутренней проводки и розеток, тогда как; Проволочный кабель с ПВХ покрытием 4 мм идеально подходит для кольцевых сетей и вилок большой мощности. По праву, вам, скорее всего, будет трудно различать разные типы кабелей из ПВХ.Таким образом, при покупке кабеля с ПВХ изоляцией рекомендуется проконсультироваться с продавцом электрических проводов.

2. Для чего используется кабель из ПВХ?

Кабели из ПВХ

широко известны своей универсальностью, высокой прочностью на разрыв и безупречной гибкостью. Следовательно, они могут использоваться в различных приложениях электропроводки, включая электропроводку бытовых приборов, электропроводку внутренних цепей и домашнюю электропроводку. Однако необходимо отметить, что существует несколько кабелей типа PVC. У каждого типа кабеля есть свои особенности.При покупке кабеля из ПВХ необходимо убедиться, что выбранный тип кабеля соответствует вашим конкретным потребностям. Есть два типа кабелей с ПВХ изоляцией: внутренние кабели и наружные электрические кабели.

Если вы собираетесь выполнить внешнюю проводку, лучше всего использовать кабель с ПВХ-армированием. Этот тип кабеля может противостоять различным внешним воздействиям, в том числе атакам грызунов и ультрафиолетовому излучению солнца. К сожалению, большинство людей склонны сосредотачиваться на цене кабеля из ПВХ, а не на его предполагаемом использовании.Следовательно, они в конечном итоге покупают дешевый кабель, предназначенный для использования внутри помещений, но намереваются использовать его на улице. Честно говоря, это наивно и дорого обходится в долгосрочной перспективе, поскольку им придется регулярно заменять кабель. Было бы лучше, если бы вы всегда выбирали кабель из ПВХ, характеристики которого соответствуют вашим конкретным потребностям, независимо от его цены.

3.Что такое кабель из ПВХ с изоляцией из сшитого полиэтилена?

Большинство из нас часто были вынуждены выбирать между кабелями с изоляцией из сшитого полиэтилена или ПВХ при принятии решений, касающихся конкретных проектов электропроводки.XLPE — это сшитый полиэтилен, который часто используется для изоляции армированных кабелей. В большинстве случаев вам придется выбирать между кабелем из сшитого полиэтилена или кабелем из ПВХ. Однако некоторые кабели производятся с использованием как сшитого полиэтилена, так и ПВХ. Кабель из ПВХ с изоляцией из сшитого полиэтилена является отличным примером кабеля из ПВХ с изоляцией из сшитого полиэтилена. Этот кабель имеет изоляцию из сшитого полиэтилена, подложку и оболочку из ПВХ.

В идеале вы должны использовать кабель из сшитого полиэтилена с ПВХ, если вы собираетесь выполнять внешнюю проводку или проводку непосредственно под землей.Комбинированные свойства ПВХ и сшитого полиэтилена (XLPE) позволяют кабелю этого типа выдерживать различные внешние неблагоприятные воздействия, включая ультрафиолетовое излучение и воздействие воды. Тем не менее, рекомендуется рассмотреть другие варианты, такие как ПВХ-кабель CU SWA, в зависимости от ваших потребностей. Кабели из сшитого полиэтилена и ПВХ довольно дороги. Следовательно, было бы полезно, если бы вы не торопились с ними, прежде чем рассматривать все возможные варианты. Было бы лучше, если бы вы проконсультировались по этому поводу со своим местным специалистом по ПВХ-кабелям.

4.В чем преимущества и недостатки проволоки ПВХ?

Любой силовой кабель или провод из ПВХ универсален, обладает высокой прочностью на разрыв, хорошей проводящей способностью и легко соединяется. При этом лучше всего решать вопрос о преимуществах и недостатках провода или кабеля из ПВХ индивидуально. Что я имею в виду? Существует несколько типов кабелей с изоляцией из ПВХ, которые выполняют определенные функции. Чтобы получить четкое представление о преимуществах и недостатках того или иного кабеля из ПВХ, необходимо рассмотреть его индивидуально.Например, наиболее общепризнанным преимуществом одножильного кабеля из ПВХ является его высокий номинальный ток. Чего нельзя сказать о других типах ПВХ-проводов. ПВХ-проволоку какого типа вы собираетесь купить?

Если вы собираетесь купить контрольный кабель из ПВХ, вам не придется беспокоиться об электролитической или химической коррозии. Кабели из ПВХ обычно имеют преимущество в том смысле, что они химически стойкие, термостойкие и водостойкие. Таким образом, если вы собираетесь выполнять электромонтаж вблизи химических веществ, воды или любых излучающих тепло приборов, вам пригодится силовой кабель с ПВХ-изоляцией.

5. является ли ПВХ-кабель устойчивым к ультрафиолетовому излучению и водонепроницаемым?

Как правило, устойчивость кабелей из ПВХ к УФ-излучению хорошая, но не отличная. Следовательно, не рекомендуется использовать кабель с оболочкой из чистого ПВХ для наружной проводки. ПВХ относительно устойчив к ультрафиолетовому излучению, но длительное воздействие ультрафиолетовых лучей вредно. Со временем кабель потеряет гибкость, и на поверхности кабеля начнут появляться трещины. Для наружной проводки всегда рекомендуется использовать ПВХ-кабель, предназначенный для использования вне помещений.Экранированный кабель из ПВХ, предназначенный для использования вне помещений, содержит стабилизирующие соединения, добавленные к ПВХ, чтобы сделать его более устойчивым к ультрафиолетовому излучению.

Вас интересует водонепроницаемый кабель? Что ж, ПВХ в первую очередь водостойкий, но это во многом зависит от того, сколько времени он находится в воде. Например, кабель с оболочкой из ПВХ может контактировать с водой и быстро высыхать без каких-либо повреждений. Однако, если вы собираетесь провести подводную установку, вам не следует использовать обычный кабель из ПВХ. Через некоторое время вода проедет изоляцию из ПВХ.

Медных электрических проводов на основе ПВХ в различных условиях пожара: токсичность пожарных стоков

Материалы (Базель). 2020 Март; 13 (5): 1111.

Отдел пожарных исследований, Instytut Techniki Budowlanej, Filtrowa 1, 00-611 Warszawa, Польша; [email protected]

Поступило 17.01.2020 г .; Принято 28 февраля 2020 г.

Лицензиат MDPI, Базель, Швейцария. Эта статья представляет собой статью в открытом доступе, распространяемую в соответствии с условиями лицензии Creative Commons Attribution (CC BY) (http: // creativecommons.org / licenses / by / 4.0 /). Эту статью цитировали в других статьях в PMC.

Abstract

Пожары, контролируемые вентиляцией, имеют тенденцию быть наихудшими по токсичности, потому что они производят большие объемы пожарных стоков, содержащих высокий выход токсичных продуктов. Чтобы изучить зависимость количества выбранных нескольких основных дымовых газов в условиях контролируемой вентиляции, с помощью стационарной трубчатой ​​печи исследовали медный электрический провод с ПВХ-изоляцией неизвестного состава (ПВХ, заполненный мелом).Для тестируемой проволоки были получены более низкие значения выхода CO 2 при различных условиях вентиляции, чем для эталонного чистого полимерного непластифицированного ПВХ и дополнительно протестированного чистого LDPE, выходы были выше в три раза в случае ПВХ и в два раза в случае. LDPE, чем те, которые были получены для провода при тех же условиях вентиляции, что указывает на уменьшение влияния гипервентиляционного эффекта на человека во время пожара кабеля. Напротив, более высокие значения выхода токсичного CO, в четыре раза выше, были получены для электрического провода с ПВХ-изоляцией, чем для чистых полимеров.Максимальное значение выхода CO (0,57 г / г) было определено в случае расхода первичного воздуха 5 л / мин и уменьшалось с увеличением вентиляции. Измеренные выходы углеводородов были аналогичны контрольным значениям, за исключением отношения эквивалентности ϕ = 0,27, где выход углеводородов был равен 0,45 г / г. Было показано, что выход HCl из выделений при пожаре из провода с ПВХ изоляцией не зависит от условий вентиляции. Коррозионная реакция между медью и частицами HCl и антипиреновые механизмы добавок привели к более низким значениям HCl в отходящих потоках медного провода с ПВХ изоляцией, чем для чистого полимера.

Ключевые слова: токсичность выделений при пожаре, поведение кабелей при пожаре, контролируемые вентиляцией пожары, электрический провод с ПВХ изоляцией

1. Общие сведения

Токсичность выбросов при пожаре зависит от четырех факторов: количества сожженных материалов, распределения продуктов горения в дыме, индивидуальной токсической активности каждого продукта горения, находящегося в паровой фазе, и продолжительности воздействия [1].

Отравление от вдыхания дыма представляет серьезную опасность для здоровья жертв домашних пожаров, взрывов и других бедствий, связанных с огнем и задымлением [2]. Вдыхаемые частицы в потоках пожара обладают острой токсичностью и причиняют вред, транспортируя токсичные вещества глубоко в легкие. Если концентрация частиц высока, их вдыхание может привести к воспалению легких через несколько часов, если предположить, что человек избежит непосредственной угрозы возгорания [3].

Токсичность выделений при пожаре можно разделить на категории в соответствии с периодом времени после травмы, как подробно описано Matthew et al. в [4]. Заключительный этап вдыхания выделений огня — воспаление / инфекция, совпадающий с дальнейшим нарушением функции легких.Хорошо известно, что окись углерода (СО) вызывает смерть, прочно связываясь с гемоглобином с образованием карбоксигемоглобина, препятствуя переносу кислорода из легких в организм. Различные мономеры стимулируют болевые рецепторы в глазах и верхних дыхательных путях, что приводит к воспалению и выделению жидкости (острый бронхит), когда нервы реагируют на кислые и органические раздражающие газы, тем самым подавляя дыхание и вызывая снижение частоты дыхания примерно до 10% от ее нормального значения. [5,6]. Например, мономер винилхлорида как продукт термического разложения ПВХ, который происходит среди других газов горения, является причиной таких состояний, как ангиосаркома [7].Это особенно важно для безопасности людей во время пожаров внутри построенных объектов (например, на эвакуационных дорогах).

С точки зрения химии пожара, основные сценарии пожара подразделяются на различные типы: негорючее / тлеющее горение, хорошо вентилируемые пламенные пожары и ранние / контролируемые вентиляцией (ослабленные) пламенные пожары [5,8]. Условия вентиляции с точки зрения пожара выражаются коэффициентом эквивалентности ϕ (Уравнение (1)) [9]. Для хорошо вентилируемого пламенного огня, когда имеется много воздуха, ϕ меньше 1.0 [10], а для недостаточно вентилируемых пожаров значение ϕ > 1,0 [11].

ϕ = фактическое отношение топлива к воздуху стехиометрическое отношение топлива к воздуху

(1)

Когда неметаллические (горючие) материалы подвергаются термическому разложению, образуются токсичные продукты. Чаще всего встречаются монооксид углерода (CO) [12,13], диоксид углерода (CO 2 ), различные насыщенные и ненасыщенные углеводороды (HC) и хлористый водород (HCl, для кабелей с ПВХ изоляцией или оболочкой). , которые сопровождаются кислородным голоданием.Углекислый газ и кислородное истощение вызывают гипервентиляцию, HCl и углеводороды являются раздражителями легких, а окись углерода в высоких концентрациях смертельно токсична. Количество этих веществ меняется в зависимости от изменения условий вентиляции в процессе горения. Условия вентиляции характеризуются коэффициентом эквивалентности ϕ (уравнение (1)), который основан на потребности в кислороде для «стехиометрического» сгорания CO 2 и воды [10].

Было обнаружено, что количественный анализ токсичных продуктов от горящих кабелей является сложной задачей.В более раннем исследовании автора было показано, что даже в хорошо вентилируемых условиях, когда для большинства материалов наблюдается стабильное горение, кабели не горят постоянно [14] при очень высоких температурах (приближающихся к 900 ° C).

К настоящему времени проведен ряд исследований токсичности выбросов при пожаре. Многие из них сосредоточились на разработке методов испытаний, а также на качественной оценке дымовых газов, содержащихся в отходящих потоках при пожаре из чистых полимеров (полиэтилена низкой плотности, полистирола, полиамидов и поливинилхлорида) при различных условиях пожара.Документально подтверждено различное поведение процесса горения ПВХ по сравнению с другими полимерами, связанными с процессом дегидрохлорирования и последующим сшиванием. образование сажи для чистых полимеров в форме гранул также изучалось [5,8,14,15,16,17,18]. Ясухара и др. [19] исследовали количество полихлорированных дибензо-, p -диоксинов и дибензофуранов при различных условиях пожара. Они заявили, что хлорсодержащих соединений в отходящих потоках пожаров относительно мало.

Механизм разложения чистого ПВХ и ПВХ с добавками в процессе пиролиза был изучен с помощью TGA-FTIR Zhu et al. [20] и McNeill et al. [21]. Они доказали выделение HCl и большого количества углеводородов в отходах при пожаре. Почти весь хлор превращается в HCl, и только небольшое количество других хлорсодержащих частиц было обнаружено.

Свойства пиролиза и горения новых и устаревших кабелей в оболочке из поливинилхлорида исследовали Wang et al.[22]. Для исследования использовался следующий метод испытаний: термогравиметрический анализ (ТГ), инфракрасное преобразование Фурье (FTIR), микромасштабная калориметрия горения (MCC) и конусная калориметрия. Оказалось, что состаренная оболочка слабее и неполно выполняет процессы пиролиза и горения.

Последнее исследование Chong et al. [23] показывает подробный анализ углеводородов, который был проведен на трубах из поливинилхлорида. Инфракрасная спектроскопия и анализ газовой хроматографии-масс-спектрометрии (ГХ-МС) показали присутствие хлорированных компонентов, включая диоксид хлора, метиленхлорид аллилхлорид, винилхлорид, этилхлорид, 1-хлорбутан, тетрахлорэтилен, хлорбензол, хлористый водород, бензол, 1, 3-бутадиен, метилметакрилат, окись углерода, акролеин, формальдегид и многие другие длинноцепочечные углеводороды. Также был проведен количественный анализ этих видов.

Авторы данного исследования ранее опубликовали работу [24] о влиянии параметров конструкционных материалов на огнестойкие свойства электрических кабелей. Кабели были испытаны в большом геометрическом масштабе на лестнице длиной 4 м в испытательном устройстве, подвергшейся воздействию горелки мощностью 20,5 Вт. Концентрация углекислого газа измерялась с помощью недисперсионных инфракрасных (NDIR) спектрометров, а кислородное истощение — с помощью парамагнитного анализатора. Это позволяет получать точные результаты по скорости тепловыделения для материалов неизвестного состава, т.е.например, электрические кабели через ранее изученное количество тепловыделения на единицу массы потребляемого O 2 или на единицу массы произведенного CO 2 . Эксперименты показывают, что строительные материалы на основе пластифицированного поливинилхлорида (ПВХ) значительно снижают огнестойкие свойства кабелей, связанные с тепловыделением и дымообразованием, по сравнению с безгалогенными материалами (LS0H; параметр peakHRR av более 17 раз выше для полностью галогенированных кабелей), что связано с процессом разложения материала.

Непластифицированный ПВХ — это жесткий полимер, образованный дипольным взаимодействием между атомами хлора. Для увеличения гибкости необходимо ослабление межмолекулярных взаимодействий и подвижности макромолекул (снижение температуры стеклования) вместо введения сополимеризации с сомономерами, например, винилацетатом, винилиденхлоридом и акрилонитрилом, через физический пластификатор ( например диоктилфталат, трикрезилфосфат) [25].

Предыдущие исследования, проведенные Хиршлером [17], показали, что материалы из непластифицированного (жесткого) ПВХ (напр.g., облицовка стен) показали «гораздо лучшие огнестойкие свойства», чем пластифицированный (гибкий) ПВХ (например, электрические кабели), что связано с добавлением, например, фталатов, которые «обладают еще худшими огнестойкими свойствами, чем сам ПВХ». Описанное исследование было основано на исследовании поли (винилхлорида) в нескольких аспектах, таких как воспламеняемость, легкость угасания (кислородный индекс), распространение пламени (мелкий и промежуточный масштабы), выделение тепла, затенение дыма, токсичность дыма, хлористый водород. выбросы и распад, а также характеристики при пожарах реального масштаба.Использование комбинации пластификаторов и наполнителей, таких как триоксид сурьмы или тригидрат оксида алюминия, в случае пластифицированного ПВХ значительно улучшает огнестойкость обычного ПВХ, например, в производстве кабелей [26,27]. Неорганические наполнители, такие как триоксид сурьмы, тригидрат оксида алюминия, гидроксистаннат цинка и борат цинка, действуют как антипирены ПВХ. Однако в настоящее время значительное количество антипиреновых добавок улучшает пожарные свойства, в том числе связанные с выделением дыма и токсичных продуктов сгорания пластмасс на основе пластифицированного (гибкого) ПВХ [27,28,29].

Хорошо известно, что провода и кабели с ПВХ изоляцией широко используются в жилых домах, как правило, скрытого монтажа, а также в качестве гибких соединений для электрического оборудования с сетью. Эти кабели могут легко воспламениться в результате короткого замыкания в установке или сгореть от другого горящего предмета. Распространение пламени по кабелю вызывает выделение выделений при пожаре и в большинстве случаев приводит к токсичным пожарам. Атмосферный кислород необходим для поддержания пламени, но даже в процессе пиролиза образуются токсичные пары.Это явление вызвало необходимость исследовать токсичность выделений при пожаре в наиболее типичных сценариях вентиляции.

2. Методология

Стационарная трубчатая печь — единственный прибор, предназначенный для оценки пожарной токсичности при различных условиях пожара [30].

2.1. Эксперименты

Чтобы изучить зависимость количества дымовых газов в условиях контролируемой вентиляции, для экспериментов был выбран электрический медный провод на основе ПВХ H07V-U () из-за простоты его конструкции.Он также широко используется в электрических установках в зданиях по всей Европе. Однако информация о содержании пластификатора и антипиренов, присутствующих в кабеле, отсутствует. Известно, что ПВХ был заполнен карбонатом кальция и тригидратом алюминия, что может повлиять на огнестойкость испытуемой проволоки.

Провод медный электрический изолированный Х07В-У.

Эксперименты проводились с помощью тестового прибора (), изобретенного Purser et al. [30], известная как стационарная трубчатая печь [10].

Общий вид испытательного оборудования ISO 19700 [31] в аккредитованной пожарной лаборатории ITB в Пионках, Польша.

Во время эксперимента расход первичного воздуха (окислителя) был изменен для имитации различных условий пожарной вентиляции, от огня в плохо вентилируемом помещении до пламени в хорошо вентилируемом помещении.

Образцы помещали в кварцевые лодочки длиной 800 мм и механически перемещали в печь. Скорость подачи (массовая нагрузка) образца составляла около 1 г / мин, как рассчитано с использованием соответствующей массовой скорости нагрузки и скорости механизма перемещения.Для кабелей, которые были протестированы в целом, почти невозможно достичь стандартной скорости подачи, указанной выше. Для целей данного исследования скорость подачи была рассчитана равной 0,92 г неметаллической фракции кабеля в минуту.

Электрические медные провода на основе ПВХ (внешний диаметр около 3,0 мм, диаметр жилы 1,36 мм, масса кабеля 21 кг / км) исследовали при температуре 650 ° C и в заданных расходах воздуха 2, 4, 5. , 6, 8, 10 и 15 л / мин. Общий расход воздуха, который представляет собой сумму расхода первичного и вторичного воздуха, не превышал 50 л / мин.Длина образцов кабеля составляла 600 мм. Подробности испытаний приведены в.

Таблица 1

Условия испытаний и описание образцов.

904 Проволока ПВХ
Номер образца Описание образца ϕ , — Первичный воздушный поток, л / мин
1 ПВХ проволока 0,82 2
0,42 5
3 Проволока ПВХ 0. 37 10
4 Проволока ПВХ 0,27 15
5 Чистый полимер ПВХ 0,04 10
6 Чистый полимер LDPE 0,10 900 10

Во время термического разложения неметаллического (ПВХ) соединения выделялись дымовые газы, которые перемещались в смесительную / измерительную камеру. Затем они прошли через недисперсионные инфракрасные (NDIR) датчики (CO 2 ), парамагнитный анализатор (O 2 ) и инфракрасный спектрометр с преобразованием Фурье, оборудованный газовой ячейкой () для анализа CO 2 , CO и HCl.

FTIR-спектрометр в аккредитованной пожарной лаборатории ITB в Пионках, Польша.

Части выделений при пожаре пропускали через вторичную печь, чтобы определить количество легких углеводородов после полного окисления до CO 2 . Концентрации углеводородов рассчитывались как разница между CO 2 , полученным из вторичной печи, и CO 2 (как продукт полного окисления) и концентрациями CO непосредственно из смесительной камеры.Вторичные концентрации CO 2 и O 2 были измерены с помощью датчиков NDIR. Длина оптического пути при измерениях FTIR была установлена ​​на 4 м. Для анализа были выбраны области со следующими длинами волн: 754,99–743,06 см, –1 (CO 2 ), 2005,00–2025,00 см, –1 (CO) и 2699,19–2705,46 см, –1 (HCl). Выходы дымовых газов рассчитывались в соответствии со спецификацией ISO 19700 [31].

Авторы сосредоточили внимание только на основных дымовых газах как на продуктах процесса горения электрического провода.Узкий диапазон исследуемых газов был также связан с ограниченностью исследовательской инфраструктуры, доступной в ходе экспериментов.

2.2. Статистический анализ

Был проведен единичный эксперимент с образцами в различных условиях вентиляции. Превосходная внутрилабораторная воспроизводимость и межлабораторная воспроизводимость метода испытаний ISO 19700 Purser et al. [32] было проверено ранее. Три образца четырех различных чистых полимеров, то есть жесткого поливинилхлорида (ПВХ), полиэтилена низкой плотности (LDPE), полиметилметакрилата (PMMA) и полиамида 6.6 (PA6.6) в форме окатышей были испытаны в хорошо вентилируемых условиях при температуре печи 650 ° C и ϕ <0,75 (2-я ступень возгорания) и недостаточной вентиляции после перекрытия пламени при температуре печи 825 ° C. ° C при предварительно рассчитанных условиях вентиляции на основе ϕ , установленного на 2 +/- 0,2 (степень пожара 3b) (согласно ISO 19706) [11] тремя независимыми лабораториями. испытания проводились в соответствии с ISO / TS 19700 [31]. Было обнаружено, что внутрилабораторная повторяемость для большинства случаев составляла менее 10% (общее среднее значение 7.8%), в то время как межлабораторная воспроизводимость была несколько выше (общее среднее значение равнялось 15,8%) [32]. На основании этих результатов в ходе экспериментов был протестирован один образец при каждом режиме вентиляции, что согласуется с опубликованными работами других авторов [5,8].

3. Результаты и обсуждение

Из-за типа конструкции кабелей и проводов полное сгорание невозможно из-за наличия металлического (медь в данном исследовании) проводника и большого количества неорганических наполнителей, которые являются негорючие.Выход каждого горючего газа может быть представлен как функция массы всего кабеля или потери массы неметаллической фракции. Результаты представлены как функция потери массы неметаллической фракции.

Только для проволоки из ПВХ потеря массы фракции полимера (ПВХ) была включена в расчет текучести. Условия вентиляции были обозначены коэффициентами эквивалентности ϕ , рассчитанными с использованием концентрации кислорода внутри трубчатой ​​печи в каждом испытании в соответствии с уравнением (2) [10].

O2tube = общий воздушный поток первичный воздушный поток O2 смесительная камера −20.95 · вторичный воздушный поток общий воздушный поток

(2)

где общий расход воздуха = 50 л / мин в испытательном оборудовании.

В качестве эталона для результатов экспериментов были испытаны чистый непластифицированный поливинилхлорид (ПВХ) и простейший эталонный полимер — полиэтилен низкой плотности (LDPE) при потоке воздуха через трубку 10 л / мин. LDPE был выбран в качестве примера полимера, потому что он не содержит хлора в полимерной цепи.Подробному обсуждению результатов мешает тот факт, что производители не предоставляют подробных сведений о компонентах, содержащихся в полимерных материалах ПВХ, используемых для изготовления кабелей. Более подробная информация по этому вопросу доступна в литературе, представленной в разделе 1.

CO 2 выхода электрического провода H07V-U с ПВХ изоляцией были испытаны при заданных расходах первичного воздуха, а чистый непластифицированный ПВХ и чистый ПЭНП при 10 л. / мин расхода первичного воздуха (). Для провода с ПВХ изоляцией были получены более низкие значения выхода CO 2 при различных условиях вентиляции, тогда как для обоих чистых полимеров выход был выше в хорошо вентилируемых условиях: в три раза выше в случае чистого LDPE и в два раза выше. для чистого ПВХ.

CO 2 выхода (на основе потери массы) для кабеля H07V-U, чистого ПВХ и чистого полимера LDPE при различных условиях вентиляции.

Иная тенденция наблюдалась в случае выхода CO (). Более высокие значения были получены для электрического медного провода с ПВХ-изоляцией по сравнению с выходами CO чистых полимеров, достигая в четыре раза большего при том же первичном потоке воздуха 10 л / мин. Максимальное значение выхода CO (0,57 г / г) было определено при расходе первичного воздуха 5 л / мин ( ϕ = 0.42) и уменьшалась с увеличением вентиляции.

Выходы CO (на основе потери массы) для кабеля H07V-U, чистого ПВХ и чистых полимеров LDPE при различных условиях вентиляции.

Для ϕ = 0,82 наблюдался более низкий выход CO (0,32 г / г), чем ожидалось. Это произошло из-за экспериментальных условий, когда установленный расход первичного воздуха (2 л / мин) был относительно низким. Это заставляло заданный вторичный поток воздуха (48 л / мин) возвращаться в трубку в зону горения, что приводило к более эффективному окислению.

Контрольные значения для чистого полимера ПВХ были равны 0,11 г / г CO, что примерно в четыре раза лучше, чем соответствующие значения для электрического медного провода с ПВХ-изоляцией (0,42 г / г), испытанного в тех же условиях вентиляции. (10 л / мин).

Зависимость выхода углеводорода (продукта неполного сгорания) была функцией увеличения условий вентиляции и коэффициента эквивалентности ϕ (). Четкой тенденции не наблюдалось. По сути, измеренные урожаи напоминали контрольные значения, за исключением ϕ = 0.27, где полученный выход углеводородов составил 0,45 г / г. Утверждалось [33], что ПВХ имеет постоянно высокий уровень продуктов неполного сгорания, возникающих как из-за подавления пламени HCl, так и из-за недостатка кислорода, даже при хорошо вентилируемых условиях пожара.

Выход углеводородов (на основе потери массы) для кабеля H07V-U, чистого ПВХ и чистого полимера LDPE при различных условиях вентиляции.

В процессе возгорания большинство кабелей самовозгораются, а затем снова воспламеняются.Как следствие, период отсутствия пламени может привести к более высокой концентрации продуктов неполного сгорания, таких как CO и различные углеводороды ().

Концентрация CO и углеводородов изменяется во время испытания на установившееся горение провода H07V-U при расходе первичного воздуха 15 л / мин.

Значительное увеличение выхода углеводородов при расходе первичного воздуха 15 л / мин также может быть следствием эмиссии ароматических углеводородов, полученных в результате сшивки, и внутримолекулярного разложения полиеновых сегментов в результате дегидрохлорирования () [18,34]. Даже при ϕ <1 наблюдались различные легкие углеводороды, образующиеся при разложении ПВХ, что могло быть связано с большей долей более мелких летучих частиц, чем крупных, которые остаются в виде сажи.

Процесс разложения ПВХ.

Разница между выходами HCl из медного провода с ПВХ изоляцией и чистого непластифицированного ПВХ была значительной. Выходы HCl () в выделениях при пожаре, полученных из провода с ПВХ-изоляцией, были одинаковыми во всех условиях вентиляции и, как и ожидалось, составили около 1.В 5 раз более низкие значения (примерно 0,3 г / г в каждом случае), чем у чистого полимера ПВХ (выход равен 0,45 г / г). Пластифицированный ПВХ, используемый в качестве изоляционного материала кабеля, часто наполнен карбонатом кальция (мелом) и антипиреном, таким как триоксид сурьмы (Sb 2 O 3 ) или триоксид алюминия (Al (OH) 3 ) . Это может дать только одну треть HCl, но более высокие уровни окиси углерода () [5].

Выходы HCl (на основе потери массы) для кабеля H07V-U и чистого ПВХ-полимера при различных условиях вентиляции.

Триоксид сурьмы реагирует с HCl, выделяющимся при горении ПВХ, с образованием оксихлорида сурьмы, который затем разлагается с образованием трихлорида сурьмы (SbCl 3 ). Механизм замедления горения на основе триоксида алюминия основан на выделении воды, которая охлаждает зону горения и разбавляет активные частицы. Также образуется вспучивающаяся структура [35].

Высокие значения CO 2 , CO и выходы углеводородов могут быть результатом типичной реакции радикалов для поливинилхлорида (ПВХ).Производство HCl зависело от температуры и происходило во время реакции отгонки ().

Относительно слабая связь атомов хлора с атомами углерода в цепи поливинилхлорида вызывает раннее образование HCl, что приводит к газификации эквивалентной массы углерода [3].

Поскольку HCl может выделяться до того, как сгорит значительное количество углерода из материала, массовый выход HCl может превышать стехиометрическое значение на ранней стадии разложения материала. Намного лучшие результаты были получены от изоляции из ПВХ, а не из чистого непластифицированного ПВХ, поскольку изоляционные материалы содержат высокую долю наполнителя из карбоната кальция (мела), как ранее упоминалось Gann et al.[36].

Образование HCl является критической стадией фазы разложения ПВХ () [16,37] и связано, среди прочего, с процессами окисления и разложения. Следовательно, количество доступного кислорода имеет решающее значение в этом процессе и зависит от эффективности вентиляции. Даже незначительное количество радикалов с высокой реакционной способностью может вызвать распространение процесса окисления в газовой фазе.

Следовательно, когда количество этих высокореактивных радикалов постоянно увеличивается, происходит воспламенение и горение пламенем.Этот процесс можно описать Реакциями (3) и (4).

· O · + H 2 → OH · + H

(4)

В реакциях (3) — (10), приведенных выше и ниже, каждая точка «·» представляет неспаренный электрон.

Например, [16,19] в присутствии галогенсодержащих соединений указанный выше радикальный цепной механизм в газовой фазе изменяется из-за образования радикалов хлора и хлористого водорода (см. Уравнения (5) — (8) ). Высокоэнергетические радикалы OH · и H ·, образующиеся при разветвлении цепи, удаляются галогенсодержащими соединениями (RCl) -полимерами.

Cl · + RH → R · + HCl

(6)

Удаление H · является ключевым для исключения стадии разветвления основной цепи.

HCl + OH · → H 2 O + Cl

(8)

Удаление OH · блокирует основной этап тепловыделения при сгорании углеводородов, а именно превращение CO в CO 2 , путем замены на менее реактивные галогенные радикалы в газовой фазе [38]. Радикалы H · и OH · необходимы для многих реакций пламени и участвуют в основном выделении тепла в Реакции 7.

Потеря H · и OH · снижает соотношение CO 2 / CO. Радикалы H · и OH · с высокой энергией удаляются посредством реакции с HCl и заменяются радикалами Cl · с более низкой энергией. Фактический огнезащитный эффект, таким образом, обеспечивается HCl. Регенерация расхода галогенида хлора происходит за счет реакции с углеводородами:

Cl · + RH → R · + HCl

(10)

Как следствие, более высокий выход HCl достигается для чистого ПВХ-полимера.

В случае кабелей из ПВХ выход HCl зависит только от потери массы и массового заряда полимерной фракции кабелей.Изменения выхода HCl из ПВХ-изоляции зависят только от природы полимера и его наполнителей, которые неравномерно распределены во фракции полимера и могут действовать как антипирен. HCl хорошо известен как сильно коррозионное соединение. Наличие медной проволоки снижает количество HCl из-за реакции между медью и хлористым водородом, а также между HCl и неорганическими наполнителями. Это явление ранее исследовали Grimes et al. [39]. Для исследования использовались методы термогравиметрии, ионной хроматографии и газовой хроматографии.Было обнаружено, что присутствие Cu, CuO и CuCl 2 замедляет термическое разложение ПВХ на воздухе и в азоте и снижает процент летучих продуктов, образующихся на обеих стадиях разложения. Эти эффекты наиболее заметны для ПВХ-CuO. Присутствие меди, CuO или CuCl 2 в ПВХ оказывает большое влияние на характер газообразных выбросов при термическом разложении в воздухе и в азоте. На концентрацию общего хлора, алифатических углеводородов, ароматических углеводородов, хлорированных углеводородов и твердых частиц сажи влияют по сравнению с эквивалентным количеством ПВХ ’.

Коэффициенты эквивалентности для испытаний при потоке воздуха 2 л / мин немного превышали значение 0,7, что прямо указывало на то, что условия пламени с хорошей вентиляцией (1b) были достигнуты вблизи границы между диапазонами с хорошей и недостаточной вентиляцией. Из-за низкой концентрации кислорода в качестве окислителя наблюдалось снижение CO 2 (равное 1,09 г / г), однако выходы CO и углеводородов дали гораздо худшие результаты с точки зрения пожарной токсичности и были намного выше, чем для чистого ПВХ. и полимеры LDPE при одинаковых вентиляции и температурных условиях.Также было показано, что выход CO для кабеля, содержащего ПВХ, уменьшается вместе с уменьшением ϕ , что и ожидалось из-за концентрации кислорода, ускоряющей реакцию термического разложения ПВХ в зоне горения.

Во время процесса возгорания большинство образцов кабеля самовозгорались, а затем снова воспламенялись. Как следствие, период отсутствия пламени может привести к увеличению концентрации продуктов неполного сгорания, таких как CO и различные легкие углеводороды.Однако такое поведение хорошо соответствует реальной пожарной ситуации, особенно на ранних стадиях развития пожара. Значительное увеличение выхода углеводородов при расходе первичного воздуха 15 л / мин также может быть следствием эмиссии ароматических углеводородов, полученных в результате сшивки по типу реакции Дильса-Альдера, и внутримолекулярного разложения полиеновых сегментов в результате дегидрохлорирования.

4. Резюме и выводы

Оценка токсичности пожарных стоков является важным компонентом анализа пожарной опасности, особенно для кабелей, построенных в основном из материалов неизвестного состава.Из-за конструкции электропровода из ПВХ полное сгорание невозможно из-за металлического (медного) проводника и большого количества негорючих неорганических наполнителей.

Из этого исследования можно сделать следующие выводы:

  • 1.

    Выхлоп горючих газов, образующихся из медного электрического провода на основе ПВХ, был примерно в четыре раза выше, чем из чистых полимеров (чистый жесткий ПВХ и чистый LDPE), испытанных в тех же условиях вентиляции (10 л / мин).

  • 2.

    Уменьшение значений выхода CO 2 выхода при различных условиях вентиляции были получены для провода с ПВХ-изоляцией по сравнению с эталонным образцом из чистого непластифицированного ПВХ и, кроме того, для чистого ПЭНП. Значения урожайности увеличиваются в хорошо вентилируемых условиях: в три раза для чистого ПВД и в два раза для чистого ПВХ. Иная тенденция наблюдалась в случае окиси углерода. Для медной электрической проволоки на основе ПВХ были получены более высокие значения выхода CO по сравнению с чистыми полимерами.Максимальное значение выхода CO (0,57 г / г) было определено при расходе первичного воздуха 5 л / мин ( ϕ = 0,42) и уменьшалось с увеличением вентиляции. Минимальное значение выхода СО, равное 0,29 г / г, наблюдалось при более высоких условиях вентиляции ( ϕ = 0,27). Это явление подтверждает значительный вклад эффекта гипервентиляции, вызванного вдыханием CO 2 во время пожара кабеля.

  • 3.

    В случае легких углеводородов (продуктов неполного сгорания), которые сильно раздражают кожу и дыхательные пути, явной тенденции не наблюдалось; по существу, измеренные урожаи были аналогичны контрольным значениям, за исключением ϕ = 0.27, где полученный выход углеводородов составил 0,45 г / г. Большое количество наблюдаемых углеводородов по сравнению с монооксидом углерода в случае ϕ = 0,27 может быть вызвано большим количеством мелких летучих углеводородов, в то время как крупные углеводородные частицы создают сажу в зоне горения.

  • 4.

    Было обнаружено, что коррозионный и токсичный HCl, образующийся в выделениях при пожаре из пластифицированного электрического медного провода на основе ПВХ, не зависит от условий вентиляции.Это связано с составом кабеля, который содержит медную проволоку и неорганические наполнители, действующие как антипирены. Реакция между медью и соединением HCl, а также огнестойкие механизмы добавок привели к более низким значениям HCl в выделениях при пожаре из медного электрического провода на основе ПВХ по сравнению с чистым непластифицированным жестким ПВХ (примерно в 1,5 раза ниже). . Высокие выходы HCl в результате обрыва цепи из ПВХ и CO в результате ингибирования окисления CO с помощью HCl демонстрируют повышенное токсикологическое значение HCl и CO в материалах на основе ПВХ в условиях пожара.Сильный эффект HCl особенно очевиден, когда вывод из строя предотвращает побег во время пожара.

Вклад авторов

Концептуализация, исследование, формальный анализ, ресурсы, методология, написание — подготовка первоначального проекта, написание — рецензирование и редактирование, курирование данных, K.K.-C .; концептуализация, формальный анализ, написание — рецензирование и редактирование, авторский надзор, J.F. Все авторы прочитали опубликованную версию рукописи и согласились с ней.

Финансирование

Это исследование не получало внешнего финансирования.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Список литературы

2. Мураками К., Трабер Д.Л. Патофизиологические основы травмы от вдыхания дыма. Новости Physiol. Sci. 2003. 18: 125–129. DOI: 10.1152 / nips.01427.2002. [PubMed] [CrossRef] [Google Scholar] 3. Ганн Р.Г., Бабраускас В., Грейсон С.Дж., Марш Н.Д. Опасности продуктов сгорания: токсичность, непрозрачность, коррозионная активность и тепловыделение: мнения экспертов о возможностях и проблемах. Fire Mater. 2011; 35: 115–127.DOI: 10.1002 / fam.1043. [CrossRef] [Google Scholar] 4. Мэтью Э., Уорден Г., Дедман Дж. Мышиная модель вдыхания дыма. Являюсь. J. Physiol. Легочная клетка. Мол. Physiol. 2001; 280: 716–723. DOI: 10.1152 / ajplung.2001.280.4.L716. [PubMed] [CrossRef] [Google Scholar] 5. Халл Т.Р., Стек А.А., Лебек К., Прайс Д. Факторы, влияющие на токсичность полимерных материалов при горении. Polym. Деграда. Stab. 2007. 92: 2239–2246. DOI: 10.1016 / j.polymdegradstab.2007.03.032. [CrossRef] [Google Scholar] 6. Персер Д.А. Справочник SFPE по технике противопожарной защиты.3-е изд. Национальная ассоциация противопожарной защиты; Куинси, Массачусетс, США: 2002. Оценка токсичности продуктов сгорания; С. 2–83. [Google Scholar] 7. Тилли С.К., Фрай Р.С. Системная биология в токсикологии и гигиене окружающей среды. Академическая пресса; Бостон, Массачусетс, США: 2015. Приоритетные загрязнители окружающей среды; С. 117–169. [Google Scholar] 8. Халл Т.Р., Лебек К., Стек А.А., Пол К.Т., Прайс Д. Лабораторная оценка пожарной токсичности. В: Шартель Б., редактор. Достижения в области огнестойкости полимерных материалов: современные перспективы, представленные на FRPM’05.Книги по запросу GmbH; Нордерштедт, Германия: 2007. [Google Scholar] 9. Бабраускас В. Генерация CO в лабораторных испытаниях на возгорание и прогнозирование пожаров в реальном масштабе. Fire Mater. 1995; 19: 205–213. DOI: 10.1002 / fam.8101. [CrossRef] [Google Scholar] 10. Стек А.А., Халл Т.Р., Лебек К. Характеристика стационарной трубчатой ​​печи (ISO 19700) для оценки пожарной токсичности. Polym. Деграда. Stab. 2008; 93: 2058–2065. DOI: 10.1016 / j.polymdegradstab.2008.02.020. [CrossRef] [Google Scholar] 11. ISO.Руководство по оценке пожарной опасности для людей. Международная Организация Стандартизации; Женева, Швейцария: 2011. ISO / TS 19706. [Google Scholar] 13. Каплан Х.Л., Гранд А.Ф., Свитцер У.Г., Митчелл Д.С., Роджерс У.Р., Харцелл Г. Влияние горючих газов на способность к побегу павиана и крысы. J. Fire Sci. 1985; 3: 228–244. DOI: 10.1177 / 0734

500300401. [CrossRef] [Google Scholar] 14. Качорек К. Магистерская диссертация. Университет Центрального Ланкашира; Престон, Великобритания: февраль 2009 г. Лабораторные измерения пожарной токсичности полимеров и кабелей.[Google Scholar] 15. Ван З., Ван Дж., Рихтер Х., Ховард Дж. Б., Карлсон Дж., Левендис Ю.А. Сравнительное исследование полициклических ароматических углеводородов, легких углеводородов, окиси углерода и выбросов твердых частиц при сжигании полиэтилена, полистирола и поливинилхлорида энергетических топлив. 2003; 17: 999–1013. DOI: 10.1021 / ef020269z. [CrossRef] [Google Scholar] 16. Качорек К., Стек А.А., Халл Т.Р. Влияние температуры и условий вентиляции на эффективность сгорания галогенированного и ароматического топлива; Материалы 4-го симпозиума FireSeat по технике пожарной безопасности; Эдинбург, Великобритания.10 ноября 2010 г .; С. 27–35. [Google Scholar] 17. Хиршлер М.М. Поли (винилхлорид) и его огнестойкие свойства. Fire Mater. 2017; 41: 993–1006. DOI: 10.1002 / fam.2431. [CrossRef] [Google Scholar] 18. Ди Блази К. Справочник по воспламеняемости пластмасс. 3-е изд. Карл Хансер Верлаг ГмбХ и Ко. КГ; Мюнхен, Германия: 2004. Сжигание пластмасс; С. 47–132. [Google Scholar] 19. Ясухара А., Хироясу И. Продукты сгорания поливинилхлорида J. Environ. Chem. 1991; 1: 525–528. DOI: 10.5985 / jec.1.525. [CrossRef] [Google Scholar] 20.Чжу Х.М., Цзян Х.Г., Ян Дж.Х., Чи Й., Цен К.Ф. TG-FTIR анализ термического разложения ПВХ и удаления HCl. J. Anal. Прил. Пиролиз. 2007; 82: 1–9. DOI: 10.1016 / j.jaap.2007.11.011. [CrossRef] [Google Scholar] 21. NcNeill I.C., Memetea L. Продукты пиролиза поливинилхлорида, диоктилфталата и их смеси. Polym. Деграда. Stab. 1994; 43: 9–25. DOI: 10.1016 / 0141-3910 (94)-6. [CrossRef] [Google Scholar] 22. Ван З., Вэй Р.С., Ван X.H., Хе Дж.Дж., Ван Дж. Пиролиз и сжигание поливинилхлоридной (ПВХ) оболочки для новых и устаревших кабелей с помощью термогравиметрического анализа-инфракрасного излучения с преобразованием Фурье (TG-FTIR) и калориметра.Материалы. 1997; 11 DOI: 10.3390 / ma11101997. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 23. Чонг Н.С., Абдулрамони С., Паттерсон Д., Браун Х. Выбросы загрязняющих веществ, образующихся при пожаре, из полимерных труб, изготовленных из поливинилхлорида. Токсики. 2019; 11:57. DOI: 10.3390 / toxics7040057. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 24. Качорек-Хробак К., Фанграт Дж. Влияние параметров конструкционных материалов на огнестойкость электрических кабелей. Энергии. 2019; 12: 4569. DOI: 10.3390 / en12234569. [CrossRef] [Google Scholar] 25. Szlezyngier W., Brzozowski Z.K. Tworzywa Sztuczne. Środki Pomocnicze i Specjalne Zastosowanie Polimerów. (Пластмассы. Добавки и специальные применения полимеров) Том 1. Wydawnictwo Oświatowe FOSZE; Жешув, Польша: 2012. С. 213–222. [Google Scholar] 26. Hounsham I.D., Titow W.V. Технология ПВХ. Springer; Дордрехт, Нидерланды: 1984. Наполнители из ПВХ; С. 215–254. [CrossRef] [Google Scholar] 27. Хиршлер М.М. Proceedings of the Flame Retardants ’98, Лондон, Великобритания, 3–4 февраля 1998 г.Межнаучные коммуникации; Лондон, Великобритания: 1988. Огнестойкость поли (винилхлорида) — обновление и последние разработки; С. 103–123. [Google Scholar] 28. Ян Л., Ван Ю.Ю. Дымоподавляющие и огнестойкие свойства композитов ПВХ / гидроксистанната цинка. Adv. Мат. Res. 2012; 512–515: 2804–2807. DOI: 10.4028 / www.scientific.net / AMR.512-515.2804. [CrossRef] [Google Scholar] 29. Нин Ю., Го С.Ю. Огнезащитные и дымозащитные свойства жесткого ПВХ с наполнителем из бората цинка и тригидрата алюминия.J. Appl. Polym. Sci. 2000; 77 DOI: 10.1002 / 1097-4628 (20000929) 77:14 <3119 :: AID-APP130> 3.0.CO; 2-N. [CrossRef] [Google Scholar] 30. Персер Д.А., Фарделл П.Дж., Роули Дж., Воллам С., Бриджман Б. Конференция «Proceedings of Flame Retardants ’94»: Лондон, Великобритания; 27 января 1994 г. Interscience Communications Ltd.; Лондон, Великобритания: 1994. Усовершенствованный метод трубчатой ​​печи для образования и измерения токсичных продуктов сгорания в широком диапазоне условий пожара; С. 263–274. [Google Scholar] 31. ISO. Метод контролируемого коэффициента эквивалентности для определения опасных компонентов выбросов при пожаре.Международная Организация Стандартизации; Женева, Швейцария: 2016. ISO / TS 19700. [Google Scholar] 32. Персер Дж. А., Персер Д., Стек А. А., Моффат К., Халл Т. Р., Су Дж. З., Бийлоос М., Бломквист П. Воспроизводимость и воспроизводимость стационарной трубчатой ​​печи ISO / TS 19700. Огненный саф. J. 2013; 55: 22–34. DOI: 10.1016 / j.firesaf.2012.10.002. [CrossRef] [Google Scholar] 33. Стек А.А., Халл Т.Р., Лебек К., Персер Дж.А., Персер Д.А. Влияние температуры и условий вентиляции на выход токсичных продуктов от горения полимеров.Fire Mater. 2007 г. doi: 10.1002 / fam.955. [CrossRef] [Google Scholar] 34. Качорек К., Стек А.А., Халл Т.Р. Образование окиси углерода при пожарах: влияние температуры на галогенированные и ароматические топлива. Огненный саф. J. 2011; 10: 253–263. DOI: 10.3801 / IAFSS.FSS.10-253. [CrossRef] [Google Scholar] 36. Ганн Р.Г., Брайнер Н.П. Справочник по противопожарной защите. 20-е изд. Национальная ассоциация противопожарной защиты; Куинси, Массачусетс, США: 2008. Продукты сгорания и их влияние на безопасность жизни; С. 6–27. [Google Scholar] 37. Каллис К.Ф., Хиршлер М. Горение органических полимеров. Издательство Оксфордского университета; Оксфорд, Великобритания: 1981. [Google Scholar] 38. Шниппер А., Смит-Хансен Л., Томсен С.Е. Пониженная эффективность сгорания хлорированных соединений, приводящая к более высоким выходам окиси углерода. Fire Mater. 1995; 19: 61–64. DOI: 10.1002 / fam.8101. [CrossRef] [Google Scholar] 39. Grimes S.M., Lateef H., Jafari A.J., Mehta L. Исследования влияния меди, оксида меди (II) и хлорида меди (II) на термическое разложение поливинилхлорида. Polym.Деграда. Stab. 2006. 91: 3274–3280. DOI: 10.1016 / j.polymdegradstab.2006.06.010. [CrossRef] [Google Scholar]

Провод нагревателя с изоляцией из ПВХ — Calco Electric

Провод нагревателя с изоляцией из ПВХ

Провода нагревателя с изоляцией из ПВХ, также называемые проводами нагревателя из термопласта, идеально подходят для применения с низким энергопотреблением в бытовых или коммерческих помещениях, в промышленном холодильном оборудовании к предметам домашнего обихода, таким как электрические одеяла и грелки. При выборе провода следует учитывать два важных момента: сопротивление (или Ом на фут) и правильный монтаж.

Значение сопротивления

Значение сопротивления измеряется в соответствии с ваттами на фут, а также с напряжением, с которым может работать провод, что важно знать для вашего конкретного приложения. Мощность важна для предотвращения конденсации при бытовом и промышленном холодильном оборудовании. Обратите внимание, что каждое применение этих проводов должно быть согласовано с термопарами, чтобы гарантировать безопасность конструкции; Даже различные материалы, такие как алюминий, сталь и пластик, важно учитывать с точки зрения сопротивления.

Установка провода обогревателя с изоляцией из ПВХ

При установке провода обогревателя с изоляцией из ПВХ специалист должен учесть все углы, острые края и периметры двери, которые могут повлиять на обрезаемый или истираемый провод. Если проволоке требуется дополнительная защита, выберите оплетку из стекловолокна или алюминия, чтобы покрыть поверхность проволоки. Многие люди использовали металлические или пластиковые каналы, канавки и алюминиевую ленту.

Для установки также важно установить прочное соединение для поверхности, которая требует нагрева, и провода для хорошего теплового отклика.Проволоку можно прикрепить изолентой к нагревателю, приклеив алюминиевую фольгу, а затем прикрепив себя к фольгированной поверхности. Такое соединение фольгой типично для нагревательных проводов, требующих правильного расстояния, быстрой установки и равномерного распределения тепла.

Нагревательный провод с ПВХ-изоляцией в Calco Electric Corp.

Если вам нужен нагревательный провод с ПВХ-изоляцией, не ищите ничего, кроме Calco Electric Corp. Наши провода из ПВХ бывают разных размеров, от 1,8 мм до 5 мм, со сроком службы. более 10 000 часов.Наша квалифицированная команда может ответить на ваши вопросы и направить вас к нужному проводу для вашего конкретного проекта. Свяжитесь с нами, чтобы запросить ценовое предложение сегодня!

Наши нагревательные провода с изоляцией из ПВХ / термопласта — лучший выбор для использования в грелках, электрических одеялах и других устройствах с низким энергопотреблением. Мы предлагаем провода из ПВХ диаметром от 1,8 до 5 мм, а срок службы всех наших изолированных проводов превышает 10 000 часов. Позвоните, чтобы заказать точные спецификации и воспользоваться нашим широким ассортиментом доступных продуктов, конкурентоспособными ценами и высококачественным обслуживанием клиентов.

Подробнее …

Наши нагревательные провода с изоляцией из ПВХ / термопласта — лучший выбор для использования в грелках, электрических одеялах и других устройствах с низким энергопотреблением. Мы предлагаем провода из ПВХ диаметром от 1,8 до 5 мм, а срок службы всех наших изолированных проводов превышает 10 000 часов. Позвоните, чтобы заказать точные спецификации и воспользоваться нашим широким ассортиментом доступных продуктов, конкурентоспособными ценами и высококачественным обслуживанием клиентов.

Подробнее …

Провода T105 ПВХ | | Acome

Провода для пассажирского салона.
0,35 — 7,00 мм²

Преимущества

  • Проволока экономичная
  • Бессвинцовый ПВХ T2

Общие характеристики

Проводник

  • Cu ETP1 согласно DIN EN13602

Изоляция

Проводник
Поперечное сечение Количество прядей Макс.диаметр прядей Макс. диаметр Макс. сопротивление проводника Толщина стенки утеплителя Мин. внешний диаметр Макс. внешний диаметр Стандартная длина поставки
мм² мм мм Ом / км при 20 ° C мм мм мм м
Структура A (симметричная)
0.35 7 0,25 0,75 5 0,22 1,25 1,40 15 000
0,50 7 0,30 0,90 37,1 0,28 1,40 1,70 11 000
0,75 19 0,23 1,15 24,7 0,30 1,70 1,90 8 500
1.00 19 0,25 1,25 19,5 0,30 2,00 2,15 7 000
1,50 19 0,32 1,60 12,7 0,30 2,10 2,40 5 500
2,00 37 0,25 1,75 10,0 0,35 2,50 2,80 3 500
2.50 37 0,30 2,10 7,6 0,35 2,65 3,00 3 500
Конструкция B (асимметричная)
3,00 45 0,30 2,35 6,1 0,40 3,25 3,45 2 300
4,00 56 0,30 2,55 5.0 0,40 3,70 3,90 1 800
5,00 70 0,30 2,85 4,0 0,40 3,80 4,00 1 400
6,00 84 0,30 3,20 3,2 0,40 4,20 4,50 1 000
7,00 105 0.30 3,40 2,8 0,45 4,70 5,00 1 000

Нормы и стандарты

Общие стандарты

  • Согласно ISO 6722-1
  • PSA B251110-B
  • РНДС-Б-00005

Вам нужна дополнительная информация?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
