Содержание

Датчик Pt100 / сенсор Pt1000

Для датчика термометра сопротивления характерно температурно-зависимое электрическое сопротивление. Оно увеличивается с ростом температуры и известно как ПТК (положительный температурный коэффициент).

В соответствии с промышленными требованиями к измерениям в основном используются измерительные резисторы: датчик Pt100 или сенсор Pt1000. Согласно IEC 60751 (DIN EN 60751) определяются точные характеристики таких измерительных резисторов и термометров. Более подробную информацию о характеристиках датчиков смотрите в Технической информации IN 00.17.

Термометры сопротивления с Pt100 и сенсором Pt1000 промышленное исполнение

В промышленном применении термометры сопротивления с датчиком Pt100, сенсором Pt1000 обычно используются как измерительная вставка, которая устанавливается в соединительной головке и подходящем защитном фитинге.

Электрическое соединение выполняется в соединительной головке. Измерительная вставка является легко заменяемой деталью термометра, которая состоит из проводника или кабеля, выполненного из подходящего материала, чей чувствительный конец имеет один или более платиновых измерительных резисторов Pt100 или Pt1000. Наличие защитной гильзы в измерительной точке позволяет выполнять замену, ремонт или калибровку термометра сопротивления без прерывания технологического процесса.

Другое промышленное исполнение термометров сопротивления с датчиком Pt100 и сенсором Pt1000 — это термометр с кабелем. В этом случае соединительный кабель присоединяется напрямую к металлической части термометра.

Термометры сопротивления с Pt100 и Pt1000 применение

Выбор Pt100 или Pt1000 зависит от условий применения. В перерабатывающей отрасли промышленности наиболее часто используются датчики Pt100.  Однако в некоторых случаях предпочтительнее использовать сенсор Pt1000.

Например, благодаря двухпроводному соединению, использование сенсоров Pt1000 имеет преимущество перед датчиками Pt100, поскольку от длины кабеля зависит погрешность измерения. У термометров сопротивления, запитываемых от аккумуляторной батареи, более высокое номинальное сопротивление

сенсора Pt1000, что положительно влияет на энергетический баланс прибора. По этой причине аккумуляторы имеют более продолжительный срок службы, что приводит к увеличению интервала между техническим обслуживанием и сокращению расходов на обслуживание. При использовании сенсоров Pt1000 необходимо убедиться в том, что расположенные далее по цепи электронные приборы могут обрабатывать сигналы Pt1000. Для современных контроллеров температуры или устройств индикации это не является проблемой, поскольку входной сигнал датчика может быть сконфигурирован.

WIKA может поставлять термометры сопротивления любого типа, с датчиком Pt100 или сенсором Pt1000:

Калибровка термометров сопротивления Pt100/Pt1000

Результаты измерения любого измерительного прибора со временем меняются. Так происходит потому, что под воздействием механических, химических или тепловых нагрузок приборы стареют. Проведение калибровки позволяет вовремя обнаружить уход параметров прибора. Именно поэтому необходимо регулярно калибровать термометры сопротивления Pt100/Pt1000.

Процедуры калибровки приборов для измерения температуры и приборов для измерения давления коренным образом отличаются друг от друга. Часто термометры калибруются только в одной фиксированной точке. Это может быть, например, тройная точка воды. Для калибровки термоэлектрического преобразователя

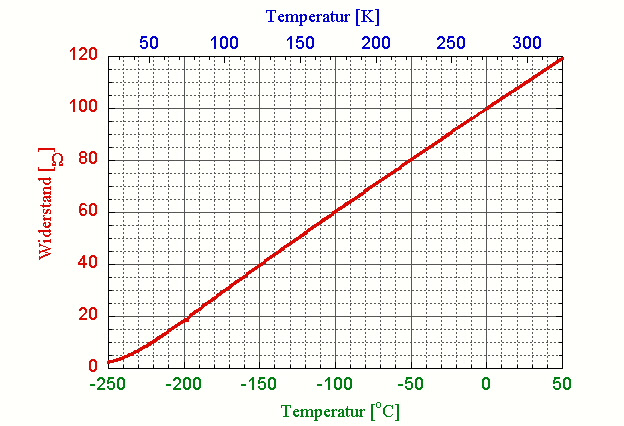

Pt100/Pt1000 характеристическая кривая, как правило, хорошо известная, сдвигается вниз или вверх, чтобы термометр правильно показывал значение в фиксированной точке.

Промышленные термометры обычно калибруются с помощью более точного измерительного прибора. Часто это делается с помощью погружных ванн или печей. Как только устанавливается тепловое равновесие между термометрами сопротивления

Pt100/Pt1000 и жидкостью в ванне, показания индикатора (или выходной сигнал) калибруемого прибора сравниваются с показаниями образцового термометра. Этим методом широко пользуются на объектах, на которых имеется сухоблочный калибратор температуры.

Более подробную информацию о выполняемой компанией WIKA калибровке вы можете получить в разделе сервисных услуг.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Температурная таблица для Pt100 + Amplifier для Arduino DUE с ‘подтяжкой 4.7к’

Звучит то как заголовок… аж сам перечитал.

Кратко — после отказа выходного ключа Lerdge-S для хотэнда на моем Tough-steel (да и не жалко, в общем то… злая китаяса год назад продал мне плату без распаянного чипа для подключения термопары, и потому температуры хотэнда с этой платой выше 340 С были недостижимы), пересобрал электронику с Arduino DUE + RAMPS Smart + AZSMZ12864 дисплеем.

В качестве датчика температуры из запасов был извлечен ТСП формата Pt100.

Проанализировав возможности его подключения к плате — стало понятной не лучшая идея прямого подключения 100-Омного сопротивления к аналоговому входу с подтяжкой на 4.7к, которая дозволяется штатными средствами Marlin’а.

Дополнительно из запасов был извлечен усилитель-аналог платы от E3D производства Поднебесной.

Ознакомившись с документацией на подключение — встал в тупичок

Вот так рекомендует подключать разработчик:

но на RAMPS Smart разъем AUX1 отсутствует как класс. А распиновки по прочим аналоговым входа рабочей я тоже не отыскал.

Попробовал переназначить pin на 26 ‘ногу’, которая вроде как у Due является и входом A7 — но безуспешно. Не ‘взлетело’.

Более того — штатный конфиг RAMPS Smart в Marlin 2.0, как оказалось, не совпадает с экземпляром моей платы.

Разъемы под термисторы в конфиге — соответствуют подключению при раскладке 1523 термистора греющего стола к разъему T2.

Попробовал переназначить на замер температуры хотэнда входа 2 (который Xmax, и этот же Xmax отключил, где нашел, но нашел, наверное, не везде) — прошивка не заработала и не скомпилировалась.

Подключил обратно контакты S и Gnd к разъему T0 и опытным путем перебора назначил тип ‘термистора’ 20. При этом, по ходу экспериментов, пару раз ‘ловил’ сразу ERRORTemp после загрузки платы и перешивать ее приходилось со снятием шилда.

Далее — назначив тип измерителя ’20’, вероятно, из-за подтяжки разъема термистора штатным резистором на 4.7к, показания врут — при комнатной температуре в 21 С температура хотэнда показывается в 44 С. Поверенный контактный термометр на работе, а запустить хотелось бы сейчас. И выпаивать резистор нет желания.

Может, найдется у кого калибровочная таблица температур, откорректированная с учетом ‘подтяжки’ и базового напряжения в 3.3 В между +V и Gnd контактами? Ну а вдруг?

Госреестр 70091-17: Датчики температуры MONI-PT100-4/20МА

Применение

Датчики температуры М0№-РТ100-4/20МА (далее — датчики) предназначены для измерений температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 — 20 мА.

Подробное описание

Принцип действия датчика основан на свойстве платины изменять электрическое сопротивление с изменением температуры и преобразованием в выходной унифицированный сигнал.

Датчик представляет собой платиновый чувствительный элемент (НСХ Pt100), помещенный в защитную арматуру из нержавеющей стали, подключенный к трансмиттеру в соединительной коробке из армированного стекловолокном полиэфира. Сигнал от чувствительного элемента трансмиттером линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы постоянного тока, линейный по отношению к температуре и сопротивлению.

Датчики могут применяться во взрывоопасных зонах.

Общий вид датчика представлен на рисунке 1.

ПО

Датчик функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки и передачи измерительной информации посредством выходного сигнала силы постоянного тока 4-20 мА.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО модификаций

2945

Технические данные

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +250

Пределы допускаемой основной абсолютной погрешности в температурном эквиваленте, °С Pt100

трансмиттера

±(0,3+0,005-|t|) ±(0,005 • |tmax-tmin |)

Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванная отклонением температуры от (+20±5) °С на 10 °С, %

±0,1

Примечания: 1) t — измеренное значение температуры, tmax-tmin — разность верхнего и нижнего предела измерений трансмиттера;

2) Основная погрешность датчика определяется как арифметическая сумма погрешности чувствительного элемента и трансмиттера

Таблица 3 — Основные технические характеристики

Наименование характеристики

Значение

Выходной унифицированный сигнал, мА

от 4 до 20

Напряжение питания постоянным током, В

24 (от токовой петли 4-20 мА)

Потребляемая мощность, В-А, не более

0,5

Схема подключения

3-х проводная

Г абаритные размеры, мм, не более длина погружаемой части

2000

диаметр погружаемой части

3

соединительная коробка

80*75×55

Масса, г, не более

0,46

Маркировка взрывозащиты

Ex e IIC T6 Gb Ex tb IIIC T85°C Db IP66

Условия эксплуатации трансмиттера:

Диапазон температуры окружающего воздуха, °С

от -50 до +60

Относительная влажность окружающего воздуха, %

до 95

Среднее время наработки до метрологического отказа, ч

93000

Средний срок службы, лет

20

Утвержденный тип

наносят на титульный лист эксплуатационной документации типографическим способом.

Таблица 4 — Комплектность датчика температуры MONI-PT100-4/20MA

Наименование изделия или документа

Обозначение

Количество

Датчики температуры

MONI-PT100-4/20МА

1 шт.

Паспорт

PSP RU MONI-PT100-4/20МА 704058-000 -049(1)

1 экз.

Методика поверки

МП 2411 — 0148- 2017

1 экз.

Информация о поверке

осуществляется по документу МП 2411-0148-2017 «Датчики температуры МО№-РТ100-4/20МА. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г. Основные средства поверки:

—    калибратор многофункциональный серии СЕ модификации CED 7000, регистрационный номер 57455-14 в Федеральном информационном фонде средств измерений;

—    термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10 в Федеральном информационном фонде средств измерений;

—    преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08 в Федеральном информационном фонде средств измерений;

—    термостат жидкостный 814 фирмы «ISOTECH», регистрационный номер 20510-06 в Федеральном информационном фонде средств измерений;

—    термостат жидкостный 7012, регистрационный номер 40415-09 в Федеральном информационном фонде средств измерений;

—    термостат переливной прецизионный ТПП-1. 0, регистрационный номер 33744-07 в Федеральном информационном фонде средств измерений.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Методы измерений

приведены в эксплуатационном документе.

Документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация компании «Pentair Thermal Managemeent Belgium NV», Бельгия.

НСХ термометров сопротивления

НСХ — номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию сопротивление-температура R(t) . Для промышленных термометров функция установлена стандартами МЭК 60751 и ГОСТ 6651. Ввиду того, что таблицы функции объемные, мы предоставляем возможность посетителям сайта скачать их в формате pdf.

Скачать таблицы сопротивление-температура (НСХ) по ГОСТ 6651-2009>> (pdf)

Интерполяционные зависимости для рабочих термометров >>

Расчет температуры по показаниям термометра>>

Международные и национальные спецификации на термометры сопротивления

Организация, страна стандарт тип проволоки (альфа) Номинальное сопротивление при 0 °С
Платиновые термометры
Росстандарт (Россия) ГОСТ 6651-2009 0.00385

0.00391

100

100

International Electrotechnical
Commission (IEC)
IEC 60751 0.00385 100
British Standards Association (BS) BS 1904 0.00385 100
FachnormenausschuB
Elektrotchnek im Deutschen
NormenausschuB (DIN)

DIN 43760

DIN IEC751

0. 00385 100
Japanese Standard Association (JIS) JIS C 1604 0.00392 100
МОЗМ (OIML) OIML R84 0.00385
0.00391
ASTM International ASTM E 1137 0.00385 100
American Scientific Apparatus Makers Association (SAMA) RC21-4 0.003923 98.129
US Department of Defense MIL-T-24388 0.00392 100
Медные термометры
Россия ГОСТ 6651-2009

0.00426  0.00428

100
МОЗМ (OIML) OIML R84 0.00428
0.00426
Minco (USA) стандарт Minco 0.00427
0.00427
9.035
100
Thermometrics Corporation (USA) отраслевой стандарт 0.00427
0.00427
0.00427
0.00421
0. 00421
10
9.035
100 (25 °C)
100
1000
Никелевые термометры
Россия ГОСТ 6651-2009 0.00617 100
МОЗМ (OIML) OIML R84 0.00617
FachnormenausschuB
Elektrotchnek im Deutschen
NormenausschuB (DIN)
DIN 43760 0.00618 100
Minco (USA) Standard Minco nickel
(«Nickel A»)
0.00672 100
Никель-железные термометры
Minco (USA) стандарт Minco 0.00518
0.00527
0.00527
604
908.4
1816.81

Прямой и обратный расчет зависимости сопротивление-температура реализован в программе TermoLab

Класс допуска термометров сопротивления

Прежде, чем разобраться, что такое класс допуска термометров сопротивления, нужно затронуть понятие класса точности. Многие путают эти понятия, ставя их рядом, хотя они далеки друг от друга. Класс точности и класс допуска термометров сопротивления — не одно и то же!

«Класс точности» — это метрологическая характеристика измерительного прибора. Но задача термометра сопротивления не показать температуру, а преобразовать ее в электрическое сопротивление, представив ее в более удобный для измерения сигнал. То есть термометр сопротивления, по сути, не является измерительным прибором для температуры, а участвует в начальном этапе ее измерения — преобразовании, первичном преобразовании. Поэтому, если мы этим прибором не измеряем, то как мы можем использовать понятие класса точности?

Вместо класса точности мы оперируем понятием класс допуска термометров сопротивления. Во многих нормативных документах вы не найдете официального определения термина «класс допуска», там можно найти четкие определения терминов «единица допуска» или «поле», но не «класса».

В пункте 3.13 раздела «Термины и определения» международного стандарта МЭК 60751 «Термопреобразователи сопротивления» (введен в 2008 г) и в новом ГОСТ 6651-2009 (введен в России с 1 января 2011) максимум, что можно найти – это значение понятия «допуск». Допуск – это максимально допустимое отклонение от номинальной статической характеристики (НСХ), выраженное в градусах Цельсия.

Термометр сопротивления преобразует температуру (градусы Цельсия) в сопротивление (Омы). Но нас интересуют только градусы Цельсия, поэтому мы обращаемся к таблице соответствий определённого сопротивления температуры. Разница фактической и вычисленной температур, взятая по модулю, не должна превышать определенного значения. Это значение и будет допуском.

Класс допуска имеет некую аналогию с погрешностью измерения. Точно так же, как величина погрешности определяет значение класса точности прибора, величина допуска определяет класс допуска термометров сопротивления: чем больше величина, тем ниже («хуже») класс!

Класс допуска термометров сопротивления

Существует четыре класса допуска (от «лучшего» к «худшему»): AA, A, B, C.

Следует знать, что класс допуска термометров сопротивления никак не зависит от его типа (платиновый, медный, никелевый), так же как и от чувствительного элемента (проволочный или пленочный). Класс допуска зависит только от величины допуска.

В стандарте МЭК 60751 и в ГОСТ 6651-2009 были приняты новые значения предельных отклонений ТС от стандартной функции сопротивление-температура. Также были изменены температурные диапазоны, для которых нормируется точность по стандарту. В классификацию допусков были включены пленочные термометры сопротивления. Рассмотрим таблицу.

Таблица 1. – Классы допусков и диапазоны измерений для термопреобразователей сопротивления и чувствительных элементов Из таблицы можно увидеть следующее:
  • Самые точные термометры сопротивления и комплекты термопреобразователей сопротивления являются платиновые, наименее точные – никелевые;
  • Класс допуска в какой-то мере определяется диапазоном измеряемых температур термопреобразователя: чем меньше диапазон, тем выше вероятность получить достоверный результат;
  • Класс допуска, к которому относится термометр сопротивления определяет не только максимальное отклонение температуры от номинальной статической характеристики. ГОСТ 6651-2009 показывает, что иметь максимальное отклонение должна не только температура, но и сопротивление термометра.

Что касается последнего пункта, то максимальное отклонение сопротивления можно определить умножив величину допуска температуры (берем из таблицы) на коэффициент чувствительности термометра (вычисляется не только для каждой температуры, но и для каждого типа термометра путем решения интерполяционного уравнения, указанного в ГОСТе).

Например, допуски по сопротивлению платинового термопреобразователя сопротивления приведены в таблице 2.

Таблица 2. – Допуски по сопротивлению платинового термопреобразователя сопротивления (α=0,00391°С-1) номинальным сопротивлением 100 Ом

Чтобы установить класс допуска, нужно провести испытания термометра путем сличения с показаниями эталонного термометра сопротивления. В зависимости от величины отклонения, термометру присваивается класс допуска, который в дальнейшем подтверждается или наоборот опровергается в процессе периодических поверок.

Необходимо отметить, что производитель, согласно п. 5.7 ГОСТ 6651, имеет право расширить диапазон измерений и установить допуски вне диапазона измерений по своим ТУ.

Стандарт МЭК и российский стандарт допускает задание производителем специальных допусков для платиновых термометров сопротивления, на основе допуска класса В. Эти допуски гарантируются заводом и составляют обычно 1/3 В или 1/6 В. Однако необходимо иметь в виду, что эти допуски могут реально означать только приближение термометра к номинальному сопротивлению при 0 °С, при этом зависящая от температуры часть погрешности не изменяется и соответствует классу В.

Какой класс допуска выбрать?

Класс допуска – не первая характеристика, на которую обращают внимание при выборе термометра сопротивления.

Естественно, термометры сопротивления класса С имеют наименьшую стоимость, поэтому они широко используются в сферах, где допустима погрешность, превышающая 1°С.

Оптимальное сочетание класса допуска и цены имеют термометры сопротивления класса В, используемые в промышленности практически повсеместно.

Термометры класса А используют в энергетике для определения температуры теплоносителя с максимальной точностью.

Сверхточные термометры класса АА используют исключительно в исследовательских и научных изысканиях.

Термометры сопротивления: от теории к практике — Компоненты и технологии

Введение

Температура — одна из наиболее часто измеряемых физических величин. Задачи измерения и контроля температуры встречаются практически во всех областях человеческой деятельности. Системы контроля температуры используются для поддержания микроклимата и в различной бытовой технике, где базовым требованием является их доступность. Прецизионное термостатирование в сельском хозяйстве необходимо для выращивания тепличных сельскохозяйственных культур. В химической промышленности и в металлургии часто требуется контроль температуры высоко агрессивных сред в диапазонах в несколько тысяч градусов. На производстве нарушения технологического процесса, связанные с выходом контролируемой температуры за допустимые пределы, могут привести к выпуску партии бракованного товара. В медицине ошибка в измерении температуры может стоить здоровья пациента и даже человеческой жизни. От качества контроля температуры в атомной промышленности, в частности при отливке корпусов реакторов, зависит жизнь всего населения нашей планеты.

Очевидно, что столь разнообразные требования, как по диапазону и точности, так и по типу исполнения и надежности измерительных систем, породили за многие годы большое разнообразие методов и средств, используемых для измерения и контроля температуры.

Ключевым элементом любой системы измерения и контроля температуры является первичный измерительный преобразователь (чувствительный элемент). От его точности и других основных параметров во многом зависят показатели всей системы в целом. Существуют различные типы датчиков температуры, наибольшее распространение среди них получили термопары, полупроводниковые термисторы и термометры сопротивления [5].

Термометры сопротивления

Термометр сопротивления (ТС) состоит из одного или нескольких термочувствительных элементов и внутренних соединительных проводов, помещенных в герметичный защитный корпус, а также внешних клемм и выводов, предназначенных для подключения к измерительному прибору. Чувствительный элемент (ЧЭ) термометра сопротивления представляет собой резистор, выполненный из металлической проволоки или пленки, с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры [1].

На практике под термином «термометр сопротивления» понимают как герметичный датчик в металлическом или керамическом корпусе с внешним разъемом для подключения к измерительным приборам, так и сам чувствительный элемент, который может быть изготовлен в корпусе с проволочными выводами или в SMD-конструктиве для поверхностного монтажа.

Основные преимущества ТС по сравнению с другими типами датчиков температуры — это их высокая точность, широкий диапазон рабочих температур, малые размеры, устойчивость к вибрациям, линейность номинальной статической характеристики и относительно высокое значение температурного коэффициента сопротивления (ТКС). Основными материалами для изготовления ЧЭ ТС являются платина, медь, никель и их сплавы. На практике чаще применяются платиновые термометры сопротивления (ПТС) с различной чистотой платины, которые обладают наивысшей стабильностью характеристик, устойчивостью к воздействию агрессивных сред и широким диапазоном рабочих температур (табл. 1).

Таблица 1. Сравнительные характеристики распространенных типов датчиков температуры

Тип датчика температуры Основные преимущества Основные недостатки Основные области применения
Термометры сопротивления Высокая линейность номинальной статической характеристики
Широкий диапазон рабочих температур
Высокая стабильность основных параметров
Устойчивость к воздействию агрессивных сред (ПТС)
Относительно невысокая стоимость
Необходимость во внешней схеме для возбуждения Широко используются как в относительно недорогих, так и в прецизионных системах измерения и контроля температуры
Полупровод- никовые термисторы Дешевизна и доступность
Высокий температурный коэффициент сопротивления
Необходимость во внешней схеме для возбуждения
Высокая нелинейность номинальной статической характеристики
Низкая стабильность
основных параметров
Предназначены для применения в недорогих устройствах с низкими требованиями к точности измерений, в простых системах одно- и двухпорогового контроля температуры или для организации контроля температуры во второстепенных узлах сложной радиоэлектронной аппаратуры
Термопары Самый широкий диапазон рабочих температур
Высокая повторяемость характеристик
Высокое быстродействие
Необходимость компенсации опорного спая
Низкое выходное напряжение
Необходимость использования крупногабаритных конструкций для компенсации опорного спая для достижения высокой точности измерений
Широко используются в бюджетных устройствах с «электронной» компенсацией опорного спая с невысокой точностью измерений
Используются в сверхпрецизионных
измерительных системах 0,01…0,25 °С с компенсацией опорного спая
с помощью сосуда Дьюара
или специализированных термостатов

По конструкции чувствительного элемента различают пленочные и проволочные термометры сопротивления. Как правило, медные и никелевые ТС изготавливают из проволоки (рис. 1), а платиновые могут быть как проволочными, так и пленочными. Последние имеют меньшую чувствительность к вибрациям, однако предназначены для функционирования в более узком температурном диапазоне (рис. 2). По предназначению различают рабочие и эталонные термометры сопротивления, параметры обеих групп ТС регламентированы соответствующими стандартами.

Рис. 1. Проволочная конструкция термометра сопротивления

Рис. 2. Пленочный термометр сопротивления

Локальные и международные стандарты на ТС

Существует множество стандартов на рабочие индустриальные ТС, которые имеют локальный или межгосударственный статус. Среди наиболее распространенных — «европейский» МЭК 60751 (DIN/IEC EN 60 751) и «североамериканский» ASTM 1137. Многие другие, такие как DIN 43760, BS 1904 (1984) и SAMA RC-4 (1966), несмотря на периодическое их упоминание в литературе, считаются устаревшими. Стандарт МЭК 60751 — один из наиболее распространенных и регламентирует характеристики ПТС c номинальным сопротивлением 100 Ом при температуре 0 °С и температурным коэффициентом сопротивления α = 0,00385 °C–1 [2]. Стандарт ASTM E1137/E1137M-08 охватывает требования к ПТС для промышленных областей применения с коэффициентом α = 0,00385 °C–1 в диапазоне температур от 0 до +100 °С и номинальным сопротивлением 100 Ом при температуре 0 °С [3].

В России до 01.01.2011 действовал стандарт ГОСТ Р 8.625-2006 «Термометры сопротивления из платины, меди и никеля», который соответствует международному стандарту МЭК 60751 (2008) в части определения зависимости величины сопротивления от температуры и допусков на платиновые ЧЭ и ТС с температурным коэффициентом сопротивления α = 0,00385 °C–1.

Стандарт устанавливает общие технические требования и методы испытаний для технических термометров сопротивления, чувствительные элементы которых изготовлены из платины, меди и никеля. Эти ТС предназначены для измерения температуры от –200 до +850 °C или в части данного диапазона [1]. С 2011 года в России появился новый, межгосударственный стандарт ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний», который создан на основе ГОСТ Р 8.625-2006. К сожалению, на момент сдачи материала в редакцию текст нового стандарта все еще не был доступен. Тем не менее, проект данного стандарта имеется в Интернете и не содержит существенных различий по сравнению с ГОСТ Р 8.625-2006 [4]. Поэтому далее в статье за основу выбраны основные положения стандарта ГОСТ Р 8.625-2006.

Отличие стандартов в разных регионах мира привело к расхождениям в некоторых базовых параметрах ТС у производителей. Например, в различных стандартах используются разные значения ТКС: α = 0,003923 °C–1 (SAMA), α = 0,00385 °C–1 (DIN/IEC EN 60 751), α = 0,003902 °C–1 (US IS), α = 0,003916 °C–1 (JIS) и т. д. Поэтому во избежание ошибок в расчетах при проектировании важно учитывать положения того стандарта, относительно которого нормировались характеристики выбранного термометра сопротивления.

Основные параметры ТС

Основные параметры, определяющие области применения и схемы включения термометров сопротивления, — это температурный коэффициент термометра сопротивления, номинальное сопротивление, диапазон измеряемых температур и номинальная статическая характеристика ТС.

Температурный коэффициент термометра сопротивления

Температурный коэффициент термометра сопротивления характеризует изменение величины сопротивления от температуры:

α = (R100–R0)/(R100×100),

где R100, R0 — значения сопротивления ТС из номинальной статической характеристики (НСХ) при 100 и 0 °С соответственно, округленные до пятого знака после запятой. Как было отмечено ранее, в разных стандартах установлено различное значение ТКС. Для повышения совместимости в ГОСТ Р 8.625-2006 рассматриваются два значения: α = 0,00391 °С–1 и α = 0,00385 °С–1 (соответствует МЭК 60751).

Номинальное сопротивление ТС

Номинальное сопротивление ТС представляет собой нормированное изготовителем сопротивление при 0 °С, округленное до целых единиц, выбираемое из ряда: 10; 50; 100; 500; 1000 Ом [1]. Существуют ТС и с другими значениями номинального сопротивления, однако в настоящее время наибольшее распространение получили ПТС с номинальным сопротивлением 100 Ом при 0 °C.  Вместе с тем имеет место тенденция к использованию ТС с величиной номинального сопротивления до 1 кОм и даже 10 кОм. Измерительные системы, в которых используются ТС с высоким значением номинального сопротивления, обладают дополнительными преимуществами, важным из которых является снижение влияния длины соединительных проводов ТС на точность измерений.

Максимальный диапазон измерений ТС

Максимальный диапазон измерений ТС зависит не только от свойств материала, из которого изготовлен чувствительный элемент, но и от конструктивных особенностей, таких как способ и материал изоляции, соединительных элементов и др. Несмотря на то, что действие отечественного стандарта распространяется на диапазон от –200 до +850 °C [1], существуют термометры сопротивления с предельными рабочими температурами, выходящими за его рамки. Для большинства индустриальных рабочих ТС диапазон измерений составляет от –196 до +660 °С (платина), от –50 до +200 °С (медь) и от –60 до +180 °С (никель).

В таблице 2 представлены классы допуска термометров сопротивления, соответствующие ГОСТ Р 8.625-2006 [1].

Таблица 2. Классы допуска и диапазоны измерений для термометров сопротивления и чувствительных элементов

Класс допуска Допуск, °С Диапазон измерений, °С
Платиновый ТС, ЧЭ Медный ТС, ЧЭ Никелевый ТС, ЧЭ
проволочный пленочный
AA
W 0. 1
F 0.1
±(0,1+0,0017 |t|*) –50…+250 –50…+250
A
W 0.15
F 0.15
±(0,15+0,002 |t|) –100…+450 –50…+450 –50…+120
B
W 0.3
F 0.3
±(0,3+0,005 |t|) –196…+660 –50…+600 –50…+200
C
W 0.6
F 0.6
±(0,6+0,01 |t|) –196…+660 –50…+600 –180…+200 –60…+180

Примечание. * |t| — абсолютное значение температуры, °С, без учета знака.

На практике иногда используют ТС, нормированные по двум дополнительным классам точности, их обычно называют “1/10 DIN” и “1/3 DIN”, что означает, соответственно, 1/10 (±0,03 °C) и 1/3 (±0,1 °C) от класса B при 0 °C.

Номинальная статическая характеристика

Номинальная статическая характеристика (НСХ) представляет собой зависимость сопротивления ТС от температуры. Для ПТС эта зависимость имеет вид (уравнение Каллендара ван Дьюзена):

  • в диапазоне от –200 до 0 °С:

    Rt = R0[1+A×t+B×t2+С(t–100)t3];

  • в диапазоне от 0 до +850 °С:

    Rt = R0(1+A×t+B×t2),

    где Rt — сопротивление ТС, Ом, при температуре t °С; R0 — сопротивление ТС, Ом, при температуре 0 °С; A, B и C — коэффициенты, полученные опытным путем.

Значения коэффициентов A, B и С отличны при разных температурных коэффициентах сопротивления:

  • α = 0,00385 °С–1:
    А = 3,9083×10–3 °С–1,
    В = –5,775×10–7 °С–2,
    С = –4,183×10–12 °С–4;
  • α = 0,00391 °С–1:
    А = 3,969×10–3 °С–1,
    В = –5,841×10–7 °С–2,
    С = –4,33×10–12 °С–4.

Для медных и никелевых термометров сопротивления существуют похожие расчетные зависимости, которые можно найти в справочной литературе [1].

Номинальная статическая характеристика для термометра сопротивления может быть представлена в виде таблицы, в которой указаны значения температуры и соответствующие им величины сопротивления  ТС, либо в графической форме. На рис. 3 приведена зависимость величины сопротивления платинового термометра Pt100 (НСХ) от температуры, построенная по уравнению Каллендара ван Дьюзена. Синей линией обозначена зависимость, полученная с использованием коэффициентов A, B и C. Красная линия — характеристика, полученная в результате линейной аппроксимации при B = C = 0 [6].

Рис. 3. Зависимость сопротивления ПТС (Pt100) от температуры

Величину погрешности, возникающей при линейной аппроксимации характеристики ТС (B = C = 0), можно оценить на основе графика, приведенного на рис. 4.

Рис. 4. Погрешность линейной аппроксимации характеристики ПТС (Pt100)

Информация на рис.  4 помогает принять верное решение о целесообразности прецизионной линеаризации характеристики ПТС, которая может потребовать использования дополнительных компонентов, вычислительных ресурсов системного процессора или ограничиться линейной аппроксимацией.

Схемы включения термометров сопротивления

Простейшей схемой включения термометра сопротивления является делитель напряжения (рис. 5). Здесь ТС Rt — его плечо, а источник с напряжением Uпит обеспечивает протекание электрического тока в цепи делителя. Падение напряжения на ТС Ut зависит от величины его сопротивления, а следовательно, от температуры окружающей среды tокр.

Рис. 5. Схема измерения температуры с использованием ТС на базе делителя напряжения

Точность измерений в схеме (рис. 5) будет зависеть от точности и стабильности характеристик ТС Rt, опорного резистора Rоп и источника напряжения Uпит. Для того чтобы снизить погрешность измерений, следует использовать прецизионный высокостабильный резистор Rоп и стабилизированный источник опорного напряжения.

Другим негативным фактором является эффект самонагрева термометра сопротивления: протекание в электрической цепи относительно высокого тока (единицы-десятки миллиампер) может привести к дополнительным тепловыделениям на ТС, его нагреву и, как следствие, к резкому снижению точности измерений.

В качестве примера оценим отклонение температуры в результате самонагрева для высокостабильного прецизионного платинового термометра сопротивления Rt серии PTS 0603 (Vishay) с номинальным сопротивлением R0 = 100 Ом [7]. Выберем, для наглядности, опорный резистор с номиналом Rоп = 1000 Ом. Пусть величина на выходе стабилизированного источника напряжения составляет VDD = +5 В. Суммарное сопротивление цепочки делителя напряжения: Rобщ = R0+Rоп = 100+1000 = 1100 Ом. Тогда величина тока, протекающего через делитель, будет равна: IDD = VDD/Rобщ = 5/1100 = 0,0045 А. Мощность, рассеиваемая на ПТС, приближенно составит: P = IDD2×R0 = 0,0021 Вт (2,1 мВт). Согласно технической документации на ПТС серии PTS 0603, величина его самонагрева составляет 0,9 К/мВт при отсутствии принудительной вентиляции. Таким образом, повышение температуры данного ПТС в нашем примере может достичь величины Tнагр = 0,9×2,1 = 1,9 K. Очевидно, что для задач измерения температуры с точностью порядка десятых долей градуса это более чем допустимая погрешность!

Величина измерительного тока должна быть такой, чтобы самонагрев не приводил к выходу параметров ТС за пределы допуска. Повышение его сопротивления, обусловленное самонагревом, не должно превышать 20% допуска. Цепи постоянного тока для ТС с номинальным сопротивлением 100 Ом рекомендуется возбуждать измерительным током 1 мА или менее [1]. Для того чтобы минимизировать влияние этого эффекта, необходимо выбирать опорный резистор с высоким значением номинального сопротивления и/или источник с меньшей величиной напряжения питания. Несмотря на то, что это приведет к падению чувствительности схемы, применение ТС с относительно высоким ТКС и современной элементной базы для нормирования сигналов позволяет скомпенсировать этот недостаток.

На рис. 6 приведен пример практической реализации схемы на основе делителя напряжения с использованием стабилизированного источника опорного напряжения.

Рис. 6. Простейшая схема подключения термометра сопротивления Pt100

Источник опорного напряжения MAX6126A41 с прецизионным резистором R1 обеспечивает возбуждение ТС током около 200 мкА при 0 °С [9]. Коэффициент усиления операционного усилителя с нулевым дрейфом MAX9617 задается прецизионным делителем MAX5491WA30000 и равен Ку = 31 [10, 11]. Напряжение на выходе схемы составляет 616 мВ при температуре 0 °С. Изменение напряжения на выходе равно 2,37 мВ/°С. В качестве Pt100 можно использовать прецизионные платиновые термометры сопротивления серий PTS и PTL [7, 8], а в качестве высокостабильного резистора R1, здесь и в других схемотехнических решениях в этой статье, могут быть применены резисторы серий PHR0805 или P0805 производства Vishay [12, 13].

Основные недостатки схемы включения (рис. 6) — высокая зависимость тока возбуждения от температуры, что вызывает дополнительную нелинейность, увеличивающую погрешность измерений и сложность организации удаленного подключения ТС, так как сопротивление соединительных проводов в двухпроводной схеме будет оказывать заметное влияние на результаты измерений. Учитывая относительно невысокие номиналы используемых ТС, очевидно, что даже паразитные сопротивления в сотни мОм вызовут недопустимые погрешности в измерениях температуры. Согласно ГОСТ Р 8.625-2006, использование двухпроводной схемы не допускается для ТС классов АА и А (табл. 2).

Несмотря на имеющиеся недостатки, схема может быть использована для организации простых систем измерения температуры, преимущества которых — в низкой себестоимости реализации, малых габаритных размерах и главное — в небольшой удаленности термометра сопротивления от схемы нормирования сигналов.

В случае удаленного подключения ТС длина соединительных проводов будет оказывать влияние на точность измерений, так как измерительный ток будет вызывать дополнительное падение напряжения, прямо пропорциональное, по закону Ома, величине сопротивления. Поскольку сопротивление проводников зависит от их протяженности, то увеличение расстояния до датчика потребует использования более дорогих соединительных проводников или корректировки подхода к построению измерительной системы.

При необходимости подключения удаленно расположенного термометра сопротивления целесообразней использовать 4-проводную «кельвиновскую» схему, в которой измерительный ток протекает через одну пару, а сами измерения производятся с помощью второй пары соединительных проводов. Для достижения высокой точности измерений необходимо использовать усилители с высоким входным сопротивлением и низкой величиной входного тока.

Указанный принцип реализован в примере на рис. 7. Платиновый термометр сопротивления Pt100 включен по 4-проводной схеме. Повышение линейности достигается возбуждением ТС стабилизированным источником тока (198 мкА), схема которого реализована на источнике опорного напряжения MAX6126A25 и резисторе R2. Операционный усилитель MAX9617 устраняет влияние собственного тока потребления источника опорного напряжения. Инструментальный усилитель MAX4208 имеет входной ток 1 пА и коэффициент подавления синфазной помехи 135 дБ [14]. Резистор R1 предназначен для смещения уровня сигнала относительно общей шины для более эффективного подавления мощных синфазных помех. Коэффициент усиления инструментального усилителя MAX4208, равный Ку = 31, задается с помощью прецизионного делителя MAX5491WA30000. Несколько нестандартный способ задания коэффициента усиления инструментального усилителя обусловлен уникальностью его архитектуры [10]. Напряжение на выходе схемы составит 15,5 мВ при температуре –250 °С, 615 мВ при 0 °С и +2,4 В при 850 °С.

Рис. 7. Схема подключения удаленного термометра сопротивления Pt100 с использованием источника тока

Использование современных аналого-цифровых преобразователей (АЦП) с дифференциальным подключением источника входного сигнала и источника опорного напряжения позволяет не только получить на выходе цифровой сигнал, готовый для ввода в микроконтроллер, но и упростить подключение термометров сопротивления. На рис. 8 представлена схема прецизионного измерителя температуры на основе АЦП.

Рис. 8. Прецизионный измеритель температуры

Применение малошумящего 24-разрядного сигма-дельта АЦП MAX11201B позволяет подключить термометр сопротивления без необходимости использования прецизионных источников тока или напряжения, ограничившись применением недорогого малошумящего стабилизатора с малым падением напряжения (LDO) MAX8510 [15, 16]. Падение напряжения на прецизионном резисторе R5 обеспечивает опорное напряжение на АЦП. Поскольку измерительный ток, протекающий через резистор R5, возбуждает и термометр сопротивления, то любые флуктуации величины тока будут полностью скомпенсированы. Резисторы R1 и R6 обеспечивают нормальную работу встроенных в АЦП буферных усилителей. Они ограничивают абсолютную величину входного и опорного напряжений относительно «земли» в пределах от +150 мВ до (AVdd–150) мВ.

Для того чтобы сократить количество соединительных проводов для подключения термосопротивления до трех, в схему можно ввести прецизионное токовое зеркало на операционном усилителе MAX9617 и транзисторе MMBTA14 (рис. 9). Согласованная пара резисторов PRAHR182I2-750RFW обеспечит равенство токов I1 и I2 с точностью 0,05%, тем самым компенсируя падение напряжения на соединительных проводах [17]. Последние обязательно должны быть однотипными, одинаковой длины и сечения. В настоящее время производятся различные специализированные экранированные кабели, предназначенные для подключения термометров сопротивления по 2-, 3- и 4-проводным схемам.

Рис. 9. Прецизионный измеритель температуры с 3-проводным подключением термометра сопротивления

Для индустриальных применений более предпочтителен биполярный составной транзистор MMBTA14 по сравнению с полевым, особенно при работе в условиях высоких температур. У транзисторов с изолированным затвором (MOSFET) ток утечки затвора удваивается с увеличением температуры на каждые 8 °С и может достигать несколько десятков нА. Таким образом, ошибка токового зеркала, вызванная управляющим током биполярного транзистора, может быть меньше, чем полевого транзистора с изолированным затвором.

Заключение

Один из способов повышения точности измерений с использованием ТС — их градуировка для получения индивидуальных коэффициентов зависимости величины сопротивления от температуры. Полученные коэффициенты можно, например, хранить в памяти цифровой измерительной системы и вносить в результат измерений соответствующую поправку. Однако этот метод может быть приемлем в мелкосерийном и практически не реализуем при массовом производстве в связи с высокой трудоемкостью самой процедуры градуировки. В данном случае более эффективным решением может быть использование прецизионных термометров сопротивления.

Однако сам факт использования прецизионных ТС не может гарантировать высокую точность системы в целом. При этом большую роль играет адекватность выбранной схемы включения ТС решаемой задаче. Кроме того, необходимо учитывать влияние таких факторов, как длина и качество соединительных проводов и разъемов, обеспечение электромагнитной совместимости за счет эффективного экранирования, фильтрации, грамотной компоновки элементов и разводки печатной платы. Существует и весьма специфический, но ощутимый источник ошибок, такой как эффект влияния температуры кристалла на результаты преобразования АЦП, воздействие которого может быть учтено за счет введения в состав системы дополнительного датчика для измерения температуры кристалла.

Как показывает практика, только подобный, комплексный подход, учитывающий разнообразные аспекты проектирования, позволяет создавать сбалансированные по точности и стоимости системы, имеющие конкурентные преимущества на рынке современной электронной техники.

Литература

  1. ГОСТ Р 8.625-2006 «Термометры сопротивления из платины, меди и никеля». М.: Стандартинформ, 2006.
  2. IEC EN 60 751. Industrial Platinum Resistance Thermometers and Platinum temperature sensors. Edition 2.0. International Electrotechnical Commission.
  3. ASTM E1137/E1137M-08. Standard Specification for Industrial Platinum Resistance Thermometers.
  4. ГОСТ 6651-2009 «Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний». Проект стандарта. Информационный портал http://www.temperatures.ru
  5. Промышленная электроника. Руководство разработчика. 2010. Вып. 1. Maxim Integrated Products. http://www.symmetron.ru
  6. Thermal Management Handbook. Maxim Integrated Products. http://www.maxim-ic.com
  7. Platinum SMD Flat Chip Temperature Sensor. PTS Series. Technical Datasheet, Rev. 11.03.2011. http://www.vishay.com
  8. Leaded Platinum Temperature Sensor. PTL Series. Technical Datasheet, Rev. 11.03.2011. http://www.vishay.com
  9. MAX6126: Ultra High Precision, Ultra Low Noise, Series Voltage Reference. Technical Datasheet, Rev.5, 12.2010. http://www.maxim-ic.com
  10. MAX9617: Single/Dual SC70, Zero-Drift, High-Efficiency, 1.5MHz Op Amps with RRIO. Technical Datasheet, Rev.4, 02.2011. http://www.maxim-ic.com
  11. MAX5491: Precision-Matched Resistor-Divider in SOT23. Technical Datasheet, Rev.3, 12.2004. http://www.maxim-ic.com
  12. PHR Series. ESCC 4001/023 Qualified High Precision (5 ppm, 0.01%), Thin Film Chip Resistors. Technical Datasheet, Rev. 29.11.2010. http://www.vishay.com
  13. P Series. High Precision Wraparound — Wide Ohmic Value Range Thin Film Chip Resistors. Technical Datasheet, Rev. 14.02.2011. http://www.vishay.com
  14. MAX4208: Ultra-Low Offset/Drift, Precision Instrumentation Amplifiers with REF Buffer. Technical Datasheet, Rev.1, 04.2009. http://www.maxim-ic.com
  15. MAX11201:24-bit, Single-Channel, Ultra-Low-Power, Delta Sigma ADC with 2-Wire Serial Interface. Technical Datasheet, Rev.0, 06.2010. http://www.maxim-ic.com
  16. MAX8510: Ultra-Low-Noise, High PSRR, Low-Dropout, 120 mA Linear Regulators. Technical Datasheet, Rev.3, 05.2006. http://www.maxim-ic.com
  17. PRAHR PRA HR (CNW HR) Series. ESA Qualified High Precision Thin Film Chip Resistor Arrays. Technical Datasheet, Rev. 04.10.2010. http://www.vishay.com

Термосопротивления

Термометры сопротивления (ТС) – это датчики температуры, принцип действия которых основан на изменении электрического сопротивления от температуры. Как разобраться, какой ТС нужен? Сегодня рассмотрим основные характеристики наиболее часто используемых термосопротивлений.

1. НСХ – самая важная характеристика ТС!

НСХ (номинально-статическая характеристика) – это функция или таблица значений, которая определяет зависимость «сопротивление – температура».

По рисунку видно, что диапазон измерения температур зависит от НСХ.
О чем расскажет НСХ?
• Номинал сопротивления R0 (50 Ом, 100 Ом, 500 Ом, 1000 Ом)
• Материал чувствительного элемента (медь, платина)
• Температурный коэффициент α,
где:
α=0,00428 ⁰С-1 – для 50М/100М
α=0,00391 ⁰С-1 – для 50П/100П
α=0,00385 ⁰С-1 – для Pt100/Pt500/Pt1000

2. Какое сопротивление выбрать: 50 Ом, 100 Ом или 1000 Ом?

Главный принцип действия ТС – это изменение сопротивления от температуры.
Но к сопротивлению чувствительного элемента прибавляется сопротивление линий связи от датчика до прибора. Исходя из этого лучше использовать ТС с бОльшим сопротивлением, чем сопротивление линии связи. Поэтому, 1000 Ом – лучше всего.

НО! Многие приборы не могут работать с таким видом НСХ, поэтому стандартом является 50 Ом и 100 Ом.
Раньше стандартными были 50-омные датчики, так как для их производства расходовалось меньше материала, чем для 100-омных.

3. Что лучше: медь или платина?

От материала чувствительного элемента (ЧЭ) зависит диапазон измерения температур

    Медные: -50…+180 ⁰С
    Платиновые: -196…+500 ⁰С

Медные – дешевле, платиновые – дороже.

Для правильного выбора датчика в ГОСТ Р 6651-2009 есть таблица зависимости класса точности от материала и диапазона измерения.

4. Чем отличаются 100П и Pt100?

Существуют следующие технологии производства чувствительных элементов: намоточная/проволочная и тонкопленочная.

• 100П, применяемые российскими производителями, изготавливаются по проволочной технологии. Данные ТС работают в более широком диапазоне, но при этом сам сенсор достаточно громоздкий.
• Рt100 имеют тонкопленочные чувствительные элементы. На керамическую подложку напыляется тонкий слой металла, который образует токопроводящую дорожку, так называемый меандр. Эти чувствительные элементы имеют малые габариты, что позволяет использовать их в моделях с малым диаметром. Также технология производства позволяет делать 500- и 1000-омные сенсоры.

5. Как подобрать датчик с нужными требованиями по точности?

Класс допуска определяет максимальное допустимое отклонение от номинальной характеристики, причем задается это отклонение как функция температуры – при нуле градусов фиксируется наименьшее допустимое отклонение, а при уменьшении или увеличении температуры диапазон допустимых значений линейно увеличивается.
В ГОСТ Р 6651-2009 существуют 4 класса допуска: АА, А, В, С.

На графике представлены:
Класс допуска В – общепромышленное исполнение, и именно он является стандартом в ОВЕН.
Класс допуска А и АА – заказываются для лабораторных измерений.

6. Какой выходной сигнал лучше: сопротивление, ток или цифровой?

Выбор выходного сигнала сводится к надежности и к стоимости. Надежность рассматривается в разрезе помехоустойчивости:
• Токовый сигнал более помехоустойчив, чем сигнал «сопротивление».
• Цифровой сигнал, например, RS-485, более помехоустойчив, чем токовый.

Что касается стоимости, то самый дешевый – «сопротивление», токовый – средний по цене и «цифра» – дорогой.
Если покупать комплект оборудования, то датчики с RS-485 позволяют использовать более дешевые ПЛК, так как нет необходимости в аналоговых входах.


Автором данной статьи является компания ОВЕН: https://owen.ru/forum/showthread.php?t=31526

#Термосопротивление, #ТС, #термометр, #сопротивления, #основы, #проектирование, #температура, #измерения

English version

Датчик температуры Pt100 — полезные сведения

Датчики температуры Pt100 — очень распространенные датчики в обрабатывающей промышленности. В этом сообщении блога обсуждается много полезных и практических вещей, которые нужно знать о датчиках Pt100. Здесь есть информация о датчиках RTD и PRT, различных механических конструкциях Pt100, соотношении температуры и сопротивления, температурных коэффициентах, классах точности и многом другом.

Некоторое время назад я писал о термопарах, поэтому я подумал, что пора написать о датчиках температуры RTD, особенно о датчике Pt100, который является очень распространенным датчиком температуры в обрабатывающей промышленности.Этот блог оказался довольно длинным, поскольку в нем есть много полезной информации о датчиках Pt100. Я надеюсь, что он вам понравится и вы чему-то научитесь. Так что давай займемся этим!

Оглавление

Поскольку этот пост стал довольно длинным, вот оглавление, которое поможет вам увидеть, что включено:

По терминологии : и «датчик» и «зонд» слов обычно используются, в этой статье я в основном использую «сенсор».

Также люди пишут «Pt100» и «Pt-100», я буду в основном использовать формат Pt100. (Да, я знаю, что IEC / DIN 60751 использует формат Pt-100, но я так привык к формату Pt100).

Просто дайте мне эту статью в формате pdf! Щелкните ссылку ниже, чтобы загрузить pdf:

Вернуться к началу ⇑

Датчики температуры RTD

Поскольку Pt100 является датчиком RTD, давайте сначала посмотрим, что такое датчик RTD.

Аббревиатура RTD происходит от « Resistance Temperature Detector». ”Итак, это датчик температуры, в котором сопротивление зависит от температуры; при изменении температуры изменяется сопротивление датчика. Таким образом, измеряя сопротивление датчика RTD, датчик RTD можно использовать для измерения температуры.

Датчики RTD обычно изготавливаются из платины, меди, никелевых сплавов или различных оксидов металлов. Pt100 — один из наиболее распространенных датчиков / зондов RTD.

Вернуться к началу ⇑

Датчики температуры PRT

Платина является наиболее распространенным материалом для датчиков RTD. Платина имеет надежную, повторяемую и линейную зависимость термостойкости. Датчики RTD, изготовленные из платины, называются PRT , «Платиновый термометр сопротивления ». ”Наиболее распространенным платиновым датчиком PRT, используемым в обрабатывающей промышленности, является датчик Pt100 . Число «100» в названии означает, что он имеет сопротивление 100 Ом при температуре 0 ° C (32 ° F).Подробнее об этом позже.

В начало ⇑

PRT против термопары

В предыдущем сообщении в блоге мы обсуждали термопары. Термопары также используются в качестве датчиков температуры во многих промышленных приложениях. Итак, в чем разница между термопарой и датчиком PRT? Вот краткое сравнение термопар и датчиков PRT:

Термопары :

  • Может использоваться для измерения гораздо более высоких температур
  • Очень надежный
  • Недорогой
  • Автономный, не требует внешнего возбуждения
  • Не очень точный
  • Требуется компенсация холодного спая
  • Удлинительные провода должны быть из материала, подходящего для данного типа термопары, и следует обращать внимание на однородность температуры на всех стыках в измерительной цепи
  • Неоднородности в проводах могут вызвать непредвиденные ошибки

ПТС :

  • Более точны, линейны и стабильны, чем термопары
  • Не требует компенсации холодного спая, как термопары
  • Удлинительные провода могут быть медными
  • Дороже, чем термопары
  • Необходимы известный отлично ток нагрузки подходит для типа датчика
  • Более хрупкий

Вкратце, можно сказать, что термопары более подходят для высокотемпературных приложений и PRT для приложений, требующих большей точности .

Дополнительную информацию о термопарах и компенсации холодного спая можно найти в этом более раннем сообщении в блоге:

Компенсация холодного (эталонного) спая термопары

В начало ⇑

Измерительный датчик RTD / PRT

Поскольку сопротивление датчика RTD изменяется при изменении температуры, совершенно очевидно, что при измерении датчика RTD вам необходимо измерить сопротивление. Вы можете измерить сопротивление в Ом, а затем преобразовать его вручную в измерение температуры в соответствии с таблицей преобразования (или формулой) используемого типа RTD.

В настоящее время чаще всего вы используете устройство для измерения температуры или калибратор, который автоматически преобразует измеренное сопротивление в показания температуры, когда в устройстве выбран правильный тип RTD (при условии, что он поддерживает используемый тип RTD). Конечно, если в устройстве будет выбран неправильный тип датчика RTD, это приведет к неверным результатам измерения температуры.

Есть разные способы измерения сопротивления. Вы можете использовать 2, 3 или 4-проводное соединение .Двухпроводное соединение подходит только для измерения с очень низкой точностью (в основном для поиска неисправностей), потому что любое сопротивление провода или сопротивление соединения приведет к ошибке измерения. Любое обычное измерение процесса должно выполняться с использованием 3-х или 4-х проводных измерений.

Например, стандарт IEC 60751 определяет, что любой датчик с точностью выше класса B должен измеряться с помощью 3- или 4-проводного измерения. Подробнее о классах точности позже в этой статье.

Просто не забудьте использовать 3-х или 4-х проводное измерение, и все готово.

Конечно, для некоторых высокоомных термисторов, датчиков Pt1000 или других датчиков с высоким импедансом дополнительная ошибка, вызванная 2-проводным измерением, может быть не слишком значительной.

Дополнительную информацию об измерении сопротивления 2, 3 и 4 проводов можно найти по ссылке ниже в блоге:

Измерение сопротивления; 2-х, 3-х или 4-х проводное соединение — как оно работает и что использовать?

Измерительный ток

Как более подробно объяснено в указанной выше публикации блога, когда устройство измеряет сопротивление, оно посылает небольшой точный ток через резистор, а затем измеряет падение напряжения генерируется над ним.Затем можно рассчитать сопротивление, разделив падение напряжения на ток в соответствии с законом Ома (R = U / I).

Если вас интересует более подробная информация о законе Ома, ознакомьтесь с этим сообщением в блоге:

Закон Ома — что это такое и что о нем должен знать приборостроитель

Самонагрев

Когда измерительный ток проходит через датчик RTD, это также вызывает небольшой нагрев датчика RTD.Это явление называется самонагреванием . Чем выше ток измерения и чем дольше он включен, тем сильнее нагревается датчик. Кроме того, на самонагревание сильно влияет структура датчика и его тепловое сопротивление окружающей среде. Совершенно очевидно, что такой вид самонагрева датчика температуры вызовет небольшую погрешность измерения.

Максимальный измерительный ток обычно составляет 1 мА при измерении датчика Pt100, но может быть и 100 мкА или даже ниже.В соответствии со стандартами (такими как IEC 60751) самонагрев не должен превышать 25% допуска датчика.

Вернуться к началу ⇑

Различные механические конструкции датчиков PRT

Датчики PRT, как правило, очень хрупкие инструменты, и, к сожалению, точность почти без исключения обратно пропорциональна механической прочности . Чтобы быть точным термометром, платиновая проволока внутри элемента должна иметь возможность сжиматься и расширяться при изменении температуры как можно более свободно, чтобы избежать деформации и деформации.Недостатком является то, что такой датчик очень чувствителен к механическим ударам и вибрации.

Стандартный платиновый термометр сопротивления
(SPRT)

Более точные датчики стандартного платинового термометра сопротивления (SPRT) представляют собой инструменты для реализации температурной шкалы ITS-90 между фиксированными точками. Они сделаны из очень чистой (α = 3,926 x 10 -3 ° C -1 ) платины, а опора для проволоки сконструирована таким образом, чтобы обеспечить максимально возможное отсутствие деформации проволоки.«Руководство по реализации ITS-90», опубликованное BIPM (Bureau International des Poids et Mesures), определяет критерии, которым должен соответствовать датчик SPRT. Другие датчики не являются и не должны называться SPRT. Существуют датчики в стеклянной, кварцевой и металлической оболочке для различных применений. SPRT чрезвычайно чувствительны к любому виду ускорения, например к минимальным ударам и вибрации, что ограничивает их использование в лабораториях для проведения измерений с высочайшей точностью.

PRT с частичной опорой

PRT с частичной опорой — это компромисс между характеристиками термометра и механической надежностью.Наиболее точные из них часто называют датчиками Secondary Standard или Secondary Reference . Эти датчики могут принимать некоторые конструкции из SPRT, и класс провода может быть таким же или очень близким. Благодаря некоторой проволочной опоре они менее хрупкие, чем SPRT. При осторожном обращении их можно использовать даже в полевых условиях, при этом обеспечивая превосходную стабильность и низкий гистерезис.

Промышленные платиновые термометры сопротивления, IPRT

При увеличении опоры для проволоки увеличивается механическая прочность, но вместе с тем увеличивается и напряжение, связанное с дрейфом и проблемами гистерезиса.Эти датчики называются промышленными платиновыми термометрами сопротивления , IPRT . Полностью поддерживаемые IPRT имеют еще большую поддержку проводов и механически очень надежны. Проволока полностью залита керамикой или стеклом, что делает ее очень невосприимчивой к вибрации и механическим ударам. Недостатком является гораздо более низкая долговременная стабильность и большой гистерезис, поскольку чувствительная платина связана с подложкой, которая имеет разные характеристики теплового расширения.

Пленка

Пленка PRT за последние годы претерпели значительные изменения, и теперь доступны лучшие.Они бывают разных форм для разных приложений. Платиновая фольга напыляется на выбранную подложку, сопротивление элемента часто подгоняется лазером до желаемого значения сопротивления и, в конечном итоге, герметизируется для защиты. В отличие от элементов из проволоки, тонкопленочные элементы намного удобнее автоматизировать производственный процесс, что часто делает их дешевле, чем элементы из проволоки. Преимущества и недостатки обычно те же, что и у полностью опертых проволочных элементов, за исключением того, что пленочные элементы часто имеют очень низкую постоянную времени, что означает, что они очень быстро реагируют на изменения температуры.Как упоминалось ранее, некоторые производители разработали методы, которые лучше сочетают в себе производительность и надежность.

Вернуться к началу ⇑

Другие датчики RTD
Другие платиновые датчики

Хотя Pt100 является наиболее распространенным платиновым датчиком RTD / PRT, существует несколько других, таких как Pt25, Pt50, Pt200, Pt500 и Pt1000. Основное различие между этими датчиками довольно легко догадаться, это сопротивление при 0 ° C, которое упоминается в названии датчика.Например, датчик Pt1000 имеет сопротивление 1000 Ом при 0 ° C. Температурный коэффициент также важен, поскольку он влияет на сопротивление при других температурах. Если это Pt1000 (385), это означает, что он имеет температурный коэффициент 0,00385 ° C.

Другие датчики RTD

Хотя платиновые датчики являются наиболее распространенными датчиками RTD, существуют также датчики, изготовленные из других материалов, включая никель, никель-железо и медные датчики. Обычные никелевые датчики включают Ni100 и Ni120, никель-железный датчик Ni-Fe 604 Ом и медный датчик Cu10.Каждый из этих материалов имеет свои преимущества в определенных областях применения. Их общие недостатки — довольно узкие температурные диапазоны и подверженность коррозии по сравнению с платиной из благородных металлов.

Датчики RTD также могут быть изготовлены из других материалов, таких как золото, серебро, вольфрам, родий-железо или германий. Они превосходны в некоторых приложениях, но очень редко встречаются в обычных промышленных операциях.

Поскольку сопротивление датчика RTD зависит от температуры, мы также можем включить в эту категорию все стандартные датчики PTC (положительный температурный коэффициент) и NTC (отрицательный температурный коэффициент).Примерами являются термисторы и полупроводники, которые используются для измерения температуры. Типы NTC особенно часто используются для измерения температуры.

Слишком длинная статья? Хотите скачать эту статью в формате pdf, чтобы прочитать ее, когда у вас будет больше времени? Щелкните изображение ниже, чтобы загрузить pdf:

Вернуться к началу ⇑

Датчики Pt100

Температурный коэффициент

Самым распространенным датчиком RTD в обрабатывающей промышленности является датчик Pt100, сопротивление которого составляет 100 Ом при 0 ° C (32 ° F).

При том же логическом соглашении о присвоении имен датчик Pt200 имеет сопротивление 200 Ом, а Pt1000 — 1000 Ом при 0 ° C (32 ° F).

Сопротивление датчика Pt100 (и других датчиков Pt) при более высоких температурах зависит от версии датчика Pt100, поскольку существует несколько различных версий датчика Pt100, которые имеют немного разные температурные коэффициенты. В глобальном масштабе наиболее распространена версия «385». Если коэффициент не указан, обычно это 385.

Температурный коэффициент (обозначенный греческим символом Alpha => α) датчика Pt100 указывается как разница сопротивлений при 100 ° C и 0 ° C, разделенная на сопротивление при 0 ° C, умноженное на 100 ° C.

Формула довольно проста, но в написании она звучит немного сложно, поэтому давайте рассмотрим ее как формулу:

Где:

α = температурный коэффициент

R100 = сопротивление при 100 ° C

R0 = сопротивление при 0 ° C

Давайте посмотрим на пример, чтобы убедиться в этом:

Pt100 имеет сопротивление 100,00 Ом при 0 ° C и 138,51 Ом при 100 ° C . Температурный коэффициент можно рассчитать следующим образом:

Получаем результат 0.003851 / ° С.

Или, как это часто пишут: 3,851 x 10 -3 ° C -1

Часто его называют датчиком Pt100 «385».

Это также температурный коэффициент, указанный в стандарте IEC 60751: 2008.

Температурный коэффициент чувствительного элемента в основном зависит от чистоты платины, используемой для изготовления проволоки. Чем чище платина, тем выше значение альфа. В настоящее время получить очень чистый платиновый материал не проблема.Чтобы производимые датчики соответствовали кривой температуры / сопротивления IEC 60751, чистая платина должна быть легирована подходящими примесями, чтобы снизить значение альфа до 3,851 x 10 -3 ° C -1 .

Значение альфа снижается с тех времен, когда точка плавления (≈0 ° C) и точка кипения (≈100 ° C) воды использовались в качестве контрольных температурных точек, но все еще используется для определения сорта платины. провод. Поскольку точка кипения воды на самом деле является лучшим высотомером, чем эталонная температура, другим способом определения чистоты проволоки является отношение сопротивлений в точке галлия (29.7646 ° C), что является фиксированной точкой на шкале температур ITS-90. Этот коэффициент сопротивления обозначается строчной греческой буквой ρ (ро).

Типичное значение ρ для датчика «385» составляет 1,115817, а для SPRT — 1,11814. На практике старая добрая альфа во многих случаях оказывается наиболее удобной, но можно также объявить о rho.

Зависимость сопротивления Pt100 (385) от температуры

На графике ниже вы можете увидеть, как сопротивление датчика Pt100 (385) зависит от температуры:

При взгляде на из них вы можете видеть, что зависимость сопротивления от температуры датчика Pt100 не является абсолютно линейной, но зависимость несколько «изогнута».”

В таблице ниже показаны числовые значения температуры Pt100 (385) в зависимости от сопротивления в нескольких точках:

Другие датчики Pt100 с другими температурными коэффициентами

Большинство датчиков были стандартизированы, но во всем мире существуют разные стандарты. То же самое и с датчиками Pt100. Со временем было определено несколько различных стандартов. В большинстве случаев разница в температурном коэффициенте сравнительно небольшая.

В качестве практического примера, стандарты, которые мы внедрили в калибраторы температуры Beamex, взяты из следующих стандартов:

  • IEC 60751
  • DIN 43760
  • ASTM E 1137
  • JIS C1604-1989 alpha 3916, JIS C 1604 -1997
  • SAMA RC21-4-1966
  • GOCT 6651-84, ГОСТ 6651-94
  • Minco Таблица 16-9
  • Кривая Эдисона № 7

Убедитесь, что ваше измерительное устройство поддерживает датчик Pt100

Стандартные датчики Pt100 хороши тем, что каждый датчик должен соответствовать спецификациям, и вы можете просто подключить его к своему измерительному устройству (или калибратору), и он будет измерять собственную температуру с такой же точностью, как и спецификации (датчик + измерительное устройство). определять.Кроме того, используемые в процессе датчики должны быть взаимозаменяемыми без калибровки, по крайней мере, для менее важных измерений. Тем не менее, рекомендуется проверять датчик при известной температуре перед использованием.

В любом случае, поскольку разные стандарты имеют немного разные спецификации для датчика Pt100, важно, чтобы устройство, которое вы используете для измерения вашего датчика Pt100, поддерживало правильный датчик (температурный коэффициент). Например, если ваше измерительное устройство поддерживает только Alpha 385 и вы используете датчик с Alpha 391, в измерениях будет некоторая ошибка.Эта ошибка значительна? В этом случае (385 против 391) ошибка будет примерно 1,5 ° C при 100 ° C. Так что я думаю, что это важно. Конечно, чем меньше разница температурных коэффициентов, тем меньше будет ошибка.

Итак, убедитесь, что ваше измерительное устройство RTD поддерживает используемый вами датчик Pt100. Чаще всего, если у Pt100 нет индикации температурного коэффициента, это датчик 385.

В качестве практического примера калибратор и коммуникатор Beamex MC6 поддерживает следующие датчики Pt100 (температурный коэффициент в скобках) на основе различных стандартов:

  • Pt100 (375)
  • Pt100 (385)
  • Pt100 (389)
  • Pt100 (391)
  • Pt100 (3926)
  • Pt100 (3923)

Наверх ⇑

Классы точности (допуска) Pt100

Датчики Pt100 доступны с различными классами точности.Наиболее распространенными классами точности являются AA, A, B и C , которые определены в стандарте IEC 60751. Стандарты определяют своего рода идеальный датчик Pt100, к которому должны стремиться производители. Если бы можно было построить идеальный датчик, классы допуска не имели бы значения.

Поскольку датчики Pt100 не могут быть отрегулированы для компенсации ошибок, вам следует купить датчик с подходящей точностью для конкретного применения. В некоторых измерительных приборах погрешности датчика можно исправить с помощью определенных коэффициентов, но об этом позже.

Точность различных классов точности (согласно IEC 60751: 2008):

Существуют также так называемые классы точности 1/3 DIN и 1/10 DIN Pt100 для разговорной речи. Они были стандартизированными классами, например, в стандарте DIN 43760: 1980-10, который был отменен в 1987 году, но не определены в более позднем стандарте IEC 60751 или его немецком родственнике DIN EN 60751. Допуски этих датчиков основаны на точности. датчик класса B, но исправлена ​​часть ошибки (0.3 ° C) делится на заданное число (3 или 10). Тем не менее, эти термины — это устоявшаяся фраза, когда мы говорим о Pt100, и мы также будем свободно использовать их здесь. Классы точности этих датчиков следующие:

И, конечно же, производитель датчиков может производить датчики со своими собственными пользовательскими классами точности. Раздел 5.1.4 стандарта IEC 60751 определяет, как должны быть выражены эти специальные классы допусков.

Формулы могут быть трудными для сравнения, в приведенной ниже таблице классы точности рассчитаны при температуре (° C):

Примечательно то, что даже если «1/10 DIN» звучит привлекательно с его низким 0.Допуск на 03 ° C при 0 ° C, что на самом деле лучше, чем у класса A, только в узком диапазоне -40… + 40 ° C.

На приведенном ниже графике показана разница между этими классами точности:

Наверх ⇑

Коэффициенты

Классы точности обычно используются в промышленных датчиках RTD, но в большинстве случаев точные эталонные датчики PRT (SPRT, вторичные эталоны…), эти классы точности больше не действительны.Эти датчики были сделаны настолько хорошими, насколько это возможно, для этой цели, а не для соответствия какой-либо стандартизированной кривой. Это очень точные датчики с очень хорошей долговременной стабильностью и очень низким гистерезисом, но эти датчики индивидуальны, поэтому у каждого датчика есть несколько разное соотношение температуры / сопротивления. Эти датчики не следует использовать без использования индивидуальных коэффициентов для каждого датчика. Вы даже можете найти общие коэффициенты CvD для SPRT, но это испортит производительность, за которую вы заплатили.Если вы просто подключите вторичный датчик PRT на 100 Ом, такой как Beamex RPRT, к устройству, измеряющему стандартный датчик Pt100, вы можете получить результат, который будет на несколько градусов или, возможно, даже на десять градусов неверен. В некоторых случаях это не обязательно имеет значение, но в других случаях это может быть разница между лекарством и токсином.

Таким образом, эти датчики всегда должны использоваться с правильными коэффициентами.

Как упоминалось ранее, датчики RTD не могут быть «настроены» для правильного измерения.Таким образом, необходимо внести поправку в устройство (например, калибратор температуры), которое используется для измерения датчика RTD.

Для определения коэффициентов датчик необходимо сначала очень точно откалибровать. Затем, исходя из результатов калибровки, коэффициенты для желаемого уравнения могут быть адаптированы для представления зависимости характеристического сопротивления датчика от температуры. Использование коэффициентов исправит измерение датчика и сделает его очень точным.Существует несколько различных уравнений и коэффициентов для расчета сопротивления датчика температуре. Это, вероятно, самые распространенные:

Callendar-van Dusen
  • В конце 19 -х годов века Каллендар ввел простое квадратное уравнение, которое описывает поведение платины в зависимости от сопротивления / температуры. Позже ван Дузен выяснил, что нужен дополнительный коэффициент ниже нуля. Оно известно как уравнение Каллендара-ван Дюзена, CvD.Для датчиков alpha 385 он часто примерно такой же, как ITS-90, особенно когда диапазон температур не очень широк. Если в вашем сертификате указаны коэффициенты R 0 , A, B, C, они являются коэффициентами для уравнения CvD стандартной формы IEC 60751. Коэффициент C используется только при температуре ниже 0 ° C, поэтому он может отсутствовать, если датчик не был откалиброван ниже 0 ° C. Коэффициенты также могут быть R 0 , α, δ и β. Они соответствуют исторически используемой форме уравнения CvD, которая используется до сих пор. Несмотря на то, что уравнение по сути является одним и тем же, их письменная форма и коэффициенты различаются.

ITS-90
  • ITS-90 — это температурная шкала, а не стандарт. Уравнение Каллендара-ван Дюзена было основой предыдущих шкал 1927, 1948 и 1968 годов, но ITS-90 принес значительно иную математику. Функции ITS-90 должны использоваться при реализации температурной шкалы с использованием SRPT, но также многие PRT с более низким альфа выигрывают от этого по сравнению с CvD, особенно при широком диапазоне температур (сотни градусов). Если в вашем сертификате указаны такие коэффициенты, как RTPW или R (0,01), a4, b4, a7, b7, c7, они являются коэффициентами для функций отклонения ITS-90.В документе ITS-90 не указываются числовые обозначения для коэффициентов или поддиапазонов. Они представлены в Техническом примечании NIST 1265 «Рекомендации по реализации международной температурной шкалы 1990 г.» и широко используются. Количество коэффициентов может меняться, поддиапазоны пронумерованы от 1 до 11.
    • RTPW, R (0,01 ° C) или R (273,16 K) — сопротивление датчика в тройной точке воды 0,01 ° C.
    • a4 и b4 — коэффициенты ниже нуля, также может быть bz и b bz , что означает «ниже нуля», или просто a и b
    • a7, b7, c7 являются коэффициентами выше нуля, также могут быть az , b az и c az , что означает «выше» ноль »или a, b и c

Steinhart-Hart
  • Если ваш датчик является термистором, в сертификате могут быть коэффициенты для уравнения Стейнхарта-Харта.Термисторы очень нелинейны, а уравнение логарифмическое. Уравнение Стейнхарта-Харта широко заменило более раннее бета-уравнение. Обычно это коэффициенты A, B и C, но также может быть коэффициент D или другие, в зависимости от варианта уравнения. Коэффициенты обычно публикуются производителями, но они также могут быть установлены.

Определение коэффициентов датчика

Когда датчик Pt100 отправляется в лабораторию для калибровки и настройки, точки калибровки должны быть выбраны правильно.Всегда требуется точка 0 ° C или 0,01 ° C. Само значение необходимо для подгонки, но обычно точка обледенения (0 ° C) или тройная точка водяной ячейки (0,01 ° C) также используется для контроля стабильности датчика и измеряется несколько раз во время калибровки. Минимальное количество точек калибровки совпадает с количеством коэффициентов, которые должны быть установлены. Например, для подгонки коэффициентов a4 и b4 ITS-90 ниже нуля необходимы по крайней мере две известные отрицательные калибровочные точки для решения двух неизвестных коэффициентов.Если поведение датчика хорошо известно лаборатории, в этом случае может быть достаточно двух точек. Тем не менее рекомендуется измерять больше точек, чем это абсолютно необходимо, потому что сертификат не может определить, как датчик ведет себя между точками калибровки. Например, фитинг CvD для широкого диапазона температур может выглядеть довольно хорошо, если у вас есть только две или три точки калибровки выше нуля, но может существовать систематическая остаточная ошибка в несколько сотых долей градуса между точками калибровки, которую вы не увидите в все.Это также объясняет, почему вы можете обнаружить разные погрешности калибровки для фитингов CvD и ITS-90 для одного и того же датчика и точно таких же точек калибровки. Погрешности измеренных точек ничем не отличаются, но к общей погрешности обычно добавляются остаточные ошибки различных фитингов.

Загрузите бесплатный информационный документ

Загрузите бесплатный информационный документ по датчикам температуры Pt100, щелкнув изображение ниже:

Вернуться к началу ⇑

Другие сообщения в блоге, связанные с температурой

Если вы заинтересованы в калибровка температуры и температуры, вы можете также заинтересовать другие сообщения в блоге:

Наверх ⇑

Приборы для калибровки температуры Beamex

Пожалуйста, ознакомьтесь с новым калибратором температуры Beamex MC6-T.Идеальный инструмент, например, для калибровки датчика Pt100 и многого другого. Щелкните изображение ниже, чтобы узнать больше:

Пожалуйста, проверьте, какие другие продукты для калибровки температуры предлагает Beamex, нажав кнопку ниже:

И, наконец, спасибо, Тони!

И, наконец, особая благодарность г-ну Тони Алатало , который является руководителем нашей аккредитованной лаборатории калибровки температуры на заводе Beamex. Тони предоставил большую помощь и подробную информацию для этого сообщения в блоге.

И наконец, подписывайтесь!

Если вам нравятся эти статьи, пожалуйста, подпишитесь на на этот блог, указав свой адрес электронной почты в поле «Подписаться» в правом верхнем углу. Вы будете уведомлены по электронной почте, когда появятся новые статьи.

Знакомство с датчиками температуры Pt100 RTD

Что такое датчики температуры RTD?

RTD — или датчики температуры сопротивления — это датчики температуры, которые содержат резистор, который изменяет значение сопротивления при изменении его температуры.Самый популярный RTD — Pt100. Они используются в течение многих лет для измерения температуры в лабораторных и промышленных процессах и заслужили репутацию благодаря точности, воспроизводимости и стабильности.

Большинство элементов RTD состоят из отрезка тонкой спиральной проволоки, намотанной на керамический или стеклянный сердечник. Элемент обычно довольно хрупкий, поэтому для защиты его часто помещают внутрь зонда в оболочке. Элемент RTD изготовлен из чистого материала, стойкость которого при различных температурах подтверждена документально.Материал имеет предсказуемое изменение сопротивления при изменении температуры; именно это предсказуемое изменение используется для определения температуры.

Pt100 — один из самых точных датчиков температуры. Он не только обеспечивает хорошую точность, но также обеспечивает отличную стабильность и повторяемость. Большинство pt100 стандарта OMEGA соответствуют DIN-IEC Class B. Pt100 также относительно невосприимчивы к электрическим помехам и поэтому хорошо подходят для измерения температуры в промышленных средах, особенно вокруг двигателей, генераторов и другого высоковольтного оборудования.

Стандарты RTD

Существует два стандарта для RTD Pt100: европейский стандарт, также известный как стандарт DIN или IEC (таблица зависимости температуры RTD от сопротивления) и американский стандарт (таблица зависимости температуры RTD от сопротивления). Европейский стандарт считается мировым стандартом для платиновых термометров сопротивления. Этот стандарт, DIN / IEC 60751 (или просто IEC751), требует, чтобы RTD имел электрическое сопротивление 100,00 Ом при 0 ° C и температурный коэффициент сопротивления (TCR) 0.00385 O / O / ° C от 0 до 100 ° C.

В стандарте DIN / IEC751 указаны два допуска сопротивления:
Класс A = ± (0,15 + 0,002 * t) ° C или 100,00 ± 0,06 O при 0 ° C
Класс B = ± (0,3 + 0,005 * t) ° C или 100,00 ± 0,12 O при 0 ° C

В промышленности используются два допуска сопротивления:
1/3 DIN = ± 1/3 * (0,3 + 0,005 * t) ° C или 100,00 ± 0,10 O при 0 ° C
1/10 DIN = ± 1/10 * (0,3 + 0,005 * t) ° C или 100,00 ± 0,03 O при 0 ° C

Подробнее об этой формуле можно узнать здесь. Чем больше допуск элемента, тем больше датчик будет отклоняться от обобщенной кривой и тем больше будет отклонений от датчика к датчику (взаимозаменяемость).

Какие типы RTD доступны?

Доступные сегодня резистивные датчики температуры (RTD) обычно можно разделить на один из двух основных типов RTD, в зависимости от того, как сконструирован их термочувствительный элемент. Один тип RTD содержит тонкопленочные элементы, а другой тип RTD содержит элементы с проволочной обмоткой. Каждый тип лучше всего подходит для использования в определенных средах и приложениях. Изобретение термометра сопротивления стало возможным благодаря открытию того факта, что проводимость металлов предсказуемо снижается с повышением их температуры.Первый в мире термометр сопротивления был собран из изолированного медного провода, батареи и гальванометра в 1860 году. Однако его изобретатель К.В. Сименс вскоре обнаружил, что платиновый элемент дает более точные показания в гораздо более широком диапазоне температур. Платина остается наиболее часто используемым материалом для измерения температуры с помощью чувствительных элементов RTD.

Узнать больше

продуктов OMEGA, используемых в этом приложении

Разница между 2, 3 и 4 проводами

Потому что каждый элемент Pt100 в цепи, содержащей чувствительный элемент, включая подводящие провода, соединители и сам измерительный прибор, будет вносить в цепь дополнительное сопротивление.

От того, как сконфигурирована схема, зависит, насколько точно можно рассчитать сопротивление датчика и насколько показания температуры могут быть искажены из-за постороннего сопротивления в цепи. Поскольку подводящий провод, используемый между резистивным элементом и измерительным прибором, сам имеет сопротивление, мы также должны предоставить средства компенсации этой неточности.

Существует три типа конфигураций проводов: 2-проводная, 3-проводная и 4-проводная, которые обычно используются в цепях датчиков RTD.Также возможна двухпроводная конфигурация с компенсационным контуром.

Узнать больше

Pt100 против Pt1000

RTD PT100, который является наиболее часто используемым датчиком RTD, изготовлен из платины (PT), и его значение сопротивления при 0 ° C составляет 100 Ом. Напротив, датчик PT1000, также сделанный из платины, имеет значение сопротивления 1000 O при 0 ° C.

RTD Pt100 и Pt1000 доступны с одинаковым диапазоном допусков, и оба могут иметь одинаковые температурные коэффициенты, в зависимости от чистоты платины, используемой в датчике.При сравнении Pt100 и Pt1000 с точки зрения сопротивления имейте в виду, что значения сопротивления для Pt1000 будут в десять раз выше, чем показания значений сопротивления для Pt100 при той же температуре. Для большинства приложений Pt100 и Pt1000 могут использоваться взаимозаменяемо в зависимости от используемого инструмента. В некоторых случаях Pt1000 будет работать лучше и точнее.

Узнать больше

История происхождения RTD

В том же году, когда Зеебек сделал свое открытие термоэлектричества, сэр Хамфри Дэви объявил, что удельное сопротивление металлов имеет заметную температурную зависимость.Пятьдесят лет спустя сэр Уильям Сименс предложил использовать платину в качестве элемента термометра сопротивления. Его выбор оказался наиболее удачным, поскольку платина до сих пор используется в качестве основного элемента во всех высокоточных термометрах сопротивления. Фактически, датчик температуры платинового сопротивления, или RTD Pt100, сегодня используется в качестве эталона интерполяции от точки кислорода (-182,96 ° C) до точки сурьмы (630,74 ° C).

Platinum особенно подходит для этой цели, так как она может выдерживать высокие температуры, сохраняя при этом отличную стабильность.Как благородный металл, он показывает ограниченную подверженность загрязнению.

Конструкция классического резистивного датчика температуры (RTD) с использованием платины была предложена C.H. Мейерс в 1932 году. Он намотал спиральную катушку из платины на перекрестную слюдяную сетку и установил сборку внутри стеклянной трубки. Эта конструкция минимизировала нагрузку на провод при максимальном сопротивлении.

Meyers RTD Construction Хотя эта конструкция обеспечивает очень стабильный элемент, тепловой контакт между платиной и измеряемой точкой довольно плохой.Это приводит к медленному тепловому отклику. Хрупкость конструкции ограничивает ее использование сегодня, прежде всего, в качестве лабораторного стандарта.

Изменения сопротивления, вызванные деформацией, с течением времени и температуры, таким образом, сводятся к минимуму, и клетка для птиц становится окончательным лабораторным стандартом. Из-за неподдерживаемой конструкции и последующей подверженности вибрации эта конфигурация все еще слишком хрупка для промышленных сред.

Более прочная конструкция — это бифилярная намотка на стеклянную или керамическую шпульку.Бифилярная обмотка уменьшает эффективную закрытую площадь катушки, чтобы минимизировать магнитные наводки и связанные с ними помехи. Как только проволока наматывается на бобину, узел герметизируется покрытием из расплавленного стекла. Процесс герметизации гарантирует, что RTD сохранит свою целостность при экстремальной вибрации, но также ограничивает расширение металлической платины при высоких температурах. Если коэффициенты расширения платины и бобины не совпадают идеально, при изменении температуры на проволоку будет оказываться напряжение, что приведет к изменению сопротивления, вызванного деформацией.Это может привести к необратимому изменению сопротивления провода.

Существуют частично поддерживаемые версии RTD, которые предлагают компромисс между подходом к птичьей клетке и герметичной спиралью. Один из таких подходов использует платиновую спираль, продетую через керамический цилиндр и прикрепленную через стеклянную фритту. Эти устройства сохранят отличную стабильность в умеренно жестких вибрационных приложениях.

RTD против термопар

RTD против термопары или термистора У каждого типа датчика температуры есть определенный набор условий, для которых он лучше всего подходит.У RTD есть несколько преимуществ:

  • Широкий диапазон температур (приблизительно от -200 до 850 ° C) / li>
  • Хорошая точность (лучше, чем у термопар) / li>
  • Хорошая взаимозаменяемость / li>
  • Долгосрочная стабильность

В диапазоне температур до 850 ° C термометры сопротивления могут использоваться во всех промышленных процессах, кроме самых высокотемпературных. Изготовленные с использованием металлов, таких как платина, они очень стабильны и не подвержены коррозии или окислению. Другие материалы, такие как никель, медь и никель-железный сплав, также используются для RTD.Однако эти материалы обычно не используются, поскольку они обладают более низкими температурами и не так стабильны или воспроизводимы, как платина.

Узнать больше

RTD против термисторов

И термисторы, и резистивные датчики температуры (RTD) представляют собой типы резисторов, значения сопротивления которых предсказуемо изменяются с изменением их температуры. Большинство RTD состоят из элемента, изготовленного из чистого металла (чаще всего используется платина) и защищенного внутри зонда или оболочки или встроенного в керамическую подложку.

Термисторы состоят из композиционных материалов, обычно оксидов металлов, таких как марганец, никель или медь, а также связующих веществ и стабилизаторов.

В последние годы термисторы становятся все более популярными благодаря усовершенствованию счетчиков и контроллеров. Современные измерители достаточно гибкие, чтобы позволить пользователям устанавливать широкий диапазон термисторов и легко менять зонды.

Узнать больше

Статьи по теме

drhaney / pt100rtd: преобразование сопротивления датчика Pt100 в температуру, соответствие ITS-90

Библиотека Arduino для точного преобразования сопротивления резистивного датчика температуры Pt100 в градусы Цельсия

ЧТО

Преобразует сопротивление датчика температуры Pt100 в градусы Цельсия. используя справочную таблицу, взятую из эмпирических данных в DIN 43760 / IEC 751 документ.Точность преобразования этой библиотеки является авторитетной, так что другие чисто вычислительные методы могут быть проверены на его соответствие.

ПОЧЕМУ

Датчики

Pt100 могут иметь неоткалиброванную точность, которая часто превышает точность измерения. железо и прошивка. Теперь, когда эти датчики доступны по цене «1/10 DIN» точность для диапазона 0-100С, прошивка должна им соответствовать хотя бы минимально.

ПОЧЕМУ НЕ

Он большой.

Библиотека Pt100rtd, занимающая ~ 3 КБ программной памяти Arduino, больше чем любой набор вычислительных методов, которые можно было бы использовать вместо этого.Для любой обычной температуры от -60C до 650C почтенный Callendar -Уравнение Ван Дюзена работает хорошо. Однако энтузиасты сжижения газа имеют разные требования.

Измерительное оборудование неадекватное или среднее.

Если аппаратный интерфейс имеет недостаточное разрешение, неточная ссылка сопротивление (0,05% — это только начало) или слишком высокий ток возбуждения через RTD, точное преобразование не может исправить неточные данные.

Высокий ток возбуждения вызывает самонагрев резистивного датчика температуры, что препятствует точному измерение.Саморазогрев можно исправить только в том случае, если условия измерения известны заранее. . . чего обычно не происходит.

Вообще говоря, погрешность самонагрева снижается за счет погружной термометрии. но считывание точной температуры воздуха или газа более проблематично.

КАК

В справочной таблице сопротивления Pt100 используются 16-разрядные целые числа без знака, потому что:

DIN 43760 Сопротивления Pt100 разрешаются при 0,01 Ом и представлены в таблице поиска как целые числа без знака (Ом * 100) с без потери точности.Целые числа без знака требуют 2 байта против 4 байтов для объект с плавающей запятой. Целочисленная арифметика также дешевле в вычислительном отношении чем программные операции с плавающей запятой, что наиболее важно, числовые сравнение.

Тем не менее, при 2100 байтах таблица является слишком большой глобальной переменной для SRAM, она находится во флэш-памяти программ со всеми специальными функциями. что подразумевает, в частности, тип (ы) данных PROGMEM и использование pgm_read_word_near (), чтобы получить их.

WTF

Для сравнения включены несколько методов вычислительного преобразования: Каллендар-Ван Дюзен (также известный как квадратичный), кубический, полиномиальный и рациональный полином.Эти функции являются педагогическими, и их следует закомментировать. в конечном итоге для экономии места.

При переносе на ЦП с большим количеством SRAM и блоком с плавающей запятой (т. Е. ARM Cortex M4 или лучше) эти дефисы определенно помогут:

 #define PROGMEM / ** /
#define pgm_read_word_near ((x)) ((uint16_t) (* (x)))

Он был протестирован и признан подходящим для Adafruit Pt100 RTD Breakout с MAX31865, хотя любое сочетание аппаратного и программного обеспечения Arduino, которое выдает соответствующий выход RTD Pt100 в омах, может использовать библиотеку.

Написано drhaney для его собственных эгоистических целей под BSD лицензия. Весь текст выше должен быть включен в любое распространение. 14.12.2017

Датчики

Pt100 и Pt1000: в чем разница?

Многие отрасли промышленности используют термометры сопротивления для измерения температуры, и в большинстве этих устройств используются датчики Pt100 или Pt1000. Эти два датчика температуры имеют схожие характеристики, но их разница в номинальном сопротивлении может определить, какой из них вы выберете для своей области применения.

Термометры сопротивления (RTD), также называемые термометрами сопротивления, являются популярными устройствами для измерения температуры благодаря своей надежности, точности, универсальности, повторяемости и простоте установки.

Основной принцип RTD заключается в том, что его проволочный датчик, сделанный из металла с известным электрическим сопротивлением, изменяет свое значение сопротивления при повышении или понижении температуры. Хотя термометры сопротивления имеют определенные ограничения, включая максимальную температуру измерения около 1100 ° F (600 ° C), в целом они являются идеальным решением для измерения температуры для множества процессов.

Зачем использовать платиновый датчик

Чувствительные провода в RTD могут быть сделаны из никеля, меди или вольфрама, но платина (Pt), безусловно, является самым популярным металлом, используемым сегодня. Он дороже других материалов, но у платины есть несколько характеристик, которые делают ее особенно подходящей для измерения температуры, в том числе:

  • Практически линейное соотношение температуры и сопротивления
  • Высокое удельное сопротивление (59 Ом / смс по сравнению с 36 Ом / см для никеля. )
  • Неразлагаемое электрическое сопротивление с течением времени
  • Превосходная стабильность
  • Очень хорошая химическая пассивность
  • Высокая устойчивость к загрязнению

Разница между датчиками Pt100 и Pt1000

Среди платиновых датчиков RTD наиболее распространены Pt100 и Pt1000 .Датчики Pt100 имеют номинальное сопротивление 100 Ом в точке обледенения (0 ° C). Номинальное сопротивление датчиков Pt1000 при 0 ° C составляет 1000 Ом. Линейность характеристической кривой, диапазон рабочих температур и время отклика одинаковы для обоих. Температурный коэффициент сопротивления тоже такой же.

Однако из-за разного номинального сопротивления показания , для датчиков Pt1000 в 10 раз выше, чем для датчиков Pt100. Эта разница становится очевидной при сравнении двухпроводных конфигураций, где возможна погрешность измерения отведения.Например, погрешность измерения в Pt100 может составлять + 1,0 ° C, а в той же конструкции Pt1000 может составлять + 0,1 ° C.

Как правильно выбрать платиновый датчик

Оба типа датчиков хорошо работают в 3- и 4-проводных конфигурациях, где дополнительные провода и разъемы компенсируют влияние сопротивления подводящих проводов на измерение температуры. Оба типа имеют одинаковую цену. Однако датчики Pt100 более популярны, чем Pt1000, по нескольким причинам:

  • Датчик Pt100 поставляется как с проволочной обмоткой , , так и с тонкопленочной конструкцией , предлагая пользователям выбор и гибкость.РДТ Pt1000 почти всегда только тонкопленочные.
  • Поскольку они широко используются в различных отраслях, RTD Pt100 совместимы с широким спектром инструментов и процессов.

Итак, почему кто-то должен выбрать датчик Pt1000 вместо этого? Вот ситуации, в которых большее номинальное сопротивление имеет явное преимущество:

  • Датчик Pt1000 лучше в двухпроводной конфигурации и при использовании с большей длиной подводящего провода. Чем меньше количество проводов и чем они длиннее, тем большее сопротивление добавляется к показаниям, что приводит к неточности.Более высокое номинальное сопротивление датчика Pt1000 компенсирует эти дополнительные ошибки.
  • Датчик Pt1000 лучше подходит для приложений с батарейным питанием. Датчик с более высоким номинальным сопротивлением потребляет меньше электрического тока и, следовательно, требует меньше энергии для работы. Более низкое энергопотребление продлевает срок службы батареи и интервал между техобслуживанием, сокращая время простоя и затраты.
  • Поскольку датчик Pt1000 потребляет меньше энергии, происходит меньший самонагрев. Это означает меньшее количество ошибок в считывании из-за превышения температуры окружающей среды.

Как правило, датчики температуры Pt100 чаще используются в технологических процессах, а датчики Pt1000 используются в системах охлаждения, отопления, вентиляции, автомобилестроения и машиностроения.

Замена RTD: примечание о промышленных стандартах

RTD легко заменить, но это не вопрос простой замены одного на другой. Проблема, которую пользователи должны учитывать при замене существующих датчиков Pt100 и Pt1000, — это региональный или международный стандарт.

Согласно старому стандарту США температурный коэффициент платины составляет 0,00392 Ом / Ом / ° C (Ом на Ом на градус Цельсия). В новом европейском стандарте DIN / IEC 60751, который также используется в Северной Америке, он составляет 0,00385 Ом / Ом / ° C. Разница незначительна при более низких температурах, но становится заметной при температуре кипения (100 ° C), когда старый стандарт будет иметь значение 139,2 Ом, а новый стандарт — 138,5 Ом.

Для получения помощи или совета при покупке или замене RTD свяжитесь со специалистами по измерению температуры в WIKA USA относительно сравнительных преимуществ датчиков Pt1000 и Pt100.

Таблица преобразования датчика Pt100 — GUILCOR

Таблица преобразования между температурой и сопротивлением для датчиков RTD / PT100.

Значения сопротивления в Ом от 0 ° C до + 400 ° C

R (0) = 100 Ом 0 ° C

° C 0 1 2 3 4 5 6 7 8 9
0 100.00 100,39 100,78 101,17 101,56 101,95 102,34 102,73 103,12 103,51
10 103,90 104,29 104,68 105,07 105,46 105,85 106,24 106,63 107,02 107,40
20 107.79 108,18 108,57 108,96 109,35 109,73 110,12 110,51 110,90 111,28
30 111,67 112,06 112,45 112,83 113,22 113,61 113,99 114,38 114,77 115,15
40 115.54 115,93 116,31 116,70 117,08 117,47 117,85 118,24 118,62 119,01
50 119,40 119,78 120,16 120,55 120,93 121,32 121,70 122,09 122,47 122,86
60 123.24 123,62 124.01 124,39 124,77 125,16 125,54 125,92 126,31 126,69
70 127,07 127,45 127,84 128,22 128,60 128,98 129,37 129,75 130,13 130,51
80 130.89 131,27 131,66 132,04 132,42 132,80 133,18 133,56 133,94 134,32
90 134,70 135,08 135,46 135,84 136,22 136.60 136,98 137,36 137,74 138,12
100 138.50 138,88 139,26 139,64 140,02 140,39 140,77 141,15 141,53 141,91
110 142,29 142,66 143,04 143,42 143,80 144,17 144,55 144,93 145,31 145,68
120 146.06 146,44 146,81 147,19 147,57 147,94 148,32 148,70 149,07 149,45
130 149,82 150,20 150,57 150,95 151,33 151,70 152,08 152,45 152,83 153,20
140 153.58 153,95 154,32 154,70 155,07 155,45 155,82 156,19 156,57 156,94
150 157,31 157,69 158,06 158,43 158,81 159,18 159,55 159,93 160,30 160,67
160 161.04 161,42 161,79 162,16 162,53 162,90 163,27 163,65 164,02 164,39
170 164,76 165,13 165,50 165,87 166,24 166,61 166,98 167,35 167,72 168,09
180 168.46 168,83 169,20 169,57 169,94 170,31 170,68 171,05 171,42 171,19
190 172,16 172,53 172,90 173,26 173,63 174,00 174,37 174,74 175,10 175,47
200 175.84 176,21 176,57 176,94 177,31 177,68 178,04 178,41 178,78 179,14
210 179,51 179,88 180,24 180,61 180,97 181,34 181,71 182,07 182,44 182,80
220 183.17 183,53 183,90 184,26 184,63 184,99 185,36 ​​ 185,72 186,09 186,45
230 186,82 187,18 187,54 187,91 188,27 188,63 189,00 189,36 189,72 190,09
240 190.45 190,81 191,18 191,54 191,90 192,26 192,63 192,99 193,35 193,71
250 194,07 194,44 194,80 195,16 195,52 195,88 196,24 196.60 196,96 197,33
260 197.69 198,05 198,41 198,77 199,13 199,49 199,85 200,21 200,57 200,93
270 201,29 201,65 202.01 202,36 202,72 203,08 203,44 203,80 204,16 204,52
280 204.88 205,23 205,59 205,95 206,31 206,67 207,02 207,38 207,74 208,10
290 208,45 208,81 209,17 209,52 209,88 210,24 210,59 210,95 211,31 211,66
300 212.02 212,37 212,73 213,09 213,44 213,8 ​​ 214,15 214,51 214,86 215,22
310 215,57 215,93 216,28 216,64 216,99 217,35 217,70 218,05 218,41 218,76
320 219.12 219,47 219,82 220,18 220,53 220,88 221,24 221,59 221,94 222,29
330 222,65 223,00 223,35 223,70 224,06 224,41 224,76 225,11 225,46 225,81
340 226.17 226,52 226,87 227,22 227,57 227,92 228,27 228,62 228,97 229,32
350 229,67 230.02 230,37 230,72 231,07 231,42 231,77 232,12 232,47 232,82
360 233.17 233,52 233,87 234,22 234,56 234,91 235,26 235,61 235,96 236,31
370 236,65 237,00 237,35 237,70 238,04 238,39 238,74 239,09 239,43 239,78
380 240.13 240,47 240,82 241,17 241,51 241,86 242,20 242,55 242,90 243,24
390 243,59 243,93 244,28 244,62 244,97 245,31 245,66 246,00 246,35 246,69
400 247.04

Таблица Pt100 Pdf

Аналоговая линеаризация резистивных датчиков температуры. Техасские инструменты включают 24 высокопроизводительных аналоговых продукта ti / aaj 4 кв. 2011 г. журнал аналоговых приложений таблица общих интересов 1. Частичный список ti.

Гериатрическая физиотерапия Третья версия

Таблица зависимости температуры от сопротивления emory university. Z233 rtd. Температура в зависимости от сопротивления ° cohms diff.° C разница в омах ° C разница в омах ° C разница в омах ° C разница в омах +120146,07 ноль 38 + 180 168,48 0,37 + 240. Таблица преобразования температуры rt table intech units. Intech.Nz 32 стойка для преобразования температуры RT настольное сопротивление платины (от 200 ° C до 239 ° C) температурный коэффициент 0,00385 Ом / Ом / ° C ° C Ом ° C Ом c Ом. Rtd (pt100) датчики, факторы и сборки. Точные результаты с помощью стандартных промышленных и специализированных датчиков Omega, предназначенных для снятия с продажи. Quickdisconnect и приложение справляются с опциями. Ртд факторы, сантехнические датчики.Записи о продукте. Reissmann sensortechnik gmbh · westring 10 (под водонапорной башней) · d74538 rosengartenuttenhofen телефон сорок девять (ноль) 791 950 сто пятьдесят · телефакс +49 (ноль) 791 950 1529. Аналоговая линеаризация резистивных датчиков температуры. Техасские подразделения интегрировали 24 высокопроизводительных аналоговых продукта ti / aaj 4 квартал 2011 аналоговые пакеты журнал широко распространенный список интересов 1. Неполный список ti. Датчики температуры таблицы преобразования RTD PT100. Технические характеристики преобразователя rtd pt100 скачать бесплатно стойку преобразования rtd pt100.См. Многочисленные датчики RTD pt100, доступные от Intech >> Platinum Resistance (2 сотни ° C до. Tabell для motstandselement pt100 websiden. Tabell 2сот 850 ° C для pt100 (iec751, 1995) двести 18, пятьдесят два нуля, 43190 22,83 ноль, 43180 27,10 ноль, 43170 31,34 ноль, 42160 35,54 0,42150 39, семьдесят два 0,42. Технические записи, статистический бюллетень по инструментам. .00385 ноль температуры 1 2 три 4 5 6 7 8 девять.

Сертификат физиотерапевта Техас

Профессиональное ортопедическое и спортивное средство для тела

Rtd pt100 датчики температуры стола преобразования intech. Технические характеристики преобразователя rtd pt100 скачать бесплатно стойку преобразования rtd pt100. См. Многочисленные датчики RTD pt100, которые могут быть получены от intech >> сопротивления платины (двести градусов по Цельсию до. Druck dpi 620 см. На складе системы. [En] english k0449 table of contents ix. Проблема 1.Оглавление. Краткие справочные данные. Информация о продукте apkservice.Ru. Reissmann sensortechnik gmbh westring 10 (под водонапорной башней) d74538 rosengartenuttenhofen телефон сорок девять (0) 791 950 сто пятьдесят телефакс +49 (ноль) 791 950 1529.

руководство tempco. Практическое руководство tec4100 / 7100/8100/9100 автонастройка нечеткого / pid-регулятора температуры руководство tecx100, редакция 9/2016, агентство утверждает электрический нагреватель tempco. Таблица резисторов пт1000 solarhot. Таблица тысяч резисторов pfad datei t \ sunearthresistor_table_pt1000.Документ seite 1 von 2 speicherdatum 08.02.2007 155400 Bearbeiter. Оглавление. Оглавление: прицельные приспособления для пистолетов. 3 прицела для дробовиков. Датчик температуры Pt100 omega engineering. Способ понять спецификации и формы omega’s rtd. Способ выбора между датчиками и элементами pt100 и pt1000 и их различиями. Датчик температуры Pt100 omega engineering. Способ разобраться в спецификациях и типах omega rtd.Способ выбора между датчиками и факторами pt100 и pt1000 и их различиями. Табель для motstandselement pt100. Табелл 2 сто 850 ° C для pt100 (iec751, 1995) двести 18, пятьдесят два нуля, 43190 22, восемьдесят три 0,43180 27,10 0,43170 31,34 0,42160 35, пятьдесят четыре нуля, 42150 39, 72 0, сорок два.

Техническая информация, статистический бюллетень. T e m p e r a t u r e & p r o c e s i n s t r u m e n t s i n c технические записи бюллетень статистики платина сто Ом (pt 100) α 0,00385 темп. Ноль 1 2 три четыре пять 6 7 восемь.Таблица преобразования температуры rt table. Таблица преобразования температуры Intech.Nz 32 Таблица RT Сопротивление платины (от 200 ° C до 239 ° C) температурный коэффициент 0,00385 Ом / Ом / ° C ° C Ом ° C Ом. Таблица зависимости температуры Rtd от сопротивления. Z233 RTD: температура в зависимости от сопротивления Сопротивление: ° C разн. Сопротивл. ° C разн. Омов ° C разн. Ом +120146,07 0,38 + 180 168,48 0,37 + 240. Руководство по подготовке tempco. Практическое руководство tec4100 / 7100/8100/9100 автонастройка нечеткого / pid-режима руководство по эксплуатации контроллера температуры tecx100, редакция 9/2016 Корпорация утверждает электрический нагреватель tempco.Производители, поставщики и экспортеры датчиков Pt100 rtd. Температурные датчики сопротивления (RTD), поскольку это подразумевает, являются датчиками, используемыми для измерения температуры путем использования корреляции сопротивления элемента rtd с температурой. Стол Pt100 узнайте о сделках с мебелью и узнайте больше. Ищите стол pt100. Найдите быстрые ответы прямо сейчас! Pt100 википедия. De pt100 — это испытательный датчик температуры, созданный с использованием регулярных термометров.Een andere, вель. Rtd, резистивный датчик температуры, pt100. Датчики температуры сопротивления RTDS. Температурные датчики сопротивления (RTD) точно измеряют температуру с заметным дипломом повторяемости и.

Технический паспорт tdtv / pt1a таблица сопротивлений pt100. Техническая статистика tdtv / pt1a pt100 измерение температуры стола сопротивления ºc 0 1 2 три 4 5 6 7 восемь девять ºc 200.00 18.52200.00190.00 22.83 22.Forty 21.97 21.Fifty four 21.11 20.Производители, поставщики и экспортеры датчиков Pt100 rtd. Температурные датчики сопротивления (RTD), поскольку это подразумевает, являются датчиками, используемыми для измерения температуры с помощью корреляции сопротивления элемента rtd с температурой. Пересмотренные справочные таблицы термопар omega. Temp183 пересмотрены справочные таблицы термопар с классом расширения для максимальной температуры от 328 до 2282 ° F, от двухсот до 1250 ° C. Rtd, резистивный датчик температуры, pt100. Датчики температуры сопротивления RTDS.Датчики температуры сопротивления (RTD) точно измеряют температуру с очень хорошей степенью повторяемости и. Резистор настольный пт1000 solarhot. Pt одна тысяча таблица резисторов pfad девяносто два; datei t \ девяносто два; sunearthninety two; resistor_table_pt1000.Doc seite 1 von 2 speicherdatum 08.02.2007 155400 Bearbeiter. Аналоговая линеаризация резистивных датчиков температуры. Техасские хитроумные устройства включали 24 высокопроизводительных аналоговых продукта ti / aaj 4 кв. 2011 журнал аналоговых программ модный стол для хобби 1.Частичный листинг ti. Техническая статистика сопротивления tdtv / pt1a pt100. Технические данные tdtv / pt1a таблица сопротивления pt100 температурный размер ºc 0 1 2 3 четыре пять 6 7 8 9 ºc 200.00 18.52200.00190.00 22.83 22.40 21.97 21.54 21.Eleven 20.

pt100% 20 таблица данных и примечания по применению

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
2003 — файл ibis

Резюме: EIA-656-A
Текст: продавцы на http://www.eigroup.org/IBIS/ibis% 20table /models.htm. В: Как создаются файлы IBIS? A: IBIS


Оригинал
PDF ANSI / EIA-656A.файл ibis EIA-656-A
rtd pt100 датчик

Реферат: техническое описание pt100 PT100 PT100 Схема формирования сигнала IEC 751 для pt100 PT100 420 Техническое описание датчика температуры PT100 схема преобразования сигнала для pt100 4-20 мА PT100 RTD преобразование сигнала pt100 4-20 ма
Текст: нет текста в файле


Оригинал
PDF PT100, PT100 / 3 PT100 / 2- / 3-проводный rtd pt100 датчик таблица данных pt100 PT100 PT100 IEC 751 схема формирования сигнала для pt100 PT100 420 Паспорт датчика температуры PT100 схема формирования сигнала для pt100 4-20 мА Обработка сигнала RTD PT100 pt100 4-20 мА
2015 — Датчик температуры PT100 3-х проводный

Аннотация: 1XPt100 Датчик температуры PT100 Датчик температуры PT100 класс B Технические данные датчика температуры PT100 PT100 Стандарт PT100 Точность IEC 60751
Текст: нет текста в файле


Оригинал
PDF Pt100 1xPt100 DN25 / DN38 PT100 3-проводной датчик температуры Датчик температуры PT100 Датчик температуры PT100, класс B Паспорт датчика температуры PT100 Стандарт PT100 IEC 60751 точность
MCHSML000M

Аннотация: Схема подключения IR32C0LBR0 PT100 MCHTER00L0 IR32S0LBR0 IR32W00000 rtd pt100 4-20 мА схема подключения реле pt100 2 кВт TRIAC 110 В 230 В переменного тока 12 В переменного тока 5 ВА трансформатор
Текст: нет текста в файле


Оригинал
PDF PT100 264Vac / dc 100-240 В переменного тока 24Vac / dc RS485 MCHSML000M IR32C0LBR0 Схема подключения PT100 MCHTER00L0 IR32S0LBR0 IR32W00000 Схема подключения RTD PT100 4-20 мА pt100 реле 2кВт TRIAC 110v Трансформатор 230vac 12vac 5VA
2015 — PT100 DIN

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF Pt100 / Pt1000 ZPX1-002 ZPX1-001 04-TCR6 PT100 DIN
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF PR-26 M12-Steckverbinder Edelstahl-316L-Gehà PR-26 ПР-26Э-3-100-А-М6-0150-М12-2 ПР-26А-3-100-А-М6-0150-М12-2 M10x1 Pt100 Pt1000,
1999-elcon СЕРИИ 1000

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF Pt100 Ni100 СИБ-БП-1116-ТБ-Р КЦС-316Г-12 TQSS-316G-12 12AWG elcon СЕРИЯ 1000
1998 — PT100 4-проводной датчик температуры

Аннотация: Схема подключения PT100 PT100 2-проводной датчик температуры PT100 SENSOR PT100 3-проводной датчик температуры Пример моста PT100 Разрешение датчика температуры PT100 3-проводная схема подключения PT100-мост Схема подключения 3-проводного датчика pt100
Текст: нет текста в файле


Оригинал
PDF PT100 D-33415 PT100 4-проводной датчик температуры Схема подключения PT100 PT100 2-проводной датчик температуры ДАТЧИК PT100 PT100 3-проводной датчик температуры Пример моста PT100 Разрешение датчика температуры PT100 Схема 3-проводного подключения PT100 Мост PT100 Схема подключения 3-проводного датчика pt100
2015 — КАПТЕР PT100

Аннотация: pt100
Текст: нет текста в файле


Оригинал
PDF Pt100 / Pt1000 ZPX1-002 ZPX1-001 КАПТЕР PT100 pt100
2014 — Датчик температуры PT100

Реферат: Технический паспорт датчика температуры PT100 PT100 класс A преобразователь датчика температуры pt100 4-20 ма pt100
Текст: нет текста в файле


Оригинал
PDF Pt100 Pt100 Датчик температуры PT100 Паспорт датчика температуры PT100 PT100 класс A преобразователь датчика температуры pt100 4-20 ма
2015 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF Pt100, Pt100 методы 1xPt100 DN25 / DN38
2015 — КАПТЕР PT100

Аннотация: 1XPt100 DIN 3852-A
Текст: нет текста в файле


Оригинал
PDF Pt100, Pt100 Pt100 КАПТЕР PT100 1XPt100 DIN 3852-A
Схема формирования сигнала
для pt100

Реферат: Технический паспорт датчика температуры PT100 Таблица PT100 Таблица сопротивления PT100 Реле pt100 Термопара PT100 NICR-NIal PT100 4-проводной датчик температуры Таблица данных датчика температуры PT100 Датчик температуры PT100
Текст: нет текста в файле


Оригинал
PDF Pt100 Pt100 схема формирования сигнала для pt100 Паспорт датчика температуры PT100 Стол PT100 Таблица сопротивлений PT100 pt100 реле Термопара PT100 NICR-NIal PT100 4-проводной датчик температуры таблица данных pt100 Датчик температуры PT100
2002 — siemens Logo AM2 инструкция

Реферат: Датчик температуры Siemens PT100 LOGO AM2 Программа pt100 Датчик температуры Siemens PT100 2-проводной датчик температуры pt100 3-проводной siemens Логотип с двумя аналоговыми входами Датчик pt100 2-проводной AM2 PT100 siemens Pt100 3-проводной siemens a5e00
Текст: нет текста в файле


Оригинал
PDF 050-1AA00-0BE4, PT100 055-1MD00-0BA0) PT100 siemens Logo AM2 инструкция Датчик температуры Siemens PT100 Программа LOGO AM2 pt100 Датчик температуры Siemens PT100 2-х проводный pt100 температура 3 провода siemens Logo с двумя аналоговыми входами датчик pt100 2wire AM2 PT100 siemens Pt100 3-х проводный siemens a5e00
pt100 лист данных

Реферат: Технический паспорт датчика температуры PT100 PT100 IEC 751 PT100 PT100 IEC B PT100 класс A Датчик температуры PT100 PT100 датчик температуры поверхности PT-100 Техническое описание датчика температуры PT100
Текст: нет текста в файле


Оригинал
PDF Pt100 550oC 100oC) Pt100 -50oC 005oC / мВт Pt100, таблица данных pt100 Паспорт датчика температуры PT100 PT100 IEC 751 PT100 IEC B PT100 класс A Датчик температуры PT100 Датчик температуры поверхности PT100 ПТ-100 Техническое описание датчика температуры PT100
2015 — 1XPt100

Реферат: PT1000 PT-100 RTD 3-проводной преобразователь датчик температуры pt100 PT100 + 3 + провод + температура + датчик + данные + лист Технические данные датчика температуры PT100
Текст: нет текста в файле


Оригинал
PDF Pt100 1xPt100 PT1000 PT-100 RTD 3-проводной передатчик датчик температуры pt100 PT100 + 3 + провод + температура + датчик + данные + лист Паспорт датчика температуры PT100
2014 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF Pt100 Pt100ã Pt100 / 3000 В постоянного тока 24 В постоянного тока 0-20 мА / 4-20 мА / 0-5 В / 0-10 В 12-контактный UL94V-0
2002 — RTD PT100 3-проводной

Аннотация: MCR-SL-PT100-LP-I Pt100 3-проводное соединение цепи датчика температуры pt100 namur NE 43 pt100 4-20 мА MCR-SL-PT100 rtd pt100 4-20 мА соединения датчики температуры pt100 Phoenix / pt100 4-20 мА
Текст: нет текста в файле


Оригинал
PDF PT100 MCR-SL-PT100-LP-I RTD PT100, 3 провода MCR-SL-PT100-LP-I Pt100 3-х проводный Подключение цепи датчика температуры pt100 Намюр NE 43 pt100 4-20 мА MCR-SL-PT100 RTD pt100 4-20 мА соединения датчики температуры pt100 Phoenix / pt100 4-20 мА
2XPT100

Аннотация: Pt30Rh-Pt6Rh 701140 2XPT100 JUMO 90D239-F03 Pt10Rh-Pt Схема термопары типа PT100 jumo pt100 90-D-239 pt10rh-pt тип s
Текст: нет текста в файле


Оригинал
PDF 1-800-554-JUMO KTY11-6 TTL / RS232C 2XPT100 Pt30Rh-Pt6Rh 701140 2XPT100 JUMO 90D239-F03 Pt10Rh-Pt Термопара типа PT100 jumo электрическая схема датчика температуры pt100 90-D-239 pt10rh-pt тип s
2002 — MCR-SL-HT-PT100-I

Реферат: датчики pt100 ДАТЧИК PT100 Датчик температуры PT100 3-проводный PT100 2-проводный датчик температуры -200 до 650 rtd Датчик pt100 DIN43729
Текст: нет текста в файле


Оригинал
PDF PT100 MCR-SL-HT-PT100-I MCR-SL-HT-PT100-I датчики pt100 ДАТЧИК PT100 Датчик температуры PT100 3-х проводный PT100 2-проводной датчик температуры от -200 до 650 rtd pt100 датчик DIN43729
rtd pt100 датчик

Реферат: pt100 4-20 ma PT100 pt100 datasheet преобразователь сигналов pt100 PT100 преобразователь сигнала RTD 4.20 мА 0-5 преобразователь PT100 IEC 751 PT100 мА выход PT-100
Текст: нет текста в файле


Оригинал
PDF PT100, PT100 / 3 PT100 / 2- / 3-проводный rtd pt100 датчик pt100 4-20 мА PT100 таблица данных pt100 конвертер сигналов pt100 Обработка сигнала RTD PT100 Преобразователь 4,20 мА 0-5 PT100 IEC 751 PT100 мА выход ПТ-100
rtd pt100 датчик

Реферат: схема формирования сигнала для pt100 4-20 мА PT100 IEC 751 таблица данных pt100 Схема формирования сигнала для датчика температуры pt100 PT100 техническое описание RTD PT100 pt100 преобразователь сигнала датчика температуры PT100 pt100
Текст: нет текста в файле


Оригинал
PDF PT100, PT100 / 3 PT100 / 2- / 3-проводный rtd pt100 датчик схема формирования сигнала для pt100 4-20 мА PT100 IEC 751 таблица данных pt100 схема формирования сигнала для pt100 Паспорт датчика температуры PT100 RTD PT100 pt100 Датчик температуры PT100 преобразователь сигналов pt100
2007 — интерфейс pt100 к рис.

Аннотация: Схема усилителя pt100 Интерфейс датчика pt100 с микроконтроллером pt100 pic pt100 adc microchip USB PIC18F2550 в сборе.asm pt100 rtd spi-соединение между Pt100 и операционным усилителем PT100 RTD USB для сборки SPI PIC18F2550 .asm
Текст: нет текста в файле


Оригинал
PDF PT100 DS51607B DS51607B-стр. pt100 интерфейс к рис. схема усилителя pt100 Интерфейс датчика pt100 с микроконтроллером pt100 рис pt100 adc микрочип USB PIC18F2550 сборка .asm pt100 rtd spi соединение между Pt100 и операционным усилителем PT100 RTD Сборка USB для SPI PIC18F2550.как м
Указание по применению PT100

Реферат: датчики pt100 PT100 IEC B Указание по применению датчика температуры PT100 класса B pt100 термометр pt100 RTD PT100 3-проводной датчик температуры PT100 3-проводное подключение цепи датчика температуры pt100 MCR-SL-HT-PT100-I
Текст: нет текста в файле


Оригинал
PDF PT100 MCR-SL-HT-PT100-I MCR-FL-HT-PT100-I Примечание по применению PT100 датчики pt100 PT100 IEC B Датчик температуры PT100, класс B инструкция по применению pt100 pt100 термометр RTD PT100, 3 провода Датчик температуры PT100 3-х проводный Подключение цепи датчика температуры pt100 MCR-SL-HT-PT100-I
