Надежность электрического контакта токопроводников имеет важнейшую функцию в эффективности передачи тока и надежности работы любого электротехнического оборудования. Способы соединения проводов непосредственно влияют на снижение переходного сопротивления в разветвлениях проводки и уменьшение потерь тока с понижением температурной нагрузки на токопроводник.

Важность надежного соединения проводов

Ни один монтаж электропроводки не может обойтись без мест соединения, при этом само соединение проводов должно отвечать нескольким параметрам:

• Надежный механический контакт не должен вызывать дополнительного сопротивления, т.к. если оно будет больше, чем у отрезка провода, будет наблюдаться падение напряжения с заметным повышением температуры места соединения проводов.
• Способ соединения проводов должен гарантировать их механическую фиксацию на случай внешнего воздействия растяжения или повышения температуры вследствие токовой перегрузки, при которой провод становится более пластичным, не сохраняя жесткости соединения.
• Использование проводников разного сечения в одной магистрали ограничивает токовую нагрузку по минимальному сечению, а ответвление проводки от силового токопроводника не должно уменьшать переходное сечение и не должно вызывать дополнительного сопротивления в основной электрической магистрали.

Невыполнение данных требований в 90% случаев является причиной перегрузки и выхода из строя проводки с плачевными ситуациями воспламенения, это особенно касается соединения алюминиевых и медных проводов.



Способы соединения электрических проводов

Соединение электрических проводов обязательно должно сопровождаться организацией мест их соединения и распределения, т.е. соединение проводов должно осуществляться только в распределительной коробке, которая по пожарной безопасности дает возможность своевременно локализовать воспламенение в случае КЗ и позволяет контролировать состояние соединения проводов с возможностью их размыкания или дополнительного подключения проводников.

Способы соединения проводов выбираются в зависимости от соединяемых токопроводников:

• Ответвления используются при подключении проводника с малым сечением к основной магистрали с большим сечением. Для таких электрических врезок лучше всего использовать специальные накладные Т-образные клеммы для соединения проводов, которые не нарушают целостности сечения основной электропроводки. При отсутствии возможности установки клемм целостность основного токопровода также не нарушается, а только осуществляется аккуратный съем изоляции, где врезаемый проводник обматывается в 3-4 витка с возвратом и обжимом в 1-2 витка на самом себе же. После чего проводится изоляция врезки.
• Удлинение проводки проще всего осуществить, применив клеммы для соединения проводов, в которые просто вставляются и фиксируются оголенные провода. При отсутствии возможности их использования, соединяемые провода укладываются встык с запасом длины оголенного участка для осуществления обжимных 2-3 витков друг на друге.
• Разветвление проводов также надежнее проводить клеммным способом, но при отсутствии клемм для соединения проводов, выполняется общая соединяющая скрутка оголенных «хвостов» таким образом, чтобы они закрутились в равномерный канат, обеспечив достаточную площадь контакта. Для механической надежности этого способа соединения проводов используют обжимные накладки.

Особенности соединения проводов

• Во избежание нарушения изоляции и возникновения КЗ соединение проводов в распределительной коробке не должно быть сильно уплотненным.
• Соединение алюминиевых и медных проводов должно осуществляться только при помощи клемм, т.к. токопроводники имеют разное электрическое сопротивление, и при отсутствии надежного контакта возникает переходное сопротивление с «отгоранием» алюминиевого провода.
• Соединяемые провода должны иметь запас длины на случай облома токопроводника и повторной необходимости его соединения.
• При невозможности использования для соединения клемм удлиняющие соединения проводки осуществляются со сдвигом (разной длины).



Соединение проводов

Соединение, ответвление и оконцевание проводов должны проводиться с помощью опрессовки наконечниками, сварки, пайки или зажимов (болтовых или винтовых соединений)! При этом в местах соединений необходимо предусмотреть запас длины проводников для возможности повторного соединения. Эти места должны быть доступны для осмотра и ремонта. Все соединения и ответвления проводов должны выполняться в соединительных коробках. Проводники в местах не должны испытывать механических напряжений.

В случае использования коробов в них допускается многослойная прокладка проводов и кабелей. При этом суммарная площадь сечений проводов и кабелей, включая изоляцию не должна превышать 40% площади поперечного просвета короба.

Соединение жил между собой и присоединение их к электроустановочным устройствам должны обладать необходимой механической прочностью, малым электрическим сопротивлением и сохранять эти свойства на все время эксплуатации.
Физические и химические свойства алюминия осложняют выполнение надежного соединения. Алюминий обладает повышенной текучестью и высокой окисляемостью по сравнению с медью. При этом образуется токонепроводящая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту пленку перед выполнением соединения необходимо тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения. Все это создает определенные трудности при соединении алюминиевых проводов.
У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.
Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство алюминиевые провода нельзя спрессовывать в медные наконечники.
При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт. Поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.
Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока. Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом — оловом или припоем.

Соединение и оконцевание алюминиевых проводов
Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем.
Сваривают алюминиевые провода в специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.
Для пайки алюминиевые провода скручивают, а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями.
Технология пайки алюминиевых проводов следующая: с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлест двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил 20-30 мм.
Соединенные скруткой провода нагреть пламенем газовой горелки или паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть с нажимом с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает обслуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем обслуживают и опаивают желобок с другой стороны соединения.

Оконцевание проводов выполняют после их прокладки
Однопроволочные провода присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт.
Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода может быть придан вид крючка или колечка.

Концы многопроволочных проводов снабжают наконечниками, которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают. Опрессовку запрещается проводить при помощи молотка и зубила.
Во всех случаях соединения, ответвления и оконцевания проводов места соединения их между собой и с наконечником обматывают изоляционной лентой в несколько слоев. В соответствии с правилами электрическая прочность изоляции в месте соединения или ответвления должна быть не ниже, чем прочность изоляции в целом.
Для соединения алюминиевых и медных проводов между собой наиболее приемлем способ соединения винтовыми сжимами, если нет специального инструмента и приспособлений. Конструкция контакта должна обеспечить постоянное давление и ограничить выдавливание проводов. Собирать зажим при присоединении алюминиевых проводов необходимо со всеми деталями (винт, прижимная шайба, шайба плоская, контактная пластина), так как отсутствие любой детали приведет к ухудшению контакта.
Для присоединения провода к зажиму с конца провода снимают изоляцию. Нож держат под углом 10-15° к поверхности жилы. Провод зачищают до блеска и смазывают кварцево-вазелиновой пастой, затем загибают конец жилы в виде колечка; загибают по часовой стрелке, то есть по направлению вращения крепящего винта.
Внутренний диаметр кольца должен быть несколько больше, чем диаметр контактного винта.
Винтовые зажимы для однопроволочных алюминиевых и многопроволочных медных жил снабжаются фасонной шайбой или шайбой-звездочкой, препятствующей выдавливанию жилы из-под крепления, а алюминиевые жилы — и разрезной пружинной шайбой, обеспечивающей постоянное давление на жилу. Стальные детали, а также детали для соединения с алюминиевыми проводами должны иметь антикоррозийное гальваническое покрытие. С конца провода, подготавливаемого для изгибания в кольцо, срезают изоляцию на длине, равной трем диаметрам винта плюс 2-3 мм. Чтобы отдельные проволочки многопроволочной жилы не расходились, их свивают в плотный жгутик. Жилы зачищают мелкой наждачной бумагой, смазанной вазелином. Подготовленный конец жилы круглогубцами (или пассатижами на круглой оправке) изгибают в кольцо с диаметром отверстия, соответствующим винту. Изгиб кольца на винтовом зажиме должен быть направлен по часовой стрелке. Зажимной винт или гайку затягивают до полного сжатия пружинной шайбы и дожимают еще примерно на половину оборота.
Соединение проводов методом опрессовки широко применяется при монтаже внутренних, внешних электропроводок и воздушных линий электропередач. Опрессовку выполняют ручными клещами, механическими и гидравлическими прессами с помощью сменных матриц и пуансонов.
Для соединения жил служат гильзы ГАО, ГА, для оконцевания — наконечники ТА, ТАМ и др.

Соединение и оконцевание медных проводов
Соединение, ответвление медных проводов сечением до 10 мм2 рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода площадью сечения до 6 мм2, а также многопроволочные с небольшими площадями сечений паяют по скрутке. Жилы с площадью сечения 6-10 мм2 соединяют бандажной пайкой, а многопроволочные провода — скруткой с предварительной расплеткой проволок. Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10-15 наружных диаметров соединяемых жил.
Для пайки применяют свинцово-оловянный припой (ПОС) и канифоль. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как они постепенно разрушают места паек.

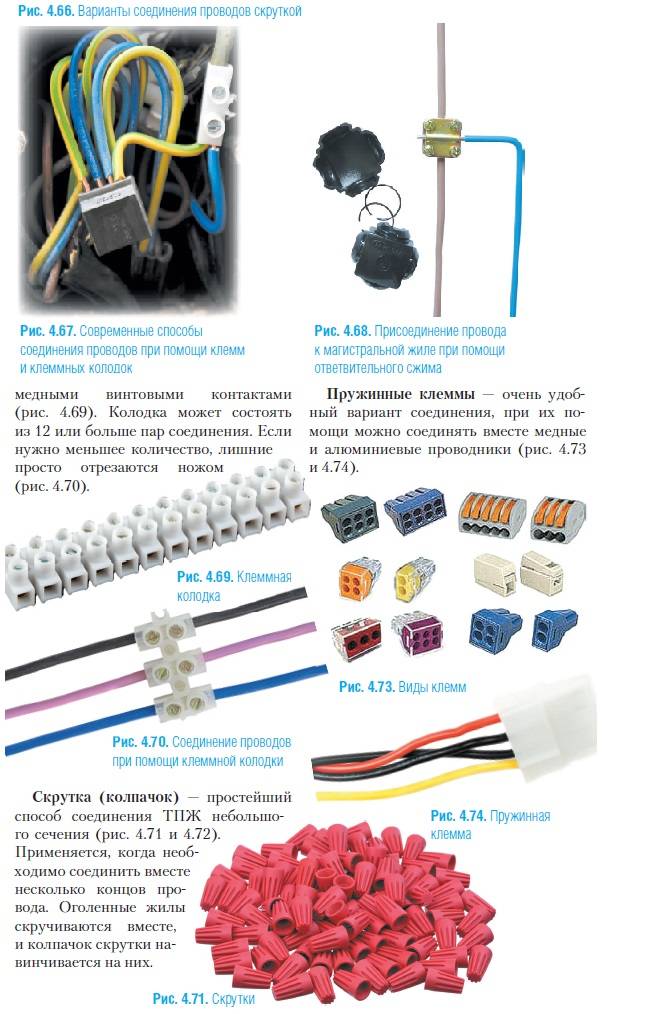

Существует множество способов соединения проводов. Однако самый лучший и надежный способ соединения медного проводника, а именно его вы и будете использовать, это скрутка с последующей сваркой (пайка то же хорошо). В процессе сварки происходит сплавление проводников между собой, тем самым создается эффект неразрывности электропроводки (цельного провода). В результате этого исчезает переходное сопротивление в месте контакта и следствие — не происходит его нагрев (скрутки). Многие остальные способы хоть легче, быстрее и проще в монтаже, однако не дают такого результата, а именно он нам и нужен.

Соединение пружимно-зажимными устройствами

Соединение изолирующими зажимами

Соединитель винтовой

1.Скрутка

2.Опрессовка гильзой

3.Изолирование

Соединение силовых проводов

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

 Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:



Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

• использовать для соединения одножильных проводов
• для многожильных применять втулочные наконечники
• соблюдать указанные токи
• периодически подтягивать прижимные винты





Пружинные клеммники WAGO

Многоразовые, серия 222

 Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

• самый быстрый способ соединить провода
• можно соединять многожильные провода
• можно одновременно соединять провода разных диаметров
• можно использовать одновременно и медные и алюминиевые провода
• надежная фиксация — отсутствие нагрева
• закрытая конструкция исключает замыкание
• соединение не требует профессиональной подготовки
• есть возможность измерения напряжения



Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:

 Одноразовые, серия 773





Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.



 Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

• быстрое соединение
• небольшой размер
• надёжная фиксация
• нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

• первые две цифры — ток в Амперах (25 А)
• две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

• прижимает не винт, а пластина всей плоскостью
• блоки реально выдерживают заявленный ток
• прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
• возможность соединять провода разных диаметров и из разных материалов

Недостатки:

• винты необходимо периодически подтягивать
• проводящая пластина стальная, а не латунная
• пластмасса не термостойкая
• большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

Соединение проводов электропроводки | ehto.ru

Вступление

Соединение проводов электропроводки важно для безаварийной работы электросети квартиры и дома. Для правильного соединения проводов, нужно знать о планируемой нагрузке сети и знать, как соединять провода из различных материалов. Неправильное соединение приводит к нагреву проводов и мест их соединения.

Свойство нагрева проводов при прохождении электрического тока активно используется не только в быту, но во многих областях промышленности и производства. Например промышленные нагреватели, используемые в экструдерах, литьевых и пресс формах нагреваются за счёт спиралей с высоким электрическим сопротивлением помещенных в керамическую оболочку.

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

• Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
• Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

Но, все же, самим делать такие скрутки не нужно. Есть масса вариантов, чтобы сделать правильное соединение проводов электропроводки из меди и алюминия.

Правильное соединение проводов электропроводки из меди и алюминия

Самое надежное соединение  это сварка концов скрученных проводов. Сварка приводит к диффузии (взаимному проникновению) материалов друг в друга. В монтажных условиях применима сварка плавлением с использованием активных флюсов ВАМИ, Ф-54А. (не путать пайку с плавлением).

Но еще раз повторюсь, все затраты на соединение меди и алюминия скруткой, по правильной технологии, не стоят этого. Можно использовать другие виды соединений проводов, о которых речь далее.

Соединение проводов электропроводки – технологии соединений

Согласно ПУЭ изд. 6 (pue_6), пункт 2.1.21. соединять жилы проводов можно только:

• Опрессовкой концов жил;
• Сваркой скрученных проводов;
• Пайкой жил;
• С помощью винтовых и болтовых зажимов (сжимов).

К слову, говоря. В ПУЭ изд.7 о соединение проводов электропроводки в жилых помещениях ничего нет. Есть пункт 4.2.46, в котором запрещается скрутка проводов в открытых распределительных устройствах. И все!

Продолжим про разрешенные соединения проводов.

Опрессовка концов жил для их соединения

Опрессовка концов жил относится к наиболее надежному соединению проводов. Правда, для опресовки нужен специальный инструмент.

• Опрессовываются жилы проводов из одного материала.
• Для опрессовки нужна гильза нужного размера. Размер гильзы должен точно соответствовать суммарному сечению соединяемых жил. Провода зачищаются на длину гильзы плюс 10 мм.
• Оголенные жилы вставляются в гильзу, и гильза прессуется специальным инструментом. Инструмент для опресовки не дорогой, но универсальный. Им можно качественной зачищать (снимать изоляцию) провода и опресовывать гильзы различного сечения.

В индивидуальных домах метод опрессовки применяется для присоединения оконечных гильз к проводам заземления и их присоединения к ГЗШ (главной заземляющей шине) через болтовое соединение.

Для квартир этот метод подходит для многожильных жил кабелей. Многожильные жилы прессуются не гильзами, а наконечниками штыревыми втулочными изолированными (НШВИ).

Многожильный провод зачищается, оголенный жилы скручиваются пальцами, вставляются в наконечник и наконечник опресовывается по всей длине. Опять-таки, для качественного соединения нужен специальный инструмент.

Сварка жил проводов и кабелей

Сварка наиболее целостное соединение проводов. При сварке жилы проводов проникают друг в друга, образуя наиболее плотное соединение.

Технология сварки следующая:

• Провода зачищаются на 50-60 мм;
• Оголенные провода скручивают;
• Конец скрутки откусывают;
• На жилу цепляют землю, к концу скрутку подносят угольное жало, производится сварка в течение 1-2 секунд;
• Остывшее соединение изолируют.

Пайка проводов одного материала

Паяются алюминиевые провода 2,5 -10 мм. Концы проводов зачищаются, потом зачищаются до блеска и скручиваются двойной скруткой. Паяется скрутка пропановой горелкой.

Для квартиры пайка практически не применяется. Она интересна в частном домостроении, при подключении питания и расключения алюминиевых проводов питания сечением от 10 мм².

Медные провода, сечением 1,5, мм также скручиваются и паяются паяльником. Используется припой типа канифоль.

Винтовые зажимы, пружинные и винтовые клеммы

Винтовые зажимы и появившиеся пружинные клеммы остаются самым рекомендуемым способом соединения проводов. Разберемся с ним подробно.

Клемники белые, полиэтиленовые

Такой тип клемников нужно использовать, только для подключения маломощных приборов, например, светильников. Причина в следующем. Соединение в этих клеммах винтовое, провод прижимается только поверхностью винта. Отдельный винт очень плохо прижимает многожильный провод, прижимая, алюминий он его сдавливает, и со временем такое винтовое соединение ослабевает. Ослабевшее соединение приводит к повышению температуры и оплавлению изоляции клемника. При малых токах, искрения, конечно, не будет, просто нарушится соединение и появится неисправность электропроводки.

Клемные колодки

Надежное соединение проводов электропроводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговечное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недостаток, большой размер колодки.

Клемники WAGO

Теперь о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые популярные из таких клемм клеммы фирмы WAGO. Но и здесь не все так просто.

Клемники WAGO разделяются по расчетным токам, которые могут проходить через них.

В продаже есть следующие серии клемников WAGO.

• Серии 221 (на ток 32 А и жилы до 4 мм²), серия 773(для меди и алюминия, на ток 25 А/16А).
• Взамен серии 773 вышла серия 2273, она более компактна.
• Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
• Не стоит забывать про одножильный соединитель, серии WAGO 224.

Подробно о сериях разъемов WAGO, можно  почитать в статье «Разъемы WAGO».

Скрутка колпачками

Есть специальные колпачки для скрутки проводов. На гильзе колпачка есть специальные ножи, которые нарезают на скрутке борозды. Это усиливает сцепление проводов и уменьшает их окисление, в местах соединений.

На этом про соединение проводов электропроводки все.

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

Знакомый электрик показал необычный способ соединения проводов | Сделай Самоделку

Всем привет! Может этот способ и не новый, но я о нём точно не знал, пока мне не показал его мой знакомый. Способ довольна интересный, пробовал соединять так мягкий многопроволочный провод, получился плотный узел, а вот с однопроволочным проводом всё не так однозначно, место соединения двух проводов было не плотным, в общем смотрите сами и делайте выводы! Надеюсь информация будет вам полезна.

Итак, для того что бы соединить два провода этим способом, необходимо для начала снять изоляцию с них, примерно пять сантиметров.

Далее загибаем два конца провода как на фото ниже.

Теперь для того что бы было удобнее, представим что коричневый провод у нас левый, а голубой правый. Берём коричневый провод в левую руку и держим горизонтально, что бы его конец смотрел в вверх. В правую руку берём голубой провод и продеваем конец коричневого провода в петлю голубого с сзади.

Конец голубого провода продеваем в петлю коричневого провода.

Теперь сильно тянем за концы проводов и петля затягивается, затем скручиваем оставшиеся концы и соединение готово!

Такое соединение получается очень прочным на разрыв, я пытался порвать его но безуспешно, даже концы не распутались, скорее сам провод порвётся чем такое соединение. Конечно не все провода поддаются такому соединению, например толстые однопроволочные провода соединить очень сложно, многопроволочные соединяются практически все.

Остаётся вопрос в том, на сколько такое соединение надёжное в плане безопасности и можно ли так соединять электрические провода, пишите своё мнение в комментариях! Ниже оставлю видео где ещё раз покажу весь процесс поэтапно, если статья была непонятной. 🙂

Внимание! Я не являюсь электриком и поэтому ни кого не учу, в статье я лишь показал способ который мне показали самому, а я показал его вам. В комментариях можно почитать мнение опытных электриков и решить стоит ли соединять таким способом провода или нет, на сколько такое соединение безопасно и имеет ли место быть. Спасибо всем за внимание!

Как соединить провода не скручивая их между собой? на портале Сделай сам

На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.

Но бывает еще и такое, что в корне не правильно.

Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.

К счастью, есть верный выход из ситуации.

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:

Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

В нее нужно засунуть концы проводов и закрутить винтики:

В сложенном виде, то есть в нормальном, она выглядит вот так:

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.

— если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.

— Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.

— Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.

И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.

То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

Terminal Blocks серии TB

Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

Внутри состоит из двух винтиков и пластины:

Тут нужно обкрутить вокруг винтика и прижать пластиной:

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.

.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

Самозажимные клеммы(WAGO, REXANT серии 773)

Выглядят они вот так:

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

Вот что происходит, когда в нее засовывают провод:

То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.

В эту клемму можно, не боясь, запихивать даже алюминиевый провод.

Вот точно такие же, но прозрачные клеммы:

Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.

Клеммы WAGO серии 222

Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.

У этих клемм есть рычажки:

Когда рычажок поднят — то нужно вставить провода и зафиксировать, опустив рычажок:

Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

ScotchLok, электрический соединитель с врезным контактом.

Эти соединители подходят для слабых электрических приборов.

Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:

А может быть и 2 пластины:

Так выглядит провод после заделки:

Для больших токов

Для таких случаев существуют вариации гильз:

Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:

В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:

Успехов вам и соблюдайте технику безопасности при работе с электричеством!

Автор: vvzvlad

Как правильно соединить провода из разных металлов

Ответ вроде бы простой, но тем не менее часто соединяя провода, электрики и люди, которые делают электромонтажные работы самостоятельно, нарушают основные требования к электрическим контактам. К чему это приводит? В лучшем случае к обгоранию проводов в месте соединения, в худшем к воспламенению и обширному пожару. Чтобы этого не произошло, далее в статье будут рассматриваться основные способы соединения проводов при ведении электромонтажных работ.

Методы соединения:
-скруткой;
-через клемму;
-через зажим;
-болтовое соединение;
-пайка;
-через наконечники.

Соединение проводов методом скручивания.
Это самый быстрый и простой способ соединить один или несколько проводов, поэтому он используется чаще других. Если провода скрутить правильно, то при использовании их в домашней сети с небольшой нагрузкой, они прослужат долго без напоминаний о себе.
Частые ошибки при соединении проводов методом скрутки.
Самая частая ошибка которую допускают монтажники — это скручивание жил разных металлов (медь с алюминием). При таком соединении в скрутке происходит сложный процесс электролиза, что приводит к разрушению самого металла. Он покрывается окислами и рытвинами. Все это приводит к плохому контакту в месте соединения, и впоследствии нагреву. В конце концов проводники просто обгорают друг от друга. Это сопровождается запахом паленой изоляции, потрескиванием, а иногда и возгоранием.
Как сделать скрутку из проводов с разными металлами правильно.
Найти небольшой отрезок луженого провода

и снять с него изоляцию. Далее распушить жилы и равномерно накрутить их на алюминиевый провод. С помощью плоскогубцев, с усилием обвить вокруг него медный проводник.

В конце, загнуть лишнее на эту скрутку.

Теперь медь соприкасается непосредственно с алюминием через луженый провод. И это не даст возникновению электролиза на разных проводниках.
Соединение через клемму.
Наличие клемм также может облегчить эту работу и обеспечить качественное соединение. Видов клемм бывает очень много, но принцип у них один и тот же. На фото видно два вида клемм, которые часто можно увидеть в разных устройствах.

Например, в светильниках дневного света, в месте соединения питающих проводов. Также эти клеммы есть свободно в продаже и могут составлять 10 шт. и более в длину. Купив такой блок, можно просто отрезать нужное количество элементов ножом. Соединить проводники из разных металлов в клемме не составляет особого труда. Сначала нужно снять изоляцию с окончания проводов на 3—4 мм, чтобы оголенный участок сильно не выходил за пределы клеммы.

Откручиваем винты до свободного прохождения жил проводов, и вставив, зажимаем их.

Не стоит прилагать слишком много усилия, иначе хрупкая резьба «сорвется», из-за чего потребуется заменить клемму. Такое соединение довольно надежное. При токе до 1,5 кВт оно свободно справиться со своей задачей. Все зависит от того, какую клемму применить. Здесь рассматривается самая слабенькая, используя более мощную, ток протекания может быть увеличен. Кроме варианта соединить провода из разного материала, клеммы с успехом можно использовать для наращивания длины. Такое может пригодиться в случае, когда провод в коробке настолько короткий, что не хватает, чтобы сделать скрутку. Вот тут и поможет клемма. То же касается обломанного провода, выходящего с потолка на светильник. Это кстати говоря, очень частая проблема. Даже если немного проводника еще торчит с потолочной плиты, клемма с успехом поможет удлинить его.
Соединение через зажим. Иногда под рукой может оказаться вот такой, или подобный ему зажим.

То проблему с соединением можно решить с его помощью. Как это сделать понятно из фотографии.

После того как винты надежно зажаты, весь этот оголенный участок, нужно изолировать липкой ПВХ лентой.
Болтовое соединение.
Болты, гайки и шайбы всегда найдутся под рукой. Поэтому за неимением зажимов и клеммов они тоже сгодятся. Кстати сказать, на болтах больших размеров, делают довольно качественные соединения мощных кабелей большого сечения, и этот метод до сих пор с успехом используется на промышленных предприятиях.
Итак, вам понадобиться:
-болт нужной длины;
-гайка;
-три широкие шайбы.

Сначала на болт одеваем одну шайбу, далее, можем круглогубцами сделать кольца или просто плоскогубцами обвить проводник вокруг резьбы.

Загибать нужно по движению резьбы. То есть так, чтобы при закручивании гайки, петля не разжималась в стороны.
Шайба между двумя проводниками не даст им соприкасаться, и предотвратит эффект электролиза, разрушающий металлы.

Пайка.
Соединение пайкой считается наиболее качественным, так как сопротивление в этом месте становится минимальным. Некоторые сами пропаивают скрутки в коробках, улучшая таким образом соединение. Но это можно сделать с медью. А алюминий не очень хорошо паяется. Да, можно применить разные кислоты и присадки, но они, как правило, сами со временем разрушают соединение.
Но с помощью канифоли и олова можно залудить медный проводник. И после этого спокойно скрутить его с алюминиевым. Соединение также получится довольно качественное.

Наконечники.
Если вы найдете такие наконечники, то будет совсем хорошо. Это одно из надежнейших видов соединения. Вставляем провода в наконечники, и зажимаем их с помощью плоскогубцев, а после дожимаем молотком и наставкой.

Наконечники должны быть луженые, или нужно алюминиевый проводник, обвернуть луженным проводом перед тем, как вставить в отверстие наконечника. После наконечники следует сжать болтом с гайкой, и все изолировать лентой.
Заключение.
Конечно, сейчас существуют более продвинутые методы и приспособления для соединения проводов, но их нужно покупать и осваивать, на что уходит лишние деньги и время. Старые—добрые методы, описанные выше, еще долго будут использоваться, и также долго прослужат верой и правдой. Так зачем же платить больше?!

Как сделать безопасное подключение провода

Хороший день для электрика не заканчивается тлеющим и трясущимся, как один из тех героев мультфильмов, которые коснулись провода под напряжением. Чтобы этого никогда не случилось с вами, при установке соединителя проводов обратите внимание на некоторые меры предосторожности и советы по электробезопасности.

Совет № 1: Отключите питание

Первое, что вы хотите сделать перед тем, как приступить к подключению проводов, — это убедиться, что вы отключили автоматический выключатель.Даже если автоматический выключатель был выключен, вы должны убедиться, что в проводе не течет электричество. Используя бесконтактный тестер напряжения, вы сможете подтвердить, что электричество отключилось. Также настоятельно рекомендуется надевать резиновые перчатки во время этого процесса, чтобы снизить вероятность поражения электрическим током.

Совет № 2: Зачистите изоляцию

Во-вторых, вы хотите удалить всю изоляцию, которая может быть на проводах.Для этого обычно используют инструмент для зачистки проводов. Если вы ищете новый инструмент для зачистки проводов или покупаете его впервые, подумайте о приобретении устройства, которое может работать как в качестве устройства для резки проволоки, так и в качестве устройства для снятия изоляции.

Если вы не знаете, сколько изоляции нужно снять, чтобы обеспечить надежное и правильное электрическое соединение, вы можете посмотреть на упаковку или заднюю часть самого разъема.

Совет № 3: Выберите разъем

Тип разъема, который вы решите использовать, может изменить способ сращивания провода.К ним относятся гайки для проводов, рычажные соединители, вставные соединители и многое другое. Мы рекомендуем использовать разъемы марки Wago, которые бывают нескольких типов. Все они просты в использовании, независимо от того, что вы выберете.

Совет № 4: Создайте надежное соединение

Независимо от того, какой тип разъема вы решите использовать, убедитесь, что вы создаете надежное электрическое соединение. Плохое электрическое соединение похоже на лежачий полицейский на дороге. Это приведет к замедлению электрического тока, создавая трение и нагрев.Слишком слабое соединение также может привести к тому, что электричество будет передаваться по воздуху от одного проводника к другому; это называется дугой.

Оба эти фактора представляют опасность пожара, поэтому вам необходимо убедиться в наличии надежного соединения, чтобы избежать этого. Рычаг Wago и вставляемый разъем имеют отверстие, которое позволяет вам проверять электрическую непрерывность или напряжение, не отсоединяя провода, и это поможет при создании длительного соединения.

Обязательно примените то, что вы узнали из этого блога, в своих приложениях для электромонтажа.Всегда приятно получить несколько советов о том, на что обращать внимание, когда вы выполняете электрические работы. Ознакомьтесь с некоторыми другими блогами, которые могут оказаться полезными для процесса подключения ниже.

Оставайтесь на связи

Какие меры предосторожности вы принимаете при подключении проводов? Поделитесь с нами своими мыслями сегодня!

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Подробнее:

Часто задаваемые вопросы о соединениях RS-485, 2-проводный RS485 / RS232

Как мне выполнить соединения RS-485? Сначала проверьте схему соединений и спецификации устройств, которые вы хотите подключить, чтобы определить, требуется ли вам «2-проводное» соединение RS-485 или «4-проводное» соединение RS-485.Если вы не можете получить эту информацию до выбора преобразователя или последовательной карты, выберите преобразователь или устройство, которые можно легко настроить для работы в любом режиме с помощью переключателей, перемычек или других опций. Чаще всего вы будете настраивать и подключать карту или преобразователь в качестве ведущего к одному или нескольким ведомым устройствам. Ниже приведены рисунки для трех типов 2-проводного подключения Master и одного типа 4-проводного подключения. Обычно терминатор не требуется для скоростей передачи 19,2 КБ или ниже на расстоянии до 4000 футов.(1220 м), поэтому на упрощенных рисунках он не показан. (см. примечание на стр. 3 относительно маркировки и распиновки) Рисунок 1 применим ко многим серверам Ethernet / Serial и некоторым преобразователям RS-485 B&B, таким как 485SD9TB, 485LPRJ, 485SD9R, 485SD9RJ. Рисунок 2 относится к нескольким моделям преобразователей B&B, таким как 485DRC, 485LDRC, 485LDRC9 и 4WSD9R. Два переключателя установлены на 2 Вт или на 2-проводной режим RS-485. Рисунок 3 относится к большинству преобразователей или последовательных карт B&B RS-485, которые можно настроить для 2-проводной или 4-проводной работы, а также для некоторых 2-проводных преобразователей, которые используют одну и ту же печатную плату для модели RS-422. Проверьте схему Data Sheet или блок-схему. Рисунок 3 также используется для повторителей / оптических изолированных повторителей, таких как 485RPTR, 485OP, 485OPDR. Устройство RS-422 не поддерживает три состояния передатчика, поэтому оно не может использовать эти соединения. Некоторые модели преобразователей: 485BAT3, 485COR, 485CON, 485COSR, 485COSN, 485CSP2, 485TBLED, 485LP9N, 485LP9, P485BTB1, 485HSPR. 4-проводное соединение Это соединение используется для одного Мастера в 4-проводной системе. Когда используется только один мастер, он может быть установлен в режим RS-422, поскольку нет необходимости совместно использовать пару проводов передачи для приемников всех устройств. Все устройства должны быть RS-485 и Tri-state, так как одна и та же пара проводов к приемнику должна использоваться передатчиками всех устройств. Преимущество 4-проводного подключения заключается в том, что все устройства видят только команды от Мастера, и ни одно Устройство не видит ответы от других устройств.Задержка на разворот также не требуется. Соединения с несколькими мастерами 2-проводный Multi-Master Подключите дополнительные мастера так же, как любое устройство (рис. 1-3), соблюдая полярность линий данных A и B. Все устройства должны иметь возможность игнорировать команды для других устройств и игнорировать ответы от других устройств. Любое устройство может передавать данные всем остальным, если это разрешено, или установлен специальный протокол, позволяющий избежать конфликтов данных.Обычно устройства относятся к типу Slave и отвечают только на запросы от Master Device. 4-проводный Multi-Master Это соединение менее распространено, Мастер 2 может быть где угодно в сети и может использоваться для сбора данных, возвращаемых с устройств. Он может отслеживать данные только с устройств, но не может отслеживать запросы данных от другого Мастера без дополнительных подключений. Только один Мастер может разговаривать с Устройствами одновременно, поэтому один Мастер должен прекратить передачу на время (чтобы избежать конфликтов данных), чтобы другой Мастер мог получить доступ к тем же устройствам, или использовать какой-либо программный протокол, установленный для совместного использования Устройства.Когда ведущее устройство 2 используется в качестве резервного, программа на ведущем устройстве 2 начинает опрос устройств, когда ведомые устройства перестают отвечать в течение заданного времени. Примечание по маркировке выводов RS-485: Иногда устройство маркируется с полярностью, обратной полярности по сравнению с обычными стандартами RS-485, где линия Data A или TD (A) / RD (A) обозначается (+), а линия Data B линия или TD (B) / RD (B) равно (-). В системе с 2-проводным подключением попробуйте поменять местами линии, чтобы увидеть, ответит ли устройство. В системе с 4-проводным подключением попробуйте поменять полярность принимающей пары и полярности передающей пары.Если соединения неправильные, вы не сможете общаться, потому что биты данных перевернуты, но смена полярности ничего не повредит. Маркировка Rx или Tx может использоваться вместо TD и RD или в 2-проводной системе, TxRx + и TxRx- или Dx + и Dx- для линий данных. Используется множество схем именования. Распиновка RS-485 также имеет множество вариаций, нет единого стандартного расположения выводов или типа разъема, DB9, DB15, DB25, RJ-11, RJ-12, RJ-45 или разъема DIN.

Преобразователи RS-232 в RS-485 Изоляторы RS-232/485 Ethernet для последовательного порта

Изготовление кабельных сборок и жгутов проводов по индивидуальному заказу

Производство кабельных сборок, выводных проводов, жгутов проводов и электромеханических сборок — это то, что мы делаем лучше всего в Excel Connection.Превосходить ожидания наших клиентов по качеству, доставке и стоимости за счет постоянного улучшения и взаимодействия с клиентами — вот то, как мы делаем это лучше, чем кто-либо другой.

От больших объемов простых подводящих проводов до небольшого количества очень сложных жгутов проводов — Excel Connection обслуживает клиентов и проекты любого размера. Наш производственный объект площадью 30 000 квадратных футов в Милуоки, штат Висконсин, имеет возможности и персонал для обработки проволоки, чтобы удовлетворить потребности клиентов сегодня, и имеет потенциал для увеличения дополнительных 30 000 квадратных футов по мере роста потребностей.

Excel Connection имеет подтвержденную репутацию высокого качества и своевременной доставки нестандартных проводов и кабелей. Более 30 лет мы предлагаем решения практически для всех ваших потребностей в распределении электроэнергии.

ЗАПРОСИТЕ ЦЕНУ СЕГОДНЯ

Контрактное производство электрического оборудования с полным комплексом услуг

У нас есть полный спектр автоматизированного оборудования и высококвалифицированный персонал, которые добавят ценности вашему проекту с помощью услуг и возможностей, в том числе:

• Инвентаризация, управляемая поставщиком (VMI), до 26 оборотов в год
• Быстрая 48-часовая доставка прототипов
• Комплектация и упаковка компонентов
• Кабели большого сечения до 777 MCM
• Комплекты проводов более 400 проводов
• Жгуты проводов более 250 проводов, целостность проверена
• Защитные покрытия для оплетки, ткацких станков и Mil-Spec
• DIN-рейка / клеммная колодка в сборе
• Доставка на место
• Оборудование для перемещения материалов весом более 15 000 фунтов
• Доставка по всему миру
• Сертификат UL
• Стандарты качества IPC620
• Сертификат ISO 9001: 2015

Узнайте больше о наших услугах по контрактному производству или свяжитесь с нами через Интернет, чтобы начать разговор.

Ознакомьтесь с заводским обзором Excel Connection

Что нового в @ Excel Connection

---

---

---

---

---

---

Эксклюзивные загрузки Excel Connection

Зарегистрируйтесь, чтобы получить доступ к эксклюзивным техническим документам и другому контенту, недоступному на нашем веб-сайте.

подключений | Проволока | Фэндом

Актеры и съемочная группа Wire часто сотрудничали в других проектах. Wire упоминается в музыке и в других сериях. Подробную информацию о соединениях с по можно найти здесь.

Телевидение

Дэвид Саймон

Ричард Прайс

Эрик Овермайер

• Bosch (Amazon, 2015-настоящее время)
• Человек в высоком замке (Amazon, 2015-2019)

HBO

Драмы

Комедии

• Антураж
• Полет Конкордов
• Умерь свой энтузиазм
• Lucky Louie

Полицейские процедуры

• Франшиза Law & Order
• NYPD Синий (ABC, 1993-2005)
• New York Undercover (FOX, 1994-1999)
• Третья стража (NBC, 1999-2005)
• Бит (UPN, 2000)
• Франшиза CSI
• Щит (FX, 2002-2008)
• Без следа (CBS, 2002-2009)
• Морская полиция: морская служба уголовных расследований (CBS, 2003-настоящее время)
• The Closer (ТНТ, 2005-2012)
• Мыслить как преступник (CBS, 2005-2020)
• Новый Амстердам (FOX, 2008 — Эрик Овермайер)
• Голубая кровь (CBS, 2010-настоящее время)

Криминальная драма

• Шкворень (NBC, 2003)
• The Kill Point (Спайк, 2007)
• Черные Доннелли (NBC, 2007)
• Братство (Showtime, 2006-2008)
• Взломать (CBS, 2002-2004)
• Обосновано (FX, 2010-2015)
• Во все тяжкие (AMC, 2008-2013)
• Босс (Starz, 2011-2012)
• Longmire (A & E / Netflix, 2012-2017)
• Peaky Blinders (BBC, 2013-настоящее время)
• Мощность (Starz, 2014-2020)
  • Power Book II: Ghost (Starz, 2020-настоящее время)
• Родословная (Netflix, 2015-2017 — Деннис Лехан)
• Better Call Saul (Netflix, 2015-настоящее время)
• Narcos (Netflix, 2015-2017)
• Подземный (WGN, 2016-2017)
• Mr.Mercedes (Аудитория, 2017-2019 — Деннис Лехан)
• Narcos: Mexico (Netflix, 2018-настоящее время)

Юридическая драма

• Практика (ABC, 1997-2004)
• Улица 100, (A&E, 2001-2002),
• Queens Supreme (CBS, 2003)
• Рядом с домом (CBS, 2005-2007)
• Осуждение (NBC, 2006)
• Повреждения (FX / Audience, 2007-2012)
• Хорошая жена (CBS, 2009-2015)
• Американская преступность (CBS, 2015-2017)
• Goliath (Amazon, 2016-настоящее время)
• Billions (Showtime, 2016-настоящее время)
• The Good Fight (CBS, 2017-настоящее время)

Прочие серии

Пленка

Ричард Прайс

Деннис Лехан

• Таинственная река (2003)
• Ушел, ребенок, ушел (2007)
• Остров проклятых (2010)
• Капля (2014)
• Живая ночь (2016)

HBO Films

Криминальная драма

Фильмы прочие

• Делай правильно (1989)
• Da 5 Bloods (2020)

Музыка

Билли Вудс

Книги

Дэвид Саймон

Ричард Прайс

Джордж Пелеканос

Романы

• Shoedog (1994)
• Драматический город (2005)
• Ночной садовник (2006)
• Поворот (2008)
• Дорога домой (май 2009 г.)

Серия Ник Стефанос

• Расстрел (1992)
• Поездка Ника (1993)
• По реке, куда уходят мертвецы (1995)

D.C. Quartet Series

• Большой взрыв (1996)
• Король Сукерман (1997)
• Сладкое навсегда (1998)
• Позор дьявола (2000)

Дерек Стрэндж и Терри Куинн Серии

• Прямо как дождь (2001)
• Ад, чтобы заплатить (2002)
• Цирк душ (2003)
• Hard Revolution (2004)

Кажется, мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Custom EL Wire Connection

Custom EL Wire Connection

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве электронной конфиденциальности, нам необходимо запросить ваше согласие на установку файлов cookie. Учить больше.

Разрешить файлы cookie

Ellumiglow Citron Yellow EL Wire с сваркой

было 6 долларов.00 Специальная цена 5,00 долл. США

Хотите проволоку нестандартной длины, но все равно не хотите паять? Добавьте это в корзину, и мы сделаем за вас всю работу! Теперь ваш EL Wire на ноге может хорошо светиться, как и комплект. Этот товар подходит для одного подключения, поэтому, если вы заказываете несколько цветов, обязательно получите несколько подключений!

Хотите проволоку нестандартной длины, но все равно не хотите паять? Добавьте это в корзину, и мы сделаем за вас всю работу! Теперь ваш EL Wire на ноге может хорошо светиться, как и комплект.Приобретая этот товар, вы получаете одно соединение, поэтому, если вы заказываете несколько цветов или разной длины, обязательно получите несколько соединений! Из-за трудоемкого процесса создания соединений вы должны приобрести минимум 2 фута провода на каждое индивидуальное соединение.

Дополнительная информация

Производитель	Ellumiglow
Технические характеристики	НЕТ
Артикул	CELW

Пожалуйста, войдите со своим адресом электронной почты или создайте учетную запись.

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова.
