Провод РКГМ: технические характеристики, расшифровка, применение

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

  • буква «А» в начале отсутствует, что означает – жилы медные;
  • Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
  • Г – провод гибкий, не бронированный;
  • М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Из чего состоит термостойкий проводник

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

  1. Номинальное напряжение (переменное) – до 660 В.
  2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
  3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
  4. Относительная влажность воздуха 100% при температуре не выше +35°С
  5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
  6. Гарантийный срок службы 8 лет.
  7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Размеры, наружный диаметр и вес

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

  1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
  2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
  3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
  4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой. Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм

2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.).

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам.

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

  • Камкабель;
  • Уралкабель;
  • Рыбинсккабель;
  • Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Тест изоляции — часть 1

Тест изоляции часть 2

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

Провод РКГМ: технические характеристики, расшифровка

Провод РКГМ активно используется для промышленных и бытовых целей. Благодаря уникальным свойствам, подобные изделия устанавливают в помещениях с высокой температурой. Некоторые используют данное средство на объектах, которые подвергаются различным агрессивным химическим средам. Ведь это изделие может выдержать воздействие ультрафиолетовых лучей.

Что это такое

Если подсоединить электрооборудование с напряжением до 660 вольт, тогда придется выполнить ряд дополнительных действий. Специалисты запрещают использовать обычный силовой кабель для подобных целей. Поэтому производители разрабатывают специальные модели. Среди них можно выделить провод РКГМ.

Термостойкий проводник

Маркировка кабеля расшифровывается следующим образом:

Если буква «А» отсутствует, тогда жилы проводника изготовлена из медного материала. Но если она имеется, тогда это свидетельствует о том, что жила выполнена из алюминия.

  • «Р» — данная буква выступает в качестве материала для изоляции. Она выполнена из резины.
  • «К» — резиновая изоляция, изготовленная на основе кремнийорганических соединений.
  • «Г» — подобное обозначение характеризует гибкость изделие. При этом оно небронированное.
  • «М» — Наружную оплётку производят на основе стекловолокон, которые пропитаны жаростойким лаком, а также на основе кремнийорганических соединений со специальной эмалью.

Технический показатель изделия

Технические характеристики

Кабель РКГМ его технические характеристики:

  • Номинальное переменное напряжение составляет 660 вольт.
  • Токопроводящая жила многопроволочная, её площадь сечения выражается 0,75-120 мм2. Относится к четвёртому классу по гибкости с учетом ГОСТ22483-77.
  • При укладке изделия следует обратить внимание на радиус изгиба. Данный показатель не должен быть меньше двух диаметров.
  • Эксплуатационный показатель влажности воздуха при температуре достигает не более +33°С-100%.
  • Температурный режим при эксплуатации — 60 +180°С.
  • Минимальный температурный режим укладки не должен быть меньше −14°С.
  • Срок службы до 8 лет.

Назначение

Где используется

Провод РКГМ можно свободно эксплуатировать с напряжением 660 В. Это термостойкий кабель, который можно применять для следующих целей:

Выполнять прокладку в местах с высокой влажностью. К примеру, можно взять склад, где существует вероятность возникновения плесени.

Многочисленные предприятия и производственные химические отрасли промышленности давно пользуются резиновой изоляцией. Этот тип проводника способствует идеальной защите от агрессивного воздействия химических реагентов.

При помощи КРГМ обычно выполняют обмотки в электросистемах с повышенной мощностью. К примеру можно привести двигатель переменного тока.

Удобно прокладывать электрические цепи внутри помещения, а также во внешней среде, где преобладает умеренный климат.

Чтобы провести электропроводку в сауне или бане, нужно воспользоваться резиновой изоляцией. Только таким образом, можно обеспечить 100% защиту от возникновения короткого замыкания.

Выполняя электропроводку в помещениях с высокой влажностью, нужно учесть площадь сечения жил проводника, предназначенного для розетки. В данном варианте рекомендовано использовать изделие с 2,5 мм2. Подключая приборы освещения можно применить с 1,5 мм2. Производство изделия осуществляется в двух расцветках: белый, коричневый.

Важно! Если подобный провод использовать в холодных климатических условиях, тогда следует учесть, что при низкой температуре свойства изделия значительно теряются, как при высокой.

Выбор проводника

Как правильно подобрать провод РКГМ

Прокладывать провод для использования его в жарочных шкафах, печках, либо в других устройствах, работающих с высокой температурой, то тогда нужно воспользоваться изделием типа РКГМ.

Обратите внимание! Приобретая новый кабель следует учесть такой параметр, как толщина жилы. Не менее важную роль играет качество изоляции. Поэтому прежде чем приобрести проводник, нужно потребовать сертификат качества.

Для осуществления проверки материала жилы, нужно взять острый предмет, а затем очистить верхний слой. Если жила выполнена из медного материала, тогда она будет красного цвета. Если жила выполнена из алюминиевого материала, тогда расцветка будет белая. Специалисты не рекомендуют покупать подобное изделие.

Кроме этого, требуется проверка провода на изгиб. Качественный проводник должен отличаться гибкостью. Если кабель жёсткий, тогда лучше его не брать. Чаще всего такие модели китайского производства.

Структура устройства

Структура провода

В соответствии с ТУ16.К80-09-90 такой кабель называют одножильным. Жила, выполненная из медного материала, должна быть не менее чем 4-го класса по классификации ГОСТ 22483-77.

Изоляция жилы

Верхняя часть медной жилы выполнена кремнийорганической резины. подобный материал имеет другое название — силиконовая резина (SiR). Отличительной особенностью данной изоляции является повышенная гибкость.

Обратите внимание! При изготовлении изделия РКГМ применяется такой состав, который со временем не теряет свои уникальные свойства в процессе нагревания до 200 градусов по Цельсию. Противопожарные изделия, которые пользуются большим спросом, могут выдержать температуру до 950 градусов.

Применение

Как использовать кабель

При помощи кабеля РКГМ можно производить выводные концы электродвигателей, обмотки электрических машин температурного класса «Н» и аппараты. Но при этом нужно соблюдать условия эксплуатации, если не связано с влиянием агрессивных сред, попаданием паров или капель масел. Получив соответствующую лицензию данное изделие можно установить на объектах атомной промышленности.

Провод и кабель РКГМ обладает термостойкими и жаростойкими характеристиками. С применением таких изделий обычно производится монтаж осветительной арматуры. При помощи РКГМ можно подключить промышленные и бытовые электронагревательные приборы. К примеру, электроплиты, духовые шкафы, термошкафы и другие устройства.

Важно! В строительстве РКГМ активно применяется для прокладки электропроводки сушилок, бань и саун.

Из-за чего возникают неполадки при использовании изделия

Какие бывают проблемы при использовании

Отказ изоляции под воздействием высокой температуры, происходит из-за постепенного разрушения спустя определённый срок времени. Некоторые думают, что проблемы с эксплуатацией возникают из-за внезапного пробоя при некоторой критической температуре. Неполадка возникает тогда, когда теряется механическая прочность изоляции.

Хранение и перевозка кабеля

Как хранить и перевозить

Транспортирование и хранение кабеля РКГМ:

  1. Транспортирование и хранение должны соответствовать требованиям ГОСТ 18690-82 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение».
  2. Условия транспортирования проводов в части воздействия климатических факторов должны соответствовать условиям хранения 3 по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
  3. Условия хранения проводов должны соответствовать группе 3 по ГОСТ 15150-69.

Лучшие компании, производящие кабельную продукцию

Производители

На примере рассматриваются предприятия, которые представляют на отечественном рынке термостойкий провод РКГМ высокого качества:

  • «Камкабель»;
  • «Уралкабель»;
  • «Рыбинсккабель»;
  • «Новомосковский» кабельный завод.

Провода РКГМ производятся с учётом всех международных параметров, которые требуют технические условия на кабельную продукцию. Если есть необходимость в замене изделия, то эту марку изделия можно заменить на другой подходящий по техническим параметрам провод.

Предприятие «Камкабель»

«Камкабель»

Компания выпускает провода, которые предназначены для выводных концов обмоток температурного класса «Н» (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Жаркостойкий провод предназначены для эксплуатации во всех макроклиматических районах на суше, кроме района с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. Провода устойчивы к воздействию пониженного атмосферного давления до 1,3×102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4×104 Па (3 кгс/см2). Провода стойки к воздействию вибрации и механических ударов. Провода стойки к воздействию плесневых грибов. Срок службы изделий — не менее 8 лет.

АО «Уралкабель»

«Уралкабель»

Имея в собственности современное технологическое оборудование, ЗАО «Уралкабель» выпускает кабельную продукцию для различных отраслей народного хозяйства. Основными потребителями продукции являются предприятия металлургического, нефтегазодобывающего, энергетического комплексов, автомобильной, авиационной, строительной промышленности, Министерство обороны, Федеральное агентство по атомной энергии, структурные подразделения ОАО «Российских железных дорог».

«Рыбинсккабель» — особенности предприятия

«Рыбинсккабель»

Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинский кабельный завод» быстро превратился в крупное предприятие, основным направлением которого стало производство кабеля и провода для изделий гражданского и оборонного назначения. В 1989 году на промышленной площадке завода создан аналог совместного российско-австрийского предприятия «Волмаг» выпускающее эмальпровод. Сегодня «Рыбинский кабельный завод» выпускает более 16 000 маркоразмеров кабеля и провода.

ООО «Новомосковский» кабельный завод

ООО «Новомосковский Кабельный Завод» основан на базе бывшего опытного завода Всесоюзного научно-исследовательского проектно-конструкторского института кабельной промышленности (ВНИИКП) в г. Ереване, где впервые, в начале 70-х годов внедрились в производство термостойкие провода на основе кремнийорганических силиконов. С тех пор, предприятие накапливало опыт по производству высоконадежных проводов с многослойной изоляцией на основе кремнийорганических и фторкремний-органических резин класса нагревостойкости F и H, что также стало основным приоритетным направлением развития.

В завершение следует отметить, что сегодня на рынке кабельной продукции существует множество поддельной продукции особенно китайского производства. Поэтому не стоит гнаться за дешевым кабелем, так как он не обеспечить качественную изоляцию, жилы его могут быть снаружи похожими на медные, однако на практике может оказаться, что эти жилы алюминиевые, но с омеднением. Такие изделия имеют значительно большее сопротивление.

расшифровка маркировки, особенности, стандарты и устройство

Содержание статьи:

Сложные температурные условия в помещении накладывают условия на все приборы и электросети. При больших температурах и высоком уровне влажности повышается риск разрушения проводов и кабелей. Для работы в саунах, банях, бассейнах используются термостойкие проводники специального назначения, к числу которых относится РКГМ.

Аббревиатура и технические характеристики

Термостойкий провод РКГМ

Термостойкий кабель – это тип кабельной продукции, который отличается высокой степенью устойчивости к негативным факторам. Особенностью изделий данного вида является наличие дополнительной изоляции из негорючего материала. Бывают однопроволочным и многопроволочными. Первые являются более жесткими, негибкими. Их следует прокладывать с наименьшим числом креплений. Сопротивление пониженное при работе на низких частотах. Многопроволочные подходят для установки с большим количеством изгибов и поворотов. Разновидностью таких кабелей с многопроволочной структурой и является проводник РКГМ.

Обозначение маркировки кабеля

Провод термостойкий РКГМ предназначен для сетей с напряжением до 660 В. Основные характеристики можно узнать в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

  • Материал жил – медь, так как отсутствует буква А в начале маркировки.
  • РК – изоляция из кремнийорганической резины.
  • Г – гибкий.
  • М – стекловолоконная внешняя оплетка. Дополнительно пропитан жаростойким лаком и эмалью.

После буквенного кода следует число. Оно показывает, какую площадь сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать различную по величине силу тока.

Технические характеристики РКГМ

Провод является небронированным. Технические характеристики РКГМ:

  • Рабочее переменное напряжение составляет 180, 220, 380 и 660 Вольт.
  • 4 класс гибкости.
  • Многопроволочная жила.
  • Сечение – от 0,75 кв.мм. до 120 кв.мм.
  • Минимальный радиус изгиба – 2 диаметра.
  • Работает при 100% влажности. Температура в таком случае должна быть не выше 35°С.
  • Рабочая частота до 400 Гц.
  • Может работать при давлении от 130 Па (1 мм рт.ст.) до 294 кПа.
  • Диапазон рабочих температур от -60°С до +180°С.
  • Минимальная температура прокладки 15°С.
  • Работает в течение 8 лет при соблюдении условий эксплуатации.
  • Стойкость к горению.
  • Возможность установки в условиях образования грибков, плесени.
  • Устойчивость к вибрационным воздействиям.

Выпускается с разными диаметрами и массой. Продается в бухтах длиной по 100 и 200 метров.

В процессе установки допустим многократный изгиб проводника (около 15 раз) без его повреждения.

Из чего состоит РКГМ

Строение провода

Обязательными элементами кабеля РКГМ являются:

  • Изоляция. Этот слой располагается над жилой. Выполнен из кремнийорганической резины. Толщина изоляционного слоя зависит от рабочего напряжения, на который рассчитан проводник. Возрастает с увеличением нагрузки.
  • Внешняя оболочка. Представляет собой оплетку, выполненную из нитей из стекловолокна со специальной пропиткой лаком КО-921. Дает повышенную прочность и гибкость изделию.

Использование изоляции и внешней оболочки делает кабель РКГМ надежным и позволяет использовать его в сложных климатических условиях.

Область применения

Открытая трубная разводка

В быту и промышленности работают машины на основе электромагнитной индукции. Во время коммутации места контактов сильно нагреваются, из-за чего обычный провод может разрушаться. Кабели РКГМ созданы таким образом, чтобы разрушения не происходило даже при больших перепадах температур.

Так как провод является термостойким, его обычно используют в местах с повышенной температурой. Благодаря своим характеристикам проводник применяется в следующих условиях:

  • Установка электрических цепей в комнатах и на улице в условиях умеренного климата.
  • Создание обмоток в мощном оборудовании.
  • Использование на предприятиях химической промышленности.
  • Жилищное строительство. Создание осветительной группы, подключение бытовой техники и розеток в комнатах с высокими температурами и влажностью.
  • Установка в местах с высоким риском образования грибков и плесени.

В быту РКГМ применяется в бане, саунах, комнатах с высокими температурами. Активно используется в ванных и подвальных помещениях. С помощью провода термостойкого РКГМ 2,5 также можно подключать электроплиты, духовки и другое мощное оборудование на кухне или в ванной.

Для работы в отрицательных температурах проводник не подходит. Оболочка имеет низкую стойкость к холодным условиям, поэтому следует выбрать другую кабельную продукцию.

Изготовители провода РКГМ

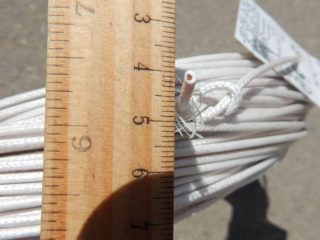

Бухта провода РКГМ

Производством кабеля РКГМ занимаются многие заводы электромеханических изделий.  Наиболее качественную в соответствии с ГОСТ и распространенную продукцию выпускают следующие предприятия:

  • Уралкабель.
  • Камкабель.
  • Рыбинсккабель.

Изготовители обязаны производить кабель в соответствии с техническими условиями ТУ16.К80-09-90.

Разновидности проводников

РКГМ-0,5

Кабель РКГМ выпускается для разной рабочей частоты, с различным сечением и, соответственно, разными параметрами. Основные разновидности проводника:

  • РКГМ-0,5. 0,5 кв.мм. – это сечение провода. Работает на частоте до 400 Гц.
  • РКГМ-16. Сечение 16 кв.мм. Условия применения – от -70°С до +190°С с частотой до 400 Гц. Нельзя использовать в агрессивной среде.
  • РКГМ-50. Сечение 50 кв.мм., основное использование – электрические агрегаты с давлением от 1,4 кПа до 295 кПа. Температурный диапазон от +60°С до +180°С.
  • РКГМ-95. Предназначен для применения только при напряжении 660В и частоте 400Гц. Средние температуры использования 25-35°С.
  • РКГМ-150. Самое крупное изделие, используемое при напряжении 380-660 В и частотах 100-400 Гц. Можно устанавливать при температурах от +15°С до +30°С. Рабочее давление от 1 кПа до 300 кПа.

Класс гибкости и свойства также определяются числом токопроводящих жил.

Рекомендации при монтаже

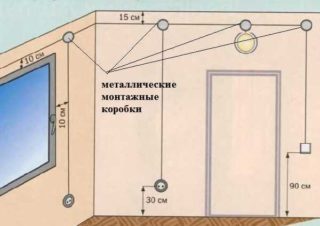

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Чтобы проводник качественно и надежно функционировал в течение заявленного срока, нужно соблюдать требования эксплуатации. При укладке учитывают следующие правила:

  • Поворачивать кабельную линию можно только под прямым углом.
  • Возможна вертикальная и горизонтальная прокладка.
  • Нежелательно допускать пересечение кабелей.
  • Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
  • Расстояние до окон или дверей не меньше 10 см.

Монтаж возможен как открытым, так и скрытым способом. При открытой установке провода могут укладываться в каналы, гофротрубы, жесткие каркасные трубы, металлические рукава с оплеткой. Закрытая проводка является более сложной. Мастер обязан соблюдать все требования и рекомендации, которые регламентированы техническими условиями. Возможна и воздушная прокладка проводников. Она подходит для подвесных потолков и под половым покрытием.

Перед монтажом провода обязательно проверяются. Не должно быть изломов, нарушения изоляции, оголенных участков. С помощью индикатора кабели тестируются до и после установки.

Провода РКГМ — технические характеристики, описание, расшифровка, ГОСТ

Расшифровка проводов РКГМ:

РК — изоляция из резины кремнийорганической
Г — гибкий
М — защитная оплетка из стекловолокна, пропитанная эмалью или теплостойким лаком

Элементы конструкции проводов РКГМ:

Токопроводящая жила – медная, многопроволочная класса 5 по ГОСТ 22483.
Изоляция – из кремнийорганической резины.
Защитная оплетка – из стекловолокна, пропитанной эмалью или теплостойким лаком.

Область применения проводов РКГМ:

Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.
Провод предназначен для работы при напряжении 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Технические параметры проводов РКГМ:

Вид климатического исполнения провода — О2.
Класс нагревостойкости — Н.
Длительно допустимая температура эксплуатации провода — от минус 60 до 180&degС.
Провод стойкий к воздействию пониженного атмосферного давления до 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления до 294 кПа (Зкгс/см&sup2), вибраций, механических ударов.
Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35&degС.
Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15&degС.
Минимальный радиус изгиба при монтаже — не менее 2 диаметра провода.
Провод выдерживает не менее 10 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.
Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)&degС, не менее:
— номинальным сечением 0,75-2,5мм2 — 250 МОм;
— номинальным сечением 3,0-4,0мм2 — 200 МОм;
— номинальным сечением 5,0-8,0мм2 — 170 МОм;
— номинальным сечением 10,0-16,0мм2 — 150 МОм;
— номинальным сечением 25,0-50,0мм2 — 110 МОм;
— номинальным сечением 70,0-120,0мм2 — 90 МОм.
Срок службы провода — не менее 8 лет.

ГОСТ (ТУ / VDE) проводов РКГМ:


  • ТУ 16.К80-09-90 (Камкабель; Рыбинсккабель; Липаркабель; Коаксиал; Уралкабель; ХКА)

Провод РКГМ — кабель РКГМ: технические характеристики, применение, расшифровка РКГМ

Однако провод способен поддерживать нормальную рабочую среду техники и при более низком напряжении. 180 и 220 — вполне приемлемый вольтаж для функционирования электрооборудования, подключённого к основному источнику питания посредством кабеля типа РКГМ.

Термостойкий кабель РКГМ обеспечит стабильную работу техники в условиях повышенной влажности, высоких и низких температур (от -60°С до 180°С), вибрации. Все это возможно благодаря использованию прочных, практичных и надёжных инновационных материалов, а также специальной технологии создания провода.

Провод типа РКГМ — универсальное решение многих производственных задач. Реализуется он в бухтах намоткой по 100 и 200 метров.

Рассмотрим подробнее, что собой представляет провод РКГМ.

Основные характеристики провода РКГМ

Провод РКГМ производят в соответствии с ТУ 16.К80-09-90 и нормами ГОСТ 22483-77.

В наименовании кабеля каждая буква несёт смысловое значение, содержит важные технические параметры изделия. Расшифровывается маркировка продукта так:
  • Р — основной изоляционный слой, выполнен из резины;
  • К — изоляционный материал кремнийорганического типа;
  • Г — структура провода гибкая, небронированная;
  • М — наружная оплётка выполнена из стекловолокна, пропитанная лаком и эмалью.

Иногда буквенная аббревиатура может содержать цифру. Она обозначает размер сечения медной жилы и позволяет оптимально правильно подобрать коммуникацию необходимую для решения производственных нужд.

Техническими характеристиками провода РКГМ, которые дают возможность его широко использовать, являются:
  • рабочая температура от -60°С до 180°С;
  • рабочее напряжение 660 В частоты до 400 Гц;
  • отсутствие горения, дыма при нагревании;
  • небольшой радиус изгиба;
  • срок службы не менее 8 лет;
  • температура монтажа от -15°С до +60°С;
  • стойкость к высокой влажности и высокому атмосферному давлению.

Цена провода РКГМ зависит от его марки и варьируется в достаточно большом диапазоне. Так, РКГМ-0,75 стоит в 64 раза меньше, чем аналогичный кабель с площадью сечения 95,0.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:
  • Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
  • Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
  • Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
  • Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Применение провода типа РКГМ

Область использования кабеля данной марки очень широка. Благодаря широкой номенклатуре сечения выбрать изделия для конкретных целей довольно просто. Его успешно применяют в промышленности и быту, на улице и в помещениях. Поэтому кабель часто используют в условиях тропической жары, умеренных климатических зонах.

В жилом строительстве провод этой марки используют для прокладки электропроводки в ванных комнатах, при строительстве бань и саун.

Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания. Его используют для изготовления обмоток при производстве крупной электрической техники.

Широко применяется на химических предприятиях, так как изоляционные материалы не боятся воздействия лаков и красок, которые могут попасть на поверхность кабеля. Так как резина пропитана слоем лака, внешняя обмотка не растворяется под воздействием агрессивных сред, остаётся целостной. Это обеспечивает стабильную работу всей электрической системы.

Провод РКГМ: основные характеристики

Характеристики проводов РКГМ

Характеристики проводов РКГМ

Провод термостойкий РКГМ достаточно широко применяется как в промышленности, так и в быту. Его уникальные свойства позволяют применять его в жарких и особо жарких помещениях, в помещениях с воздействием агрессивных химических сред, а также нормально выдерживать воздействие ультрафиолета. Но давайте обо всем по порядку.

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.

Расшифровка аббревиатуры проводов РКГМ

Расшифровка аббревиатуры проводов РКГМ

Итак:

  • Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
  • Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
  • Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.
Класс гибкости провода

Класс гибкости провода

  • Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
  • Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.
Таблица сечений проводов РКГМ

Таблица сечений проводов РКГМ

  • После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

Структура провода РКГМ

Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

  • Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
  • Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
  • Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.
Нормы минимального сечения отдельных проволок для проводов РКГМ

Нормы минимального сечения отдельных проволок для проводов РКГМ

  • Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
  • Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.
На фото: пример использования РКГМ для выводов двигателей

На фото: пример использования РКГМ для выводов двигателей

  • Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

Обратите внимание! Кремний диоксид, образующийся на токоведущей части после сгорания провода, очень хрупок и разрушается от малейшего прикосновения. Поэтому рассчитывать на такую изоляцию не стоит.

  • В отличие от поливинилхлоридной изоляции такой диэлектрик не восприимчив к солнечному свету. При этом он достаточно неплохо переносит воздействие агрессивных сред — в том числе и озона. Единственным недостатком такой изоляции является ее цена, которая значительно выше того же ПВХ.
Зависимость толщины изоляции от сечения провода

Зависимость толщины изоляции от сечения провода

  • Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
  • Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.

Характеристики провода РКГМ

Теперь можно поговорить и о характеристиках провода. Причем, многие из них мы уже раскрыли, и они основаны на применяемых для изготовления материалах. Но кроме стойкости к высоким температурам важны и чисто электрические, а также механические параметры.

Характеристики проводов РКГМ

Характеристики проводов РКГМ

Прежде всего, это электропроводность изделия. Она напрямую зависит от сечения провода.

Так, РКГМ 10 провод будет иметь сопротивление не выше 2,00 Ом/км, а провод сечением в 25 мм2 не более 0,809 Ом/км.

Номинальные показатели сопротивления изоляции РКГМ

Номинальные показатели сопротивления изоляции РКГМ

Следующим важным критерием является изоляция провода.

Она так же нормируется и зависит от сечения. Но в любом случае, 1 км провода должен иметь сопротивление изоляции не ниже 90 МОм.

И это после трехчасового погружения в воду.

Минимальный радиус изгиба провода

Минимальный радиус изгиба провода

Еще одним важным параметром является гибкость провода. Она определяет, с каким радиусом изгиба по отношению к номинальному диаметру можно изгибать провод.

Так вот для нашего провода, этот параметр составляет два номинальных диаметра. Это очень хороший показатель. Ведь даже у многих шнуров этот показатель не часто превышает 5.

Номинальные характеристики РКГМ

Номинальные характеристики РКГМ

Отдельно остановимся и на температурных характеристиках. Выше мы уже указывали предельно допустимые температуры для отдельных компонентов провода, но необходимо уточнить и его номинальные показатели.

Так, максимально допустимая температура работы составляет 180⁰С. Минимально допустимая температура составляет -60⁰С. Но укладывать провод не следует при температуре ниже -15⁰С.

Обратите внимание! Изгибать провод своими руками под углом в два номинальных диаметра, можно только до 10 раз подряд. При большем количестве изгибаний подряд, его оплетка начинает расслаиваться и терять свои свойства. Поэтому, повышенной гибкостью провода не следует злоупотреблять.

Вывод

РКГМ 2,5 — провод, который идеально подойдет для монтажа электропроводки в банях и саунах. Такой провод можно использовать в помещениях с повышенной влажностью, обязательно следует использовать в пожароопасных помещениях, а также применять в качестве выводов машин с повышенным нагревом.

Кстати, его часто применяют в качестве выводов электродвигателей, трансформаторов и других электрических машин. Это связано с тем, что такие контактные соединения часто подвержены нагреву, и провода РКГМ обеспечивают защиту от возгорания.

Термостойкий кабель РКГМ: цена, описание

  Cечение провода по нагреву и потерям напряжения   Нагрузочная способность провода заданного сечения     Расчет потерь и максимальных параметров линии
  Автомат по линии   Автомат по нагрузке     С учетом автомата по линии   С учетом автомата по нагрузке
  1 фаза, Uф,  ( L+N )   1 фаза, Uф,  ( L+N+PE )   2 фазы, Uл,  ( L1+L2 )   2 фазы, Uл,  ( L1+L2+PE )   3 фазы, Uл,  ( L123 )   3 фазы, Uл,  ( L123+PE )   3 фазы, Uл,  ( L123+N )   3 фазы, Uл,  ( L123+N+PE )
 Напряжение: В,
 Ток: А
 Мощность: КВт Вт
 КПД*cos(φ):
 Сечение: мм2
 Диаметр: мм
  Двигатель 3×400В   Двигатель 230В   Двигатель   ТЭН,лампа 3×400В   ТЭН,лампа 400В   ТЭН,лампа 230В   ТЭН,лампа, 12В   Светодиоды,=12В   ТЭН,лампа   Кондиционер   Стиральная машина   Холодильник   Комп.,телевизор   Люмин.дросс. 230В   Люмин.элктрн. 230В   Нет автоподстановки
Длина Материал ОНП
м   Медь   Алюминий
  ПУЭ, Кабель с ПВХ изоляцией в лотке     ПУЭ, 1-ж. провод в трубе,пучке,коробе     ПУЭ, 1-ж. провод в лотке, свободно   ПУЭ, 1-ж. кабель в воздухе   ПУЭ, N-ж. кабель в воздухе   ПУЭ, N-ж. кабель в земле   ПУЭ, Шнур соединительный   ГОСТ 16442-80, 1-ж. кабель в воздухе   ГОСТ 16442-80, 1-ж. кабель в земле   ГОСТ 16442-80, N-ж. кабель в воздухе   ГОСТ 16442-80, N-ж. кабель в земле
  песчано-глинистая почва вл. > 1%    Песок влажностью > 9%    Нормальные почва и песок вл. 7-9%    песчано-глинистая почва вл. 12-14%    Песок влажностью от 4 до 7%    песчано-глинистая почва вл. 8-12%    Песок влажностью до 4 %    Каменистая почва

Отправить ответ

avatar
  Подписаться
Уведомление о
