Провод заземления каким цветом: Какой цвет у провода заземления

Содержание

Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

— фазный провод L — имеет коричневый или красный цвет;
— нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
— нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.

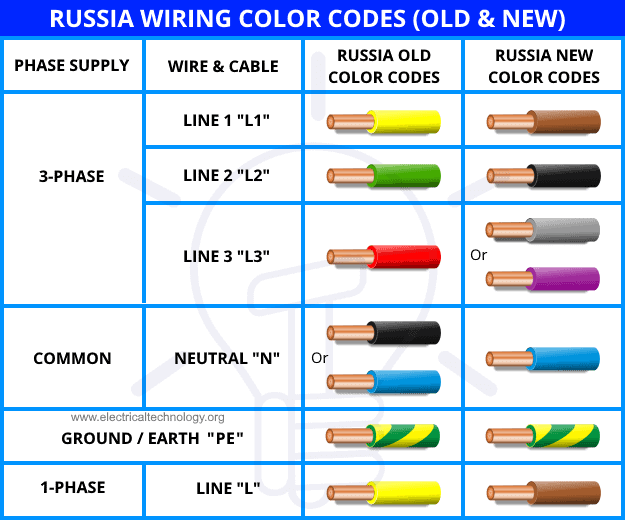

Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто-зеленый.

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение «PE» и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Понравилась статья — поделись с друзьями!

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки, где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.
Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

нулевой рабочий провод – голубая изоляция;
нулевой защитный провод – желто-зеленые полоски на изоляции;
комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

серый;
черный;
коричневый;
красный.

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению.

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Цвет провода заземления при электромонтажных работах

В квартирах и домах заземление используется для обеспечения безопасности человека. Используется оно для защиты его от случайного поражения электрическим током. При организации защитного заземления провод электроприбора и других электроприемников намеренно соединяется с землей. Осуществляется эта процедура путем использования заземляющих проводников. Ими могут выступать как одножильный провод, так и жила многожильного кабеля.

Заземляющий проводник должен выполняться из меди и бывает одинарным или многопроволочным. Сечение его подбирают с учетом мощности электросети и электроприемников. Основным условием тут выступает то, что сечение провода заземления не меньше сечения жил электропроводки.

Цветовая маркировка провода защитного заземления

По поводу цвета провода защитного заземления имеется много неточностей. И в ПЭУ по этому поводу имеются расхождения. Особенно это касается бытовой электропроводки. Поэтому при рассмотрении данного вопроса часто приходится полагаться на опыт квалифицированных электриков и устоявшиеся традиции.

Выделение цветом изоляции – это один из наиболее распространенных способов их маркировки. Различные цвета позволяют визуально определить, какую функцию выполняет провод, независимо от того, используется сеть трех- или однофазного тока. Если в электрощите большое количество разных проводов, то цветовая маркировка облегчает процесс монтажа.
Так в какой же цвет окрашиваются различные провода, в частности защитного заземления? Если рассматривать промышленные сети, в которых цветовая маркировка жестко регламентирована, то окраска следующая:

Фаза (L) окрашивается в красный или коричневый цвет;
Нулевой (N) – синий;
Защитный (PE) – желто-зеленый.

Если в доме или квартире проводка прокладывалась квалифицированным электриком, то такая маркировка будет присутствовать и в домашней электросети. В этом случае вопросы по поводу того, какого цвета могут быть провода защитного заземления могут быть закрыты. В некоторых случаях могут быть незначительные расхождения. Иногда он окрашивается в чисто желтый цвет.
Если же процесс монтажа электропроводки сопровождается использованием бесцветного провода (марки ППВ с одинарной изоляцией), то какой провод идет на заземление? У электриков правилом хорошего тона считается использовать для земли средний проводник.

Какие марки кабеля могут использоваться для заземления

Марку следует выбирать с учетом типа его типа: переносное (нестационарное) или стационарное. К стационарному относится защита квартир, зданий, электрощитов, электрооборудования и т.д. Тут допустимо использование многожильных многопроволочных (ПВГ, ВВГ) и однопроволочных (NYM) кабелей. В них должна присутствовать заземляющая жила с изоляцией желто-зеленого цвета. При использовании бесцветного кабеля заземление идет на среднюю жилу, но вероятность путаницы при этом очень велика.
Рассмотрим более подробно наиболее подходящие для рассматриваемых целей марки кабелей.

NYM

Используется для распределения электрической энергии в стационарных установках. Рассчитан на переменное напряжение не более 0,66 кВ частотой 50 Гц. К нему можно подсоединять электрооборудования первого класса защиты по электробезопасности.
Особенности:

Жила выполнена из меди;
Имеется промежуточная оболочка;
Расцветка выполнена согласно нормам ПЭУ, т.е. изоляция заземляющей шины имеет желто-зеленую окраску;
Очень удобный при монтаже.

ВВГ

Жилы выполнены из меди I и II класса скрутки. Имеется изоляция из поливинилхлорида. Может иметь несколько жил. 3-, 4- и 5-жильный кабель имеет ноль и заземление. Изоляция жилы, идущей на землю, выполнена с использованием желто-зеленого ПВХ пластиката.

ПВ-3

Конструктивно представляет собой одну жилу, состоящую из скрученных медных проводков. Окраска оболочки имеет несколько вариантов. Для защиты от поражения током используют кабель желто-зеленого или желтого цвета.

ПВ-6

Конструктивно представляет собой многопроволочную медную токопроводящую жилу, изоляция которой выполнена из прозрачного ПВХ пластиката. Обладает повышенной устойчивостью к растрескиванию и деформациям. Прозрачный пластикат дает возможность следить за целостностью кабеля. Цвет оболочки не нормирован. Поэтому при монтаже желательно сделать цветовую маркировку кабеля при помощи желто-зеленого скотча.

ESUY

Используется эта марка кабеля непосредственно для защиты систем от короткого замыкания. Допустимо использование его в системах с большими токами. Устойчив к воздействию температуры, обладает невысоким весом и повышенной гибкостью. Номинальное напряжение для этого типа кабеля не нормировано, так как он не используется для передачи тока. При монтаже необходимо обеспечить цветовую маркировку кабеля.
При монтаже не каждый электрик придерживается установленных правил. Поэтому при реконструкции электрической сети желательно осуществить проверку при помощи вольтметра.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Какого цвета провод заземления в трехжильном проводе

Правила устройства электроустановок закрепляют положение относительно того, что изоляция земли должна иметь желто-зеленый оттенок.

Таким образом обозначение заземления осуществляется при помощи разноцветной маркировки проводов — это осуществляется с целью облегчения монтажа электропроводки. При монтаже электроустановок используют кабель с тремя проводами.

Каким образом обозначается заземление?

Обозначение кабеля заземления выполняется при помощи буквенного и цветного обозначения проводников защитного заземления.

Теперь мы рассмотрим какого же цвета провод заземления в трехжильном проводе.

Цвет провода заземления — практически во всех случаях обозначается желто-зеленым цветом, оттенком. Бывают случаи когда встречаются цвет кабеля заземления как желтый так и зеленый. Цвет провода заземления в вилке обозначается желтым цветом.

Условное обозначение заземления представлено в виде маркировки «РЕ». Бывают встречаются провода зелено-желтого цвета с маркировкой «PEN».

Буквенное и цветовое обозначение проводников защитного заземления

«А» — указывает, материалом сердечника выступает алюминий, когда отсутствует эта буква, тогда материал сердечника — медь.
«АА» — указывает на трехжильный провод с материалом сердечника алюминий и дополнительным покрытием из алюминия.
«АС» — указывает на дополнительное покрытие из материала свинец.
«Б» — обозначает гидрозащищенный провод и наличие дополнительного покрытия из двухслойной стали.
«Бн» — покрытие провода не подвергается горению.
«В» — поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.

У многих людей возникает вопрос зачем нужно цветное обозначение проводников защитного заземления? При помощи цветного обозначения заземления любой электрик, даже новичок сможет быстро найти фазу, ноль и заземление проводя монтаж. Если же вы неправильно соедините необходимые контакты между собой, возможно возникновение непредсказуемых последствий, это может быть как короткое замыкание, так удар человека электрическим током.

Главной и наиболее важной целью нанесения цветового обозначения – является уменьшение длительности подсоединение необходимых контактов и тем самым гарантирование благонадежных предпосылок во время осуществления электромонтажных работ. По состоянию на сегодняшний день, согласно Правилам устройства электроустановок и европейским стандартам, любая жила должна иметь четко указанный цвет, т.е. за каждой жилой закреплен определенный цвет.

Нейтраль независимо от того однофазная это электрическая сеть или же трехфазная всегда имеет голубую или синюю окраску. Ноль на электрической схеме маркируется латинской буквой «N». Нейтраль тоже называют нулевым или нейтральным рабочим контактом.

Все для заземления ищите на АВС-электро: https://avselectro.ru/catalog/4193-sistemy-molniezashity-i-zazemlen.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

белый;
бирюзовый;
черный;
коричневый;
розовый;
красный;
фиолетовый;
оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря как бы то ни казалось простоту, цветовое обозначение обладает рядом характерных признаков, которые провоцируют у электриков-новичков ряд определенных вопросов:

Что такое PEN?
Как определить фазу, заземление и ноль, если изоляция имеет не унифицированную окраску или же вообще бесцветна?

Рассмотрим каждый пункт по отдельности.

Что собой представляет PEN? Система заземления типа TN-C, которая на сегодняшний день сильно устарела, рекомендует совмещать заземление и нейтраль. Главное достоинство такой системы – это быстрота осуществления электромонтажных работ. Минус такой системы состоит в том что, это довольно большая вероятность удара электрическим током при осуществлении монтажа проводки в квартире или доме. Основным цветом для маркировки совмещенных проводов используется – желто-зеленый, однако на конце изоляции присутствует синий цвет, который используется для нулевого кабеля.

Зачастую возникают ситуации, когда при ремонтных работах с бытовой электрической сетью в действительности все проводники одного цвета. Сразу же возникает вопрос, как в такой ситуации выяснить где расположен необходимый проводник?. Когда однофазная сеть, в которой есть только две жилы, без заземления, необходимо только наличие специальной индикаторной отвертки. Сперва потребуется выключить полностью электричество в распределительном щитке. После чего нужно приступить к зачищению кабеля и развести его по сторонам. После чего можно включить электричество и поэтапно индикатором проверить каждый кабель. В том случае когда при касании индикатора лампа на отвертке засветилась, следовательно – это фаза, соответственно вторая жила — это ноль.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Как узнать, каким цветом провод заземления в вашей проводке?

Во многих остросюжетных фильмах перед храбрыми героями частенько встает злободневный вопрос: какой провод резать – красный или синий? Как правило, мучительные размышления происходят в момент, когда на дисплее бомбы до взрыва остаются считанные секунды, но это не мешает принять единственно правильное решение и спасти все прогрессивное человечество от неминуемой гибели.

Подобный же вопрос частенько приходится решать и людям, не отличающимся способностями супергероя, причем в самых простых, бытовых ситуациях. Ведь человек, который не знает, каким цветом отмечен провод заземления в домашней проводке, по сути дела, имеет дело с чем-то вроде бомбы замедленного действия.

Собственно, нужно знать маркировку не только «земли», но и «ноля», и «фазы» — это позволит безбоязненно производить ремонт электропроводки или замену электроприборов у себя в квартире.

Какие бывают провода?

Они отличаются друг от друга сечением жил и их количеством, металлом, из которых они изготовлены, а также материалом изоляции и ее цветом. Согласно международным стандартам, проводка внутри помещений должна изготавливаться из трехжильных проводов. В одном кабеле жилы имеют три разных цвета изоляции, чтобы облегчить их идентификацию.

Как правило, земля имеет изоляцию желтого или желто-зеленого цвета – об этом говорят европейские стандарты. Однако на поверку все оказывается намного сложнее.
Далеко не всегда электроприборы или проводка, размещаемая в наших квартирах, имеет цвета проводов, соответствующие стандартам. Поэтому зачастую мастерам приходится действовать, исходя из собственного опыта и здравого смысла.

Итак, согласно правилам, принятым в большинстве западных стран, «земля» обозначается желтым, зеленым или сочетанием этих цветов. «Фазу» отмечают белым, а «ноль» — синим. Казалось бы, все просто и понятно. Но вот мастер вскрывает проводку, и с удивлением обнаруживает провода совершенно других цветов – черный, коричневый, красный, вкупе с уже упомянутыми белым, синим или черным. И как тут определить, каким цветом провод заземления?!

Оказывается, стандарты цветов проводки вовсе не являются абсолютными – в разных странах они могут существенно отличаться. Более того, даже в одной стране, например, у нас, эти стандарты со временем видоизменялись, и неоднократно. В результате мастера-электрики, учившиеся в 90-е и в 2000-е годы, разговаривают на «разных языках». Это может если не поставить в тупик, то, по крайней мере, вызвать затруднения.

Еще 20 лет назад провод заземления был черным, а ноль – белым. Фаза же обозначалась любым цветным проводом. Прошло буквально десять лет, и ситуация поменялась: «землю» стали одевать в уже современный вариант изоляции – желтый или желтый с зеленой полосой. Ноль оказывался черным или белым, а фаза – любой, кроме желтого цвета. Казалось бы, на этом можно было и остановиться, ан нет: появилось множество импортной бытовой техники, а на западе взгляды на цвета изоляции оказались свои.

А там выбор цветов был несколько другим: что касается заземления, то оно оставалось в желто-зеленой гамме, ноль принято обозначать синим цветом, а фазу – белым, либо другим, кроме уже упомянутых.

Таким образом, дать однозначный ответ, каким цветом обозначают провод заземления, достаточно сложно. Тем не менее, методом логического исключения это сделать вполне возможно. На худой конец, всегда можно прибегнуть к простому и надежному методу – воспользоваться индикаторной отверткой, которая укажет фазу, а затем применить метод «прозвона». Для этого необходима лампочка, к которой присоединены два провода. Один крепится к уже выявленной фазе, а другой поочередно присоединяется к остальным проводам. Если лампочка загорелась – второй провод это ноль, если нет – искомое заземление.

Если нет индикаторной отвертки, но есть вольтметр, найти землю тоже реально. Присоединяя контакты к проводам попарно, нужно следить за отклонением стрелки прибора. Если она не двигается, вы подключили прибор к земле и нолю. Перекидываем один контакт на третий провод, который, как уже понятно, фаза – и следим за стрелкой. Между фазой и нолем напряжение имеется, между фазой и заземлением — также, но меньше. Таким образом, можно найти необходимый провод заземления даже в проводке самых неописуемых расцветок.

В какой цвет окрашиваются провода заземления

В какой цвет окрашиваются провода заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления?

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока). Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

Внимание! Необходимо придерживаться простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

— фазный провод L — имеет коричневый или красный цвет;

— нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;

— нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.

Примечание: Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто-зеленый.

Примечание: Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую, полезную информацию по ремонту своего жилища — своими руками, по оптимизации бюджета, полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.

Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.

P.S. S. Надеюсь, что теперь Вы знаете в какой цвет окрашиваются провода заземления. Читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

На главную

Цветовая маркировка проводов однофазной и трехфазной сети

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит ее нарушать, чтобы не подвергать свою и чужую жизни опасности.

Что вы узнаете

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Какие цвета используются для заземляющих проводов?

При работе с электрическими системами важно знать, что такое каждый из разных проводов, чтобы вы могли оставаться в безопасности. В большинстве систем будет три отдельных провода, каждый из которых имеет свой цвет. Провода в этих схемах — это горячий провод, отрицательный провод и заземляющий провод. Заземляющий провод — это тот провод, о котором люди меньше всего знают. Хотя заземляющий провод не требуется для работы, он снижает риск поражения электрическим током и поддерживает стабильный электрический ток.Если в электрической системе наблюдается выброс дополнительной энергии из-за удара молнии, неисправности устройства или по любой другой причине, заземляющий провод обеспечивает безопасное распределение этой энергии. Свое название провод получил благодаря тому факту, что эти провода часто ведут прямо в землю, где электричество безопасно рассеивается. Однако во многих современных системах провод просто подключается обратно к монтажной коробке, чтобы ток мог вернуться в систему.

Как определить провод заземления

В системах, которые следуют стандартным методам подключения, вы обнаружите, что провод будет одного из нескольких разных цветов, в зависимости от типа системы.Стандарты цвета для заземляющих проводов следующие:

Зеленый — В США большинство заземляющих проводов будут зелеными или, по крайней мере, преимущественно зелеными.
Зеленый и желтый — В некоторых системах используется зеленый провод с желтой полосой для заземления.
Bare — Если провод изначально не зеленый, это также может быть просто голый медный провод.

Когда вы подключаете провода в системе, важно подключать заземляющий провод только к другому заземляющему проводу или непосредственно к земле.Никогда не допускайте соприкосновения заземляющего провода с оголенным горячим или нейтральным проводом, иначе ток будет по другому пути, что может вызвать проблемы с питанием устройства.

Заземляющий провод горячий?

Когда система работает нормально, через провод заземления не будет проходить электрический ток. Этот провод используется только в случае какой-либо неисправности. Однако никогда не следует предполагать, что к проводу можно безопасно прикасаться, если вы не предприняли соответствующие меры для его отключения от любого источника электроэнергии.Этот провод может оказаться под напряжением в любой момент, когда он подключен к системе под напряжением.

Подобные вопросы

Дополнительные ресурсы

цветов электрических проводов: что они означают?

К счастью, вы не Том Круз в середине фильма «Миссия невыполнима», пытающийся обезвредить ядерную бомбу и отчаянно пытающийся определить, какого цвета провод перерезать.

L&M Строительство новых электромонтажных работ

Но, хотя буквально спасение мира может быть не вашим делом, вы, как домовладелец, вероятно, задаетесь вопросом, что означают электрические провода разного цвета в вашем доме.Это руководство поможет вам понять эти электрические цвета и узнать, как безопасно взаимодействовать с проводами, когда вы их встречаетесь.

Прежде чем мы перейдем к значению цветовой кодировки, у нас есть важное сообщение от менеджера нашего филиала в Атланте по поводу окраски проводов.

«Цвет проводов зависит от качества электриков, которые их используют». — Дэвид Смит, менеджер филиала L&M Electric

Дэвид считает, что, хотя окраска имеет значение, цвета не всегда используются правильно или единообразно (, хотя они надежны при покупке массовых товаров для дома, таких как потолочные вентиляторы ).Помните об этом при чтении нашего следующего руководства по электричеству. И, как мы это делаем в полевых условиях, проверьте свои провода, чтобы убедиться, что расцветка соответствует ожидаемой.

Значение цвета электрических проводов

Для электриков простой способ определить цель происходящего за пределами того, что может видеть человеческий глаз, — это использовать проводку с цветовой кодировкой. В жилых помещениях для определения электропроводности используются следующие цвета: ЧЕРНЫЙ , КРАСНЫЙ и СИНИЙ (синий цвет не так распространен в жилых помещениях, но часто встречается в потолочных вентиляторах ).Эти проводящие энергию черный, красный и синий «горячие» провода можно найти по всему дому с проводкой.

Чтобы вернуть электричество в электрическую панель, бытовые электрики используют проводку БЕЛЫЙ , также известный как нейтральный провод. Будь то лампочка или другое электрическое устройство, все электричество возвращается к панели через этот провод. Вернувшись к панели, белый цвет подключается к нейтральной полосе, где черный провод подключается к выключателю.

Кронштейн для потолочного монтажа в новом доме

И последний цвет, обычно встречающийся в домах, — это провод заземления ЗЕЛЕНЫЙ , также известный как предохранительный провод, контролирует электричество (, если он выйдет из-под контроля, ).Когда дело доходит до заземления, эта функция электрической системы дома является высшим приоритетом национальной электрической кодовой книги. Когда вся проводка заземлена надлежащим образом, автоматические выключатели сработают, когда это необходимо, и вы и ваша семья останетесь в безопасности в других опасных ситуациях.

Помимо этого цвета, единственный другой тип проводки, с которым вы иногда сталкиваетесь, — это проводка из чистой меди без цветного покрытия. Этот тип неизолированной медной проводки встречается во всех электрических коробках.Если в доме используется алюминиевый провод, в качестве заземляющего провода будет использоваться оголенный алюминиевый провод без пластикового покрытия. Обычно это встречается в некоторых приложениях с напряжением 220 В и в служебном проводе, который проходит между внешним счетчиком и главной панелью. Хорошие заземляющие провода не держат электричество ( сбрасывают в землю, ), как задумано.

Исправление неправильной окраски проводов с помощью ленты для фазирования

Как мы уже упоминали в начале статьи, цвет полезен только в том случае, если он используется правильно.Ошибки случаются даже с лучшими электриками, но часто они являются результатом того, что кто-то не обращает внимания или отвлекается на работе (, что, к счастью, чаще встречается в розетках, чем в электрических панелях ). Точность подбора цветов также является хорошей причиной, по которой мы подталкиваем людей с дальтонизмом к выбору другой профессии.

С помощью различных инструментов для тестирования мы можем убедиться, что цвет соответствует тому, как на самом деле провод используется для электричества. А при обнаружении ошибки можно использовать электрическую фазировочную ленту для обновления окраски провода в ситуациях, когда замена провода нецелесообразна или невозможна.Вы знакомы с самым распространенным цветом изоленты — черным. Но электрическая фазирующая лента встречается и в других цветах радуги. При необходимости мы обновляем эти цветные провода при обслуживании наших клиентов по ремонту электрооборудования.

Завершение разговора о цвете электропроводки

При работе с жилыми домами черный, красный и синий — это «горячие» провода, белый — нейтральный, возвращающий питание на панель, а зеленый — провод заземления, передающий электричество в землю, когда для него нет другого безопасного места.

Цвет не всегда соответствует действительному электрическому движению, поэтому обязательно проверьте их перед ремонтом или установкой электрооборудования. Более того, электрики L&M доступны на всей территории юго-востока США ( около метро Атланта , Нэшвилл , Хантсвилл, Бирмингем, Гринвилл и Колумбия ), поэтому позвоните нам по телефону 1-770-978-2300 для бесплатной консультации по поиску и устранению неисправностей.

Цвет горячей проволоки — Как обсуждать

Цвет горячего провода

Какого цвета обычно находится горячий провод в системе на 120 В?

Черный, красный и синий используются для проводов под напряжением, а белый используется в качестве нейтрали в цепи 120/208 В. Коричневый, оранжевый и желтый используются в качестве токоведущих проводов, а серый — в качестве нейтрали в 277/480. V.

Какого цвета здесь горячая нить?

черный Мы также можем спросить себя, что означают разные цвета электрических кабелей?

Простое объяснение состоит в том, что каждый цвет, используемый на электрических проводах, имеет определенное значение, причем разные цвета указывают на разные типы цепей и назначения.NEC устанавливает следующие стандарты цвета для электропроводки: Провода заземления: зеленый, зеленый с желтой полосой или неизолированная медь. Нейтральный провод: белый или серый.

Кстати, как узнать, какой провод горячий, а какой нейтральный?

Нейтраль, скорее всего, будет белой, а горячий провод — красным или черным, но постарайтесь убедиться. Определите нулевой провод в лампе, глядя на провода. В большинстве современных фонарей нейтральный провод белый, а горячий провод красный или черный.На некоторых типах устройств два провода одного цвета.

Какой кабель использовать для 120 В?

Таблица стандартных размеров проводов для 120 и 240 В в США Усилитель ваттметра Watt

# 16	9	1080
# 14	12	1440
# 12
#ten	24	2880

Как узнать, находится ли струна под натяжением?

Вы можете использовать измеритель тока или вольтметр, чтобы определить, горячий ли электрический провод.Обратите внимание, что может быть более одной нити под натяжением. Кончиком измерителя или тестера коснитесь винта, удерживающего провода. Идите медленно, держите глаза и уши открытыми.

Как узнать, какая нить горячая?

Вот обзор электропроводки: Черный провод — это горячий провод, по которому электричество передается от панели управления к переключателю или источнику света. Белый провод — это нейтральный провод, который забирает всю неиспользованную мощность и мощность и отправляет их обратно на панель управления.

Почему белый кабель горячий?

Hot: черный провод — это горячий провод, обеспечивающий источник питания 120 В переменного тока.Нейтраль: белый провод называется нейтральным проводом. Это обратный путь для тока, подаваемого горячей проволокой. Нейтральный проводник является частью источника питания с горячим проводом.

Белый провод положительный или отрицательный?

Убедитесь, что черный провод — положительный, белый — отрицательный, а зеленый — заземлен.

Что такое ярко-красный или черный?

Вы можете ясно видеть, что красный соединен с новым коричневым (Live), черный соединен с новым синим (нейтральным), а зеленая и желтая базы остаются прежними.

Нагревательный провод положительный или отрицательный?

Это горячий (положительный) провод, нейтраль и земля. Я думаю, что в цепи переменного тока положительный результат связан с положительным, нейтраль с отрицательным и земля с землей. Трансформаторы имеют отношение +/- при изменении постоянного тока.

Какой цвет провода идет к переключателю?

Черный (горячий) провод идет к латунному винту или в отверстие на задней панели прибора с той же стороны, что и латунный винт. Этот провод иногда бывает красным. Зеленый провод или любой медный провод, если он есть в вашем устройстве, подключается к зеленой винтовой клемме переключателя или к блоку питания.

Что произойдет, если поменять местами теплый и нейтральный проводники?

Это происходит, когда полярные провода и нейтральный провод на розетке или перед розеткой меняются местами. Обратная полярность создает риск поражения электрическим током, но обычно это легко исправить. Этот провод часто называют нейтральным, и он всегда должен быть белым.

Что будет, если заменить нагреватель и нейтральный провод?

Нейтральный провод заземлен на электрической панели, которая подключается к физическому заземлению поблизости.Если вы меняете горячую линию и остаетесь нейтральным, весь блок потенциально нейтрален. Тем не менее, вещи случаются, и, переключившись на нейтралитет вместо теплого, вы сняли уровень безопасности.

Как узнать, какой из проводов горячий, если оба черные?

Поместите черный конец провода мультиметра на неизолированный металл на конце белого провода и прочтите показания измерительного прибора. Когда вы получаете сообщение, черный провод горячий, в противном случае черный провод не горячий.

Обычный кабель горячий?

В зависимости от типа цепи обычно используется нейтральный провод или заземляющий провод.В обычной домашней электропроводке в США есть один черный провод под напряжением, один нейтральный или простой белый провод и один зеленый или оголенный провод заземления.

Запитан нейтральный провод?

Таким образом, провод под напряжением несет полную нагрузку, в то время как нейтральный провод несет ток только при несимметричной нагрузке. Напряжение нейтрального провода около 0 В, но НИКОГДА не прикасайтесь к нему из соображений безопасности. Если провода порваны, он может иметь такой же ток, что и шнур питания.

Какой провод горячий красный или черный?

Белый провод всегда нейтральный, и если провод имеет только два проводника, как большинство проводов на 120 В, горячий провод черный.Заземляющий провод обычно оставляют, но в некоторых случаях цвет заземляющего провода зеленый. На трехжильном кабеле лишний провод красный и почти всегда используется в качестве горячего провода.

Цвет горячей проволоки

Знайте цвета своих электрических проводов | Promise Electric

Знай свои цвета электрических проводов

Если вы когда-нибудь видели спутанные провода за стенами, вы, несомненно, заметили, что в них проложены провода нескольких цветов. Каждый из этих проводов имеет особое предназначение, и перед тем, как вы начнете какой-либо проект по замене проводки, обязательно, чтобы вы четко понимали различия.Есть три категории электрических проводов: горячий, нейтральный или заземленный.

Горячий провод проходит под напряжением. Нейтральный провод создает цепь под напряжением вместе с горячим проводом, а заземляющий провод используется в качестве меры безопасности на случай, если горячий или нейтральный провод каким-либо образом соприкоснется с металлическими частями. Подключение металлических частей к заземляющему проводу исключает опасность поражения электрическим током в случае короткого замыкания.

Описание цветов электрических проводов

При работе с цепью понимание цвета электрических проводов важно как для правильного функционирования цепи, так и для защиты от поражения электрическим током и других электрических опасностей.

Черные электрические провода: Черные провода используются во всех типах цепей. Их основное предназначение — проводить ток от источника питания к розетке. Черные провода никогда не используются для заземления или нулевого провода. Вы должны проявлять особую осторожность при обращении с этими проводами, так как черный провод горячий и должен считаться находящимся под напряжением. Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки. Чаще всего они встречаются в жилых домах и объектах недвижимости.
Синие и желтые электрические провода: Синие и желтые провода чаще всего встречаются в коммерческой недвижимости и используются, поскольку провода под напряжением протягиваются через канал кабелепровода. Эти провода несут питание, но их нет в розетке, они используются в более сложных цепях между переключателями и полюсами. Желтые провода обычно используются для подключения потолочных вентиляторов и структурного освещения, а синие провода обычно используются для трех- или четырехпозиционных переключателей
Белые и серые электрические провода: Белые и серые провода являются нейтральными и служат соединителем для нейтральной шины.(проводящая металлическая часть, которая притягивает и распределяет электрический ток по цепи). Белые провода используются в жилых домах, а серые — в коммерческих. Белый и серый провода должны быть соединены с другими белыми и серыми проводами. Примечание: белый провод, отмеченный черной или красной лентой, функционирует как горячий провод и больше не является нейтральным.
Зеленые электрические провода: Зеленые провода подключают клемму заземления (розетку) к шине заземления (электрическая панель).Их назначение — заземлить электрическую цепь. Эти провода подключаются только к другим зеленым проводам и служат в качестве предохранителя, позволяя избежать выхода электричества. Они могут нести сильное течение, будьте осторожны.
Красные электрические провода: Красные электрические провода находятся в многожильном кабеле с оболочкой. Эти провода обычно используются для коммутации проводов и подключения проводных дымовых извещателей. Вы можете соединить два красных провода вместе или красный провод к черному проводу.Красные провода горячие.

Конечно, большинство экспертов рекомендуют никогда не прикасаться к электрическим проводам, если у вас нет знаний в области электрических услуг. Поэтому, хотя вышеизложенное может помочь вам определить, на что вы смотрите, не рискуйте получить удар электрическим током или шок — обратитесь к профессионалу. Promise Electric — один из ведущих электриков в жилом и коммерческом районе Сарасоты, и мы будем рады прийти к вам домой для консультации.

Наши клиенты могут рассчитывать на честность в том, как мы ведем свой бизнес, компетентность в наших рекомендациях, качественную установку и обслуживание, а также на исключительное обслуживание клиентов.

Для чего нужен красный провод при установке светильника? | Руководства по дому

Автор Майкл Логан Обновлено 15 декабря 2018 г.

Соглашения о цвете проводов предотвращают ошибки проводки, которые могут вызвать поражение электрическим током, вызвать пожар или повредить приборы или приспособления. Производители проводов поставляют провода самых разных цветов, и электрик должен использовать провод правильного цвета для домашней электропроводки. Назначение красного провода для подключения светильника различается, но в большинстве случаев легко определяется.

Национальный электротехнический кодекс

NEC резервирует определенные цвета проводов для определенных целей. Зеленый зарезервирован для земли и может иметь желтые полосы. Заземляющий провод часто представляет собой голую медь. Белые провода зарезервированы для заземленного проводника, часто называемого нейтралью. Серый также допустим как нейтральный, но используется редко. Другие цвета оставлены на усмотрение электрика, но черный, красный и другие цвета либо всегда находятся под напряжением, либо пропускают ток от выключателя.

Кабель в оболочке

Самая распространенная домашняя проводка — это кабель с неметаллической оболочкой с тремя проводами: черный, белый и неизолированный. Некоторые экранированные кабели включают четвертый красный провод, что позволяет использовать их для подключения светильников с трехпозиционными переключателями или потолочного вентилятора с отдельными переключателями света и вентилятора. Кабель в оболочке с красным проводом всегда сопровождается черным проводом, белым проводом и оголенным проводом. В очень старых домах может быть кабель, который исключает оголенный провод.

Кабельная проводка

В некоторых домах проводка заключена в кабелепровод.Металлический кабелепровод может служить заземляющим проводом, поэтому неизолированные или зеленые провода не используются. Белый провод — нейтральный, все остальные цвета — горячие. Электрики часто используют черные, красные или синие провода для подачи электричества в цепь от главной панели. Они могут использовать другие цвета для проводки переключателя, например желтый или коричневый. Оранжевые провода часто используются для соединения детекторов дыма.

Электропроводка светильника

Точное назначение красного провода для светильника может быть разным.За исключением редких случаев, это горячий провод или переключаемый горячий провод. Проверить провод бесконтактным тестером напряжения при включенном питании и выключателе. Если тестер показывает, что провод горячий, выключите выключатель и повторите тест. Если провод все еще горячий, это значит, что он является горячим проводом, который передает электроэнергию в ответвленную цепь. Если выключение выключателя отключает провод, красный провод подает питание от выключателя света. Примечание. Никогда не прикасайтесь к проводам или их точкам подключения, когда цепь находится под напряжением.Перед тем, как приступить к работе с электропроводкой или устройствами, отключите питание цепи и убедитесь, что она отключена, с помощью бесконтактного тестера напряжения.

Какой провод является горячим, если оба провода одного цвета?

Вы можете подумать, что виноваты электрики, которые используют один и тот же цвет для горячего и нейтрального провода, но абсолютная правда в том, что риск лежит на вас. Чтобы подключить электрическое соединение дома или в офисе, вы должны тщательно обнаружить горячий провод, чтобы выполнить правильное соединение, например, провод заземления, и предотвратить любое повреждение.Вы найдете провода разного цвета в виде схемы подключения, такие как черный провод, красный провод, зеленый провод, белый провод, синий провод, желтый провод, коричневый провод и т. Д. Хотя стандартно использовать отдельный цветной провод для горячего и нейтрального провода, он становится Сложная ситуация с идентификацией проводов, если они одного цвета. Но вопрос, который всегда смущает, какой провод тёплый или какой цвет тёплого? Давайте ответим, чтобы узнать цвета электрических проводов и коды цветов проводки.

Узнать, какой из проводов одного цвета является горячим, можно несколькими способами.Но не все из них рекомендуются, так как некоторые из них опасно выполнять без профессионала. Здесь мы постараемся помочь вам найти самый простой и безопасный способ обнаружить горячий провод, а также узнать, какой из проводов горячий, когда оба провода — черный или красный, а также цвет нейтрального провода. К концу статьи вы никогда не запутаетесь, узнав горячий и нейтральный провод или нулевой провод и код цвета проводки.

Что такое горячий провод и что означает цвет нейтрального провода?

Горячий провод — это не провод с высокой температурой, это скорее провод, по которому электричество передается от распределительной системы к розетке или к земле через выключатель заземляющего провода или заземляющий провод.Давайте разберемся, в случае однофазной системы будет два разъема, которые подключены между панелью выключателя вашего дома и вашей розеткой или источником света и т. Д. Провод нагрузки обычно соединяет выключатель света с источником света. приспособление.

В этих проводах один называется горячим проводом или проводом под напряжением, по которому проходит электричество от панели выключателя. Другой провод называется нейтральным и предназначен для замыкания цепи. Таким образом, знание цвета нейтрального провода также имеет решающее значение в этом случае.Если вы обнаружите, что два черных провода горячие, а также как отличить горячий от нейтрального провода? Обычно горячий провод черный, а нейтральный провод белый. Итак, если вы видите белый провод, предположите, что это нейтральный провод. Но если в любом случае они оба имеют одинаковый цвет, то определить тип проводов и их цветовой код будет настоящей проблемой.

Как определить, какой из проводов горячий, если оба провода одного цвета?

Есть несколько способов обнаружить горячий провод, если они оба имеют одинаковый цвет или можно также сказать, что оба провода одного цвета, что является положительным.Здесь я опишу лучший способ, который является не только самым безопасным, но и самым простым способом обнаружить горячий провод, когда оба провода электрической системы черные, даже если он того же цвета, что и другие. Давайте погрузимся в это.

Таким образом, вам понадобится обычный цифровой мультиметр с двумя измерительными щупами. Установите режим мультиметра на HVAC, то есть на высокое напряжение переменного тока (VAC или V ~), то есть режим для измерения переменного тока высокого напряжения. Вы можете проверить этот качественный цифровой мультиметр.

Поднесите красный щуп к одному проводу, а черный щуп к земле, которая является металлической частью корпуса. В целях безопасности вы можете прикрепить к другому проводу небольшую ручку. Теперь проверьте значение напряжения, отображаемое на дисплее.

Если показание составляет от 100 до 120 В, то это наверняка горячий провод, а другой — нейтральный провод. Если показание близко к 0, значит, это нейтральный провод, а другой — горячий. Вы можете повторить шаг 2 для другого провода, чтобы убедиться во втором случае.

Если вы получаете показания 0 В в обоих случаях, это означает, что ни в одном из проводов нет электричества. Проверьте, включены ли автоматический выключатель и выключатель. На мультиметре можно получить 220 В, так как напряжение в распределительной сети варьируется от страны к стране. Стандартное напряжение распределения в США составляет 120 В, а в Европе — 240 В. Вы снова столкнетесь с проблемой, как найти нейтральный провод?

Окончательный приговор

Нет второго шанса исправить неправильную работу в случае электропроводки, такой как заземляющий провод и идеальный вентилятор и осветительный прибор, или газовый светильник, или настенный светильник.Поэтому всегда лучше проверять все точки, переключатели и соединения, прежде чем тестировать электрическую систему. 3 из 5 несчастных случаев с электричеством происходят из-за неправильного подключения горячего провода и недостаточных знаний о цвете нейтрального провода. Сможете ли вы определить цветовой код, если увидите черный или белый провод? Таким образом, определение цвета проводки, определение того, какой из проводов является горячим, когда оба имеют одинаковый цвет, очень важно. В этом случае обнаружите горячий провод или как определить, какой провод горячий, когда оба черные, выполнив указанные выше действия, чтобы предотвратить любые возможные аварии в вашей системе.

Провод заземления — ABL Electronics Supplies, Inc.

ЗАЗЕМЛЯЮЩИЙ ПРОВОД

ABL Electronic Supplies, Inc. поставляет заземляющие провода уже 45 лет. Позвоните нам по телефону 704-784-4225 или заполните форму на этой странице, и мы свяжемся с вами, чтобы обсудить, что вы ищете.

Вот некоторая информация о проводах заземления:

Заземляющий провод и принцип его работы

Заземляющий провод — это страховочный провод, который намеренно подключается к земле, как следует из названия.Провода заземления — это простой и разумный способ сделать вашу электрическую систему намного безопаснее. Переизбыток электричества может быть опасен для окружающих. Лучше всего иметь заземляющий провод, чтобы лишнее электричество не причиняло вреда. В электрической цепи присутствует как положительное, так и отрицательное электричество. Связь между ними — это то, что дает прибору или любому электронному устройству возможность работать. Если что-то пойдет не так, энергия накапливается и может вызвать отключение.

Если у вас отключилось питание, вероятно, перегорел автоматический выключатель или предохранитель.Это происходит из-за электрической неисправности. Когда автоматический выключатель отключается, это происходит из-за короткого замыкания. С помощью заземляющего провода вы можете избежать переизбытка электроэнергии, которая приведет к отключениям. Всегда важно проверять заземляющий провод, чтобы убедиться, что он правильно подключен, чтобы избежать осложнений и рисков (например, поражения электрическим током).

Типы заземляющих проводов

Медный заземляющий провод обычно используется в электротехнике, особенно из-за его проводимости и долговечности.В зависимости от требований приложения используется множество различных типов медных проводов. Наиболее распространенные типы заземляющих проводов включают неизолированный медный провод и медный провод калибра. Согласно требованиям Национального электротехнического кодекса, заземляющие провода должны быть белого или серого цвета.

Green 6 THHN — это особый тип медного провода, который используется для заземления вне помещений. Зеленый цвет представляет собой наружный провод, и он изолирован, поэтому влага не попадает внутрь и через провод.Измерительные медные заземляющие провода различаются по размеру. Чем больше номер калибра, тем меньше размер провода.

О сечениях заземляющих проводов

Размер заземляющего провода не влияет на работу или поток. Провода заземления предназначены для обеспечения безопасности и, следовательно, не для нормального протекания тока. Текущий поток предназначен для перехода от горячего к нейтральному. В случае неисправности заземление обеспечит путь, достаточный для перегорания предохранителя или отключения автоматического выключателя. В целом, вы можете сэкономить, используя провод меньшего размера.
