Заземление оборудования — это обязательная мера для предприятий разной направленности. Необходимо заземлять следующее оборудование:

  • корпуса электродвигателей;
  • корпуса сварочных аппаратов;
  • регулировочную аппаратуру;
  • металлические элементы светильников;
  • корпуса всех механизмов и машин, выполненные из металла.

Если напряжение в сети не превышает значение в 200 В, заземление оборудования осуществляется только в тех местах, которые создают опасность для поражения током. Например, в помещениях с повышенной влажностью, склады с большим количеством металлических масс и наружные установки, подвергающиеся воздействию атмосферных осадков.

Способы заземления оборудования разных видов

Существует несколько вариантов заземления для оборудования, и выбор конкретного варианта зависит от возможностей предприятия. В качестве естественных заземлителей для оборудования может использоваться широкий ряд элементов, включая:

  • конструкции зданий из металла и железобетона, находящихся в контакте с землей, например фундамент здания, оснащенный гидроизоляционным покрытием;
  • металлические водопроводные трубы, расположенные в земле;
  • обсадные трубы в буровых скважинах;
  • рельсовые пути железных дорог и подъездные пути, в которых имеются специальные устройства перемычек;
  • свинцовые оболочки и металлическая броня кабелей.

Стоит упомянуть, что заземление оборудования нельзя осуществлять с помощью алюминиевых оболочек кабеля. Не подходят для заземления и трубопроводы канализации, центрального отопления и по которым проходит транспортировка горючих или взрывоопасных жидкостей и газов.

Рисунок 1 Таким образом, если на предприятии есть возможность монтировать заземление к естественным заземлителям, это позволит использовать более экономичные способы заземления оборудования. Однако если такой возможности нет, появляется необходимость монтажа искусственных заземлителей.

В качестве искусственных заземлителей могут выступать стальные проводники, заложенные в грунт в разных положениях — в горизонтальном, вертикальном или наклонном — и соединенных между собой. Вертикальные заземлители выполняются из оцинкованной стали диаметром не менее 6 мм или угловые варианты с толщиной не меньше 4 мм закладываются в грунт и соединяются между собой полосами стали. К ним с помощью сварки присоединяется заземляющий проводник (провод ПуГВ или ПВ3), который должен обладать сечением не менее 16 мм 2 .

Заземление технологического оборудования: монтаж шины заземления

После того, как выбран или смонтирован заземлитель, следует установить главную заземляющую шину PE. Сечение шины не должно быть меньше сечения проводника линии электропитания. Шина РЕ выполняется из меди и устанавливается в электрощитовой (рис. 1).

Рисунок 2 А уже от главной заземляющей шины производится заземление технологического оборудования предприятия — каждое оборудование присоединяется к шине с помощью отдельного проводника. Заземление сварочного оборудования и других видов техники производится с помощью надежных болтовых соединений (рис. 2).

Также важен выбор проводника для подключения оборудования. Для заземления отлично подходит проводник с сечением 16 мм2, например провод марки ПВ3 (ПуГВ) или ПВ4 — гибкие медные провода с изоляцией из ПВХ. Также можно приобрести более дорогостоящий провод ПВ6, который отличается высокой гибкостью.

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.
  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Материалы по теме:

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

Как правильно выбрать сечение для провода заземления

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

Схемы заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

  • TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
  • TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
  • TT – оснащение электрооборудования прямым защитным заземлением.
  • IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

  • PE – заземление;
  • PEN – в одном кабеле объединены ноль и земля.

Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

МатериалПрофиль сеченияДиаметр(мм)/площадь поперечного сечения(мм.кв)
Медь
  • Круглый
  • Прямоугольный
  • Трубный
  • Канат многопроволочный
  • 12 мм
  • 50 мм.кв
  • 20 мм
  • 1,8 мм/35 мм.кв
Оцинкованная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Трубный
  • 12 мм
  • 10 мм
  • 75 мм.кв
  • 25 мм
Черная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Угловой
  • Трубный
  • 16 мм
  • 10 мм
  • 100 мм.кв
  • 100 мм.кв
  • 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв.  В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.
Сечение фазных проводников, мм.кв.Наименьшее сечение защищенных проводников, мм.кв.
S>35S/2
35>S>1616
S<16S

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Пример внешнего вида нейтрального провода

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

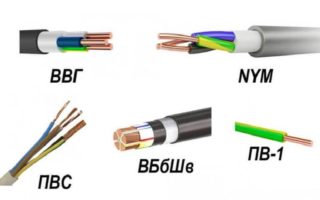

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

  • Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
  • ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
  • ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
  • ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
  • ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

  • Освещение участка загородного дома
  • Хитрости для домашнего мастера: скрип пола, полка между плитками без крепления, душ из ведра, распил шифера
Категория: Ремонт

цвет в трехжильном проводе, требования к заземляющим проводникам

Содержание статьи:

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

Схемы заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

  • TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
  • TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
  • TT – оснащение электрооборудования прямым защитным заземлением.
  • IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

  • PE – заземление;
  • PEN – в одном кабеле объединены ноль и земля.

Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

Материал Профиль сечения Диаметр(мм)/площадь поперечного сечения(мм.кв)
Медь
  • Круглый
  • Прямоугольный
  • Трубный
  • Канат многопроволочный
  • 12 мм
  • 50 мм.кв
  • 20 мм
  • 1,8 мм/35 мм.кв
Оцинкованная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Трубный
  • 12 мм
  • 10 мм
  • 75 мм.кв
  • 25 мм
Черная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Угловой
  • Трубный
  • 16 мм
  • 10 мм
  • 100 мм.кв
  • 100 мм.кв
  • 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв.  В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.
Сечение фазных проводников, мм.кв. Наименьшее сечение защищенных проводников, мм.кв.
S>35 S/2
35>S>16 16
S<16 S

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Пример внешнего вида нейтрального провода

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

  • Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
  • ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
  • ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
  • ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
  • ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

О проводах заземления: технические характеристики, назначение, монтаж

Для безопасной работы людей и надежной защиты самих электроустановок предусмотрено заземление. Это обязательный по нормам ПУЭ И ГОСТу процесс согласованного соединения электрооборудования с землей, являющейся в случае утечки тока хорошей гасящей средой. Для такого соединения используется заземлитель. Им может быть любой элемент, проводящий ток (стальная полоса, труба из металла, кабель или провод заземления).

Пример одиночного заземлителя в грунте

Пример одиночного заземлителя в грунте

У всех электроприборов есть токопроводящая часть в открытом доступе для прикосновения человека. К примеру, на корпусе в нормальном режиме эксплуатации нет напряжения, но при повреждении изоляции прикосновения к нему может быть опасно.

Существуют следующие факторы, приводящие к такому повреждению:

  • физический износ;
  • механическая поломка;
  • продолжительная изнурительная эксплуатация;
  • производственный брак;
  • скопление токопроводящей пыли и влаги между корпусом оборудования и токоведущими частями.

Поэтому при работе в электроустановках всегда существует опасность удара током при неполадках с оборудованием или при перепадах напряжения.

Заземление и рабочие кабели подбираются, согласно назначению заземления, которое бывает рабочее (функциональное) и защитное.

Для нормального функционирования электроустановок, согласно ПУЭ, для их токоведущих частей применяют рабочее заземление.

Защитное устройство предусмотрено для защиты электрооборудования и людей от опасного токового воздействия, которое возможно при ударах молний, при поломках и недолжной эксплуатации техники, т.е. в случае аварийного режима.

Еще такое заземление помогает защищать аппаратуру от помех при переключениях в сети питания, а также при электромагнитных колебаниях, которые образуются при совместной работе электрооборудования.

В жилых помещениях (квартирах, домах) проводится только защитное заземление, при этом применяется доступный в цене заземляющий проводник – провод или отдельная часть многожильного кабеля. Этот проводник бывает разного сечения, но всегда производится из меди.

Разновидности систем заземления

Заземление устанавливают своими силами только в частных домах, дачных постройках, а также в многоквартирных домах, построенных до 1998 года. В наши дни дома уже имеют завершенную систему заземления.

По правилам ПУЭ, существует 3 такие системы:

  1. TN-система, здесь нейтраль трансформатора заземлена, и к ней присоединены открытые проводящие части;
  2. TT-система, где нейтраль трансформатора заземлена, а открытые токопроводящие элементы заземлены отдельным независимым от нейтрали заземляющим устройством;
  3. IT-система, для заземления нейтрали в которой используются устройства с большим сопротивлением, или нейтраль вообще изолирована от земли, а открытые проводящие части заземлены отдельно.

Рассматриваемые системы равноценно защищают людей от случайного удара тока, но они имеют разные степени надежности по отношению к защите электрооборудования.

Подсистема TN-S подразумевает, что в сети переменного тока заземление сделано из отдельного провода и нейтрали.

Устаревшая подсистема TN-C – кабели «ноль» и «земля» объединены в один провод с отдельной нейтралью (характерно для старых построек).

Маркировка провода

Заземляющий провод обозначается определенной буквенной маркировкой и цветовым исполнением.

По требованиям ПУЭ, в трехжильном проводе заземление обозначается заглавными буквами РЕ, не обязательно с указанием сечения, желто-зеленого цвета.

Так же маркируются кабели с большим числом жил. Не отечественные производители иногда обозначают заземляющий провод или желтым, или зеленым цветом.

Обратите внимание! Толщина такого провода меньше фазного – это очередное отличие от нулевого.

Перечень используемых кабелей для заземления

Выбор кабеля определяется типом заземления: стационарное или нестационарное. Заземление всех зданий, производственного электрооборудования, электропроводки в квартире – это примеры стационарного вида. Для него используют медные трехжильные провода марки ПВГ, ППВ, ВВГ, NYM.

Нестационарное (переносное) заземление применимо для защиты людей от случайной подачи напряжения при работе на электрооборудовании при отключении от основного питания.

В таком случае лучше использовать гибкие провода из поливиниллхлорида: ПВ6-3, ПВ-3, МГКзВ.

Пример провода ПВ6-3п

Пример провода ПВ6-3п

Кабель ПВ6-3 и ПВ6-3п по конструкции – это множество медных жил, изоляция которых выполнена из прозрачной ПВХ оболочки. Токопроводящую жилу хорошо видно, что дает возможность без труда наблюдать за невредимостью провода по всей длине.

Он рассчитан для температур в пределах от -40 до +55 градусов Цельсия.
Кабель ВВг имеет жилы из медной проволоки первого и второго класса скрутки, его изоляция и внешняя оболочка из поливинилхлорида придают кабелю устойчивость к горению.

Кабели ESUY, H00V3-D от немецкого производителя заземляют установки под большим напряжением, железнодорожные магистрали, системы для обработки важной информации. Этот надежный, устойчивый к нагрузкам и температурным перепадам кабель имеет экран из медной проволоки, который дополнительно оберегает от физического и химического влияния.

Важно! Сечение кабеля для заземления выбирается строго по таблицам в Правилах устройства электроустановок.

Как отличить кабель заземления

В период подключения нагрузки по нулевому проводу проходит электрический ток, а по проводу заземления – нет. Роль так называемой «Земли» – защита от поражения током, который по этому проводнику не протекает, поэтому она присоединена к корпусам приборов.

Основное отличие провода заземления от нулевого

Основное отличие провода заземления от нулевого

Нужно выполнить следующие действия, чтобы выяснить, какой провод где:

  • Измерение омметром сопротивления на «земле». Значение измеренной величины обычно не выше 4 Ом;
  • Когда необходимо узнать напряжение между проводом заземления и другим прибором, вольтметр не высветит никаких показаний, а с нулевым проводом будет небольшое напряжение.

Подключение

Рассмотрим правила установки заземления в помещениях. Для квартирного варианта необходимо понять, где в щитке размещен провод заземления. Для частного дома сначала придется сделать еще контур заземления.

Почти все нынешние розетки и люстры оснащены специальной клеммой заземления, куда защитный кабель подсоединяется. Как обсуждалось ранее, в многоквартирных домах подключаться следует к системе заземления TN-C, где уже существуют трубопроводы с четырехжильными проводниками. Ко всем стоякам подводится «фаза», «нуль» и «земля». В новостройках уже используется система TN-S с пятижильным проводником: 3 фазы, защитный нуль PE и рабочий нуль N.

Подключение в сети TN- S

Подключение в сети TN- S

Перечень действий при заземлении в сети TN- S:

  1. фазный кабель соединяется с «фазой»;
  2. провод нуля с помощью зажима подсоединяется с нулевой шиной;

Важно! Не допускается совместное подключение провода нуля и земли.

  1. заземляющий РЕ провод подсоединяется к корпусу электрощита.

Дополнительная информация. Нельзя «сажать» все заземляющие провода на один зажим. Рекомендовано применять для этих целей шину.

Нагрузку на электропроводку желательно разделить следующим образом: приборы освещения, крупная бытовая техника, электропитающая аппаратура – все заземляется отдельно.

Используемую варочную панель следует подключить трехфазно, составные части ванной комнаты из металла (ванная, трубы, экран пола с подогревом и заземляющий проводник розетки) – подсоединить к шине ДСУП в ванной.

Розетки запитываются схемой с тремя проводами. Все проводники РЕ, имеющие механическую защиту, должны быть сечением 2,5 мм2, без наличия таковой – 4 мм2.

Заземление в сети TN-C осуществляется несколькими способами:

  1. На первых этажах многоквартирного дома возможно соорудить свой контур путем вбивания и сваривания металлических прутьев;
  2. На этажах повыше нужно тянуть «землю» от подвала к электрощиту в квартире. Для этого выбирается гибкий заземляющий провод;
  3. Обустройство «земли» в квартирах, используя металлические сетчатые лотки, но сперва необходим расчет сопротивления.
Подключение в сети TN- С

Подключение в сети TN- С

Важно! Бывает, что электрослесари для защитных систем применяют группирование с газопроводом, трубами, батареями в квартире. Такая схема опасна для жизни, так как при возможной токовой утечке под напряжение могут попасть и ваши апартаменты, и соседей по дому.

Видео

Какой провод лучше использовать для заземления

Кроме очевидной пользы электричество несёт в себе смертельную опасность. Многие несчастные случаи происходят из-за того, что люди пользуются незаземлёнными электроприборами. В старых жилых постройках к розеткам подводили только фазу и ноль. Сегодня, согласно требованиям Правил устройства электроустановок (ПУЭ), кроме фазы и нуля, обязательно должен быть заведен провод заземления.

Содержание страницы

Действующие системы заземления

По согласованию с Международной электротехнической комиссией (МЭК), Госстандарт России установил общепринятые виды заземляющих систем, обязательных к установке в зданиях и сооружениях. Для жилых построек должны применяться разновидности системы TN. Сегодня ПУЭ определяет, что варианты TN-S и TN-C-S являются наиболее приемлемыми в плане безопасности. Раньше в жилых зданиях применяли TN-C, где роль заземляющего и нулевого выполнял один проводник по всей цепи.

Во избежание разногласий приняты единые обозначения проводников, использующихся при разводке электропитания.

L1, L2, L3 – фазовые провода
N –нейтральный, или нулевой, провод;
РЕ – нулевой защитный, или заземляющий;
PEN – нейтраль и заземление, объединённые в один провод.

Каждая из букв в названии заземляющей системы несёт определённый смысл. В буквосочетании TN буква Т даёт информацию о том, что заземляющий провод соединяется с нулевым (нейтральным) в источнике электроэнергии. То есть создаётся глухозаземлённая нейтраль. Таковым, например, служит трансформатор подстанции, от которого питаются жилые дома. Его заземляют, вбивая рядом три штыря в землю по форме вершин треугольника. Глубина их проникновения может быть значительной, так как они должны достичь водоносного слоя. Штыри заземления соединяет провод или металлическая полоса, образуя треугольный контур.

Вторая буква сочетания TN обозначает защитное зануление, то есть подсоединение открытых проводящих частей к глухозаземлённой нейтрали. Как видно из рисунка, в системе TN-C-S глухозаземлённая нейтраль расщепляется на два проводника – нейтральный и заземляющий. Это расщепление происходит на входе в жилые постройки. То есть от подстанции к постройкам трёхфазное напряжение передаётся по 4 проводам. В жилых помещениях к розеткам подключаются: провод заземления, нейтральный и один из фазных. К трёхфазным розеткам подсоединяются 5 проводников.

Чтобы сделать систему TN-S, нейтраль и заземление ведут отдельно, начиная с места, где образуется глухозаземлённая нейтраль. То есть – от трансформатора подстанции. Электричество подводится к постройкам таким образом, что заземление силового кабеля и зануление идут по разным жилам. Для этого потребуется 5-жильный силовой кабель. Разводка внутри здания производится так же, как в TN-C-S.

Выбор заземлителей и сечения заземляющих проводов

Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:

элементы зданий, выполненные из металла или железобетона;
водопроводные трубы из металла – при условии, что они проложены в земле;
металлические оболочки проложенных под землёй кабелей.

Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.

Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.

При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.

Цветная маркировка

Чтобы во время монтажных работ не путать проводники, их изоляцию окрашивают разным цветами. К фазным жилам не предъявляется жёстких требований, поэтому их цвета могут отличаться. Заземляющий (PE), нулевой (N), а также объединяющий два предыдущих (PEN) окрашены только такими цветами:

РЕ – жёлто-зелёным;
N –голубым или синим;
PEN – жёлто-зелёным с синими полосами.

Гамма фазных жил может быть довольно широкой.

Заземление дачи, частного дома

Для частных малоэтажных построек обязательно требуется выполнять монтаж заземления. Оно позволит обезопасить проживающих там людей. В сельской местности по большей части построены линии электропередач (ЛЭП) старого образца. Поэтому о заземлении придётся позаботиться самостоятельно.

Корпусы таких бытовых приборов, как стиральная машина, электроплита, микроволновка, для безопасности лучше всего заземлить напрямую. В этом случае заземляющего провода в розетке может быть недостаточно. В дачных посёлках и сёлах заземляющие системы выполняют ещё одну важнейшую функцию – предотвращают пожары при попадании в постройку молнии. Только для этого к заземлению достаточно подключить громоотвод. Его нужно обязательно установить рядом с постройками.

Для заземления в частном доме лучше всего подходит система TN-C-S. Она предпочтительна в том случае, если ЛЭП от подстанции к дому удовлетворяет требованиям ПУЭ. Это – защита проводника PEN от механических повреждений и обрыва, а также резервное заземление через каждые 100-200 метров. К сожалению, большинство линий электропередач не соответствуют этим требованиям. Поэтому используется система ТТ (см. рис.). Вот для чего нужен заземляющий контур рядом с домом или дачей. Таким способом подключают большинство частных малоэтажных построек. Только в этом случае кроме защитных автоматов требуется устанавливать устройства защитного отключения (УЗО).

Для штырей контура заземления используются металлические штыри диаметром от 16 мм или уголок. Нельзя использовать для этой цели арматуру – её калёная поверхность будет менять распределение тока утечки. Также нельзя красить штыри и места сварки – лучше использовать для предотвращения коррозии антикоррозионные смеси.

Какие марки проводов использовать

Каким проводом делать заземление? Этот вопрос многих ставит в тупик. Самое главное – для этого годятся только медные провода, поскольку их сопротивление электрическому току минимально. Второе обязательное условие – наличие минимум 3 жил. Они обеспечат подвод нуля, фазы и заземления. По поводу сечения жил – наиболее распространены 1,5 мм2 для разводки освещения и 2,5 мм2 для подсоединения блоков розеток. Если придётся отдельно проводить питание к духовому шкафу, электроплите или стиральной машине, следует согласовать сечение с мощностью этих устройств.

Лучше всего для этих целей подойдут такие кабели, как ВВГ, NYM или ПВС. Все они имеют изолированные жилы, а также внешнюю оболочку, изготовленную из изолирующего материала. Для проводки лучше использовать жилы с одной проволокой, так как многопроволочные с тем же полезным сечением имеют больший диаметр. С другой стороны, эти провода имеют большую надёжность и гибкость, чем кабели с монолитными жилами.

Вышеуказанные марки имеют довольно широкий ассортимент, но у каждой есть свои особенности. Например, NYM более гибок, чем ВВГ. Это свойство довольно важно, если требуется вести проводку в специфических условиях. ВВГ, в свою очередь, выделяется разновидностями, которые безопасны, в пожарном отношении – это ВВГнг, ВВГнг-LS и другие. Такое преимущество немаловажно, если приходится разводить электричество и заземление в деревянных постройках.


Заземляющий проводник: требования и особенности

Заземляющие проводники представляют собой обязательную часть электроустановок любого типа, от небольших бытовых приборов до трансформаторов. Необходимы как защитные элементы от случайного соприкосновения с деталями, находящимися под высоким напряжением.

Их правильный выбор и установка очень важны не только для обеспечения бесперебойной работы, но и для улучшения качества ее безопасности во время эксплуатации.

Подсоединение заземляющего проводника к электроустановкеПодсоединение заземляющего проводника к электроустановке

к содержанию ↑

Немного теории

Чтобы действовать максимально эффективно, необходимо знать некоторую терминологию. Так, глухозаземленная нейтраль — общая точка обмоток для электрического оборудования, которая присоединяется к заземлителю напрямую или с использованием малого сопротивления.

Важно знать следующую информацию:

  1. Основных схем для подключения нейтрали оборудования насчитывается пять. Здесь электрические приборы подключают в звезду (начала обмотки присоединяют к фазным проводам).
  2. В областях соединения обмоток потенциал будет равен нулю при идеальных условиях, как и у почвы. Из-за этого заземление нейтрального кабеля необходимо производить с использованием шины.
  3. Нулевой провод — тот, что подключен к нейтрали. Как правило, его принято обозначать буквой N.
  4. Нулевой защитный проводник заземления обозначается символом РЕ. Его подсоединяют к земле и непосредственно к оборудованию, благодаря чему оказывается возможным получение нулевого потенциала.

Подсоединение заземляющих проводников к шинеПодсоединение заземляющих проводников к шине

Существует три основных типа подключения:

  1. TN-S. К нейтрали соединяют нулевой рабочий проводник и кабель защитного заземления, которые не соединяются до конечного потребителя.
  2. TN-C. Заземляющий проводник и нейтраль соединяются в одной области, образовав сплошной проводник. Такой тип обозначают символом REN.
  3. TN-C-S. Совмещает в себе два предыдущих. Для подключения к нейтрали используется один проводник, который впоследствии разделяется на два — зануления и заземления.

В сетях выше тысячи, требующих специальных знаний, применяется тип IT с применением изолированной нейтрали.

к содержанию ↑

Требования к заземлителям

Главные требования к проводам-заземлителям зависят от места для их подключения. Так, проводы могут быть использованы как для непередвижных, так и передвижных электрических конструкций и приборов.

Следует обратить внимание, что основные требования к продукции, предназначенной для подключения этих типов установок, серьезно различаются. Перед непосредственным проведением работ их необходимо тщательно изучить и произвести все требуемые измерения.

В противном случае техника может выйти из строя, а сами механизмы будут представлять потенциальную опасность для жизни человека.

Гибкий заземляющий проводГибкий заземляющий провод

к содержанию ↑

Общие требования к проводам заземления

Любой провод заземления должен снижать потенциал на электрооборудовании до близкого к нулю показателя. У него должна быть возможность пропускать такой же ток, значение которого в установке равно значению тока в коротком замыкании.

В связи с этим необходимо обратить внимание на следующие требования:

  1. Сечение проводников заземления не должно быть больше, чем у фазных проводников. Последние должны обеспечивать постоянное протекание тока, защита находится в работе не более двух-трех секунд.
  2. Все кабели должны иметь сечение и маркировки по ГОСТу.
  3. Отдельный расчет показателя проводника заземления возможен. Следует применить формулу, содержащую ток короткого замыкания, способ укладки кабеля, тип проводника.
  4. Нулевой провод, как правило, обозначают голубым цветом, заземление — желтым.
  5. Качество заземления рассчитывают по измерению сопротивления. Как правило, параметр должен составить не больше 4 Ом. Число зависит от сопротивления только внутри проводника.
  6. Наиболее качественного заземления можно добиться при использовании винтовых зажимов. Не рекомендуется делать нулевые проводники и заземление длиннее стандарта длины.
  7. У медного провода для заземления минимальное сечение составит 4 квадратных миллиметров без защиты от повреждений и не менее 2,5 — при ее наличии.

Заземляющие и нулевые проводникиЗаземляющие и нулевые проводники

к содержанию ↑

Требования к переносным заземлениям

Переносные заземления должны соответствовать совсем другим требованиям, поскольку применяются к передвижным механизмам для обеспечения безопасных условий эксплуатации и работы.

Основные правила их использования выглядят следующим образом:

  1. Данный тип проводников не оснащается изоляцией. Это необходимо, чтобы можно было легко обнаружить возможные механические повреждения или убедиться в их полной целостности. К устройствам контур заземления прикрепляется при помощи струбцины. Ее присоединение к заземлителю производится с использованием сварки.
  2. Материал для проводника — медь. Такая продукция должна быть многожильной, а ее отдельные проводки — содержать не более пяти процентов брака.
  3. Сечение данных заземлений должно быть не менее 16 квадратных мм, если применяется для механизмов с напряжением меньше 1000 В, и не менее 25 квадратных миллиметров, если больше.

Перед наложением заземления необходимо провести зачистку металлической поверхности. Можно достигнуть максимально доступного качества. Проверить его обычными способами достаточно сложно, поэтому чаще всего выполняют только экспериментальным путем.

к содержанию ↑

Выводы

Соблюдение всех правил выбора и установки нейтральных проводов и кабелей заземления чрезвычайно важно для обеспечения качественной и бесперебойной работы электросистем стационарных и передвижных. Без этого нельзя создать безопасные условия эксплуатации техники и предупредить ее поломки.

Разобраться в основных требованиях к кабельной продукции не так сложно. В большинстве случаев произвести установку всех систем оказывается под силу даже простым обывателям.

Заземляющий проводник: требования и особенности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
