Кабель ПВС — технические характеристики и применение проводов

Провод ПВС широко применяется в быту для подключения различных электроприборов. Он состоит из нескольких изолированных жил, находящихся внутри ПВХ-оболочки. Его особенность состоит в том, что каждая жила представляет собой жгут, состоящий из нескольких скрученных между собой медных проволок.

Кабель ПВС может эксплуатироваться на открытом воздухе при минусовых температурах и в жаркую погоду летом. Изделие обладает хорошей гибкостью, что позволяет использовать его для подключения переносных устройств. Также его ценное свойство — высокая устойчивость к механическим нагрузкам.

На ключевые параметры изделия указывает название, которое расшифровывается, как проводниково-кабельное изделие с ПВХ-оболочкой соединительное. Оно имеет стандартное круглое сечение. Количество медных проводников — от двух до пяти, а их сечение может составлять 0,75-2,5 мм².

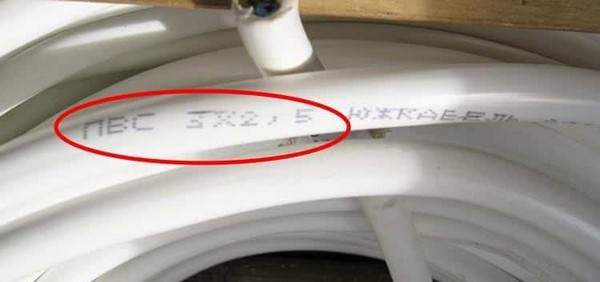

Маркировка, помимо аббревиатуры, включает наименование производителя и две цифры, например, 2 x 0,75. Первое число означает количество проводников, в данном случае их два. Вторая цифра 0,75 — это сечение в квадратных миллиметрах, которое у всех жгутов в составе кабеля одинаковое.

Конструкция

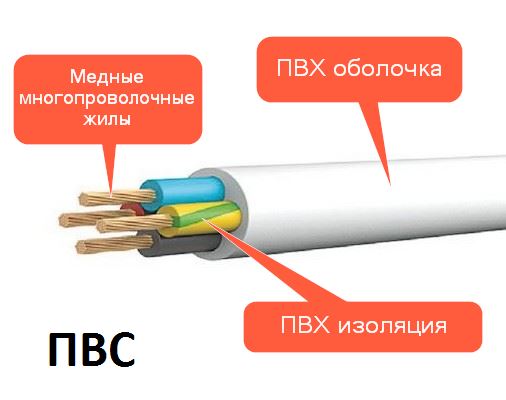

Если рассматривать устройство провода ПВС, то он состоит из нескольких частей:

• Жила токопроводящая — изготовлена из прочной меди пятого класса. Производится в соответствии с ГОСТ 22483.
• ПВХ-изоляция — в соответствии с принятыми стандартами для каждой токопроводящей компоненты подбирается свой цвет.
• Оболочка — заполняет пространство между изолированными компонентами, формируя изделие с круглым сечением.

Медные жгуты покрыты изоляционным слоем и не имеют наполнителя. Если кабель пятижильный, разрешается скручивать их вокруг сердечника. Изоляция выполняется из поливинилхлоридного пластика, выпускаемого в различных расцветках. Преимущество проводов ПВХ — в случае пожара изоляционный материал не вызывает распространение огня. Конечно, при серьезном пожаре он загорится, но не будет поддерживать горение.

Изолированные проводники помещены в защитную оболочку, которая не просто плотно прилегает, а закрывает пустоты между отдельными шнурами. Благодаря ей шнур сохраняет целостность и не перегибается в процессе использования. Поэтому он достаточно прочный и способен прослужить более пяти лет даже при частых сматываниях и перегибах.

Эксплуатационные характеристики и сфера применения

Для подключения электроинструмента, бытовой и оргтехники нередко применяется провод ПВС. Назначение определенной модификации зависит от ее сечения. Модели с малым сечением подходят для маломощных приборов, а с большим — для стиральных машин, болгарок и другого мощного оборудования. Кабель ПВС пригоден для прокладки в труднодоступных участках благодаря своей гибкости, однако, он имеет ограниченный ресурс.

Применение гибких проводов ПВС оправдано в различных электронных устройствах. За счет устойчивости к широкому диапазону температур, он используется даже на улице. Его часто применяют для подключения садовой техники на даче — газонокосилок, насосов, электропил.

Провод ПВС задействуют при производстве удлинителей, в том числе, промышленного назначения. Он способен работать с напряжением 380 или 660 В. Защищен наружной оболочкой, снижающей воздействие внешних факторов. Проводник изготовлен из меди, устойчивость к деформации изгиба у него выше, чем у алюминиевого, а электрическое сопротивление ниже.

Этот электрический шнур часто используют при устройстве внутренней проводки внутри здания. В таком случае требуется спаять смотанные жилы в местах подсоединения к распределительным коробкам и розеткам. Данная операция не является трудоемкой, однако способна отнять много времени и увеличить продолжительность монтажных работ.

Технические характеристики

Изделие обладает рядом параметров, определяемых принятыми стандартами ГОСТ.

Основные технические характеристики представлены ниже:

1. Устойчивость к диапазону температур от -40 градусов до 40.
2. Допустимая температура нагрева медного элемента -70 °С, минимальная температура для проведения монтажных работ -20 градусов.
3. В случае одиночной укладки, материал оплетки не распространяет горение. Однако оболочка подвергается воздействию высоких температур.
4. Срок службы — при постоянных перегибах 6 лет и 10 лет в составе стационарных систем, однако обязательным условием является соблюдение правил эксплуатации.

Кабель ПВС подбирают с учетом взаимосвязанных параметров, определяемых в ГОСТ 22483:

• Количество жил — 2-5 и их сечение — от 2×0,75 до 5×2,5 мм².
• Число проволок и их диаметр — от 24×0,2 до 50×0,25 мм.
• Масса 1 км кабеля — минимальный 55,76 кг, максимальный 257,61кг.
• Наружный диаметр — 6,4-12,4 мм.
• Максимальный диаметр — 7,2-13,9 мм.

Чтобы вычислить оптимальные технические характеристики проводов ПВС, удобно использовать справочную литературу. Данный параметр определяет толщину изоляционного слоя, которая составляет 0,6-0,8 миллиметров. Наружная оболочка имеет толщину в пределах 0,8-1,2 мм.

Каким нормативным документом регламентируется использование

Правила эксплуатации оговариваются в ГОСТах и ПУЭ, согласно которым представленная модификация подходит для стационарной укладки внутри квартиры. Кабель ПВС технические характеристики позволяют применять его для подключения различных электроприборов и удлинителей. Единственное ограничение в использовании — он не подходит для прокладки в составе уличной сети.

Кабель ПВС, особенности, преимущества и характеристики

Работа бытовых и осветительных приборов, электрооборудования и инструментов невозможна без подключения к источнику электрической энергии при помощи специальных проводов.

Их называют кабелями ПВС, и они являются востребованным видом кабельно-проводниковой продукции. Они используются для подключения теле- и радиоаппаратуры, стиральных машин и других видов электроприборов, организации поводки и изготовления удлинителя.

Максимальное значение напряжения, выдерживаемое проводами ПВС, составляет 380В. Обычно они используются в системах 380/660 В. При аварийной ситуации с напряжением в 2000В, кабель сможет выдержать не более пяти минут.

Преимущества провода ПВС

Популярность кабеля ПВС вполне оправдана. Он отличается многими достоинствами, к основным из которых относятся:

• широкие сферы применения;
• большое разнообразие видов;
• устойчивость к механическим нагрузкам;
• десятилетний срок службы;
• гибкость;
• обеспечение напряжения в сети при наличии любого количества перегибов;
• невосприимчивость к воздействию плесени и грибка;
• возможность эксплуатации при любых температурных режимах;
• отсутствие поддержки горения;
• простота монтажа;
• наличие гарантии;
• доступные цены.

Провод ПВС может иметь длину от 30 до 200 метров, среди которых 50 метров считается самым востребованным размером.

Конструкция провода ПВС

К конструктивным элементам гибкого провода относятся скрученные токоведущие жилы в изоляции из поливинилхлоридного пластиката разного цвета, используемого в кабельной промышленности, и ПВХ оболочка.

Каждая жила состоит из тонких медных проволочек. Их количество может варьироваться от двух до пяти с сечением от 0,75 до 16 мм². В пятижильных проводах изолируемые жилы разрешается скручивать вокруг сердечника. Толщина внешней оболочки может достигать несколько миллиметров. Заполнение междужильного пространства обеспечивает круглую форму кабеля ПВС, в котором токопроводящие медные жилы являются главными его конструктивными элементами.

Отличительные параметры кабеля ПВС

Соединительные виниловые провода отличаются по многим параметрам, определяющим их правильных выбор. К ним относятся:

• количество жил и их сечение;
• количество медных проволочек в жиле и их диаметр;
• масса и цена 1км кабеля;
• наружный диаметр провода;
• компания — производитель.

Маркировка на кабеле выполняется в соответствии с требованиями нормативной документации и предоставляет необходимую информацию потребителю о характеристиках продукции. Количество используемой меди для производства провода ПВС, а также ее рыночная стоимость оказывают существенное влияние на цену изделия.

Правильный выбор провода определяет эффективную работу оборудования, крупной и мелкой бытовой техники, аппаратуры, инструмента. При затруднении с его покупкой рекомендуется обратиться за помощью к специалистам, которые смогут проинформировать о тонкостях применения и характеристиках любых изделий кабельной промышленности.



Провод ПВС идеальный вариант для подключения оборудования

Вступление

В маркировке и классификации кабельной продукции есть явные фразеологические противоречия. К ним давно привыкли и при выборе кабеля основываются на их характеристики, а не названия. Например, кабельная аббревиатура ПВС расшифровывается, как Провод Виниловый Соединительный (провод ПВС). Однако это сосем не провод, а кабель, более того это по факту бытовой соединительный шнур.

Провод ПВС или кабель?

На самом деле не важно, как вы называете кабельную продукцию марки ПВС. По аббревиатуре это провод, по количеству жил это кабель, по гибкости это скорее шнур.

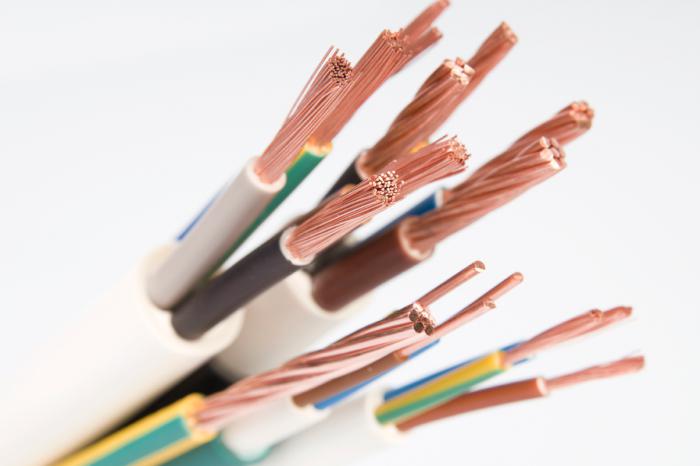

По факту ПВС это гибкий кабель, круглого сечения с количеством токопроводящих жил от 2-х до 5-ти. Каждая жила ПВС многопроволочная, то есть скручена машинным способом из определенного числа медных проводков сечение от 0,75 до 2,5 мм

2. При этом сечения проводков одной жилы имеют равные значение, а их количество нормировано.

Многопроволочность токопроводящих жил делают кабель ПВС очень гибким. Его фактически можно завязать в слабый узел, и он при этом не утратит своих характеристик.  Завязывать ПВС в узлы конечно не нежно, а вот использовать для подключения любой бытовой техники это его прямое назначение.

К слову сказать, по нормативам ПВС можно технологически изгибать на радиус 30-40 мм. Кабель должен выдержать три тысячи таких изгибаний. Это о его гибкости.

Где используется

Используют кабель ПВС для подключения стационарной бытовой техники — стиральных машин, электрических плит, холодильников, садовой техники, электроинструмента, бытовых станков, электрических удлинителей и переносок.

Довольно слабая, с механической точки зрения, оболочка ПВС из ПВХ пластиката не позволяет использовать его в промышленном подключении, но для быта он практически незаменим. Используется ПВС в освещении и рекламе.

Стоит отметить, что ПВХ пластикат делает провод ПВС стойким к кислотным и щелочным средам. Также пластикат ПВХ не горит и озоностоек.

Использование одинаковых материалов, ПВХ пластиката, для оболочки всего кабаля и изоляции его токопроводящих жил, отсутствие дополнительной защиты снижает его стоимость до привлекательной для потребителя.

Кроме этого, удобство с ним работать (из-за гибкости) подталкивают некоторых мастеров использовать его не только для фактического подключения бытовых приборов, но и для монтажа силовой электропроводки. Делать это, мягко сказать,  не рекомендуется, из-за слабых защитных свойств ПВХ изоляции, и сложности контактных соединений многопроволочных жил.

Провод ПВС технические характеристики

Если говорить о нормативных технических характеристиках ПВС провода, то они таковы:

• Рабочее напряжение кабеля ПВС 380 (450)\660 Вольт. Испытательное напряжение 2000 Вольт;
• Работает при температурах –40÷+40˚C. Максимальные температуры — 50 до + 70 градусов, по Цельсию;
• Сечения токопроводящих жил от 0,75 до 10 мм².

Где купить

Приобрести провод ПВС можно в России и всех странах СНГ, в том числе Казахстане, например на сайте https://kazelektrokabel.kz/pvs-ttr.html. В Казахстане кабель ПВС может маркироваться, как кабель TTR или ПВС (TTR). Также встречается маркировка кабеля ПВС, как H05VV-F.

©ehto.ru

Еще статьи

Похожие посты:

Поделиться ссылкой:

Кабель ПВС: особенности и сферы применения

Кабель ПВС представляет собой медный гибкий провод, функциональное предназначение которого, как правило, является бытовым. Структура его жил – многопроволочная. Главным преимуществом этой разновидности кабеля, по сравнению с другими, является его высокая гибкость. В частности, согласно государственному стандарту, по этой характеристике жилам присвоен пятый класс. Учитывая высокую степень сопротивления всевозможным механическим нагрузкам и деформациям, такой показатель можно назвать очень хорошим.

Изоляция провода

ПВС-кабель имеет два слоя изоляции: внешний и внутренний. В роли материала для их производства выступает поливинилхлоридный пластик. Отличаются они один от другого цветом и своими геометрическими характеристиками. Каждая из жил скручена по спирали и имеет дополнительную защиту в виде тонкого слоя ПВХ. Что касается внешней изоляции, то ею заполнены пустоты между жилами. Важным ее значением, помимо этого, является обеспечение круглой формы. Именно такая структура определяет основные механические свойства, которыми может похвастаться кабель ПВС. Внешний прочный слой ПВХ позволяет защитить его жилы от повреждений и деформаций, а использование меди гарантирует высокую степень прочности.

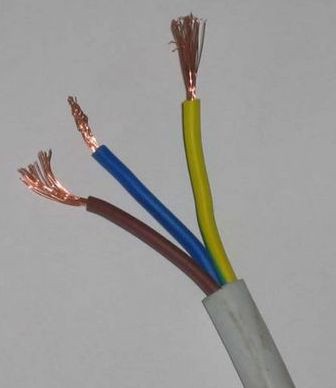

Оболочка каждой из жил имеет свой окрас. Стандартными расцветками являются синяя, коричневая, жёлто-зеленая, чёрная и красная. Это делается с целью обеспечения соответствия международным стандартам, которые установлены для обозначения нулевых и фазных жил проводов. Следует отметить немаловажную особенность изоляции шнура, которая заключается в том, что она не распространяет горение.

Основные сферы применения

Очень часто кабель ПВС используется для обеспечения подключения различных переносных устройств, которыми может выступать как мелкая домашняя бытовая техника, так и более мощные приборы – промышленные установки либо электроплиты. Это связано с тем, что провод имеет довольно широкую гамму сечений, которая находится в пределах от 0,75 до 16 миллиметров квадратных. Следует отметить, что для каждого из них производится кабель, имеющий две, три, четыре либо пять жил. Это позволяет подключать его и к однофазному, и к трёхфазному напряжению. Применение этого шнура не ограничивается одним только удлинением. Кабель ПВС часто используется в виде внутренней проводки, а также при монтаже промышленных, бытовых и розеточных сетей, даже несмотря на его, казалось бы, не совсем удобную форму для этих целей. Главное, не забывать о том, что жилы во время монтажа в обязательном порядке необходимо вставлять в соответствующие зажимы либо опрессовывать при помощи кабельных наконечников.

Температурный режим

Кабель ПВС, характеристики которого были описаны выше, изготавливается в трех вариантах относительно температурного режима. Маркировка «У» свидетельствует о том, что допускается его использование, когда столбик термометра показывает от 40 градусов мороза до 40 градусов тепла. Во всех остальных случаях температура должна составлять не менее минус 25 градусов. Что касается срока службы этого провода, то он равняется 6 годам, а при эксплуатации его в стационарных условиях – около 10 лет.
