Многожильный и одножильный многопроволочный медный кабель

Непрофессионалы часто испытывают затруднение при выборе электропровода, задаваясь вопросом, какой лучше, одножильный или многожильный. Чтобы ответить на данный вопрос, необходимо разобраться с определением этих видов, рассмотреть их плюсы и минусы.

Одножильный провод – состоит из одной монолитной жилы в изоляторе, которая переносит ток.

Многожильный кабель – его сечение представляет собой переплетение большого количества жил, образующих необходимый диаметр сечения.

Сравниваем одно- и многожильные провода

Структура провода

Согласно ГОСТу 22483 – 2012 провода разделяют на разные виды, в зависимости от их характеристик, устройства и области применения. Одной из классификаций является класс гибкости. Отношение электропровода к тому или иному классу обозначает то, с какой силой его можно сгибать и как он при этом деформируется.

Выделяют шесть классов:

  • К первому относят однопроволочные электропровода и многопроволочные с сечением 185 мм. Их используют в области промышленности.
  • Второй класс отличается от первого большей эластичностью. Достигается это путем перекручивания проводников меньшего диаметра. Количество проводников определяется ГОСТом, в зависимости от того какое сечение необходимо получить в итоге.
  • Третий и последующие классы. Число проводников должно быть больше, чем в предыдущем, на эластичность влияет диаметр каждой отдельной проволоки в группе. Определяется он так же ГОСТом.

Плюсы и минусы многожильных проводов

Какой провод лучше

Главным достоинством является степень его гибкости. Провода сечением 10,16 мм и редко применяют в быту, однако иногда это случается и их высокая эластичность в данном случае очень актуальна. Следует помнить, что количество сгибаний и разгибаний не безгранично. Как правило, радиус изгиба не стоит превышать на величину от 5 до 10 диаметров электропровода. Так же на степень гибкости влияет вид изоляционной защиты.

Имеют хорошие технические характеристики, оплетка тоньше, чем у моножильных. Это делает кабель более легким и компактным

Чтобы соединить моножильные провода достаточно их перекрутить и провести изоляцию. Многожильные провода состоят из большого количества маленьких проводков, и их соединения с другими компонентами приведет к распушению кончиков, из-за чего снизится качество передачи тока. Чтобы этого не произошло, на концы жил надевают наконечники, которые зажимаются специальным инструментом. На эти манипуляции уходит достаточно много времени, но подобные соединения отличаются надежностью, повышенной безопасностью.

Не стоит использовать электрокабель с несколькими жилами в сетях, имеющих высокочастотный ток. Вариант с одной жилой в данном случае подойдет больше. К минусам можно отнести то, что при зачистке кабеля есть вероятность повредить один или несколько контактов, тогда технические характеристики будут нарушены.

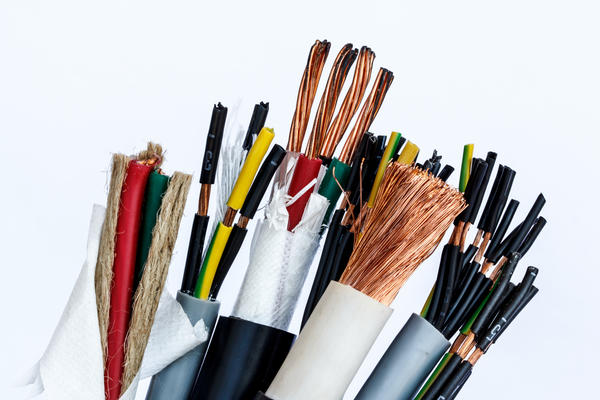

Существует два типа кабелей

Сходства и различия одножильных и многожильных проводов

Сходства:

  • оба вида применяют в монтажных работах;
  • применяют для монтажа бытовой электрической проводки.

Различия:

  1. отличаются по стоимости: одножильные провода дешевле многожильных примерно вдвое;
  2. многожильный проще в работе, он мягче и податливее, в то время как одножильные можно сломать при скрутке;
  3. одножильные более жесткие и грубые, достаточно хрупкие;
  4. одножильные более подвержены коррозии, однако они способны прослужить дольше.

Разновидности многожильного провода

  • ВВГ – многопроволочные силовые кабели, имеющие изолирующую оболочку из ПВХ. Используют его при монтаже в квартирах, домах, помещениях не жилого типа с разной степенью влажности воздуха. Удобен для прокладки в местах, имеющих много загибов, извилин, так как ВВГ состоит из множества тонких проводников и достаточно пластичный.
    Какой кабель выбрать для проводки
  • КГВВ – применяется в подключении силовых линий. Обладает высокой эластичностью, количество циклов сгибания может доходить до ста. Существуют модели, относящиеся к 4-5 классу гибкости, согласно ГОСТу, имеющие сечение до 10 мм и 3-5 классу, с сечением 16 мм и более.
  • ВРБ – бронированный силовой кабель, подходящий для прокладки под землей. Он устойчив к негативному влиянию почвы на оболочку, способен работать даже при сбоях в электросети, коротком замыкании. Прочная броня не допускает растяжения ВРБ. Низкий степень эластичности, не мешает использовать его при укладке на трассе, имеющей изгибы и повороты.
  • КОГ – это медный кабель, имеющий много жил и резиновую изоляцию. Обладает повышенной пластичностью. Его можно использовать в открытых или закрытых помещениях с высоким уровнем влажности. Не боится воздействия прямых солнечных лучей. Относится к пятому классу гибкости. Если проводник имеет диаметр от 16 до 35 мм, то он способен выдержать до 10000 циклов на изгиб, от 50 до 150 мм – 12000 циклов.
  • SiHF – выдерживает воздействие температуры до 220 С благодаря силиконовой изоляции. Она так же способна выдержать воздействие щелочных растворов, масел, спиртосодержащих веществ.
  • КГ – медный многожильный кабель, имеющий резиновое изоляционное покрытие. Можно прокладывать снаружи здания и внутри помещений, использовать со сварочными установками. Высокая степень гибкости позволяет проводить монтаж с множеством загибов и поворотов.
  • КУПЭВ – гибкий экранированный. Может состоять из 7-52 жил. Сечение варьируется от 0,35 до 0,5 мм. Способен выдержать около 100 циклов на изгиб.
    Кабель управления КУПЭВ
  • ПВС – имеет изоляцию из ПВХ, содержит 2-5 жил. С его помощью соединяют электроприборы различного назначения: от бытовых устройств до садовых инструментов. Обладает высокой степенью гибкости, что позволяет использовать его для монтажа осветительных элементов и электророзеток. Выдерживает воздействия температур в диапазоне от -40 до 40 градусов и цикл изгибов до 3000.
  • ШВВП – кабель из меди плоской формы. Количество жил 2-3, гибкие, с покрытием ПВХ. Используют для подсоединения приборов, обладающих не высокой мощностью.

Существует множество разновидностей кабелей, с разными изоляционными покрытиями, разной степенью гибкости. Выбирая между многожильным и одножильным электропроводом, следует опираться на то, в какой сфере он будет применяться и какие функции выполнять. В некоторых случаях следует потратить чуть больше денежных средств на покупку кабеля, чтобы в дальнейшем избежать проблем при монтаже и эксплуатации.

Одножильный или многожильный монтажный провод? — Провода и кабели

Приветствую Вас !

Мои опыты показывает что одножыльный провод «звучит» лучше

По идее, если монтаж навесной, то надо стараться, что б прОвода вообще не было :) Все соединяется ножками элементов. Если уж совсем деваться некуда без куска провода, то разницы между одножильныи проводом и многожилкой я не услышал. Пробовал и МГТФ и посеребренные связевые провоода. На данный момен остановился на витой паре 5-й категории. Один провод пары — сигнальный, второй — одним концом идет на общую точку, вторая сторона висит в воздухе. Так же и накал. Только в связи с тем , что ток там все же значительно больше, то свиваю вместе две перевитых пары между собой Так же поступаю и с проводами, которые приходится тащить к вых.трансам.



Хорошо, поставлю вопрос по-другому: какие преимущества имеет одножильный провод перед одножильным (при использовании во внутреннем монтаже усилителя)?



В бытность мою студентом, изучали мы скин-эффект… Помните про такой?

То что ток протекает в основном по поверхности проводника проникая в глубину по по экспоненциальной функции. Так вот, мне кажется, что пусть он проникает во внутрь одного , но толстого проводника, чем во много тоненьких. Конечно смутно объяснил, но думаю. что понятно? :)

Но вообще, мне кажется , что на самом, деле на таких низких частотах о которых мы здесь говорим, скин-эффект не проявляется. Поэтому, мне кажется, что совершенно все равно одножильный или многожильный провод.

Марка и сечение провода

Алюминиевые провода внутри зданий сейчас не используют. Cовсем, ни капельки. Только медные. О них и будет разговор. И еще — об однофазном (трехжильном) подключении.

Электрические медные провода

На ценнике вы увидите такую абракадабру: ПВС 2х2,5, ВВГ 3х1,5, NYM 3х2,5 и так далее. Расшифровывается все очень просто: буквы – это марка кабеля, первая цифра – количество проводов в кабеле, вторая – сечение провода в мм².

Кабель ВВГ и ВВГнг


Наиболее часто используемый для электропроводки кабель ВВГ и ВВГнг. Оба – в двойной ПВХ изоляции, с одножильными проводниками. Отличаются друг от друга тем, что в «нг» оболочку добавлены специальные негорючие вещества, не распространяющие горение при групповой прокладке. Этот силовой кабель можно применять в качестве электропроводки до 1000 в, то есть в наших с вами домах и хозяйственных постройках.

Кабель NYM
Мой любимый, NYM. У него есть еще одна дополнительная, третья, весьма пластичная изоляция, что делает его еще безопасней в эксплуатации. Сам кабель очень эластичный и удобный при монтаже. Рекомендую. Читала, его не любят мыши, что добавляет ему плюсов.

кабель

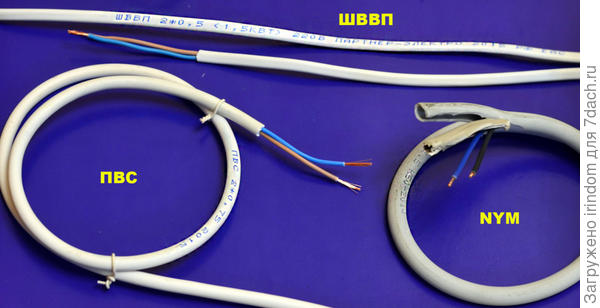

Провод ПУНППУНП – провод универсальный плоский. Из-за несоблюдения государственных стандартов при изготовлении провод признан опасным и запрещен к применению с 2007 года. Для меня остается загадкой, почему он до сих пор присутствует в продаже.

Провод ПВСПВС (провод виниловый соединительный) — это силовой провод, многожильный, в двойной поливинилхлоридной изоляции. Гибкий, предназначен для подключения электроприборов, электроинструмента напряжением до 1000 В. Достаточно износоустойчив, подойдёт для изготовления удлинителей, подключения садовой техники. На морозе «стынет», делается грубым, могут появиться микротрещины в изоляции. Поэтому эксплуатация желательна при плюсовых температурах.

Кабель КГ

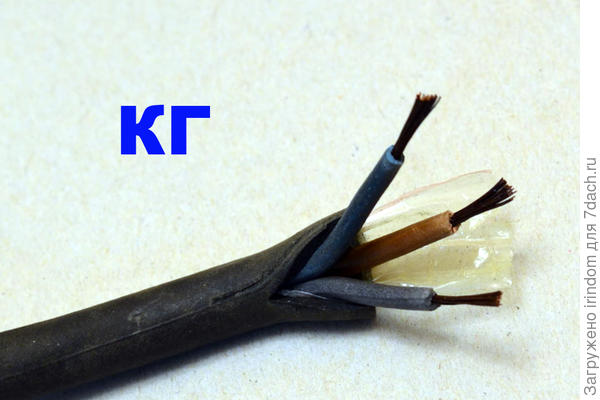

Аббревиатура расшифровывается очень просто – кабель гибкий. Жила скручена из медных проволок, покрыта слоем пленки и резиновой изоляцией на основе натуральных каучуков. Кабель очень гибкий, не стынет на морозе. Режим эксплуатации от -40 до +60°С. Бывает в исполнении «ХЛ» — холодостойкий (до -60°С) и «Т» — тропический (до +55°С). Хороший вариант для надежного удлинителя, в который можно включать и сварочный аппарат. Можно работать с удлинителем зимой. Единственный минус – вес.

кг


Отличие провода одножильного от многожильного

Для эксплуатации в фиксированном положении используется монолит — провод с одинарной жилой. Для подключения электроприборов, удлинителей — многожильный мягкий провод (шнур), состоящий из большого числа тонких проволок, заключенных в изоляцию. Он выдерживает определенное число сгибаний без обрыва провода.

Сечение провода

Для розеток в доме принято использовать провод сечением 2,5 мм², для освещения – 1,5 мм². Для подключения электроплиты мощностью до 9 кВт сечение провода должно быть 4 мм². Более мощной — 6 мм².

Значение цветов изоляции

Изоляция проводов отличается по цвету. Общепринятая цветовая гамма: нулевой – голубого цвета, «земля» — желто-зеленый, оставшийся – фазный провод. Для чего нужно определять «фазу»? При подключении обычной электророзетки действительно неважно, с какой стороны она будет, а вот для выключателя люстры существенно: «фаза» должна подаваться на выключатель, а «ноль» — напрямую к лампам люстры. В этом случае при замене в ней лампы (при выключенном выключателе, но не отключенном автомате) человека не ударит током, даже если он случайно прикоснётся к токоведущим частям патрона люстры.

Способы соединения проводов

Назову бытовые соединения, не требующие дополнительного оборудования. Самый простой вариант – это зажимы WAGO. Использую их давно. Очень удобны в монтаже, нет проблем при эксплуатации. Зажимы бывают для одножильного (монолитного), многожильного провода и комбинированные. При использовании первых провод нужно освободить от изоляции на 7 мм и плотно вставить в отверстие зажима.

ваго

Бывают зажимы на 2-4-6-8 жил. Заполнены специальной пастой, предотвращающей окисление провода.

Чтобы соединить провод с помощью многожильного зажима, нужно поднять его рычаг вверх (он довольно упругий, надо приложить усилие), зачистить от изоляции провод, вставить в отверстие и опустить рычаг.

WAGO для шнура

При монтаже люстр использовать колодки под винт, которые обычно идут в комплекте со светильником, не очень удобно. Здесь выручит зажим WAGO комбинированный, для монолитного и многожильного провода. Закрепляете зажимы на мягком проводе люстры, крепите ее на крюк и вставляете в отверстия WAGO монолитный провод, идущий «из потолка». В зданиях старой постройки он чаще всего алюминиевый. Паста, находящаяся внутри зажима, защитит его от окисления.

ваго

А вам приходилось покупать электрокабель? Использовали ли вы зажимы WAGO при монтаже?

Как соединить многожильный и одножильный провод: обзор способов и устройств

Для электрической цепи используются различные типы проводников. Нередко встречаются ситуации, когда необходимо соединить кабели, имеющие различные сечения и неоднородную структуру материала. В данной статье рассмотрим, как соединить многожильный и одножильный провод с обеспечением качественного контакта.

Опасность некачественного соединения проводов

От качества соединения одножильного и многожильного проводника зависит безопасность эксплуатации электрической цепи. При использовании неправильной методики могут проявиться следующие проблемы:

  1. Разрушение изоляционного покрытия проводников.
  2. Короткое замыкание.
  3. Воспламенение токопроводящих жил.
Неправильное соединение проводов может привести к пожаруНеправильное соединение проводов может привести к пожаруНеправильное соединение проводов может привести к пожару

Такие факторы проявляются по причине недостаточной площади соприкосновения контактной части проводов. Это приводит к увеличению переходного сопротивления. Данный показатель будет постепенно расти, так как со временем в месте некачественного соединения будет образовываться окисел. В результате будет наблюдаться рост температуры, что впоследствии и приведет к повреждениям электрической цепи.

к содержанию ↑

Возможные варианты соединения токопроводящих жил

Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.

Далее представлены допустимые способы соединения токопроводящих жил.

к содержанию ↑

Клеммные колодки

Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.

Обратите внимание! Клеммы способствуют получению качественного контакта с легким процессом монтажа. При этом отмечается достаточно низкая стоимость изделий. Как правило, клеммные колодки применяются для соединения токопроводящих жил с сечением не более двадцати пяти квадратных миллиметров.

Соединение проводов с помощью винтовой клеммной колодкиСоединение проводов с помощью винтовой клеммной колодкиСоединение проводов с помощью винтовой клеммной колодки

В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:

  1. Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
  2. Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
  3. Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.
Барьерные зажимные клеммникиБарьерные зажимные клеммникиБарьерные зажимные клеммникик содержанию ↑

Пружинные клеммы

Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.

Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.

Пружинная клемма для соединения проводовПружинная клемма для соединения проводов

к содержанию ↑

СИЗ колпачки

СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.

Использование СИЗ колпачковИспользование СИЗ колпачковИспользование СИЗ колпачков

Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.

к содержанию ↑

Специальные гильзы

Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:

  • ручные;
  • гидравлические.
Опрессовка скруток гильзамиОпрессовка скруток гильзамиОпрессовка скруток гильзами

Гильзы могут иметь форму наконечника, чтобы сгруппировать кабельные линии перед клеммной коробкой. Главным критерием при выборе гильзы является сечение. Они позволяют выполнить любую комбинацию соединения — трехжильный с двухжильным или одножильным кабелем.

к содержанию ↑

Пайка и сварка

Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.

Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.

Соединение проводов пайкойСоединение проводов пайкойСоединение проводов пайкой

При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.

Обратите внимание! По окончании работ по соединению токопроводящих жил методом сварки или пайки понадобится нанести защитный слой изоляции. В ее качестве можно использовать изоленту или термоусадочные трубки.

к содержанию ↑

Формирование качественного контакта между гибким и жестким проводом

Для создания надежного контакта между одножильным жестким и многожильным гибким проводом рекомендуется воспользоваться сваркой или пайкой. Первый вариант предполагает предварительное оплавление жил гибкого кабеля, чтобы они слились в единое целое. В дальнейшем осуществляется сварка жесткого и гибкого провода.

Пайка рассматриваемых элементов производится следующим образом:

  1. Первоначально гибкий проводник наматывается на жесткую жилу.
  2. Затем оголенный край жесткого кабеля загибается таким образом, чтобы зажать в петлю многожильный проводник.
  3. На заключительном этапе производится пайка соединения и его изоляция.
Скрутка провода перед пайкойСкрутка провода перед пайкойСкрутка провода перед пайкойк содержанию ↑

Правила безопасности и подготовки соединяемых проводников

Непосредственная скрутка одножильного и многожильного провода без дальнейшей обработки не отвечает правилам техники безопасности. Такое соединение со временем может привести к образованию короткого замыкания и возгоранию электрической цепи.

Независимо от используемой методики соединения проводов, следует произвести тщательную подготовку контактируемых частей. Она заключается в зачистке требуемого участка изоляционного слоя. После этого рекомендуется обезжирить контактную часть или обработать канифолью. Далее поверхность зачищается наждачной бумагой. По окончании соединения токопроводящих жил следует обеспечить их качественную изоляцию.

Все работы необходимо осуществлять на обесточенной сети с применением средств индивидуальной защиты.

Для обеспечения качественного соединения одножильного и многожильного провода можно использовать любой из представленных способов. При этом понадобится учитывать количество соединяемых жил, а также их сечение.
