Рекомендации, какой провод использовать для проводки в доме


Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

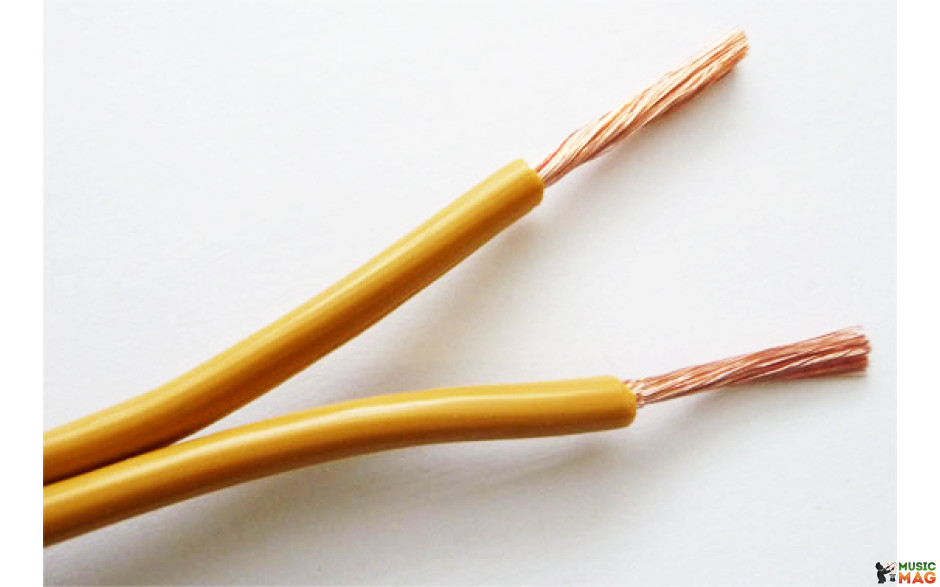

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют

ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Как выбрать кабель — провод

1. Чем отличается кабель от провода

Не такой уж и наивный вопрос, как покажется на первый взгляд. Так, согласно строительным нормам еще с советских времен и до сих пор работы с кабелем процентуются дороже, чем с проводом.

Но достаточно четкой классификации по этому поводу не было ни при СССР, ни сейчас. Разные справочники дают разные понятия. Даже самый уважаемый кабельщиками справочник под ред. Белоруссова дает весьма расплывчатое определение кабеля, начинающееся словами: «кабелем называется как правило….» (т.е. не всегда!!!) и далее идут весьма общие понятия. На практике характеристика «кабель» или «провод» присваивается ГОСТом или ТУ на выпуск конкретной марки.

Так, кабель марки ВВП, разработанный ОАО «Одескабель» и первым утвердившем на него ТУ, отличается от провода марки ПВС только формой оболочки: кабель ВВП плоский, а провод ПВС — круглый. При этом, ни в одном кабельном справочнике форма оболочки кабеля/провода не является хоть мало-мальски значимым фактором. Так что смотрите на сертификат — там обязательно будет сказано: кабель это или провод.

2. Как рассчитать сечение кабеля

Какого сечения кабель нужен для нагрузки, например, в 8кВт. В статье Как рассчитать сечение кабеля, Вы можете узнать подробное описание расчета, а на практике большинство электриков используют простую формулу: сечение медного кабеля в 1 мм2 может пропустить через себя 10А или 2,2кВт (мощность = 10А х 220В). Таким образом, нагрузка на 8кВт в амперах составит 36А (нагрузка=8кВт/220В), а для такого количества тока достаточно будет кабеля сечением 4мм2. Данный расчет более — менее корректен для кабелей сечением не более 6 мм2. Для больших сечений все-таки необходимы таблицы «О допустимых токовых нагрузках». Также нужжно знать, что при одинаковой нагрузке сечение алюминиевого кабеля должно быть примерно на 30% больше, чем медного.

Сечение кабеля — это площадь токопроводящей жилы на срезе. Сечение круглой токопроводящей жилы кабеля рассчитывается по формуле площади круга = π × r2, где число π=3,14, а r — радиус. Если в жиле несколько проволочек — то сечение жилы будет равно сумме сечений всех проволочек. Радиус проволочки измеряется штангенциркулем, а очень тонких проволочек — микрометром.

Какой запас по сечению нужен. Запас, конечно, не помешает. Но нужно знать меру. Так, любые бытовые розетки-выключатели рассчитаны максимум на 16А (3,2кВт=16А х 220В) и подключение розетки кабелем в 4 мм2, с пропускной способностью 8кВт — это пустая трата денег. Кроме того, кабель сечением 4 мм2 влезет далеко не во всякую розетку. Разумные сечения в бытовых электросетях по меди: 1,5-2,5 мм2 на розетки и 0,75-1,5 мм2 на освещение.

3. Какой кабель лучше: медный или алюминиевый

Большинство «специалистов» с глубокой убежденностью ответят, что медь. А давайте их спросим — почему?

Доводы за медный кабель Контраргументы
медь долговечней не правда, откройте любой кабельный справочник и там увидите, что срок службы медного и алюминиевого кабеля абсолютно одинаковый: 15 лет — для кабелей в одинарной изоляции и 30 лет — для кабелей в двойной изоляции
медь не так быстро ломается это правда. По ГОСТУ медь выдерживает 80 изгибов, а алюминий только 12, но при закладке кабеля в стену это не имеет значения
алюминий очень быстро окисляется действительно, сверху только что зачищенного алюминия буквально за доли секунды образуется слой окисла, что ухудшает контакт. Но дальше этого слоя окисление не происходит и алюминий сохраняет свои токопроводящие свойства на долгие годы наравне с медью. К тому же, есть современное решение как получить хороший контакт на алюминиевом проводе: немецкая фирма «WAGO» выпускает клемники со специальной пастой. Токопроводящая паста сдирает верхний окисленный слой и герметизирует место контакта от проникновения воды и воздуха. Это даже лучше, чем хорошая скрутка из меди
больше серьезных аргументов нет ? а контраргументы есть и очень весомые: алюминиевый кабель примерно в 3 раза дешевле аналогичного по токопроводимости медного кабеля

Выводы: для потребителя медь по сравнению с алюминием выгодней только тем, что медь со временем не так быстро ломается, а это очень существенно при замене светильников, розеток и т.п. Стоит ли за это платить в 3 раза больше — решение за Вами.

На заметку. Соединять медный и алюминиевый кабель нужно только через клемник, таким образом, чтобы алюминий не соприкасался с медью. Дело в том, что в силу определенных физических явлений в месте соприкосновения алюминия и меди со временем сопротивление току возрастает. В результате, место соединения очень сильно нагревается, кабель разрушается, возникает короткое замыкание, а в худшем варианте — пожар. Кстати, соединение любых разнородных материалов с разным сопротивлением приводит к подобному эффекту. Поэтому брать первый попавшийся провод и дотачивать им проводку путем скрутки не желательно. В зависимости от области применения кабеля токопроводящая жила изготавливается из различных материалов: в первую очередь медь и алюминий, но могут быть и сталь, и нихром и т.п. Если Вы не уверены в однородности материала соединяемых кабелей — применяйте клемник.

4. Какой кабель лучше: гибкий или жесткий

Под жестким кабелем обычно понимают кабель с моножилой, а под гибким — с многопроволочной жилой. Чем больше проволочек в жиле и чем тоньше каждая проволочка — тем гибче кабель. По гибкости кабель разделяют на семь классов: моножила — это 1-й класс, а 7-й класс самый гибкий. Чем выше класс гибкости кабеля — тем он дороже.

Жесткий кабель обычно предназначен для заделки в стены и укладки в грунт, а гибкий — для подключения подвижных механизмов или электроприборов. С точки зрения эксплуатации жесткий или гибкий кабель — не имеет значения. С точки зрения монтажа — каждый электрик имеет свои предпочтения.

На заметку: концы гибкого кабеля, которые вставляются в розетки (выключатели), обязательно должны быть пропаяны или обжаты специальными оконцевателями (трубчатыми наконечниками). Жесткий кабель такой процедуры не требует. Для подключения осветительного оборудования предпочтительней брать гибкий кабель, поскольку осветительные приборы чаще меняются, а жесткий кабель быстрее сломается при подключении нового электрооборудования.

5. Как самому определить качество кабеля

К сожалению, большинство заводов бывшего СНГ, а также Турции не всегда придерживаются стандартов при изготовлении кабеля. Основная «хитрость» — занижается сечение токопроводящей жилы. И иногда значительно. Нам встречались образцы кабеля с маркировкой сечения 1,5 мм2, а реально сечение составляло 0,8 мм2. Конечно, проверить сечение на месте покупки сложновато: представьте, что Вы в магазине измеряете каждую проволочку микрометром, а затем делаете вычисления. Воспользуюсь возможностью и сообщу, что у нас в магазине такое возможно: Вам бесплатно предоставят и штангенциркуль и микрометр.

Встречается также кабель с заниженной толщиной оболочки или с оболочкой из низкокачественного материала, что уменьшает срок службы кабеля. Для проверки лучше иметь при себе как эталон кусочек єталонного кабеля, например ПрАТ «Одескабель», или предварительно ознакомиться с параметрами интересующего Вас вида кабеля в кабельном справочнике под ред. Белоруссова.

На рынках Украины можно встретить китайский кабель из алюминия, покрытого медью (продается как медный и имеет маркировку на кириллице). Такой кабель проверить легко: срез токопроводящей жилы на кабеле отсвечивает белым цветом — алюминий или сталь.

Некоторые производители для уменьшения себестоимости используют некачественную медь или алюминий. У таких кабелей срок службы и токопроводимость жилы значительно ниже, чем по ГОСТу. Проверить качество металла токопроводящей жилы можно следующим образом:

  • попробуйте несколько раз согнуть и выпрямить кабель. На заводах такая проверка делается на специальном гибочном устройстве под определенным радиусом изгиба. Поэтому у Вас количество изгибов до излома будет, скорей всего меньше, чем предусмотрено ГОСТом. Но в любом случае, алюминий должен выдержать как минимум 7-8 изгибов, а медь — 30-40;

  • кабель из качественной меди или алюминия должен легко гнуться и не пружинить;

  • медная или алюминиевая жила на только что зачищенном кабеле должна иметь яркий (бликующий) цвет. Если жила неоднородна по цвету и имеет темные пятна — это не электротехническая медь (алюминий).

И все-таки непрофессионал сам не сможет полноценно определить качество кабеля. В данном случае совет один — доверять торговой марке. На сегодня стандартно высокое качество на территории Украины дает только один завод — «Одескабель». На кабеле этого производителя всегда есть соответствующая маркировка и кабель названного завода везде самый дорогой. Безусловно, все украинские заводы могут и делают ГОСТовский кабель не хуже одесского. Но они же могут делать и другие кабеля — от которых в случае чего будут открещиваться. И правовыми методами Вы ничего не сможете доказать — все давно отработано. Европейские производители, присутствующие на Украине, также предлагают стандартно качественный кабель. Но цена в 1,5-2 раза выше наших аналогов и, к тому же, можно попасть на подделку (встречаются кабеля с латинским шрифтом якобы европейского производства, но с явно заниженным сечением жилы).

6. Какая должна быть изоляция и оболочка у кабеля

Однозначно лучше в двойной изоляции. Достаточно сказать, что кабель в одинарной изоляции имеет срок службы до 15 лет, а в двойной изоляции — 30 лет. В технической литературе принято разделять термины изоляция и оболочка. Изоляция — это слой диэлектрического материала, накладываемого на токоведущую жилу, а оболочка — это все слои поверх изоляции. Оболочка служит для защиты кабеля от механических, химических, тепловых и пр. воздействий.

У кабеля может быть несколько слоев оболочки из различных видов материала: от стали до стеклоткани. Вот некоторые виды оболочки, которые могут Вам пригодиться:

  • термостойкие кабеля для прокладки в горячих помещениях как, например, в сауне. Как правило применяется материал фторопласт, а сверху стеклоткань. Специальных обозначений для таких кабелей нет, т.е. при необходимости надо обращаться к справочникам или каталогам, где показатель температура эксплуатации указывается обязательно;

  • не поддерживающие горение с маркировкой «нг» — означает способность самозатухать при пропадании огня, но не выдерживать высокие температуры !!!. Не путайте с термостойкими и огнестойкими кабелями;

  • если в марке кабеля есть обозначения FR (огнестойкий) и затем E30, E90 или E120 — то данный кабель может «работать» в открытом пламени соответственно в течение 30, 90 или 120 мин. ;

  • кабеля с полиэтиленовой оболочкой можно прокладывать как в грунте, так и отрытым способом, например, по стенам зданий;

  • кабеля с изоляцией и оболочкой из ПВХ (поливинилхлорид) предназначены для проводки внутри помещений (под штукатуркой) или в кабельных каналах.

7. Наиболее популярные марки кабеля:

  • провод ППВ (медь), АППВ (алюминий) в одинарной изоляции для прокладки внутри стен;

  • кабель ПВС (медь), ВВП (медь) в двойной изоляции для прокладки внутри помещений;

  • кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;

  • кабель ВВГ (медь), АВВГ (алюминий) для прокладки по стенам домов и в грунте;

  • кабель ВПП (медь) водопогружной для прокладки в воде;

  • кабель ТПП (медь) телефонный парный для прокладки в грунте;

  • провод ТРП (медь) телефонный распределительный для абонентской связи (подключение телефонного аппарата)

  • кабель «витая пара» UTP, FTP для создания компьютерных сетей, подключение домофонов и т.п.;

  • провод сигнальный «Alarm» для подключения домофонов, охранно-пожарной сигнализации т.п.;

  • кабель коаксиальный RG-6 для подключения телевизоров, антенн, камер видеонаблюдения.

8. Интернет кабель.

Нет такого термина. Для передачи информации применяются различные информационные кабеля. Если говорить о подключении к сети Интернет, то Вы должны выяснить у своего оператора — какой кабель Вам закладывать в стены. Причем выяснить и марку кабеля и производителя, чтобы потом Вам не рассказывали о плохом кабеле и о соответственно низкой скорости Интернета. Например, Воля-кабель (г. Киев) прокладывает для Интернета обычный телевизионный кабель торговой марки Finmark. А такие телефонные операторы как Укртелеком и Голден Телеком используют кабель «витая пара» или существующий абонентский кабель (так называемая «лапша»), к которому подключен Ваш телефон. На «выделенных» интернет — линиях могут закладывать оптический кабель.

9. Компьютерный кабель.

Не точный термин. Обычно для связи компьютеров друг с другом и с сервером применяется кабель «витая пара», но могут применяться и другие информационные кабеля. Термин «витая пара» пришел из США. Технология свива двух жил в пару применяется в телефонии еще с середины прошлого века. Заслуга американцев, что за счет точно рассчитанного шага повива и качества материалов была достигнута скорость передачи информации гораздо выше, чем у стандартного парного телефонного кабеля. Кабель витая пара имеет весьма много видов в зависимости от количества жил, диаметра каждой жилы, условий прокладки и т.п. В зависимости от скорости передачи данных кабель витая пара подразделяется на группы: 3 категория (стандартный телефонный кабель), 5 категория (применяется в устройстве офисных сетей), 6 и 7 категории. Витая пара, получившая на сегодня наибольшее распространение — это кабель категории 5е из восьми попарно скрученных жил, диаметр каждой жилы 0,51мм (китайские производитлеи часто предлагают витую пару категории 5, но с диампетром жилы 0,45-0,48 мм, именно такой дешевый кабель чаще и закладывают интернет провайдеры от своего щитка до абонента) . Именно

10. Телевизионный кабель.

Это не точное (бытовое) название коаксиального кабеля с сопротивлением 75 Ом. И совсем неправильный термин — «спутниковый кабель». Любой коаксиальный кабель на 75 Ом можно использовать для подключения спутниковой и любой другой антенны, а также для подсоединения к кабельному телевидению. Важно только хороший это кабель или так себе. Основные характеристики коаксиального кабеля — это затухание сигнала и помехоустойчивость. Все остальные характеристики кабеля (плотность экрана, материал проволоки и т.п.) направлены на улучшение именно этих двух показателей и имеют второстепенное значение. Например, отечественный кабель марки РК изготавливают только из медной проволоки (иногда даже посеребренной), но затухание кабеля РК в 3-4 раза хуже, чем у любого современного кабеля марки RG, изготовленного из более дешевых материалов: стали и алюминия. На современном этапе качество информационного кабеля определяют в первую очередь технологии. При выборе телевизионного кабеля также советуйтесь с поставщиком этой услуги.

11. Аудио кабель.

Есть меломаны, у которых аудиокабеля совершенно умопомрачительной толщины — с палец. Есть знатоки, которые для хорошего звука приобретают «вакуумомедные», посеребренные и даже позолоченные кабеля по ценам от $20 до $100 за метр. В противовес им некоторые специалисты утверждают, что на соответствующем измерительном оборудовании разницы между звуком, прошедшим через обычный медный проводник и звуком, прошедшим через «супер кабель», не видно. Тем не менее, меломаны говорят, что разницу очень даже слышат. Если Вы не меломан — то закладывайте в стену любой медный кабель (можно подешевле).

Интересный факт. Строго говоря, Морзе не является изобретателем телеграфного кода: так называемой азбуки Морзе. Сэмюэль Морзе был художником-неудачником и долгое время находился на содержании своей матери. Вопрос кодировки и дальнейшей раскодировки сигналов в телеграфной связи обсуждался среди инженеров не один десяток лет и решение уже «витало в воздухе». Просто С.Морзе запатентовал случайно подслушанный разговоров на эту тему. Морзе вообще патентовал все что попало, но повезло ему только в телеграфной азбуке. Правда, потом он еще 30 лет в судах отстаивал свои права, что ему и удалось с помощью коррупции, имевшей место в конгрессе США.

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Какой провод использовать для проводки в доме, на улице

Чтобы определить, какой кабель нужен для проводки в доме, нужно просчитать нагрузку на линию, продумать какие узлы будут зависеть от конкретного провода, в каких условиях окружающей среды он будет находиться на протяжении срока службы. Затем следует определиться с видом прокладки проводки. После этого будет проще решить, какой тип провода нужно использовать в вашем доме для реализации проводки.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.

Недостатки:

  • стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.

Недостатки:

  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

  1. избегайте второсортной продукции;
  2. покупайте провода от известных производителей, имеющих сертификаты;
  3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0.785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

  • ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
  • NYM — германский высококачественный кабель с функционалом как у ВВГ;
  • ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50  до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:


Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

  • она должна быть устойчивой к влажной среде;
  • должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Технические требования и нормативные акты, регулирующие прокладку домашней линии

Нужно учитывать ряд факторов:

  • минимально допустимая (для конкретных условий) площадь сечения;
  • предельная токовая нагрузка;
  • уместный тип изоляции;
  • условия окружающей среды, температура, влажность.

Правила установки электропроводки в гражданских зданиях регламентируются следующими документами: Правила устройства электроустановок (ПУЭ), ГOCT P 50571. 15/97.

Видео по теме

Какой кабель лучше UTP или FTP?

Витая пара – это медный кабель для передачи данных, в котором проводники расположены определенным образом относительно друг друга. Используется для передачи телефонного сигнала и для устройства структурированных сетей Интернет.

Конструкция витой пары состоит из нескольких пар медных проводников, свитых попарно с определенным шагом. Такой способ укладки проводников в корпус кабеля повышает связь между ними и позволяет равномерно распределить электромагнитные и индуцированные помехи. Таким образом, использование витой пары значительно повышает помехозащищенность сети.

Кроме проводников, такой кабель может содержать некоторые другие конструктивные элементы:

  • оболочку для защиты от механических и термических воздействий;
  • армирующие элементы для придания дополнительной жесткости;
  • подвесной тросик;
  • гидроизоляционные элементы;
  • экранирующие конструкции (фольга, металлическая оплетка и тд).

Дополнительные элементы конструкции могут быть выполнены из различных материалов. Применение тех или иных видов витой пары обусловлено условиями прокладки и эксплуатации.

Помимо количества пар в кабеле, его конструкции, большое значение имеет пропускная способность проводников. Ее принято разделять на категории. Наиболее распространенные для передачи интернет-сигнала кабели имеют категории 5, 5е (для сетей Fast Ethernet, Gigabyt Ethernet), 6 и 6а для сетей стандарта 10 Gigabyt Ethernet.

Для устройства локальной сети в квартире используется витая пара UTP или FTP 5-й либо 6-й категории (в зависимости от скорости глобальной сети).

Главные отличия

UTP от FTP

Что же значит аббревиатура «UTP», «FTP»? Маркировка UTP или FTP витой пары для квартиры обозначает наличие либо отсутствие внешнего экранирования.

Кабель UTP (англ. «unshielded twisted pair» — неэкранированная витая пара) – это кабель типа «витая пара», не имеющий общего внешнего защитного экрана, пары проводников в котором также неэкранированы.

Кабель FTP (англ. «foiled twisted pair» — фольгированная витая пара) – это кабель, общее экранирование которого выполнено из металлизированной фольги, а пары проводников витой пары неэкранированы.

Кроме перечисленных модификаций, на рынке имеются некоторые другие виды кабеля, с различным общим экранированием и способ защиты пар проводников. Эти комбинации и материалы, из которых изготовлены защитные экраны, отображаются в маркировке кабеля (S/UTP, SF/FTP и тп.), однако для бытовых условий важно понимать разницу между кабелем UTP и FTP.

Какой кабель лучше

UTP или FTP для квартиры и почему?

Использование того или иного вида кабеля должно соответствовать условиям его работы. Принято считать, что экранированный кабель FTP будет защищать от помех лучше, чем витая пара UTP, однако и его стоимость будет выше.

Важное условие использования для эксплуатации экранированного кабеля – наличие в передающем и принимающем устройствах заземления для подключения к нему экрана. Без такого соединения защиты от помех не будет.

Квартира неравномерно насыщенна помехообразующими устройствами. Наибольшая их концентрация находится на кухне (микроволновка, стиральные и посудомоечные машины и пр.). Остальные помещения, как правило, не имеют источников значительного электромагнитного излучения. Поэтому экранированный кабель целесообразно использовать на входе в квартиру до роутера (маршрутизатора), а домашнюю сеть (за исключением кухни) можно формировать незащищенной витой парой. Такой же принцип применяют при решении вопроса: какой патч корд лучше — UTP и FTP.

Какой кабель стоит покупать для акустических колонок, а какой ни в коем случае нельзя? — Статья из Блога 1-TECH

Очень часто, выбирая звуковой кабель для акусической системы, люди думают, что чем красивее кабель, тем лучше он работает. А красивая «обёртка» чаще специально используется всего лишь для взуальной привлекательности товара. Ещё как правило, покупатель кабеля редко находит время для прослушивания предлагаемой модели, а то и просто такой возможности нет в самой торговой точке.

Каждый понимает, что профессиональный кабель — хороший кабель, но не каждый знает, что профессионалам не нужны «понты» в виде сочной изоляции, красочной упаковки. А потому профессиональный акустический кабель будет иметь самый простой внешний вид, а его изоляция будет однотонная или просто чёрного цвета.

Но потребитель покупает глазами… Потому мы решили подготовить эту небольшую статью в помощь начинающим меломанам и любителям домашних кинотеатров.

Немного теории..

Какими бы ни были хорошими усилители и динамики, без проводов, соединяющих их с усилителями они будут угрюмо молчать. Чтобы звук из колонок радовал уши, надо сначала порадовать их самих и подсоединить к ним те провода, которые надо. Обычно кабели, которые используют для подключения к колонкам называют “акустическими” или “колоночными”, а теперь еще и “спикерными”.

Начнем с простого:

Способность проводов пропускать через себя электрический ток зависит от материалов, используемых при их изготовлении. И, как ни удивительно, серебро, а не золото чемпион среди проводников. Первые 4 места соревнований по проводимости среди химических элементов распределены так :

1

Ag Серебро

2

Cu Медь

3

Au Золото

4

Al Алюминий

Чтобы не было короткого замыкания, провода принято изолировать, поэтому металлические жилы оборачивают или заливают тем, что не проводит электричество. Каких только видов изоляции не бывает, но главная ее задача — не дать проводам замкнуться с соседями или с человеком.

Сами провода состоят либо из одной толстой проволоки или из множества тонких проволочек (“жил”), скрученных между собой. И их так и называют “одножильный” или “многожильный”. Многожильный провод проигрывает одножильному в способности проводить ток, но выигрывает во многих других соревнованиях, особенно в гибкости и “неломучести” от многократного изгибания. Но не советуем сильно заблуждаться — от многократных перегибов ломается все и многожильный шнур тоже.

Как кабель влияет на качество звука?

Сначала об “элитных” стандартах Hi-Fi и Hi-End : Дискуссии на тему “Высокая верность воспроизведения” не меньше 50 лет.. И тогда и сейчас оценку выставляли не приборы а эксперты. И тогда и сейчас вывод одинаковый: хотите услышать верное воспроизведение — идите на акустический концерт. В мире нет и не будет абсолютно линейной техники, которая без искажений запишет и воспроизведет звук так как он звучал при записи. Искажения неизбежны, а спекуляции на этом не будут иметь конца. И какую технику выбирать остается делом вкуса и ограничивается размером кошелька и здравым смыслом, если он имеется. Самый главный критерий — нравится или не нравится.

К примеру утверждение, что использование в Hi-End кабелях посеребренной меди улучшает воспроизведение обертонов это, как говорил один наш хороший знакомый, “чушь противотанковая”. Мало того, что серебро ненамного отличается по проводимости от меди, так еще и эффект распространения высокочастотных токов по поверхности проводника начинает сказываться в диапазоне радиочастот, а для звукового и ультразвукового диапазонов он ничтожно мал. Зато провода “богато” оформлены и народ с кошельками охотно верит, что только этот кабель и нужен их технике.

Так что про такой кабель можно смело цитировать В.Высоцкого : “толку от него было как от козла молока, но и вреда однако тоже никакого”.

Что можно сказать про бескислородную медь OFC (Oxygen-Free Copper) и монокристаллическую медь ОСС (Ohno Continuous Casting)? И тот и другой сорт имеют массу замечательных свойств. Бескислородную медь очищают от растворенного в ней кислорода и окислов разогревая и разливая в вакууме или иной среде, обеспечивающей защиту от попадания окислов и других примесей. Ее структура становится однородной и не создает препятствий движению заряженных частиц. Для производства ОСС используется еще более сложная технология. Оба вида широко применяются в микроэлектронике, в космической и других высокотехнологичных промышленностях.

Но применительно к акустике следует вспомнить крылатое выражение медиков “Витамины обогащают мочу пациента и карман фармацевта”. Все резоны а-ля “снижает степень искажения звука и уровень посторонних шумов”, “не подвержены внутренней коррозии и их проводимость со временем не ухудшается” предназначены для неискушенного уха готового платить покупателя.

Еще раз: если проводник из меди, то “монокристалличен” ли он или “обезкислороден”, или и то и другое вместе, для акустических систем не имеет какого-либо существенного значения. Все эти преимущества проявляются ниже зоны чувствительности человеческого уха и шумы проводников на несколько порядков ниже уровня шумов, издаваемых транзисторами и другими радиодеталями.

Для акустических кабелей главное чтобы в них была медь и чтобы она не ржавела на манер “китайской” латуни на сантехнических фитингах. Что касается “неподверженности внутренней коррозии”, то медь прекрасно чувствует даже в речной и морской воде, так что внутри нормально сделанной изоляции она прослужит сотню лет.

Что стоит знать о сечении акустического кабеля?

Потери передаваемой энергии, зависят от сечения проводника. Чтобы узнать какое сечение у провода, его надо разрезать точно поперек и посчитать площадь торца. Соответственно чем толще провод, тем больше сечение.

В США изобрели свой стандарт, назвав его “American Wire Gauge System” или сокращенно AWG, который, чтобы посильнее уязвить европейцев. еще и перевернули с ног на голову, то есть чем больше калибр, тем меньше диаметр. Таблица соотвествия калибров площадям обширная, но вот для примера несколько часто применяемых типоразмеров для одножильных проводников :

Значение AWG

Диаметр, мм

Сечение, мм2

27

0,361

0,1023

25

0,405

0,128

26

0,455

0,162

24

0,511

0,205

22

0,644

0,325

20

0,812

0,517

19

0,912

0,652

18

1,024

0,8235

17

1,15

1,038

16

1,29

1,307

15

1,45

1,65

14

1,628

2,081

13

1,828

2,624

11

2,308

4,17

Зачем вообще нужно рассчитывать сечение акустического кабеля для прокладки колоночных шнуров? Дело в том, что если металл не идеальный проводник, то он греется от проходящего через него тока. Это значит, что если у вас мощная акустика, то придется взять достаточно толстый провод. А еще есть прямая зависимость сечения от длины. Следует знать, что чем длиннее путь до колонки, тем больше сопротивление проводников, а значит и потери в громкости и качестве. Но чем больше сечение проводника, тем меньше его удельное сопротивление, поэтому взяв провод потолще вы гарантированно не потеряете ни одного драгоценного ватта из отпущенных усилителем.

Пример расчета нужного сечения аудиокабеля:



Домашнюю акустику чаще всего подключают двухпроводным многожильным кабелем и такой тип является самым распространенным вариантом спикерного кабеля.

Осталось определится с его сечением. Для этого надо узнать, а насколько сами колонки сопротивляются подаваемому к ним току. Чтобы узнать какое сопротивление у вашей акустики надо заглянуть в паспорт или на заднюю стенку. Если ничего не узнали, ищите прибор измеряющий сопротивление (тестер, мультиметр, омметр) и меряйте его сами.

Чем меньше сопротивление колонки, тем больший ток она будет потреблять, а значит потребуется большее сечение. Есть такой параметр как плотность тока, то есть какой ток течет через единицу площади. Осталось посчитать какой ток будет потреблять ваша акустическая система, для чего надо использовать эту формулу : I = PR, (где I — ток, P — мощность акустики, R —  сопротивление). Разделив полученную величину на нормативную плотность тока получим минимальное сечение. Для примера колонке мощностью 100 Ватт и сопротивлением 4 Ома нужен ток равный корню из (100/ 5) = 5 Ампер. Если почитать ПУЭ (сами ищите, что это значит) то номинальная плотность тока для медных проводов лежит в пределах — 2,7…3,5 А / мм2. То есть минимальное сечение провода для таких колонок — 1,8…2,3 мм2. Вот от этого и надо плясать. Для полной уверенности в наших расчетах осталось определить какое же сопротивление будет у этого провода. Для этого находим удельное сопротивление медных проводников — 0,017 Ом•мм2/м. Делим эту величину на сечение, умножаем на удвоенную длину кабеля и получаем, что максимальное сопротивление для 10 м провода сечением 1,8 квадрата будет 0,017 / 1,8 * 20 = 0,189 Ома. Это в 21 раз меньше сопротивления динамика, что вполне соответствует ничем всерьез не обоснованным требованиям для Hi-Fi техники. Расчеты показали, что для длин в пределах 5 метров сопротивлением кабеля можно смело пренебречь. Главное — это быть уверенным что провода действительно из меди, а не омедненной тряпицы. Когда продавцы будут уверять что вам надо никак не меньше 4-х квадратов, это значит что на вас тривиально хотят нажиться.

Какой акустический кабель выбрать?

Как и почти везде главные критерии выбора — качество и долговечность.

Как это ни грустно, но если вам нужно и то и другое, то сильно сэкономить не получится. К тому же технологии имитации сейчас развиты чрезвычайно и мы регулярно покупаемся на “выгодные скидки”, причем почти сразу понимаем, что выгоду получили отнюдь не мы.

Профессиональные модели акустических (спикерных) кабелей немецкой марки KLOTZ a-i-s

LYP0.. LY2.. SCY2.. SCh3..
Параллельно идущие проводники.
Изоляция одинарная (чёрный, белый, прозрачный)
Проводники перевиты между собой с определённым шагом.
Двойная изоляция.
Проводники перевиты между собой с определённым шагом.
Двойная закладная изоляция.
Проводники перевиты между собой с определённым шагом.
Двойная негорючая изоляция.

Мультикорные модели профессиональных акустических (спикерных) кабелей для подключения Bi-wiring и Bi-amping

LSC.. LYS.. SCh5..D SCFR4..
Проводники перевиты между собой с определённым шагом.
Двойная изоляция.
Добавлен сенсорный провод 2,5 мм².
Двойная усиленная изоляция.
Проводники перевиты между собой с определённым шагом.
Двойная негорючая изоляция.
Витая структура проводников.
Негорючая изоляция повышенной надёжности.

На что важно обратить внимание при покупке акустического кабеля?

На то, как выглядит медная жила. Если кабель очень мягкий или очень жесткий, то это повод для сомнений. Вполне может быть, что вам предлагают омедненный сплав. а не чистую медь. Все сплавы заведомо хуже меди по проводимости. Аргументация, что они лучше меди, потому что не окисляются и не ржавеют — это попытка ввести в заблуждение. Процессы окисления меди идут очень медленно и если контакт был нормальный, то с ним многие годы ничего не случится. А остальная медь закрыта химически нейтральной изоляцией и она будет дополнительно препятствовать разрушению металла. Кстати это очень важный показатель качества : “свежеоголенные” жилы нового провода не должны быть темнее неочищенной меди, если это не так, то либо медь ужасающего качества, либо изоляция агрессивна и скоро разъест металл. Нам попадались подобные образцы, которые буквально рассыпались в руках.

— Пощупайте и помните изоляцию. Нормальная не должна липнуть к рукам и оставлять следов краски. Она должна быть в меру мягкой, упругой, но прочной и не трескаться при крутом перегибе. Двойная изоляция дороже одинарной, если это не так, то надо уточнить почему.

— Естественно должна быть цветовая маркировка одного из проводов. Иначе вы замучаетесь “фазировать” свою акустику, а это крайне важно для систем объемного звука, чтобы динамики колебались в одинаковую сторону.

— Производители высококачественного кабеля обязательно маркируют свою продукцию и ставят метровые метки, чтобы легко было отсчитывать нужные куски.

— Чтобы быть уверенным, что перед вами не подделка имеет смысл поискать в сети производителя и посмотреть как выглядит его продукция и похожа ли она на то, что вам предлагают.

Ответственные продавцы дорожат репутацией и стараются не никого обманывать, ну разве что сборщиков налогов и таможенников. Дело за малым — найти ответственного продавца. Зайдя на наш сайт вы попали по адресу и мы, ценя ваше доверие, постараемся, чтобы вашей акустике было хорошо звучать. Мы предлагаем лучшие акустические кабели по приемлемым ценам и готовые решения для подключения аудио систем уровней Hi-Fi и High END.

Ответы на часто задаваемые вопросы покупателей акустических кабелей

Вот список ответов на вопросы, которые должен задать себе покупатель, чтобы выбрать кабель для подключения акустических систем:

Оценка решения

Вопрос

Отлично

Удовлетворительно

Скорее плохо

Где купить?

У отраслевых продавцов

В магазинах продающих электронику

В магазинах хозтоваров, на рынках

Сколько жил должно быть в проводе?

Много и свитых специальным образом

Минимум 7

Одна

Из какого металла должен быть кабель?

Медь OFC или радиотехническая

Медь электротехническая

Специальная “медь” из Китая для развивающихся стран, алюминий

Обязательно ли нужен посеребренный кабель?

На ваш вкус, разницы не ощутите.

Нет

“А это че..?”

Какое сечение выбрать?

Желательно рассчитать

Не меньше 0,5 мм2 + по 0,5 мм2 на каждые 50 вт мощности

Чем дешевле тем лучше, ведь не утюг же подключаем!

Сколько нужно слоев изоляции?

Два

Один

А зачем она, пустим параллельно или спичками отгородим.

Какой должен быть цвет изоляции проводов?

Обязательно разной, например красная и синяя, наружная оболочка может быть одноцветной

На изоляции должна быть цветная полоса (белая, красная), чтобы не перепутать плюс с минусом

Какая разница, разберемся если что..

Что делать с излишками кабеля?

Все лишнее обрезать, оставив небольшие припуски на монтаж и демонтаж.

Сначала оставить по паре метров запаса на случай некоторой перестановки, потом излишки отрезать.

Ничего не резать, запихаем бухту за колонку.

Чем снимать изоляцию

Специальным инструментом

Строительным ножом, но предельно аккуратно.

Зубами или ножницами..

Что делать если при зачистке перерезал несколько жил и остатки их немного выступают за пределы изоляции?

Зачистить снова

Лучше переделать, но, если перерезано не слишком много жил, то можно отрезать их ”под корень”, чтобы ничего не выступало за края изоляции.

Оставить все как есть, “а че будет-то..?”

Надо ли звать специалистов для прокладки кабелей

Если денег хватит, то да, но обязательно под вашим присмотром.

Не слишком сложная задача, самому вполне можно справится.

У меня сосед электрик, все развесит как надо..

Надо ли облуживать припоем концы перед соединением с колонками?

Да, контакт будет надежнее и долговечнее.

Не обязательно, но хотя бы зачистить (поскоблить).

Дык и так работает, пошурудим если что..

Можно ли использовать ШВВП или ПВС?

Нет, там медь невысокого качества.

Можно, но если уверены в производителе.

А на рынке другого не бывает..

Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:



Сечение, мм2 Ток, А (медь) Мощность,кВт (медь) Ток, А (алюминий) Мощность, кВт (алюминий)
1 15 3,3
1,5 17 3,7
2,5 25 5,5 19 4,2
4 35 7,7 28 6,1
6 42 9,2 32 7
10 60 13,2 47 10,3



Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм2 достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм2 рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм2, исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

Грамотный выбор кабеля для акустики домашнего кинотеатра, как подобрать акустический кабель для колонок дома

Закон Ома не делает исключений: какой кабель вы ни выберете, сигнал пройдет по цепи от источника к приемнику. Поэтому технически подкованные покупатели спрашивают, зачем им платить больше за акустические кабели, когда в продаже полно дешевых аналогов.

Конечно, если качество звука не имеет значения, подойдет любой провод. Но если вы хотите наслаждаться музыкой или вокалом без искажений и потери диапазона, придется подобрать специальный акустический шнур. Сравните звучание одной и той же песни с разными проводниками, и вопрос, за что вы платите, отпадет сам собой. Мы же поможем выбрать шнур, который подойдет для ваших задач.

Почему лучше выбрать медный кабель

Акустические кабели делают из меди, меди с оловом или серебром, а также из металла с неметаллическими добавками (например, углеродом). Лучший выбор – это медный провод без примесей. Медь может быть монокристаллической или бескислородной высокой очистки. Вторая разновидность – лучшая, потому что в ней нет примесей, которые увеличили бы сопротивление.

Провод из чистой меди

Качество звука напрямую зависит от того, сколько искажений внесет проводник. Поэтому ключевая характеристика материала – его сопротивление. Чем меньше сопротивление кабеля, тем лучше сигнал. На сопротивление влияет не только материал, но также диаметр и длина шнура, но если материал обладает высоким сопротивлением, другие характеристики не вытянут качество звучания.

У меди малое сопротивление. Даже если сечение кабеля небольшое, с медным проводником акустика звучит чище, чем со шнуром большого диаметра, но сделанным из другого материала. Обычный диаметр проводников из меди – 2-4 кв. мм. При длине шнура в 3 м и диаметре в 2,5 кв. мм сопротивление будет равно нулю. Учитывайте, что чем длиннее и тоньше акустические провода, тем больше сопротивление, и это отражается на качестве звука.

Какое бывает покрытие акустического кабеля и в чем разница

  • Медь. Классический вариант – проводник из меди, покрытый чистой медью. Звук будет чистым, но есть недостаток: медь окисляется со временем.
  • Серебро. Проводники с серебряным покрытием добавляют звучанию яркости и эмоциональности, на передний план выходят высокие частоты.
  • Олово. Луженые кабели не окисляются, поэтому качество звука будет стабильным на протяжении лет. Олово сглаживает высокие частоты.

Провод из чистой луженой меди

Что такое витая пара

Выбирая кабель, вы столкнетесь с таким термином, как витая пара. Это попарно скрученные и изолированные проводники. Использование сразу двух изолированных шнуров позволяет снизить магнитные помехи и обеспечить дополнительную защиту от механических или химических повреждений. В продаже такие шнуры маркируются TP: Twisted Pair.

Витую пару используют в акустике, когда длина проводников должна быть значительной. Но будьте внимательны: есть 7 категорий этих шнуров. Выбирайте проводники 6 или 7 категории, потому что их делают только из меди, в то время как другие пары могут быть сделаны из омедненного алюминия или стали. Чистая медь увеличивает стоимость акустики, но она окупается чистотой звучания.

Кабели этого типа могут быть одножильными и многожильными. Это влияет на звучание: чем дальше друг от друга разнесены проводники, тем меньше слитность звука.

Многожильная витая пара 6 категории

Когда нужен межблочный проводник

Межблочный кабель не используют в акустических системах. С помощью этих проводников подключают усилители, предусилители, ресиверы, DVD-проигрыватели. Если для колонок нужен шнур короткий (чем он короче, тем лучше звучание), то для этого типа проводников длина, наоборот, плюс.

Обращайте внимание на маркировку: на каждом метре должен быть написан производитель и сечение. Лучшими считаются проводники с маркировкой ПРППМ: моно-жилы из меди.

Как выбрать кабель для колонок

Для подключения колонок нужны шнуры типа ШВПМ 2×0,20 или ШВП 2×0,5. Чтобы добиться высокого качества звука, нужно сочетать минимальную длину с максимальным сечением. Проще говоря, чем толще и короче будет проводник, тем лучше будет звучать музыка. Но если при коротком проводнике вы можете остановить выбор на шнуре небольшого сечения, то длину проводника больше 3 м можно компенсировать только большим сечением.

Для клубов и концертов подойдут шнуры из меди, покрытые серебром. Серебро снижает шумовые помехи, которые возникают при большой длине проводника.

Экранированный кабель для колонок

Как выбрать акустический кабель для домашнего кинотеатра

Для подключения домашнего кинотеатра нужен не только акустический, но и оптический кабель, мы остановимся на акустике. Во-первых, купить придется два проводника: один подсоединит колонки к усилителю, другой – к AV-ресиверу. Вы можете сэкономить, если купите шнур в нарезку: по метрам.

Но мы рекомендуем готовые проводники с разъемами на концах. Если вы остановитесь на шнуре в нарезку, придется самостоятельно обжимать кабель и оформлять разъемы. Готовые решения намного надежнее.

Если бюджет позволяет, покупайте проводники из сверхчистой бескислородной меди. Они помечены маркировкой OFC. Лидеры производства – Audioquest, Chord, Straight Wire. Стоимость межблочного кабеля от одного из этих брендов – 50 долларов за полуметровую пару, а колоночный проводник стоит 30 долларов за метр.

Многожильный провод и сплошной провод в электротехнике

В электрических приложениях, таких как кабельные сборки и жгуты проводов, выбор многожильного или одножильного провода будет зависеть от требований к работе. Физические различия между двумя проводами достаточно просты: сплошной провод состоит из твердого металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в организованный пучок.

При выборе правильного провода есть несколько соображений, плюсов и минусов, которые будут определять решение, но ключевыми факторами являются:

  • Сила тока и приложение
  • Калибр провода
  • Вид металла, который будет использоваться
  • Стоимость

Как многожильные, так и одножильные провода инженеры используют в самых разных случаях.В любом случае, есть преимущества и недостатки многожильного провода по сравнению с одножильным проводом, которые приводят к выбору одного провода перед другим для каждого конкретного применения.

Многожильный провод

Поскольку многожильные провода скручены в жгуты, они относительно более гибкие, сложные и тонкие. Они лучше подходят для использования внутри помещений на печатных платах, проводах громкоговорителей, электронных устройствах и т. Д., Где изгиб и скручивание необходимы для соединения электронных компонентов. Например, идеальное применение многожильного провода — это дверь автомобиля, где будет происходить частое изгибание.

Плюсы многожильного провода

Плетеные многожильные кабели имеют несколько преимуществ по сравнению с одножильными проводами:

  • Гибкий
  • Гибкий
  • Не разделяет и не разделяет

Применение многожильного провода

Многожильные провода больше подходят для внутренних помещений, где изгиб и скручивание необходимы для соединения электронных компонентов, таких как:

Сплошной провод

Сплошная проволока тяжелее, рассчитана на всепогодные условия, обладает антикоррозийными свойствами, прочна и может выдерживать частые, но минимальные движения.Идеальное применение сплошного провода — это передача энергии через конструкцию здания, поскольку для этого требуется большой ток, малое движение и длительный срок службы.

Сплошной провод Плюсы

  • Атмосферостойкость
  • Антикоррозийный
  • Низкая стоимость

Применение сплошной проволоки

Сплошные провода больше подходят для наружных или тяжелых условий эксплуатации, где требуются более высокие токи и более жесткая прочность.

  • Строительная инфраструктура
  • Органы управления автомобилем
  • Наружное применение

С учетом тока в многожильном и твердом проводах

Электрики должны выбрать подходящий калибр проводов для использования в зависимости от силы тока нагрузки и области применения проекта.Это определяется частотой тока, который проходит по проводу. Когда электрические токи проходят через провода, возникает скин-эффект. В той части тока, которая находится ближе всего к внешнему слою провода, в области «кожи», электричество проходит по внешней поверхности и подвергается воздействию магнитных полей, которые имеют тенденцию рассеиваться в воздухе. Рассеивание мощности — постоянная проблема для электриков и инженеров. Из-за своей толщины сплошная проволока имеет уменьшенную площадь поверхности, что снижает рассеивание.Из-за данной толщины многожильного провода, т. Е. Он тоньше, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода. Для каждого типа проводов технологии изоляции могут значительно помочь в снижении рассеиваемой мощности.

Многожильный против сплошного: что лучше?

С точки зрения стоимости, простоты и долговечности преимущество имеет сплошная проволока. Однониточная толстая проволока проста в изготовлении и исключительно устойчива к повреждениям.Толщина также помогает предотвратить электронные помехи и ограничить скин-эффект, вызываемый магнитными полями на поверхности провода. Его недостаток — отсутствие пластичности и прочности. После скручивания толстого медного провода он подвергается расслоению или разрыву. Многожильные провода полезны для приложений, требующих большого количества сложных изгибов, изгиба, изменения формы и перемещения, например, в транспортных средствах / робототехнике или электронных платах.

При выборе многожильного провода vs.сплошной проволоки все потребности необходимо взвесить и учесть. Первоначальные затраты и долгосрочные затраты должны быть сопоставлены с факторами окружающей среды, приложениями, нагрузками, движением и долговечностью проекта. Этот подход ничем не отличается, если вы строите дом или сборную коробку, эти факторы необходимо учитывать перед принятием окончательного решения о том, какой тип провода следует использовать для эффективного и результативного выполнения вашего проекта. В связи с этим, независимо от того, являетесь ли вы OEM-производителем или владельцем малого бизнеса, обратитесь за советом и указанием относительно ваших требований к работе у квалифицированного электрика или эксперта по электронике в выбранном вами проводе.

Медная или алюминиевая проводка: что лучше?

Медь и алюминий — два наиболее распространенных материала, используемых при строительстве электропроводки. Оба металла являются проводящими, поэтому электричество практически не встречает сопротивления при прохождении через них. Однако, помимо проводимости, медь и алюминий не обладают многими другими характеристиками. В результате у каждого типа электропроводки есть свои сильные и слабые стороны.

Медная проводка

Вот уже более полувека медная проводка используется в жилых и коммерческих электрических системах.Фактически, ее часто предпочитают алюминиевой проводке из-за ее высокой прочности на разрыв. Предел прочности на разрыв у меди примерно на 40% выше, чем у алюминия. Обладая более высокой прочностью на разрыв, медная проводка с меньшей вероятностью сломается, чем алюминиевая. Это важно, учитывая, что электрическую проводку часто проводят, протягивая ее через порты и фидеры. Если проводка слабая или хрупкая, она может сломаться при установке. Медная проводка обладает высокой прочностью на разрыв, что позволяет защитить ее от поломки, а также от других форм физического повреждения.

Медная проводка также имеет более низкий коэффициент теплового расширения, чем ее алюминиевый аналог. Другими словами, при нагревании он не расширяется так сильно, как алюминиевая проводка. Температура электропроводки увеличивается по мере прохождения через нее электричества. Алюминиевая проводка имеет более высокое тепловое расширение, чем медная, что приводит к большему расширению. Если проводка растягивается слишком сильно, это может привести к разрыву участков, в которых проводка соединена или соединена.

Алюминиевая проводка

Как и медь, алюминий является проводящим, поэтому он стал обычным материалом, используемым при строительстве электропроводки.К сожалению, алюминиевая проводка не такая прочная, как медная, а также имеет более высокий коэффициент теплового расширения. Тем не менее, использование алюминиевой проводки по-прежнему имеет свои преимущества.

Алюминиевая проводка почти всегда дешевле медной. Нередко алюминиевая проводка стоит вдвое дешевле медной. В жилом доме использование алюминиевой проводки вместо медной может сэкономить строителям несколько сотен долларов. Для коммерческого здания выгода от алюминиевой проводки может составлять тысячи долларов.
В заключение

Помимо более низкого ценника, с алюминиевой проводкой несколько проще работать с медной проводкой. Медная проводка прочнее, поэтому вероятность ее поломки меньше. Алюминиевая проводка более гибкая, что позволяет легко работать в небольших помещениях. Надеюсь, это поможет вам лучше понять, чем медная и алюминиевая проводка отличаются друг от друга.

Нет тегов для этого сообщения.

Электрооборудование: Строительный провод — больше на самом деле лучше

Согласно недавнему опросу, более 85 процентов подрядчиков и инструкторов по электрике не будут использовать в своих домах только медную проводку 12 AWG.Поскольку спрос на электроэнергию в жилых домах продолжает расти, это отражает серьезный отказ от привычек предыдущих поколений к проводке 14 AWG.

Медь — лучший выбор

И 19 из 20 этих профессионалов будут использовать только медную проводку для выделенных ответвленных цепей, таких как линии к блокам HVAC, кухонным плитам и сушилкам для одежды. После крушения алюминиевой проводки в 1970-х годах белый металл постепенно снова появлялся для таких применений. Однако, когда дело доходит до их собственных установок, электрики почти всегда выбирают медь, а медные проводники — их единственное соображение для типовых ответвлений.

Предпочтительный калибр 12

В аналогичном опросе четверо из пяти электриков и инженеров также заявили, что они будут использовать более толстый провод 12-го калибра в своих домах, и только 15 процентов разрешают 14 AWG для приложений с ограниченной малой нагрузкой. Основными причинами такого подавляющего отклика всеми группами были:

  • Безопасность (проблемы перегрева и пожара).
  • Емкость (количество розеток и размер техники на ветке).
  • Уменьшено количество филиалов.
  • Падение напряжения (для минимизации потерь напряжения, связанных с длиной проводки от автоматического выключателя).
  • Будущее расширение (возможность добавления дополнительных розеток или устройств в филиал).

Результаты получены в результате опросов, проведенных Ассоциацией производителей меди в период с 2006 по 2007 год среди участников съездов Международной ассоциации электротехнических инспекторов (IAEI), Национального объединенного комитета по обучению и обучению (NJATC) и Национальной ассоциации электрических подрядчиков (NECA). .

Инспекторы по электрике особенно категорично отнеслись к использованию меди большего сечения, заявив, что они видели «слишком много перегруженных цепей». В других комментариях указывалось на лучшее качество электроэнергии, способность выдерживать токовые нагрузки до 20 ампер (а не предел в 15 ампер для 14-го калибра), допуск на временные большие нагрузки, такие как праздничное освещение, меньше нужно беспокоиться о цепи длина и последующее снижение напряжения, а также потому, что «слишком много нового в требованиях к мощности».«

Медь против алюминия

Когда вас попросили выбрать медь или алюминий для ответвлений с большой нагрузкой, медь оказалась безоговорочным победителем — 19 из 20 использовали только медь для кухонных плит, сушилок для одежды и систем отопления, вентиляции и кондиционирования воздуха; только 2% предпочтительнее алюминия. И 85% всех респондентов использовали бы медь для своих вводных фидеров.

Профи используют меньше розеток на ветку

В опросе 1999 г. респонденты IAEI сообщили, что в их юрисдикциях в среднем разрешено 8 человек.4 розетки на цепь с использованием 14 AWG, в то время как 10 розеток на цепь допускались с 12 AWG. Хотя электротехники и инженеры указали на преимущество использования большего количества розеток в каждом филиале, их личный выбор более консервативен. Здесь, опять же, в игру вступают соображения безопасности, связанные с их личным распределением розеток для каждого контура, что не соответствует типичной практике подрядчиков. Вот количество розеток, которые профессионалы использовали бы в ответвленных цепях для ремонта или новой установки:

Источник: CDA — Опросы IAEI.

По очевидным причинам, распределение розеток при использовании проводки 12 AWG может быть больше, чем для цепей 14 AWG.Следует отметить, что более 70 процентов инспекторов и инженеров заявили, что не будут использовать провод 14-го калибра на кухне или в ванной, а около 30 процентов заявили, что не будут использовать его для схем спальни, семейной комнаты или домашнего офиса.

Медные навесы Больше света

Когда дело доходит до осветительных розеток, около 20% заявили, что никогда не будут использовать провод 14 AWG для каких-либо осветительных приборов. Однако среди тех, кто рассматривал его для освещения, их количество было примерно пропорционально использованию ими розеток — опять же, большая мощность при использовании 12 AWG:

Источник: CDA — Опросы IAEI.

Дополнительные схемы для удовлетворения потребностей будущего

Опросы также показали, что профессионалы проведут в среднем четыре контура к своим кухням и четыре к наружным стенам дома для наружных розеток.Опять же, признание постоянно растущего числа устройств и приложений, требующих все большей и большей мощности.

Последние мысли

Наиболее важные выводы из исследования заключаются в том, что медь является предпочтительным проводником для всех приложений. И, будь то для розеток или освещения, медь 12 AWG для всех ответвлений — предпочтение профессионалов. Для них это означает возможности, гибкость, безопасность и душевное спокойствие — как для установщика, так и для пассажиров.

Учтите также, что медный провод калибра 12 имеет меньшее сопротивление, чем калибр 14, и, следовательно, работает меньше (принцип I 2 R).Это означает, что меньше энергии теряется в виде тепла, что означает более экологичную установку, forever .

Провода и кабели

Провода, как мы здесь определяем: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов.Они могут показаться простыми, но инженеры известно о двух важные точки:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств
-Использование проводов в цепях переменного тока вызывает всевозможные проблемы , например скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкции провода

4.Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества в проводах: сопротивление и импеданс


Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока. Инженеры любят C.P. Штайнмецу пришлось сначала разберитесь с математикой и физикой.

Питание переменного тока:
В сети переменного тока любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока.

Питание постоянного тока:
In Постоянный ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую ​​же токовую нагрузку.

Инженеры выбирают правильно диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла. Как вы увидите на схеме ниже, медь может выдерживать больший ток, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.


Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется по-другому. чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди). Монокристаллическая медь или алюминий лучше проводимость, чем у поликристаллических металлов, однако крупнокристаллическая медь очень дорого обходится производят и используются только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования медные провода большого диаметра за счет сопротивления на расстоянии. Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:
Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии.

I = V / R Amps = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения
Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:
Создание Тепло в проводе обычно является признаком потери энергии, однако вольфрамовый или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть прошедшей энергии теряется в виде тепла и света.

По мощности передачи мы ищем как можно более низкое удельное сопротивление, мы хотим для передачи энергии на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: сверхпроводящий проволоку можно превратить в металлическую «ленту»


Вверху: Карл Роснер, Марк Бенц и другие использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит 10 тесла.Вместо меди используются ниобий и олово поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые смогли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле и возвращается, когда магнитное поле схлопывается.

2.) Кожный эффект:


В сети переменного тока электроны любят течь по вне провода. Это потому, что изменение тока вперед и назад вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

Глубина кожи

Глубина скин-слоя — это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем сильнее сжимается ток. на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры всегда должны При проектировании цепей учитывайте скин-эффект. Увидеть сайт Википедии для формула, используемая для расчета глубины скин-слоя.

Вверху: инженеры преодолевают скин-эффект с помощью изолированного многожильного провода. Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет протекать по всей поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший размер. диаметр, так как вам нужно все дополнительное пространство для утепления. По мере того, как проволочные пряди становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди к изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка несет свою часть тока, при этом ток идет снаружи каждой пряди.Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения.


Вверху: Компактный люминесцентный легкая электроника, трансформатор очень маленький и спроектирован очень дешево. Эти части часто выходят из строя до окончания типичного жизненный цикл агрегата »

Инженеры и затраты Сберегательный дизайн:

Инженеры используют математику для расчета «глубины скин-слоя», чтобы узнать, сколько проволоки используется для проведения электричества.Это важная часть инженеров-электриков работают над проектированием энергосистем. Этот работа также связана с экономией средств, как могут понять инженеры какой калибр и какой тип провода использовать и сравнить с другие материалы и конфигурации. Старый электрический двигатели и генераторы из начало 20 века, как известно, длилось долгое время, потому что в то время инженеры могли спроектировать обмотки и тип провода для лучшей производительности, так как затраты на оборудование и машины были выше.Сегодня многие двигатели перегорают, потому что инженеры вынуждены использовать самый дешевый вариант — наименьшее количество материала который может выдерживать ток, однако, когда двигатель начинает при перегреве более тонкие провода из более дешевого материала быстрее сгорят. Балласты (трансформаторы) в современных системах освещения имеют общеизвестную короткий срок службы в целях снижения стоимости единицы продукции.

Практическое упражнение: Как затраты влияют на дизайн

Вы можете увидеть и почувствуйте работу инженеров в конструкции провода вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими машинами или инструментами. Почувствуйте вес этих стеновые блоки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы по сравнению с ними.
Если вам повезет, вы можете найти два трансформатора, преобразующие мощность. от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства. Если открыть корпус, можно увидеть разницу в размерах. калибра обмоток, и от того, используют ли они медь или алюминий.Вы четко увидите, как влияет на дизайн общий предмет.


3.) Типы провода:


Ниже: типов провода, используемого коммунальными предприятиями при передаче электроэнергии:

Ниже: фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках, бытовая техника и телефонные системы.На рисунке ниже показаны старые провода, которые когда-то использовались в домах (кабель SJTWA и тип SE), и современные стандартный ромекс.

ЭЛЕКТРОПРОВОДКА 1880-х годов до наших дней:

Вверху: 3 проводника подземный медный провод (сейчас редко)

Внизу: плоская лента провод, используемый в сверхпроводящих магнитах

Лучший провод для вакансия:

Все инженеры-электрики должны знать о проводах и думать об использовании правильного дизайна и материал для поставленной задачи.Вот факторы для определения конструкция проволоки:

-Прочность (способность многократно сгибаться или сдавливаться веса)
-Уровень напряжения и тока
-Прочность подвески (способность долго удерживать собственный вес пролеты между опорами)
-Под землей или под водой
-Температура эксплуатации (например, сверхпроводящие проволока)
-Стоимость

Сплошная проволока:

Преимущества:
Меньшая площадь поверхности, подверженной коррозии
Может быть жесткой и прочной
Недостатки:
Плохо при повторном сгибании, может сломаться при сгибании пятно
Непрактично для высокого напряжения

Многожильный провод:

Вверху: многожильный динамик Провод, который есть в каждом доме
Ниже: Для специального использования сверхтолстый многожильный медный провод

-Скрученный провод — много меньших проводов параллельно, можно скручивать вместе
Преимущества:
Отличный проводник для своего размера
Недостатки:
Вы можете подумать, что это будет хорошо для высокочастотного использования, потому что у него есть большая площадь поверхности на всех маленьких жилках проволоки, однако это хуже, чем сплошная проволока, потому что пряди соприкасаются друг друга, закорачивая, и поэтому провод действует как один больший проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление для типоразмера

Плетеный провод:

Преимущества:
-Большая долговечность по сравнению с сплошным проводом
-Лучшая проводимость, чем сплошной провод (большая площадь поверхности)
-Может действовать как электромагнитный экран в шумоподавляющих проводах
-Чем больше жил в проволоке, тем она гибче и прочнее есть, но он стоит дороже

Спец. провода:

Сплошной с оплеткой снаружи или в какой-либо комбинации этого провода используются для всех видов специальных применений.

Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что по своей конструкции проводники с оплеткой и фольгой снаружи держать частоты в ловушке внутри. Экранирование предотвращает паразитная электромагнитная энергия от заражения области вокруг чувствительной приемники.

Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях:

Практическое упражнение: Проволока Угадайка

Соберите куски металлолома провода вокруг вашего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что вид проволоки, из чего она сделана, и перечислите ее применение каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Провод бывает так много экзотических видов, что вы можете оказаться с настоящей загадкой в ​​твоих руках. Используйте поиск в Интернете, чтобы попробовать чтобы идентифицировать все ваши образцы.


4.) Проволочные материалы:

Наиболее распространенный материал для электрического провода — медь и алюминий , это не самые лучшие проводники, но они многочисленны и дешевы. Золото также используется в различных областях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, использованное в разъемы для микросхем Motorola

Золото обычно используется в контакте области, потому что эта точка в системе более подвержена коррозии и имеет больший окислительный потенциал.

Алюминий обернутый вокруг стального центрального провода используется в передаче энергии, потому что алюминий дешевле меди и не подвержен коррозии. Стальной центр используется просто для прочности, чтобы удерживать проволоку на длинных участках. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники, твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ИЗОЛЯЦИЯ ПРОВОДА:

Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно покрыты эмалью, чтобы обмотки плотно прилегали друг к другу. Традиционная резиновая или полимерная изоляция сделает провод диаметром толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов такой же мощности.

Смотрите, как провод двигателя упакован и намотан в современный асинхронные двигатели в нашем видео здесь.

Узнать больше о все поле электроизоляция на нашей странице здесь.


Практическое упражнение: Сжечь мотор!

Вы заметили что когда мотор игрушки сильно нагревается, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции в конечном итоге, и в обмотке двигателя, когда изоляция становится слабой. два провода рядом друг с другом будут короткими, это приведет к возникновению дуги. и устройство сгорает.

Если взять небольшой двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его посмотреть, что происходит с обмотками. Вы можете сделать это, поставив напряжение, превышающее рекомендованное, через устройство или при работе мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком или инженер, чтобы безопасно выполнить это упражнение.


Статья, фото и видео М. Велана и В. Корнрумпфа

Источники:
Государственный университет Джорджии
Википедия
Волшебники Скенектади Карл Рознер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Денверским электродвигателем. Технический центр Эдисона. 2012
Видео с Энергетической ассоциацией Сан-Мигеля.Технический центр Эдисона. 2014 г.
Уильям Корнрумпф, инженер-электрик

Калибр провода

— это важно?

Следует ли конструировать петли из многожильного или одножильного провода?
В чем разница?

В нашей отрасли общеизвестно, что петли следует проектировать с использованием многожильного провода — но действительно ли это лучший вариант?

Это простой факт, что когда вы сравниваете электрические характеристики сплошного провода по сравнению смногожильный провод того же калибра, что и одножильный, будет иметь меньшее сопротивление, чем многожильный провод. Это означает, что сплошной провод обеспечивает лучшую производительность контура. Так зачем вообще использовать многожильный провод? Что ж, одно большое преимущество многожильного провода перед одножильным — его гибкость. Гибкость необходима для вводной части цикла. Поэтому ввод всегда следует выполнять многожильным проводом.

Проблемы с многожильным проводом

  • Многожильный провод будет иметь более высокое сопротивление, чем одножильный провод того же диаметра, поскольку поперечное сечение многожильного провода не полностью из меди.
  • Чем длиннее или тоньше провода, тем больше сопротивление.

Можно ли сделать петлю из сплошной проволоки? Да, потому что после того, как петля будет установлена, она не сможет двигаться или сгибаться. Специально для секции цикла нет необходимости в гибкости. Есть и другие преимущества изготовления участка петли из сплошной проволоки, в том числе:

  • Обычно одножильные кабели имеют более низкое сопротивление постоянному току и более низкую восприимчивость к высокочастотным воздействиям только благодаря большему диаметру оболочки.
  • Сплошной провод менее подвержен вибрациям земли.
  • При укладке петли поверх арматурного стержня жесткость сплошной проволоки означает меньшую вероятность того, что петля упадет ниже арматурного стержня при заливке бетона.
  • Сплошная проволока сохраняет свою форму при изгибе, а это значит, что проволоке легче придать желаемую форму петли.
  • Сплошной провод более прочен и имеет меньшую площадь поверхности, которая подвержена воздействию коррозионных веществ, что означает лучшую защиту от окружающей среды.
  • Одножильные кабели из-за скин-эффекта могут поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.
  • Сплошной провод дешевле, чем многожильный. Более эффективная петля по лучшей цене!

Мы в BD Loops всегда говорим, что петли — это простая технология. Однако есть некоторые сложные детали, которые необходимо учитывать при проектировании контуров, которые относятся к способу протекания тока через контуры.Необходимо учитывать следующие детали: вносимые потери и скин-эффект .

Вносимые потери / затухания — это измерение потери мощности сигнала передачи между двумя точками кабеля. Вносимые потери — это, по сути, способ измерить и понять, как сопротивление в проводнике повлияет на сигнал, проходящий через проводник. В случае петли это будет означать измерение потерь сигнала, которые происходят от одного из подводящих проводов к другому.Затухание измеряется в децибелах (дБ). Если наблюдается слишком большая потеря напряжения (затухание), качество сигнала ухудшится до такой степени, что к тому времени, когда сигнал достигнет другого конца кабеля, станет непонятным. Величина вносимых потерь зависит от двух основных факторов: калибра и длины провода. Провода более высокого калибра (более тонкие) имеют больше вносимых потерь, чем провода более низкого калибра (более толстые). В целом многожильные медные провода будут иметь вносимые потери на 20-50% больше, чем одножильные провода.

Еще один момент, который следует учитывать при взвешивании плюсов и минусов одножильного провода по сравнению с многожильным, — это скин-эффект . Скин-эффект описывает интересный способ, которым переменный ток распространяется по проводникам, на более высоких частотах ток проходит только через внешний край круглого проводника. Самый простой способ представить, как выглядит скин-эффект, — это представить себе, что ток проходит только по внешней оболочке проводника — проводник используется как полая трубка, вся медь в центре проводника игнорируется.

Как вы можете видеть на изображении, по мере увеличения частоты используется меньше проводника. На частоте около 100 кГц сигнал проходит только через кожу. Диапазон частот петлевого детектора от 10 кГц до 150 кГц, скин-эффект снижает качество сигнала на этих частотах. В случае многожильного провода скин-эффект будет иметь место не на каждой пряди, а только на внешней стороне многожильного жгута. Скин-эффект — еще один пример, когда сплошной провод светится, сплошной провод менее подвержен высокочастотным проблемам и может поддерживать более длительные пробеги и более высокие скорости передачи данных, чем многожильный провод.

Еще одно преимущество использования сплошной проволоки в петле — простота установки. Сплошная проволока жесткая, легко формируется и хорошо держит форму. При использовании предварительно сформованной петли из сплошной проволоки в бетонной заливке вы можете уложить петлю прямо на арматурный стержень, смещая ее от массива арматуры, и залить ее бетоном. Из-за жесткости сплошной проволоки петля не будет опускаться ниже рисунка арматурного стержня, как менее жесткая витая петля. Когда многожильные провода используются для петли в бетонной заливке, производитель часто рекомендует привязать контурный провод к кабелепроводу из жесткого ПВХ размером 1–2 дюйма или другим опорным элементам, чтобы петля не проталкивалась ниже арматурного стержня. при заливке бетона.Это не только усложняет установку, но и создает воздушные карманы в бетонной заливке.

Зная преимущества сплошного провода по сравнению с многожильным, в наиболее эффективных контурах индуктивности часть контура должна быть сделана из сплошного провода для повышения производительности, а ввод — из многожильного провода для большей гибкости и простоты прокладки через кабелепровод.

Вот почему BD Loops разрабатывает свои предварительно сформованные петли с использованием как одножильных, так и многожильных проводов с тех пор, как более 14 лет назад они впервые представили свою петлю прямого захоронения.Возможно, это одна из причин, по которой BD Loops является предпочтительным поставщиком предварительно формованных петель №1 для производства ворот и дверей. Мы считаем, что прибыль никогда не следует рассматривать выше производительности.

Хотите больше узнать о вносимых потерях и скин-эффекте? В Интернете есть множество бесплатных ресурсов, посвященных электрическим характеристикам проводов. Вот некоторые из них, с которых можно начать:

Вносимые потери / затухание:
https: // www.andcable.com/files/UnderstandingStrandedandSolidWiring.pdf

Эффект кожи:
https://www.st-andrews.ac.uk/~www_pa/Scots_Guide/audio/skineffect/page1.html

BD Loops — производитель предварительно отформованных индуктивных петель прямого закапывания и пропила для ворот, дверей и парковок. За более чем 15-летний опыт работы качество BD Loops не имеет себе равных. Продукция BD Loops доступна более чем у 400 дистрибьюторов в США.С. и Канада. BD Loops предлагает 46 стандартных размеров предварительно отформованных петель, все стандартные и нестандартные размеры петель готовы к отправке в тот же день. Компания имеет несколько рекомендательных писем, свидетельствующих об их профессионализме и дизайне, и является членом следующих ассоциаций: AFA, IDA, NAFCA, IPI, NPA, CODA и IMSA. Не стесняйтесь обращаться к квалифицированному персоналу BD Loop с любыми вопросами о петлях или их приложениях. Пока вы находитесь на веб-сайте BDLoops.com, подпишитесь на нашу ежемесячную бесплатную информационную рассылку по установке. Воспользуйтесь нашим локатором дистрибьюторов , чтобы найти ближайшего к вам дистрибьютора.

Многожильный провод против сплошного провода в электрических приложениях

Автор: Джейсон Клайн, | Комментарии к записи Многожильный провод по сравнению с одножильным проводом в электротехнике отключены

Одножильные и многожильные провода часто используются в электрическом оборудовании, таком как кабельные сборки и жгуты проводов. Сплошные провода состоят из сплошного сердечника, а многожильные — из нескольких более тонких проводов, скрученных в жгут.У каждого есть свои преимущества, и правильный выбор для приложения зависит от конкретных деталей проекта. Некоторые из факторов, которые могут повлиять на выбор между многожильным или одножильным проводом, включают:

  • Сила тока
  • Сценарий использования
  • Стоимость
  • Тип металла
  • Калибр провода

Узнать больше о различиях между двумя типами провода облегчат определение наилучшего выбора для ваших нужд. Следующая информация должна помочь проинформировать процесс отбора.

Что такое многожильный провод?

Эти тонкие скрученные провода сжаты и изолированы непроводящими материалами. Многожильный провод более гибкий, что делает его идеальным для соединения электронных компонентов в ограниченном пространстве или для скручивания и изгиба для соответствия сложной геометрии. Многожильный провод более гибкий и податливый, чем сплошной, и он не раскалывается и не рвется. Он часто используется в помещениях, например, в электронных устройствах, печатных платах и ​​проводах громкоговорителей.

Что такое сплошной провод?

Проволока с твердым металлическим сердечником — это продукт гораздо тяжелее и толще, чем многожильный. Он идеально подходит для использования на открытом воздухе, где требуется более высокая прочность и более высокие токи. Этот прочный недорогой провод устойчив к погодным условиям, экстремальным условиям окружающей среды и частым движениям. Он часто используется для передачи высоких токов через инфраструктуру здания, средства управления транспортными средствами и различные наружные применения.

Многожильные и одножильные провода: основные различия

Сравнение многожильных и одножильных проводовСплошная проволока включает в себя изучение преимуществ и недостатков двух очень разных типов проволоки. Сравнение сужает выбор в зависимости от того, как конкретные характеристики проводов соотносятся с их предполагаемым использованием и требованиями проекта. Сначала вы должны определить требования вашего приложения к атмосферостойкости, гибкости и устойчивости к раскалыванию или расслоению. Затем выберите провод, который наиболее точно соответствует этим требованиям.

Некоторые ключевые различия между многожильным и одножильным медным проводом включают:

  • Многожильный и одножильный.токовая нагрузка сплошного провода . Сплошной провод толще, что означает меньшую площадь рассеиваемой поверхности. Более тонкие провода в многожильном проводе содержат воздушные зазоры и большую площадь поверхности отдельных жил, что приводит к большему рассеиванию. При выборе между одножильным или многожильным проводом для домашней электропроводки одножильный провод обеспечивает более высокую допустимую нагрузку по току.
  • Маршрут . Многожильные провода обладают превосходной гибкостью и гибкостью, благодаря чему их легче преодолевать препятствия, чем сплошные провода.
  • Гибкость . Многожильные провода более гибкие и могут выдерживать большую вибрацию и изгиб, не ломаясь. Жесткие провода могут потребовать более частой замены, чем многожильные, в приложениях со значительными движениями или вибрациями.
  • Стоимость . Стоимость производства сплошной проволоки намного ниже, чем многожильной, что делает сплошную проволоку более доступным выбором.
  • Простота изготовления . Одножильный характер сплошной проволоки значительно упрощает производство.Многожильные провода требуют более сложных производственных процессов для скручивания более тонких проводов.
  • Расстояние . Для более длинных участков лучше подходят одножильные провода, поскольку они обладают меньшим рассеиванием тока. Многожильный провод хорошо работает на меньших расстояниях.
  • Превосходство. Когда дело доходит до многожильного или одножильного провода, однозначного выбора нет. Каждый вариант дает определенные преимущества в определенных ситуациях.

Проводные решения от Consolidated Electronic Wire & Cable

Consolidated Electronic Wire & Cable является ведущим производителем высококачественных стандартных и нестандартных электронных проводов, литых кабельных сборок, жгутов проводов, кабелей и шнуров питания для более чем 100 лет.Наша долговечность обусловлена ​​нашей универсальностью, адаптируемостью и стремлением к постоянному совершенствованию процессов и продуктов. Наши многочисленные отраслевые сертификаты свидетельствуют о нашей приверженности качеству и инновациям, в том числе:

  • ISO 9001
  • RoHS
  • CE Mark
  • NEC
  • UL
  • CSA
  • VDE
  • LF
  • MIL-Spec

Сотрудничая с нами, вы получите полный опыт всей нашей команды, чтобы обеспечить успех вашего проекта.Чтобы получить дополнительную информацию о наших возможностях и линейках продуктов, свяжитесь с нами или отправьте запрос стоимости сегодня.



Алюминиевый провод в дом

Некоторые домовладельцы начинают беспокоиться, если узнают, что у них дома есть алюминиевая проволока. Они автоматически предполагают, что алюминиевая проводка небезопасна и всегда следует использовать медь. Правда ли, что алюминиевая проводка менее безопасна, чем медная?

В 1960-х годах стало популярным использование алюминия для домашней электропроводки.Это было связано с тем, что она, как правило, была дешевле в использовании, чем медь, и при этом достаточно хорошо проводила электричество. Однако то, что он дешевле, не означает автоматически, что его использование небезопасно и что вам нужно отремонтировать свой дом.

Алюминиевый провод против медного провода

Благодаря простоте использования и способности эффективно проводить электричество, медь — лучший вид электропроводки для вашего дома. Медная проводка более стабильна, чем алюминиевая, и для передачи силовых нагрузок требуются проводники меньшего размера.В целом он более прочный и работает лучше, чем алюминиевая проводка.

Одним из недостатков медной разводки является ее стоимость. Таким образом, если требуется обширная проводка, стоимость использования меди может быть слишком высокой для некоторых домовладельцев.

Однако использование алюминиевой проводки дает много преимуществ. Алюминий намного легче и пластичнее, чем медь, поэтому с ним легче работать. Поскольку это более дешевый металл, установка алюминиевой проводки может быть более рентабельной, поскольку она обычно обходится примерно вдвое дешевле медной проводки.

Недостатком алюминиевой проводки является то, что она должна быть проложена правильно, чтобы избежать риска возгорания в доме. Когда ток проходит по алюминиевой проводке, металл расширяется. Это создает цикл расширения и сжатия, называемый «холодная ползучесть». Со временем это может привести к ослаблению соединений и возникновению искры. Если провода слишком сильно нагреются, они могут даже расплавить арматуру и вызвать пожар. Это можно легко исправить и избежать опасности, заменив соединительную крышку на крышку, рассчитанную на медь и алюминий, и обеспечив окончательное соединение с устройством из меди.Это экономичная альтернатива ремонту вашего дома, и это общепринятый метод, признанный страховыми компаниями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
