Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  — только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%.

Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Алюминиевые жилы проводов и кабелей
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм.	Ток*, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
1,5	23	19		33	19		27
2,5	30	27		44	25		38
4	41	38		55	35		49
6	50	50		70	42		60
10	80	70		105	55		90
16	100	90		135	75		115
25	140	115		175	95		150
35	170	140		210	120		180
50	215	175		265	145		225
70	270	215		320	180		275
95	325	260		385	220		330
120	385	300		445	260		385
150	440	350		505	305		435
185	510	405		570	350		500
240	605	—		—	—		—

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм.	Ток, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
2,5	23	21		34	19		29
4	31	29		42	27		38
6	38	38		55	32		46
10	60	55		80	42		70
16	75	70		105	60		90
25	105	90		135	75		115
35	130	105		160	90		140
50	165	135		205	110		175
70	210	165		245	140		210
95	250	200		295	170		255
120	295	230		340	200		295
150	340	270		390	235		335
185	390	310		440	270		385
240	465	—		—	—		—

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм	Допустимый длительный ток нагрузки для проводов и кабелей, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной нагрузки при U=220 B	Характеристика примерной однофазной бытовой нагрузки
1,5	19	10	16	4,1	группа освещения и сигнализации
2,5	27	16	20	5,9	розеточные группы и электрические полы
4	38	25	32	8,3	водонагреватели и кондиционеры
6	46	32	40	10,1	электрические плиты и духовые шкафы
10	70	50	63	15,4	вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4



Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода: для медного провода 10 ампер на миллиметр квадратный, для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой. При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности. Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами. В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования. Медные жилы, проводов и кабелей Алюминиевые жилы, проводов и кабелей Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами. Допустимый длительный ток для проводов с медными жилами Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных. * Токи относятся к проводам и кабелям с нулевой жилой и без нее. Допустимый длительный ток для кабелей с алюминиевыми жилами Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных. Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92. Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки. В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях. Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности: Медь, U = 220 B, одна фаза, двухжильный кабель Р, кВт 1 2 3 3,5 4 6 8 I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4 Сечение токопроводящей жилы, мм2 1 1 1,5 2,5 2,5 4 6 Макс. допустимая длина кабеля при указанном сечении, м* 34,6 17,3 17,3 24,7 21,6 23 27 Медь, U = 380 B, три фазы, трехжильный кабель Р, кВт 6 12 15 18 21 24 27 35 I, A 9,1 18,2 22,8 27,3 31,9 36,5 41 53,2 Сечение токопроводящей жилы, мм2 1,5 2,5 4 4 6 6 10 10 Макс. допустимая длина кабеля при указанном сечении, м* 50,5 33,6 47,6 39,7 51 44,7 66,2 51 * величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля. Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках. Сечение жил, мм2 Проводники медных алюминиевых Шнуры для присоединения бытовых электроприемников 0,35 — Кабели для присоединения переносных и передвижных электроприемников в промышленных установках 0,75 — Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах 1 — Незащищенные изолированные провода для стационарной электропроводки внутри помещений: непосредственно по основаниям, на роликах, клицах и тросах 1 2,5 на лотках, в коробах (кроме глухих): для жил, присоединяемых к винтовым зажимам 1 2 для жил, присоединяемых пайкой: однопроволочных 0,5 — многопроволочных (гибких) 0,35 — на изоляторах 1,5 4 Незащищенные изолированные провода в наружных электропроводках: по стенам, конструкциям или опорам на изоляторах; 2,5 4 вводы от воздушной линии под навесами на роликах 1,5 2,5 Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах 1 2 Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов): для жил, присоединяемых к винтовым зажимам 1 2 для жил, присоединяемых пайкой: однопроволочных 0,5 — многопроволочных (гибких) 0,35 — Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой) 1 2

Продукция: Услуги: НОВИНКА ECOLED-100-105W- 13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ

Расчёт сечения провода, кабеля

Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.



Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.



Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.



Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).



Основные показатели, определяющие сечение провода:



• Металл, из которого изготовлены токопроводящие жилы.

• Рабочее напряжение, В.

• Потребляемая мощность, кВт и токовая нагрузка, А.

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.



Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.



Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.



Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».



При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм²  максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.



Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.



Сечение токопроводящей жилы, кв.мм	Медные жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6



Сечение токопроводящей жилы, кв. мм	Алюминиевые жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

В последнее время широкое распространение получили импортные провода и инструменты с маркировкой AWG. American Wire Gauge – американский калибр проводников.
Калибр провода по стандарту AWG отражает размер токонесущей жилы. Характерной особенностью стандарта AWG является то, что чем толще провод, тем меньше его калибр.



Значение AWG характеризует количество этапов обработки проволоки. В процессе изготовления медный провод последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше в диаметре и меньшего сечения, чем кабель, маркированный 15 AWG. Таблица отражает перевод стандарта AWG в диаметр и площадь сечения в миллиметрах.

AWG	приблизительный диаметр, мм	площадь, мм²	соответствие сечения по ГОСТ, мм²	удельное сопротивление, Ом/м
40	0,08	0,0050	•	3,44
39	0,09	0,0064	•	2,73
38	0,10	0,0078	•	2,16
37	0,11	0,0095	•	1,72
36	0,13	0,0133	•	1,36
35	0,14	0,0154	•	1,08
34	0,16	0,0201	•	0,856
33	0,18	0,0254	•	0,679
32	0,20	0,0314	•	0,538
31	0,23	0,0415	•	0,427
30	0,25	0,0503	0,05	0,339
29	0,29	0,0646	•	0,268
28	0,32	0,0804	•	0,213
27	0,36	0,1020	0,1	0,169
26	0,40	0,1280	0,14	0,134
25	0,45	0,1630	•	0,106
24	0,51	0,2050	0,2	0,0842
23	0,57	0,2590	0,25	0,0668
22	0,64	0,3250	0,32	0,0530
21	0,72	0,4120	•	0,0420
20	0,81	0,5190	0,5	0,0333
19	0,91	0,6530	•	0,0264
18	1,02	0,82	0,75	0,0210
17	1,15	1,04	1,0	0,0166
16	1,29	1,31	•	0,0132
15	1,45	1,65	1,5	0,0104
14	1,63	2,08	•	0,00829
13	1,83	2,63	2,5	0,00657
12	2,05	3,31	•	0,00521
11	2,30	4,15	4	0,00413
10	2,59	5,27	•	0,00328
9	2,91	6,62	6	0,00260
8	3,26	8,35	•	0,00206
7	3,67	10,6	10	0,00163
6	4,11	13,3	•	0,00130
5	4,62	16,8	16	0,00103
4	5,19	21,2	•	0,000815
3	5,83	26,7	25	0,000647
2	6,54	33,6	35	0,000513
1	7,35	42,4	•	0,000407
0	8,25	53,5	50	0,000323
2/0	9,26	67,4	70	0,000256
3/0	10,4	85,0	95	0,000203
4/0	11,7	107,0	120	0,000161

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.

Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.

ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

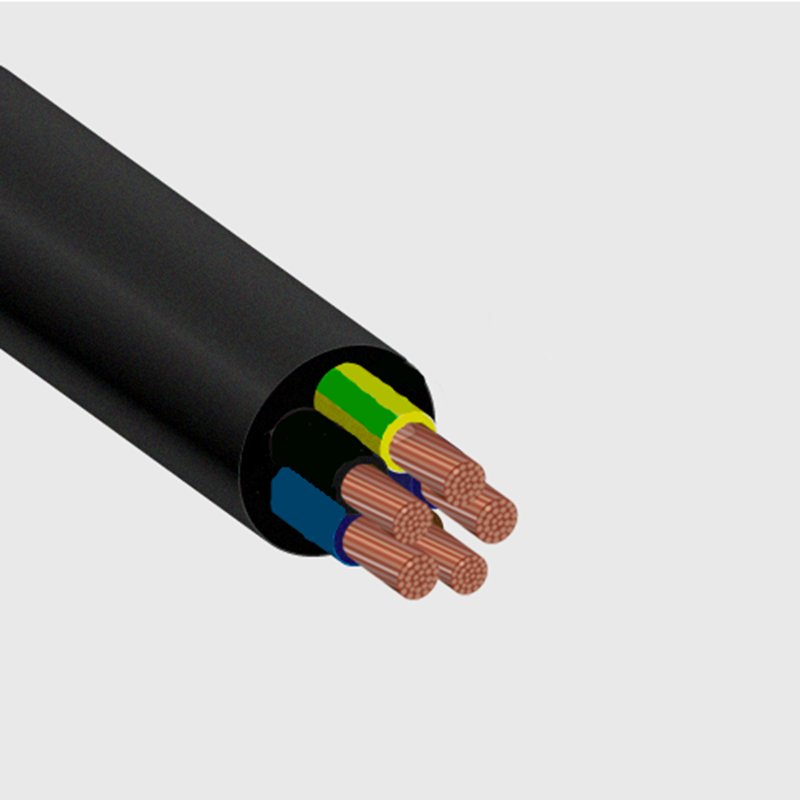

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

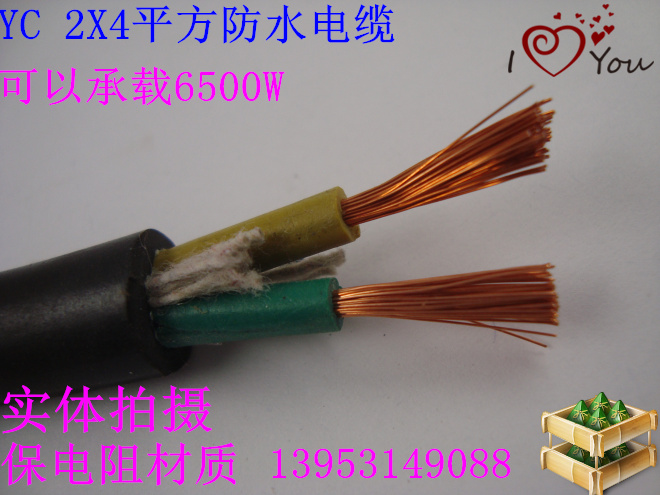

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Какое сечение провода нужно для 3 кВт

Когда электрический ток протекает по кабелю, часть энергии теряется. Она уходит на нагрев проводников из-за их сопротивления, с уменьшением которого возрастает величина передаваемой мощности и допустимый ток для медных проводов. Наиболее приемлемым проводником на практике является медь, которая имеет небольшое электрическое сопротивление, устраивает потребителей по стоимости и выпускается в широком ассортименте.

Следующим металлом с хорошей проводимостью является алюминий. Он дешевле меди, но более ломкий и деформируется в местах соединений. Прежде внутридомовые отечественные сети были проложены алюминиевыми проводами. Их прятали под штукатурку и надолго забывали об электропроводке. Электроэнергия преимущественно уходила на освещение, и провода легко выдерживали нагрузку.

С развитием техники появилось множество электроприборов, которые стали незаменимы в быту и потребовали большего количества электричества. Потребляемая мощность возросла и проводка перестала с ней справляться. Теперь стало немыслимо делать электроснабжение квартиры или дома без расчета электропроводки по мощности. Провода и кабели выбираются так, чтобы не было лишних затрат, а они полностью справлялись со всеми нагрузками в доме.

Площадь сечения проводки

По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.

Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:

• круг — S = πd2 / 4;
• квадрат — S = a2;
• прямоугольник — S = a * b;
• треугольник — πr2 / 3.

В расчетах приняты следующие обозначения:

• r — радиус;
• d — диаметр;
• b, a — ширина и длина сечения;
• π = 3,14.

Расчет мощности в проводке

Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = In2Rn,

где In — нагрузочный ток, А; R — сопротивление, Ом; n — количество проводников.

Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.

Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.

Какое сечение провода нужно для 3-10 квт?

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод			Алюминиевый провод
		Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
			220 В	380 В		220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Сечение проводов для разных условий эксплуатации

Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.

В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.

Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.

Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:

• одножильный кабель в трубе длиной более 10 м: I = In х0,94;
• три одножильных кабеля в одной трубе: I = In х0,9;
• прокладка в воде с защитным покрытием типа Кл: I = In х1,3;
• четырехжильный кабель равного сечения: I = In х0,93.

Пример

При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм2. Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм2. Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприбор	Потребляемая мощность, кВт (кBA)	Потребляемая сила тока, А	Режим потребления тока
Лампочка накаливания	0,06 – 0,25	0,3 – 1,2	Постоянно
Электрочайник	1,0 – 2,0	5 – 9	До 5 минут
Электроплита	1,0 – 6,0	5 – 60	Зависит от режима работы
Микроволновая печь	1,5 – 2,2	7 – 10	Периодически
Электромясорубка	1,5 – 2,2	7 – 10	Зависит от режима работы
Тостер	0,5 – 1,5	2 – 7	Постоянно
Гриль	1,2 – 2,0	7 – 9	Постоянно
Кофемолка	0,5 – 1,5	2 – 8	Зависит от режима работы
Кофеварка	0,5 – 1,5	2 – 8	Постоянно
Электродуховка	1,0 – 2,0	5 – 9	Зависит от режима работы
Посудомоечная машина	1,0 – 2,0	5 – 9	Максимальный с момента включения до нагрева воды
Стиральная машина	1,2 – 2,0	6 – 9	Максимальный с момента включения до нагрева воды
Сушильная машина	2,0 – 3,0	9 – 13	Постоянно
Утюг	1,2 – 2,0	6 – 9	Периодически
Пылесос	0,8 – 2,0	4 – 9	Зависит от режима работы
Обогреватель	0,5 – 3,0	2 – 13	Зависит от режима работы
Фен для волос	0,5 – 1,5	2 – 8	Зависит от режима работы
Кондиционер	1,0 – 3,0	5 – 13	Зависит от режима работы
Стационарный компьютер	0,3 – 0,8	1 – 3	Зависит от режима работы
Электроинструмент (дрель, лобзик и т.п.)	0,5 – 2,5	2 – 13	Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В
Мощность электроприбора, кВт (кBA)	0,1	0,3	0,5	0,7	0,9	1,0	1,2	1,5	1,8	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0
Стандартное сечение, мм2	0,35	0,35	0,35	0,5	0,75	0,75	1,0	1,2	1,5	1,5	2,0	2,5	2,5	3,0	4,0	4,0	5,0
Диаметр, мм	0,67	0,67	0,67	0,5	0,98	0,98	1,13	1,24	1,38	1,38	1,6	1,78	1,78	1,95	2,26	2,26	2,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)	10	30	50	80	100	200	300	400	500	600	700	800	900	1000	1100	1200
Стандартное сечение, мм2	0,35	0,5	0,75	1,2	1,5	3,0	4,0	6,0	8,0	8,0	10	10	10	16	16	16
Диаметр, мм	0,67	0,5	0,8	1,24	1,38	1,95	2,26	2,76	3,19	3,19	3,57	3,57	3,57	4,51	4,51	4,51

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание

, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Рассеивание тепла при работе кабеля

Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.

Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.

Выбор сечения провода

Для типовой квартиры электрики особенно не задумываются о том, какие сечения проводки выбрать. В большинстве случаев используют такие:

• вводной кабель — 4-6 мм2;
• розетки — 2,5 мм2;
• основное освещение — 1,5 мм2.

Подобная система вполне справляется с нагрузками, если нет мощных электроприборов, к которым порой надо вести отдельное питание.

Отлично подходит для того, найти допустимый ток медного провода, таблица из справочника. В ней также приведены данные расчета при использовании алюминия.

Основой для выбора проводки является мощность потребителей. Если суммарная мощность в линиях от главного ввода P = 7,4 кВт при U = 220 В, допустимый ток для медных проводов составит по таблице 34 А, а сечение — 6 мм2 (закрытая прокладка).

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5	5,6	6,2
Сечение провода, мм2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	16,0	25,0	35,0
Максимальный ток при длительной нагрузке, А	14	16	18	21	24	26	32	38	55	65	75
Максимальная мощность нагрузки, киловатт (BA)	3,0	3,5	4,0	4,6	5,3	5,7	6,8	8,4	12,1	14,3	16,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Кратковременные режимы работы

Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,

где Тп.в — отношение длительности рабочего периода к продолжительности цикла.

Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.

Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.

Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

• чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
• по мощности рекомендуется не более 2 кВт;
• нельзя соединять провода разного сечения;
• освещение и розетки лучше монтировать на разные автоматы;
• если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
• для водонагревателей и варочных панелей сечение не менее 6 мм²;
• для электрической духовки необходимо сечение не менее 4 мм².

Вам это будет интересно Особенности монтажного провода

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.

Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.

Заземляющий контур

Как правильно выбрать вводной провод в квартиру?

Величина номинального тока на кабеле ввода в квартиру зависит от того, сколько подключено потребителей. В таблице приведены необходимые приборы и их мощность.

Электроприбор	Номинальная мощность, кВт
Телевизор	0,18
Бойлер	2-6
Холодильник	0,2-0,3
Духовой шкаф	2-5
Пылесос	0,65-1
Электрочайник	1,2-2
Утюг	1,7-2,3
Микроволновка	0,8-2
Компьютер	0,3-1
Стиральная машина	2,5-3,5
Система освещения	0,5
Всего	12,03-23,78

Силу тока по известной мощности можно найти из выражения:

I = P∙Kи/(U∙cos φ), где Kи = 0,75 — коэффициент одновременности.

Для большинства электроприборов, являющихся активной нагрузкой, коэффициент мощности cos φ = 1. У люминесцентных ламп, электродвигателей пылесоса, стиральной машины и др. он меньше 1 и его необходимо учитывать.

Длительно допустимый ток для приборов, приведенных в таблице, составит I = 41 — 81 А. Величина получается довольно внушительной. Всегда следует хорошенько подумать, когда приобретаешь новый электроприбор, потянет ли его квартирная сеть. По таблице для открытой проводки сечение входного провода составит 4-10 мм2. Здесь еще надо учитывать, как квартирная нагрузка повлияет на общедомовую. Возможно, что ЖЭК не позволит подключить столько электроприборов к стояку подъезда, где через распределительные шкафы под каждую фазу и нейтраль проходит шина (медная или алюминиевая). Их просто не потянет электросчетчик, который обычно устанавливается в щите на лестничной площадке. Кроме того, плата за перерасход нормы электроэнергии вырастет до внушительных размеров из-за повышающих коэффициентов.

Если проводку делать для частного дома, то здесь надо учитывать мощность отводящего провода от главной сети. Обычно используемого алюминиевого провода СИП-4 сечением 12 мм2 может и не хватить для большой нагрузки.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А

» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение, мм2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности

Потребляемая мощность, Вт:

Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Выбор проводки для отдельных групп потребителей

После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.

Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.

Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.

На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.

На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Как рассчитать трехфазную проводку?

На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.

Для питания трехжильного кабеля при U = 380 В применяется формула:

I = P/(√3∙U∙cos φ).

Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.

Если Вы уже зарегестрированны, вводите данные для входа!

Предыдущая статья Следующая статья

Мощность техники и сечение провода

Здравствуйте!

Наслышан о некоторых затруднениях, возникающих при выборе техники и её подключении (какая розетка необходима для духовки, варочной панели или стиральной машины). Для того чтобы Вы могли быстро и просто это решить, в качестве доброго совета предлагаю Вам ознакомится с представленными ниже таблицами.

Виды техники	Входит в комплект	Что ещё необходимо
Зависимый комплект: эл. панель, духовой шкаф	клеммы	кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам)
Эл. панель (независимая)	клеммы	кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам)
Эл. духовой шкаф (независимый)	кабель, вилкой может не комплектоваться	евророзетка
Газовая панель	кабель и вилка для электроподжига	газовый шланг, евророзетка
Газовый духовой шкаф	кабель и вилка для электроподжига	газовый шланг, евророзетка
Стиральная машина	кабель, вилка, шланги около 1300мм. (слив, залив)	для подключения к воде вывод ¾ или проходной кран, евророзетка
Посудомоечная машина	кабель, вилка, шланги около 1300мм. (слив, залив)	для подключения к воде вывод ¾ или проходной кран, евророзетка
Холодильник, винный шкаф	кабель, вилка	евророзетка
Вытяжка	кабель, вилкой может не комплектоваться	гофрированная труба (не менее 1 метра) или короб ПВХ, евророзетка
Кофемашина, пароварка, свч-печь	кабель, вилка	евророзетка

Электрическое подключение при напряжении 220В/380В

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель		Автомат+ УЗО⃰ в щите
			Однофазное подключение	Трехфазное подключение
Зависимый комплект: эл. панель, духовой шкаф	около 11 Квт (9)	Рассчитанная на потребляемую мощность комплекта	6мм² (ПВС 3*6) (32-42)	4мм² (ПВС 5*4) (25)*3	отдельный не менее 25А (только 380В)
Эл. панель (независимая)	6-15 Квт (7)	Рассчитанная на потребляемую мощность панели	до 9 Квт/4мм² 9-11 Квт/6мм² 11-15Квт/10мм² (ПВС 4,6,10*3)	до 15 Квт/ 4мм² (ПВС 4*5)	отдельный не менее 25А
Эл. духовой шкаф (независимый)	около 3,5 – 6 Квт	евророзетка	2,5мм²		не менее 16А
Газовая панель	евророзетка	1,5мм²		16А
Газовый духовой шкаф	евророзетка	1,5мм²		16А
Стиральная машина	2,5 Квт	евророзетка	2,5мм²		отдельный не менее 16А
Посудомоечная машина	2 Квт	евророзетка	2,5мм²		отдельный не менее 16А
Холодильник, винный шкаф	менее 1Квт	евророзетка	1,5мм²		16А
Вытяжка	менее 1Квт	евророзетка	1,5мм²		16А
Кофемашина, пароварка	до 2 Квт	евророзетка	1,5мм²		16А

⃰ Устройство защитного отключения

Электрическое подключение при напряжении 220В/380В

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель		Автомат+ УЗО⃰ в щите
			Однофазное подключение	Трехфазное подключение
Зависимый комплект: эл. панель, духовой шкаф	около 9.5Квт	Рассчитанная на потребляемую мощность комплекта	6мм² (ПВС 3*3-4) (32-42)	4мм² (ПВС 5*2.5-3) (25)*3	отдельный не менее 25А (только 380В)
Эл. панель (независимая)	7-8 Квт (7)	Рассчитанная на потребляемую мощность панели	до 8 Квт/3.5-4мм² (ПВС 3*3-4)	до 15 Квт/ 4мм² (ПВС 5*2-2.5)	отдельный не менее 25А
Эл. духовой шкаф (независимый)	около 2-3 Квт	евророзетка	2-2,5мм²		не менее 16А
Газовая панель	евророзетка	0.75-1.5мм²		16А
Газовый духовой шкаф	евророзетка	0.75-1,5мм²		16А
Стиральная машина	2,5-7(с сушкой) Квт	евророзетка	1.5-2,5мм²(3-4 мм²)		отдельный не менее 16А-(32)
Посудомоечная машина	2 Квт	евророзетка	1.5-2,5мм²		отдельный не менее 10-16А
Холодильник, винный шкаф	менее 1Квт	евророзетка	1,5мм²		16А
Вытяжка	менее 1Квт	евророзетка	0.75-1,5мм²		6-16А
Кофемашина, пароварка	до 2 Квт	евророзетка	1,5-2.5мм²		16А

Выбирая провод, в первую очередь следует обратить внимание на номинальное напряжение, которое не должно быть меньше чем в сети. Во вторую очередь следует обратить внимание на материал жил. Медный провод имеет большую гибкость по сравнению с алюминиевым проводом, и его можно паять. Алюминиевые провода нельзя прокладывать по сгораемым материалам.

Также следует обратить внимание на сечение жил, которое должно соответствовать нагрузке в амперах. Определить силу тока в амперах можно разделив мощность (в ваттах) всех подключаемых устройств на напряжение в сети. Например, мощность всех устройств 4,5 кВт, напряжение 220 V, это 24,5 ампера. Найдем по таблице нужное сечение кабеля. Это будет медный провод с сечением 2 мм2 или алюминиевый провод с сечением 3 мм2. Выбирая провод нужного вам сечения, учитывайте, легко ли его будет подключать к электро-устройствам. Изоляция провода должна соответствовать условиям прокладки.

Проложенные открыто
S	Медные жилы			Алюминиевые жилы
мм2	Ток	Мощность кВт		Ток	Мощность кВт
	А	220 В	380 В	А	220 В	380 В
0,5	11	2,4
0,75	15	3,3
1	17	3,7	6,4
1,5	23	5	8,7
2	26	5,7	9,8	21	4,6	7,9
2,5	30	6,6	11	24	5,2	9,1
4	41	9	15	32	7	12
6	50	11	19	39	8,5	14
10	80	17	30	60	13	22
16	100	22	38	75	16	28
25	140	30	53	105	23	39
35	170	37	64	130	28	49

Проложенные в трубе
S	Медные жилы			Алюминиевые жилы
мм2	Ток	Мощность кВт		Ток	Мощность кВт
	А	220 В	380 В	А	220 В	380 В
0,5
0,75
1	14	3	5,3
1,5	15	3,3	5,7
2	19	4,1	7,2	14	3	5,3
2,5	21	4,6	7,9	16	3,5	6
4	27	5,9	10	21	4,6	7,9
6	34	7,4	12	26	5,7	9,8
10	50	11	19	38	8,3	14
16	80	17	30	55	12	20
25	100	22	38	65	14	24
35	135	29	51	75	16	28

Маркировка проводов.

1 -я буква характеризует материал токопроводящей жилы: алюминий — А, медь — буква опускается.

2-я буква обозначает: П — провод.

3-я буква обозначает материал изоляции: В — оболочка из поливинилхлоридного пластиката, П — оболочка полиэтиленовая, Р — оболочка резиновая, Н — оболочка наиритовая. В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка, Т — для прокладки в трубах, П — плоский, Ф -т металлическая фальцованная оболочка, Г — повышенная гибкость, И — повышенные защитные свойства, Р — оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д. Например: ПВ — медный провод с поливинилхлоридной изоляцией.

ПВ

Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с одно-проволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.

ПВС

Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2, 3, 4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ-изоляции и такой же оболочке.

Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В, с частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.

ПУНП

Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.

ВВГ

Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.

Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют одно-проволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета.

Вот, вроде бы главное, что желательно понимать при выборе техники и проводов к ним ))

Предыдущая статья Следующая статья

Выбор сечения кабеля

Сечение токопроводящей жилы, кв.мм	Медные жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
Сечение токопро водящей жилы, кв.мм	Алюминивые жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Расчёт сечения провода, кабеля — Ремонт220

Автор Светозар Тюменский На чтение 4 мин. Просмотров 112k. Опубликовано 10 марта Обновлено 19 ноября

Материал изготовления и сечение проводов (правильнее будет площади сечения проводов) является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ). Основные показатели, определяющие сечение провода:

• Металл, из которого изготовлены токопроводящие жилы
• Рабочее напряжение, В
• Потребляемая мощность, кВт и токовая нагрузка, А

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Расчет площади сечения медных жил проводов и кабелей

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» – силовых групп медного кабеля или провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

Расчет площади сечения алюминиевых жил проводов и кабелей

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм2 максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Вообще, для более точного расчета нужных сечений жил кабелей и проводов необходимо руководствоваться не только мощностью нагрузки и материалом изготовления жил; следует учитывать также способ их прокладки, длину, вид изоляции, количество жил в кабеле и т. д. Все эти факторы в полной мере определены основным регламентирующим документом – Правилами Устройства Электроустановок.

Таблицы выбора сечения проводов

Медные провода
Сечение токопроводящей жилы, кв.мм	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Алюминиевые провода
Сечение токопроводящей жилы, кв.мм	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

В расчете использовались данные из таблиц ПУЭ

Выбор сечения кабеля или провода. Ошибки

---

Как определить сечение провода? Несколько способов, пример расчета

---

Подбор автоматов и сечения кабеля по мощности

---

AWG в мм2 — Американский калибр провода в сравнении с квадратным сечением, мм

90 017 0,10

Номер AWG	Сечение кабеля, мм²	Внешний диаметр Ø мм	Сопротивление проводника в Ом / км
1000 MCM	507	29,3	0,036
900	456	27,8	0,04
750	380	25,4	0,048
600	304	22,7	0,061
550	279	21,7	0,066
500	253	20,7	0,07
450	228	19,6	0,08
400	203	18,5	0,09
350	177	17,3
300	152	16,0	0,12
250	127	14,6	0,14
4/0	107 , 2	11,68	0,18
3/0	85,0	10,40	0,23
2/0	67,4	9, 27	0,29
0	53,4	8,25	0,37
1	42,4	7,35	0,47
2	33,6	6,54	0,57
3	26,7	5,83	0,71
4	21,2	5, 19	0,91
5	16,8	4,62	1,12
6	13,3	4,11 90 018	1,44
7	10,6	3,67	1,78
8	8,34	3,26	2,36
9	6,62	2,91	2,77
10	5,26	2,59	3,64
11	4,15	2,30	4,44
12	3,31	2,05	5,41
13	2,63	1,83	7,02
14	2,08	1,63	8,79
15	1,65	1,45	11,2
16	1,31	1,29	14,7
17	1,04	1,15	17,8
18	0,8230	1,0240	23,0
19	0,6530	0,9120	28,3
20	0,5190	0,8120	34,5
21	0,4120	0,7230	44,0
22	0,3240	0,6440	54,8
23	0,2590	0,5730	70,1
24	0,2050	0,5110	89,2
25	0,1630	0,4550	111,0
26	0,1280	0,4050	146,0
27	0,1020	0,3610	176,0
28	0,0804	0,3210	232,0
29	0,0646	0,2860	282,0 90 018
30	0,0503	0,2550	350,0
31	0,0400	0,2270	446,0
32	0,0320	0,2020	578,0
33	0,0252	0,1800	710,0
34	0,0200	0,1600	899,0
35	0,0161	0,1430	1125,0
36	0,0123	0,1270	1426,0
37	0,0100	0,1130	1800,0
38	0,00795	0,1010	2255,0
39	0,00632	0, 0897	2860,0

4/0 также известен как 0000; 1 мил = дюйм = 0,0254 мм
* показано в MCM (круговые фрезы) для большего поперечного сечения

1 CM = 1 круг.mil = 0,0005067 мм²
1 MCM = 1000 Circ. mils = 0,5067 мм²

Марлевые квадраты из железной проволоки с керамическим центром, 6 дюймов x 6 дюймов — упаковка диаметром 10-4 дюймов в центре — 100% без вредных материалов

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• Пакет из десяти, сетка из железной проволоки
• Керамические центры имеют диаметр 4 дюйма.
• Каждая проволочная сетка размером 6 на 6 дюймов.
• Высокое качество и сверхпрочный
• Без опасных материалов

]]>

---

Характеристики этого продукта

2471024710

Фирменное наименование	EISCO
Ean	084
Вес изделия	1.00 фунтов
Номер детали	CH0525B
Код UNSPSC	41000000
UPC	84

---

Простое руководство по преобразованию кабеля AWG в метрическую систему

Мы все еще живем в инженерной среде, где широко используются стандартные кабели AWG, в основном из-за того, что, как и в долларах США, доминирует американская система UL (United Laboratories). во всем мире и более общепринятые, чем британские стандарты.

(UL немного похож на наш стандарт BS, но специально регулируется и зарегистрирован в США. Так, например, предположим, что вы производитель провода: вы отправляете его в UL, они проверяют его, утверждают и предоставляют E-Number, что означает, что производитель имеет права на этот стандарт как на интеллектуальную собственность.)

В кабельной сборке вы изучаете свои таблицы преобразования наизусть, как свою азбуку, и таблицы умножения.

Нравится вам идея работы в Императорской системе или нет, мы останемся с вами, поэтому, чтобы упростить задачу, я перечислил простое руководство по преобразованию.

Метрическая система MM2 (диаметр)	AWG	Приблизительно
0,45 мм	24 AWG	7 / 0,2
0,5 мм	22 AWG	16 / 0,2
0,75 мм	20 AWG	24 / 0,2
1 мм	18 AWG	32 / 0,2
1,5 мм	16 AWG	30/0.25
2,5 мм	14 AWG	50 / 0,25
4 мм	12 AWG	56 / 0,3
6 мм	10 AWG	84 / 0,3
10 мм	8 AWG	80 / 0,4
16 мм	6 AWG	126 / 0,4
25 мм	4 AWG	196 / 0,4

Приведенная выше таблица не является точной наукой, поскольку вы не можете точно преобразовать имперскую систему в метрическую, однако идею вы поняли.Еще одно предостережение: приведенная выше таблица основана на многожильном кабеле (подавляющее большинство кабелей состоит из многожильных проводов). Однако преобразование твердотельных сердечников связано с другими цифрами (я не перечислял их, поскольку большинство людей не используют твердые сердечники).

Все еще не уверены? Не волнуйтесь, вы не одиноки. Когда я говорю с людьми о том, какие кабели лучше всего использовать, на самом деле имеют значение только три вещи. Это:

1. Напряжение и ток
2. Спецификация размера соединителя / обжимного провода
3. Температурный режим

Если вы считаете, что это было полезно, сообщите нам об этом.Я надеюсь, что вы сможете найти хорошее применение этому простому руководству.

Полевые и сельскохозяйственные ограждения | Купить Red Brand Woven Field Fence

Red Brand предлагает прочные и надежные ограждения из плетеной проволоки для защиты вашего крупного рогатого скота. Как ведущий поставщик ограждений для сельского хозяйства, мы предлагаем несколько типов ограждений для полей, которые выдерживают обычное давление со стороны больших стад. Имея в наличии множество стилей узлов, толщины проволоки, расстояния, высоты и длины рулона, вы обязательно найдете лучшее проволочное ограждение, соответствующее вашим потребностям.Приобретите наш ассортимент долговечных полевых ограждений на продажу ниже:

Показаны товары 1-35 из 35.

Выбор лучшего ограждения для поля для ваших нужд

Полевое ограждение — это не универсальный продукт. Именно поэтому Red Brand предлагает более 45 различных видов полевых ограждений. Некоторые из соображений, которые необходимо учитывать при выборе подходящего ограждения для поля, включают стиль узла, гальванизацию, высоту, длину и расстояние между выходами.

• Узлы: Узлы в значительной степени считаются лучшими по сравнению с сварными ограждениями по ряду причин. Мы предлагаем три категории узлов для ограждения поля в зависимости от функции ограждения поля. Варианты гальванизации должны соответствовать предполагаемому назначению, а также бюджету заказчика.
• Расстояние между вытяжками: Расстояние между вытяжками — это количество дюймов между вертикальными стойками. Чем ближе расстояние между вытяжками, тем жестче будет ограждение.Когда ящичек ближе, это также может служить для предотвращения попадания мелких животных.
• Высота: Высота — это следующий пункт рассмотрения. Вам нужно будет выбрать подходящий полевой забор в зависимости от того, с каким видом животного или группой животных вы имеете дело. Возможно, он должен быть большим и достаточно сильным, чтобы остановить рогатый скот, но также достаточно маленьким, чтобы не допускать попадания мелких животных, таких как кролики или овцы.
• Длина: Большая часть продукции Red Brand для полевых ограждений выпускается в рулонах длиной 330 футов, стандартной для отрасли длине.4 рулона этого ограждения покрывают 0,25 мили.

Выберите прочный полевой забор от бренда Red

Red Brand производит качественные проволочные заборы более ста лет. Ожидается, что после установки забор Red Brand прослужит 20-25 лет. Сельскохозяйственные фермеры, магазины розничной торговли и профессиональные установщики заборов согласны с тем, что Red Brand — лучшая продукция для качественных заборов.

Если вас интересует вольер для содержания вашего скота или нежелательных гостей, не стесняйтесь заключить контракт с Red Brand.Кроме того, на веб-сайте Red Brand есть много советов и видео по установке и обслуживанию полевых ограждений.

Американский калибр проволоки в метрическую таблицу преобразования

При выборе кабеля, как вы увидите из следующей таблицы, метрический эквивалент измерения AWG может не соответствовать точному европейскому метрическому размеру кабеля. Эти данные служат только для справки, и мы настоятельно рекомендуем проконсультироваться с квалифицированным инженером-электриком в случае сомнений при выборе кабеля.

AWG	МЕТРИЧЕСКИЙ (мм 2)	Наш ближайший кабель Прибл.
22	0,33	0,5 мм 2
21	0.41	0,5 мм 2
20	0,52	0,5 мм 2
19	0,65	0,75 мм 2
18	0,82	1,0 мм 2
17	1.04	1,0 мм 2
16	1,31	1,5 мм 2
15	1,65	2 мм 2
14	2,08	2 мм 2
13	2.62	3 мм 2
12	3,31	3 мм 2
11	4,17	4,5 мм 2
10	5,26	6 мм 2
9 ​​	6.63	7 мм 2
8	8,37	8,5 мм 2
7	10,5	10 мм 2
6	13,3	16 мм 2
5	16.8	16 мм 2 или 20 мм 2
4	21,1	20 мм 2 или 25 мм 2
3	26,7	25 мм 2 или 30 мм 2
2	33,6	35 мм 2
1	42.4	40 мм 2
1/0 = 0	53,5	50 мм 2
2/0 = 00	67,4	70 мм 2
3/0 = 000	85,0	95 мм 2
4/0 = 0000	107.2	120 мм 2
5/0 = 00000	135,10	150 мм 2

Площадь поперечного сечения к диаметру пересечение круга пересечения диаметр поперечного сечения электрического кабеля формула проводника диаметр провода и расчетное сечение провода AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрического кабеля формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толстая площадь сплошного провода формула удельное сопротивление многожильный провод длина литца ток — sengpielaudio Sengpiel Berlin

Преобразование и расчет — сечение <> диаметр

● Диаметр кабеля до окружности площадь поперечного сечения и наоборот ●

Круглый электрический кабель , провод , провод , шнур , струна , проводка и веревка

Поперечное сечение — это просто двухмерный вид среза через объект. Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ? Почему значение диаметра больше, чем значение площади? Потому что это не то же самое. Сопротивление обратно пропорционально площади поперечного сечения провода. Требуемое поперечное сечение электрической линии зависит от следующих факторов: 1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS)) 2) Предохранитель — резервный восходящий поток = Максимально допустимый ток (А) 3) По графику передаваемая мощность (кВА) 4) Длина кабеля в метрах (м) 5) Допустимое падение напряжения (% от номинального напряжения) 6) Материал линии. Медь (Cu) или алюминий (Al)

Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если вы принимаете за площадь квадрат этой меры.

Литцовый провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению со сплошным проводом.

Площадь поперечного сечения не диаметр.

Поперечное сечение — это площадь. Диаметр — это линейная мера. Это не может быть то же самое. Диаметр кабеля в миллиметрах — это не сечение кабеля в квадратных миллиметрах.

Поперечное сечение или площадь поперечного сечения — это площадь такого разреза. Это не обязательно должен быть круг. Имеющийся в продаже размер провода (кабеля) как площадь поперечного сечения: 0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 .

Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)

На сопротивление проводника влияют четыре фактора: 1) площадь поперечного сечения проводника A , рассчитанная по диаметру d 2) длина проводника 3) температура в проводнике 4) материал, составляющий проводник

Нет точной формулы для минимального сечения провода от максимальной силы тока . Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или даже для трехфазного тока, свободно ли отпускается кабель или помещается под заземление . Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения , а также от того, присутствует ли одножильный или многопроволочный провод. И всегда есть хороший, но неудовлетворительный совет использовать из соображений безопасности более толстый и, следовательно, более дорогой кабель .Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ V

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho): Δ V = I × R = I × (2 × l × ρ / A ) I = Ток в амперах l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод) ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное сопротивление ) из меди = 0.01724 Ом × мм 2 / м (также Ом × м) (Ом для l = длина 1 м и A = 1 мм 2 площадь поперечного сечения провода) ρ = 1/ σ A = Площадь поперечного сечения в мм 2 σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм 2

Количество сопротивления R = сопротивление Ом ρ = удельное сопротивление Ом × м l = двойная длина кабеля м A = поперечное сечение мм 2

Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от прозрачное Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное электрическое сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/43 σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях знака ↔ .

Значение электропроводности (проводимости) и удельного электрического сопротивления (удельное сопротивление) зависит от температуры материала постоянной. Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой. В ограниченном температурном диапазоне это примерно линейно: , где α — температурный коэффициент, T — температура и T 0 — любая температура, , например T 0 = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T 0 ).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях знака ↔ .

1 миллисименс = 0,001 МОНО = 1000 Ом

Математически проводимость является обратной или обратной величине сопротивления: Символом проводимости является заглавная буква «G», а единицей измерения является мхо, что означает «ом», записанное в обратном порядке. Позже блок MHO был заменен блоком на блок Siemens — сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d	0.798 мм	0,977 мм	1,128 мм	1,382 мм	1.784 мм	2.257 мм	2.764 мм	3.568 мм
Номинальное сечение кабеля A	0,5 мм 2	0,75 мм 2	1,0 мм 2	1,5 мм 2	2,5 мм 2	4,0 мм 2	6,0 мм 2	10.0 мм 2
Максимальный электрический ток	3 А	7,6 А	10,4 А	13,5 А	18,3 А	25 А	32 А	–

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим сопротивлением. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля м	Сечение в мм 2	Сопротивление Ом	Потеря мощности при		Коэффициент демпфирования при
			Импеданс 8 Ом	Импеданс 4 Ом	Импеданс 8 Ом	Импеданс 4 Ом
1	0.75	0,042	0,53%	1,05%	98	49
	1,50	0,021	0,31%	0,63%	123	62
	2,50	0,013	0,16%	0,33%	151	75
	4,00	0,008	0,10%	0,20%	167	83
2	0.75	0,084	1,06%	2,10%	65	33
	1,50	0,042	0,62%	1,26%	85	43
	2,50	0,026	0,32%	0,66%	113	56
	4,00	0,016	0,20%	0,40%	133	66
5	0.75	0,210	2,63%	5,25%	32	16
	1,50	0,125	1,56%	3,13%	48	24
	2,50	0,065	0,81%	1,63%	76	38
	4,00	0,040	0,50%	1,00%	100	50
10	0.75	0,420	5,25%	10,50%	17	9
	1,50	0,250	3,13%	6,25%	28	14
	2,50	0,130	1,63%	3,25%	47	24
	4,00	0,080	1,00%	2,00%	67	33
20	0.75	0,840	10,50%	21,00%	9	5
	1,50	0,500	6,25%	12,50%	15	7
	2,50	0,260	3,25%	6,50%	27	13
	4,00	0,160	2,00%	4,00%	40	20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д. Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число. AWG означает American Wire Gauge и относится к прочности проводов. Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода. Они используются только в США. Иногда номера AWG также встречаются в каталогах и технических данных в Европе.

Американский калибр проволоки — диаграмма AWG

AWG номер	46	45	44	43	42	41	40	39	38	37	36	35	34
Диаметр дюйм	0.0016	0,0018	0,0020	0,0022	0,0024	0,0027	0,0031	0,0035	0,0040	0,0045	0,0050	0,0056	0,0063
Диаметр (Ø) в мм	0,04	0,05	0,05	0,06	0,06	0,07	0,08	0,09	0,10	0,11	0.13	0,14	0,16
Поперечное сечение в мм 2	0,0013	0,0016	0,0020	0,0025	0,0029	0,0037	0,0049	0,0062	0,0081	0,010	0,013	0,016	0,020
AWG номер	33	32	31	30	29	28	27	26	25	24	23	22	21
Диаметр дюйм	0.0071	0,0079	0,0089	0,0100	0,0113	0,0126	0,0142	0,0159	0,0179	0,0201	0,0226	0,0253	0,0285
Диаметр (Ø) в мм	0,18	0,20	0,23	0,25	0,29	0,32	0,36	0,40	0,45	0,51	0.57	0,64	0,72
Поперечное сечение в мм 2	0,026	0,032	0,040	0,051	0,065	0,080	0,10	0,13	0,16	0,20	0,26	0,32	0,41
AWG номер	20	19	18	17	16	15	14	13	12	11	10	9	8
Диаметр дюйм	0.0319	0,0359	0,0403	0,0453	0,0508	0,0571	0,0641	0,0719	0,0808	0,0907	0,1019	0,1144	0,1285
Диаметр (Ø) в мм	0,81	0,91	1.02	1,15	1,29	1,45	1,63	1,83	2,05	2.30	2.59	2,91	3,26
Поперечное сечение в мм 2	0,52	0,65	0,82	1,0	1,3	1,7	2,1	2,6	3,3	4,2	5,3	6,6	8,4
AWG номер	7	6	5	4	3	2	1	0 (1/0) (0)	00 (2/0) (-1)	000 (3/0) (-2)	0000 (4/0) (-3)	00000 (5/0) (-4)	000000 (6/0) (-5)
Диаметр дюйм	0.1443	0,1620	0,1819	0,2043	0,2294	0,2576	0,2893	0,3249	0,3648	0,4096	0,4600	0,5165	0,5800
Диаметр (Ø) в мм	3,67	4,11	4,62	5,19	5,83	6.54	7,35	8,25	9,27	10,40	11.68	13,13	14,73
Поперечное сечение в мм 2	10,6	13,3	16,8	21,1	26,7	33,6	42,4	53,5	67,4	85,0	107,2	135,2	170,5

Как высокие частоты демпфируются длиной кабеля?

Плетеный стальной трос с защитой от скручивания, провод для нанизывания, 12 нитей, 6 квадратов, 18 мм

Плетеный стальной трос с защитой от скручивания Жилой трос с 12 прядями 6 квадратов 18 мм

Оцинкованный пилотный трос с защитой от скручивания используется для протягивания проводов или заземляющего провода OPGW в конструкции воздушной линии электропередачи.

Стальной трос с защитой от скручивания специально сплетен из высокопрочной оцинкованной стальной проволоки. Плетеная стальная прядь обладает высокой гибкостью, полной устойчивостью к вращению под действием силы натяжения.

Он может равномерно распределять давление между элементарными проволоками. Специальный канат может повысить эффективность при натяжке воздушных линий электропередачи.
Канат упакован в стальной барабан, который может быть установлен непосредственно на намотчике съемника проводов.

18 мм Плетеный стальной трос с защитой от скручивания

Арт. №	Номинальный диаметр		Разрывная нагрузка (кН)	Диаметр одной пряди (мм)	Нормальный T / S (Н / мм²)	Вес нетто (кг / 1000 м)
18209A	18	206,00		Φ4.0	1960	1060

Канат 18 мм сплетен из 12 нитей проволоки 1X25Fi, 1000 м / барабан

Упакован в стальной барабан диаметром 1400 мм.

Стальной трос с защитой от скручивания специально сплетен из 12 прядей из высокопрочной, гибкой оцинкованной стальной проволоки. Плетеная стальная прядь обладает высокой гибкостью, полной устойчивостью к вращению под действием силы натяжения.

Он может равномерно распределять давление между элементарными проволоками. Специальный канат может повысить эффективность при натяжке воздушных линий электропередачи. Канат упакован в стальной барабан, который можно установить непосредственно на намотчике съемника.

Описание
Плетеный трос с защитой от скручивания из высокопрочной стали, оцинкованной методом горячего цинкования, качественный воздух, обработанный специальным процессом на специальной тканной канатной линии. Он обладает высокой прочностью, хорошей гибкостью, устойчивостью к коррозии, не боится золотого крючка, его трудно связывать, долгий срок службы и так далее. Натяжение, приложенное к строительству линий электропередачи, подъемного оборудования с балансирным валом и хвостового троса шахты, порта и другого крупного подъемного крана, трос не вращается в необходимом месте.

1000

Арт.	Нормальный диаметр (мм)	Структура	Разрывное усилие (кН)	Стандартная длина (м)	Диаметр катушки (мм)	Общий вес (кг)
YL9-12x19W	9	12 нитей	55	1000	850	294
YL10-12x19W	10	12 нитей	55	1000	850
YL11-12x19W	11	12 нитей	80	1000	1000	454
YL13-12x19W	13	12 нитей	120	1000	1100	642
YL16-12x19W	16	12 нитей	158	1000	1250	886
YL18-12x19W	18	12 нитей	210	1400	1154
YL20-12x29Fi	20	12 нитей	250	1000	1400	1394
YL22-12X29Fi	22	12 нитей	320	1000	1400	1258
YL24-12x29Fi	24	12 нитей	360	800	1440	1474
YL28-12x29Fi 90 018	28	12 нитей	480	500	1600
YL30-12x29Fi	30	12 нитей	540	500	1600
YL20-18x19W	20	18 нитей	300	1000	1440	1368
YL22-18X29Fi	22	18 нитей	389	800	1440
YL24- 18x29Fi	24	18 нитей	440	800	1440
YL28-18x29Fi	28	18 нитей	580	500	1600	1655
YL30-18x29Fi	30	18 нитей	658	500	1600	1900

Структура: 18-миллиметровая стальная проволочная нить с защитой от скручивания. Канат 12 прядей 6 квадратов

Отгрузка

1.Стальной трос с защитой от скручивания будет отправлен в контейнере

2. Мы отправим продукцию в течение одного месяца после получения оплаты.

3. Для стандартного продукта имеется запас.

Упаковка

1. Стальной трос с защитой от скручивания будет упакован в стальной барабан.

2. Стальной барабан может быть установлен непосредственно в намотчике съемника.

3. Клиент также может заказать стальной барабан специального размера

Оплата

1.Мы принимаем T / T и L / C.

2. Пожалуйста, пришлите быструю копию T / T, если вы организуете оплату T / T

3. Пожалуйста, пришлите нам проект аккредитива до выдачи аккредитива.

Метки продукта:

Анти- скручивая плетеный проводник веревочки стального провода нанизывая веревку 12 прядей 6 квадратов 18мм изображения

.
