Проверка транзистор: Как проверить транзистор » сайт для электриков

Содержание

с помощью мультиметра, на работоспособность не выпаивая, с применением тестера, исправность и емкость

Транзистор — важное составляющее любого полупроводникового элемента и специальное дискретное электронное оборудование, которое играет большую роль в электронике. Как осуществляется проверка транзистора, каков принцип его работы, как прозвонить транзистор, какие бывают виды — далее в статье.

Что такое транзистор

Транзистором или полупроводниковым триодом называется радиоэлектронный вид составного компонента полупроводниковых элементов на плате, который имеет три вывода. Он способен благодаря небольшому входному сигналу осуществлять управление током, поступающим из выхода цепи, что дает обширное его применения. Нужен, чтобы электрические сигналы, поступающие к электроприборам, усиливались, генерировались, коммутировались и преобразовывались. Сегодня транзистор — это основная часть во всех интегральных микросхемах и электроприборов.

Транзистор

Дополнительная информация! Транзистор это также дискретный электронный цифровой прибор, который выполняет свою функцию поодиночке.

Он является интегральной схемой и имеет в своем составе множество подэлементов.

Принцип работы

Транзистор осуществляет регулировку, усиление и генерацию полупроводниковых элементов. В своем составе он имеет три полупроводника. По центру располагается элемент со значением p, а по обеим сторонам — n. Внешний слой электродов — эмиттер, другой — коллектор. Из слоя эмиттера ток идет в прямом направлении, из коллектора — ток в обратном направлении.

Принцип работы

Разновидности

Транзистор бывает биполярным и полевым или униполярным. Биполярный транзистор имеет в своем составе оба типа проводимости, эмиттер и коллектор. Работа его происходит благодаря тому, что оба элемента взаимодействуют друг с другом. Управление осуществляется путем изменения тока с помощью база-эмиттерного перехода. Важно что на выводе эмиттер всегда общий.

Полевой транзистор — своего рода полупроводник с одним типом проводимости. Управлять им можно, изменяя напряжение между затвором и частью истока. Управление полевого прибора осуществляется путем использования напряжения, а не электрического тока.

Дополнительная информация! Конечно, из-за полярности, большее распространение получили биполярные модели. Они более функциональны и удобны в проверке при помощи мультиметра.

Биполярный

Биполярным транзистором называется полупроводниковый прибор с тремя электродами. Перенос заряда на нем осуществляется путем двухполярных носителей, а именно, электрона с дырками. Такой транзистор имеет сразу четыре функции.

Биполярный агрегат

Его можно использовать на режиме транзисторной отсечки, на активном программе, функции насыщения и инверсном режиме. В первом режиме база-эмиттерный переход считается закрытым из-за отсутствия напряжения. Тока нет в базе, как и в коллекторе. Во втором, нормальном для работе режиме, база-эмиттерное напряжение достаточно для того, чтобы соответствующий переход был открыт. Тока достаточно как для базы, так и для коллектора.

В третьей программе значение тока настолько большое, что мощности источника питания недостаточно, для того чтобы в дальнейшем увеличивался коллекторный ток. При последней функции коллектор с эмиттером меняются местами и коэффициент работы транзистора уменьшается.

Обратите внимание! Стоит отметить, что нормальная работа биполярного устройства может быть обеспечена только при полном соблюдении всей инструкции.

Полевой прибор

Полевым транзистором является прибор, который полностью управляется при помощи электрического поля. Что касается биполярного устройства, там главное напряжение. Электрическое поле производится из напряжения, которое приложено к истоковому затвору. Полярность напряжения будет зависеть от того, какой тип у транзисторного канала. Тут можно проследить работу устройства по аналогии с вакуумной лампой.

Работает полевой транзистор от того, как изменяется каналовое сопротивление, через которое идет электрический ток с помощью соответствующего поля. Несмотря на то, что существует множество полевых устройств, все они имеют сходный принцип работы с техническими характеристиками.

По принципу работы есть две разновидности униполярных транзисторов. Есть те, которые работают на принципе, чем меньше сечение, тем меньше электрический ток. Есть те, которые функционируют благодаря изолированному затвору структуры. Имеют с в структуру в виде металла, диэлектрика и полупроводника.

Однополярный агрегат

С изолированным затвором

Одна из часто встречающихся разновидностей транзистора — устройство с изолированным затвором биполярного типа. Это прибор, имеющий три электрода. Он является квинтэссенцией биполярного и полевого прибора. Благодаря первому элементу образуется силовой канал, а второму — канал управления. Этот вид транзистора используется в мощных устройствах, к примеру, в качестве электронного ключа в инверторах и электроприводных системах управления.

Обратите внимание!

Благодаря тому, что есть смешение транзисторов двух типов, есть отличные выходные и входные характеристики. Так, создается с одной стороны, хорошее рабочее напряжение, а с другой стороны, на управление берутся минимальные затраты.

Конструкция этого прибора выглядит следующим образом: затвор, эмиттер и коллектор. Деталь затвора используется как у полярной разновидности прибора, а коллектор — как у двух полярной. Выпускается как в самостоятельном виде, так и в форме модуля, чтобы управлять трехфазным током в электрических цепях.

С изолированным затвором

Инструкция по проверке транзистора мультиметром без выпаивания

До начала проверки устройства, в ответ на то, как проверить транзистор мультиметром не выпаивая, необходимо понять, какой тип у прибора и технические характеристики. Вся практическая информация есть в комплекте с аппаратом и тестером.

В дополнение к тому, как проверить биполярный транзистор мультиметром, необходимо уточнить, чтобы проверить с помощью мультиметра без выпаивания двухполярный и однополярный агрегат, необходимо поднести диоды к тестирующему аппарату и сделать строчный мультиметровый прозвон. Так, необходимо взять концы мультиметра и присоединить их к транзистору. К знаку минус нужно поднести анод, а к знаку плюс — катод. Нередко это просто белые и красные линии, соответственно. Затем появятся значения порогового напряжения и значение с показаний проверки.

Важно! В ходе проверки прикасаться руками к одному из зарядов нельзя, поскольку корректными строчные показания в таком случае не будут. В ходе первого определения, нужно повторить процедуру в противоположном порядке. Так, анод нужно поместить к знаку плюс, а катод — минус. При таком подключении на мультиметр появится цифра 1. Это значит, что ток не течет.

Техника безопасности

По технике безопасности любые тестирования и конструирования с обычными и высоковольтными диодами нельзя проводить в сырых и влажных комнатах. Кроме того, нельзя в момент измерений делать практически никакие переключения измерений и делать замеры, если величины напряжения с силой тока больше обозначенных в мультиметре.

Обратите внимание! Чтобы проверка была без трудностей, успешной и не опасной, по проверенной методике радиолюбителей, необходимо использовать щупы, имеющие исправную изоляцию.

Техника безопасности

В целом, транзистор — клапан, уменьшающий сопротивление и позволяющий идти электрическому току дальше по цепи, передвигаясь с коллекторного устройства к эмиттеру. Элемент, отвечающий за работу электроприборов. Он бывает биполярным, изолированным и полевым. Проверять его с помощью мультиметра без выпаивания можно, как и делать ремонт, соблюдая представленную выше инструкцию.

ПРОВЕРКА ТРАНЗИСТОРОВ

   Транзисторы — полупроводниковые приборы, без которых в радиолюбительском деле почти никак не обойтись. Они стали незаменимой деталью в любом радиоэлектронном устройстве. Транзисторы бывают разными, разной формы, размеров и мощности, но все они выполняют одну и ту же функцию. Транзистор — полупроводниковый ключ, который предназначен для управления более мощной нагрузкой. Транзистор может также играть роль усилителя, но сегодня мы не будем рассматривать принцип работы транзисторов, а соберём схемку для гарантированной проверки их работоспособности. Признавайтесь, сколько транзисторов спалили вы за свою практику? Транзисторы выходят из строя по самым разным причинам — повышение допустимых напряжений и тока, перегрев, всевозможные замыкания цепи нагрузки и так далее.

   У меня, как и у любого другого радиолюбителя, есть целая куча паленых транзисторов, которые все-таки жалко выбрасывать. На днях решил еще раз проверить их на работоспособность и был приятно удивлён… Мультиметр для проверки транзисторов использую редко, предпочитаю увидеть наглядно работу транзистора, чем прозванивать его, ориентируясь на малозначимые цифры коефициента усиления.

Цифровым мультиметром, биполярные транзисторы можно с хорошей достоверностью проверять, но вот с полевыми могут возникнуть некоторые трудности. Во избежания всех этих затруднений, уже давно использую 100% верный метод проверки любых транзисторов. Такой метод позволяет с высокой точностью проверить все транзисторы, независимо от типа, мощности и проводимости.

   Устройство очень простое, состоит из неоновой лампочки (из токоискателя), сетевого трансформатора и резистора. Для проверки транзистора, его подключают по схем блокинг-генератора. Трансформатор должен иметь две вторичные обмотки с расчетным напряжением 3-24 вольт. В моем случае применен трансформатор от сабвуфера, сетевая обмотка на 220 вольт и две идентичные обмотки на 12 вольт каждая.

   Номинал резистора может быть в пределах 68…560 ом. К сетевой обмотке трансформатора подключается неоновая лампочка, далее транзистор подключают в схему и подают питания.

   В качестве источника питания можно использовать одну пальчиковую батарейку с напряжением 1,5 вольт, при проверке более мощных транзисторов (или полевых) следует использовать 3-4 последовательно соединенных батареек.

   Для проверки транзисторов прямой проводимости, минус питания подключается на эмиттер транзистора, в случае прямых транзисторов меняем полярность питания и по зажёгшейся неонке делаем вывод о его исправности. АКА КАСЬЯН.

   Форум по радиодеталям

   Форум по обсуждению материала ПРОВЕРКА ТРАНЗИСТОРОВ






ПОЧЕМУ ПРОВОДА НАГРЕВАЮТСЯ

Почему электрические провода нагреваются, откуда берется вообще тепло и сколько энергии теряется из-за сопротивления?


Проверка биполярного транзистора мультиметром

Добавлено 27 сентября 2017 в 07:35

Сохранить или поделиться

Биполярные транзисторы построены из трехслойного полупроводникового «сэндвича» либо NPN, либо PNP. Как таковые транзисторы при проверке мультиметром в режиме «сопротивление» или «проверка диода», как показано на рисунке ниже, показываются как два диода, соединенных друг с другом. Показания низкого сопротивления с черным отрицательным (-) выводом на базе соответствует N-типу материала в базе PNP транзистора. На условном обозначении на материал N-типа «указывает» стрелка перехода база-эмиттер, который в этом примере является базой. Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер. Коллектор очень похож на эмиттер и так же является материалом P-типа PN-перехода.

Проверка PNP транзистора мультиметром: (a) прямое смещение переходов Б-Э и Б-К, сопротивление низкое; (b) обратное смещение переходов Б-Э, Б-К, сопротивление равно ∞

Здесь я предполагаю использовать мультиметр с единственной функцией измерения (сопротивление) для проверки PN-переходов. Некоторые мультиметры оснащены двумя отдельными функциями измерения: сопротивление и «проверка диода», каждая служит своей цели. Если у вашего мультиметра есть функция «проверка диода», используйте её, вместо измерения сопротивления, в этом случае мультиметр покажет прямое падение напряжения PN-перехода, а не только то, проводит ли он ток.

Разумеется, показания мультиметра будут совершенно противоположными для NPN транзистора, причем оба PN-перехода будут направлены в противоположную сторону. Показания низкого сопротивления с красным (+) выводом на базе являются «противоположным» состоянием для NPN транзистора.

Если в этом тесте используется мультиметр с функцией «проверка диода», будет установлено, что переход эмиттер-база имеет несколько большее прямое падение напряжения, чем переход коллектор-база. Эта разница прямых напряжений обусловлена несоответствием концентрации легирования между областями эмиттера и коллектора: эмиттер представляет собой кусок полупроводникового материала, гораздо более легированный, чем коллектор, в результате чего его переход с базой создает более высокое прямое падение напряжения.

Зная это, становится возможным определение назначение выводов на немаркированном транзисторе. Это важно, потому что корпуса, к сожалению, не стандартизированы. Разумеется, все биполярные транзисторы имеют три вывода, но расположение этих трех выводов на реальном физическом корпусе не имеет универсального стандартизированного порядка.

Предположим, что техник нашел биполярный транзистор и начинает измерять его проводимость с помощью мультиметра, установленного в режим «проверка диода». Измерения между парами выводов и запись значений, отображаемых мультиметром, дают ему следующие данные.

Неизвестный биполярный транзистор. Где здесь эмиттер, база, коллектор? Ниже приведены показания мультиметра.
Мультиметр подключен к выводу 1 (+) и 2 (-): “OL”
Мультиметр подключен к выводу 1 (-) и 2 (+): “OL”
Мультиметр подключен к выводу 1 (+) и 3 (-): 0.655 V
Мультиметр подключен к выводу 1 (-) и 3 (+): “OL”
Мультиметр подключен к выводу 2 (+) и 3 (-): 0.621 V
Мультиметр подключен к выводу 2 (-) и 3 (+): “OL”

Единственными комбинациями тестовых измерений, дающих на мультиметре показания, говорящие о проводимости, являются выводы 1 и 3 (красный щуп на выводе 1, черный щуп на выводе 3) и выводы 2 и 3 (красный щуп на выводе 2, черный щуп на выводе 3). Эти два показания должны указывать на прямое смещения перехода эмиттер-база (0,655 вольт) и перехода коллектор-база (0,621 вольт).

Теперь мы ищем один провод, общий для обоих показаний проводимости. Это должен быть вывод базы транзистора, поскольку база единственным слоем трехслойного устройства, общего для обоих PN-переходов (база-эмиттер и база-коллектор). В этом примере это провод номер 3, являющийся общим для комбинаций тестовых измерений 1-3 и 2-3. В обоих этих измерениях черный (-) щуп мультиметра касался к выводу 3, что говорит нам, что база этого транзистора изготовлена из полупроводникового материала N-типа (черный = отрицательный). Таким образом, это PNP-транзистор с базой на выводе 3, эмиттером на выводе 1 и коллектором на выводе 2, как показано на рисунке ниже.

Выводы биполярного транзистора определены с помощью мультиметра.

Обратите внимание, что вывод базы в этом примере не является средним выводом транзистора, как это можно было бы ожидать от трехслойной «сэндвичной» модели биполярного транзистора. Это довольно частый случай, и, как правило, это часто путает новых студентов. Единственный способ определить назначение выводов – это проверка мультиметром или чтение технического описания на конкретную модель транзистора.

Знание того, что биполярный транзистор при тестировании мультиметром в режиме проводимости ведет себя как два соединенных «спинами» диода, полезно для идентификации неизвестного транзистора только по показаниям мультиметра. Это также полезно для быстрой проверки работоспособности транзистора. Если техник измерит проводимость между тремя выводами в разных комбинациях, он или она сразу узнает, что транзистор неисправен (или что это не биполярный транзистор, а что-то еще – отличная возможность, если на детали нет маркировки для точной идентификации!). Однако модель «двух диодов» для транзистора не может объяснить, как и почему он действует как усилительное устройство.

Чтобы лучше проиллюстрировать этот парадокс, рассмотрим одну из схем транзисторных ключей, используя для представления транзистора физическую схему (как показано на рисунке ниже), а не условное обозначение. Так легче будет видеть два PN-перехода.

Небольшой ток базы, протекающий в прямо смещенном переходе база-эмиттер, обеспечивает большой ток через обратно смещенный переход база-коллектор (на рисунке показано направление движения потоков электронов, общепринятые направления электрических токов будут противоположными)

Диагональная стрелка серого цвета показывает направление потока электронов через переход эмиттер-база. Эта часть имеет смысл, так как электроны протекают от эмиттера N-типа к базе P-типа, очевидно прямое смещение перехода. Однако с переходом база-коллектор совсем другое дело. Обратите внимание, как толстая стрелка серого цвета указывает в направлении потока электронов (вверх) от базы к коллектору. С базой из материала P-типа и коллектором из материала N-типа, это направление потока электронов явно указывает на направление, противоположное тому, с каким ассоциируется PN-переход! Обычный PN-переход не позволил бы потоку электронов протекать в этом «обратном» направлении, по крайней мере, не без значительного сопротивления. Однако открытый (насыщенный) транзистор демонстрирует очень малое противодействие электронам на всем пути от эмиттера к коллектору, о чем свидетельствует свечение лампы!

Ясно, что здесь происходит что-то, что бросает вызов простой «двухдиодной» модели биполярного транзистора. Когда я впервые узнал о работе транзистора, я попытался построить свой собственный транзистор из двух диодов, включенных в противоположных направлениях, как показано на рисунке ниже.

Пара включенных в противоположных направлениях диода не действуют как транзистор!

Моя схема не работала, и я был озадачен. Однако полезное «двухдиодное» описание транзистора может использоваться для проверки, оно не объясняет, почему транзистор ведет себя как управляемый ключ.

То, что происходит в транзисторе, заключается в следующем: обратное смещение перехода база-коллектор предотвращает протекание тока коллектора, когда транзистор находится в режиме отсечки (закрыт, т.е. при отсутствии тока базы). Если переход база-эмиттер смещен в прямом направлении с помощью управляющего сигнала, нормально блокирующее поведение перехода база-коллектор изменяется, и ток через коллектор пропускается, несмотря на то, что электроны через этот PN-переход идут «неправильно». Это поведение зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода расположены правильно, и концентрации легирования этих трех слоев распределены правильно. Два диода, соединенных последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться», когда он смещен в обратном направлении, независимо от того, какая величина тока проходит через нижний диод в схеме через вывод базы. Для более подробной информации смотрите раздел «Биполярные транзисторы» главы 2.

То, что концентрации легирования играют решающую роль в особых способностях транзистора, еще раз подтверждается тем фактом, что коллектор и эмиттер не являются взаимозаменяемыми. Если транзистор просто рассматривается как два противоположно направленных PN-перехода или просто как N-P-N или P-N-P сэндвич материалов, может показаться, что любой конец этого сэндвича может служить в качестве коллектора или эмиттера. Это, однако, неверно. При «противоположном» включении транзистора в схему, ток база-коллектор не сможет управлять током между коллектором и эмиттером. Несмотря на то, что эти оба слоя (эмиттер и коллектор) биполярного транзистора имеют один и тот же тип легирования (либо N, либо P), коллектор и эмиттер определенно не одинаковы!

Ток через переход эмиттер-база позволяет протекать току через обратно смещенный переход база-коллектор. Действие тока базы можно рассматривать как «открывание клапана» для тока через коллектор. Более конкретно, любая заданная величина тока от эмиттера к базе допускает протекание ограниченной величины тока от базы к коллектору. На каждый электрон, который проходит через переход эмиттер-база и через вывод базы, через переход база-коллектор проходит определенное количество электронов и не более.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

Подведем итоги:

  • При проверке с помощью мультиметра в режимах «сопротивление» и «проверка диода» биполярный транзистор ведет себя как два встречно направленных PN-перехода (диода).
  • PN-переход эмиттер-база имеет несколько большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.
  • Обратно смещенный переход база-коллектор обычно блокирует любой ток через транзистор между эмиттером и коллектором. Однако этот переход начинает проводить ток, если протекает ток и через вывод базы. Ток базы можно рассматривать как «открывание клапана» для определенной, ограниченной величины тока через коллектор.

Оригинал статьи:

Теги

PN переходБиполярный транзисторМультиметрОбучениеЭлектроника

Сохранить или поделиться

Проверка транзисторов | HamLab

Проверка транзисторов. Эквивалентная схема биполярного транзистора представляет собой два диода, включенных навстречу один другому. Для p-n-p транзисторов эти эквивалентные диоды соединены катодами, а для n-p-n транзисторов – анодами. Таким образом, проверка транзистора омметром сводится к проверке обоих p-n переходов транзистора: коллектор – база и эмиттер – база. Для проверки прямого сопротивления переходов p-n-p транзистора минусовой вывод омметра подключается к базе, а плюсовой вывод омметра – поочередно к коллектору и эмиттеру. Для проверки обратного сопротивления переходов к база подключается плюсовой вывод омметра. При проверке n-p-n транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра, а обратное сопротивление – при соединении с базой минусового вывода. При пробое перехода его прямое и обратное сопротивления оказываются равными нулю. При обрыве перехода его прямое сопротивление бесконечно велико. У исправных маломощных транзисторов обратные сопротивления переходов во много раз больше их прямых сопротивлений. У мощных транзисторов это отношение не столь велико, тем не менее омметр позволяет их различить. Из эквивалентной схемы биполярного транзистора вытекает, что с помощью омметра можно определить тип проводимости транзистора и назначение его выводов (цоколевку). Сначала определяют тип проводимости и находят вывод базы транзистора. Для этого один вывод омметра подключают к одному выводу транзистора, а другим выводом омметра касаются поочередно двух других выводов транзистора. Затем первый вывод омметра подключают к другому выводу транзистора, а другим выводом омметра касаются свободных выводов транзистора. Затем первый вывод омметра подключают к третьему выводу транзистора, а другим выводом касаются остальных. После этого меняют местами выводы омметра и повторяют указанные измерения. Нужно найти такое подключение омметра, при котором подключение второго вывода омметра к каждому из двух выводов транзистора, не подключенных к первому выводу омметра , соответствует небольшому сопротивлению (оба перехода открыты). Тогда вывод транзистора, к которому подключен первый вывод омметра, является выводом базы. Если первый вывод омметра является плюсовым, значит, транзистор относится к n-p-nпроводимости, если – минусовым, значит, — p-n-p проводимости. Теперь нужно определить, какой из двух оставшихся выводов транзистора является выводом коллектора. Для этого омметр подключается к этим двум выводам, база соединяется с плюсовым выводом омметра при n-p-n транзисторе или с минусовым выводом омметра при p-n-p транзисторе и замечается сопротивление, которое измеряется омметром. Затем выводы омметра меняют местами (база остается подключенной к тому же выводу омметра, что и ранее) и вновь замечается сопротивление по омметру. В том случае, когда сопротивление оказывается меньше, база была соединена с коллектором транзистора. Полевые транзисторы проверять не рекомендуется.

«В помощь радиолюбителю»(выпуск 102).

Проверка исправности транзисторов без демонтажа их из устройства

При ремонте радиоэлектронных устройств обычно приходится выпаивать из них вызывающие подозрение транзисторы для проверки. При этом неизбежен риск повредить как печатную плату устройства, так и выводы самого транзистора. Однако во многих случаях можно избежать демонтажа, если воспользоваться предлагаемым автором статьи методом проверки.

Метод не позволяет измерить, например, коэффициент передачи 5транзистора по току, но даёт полное представление о работоспособности проверяемого транзистора. Схема проверки биполярного транзистора без выпайки его из устройства изображена на рис. 1, где VT1 — проверяемый транзистор. Через резисторы R1 и R2 на выводы его коллектора и базы нужно подать относительно вывода эмиттера испытательное синусоидальное переменное напряжение около 1 Вэфф (амплитудой 1,5 В). Для проверяемого транзистора оно безопасно. К выводам коллектора и эмиттера подключают осциллограф. Хотя на схеме изображён транзистор структуры n-p-n, он может быть и структуры p-n-p. При этом изменять схему не потребуется.

Рис. 1. Схема проверки биполярного транзистора без выпайки его из устройства

Частота испытательного напряжения не принципиальна, но слишком увеличивать её не стоит, так как это исказит форму наблюдаемых осциллограмм, особенно при наличии подключённых к выводам проверяемого транзистора конденсаторов. Удобно брать испытательный сигнал от сети 50 Гц через понижающий трансформатор и, при необходимости, низкоомный делитель напряжения. Провода к выводам проверяемого транзистора, находящегося в устройстве, на время измерения припаивают или плотно прижимают. Я обычно использую провод МГТФ-0,12.

Номиналы резисторов R1 и R2 зависят от мощности проверяемого транзистора. Те, что указаны на схеме, подходят для транзисторов малой и средней мощности и обеспечивают максимальный ток коллектора около 5 мА. Для проверки транзисторов при меньшем токе их нужно увеличить, а при большем — уменьшить. Следует также иметь в виду, что для успешной проверки сопротивление резисторов, подключённых к проверяемому транзистору в устройстве, где он установлен, должно быть значительно больше, чем резисторов R1 и R2.

Рис. 2. Осциллограмма напряжения



При проверке исправного транзистора структуры n-p-n осциллограмма напряжения между его коллектором и эмиттером имеет вид, подобный показанному на рис. 2 (синяя линия). Здесь и далее красная линия отмечает нулевой уровень напряжения, коэффициент отклонения луча по вертикали — 0,5 В/дел., скорость горизонтальной развёртки — 5 мс/дел. Испытывался транзистор КТ940А, установленный в модуле М2-4-1 старого телевизора.

В отрицательных полупериодах испытательного напряжения и на начальных и конечных участках его положительных полупериодов (в интервалах от 0 до приблизительно +0,6 В) транзистор остаётся закрытым, и форма напряжения между его коллектором и эмиттером повторяет форму испытательного напряжения. Когда мгновенное значение испытательного напряжения превышает +0,6 В, транзистор открывается, в результате чего напряжение между его коллектором и эмиттером быстро снижается за счёт падения на резисторе R1. Далее транзистор переходит в состояние насыщения с близким к нулю напряжением коллектор-эмиттер (плоский участок осциллограммы), из которого выходит при понижении мгновенного значения испытательного напряжения. Те или иные отклонения формы осциллограммы от описанной связаны, как правило, с неисправностью транзистора.

При проверке транзистора структуры p-n-p осциллограмма получается инверсной, относительно рассмотренной, — такой, как показано на рис. 3 (проверялся транзистор 2Т208К).

Рис. 3. Осциллограмма напряжения



Рис. 4. Схема проверки полевых транзисторов с изолированным затвором средней и большой мощности при токе стока около 0,1 А



Рис. 5. Осциллограмма напряжения



Проверять полевые транзисторы с изолированным затвором средней и большой мощности при токе стока около 0,1 А можно по схеме, изображённой на рис. 4. Они могут быть как n-канальными, так и p-канальными. Осциллограмма на рис. 5 получена при проверке n-канального транзистора 2П7160Е. В положительных полупериодах испытательного напряжения он открывается при напряжении затвор-исток более +3 В (это его пороговое напряжение). Падение напряжения на открытом канале сток-исток очень мало. В отрицательных полупериодах канал закрыт, но открыт защитный диод транзистора, ограничивающий напряжение между выводами его стока и истока до -0,65 В. Увеличив коэффициент отклонения по вертикали до 20 мВ/дел., можно оценить падение напряжения на открытом канале сток-исток (рис. 6). Здесь уже виден собственный шум осциллографа.

Рис. 6. Осциллограмма напряжения



Рис. 7. Осциллограмма напряжения сток-исток



Рис. 8. Осциллограмма, полученная при проверке n-канального полевого транзистора IRFP064N



Рис.9. Осциллограмма, полученная при проверке p-канального полевого транзистора КП785А



Рис. 10. Осциллограмма, полученная при проверке p-канального полевого транзистора КП785А в инверсном включении



На рис. 7 — осциллограмма напряжения сток-исток того же транзистора в инверсном включении (выводы стока и истока поменяны местами), применяемом, например, в синхронных выпрямителях. Здесь напряжение положительного полупериода синусоиды, ограниченное до 0,3 В защитным диодом транзистора, уменьшается почти до нуля при открывании канала исток-сток. В отрицательных полупериодах испытательного напряжения и сам транзистор, и его защитный диод при таком включении закрыты, поэтому эти полупериоды испытательного сигнала регистрируются полностью.
Рис. 8 — осциллограмма, полученная при проверке n-канального полевого транзистора IRFP064N. Он открывается и закрывается при напряжении затвор-исток 3,4 В, провалы при полностью открытом канале — до 0,05 В, падение напряжения на открытом защитном диоде — -0,6 В. На рис. 9 изображена осциллограмма, полученная при проверке p-канального полевого транзистора КП785А, на рис. 10 — тогоже транзистора в инверсном включении.
Описанный метод проверки транзисторов без демонтажа из устройства не применим, если в этом устройстве между выводами проверяемого транзистора или междуэтими выводами и общим проводом либо выходом источника питания имеются элементы (резисторы, конденсаторы, катушки индуктивности) с недостаточно большим по сравнению с сопротивлением резисторов R1 и R2 активным или реактивным (на частоте испытательного сигнала) сопротивлением.

Автор: В. Кильдюшев, г. Жуков Калужской обл.

Проверка транзистора мультиметром. Описание методики

Любому радиолюбителю известно, что от изначально исправных радиодеталей будь то транзисторы, диоды, конденсаторы, зависит работоспособность будущего радиоэлектронного устройства. Ранее мы рассмотрели вопрос проверки диода мультиметром. В данной же статье мы рассмотрим что такое проверка транзистора мультиметром и приведем простой способ проверки мультиметром его исправности .

Фактически для определения исправности биполярного транзистора нам всего лишь требуется замерить его статический коэффициента передачи тока — h31э.

Значение данного коэффициента показывает степень усиления данного транзистора. Статическим он назван в связи с тем, что его измеряют при постоянном  напряжении на его выводах, а так же при постоянных токах в цепях схемы.  Буква «Э» говорит о том, что он включен в схему по типу ОЭ. Чем выше числовой показатель h31э, тем большее степень усиления данного транзистора.

Проверка мультиметром осуществляется по следующей схеме

Схема достаточно проста, поэтому нет смысла собирать ее как готовое устройство. Просто по мере надобности все можно соединить навесным монтажом.



Для транзисторов малой мощности проверка производится при токе базы, который можно рассчитать по следующей формуле:

Iб = (4,5В – 0,6В)/390кОм = 10мкА, где

  • 4,5В – напряжение питания.
  • 0,6В – падение напряжения на база-эммитер транзистора.
  • 390 кОм – резистор R1.

Для защиты мутьтиметра от перегрузок, которые могут возникнуть в следствии неисправности транзистора, в схему проверки транзистора включен защитный резистор R2.

Мультиметр необходимо перевести в режим измерения постоянного тока. Проверку транзистора мультиметром  совершают путем включения кнопки SB1. Коэффициент передачи проверяемого транзистора будет равен силе тока, измеренная мультиметром деленное на ток базы (Iб). К примеру, если измеренный ток составил 2мА, то h31э = 2мА/0,01мА = 200.

Для измерения коэффициента транзисторов большой мощности, необходимо увеличить ток базы примерно  в 100 раз, до 1мА.  То есть, чтобы он был равен 1мА, резистор R1 должен иметь сопротивление равное 3,9кОм. Так же следует уменьшить сопротивление  резистора R2 до 1Ом. Все выше сказанное относится к транзисторам n-p-n проводимости. Для определения исправности транзисторов p-n-p проводимостью необходимо поменять полярность источника питания и мультиметра.

HILDA — электрическая дрель-гравер

Многофункциональный электрический инструмент способн…

Источник: «Юному радиолюбителю для прочтения с паяльником»,

Мосягин В.В.

ПРОВЕРКА И ИЗМЕРЕНИЕ ПАРАМЕТРОВ БИПОЛЯРНЫХ ТРАНЗИСТОРОВ


НОВОСТИ
Главная
Введение
Урок-1
Урок-2
Урок-3
Урок-4
Урок-5
Урок-6
Урок-7
Урок-8
Урок-9
Урок-10

Транзисторные УНЧ
Ламповые УНЧ-УМ
Мультивибратор
Схемы начинающим

Начинающим
Радио КВ — УКВ

Диоды
Стабилитроны

Маркировка

Резисторы-Конденсаторы
Диоды
Стабилитроны
Транзисторы

Измерение напряжения
Проверка транзистора

Основы пайки
Изготов. печатных плат

Азбука коротких волн
Приемник прямого усил.
КВ-приемник начинающим

Светодиодное информ. табло на PIC контроллере
Программатор “ICProg 105”
Осваиваем LPT порт
Программирование LPT под DOS
Программирование LPT под Windows
Программирование LPT под WinNT

Вспомогательные программы
Радиолюбительский калькулятор
Онлайн расчет антенн

Лабораторный БП

Форум
Связь с автором

ПРОВЕРКА И ИЗМЕРЕНИЕ ПАРАМЕТРОВ БИПОЛЯРНЫХ ТРАНЗИСТОРОВ

Прежде чем собирать понравившуюся радиоконструкцию, необходимо проверить годность имеющихся в наличии деталей: транзисторов, конденсаторов, резисторов. В первую очередь нужно проверить наиболее «капризные» детали — транзисторы. Об этом и пойдет сейчас разговор. А позднее я познакомлю вас с прибором для проверки резисторов и конденсаторов. Самый простой способ проверить транзистор воспользоваться авометром (тестер), работающим как омметр. Ведь транзистор условно можно представить как два полупроводника, соединенные в общей точке, соответствующей выводу базы. Тогда можно считать, что один полупроводник образован выводами базы и коллектора, другой — выводами базы и эмиттера. Поэтому достаточно проверить оба полупроводника и если они исправны, значит транзистор работоспособен. Сейчас правда можно купить недорогие, специализированные, цифровые приборы к примеру здесь (Универсальный тестер для транзисторов, диодов, конденсаторов и резисторов), которые автоматически измеряют все необходимые параметры транзисторов.
Чтобы проверить транзистор структуры р — n — р, нужно подключить щупы омметра сначала к выводам базы и эмиттера (это так называемый эмиттерный переход), а затем к выводам базы и коллектора (коллекторный переход) в указанной на (рис. 1а и 1б) полярности. Плюсовым щупом у авометра Ц20 в режиме измерения сопротивлений будет тот, что соединен с общим гнездом. Если переходы транзистора целы, стрелка авометра покажет небольшое сопротивление. Причем оно будет зависеть от приложенного к переходу напряжения, иначе говоря, от протекающего через него тока. Поэтому результат измерений, скажем, при установке щупа авометра в гнездо «х 1» не будет соответствовать результату, полученному при установке щупа в гнезда «х 10», а тем более «х 100». Кроме то го, сопротивление переходов кремниевого транзистора выше, чем германиевого. Затем повторяют те же измерения поменяв полярность подключения омметра на обратную и вновь определяют сопротивления переходов. На этот раз они должны быть довольно большими, порою на несколько порядков выше, чем в первый раз, особенно для кремниевых транзисторов. Если это так, транзистор можно считать исправным.

Для проверки транзисторов структуры n — р — n полярность подключения щупов омметра при первоначальных измерениях должна соответствовать (рис. 1г, д). Чтобы не повредить переходы, измерения должны быть кратковременными.
Подобным способом можно проверять маломощные биполярные транзисторы. Что касается высокочастотных транзисторов, то их нежелательно подвергать такому испытанию, чтобы не повредить эмиттерный переход.
А как быть, если у вашего транзистора стерлась маркировка на корпусе и вы не знаете, какой он структуры и какую имеет цоколевку? Определить это не трудно.
Измерьте омметром сопротивление между разными парами выводов и определите какие две пары обладают малым сопротивлением. Выводом базы в этом случае будет тот, которого щуп омметра касается дважды. По полярности же щупа легко определить структуру транзистора.
После того как вы определили вывод базы, ясно, что оставшиеся выводы коллектор и эмиттер. Но какой именно принадлежит коллектору, а какой — эмиттеру? Ответить на этот вопрос можно, измерив сопротивления между ними при разных полярностях подключения щупов омметра. Замечают положение щупов, при котором получается наименьшее сопротивление. Если транзистор структуры р — n — р, выводом эмиттера будет тот, которого касается плюсовой щуп oммeтpa (рис. 1в). У транзистора структуры n — р — n вывода эмиттера будет касаться минусовой щуп (рис. 1е).
Описанных здесь способов проверки транзистора еще недостаточно, чтобы сделать заключение, о его пригодности для данной конструкции — ведь в описаниях, как правило, упоминается статический коэффициент передачи тока базы, которым должен обладать транзистор. Значит, нужно измерить этот параметр, прежде чем впаивать транзистор в собираемое устройство.
На (рис. 2) дана схема приставки к авометру, позволяющей измерять статический коэффициент передачи тока маломощных транзисторов (в том числе и высокочастотных). Показанное включение источника питания и щупов авометра рассчитано на проверку транзисторов структуры р — n — р. Выводы транзистора подключают к зажимам ХТ1 — ХТ3, а щупы авометра, переключенного в режим измерения постоянного тока в поддиапазоне 3 мА, вставляют в гнезда XS1 и XS2. Вместо авометра к этим гнездам можно подключить любой миллиамперметр с током полного отклонения стрелки 3 — 5 мА. Если теперь нажать на кнопку выключателя SB1 и подать на приставку напряжение, в цепи базы транзистора потечет ток около 30 мкА. Он усилится транзистором, и стрелочный индикатор авометра зафиксирует ток коллектора. Осталось разделить его на ток базы, и вы получите значение измеряемого параметра. Причем никаких вычислений делать не потребуется, поскольку вся шкала индикатора авометра рассчитана, на статический коэффициент, равный 100 (3 мА: 0,03 мА=100), и стрелка индикатора указывает непосредственно значение коэффициента передачи.
В конструкции этой приставки кнопочный выключатель, зажимы и гнезда могут быть любые, резисторы — МЛТ — 0,25 или МЛТ — 0,5 (резистор R2 нужен для ограничения тока через авометр при неисправном транзисторе), источник питания GB1 — батарея 3336Л.
С помощью такой приставки можно проверять и n — р — n — транзисторы, но для этого придется изменить полярность подключения питающей батареи, а также поменять местами щупы авометра.
Совсем необязательно питать приставку напряжением 4,5 В; вместо батареи 3336Л подойдет гальванический элемент, например 373 напряжением 1,5 В. Но в этом случае резистор R1 должен быть сопротивлением 51 кОм. При любом другом напряжении питания сопротивление этого резистора должно быть таким, чтобы через него протекал ток 30 мкА (0,03 мА).
Если вы будете часто пользоваться приставкой для проверки транзисторов обеих структур, советую ввести переключатель SA1 (рис. 2б), позволяющий изменять полярность питающего напряжения без перепайки выводов батареи. Такая приставка более универсальна. Внешнее оформление приставки показано на рисунке 2в. На верхней панели приставки укрепляют зажимы «крокодил», рядом с ними на панели проставляют соответствующие буквы, которые помогут быстро, не задумываясь, подключать проверяемые транзисторы. Здесь же располагают переключатель структуры проверяемого транзистора, кнопочный выключатель (например, звонковую кнопку) и гнезда (можно использовать двухгнездовую розетку).

Рис. 1.

Рис. 2.

Вверх | Главная

Обсудить на форуме



Как проверить исправность транзистора? — sluiceartfair.com

Как проверить исправность транзистора?

Подключите клемму базы транзистора к клемме с маркировкой «плюс» (обычно красного цвета) на мультиметре. Подключите клемму с маркировкой «минус» или «общий» (обычно черного цвета) к коллектору и измерьте сопротивление. Он должен читать обрыв цепи (для транзистора PNP должно быть отклонение).

Как проверить неизвестный транзистор?

Испытание, когда вы не знаете базу, эмиттер и коллектор.Присоедините черный щуп к одному из выводов транзистора. Коснитесь красным датчиком каждого из двух других проводов. Если дисплей показывает высокое сопротивление при касании каждого из выводов, вы нашли базу (и у вас есть хороший NPN-транзистор).

Как проверить исправность диода?

Процедура проверки диодов выполняется следующим образом:

  1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов.
  2. Переведите шкалу (поворотный переключатель) в режим проверки диодов.
  3. Подключите щупы к диоду.
  4. Поменяйте местами измерительные провода.

Как вы проверяете компонент с помощью мультиметра?

Вставьте два щупа в мультиметр и установите шкалу в положение «непрерывность». Если вы поместите красный и черный щупы по обе стороны от детали (некоторые детали имеют диоды и являются однонаправленными, поэтому вам нужно расположить щупы соответствующим образом), и вы получите показание примерно равное нулю, электричество может протекать через деталь .

Можете ли вы проверить транзистор в цепи?

Тестирование транзистора. Удалите транзистор из схемы для получения точных результатов тестирования. Подсоедините плюсовой провод мультиметра к BASE (B) транзистора. Для исправного NPN-транзистора измеритель должен показывать падение напряжения от 0,45 до 0,9 В.

Могу ли я проверить транзистор в цепи?

Потенциально неисправные транзисторы можно проверить с помощью цифрового мультиметра, но тип транзистора будет определять тип используемого теста.При тестировании Junction Field Effect Transistor, или JFET, вам необходимо будет использовать два резистора на 1000 Ом в дополнение к мультиметру.

Как проверить сопротивление мультиметром?

Для измерения сопротивления:

  1. Выключите питание цепи.
  2. Поверните циферблат цифрового мультиметра на сопротивление, или ом, которое часто разделяет точку на шкале с одним или несколькими другими режимами тестирования / измерения (целостность цепи, емкость или диод; см. Иллюстрацию ниже).
  3. Сначала вставьте черный щуп в гнездо COM.

Как проверить диод мультиметром?

Проверить режим проверки диодов. Большинство цифровых мультиметров имеют режим проверки диодов. Чтобы включить этот режим, поверните циферблат к символу «диода»: черной стрелке, указывающей на вертикальную линию. Если в вашем мультиметре нет этого режима, проверьте сопротивление.

Что такое тест транзистора?

Проверка транзистора с биполярным переходом — это метод диагностики, используемый в области электронной техники. Это помогает определить, неисправен ли транзистор.Существует два метода проверки транзистора, самый простой — это автоматическая проверка, выполняемая измерителем с настройкой проверки транзистора.

Что такое проверка транзисторов?

Устройства проверки транзисторов, также известные как тестеры транзисторов, — это устройства, используемые для проверки электрического поведения транзисторов и состояний диодов внутри транзисторов. Транзисторное устройство обычно используется в схемах и электронике.

Тестирование транзисторов — биполярные транзисторы

БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ

Есть несколько разных способов тестирования транзисторов.Их можно проверить, находясь в цепи, указанным методом замены или с помощью тестера транзисторов или омметра.

Тестеры транзисторов — это не что иное, как твердотельный эквивалент тестеров электронных ламп (хотя они не работают по тому же принципу). С помощью большинства тестеров транзисторов можно проверить транзистор в цепи или вне ее.

При практическом устранении неисправностей транзисторам требуются четыре основных теста: усиление, утечка, пробой и время переключения.Однако для обслуживания и ремонта обычно достаточно проверки двух или трех параметров, чтобы определить, нужно ли заменять транзистор.

Поскольку охватить все типы тестеров транзисторов непрактично, и поскольку каждый тестер поставляется с собственным руководством оператора, мы перейдем к тому, что вы будете чаще использовать для тестирования транзисторов — омметру.

Проверка транзисторов омметром

С помощью омметра можно выполнить два теста: коэффициент усиления и сопротивление перехода.Проверка сопротивления перехода транзистора выявит утечку, короткое замыкание и обрыв.

ТЕСТ УСИЛЕНИЯ ТРАНЗИСТОРА . – Базовый тест усиления транзистора может быть выполнен с использованием омметра и простой испытательной схемы. Испытательная схема может состоять всего из пары резисторов и переключателя, как показано на рисунке ниже. Принцип, лежащий в основе теста, заключается в том, что в транзисторе между эмиттером и коллектором не будет протекать небольшой ток или ток будет отсутствовать до тех пор, пока переход эмиттер-база не будет смещен в прямом направлении.Единственная мера предосторожности, которую вы должны соблюдать, — это использовать омметр. В счетчике можно использовать любую внутреннюю батарею при условии, что она не превышает максимального напряжения пробоя коллектор-эмиттер.

Проверка усиления транзистора с помощью омметра.

Когда переключатель на рисунке ниже находится в разомкнутом положении, как показано, на базу PNP-транзистора не подается напряжение, и переход эмиттер-база не смещен в прямом направлении. Следовательно, омметр должен показывать высокое сопротивление, как указано на измерителе.Когда переключатель замкнут, цепь эмиттер-база смещается в прямом направлении напряжением на R1 и R2. Теперь ток течет в цепи эмиттер-коллектор, что приводит к более низкому показанию сопротивления на омметре. Отношение сопротивлений 10: 1 в этом тесте между показаниями счетчика указывает на нормальное усиление для транзистора звуковой частоты.

Чтобы проверить NPN-транзистор с использованием этой схемы, просто поменяйте местами выводы омметра и выполните процедуру, описанную ранее.

ИСПЫТАНИЕ СОПРОТИВЛЕНИЯ ПЕРЕХОДА ТРАНЗИСТОРА .–Омметр может использоваться для проверки транзистора на утечку (нежелательное протекание тока) путем измерения прямого и обратного сопротивлений база-эмиттер, база-коллектор и коллектор-эмиттер.

Для простоты рассмотрим тестируемый транзистор на каждом изображении рисунка ниже как два диода, соединенных спина к спине. Следовательно, каждый диод будет иметь низкое прямое сопротивление и высокое обратное сопротивление. Измеряя эти сопротивления с помощью омметра, как показано на рисунке, вы можете определить, пропускает ли транзистор ток через свои переходы.При проведении этих измерений избегайте использования шкалы R 1 на измерителе или измерителе с высоким напряжением внутренней батареи. Любое из этих условий может повредить маломощный транзистор.

Проверка утечки транзистора с помощью омметра.

Теперь рассмотрим возможные проблемы с транзисторами, которые могут возникнуть, если не будут получены показания, указанные на рисунке выше. Список этих проблем представлен в таблице ниже.

ПОКАЗАТЕЛИ СОПРОТИВЛЕНИЯ ПРОБЛЕМЫ
FORWARD REVERSE Транзистор:
НИЗКИЙ (НЕ КОРОТКИЙ) НИЗКИЙ (НЕ КОРОТКИЙ) УТЕЧКА
НИЗКИЙ (КОРОТКИЙ) НИЗКИЙ (КОРОТКИЙ) КОРОТКИЙ
ВЫСОКИЙ ВЫСОКИЙ ОТКРЫТЫЙ *
* За исключением теста коллектор-эмиттер.

К настоящему времени вы должны понимать, что транзистор, используемый на рисунке выше, является транзистором PNP. Если вы хотите проверить NPN-транзистор на утечку, процедура идентична той, что использовалась для проверки PNP, за исключением того, что полученные показания меняются местами.

При тестировании транзисторов (PNP или NPN) следует помнить, что фактические значения сопротивления зависят от шкалы омметра и напряжения батареи. Типичные прямые и обратные сопротивления незначительны. Лучшим индикатором того, является ли транзистор хорошим или плохим, является отношение прямого к обратному сопротивлению.Если транзистор, который вы тестируете, показывает соотношение как минимум 30: 1, вероятно, это хорошо. Многие транзисторы имеют отношение 100 к 1 или больше.

об. III — Полупроводники — Транзисторы с биполярным переходом

Глава 4: БИПОЛЯРНЫЕ ПЕРЕХОДНЫЕ ТРАНЗИСТОРЫ

Биполярные транзисторы построены из трехслойного полупроводника. «Сэндвич»: PNP или NPN. Таким образом, транзисторы регистрируются как два диоды, подключенные попарно при тестировании мультиметром Функция «сопротивление» или «проверка диода», как показано на рисунке. ниже.Показания низкого сопротивления на базе с черным минусом (-) выводы соответствуют материалу N-типа в базе транзистора PNP. На символе материал N-типа «указывает» на стрелку переход база-эмиттер, который является базой для этого примера. P-тип эмиттер соответствует другому концу стрелки базы-эмиттера переход, эмиттер. Коллектор очень похож на эмиттер, а также является материалом P-типа PN-перехода.

Проверка счетчика транзисторов PNP: (а) прямой B-E, B-C, сопротивление низкое; (б) обратные B-E, B-C, сопротивление ∞.

Здесь я предполагаю использование мультиметра с единственной непрерывностью. функция диапазона (сопротивления) для проверки PN-переходов. Некоторые мультиметры оснащены двумя отдельными функциями проверки непрерывности: сопротивление и «проверка диодов», каждый со своей целью. Если на вашем глюкометре назначенная функция «проверка диода», используйте ее, а не «сопротивление» диапазон, и измеритель будет отображать фактическое прямое напряжение PN соединение, а не только то, проводит ли он ток.

Показания счетчика, конечно же, будут прямо противоположными для NPN. транзистор с обоими PN переходами, обращенными в другую сторону. Низкое сопротивление показания с красным (+) проводом на основании — это «противоположное» состояние для транзистора NPN.

Если в этом тесте используется мультиметр с функцией «проверка диодов», он будет обнаружено, что переход эмиттер-база обладает небольшой большее прямое падение напряжения, чем соединение коллектор-база. Этот прямая разница напряжений из-за несоответствия легирования концентрация между эмиттерной и коллекторной областями транзистор: эмиттер представляет собой гораздо более легированный кусок полупроводниковый материал, чем коллектор, вызывая его соединение с база для увеличения прямого падения напряжения.

Зная это, становится возможным определить, какой провод какой на немаркированный транзистор. Это важно, потому что упаковка транзистора, к сожалению, не стандартизирован. Все биполярные транзисторы имеют три провода, конечно, но расположение трех проводов на самом деле физические упаковки не расположены в каком-либо универсальном, стандартизированном порядке.

Предположим, технический специалист находит биполярный транзистор и приступает к измерению непрерывность с мультиметром, установленным в режиме «проверка диодов».Измерение между парами проводов и запись значений, отображаемых измерителем, техник получает данные на рисунке ниже.

  • Касательный провод счетчика 1 (+) и 2 (-): «OL»
  • Касательный провод счетчика 1 (-) и 2 (+): «OL»
  • Касательный провод измерителя 1 (+) и 3 (-): 0,655 В
  • Касательный провод счетчика 1 (-) и 3 (+): «OL»
  • Касательный провод счетчика 2 (+) и 3 (-): 0,621 В
  • Касательный провод счетчика 2 (-) и 3 (+): «OL»

Неизвестный биполярный транзистор.Какие терминалы являются эмиттерным, базовым и коллекторным? Показания омметра между клеммами.

Единственные комбинации контрольных точек, дающие снятие показаний счетчика это провода 1 и 3 (красный измерительный провод на 1 и черный измерительный провод на 3), и провода 2 и 3 (красный измерительный провод на 2 и черный измерительный провод на 3). Эти двое показания должны указывать на прямое смещение перехода эмиттер-база (0,655 В) и перехода коллектор-база (0,621 В).

Теперь мы ищем один провод, общий для обоих наборов показаний проводимости.Это должно быть соединение базы транзистора, потому что база единственный уровень трехуровневого устройства, общий для обоих наборов PN переходы (эмиттер-база и коллектор-база). В этом примере этот провод номер 3, общий для контрольных точек 1-3 и 2-3 комбинации. В обоих наборах показаний счетчика черный (-) измерительный провод касался провода 3, что говорит нам о том, что основание этот транзистор изготовлен из полупроводникового материала N-типа (черный = отрицательный).Таким образом, транзистор представляет собой PNP с базой на проводе 3, эмиттер на проводе 1 и коллекторе на проводе 2, как показано на рисунке ниже.

  • E и C высокий R: 1 (+) и 2 (-): «OL»
  • C и E высокий R: 1 (-) и 2 (+): «OL»
  • E и B вперед: 1 (+) и 3 (-): 0,655 В
  • E и B реверс: 1 (-) и 3 (+): «OL»
  • C и B вперед: 2 (+) и 3 (-): 0,621 В
  • C и B реверс: 2 (-) и 3 (+): «OL»

Клеммы BJT, идентифицируемые омметром.

Обратите внимание, что основной провод в этом примере — , а не посередине. вывод транзистора, как и следовало ожидать от трехслойного «Сэндвич» модель биполярного транзистора. Так бывает довольно часто, и имеет тенденцию сбивать с толку новичков, изучающих электронику. Единственный способ быть убедитесь, какой провод какой из них, по счетчику или по ссылке на документация производителя по «техническому паспорту» на этот конкретный номер детали транзистора.

Зная, что биполярный транзистор ведет себя как два встречных диода при тестировании с помощью кондуктометра помогает определить неизвестный транзистор чисто по показаниям счетчика.Это также полезно для быстрая функциональная проверка транзистора. Если бы техник измерить непрерывность более чем двух или менее чем двух из шести комбинации тестовых проводов, он или она сразу поймет, что транзистор был неисправен (или не был биполярным транзистор, а что-то другое — вполне возможно, если нет Для уверенной идентификации можно ссылаться на номера деталей!). Однако «Двухдиодная» модель транзистора не может объяснить, как и почему он действует. как усилительное устройство.

Чтобы лучше проиллюстрировать этот парадокс, давайте рассмотрим одну из схем транзисторного переключателя, используя физическую схему на рисунке ниже, а не схематический символ, представляющий транзистор. Таким образом будет легче увидеть два PN-перехода.

Небольшой базовый ток, протекающий в прямом смещении база-эмиттер. переход позволяет протекать большому току через обратносмещенный переход база-коллектор.

Диагональная стрелка серого цвета показывает направление потока электронов. через переход эмиттер-база.Эта часть имеет смысл, поскольку электроны текут от эмиттера N-типа к базе P-типа: соединение явно смещено в прямом направлении. Однако база-сборщик соединение — совсем другое дело. Обратите внимание, как толстый слой серого цвета стрелка указывает в направлении потока электронов (вверх) от базы коллекционеру. С основанием из материала P-типа и коллектором материала N-типа это направление электронного потока явно обратное. в направлении, обычно связанном с PN-переходом! Нормальный PN соединение не допускало бы этого «обратного» направления потока, по крайней мере, не не предлагая значительного противодействия.Однако насыщенный транзистор очень мало противодействует электронам, начиная с эмиттер в коллектор, о чем свидетельствует свечение лампы!

Ясно, что здесь происходит что-то, что не поддается простому «Двухдиодная» пояснительная модель биполярного транзистора. Когда я был впервые узнав о работе транзисторов, я попытался построить свой собственный транзистор из двух встречных диодов, как на рисунке ниже.

Пара встречных диодов не работает как транзистор!

Моя схема не работала, и я был озадачен.Как бы ни были полезны «два диод »описание транзистора может быть использовано в целях тестирования, это не объясняет, как транзистор ведет себя как управляемый переключатель.

В транзисторе происходит следующее: обратное смещение переход база-коллектор предотвращает ток коллектора, когда транзистор находится в режиме отсечки (то есть при отсутствии базового тока). Если переход база-эмиттер смещен в прямом направлении управляющим сигналом, нормально-блокирующее действие перехода база-коллектор отменяется и ток через коллектор разрешен, несмотря на то, что электроны идут «неправильным путем» через этот PN переход.Этот действие зависит от квантовой физики полупроводниковых переходов, и может иметь место только тогда, когда два соединения правильно разнесены и концентрации легирования трех слоев правильно пропорциональны. Два диода, соединенные последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться» при обратном смещении, независимо от того, насколько ток проходит через нижний диод в петле основного провода. См. Раздел «Биполярные переходные транзисторы», глава 2, для получения более подробной информации.

Концентрация допинга играет решающую роль в особых способностях транзистора дополнительно подтверждается тем фактом, что коллектор и эмиттер не взаимозаменяемы.Если транзистор просто рассматривать как два соединенных друг с другом PN перехода, или просто как простой N-P-N или P-N-P сэндвич из материалов, может показаться, что оба конца Транзистор мог служить коллектором или эмиттером. Однако это не правда. При подключении «в обратном направлении» в цепи ток база-коллектор не сможет контролировать ток между коллектором и эмиттером. Несмотря на тот факт, что и эмиттерный, и коллекторный слои биполярного транзистора имеют одинаковое легирование типа (либо N, либо P), коллектор и эмиттер определенно не идентичны!

Ток через переход эмиттер-база пропускает ток через обратносмещенный переход база-коллектор.Действие базового тока может можно рассматривать как «открытие ворот» для тока через коллектор. Более конкретно, любая заданная величина тока между эмиттером и базой допускает ограниченную величину тока между базой и коллектором. Для каждого электрона, который проходит через переход эмиттер-база и через базовый провод, определенный, количество электронов проходит через переход база-коллектор и нет более.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

  • ОБЗОР:
  • Проверено мультиметром в режимах «сопротивление» или «проверка диодов», Транзистор ведет себя как два последовательно соединенных PN (диодных) перехода.
  • PN переход эмиттер-база имеет немного большее прямое напряжение. падение, чем PN-переход коллектор-база, из-за более сильного легирования эмиттерный полупроводниковый слой.
  • Переход база-коллектор с обратным смещением обычно блокирует любые ток от транзистора между эмиттером и коллектором.Однако этот переход начинает проводить, если через него проходит ток. базовый провод. Базовый ток можно рассматривать как «открытие ворот» для определенный, ограниченный ток через коллектор.

Проверка транзисторов в цепи

Людям сложно определить, подходят ли транзисторы. хороший. Это просто для обычных типов PNP и NPN.

Для обычного типа NPN коллектор будет быть при более высоком напряжении, чем эмиттер, возможно, через какой-то коллектор сопротивление, Rc.У эмиттера может быть немного Re до самых отрицательных поставка. Почти наверняка у вас не будет ни Rc, ни Re, поскольку нет никакого способа получить из этого сигнал.

База будет как-то смещена; представим его как резистор Rb к напряжению смещения. Обычно рубль довольно большой, от 10К до половины. Мэг. Это могут быть два резистора, соединенных последовательно от + V к земле; то же самое.

Для проверки подключите вольтметр, как показано, положительным полюсом к коллектору и отрицательный к эмиттеру.С помощью зажима подсоедините один конец к основанию и на мгновение короткое замыкание базы на эмиттер — просто дотроньтесь до него и отпустите. Вольтметр должен показать внезапно увеличилось напряжение, так как вы только что выключили транзистор. Теперь используйте тот же провод с зажимом и прикрепите резистор 10 кОм к свободному конец. На мгновение коснитесь коллектора свободным концом резистора 10 кОм.

Вольтметр

должен показывать внезапное падение напряжения, потому что вы только что добавили большой ток базы.Обратите внимание, что хотя тест действительно вызывает большой ток, когда вы закорачиваете базу на коллектор, это почти никогда не будет фатальным для транзистора, если вы касаетесь провода ровно настолько, чтобы считывать показания вольтметра. НЕ пытайтесь сделать это с силовые транзисторы в усилителях мощности или с транзисторами, которые управляют трансформатор. Это безопасно с сигнальными цепями, которые имеют сопротивление между коллектор и блок питания.

Для PNP ситуация такая же, только полярности поменялись местами.Коллектор теперь более негативен, чем эмиттер и база. Используйте зажим, чтобы на мгновение прикоснуться к основанию, чтобы эмиттер; вольтметр перейдет на большее напряжение, потому что вы поворачиваете транзистор выключен. Затем прикоснитесь базой к коллектору и следите за вольтметр для индикации низкого напряжения ниже 1 В.

Если вы не получите ожидаемых изменений, либо транзистор неисправен, или что-то уже держит транзистор выключенным или включенным, и вы можете сделать хорошие догадки, каким образом что-то изменилось.

Как проверить, в порядке ли транзистор?

В этом уроке мы узнаем о том, как проверить транзистор в порядке или нет?

Для тестирования транзисторов следующие параметры: требуется

  1. Типы транзисторов, такие как NPN и PNP
  2. Детали контактов транзистора

Здесь мы берем пример транзистора NPN и PNP.

В Транзистор имеет три вывода, базу, эмиттер и коллектор.

А мы найдем изображение ниже для деталей контактов, мы можем узнать конфигурацию каждого контакта.

Здесь мы увидим конфигурацию Схема транзистора NPN BC547.

Сейчас мы возьмем простую батарею 3,3 или 5 В или источник питания для работы транзистор и сначала подключите правильное соединение, транзистор NPN всегда работать с прямым смещением, когда P будет подключен к положительной клемме аккумулятора он станет прямым смещением, и коллектор будет подключен к отрицательному светодиоду и Положительный светодиодный индикатор соединяется с положительным полюсом аккумулятора, и база будет подключена положительный полюс батареи через сопротивление, которое контролирует напряжение срабатывания.

  • Когда переключатель выключен — согласно приведенной ниже схеме, когда положительный полюс 3,3 В подключен к положительному светодиоду, а переключатель выключен, тогда транзистор находится в выключенном состоянии, а светодиоды не светятся, потому что нет завершающего пути между контактом заземления, транзистор размещен так, чтобы когда переключатель выключен из-за того, что эмиттер открыт для коллектора, связи нет, потому что этот светодиод не светится.
  • Когда переключатель включен — когда переключатель включен, клемма базы получает сигнал из-за того, что этот эмиттер на коллектор становится коротким, а отрицательный светодиод соединяется с землей, и светодиод будет светиться, и когда переключатель выключен, снова светодиод не светится через это процесс мы можем проверить транзистор в порядке или нет.

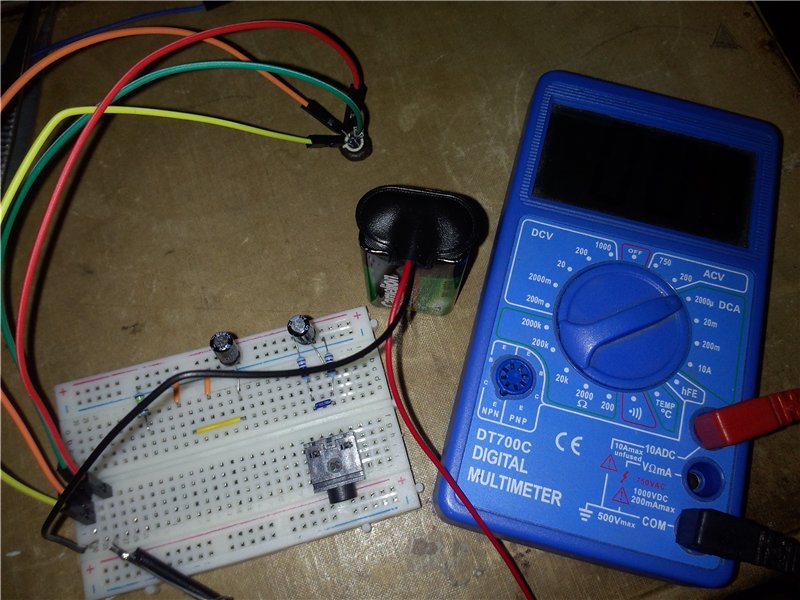

Проверка через мультиметр NPN

Вот если бы мы не привели и Ячейка 3V, затем мы можем проверить транзистор с помощью мультиметра, сначала проверьте техническое описание и подтвердите контакт транзистора, затем подключите положительный вывод мультиметра с клеммой P, которая является базой, а затем проверьте другую клемму с отрицательным Будет показано, что один — 0,7 В или 0,3 В, который является эмиттером, а другой будет показан более 1, это будет коллектор, если не будет показывать какую-либо ценность или сокращать свои средства транзистор неисправен.

Здесь мы увидим конфигурацию PNP BC557. Схема транзистора.

Сейчас мы возьмем простую батарею 3,3 или 5 В или источник питания для работы транзистор и сначала подключите правильное соединение в соответствии со схемой, в PNP Светодиод транзистора подключается к эмиттеру, а коллектор напрямую подключается к Положительный полюс батареи и база N подключены к отрицательной клемме через сопротивление.

  • Когда переключатель выключен — Согласно схеме ниже, когда отрицательный сигнал 3,3 В подключен к отрицательному светодиоду, а переключатель находится в положении ВЫКЛ, транзистор находится в выключенном состоянии, а светодиоды не светятся, потому что нет полного пути между положительным источником питания и положительным светодиодами, потому что есть Транзистор размещен таким образом, что при выключении переключателя из-за этого коллектор к эмиттеру открыт, так что нет подачи потока к светодиоду из-за того, что светодиоды не светятся.
  • Когда переключатель включен — когда переключатель включен, тогда базовая клемма получает сигнал из-за того, что питание коллектора будет проходить через эмиттер и станет завершающим путем для светодиода, поэтому светодиод будет светиться при включении, а когда переключатель выключен, тогда светодиод не будет светиться во время этого процесса, мы можем проверить, работает ли транзистор.

Через Проверка мультиметра PNP

  • Здесь, если у нас нет светодиода и элемента 3В, то мы можем проверьте транзистор с помощью мультиметра, сначала проверьте таблицу данных и подтвердите контакт транзистора, затем подключите отрицательную клемму мультиметра к клемме N которые являются базовыми, а затем проверьте другой терминал с отрицательным, будет показано один равен 0.7 В или 0,3 В, которые являются эмиттером, а другие будут показывать больше 1 этого будет сборщиком, если нет показа любое значение или короткое замыкание означает, что транзистор неисправен.

О EEE

У нас есть опыт проектирования на протяжении последних 40 лет. Закладка.

Как тестировать диоды и как тестировать транзисторы с помощью мультиметра?

Как проверить диоды?

Для специалиста по электронике очень важно уметь определять, исправен ли диод или нет, поскольку это позволит ему заставить электронные устройства работать должным образом.Однако это нужно знать не только техническим специалистам.

Для любителя электроники, который реализует схему или проверяет электронный проект, очень важно знать, есть ли какие-либо проблемы с электронными компонентами, которые он использует.

Существуют цифровые мультиметры (VOM), которые очень легко проверяют диод, потому что он уже поставляется с этой опцией с завода.

Я покажу вам типичный метод проверки диодов с аналоговым VOM (он также работает с цифровым мультиметром).Во-первых, селектор необходимо установить для измерения сопротивления (Ом) независимо от шкалы. Мы делаем следующий тест на картинке выше.

1 — Соедините зонд с красными выводами с анодом диода (сторона без полоски) и зонд с черными выводами с катодом (сторона с полосками).

VOM подает на диод постоянный ток. Если VOM показывает низкое сопротивление, это означает, что диод смещен в прямом направлении и работает нормально. Если это сопротивление очень высокое, это может быть признаком открытого диода и его необходимо заменить.

2 — Соедините красный провод зонда с катодом, а черный — с анодом. Как и в предыдущем случае, мы хотим, чтобы через диод протекал ток, но теперь в противоположном направлении (от катода к аноду).

Если показание показывает очень высокое сопротивление, диод ведет себя так, как ожидалось, потому что он смещен в обратном направлении и ток почти не протекает. Если показания показывают очень низкое сопротивление, это может означать, что диод неисправен и его необходимо заменить.

Примечание:

  • Красный зонд должен быть подключен к выводу того же цвета в мультиметре.
  • Черный щуп необходимо подключить к выводу того же цвета в мультиметре (общий).

Как проверять транзисторы

Для проверки транзисторов используется эквивалентная схема биполярного транзистора NPN и PNP . Эта эквивалентная схема состоит из двух диодов, и мы следуем той же методике, что и для проверки обычного диода.

Тестирование выполняется между выводом базы (B) и выводами E и C транзистора. Транзисторы NPN и PNP имеют противоположные методы.

Как и в случае с обычным диодом, если один из этих «диодов» (эквивалент транзисторных «диодов») не работает должным образом, мы должны заменить транзистор.

Примечание. Хотя этот метод очень надежен (99% во всех случаях), в некоторых случаях он не выполняется из-за характеристик транзистора или диода.Предлагается принять его как 100% надежный для практических целей.

Ой, похоже, что-то пошло не так.

/home/istanbulhairline/storage/framework/views/b5319231b18c8aa907b8da682ed49ca01fee2670.php ‘, массив (‘ __env ‘=> объект ( Factory ),’ app ‘=> ) объект ‘=> объект ( ViewErrorBag ),’ dil ‘=> объект ( Коллекция ),’ dils ‘=> null ,’ menu ‘=> объект ( Коллекция ),’ ceviriler ‘=> объект ( Коллекция ),’ sayfa ‘=> null ,’ hizmetler ‘=> объект ( Коллекция ),’ rehber ‘=> объект ( Коллекция ), ‘hizmet’ => объект ( Коллекция ), ‘kvkk’ => объект t ( Sayfa ), ‘sacekimi’ => объект ( Sayfa ), ‘iletisim’ => объект ( IletisimAyarlari ), ‘hakkimizda’ => объект Sayfa () ‘sosyal’ => объект ( Sosyal ), ‘blog’ => объект ( LengthAwarePaginator ))) в CompilerEngine.php строка 59 в View -> render () в Response.php line 38 на Ответ -> __ construct ( объект ( View )) в Router.php строка 615 Router -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 30 -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53 line 148 -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53 -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53 -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
в Collection.php строка 1563
в HandleExceptions -> handleError (8, ‘Undefined offset: 0’, ‘/ home / istanbulhairline / vendor / laravel / framework / src / Illuminate / Support / Collection.php ‘, 1563, массив (‘ key ‘=> 0)) в Collection.php строка 1563
в Collection -> offsetGet (0) в b5319231b18c8aa907b8da682ed49ca01.php line 16
at include (‘/ home / istanbulhairline / storage / framework / views / b5319231b18c8aa907b8da682ed49ca01fee2670.php’) в PhpEngine.php line 42
at CompilerEngine -> get (‘/ home / istanbulhairline / resources / views / tema / alt.blade.php’, array (‘__env’ => object ( Factory ), ‘app’ => объект ( Приложение ), ‘errors’ => объект ( ViewErrorBag ), ‘dil’ => объект ( Коллекция ), ‘dils’ => null , ‘menu’ => объект ( Collection ), ‘ceviriler’ => object ( Collection ), ‘sayfa’ => null , ‘hizmetler’ => объект ( Коллекция ), ‘rehber’ => объект ( Коллекция ), ‘hizmet’ => объект ( Коллекция ), ‘kvkk’ => объект ( Sayfa ), ‘sacekimi’ => объект ( Sayfa ), ‘iletisim’ => объект ( IletisimAyarlari ), ‘hakkimizda’ => объект ( Sayfa ), ‘ sosyal ‘=> объект ( Sosyal ),’ blog ‘=> объект ( LengthAwarePaginator ))) в представлении .php строка 137
в Просмотр -> getContents () в View.php строка 120
в Просмотр -> renderContents () в View.php строка 85
at Response -> setContent ( object ( View )) в Response.php line 206
at Router -> prepareResponse ( object ( Request ), object ( View )) в Router.php line 572
на конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в SubstituteBindings.php строка 41
at SubstituteBindings -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в VerifyCsrfToken.php line 65
at VerifyCsrfToken -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в ShareErrorsFromSession.php строка 49
at ShareErrorsFromSession -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в StartSession.php line 64
at StartSession -> handle ( object ( Request ), object ( Closure )) в конвейере Pipeline.php line 148
-> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в AddQueuedCookiesToResponse.php line 37
at AddQueuedCookiesToResponse -> handle ( object ( Request ), object ( Closure )) в Pipeline.php 104 903 -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в EncryptCookies.php line 59
at EncryptCookies -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в конвейере .php строка 102
at Pipeline -> then ( object ( Closure )) in Router.php line 574
at Router -> runRouteWithin Route ), объект ( Request )) в Router.php строка 533
at Router -> dispatchToRoute ( объект ( Request )) в Router32.php
на маршрутизаторе -> отправка ( объект ( запрос )) в ядре .php строка 176
at Kernel -> Illuminate \ Foundation \ Http \ {closure} ( object ( Request )) в Pipeline.php line 30
at Pipeline > Освещение \ Routing \ {closure} ( объект ( Запрос )) в TransformsRequest.php строка 30
в TransformsRequest -> handle ( объект ( Запрос объект), ( Закрытие )) в трубопроводе .php line 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline \ Routing \ {closure} ( объект ( запрос )) в TransformsRequest.php строка 30
в TransformsRequest -> handle ( объект (

71 запрос ), объект Замыкание )) в трубопроводе .php line 148

at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline \ Routing \ {closure} ( объект ( запрос )) в ValidatePostSize.php строка 27
at ValidatePostSize -> дескриптор ( объект ( объект ), 904 Замыкание )) в трубопроводе .php line 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline \ Routing \ {closure} ( объект ( запрос )) в CheckForMainastedMode.php строка 46
at CheckForMain maintenanceMode -> дескриптор ( объект ( запрос объект ), Замыкание )) в трубопроводе .php строка 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline — Illuminate \ Routing \ {closure} ( object ( Request )) в Pipeline.php line 102
at Pipeline -> then ( object ( Closure )) in Kernel.php строка 151
at Ядро -> sendRequestThroughRouter ( объект ( запрос )) в ядре .php строка 116
at Ядро -> дескриптор ( объект ( запрос )) в index.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
