Как проверить магнетрон микроволновой печи

Как проверить магнетрон микроволновой печи.

Содержание:

Что собой представляет магнетрон.

С какими проблемами можно столкнуться.

Правильная проверка магнетрона.

Правильная установка магнетрона.

Любой бытовой прибор, что используется нами в быту, имеет свой срок службы. Тоже самое касается и микроволновой печи. Чаще всего в ее работе можно столкнуться с тем, что если раньше еда разогревалась примерно за две минуты, то теперь нужно целых пять минут для разогрева того же блюда. В некоторых микроволновках бывает, проявляется проблема по-другому, вроде печь работает, но еда остается холодной. Причиной таких неисправностей чаще всего ставиться неисправный магнетрон. А магнетрон – это «сердце» микроволновой печи. Где же он находится и можно ли проверить его работоспособность?

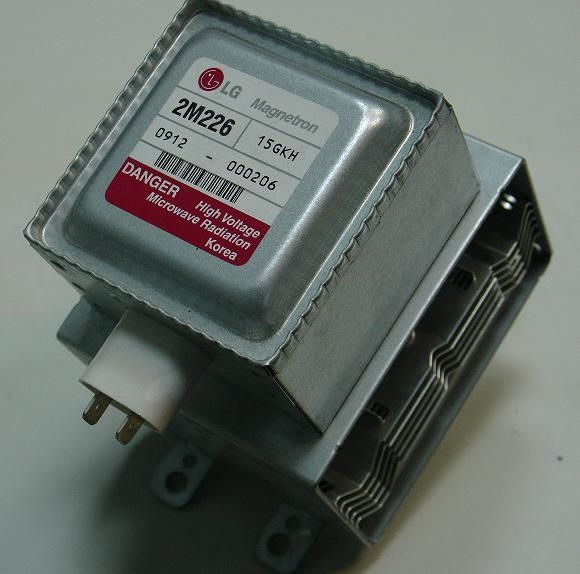

Что собой представляет магнетрон.

Сегодня на рынке много представлено моделей микроволновок, они все разные, по цвету, дизайну, габаритам и тому подобное. Но у них всех есть одна деталь, без которой не будет работать микроволновая печь даже самой известной и популярной фирмы-производителя. От того на сколько качественный магнетрон установлен в вашей микроволновой печи, будет зависеть на сколько качественно будет работать прибор.

Давайте попробуем разобраться, из чего состоит магнетрон?

По сути — это вакуумная трубка, внутри состоящая из нити накала, катода и анода. Снаружи анодного блока установлены постоянные магниты. Так же имеются металлические пластины в виде ребер, образующие радиатор для отвода тепла. Для образования направленного потока волн, анод изготавливают с наконечником, закрытым колпачком и образующим антенну. Питание на магнетрон подается через специальный разъем, состоящий из проходных конденсаторов и индуктивных выводов. Это является своего рода фильтром , снижающим проникновение СВЧ-излучения по выводам питания.

Простому потребителю сложно понять, как устроен магнетрон, его конструкцию может понять только мастер. Ремонт магнетрона это сложный процесс, поэтому самостоятельно лучше за него не браться. Ведь есть много нюансов при ремонте магнетрона, это знания, навыки и умения, специализированный инструмент и тому подобное. Именно по этой причине, если вы знаете или подозреваете, что причина поломки микроволновой печи в неисправном магнетроне, сразу же обращайтесь к специалисту – это самый идеальный вариант.

С какими проблемами можно столкнуться.

Если более подробно изучить конструкцию и устройство такой детали, как магнетрон, то становиться понятно, что есть случаи, когда не весь он выходит из строя, а какая-то отдельная деталь, которую собственно нужно определить и отремонтировать. Мастера выделяют несколько основных поломок магнетрона. Как же проверить работоспособность магнетрона, чтобы понять, в чем причина поломки.

Начинать, конечно, нужно с внешнего осмотра самой микроволновки. Если вы заметили какие-то потемневшие места, оплавленности, или при работе слышен треск, наблюдается искрение, то возможно имеется прогорание колпачка, закрывающего антенну излучателя. В данном случае часто страдает защитная слюда, закрывающая анод, а иногда и куплер (грибочек на который ложится тарелка). Эти детали имеются в продаже и доступны к замене.

Но, стоит понимать, что не все неисправности можно диагностировать самому. Именно по этой причине нужно вызывать мастера или отвести прибор в сервисный центр, где вам смогут провести качественную и профессиональную диагностику неисправности и если вы не будете против, и ремонт микроволновой печи.

Правильная проверка магнетрона.

Как правило, если в микроволновой печи вышел из строя магнетрон, то его нужно менять, а замена такой детали стоит дорого, поэтому чаще потребителю выгоднее купить новую СВЧ-печь. Но, не нужно сразу же бежать в магазин. Для начала требуется выяснить точно вышел из строя магнетрон или причина поломки совсем в другой детали. Для этого вам потребуется выполнить следующие действия:

1. Самое первое и обязательное правило – это прибор должен быть выключен из сети.

2. Снимаем защитный кожух микроволновой печи.

3. Добираемся до магнетрона и снимаем клеммы с его выводов.

4. С помощью мультитестера замеряем сопротивление на контактах магнетрона. Оно должно быть очень маленьким, почти накоротко. Если тестер показывает бесконечность – это говорит о перегорании нити накала, магнетрон не ремонтопригоден и подлежит замене.

5. Далее замеряем сопротивление между хотя бы одним выводом магнетрона и его корпусом.

Оно должно быть очень велико, почти бесконечность. Если же это не так – проблема с проходными конденсаторами. Их можно заменить, но для этого нужно подбирать подходящего донора или заниматься реставрацией, что сложно и самому лучше не делать. Емкость проходных конденсаторов или подаваемое высокое напряжение на клеммы магнетрона можно замерить лишь специальными приборами. Поэтому и в этом случае придется обращаться в специализированный сервисный центр.

Обратите внимание! Явными признаками того, что сломан именно магнетрон, являются несвойственные микроволновой печи звуки, дым и искры. После таких явных признаков неисправности СВЧ-печь лучше не использовать.

Правильная установка магнетрона.

В некоторых случаях магнетрон все же лучше заменить, и речь идет о дорогих микроволновых печах, в которых дешевле обойдется замена магнетрона. Для ремонта такой дорогостоящей техники лучше всего воспользоваться услугами сервисного центра по ремонту бытовой техники. Только в случае, если вы имеете специальные знания и понятие о том, что и как нужно делать, можете продолжать.

Если вы все же намерены самостоятельно менять деталь, то для начала нужно правильно выбрать магнетрон.

Особое внимание нужно обратить на то, что бы мощность совпадала, все контакты подходили и были все необходимые отверстия для крепления. Если вы не обратите на это внимание, то вы потратите деньги на совершено ненужную деталь.

После покупки магнетрона, его необходимо установить, в этом нет ничего сложного, ведь в нем есть только два основных контакта. Сложности вроде и нет, но все же нужно проверить такие части устройства:

На магнетроне диаметр антенны должен соответствовать диаметру заводской.
Проследите, чтобы новый магнетрон хорошо прилегал к волноводу.

Антенна нового магнетрона должна быть такой же длины, как и старого.

Если для вас все это сложно, и вы боитесь доломать дорогой для вас прибор, то правильнее всего будет обратиться в сервисный центр, где специалисты вам и правильно деталь подберут и выполнят профессионально ее установку.

Как проверить, работает ли магнетрон в микроволновке?

К сожалению, у всякой техники есть свой срок службы, и микроволновые печи не являются исключением. Порой мы сталкиваемся с тем, что на разогрев блюда начинает уходить больше времени, чем обычно. А порой устройство внешне работает исправно, но еда так и остается холодной. Часто причиной такого поведения микроволновки, является неисправный магнетрон. Где же находится эта деталь и как ее проверить?

Что такое магнетрон

Микроволновки могут сильно различаться между собой, но есть одна деталь, без которой не сможет работать ни одна существующая модель, будь то Самсунг, Филипс или другая известная марка.

Именно от качественного магнетрона и зависит вся работа СВЧ-печи.

Из чего же состоит эта деталь?

Для излучения волн прибор оснащен специальной антенной.
Для изоляции антенны от рабочей поверхности используется специальный цилиндр, изготовленный из качественного металла.
За распределение магнитных полей отвечает особый магнитопровод.
А вот за распределение потоков отвечают магниты.
Для того чтобы деталь не перегревалась, важной комплектующей для нее является радиатор.
Чтобы излучения микроволновой печи не приносили вреда, магнетрон оснащен специальными фильтрами.

Схема устройства магнетрона

Такая конструкция как магнетрон, понятна только профессионалам. Ремонтировать ее самостоятельно – процесс трудоемкий и неблагодарный. Если вы уверены в том, что проблема именно в нем, лучше обратиться к специалисту.

Какие проблемы могут возникнуть

Изучив устройство магнетрона, становится понятно, что из строя выходит не вся деталь. Возможно, не работает какая-то из его частей, что и необходимо установить. Существует несколько распространенных причин поломки. Как проверить магнетрон и узнать, где именно кроется неисправность?

Одной из важных составляющих магнетрона является специальный колпачок, который сохраняет вакуумность трубы. Если проблема в нем, то заменить его не составит труда.
Если деталь перегревается, то значит, из строя вышел радиатор.
Из-за перегрева может произойти обрыв нити накаливания. Для диагностики этой неисправности потребуется специальный тестер. В рабочем состоянии нить показывает напряжение 5-7 Ом. Если она вышла из строя, то напряжение упадет до 2-3 Ом, если же произошел обрыв, то прибор покажет бесконечность.
Поломка фильтра проверяется тестером. Если деталь исправна, прибор покажет бесконечность, в случае поломки – вы увидите численное сопротивление.

Существуют поломки, которые вы не сможете диагностировать самостоятельно. Для этого необходимо обладать не только знаниями, но и специальным оборудованием.

Как проверить магнетрон

Цена замены этой детали настолько высока, что многие предпочитают приобрести новую микроволновку, а не ремонтировать старую. Прежде чем отправить испортившийся прибор на помойку, необходимо убедиться в том, что проблема именно в этой дорогостоящей детали. Для этого необходимо проделать определенные манипуляции:

Первое, что вы должны сделать, чтобы проверить магнетрон – это отключить питание в микроволновке, выключив устройство из сети.
Осмотрите внутренние стенки микроволновой печи. В случае неисправности магнетрона, вы обнаружите оплавленные участки, потемневшие или сгоревшие стены.
Если внешних признаков нет, необходимо произвести диагностику тестером.
Проверьте, исправен ли предохранитель.

Основными признаками того, что магнетрон вышел из строя, являются странные звуки, дым или искры из печи. После таких внешних проявлений микроволновка перестает корректно работать.

Устанавливаем новую деталь

Если у вас дорогостоящая модель СВЧ, то разумней все же заменить поломавшуюся деталь, а не покупать новую печку. Конечно, лучше всего обратиться в сервисный центр, но можно попробовать произвести замену самостоятельно.

Покупая новый магнетрон, обратите внимание на то, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. В противном случае вы рискуете приобрести бесполезную деталь.

Подсоединить новый магнетрон не составляет труда, так как он имеет всего два основных контакта. Подробная информация обо всех обозначениях есть на схеме, главное, проверить соответствие следующих частей устройства:

Антенна должна соответствовать диаметру заводской.
Следите за плотным прилеганием нового устройства к волноводу.
Длина неисправной антенны должна соответствовать новой.

Лучше всего, выкрутить старую деталь и отправиться в сервис с ней, чтобы специалисты подобрали вам нужную.

Заключение

Микроволновка – незаменимая помощница на любой кухне. С ее помощью можно и быстро подогреть еду, и приготовить вкусное блюдо. Поломка этого технического чуда вызывает некоторый ступор и парализует привычный ритм жизни. Многие из существующих неисправностей СВЧ можно решить самостоятельно, но если из строя вышел магнетрон, обратитесь к специалисту. Производить ремонт самостоятельно опасно не только для техники, но и для вас.

Как проверить магнетрон в микроволновке

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

Как устроен магнетрон

На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

Цилиндрического медного анода, поделённого на 10 частей.
В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

Как устроен магнетрон, схема.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
Перегорание нити накала.
Разгерметизация магнетрона вследствие перегрева.
Пробой высоковольтного диода.
Сгорел высоковольтный предохранитель.
Нет контакта в термопредохранителе.
Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Измерение сопротивления омметром.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Замена магнетрона

Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.

Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.

Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.

При покупке нового магнетрона необходимо, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. Если хотя бы одно из условий не совпадает — вы приобрели не годную вам деталь.

Полезные советы

Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

На видео: ремонт колпачка магнетрона:

Ремонт колпачка магнетрона или когда микроволновка искрит.

Watch this video on YouTube

тест почти элементарен, если есть приборы

Люди не мыслят существования без комфорта, которое обеспечивает всевозможная умная техника. Например, быстрое приготовление пищи значительно облегчает жизнь человека, экономит время, которого почему-то всегда недостаточно. Одним из таких незаменимых приборов на кухнях давно стала микроволновая печь, исполняющая свои обязанности в считаные минуты. Однако у любых устройств — сложных или простых — случаются поломки, и здесь нет исключений. Источником проблем с микроволновкой становится генератор волн, которые нагревают пищу. Нередко разгадать загадку неработающего прибора можно самостоятельно, так как проверить магнетрон можно, при этом даже выходить из дома не придется.

Знакомство с магнетроном

Любая СВЧ-печь оснащается этим устройством — мощным электровакуумным прибором — лампой, чья функция — выработка микроволн. Они появляются в результате взаимодействия магнитного поля и потока электронов, создаваемых магнетроном. Благодаря ему в движение приходят молекулы воды в продуктах. Результат этих хаотических колебаний — почти мгновенный разогрев пищи.

Элемент из элементов

Главная деталь СВЧ-печи состоит из:

антенны, излучающей микроволновую энергию;
кольцевых магнитов, распределяющих магнитное поле;
магнитопровода, пропускающего и распределяющего магнитный поток;
радиатора, рассеивающего тепло, предохраняющего прибор от перегрева;
разъема с двумя контактами, предназначенными для подключения питания;
термопредохранителя, защищающего устройство в случае перегрева;
фильтров, ограничивающих распространение СВЧ-излучения;
цилиндра, изолирующего антенну от корпуса магнетрона.

Так как устройство магнетрона никак нельзя назвать элементарным, его способен отремонтировать только профессионал, самостоятельные попытки реанимировать элемент обычно не рекомендуются. Однако понять, что стало виновником «аварии», под силу любому владельцу микроволновой печи. Львиная доля возникающих неисправностей (около 90%) связана именно с работой магнетрона. Нельзя исключать и срок эксплуатации, ведь любой кухонный прибор вынужден практически ежедневно выполнять свои обязанности.

Симптомы потенциальных проблем

Магнетрон — небольшой, но достаточно сложный и дорогой прибор, он может отказаться нагревать продукты по нескольким причинам. Из строя обычно выходит одна из частей устройства, и здесь важно корректное ее определение. Есть несколько распространенных причин для отказа микроволновки, но не со всеми неисправностями могут справиться даже в специализированных мастерских. Чаще требуется замена магнетрона, выявить такой случай — задача, подвластная хозяевам.

Признаки неисправности микроволновой печи:

Прекращение подогрева. Есть 2 варианта: прибор работает, однако абсолютно не греет, но иногда он функционирует, но не постоянно, а периодически.
Появляется искрение либо дым.
На внутренних стенках прибора обнаруживаются оплавленные участки.
СВЧ-печь во время работы издает непривычные звуки — гудит, жужжит.

Любой из этих фактов — причина, указывающая на наличие каких-либо неисправностей. В таких случаях необходима срочная диагностика и последующий ремонт. Однако некоторые ЧП исправить не удастся. К безнадежным случаям относятся такие ситуации:

нарушение вакуума;
обрыв/перегорание накала;
отсутствие генерации тока, несмотря на наличие напряжения и целостности нити накаливания;
короткое замыкание из-за пересечения анода и катода.

Вероятные неисправности

Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети. Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.

Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.

Сложный состав небольшого устройства — причина множества «подозреваемых», ремонт которых может быть как простым, так и не очень. Нередко строй покидают основные элементы — поврежденные диоды, конденсаторы, предохранители, трансформаторы. Присущи поломки и героям этой статьи.

«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:

Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.
Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.

Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.

Как устраняются неисправности?

Единственный вариант, оптимальный для домашних мастеров, — извлечение поломанной детали и ее замена новым элементом. Ту же работу чаще делают и специалисты, так как большая часть составляющих чаще вовсе не подлежит ремонту. Замену осуществляют по такому алгоритму:

микроволновку отключают от электросети;
дают время трансформатору на разрядку — в районе 5 минут;
от неисправной детали отсоединяют клеммы, затем ее удаляют;
на ее место ставят исправный элемент.

Главное условие — полное соответствие электрической схеме устройства. Любая вольность станет причиной незамедлительного выхода СВЧ-печи из строя. К самым важным операциям относят подключение (и извлечение) конденсатора, трансформатора. Корректное расположение клемм — второй важный фактор. Неправильное подсоединение станет причиной поломки уже нескольких деталей, а ремонт значительно усложнится, либо станет невозможным.

Если диагностирована поломка электроники, то самостоятельные работы — табу, так как только вмешательство профессионалов обеспечит дальнейшее безотказное функционирование прибора, и магнетрона — в частности.

Так как проверить магнетрон без измерительных приборов не получится, то универсальный мультиметр, позволяющий измерить напряжение, силу тока и сопротивление, — тот необходимый инструмент, без которого подобная работа невозможна.

Подскажет, где можно наткнуться на неисправность, этот видеоролик:

Видео загружается…

Правильная проверка магнетрона на работоспособность

Сердцем любой микроволновой печи является магнетрон. Это мощный электровакуумный прибор, отвечающий за нагрев пищи. Он излучает микроволны, которые воздействуют на молекулы воды и тем самым повышают температуру продуктов до степени готовности за короткое время. Нередко проблемы в работе СВЧ печи связаны именно с неисправностью магнетрона. Новая деталь стоит достаточно дорого, и чаще всего владельцы техники решаются на приобретение новой микроволновки. Сегодня мы поговорим о том, как определить, действительно ли проблема скрывается в магнетроне. Чтобы сделать это, не обязательно обращаться в профессиональным специалистам. Все выполнимо в домашних условиях.

Магнетрон как проверить на исправность

Несмотря на огромное количество микроволновых печей, присутствующих на украинском рынке, все они имеют одну деталь, которая является практически неизменной — и это магнетрон. Его устройство достаточно сложное, и неопытному человеку будет тяжело разобраться в схеме такого прибора. Из основных элементов магнетрона можно отметить антенну в металлическом цилиндре-изоляторе, магниты и магнитопровод, радиатор, специальные фильтры. Самостоятельно починить такое устройство без особых знаний и навыков не получится. К счастью, магнетроны не очень часто выходят из строя в современных СВЧ печках.

К числу наиболее популярных поломок, связанных с работоспособностью магнетрона, можно отнести:

перегрев — свидетельствует о проблемах с изоляцией, которую придется заменить;
обрыв нити накаливания — определяется с помощью тестера, который должен показывать сопротивление 5-7 Ом;
выход из строя фильтров — измеряется также с помощью прибора, который покажет бесконечность, если деталь исправна.

Как видите, в большинстве случаев для определения причины выхода из строя магнетрона можно обойтись обычным измерительным прибором, который определяет сопротивление. Однако бывают ситуации, когда не обойтись без специфического оборудования, и тогда лучше позвать на помощь профессионалов.

Как проверить магнетрон в микроволновке и СВЧ печи

О том, что магнетрон вашей СВЧ печи вышел из строя, могут говорить такие признаки:

прекращение подогрева, абсолютное или периодическое;
образование дыма или искр;
обнаружение оплавленных участков внутри камеры;
нехарактерные для обычного режима работы звуки.

Все это говорит о том, что в устройстве произошла некая поломка, которую нужно обязательно устранить. От этого зависит не только дальнейшая работоспособность печки, но и ваша личная безопасность. Поэтому при обнаружении любых указанных выше признаков обязательно отключите микроволновку от сети питания и дайте ей остыть. Не открывайте сразу же камеру, особенно если заметили там искры или огонь.

Проверка магнетрона на работоспособность производится двумя способами: визуальным и с помощью мультитестера. В первом случае достаточно осмотреть внутренние стенки печи. Чаще всего поломка магнетрона сопровождается потемнение поверхностей, образованием на них оплавленных участков. Обнаружив подобные следы, можно переходить к разборке микроволновки. Для этого нужно:

снять защитный кожух;
отключить клеммы с выводов магнетрона;
замерить сопротивление.

Если мультитестер показывает бесконечность на контактах, значит, перегорела нить накала. Данная поломка не ремонтируется, магнетрон подлежит замене. Если сопротивление между одним из выводов и корпусом не равно бесконечности или очень большим числам на экране прибора, это означает, что проблема связана с проходными конденсаторами. Их можно заменить, но существуют сложности в правильном подборе деталей, поэтому такую работу лучше доверить опытным мастерам.

Владельцам дорогих микроволновых печей специалисты рекомендуют соглашаться на полную замену магнетрона, даже если проблема поддается ремонту. Использование нового излучателя надежнее и безопаснее, чем эксплуатация восстановленного прибора. Если же ваша печь недорого стоит и уже давно «на службе», то оптимальнее будет приобрести новую, чем тратиться на ремонт или замену вышедшего из строя магнетрона.

Как проверить магнетрон для микроволновки самсунг

Как проверить магнетрон в микроволновке

Как устроен магнетрон

Цилиндрического медного анода, поделённого на 10 частей.
В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Как устроен магнетрон, схема.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
Перегорание нити накала.
Разгерметизация магнетрона вследствие перегрева.
Пробой высоковольтного диода.
Сгорел высоковольтный предохранитель.
Нет контакта в термопредохранителе.
Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Измерение сопротивления омметром.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Замена магнетрона

При покупке нового магнетрона необходимо, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. Если хотя бы одно из условий не совпадает — вы приобрели не годную вам деталь.

Полезные советы

Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

На видео: ремонт колпачка магнетрона:

Ремонт колпачка магнетрона или когда микроволновка искрит.

Watch this video on YouTube

Микроволновая печь с шумом — какие детали проверять

Моя микроволновая печь GE издает шум во время работы. Иногда это гудение, а иногда гудение. Это может произойти, когда микроволновая печь включена или выключена. Что может вызвать этот шум и как его исправить?

В микроволновой печи есть детали, которые из-за износа или неисправности могут вызывать странные звуки. Ниже приведены детали, которые могут вызвать шум в микроволновой печи. (Если слышны шумы из вашей микроволновой печи, лучше прекратить ее использование до тех пор, пока она не будет отремонтирована, если это представляет угрозу безопасности.)

Обратите внимание: Если вы выберете, вы можете устранить неполадки в микроволновой печи, чтобы выяснить, какая часть вызывает шум. Как только вы узнаете, какая деталь вызывает шум, вы можете удалить и заменить деталь. Однако, поскольку микроволновые печи недороги, с финансовой точки зрения разумнее приобрести новую микроволновую печь, а не покупать новые детали и тратить время на ее ремонт.

ВНИМАНИЕ: При поиске и устранении неисправностей микроволновой печи необходимо проявлять особую осторожность, поскольку высокое напряжение все еще может присутствовать даже после того, как микроволновая печь отключена от источника питания.При работе с микроволновой печью отключите ее от сети на несколько часов, прежде чем пытаться разобрать ее для устранения неполадок. Это сделано для дополнительной безопасности, поскольку для рассеивания высокого напряжения может потребоваться время. ОТКЛЮЧИТЕ МИКРОВОЛНУ ПЕРЕД РАЗЪЕМОМ!

Используйте мультиметр при поиске неисправностей и тестировании компонентов в микроволновой печи. Это покажет вам, действительно ли какая-то деталь неисправна или ее нужно просто очистить или переместить.

Что может вызвать шум, создаваемый микроволнами?
1: Вибрация / дребезжание дверцы микроволновой печи
2: Поворотный столик для микроволновой печи
3: Шум вытяжного вентилятора
4: Магнетрон / трубка микроволновой печи
5: Вентилятор микроволновой печи
6: Микроволновый вентилятор Двигатель

1: Вибрация / дребезжание дверцы микроволновой печи
На дверце микроволновой печи могут быть изношены петли или проставки, которые заставляют дверцу вибрировать во время работы микроволновой печи. Проверьте дверь, чтобы убедиться, что она не болтается. При обнаружении ослабления снимите дверцу и проверьте, не изношены ли петли или какие-либо прокладки на дверце. Замените части дверцы или замените всю микроволновую печь.

2: Поворотный столик для микроволновой печи
Маленький двигатель, который вращает пластину внутри микроволновой печи, может изнашиваться и вызывать шумы. Эту деталь довольно легко заменить. Снимите и замените двигатель поворотного стола, если будет обнаружена неисправность.

3: Шумный вытяжной вентилятор вытяжки
Если у вас есть вытяжка над микроволновой печью, проблема может быть в вытяжном вентиляторе над ней.Чтобы узнать, гудит ли микроволновая печь или вентиляция вытяжки, запустите микроволновую печь при ВЫКЛЮЧЕННОМ выпуске вытяжки. Если шум прекратился, узнайте, как исправить шумный выхлоп вытяжки здесь.

4: Микроволновый магнетрон / трубка
Магнетрон в микроволновой печи выходит из строя, если слышен высокий, громкий гудение или жужжание. Что делает магнетрон? Это создает частоту, необходимую для приготовления пищи. Эта часть находится под высоким напряжением и генерирует тепло, которое производит микроволновая печь. Мы рекомендуем, если магнетрон / трубка неисправен, обратиться в ремонтную компанию для замены магнетрона.Возможно, имеет смысл заменить всю микроволновую печь, поскольку стоимость может быть выше, чем стоимость новой микроволновой печи.

5: Вентилятор микроволновой печи
Вентилятор, установленный в вашей микроволновой печи для более быстрого и качественного приготовления пищи, может быть погнут, изношен, запылен или ненадежен. Проверьте вентилятор (если применимо), снимите и замените его, если вы обнаружите, что вентилятор неисправен.

6: Электродвигатель микроволновой мешалки
Эта металлическая лопасть распределяет микроволновую энергию путем вращения. Именно эта часть обеспечивает равномерное приготовление пищи.Когда двигатель мешалки изнашивается, он начинает издавать скрежет. Снимите и замените двигатель, если обнаружите, что он неисправен.

Детали для СВЧ можно найти здесь: Запасные части для СВЧ

GE, Hotpoint, RCA — Ремонт СВЧ — Скрежет и гудение

Ремонт и диагностика микроволновой печи — шум, проблемы с вентилятором — Whirlpool, Maytag, Sears

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — DIY Repair Assistant

Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования. Связаться здесь
Еще советы, хитрости, идеи, ремонт «Сделай сам»:

Как отремонтировать неработающую микроволновую печь

Если ваша микроволновая печь не работает должным образом , вот несколько советов по поиску и устранению неисправностей. Если микроволновая печь не включает «нет питания» , это может означать проблему с розеткой GFCI, перегоревший предохранитель или неисправный дверной выключатель. Если захлопнул дверцу микроволновой печи , вы слышите жужжание микроволновой печи , но не нагревает , вы видите искр в микроволновой печи или проигрыватель не поворачивает , мы покажем вам, что делать .Наше справочное руководство по ремонту поможет вам отремонтировать микроволновую печь .

Если ваша микроволновая печь не работает или включается как обычно:
1 — Убедитесь, что микроволновая печь подключена к розетке.
2 — Убедитесь, что GFCI не срабатывает в электрической розетке
3 — Убедитесь, что выключатель, управляющий этой розеткой, не сработал.

Проверка и сброс выхода GFCI, если микроволновая печь не работает

Если 3 пункта выше были проверены, продолжайте следовать руководству по ремонту микроволновой печи ниже…

Перегорел предохранитель для СВЧ

Если на микроволновую печь подается питание и она не работает, скорее всего, вышел из строя предохранитель.
Предохранитель для микроволн — это предохранительное устройство, которое останавливает прохождение электрического тока к микроволнам.
Если предохранитель перегорел, микроволновая печь не будет работать , пока предохранитель не будет удален и заменен.
Вы можете проверить предохранитель для микроволновой печи с помощью мультиметра, проверив целостность цепи. Если нет непрерывности, замените.

Замена предохранителей для СВЧ

Неисправность дверного переключателя микроволновой печи

Микроволновая печь может не работать, если дверной выключатель неисправен .
В вашей микроволновой печи есть небольшой выключатель, который закрывается при закрытии дверцы.
Если дверной переключатель неисправен, микроволновая печь не включается.
Используйте мультиметр и проверьте дверной выключатель микроволновой печи. Если вы обнаружите, что он плохой, удалите и замените его.

Дверной выключатель для микроволновой печи

Дверца микроволновой печи захлопнулась, теперь не работает

Если у вас хлопнула дверца микроволновки, а микроволновка не включается, скорее всего перегорел предохранитель .
Проверить предохранитель , при необходимости снять и заменить.
Вы можете проверить предохранитель для микроволновой печи с помощью мультиметра, проверив целостность цепи. Если нет непрерывности, замените. (См. Изображение предохранителя для СВЧ-излучения выше)

В микроволновой печи есть искры

Это может означать, что у вас есть посуда или кусок металла в микроволновой печи. Выключите микроволновую печь и подождите около 5 минут, прежде чем убирать металлический предмет в микроволновую печь, чтобы избежать ожога.
Проверьте внутреннюю часть микроволновой печи. Возможно, еда забрызгала стенки микроволновой печи, и она может продолжать готовиться. Это может вызвать искры внутри микроволновой печи. Очистите микроволновую печь от остатков пищи.
Если в микроволновой печи есть искры и в ней нет металлических предметов, возможно, у вас неисправная деталь. Мощность микроволн может концентрироваться в определенной области микроволн . Когда это происходит, скорее всего, микроволновая мешалка не работает.
Также проверьте высоковольтный диод , так как он может закоротить . Высоковольтный диод можно проверить с помощью омметра, чтобы определить необходимость его замены.

Микроволновая печь Замена магнетрона и диода

Микроволновая печь гудит и не нагревает

Когда ваша микроволновая печь не нагревает , но вы слышите жужжание или гудение , наиболее вероятной проблемой является силовой диод . Диод в вашей микроволновой печи пропускает электричество в одном направлении и блокирует поток в противоположном направлении. Ваша микроволновая печь не будет выделять тепло, и вы услышите жужжание, когда диод неисправен.
Еще одна деталь в вашей микроволновой печи, которая может быть неисправна, — это высоковольтный конденсатор . Конденсатор в вашей микроволновой печи накапливает электричество. Плохой конденсатор может быть причиной того, что микроволновая печь не нагревается, и вы слышите жужжание. Придется заменить неисправный высоковольтный конденсатор, чтобы микроволновая печь снова заработала. Будьте осторожны, поскольку конденсаторы могут накапливать энергию и вызывать электрошок.
Магнетрон тоже может быть плохим . Проверяйте это с осторожностью.

Конденсатор для СВЧ

Поворотный столик для микроволновой печи не вращается

Синхронный циркуляционный двигатель микроволновой печи

Микроволновая печь выключается через 3 секунды

Это может быть неисправная или неисправная деталь вашей микроволновой печи .
У вас может быть неисправный дверной выключатель, неисправна основная плата управления и несколько других деталей, которые могут вызывать отключение микроволновой печи.
Посетите нашу страницу здесь, чтобы узнать о Как исправить выключение микроволновой печи через 3 секунды .

Все вышеперечисленные методы ремонта микроволн будут работать на GE , Kenmore , Sharp , Samsung , LG , Oster , Danby , Westinghouse , Panasonic Dawlance , 9000 , IFB , Whirlpool микроволновые печи и другие.

Нужна лампочка для микроволновой печи или другого прибора? Вот наше Руководство по замене лампочек .

Некоторые микроволновые печи не требуют ремонта. Автономные микроволновые печи обычно бывают одноразовыми и стоят меньше 100 долларов. Если у вас есть встроенная микроволновая печь с вентиляционной системой фильтрации, расположенная над плитой, ее стоит отремонтировать. Когда дело доходит до покупки запасных частей, посчитайте, сколько вы заплатили за микроволновую печь. Возможно, вам будет лучше купить новую микроволновую печь .

Новые микроволновые печи

ПРЕДУПРЕЖДЕНИЕ: Даже если ваша микроволновая печь отключена от сети, она может вызвать поражение электрическим током.Будьте осторожны при ремонте микроволновой печи.

Пожалуйста, поделитесь нашими проектами по ремонту DIY:

Замените магнетрон в GE Microwave (Spacemaker)

Недавно моя микроволновая печь GE Space-maker (7 лет, модель JVM1631BB) перестала нагревать пищу. Когда я запускаю, он работает так, как будто он нагревает еду, но не нагревает еду. Проведя небольшое исследование в Интернете, я обнаружил, что в основном это вина магнетронной трубки внутри СВЧ. А также обнаружил, что на эту деталь действует расширенная гарантия сроком на 10 лет, что я нашел в руководстве пользователя, которое я загрузил с веб-сайта GE (см. Ссылку ниже).

Сначала я назначил встречу с сервисным отделом GE. Когда я начал выяснять, во сколько ребятам из GE придется решить эту проблему, я обнаружил, что это будет стоить мне более 220 долларов. Вот это да !! Я был шокирован, новенькую микроволновую печь Over the Range можно купить за 200 долларов и выше. После еще нескольких поисков в Интернете я позвонил в отдел запчастей GE (888-239-6832) , они взяли серийный номер микроволновки и были счастливы отправить мне деталь с магнетронной трубкой. Запчасть прибыла в течение 2 рабочих дней.

После того, как деталь пришла, я не был уверен, что нужно для ее замены в СВЧ. Я решил попробовать заменить деталь сам с помощью друга. Я рад сообщить, что мы успешно заменили магнетронную трубку в микроволновой печи. Это было непросто, около 2 часов ушло на то, чтобы разобрать СВЧ, все вскрыть, заменить и поставить обратно. Если у вас нет мотивации сэкономить немного денег, вам не следует пытаться это сделать.

Вот шаги, которые мы предприняли, чтобы заменить его

Предупреждение: я не электрик и не ремонтник, следующие шаги основаны на моем опыте. Будьте осторожны при обращении с конденсатором и другими деталями.

Отключите микроволновую печь хотя бы за несколько часов до
Снимите микроволновую печь с плиты над духовкой, кто-нибудь, удерживая микроволновую печь от земли, открутите винты из шкафа
Снимите верхнюю крышку микроволновой печи
Обязательно держите винты правильно в таком месте, где вы помните, что куда идет.
Убедитесь, что конденсатор разряжен. Руководство GE внутри микроволновой печи сообщает, что конденсатор разрядится в течение 30 секунд после выключения.В качестве меры предосторожности проверьте напряжение на конденсаторе, чтобы убедиться в отсутствии электричества.
Снимите другие панели вокруг части магнетрона
Вам нужно удалить много соединительных проводов, следует внимательно записать, что где идет
Если возможно, сделайте цифровые фотографии, чтобы вернуться к ним, когда соберете все вместе
Возможно, вам потребуется снять трансформатор, чтобы легко снять и заменить магнетрон. Если вы не можете легко удалить магнетрон, снимите нижнюю панель микроволновой печи и снимите трансформатор
Теперь должно быть легко снять магнетрон
Заменить новый магнетрон и прикрутить.Нам пришлось переставить одну внешнюю часть со старого магнетрона на новый, потому что у нового этого не было. Убедитесь, что и старый, и новый точно такие же
Убедитесь, что все провода правильно подключены.
Теперь вставьте трансформатор и прикрутите его
Установить панель конденсаторов и прикрутить
Возможно, сейчас самое время проверить микроволновую печь, чтобы убедиться, что она работает нормально.
Теперь накрываем верхние панели и начинаем все прикручивать
После того, как все собрано, верните микроволновку выше диапазона, установите винты сверху

Обновление от 10.06.2010. Прочтите следующие важные мысли от Bigluke…

(1) Во-первых, мастер по ремонту GE был очень любезным и услужливым и сказал мне, что когда гаснет магнетрон, почти всегда гаснет и диод. Итак, замените диод, на который гарантия не распространяется. Как говорили другие, это черный провод, который входит в конденсатор и подключается другим концом к корпусу.

(2) БУДЬТЕ ОСТОРОЖНЫ, собирая все вместе … Хорошо просушите все провода внутри микроволновой печи. Я ремонтировал сам, он проработал минут пять, потом начал издавать такой же шум.Оказалось, что я не засунул провода, идущие от магнетрона к конденсатору и другому оборудованию, достаточно далеко, и они коснулись корпуса микроволновой печи, когда я собрал его обратно. Когда я использовал микроволновую печь, провод фактически прожигал свою изоляцию, потому что он пропускал ток через микроволновую раму. К счастью, никто не пострадал. Так что засуньте туда свои провода подальше. Меня поражает, что они использовали такую тонкую изоляцию, что такое могло случиться …

Обновление от 06.09.2012

Похоже, GE в последнее время не отправляет магнетрон звонящим и настаивает на том, чтобы технический специалист GE отремонтировал сломанную микроволновую печь. Как предположили некоторые читатели, вы все равно можете купить магнетрон извне, который подходит вашей модели, и вы можете заменить его самостоятельно. Это все равно сэкономит сотни долларов на новой микроволновой печи.

Проверка исправности магнетрона микроволновой печи

Случаи, когда разогрев еды происходит дольше обычно, или печь работает по внешним признакам, а свою основную функцию не выполняет, знакомы многим. Так происходит из-за сбоев в работе магнетрона. Эта деталь находится в каждой микроволновке, независимо от модели и стоимости. Без нее качественная работа просто невозможна.

Что такое магнетрон

Внутренний компонент, представляющий собой электронную лампу с мощностью, позволяющей быстро разогревать пищу. Магнетрон образовывает микроволны, которые влияют на молекулярную составляющую продуктов. Такое воздействие возможно благодаря работе магнитного поля и обилию электронов.

В основном мощность микроволновых печей достигает 800 Вт, которые могут закипятить воду в стакане за пару минут. Существуют разновидность типов электронных ламп: встраиваемые и непереносимые. У последних КПД составляет 80 процентов, а у первых этот уровень может изменяться.

У этой детали довольно запутанная конструкция, с которой проблематично разобраться самостоятельно. Поэтому за устранением неполадок магнетрона лучше обратиться к специалистам.

Состав детали:

антенна для излучения волн;
металлический цилиндр, основная задача которого, — защита антенны от рабочей стороны прибора;
магнитопровод, распространяющий магнитные поля;
магниты, которые распределяют потоки;
особые фильтры, обезвреживающие свч-излучение;
радиатор, предохраняющий деталь от перегрева.

Особенность работы

Благодаря торможению электронов в электрических и магнитных полях, соединенных друг с другом, возможна работа прибора. Магнетрон можно встретить не только в составе СВЧ-печей, но и устройствах радиолокации. По сути, антенна нагревает еду. Выглядит она как трубка с глубоко посаженными металлическим колпачком. Корпус и антенна отделены друг от друга цилиндром. Фланцевая наружная обшивка образовывает магнитопровод. Сбоку вы найдете фильтрующую волны излучения коробку.

Проверка на исправность

Новая деталь стоит больших денег, и многие потребители принимают решение приобрести новую печь, чем покупать еще один магнетрон. Однако перед тем, как прощаться со старой техникой, стоит убедиться в полной неспособности детали к восстановлению.

Для проверки нужно предпринять следующее:

Отключить питание прибора, отсоединив его из сети.
Если магнетрон неисправен, то на внутренних стенках печи вы найдете потемнение и обгоревшие стены.
Тестерная диагностика проводится в том случае, если внешних дефектов не выявлено. Убедитесь в исправности предохранителя.

Диагностику тестером следует проводить на отсоединенном устройстве.

Первое, что нужно сделать — это присоединить стержень тестера к зажимам магнетрона. Бесконечность появится на экране, в случае перегорания накала.
Проведите визуальную диагностику печатной платы и убедитесь в сохранности всех встроенных деталей. Производите прозвон на самой плате, не выкручивая элемента.
Высоковольтный конденсатор проверяется при помощи пробоя. Если есть неисправность, то вы обнаружите сопротивление, близкое к нулю.
Мегомметр поможет определить наличие пробоев в высоковольтном диоде.

Самый явный и существенный сигнал о том, что магнетрон вышел из строя, — это появление искр и дыма из печи, непривычные шумы.

Возможные неисправности

Внутренняя схема магнетрона содержит множество деталей, и, если случается поломка, то причина может крыться именно в них. Случается так, что одна из частей пришла в негодность, но влияет на работу всей лампы. Следует понять, в чем причина неисправности, и решить проблему в домашних условиях. Как именно, мы расскажем далее.

Металлический колпачок отвечает за сохранность вакуума внутри трубы.Зачастую он ломается, и требуется новая замена;
Радиатор может прийти в негодность, если деталь перегорает;
Нить накаливания в результате перегрева может оборваться. Для выявления такой неисправности нужен специальный прибор;
Фильтр может также перестать нормально функционировать, следует проверять тестером. Исправный элемент будет показывать бесконечность, а сломанный — численное сопротивление;
Изменение герметичности детали из-за перегрева;
Нарушение работы высоковольтного диода;
Неисправность конденсатора высокого напряжения;
Разлом контактов предохранителя, основная задача которого не допускать перегрева.

Установка и подключение нового магнетрона

Заменить магнетрон стоит после визуальной диагностики и попыток монтажа, если ничего не вышло — значит настало время установки новой детали. Помощь в подключении магнетрона вам могут предоставить в сервисном центре, но и сделать это своими руками будет несложно.

При покупке стоит быть внимательным: выбирайте аналогичную старой по мощности и расположению выходов деталь.

Поскольку у магнетрона всего два контакта, то подсоединить его не составит труда. Во внимание стоит взять некоторые нюансы:

длина нового магнетрона, так же как и диаметр антенны должны совпадать со сломанной деталью;
при установке убедитесь в достаточном примыкании детали к волноводу.

Самым оптимальным вариантом станет поход в сервисный центр со старой деталью, где обученные люди смогут подобрать нужный товар и установить его.

Полезные советы

При работе микроволновки вы обнаружили нехарактерный треск и шум, появление искр — прекратите использование, отсоедините от сети. Такая ситуация может привести к возгоранию без должного монтажа. Причиной может стать перегрев и перегорание колпачка, из-за которого печь начинает искрить. Поиск поломки и ее ликвидация будет стоить в разы дешевле, чем приобретение новой детали, поэтому оттягивать не стоит.

Слюдяная накладка бережет гнездо волновода от попадания в него пищевых отходов. Она может прийти в негодность, при обнаружении неполадок в системе колпачка, а это влияет на работоспособность магнетрона. Основное требование к слюдяной накладке: она должна содержаться в чистоте, т.к. жир под действием температур может проводить электрический ток и, как следствие, образует искры в камере.

Нестабильное напряжение в помещении негативно сказывается на СВЧ-печи. В такой ситуации лучше осуществлять работу устройства через стабилизатор. При уменьшении мощности износ катода прибора происходит чаще, т.е. при напряжении в объеме 200 Вт в два раза падает сила работы электронной лампы.

Не всегда поломка микроволновки связана со схемой питания и магнетроном. Прежде чем искать причину сбоя в них, проверьте внешний вид слюдяной пластины и степень напряжения в местах подключения устройства к сети питания.

Микроволновая печь — это важный бытовой предмет в современном укладе жизни, с множеством функций и задач, которые облегчают жизнь человека. Но для долгой и качественной работы нужно следить за внешним видом прибора, содержать его в чистоте и эксплуатировать согласно рекомендациям производителя.

Как проверить магнетрон микроволновой печи

Fred’s Appliance Academy 6 января 2020 г. Видео Оставить комментарий

Проверка магнетрона от СВЧ аналоговым измерителем.

Обратите внимание, прежде чем проверять какие-либо компоненты внутри микроволновой печи, убедитесь, что устройство отключено от сети и высоковольтный конденсатор разряжен.

При тестировании магнетрона имейте в виду, что не существует полного способа проверить магнетрон электрически, но есть некоторые вещи, на которые следует обратить внимание, которые ясно показывают, что магнетрон необходимо заменить.

Глядя на сам магнетрон. Убедитесь, что магниты внутри не потрескались. Антенна на другой стороне не погнута и не повреждена, и она может сгореть. Если у нас все же сгорела антенна, мы захотим проверить волновод. Если волновод поврежден, вам нужно позвонить своему производителю и потребовать, чтобы устройство было забраковано.

Единственный тест с измерителем, который мы могли провести с магнетроном, показывает меньше единицы между Ом между FA и F.Это наша нить накала и анод накала. Установите счетчик на R умножить на единицу. Откалибруйте и разместите провода измерителя поперек F и FA. Ищем менее одного Ом. Вы также захотите установить счетчик на R, умноженное на 10K, и откалибровать. Проверка каждого вывода магнетрона на сам магнетрон. Не ищу чтения. Если вы должны получить показания, магнетрон закорочен. Если нет показаний, магнетрон открыт.

Я разобрал микроволновую печь, и когда я увидел магнетрон, я сразу вспомнил, что слышал, что магнетроны опасны.Я решил исследовать это немного дальше (я знаю, отличное время) и обнаружил, что некоторые магнетроны содержат оксид берилиума, который смертельно опасен, если вы вдыхаете его. Я также читал, что это опасно, только если его раздавить, а затем вдохнул. (Это также смертельно, если вы его проглотите, но я не планирую этого делать).

С тех пор, как мы перестали использовать эту микроволновую печь, я не ронял ее на пол или что-то в этом роде, значит ли это, что с ней безопасно обращаться? Как мог магнетрон стать опасным? Какие меры предосторожности мне следует предпринять, чтобы убедиться, что я в безопасности?

3 ответа 3

Некоторые магнетроны используют оксид бериллия в качестве «керамических» изоляторов внутри кольцевых магнитов на обоих концах «стержня» и «антенны».Обратитесь к изображению ниже, детали из оксида бериллия — это розовые элементы в центре. Они абсолютно инертны, если их не трогать.

Не все магнетроны используют это для изоляторов, но практически невозможно сказать, сделали ли они это, вы должны предположить, что они используют. Чтобы стать опасным, он должен подняться в воздух. Так что просто не крушите и не вдыхайте керамическую пыль, и все будет в порядке. Если вы все-таки сломали одну из них, не используйте пылесос, протрите влажной тряпкой и соберите ВСЮ пыль, а затем выбросьте тряпку, пока она еще влажная, поместив ее в пластиковый пакет с замком на молнии.

Я разбираю магнетроны из старых микроволновок, которые получаю бесплатно, и собираю магниты, они крутые и мощные. Затем я положил этот центральный узел в толстый пластиковый пакет с замком на молнии, прежде чем выбросить его.

Статьи по теме

Сушилка Kenmore без напряжения на нагревательном элементе
Как работать с детектором дыма
Инструменты, необходимые для поиска и устранения неисправностей электропечи
Ремонт электроплиты
Извлечение сушеных продуктов из микроволновой печи

Микроволны создают радиочастотную энергию с помощью колеблющихся магнитов.Легко принять их работу как должное, пока они не перестанут работать так же эффективно, как обычно. Проблемы с работой, шум и запах часто указывают на неисправность компонентов микроволновой печи. В большинстве случаев неисправную микроволновую печь должен заменять или ремонтировать квалифицированный специалист.

Перед поиском и устранением неисправностей

Перед устранением неполадок в микроволновой печи примите некоторые меры предосторожности. Микроволны работают от высокого напряжения, которое может привести к поражению электрическим током или смерти. Перед проверкой каких-либо электрических компонентов убедитесь, что микроволновая печь не подключена к источнику питания.Никогда не касайтесь проводов внутри микроволновой печи. Это должен делать обученный специалист. Снимите украшения, такие как часы, и никогда не пытайтесь разбирать микроволновую печь. Если из вашей микроволновой печи идет дым или огонь, отключите ее от источника питания и немедленно замените микроволновую печь.

Пищевой тест

Самый простой способ определить, неисправна ли ваша микроволновая печь, — это попытаться нагреть продукт. Если микроволновая печь не нагревается или нагревается медленнее, чем должна, это означает, что она неисправна.Часто снижение нагрева или его полное отсутствие вызвано неисправным магнетроном, который представляет собой трубку, являющуюся частью высоковольтной системы микроволновой печи. Если вы не можете отрегулировать уровень мощности, проблема может быть в печатной плате.

Звуки

Громкие шумы, такие как удары, гудение, дребезжание и стук во время работы микроволновой печи, могут указывать на несколько вещей. Шум может быть вызван застреванием мусора в поворотном столе. Если чистка поворотного стола не устраняет шум, проблема может заключаться в неисправном силовом диоде, конденсаторе или магнетроне, а это значит, что пришло время заменить микроволновую печь.

Операционные проблемы

Следите за микроволновой печью во время использования. Если во время работы микроволновой печи нет света, но она нагревает пищу должным образом, без шума и запаха, лампа перегорела и ее следует заменить. Внутренние части микроволновки исправны. Однако, если микроволновая печь вибрирует или трясется, или вы видите искры внутри, микроволновая печь неисправна. Дым является признаком серьезной проблемы. Если вы заметили что-либо из этого во время работы микроволновой печи, отключите питание от розетки или главного выключателя и обратитесь к техническому специалисту для обслуживания или замены микроволновой печи.Другие индикаторы неисправности микроволновой печи включают застрявший поворотный столик или мерцающий дисплей. Если карусель не вращается, возможно, неисправен приводящий в действие двигатель. Мигающий дисплей может указывать на неисправность электрической системы.

Запахи

Горящий запах, например тающий пластик или обгоревшие провода, когда микроволновая печь используется, указывает на то, что электрические компоненты внутри вашей микроволновой печи вышли из строя. Не пытайтесь ремонтировать или устранять электрические проблемы с микроволновой печью, особенно если вы чувствуете запах горелого пластика или проводки.Либо замените прибор, либо обратитесь к квалифицированному специалисту для его ремонта.

Об авторе

Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и в газете «Community Press». Она является соучредителем сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

Был ли мой веб-сайт полезным?

Бесплатно pdf Читатели:

Знаете ли вы?
Вам больше не нужна учетная запись Paypal для совершения платежей с помощью кредитной карты!

Любимые ссылки
Карта сайта
Подарок для вас

Владелец веб-сайта:
Дэйв Харниш
Генеральный директор: Сэди
Ремонтная служба Дэйва
1911 Heath Hill Rd
New Albany, PA 18833
Электронная почта: [электронная почта защищена]

Псалом 118: 8

Вы когда-нибудь задумывались, действительно ли ваша микроволновая печь мощностью 700 Вт готовит что-то рядом с ее номиналом? Сейчас он кажется медленнее, чем когда был новым?

Вот быстрый и простой способ узнать, что там происходит:

Наполните контейнер для микроволновой печи 1 тщательно отмеренным литром воды, желательно комнатной температуры, около 70F, и измерьте ее температуру (по Фаренгейту) как можно точнее.Напишите, что темп. вниз и поместите контейнер в MW. Установите таймер на 2:03 и нажмите «Старт». (Если у вас «механический таймер», только с циферблатом, используйте секундомер — он должен быть точным.)

Тщательно измерьте «конечную» температуру и умножьте разницу на 19,4. Результат — приблизительный выигрыш в энергии в ваттах. (Я знаю, что вас интересуют эти 3 секунды — примерно столько времени требуется, чтобы нить накала магнетронной трубки нагрелась и начала «зажигаться», а нам нужно ровно 2 минуты нагрева)

Имейте в виду, что микроволновая печь с возрастом вырабатывает меньше энергии (хммм… звучит знакомо!), Но ваши результаты должны быть в пределах 50-75 Вт от номинальной.

Была ли эта статья полезной?
Пожалуйста, нажмите кнопку «Пожертвовать» на левой стороне
этой страницы, чтобы помочь мне сохранить эту информацию бесплатной!
Большое спасибо! — Дэйв

Авторские права www.DavesRepair.com
Эту статью разрешается свободно перепечатывать и распространять только
полностью, включая это сообщение.

«Ничто так не удивляет мужчин, как здравый смысл и прямолинейность» — Ральф Уолдо Эмерсон

Все материалы на этом веб-сайте принадлежат
© Dave’s Repair Service
New Albany, PA
Все права защищены
Nehemiah 9: 6

Этот тест обычно проводится только в том случае, если покупатель жалуется на то, что пища выглядит недостаточно приготовленной или на ее тщательное приготовление требуется много времени.

Было предпринято несколько попыток быстро определить, работает ли духовка с заданной мощностью. Однако самый простой и, возможно, самый надежный — это нагрев известного объема воды в течение определенного времени и отслеживание изменения температуры после процесса нагрева.

Для этого типа теста существует две схемы; JIS и IEC705.

Система JIS была первоначально предусмотрена для печей, изготовленных до 1990 г., а система IEC705 была установлена для печей, изготовленных после 1990 г.

Схема IEC705 больше нацелена на лабораторные условия, в которых контролируются напряжение сети и условия окружающей среды.

Этот тест разработан, чтобы дать представление об общей эффективности системы отопления и указать полную потерю выходной мощности. Это не лабораторный тест и поэтому имеет большую толерантность с точки зрения результатов

2 пластиковых стакана по 500 мл
1 точный термометр
1 плоская мешалка

Заполните каждый стакан 500 мл воды при 20 C ° +/- 5 C °
Проверьте точную температуру каждого и, если есть разница, найдите среднее значение, сложив два значения вместе и разделив результат на 2.
Поставьте мензурки в центр рабочей зоны, включите духовку на полную мощность. Дайте печи поработать ровно 60 секунд, дайте магнетрону 2 секунды для достижения рабочей температуры.
Выньте стаканы из духовки и перемешайте каждый стакан перед измерением температуры каждого, повторяя шаг 2.
Вычтите среднюю начальную температуру из средней конечной температуры и умножьте результат на 70, чтобы получить значение, представляющее мощность духовки в ваттах (JIS)

Начальная температура: (19.3 + 19,9) / 2 = 19,6 C °
Конечная температура: (27,1 + 30,5) / 2 = 28,8 C °
Разница: 28,8 — 19,6 = 9,2 C °
Выходная мощность: 9,2 x 70 = 644 Вт JIS

IEC705

Действуйте так же, как при испытании JIS, но с водой при температуре 10 ° C +/- 2 ° C
Достигнув шага 5, умножьте разницу между усредненными значениями на 71,15, чтобы получить выходную мощность в ваттах IEC705

Начальная температура: (8,8 + 11,0) / 2 = 9,9 C °
Конечная температура: (19 + 20) / 2 = 19.5 C °
Разница: 19,5 — 9,9 = 9,6 C °
Выходная мощность: 9,6 x 71,15 = 683,04 Вт IEC

Дом
Области применения продукта
База знаний
Свяжитесь с нами

Зарегистрированный офис — Celtek electronics Ltd, 10 Sidmouth Grove, Cheadle Hulme, Cheshire, SK8 6JQ

Ваша микроволновая печь может быть оборудована различными типами плавких предохранителей для контроля и управления работой внутренних частей, таких как магнетрон, двигатель вентилятора, двигатель вентилятора и т. Д.

Тепловые предохранители могут быть невозвратными и сбрасываемыми, что также называется термовыключателем или термостатом. В более новых моделях микроволновых печей и других приборов, как правило, используются сбрасываемые плавкие предохранители.

В вашей микроволновой печи каждый термопредохранитель контролирует определенную внутреннюю часть и отслеживает повышение и понижение температуры этого компонента. Все плавкие предохранители, кроме того, который управляет двигателем вентилятора, должны иметь непрерывность. Чтобы проверить предохранитель на непрерывность, вам нужно будет отсоединить один из его выводов и проверить его мультиметром.

Термопредохранитель, управляющий магнетроном, может полностью отключить микроволновую печь. Его расположение зависит от типа микроволновой печи:

В микроволновой печи на столешнице: Обычно она устанавливается на верхней части корпуса микроволновой печи рядом с магнетроном

сверх диапазона микроволн: обычно привинчивается непосредственно к магнетрону

Чтобы проверить термопредохранитель, управляющий магнетроном, отсоедините один из выводов предохранителя и проверьте его на целостность с помощью мультиметра.

Отказ магнетрона.

Магнетрон может выйти из строя по нескольким причинам, многие из которых вызывают очевидные визуальные симптомы, которые можно увидеть и которые не требуют проверки с помощью измерителя.

Компоненты магнетрона.

Если необходимо заменить магнетрон, обратите внимание на некоторые рекомендации по замене магнетрона.

Будьте осторожны, не ударьте и не коснитесь области купола антенны
Обязательно перенесите любые дополнительные детали, такие как воздуховод, термопредохранитель или вырезы.
Убедитесь, что радиочастотная прокладка из проволочной сетки не повреждена и находится на месте
Осмотрите край отверстия, где купол магнетрона должен быть вставлен в волновод.Выровняйте любые неровности, такие как вмятины, ямки и ожоги. Поверхность обода должна быть металлической, гладкой на ощупь. Используйте легкую наждачную бумагу — не используйте металлическую вату.
Если есть признаки плохого контакта клемм (т. Е. Обесцвеченные, обгоревшие, изъеденные на разъемах), отремонтируйте или замените скользящие разъемы на выводах накала.
Если возможно, выполните проверку утечки RF вокруг магнетрона

Ниже приводится наглядный список видимых типичных отказов магнетрона с соответствующими симптомами и решениями.

Клеммы с признаками возгорания.

Пробой изолятора начинается с крошечного обожженного пятна на изоляторе магнетрона, затем с каждым последующим циклом варки постепенно возникает более сильная дуга и горение, в конечном итоге оставляя четкие визуальные свидетельства неисправности, как показано на рисунке справа

Симптомы: громкий гул, отсутствие тепла, звук дуги, запах электрического гари.

Решение: Замените магнетрон и замените клеммы, убедившись, что они подходят правильно.

Магнит (ы) с трещиной

Это происходит из-за перегрева магнетрона, в некоторых случаях из-за отраженной микроволновой энергии.

Симптомы: слабый нагрев или его отсутствие, магнетрон очень сильно нагревается (перегревается), прерывистое искрение или «щелкающий» звук.

Решение: Замените магнетрон и проверьте, почему магнетрон перегрелся.

Обгоревший или оплавленный колпачок антенны.
Обгоревший купол (или антенна) из-за искрения из-за отраженной микроволновой энергии.В этом случае проверьте, не заклинило ли или из-за дуги лопасти мешалки или невращающийся антенный узел. Во многих коммерческих моделях с несколькими магнетронами поддон для приготовления пищи необходимо поднять, чтобы проверить состояние нижнего антенного узла.

или вы можете увидеть это внутри полости

Признаки: Слабый нагрев или его отсутствие, звук дуги во время цикла готовки

Решение: Замените магнетрон и, при необходимости, соответствующую антенну или узел мешалки. Очистите полость, изнашивается, возникла дуга.Избыточное накопление углерода приведет к возобновлению дуги в течение очень короткого периода времени.
============================ ================================================== =

Свободные выводы магнетрона

Ослабленные соединители с нитью магнетрона / Изменение цвета соединителя (ей) или пластмассового изолятора (ов)
Если соединители, которые надвигаются на выводы нити магнетрона, ослабляются или неправильно обжимаются, это вызывает накопление резистивного тепла.По мере того, как это происходит, соединение еще больше ухудшается, вызывая следующие визуальные симптомы. Маленькие почерневшие ямки на выводе (ах) магнетрона.
Оплавление и расплавление.
Также, как отмечалось выше, при разрядке конденсатора возникает необычно устрашающая искра.
Симптомы: сначала кратковременный и / или слабый нагрев, затем, в конце концов, нет нагрева.

Решение: Отремонтируйте неисправные клеммы следующим образом:
Либо (1) Очистите сгоревшие / изъеденные клеммы магнетрона и замените скользящие разъемы, убедившись, что они плотно прилегают к клеммам; или (2) перегоревший провод и разъем (ы) в разрезе.(Удостоверьтесь, что осталось достаточно провода, чтобы достать до него с небольшим провисанием) Очистите клеммы, чтобы подготовиться к пайке. Припаяйте нить накала прямо к магнетрону. Будьте осторожны и не используйте нагревание для пайки дольше, чем необходимо.

Эта статья является частью Epi Loves the Microwave, нашего исследования (подтверждения?) Устройства, которое все любят ненавидеть.

Пугающе легко пережарить или недоварить пищу в микроволновой печи. И это неудивительно: в отличие от приготовления чего-либо на плите, гораздо сложнее проверять продукты, когда вам нужно выключить микроволновую печь, открыть дверцу, проверить продукты, закрыть дверцу и снова нажать кнопку старт.Намного больше работы, чем просто поднятие крышки кипящей кастрюли.

Еще один важный фактор, препятствующий приготовлению идеально приготовленной пищи в микроволновой печи? Сама микроволновка. Или хотя бы его мощность. Независимо от того, насколько хорош ваш рецепт для микроволновой печи, если он был протестирован на 800-ваттной машине, а ваш — 1200-ваттной, то вам нужна грустная сморщенная еда. Если, конечно, вы не знаете свою мощность.

Вы можете узнать мощность вашей микроволновой печи, посмотрев на ее руководство. Потому что ты знаешь, где это, правда? Если вы не хотите рыться в пыльных коробках с тостерами и спутанными шнурами ноутбуков, чтобы найти его, просто попробуйте найти мощность в самой машине.Обычно это этикетка прямо на двери или внутри нее. А если ничего не помогает, легко проверить мощность самостоятельно. Мощность колеблется от 600 до 1200 и является довольно хорошим показателем мощности микроволновой печи (чем выше мощность, тем она мощнее).

Чтобы узнать приблизительную мощность вашего устройства, наполните мерный стакан для жидкости, пригодный для использования в микроволновой печи, 1 стаканом холодной воды. Включите микроволновую печь на High и следите за ней, отмечая, сколько времени нужно, чтобы вода закипела:

1 1/2 минуты: 1200 Вт

2 минуты: 1000 Вт

2 1/2 минуты: 800 Вт

3 минуты: 700 Вт

4 минуты: 600 Вт

Вооружившись этой информацией, вы можете настроить уровень мощности вашей микроволновой печи или время приготовления в соответствии с мощностью, указанной в выбранном вами рецепте.

Для более низкой мощности

Чтобы совместить мощность микроволновой печи с меньшей мощностью, просто разделите желаемую мощность на мощность вашей микроволновой печи. Сдвиньте десятичную дробь на два разряда вправо, чтобы получить процентную мощность, на которую вы должны установить свою машину. Поэтому, если у вас есть микроволновая печь на 1000 ватт и вы следуете рецепту, который требует использования микроволновой печи на 600 ватт, вам следует установить мощность на 60%. Если ваша машина мощностью 1200 Вт и должна имитировать мощность 800 Вт, вам следует установить мощность на 70%, потому что вы округлите до 66.От 67% до 70%.

Для имитации более высокой мощности

Вы не можете приблизительно определить мощность, производимую машиной с более высокой мощностью; можно только увеличить время приготовления. Вам потребуется около 10 дополнительных секунд на каждые 100 Вт на каждую минуту приготовления. Таким образом, если что-то занимает 2 минуты в микроволновой печи мощностью 1200 Вт при 100% мощности, это займет 2 минуты плюс 20 секунд для микроволновой печи мощностью 1000 Вт.

Даже с возможностью регулировки мощности вашей микроволновой печи есть и другие факторы, которые влияют на то, как микроволновая печь нагревает и оттаивает.Как всегда, размер имеет значение. (И да, чем больше, тем мощнее). Различные технологии также влияют на мощность. Конвекционные микроволны обдувают пищу горячим воздухом, в результате чего она нагревается намного быстрее, чем в обычных моделях. Микроволны с инверторной технологией обеспечивают более равномерный нагрев при более низких уровнях мощности. Скажем так: если вы установите обычную микроволновую печь на 50% мощности, это будет приблизительно при переключении между 100% и нулевой мощностью в течение всего времени приготовления. В инверторной микроволновой печи мощность все время составляет 50%, что особенно полезно при оттаивании.

То, что ваша микроволновая печь не может делать, так это управлять мощностью, приходящей с на ее. В дни, когда вся ваша электросеть находится под нагрузкой (подумайте о очень жарких летних днях) или когда у вас много работы (пылесосить, пока стираете, и работает кондиционер), ваша микроволновая печь может не получать — или излучать — как обычно.

Лучший способ контролировать мощность машины — стоять рядом с ней. Устанавливайте таймер небольшими приращениями и продолжайте следить за его прогрессом.Вы не переварите пищу (и не лишите ее ценных питательных веществ), но при этом узнаете мощность своей микроволновой печи.

Appliance Express 23 августа 2017 Ремонт микроволновой печи Оставить комментарий

Перегоревший предохранитель — одна из самых распространенных проблем, с которыми может столкнуться микроволновая печь, но это всего лишь признак того, что что-то пошло не так. Перегоревший предохранитель на самом деле означает, что один из ваших электрических компонентов сломался или вышел из строя, и следующий шаг — выяснить, что это за деталь.Вот как это сделать:

Что вы знаете, что вы знаете, что встроенный предохранитель перегорел?

Если предохранитель перегорел, это обычно вызвано другой неисправностью.

ПРЕДУПРЕЖДЕНИЕ : Не пытайтесь, если у вас нет опыта ремонта устройства. Микроволны могут иметь электрическое напряжение 2000 вольт в цепи высокого напряжения и могут легко привести к травмам или смерти. Обязательно разрядите конденсатор, прежде чем что-либо делать в микроволновой печи. Если вы не знаете, как безопасно разрядить конденсатор, ОСТАНОВИТЕСЬ ПРЯМО СЕЙЧАС.

Перед проверкой используйте самовосстанавливающийся предохранитель, чтобы не перебрать новые предохранители при проверке основных неисправностей, но вы можете проверить с новыми предохранителями, если это удобнее. Затем вам нужно снова включить ее: это означает, что микроволновая печь снова будет собрана, чтобы вы могли безопасно подключить ее. Несмотря на то, что микроволновая печь может работать без крышки, для вашей безопасности вы должны полностью закрыть ее.

Изолируйте цепь высокого напряжения, отсоединив один вывод от источника питания, ведущего к трансформатору.Как только питание снова будет включено, проверьте его, поместив в микроволновую печь что-нибудь вроде небольшой миски с водой или что-нибудь, что позволит вам легко проверить мощность нагрева. В большинстве случаев ваша микроволновая печь запускается и работает без проблем. Это подтверждает, что ничего, что требует всего 120 вольт, как дверные выключатели и электронное управление, не вызывает проблемы.

ПРЕДУПРЕЖДЕНИЕ : Не пытайтесь, если у вас нет опыта ремонта устройства. Микроволны могут иметь электрическое напряжение 2000 вольт в цепи высокого напряжения и могут легко привести к травмам или смерти.Обязательно разрядите конденсатор, прежде чем что-либо делать в микроволновой печи. Если вы не знаете, как безопасно разрядить конденсатор, ОСТАНОВИТЕСЬ ПРЯМО СЕЙЧАС.

Конденсатор СВЧ: Проверьте конденсатор, сначала разрядив его. Изолируйте конденсатор и проверьте сопротивление по наиболее чувствительной шкале. В вашем глюкометре должна использоваться 9-вольтовая батарея. Поместите провода глюкометра на концы крышки, и вы увидите, как глюкометр быстро поднимается и опускается. Если сопротивление остается высоким, конденсатор застрял в открытом состоянии и его необходимо заменить.Если сопротивление никогда не меняется, конденсатор закорочен и его необходимо заменить.

СВЧ диод: Изолируйте конденсатор и проверьте сопротивление по наиболее чувствительной шкале. В вашем глюкометре должна использоваться 9-вольтовая батарея. Поместите провода измерителя на концы диода, и вы увидите, как на измерителе быстро поднимается и опускается. Если сопротивление остается высоким, диод заклинило и его необходимо заменить. Если сопротивление не меняется, диод закорочен и его необходимо заменить.Это необходимо проверить на обоих концах диода, и он должен подниматься только с одного конца, поскольку диоды пропускают электричество только с одного направления.

Высоковольтный трансформатор СВЧ: Трансформаторы очень похожи, но мы рекомендуем вам потянуть электрическую схему, чтобы определить, какой провод и что делает. Оттуда вы будете измерять правильное сопротивление для каждой линии, когда микроволновая печь не работает. Если сопротивление сильно отклоняется от этих величин, то трансформатор сломан и его необходимо заменить.

Микроволновый магнетрон : Нет возможности точно проверить магнетрон на стенде. Осмотрите компонент на предмет физических повреждений и исключите остальные три компонента, чтобы определить, неисправен ли магнетрон.

Если вы хотите узнать больше о диагностике общих проблем с электричеством в ваших устройствах или ищете определенные детали, зайдите в Appliance Express для получения дополнительной информации.

Микроволновые печи — это свидетельство изобретательности и творческих способностей человека.Для кого-то предусмотрительно представить себе, что пищу можно приготовить, даже не помещая ее в духовку или рядом с огнем, — это удивительно. Микроволновая печь — это чудо науки, доступное прямо на наших кухнях.

Итак, вы здесь, потому что ваша микроволновая печь не работает так хорошо, как раньше, или совсем не работает. Часто вы можете быстро и недорого решить проблему самостоятельно. Вам понадобится вольт-омметр, который можно купить в большинстве центров оборудования. Блокнот для записи вашего процесса — ценный помощник, когда нужно вспомнить, какой винт куда идет.Как всегда, отключайте прибор от сети перед поиском неисправностей, если не указано иное. А теперь посмотрим, сможем ли мы решить эту проблему.

Примечание: Прежде чем прикасаться к каким-либо внутренним частям, обязательно разрядите конденсатор. Конденсатор накапливает дополнительное напряжение и может поранить вас, даже если устройство отключено от сети. Для безопасного разряда конденсатора вам понадобится следующее: отвертка, резистор с проволочной обмоткой номиналом 2 Вт — 20000 Ом и пара перемычек с зажимами типа «крокодил» на концах.Закрепите провод на каждом конце резистора. Прикрепите один провод к металлическому стержню отвертки. Другой провод закрепите на одном из выводов конденсатора. Теперь коснитесь другой клеммы кончиком отвертки. Может быть небольшая искра. Если у конденсатора три вывода, проделайте то же самое со средним выводом и каждым внешним выводом.

Ваша микроволновая печь вообще не работает

Отключите шнур питания и проверьте напряжение в розетке. Сначала осмотрите шнур на предмет повреждений или следов ожога.Из-за наличия всех предохранительных устройств в микроволновой печи любой из них может быть причиной, но прежде чем вы сможете присмотреться, вам нужно будет снять внешнюю оболочку микроволновой печи. Отвинтите винты снизу и сзади, которые удерживают корпус на месте, и снимите его.

Проверьте, не перегорел ли предохранитель, сняв его с помощью набора съемников для предохранителей. Поместите его на бумажное полотенце, чтобы он не скатился, а затем, установив VOM на RX1, поместите щуп на каждый конец предохранителя.Показание должно быть нулевым. Если нет, замените предохранитель на такой же.

Ваш дверной выключатель может быть проблемой. Найдите дверные выключатели и отсоедините провода. Подключив VOM к RX1, проверьте клеммы. Показание должно быть бесконечным при открытой дверце и нулевым при закрытой. Если нет, замените его. Обязательно проверьте оба дверных переключателя.

Кроме того, это может быть неисправный мотор вентилятора. Найдите вентилятор и снимите провода. Еще раз, установив VOM на RX1, проверьте клеммы. Если показание бесконечно, значит, оно плохое и требует замены.

В вашей микроволновой печи есть предохранители

Проверьте дверной выключатель, как описано выше. Возможно, неисправен конденсатор или диод. Разрядите конденсатор, как описано ранее в статье, а затем проверьте его, отсоединив провода и установив VOM на RX100. Проверьте клеммы. Показания должны начинаться с низких сопротивлений и увеличиваться до бесконечности. Переверните датчики и повторите тест. Чтение должно делать то же самое, иначе вы нашли проблему.

Чтобы проверить диод, отключите диод как от прибора, так и от конденсатора.Установив VOM на RX100, как и раньше, проверьте провода. Затем поменяйте местами датчики и прочитайте еще раз. Вы должны получить бесконечность для одного показания и низкое сопротивление для другого показания. Другой причиной может быть неисправный магнетрон, но из-за высокой чувствительности его лучше оставить профессионалу.

Ваша микроволновая печь готовит медленно или неравномерно

Проверить напряжение в розетке питания. Если оно ниже 115 вольт, проблема связана с электрооборудованием или с выключателем.Причиной также может быть неисправный мотор поворотного стола. Чтобы проверить это, переверните микроволновую печь и снимите нижнюю решетку. Установите VOM на RX1, снимите один провод с клемм двигателя и проверьте клеммы. Если показание бесконечно, замените двигатель. Магнетрон и волновод также могут быть здесь виноваты, но их необходимо обслуживать профессионалом.

Ваша микроволновая печь работает, но ничего не готовит

Для решения этой проблемы сначала проверьте термовыключатели как для печи, так и для магнетрона.Термовыключатели представляют собой маленькие дискообразные устройства с проводом, соединяющим их два. Снимите провод и снова установите VOM на RX1, прежде чем проверять клеммы на нулевое значение. Если показание неправильное, его нужно заменить. Вам нужно будет проверить оба тепловых отсечки.

Если все в порядке, проверьте конденсатор и диод, как описано выше. Магнетрон или трансформатор тоже могут быть плохими, но их нужно обслуживать профессионалом.

Это самый простой и недорогой ремонт проблем с микроволновой печью.Любые вопросы, не затронутые здесь, в большинстве случаев потребуют помощи профессионала. Как всегда, держите под рукой марки и модели, когда собираетесь в магазин запчастей для замены. Если ваша микроволновая печь не единственное устройство, вызывающее головную боль, на этом веб-сайте есть руководства по ремонту и информационные руководства для многих из них. Выберите свой следующий проект, нагрейте чашку кофе в уже работающей микроволновой печи и продолжайте читать.

Хотите приобрести новую микроволновую печь? Ознакомьтесь с нашим Руководством для покупателей микроволновых печей.

Магнетрон с вакуумной трубкой почти устарел (за исключением того, что в бытовых микроволновых печах миллионы.Его разработка была ключом к созданию высокоэффективных радаров времен Второй мировой войны, а также привела к появлению других электронно-лучевых радиочастотных / микроволновых устройств.

Электронные лампы такие «вчерашние», не так ли? Они были устаревшими и заменены твердотельными устройствами по многим причинам, за исключением некоторых узкоспециализированных приложений, таких как некоторые радиолокационные передатчики. Точно так же почтенная электронно-лучевая трубка (ЭЛТ), которая десятилетиями использовалась в домашних телевизорах, осциллографах, пользовательских консолях, мониторах и всевозможных дисплеях, была заменена устройствами с плоским экраном

Конечно, ЭЛТ больше не существует, но есть еще одна электронная лампа, которая выживает при широком использовании в конкретном приложении — хотя во многих других она в значительной степени устарела.Как так? Если у вас на кухне есть микроволновая печь, в вашем доме есть вакуумная трубка, называемая магнетроном. Тем не менее, по мнению многих экспертов и историков, это скромное, непритязательное действующее устройство также изменило ход Второй мировой войны.

Q: Что такое магнетрон?

A: Магнетрон — это специализированная электронная лампа, которая выполняет одно действие: это источник генератора мощности для частот от нескольких сотен МГц до нескольких ГГц. В зависимости от размера и других факторов он может производить от десятков и сотен ватт до киловатт.

Q: Зачем вообще изучать это уникальное и несколько устаревшее устройство?

A: Есть по крайней мере три причины: он все еще широко используется, и ежегодно производятся миллионы; большие используются для радиолокационных и радиовещательных операций; он научил ученых и инженеров электронным устройствам, в которых используются электромагнитные принципы и сочетаются электрические и магнитные радиочастотные поля и многое другое, что привело к появлению важных радиочастотных / микроволновых устройств, таких как лампа бегущей волны (ЛБВ).

Q: Каков физический принцип и основная конструкция магнетрона?

A: В отличие от генератора, построенного вокруг резонансного контура, состоящего из дискретных катушек индуктивности и конденсаторов, магнетрон использует уникальную физическую структуру в сочетании с комбинацией электрических полей, движения электронов и магнитных полей в ограниченной металлической полости.Хотя магнетрон представляет собой вакуумную трубку, он очень сильно отличается от обычной вакуумной трубки, в которой используются электроны, испускаемые нагретым катодом и движущиеся по прямой к положительно заряженному аноду, причем их путь движения модулируется электрическим полем промежуточная сетка.

В обычной вакуумной лампе нет магнитного аспекта. Напротив, магнетрон представляет собой устройство «скрещенного поля», которое использует электрическое поле в сочетании с магнитным полем с линиями поля-энергии, расположенными под прямым углом друг к другу.(Название «магнетрон» представляет собой сочетание «магнитного» и «электронного»)

Q: Как работает магнетрон?

A: Анализ магнетрона может варьироваться от качественного объяснения до высокотехнологичного анализа с использованием передовой теории электромагнитного поля и математики. Мы будем использовать более качественный подход.

Q: Каково физическое устройство магнетрона?

Рис. 1. Магнетрон с вакуумной трубкой использует резонансные полости на аноде, в которые электроны, испускаемые нагретым катодом, направляются мощным статическим магнитным полем под прямым углом.(Изображение: Hyperphysics / Государственный университет Джорджии)

A: В основном, первом магнетроне — и, конечно же, существует множество вариаций — использовался сплошной медный блок (для рассеивания тепла) с просверленными отверстиями (называемыми полостями) (Рисунок 1) . Размер этих полостей имеет решающее значение для установления рабочей частоты магнетрона. Эта физическая конструкция и устройство радикально отличаются от вакуумной трубки со стеклянной оболочкой, которая использовалась в попытке эффективно генерировать короткие волны и высокие частоты, необходимые для ВЧ / СВЧ-схем (1 ГГц = 1000 МГц = 0.3 метра = 30 см).

Q: Как это устройство работает при подаче напряжения?

A: Катод в центре (который нагревается нитью накала) испускает электроны так же, как катод стеклянной вакуумной трубки, но на этом их сходство заканчивается. Эти электроны обычно притягиваются и движутся в виде радиальных спиц к внешнему кольцу в качестве анода, который заряжен положительно (как пластина трубки). Однако имеется мощное статическое магнитное поле (синие линии), направленное вдоль оси сердечника магнетрона.Это поле заставляет электроны двигаться по круговой схеме потока к внешнему кольцу (красные линии). Магнитное поле изначально создавалось электромагнитами, но, поскольку годы спустя были разработаны более мощные постоянные магниты, они стали использоваться вместо них.

Q: Кажется, что все, что было сделано, — это сдвинуть статический электрический поток, а колебаний нет — так как же магнетрон производит колебания?

A: Магнитное поле отклоняет электроны, и они «кружатся» по кругу.При этом они «качают» на собственной резонансной частоте резонаторов. Результирующий ток вокруг полостей заставляет их излучать электромагнитную энергию на резонансной частоте полостей.

В: Это все? Как можно использовать эту резонансную энергию?

A: С точки зрения физики, работа выполняется над электронами, и они поглощают энергию от приложенного к аноду источника питания. Электроны продолжают движение и достигают уровня энергии, на котором имеется избыточный отрицательный заряд, и этот заряд выталкивается обратно вокруг полости.Это, в свою очередь, передает энергию колебаниям на собственной частоте резонатора (накачка). Полость аналогична резонансному ЖК-резервуару: положительно заряженное поле находится вдоль одного края открытой стороны полости, а отрицательно заряженное поле выровнено вдоль другого края, поэтому отделенная строка функционирует как конденсатор с вакуумом. зазор для интервала.

Q: Как энергия колебаний извлекается из полости магнетрона и используется в системе?

A: Коаксиальная муфта с датчиком точного размера вставляется сбоку в одну полость для захвата энергии от блока, Рис. 2 ; он функционирует как приемная антенна для электромагнитной энергии.

Рис. 2: Зонд с согласованной частотой вставляется в отверстие в одной из полостей для перехвата и извлечения колеблющейся высокочастотной энергии в магнетроне. (Изображение: EU Radar Tutorial)

Q: Что задает частоту колебаний магнетрона?

A: Размер и расположение полостей определяют частоту, поскольку они действуют как резонансные камеры. Магнетроны обычно имеют небольшой регулировочный винт для изменения размера полости, поэтому физические размеры можно регулировать для резонанса с точной желаемой частотой, несмотря на неизбежные производственные допуски.Обратите внимание, что магнетрон — это устройство с фиксированной частотой и не настраивается, хотя есть несколько продвинутых и более сложных версий, которые имеют скромный диапазон настройки.

Часть 2 этого FAQ посвящена истории и роли магнетрона, а также его будущему и возможной кончине.

EE World Online References

Метод Вилли ™ для тестирования магнетронной трубки микроволновой печи — Блог мастера по ремонту бытовой техники Samurai — Appliantology.org

Иногда, когда вы устраняете неисправность микроволновой печи, бывает сложно определить, неисправна ли магнетронная трубка.В случае со многими микроволновыми печами GE, магнетрон может хорошо тестироваться в соответствии со спецификациями сопротивления нити накала, но терпит неудачу, когда вы на самом деле пытаетесь заставить эту чертову штуку нагреть свой рогалик.

Один из выдающихся мастеров-апплиантологов на Appliantology.org, Budget Appliance Repair (он же Вилли) предложил следующую процедуру для оценки рабочего состояния магнетрона:

Отсоедините два провода, идущие к магнитной трубке, и установите его. на 20-30 секунд и запустите.Если при отключенной магнитной трубке нет аномальных шумов и запаха (УБЕДИТЕСЬ, ЧТО ОБЕ ПРОВОДА, ОТКЛЮЧЕННЫЕ ОТ МАГНИТНОЙ ТРУБЫ, НАДЕЖНО ОТКЛЮЧЕНЫ ОТ ВСЕГО, И УБЕДИТЕСЬ, ЧТО НЕ ПОДХОДИТ К НИМ !!!!!!!), наиболее вероятной проблемой является плохая магнитная трубка.
Если вы закоротите конденсатор, осторожно с помощью изолированной отвертки после выполнения вышеупомянутого теста, вы можете быть уверены, что
магнитная трубка также неисправна.
Если все остальное проверено нормально, и запах похож на сладкий запах горящего пластика (не знаю, как еще это объяснить, но как только вы почувствуете его запах один раз, вы точно узнаете в следующий раз), то это наверняка плохая магнитная трубка.

Источник: Advantium 220 микроволновая печь запах электрического горения

И еще из другого поста:

Вы также замечаете то, что кажется более громким, чем нормальный гудение / вибрация.
Если это так, возьмите показания ампер и посмотрите, сколько ампер потребляет устройство (тот, с которым я работал, только достиг 2,4 — 2,6 ампер), и вы почувствуете запах горящей магнитной трубки через минуту или около того. Бег.
Затем потяните за два провода магнитной трубки и убедитесь, что они удалены от всего, запустите его снова и посмотрите, что такое показание усилителя (у меня около 5.6 ампер и сильной вибрации уже не было).
Хорошая работающая микроволновая печь будет потреблять около 2–3 ампер при первом запуске, и примерно через 3 секунды (после того, как нить накаливания нагреется), вы увидите, что потребляемая мощность усилителя достигает полных 11–12 ампер, которые может потреблять микроволновая печь. тянуть. Если вы внимательно прислушаетесь, когда магнитная трубка нарастает мощность (вы увидите здесь настоящий легкий гудящий шум после того, как нить накаливания нагреется), вы увидите, как это соответствует увеличению мощности.

Источник: GE OTR Microwave JVM1871SH001

Как проверить микроволновый магнетрон

Микроволновые печи — одни из самых удобных современных электронных приборов.Разогревать еду еще никогда не было так просто, и самое приятное то, что она вполне доступна. В настоящее время микроволновую печь можно найти в любом другом доме, и, учитывая удобство, которое они добавляют в нашу жизнь, это неудивительно. Теперь, если вы не разбираетесь в технологиях или не разбираетесь в электронике в целом, вы можете не знать, как все работает за кулисами. Магнетрон СВЧ — это то, что помогает генерировать энергию для СВЧ.

Короче говоря, все чудеса, которые творит микроволновая печь, в первую очередь связаны с магнетроном.Будучи одним из важнейших компонентов микроволновой печи, если с ней что-то случится, это также может повлиять на ее производительность. Хотя рекомендуется нанять профессионала для тестирования микроволнового магнетрона, это также может быть проект DIY.

Итак, давайте рассмотрим, как работает микроволновый магнетрон, его основы и особенно, как его тестировать.

Как давно существует микроволновый магнетрон?

Если вы ищете урок истории, то микроволновые магнетроны не новость.Фактически, эта концепция существует с 1930-х годов, задолго до того, как была продана первая микроволновая печь. Он был изобретен доктором Альбертом В. Халлом и действует как осциллятор.

Назначение генератора — более простыми словами передавать колебательные электрические токи. Таким образом, только по этому вы можете определить, насколько большую роль играет магнетрон.

Как работает магнетрон?

Наши предки и представить себе не могли, какой уровень удобства микроволновые печи добавят в нашу жизнь.Было время, когда единственный способ разогреть пищу — это дрова. Однако теперь с микроволновой печью это можно сделать за считанные минуты и без каких-либо усилий.

Как бы просто ни было для нас, изобрести микроволновую печь не так-то просто. За этим стоит множество знаний и науки. Итак, если вы наслаждаетесь горячими блюдами с этим электронным прибором, то стоит заглянуть за кулисы, чтобы узнать, как он работает.

Как мы уже упоминали, магнетрон генерирует микроволновую энергию.Однако это лишь часть истории. После этого энергия проходит через волновод и достигает металлической полости, в которой готовится ваша еда. Как только эти волны достигают пищи, они возбуждают их молекулы воды. И, таким образом, после долгой обработки вы, наконец, можете наслаждаться горячими блюдами. Но самое приятное то, что все это происходит в течение нескольких минут перед вами.

Люди часто не понимают, как именно пища нагревается в микроволновой печи. Итак, чтобы прояснить это, пища нагревается изнутри.Однако когда вы говорите об обычных духовках, то все обстоит наоборот.

Советы по безопасности при испытании микроволнового магнетрона

1) Отключите микроволновую печь

Отключение вашей микроволновой печи от основного источника питания — одна из основных важных частей тестирования магнетрона. Никогда не рекомендуется ковыряться в электричестве, особенно если у вас мало знаний. Вдобавок ко всему, последнее, чего вы хотели бы, — это небрежно относиться к власти. Итак, прежде чем запускать какие-либо тесты, особенно если вы не нанимаете специалиста, сначала отключите питание.

2) Разрядите конденсатор

Скорее всего, вы уже изучили, как работает конденсатор, даже если вы не студент инженерного факультета. Однако, если вы забыли, не волнуйтесь. Работа конденсатора — накапливать электрический ток. Таким образом, даже если питание СВЧ полностью отключено, конденсатор может поранить вас, если он не разрядится.

Разрядка конденсатора может быть сложной задачей для некоторых людей, поэтому вы можете посмотреть подробное руководство по этому поводу.Однако, если вы разбираетесь в электронике, то, короче говоря, вам нужно создать короткое замыкание. Для этого можно использовать изолированную отвертку и коснуться ею вывода конденсатора.

Лучше всего, если вы хоть немного нервничаете по поводу этого процесса, то позвоните специалисту. Несмотря на то, что разрядка конденсатора — это самые основы электроники, важно знать, что вы делаете.

3) Защитное снаряжение

Защитное снаряжение всегда рекомендуется при выполнении любых электромонтажных работ.То же самое относится и к этому, как бы просто это ни звучало. Очки и, самое главное, деревянные тапочки могут быть отличной идеей, если они у вас есть.

Испытание микроволнового магнетрона: метод первый

Начните с маркировки проводов вашего микроволнового магнетрона. Хотя маркировка не влияет на результаты теста, она помогает отслеживать необходимость замены. Чтобы начать этот тест, вам понадобится омметр, поэтому убедитесь, что он у вас дома. В противном случае вы всегда можете приобрести его в ближайшем электронном магазине.

Установите минимальное сопротивление измерителя. После того, как вы выполнили необходимую конфигурацию с помощью омметра, просто поместите его между клеммами магнетрона. Общее правило состоит в том, что если выходной сигнал ниже 1 Ом, то с магнетроном все в порядке. Однако, если оно превышает это значение, вам может потребоваться замена магнетрона для вашей микроволновой печи.

Испытание микроволнового магнетрона: метод второй

Второй тест относительно прост, и для его выполнения не требуется никаких специальных знаний в области электроники.На самом деле, это безопасно, и любой может сделать это у себя дома. Поставьте чашку воды в подключенную микроволновую печь при температуре 70 градусов по Фаренгейту на две минуты. Если вода в микроволновке закипает, значит, магнетрон в хорошей форме. Однако, если температура воды меняется незначительно, возможно, вам потребуется заменить магнетрон.

Рекомендуется начать с этого метода, если вы не вызываете для работы специалиста. Это даст вам общее представление о том, нужно ли вам вызывать техника или нет.

Замена микроволнового магнетрона

Вышеуказанных тестов будет достаточно, чтобы вы знали, нужно ли вам заменять микроволновый магнетрон или нет. Однако, как только это будет сделано, убедитесь, что вы не пытаетесь заменить его самостоятельно. Замена микроволнового магнетрона может быть сложной задачей. Если вы не будете осторожны, вы тоже можете навредить себе.

Вызовите профессионала для работы, чтобы ее можно было выполнить с максимальной безопасностью.

Заключение

Магнетрон играет важную роль в общем функционировании микроволн.Можно с уверенностью сказать, что это один из важнейших компонентов. Чем больше изнашивается магнетрон, тем больше ухудшается общее качество и производительность СВЧ. Вот почему убедитесь, что вы проверили, работает ли ваш микроволновый магнетрон. Если это не так, замените его, чтобы повысить производительность вашей микроволновой печи.

Характеристики и результаты испытаний регулируемого магнетронного генератора импульсов

PDF-версия также доступна для скачивания.

Кто

Люди и организации, связанные либо с созданием этой статьи, либо с ее содержанием.

Какие

Описательная информация, которая поможет идентифицировать эту статью.Перейдите по ссылкам ниже, чтобы найти похожие предметы в Электронной библиотеке.

Когда

Даты и периоды времени, связанные с этой статьей.

Статистика использования

Когда в последний раз использовалась эта статья?

Взаимодействовать с этой статьей

Вот несколько советов, что делать дальше.

PDF-версия также доступна для скачивания.

Ссылки, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / Поделиться

Печать
Электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемых форматах.
Ключ архивных ресурсов (ARK)
Международная структура взаимодействия изображений (IIIF)
Форматы метаданных
Изображений
URL
Статистика
Роуз, К.Р. и Уоррен, Д. Характеристики и результаты испытаний регулируемого магнетронного генератора импульсов, статья, 31 декабря 1998 г .; Нью-Мексико. (https://digital.library.unt.edu/ark:/67531/metadc682696/: по состоянию на 31 октября 2021 г.), Библиотеки Университета Северного Техаса, Цифровая библиотека UNT, https://digital.library.unt.edu; кредитование Департамента государственных документов библиотек ЕНТ.
Магнетронные передатчики, передатчики — Beverly Microwave Division, Связь и электроэнергетика (CPI)
Магнетронные передатчики

Содержит:
• Частоты от 1 ГГц до 40 ГГц
• Уровни мощности от 100 Вт до 2 МВт
Преимущества:
• Полностью интегрированные системы
• Версии для монтажа в 19-дюймовую стойку
• Бортовые, морские и наземные приложения
• Широкая полоса пропускания RF

Пожалуйста, свяжитесь с CPI BMD, чтобы помочь вам с вашим передатчиком магнетрона.
Тел: +1 (978) 922-6000 или +1 (978) 922-6004
Вы должны включить Javascript для просмотра этого адреса электронной почты

Таблица возможностей передатчика магнетрона CPI

Частота (ГГц) Пиковая мощность (кВт) Долг PW
L-диапазон в Ka-диапазон (зависит от магнетрона) 1 кВт — 1 МВт (в зависимости от магнетрона) 0.1% типичный От 0,2 мкс до 5 мкс
Таблица возможностей модуляторов магнетрона для тестирования CPI EMV

Описание товара Частота (ГГц) Пиковая мощность Рабочий цикл Ширина импульса
Магнетронный модулятор 1.2 — 9,5 350 кВт — 1,5 МВт 0,001 2 мкс
Магнетронный модулятор 11–35 1,0 — 100 кВт 0.001 2 мкс
вопросов и ответов для Whirlpool W11346197 Magnetron
СВЧ ДЕЙСТВУЕТ, КАК ОНА РАБОТАЕТ, НО НЕ НАГРЕВАЕТСЯ 1. У меня был профи. Заменил дверные переключатели. По-прежнему нет тепла, но через 22 секунды появляется ошибка F1E5. Один из переключателей действительно плохо работал в машине, но работал на стенде.2. Он сказал, что это инвертор. Принесли новый, все тот же код ошибки; очистил код ошибки и повторил пару раз. Он позвонил в Китченайд. Технический уровень первого уровня не помог, второй уровень сказал, что снова замените инвертор, затем магнетрон и, если все еще не работает, замените диспетчер устройства. Я решил, что могу угадывать не хуже их. 3. Я заказал у вас все три детали. Приехали быстро, цена хорошая. Вставил инвертор. Начали заменять магнетрон, но при извлечении термистора (часть схемы 21) он треснул и развалился.АГА. У меня где-то есть отложенный заказ — ни у кого нет ее обратно в Whirlpool. Может, никогда не придет. Хорошо, я решил, что термистор является предохранительным устройством, и замкнул его, чтобы проверить со старым магнетроном. БОЛЬШЕ НЕТ КОДА ОШИБКИ, НО НИКОГДА НЕ НАГРЕВА. Я полагаю, что на самом деле я не ИСПОЛЬЗУЮ микроволновую печь таким образом, но я возвращаю стороны в целях тестирования. 4. Я прочитал некоторые другие вопросы, посмотрел на принципиальную схему и проверил свое сопротивление через клеммы магнетрона на
Пол для номера модели KEMS378SWH04
Ответ Пол, В этом устройстве не будет диода или трансформатора, поскольку вместо него используется плата инвертора.Если проверка магнетрона прошла успешно, и переключатели были заменены, то, скорее всего, это будет менеджер устройства, вызывающий эту проблему, но он также захочет заменить этот термистор.
СВЧ ДЕЙСТВУЕТ, КАК ОНА РАБОТАЕТ, НО НЕ НАГРЕВАЕТСЯ 1. У меня был профи. Заменил дверные переключатели. По-прежнему нет тепла, но через 22 секунды появляется ошибка F1E5. Один из переключателей действительно плохо работал в машине, но работал на стенде.2. Он сказал, что это инвертор. Принесли новый, все тот же код ошибки; очистил код ошибки и повторил пару раз. Он позвонил в Китченайд. Технический уровень первого уровня не помог, второй уровень сказал, что снова замените инвертор, затем магнетрон и, если все еще не работает, замените диспетчер устройства. Я решил, что могу угадывать не хуже их. 3. Я заказал у вас все три детали. Приехали быстро, цена хорошая. Вставил инвертор. Начали заменять магнетрон, но при извлечении термистора (часть схемы 21) он треснул и развалился.АГА. У меня где-то есть отложенный заказ — ни у кого нет ее обратно в Whirlpool. Может, никогда не придет. Хорошо, я решил, что термистор является предохранительным устройством, и замкнул его, чтобы проверить со старым магнетроном. БОЛЬШЕ НЕТ КОДА ОШИБКИ, НО НИКОГДА НЕ НАГРЕВА. Я полагаю, что на самом деле я не ИСПОЛЬЗУЮ микроволновую печь таким образом, но я возвращаю стороны в целях тестирования. 4. Я прочитал некоторые другие вопросы, посмотрел на принципиальную схему и проверил свое сопротивление через клеммы магнетрона на
Пол для номера модели KEMS378SWH04
Ответ Привет, Пол, Я бы заменил плату инвертора W10217711 и менеджер устройства WPW10350780 одновременно, так как плата инвертора вызвала код неисправности и могла повредить плату менеджера устройства.Термистор магнетрона — W10852735.
Я ПОЛУЧАЮ КОД F1 E5 от микроволновой печи, мне посоветовали заменить плату инвертора, но результат был таким же, я отключил питание пару раз, но получил те же результаты. После замены платы инвертора микроволновая печь работала в течение 20 секунд, прежде чем появился код. Спасибо за любую помощь, которую вы можете предложить.
Kenny для номера модели WCO95ECOABOO
Ответ Кенни, Если это и дальше будет происходить, то это будет неисправный магнетрон.
Я купил эту модель магнетрона 3 раза для своей двойной печи KEMS378SSS04. Снова вернулся в порчу, не тяжело работал больше трех месяцев. Что я должен проверить, чтобы убедиться, что другие детали могут вызвать повреждение магнетрона. дайте мне знать Спасибо.
Willy для номера модели KEMS378SSS04
Ответ Привет Вилли.Замените диод с магнетроном в блоке. Также убедитесь, что никто не использует микроволновую печь с металлом внутри. Это также повредит магнетрон.
Привет, Для тестирования магнетрона в моей документации от производителя указано, что у меня должно быть 45 Ом между двумя выводами для нормального магнетрона и бесконечность для аномального. Однако, когда я тестирую от терминала к терминалу, я получаю 0.00, или без резистентности. Значит ли это, что мой магнатрон плохой? Спасибо, Марк
Марка для номера модели KEMS378SSS02
Ответ Привет Марк. Если магнетрон показывает 0,00, это плохо. Вы должны получить из него прочтение.
Микроволновая печь не нагревается. На переднем дисплее все работает нормально.Код ошибки отсутствует. Я безуспешно заменил плату инвертора. Измеренная мощность инвертора в норме. Замерил клеммы магнетрона омметром и составляет менее 0,5 Ом. Клеммы к шасси открыты. Мог ли Магнетрон все еще быть плохим? Или это могло быть что-то еще?
Гэри для номера модели KEMS308SSS04
Ответ Привет, Гэри. Скорее всего, у вас неисправность стороны «высокого напряжения».Трансформатор, диод, магнетрон, конденсатор. Вам нужно будет быть предельно осторожным, если вы решите проверить компоненты с помощью мультиметра. Присутствует очень высокое остаточное напряжение, поэтому убедитесь, что вы отключили питание микроволновой печи и закоротили клеммы на конденсаторе. Магнетрон должен иметь сопротивление менее 1 Ом на двух клеммах, а цепь между каждой клеммой и землей шасси должна быть разомкнутой. Диод / выпрямитель должен иметь показания сопротивления только в одном направлении, отсутствие сопротивления или сопротивление в обоих направлениях указывают на неисправный диод.Первичная обмотка трансформатора должна показывать сопротивление приблизительно 450 Ом, вторичная обмотка должна показывать сопротивление 80 Ом, а трансформатор накаливания должен показывать сопротивление 100 Ом. Если все показания правильные и находятся в пределах допустимого диапазона, замените магнетрон.
микроволновая печь не нагревается. горит свет, стол поворачивается, от гриля дует тепло, на панели отображается значок нагрева. проверены дверные переключатели (3) все хорошо.предохранитель хороший. не знаю, как проверить магетрон или диод. какие-либо предложения? спасибо
Марка для номера модели kitchenaid kems378sss00
Ответ Марк, мы отправляем вам некоторую информацию, которая будет более полезной. Чтобы проверить трубку магнетрона после отключения питания и разряда конденсатора, отсоедините провода и проверьте два контакта, у вас должно быть сопротивление менее 1 Ом, и проверьте каждую клемму на корпусе, и должен быть «обрыв». «(бесконечное сопротивление) цепь.Диод / выпрямитель должен показывать «замкнутую» цепь только в одном направлении. Отсутствие «замкнутой» цепи в любом направлении или показание сопротивления, отличное от замкнутой цепи, указывает на неисправный диод.
Ab initio расчеты и исследование скретч-тестов покрытий из гидроксиапатита и кремнийсодержащего гидроксиапатита, нанесенных методом высокочастотного магнетронного распыления.
https://doi.org/10.1016/j.surfin.2020.100727Получение прав и содержание
На снижение прочности сцепления повлияло увеличение содержания кремния в покрытии.
•
Уменьшение размеров зерен и кристаллитов привело к разрушению покрытия при меньших нагрузках.
•
Моделирование ab initio выявило повышенное количество молекулярных связей на границе раздела.
•
Моделирование ab initio показало, что силикат-ионы оказывают значительное влияние на свойства покрытия.
Abstract
Важнейшим свойством имплантатов является их биосовместимость.Для обеспечения биосовместимости на имплантат наносится тонкое покрытие из гидроксиапатита (ГА). В этом исследовании мы исследуем влияние добавления силикатных анионов в структуру гидроксиапатитовых покрытий на их адгезионную прочность с помощью теста на царапание и расчетов ab initio. Мы обнаружили, что как размер зерна, так и прочность сцепления уменьшаются с увеличением содержания кремния в покрытии ГК (SiHA). Увеличение содержания кремния до 1,2% в покрытии ГА приводит к уменьшению среднего размера кристаллитов с 28 до 21 нм, а в случае 4.6% приводит к образованию аморфной или нанокристаллической пленки. Уменьшение размеров зерен и кристаллитов приводит к отслаиванию и разрушению покрытия от титановой подложки при меньших нагрузках. Кроме того, наши ab initio моделирования демонстрируют увеличенное количество молекулярных связей на границе аморфного SiHA-TiO ₂. Однако экспериментальные результаты показали, что структура и размер зерна имеют более выраженное влияние на прочность сцепления покрытий.
