Как проверить контур заземления

Заземление представляет собой соединение электрических приборов с землей. С его помощью обеспечивается защита от поражающего действия тока при неисправностях или повреждениях электрооборудования. Для заземлителя используются обыкновенные металлические стержни или специальные комплексы, включающие в свой состав сложные элементы. Перед вводом в эксплуатацию всей системы, происходит проверка контура заземления, где в первую очередь замеряется его сопротивление. Таким образом, удается выяснить способность заземляющего контура выполнять свою основную защитную функцию.

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора. Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения. Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

• Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
• Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
• Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

• Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
• Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
• Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

Для измерения изоляции применяется мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты. Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами. Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

Как проверить сопротивление заземления

Безопасность любого помещения и здания в целом зависит от мер, которые предприняты для его защиты. Установка заземления — один из важнейших способов защиты здания от поражающего действия тока при повреждениях или неисправностях электрического оборудования.

Обустроить систему заземления и зануления можно при помощи соответствующих специализированных организации, а можно решить данный вопрос самостоятельно. Для того, чтобы своими руками произвести необходимые работы, нужно знать некоторые тонкости электрических сетей. По завершении мероприятий сбора структуры, потребуется провести замеры сопротивления.

Как замерить сопротивление заземления, все этапы процесса, сроки и рекомендации рассмотрим далее.

Заземление — защита дома

В случае возникновения непредвиденной ситуации, когда в слое изоляции электрического провода случился пробой, на корпусе сломавшегося электрического прибора возникает опасное напряжение. Именно через заземляющий контур в грунт уводят возникшую угрозу электрического заряда. В таком случае величина опасного заряда снижается до безопасного состояния, которое не причинит вреда человеческому организму. Поэтому важно постоянно проводить замер сопротивления контура заземления.

Если проводник или структура заземления нарушены, то нет пути стекания возникшего напряжения, и тогда ток будет идти через человека, который находится между землей и неисправным оборудованием. Важно следить за состоянием контура заземления, периодически производить с определенным интервалом испытания сопротивления и осуществлять контроль за внешним состоянием устройства. Как проверить заземление, рассмотрим более детально.

Методики и способы измерения показателей

Существует несколько способов, как проверить заземление. Существуют специальные приборы для измерения параметров сопротивления заземления. Рассмотрим основные из методов замера при помощи электрооборудования:

• токовые клещи;
• амперметр-вольтметр;
• специализированные приборы.

Возможно измерение сопротивления токовыми клещами. При их использовании нет надобности производить отключение самого устройства и применения дополнительных электродов. Процесс того как можно измерить заземление оперативный и достаточно точный. Принцип работы токовых клещей рассмотрим подробнее.

Через вторичную обмотку проходит переменный ток. Чтобы произвести расчет, нужно полученное значение ЭДС проводника разделить на численное определение тока. При измерении в домашних условиях используются клещи С.А 6412, С.А 6415, С.А 6410.

Рассмотрим, как проверить контур заземления при помощи амперметра-вольтметра. Понадобится собрать электроцепь. В ней ток будет двигаться сквозь проверяемый заземлитель и дополнительный электрод. Необходимо в цепь добавить потенциальный электрод. Предназначение его заключается в фиксации скачков напряжения. Расстояние от потенциального электрода до токового электрода и заземлителя одинаково, он находится в диапазоне безвредного потенциала и влияет на заземление. Для получения значения сопротивления нужно воспользоваться законом Ома произвести расчет по формуле R=U/I.

Для испытания и проверки параметров сопротивления в домашних условиях многофункциональный мультиметр не будет удобным. В данном случае лучше использовать следующие измерители сопротивления:

Как измерить сопротивление заземления на примере прибора М-416 рассмотрим более подробно.

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

• визуальный осмотр устройств заземления на целостность;
• проверка сварочных швов;
• измерение расстояние от здания;
• осмотр крепежей;
• подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

1. Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности.
2. Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
3. Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
4. Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
5. Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
6. В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
7. Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию. Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
8. В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.
9. Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
10. Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
11. Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
12. Полученное значение умножается на соответствующее число. К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
13. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Как часто производить измерения

Измерения на предприятиях лучше всего проводить с определенной периодичностью осмотра, не реже, чем раз в 12 лет. В домашних условиях периодичность проверки контура заземления равняется одному разу в полтора года. Необходимо визуально осматривать элементы цепи, измерять сопротивление защитного заземления, при надобности раскапывать грунт.

Точный анализ можно получить в сухую теплую погоду, поскольку сухая почва и аппаратура покажут наиболее корректные цифры. Искажение результатов измерений сложно избежать в мокрую погоду.

В случае получения данных специалистами клиент в день приемки работ получит официальный протокол измерения сопротивления заземления, образец протокола проверки сопротивления представлен ниже. В бланке будут содержаться следующие данные: место выполненных работ, поправочный коэффициент в зависимости от сезона, назначение заземляющего контура и расстояние между электродами.

Неисправность заземляющего устройства

В исправном контуре электроток при аварии по проводящему элементу поступает на электроды, отводящие его. Таким образом потоки опасного напряжения вступают в контакт с грунтом и уходят на сопротивление земли.

По причине долгого нахождения в грунтовых массах металлическое составляющее токоотвода окисляется, покрываясь пленкой. Возникший коррозионный процесс препятствует прохождению тока, повышая электросопротивление всего конструктива.

Образованная коррозия отходит от металла, таким образом прекращая электрический контакт местного уровня. Количество таких зон со временем увеличивается, вследствие чего возрастает и сопротивление контура. Заземляющее устройство приходит в негодность, теряет электропроводимость. Для того, чтобы определить критический момент заземление необходимо проверить.

Как проверить качество заземления

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление. Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома. По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно). В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть. Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

• Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
• Рабочий ноль (цветовая маркировка — синяя или голубая).
• Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Сразу оговоримся: изготовить такой комплект самостоятельно возможно, но дорого и нецелесообразно. Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины. Да и сформировать высокое напряжение, необходимое для измерения параметров растекания, тестер не сможет. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Видео по теме

{SOURCE}

Как проверить заземление, выполненное своими руками

Электрические приборы представляют собой новейшее оборудование, без которого очень сложно представить человеческую жизнь. Следуя современным стандартам и совершенствованию технологий, производители делают приборы высокого качества и, соответственно, выдвигают ряд требований по эксплуатации. Например, чайник и зарядное устройство, работают от розеток, а если на вилке кабеля присутствуют клеммы «земли», значит, и пользоваться розеткой следует исключительно с клеммами. И чтобы долго не вводить читателя в заблуждение, предлагаем перейти к сути нашей статьи, а именно, разъясним, как проверить заземление в различных условиях.

Прежде чем мы начнем углубляться в тему, нужно решить еще один вопрос. Об этом ниже.

Как проверить сопротивление заземления?

Данный вопрос важен в подобной ситуации. Каждому известно, что ток совершает движение по проводникам, где наблюдается минимальное сопротивление. Значение этого сопротивления мы с вами и проверим.

Обозначение заземления

Замеры, необходимо проводить специальными приспособлениями, знакомый нам мультиметр, в этом деле не помощник. Однако, каким бы прибором не пришлось выполнять измерения, действует единственный принцип.

• Первое, что мы сделаем, это создадим контакт, для этого необходимо защитить один из участков шины.
• Находим в сарае старые металлические штыри, после чего забиваем их в землю на глубину до 70 см.
• Берем зажим и провода проверочного устройства соединяем с шиной и металлическими прутьями.
• Далее ведется вычисление сопротивления по инструкции, прилагающийся к приспособлению.

Важно! Электрическая сеть, обладающая напряжением 220 вольт, должна иметь сопротивление не более 4-х Ом.

Обсудив данный вопрос, постепенно переходим к цели.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней.

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке. Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах.

Схема подключения замеления и зануления

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

• Напряжение в приборе должно равняться нулю, это подскажет тестер.
• Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
• В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка розетки на заземление. В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
• Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
• Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Внимание! Обязательно должна быть периодичность проверки сопротивления изоляции электросети и заземления оборудования.

Штырь заземления

Проверка контура заземления

Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.

Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться. Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц. Обратите внимание, монтаж контура заземления специалисты рекомендуют проводить следующим образом:

1. вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
2. Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
3. Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
4. Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.

Контур заземления варим в форме треугольника

Важно! Приваривайте элементы заземления тщательно и выполняйте надежные швы.

На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.

Приборы для измерения заземления

В зависимости от предназначения требования к измерению заземления и его контуров варьируются, следовательно, для этого используются соответствующие приборы. Чаще всего приходится проводить тестирование контуров, для этого используется электронный тестер.

Для подобных случаев можно пользоваться цифровыми и аналоговыми вариантами. Идеально применять приспособления, находящиеся на учете в государственном реестре.

Какие ошибки совершаются в монтаже заземления?

Любой владелец дома старается создать своему жилищу всестороннюю защиту. Что же считается катастрофической ошибкой в этом направлении? Обычно люди, не знающие даже навыков работы с этой системой, прибегают к методу заземления к трубопроводам, а это слишком опасно. Если не к чему зафиксировать «землю», лучше использовать пластиковые трубы, они несколько снижают вероятность поражения электрическим током.

Важно! Любые электроустановки не должны быть подсоединены к заземлению последовательно.

Отличие в подключении заземления и зануления

Также важно выделить, что одна шина заземления, может работать в паре исключительно с одним потребителем.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

• Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
• Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
• Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

Системы заземления в квартирах

Вопрос о квартирном заземлении часто возникает при смене проводки или ее реконструкции. Процесс подобного оборудования кажется слишком простым, тем не менее соблюдение правил и отдельных требований обязательно. В многоквартирных домах еще со времен Хрущева оборудовалась система TN — C. В такой ситуации не принято заземление, а щитки каждого этажа зануляются.

С рабочей системой TN — C — S сделать заземление намного легче. Ведь для каждого отдельного щитка выводиться специальная шина, которую подключить можно в любой удобный момент. Новостройки, как правило, еще на момент строительства оборудуются элементами «земли». Так как с начала 2000-го года стали использоваться проекты TN-S. В подобной ситуации стоит отбросить переживания о безопасности электрооборудования в квартире, так как застройщики позаботились об этом заранее.

Важно! Помните, что во множестве квартирных застроек электрическая сеть находится в неблагоприятном состоянии, поэтому прежде чем сделать заземление, стоит уточнить у обслуживающего сервиса все нюансы.

Существует варварский способ проверки заземления. Аккуратно, повторять данное без должных знаний опасно!

Вас могут заинтересовать:

Как проверить заземление в розетке с помощью лампочки: инструкция по измерению

Как проверить заземление в розетке – это распространенный вопрос, ведь защита от высокого напряжения всегда должна быть на первом месте. Заземление – это обязательный компонент электрической сети, тем не менее, в некоторых квартирах (особенно ранней постройки) оно отсутствует. Конечно, проверить наличие такого важного нюанса сможет профессиональный электрик, но при желании сделать это можно самостоятельно. Ниже мы рассмотрим всевозможные варианты проверки заземления розеток и предоставим четкие пошаговые инструкции к этой процедуре.

Проверка заземления в розетке

Содержание статьи

Какие бывают розетки?

Розетка – это деталь электросети, которая имеет простую форму. Она представляет собой плато в виде окружности или прямоугольника. При этом изготавливают розетки только из безопасных материалов, которые не проводят ток (пластмасс, керамика, фарфор и подобные).

Задняя часть плато ровная, на передней же имеются специальные выступы под контакты, обычно они изготавливаются из цветных металлов. Фиксируются контакты плотно с помощью специальных заклепок, а для соединения с электропроводкой на них имеются винтовые крепления. Производителями выпускаются розетки с уже имеющимися шинами заземления и без них.

Сверху конструкция закрывается крышкой, где имеются проемы под вилку

Таблица №1. Различные варианты бытовых розеток.

Вид, иллюстрация	Описание
Евро-розетка	Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.
Устаревший вариант	Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Для чего заземляют электрическую сеть?

Многих пользователей удивляет тот факт, что ноль и жилу заземления «сажают» на один провод в одном и том же щитке. Отсюда вытекает вопрос, для чего же нужен дополнительный провод, если предыдущие замыкаются между собой?

Здесь необходимо вспомнить принцип физики: все движется от большего к наименьшему. Таким образом, жидкость будет стекать вниз, жар передается к холодному элементу, а значит, что электрический ток тоже движется к меньшему сопротивлению. Так, если в электрической сети при отсутствии заземления произойдет ударный электрический импульс, то это чревато следующими последствиями:

• напряжения увеличивается во много раз;
• старая электропроводка выходит из строя;
• если проводники слишком плотные и выдерживают сильное напряжение, то загорается только слой изоляции.

Отсутствие «земли» приводит к трагическим последствиям

Обратите внимание! Опасность отсутствия заземления заключается еще в том, что во время ремонтных работ некоторые мастера могут перепутать фазу и нулевой контактор. В такой ситуации все корпуса электрических приборов, включенных в сеть, будут под напряжением. Именно такая халатность уже приводила к смерти людей.

Независимо от того, сгорела проводка или нет, если в этот момент человек дотронется до любой детали из металла – получит удар током. При этом уровень напряжения будет больше, чем самой розетке. В одном случае мастер получит быстрый и короткий удар, а в другом — не сможет убрать руку до тех пор, пока ток не найдет слабую зону, только тогда цепочка разомкнется.

Как сделать контрольную лампу

При наличии заземления получится избежать печальных последствий:

1. При возрастании напряжения у него всегда будет место для отвода – заземленный провод.
2. Поскольку сопротивление у человеческого тела значительно выше, чем у провода из цветного металла, то даже если он дотронется до детали, ток пройдет по пути меньшего сопротивления. Именно поэтому специалисты предъявляют жесткие требования к проводу заземления – он должен быть цельным (скручивания допустимы только внутри щитка).

Видео – Что делать, если человека ударило током?

В каких случаях может потребоваться проверка заземления в розетке?

Чаще всего проверку заземления в электросети проводят в следующих случаях:

• при заселении в новую квартиру;
• в случае аренды какого-либо помещения;
• при выполнении различных работ по части электрики в незнакомом доме.

Существуют стандартные способы проверки, которые используются электриками по всему миру. Мы рассмотри их подробнее.

Внешняя проверка заземления

Каждый пользователь может оценить наличие заземляющего провода при внешнем осмотре розетки, ведь даже этого достаточно, чтобы сделать первые выводы.

Здесь мы можем наблюдать наличие функционирующих контакторов и биметаллических платин — это значит, что розетка имеет заземление

Если во внутренней части розетки имеются элементы шины заземления, то с большей вероятностью такую розетку можно считать безопасной. Эти детали представляют собой характерные отверстия, через которые виднеются биметаллические пластины — элементы обычно находятся с верхней и нижней стороны розетки.

Цены на розетки с заземлением

Розетка с заземлением

Проверяем внутреннее строение розетки

Для того, чтобы наверняка убедиться в безопасности розетки, потребуется снять ее верхнюю крышку, которая держится на винтовом креплении. Перед тем, как это сделать, необходимо обесточить розетку, отключив автоматические элементы щитка (он находится на лестничной площадке, если речь идет о многоквартирном доме).

Проводки отличаются по цветам

После чего можно будет рассмотреть все внутренне строение розетки, расположение проводников, которые подсоединяются к прибору. Во всех «евро-розетках» присутствуют следующие проводники:

• фазы;
• нуля;
• заземления.

Все эти провода отличаются между собой по цветам. По стандартным требованиям фаза имеет светлую или коричневую изоляцию,  нуль бывает черным или синим. Тем не менее, все может быть по-другому – оттенки проводов зависят от производителя.

Важно! Распространенная ситуация, когда цвета изоляционного слоя проводов не соответствуют их назначению согласно общепринятым стандартам. Поэтому не стоит обращать внимание только лишь на этот критерий.

Разные провода имеют разные цвета

Последний проводник (заземление) бывает желтым или зеленым. Кроме того, он немного толще других проводников электрической сети. Этот провод внутри корпуса розетки соединяется с шиной, соединенной с пластинами, которые устанавливаются на всех «евро-розетках».

На изображении ниже можно заметить, как через отверстие перекрытия выведены три проводника, которые полностью соответствуют рекомендованным цветам.

Провод заземления имеет большую толщину — такая розетка безопасна

Присутствие желтоватого или зеленого проводка уже говорит о наличии «земли». Тем не менее, чтобы убедиться в работоспособность шины предстоит проверить ее специальным оборудованием.

Использование приборов для тестирования розеток

Только при использовании специализированных приборов для проверки можно судить о безопасности розетки. Тем не менее, применять подобное оборудование имеют право только лица, у которых имеет разрешение, ведь обычно приборами тестируют розетку, не отключая напряжение.

С помощью оборудования проверяют подачу электроэнергии на общую цепь и розетки. Этот щиток обычно находится в подъезде или квартире жильцов.

Внешний вид электрощитка

Все розетки находятся под напряжением в 220 В (иногда меньше), поэтому создается реальная опасность для человека, который собирается их тестировать с помощью приборов. Особенно тогда, когда он мало знаком с устройством электросети.

Использование лампы накаливания для тестирования розетки

Первый вариант тестирования заключается в использовании любой лампы накаливания, которая рассчитывается под напряжение сети, для этого потребуется изготовить самодельное устройство:

1. Подготовить патрон для лампы накаливания.
2. Подсоединить к патрону провод с двумя жилами (25 сантиметров).
3. Потом в патрон необходимо вернуть лампочку.

Концы проводников необходимо очистить от изоляционного слоя острым лезвием примерно на 8 миллиметров. Конечно, чтобы обезопасить себя, лучше установить на проводники наконечники — на этом изготовление тестирующего прибора завершается. Наглядный пример самодельного устройства для проведения проверки представлен на иллюстрации ниже.

При желании можно взять любой патрон с проводниками от ненужного осветительного прибора

Тестирование розетки лампочкой: пошаговая инструкция

Шаг 1. Необходимо подключить автомат питания электросети.

Подключаем питание

Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.

Если лампа ярко светит, то это свидетельствует о том, что электрическая цепочка целая, а прибор функционирует без перебоев

Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.

Если при тестировании загорается лампочка, то розетка считается заземленной. В других случаях она не является безопасной.

Проверка вольтметром

Для другой проверки шины заземления потребуется приобрести вольтметр со стрелкой или электронный. Здесь нам понадобится простое устройство.

Проверка вольтметром считается достоверной, ведь прибор измеряет напряжение, силу тока, а также сопротивление. Поэтому он пригодится, если вам постоянно приходится выполнять подобные действия.

Вольтметр помещается в удобную сумку-чехол, который можно повесить на плечо во время проверки

Проверка заземления помощью стрелочного вольтметра выглядит следующим образом:

1. Переключить соответствующий режим напряжения.
2. Установить диапазон измерения до 700 В.
3. Подсоединить клеммы устройства на контакты выбранной розетки.
4. Записать полученные значения.
5. Одну клемму подсоединить к заземляющему контактору.
6. Теперь по очереди подсоединять другую клемму на контакторы.
7. Полученные значения опять же следует записать.

Итоговые значения после проверки потребуется сравнить. Если числа, полученные после двух проверок больше чем то, что было на четвертом шаге, то можете не волноваться – шина функционирует. Если эти показания не отличаются — скорей всего, отсутствует «земля».

По опыту многих пользователей, удобным считается другой прибор – электронный вольтметр. Ведь он сразу же выводит полученное значение цифрами. Тем не менее, опытные специалисты не рекомендуют его использовать, потому что он уступает по точности.

Показания выводятся на экран

Цены на вольтметр

Вольтметр

Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.

Видео – Как проверить заземление в частном доме

Как измерить сопротивление контура?

Конечно, такой метод проверки требует приобретения специализированных приборов. Кроме того, тестирование сложно провести в многоэтажном доме.  Тем не менее, этот способ считается достоверным.

Его принцип состоит в измерении степени сопротивления между щупом заземления и землей. Для проведения такой процедуры потребуется омметр с высокими частотами и множество проводков. Мультиметр здесь не подойдет, ведь нужен более точный прибор.

Если имеется доступ к профессиональному оборудованию, то можно проверить контурное сопротивление

Если у вас имеется подобное устройство, то возьмите три провода любой толщины. Один из них соединяется с контактом заземления на розетке (он будет укороченным). Другие провода присоединяются к прибору и металлическим кольям, которые забивают в почву (на расстоянии 100 сантиметров). При наличии стандартного напряжения сети – однофазного 220 В и трехфазного – 380 В, показания не должны быть больше четырех Ом.

Обратите внимание! Такая методика проверки актуальна обычно при наличии сухой почвы. Чаще всего ее проводят еще на этапе строительства жилья, потому что в другое время сделать это будет проблематично.

Почему приходится разбирать розетку?

Конечно, воспользовавшись методами, приведенными выше, можно проверить заземление без разборки розетки. Тогда невозможно дать гарантию наличия заземления по распространенной причине – некоторые неопытные мастера фиксируют заземляющую шину и шину нуля. Делается это с помощью проводка-перемычки.

Такое внутреннее строение розетки не отвечает любым стандартам безопасности, ведь объединять эти два контактора опасно.

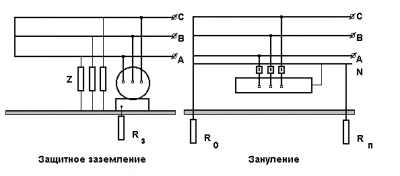

Такой способ принято называть занулением

Поэтому без предварительного демонтажа наружной части выявить такую проблему невозможно, ведь при проверке прибором будет показывать заземление, которого по факту нет.

Шина заземления по общепринятым правилам всегда должна быть отдельной, потому как нулевой проводок ошибочно может быть перемещен вместо фазы. Последствия такой халатности будут печальными даже при отсутствии ударного импульса.

Если раньше заземленные розетки можно было встретить только в производственных помещениях, то теперь их устанавливают в квартирах (новостройках) — это важный критерий безопасности жильцов, которые регулярно пользуются бытовой техникой.

При обнаружении зануления рекомендуется срочно вызвать электрика

Обратите внимание! Если после разбора розетки вы обнаружили зануление, то не стоит пытаться решить такую проблему самостоятельно, ведь это опасно для жизни. Лучшим решением будет обращение к квалифицированному мастеру.

Видео – Как отличить зануление от заземления

Другие опасные методы заземления розетки

Существует еще один не менее опасный (по сравнению с предыдущим) способ заземления розетки. Его иногда используют жильцы многоквартирных домов – кустарный метод применим в старых домах, где отопительные трубы выполнены из металла и соединяются с теплотрассой, которая соответственно контактирует с почвой. На первый взгляд – это идеальный вариант, ведь действительно розетка будет заземленной, но на деле не все так просто.

Опасность в том, что сейчас многие жильцы предпочитают устанавливать пластиковые трубы, а как известно, этот материл не проводит электричество. Получается, что при таких обстоятельствах система перестанет функционировать. Это приведет к тому, что при наличии фазы на одном из электрических приборов удар током получите вы и соседи, которые еще контактируют с трубами.

Категорически запрещается использовать водопроводные трубы с целью заземления проводов

Запрещено заземлять розетки и на металлические газовые трубы, даже если вы живете в собственном доме, а не в квартире. Ведь даже в предыдущем случае по трубам течет всего лишь вода, а не газ. При такой халатности может произойти взрыв.

Запрещается в электрическом щитке подключать заземляющий проводник к контактам «земли» и корпусам электрических приборов, если заземление проведено не до конца. Это опасно еще и тогда, когда отсутствует дополнительный защитный механизм.

Косвенные доказательства опасности электросети

Если проявить внимательность в некоторых ситуациях, то можно даже без специализированных проверок заметить отсутствие «земли» по следующим нюансам:

1. Любые бытовые устройства, которые контактируют с водой, могут время от времени «щипать» током. К этой категории относят: посудомоечную машину, стиральную машину, электрочайник, бойлер.
2. При прослушивании музыки внимательные люди замечают присутствие постороннего шума.

Из-за отсутствия «земли» бытовые приборы могут оказаться под напряжением

Подводим итоги

Если у вас отсутствует опыт работы с электричеством, то проверка должна ограничиваться только визуальным осмотром при наличии обесточенных розеток. В других же случаях рекомендуется вызвать на дом или в офис профессионального электрика. Кроме того, не следует самостоятельно использовать любое оборудование при наличии напряжения в сети, ведь это всегда представляет определенный риск для жизни.

Проверка контуров заземления в СПб

Зачем нужна проверка заземления

Рассмотрим землю в качестве общего гигантского проводника для всех электрических процессов. К ней можно присоединиться в любой части планеты — как с помощью промежуточной среды, так и напрямую. Земля используется в качестве нейтрального проводника, а также для защиты от поражения током. В соответствии с Правилами устройства электроустановок (ПУЭ), заземление является преднамеренным соединением токоведущих или проводящих частей электрических установок с землей. Учитывая, что это устройство призвано защищать жизнь и здоровье человека при возникновении нестандартной ситуации, проверка заземления — дело важное и актуальное. Под нестандартной ситуацией имеется в виду несанкционированное попадание напряжения на проводящие ток детали.

Что в первую очередь защищают в квартире от утечек тока? Электрощиты, корпуса бытовой техники (холодильника, стиральной машины и пр.), ванну, полотенцесушитель и другие металлические предметы. Защитный контур состоит из проводника, соединения, заземлителя и грунта. Каждая розетка включает три контакта — «ноль», «фаза», «земля»: первая пара соединяется с электростанцией, а последняя уходит в грунт. Электрощит объединяет все провода распределителя в доме.

Случаи нарушения изоляции и утечки электричества не так редки, как кажется. Избыточное напряжение из металлических частей должно перенаправляться в землю, пока не сработает защитное оборудование. Практика доказывает, что нельзя на 100% доверять строителям и электрикам, осуществляющим схему заземления, также в самом контуре со временем снижается эффективность действия. Поэтому раз в три года выполняют проверку исправности заземления (рекомендованная периодичность для жилых помещений). Кроме того, для организации внеплановой проверки цепи заземления достаточно уловить несколько настораживающих сигналов:

• металлические корпуса бытовой техники бьются током;
• на отопительных батареях толстым слоем оседает пыль;
• в аудиоколонках и наушниках слышится посторонний шум.

Как проверять контуры заземления

Выполняется проверка контура заземления путем определения работоспособности элементов:

• электродов и грунта;
• заземляющей шины и проводника;
• соединений в цепи, то есть металлосвязей.

Для проверки грунта подходит сухое время года, кроме контроля защиты от молний. Такая потребность возникает на этапе проектирования частного дома, а именно на стадии продумывания электрокоммуникаций. Самой важной частью заземления считается сопротивление земли, его определяют с помощью специального прибора — измерителя сопротивления заземления. Чтобы провести проверку состояния заземления, потребуется очистка шины для достижения достаточного контакта, внедрение в грунт двух стержней на 0,5 — 1 метр в глубину, фиксация оборудования на стержнях и шине, а также замеры показателей по инструкции. Важный момент: для повышения точности измерений стержни не размещают около подземных коммуникаций.

Целостность металлосвязей проверяют визуально, с применением молоточка с изолированной рукояткой. Незначительное дребезжание проводника указывает на целостность контакта. Сопротивление каждого металлического соединения должно соответствовать нормативам: проверка

работы заземления на данном этапе проводится с применением омметра или мультиметра. Если значения не превышают 0,05 Ом, значит проверка целостности заземления продемонстрировала хорошие результаты.

Что делать, если проверка выявила отсутствие заземления

Если застройщиком не предусмотрено обустройство заземления, есть несколько вариантов решения проблемы. Например, в качестве временного варианта защиты следует подключить УЗО — устройство защитного отключения — которое выключит питание электроприбора или группы розеток при утечке электричества. Также специалисты советуют заменить домашнюю проводку на трехжильную: если инструментальная проверка наличия цепи заземления покажет отсутствие таковой, с новой проводкой вы будете готовы к оперативному подсоединению провода РЕ к этажной шине в щите. Модернизация электропроводки — хороший вариант.

Еще вариант — монтаж индивидуального заземляющего контура. Для этих целей крайне желательно заказать услуги электролаборатории по проверке заземления в СПб. Дело в том, что самодеятельность может закончиться весьма плачевно, в том числе и в правовом поле. Понадобится вмешательство в утвержденный проект, согласование действий с управляющей компанией. Спокойнее для всех жильцов дома, если работу берут на себя мастера — с использованием профильных точных инструментов, отчетностью и всей необходимой документацией.

Особенно хочется предостеречь любителей выборочной проверки состояния контура заземления с тягой к экспериментам. К пагубным последствиям может привести решение соединить третий провод с системой отопления или водопровода (подробнее в ПУЭ 1.7.110). Опасность заключается в том, что пробой тока происходит на металлический корпус прибора, далее напряжение переходит по стоякам батарей и водоснабжения других квартир, а простое прикосновение к трубе или текущей воде из-под крана может привести к травме или гибели человека.

Будьте осторожны, небезопасной организацией заземления считается еще несколько вариантов:

• «зануление» чревато неприятными последствиями при обрыве нулевого провода в сети;
• недопустимо заземлять приборы последовательно, то есть друг через друга;
• нельзя подсоединять несколько проводов к одной клемме шины РЕ, следуйте правилу — одна контактная площадка = один проводник.

Как самостоятельно проверить качество заземления в квартире

Для проверки системы заземления своими руками есть два метода. Первый основан на применении отвертки, тестера и изолированного провода с парой щупов на концах. Второй требует наличия длинного провода и предполагает детальную проверку сопротивления контура заземления (инструментарий для этого способа берут тот же). Отталкивайтесь от норматива: в квартире и частном доме должны заземляться все розетки и металлические предметы. Последовательность тестирования приводим в таблице.

Первый метод	Второй метод проверки защитного заземления
1. Проверка на заземление контакта в розетке. Определите тестером или подключением бытового прибора, находится ли розетка под напряжением. Если напряжение есть, отключите его в щитке через УЗО, не выключая прибор.	1. Возьмите индикаторную отвертку и с ее помощью проверьте в щите желто-зеленый провод. Это контур заземления, и он должен быть без напряжения.
2. Дальше необходимо вытащить вилку прибора из отключенной с помощью автомата розетки. Снимите крышку и обратите внимание, куда подсоединен контакт заземления. Визуально проверка наличия заземления определяется по контакту заземления: он должен уходить к отдельному проводу, ведущему в стену. Также заземляющий контакт может быть не подключен вовсе или соединятся с одной из клемм. Соберите розетку и вновь подключите устройством защитного отключения в щитовой.	2. Синий провод — это «ноль», к нему подключите щуп проводника. Другой щуп подсоединяется к желто-зеленому проводу. «Автомат» должен сработать, тогда делаем вывод о нормальном состоянии заземляющего контура на входе.
3. После визуальной проверки заземления и зануления тестируем прибором или индикаторной отверткой: требуется выяснить, не брошен ли заземляющий контакт на фазу. Потом проверяем заземление провода, с которым соединен контакт. Отверткой-индикатором ищете фазу в розетке, убираете с нее палец и на сенсор кладете щуп изолированного провода — в норме индикатор не светится. Другой конец провода доведите до заземляющего контакта: если лампочка-индикатор загорелась, проверка монтажа заземления прошла успешно.	3. В третьей фазе испытаний попытаемся провести проверку заземления на выходе щитка. Рычаг УЗО возвращается во взведенное состояние. Один конец изолированного провода остается на «0», а второй исследует по очереди каждую розетку и металлические предметы в помещении. При касании каждый раз сработает «автомат» — это признак нормы
4. Если тест показал другой результат, вызовите мастера-электрика.	4. В идеале ванная комната оборудована системой уравнивания потенциалов (СУП). В этом пластиковом боксе укладывают металлические шины и провода, и в этом месте напряжение должно отсутствовать. При проверке надежности заземления не обходите вниманием эту зону: протестируйте индикатором на отсутствие напряжения и подтяните болты.

Проверка сопротивления заземления мультиметром.

Если электрическая часть в квартире или доме уже смонтирована, в бытовых условиях проверка эффективности контура заземления определяется мультиметром — это один из многочисленных вариантов диагностики. Начинается процесс с визуального осмотра. Квартирный вводный автомат отключают, одну розетку разбирают и осматривают. К клемме должен подходить заземляющий проводник, желто-зеленый по цвету. Если это так, заземление в розетке присутствует, но если там находятся только провода синего и коричневого цвета, соответствующие нулю и фазе, защитного заземления нету. При этом проверка исправности защитного заземления все равно потребуется, даже при наличии желто-зеленого провода.

Теперь о том, как провести проверку контура заземления мультиметром. Сначала включают автомат в распределителе, чтобы в розетках появилось напряжение. На приборе следует выставить режим замеров напряжения. Щупами обеспечиваем контакт с фазой и нулем и наблюдаем, какое значения напряжения покажет прибор. Показатели должны приближаться к 220 В.

Такое же измерение надо выполнить между заземляющим и фазным контактами. Незначительное отличие от 220 В допустимо, главное просто увидеть какие-либо цифры на экране: это значит, что удалось проверить наличие заземления и измерить напряжение между контактами. Если цифровое значение на экран не выводится, контур заземления неисправен или его нет вообще.

При отсутствии мультиметра можно сделать самодельный тестер из патрона, лампочки, проводов и концевиков. Получится так называемая “контролька”, она же контрольная лампочка. Чтобы

воспользоваться самодельным тестером, следует дотронуться одним щупом к фазному контакту, а другим — к нулевому. В идеале при этом лампочка светится. Далее концевик с нуля перенесите на усик контакта-заземлителя. Свечение лампочки свидетельствует о работоспособности контура, слабый свет говорит о его изношенности, а отсутствие света — о неработоспособности защиты или перепутывании ноля с фазой при установке розетки.

Кроме описанных выше устройств, интернет-форумы рекомендуют проверять сопротивление защитного заземления аналоговыми приборами МС-08, ИСЗ-2016, Ф4103 (М1), М-416 или цифровыми MRU 105, 120, 200. Отметим, что в профессиональной среде для официальных замеров не используют популярные в народе мультиметры и мегаомметры, так как они дают лишь приблизительные значения сопротивлений. Эксперты используют специальную тестирующую аппаратуру, точность которой заверена лабораторными поверками.

Профессиональная проверка и испытания заземления

Преимущества обращения к специалистам за проверкой исправности цепи заземления неоспоримы:

• квалифицированные мастера разбираются в нормативах, регламентированных в ПУЭ, правилах электробезопасности, нормах по защите персонала и подключенных устройств от поражения током;
• проверка сопротивления заземления проводится с привлечением современных устройств — FLUKE 1653b, Megger DET14C, точность которых подтверждается ежегодными лабораторными поверками;
• особый вид работ — проверка целостности цепи заземления на производстве; к оборудованию допускают обученных сотрудников электроизмерительной лаборатории с разрешением;
• по результатам работ по профессиональной проверке и испытаниям заземления заказчик получает протокол измерения.

В процессе учитывают климатические условия на момент испытаний (температура, влажность, давление), вид и характер грунта, тип заземляющего устройства и режим нейтрали, удельное сопротивление грунта. Испытания проводятся на базе технических нормативов ПУЭ. В конечной документации отражена информация по объекту проведения мероприятий, назначению заземлителя, сезонному поправочному коэффициенту, расстоянию между электродами, а также допустимое, измеренное и приведенное сопротивление заземляющих устройств.

Рассмотрим диагностику заземления на примере прибора М-416: на этапе завершения монтажа, а также для контроля текущего состояния готового контура. Контролируется целостность стержня, оценивается необходимость реконструкции при усилении нагрузки на сеть. Критически важно выяснить номинал сопротивления, если в цепь электропитания не вмонтированы защитные устройства (УЗО, АВ).

Принцип проверки контура заземления прибором М-416:

• перед началом работ подберите прибор с наивысшим классом точности, смените батарейку и откалибруйте;
• прибор ставится строго горизонтально, а также в режиме «Контроль» устройство проверяют на пригодность (после установки переключателя на «Контроль» вращают рукоятку и наблюдают за движением стрелки, которая при нормальном функционировании приходит к отметке 5 (±0,3)).
• отыщите металлический основной штырь заземления возле дома, расположение обычно помечено настенным знаком, а сверху тянется проволока из металла;
• для проверки заземления и измерения сопротивления следует дождаться благоприятной погоды, вбить в землю основной и дополнительный электроды на глубину не менее 50 см; замеры суммарного сопротивления заземляющего стержня и грунта производят между основным и дополнительным штырями — предварительно убедитесь в отсутствии напряжения, используя указатель напряжения на корпусе электроустановки и заземляющем (зануляющем) проводнике;
• значение R-заземления на стрелочном указателе не должно превышать 10 Ом, погрешность метода не превышает 15%.

Благоприятными условиями для проведения испытаний и измерений сопротивления заземления считается светлое время суток, температура окружающей среды от -30⁰С до +40⁰С, относительная влажность воздуха не должна превышать 90% (влажность замеряется при 30⁰С). Внешних магнитных полей быть не может, кроме естественного поля земного магнетизма. На момент проверки исправности защитного заземления схема цепи должна быть смонтирована и полноценно укомплектована.

В каких случаях нельзя работать с приборами над проверкой заземления и измерением сопротивления? Недопустимо приступать к работе при наличии визуальных дефектов в целостности соединений, швов и иных частях контура.

Если вас интересуют замеры контура заземления, такие услуги в СПб предоставляет передвижная Электролаборатория Элтек. Услуги электролаборатории по замеру сопротивления контура заземления осуществляются в СПБ и Ленинградской области. Просто оставьте заявку на почте или по телефону на проведение испытаний по проверке заземления и лаборатория свяжется с вами. После согласования сроков проведения и стоимости работ клиент получает команду опытных мастеров для проверки защитного заземления и других услуг. После оплаты протокольная отчетность по объекту будет доставлена заказчику.

Как проверить заземление .Проверить сопротивление контура заземления.

Как проверить заземление .Проверить сопротивление контура заземления.

Все мы, так или иначе, знакомы с понятием заземления. Еще со школьной скамьи известно, что это понятие тесно связано с безопасностью и имеет отношение к каждому частному дому. Мужчины представляют, как должен выглядеть защитный провод в электрическом щитке и даже, возможно, владеют парой способов, как проверить заземление самостоятельно, но даже женщинам знаком «третий» контакт в стандартной трехконтактной розетке.

Устройство проверки сопротивления — мегаомметр



Защите от утечек тока в квартире подлежат электрические щиты, части корпусов и детали бытовой техники, а также металлические предметы, попадание электрического тока на которые довольно вероятно (полотенцесушитель, ванна и т. п.).

Заземление – это целенаправленное соединение с землей частей электроустановки. Оно необходимо для безопасного использования электроприборов в случае несанкционированного попадания напряжения на проводящие ток детали.

Защитный контур состоит из следующих частей:

• проводник;
• соединения;
• заземлитель;
• грунт вблизи него.

Заземлитель – это металлическая конструкция, часть защитного контура, обеспечивающая контакт его с грунтом вокруг дома. Электрод может быть естественным и искусственным. В первом случае контакт с почвой достигается посредством использования, например, части железобетонной конструкции здания или рельс железных дорог, во втором – отдельно выведенном на фасад проводом.

Можно использовать в качестве заземлителя и трубы подземных водопроводов, но запрещается включать в защитный контур водопроводные трубы в квартире, так как их контакт с землей не является подтвержденным фактом.

Почему проверять заземление важно?

Почти все современные розетки имею три контакта – «ноль» и «фаза» проводником соединены с электростанцией, «земля» — с грунтом. Реализуется это через щиток в квартире, куда выведены соответствующие провода из распределителя дома.

В случае нарушения изоляции и утечки электрического тока избыточное напряжение с металла направляется в землю до срабатывания защитной аппаратуры.

Измерение сопротивления растекания тока контура заземления



Тем не менее, намеренно или по ошибке строители и электрики часто осуществляют схему заземления неверно. Нередко соединения этого контура со временем приходят в негодность, и их эффективность стремится к нулю. Для безопасного использования электрического тока посредством защитной схемы необходимо проверять работоспособность контура заземления, а именно:

• грунт и электроды в нем;
• проводник и заземляющая шина;
• соединения в цепи, так называемые металлосвязи.

В зависимости от назначения помещения проверка заземления осуществляется с разной периодичностью. Для жилых и сопутствующих строений приемлемая регулярность – раз в три года.

Проверка металлосвязей

Для проверки целостности всех металлосвязей необходимо убедиться в сохранности каждой визуально. Рекомендуется при этом использовать молоточек с изолированной ручкой. О целостности контакта говорит легкое дребезжание проводника. Кроме того, важно убедиться в соответствии нормам сопротивлении каждого металлического соединения с помощью омметра или мультиметром.

Проверка целостности всех металлосвязей с помощью мультиметра



Показания прибора не должны превышать 0,05 Ома. Проверка сопротивления заземления одинаково важна как для квартиры, так и для частного дома. Требования одинаковы.

Проверка грунта

Проверка грунта проводится в наиболее сухое время года, за исключением случаев контроля молниезащиты. Тест проводится с применением специального оборудования. Наибольшую важность эта процедура имеет на этапе проектирования частного дома и его электрической сети.

Если почва на месте строительства не соответствует требованиям безопасности, следует выбрать иное место для строительства или вывести контур заземления в более пригодный грунт.

 Проверка проводников в квартире. Метод 1.

В частном доме или квартире должны быть заземлены все металлические предметы от ванны до батарей. Также защите подлежат все розетки, но просто наличия третьего контакта в них для этого недостаточно: необходимо проверить, является ли этот контакт частью правильно налаженной схемы заземления. Известно несколько простых способов это сделать. Один из способов основан на использовании обычной отвертки, тестера, а также изолированного провода с двумя щупами на концах и выглядит следующим образом:

1. Сначала необходимо проверить, под напряжением ли сама розетка. Обычно это делается тестером, но подойдет и простейший электроприбор, например, настольная лампа, зарядное устройство для мобильного телефона или что-то подобное. Обратите внимание, что вставлять вилку в розетку нужно очень аккуратно, не касаясь провода заземления, так, как еще не известно, является ли он таковым.
2. Когда вы убедились с работоспособности этой розетки, необходимо отключить ее через устройство защитного отключения (УЗО) в щитке. Не выключая электроприбора, переключите «автомат» – прибор отключится. Теперь с розеткой можно работать.
3. Вытащите вилку и снимите крышку розетки. Посмотрите, к какому проводу подключен ее контакт заземления. Надеяться, что в электрической цепи вашей квартиры или частного дома реализована схема заземления, можно в том случае, если контакт заземления соединен с отдельным проводом, уходящим в стену. Иначе применен принцип зануления (если контакт заземления соединен с одной из клемм, см. ниже) или этот вопрос оставлен электриками без решения (если контакт заземления вообще не подключен). Соберите розетку, включите УЗО в щитке.
4. Если выяснилось, что розетка заземлена, необходимо это проверить. Во-первых, тестером или индикаторной отверткой убедитесь, что заземляющий контакт был «кинут» не на фазу. Во-вторых, проверьте, заземлен ли провод, с которым соединен этот контакт. Этой же отверткой или тестером найдите в розетке фазу, уберите с нее палец и поместите на сенсор один из щупов изолированного провода – индикатор отвертки не должен гореть. Второй конец того же провода соедините с заземляющим контактом. В случае правильного заземления лампочка на отвертке сразу же загорится или станет ярче. В противном случае следует вызвать электрика.

 Проверка проводников в квартире. Метод 2.

Если есть длинный провод, можно провести более подробную проверку контура заземления. Инструменты те же, что и в предыдущем методе, последовательность действий следующая:

1. Откройте электрический щит и с помощью индикаторной отвертки убедитесь в отсутствии напряжения в контуре заземления – провод желто-зеленой расцветки.
2. Найдите «ноль» — провод синего цвета – и подсоедините к нему один из щупов заранее приготовленного проводника. Другим щупом прикоснитесь желто-зеленого провода. Если «автомат» сработал, то контур заземления на входе электрощита в порядке. В этом случае стоит проверить, в каком он состоянии после щита.
3. Верните рычаг УЗО во взведенное положение. Оставьте один конец изолированного провода на «нуле», а другим поочередно касайтесь розеток и металлических предметов в каждой комнате. Если контур заземления в порядке, каждый раз будет срабатывать «автомат».
4. Уделите особенное внимание ванной. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Щиток распределения электрического тока



Альтернатива заземлению

Зануление – это один из частных видов заземления. Применяется оно в том случае, если частный дом оборудован двухжильным проводником. Например, во время строительства подавляющего большинства хрущевок государственные стандарты регламентировали лишь заземление источников электрического тока.

К сегодняшнему моменту почти все такие схемы заменили более безопасными, но даже если этого не произошло в вашем доме, вы можете использовать зануление. Оно служит для гарантированного срабатывания «автоматов» — это главное отличие зануления от заземления, которое призвано свести риск поражения электрическим током к нулю.

Признаки нарушения контура заземления

Иногда выявить нарушение в электрической цепи можно, не прибегая к использованию специальных приборов. Более того, мы ежедневно сталкиваемся с этими указателями, но зачастую не умеем их распознать.

Схема с несколькими источниками питания и точками заземления

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало вашу настороженность, настоятельно рекомендуем проверить заземление самостоятельно или обратиться к профессионалам



Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось…

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто…

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на  нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

• увеличение кислотности грунта,
• замена грунта в месте нахождения заземлителя,
• увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения
