Проверка кабеля связи | Полезные статьи


Перед прокладкой линий связи, а также после окончания монтажа необходимо проверить у всех кабелей:

  • герметичность наружной оболочки;
  • величину сопротивления изоляции токоведущих жил и ее соответствие стандартным значениям;
  • целостность экрана и отсутствие обрывов в жилах;
  • наличие или отсутствие коротких замыканий между токоведущими жилами, жилами и металлической оболочкой или экраном;
  • величину сопротивления изоляции защитного шланга у кабелей с алюминиевой или стальной защитной оболочкой и ее соответствие значениям, установленным для каждой конкретной марки.
Герметичность наружной оболочки

Контрольным испытаниям на герметичность подвергаются строительные длины кабелей связи перед укладкой в траншеи, затяжки в каналы кабельной канализации и пр., после проведения этих операций, а также по окончанию установки соединительных и ответвительных муфт.

Тестирование проводится с помощью компрессорных установок, баллонов со сжатым воздухом, оснащенных редукторами или специальных ультразвуковых течеискателей. Целостность оболочки и герметичность установки муфт определяется согласно показаниям манометров.

В кабелях, имеющих металлическую оболочку, подача воздуха и подключение манометра осуществляется через припаянные к оболочке клапана. Контроль герметичности в кабелях с полиэтиленовой оболочкой проводится с использованием специальных втулок со встроенными вентилями. Этот вид проверки не применяется для кабелей, в конструкции которых предусмотрено заполнение пустот между токоведущими жилами гидрофобными материалами. Целостность оболочки в кабелях этой группы проверяется многофункциональными приборами, например, ИРК-ПРО, посредством которых можно замерить сопротивление изоляции оболочки по отношению к «земле». Результат измерений сопротивления для неповрежденной оболочки, пересчитанный с учетом коэффициентов на длину линии один км и эталонную температуру воздуха 200C, должен превышать значение величиной 5 МОм.

Проверка герметичности также производится после восстановления оболочки после ремонта, если в результате проведения каких-либо работ рабочие повредили кабель связи.

Замер сопротивления изоляции токопроводящих жил

Измерение величины сопротивления изоляции токопроводящих жил в кабелях связи до прокладки позволяет определить наличие в нем скрытых повреждений, причиной которых стала неправильная транспортировка. Контрольные замеры после прокладки дают возможность выявить возможные нарушения целостности изоляции после окончания монтажных работ. Конкретные значения сопротивлений изоляции регламентируются нормативно-техническими документами, в том числе ГОСТ 15125-92.

Измерения проводятся цифровыми или стрелочными мегомметрами, а также при помощи ранее описанных приборов типа ИРК-ПРО. Анализ результатов измерений выполняется с учетом влажности воздуха, температуры в момент замера и длины кабельной линии.

Целостность экрана и отсутствие обрывов в жилах

Контрольные испытания по выявлению оборванных жил в кабеле должно выполняться как до монтажа линии, так и после ее прокладки.

Такая проверка требует проведения предварительных работ, включающих удаление оболочки и поясной изоляции с обоих концов испытуемого кабеля. Длина зачищаемого участка, в зависимости от конкретных условий, колеблется от 150 до 400 мм. Следует помнить, что нити или ленты, которые скрепляют элементарные пучки кабеля, а также их повивы разрезать не следует.

После удаления части оболочки и лент поясной изоляции необходимо на любом из концов кабеля со всех жил удалить изоляцию и выполнить соединение оголенных жил между собой посредством медного неизолированного провода. Закороченные между собой жилы соединяются с металлической оболочкой кабеля или его экраном.

Наличие обрыва проводят при помощи микротелефонной трубки и источника питания со стороны с не закороченными жилами.

Для этого экран или металлическая оболочка кабеля через независимый источник питания (батарею элементов, аккумулятор) подключается к одному выводу микротелефонной трубки, а свободный вывод последовательно прикладывается к каждой жиле. Отсутствие щелчка в динамике свидетельствует о наличии обрыва в исследуемой жиле.

Обрыв кабеля связи можно также определить при помощи специального прибора, ранее упоминавшегося в статье.

Наличие коротких замыканий («сообщений»)

Исследование кабеля на возможное наличие «сообщений» токоведущих жил между собой или с экраном (металлической оболочкой) проводится со стороны закороченных жил. Как и при определении возможного обрыва один вывод микротелефонной трубки через источник

питания подключается к экрану (металлической оболочке). Далее от общего закороченного пучка поочередно отделяют жилу, к которой присоединяют второй конец трубки. Звуковой щелчок в динамике является индикатором того, что эта жила закорочена на соседнюю или металлическую оболочку (экран) кабеля.

Поврежденные жилы, выявленные в результате проверки на обрыв и короткое замыкание, отделяются от других и маркируются. Результат проверки кабелей связи заносятся в журнал с указанием повива, пучка и пары, в которых выявлен дефект, а также типа повреждения.

Замер сопротивления изоляции наружного защитного шланга кабелей с металлической оболочкой

Эти испытания позволяют обнаружить наличие повреждений защитного шланга. Производятся при помощи мегомметров или специального прибора типа ИРК-ПРО.

Проводимые контрольные измерения позволяют выявить повреждения внутри кабелей связи и определить пути их устранения.

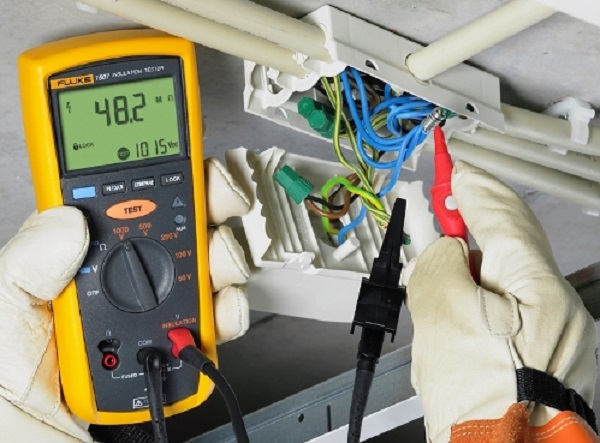

Проверка изоляции кабеля с помощью мегаомметра | Энергофиксик

Сопротивление изоляции — это наиболее важный параметр работоспособности кабеля, и как только сопротивление падает ниже определенного уровня, то кабель признается негодным и подлежит незамедлительной замене. В этой статье я расскажу о причинах, приводящих к ухудшению изоляции, и как правильно проверить ее уровень с помощью мегаомметра.

Оглавление

Почему изоляция ухудшается.

Техника безопасности при работе с мегаомметром.

Проверка работоспособности мегаомметра.

Как понять, что изоляция стала негодной.

Почему изоляция ухудшается

Существует целый ряд факторов, влияющих на величину сопротивления изоляции, а именно:

1. Атмосферные условия. Если кабель будет постоянно окружен влагой, то даже микротрещина в изоляционном материале приведет к тому, что сопротивление изоляции резко ухудшится. Именно поэтому в дождливую погоду электроприборы, подключенные через кабель, с плохой изоляцией могут просто напросто не работать.

2. Неправильная укладка кабеля. Если при укладке кабеля допустить повреждение изоляционного материала, то даже новый кабель (при образовании сырости) может показать низкий показатель сопротивления изоляции.

3. Устаревание изоляции. Как ни крути даже самый качественный провод со сверх надежной изоляцией с течением времени придет в негодность из-за постоянного воздействия окружающей среды.

Чтобы вовремя выявить проблемный кабель и не допустить аварийной ситуации, как раз и применяется для периодической проверки состояния такой прибор как мегаомметр.

Существуют как механические, так и электронные измерительные приборы. Далее я расскажу о процессе проверки кабеля механическим Мегаомметром ЭС0202/2-Г.

Техника безопасности при работе с мегаомметром

Для осуществления безопасной проверки в Правилах по охране труда при эксплуатации электроустановок (в редакции Приказа Минтруда России от 12.02.2016 № 74н) звучат следующие требования:

Примечание. Конечно, во вторичных цепях подсоединять и отсоединять концы с помощью изолирующих штанг никто не будет, но вот использовать диэлектрические перчатки все-таки стоит.

Проверка работоспособности мегомметра

Перед непосредственными измерениями изоляции необходимо проверить работоспособность самого измерительного прибора. Для этого выполните следующие действия:

— Достаньте прибор из чехла и внимательно осмотрите его щупы. На них вы не должны обнаружить повреждения изоляционного материала;

— Затем вставляем щупы, выставляем регуляторы как показано на картинке и прокручиваем ручку несколько раз и убеждаемся, что стрелка стремится к показу бесконечного сопротивления;

— Следующим шагом замыкаем щупы между собой (с помощью крокодилов) и так же делаем несколько оборотов и убеждаемся, что стрелка показывает нулевое значение;

Итак, убедившись в полной исправности измерительного аппарата, можно приступать к дальнейшим действиям.

Проверка изоляции кабеля

1. Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.

2. Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

Примечание. В зависимости от положения переключателя Мегаомметр ЭС0202/2-Г способен измерять сопротивление до 50 и до 10 000 МОм.

3. Далее снимаем заземление с измеряемых жил.

4. Начинаем крутить ручку и следим за показателями прибора. Причем если мы производим измерение высоковольтного кабеля, то устанавливаем регулятор напряжения на 2 500 V.

Если на первом пределе показания прибора зашкаливают, то переводим его на второй предел и теперь в показаниях будет учавствовать верхняя шкала.

Примечание. На первом пределе значения возрастают справа налево, а на втором переделе слева направо.

5. Затем фиксируем показания. А потом специальной перемычкой (сойдет обычный кусок провода) снимаем остаточный заряд с измеряемой жилы (соединяя ее с землей) и устанавливаем заземление обратно.

6. Все, измерения конкретно этой жилы или жил считается оконченным. Измерения других концов кабеля происходит точно так же. Но по условиям работы данного мегаомметра перерыв между каждым измерением должен быть равен двум минутам.

При этом выбор напряжения для испытания регламентируется ПУЭ 7-е издание п. 1.8.7

Примечание. Если вы проверяете изоляцию проводки, то не забывайте отсоединять нулевой проводник от общей нулевой шины. Если вы этого не сделаете, то вы будете видеть изоляцию самого слабого участка и не узнаете истинной изоляции отдельных участков проводки.

Как понять, что изоляция стала негодной

Согласно требованиям технической документации нижний предел изоляции после которого замена кабеля неизбежна, равняется 0,5 МОм

Но для лучшего ориентирования в степени качества изоляции кабеля можно воспользоваться следующей таблицей

Этого будет вполне достаточно, чтобы понять степень изношенности изоляции конкретного кабеля.

Это все, что я хотел вам рассказать о проверке изоляции кабеля с применением мегаомметра. Если статья была вам интересна или полезна, то оцените ее лайком.

Спасибо за ваше внимание!

Выбор проводников по устойчивости к току к.з.

Сечение кабелей, мм кв
162535507095120150185
Алюминиевые жилы
0,25
0,5
0,75
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0		3,12
2,20
1,80
1,56
1,28
1,10
0,985
0,90
0,83
0,78
0,73
0,70
0,66
0,640		4,88
3,45
2,80
2,44
2,00
1,72
1,54
1,40
1,30
1,24
1,15
1,10
1,04
1,00		6,85
4,80
3,95
3,40
2,80
2,40
2,16
1,97
1,80
1,70
1,60
1,52
1,45
1,40		9,75
6,90
5,60
4,85
4,00
3,45
3,08
2,80
2,60
2,44
2,30
2,18
2,10
2,00		13,70
9,65
7,90
6,80
5,55
4,80
4,30
3,95
3,65
3,40
3,20
3,00
2,90
2,80		18,50
13,00
10,65
9,25
7,55
6,55
5,85
5,35
4,95
4,65
4,35
4,15
3,95
3,80		23,40
16,50
13,50
11,80
9,55
8,25
7,40
6,75
6,25
5,85
5,50
5,23
5,00
4,80		29,25
20,00
16,90
14,60
11,90
10,30
9,20
8,40
7,80
7,30
6,90
6,53
6,23
6,00		36,00
25,45
20,50
18,00
14,75
12,75
11,40
10,40
9,60
9,00
8,50
8,10
7,70
7,35
Медные жилы
0,25
0,5
0,75
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0		4,63
3,28
2,68
2,32
1,90
1,64
1,47
1,34
1,24
1,16
1,09
1,04
0,99
0,95		7,25
5,12
4,19
3,63
2,96
2,56
2,30
2,10
1,94
1,81
1,70
1,62
1,55,
1,48		10,2
7,16
5,85
5,00
4,15
3,58
3,20
2,93
2,71
2,50
2,39
2,27
2,16
2,07		14,5
10,4
8,37
7,25
5,92
5,12
4,58
4,19
3,88
3,62
3,41
3,25
3,09
3,06		20,2
14,3
11,7
10,1
8,30
7,18
6,42
5,86
5,43
5,05
4,78
4,55
4,32
4,15		27,5
19,5
15,9
13,8
11,3
9,72
8,71
7,95
7,36
6,90
6,48
6,16
5,86
5,63		34,8
24,6
20,0
17,4
14,2
12,3
11,0
10,0
9,30
8,70
8,20
7,80
7,40
7,10		43,5
30,7
25,0
21,8
17,8
16,6
13,8
12,6
11,6
10,9
10,2
9,75
9,25
8,88		53,5
38,0
31,0
26,8
21,9
19,0
17,0
15,5
14,4
13,4
12,6
12,0
11,4
11,0

Пример проверки кабеля на невозгорание

В данной статье я буду рассматривать пример

проверки кабеля на невозгорание при воздействии тока к. з согласно рекомендаций №Ц-02-98(Э). В ПУЭ о данной проверке кабеля на невозгорание ничего не написано. Данный циркуляр носит рекомендательный характер.

Но как показала практика, в целях повышения надежности работы электроустановок и предотвращения пожаров в кабельных сооружениях энергетических объектов, следует выполнять проверку кабеля на невозгорание при воздействии тока к.з во избежание разрыва оболочек и разрушения концевых заделок с возгоранием кабелей.

Вот, что говорится в самом

циркуляре №Ц-02-98(Э):

Пример

Ток к.з. на шинах питающей подстанции составляет 13250 А при напряжении 6,3 кВ. Время действия резервной защиты 3 сек. Требуется выполнить проверку на невозгорание при воздействии тока к.з. для кабеля марки АСБ 3х185 мм2, длиной 2 км, кабель прокладывается в земле по территории металлургического комбината в г. Выкса Нижегородская область.

Решение

1. Определяем значение температуры жилы до к.з. по выражению (3) №Ц-02-98(Э):

где: Q

o — фактическая температура окружающей среды, можно определить по СП 131.13330.2018 (СНиП 23-01—99) таблица 4.1, принимаем среднюю максимальную температуру воздуха наиболее жаркого месяца – 24,7 °С;

Выбор температуры окружающей среды подробно рассмотрен в статье: «Температура окружающей среды при проверке проводов и кабелей по нагреву».

  • Qдд — длительно допустимая температура токопроводящих жил кабеля равна — 70°С, согласно каталога ОАО «Севкабель — Холдинг».

Если же данную информацию вы не нашли у производителя кабелей, можно воспользоваться ПУЭ. Например для данного кабеля, согласно ПУЭ 7-изд. п.1.3.12 температура жил равна +65°С для кабелей с бумажной пропитанной изоляцией;

  • Qокр — температура окружающей среды: для кабелей в земле 15°С, для кабелей на воздухе 25°С;
  • Iраб — рабочий ток, составляет 220 А;
  • Iдд — длительно допустимый ток нагрузки кабеля, определяем по каталогу ОАО «Севкабель — Холдинг» таблица 2 и равный 307 А.

2. Определяем значение коэффициента K по выражению (2) №Ц-02-98(Э):

3. Определяем значение температуры жил в конце к.з. (Qк) используя номограмму для выбора силовых кабелей при токах к.з. (рис. 11.1).

На номограмме по шкале абсцисс, где отложены значения температуры жилы до к.з.(Qн), откладываем величину Qн = 53 °С и из этой точки восстанавливаем перпендикуляр до пересечения с кривой K. В моем случае это кривая K = 0,7, (значение K = 0,702 я округляю до 0,7). Точка пересечения с кривой K = 0,7, перенесенная на ось ординат дает Qк = 340 °С

. Полученное значение Qк сравниваем с допустимой температурой жил, при которой не происходит возгорание кабеля, в соответствии с таблицей 2 №Ц-02-98(Э).

Для бронированных кабелей с пропитанной бумажной изоляцией на напряжение до 6 кв, температура жил кабеля составляет — 400 °С > Qк = 340 °С (условие выполняется).

Для упрощения расчетов я прикладываю не большую программку в Excel для проверки кабеля на невозгорание и сам циркуляр №Ц-02-98(Э) в двух форматах: doc и pdf.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Как быстро проверить качество кабеля

При выборе кабельной продукции для электропроводки, у большинства заказчиков, главный критерий покупки — низкая цена. Основная мотивация таких клиентов,  это нежелание переплачивать за материалы, которые будут замурованы в стены. Они совсем не догадываются, что дешевые провода, как правило, производятся  с заниженными сечениями жил и  дешевой пожароопасной изоляцией. Такие кабеля не смогут долго отвечать высоким требованиям по безопасности электропроводки в квартирах и других помещений.

«Сомнительные кабели» могут  преподнести немалые сюрпризы своим владельцам: замкнутые или перебитые жилы,  заниженное сечение,  пожароопасная оболочка  и много других неприятностей.

В своей работе,  мне приходиться монтировать различные провода целыми километрами.  Поэтому знаю, что  только хороший кабель будет служить своими владельцам долгие годы.  К сожалению, в последнее время, найти качественный провод все труднее и труднее.  Уже давно при закупке кабельной продукции, я провожу обязательный  «тест на качество», о нем сегодня мой рассказ.

Проверка сечения жил у кабеля

Самый основной критерий для выбора кабеля это соответствующее сечение его жил. Большинство производителей занижают его до безобразия. Для производителя выгода от этого очевидна, чем меньше меди в проводе, тем дешевле кабель на рынке и больше прибыль. Для нас (мастеров) это сильная головная боль. Потому как мы подразумеваем, что если меняется проводка, то это на долго (не менее 25 лет), а с некачественным кабелем вся работа сводиться на нет.

Это одна из основных мотиваций, почему я рекомендую использовать на розетки сечение медного провода  2,5мм2, а не 1,5мм2. И пусть теоретики тыкают пальцем на красивые таблицы в книге, утверждая, что больше и не надо. Но на практике, немного перестраховки только на пользу. (Это больше относиться  к белорусам, так как европейцы и россияне уже давно придерживаются этого правила).

Еще отмечу, что  главной характеристикой для провода является измерение сопротивления жилы, а не его сечения. Измерить сопротивление жилы кабеля в обычных условиях  трудно, поэтому я отталкиваюсь всё-таки от фактического сечения токопроводящей жилы. Основной стандарт, который регламентирует данную характеристику, это  советский ГОСТ 22483 принятый в 1977 году.

Сейчас полностью отсутствует контроль качества проводов,  из-за необязательного соблюдения ГОСТ. Практически каждый завод создает собственные ТУ и между ними могут быть значительные отличия. Как ориентиры вы можете взять на заметку несколько стандартов, которых придерживаются ответственные производители. Это ГОСТ 16442-80, ГОСТ Р 53768-2010 и ГОСТ Р 53769-2010.

Оперативно проверить качество кабеля на соответствие существующим стандартам и техническим регламентам,  можно благодаря приведенной ниже таблице. Для этого с помощью микрометра или штангенциркуля, а также весов, определите размеры и (или) массу  токопроводящей жилы и сравните с данными в таблице.

В таблице указаны  наименьшие значения из возможных. Все что ниже этих величин не может соответствовать ГОСТ  22483-77 и является некачественной продукцией. Следует помнить, что даже правильное соответствие сечение жилы может нарушать нормы по сопротивлению кабеля из-за добавления различного мусора (смесей или более дешевых металлов) в  его состав.

Определить фактическое сечение жилы можно с помощью формул:

Пример: Диаметр замеренной жилы составил 1,4 мм. В квадрате 1,4 превращается в 1,96 (1,4*1,4 =1,96) Получаем результат S = 0,785 * 1,96 = 1,53.

Иногда под настроение могу проверить качество жилы на излом, но это не основная проверка, поэтому описывать процесс не вижу смысла.

Проверка кабеля на обрыв и замыкание

После покупки кабеля  не поленитесь проверить его на обрыв и замкнутость проводов.  И неважно,  купили вы бухту или отрезок в несколько метров. Редко, но попадается брак. Поэтому лучше потратить немного времени для проверки целостности проводов, чем потом горевать с  замурованными и не работающими участками электропроводки.

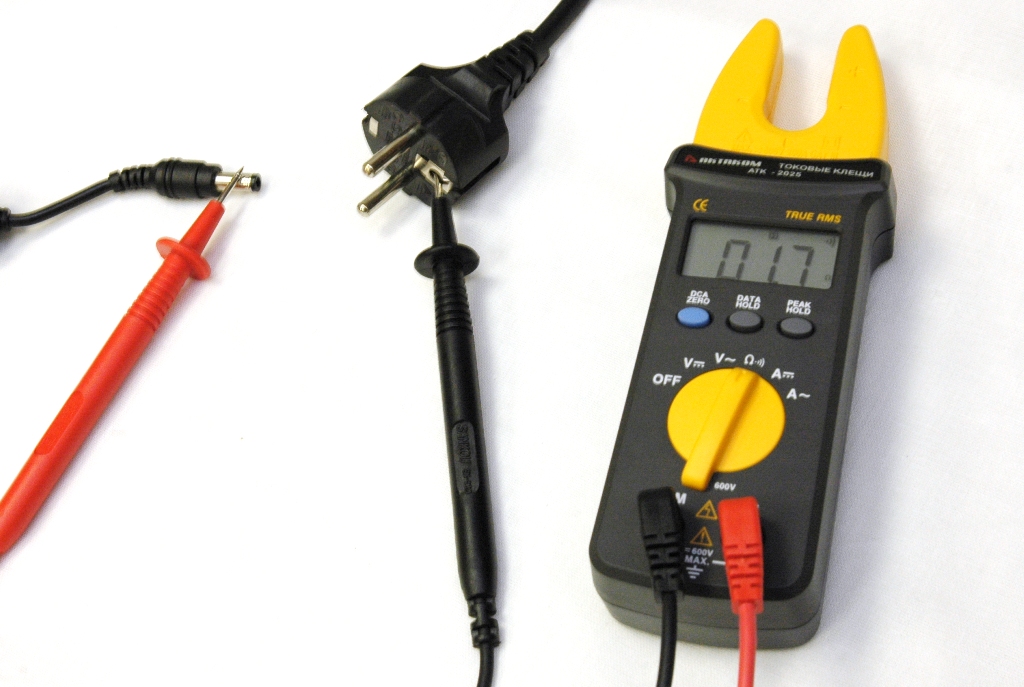

Для выполнения этой проверки я использую мультиметр в режиме прозвонки. Практически все мультиметры в данном режиме оснащены звуковым оповещением.

Проверка на обрыв заключается в прозвонке каждой жилы одинакового цвета, между собой  с двух  сторон кабеля. Желто-зеленый с желто-зеленым, синий с синим и т.д.  При отсутствии обрыва концы жилы должны прозваниваться.

Для определения замкнутости жил между собой, их следует прозвонить друг с другом. В этом случае жилы проводов не должны прозваниваться.

Чтобы не запутаться с проводами, и прозвонить все жилы (что очень актуально, когда жил много), следуйте простому правилу.  Соберите  все жилы в одну линию. Затем проверьте первую жилу со всеми остальными. После проверки согните ее, чтобы она не мешала, и начинайте проверять вторую со всеми оставшимися. Повторите данную операцию до тех пор, пока не останется последняя жила. После этого можно быть абсолютно уверенным в том, что все жилы кабеля были проверены на замыкание между собой.

Проверка изоляции кабеля

По новым стандартам (в Республике Беларусь они еще слабо действуют) при монтаже электропроводке в жилых помещениях и зданиях следует использовать силовой кабель, не распространяющий горение с низким дымо и газовыделением (ВВГнг-LS). Уже сталкивался и знаю, что на кабеле может быть написано что угодно, поэтому испытать изоляцию на горючесть никогда не помешает.

Сразу предупреждаю в квартире испытание не проводить! За запах и копоть, спасибо вам никто не скажет.

При проверке изоляции на горючесть, кабель ни в коем случае не должен загореться (т.е. изоляция должна сморщиваться, но не гореть). Если кабель загорелся, то испытания он не прошел. Если в процессе проверки возникнет сильная задымленность или почувствуете сильную вонь, то это тоже будет признаком дешевой изоляции.

В конце испытания кабель обычно выглядит так:

Толщина изоляции кабеля, тоже регламентируется (ГОСТ 23286), но ее я никогда не проверяю, так как приведенных выше испытаний более чем достаточно, чтобы быть уверенным, что кабель соответствует стандартам.

Вот и все что мне хотелось рассказать Вам о проверке кабелей и проводов. Возможно, провести все испытания  не получиться слишком быстро, но потраченное время стоит того. Лично я трачу на проверку бухты не более 5 минут. Всем спасибо за внимание, и удачи в покупке качественной продукции для электропроводки.

P.S. По просьбам читателей привожу производителей, продукцию которых я приобретаю. В основном это: «Кобринагромаш», «Автопровод», «Алюр».

Проверка качества сигнального кабеля. Тест на электромагнитную совместимость. Измерение величины затухания излучения

Вопросы обеспечения качества

ТЕСТИРОВАНИЯ ПАРАМЕТРА ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ-ЗАТУХАНИЕ ИЗЛУЧЕНИЯ



  • Затухание излучения (coupling attenuation) – это мера эффективности экранирования.
  • Затухание излучения: при движении электромагнитной волны по кабелю, возникает поверхностный ток. Энергия, вызванная этим током, пропорциональна электромагнитному излучению.
  • Затухание излучения – это отношение излучаемой кабелем энергии к входной энергии в кабеле, вызванной поверхностным током.
  • Поверхностный ток измеряется при помощи датчика тока и поглощающих клещей.
  • Затухание излучения – это общее действие затухания экранирования и несимметрии затухания:
    • Затухание экранирования (применимо к экранированным кабелям).
    • Несимметрия затухания (параметр применим к симметричным кабелям).
  • Параметр применим к экранированным и неэкранированным кабелям.



Рис.1 Основное измерительное приспособление с поглощающими клещами

Методы тестирования (затухание излучения)

Рис.2 Установка для измерения затухания излучения

Затухание излучения измеряется на ближнем и дальнем концах при помощи поглощающих клещей. Длина измеряемой части кабеля или проводки должна быть 6 метров. При получении результатов измерения с использованием сетевого анализатора, делается поправка на вносимые потери симметрирующего трансформатора (balun) и поглощающих клещей. Также делается поправка результата на отраженную волну на входе в клещи. Результат оценивается на основе предельной кривой, которая горизонтальна при частоте до 100 МГц и обладает спадом в 20 дБ/октаву при частоте до 1 ГГц. Значение, при котором предельная кривая пересекает ось Y, и есть затухание излучения.

Рис.3 Устройство для тестирования затухания излучения

Катушка N1, измерение на дальнем конце, тип II, FTP, категория 5е

Частота, МГц

Катушка N2, измерение на дальнем конце, тип II, SFTP, категория 5е

Частота, МГц

Катушка N3, измерение на дальнем конце, тип II, STP, категория 6

Частота, МГц

Катушка N4, измерение на дальнем конце, тип I, S/STP, категория 7

Частота, МГц

Катушка N5, измерение на дальнем конце, тип I, S/STP, категория 8

Частота, МГц

Катушка N6, измерение на дальнем конце, тип III, UTP, категория 6

Частота, МГц

Проверка надежности фиксации кабеля | Roxtec Российская Федерация

Очень важное значение имеет надежность крепления кабелей, исключающая их выдергивание из разъемов электрооборудования или шкафов, к которым они подсоединены. Даже незначительный инцидент подобного рода может нарушить электробезопасность и привести к прекращению выполнения важнейших операций.

Error loading video

Тестирование в Roxtec – надежность фиксации кабелей в шкафах

С целью обеспечения максимальной безопасности мы проверяем, насколько наши вводы способны противостоять выдергивающим усилиям. В стандартных требованиях к фиксации положения кабеля или трубы может быть указано усилие, при котором кабель должен оставаться на месте, система разгрузки натяжения и сопротивление смещению или растяжению, причем эти параметры зависят от конкретной задачи и типа кабеля.

Особые требования

Некоторые конструкции могут иметь уникальные требования, не отраженные в правилах и стандартах. Это могут быть, например, тяжелые кабели, протянутые с высотных зданий, из-за которых уплотнения оказываются под действием тяговой нагрузки.

Для систем кабельных вводов компрессионного типа огромное значение имеет кабельная конструкция. Материал и текстура наружной оболочки влияют на трение, а прочность кабеля влияет на силу сжатия.

Проверка эффективности

Испытания на способность противостоять вытягивающим усилиям служат для оценки прочности на разрыв и проверки качества системы герметизации под действием внешней силы.

Ниже приведены некоторые широко применяемые стандарты, требования и результаты, полученные в ходе испытаний изделий Roxtec.

Сертификаты
  • ATEX/IECEx (IEC 60079-0). Кабельные сальники компрессионного типа и система кабельных вводов не должны допускать проскальзывание под действием силы, которая составляет 25% от величины 20 Х (наружный диаметр кабеля в мм), выраженной в ньютонах. Метод тестирования: статическая нагрузка в течение 6 часов после процедуры состаривания. Требование: проскальзывание должно быть меньше 6 мм.
  • Североамериканские стандарты для кабелепроводов, труб и кабельных фитингов (UL514B/CSA 22.2 No. 18.3-12, (-04)). Метод тестирования: статическая нагрузка в течение 5 минут. Требование: проскальзывание должно быть меньше 3,2 мм.
Заявленный класс соответствия

Транзитные кабельные устройства Roxtec по определению не могут быть сертифицированы по стандартам для сальниковых уплотнений EN 50262/A1/A2 и IEC 62444. Однако, внутренние проверки были выполнены по методикам, применяемым для этих стандартов. Изделия Roxtec на основе модулей, длина которых равна или больше 30 мм, относятся к типам крепления кабеля Тип B и Тип C. Метод тестирования: Статическая нагрузка в течение 5 минут. Требование: проскальзывание должно быть меньше 3 мм.

Герметичность под действием постоянного давления при прокладке кабелей под землей, где на кабели могут действовать изгибающие или вытягивающие усилия. Метод тестирования: Монтаж изделия в гильзе с кабелями или модулями с сердечником. Проверка максимального растягивающего усилия.

Оборудование для испытаний внутри компании

Наше компьютеризированное оборудование для внутренних испытаний, Mecmesin MultiTest 50-I (развивает усилие до 50 кН), позволяет проводить статические долговременные и краткосрочные испытания (часы/минуты), динамические испытания/рывки (секунды), а также испытания на смещение под действием силы с построением диаграммы, которая показывает реальное усилие, под действием которого происходит проскальзывание кабеля.

Общие замечания

Мы проводим свои испытания по истечении обычно рекомендуемого 24-часового периода, в течение которого происходит стабилизация, согласно действующему руководству по монтажу. Поскольку изделия Roxtec используются самыми разными способами для решения всевозможных задач с разными типами кабелей, невозможно указать одно число для характеристики усилия, которое будет выдерживать система Roxtec. Точные значения для конкретного кабеля можно получить только в результате тестирования предполагаемой системы и конфигурации.

Amazon.com: Кабельный тестер Klein Tools VDV501-852 с дистанционным управлением, тестовый комплект VDV Scout Pro 3 обнаруживает и проверяет кабели для передачи голоса, данных и видео: все остальное

Тестер представляет собой достойный стартовый пакет для работы с кабелем Ethernet, но он не запускается из коробки без перемычек (лучше всего экранирован, но не экранирован, что позволяет тестировать провода), если вы его используете, у вас, вероятно, есть короткие патч-выводы. 5 прилагаемых разъемов для идентификации карты LAN помогли идентифицировать подключенные порты на коммутационной панели, но они не работают с функцией тестирования проводов, для которой включен только один модуль Test-N-Map (элемент самостоятельного сохранения), используя только Один из них означал много обратных поездок для переключения между розетками и патч-панелью.Дополнительный комплект из 5 человек стоит более 100 фунтов стерлингов! Подумайте, какой комплект приобрести, если вы хотите использовать 6 модулей одновременно.

Сборка / дизайн .. Поначалу неплохо, но, как заметил другой обозреватель, аккумуляторный отсек недостаточно глубокий. Единственный способ установки батареи — это прижатие к шнуру питания батареи при замене крышки.

Тест кабеля … Я купил это и датчик для трассировки кабеля, чтобы помочь идентифицировать и локализовать неисправность в экранированном кабеле S / ftp Ethernet Cat 6a, которая не была устранена путем переделки соединений на каждом конце.Функция тестирования кабеля быстро подтвердила обрыв цепи в паре линий.

Тональный генератор / Отслеживание кабеля … К сожалению, тональный генератор тестера и дополнительный датчик не могут работать, чтобы отследить и определить местонахождение неисправности через экранированный кабель или идентифицировать кабель в жгуте! Сигнал ослаблялся экраном.
Тестер позволяет выбирать, по каким проводам отправлять тестовый сигнал, ни одна из опций не дает прослеживаемого сигнала вдоль внешней изоляции экранированного провода.Возможно, для идентификации кабеля пользователи могут изменить перемычку, чтобы подключить экран, как если бы это был сигнальный провод (только для отслеживания кабелей). Попробую позже. Большая часть того, что я использую, экранирована, если модифицированная перемычка не работает, она не подходит для этой цели, и я верну зонд.

Длина линии … По умолчанию тестер был настроен на британские единицы измерения, кабельные линии измеряются в футах, можно установить метры, но разрешение составляет только целые единицы (1 метр больше 3 футов). Я использовал измерение длины линии, чтобы сравнить длину пары проводов с каждого конца, это показало, что линии 1 и 2 были на 4 метра короче, чем другие пары…. результат! Неисправность была примерно 4 метра (3-5 метров) вдоль новой линии, которая, возможно, была подчеркнута (мной) во время установки. Использование одного только тестера позволило мне примерно определить местонахождение и спланировать доступ для подключения и замены всего 5 метров кабеля на 20-метровом участке, но только потому, что я смог вручную отследить кабель от розетки.

POE … Этот тестер не оценивает POE и не может его проверить. провода должны быть отключены от коммутатора, концентратора и т. д. перед тестированием. Более поздняя модель включает эту функцию и имеет специальный порт для тестирования POE, но я видел его только в дорогих наборах.

желаемых улучшений —

Устройство, совместимое с POE, очень похоже, как насчет того, чтобы прекратить выпуск этого?
Отслеживание кабеля — включить опцию подачи сигнала на экран
Повышение мощности тестового сигнала при передаче сигнала по всем проводам (большее количество проводов дает более слабый сигнал)
Повышение разрешения длины кабеля до 1 десятичного знака при установке в метрах

12 лучших тестеров сетевых кабелей, рассмотренные и оцененные в 2021 году

Тестер сетевого кабеля — это революционное устройство, специально созданное для проверки работоспособности и надежности кабельных соединений. Таким образом, этот гаджет является обязательным для сетевых техников, сетевых тестировщиков, тестеров проверки кабелей и других связанных областей работы.

Помимо упомянутых направлений работы, этот инструмент также важен для домовладельцев, поскольку он может в первую очередь помочь предотвратить проблемы с сетью и правильно поддерживать соединения кабеля в доме.

Теперь надежный тестер кабельной сети способен устранять неисправности и помогать вам определять проблемы с кабелями и соединениями. Чтобы помочь вам найти лучший тестер сетевого кабеля для вашего использования, я выделил и перечислил некоторые продукты для тестирования, с которыми я работал.

Обзоры лучшего тестера сетевого кабеля

1. Элегантный кабельный тестер

Имея большой опыт работы электриком, я могу с уверенностью сказать, что тестер сетевых кабелей Elegiant является одним из лучших инструментов для проверки кабельных соединений. Я наткнулся на этот продукт, когда работал над установкой LAN-соединения для местной компании.

Что мне нравится в этом кабельном тестере, так это его способность работать при экстремальных температурах. Тестер может оптимально работать при температуре от 0 ° C до 40 ° C без каких-либо проблем.Точно так же вы можете безопасно хранить сетевой тестер как в холодной, так и в горячей среде (при ошеломляющей температуре от -10 ° C до 50 ° C) без его неисправности.

Кроме того, одна из особенностей, которые мне особенно нравятся в этом тестере сети, заключается в том, что пользователи могут работать с ним и на больших высотах. Этот тестер, способный выполнять работу на максимальной высоте менее 2 км, является свидетельством инженерной изобретательности, проявленной при разработке этого продукта.

Диапазон тестирования кабеля этого сетевого тестера также безупречен.Он способен подавать тестовые сигналы на кабели длиной до 300 метров. Таким образом, если вы ищете продукт, который может тестировать более длинные шнуры, то этот товар для вас.

Этот удобный тестер также может надежно работать с кабелями CAT 6 и полностью совместим с выводами кабеля Ethernet RJ45. Я надежно использовал этот продукт для многих кабелей на протяжении всей своей карьеры, и он меня нисколько не подвел.

Однако я должен отметить, что этот тестер не имеет защиты цепи.Просто убедитесь, что кабельные соединения, которые вы будете тестировать, не пропускают сильные электрические токи, которые могут повлиять на результат теста, и все будет в порядке.

Плюсы

  • Работает при экстремальных температурах
  • Можно безопасно хранить в холодных или жарких условиях
  • Может надежно работать на высоте до 2 км.
  • Возможность тестирования кабелей длиной до 300 метров
  • Совместимость с контактами Ethernet CAT 6 и RJ45

Минусы

  • Без защиты электрических цепей

В целом, этот доступный по цене продукт хорошо сделан, хорошо сконструирован и представляет собой надежный инструмент, который может помочь вам в решении задач прокладки сетевых кабелей.

2. Тестер сетевого кабеля iMBAPrice

Этот тестер сетевого кабеля является одним из лучших на рынке. Я с большим уважением отношусь к этому кабельному тестеру, так как мне также приходилось работать с этим впечатляющим продуктом в своих прошлых проектах.

Вы можете использовать этот лучший тестер LAN по-разному, так как он обладает многофункциональными возможностями. Например, этот продукт предварительно запрограммирован на выполнение полного диагностического теста кабельного соединения. Он может проводить полную проверку целостности, короткого замыкания, обрыва и перекрестного кабеля без каких-либо проблем с производительностью.

Мне также нравится, что этот продукт совместим с множеством кабельных соединений. В частности, этот тестер может работать с кабелями типа RJ11 и RJ45. Он также полностью поддерживает типы разъемов кабелей CAT 5, CAT 5e, CAT 6, CAT 7, LAN RJ11 и RJ45. Очевидно, совместимость не будет проблемой с этим фирменным тестером кабеля LAN.

Примечательно, что тестер можно носить с собой куда угодно без каких-либо проблем, так как он эргономичен и удобен в переноске. Если есть что-то, что мне также нравится в этом сетевом продукте, так это то, что он достаточно портативный, чтобы вы могли легко и без проблем вставлять его и вынимать из рабочей сумки.

Светодиодный дисплей продукта также значительно упрощает его использование. Вы можете легко определить и отследить любые проблемы с кабелем, просто взглянув на простой, но полезный дисплей тестера. Он достаточно яркий, чтобы можно было четко различить светодиоды, даже если вы находитесь на улице.

Тем не менее, моя единственная претензия к этому тестеру — это то, что он поставляется с плохо переведенным английским руководством. К счастью, есть Интернет, так что вы можете легко найти и узнать из информативных видео-руководств, если у вас возникнут трудности с использованием продукта.

Плюсы

  • Поставляется с многофункциональными функциями
  • Может автоматически выполнять диагностические тесты кабеля
  • Расширенная совместимость с типами кабелей
  • Пользователи могут легко таскать его везде
  • Отличный светодиодный дисплей

Минусы

  • Плохо переведено руководство по продукту

Если вы ищете продукт, который справится со своей задачей, этот тестер — то, что вам нужно. Он достаточно надежен и надежен как для работы, так и для личного использования.

3. Тестер кабеля для передачи данных LAN Explorer от Klein Tools

Когда мои коллеги спросили нас о надежном тестере сетевого кабеля, они мне порекомендовали продукт Klein Tools. Таким образом, я также полностью поддерживаю этот кабельный гаджет среди кучи сетевых тестеров, наводняющих рынок.

Для начала вы можете эффективно выполнить широкий спектр тестов подключения одним нажатием кнопки.Следовательно, вы можете легко проводить испытания кабелей без сложной конфигурации устройства. Это особенно полезно для новичков, которые хотят выполнить простую диагностику подключения.

Кроме того, на выходе сетевого тестера имеется яркий и хорошо различимый светодиодный дисплей. Таким образом, вы можете четко определить, есть ли у проверяемого кабеля какие-либо проблемы или проблемы с соединительной линией, без каких-либо хлопот и трудностей.

В том же ключе светодиодный дисплей оснащен системой быстрой обратной связи, которая быстро показывает результаты тестирования соединения без каких-либо задержек. На дисплее отчетливо отображается состояние подключений.

Потребители могут без проблем использовать портативный тестер сетевых кабелей для типов кабелей RJ11, RJ12, RJ45, CAT 3, CAT 5e, CAT 6, CAT6a. Очевидно, что широкая совместимость тестера не помешает вам тщательно проанализировать кабельные соединения.

Что мне больше всего нравится в этом продукте, так это его функция экономии заряда аккумулятора. Устройство автоматически выключается через 10 минут бездействия, гарантируя, что аккумулятор вашего тестера не разрядится из-за бездействия.

Однако этот продукт не может тестировать другие параметры кабельных соединений, в частности, сертификационные тесты скорости и уровня. Тем не менее, продукт может надежно и последовательно проверять целостность кабелей.

Плюсы

  • Можно проверить кабельные соединения одним нажатием кнопки
  • Имеет яркий и информативный светодиодный дисплей.
  • Поставляется с системой быстрой обратной связи, которая мгновенно сообщает о результатах теста.
  • Идеально совместим с различными типами кабелей
  • Поставляется с функцией экономии заряда аккумулятора

Минусы

  • Невозможно провести сертификационные испытания кабеля скорости и уровня

Как видите, этот тестер — отличный продукт, если вы хотите провести только базовый и элементарный анализ кабеля.Он доступен по цене и достаточно надежен, чтобы стать опорой вашей мастерской.

4. Тестер сетевого кабеля Optimal Shop

Убедитесь, что ваши сетевые кабельные соединения находятся в отличном состоянии с этим фирменным кабельным тестером. Мне нравится, что этот тестер может стабильно обеспечивать точное и тщательное считывание целостности кабельных соединений.

Что мне больше всего нравится в этом тестере линии, так это то, что он оснащен легко читаемым светодиодным индикатором с маркировкой, соответствующей результату проверки соединения.Уверяю вас, что из-за этой функции у вас не будет проблем с исправлением и анализом соединений с помощью этого тестера.

Кроме того, продукт также может надежно обнаруживать любые нарушения соединения, будь то перекрещивание проводов или короткое замыкание.

Кроме того, мне также нравится, что этот продукт портативный и его можно носить практически везде. Благодаря простой конструкции вы без проблем поместите это устройство прямо в сумку.

И не забываю, тестер также совместим с большим количеством разновидностей кабелей.Этот тестер может подключаться к RJ11, RJ12, RJ45, CAT5, CAT6 и многим другим для перечисления. Если вы ищете устройство, которое может надежно подключаться к кабелям, возможно, вам стоит рассмотреть этот тестер подключения к сети Ethernet.

Тем не менее, меня беспокоит только то, что этот продукт не имеет какой-либо электрической защиты. Чтобы исправить это, убедитесь, что тестируемый кабель отсоединен от всех подключений, находящихся под напряжением, и все будет в порядке.

Плюсы

  • Пользователи могут легко считывать результаты испытаний благодаря великолепному светодиодному дисплею
  • Может надежно обнаруживать нарушения соединения
  • Легко переносится практически везде
  • Совместимость с широким спектром кабельных устройств

Минусы

  • Не сертифицировано для использования для подключений под напряжением

Учитывая эти моменты, я искренне рекомендую этот тестер всем, кто ищет доступное, но надежное устройство, которое может безотказно выполнять проверки соединения без сбоев.

5. Тестер сетевого кабеля Zoostliss

Если вы беспокоитесь о том, чтобы ваши сетевые кабели были в отличном состоянии, то вам необходимо иметь этот сетевой тестер.

С первого взгляда вы можете четко увидеть визуальный и хорошо освещенный светодиодный дисплей продукта. Мне нравится, что этот тестер оснащен легко читаемым дисплеем, на котором без каких-либо проблем отображаются результаты анализа кабеля.

Кроме того, этот тестер удобен для начинающих. Просто вставьте кабели, которые вы тестируете, в соответствующие разъемы устройства, и тестер автоматически проведет тесты подключения.Я рекомендую этот простой продукт всем, кому требуется функциональное, но простое устройство, которое качественно выполняет свою работу.

Хотя устройство может показаться простым, оно все же может надежно выполнять несколько тестов кабельных соединений. Например, вы можете без проблем эффективно выполнять тесты целостности и сопряжения с этим устройством. Еще одна причина, по которой я полностью рекомендую этот продукт потребителям, которым нужен тестер, ориентированный на производительность.

Кроме того, разъем совместим с кабелями типов RJ45, RJ11, CAT6, CAT5e.Таким образом, вы можете без проблем провести тщательный диагностический тест на телефонных или интернет-шнурах.

Мне также нравится, что компания предоставляет своим клиентам щедрый период возврата и замены. Это показывает, насколько Zoostliss стремится предоставить потребителям лучший сервис, помимо продажи высококачественных тестеров.

Моя единственная проблема с этим продуктом — неисправное и плохо переведенное руководство по эксплуатации. Тем не менее, есть Интернет, к которому мы можем получить широкий доступ по вопросам, связанным с тестерами.

Плюсы

  • Поставляется с легко различимым и легко читаемым светодиодным дисплеем
  • Идеально для новичков
  • Может выполнять широкий спектр тестов соединений
  • Совместимость с различными типами кабелей
  • Компания предоставляет щедрые сроки для возврата и замены

Минусы

  • Поставляется с плохо переведенным мануалом

Учитывая все обстоятельства, я настоятельно рекомендую этот способный тестер потребителям, которые ищут продукт, который может работать исключительно. Не сомневайтесь и купите этот доступный тестер.

6. Многофункциональный тестер сетевого кабеля Noyafa

У меня уже был опыт использования портативного сетевого тестера Noyafa. Достаточно сказать; этот продукт входит в число лучших тестеров, которые я использовал в прошлом.

Я настоятельно рекомендую этот продукт профессиональным работникам, работающим с обширными кабельными соединениями. Например, тестер может тестировать соединения длиной до 1999 метров — огромный диапазон длин для портативного тестера.

Кроме того, сетевой тестер поставляется с довольно обширным пакетом продуктов. Для перечисления вместе с тестером упакованы две литиевые батареи, прочный футляр для переноски, адаптер для зарядки, телефонный и кабельный сетевой адаптер, зажим для кабеля и карта памяти TransFlash.

Дисплей тестера тоже заслуживает похвалы. В отличие от ранее заявленных кабельных тестеров, продукт Noyafa поставляется с полноэкранным графическим дисплеем. Небольшой монитор может отображать полную карту проводного соединения, предоставляя пользователям точную диаграмму, отображающую всю кабельную линию.

Что мне еще нравится в этом тестере, так это его совместимость с широким ассортиментом кабелей. В частности, он может подключаться к коаксиальным кабелям BNC, Ethernet и телефонным кабелям. В целом, я искренне считаю этот продукт лучшим тестером RJ45 на рынке.

Тестер также может работать в различных средах с влажностью от нуля до семидесяти градусов по Цельсию. Таким образом, вам не нужно беспокоиться о погоде, влияющей на это устройство.

К сожалению, я не считаю этот тестер лучшим продуктом для новичков.Из-за сложности тестера сетевого кабеля его довольно сложно понять и использовать.

Плюсы

  • Может тестировать до 1999 метров длины кабеля
  • Поставляется с щедрыми бесплатными продуктами
  • Оснащен полностью графическим дисплеем.
  • Можно разместить несколько наборов кабелей
  • Может работать в различных средах

Минусы

  • Не рекомендуется для начинающих

Короче говоря, это лучший продукт для профессионалов или опытных электриков, поскольку тестер имеет множество функций, которые могут сделать вашу работу более управляемой. Если вам нужен надежный кабельный тестер, вы можете проверить его.

7. Тестер сетевого кабеля TRENDnet

Тестер портов Ethernet

TRENDnet — один из лучших тестеров на рынке. Мои коллеги использовали этот продукт в прошлом, и все они имеют хороший опыт использования указанного инструмента тестирования в своем арсенале.

С помощью этого продукта вы можете точно и тщательно проверить стабильность и целостность соединения. По сути, тестер предоставляет пользователям разнообразный список тестов, которые могут четко обнаруживать ошибки проводки и сами кабели.Это особенно полезно для электриков, которым необходимо тщательно проверять свои проекты.

Что мне еще нравится в этом продукте, так это то, что он без проблем тестирует длинные кабели. Единственное предостережение — тестер ограничен только до 300 метров. Этого достаточно, если вы работаете только над небольшими и средними электромонтажными проектами.

Кроме того, вы также можете выполнять удаленное тестирование устройства. Устройство позволяет проводить циклические тесты, даже если вы находитесь вдали от самого тестового устройства.Эта функция меняет правила игры для тех, кто часто работает вдали от установок подключения.

Мне также нравится, что лучший тестер сетевых кабелей может проводить непрерывное сканирование соединений без просчетов и неточностей. Такая конструкция позволяет проводить тестирование на нескольких шнурах из двух совершенно разных мест.

К сожалению, в продукте нет аккумулятора. Это не так уж важно, но достаточно важно, чтобы вы знали об этом, прежде чем совершать покупку.

Плюсы

  • Может выполнять различные испытания кабельных соединений
  • Имеет возможность удаленного тестирования
  • Возможность проверки кабелей длиной до 300 метров
  • Постоянно проверяет подключение

Минусы

  • Без батареи

По большому счету это надежный продукт, способный без сбоев грамотно провести диагностику и проверку целостности. Это новый тестер, который может стать существенным дополнением к вашему рабочему арсеналу.

8. Инструменты и оборудование Southwire Тестер сетевого кабеля

Если вы устали от дешевых и ненадежных сетевых тестеров, возможно, вам стоит попробовать этот продукт. Похвальный обзор продукта тестером сетевого кабеля, сделанный моими коллегами, заставил меня понять, что это, возможно, лучший тестер кабеля категории 5, доступный на рынке.

Особенность, которая сначала вызвала у меня интерес, — это потрясающий ЖК-дисплей, которым он поставляется.В отличие от обычных светодиодных дисплеев с другими продуктами, этот тестер имеет полноценный мини-монитор. Мне нравится, что этот тестер может визуально обеспечивать заметную обратную связь линий соединения даже в темноте.

Кроме того, мне нравится, что этот профессиональный кабельный тестер может легко и последовательно обнаруживать наиболее распространенные ошибки проводки. В частности, тестер может легко обнаруживать разделенные пары. Эта функция полезна для сотрудников, которые всегда работают над проектами прокладки сетевых кабелей.

Тестер также гарантирует точные показания трассировки кабеля, которые не уступают другим более дорогим устройствам. По сути, это недорогой продукт, с помощью которого можно проводить анализ сетевых кабелей и устранять связанные с ними проблемы.

Кроме того, устройство выглядит прочным и надежным в обращении. Очевидно, что качество само по себе не будет проблемой для этого продукта. Чтобы подтвердить мое утверждение, тестер поставляется с износостойким и прочным корпусом, который покрывает все устройство.

Я также ценю то, что наконечники разъемов Rj11 и RJ45 тестера поставляются с крышками портов, защищающими их от повреждений, вызванных мусором и твердыми частицами.

Однако меня беспокоит этот продукт, потому что запасные части устройства нигде не продаются. Лучше купить новый прибор на случай, если вы повредите этот тестер. Тем не менее, прочный корпус из материала должен предотвратить серьезные повреждения в результате использования.

Плюсы

  • Поставляется с ЖК-дисплеем, на котором четко отображаются результаты испытаний.
  • Он может постоянно обнаруживать распространенные проблемы с проводкой
  • Производительность на уровне более дорогих устройств
  • На ощупь прочная и прочная
  • Поставляется с защитными наконечниками RJ11 и RJ45

Минусы

  • Запасных частей для устройства нет

9.Klein Tools VDV501-851 Комплект тестера сетевого кабеля

Тестер сетевых линий

Klein Tools — это надежное оборудование, идеально подходящее как для работы, так и для поддержания связи в домашних условиях.

Мне нравится, что этот комплект полностью совместим с RJ11, RJ12, RJ45 и коаксиальными видеокабелями. Эта функция множественного подключения делает его незаменимым оборудованием для каждого инженера-электрика, работающего в полевых условиях. Устройство может без проблем работать с несколькими кабелями.

Я также настоятельно рекомендую этот аппарат людям, которые работают с различными кабельными соединениями.Помимо способности продукта работать на больших расстояниях (2000 футов / 610 м), он также может быстро проверить наличие ламелей и проблем на соединительной линии.

Например, устройство может легко определить, есть ли в соединении проблемы, связанные с коротким замыканием, неправильным подключением, разрывом или разрывом кабеля. Эта функция упрощает и упрощает работу с ошибочными кабельными соединениями.

Испытательный прибор также имеет режим экономии заряда батареи на время простоя. Эта функция предотвращает разряд батареи из-за бездействия.Мне нравится, что дизайнеры тестировщиков включили этот крохотный компонент, поскольку он демонстрирует их внимание к деталям.

Однако вы не можете использовать тон-генератор продукта, если не купите еще один компонент у производителей. Это моя единственная проблема с тестером, так как вы не сможете полностью использовать функции продукта, если не купите указанный дополнительный компонент. Тем не менее, аппарат и так работает нормально.

Плюсы

  • Устройство, которое может работать с различными типами кабелей
  • Может анализировать кабели до 2000 футов.в длину
  • Для работы и домашнего хозяйства
  • Быстро выявляет и помечает типичные проблемы с кабелями
  • Поставляется с функцией экономии заряда аккумулятора

Минусы

  • Он не поставляется с компонентом тонального генератора

Короче говоря, это отличный и заслуживающий похвалы продукт, который прост в использовании и достаточно надежен, чтобы стать основой инвентаризации управления подключениями.

10. Тестер сетевого кабеля Fluke Networks MS2-100

Этот тестер кабеля Fluke Network, работающий от батареек AA, является еще одним продуктом, который положительно оценен моими коллегами.Я слышал о Fluke Networks MS2, когда начинал проводить проекты по прокладке кабелей.

Я уверен, что этот продукт является одним из лучших инструментов для тестирования сети с большим временем автономной работы, доступных в настоящее время на рынке. Это устройство обладает некоторыми замечательными функциями, которые могут существенно помочь вам в ваших проектах по управлению подключениями.

Например, тестер может похвастаться максимальной совместимостью с распространенными типами кабелей. Я могу подключать коаксиальные кабели, RJ11, RJ45 и CAT без адаптеров.Эта функция полезна для работников, которые на рабочем месте регулярно используют кабели различных типов.

Мне также нравится, что тестер оснащен графическим ЖК-дисплеем. На экране отображается визуальная схема разводки всего тестируемого кабеля, на которой даже отображается идентификатор кабеля и расстояние до неисправных соединительных линий. Эта функция позволяет вам проверить, есть ли на линиях, над которыми вы работаете, дефектные открытые, короткие, разделенные пары и поперечные провода.

Устройство также отлично работает как тестер непрерывности.Продукт может безопасно выполнять стабильную и надежную проверку соединения. Я искренне рекомендую этот продукт, если вы ищете надежный и надежный тестер в полевых условиях.

Однако единственное, что отталкивает это устройство, — это его неспособность проверять скорость передачи данных по кабелю. Тем не менее, продукт уже и так отличный; просто он мог бы быть идеальным, если бы имел указанную особенность.

Плюсы

  • Хорошо зарекомендовавший себя долговечный продукт
  • Имеет достаточное время автономной работы
  • Совместим практически со всеми типами кабелей
  • Имеет графический LDC, обеспечивающий визуальную карту соединения.
  • Отличный тестер непрерывности

Минусы

  • Невозможно проверить скорость передачи данных

В целом я доволен продуктом и более чем доволен.Наличие такого тестера в вашем наборе инструментов может помочь вам настроить кабельные соединения плавно и эффективно.

11. Расширенный многофункциональный кабельный тестер Noyafa

Безусловно, лучший тестер кабелей CAT6 на рынке, тестер Noyafa идеально подходит для проведения тщательного и тщательного анализа и проверки соединений, поскольку он входит в число лучших доступных тестеров кабелей категории 6.

Мне нравится, что продукт имеет широкий диапазон совместимости с типами кабелей.Он может легко и профессионально тестировать типы RJ45, CAT5 и CAT6. Устройство также может надежно тестировать кабели длиной до 200 метров.

Верный своему названию, этот многофункциональный кабельный тестер действительно обладает некоторыми впечатляющими характеристиками. Например, он может с высокой точностью проверять ток, мощность, напряжение PoE и проверять кабели. Исключительно по этой причине я рекомендую этот продукт работникам, ежедневно использующим различные кабельные соединения.

Кроме того, этот усовершенствованный кабельный тестер может также проверять и отслеживать неисправные провода в различных режимах. В частности, он имеет три режима: аналоговый, PoE и режим фильтра переменного тока, что делает его идеальным устройством для кабельных инженеров, работающих в разнообразной рабочей среде.

Мне также нравится, что производители сделали продукт с легко читаемым и ярким ЖК-дисплеем. Таким образом, работа в темноте не должна быть проблемой для этого устройства. Монитор хорошо различим и хорошо заметен даже издалека.

Однако я заметил, что зонд для подключения кабеля устройства может быть случайно включен, что может привести к разрядке аккумулятора устройства.Тем не менее, чтобы это исправить, я надежно спрятал инструмент в жесткую оболочку, что быстро устранило эту проблему.

Плюсы

  • Совместимость с типами кабелей RJ45, CAT5, CAT6
  • Может тестировать до 200 метров кабеля длиной
  • Имеет возможность проверки нескольких параметров подключения
  • Он может выполнять испытания кабеля в трех различных режимах
  • Оборудован хорошо различимым ЖК-дисплеем

Минусы

  • Зонд чувствителен к случайному срабатыванию

Как показано выше, этот кабельный тестер действительно является надежной технологией. Я высоко ценю этот набор для тестирования, поскольку он надежен, точен и достаточно надежен, чтобы стать основным инструментом в моем арсенале для тестирования кабелей.

12. Tempo Communications PA1574 Тестер сетевого кабеля

Продукт

Tempo Communications — это надежная технология, которую мои коллеги часто хвалят. Их обзор тестера свидетельствует о надежности продукта при проведении испытаний и анализа соединений.

Мне нравится, насколько это компактное и маленькое устройство.Конструкция тестера позволяет без проблем переносить его повсюду. Вы можете спустить его в карман брюк или положить в рабочую сумку.

Дополнительно продукт может грамотно провести проверку целостности, выявляя обрывы кабеля на линии подключения. Он может постоянно обнаруживать обрывы, перекрестные соединения и короткие замыкания по всему проводу. Мне нравится, насколько надежен продукт в рабочей сфере, так как он может надежно отличить плохие связи от хороших.

Устройство также может надежно определять мощность и возможность подключения кабелей LAN, RJ45, RJ11 и RJ12. Эта перекрестная совместимость с другими проводами делает его отличным тестером, способным выполнять сканирование с надежными результатами.

Кроме того, тестер может также проверять кабели длиной не менее 500 метров. Кроме того, он может автоматически выполнять диагностический тест проводов, вставленных в контакты разъема продукта.

Однако я заметил, что резиновые пылезащитные колпачки тестера можно легко сместить со своего места.Ремни или ленты не фиксируют их, поэтому будьте осторожны при хранении продукта, так как протекторы могут случайно сместиться.

Плюсы

  • Компактное устройство, которое пользователи могут хранить практически везде
  • Выполняет отличную проверку целостности.
  • Он может быстро определить, есть ли в линейном соединении плохие или хорошие провода
  • Совместимость с типами кабелей LAN, RJ45, RJ11, RJ12
  • Может тестировать до 500 метров кабеля длиной
  • Автоматические испытания вставленных проводов

Минусы

  • Протектор легко снимается с позиции

В целом, это прочный продукт, который можно использовать для множества функций. Поставляемый с похвальными утилитами, этот тестер может стать отличным дополнением к вашему рабочему столу для подключения кабелей.

На что обращать внимание при покупке тестера сетевого кабеля

Ниже перечислены важные факторы, которые потребители должны тщательно учитывать, прежде чем покупать лучший тестер сетевого кабеля. Обязательно обратите внимание на эти аспекты, поскольку они могут либо сломать, либо сломать тестеры, которые вы купите.

Более того, принятие к сведению этих моментов поможет вам выбрать наиболее подходящий тестер для вашего использования.

Возможность испытания длины

Важно знать максимальную длину тестера кабеля. Это связано с тем, что у тестеров сетевых кабелей есть ограниченный круг возможностей для адекватной оценки и проверки целостности кабельных соединений.

Вы можете столкнуться с неверными показаниями или результатами проведенных сетевых тестов, если вы не соблюдаете рекомендованную максимальную длину кабеля, предписанную продуктом.

Совместимость кабелей

Как и любая другая электроника, некоторые конструкции могут соответствовать техническим требованиям других продуктов, а могут и не соответствовать.Таким образом, вам следует внимательно проверить, совместим ли тестер, который вы собираетесь купить, с типами кабелей, которые вы собираетесь тестировать.

Предположим, вы работаете в сфере электроники и регулярно сталкиваетесь с проводами и шнурами. В этом случае я рекомендую вам приобрести кабельный тестер, полностью совместимый практически со всеми типами кабелей.

Обратите внимание, что некоторые тестеры могут быть напрямую подключены к разным типам кабелей, в то время как другим требуется своего рода адаптер.

Тестер Дисплей

На рынке представлено множество тестеров сетевых кабелей с различными дисплеями.Например, некоторые тестеры показывают результат оценки шнура только с помощью световых индикаторов и звуковых сигналов.

Однако проблема с этими простыми дисплеями заключается в том, что они не показывают адекватно точные числовые значения и другие важные единицы тестирования.

Например, вы можете получить тестер кабеля cat6 с результатами для печати. Этот тип тестера показывает результаты проведенных испытаний, выдавая физическую квитанцию, подтверждающую проводное соединение.

Таким образом, если вы хотите знать точные показания ваших кабельных соединений, я рекомендую вам приобрести тестер с ЖК-экраном или светодиодным дисплеем.Просто убедитесь, что дисплей тестера, который вы собираетесь получить, достаточно четкий и разборчивый.

Гарантийный срок

Поскольку тестеры сетевых кабелей — это деликатные продукты, которые часто подвергаются воздействию различных экстремальных факторов, я настоятельно рекомендую вам приобрести тестер с длительным гарантийным сроком.

Отзывы клиентов

Также не помешает проверить отзывы покупателей о продукте, который вы собираетесь купить. Отзывы потребителей отражают надежность и тип обслуживания, которое производители предоставляют своим покупателям.

Например, предположим, что вы ищете лучший тестер кабеля Ethernet или даже просто тестер скорости кабеля Ethernet. В этом случае вы можете проверить отзывы предыдущих покупателей о тестерах кабеля Ethernet, которые подтверждают рейтинг продукта.

Тип исследования

Существует ряд тестов, которые могут выполнять тестеры сетевых кабелей. Стандартные тесты подключения включают проверку напряжения, проверку целостности, проверку сопротивления, измерение длины кабеля, проверку контактов и оценку подключения шнура.

Этот фактор необходимо тщательно учитывать, поскольку некоторые тестировщики могут выполнять только один тип тестирования, в то время как другие могут выполнять анализ нескольких соединений. Пожалуйста, подумайте, какие тесты вы бы провели, чтобы выбрать лучший кабельный тестер для вашей ситуации.

Прочность

Если вы всегда в полевых условиях, возможно, вам захочется приобрести прочный тестер, сделанный из прочных материалов, предпочтительно инструмент, сделанный из материалов, которые могут выдерживать удары при падении, пыль и скачки электричества.

Однако, если вы просто ищете продукт, который можно использовать в домашних условиях, я рекомендую вам просто купить тестер, который достаточно прост и понятен.

Поскольку более сложные тестеры обычно стоят намного дороже, я предлагаю вам приобрести устройство, отвечающее вашим потребностям.

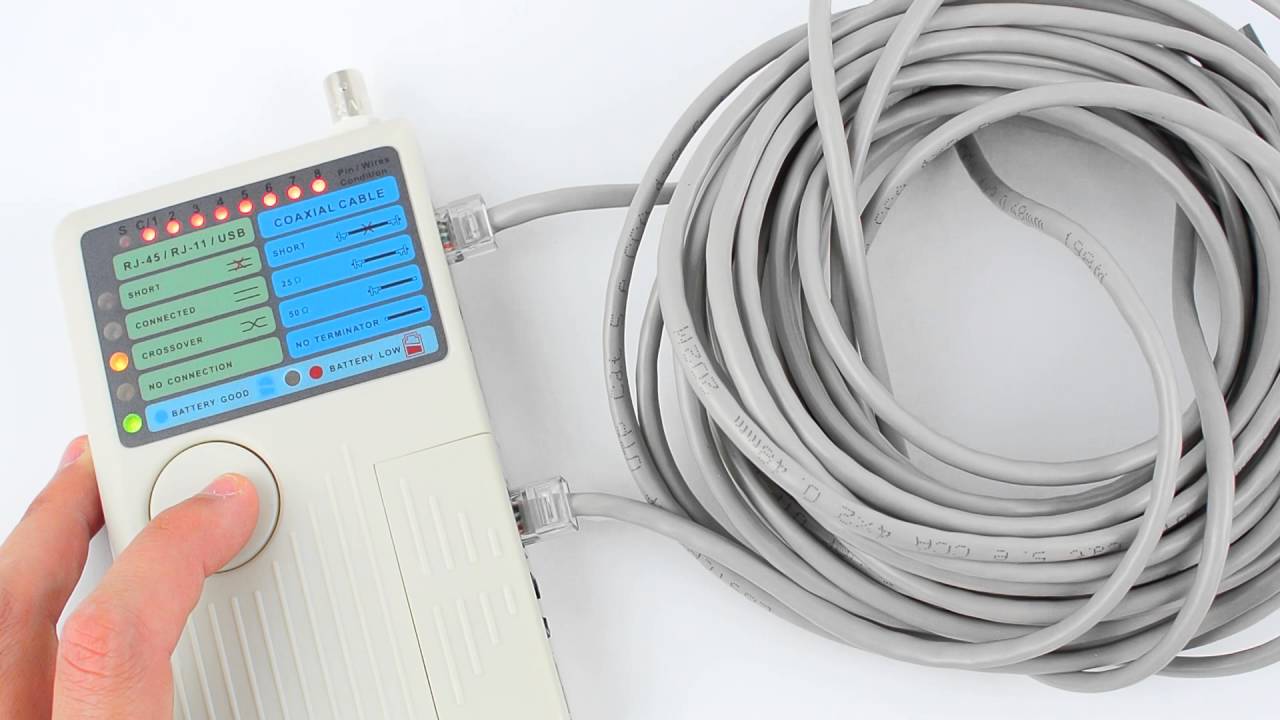

Как работает тестер сетевого кабеля

По сути, кабельный тестер работает, посылая по кабелю «сигнал», ретранслируя и проверяя, хорошее или плохое соединение, на основе обратной связи провода.

В частности, тестеры могут проверить качество кабельных соединений, посылая ток через соединение локальной сети, что называется проверкой целостности. Аналогичным образом, тестеры сетевых кабелей могут выполнять проверку сопротивления, посылая электрический ток и напряжение по соединительной линии.

Сетевые тестеры — это деликатные устройства, требующие особого ухода. Всегда проверяйте, подготовлено ли кабельное соединение, которое вы собираетесь тестировать, для анализа, чтобы тестер случайно не получил удар электрическим током, который может сломать устройство.

Как проверить сетевой кабель

Проблемы с подключением — постоянная проблема для сетевых подключений. Чтобы проверить сетевой кабель, вам сначала понадобится тестер сетевого кабеля, который сможет выполнить свою работу. Просто подключите концы линии к тестеру, чтобы вы могли точно определить, правильно ли работает ваш шнур или нет.

После этого вы можете проверить работу телефонных и оптоволоконных кабелей в вашей домашней сети с помощью квалификационных тестеров.

Аналогичным образом, вы также можете проверить передачу и передачу данных облачной службы, проверив стабильность соединения с помощью тестера сетевого кабеля.

Чтобы проверить кабели USB, вы можете выполнить простое тестирование USB, подключив концы кабеля USB к соответствующим портам на тестере кабеля.

Какой инструмент лучше всего подходит для разводки сетевого кабеля

Тестер сетевого кабеля — это наиболее практичный инструмент для проверки и оценки разводки сетевого кабеля.Это связано с тем, что тестеры могут точно идентифицировать и точно проверять электрические соединения, проходящие через сеть шнуров.

Помимо проверки кабельной разводки сети, кабельные тестеры могут также провести предварительные испытания для обширных соединений. Это позволяет оценить, правильно ли подключен шнур и работает ли он.

По сути, тестеры сетевых кабелей помогают в дальнейшей оптимизации общей производительности соединения.

Что такое кабельный тестер 3-го уровня?

Тестер кабеля уровня 3 — это средство измерения точности и надежности продукта.Этот ярлык «уровня 3» представляет собой точную электрическую модель, которая определяет точность проводимых испытаний кабеля. Кабельные тестеры 3-го уровня жизненно важны для инженеров-электронщиков, которым нужна точность при проведении испытаний.

Считается самым надежным кабельным тестером, так как он может дать наиболее точные и точные результаты тестирования. Эти типы устройств часто самые дорогие, поэтому будьте осторожны, прежде чем покупать кабельный тестер 3-го уровня.

Как использовать тестер сетевого кабеля

Я просто обрисовал общие шаги, которым вы можете следовать, поэтому даже если вы новичок, вы можете правильно использовать тестер сетевого кабеля:

  • Тщательно проверьте, не отсоединен ли кабель, который вы собираетесь тестировать, от любого активного электрического соединения; это сделано для предотвращения ложных показаний, которые могут отрицательно сказаться на оценке кабельного соединения.
  • Правильно выберите соответствующий порт подключения для тестирования на тестере сетевого кабеля. Если, например, вы собираетесь подключить шнур с разъемом типа «f», вы должны правильно найти для него переходник или подходящую розетку.

После этого вы также должны подсоединить другой конец кабеля к удаленному концу тестера. Просто убедитесь, что соединение надежно вошло в контакты устройства.

  • Правильно включите продукт и выберите тип теста, который вы хотите выполнить.Или в других устройствах убедитесь, что тестер может автоматически выполнять базовую диагностическую проверку всей линии подключения.

Внимательно следуйте приведенным выше инструкциям, чтобы получить точное и правильное представление о подключениях к кабельной сети.

Но учтите, что это только общие указания по использованию сетевого тестера. Обратитесь к руководству вашего устройства для более полного и знающего объяснения.

Где купить тестеры сетевых кабелей

Вы можете купить надежные и аутентичные тестеры сетевых кабелей в Home Depot, Ace Hardware и других уважаемых розничных магазинах бытовой техники.Более того, вы также можете выбрать из самого большого выбора кабельных тестеров на платформах онлайн-покупок.

Некоторые из самых известных торговых марок на рынке тестеров сетевых кабелей включают Fluke Networks, LeCroy и Tektronix. Тестеры, производимые этими компаниями, прочные, надежные и проверенные на высокое качество.

Заключение

Выбор, выбор и покупка подходящего тестера сетевого кабеля может оказаться сложной и сложной задачей. Однако приобретение подходящего тестера сетевого кабеля может избавить вас от множества неудобств и проблем.Таким образом, я надеюсь, что эта статья поможет вам выбрать лучший тестер сетевого кабеля для вашей профессии и области работы.

Как всегда, никогда не забывайте, что выбор подходящего тестера сетевого кабеля требует тщательного рассмотрения различных деталей, которые точно определены и объяснены в этой статье.

Как проверить, подключен ли кабель к Интернету

При переезде в новую квартиру или дом необходимо определить, в какую коаксиальную розетку подключить кабельный модем для выхода в Интернет.Однако проверка того, активна ли ваша услуга кабельного Интернета на каждой коаксиальной розетке или проводе, может быть утомительной и трудоемкой, не говоря уже о разочаровании. До настоящего времени.

Выполнение этой проверки или тестирования, чтобы убедиться, что ваш кабельный сигнал находится под напряжением и готов к подключению к кабельному модему, является относительно простым процессом, который стал еще проще с тестером коаксиального кабеля Hitron DSS-01. В прошлом вы могли использовать кабельный модем для индивидуальной проверки каждой коаксиальной розетки на наличие действительного Интернет-сигнала от вашего провайдера широкополосного кабельного телевидения, но DSS-01 сделает эту работу за вас.

Тестер коаксиального кабеля DSS-01 имеет компактную конструкцию и может поместиться в тесных, труднодоступных местах, что делает его идеальным инструментом для проверки наличия действительного Интернет-сигнала для работы одним человеком. DSS-01 чрезвычайно точен при тестировании Интернет-сигнала, поскольку он специально разработан для обнаружения в указанном частотном диапазоне сигналов, поступающих только от вашего провайдера кабельного широкополосного доступа. Это означает, что вам не нужно беспокоиться о получении неточных или ошибочных показаний, в отличие от других инструментов, которые проверяют только напряжение.

Определение того, является ли ваш сигнал действительным и действующим, имеет решающее значение для установки успешного подключения к Интернету и Wi-Fi. И, если вы не специалист по установке кабелей, возможно, вы не знаете, как читать некоторые из более сложных тестеров коаксиальных кабелей. Только не DSS-01. Он простой, точный и удобный для всех.

После подключения тестера коаксиального кабеля DSS-01 вы получите результаты менее чем через 10 секунд. Оснащенный ярким светодиодным индикатором, DSS-01 будет отображать зеленый или красный цвет в зависимости от состояния сигнала.Если светодиодный индикатор горит красным, ваш сигнал не подключен или не находится под напряжением. Если светодиодный индикатор DSS-01 горит зеленым, ваш интернет-сигнал активен, и вы можете успешно подключить кабельный модем или маршрутизатор. Понимая результаты, вы можете сделать процесс переезда менее напряженным и мгновенно подготовиться к подключению устройств, подключенных к Интернету.

Избегайте стресса, связанного с проблемами подключения к Интернету в вашем новом доме, проверяя сигнал подключения к Интернету. Это гарантирует, что вы сможете успешно подключить свой Wi-Fi и все другие устройства, что значительно упростит ваше перемещение.

Hitron’s DSS-01 доступен на Amazon. Hitron имеет более чем 30-летний опыт разработки и производства кабельных модемов, маршрутизаторов и технических средств тестирования. Чтобы узнать больше о тестере коаксиального кабеля DSS-01, посетите страницу обучения Hitron или блог.

LAN CABLE-CHECK — Tempo Communications

Включает в себя 2 коммутационных шнура RJ45 и батарея 9 В
Суббренд Cable-Check
Диапазон испытаний 1650.000 футов (500 000 MR)
Тип Проверка кабеля LAN
Дата статуса предмета 01202009
Страна происхождения TW
UNSPSC 41113740
Международный кодекс гармонизации

00000
Индикатор RoHS U
Флаг обновления MSDS N

Подключенный смартфон Тестер кабеля и анализатор сети Ethernet

Общие вопросы
Совместим ли мой телефон / планшет с Pockethernet?

iOS
iPhone 4S и новее
iPod touch 5-го поколения и новее
iPad 3-го поколения и новее

Android
Bluetooth 2.1 классический, совместимый с Android 4.3 или выше

Могу ли я использовать Pockethernet без телефона / планшета?

Pockethernet имеет быстрый измерительный тест, который работает без подключенного приложения для смартфона. Аппаратное обеспечение имеет базовый пользовательский интерфейс, состоящий из светодиодов RGB (светодиоды состояния пары проводов), которые отображают результаты. (тип прошел / не прошел / сбой) и сеть (статус канала / DHCP)

Могу ли я использовать приложение Pockethernet без оборудования?

Нет, без оборудования вы не сможете использовать ни одну из функций.

Вы выпустите приложение для Windows phone?

Нет, в настоящее время этого нет в дорожной карте.

Проводит ли Pockethernet сертификацию кабелей?

Нет. Pockethernet не является устройством для «сертификации кабеля», но выполняет квалификацию и проверку кабеля.

Как выглядит отчет об измерениях от Pockethernet? Есть ли на Pockethernet гарантия?

Да, на Pockethernet предоставляется стандартная ограниченная гарантия сроком на 1 или 2 года, в зависимости от вашего региона.Все клиенты в ЕС имеют гарантию 2 года, все остальные имеют гарантию 1 год.

Почему я не могу провести тестирование, когда мой Pockethernet подключен к USB-порту?

Пока USB-порт подключен, измерения не могут быть выполнены. Устройство должно быть выключено для соответствия нормативным требованиям.

В Pockethernet есть тональный зонд?

Нет, Pockethernet не поставляется с датчиком тонального сигнала.Огромный выбор из них доступен по цене от 20 до 200 долларов. Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый тональный пробник должен работать с Pockethernet.

Pockethernet, как мне это произносить? У меня есть отличные идеи по поводу функций, которые я хотел бы увидеть в будущем

Отлично. Поделитесь с нами своими идеями через: info AT pockethernet.com

Могу ли я подключить Pockethernet к телефонной линии?

Нет. Технически устройство не должно быть им повреждено, но это все равно недопустимо, так как у него нет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.

Почему устройство издает щелчки при выполнении тестов?

Внутри есть движущиеся части, которые издают этот шум, они называются реле, если вы посмотрите внутрь, вы можете увидеть их, 2 белых блока сразу за портом Ethernet.

Почему Pockethernet отключается, если я не пользуюсь им несколько минут?

Если Bluetooth не подключен, устройство выключится через 2 минуты в целях экономии энергии. Если есть соединение Bluetooth, устройство не выключится.

Можете ли вы посоветовать тональный зонд для использования с Pockethernet?

Огромный выбор из них доступен по цене от 20 до 200 долларов.Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый тональный пробник должен работать с Pockethernet. Если вы не уверены, просто спросите нас по адресу: info [at] pockethernet.com, и мы сообщим вам об этом.

Покупка и доставка
Почему вы не отправляете Pockethernet по всему миру?

Как аппаратный продукт Pockethernet должен соответствовать нормативным требованиям.Нам необходимо оценить их по странам, что требует времени. В настоящее время мы осуществляем доставку в следующие регионы: ЕС, США, Канада, Австралия и Новая Зеландия. Если вы заинтересованы в покупке Pockethernet за пределами этих регионов, напишите нам или подпишитесь на нашу рассылку, чтобы получать уведомления, когда она станет доступна.

Могу ли я купить Pockethernet в розничном магазине?

Нет, на данный момент Pockethernet можно купить только в нашем интернет-магазине.

Я хочу заказать Pockethernet для своей компании. Получу ли я коммерческий счет?

Да, все заказы отправляются со счетом.

Хочу сделать заказ для своей компании. Могу ли я получить заказ без НДС?

Да. В процессе оформления заказа убедитесь, что вы оформляете заказ как компания, и укажите свой номер плательщика НДС.Любая компания с действующим идентификатором НДС в пределах ЕС (кроме Германии) может делать заказы без НДС. (НДС не применяется к заказам из США, Канады, Австралии, Новой Зеландии, Швейцарии, Норвегии, Исландии, Лихтенштейна)

Что входит в комплект при покупке Pockethernet

Pockethernet
1 Удаленный терминатор (для тестов схемы разводки и BER)
Защитный чехол для переноски
USB-кабель для зарядки и обновления прошивки
Ethernet-кабель длиной 50 см для подключения к розетке
Руководство пользователя на английском языке

Магазин не принимает мой номер плательщика НДС?

Убедитесь, что вы указали код страны.Формат должен быть [код страны] [номер плательщика НДС]. (например, DE123456789). Если он все еще не работает, проверьте, действит ли ваш идентификатор плательщика НДС на этом веб-сайте . В других случаях напишите нам info [at] pockethernet.com

Какие варианты оплаты вы предлагаете?

В настоящее время мы предлагаем оплату кредитной картой и банковский перевод во все страны ЕС. (В ближайшее время мы реализуем больше способов оплаты)

Сколько стоит отправка?

Пожалуйста, проверьте цены в интернет-магазине.

Должен ли я платить таможенные пошлины и пошлины?

В регионах за пределами ЕС таможенные пошлины, сборы за таможенное оформление и местные налоги с продаж могут быть уплачены при получении груза. Пожалуйста, ознакомьтесь с вашими местными правилами. Вы можете рассчитать эти расходы, например, с помощью этой услуги: dutycalculator.com (выберите Импорт из: Германия, Описание продукта: коммутатор Ethernet)

Технический
    Как сбросить Pockethernet?

    В устройстве есть функция сброса: нажмите кнопку питания на 10 секунд, а затем подключите USB-штекер.

    Совместим ли Pockethernet с другими адаптерами схемы разводки?

    Нет. Pockethernet работает только с терминатором, поставляемым с устройством. Сторона обратной связи используется для тестов BER

    Как Pockethernet выполняет одностороннее измерение длины и обнаружение неисправностей?

    За счет использования TDR (рефлектометрия во временной области)

    Могу ли я использовать тонер на проводе под напряжением, на другом конце которого есть переключатель?

    Да, ни Pockethernet, ни другое устройство не должны быть повреждены, так как сигнал составляет всего пару вольт, а ток ограничен.Единственным недостатком может быть то, что уровень звука будет намного ниже, поскольку трансформатор Ethernet и оконечные устройства заземляют сигнал. Кроме того, если это экранированный кабель, а разъем на другом конце заземляется удаленным устройством, он может полностью экранировать сигнал.

    Могу ли я использовать терминатор схемы разводки / обратной связи в качестве соединителя RJ45? Может ли Pockethernet определить, к какой VLAN подключен порт?

    Если порт находится в режиме доступа / без тегов, теги VLAN удаляются коммутатором перед отправкой пакетов, поэтому они не обнаруживаются устройством.Если настроен для порта, Pockethernet может получать информацию CDP или LLDP, которая обычно включает собственный идентификатор VLAN. Если порт находится в режиме транка / с тегами или является портом доступа, также переносящим тегированные пакеты, вы можете использовать функцию монитора трафика, чтобы увидеть идентификаторы VLAN для кадров, отправляемых по каналу.

    Поддерживает ли Pockethernet IntelliTone от Fluke?

    IntelliTone запатентован Fluke, поэтому, к сожалению, мы не можем его поддерживать.(Хотя оборудование на это способно)

    Насколько близко мой телефон должен быть к Pockethernet для работы?

    В нормальных условиях Pockethernet должен находиться на расстоянии не более 10 метров от вашего телефона.

    Для каких тестов мне нужен терминатор схемы разводки / обратной связи Pockethernet?

    Сторона терминатора со схемой разводки используется для проверки схемы разводки * барабанной дроби *.Сторона обратной связи используется для теста BER.

    Могу ли я подключить Pockethernet к телефонной линии?

    Нет. Технически устройство не должно быть им повреждено, но это все равно недопустимо, так как у него нет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.

    Можно ли использовать Pockethernet для тестирования IP-камер?

    Если вы используете Pockethernet вместо камеры, вы можете: проверить кабель к камере, проверить, есть ли PoE на этом кабеле, проверить, можно ли установить сетевое соединение по кабелю, с определенными настройками VLAN и целями ping.Если камера уже подключена к сети, ее можно отправить с другого порта Ethernet. Что Pockethernet не может сделать, так это подключиться к камере и получить изображение, изменить настройки и т. Д. Однако это будут программные функции, которые могут быть добавлены в будущем. (если вас это очень интересует, напишите нам об этом через info AT pockethernet.com)

    Ограничен ли TDR 300 м из-за программного или аппаратного обеспечения? Сколько ошибок допустимо с помощью теста «BER»?

    Ethernet отказоустойчив, он по-прежнему будет работать со многими ошибками, но с меньшей полосой пропускания.Кабель хорошего качества, который установлен правильно, должен возвращать 0 ошибок. Несколько ошибок не должны быть серьезной проблемой, этот кабель все равно следует считать хорошим.

    Чтобы просмотреть все ответы на часто задаваемые вопросы, нажмите здесь. **** *** **** **** тест **** ***** ***** установщики *** ****** **** в ***** **** ******* ************:

    • ********** *** *** **** * * **** ** **** в **** / *** / ******* *********, ***** обеспечивает ***** ******* ******** *** по сути ********** **** ***********.Основная ******** ** **** цена ** ~ $ **, ***, * до ** ** * квалификатор.
    • ********** ******* * ******** ********* испытание *** *** *** стандарты -соответствует, ****** ********* ** дает * ‘**** *****’ тест ** * ***** цена **** *** *******.
    • ********* ******* ***** **** ** Схема соединений *** ****** ***** разрешить *** ** ***************, *** не *********, ****, **** и т. д. **** ** * **** много **** *********, ~ $ *** — ***.
    • ******* ******* **** ********** ** все **** ***** ** *** *****, **** нет ******** ***** ** устранение неполадок ***********.***** ******* *** ****** — ****, **** какие-то ** *** ** ~ 10 долларов.

    ******* *******, *********, *** сертификаторы *** **** ****** в **** ********. ********** *** обычно **** **** ** IT-ориентированный ************ ** **** на самом деле **** **** **** ******* на **** ********* *** разрешить *** **** ** — ***** переключатель / сеть *******, ******* ** просто *** *****, *** обычно ********* ** ******* *****.

    **********

    ********** **** ****** ****** / *** / * ** *********, ******* * **** батарея ** *****, ********* те *** ** ** ******* и ********** (*******, ******), а ****** ****** ** * работает **** ** — ***** ********* тестирование.*** ***** ***** предоставляет * ******** ******** ***** ‘* *** — **** *** ******.

    ***** ***** *******:

    • *********: **** **** ******* * *** сумма ** ****** ***** это ****** ******* **** ** * кабель ** *******, ** От другого. **** ******** * — * разные ********* ***** (**** конец, *** ***, ***** перекрестные помехи , ***.) ********* ** кабель ***** ******. ********** просто **** ***** «*********», без *** ** ***** подробно ****** ******.

    • *********** *****: **** **** ** ******* до ******* ********* *** время ** ***** *** ****** ** ***** *** *** ** ** ** ***.
    • ***** ****: **** ***** ******* *** разница ** ***** ***** все *** * ***** ** *****. *********** *********** может ******** ***** ****** или ******* * ******.
    • ********* / ****** ****: ***** *** ************ ** ** **** **** ****** по ********** ** *** кабелю *** (********* ****) или ** ********* ****** назад ** *** **** балл (****** ****) ********* вызвал ** **** ************ или ***** ******.

    *** ***** ***** ************ с использованием сертификатора * ***** *** — ****.

    ***** ********** *** *** другие ****** **** ***** тестеры, ********* ** ***** 5000 долларов ***, ****** **, *** + это *** ********, **** полный **** ** ******* ***** оптика ******** ***** ******* за **, ***. ** ******** на *** ******* ****, сертифицирующие органы **** ** ******* повторно откалиброваны ******* ***** (***** * — * лет), ***** ****** **** a *** ******* ** над * *** ***** *******.

    *** ** *** **** строгий ********** ******** *** калиброванный ******* **** ** эти ***** ******* ************* **** ***** сертификаты **** ******* * *********** ******** ****** (******** Идеально) ***** *** ** *** самый ******.

    Сертификация **** *******

    *** ** *** ********** ********** *** * ********* или ******* ******* ** тот **** ***** ******* который *** ** ** ** отправлено ** *** *** пользователь ** ******** ** доказательство **** *** ****** есть ****** *** *** должным образом *********. **** ************* в ***** ****** *.

    ******* *** ** ********* быть ******** ** *** формат ** ** * электронная таблица (***** **. ***) ****** Детализация *** ****** ***** система капель ** * *****.**** ***** ** ******* ** ******** **** ****** произвел ** * ***** сертификат.

    **********

    ********** *** **** ********** функции, *** *** *** именно ********** *** ******* в *********, ****** **** * ***** ****** ******* верификаторы *** **********.

    *** ****** ********* ******* *******, ******, ******* ******* и ******* ********* ** верификаторы, *** *** ********* такие **:

    • ******* *******: ******* ** ****** ********* Ethernet ******* * * * кабель, ********** *** ****** тесты ** ***** ***** пропускная способность *** ***** ***** * и ********* ******* ** будут ******* ** / ***, *** и т. д.***** ***** ********* включает *********, ****** *** до *** ***** * сертификатора *****.
    • *** *******: ******* ** ****** ********** это *** ** **** ***, квалификаторы ******* ************ **** как ******* *** ******* мощность, ** *** *** ******** независимо от того, * **** ** 802.3af, ***. **, ** ***. *** и ******** **** ****** **** власть ******.
    • ***** **** *******: *** **** ******** ** квалификаторы ****** **** * ****** к ** — ***** *******, ** эти *** ** ******* из ** ****** ** *** ** * проект *** *************.
    • **** ******** ********: ********** ******* **** **** **** ошибка *********** **** *********, показывая *** ********* ******* * на *** ***** *****, и ******* ** ‘* * короткие ** ********* *****, часто ** **** ** ******* или ******* (*** *** вырезано) ******.

    ********** *** * ***** Цена ******** *********. ***** ************ *** ***** $ *, *********, ****** *** ** *** ***** ** ***** верификатор *****, *** ************. Fluke ******** ******** ******* ** ***** ****** который ***** *** ~ $ ** **.***** ******** (******** Идеально) ********* ** **** *** также ****** ~ $ ****. ************ ***** *** не **** ******* ** выбирайте **** ** ********* * доступны ** *********.

    Кабель *********

    ***** ********* ******* *** Самый ****** *** ** ****** на ****** ***** ***** производительность, ****** ***** ******** и *** ****** **** ** производитель. ********* ******* ** сам ******** **** **** ******************************************** ** *****, ******* в *** *** *** из *** ***** ** быть ******.**** **** разрешить ******* ** **** кабели *** * *********.

    *** **** ****** ******** из ********* ***:

    • ******* : ******* ********** ******* UTP ** ********** *********, с *** ******* ***** в *** ***** ***** на *** *********, ******* ** к***/*** ****/*. **** *** ** отображается ***********, *** **** или *******. ********* ******* **** ******* ** используйте *** *** ************* , как ** ******** ******* которые **** *** *** выдача, *** *** **** являются ******* .** *** чехол ** **** ******, он ****** ***** ******* там *** *** ***** * между ****** *** ****** проводником.
    • ****** / ******** ** *****: *** ******** ********** ** * длина ** ***** ** установщики *** ** **** UTP **** *** ****** 100м. **** ******** **** показывает *** ******** ** кабель ******, **** ** обрывается *** ** ****, ** ремонт *** ** **** подробнее ******.
    • ***** **************: **** ****** **** *** a ****** ** ********, ** что ***** *** ******* до ******** ****** ** домкратов ** *** *, *** используйте *** ******** **** в ****** ****.**** может ***** *************** ** кабели *** ******** ** неправильно маркированы, ******* ** ****** на ***** * ****** кабель ** * ****.
    • ******* *********: **** ****** ********* *** обнаружение *** *** ** Используются ** Ethernet, ***, ** **** телефония ** * ***** и ***** ***** ***. ***** **** **** не ****** ****** *********, это **** ***** ** a ***** ** ******* в * ****** ** перекрестно соединенную ** * ***** линию.

    ********* ********* ** *** сохранить *** ***** **** результаты, * ******* * ******* найдено ** ********** *** сертификаторов, ****** **** ********** **** *****, **** ** ************ ********.

    ***** ********* ***** ** цена **** ***** $ *** — *** долл. **** *** * ********* управляемый ** ******* **. LED *******, ******* **** и ****** ** *********.

    ***** — **** ****** **** ** ***** ******** *** II (******* * ** ~ $ ***) ******* * ******* дисплей *** ******* ********** из **** *** ******** ** чем больше ********* ******. **** полнофункциональный ******* **** ** ***** ************ (~ $ *** ****** ) *** ************ ******** (~ $ ***), ***** * ****** графический ***** ** *******, ** тест *******.

    ********* *** ****** *** на ********** *** ***** время **** *** **** для * ******* ******. Они *** **** ** сообщают о **** ****** *** ******** **** *** верификаторе, ****** ** ** ** обнаружение / устранение неполадок.

    Схема подключения ****** / ******* ***** ******

    ***** ******* *** *** ****** low **** *** **** Схема соединений, ******* ******* **** пара ** ********* ** оба ****, *** *** тестирование *** ***** **********. Это *** ** ********* на ** *** ******, но ** ***** ****** показано ***** * * ******* Светодиоды (*** *** **** провод ** * *** кабель), ** ************ * если ***** *** ***** ** использовал.

    *** ***** ***** ************ Wiremapper ***.

    ***** ******* *** **** ограничено *** **** ****** для ******* ****** * *** изготовление / проверка ***** ******. ** структурированный ******* ** ********, тогда * ******** ****** будет **** ***** *** **** тестеры ******* ******* *************** информация ***** ***** ***** *** сервис **** ******** ** ******** ***** ******** ******** * * *****.

    Что ** * ****?

    ** *******, *********** ****** сохранить ** ***** * верификатор ** ****.******* и ****** *** *** ключ ******** ***** ****** быть ****** ** *** ******* *******, ***** ** устройства ***** *********. ** ****** *** ** минимум *** ** *** кабелей ** ** ************ к **** ***** ** ** закорочено *****. ******* ** просто ******** *** / ** ** — *********** ***** ****** * ********** *******, * ******** может **** ******* **** это **** *.

    ***** ***** *** — **** ******** с *** ****** ** поддержкой ** *** **** в квалификатор ****** ** *. *** ******* ** тест ******** *** ******** результаты *** ** **** не **** *** ************ и ***************, *** ** ************** * **** **** интеграторы (********** ***** ****) предоставляют *** ******* ***** услуги ** * ************.

    **** ** **** ***** должен *********** ****** ** *********, ** *** *** количество ** ****** ** наибольшее ******** ******** ** низкое, *** **** — **** * ************* тесты *** ***** ********. В *********, ********* или **************************************************************************************** * ****, и **** ******* ********** как **** ** *** закрытие *******. *******, ** этот ** **** * периодический ****, ********** *** в наличии *** **** *** a * ** ******* *******, ну ***** ***** *** из ****** ****, ** хорошо ** ** * **** из *********** ***** ***********.

    Канал ** ********* **** ** **** *******

    **** ********** * ******, *** термины «*******» *** «****» могут **** **. ***** условия ******** ***** ******* (*) из ***** ** ***** проверены.

    • ********* **** ****** ** ********* ********** **** *** ******* ** ******* ****. **** включает * ***** *****, **** / ********** ***** *** и *** **** ** ***** ***.
    • ******* ******** *** ****** постоянный **** ** ******** до ***** *** *** ********* к *** ********* ****.Примечание: ** ** ********* к *** *** ***** кабели **** **** ****** на месте *** **** ***** ** *******, ** ******* к ***** *** ***** кабель ** ******* * ** канал ***** ** * сайт.

    • **** ******** ******* ** MPTL, ******* **** ********** Ссылка. **** ** **** ********** ***** **** Джек *** ***** ** один *** *** ** **** подключите ** *** ***** (канал ** *** *** и ********* **** ** *****). **** ** не ******** ** ***** наблюдение, *. *. *** **** конец *** * ***** панель *** ***** ****** в то время как *** *** *** конечная точка ** ***** *** ********* с использованием ** ****.

    *********, ********** **** **** постоянный ****, ***** *** — ** *** часто ******* ******** ***** установка. *******, **** *** запрос **** *** ****** канал ** *********. ************, когда ***************, ** ** часто ********** ** *** **** a ******* **** ** это *** **** ****** в ***** ****** ** другое *** ** — ******** ***** * постоянный **** **** **** нет. *** ****** ** быть **** ****** ** проверено ***** ** *******.

    **** *** ******* *** сертифицированный ***** ********* ********, с *** *** * ******** включая * *** — ********** ***** свинцовые ***** ***** **** разъемы / патч ** ****:

    ******* ******** ********* **** ***** ****, *** * которые **** ***** ****** являются *********, ***** *****:

    **** *** ********** ***** *** обычный ** ********** ** 2021 год.**** ***** ******* *** ** * патч **** ******* ** *** ***.

    Волокно *** *** *******

    **** ******** *** ******* На основе пар (*** / *** / ****, ***.), *** волокно *** ** **** для ****** ******* ** магистрали ***** **. ***** ******* это * **** ******* тема **** **** ****** кабель ********* ****, ********* ******** в ***** ** ******* правильно. *** **** *******.

    Тест **** *********

    **** ***** ******** *******

    Диагностическая проверка Gamry Potentiostat

    Введение

    Из всех компонентов системы Gamry Instruments кабель ячейки постоянно изгибается и подвергается воздействию агрессивных сред.Этот тест может занять пару минут, но если он выявляет проблему, время потрачено не зря. Если вы обнаружите, что кабель ячейки неисправен, эта проверка может предотвратить ненужную поездку потенциостата в Gamry Instruments для ремонта. Это редкая возможность сэкономить время и деньги … особенно для наших международных пользователей.

    Убедительно просим Вас рассмотреть возможность приобретения запасного кабеля сотовой связи. Если у вас только один сотовый кабель, ожидайте, что он рано или поздно выйдет из строя. Наличие недорогой замены позволяет избежать простоев.

    Симптомы подозрительных отведений

    Существуют и другие причины, по которым вы можете увидеть эти специфические симптомы, но вот то, с чем вы столкнетесь, если поврежден кабель ячейки:

    1. Во время процедуры калибровки ваш потенциостат проходит ранний внутренний тесты настройки, но не проходят более поздние тесты «Прикладной Pstat» или «Прикладной Gstat». Это может быть общая проблема с кабелем сотовой связи. Убедитесь, что кабель ячейки надежно подключен к потенциостату, а выводы правильно подключены к соответствующей версии универсального фиктивного элемента.
    2. Выводы рабочего датчика (синий) и контрольного (белый) — это два входа для электрометра потенциостата. Электрометр — это прибор для измерения потенциала. Если измерение потенциала (Vm) отклоняется от запрошенного вами значения, проблема может заключаться в одном из этих двух проводов. В частности, если измерение напряжения достигает ± 11 В, велика вероятность повреждения одного из этих проводов. В оба этих вывода установлены преднамеренные резисторы. Оба провода измерения и измерения должны иметь сопротивление ~ 260 Ом (для Reference ™ 600+ ~ 403 Ом).
    3. Рабочий (зеленый) провод — это электрод, который измеряет ток в ячейке. Вы можете подозревать, что этот вывод поврежден, если ваша система всегда измеряет ток 0 А. Измерение 0 А не нагружает потенциостат, поэтому вы не увидите никаких перегруженных данных. Все отображаемые точки будут синими. Вывод рабочего электрода должен иметь сопротивление 0 Ом.
    4. Вывод счетчика (красный) — это выход управляющего усилителя. Управляющий усилитель — это устройство, которое подает ток, необходимый для управления ячейкой.Если в выводе встречного электрода есть обрыв, управляющий усилитель не может управлять ячейкой. Ваши данные будут отображаться в Framework с красными маркерами и сопровождаться сообщением CA OVLD. Вывод противоэлектрода должен иметь сопротивление 0 Ом.
    5. Кроме того, провода контрольного датчика и заземления должны иметь сопротивление 0 Ом (но 403 Ом на потенциостате Reference 600+).

    Конечно, если у вас несколько кабелей ячейки, замена заведомо исправного кабеля ячейки является самым быстрым тестом. Ниже приведены тесты на обрыв провода, что является наиболее частым явлением.Чтобы проверить, нет ли случайного замыкания провода на соседний, вы можете проверить сопротивление между каждым выводом, окружающим правильный вывод, и правильным выводом ячейки. Каждая окружающая булавка должна иметь бесконечное сопротивление.

    Вам нужен цифровой мультиметр, способный измерять сопротивление (он должен быть в любом магазине электроники).
    Номер контакта напечатан на черном участке внутри разъема рядом с основанием контакта. Возможно, вам придется наклонить его или использовать фонарик, чтобы увидеть его.

    Диагностическая проверка кабеля ячейки Gamry Series G ™ / PCI4 ™ / PC4 ™ / ECM8 ™

    ПРИМЕЧАНИЕ : Рабочий сенсорный и эталонный провода должны иметь сопротивление ~ 260 Ом.Рабочий провод и счетчик должны иметь сопротивление 0 Ом.

    Рис. 1. Контакты в кабеле ячейки для потенциостатов Series G, PCI4, PC4 и мультиплексора ECM8.

    1. Отсоедините кабель ячейки от задней части потенциостата PCI4.
    2. Настройте мультиметр на показание сопротивления в омах.
    3. Подключите один вывод мультиметра к проводу рабочего контроля (синий), а другой конец — к выводу №1. Вы должны измерить ~ 260 Ом.
    4. Подключите одну клемму мультиметра к опорному (белому) проводу, а другой конец — к контакту №6. Вы должны измерить ~ 260 Ом.
    5. Подключите одну клемму мультиметра к рабочему (зеленому) проводу, а другой конец — к контакту № 3. Вы должны измерить 0 Ом.
    6. Подключите один вывод мультиметра к проводу счетчика (красный), а другой конец — к выводу № 9. Вы должны измерить 0 Ом.

    Обрыв кабеля ячейки указывает на очень высокое (бесконечное) сопротивление.Это указывает на то, что кабель ячейки поврежден и требует замены. Мы не ремонтируем сотовые кабели.

    В руководстве на нашем веб-сайте www.Gamry.com есть полное описание, которое координирует комбинации выводов и выводов.

    Диагностическая проверка кабеля элемента Gamry Reference ™ 600

    ПРИМЕЧАНИЕ : Рабочие измерительные и опорные провода должны иметь сопротивление ~ 260 Ом. Рабочий провод и счетчик должны иметь сопротивление 0 Ом.

    Рисунок 2.Контакты в кабеле ячейки для потенциостата Reference 600.

    1. Отсоедините кабель ячейки от передней части потенциостата Reference 600.
    2. Установите мультиметр на показание сопротивления в Ом.
    3. Подключите один вывод мультиметра к проводу рабочего контроля (синий), а другой конец — к выводу №1. Вы должны измерить ~ 260 Ом.
    4. Подключите одну клемму мультиметра к опорному (белому) проводу, а другой конец — к контакту №16. Вы должны измерить ~ 260 Ом.
    5. Подключите одну клемму мультиметра к рабочему (зеленому) проводу, а другой конец — к контакту № 13. Вы должны измерить 0 Ом.
    6. Подключите один вывод мультиметра к проводу счетчика (красный), а другой конец — к выводу №23. Вы должны измерить 0 Ом.
    7. Подключите мультиметр между выводом рабочего датчика кабеля и его экраном, т. Е. Между контактами №1 и №2. Вы должны измерить бесконечное Ω или разрыв.
    8. Подключите мультиметр к опорному проводу кабеля и его экрану, i.е., между контактами №16 и №4. Вы должны измерить бесконечное Ω или разрыв.
    9. Подключите мультиметр между выводом счетчика кабеля и его экраном, т. Е. Между контактами №23 и №11. Вы должны измерить бесконечное Ω или разрыв.
    10. Подключите мультиметр между рабочим проводом кабеля и его экраном, то есть между контактами № 13 и № 12. Вы должны измерить бесконечное Ω или разрыв.

    Признаком неисправности кабеля ячейки является то, что в одном из этих четырех тестов будет измерено очень высокое (бесконечное) сопротивление, или если при проверке экранирования будет измерено низкое сопротивление (0 Ом) или непрерывно.Экран не должен иметь электрического соединения с сигнальным проводом. Это указывает на то, что кабель ячейки поврежден и требует замены. Мы не ремонтируем сотовые кабели.

    В руководстве Reference 600 есть полное описание, которое координирует сочетания выводов и выводов.

    По завершении этого теста вам, вероятно, потребуется связаться с Gamry Instruments, чтобы купить замену кабеля ячейки или организовать ремонт потенциостата.

    Диагностическая проверка кабеля элемента Gamry Reference 600+

    ПРИМЕЧАНИЕ : Провода рабочего датчика, счетчика и эталона должны иметь сопротивление ~ 403 Ом.Рабочий провод и счетчик должны иметь сопротивление 0 Ом.

    Рисунок 3 . Контакты в кабеле ячейки для потенциостата Reference 600+.

    1. Отсоедините кабель ячейки от передней панели потенциостата Reference 600+.
    2. Установите мультиметр на показание сопротивления в Ом.
    3. Подключите один вывод мультиметра к проводу рабочего контроля (синий), а другой конец — к выводу №1. Вы должны измерить ~ 403 Ом.
    4. Подключите одну клемму мультиметра к опорному (белому) проводу, а другой конец — к контакту №16.Вы должны измерить ~ 403 Ом.
    5. Подключите одну клемму мультиметра к рабочему (зеленому) проводу, а другой конец — к контакту № 13. Вы должны измерить 0 Ом.
    6. Подключите один вывод мультиметра к проводу счетчика (красный), а другой конец — к выводу №23. Вы должны измерить 0 Ом.
    7. Подключите один вывод мультиметра к проводу счетчика (оранжевый), а другой конец — к выводу №6. Вы должны измерить 403 Ом.
    8. Подключите мультиметр между выводом рабочего датчика кабеля и его экраном, т.е.е., между контактами №1 и №2. Вы должны измерить бесконечное Ω или разрыв.
    9. Подключите мультиметр между опорным проводом кабеля и его экраном, то есть между контактами №16 и №4. Вы должны измерить бесконечное Ω или разрыв.
    10. Подключите мультиметр между контрпроводом кабеля и его экраном, то есть между контактами №23 и №11. Вы должны измерить бесконечное Ω или разрыв.
    11. Подключите мультиметр между рабочим проводом кабеля и его экраном, т. Е. Между контактами № 13 и № 12.бесконечное Ω или разрыв.

    Признаком неисправности кабеля ячейки является то, что в одном из этих четырех тестов будет измерено очень высокое (бесконечное) сопротивление, или если при проверке экранирования будет измерено низкое сопротивление (0 Ом) или непрерывно. Экран не должен иметь электрического соединения с сигнальным проводом. Это указывает на то, что кабель ячейки поврежден и требует замены. Мы не ремонтируем сотовые кабели.

    В руководстве Reference 600+ есть полное описание, которое координирует сочетания выводов / выводов.

    По завершении этого теста вам, вероятно, потребуется связаться с Gamry Instruments, чтобы купить замену кабеля ячейки или организовать ремонт потенциостата.

    Диагностическая проверка кабеля ячейки Gamry Interface ™ 1000 или 1010

    ПРИМЕЧАНИЕ : Рабочие измерительные и опорные провода должны иметь сопротивление ~ 260 Ом. Рабочий провод и счетчик должны иметь сопротивление 0 Ом.

    Рисунок 4. Контакты в кабеле ячейки для потенциостата Interface 1000 или 1010.

    1. Отсоедините кабель ячейки от передней панели потенциостата Reference 1000 или 1010.
    2. Установите мультиметр на показание сопротивления в Ом.
    3. Подключите один вывод мультиметра к проводу рабочего контроля (синий), а другой конец — к выводу №1. Вы должны измерить ~ 260 Ом.
    4. Подключите одну клемму мультиметра к опорному (белому) проводу, а другой конец — к контакту №16. Вы должны измерить ~ 260 Ом.
    5. Подключите одну клемму мультиметра к рабочему (зеленому) проводу, а другой конец — к контакту № 13. Вы должны измерить 0 Ом.
    6. Подключите один вывод мультиметра к проводу счетчика (красный), а другой конец — к выводу №23. Вы должны измерить 0 Ом.
    7. Подключите мультиметр между выводом рабочего датчика кабеля и его экраном, т. Е. Между контактами №1 и №2. Вы должны измерить бесконечное Ω или разрыв.
    8. Подключите мультиметр к опорному проводу кабеля и его экрану, i.е., между контактами №16 и №4. Вы должны измерить бесконечное Ω или разрыв.
    9. Подключите мультиметр между выводом счетчика кабеля и его экраном, т. Е. Между контактами №23 и №11. Вы должны измерить бесконечное Ω или разрыв.
    10. Подключите мультиметр между рабочим проводом кабеля и его экраном, то есть между контактами № 13 и № 12. Вы должны измерить бесконечное Ω или разрыв.

    Признаком неисправности кабеля ячейки является то, что в одном из этих четырех тестов будет измерено очень высокое (бесконечное) сопротивление, или если при проверке экранирования будет измерено низкое сопротивление (0 Ом) или непрерывно.Экран не должен иметь электрического соединения с сигнальным проводом. Это указывает на то, что кабель ячейки поврежден и требует замены. Мы не ремонтируем сотовые кабели.

    В Руководстве по интерфейсам 1000 или 1010 есть полное описание, которое координирует сочетания выводов / выводов.

    По завершении этого теста вам, вероятно, потребуется связаться с Gamry Instruments, чтобы купить замену кабеля ячейки или организовать ремонт потенциостата.

    Диагностическая проверка кабеля ячейки Gamry Reference 3000 или Interface 5000

    ПРИМЕЧАНИЕ : Рабочий провод и провод счетчика должны иметь сопротивление 0 Ом.

    Проверка кабеля счетчика / рабочей ячейки

    1. Отсоедините кабель счетчика / рабочего от передней панели потенциостата Reference 3000 или Interface 5000.
    2. Настройте мультиметр на показание сопротивления в омах.
    3. Подключите одну клемму мультиметра к рабочему (зеленому) проводу, а другую клемму — к контакту № 9. Вы должны измерить 0 Ом.
    4. Подключите одну клемму мультиметра к проводу счетчика (красный), а другую клемму — к контакту № 5. Вы должны измерить 0 Ом.
    5. Подключите мультиметр между рабочим проводом счетчика / рабочего кабеля и его экраном, то есть между контактами №1 и №2. Вы должны измерить бесконечное Ω или разрыв.
    6. Подключите мультиметр между выводом счетчика счетчика / рабочего кабеля и его экраном, т.е.е., между контактами № 5 и № 13. Вы должны измерить бесконечное Ω или разрыв.
    Переходите к шагу 7 только в том случае, если на предыдущих шагах вы измерили очень высокое или бесконечное сопротивление.
    7. С помощью крестообразной отвертки отверните два винта на крышке D-разъема, который вставляется в переднюю панель потенциостата Reference 3000 или Interface 5000. Это дает доступ к предохранителям. Предохранители очень маленькие.
    8. Подключите клеммы мультиметра к каждой стороне одного предохранителя, чтобы проверить сопротивление.Действующие предохранители имеют сопротивление 0 Ом. Удалите все неисправные предохранители с помощью пинцета и замените их запасными, которые поставлялись с кабелями Reference 3000 или Interface 5000.
    9. Снова соберите D-образный разъем и повторите шаги 3 и 4, чтобы проверить целостность всего кабеля счетчика / рабочего кабеля.

    Обрыв кабеля счетчика / рабочего означает, что рабочий провод или провод счетчика имеет очень высокое (бесконечное) сопротивление после проверки предохранителей. Это указывает на то, что кабель поврежден и его необходимо заменить.Мы не ремонтируем сотовые кабели.

    Проверка сенсорного кабеля

    Рисунок 5 . Контакты кабеля сенсорной ячейки для потенциостатов Reference 3000 и Interface 5000.

    ПРИМЕЧАНИЕ : Провода рабочего датчика, счетчика и эталона должны иметь сопротивление ~ 260 Ом.

    1. Отсоедините сенсорный кабель от передней панели потенциостата Reference 3000 или Interface 5000.
    2. Подключите одну клемму мультиметра к проводу рабочего контроля (синий), а другую клемму — к контакту № 8.Вы должны измерить ~ 260 Ом.
    3. Подключите одну клемму мультиметра к проводу счетчика (оранжевый), а другую клемму — к контакту № 11. Вы должны измерить ~ 260 Ом.
    4. Подключите одну клемму мультиметра к опорному (белому) проводу, а другую клемму — к контакту № 13. Вы должны измерить ~ 260 Ом.
    5. Подключите мультиметр между рабочим измерительным проводом сенсорного кабеля и его экраном, то есть между контактами №7 и №8. Вы должны измерить бесконечное Ω или разрыв.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
