Как проверить датчик давления масла в домашних условиях

Масло. Ни один двигатель, за исключением электродвигателя, не обходится без моторного масла. Во время работы ДВС выделяет много тепла, а его детали подвергаются колоссальным нагрузкам и трению, поэтому без надлежащего охлаждения и смазки работа двигателя была бы невозможна.

Моторное масло, вопреки убеждению многих не только смазывает, но и охлаждает трущиеся поверхности, отводя избыточное тепло от их поверхностей. Если регулярно не следить за состоянием масла в системе, а также его уровнем, существует риск перегрева двигателя, а также разрушения трущихся деталей. Для контроля уровня, а также его состояния, производителем предусмотрен контрольный щуп уровня масла, а также датчик давления масла, который следит за тем, за чем водитель уследить вряд ли сможет.

В масляной системе, может кто не в курсе, поддерживается определенное давление, которое необходимо для правильной работы силового агрегата. Как я уже говорил, контролировать уровень можно при помощи щупа, а вот давление контролируется при помощи датчика давления масла (ДДМ). Малейшее отклонение показателя давления от нормы фиксируется датчиком давления и сообщается в ЭБУ, после чего водитель получает соответствующее уведомление на панели приборов. А вот как быть если ДДМ вышел из строя? Если датчик вовремя не обнаружит изменение давления в системе или при нормальном давлении сообщит о проблемах в ЭБУ, у вас возникнут трудности, а мотор начнет работать в «аварийном режиме». Во втором случае, то есть когда датчик давления масла «врет» из-за своей неисправности, бояться, в принципе, нечего, поскольку это намного лучше, когда датчик показывает «правду» и в системе смазке действительно возникли проблемы.

Сегодня вы узнаете, что такое датчик давления масла, как он работает, а также как проверить датчик давления масла в домашних условиях.

Датчик давления масла — разновидности

Существует два вида ДДМ: механический и электронный.

Механический датчик имеет сложное устройство и состоит из: корпуса, мембраны, ползунка, толкателя и нихромовой обмотки. Его принцип работы примерно следующий. В том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка. Моторное масло под давлением давит на мембрану, которая в свою очередь приводит в движение толкатель. Далее механизм изменения сопротивления получает измененный сигнал, после чего передает его на пластину с нихромовой обмоткой, который уже отображает информацию на панели приборов, перемещая стрелку по градуированной шкале.

Электронный датчик давления еще называют аварийным. У него более простое устройство, и он либо работает, либо нет. Такой датчик сигнализирует о проблемах с давлением в масляной системе только в критических ситуациях. В то время как механический ДДМ точно измеряет давление в системе и передает данные на градуированную шкалу, расположенную на приборной панели. Некоторые производители авто используют сразу два этих типа датчиков, что позволяет повысить контроль давления и удобство для водителей. Технически, датчик представляет собой мембрану и толкатель с контактами, которые расположены в корпусе. Электронный ДДМ питается от электросети и посылает данные в электронный блок управления.

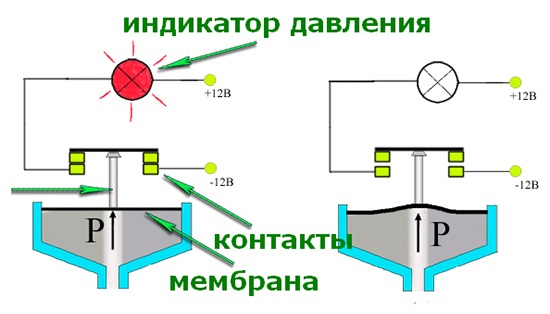

Когда мотор не работает мембрана датчика выпрямлена, контакты замкнуты. Когда мотор запускается лампочка на приборной панели горит, поскольку давление масла недостаточное. После нескольких секунд работы мотора образуется правильное давление, оно воздействует на мембрану, которая в свою очередь передвигает толкатель, который размыкает контакты, в результате лампочка гаснет. Мотор останавливается, и лампочка давления загорается вновь, так как давление в системе падает и контакты замыкаются. Есть правда и другие причины, когда может загораться лампочка давления масла, во-первых, проблемы в масляной системе, и во-вторых неисправность самого датчика.

Как проверить датчик давления масла (электронный)

Для проверки электронного датчика давления необходимо иметь мультиметр и насос с манометром. Проверка предусматривает демонтаж ДДМ, мультиметр включаем в режим диагностики цепи «на обрыв». Сам электронный датчик давления масла подключаем насос и к мультиметру.

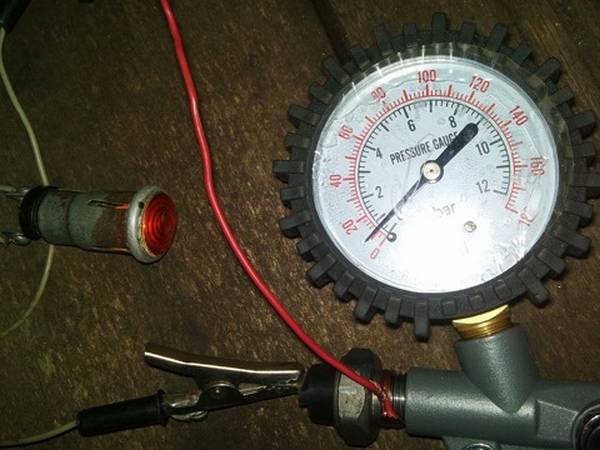

Подаем давление на датчик от насоса и наблюдаем за показаниями мультиметра. После того как мембрана датчика сдвинет толкатель, цепь разомкнется, в результате чего прибор должен отреагировать. Лучше поэкспериментировать, и проверить как ведет себя датчик при подаче разного давления.

Проверка датчика давления масла (механический)

Механический ДДМ проверяют по такому же принципу, как и электронный, с использованием манометра. Однако для получения и сравнения данных необходимо снимать стрелочный указатель. Производится подача давления, после чего данные сравниваются с эталонными (в технической документации к авто).

Рекомендую: Как проверить датчик давления масла видео

Как проверить датчик давления масла?

Давление в масляной системе – важный параметр. Наблюдая за ним, вы сможете своевременно заметить те или иные проблемы в работе мотора и устранить их, избежав серьезных поломок или даже необходимости замены всего механизма.

В этой статье мы расскажем, как проверить давление масла в двигателе.

Влияние давления на ДВС

Без смазочного материала работа мотора невозможна. Оно выполняет целый ряд функций:

• Защищает механизм и его детали.
• Предупреждает коррозию.
• Охлаждает элементы.
• Удаляет из зоны трения различные продукты сгорание топлива и износа, например сажу, нагар, металлическую стружку, появляющиеся в процессе работы двигателя.
• Применяется в качестве рабочей жидкости при регулировании фаз газораспределения, в гидрокомпенсаторах и гидронатяжителях.

Его правильное использование продлевает ресурс работы автомобиля на тысячи километров. Но масло должно двигаться, охлаждая и смазывая детали, а не просто быть налитым в поддон. При помощи соответствующего насоса под напором оно подается к поршням, на распределительный вал и к другим деталям, испытывающим высокую динамическую и тепловую нагрузку. И от давления, под которым жидкость идет по системе, зависит состояние и работа вашего автомобиля.

К печальным последствиям может привести как недостаточное, так избыточно высокое значение этой характеристики. Высокое давление ведет к:

• Увеличению расхода масла.
• Разрушению уплотнительных поверхностей.
• Сбоям в работе регулятора холостого хода.
• Поломки датчика расхода воздуха.
• Разрушению поршневых юбок.
• Нарушению нормальной работы двигателя и появлению характерных стуков в гидрокомпенсаторах и приводах клапанов.

Низкое значение параметра может говорить о масляном голодании мотора и привести к быстрому разрушению коленчатого вала и других деталей.

Эти проблемы могут возникнуть из-за неправильного подбора смазочной жидкости или ее низкого качества. Чтобы их избежать, используйте только качественные средства такие как продукция марки HESSOL, и при его покупке проконсультируйтесь у специалистов, которые помогут найти вариант максимально подходящий для применения именно в вашей машине.

Проверка давления

Самым простым и удобным способом такой диагностики является использование встроенного датчика. Эти приборы для проверки давления в двигателе бывают следующих видов:

• Аварийные.
• Дополнительные.

Наиболее распространены аварийные устройства. Большинство производителей предпочитают устанавливать на приборную панель именно такой компактный вариант сигнализатора в виде всем известной «горящей масленки». Он функционирует в режиме «есть/нет» и показывает водителю, что давление масла в двигателе полностью пропало. Это устройство отслеживает критическое падение уровня смазки и позволяет избежать только самых серьезных последствий. Таких, как поломка в течении следующих нескольких часов или дней из-за недостатка смазочной жидкости.

Действие такого индикатора основано на мембранном механизме. После включения зажигания, но при неработающем двигателе и масляном насосе контакты прибора замкнуты, и «масленка» светится. После запуска мотора давление возрастает, из-за чего диафрагма выгибается и давит на толкатель. Который размыкает цепь и отключает индикацию. Если же давление снова падает, мембрана возвращается в свое исходное состояние, и контакты замыкаются, что приводит к появлению светового сигнала.

Дополнительные датчики контроля масла – более сложные устройства, показывающие на специальном циферблате точное значение характеристики. Они позволяют контролировать работу системы смазки, что дает возможность увеличить ресурс работы мотора.

Такие индикаторы бывают:

• Механическими. В основе такого прибора обычный механический манометр. Их еще можно встретить на старых машинах.
• Электрическими. В этом случае механическое усилие переводится в электросигнал, который анализируется бортовым компьютером автомобиля. Современные производители чаще используют этот вид сигнализаторов.

Работа дополнительных устройств контроля также основывается на мембранах. В этом случае диафрагма, деформирующаяся под действием давления масла, толкает ползунок. Он сдвигается по резистору с нихромовой обмоткой, благодаря чему меняется сопротивление цепи. В зависимости от этого изменения, стрелочный указатель на приборе демонстрирует в соответствующие значения параметра.

Некоторые производители ставят на приборной панели оба индикатора, что позволяет контролировать необходимые характеристики даже в случае поломки одного из них.

Причины сработки датчика

Показания этих устройств нельзя игнорировать. Работающий мотор при отсутствии давления в масляной системе может попросту заклинить. В лучшем случае это приведет к дорогостоящему ремонту. Но если такое произойдет во время движения, дело скорее всего кончится аварией и другими неприятными последствиями.

Включение сигнализатора может произойти по целому ряду причин:

Как видите, есть немало причин для срабатывания индикации. Многие из них серьезные. Например, «масляное голодание» из-за насоса или фильтров или некачественного масла ведет к увеличению износа деталей, поломке распределительного и коленчатого вала, поршней. В последней стадии нехватки смазки иногда возникает необходимость в замене всего двигателя. Но возможно неисправность практически незначительна – сломан только датчик. Поэтому важно уметь проверять его работоспособность.

Как проверить исправность работы датчика давления масла

В норме аварийная «масленка» загорается сразу после включения зажигания, и потухает практически сразу после того, как вы заведете машину. Когда значок ведет себя иначе, это повод проверить ваше авто на исправность:

• Если лампочка вообще не зажглась, у вас проблемы с датчиком.
• Если она не гаснет даже после запуска мотора, скорее всего перегрето масло. Но если после подачи газа, сигнализатор перестает светиться, значит все нормально и ничего делать не нужно.
• Если даже после подачи газа, значок показывает сработку, или – то же самое происходит во время движения, будьте осторожны. Это может говорить о том, что упал уровень смазочной жидкости. Или причиной сигнала может быть неисправность электропроводки или самого индикатора.

Вид поломки сигнализатора зависит от его типа – электронный или механический.

В первом случае обычно достаточно проверить состояние провода подведенного к датчику и качество их соединения. Частой проблемой, вызывающей нарушение в работе системы, является коррозия контактов устройства, из-за чего на него не подается напряжение. Если неисправна контрольная лампа, то индикация состояния также невозможна.

Поводом для сработки механического прибора может стать засор шланга или трубки, по которой подается смазочная жидкость.

Следует учитывать и возможность поломки самого механизма.

Если вы подозреваете поломку датчика, его можно заменить на аналогичный заведомо исправный прибор или на манометр. При запуске двигателя нужно посмотреть показания на шкале манометра. Если они не нулевые, значит дело в сигнализаторе, и серьёзного ремонта скорее всего не требуется.

Как проверить работоспособность аварийного датчика давления масла

Для этого вам понадобится насос с манометром и мультиметр. Данный процесс можно разбить на следующие этапы:

• Демонтируйте сигнализатор.
• Включите мультиметр в режим проверки электропроводки на обрыв и подключите его к устройству. Измерительный прибор должен показывать нулевое сопротивление.
• Ничего не отключая, подсоедините насос к устройству индикации и подайте минимальное давление. В этот момент мультиметр должен показывать, что цепь разомкнута.

На этом видео вы можете увидеть как проходит процесс проверки аварийного индикатора.

 Как проверить исправность дополнительного датчика

Чтобы провести диагностику, возьмите небольшой резиновый шланг и насос с манометром:

• Для этой проверки вам также потребуется снять сигнализатор вместе с его стрелочным указателем.
• Подключите насос при помощи резинового шланга. Важно соблюдать герметичность соединения.
• Подавайте давление, контролируя его значение по манометру. Составьте таблицу показаний сигнализатора и манометра. Сравните ее с данными об идеальных значениях, соответствующими вашему автомобилю.

Если вы собираетесь устанавливать индикатор уже бывший в употреблении, перед монтажом его стоит проверить на герметичность при помощи мыльного раствора. Устройство нужно герметично подключить к насосу. Смочить завальцованные стыки на датчике и подать давление. Если в корпусе есть отверстия, то в их месте мыльный раствор будет пениться.

Нашей статье мы рассказали вам о важности поддержания давления в масляной системе и датчиках, позволяющих определить состояние этого параметра. Следуйте нашим советам, будьте внимательны к показаниям приборов, используйте надежные детали и комплектующие, применяйте качественные, правильно подобранные масла, и ваш автомобиль прослужит долго.

Обозначение символов на приборной панели автомобиля

Как проверить датчик давления масла у автомобиля?

Диагностика и ремонт16 декабря 2017

Автомобильный двигатель внутреннего сгорания неспособен долго функционировать без обильной смазки трущихся элементов. Чтобы водитель мог постоянно контролировать наличие масла в моторе, на панель приборов выведен специальный индикатор, загорающийся при недостатке смазывающей жидкости. Если в силу какой-либо неисправности лампочка не подаст сигнал, под угрозой поломки окажутся основные детали силового агрегата – коленчатый вал и цилиндропоршневая группа. Так что в случае малейшего подозрения нужно уметь проверить датчик давления масла.

Как функционирует индикатор?

На подавляющем большинстве новых авто производители устанавливают аварийный индикатор в виде красной сигнальной лампы, зажигающейся от недостаточного давления моторного масла. «Контролька» загорается при включенном зажигании и тухнет спустя несколько секунд после запуска мотора при условии, что система смазки функционирует исправно.

Сигнальная схема включает следующие элементы, последовательно соединенные проводами в электрическую цепь:

• масляный датчик, вмонтированный в один из каналов двигателя;
• лампочка либо светодиод на панели приборов;
• контактная группа замка зажигания;
• источник питания – бортовая электросеть или аккумулятор.

Изначально цепь замкнута, поэтому после поворота ключа в замке индикатор загорается. При запуске исправного силового агрегата напор смазки в каналах повышается и воздействует на чувствительный элемент измерителя. В результате электрическая цепь разрывается и лампа на приборной панели гаснет.

Принцип работы датчика давления масла чрезвычайно прост: внутри корпуса прибора установлена эластичная мембрана, напрямую контактирующая с моторной смазкой. Когда масляный насос создает достаточный напор в системе, мембрана прогибается и посредством толкателя размыкает группу контактов. При падении давления происходит обратное действие – мембрана возвращается в первоначальное состояние и цепь замыкается.

Справка. Если в результате износа или повреждения мембранный датчик не работает, то его необходимо менять. Внутренние элементы измерителя ремонту не подлежат.

Работа стрелочного указателя

На многих старых автомобилях, эксплуатирующихся в странах бывшего СССР, устанавливались приборы с указателем конкретного давления смазки в каналах силового агрегата. Данная схема не связана с индикатором, хотя тоже представляет собой ряд последовательно соединенных элементов:

• масляный датчик с реостатом;
• стрелочный прибор – указатель давления;
• замок зажигания;
• источник электропитания.

Ключевым элементом схемы является реостатный измеритель давления. Устройство датчика выглядит следующим образом: внутри корпуса тоже установлена мембрана с толкателем, перемещающим ползунок по виткам переменного резистора – реостата. Как это работает:

1. При включенном зажигании и неработающем двигателе сопротивление резистора максимально, а ток в электрической цепи небольшой. В результате стрелка электромагнитного указателя не отклоняется от нуля.
2. После запуска силового агрегата смазка давит на мембрану, толкатель перемещает ползунок на несколько витков реостата. Сопротивление элемента снижается, ток в цепи возрастает и стрелка показывает величину давления на холостых оборотах двигателя.
3. В режиме езды напор масла максимально сдвигает мембрану и толкатель, сопротивление падает до минимума. Стрелка под воздействием силы тока указывает рабочее давление.

В показывающем приборе также задействована лампа подсветки, включаемая вместе с габаритными огнями.

Одновременная работа двух систем – стрелочной и индикаторной – позволяет быстро выявить неполадку одного из датчиков. Если вдруг загорелась лампочка, но стрелка показывает нормальное давление смазки, водитель может спокойно ехать в гараж и разбираться, почему не работает индикатор. Существенный недостаток датчика с указателем – большая погрешность, отклонения достигают 0,5–1 Бар.

Способы диагностики датчиков

Световой индикатор может не работать по таким причинам:

• в результате естественного износа пришел в негодность мембранный датчик;
• сгорела лампочка на панели приборов;
• отсутствие контакта в проводке.

Совет. Если в пути загорелся красный сигнал недостаточного давления моторной смазки, сразу заглушите мотор и остановите автомобиль, дабы избежать крупной поломки.

Столкнувшись с неисправностью в дороге, проверьте давление масла в моторе единственно возможным способом:

1. Отключите от мембранного измерителя контактный провод.
2. Выкрутите датчик ключом и подложите под отверстие ветошь.
3. Отсоедините высоковольтный провод зажигания, чтоб машина не завелась.
4. Несколько раз проверните коленчатый вал, включив стартер. Если система смазки функционирует нормально и проблема кроется в датчике, из отверстия должна выплеснуться смазка.

К сожалению, подобная диагностика не дает представления о наличии достаточного количества смазки во всех трущихся деталях. Если вы решили двигаться дальше своим ходом, езжайте медленно, не «раскручивая» мотор выше 1500 об/мин. Оптимальный вариант – вызвать эвакуатор либо тянуть машину на буксире до гаража, где потом досконально проверить, как работает датчик.

В гаражных условиях неполадки мембранного измерителя диагностируются с помощью воздушного насоса и мультиметра в таком порядке:

1. Снимите датчик с автомобиля и вытрите от смазки.
2. Подключите к корпусу и контакту элемента зажимы мультиметра, установленного в режим измерения сопротивления.
3. Насосом аккуратно подайте в отверстие воздух под давлением 1–2 Бар. Работоспособная мембрана разомкнет контакты и омметр покажет разрыв цепи.

Вместо мультиметра можно использовать любую лампочку, подключенную проводами к батарейке.

Случается и обратная ситуация – индикатор не светится при неработающем двигателе и включенном зажигании. Простейший способ проверить работоспособность измерителя – снять контактный провод и замкнуть его на «массу» автомобиля. Если «контролька» загорится, меняйте датчик, в противном случае нужно прозвонить проводку и попробовать заменить лампочку на приборной панели.

Проверка датчика давления масла, связанного со стрелочным указателем, выполняется с помощью манометра. Измеритель выворачивается из блока цилиндров, а на его место вкручивается гибкий патрубок от манометра. Сначала напор смазки проверяется на оборотах стартера, затем на холостом ходу и рабочем режиме двигателя. При наличии нормального давления стоит прозвонить электрическую цепь либо поменять датчик.

Как проверить датчик давления масла

В предыдущей статье мы подробно рассмотрели, как работает датчик давления масла, какие бывают причины неисправностей. Сегодня, как и обещали, попробуем разобраться с методами проверки, какие способы и насколько они действенны. Приведем примеры диагностики для двух видов датчиков давления масла.

На фото: датчик давления масла и указатель

Игнорирование неисправности датчика либо его измерений, в будущем может привести к серьезным неполадкам двигателя. Например, быстрый износ поршневой группы (недостаточная смазка трущихся деталей), неполадки с ГРМ, зажиганием. Водитель должен понимать, что из-за неисправного датчика, он не знает, подается нужное давление масла или нет. Одинаково негативно на моторе сказывается, как низкое, так и высокое давление, которое может привести даже к «капиталке» ДВС.

Как диагностировать датчик давления масла?

Как помним, существует два вариант ДДМ:

• Электронный (наиболее распространенный сейчас).

• Механический.

Поэтому виду определенных технологических отличий, будет отличаться и сама процедура диагностики. Но, для начала нужно точно определить, проблема в измерителе или в чём-то другом. Первое что нужно сделать, проверить уровень масла, для этого есть щуп. Смотрим, какой объём, читаем мануал и решаем, что делать дальше. С количеством жидкости всё отлично, следуя методом исключения, пытаемся определить, все ли нормально с системой смазки, то есть, работает насос или нет, проходит через фильтр масло, подается ли масла на сам датчик, может, забились каналы, всякое бывает. Для этого нужно сделать следующее:

• Отключаем питание с датчика, как правило, там клемма, проблем не будет.

Отсоединили клемму с датчика ДДМ. На примере Лада Калина 2006

• Выкручиваем датчик из посадочного места и обязательно затыкаем тряпкой или чем-то ещё, чтобы масло не побежало и ничего не попало внутрь ДВС.

Откручиваем датчик ДДМ. Авто — Лада Калина. Фото — drive2.ru

• Крутим стартер, вместе с ним, естественно крутится коленвал.

Теперь самое главное, в посадочное место вкручивается манометр с резьбой либо просто с отрезком шланга, только соединение должно быть максимально герметичным. Проверьте давление в трёх положениях: на оборотах стартера, на «холостую» и при обычном рабочем цикле мотора. Имейте виду, что показания почти у всех машин могут отличаться, поэтому почитайте мануал. Если показания близкие к заводским, ищем проблемы в датчике либо электрической цепи.

На фото: замер давления масла Opel Astra H

Теперь, что касается непосредственной проверки датчика. Для начала проверим электрический ДДМ. Итак:

• Снимаем датчик.

• Подсоединяем к нему насос с манометром, постарайтесь добиться герметичности соединения. Можно обойтись и без манометра, но тогда есть риск подать слишком большое давление на датчик, отчего он точно выйдет из строя, мембрана деформируется.

• Теперь подключаем к датчику мультиметр, при этом выставляем режим измерения сопротивления, проверим разрыв цепи. Без давления, датчик должен показывать нулевое сопротивление.

Проверка ДДМ мультиметром

• Качните насосом где-то 1.5 Бар, не больше. При этом перед этим проверьте, на каких значениях «висит» стрелка манометра, нужно 0 Бар.

• Теперь смотрите, когда вы даёте давление на датчик, в случае исправности последнего, мультиметр должен показать бесконечность, то есть разрыв цепи. Под давлением мембрана сгибается, толкает шток и последний разрывает цепь.

Есть другой вариант, более простой для большинства водителей. Отсоединяем провод от датчика и замыкаем его на массу. В этом случае, при исправном датчике лампочка на «приборке» не загорится. Тогда дело либо в проводке, либо в самой лампочке, может она просто перегорела, что довольно часто бывает. Если лампочка загорелась, значит однозначно проблема с датчиком давления масла.

Проверка

Если с ДДМ все в порядке, проверяйте, как уже говорили, проводку, клеммы или саму лампочку, может, перегорела.

Теперь что касается механических датчиков, с ними по большому счету аналогичную процедуру можно провернуть. Для проверки понадобится насос с манометром и придется снять датчик. Подсоединяем насос к датчику, имейте виду, что обязательно должно быть герметичное соединение. Начинаем подавать воздух на датчик под разным давлением, фиксируя при этом показатели с манометра и с омметра (сопротивление). Если на стрелочном указателе (омметр) никаких действий не производится, скорей всего с ним проблемы. Далее, зафиксированные показания с манометра и омметра, следует сравнить со значениями от производителя автомобиля. Как правило, в технической документации приводятся данные по так называемым идеальным измерениям. Сравните их, если они значительно отличаются, проблема с датчиком.

Заключение

Как видим, несколько отличается процедура проверки датчиков давления масла, в зависимости от их разновидности. Безусловно, учитывайте этот факт при диагностике на своей машине.

Не стоит пренебрегать показаниями с «приборки» машины, в противном случае, можно «попасть» на серьезный ремонт, так как во время не будет диагностирована причина. Если проблемы окажутся не с датчиком, который работал правильно и предупреждал вас, то неисправности могут привести к износу поршневой группы или даже воспламенению автомобиля, если окажутся проблемы с проводкой.

Как проверить датчик давления масла

Давление масла в системе двигателя, немало важный показатель. Некоторые водители не обращают на это внимание, но потом это влетит в хорошую копейку. Пойти можно двумя путями: сделать это самому, или же поехать на сервисный центр. Если машина на гарантии, то однозначно лучше самому не делать нечего, сразу снимут гарантию, если же решили сами делать все, то лучше внимательно прочитать инструкцию, да и это существенно сэкономит деньги.
Как все помнят, масляная система предназначена для подачи масля на все трущиеся детали и поверхности двигателя, таким образом, образуется определенное давление, которое поддерживается специальными механизмами. Оно способствует снижению износа деталей и обеспечивает более долгий срок эксплуатации деталей двигателя. Благодаря масляной подушке и смазке, детали не перегреваются и смазываются в полной мере необходимости. Поэтому, очень строго нужно следить за давлением масла, и как только будет установлена причина поломки, не откладывать на потом и починить, как можно быстрей. Если не вовремя заметить поломку, то может выйти из строя полностью весь двигатель или его отдельные части.

Зачастую замеряют уровень масла специальным щупом, который находится ближе к картеру двигателя. На него нанесены пометки максимального и минимального уровня. Он покажет точно, какой уровень масла, и сколько ещё масла стоит долить, чтоб была норма в агрегате. Что касается давления масла, то тут немного сложней, его можно замерять, только с помощью специального датчика давления масла или по другому пишут еще ДДТ. Чтоб избежать таких поломок, используется датчик давления масла, он сигнализирует, если оно превышает или ниже нормы. Но, как и любая деталь двигателя, рано или поздно датчик приходит в негодность. Поэтому, нужно очень следить за этим, так как высокое давление или сильно низкое, может быстро вывести из строя ваш двигатель, вплоть до полного капитального ремонта вашего агрегата.

Разновидность датчиков

Зачастую выделяют два датчика давления масла, первый это цифровой, второй это аналоговый, оба они эффективные, и нужные на панели приборов. Но все же, цифровой берет верх, так как электроника показывает более точную информацию.

Принцип работы датчика давления масла

Так как давление меняется, естественно, что и датчик, тоже должен об этом сигнализировать, для этого, внутри датчика располагается чувствительная мембрана, которая очень чувствительна к изменению давления масла. При включении зажигания автомобиля, зажигается индикатор низкого давления на панели приборов, секунд через 10 он гаснет, это значит, что образовалось давление в масляной системе. Когда нет давления, то мембрана не давит толкатель, тот давит на контакты, те в свою очередь замыкаются, и горит индикатор. Когда ж образуется давление, то мембрана прогибается и контакты размыкаются. Таким образом, этот механизм реагирует на малейшие колебания давления в масляной системе.

Проверка датчика давления масла

В первую очередь, стоит определить какой у вас датчик, электронный (на фото выше) или аналоговый, так как принцип проверки у них совсем разный. Допустим, первым будет у нас электронный.

Проверка электронного ДДМ

Для его проверки нам понадобится мультиметр, насос и манометр. При работе с мультиметром, внимательно проверьте, чтоб он был заряжен и работал исправно без никаких погрешностей, в ином случае показания не будут правдивыми.

1. Сняв датчик с двигателя, так как по-другому не проверите, начинаем проверку.

2. К контактам датчика подсоединяем мультиметр и переключаем в режим проверки на обрыв, то есть зачастую они будут показывать, есть ли контакт или нет.

3. Далее, подсоединив манометр, начинаем накачивать давление. На каждом датчику есть указания минимального и максимального давления, которое допустимо и выдерживает. Накачав минимальное давление, мультиметр должен показать замкнутую цепь, это будет первым показателем, что датчик исправен, если же после нескольких попыток, мультиметр так и не даст показатель, значит, датчик негоден.

Очень внимательно смотрите с хорошими контактами, так как если не будет хорошего контакта между клеммами, то в любом случае, даже при исправном датчике не будет показателей.

Проверка механического датчика давления масла

Вторым типом датчиком является механический вид (на фотографии выше). Для этого проверим его. Нам понадобится датчик (который находится на панели приборов), насос и шланг такого же диаметра, как и выходные отверстия датчика масла. Принцип работы такой системы не сложный. В корпусе находится ползунок, и нихромовая обмотка, ползунок в свою очередь двигается по этой обмотке. В зависимости давления, меняется сопротивление на датчику.

Мембрана двигается и заставляет двигаться ползунок. Учитывая такое сопротивление, указатель на датчике панели приборов, показываем на соответствующее давление. Сама проверка, возьмем кусочек шланга и подсоединим его один конец к насосу, а второй к датчику, с обратной стороны подсоединим датчик, который будет показывать результат давления. Очень важно, чтоб эти соединения были герметичными, иначе фокус не пройдет. Теперь накачивая давление, делаем пометки на листе бумаги, где параллельно наносим сопротивление. Таким образом, увидите исправность датчика. Некоторые вместо насоса, подсоединяют запаску автомобиля, перед этим хорошо накачав её. В результате увидим сразу всю шкалу показаний.

Не стоит паниковать, если датчик не исправен, не затягивайте с его заменой. Ремонт лучше всего производить на холодный двигатель, так как при работе, масло нагревается в двигателе. В результате можно получить ожоги или травмы. Зачастую вместе с заменой датчика, стараются провести замену масла в двигателе, поэтому кроме датчика можно еще подготовить и масло для замены. Таким образом, вы убьете двух зайцев одновременно, и датчик поменяете и масло.

Если решили ехать на автосервис, то вам однозначно скажут проходить эту процедуру, так же заменят масляный фильтр и могут предложить промывку. Поэтому решать вам, экономить деньги и в домашних условиях ремонтировать автомобиль или же ехать в автосервис и получить все готовое.

принцип работы, проверка и замена

Наблюдение за работой силового агрегата транспортного средства осуществляется несколькими контрольно-измерительными приборами. Одним из них является датчик показывающий давление масла. Число оборотов двигателя современных силовых агрегатов достигает нескольких тысяч в минуту, поэтому весьма важно обеспечить надёжную подачу моторного масла для обеспечения смазкой трущихся пар силового агрегата. Водитель имеет возможность контролировать величину напора масла в системе благодаря наличию соответствующих приборов.

На некоторых моделях автомобилей передняя панель имеет щиток, на котором установлен указатель давления масла в магистралях двигателя. Также может быть вмонтирован датчик аварийного состояния в этой системе, который зажигается красным цветом при повороте в замке ключа зажигания, а также в случае возникновения нештатной ситуации, когда по тем или иным причинам происходит утечка смазочной жидкости. В штатном режиме после запуска мотора эта лампа должна погаснуть.

Как работает датчик

Основной задачей этого изделия является передача информации о состоянии системы, которая обеспечивает смазку основных узлов мотора. Если на «приборке» имеется индикатор, показывающий величину напора масла, тогда в системе будет установлено два прибора, это датчик аварийного давления, а также прибор непосредственно показывающий его величину. В большинстве случаев они представляют собой электрические узлы, которые преобразуют получаемые сигналы в импульсы для указателя. Давление смазки, создаваемое масляным насосом способно изменять сопротивление внутри измерительного прибора, которое будет отображаться на указателе приборной панели транспортного средства.

В аварийном датчике контакты постоянно замкнуты, а размыкаются только при наличии давления смазочной жидкости в магистрале системы смазки. Информацию о том, где находится датчик давления масла в той или иной модели транспортного средства следует искать в инструкции по эксплуатации автомобиля или поинтересоваться у более опытных водителей. Как правило, такой узел устанавливают на блоке силового агрегата непосредственно в магистраль подачи смазочной жидкости. Например, у ВАЗ 2106 и его модификаций он установлен в нижней части блока с левой стороны по ходу движения автомобиля в тройнике, где стоят сразу два прибора. Это указатель, показывающий давление в системе, а также прибор аварийной сигнализации.

Какие виды датчиков бывают

Современные транспортные средства сегодня оборудованы только системой оповещения об аварийном состоянии системы смазки. Как уже было сказано ранее, они преобразуют механическую силу подаваемой смазочной жидкости в электрический импульс, который визуально оповещает водителя о возникшей проблеме. Внутри этого прибора имеется мембрана, которая под давлением смазки размыкает контакты, после чего сигнальная лампа гаснет. Как только давление падает ниже допустимого, контакты замыкаются, включая сигнальный индикатор.

Контрольные приборы могут быть как электрического, так и механического типа. Последние чаще всего встречаются на грузовых автомобилях более ранних годов выпуска. К указателю давления подаётся смазка из масляной магистрали, его давление отображается на шкале индикатора, который имеется на «приборке» автомобиля. В электрических датчиках устанавливается ползун, который может перемещаться при возникновении давления.

Сопротивление прибора меняется, соответственно будут различными показания контрольного индикатора. Расположение датчика давления масла будет всегда на блоке двигателя в месте, где проходит магистраль масляной системы смазки.

Следует отметить тот факт, что механические датчики наиболее точно отображают информацию о состоянии системы смазки. Как недостаток отмечают сложность подвода смазочной жидкости от силового агрегата к указателю на «приборку». Некоторые модели транспортных средств могут иметь более сложные, комбинированные приборы. Они совмещают в себе индикатор аварийного оповещения водителя, а также датчик, контролирующий величину давления смазки в системе. Такая конструкция имеет на выходе двух контактный разъём для подключения. При выходе из строя одного из них, придётся менять весь узел в сборе.

Как проверить работоспособность

Снижение напора подаваемого масла в системе смазки ниже рекомендуемого уровня недопустимо, так как это чревато поломкой силового агрегата. Бывают случаи, когда появляется необходимость проверки работоспособности датчика. Это по силам выполнить водителю самостоятельно в гараже без необходимости приобретения дорогостоящего специального оборудования. Чтобы проверить работу механического датчика, его характеристики, необходимо приготовить любой насос, имеющий на выходе манометр.

Далее следует демонтировать датчик совместно с подводящим шлангом и стрелочным индикатором с двигателя автомобиля. После этого входной канал датчика соединяют с насосом. Важно обеспечить хорошую герметичность соединения, чтобы не было утечки нагнетаемого воздуха. Далее подают в собранную систему воздух, а давление контролируют по показаниям манометра на насосе и стрелочном индикаторе. Самые точные показания могут быть получены, если использовать манометр со шлангом, на конце которого имеется штуцер. Его вворачивают во входное отверстие и проверяют давление на работающем моторе.

Чтобы выполнить проверку электронных устройств, кроме источника воздуха с манометром, резинового шланга с хомутами, понадобиться ещё измерительный прибор. Можно использовать автомобильный тестер или мультиметр. Их выставляют в режим измерения сопротивления. Проверяемое изделие нужно также демонтировать с мотора. Его надёжно соединяют резиновым шлангом с насосом, при этом также должна обеспечиваться хорошая герметичность соединения. Клеммы измерительного устройства подключают к выходному разъёму проверяемого прибора.

Одним из контактов электрической цепи изделия будет его корпус. После того как будут выполнены все соединения и подключения, в систему можно подавать сжатый воздух. При этом нужно внимательно смотреть на контрольный манометр на источнике сжатого воздуха, чтобы избыточным давлением не вывести проверяемый прибор из строя. По мере увеличения давления сжатого воздуха, показания автомобильного тестера или мультиметра будут меняться. В начальный период оно будет равно нулю, а по мере увеличения будет стремиться к бесконечности.

Примерно таким же образом можно проверить датчик аварийного давления масла. При отсутствии нагнетаемого давления воздуха омметр должен показать на шкале нуль, это значит, что индикатор на панели приборов будет гореть. При появлении давления в системе мембрана разомкнёт контакты, сопротивление прибора будет стремиться к бесконечности, индикатор светиться не будет.

Несколько слов о замене неисправного изделия своими руками

Обычно поводом для замены этого прибора может быть несколько причин:

1. Течь измерительного датчика;
2. Показания индикатора давления равны нулю или горит красная лампочка.

В первом случае нужно определить причину протечки смазочной жидкости. Она может быть в месте установки узла в блок мотора, или в самом изделии после пробоя его мембраны. Протечку в месте установки можно устранить поджатием соединения гаечным ключом или заменой медной прокладки между блоком и датчиком. Если протекает измерительный прибор его просто меняют на новый. При включении лампочки аварийного давления или отсутствии давления на индикаторе эксплуатировать мотор можно лишь в том случае, когда есть уверенность, что моторная смазка подаётся на должном уровне. В противном случае можно вывести из строя силовой агрегат машины, ремонт которого обойдётся значительно дороже замены неисправного прибора.

Чтобы выполнить замену, в первую очередь придётся приобрести новый узел взамен вышедшего из строя. После этого демонтируют неисправное устройство с блока двигателя. На различных моторах он может находиться как с правой стороны, так и с левого бока силового агрегата. Далее от его разъёма отсоединяют электрический провод. Теперь можно приступить к снятию. Гаечным ключом осторожно выворачивают неисправное изделие с его установочного места. Выполнять эту операцию следует осторожно, чтобы не повредить резьбу в блоке двигателя. На место демонтированного прибора теперь можно установить исправное изделие.

Проверьте наличие уплотнительного кольца, после чего установите его на своё место. Сделать это также нужно осторожно, чтобы не повредить резьбовое соединение. Прибор сначала заворачивают пальцами, затем дожимают гаечным ключом. После этого устанавливают разъём вместе с защитным чехлом на своё место. После этого можно проверить работоспособность нового изделия.
