Проверить аккумулятор нагрузочной вилкой: таблица показаний, принцип работы, как сделать (схема), видео – таблица показаний, принцип работы, как сделать (схема), видео

Содержание

Как проверить аккумулятор без нагрузочной вилки: три способа

Оценку работоспособности аккумулятора сложно качественно провести без нагрузочной вилки. Показания бортового компьютера не помогут, так как они искажены. Однако, не каждый автовладелец постоянно проверяет АКБ и держит этот прибор, или чрезвычайные обстоятельства требуют срочного измерения в его отсутствие. Определить состояние батареи возможно либо на автосервисе, либо если заменить это устройство на другое.

Проверка аккумуляторной батареи мультиметром

Наиболее точные показания даёт мультиметр. Как и при работе с нагрузочной вилкой измерения проводятся в два этапа: под напряжением и без него. По результатам определяют характеристики источника питания машины, и автовладелец получает исчерпывающую информацию. Процедура проверки аккумулятора состоит из шести шагов.

  • Установить режим замера постоянного напряжения.
  • Задать диапазон, превышающий максимум автомобильного источника питания.
  • Чёрный зажим подсоединить к минусу АКБ.
  • Красный — к гнезду с плюсом.
  • Подождать зафиксированных величин.
  • Разомкнуть собранную цепь.

Процесс можно посмотреть здесь:

В принципе, с помощью мультиметра получают данные о напряжении, силе тока и сопротивлении. Проверка АКБ потребует только первого показателя. Но, кроме него, прибор позволит определить ёмкость. Есть три способа сделать замеры:

  • при нагрузке;
  • при работающем автомобиле и дополнительных потребителях;
  • при заглушённом двигателе.

Подобные действия можно осуществить и вольтметром. Приборы просты и дёшево стоят. Но они не единственный вариант проверки аккумулятора, если нет нагрузочной вилки.

Как узнать заряд АКБ по плотности рабочей жидкости и «зелёному окошку»

Метод определения характеристик смеси батареи работает только с обслуживаемыми источниками питания. Он хорош для обладателей автомобилей с таким типом аккумуляторов, так как многим из них приходится иметь дело с электролитом. Обычно в арсенале владельца такой машины найдётся чем определить плотность жидкости. Служит для этой цели ареометр.

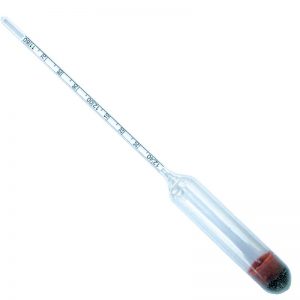

Ареометр для проверки аккумулятора

Чтобы получить значение, прибор погружается в рабочую смесь через отверстие банки. Проба набирается при помощи груши. По шкале на колбе определяют плотность. Соответствующая отметка указывается верхним уровнем электролита. Для проверки разряженности нужно вычислить насколько полученный результат меньше номинального показателя. Каждые 0,01 г/л соответствуют потере около пяти или шести процентов. Для удобства можно воспользоваться таблицей.

Плотность при 100% заряде, г/см куб. Плотность при разряде, г/см куб.
25% 50%
1,29 1,25 1,21
1,28 1,24 1,20
1,26 1,22 1,18
1,24 1,20 1,16
1,22 1,18 1,14

Различная номинальная плотность объясняется разной температурой окружающей среды. Чем вторая выше, тем первая ниже. Рассмотрим, как проверить аккумулятор автомобиля с помощью ареометра. Для начала нужно знать характеристики рабочей жидкости. Наиболее распространённая величина — 1,27 г/см куб. Например, уровень электролита в колбе установился на делении 1,23. Разница получается 0,04 г/л. 0,04/0,01=4. 4*5=20% около 20 процентов — столько составляет потеря энергии.

Допустимая степень разряженности не превышает 50%. Если проверка аккумулятора показала величину меньше, то его достаточно только подзарядить. Но от температуры при измерении плотность меняется. На это надо делать соответствующую поправку.

  • При температуре от -55 до -45 уменьшить на 0,05 г/л;
  • От -40 °C до -25 °C — на 0,04 г/л;
  • От -25 °C до 11 °C — на 0,03 г/л;
  • От -10 °C до -4 °C — на 0,02 г/л;
  • От 5 °C до 19 °C — на 0,01 г/л;
  • От 20 °C до 30 °C не меняется
  • От 31 °C до 45 °C увеличить на 0,01 г/л;
  • От 46 °C до 60 °C — на 0,02 г/л.

Есть альтернативный вариант, как проверить автомобильный источник питания не обслуживаемого типа. Он также не универсален. Существуют АКБ, оборудованные встроенным индикатором, который называют «зелёным окошком». Находится последний сбоку или по центру прибора.

Это наиболее удобно — не требуется никаких дополнительных устройств и действий. Но не всем понравится цена вопроса. Аккумулятор без встроенного индикатора дешевле почти на 30 процентов. Возможно, выгоднее приобрести недорогой вольтметр. Если же автовладелец обладатель такого типа, то оценить состояние батареи можно, заглянув под капот. Цветовой сигнал означает следующее:

  • зелёный — полный заряд;
  • белый — низкий уровень рабочей жидкости;
  • чёрный — требуется подзарядка.

Выглядит это так:

зеленое окошко аккумулятора

Как проводятся измерения мультиметром под нагрузкой и без

Измерение АКБ под нагрузкой проводится при заведённом двигателе. Полученное напряжение должно быть в пределах от 13,5 до 14 В. Результат больше верхней границы может нормализоваться в течение десяти минут. Такой показатель часто говорит об интенсивной работе генератора при разряженной батарее, например, после простоя при низкой температуре.

Когда автомобильный аккумулятор достигнет оптимального состояния, напряжение опустится до нужного уровня. Однако, если первое не происходит, то начинается перезаряд. Он же грозит выкипанием электролита. Последствием становится преждевременный износ пластин и сокращение срока службы АКБ.

Если в результате проверки аккумулятора выяснилось недостаточное напряжение, то он не заряжается до конца. Рекомендуется повторить измерение, выключив всю постороннюю электронику или очистив клеммы от окиси. Теперь величина должна быть как минимум 13,5 В, в крайнем случае — 13 В. Цифры меньше указанных при соблюдении описанных условий свидетельствуют о неисправном генераторе.

Аналогичный способ под нагрузкой без остальных потребителей электроэнергии позволит быстро оценить работоспособность автомобильной батареи. Рекомендуется предварительно зарядить последнюю для большей точности. Процесс проводится в несколько этапов.

  1. Выключается всё бортовое оборудование.
  2. Подсоединяется мультиметр. Напряжение обычно составляет не менее 13,5 В.
  3. Включаются фары.
  4. Делается замер. Величина должна упасть на 0,1 или 0,2 В.
  5. По одному запускается остальная электроника.
  6. После каждого включения фиксируются показания мультиметра.

Все в порядке, если нет серьёзных потерь. Значительные изменения свидетельствуют об износе щёток и плохом функционировании генератора. При максимальном количестве потребителей электричества напряжение исправного прибора не опускается ниже 12,8 В. В противном случае АКБ разряжается и его остаётся только менять.

Мультиметр используют, как и нагрузочную вилку для измерения при выключенном двигателе. Процесс отличается от описанных ранее разницей в показаниях в зависимости от простоя. Аккумулятор заглушённого целую ночь автомобиля выдаст одно напряжение, а только что остановившегося — второе. Наибольшая польза будет от показаний, снятых перед поездкой.

Существует всего лишь три достоверных способа оценить работоспособность АКБ, если в наличие нет нагрузочной вилки. Из них универсальным является только применение мультиметра или вольтметра. Измерение плотности возможно лишь для обслуживаемого типа, а встроенный индикатор есть далеко не у всех. Расскажите в комментариях какой способ вы предпочитаете для проверки аккумулятора и почему он лучше остальных.

Как проверить аккумулятор нагрузочной вилкой при покупке, видео

Аккумуляторная батарея (АКБ) обеспечивает питанием электрические системы и приборы транспортного средства. Если своевременно не проводить техническое обслуживание батареи, ее долговечность может значительно сократиться. В регламент технического обслуживания входит периодическая проверка состояния аккумулятора нагрузочной вилкой. Вилка позволяет проверить степень заряда АКБ, т.е. полноту заряда или глубину разряда. Нагрузочные вилки отличаются разнообразием конструкций, но все они позволяют проверить работоспособность и состояние АКБ.

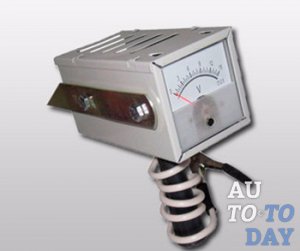

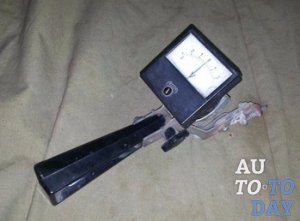

Нагрузочная вилка и ее конструкция

Нагрузочная вилка по праву считается просто необходимым для водителей устройством, и приобрести ее можно в любом магазине для автолюбителей. Обычные модели нагрузочных вилок рассчитаны на проверку аккумуляторов напряжением 12 В, хотя есть и универсальные устройства, с проверкой батарей напряжением 24 В.

Нагрузочная вилка, устройство, что это такое

Обычно нагрузочная вилка состоит из стрелочного или цифрового вольтметра, мощного нагрузочного резистора (сопротивления), кабеля и штыря. Вольтметр встроен в металлический корпус, туда же встроены одно или два нагрузочных резистора сопротивлением порядка 0,1 Ом в форме спиралей.

К плюсовому выводу нагрузочной вилки подсоединен кабель значительного сечения с клеммой, а отрицательный вывод подключен к металлическому штырю (щупу) на задней стенке нагрузочной вилки.

Аккумуляторы малой емкости проверяют одной нагрузочной спиралью, при большой емкости подключают вторую спираль. Обычно нагрузочная вилка подобной конструкции рассчитана на аккумуляторы емкостью до 190 Ач и обеспечивает ток нагрузки порядка 100-200 ампер (редко 250 А), что имитирует нагрузку АКБ стартером при пуске двигателя. Нагрузочные вилки подобной конструкции наиболее простые, но и они позволяют проверить степень заряда батареи. Более сложные устройства снабжены амперметром, что позволяет измерить множество характеристик электрической цепи транспортного средства.

Нагрузочная вилка рассчитана на работу в диапазоне температур среды от +1 °С до +35 °С (есть и модели для работы при температурах от -30 °С до +60 °С). При эксплуатации нагрузочной вилки необходимо придерживаться инструкции по работе с вилкой и соблюдать правила техники безопасности. При проверке батареи с применением нагрузки спирали вилки и металлический штырь нагреваются до опасной температуры.

Проверка состояния заряда АКБ нагрузочной вилкой

Проверка осуществляется в 2 этапа. Первый этап – проверка без нагрузки, второй – под нагрузкой.

Проверка АКБ без нагрузки

Перед замером необходимо полностью отключить АКБ от зарядного устройства или автомобиля. С момента последней работы двигателя должно пройти не менее 7 часов. Лучше всего проверять батарею после ночного простоя. В батарее должен быть нормальный уровень электролита, при недостаточном уровне следует восполнить потери дистиллированной водой.

Как проверить аккумулятор нагрузочной вилкой

Нагрузочная вилка переносное устройство, ею можно пользоваться, не снимая батареи с автомобиля, под капотом. Но не следует проверять холодную батарею, оптимальная температура при проверке не ниже 20 °С. При более низкой температуре батарею для проверки следует снять и занести в теплое помещение.

При проверке батареи все пробки на батарее должны быть ввернуты. Кабель с клеммой нагрузочной вилки (положительный вывод) подключается к положительному полюсу АКБ, а металлическим штырем (отрицательный вывод) касаются отрицательного полюса АКБ. На табло вольтметра появляется значение напряжения батареи, которое характеризует степень заряда батареи. В таблице приведены значения напряжений аккумулятора на холостом ходу и соответствующий им уровень заряда батареи.

Показания вольтметра без нагрузки, В Уровень заряда аккумулятора, %
12,6-12,9 100
12,3-12,6 75
12,1-12,3 50
11,8-12,1 25
11,5-11,8 0

К следующему этапу проверки – проверке под нагрузкой, следует прибегать только при заряде АКБ на 100%.

Проверка АКБ под нагрузкой

Под нагрузкой батарея проверяется только при условии стопроцентного ее заряда (показания вольтметра находятся в пределах от 12,6 до 12,9 В).

Прежде всего, подключите нагрузку, согласно инструкции по эксплуатации нагрузочной вилки. Далее подключите нагрузочную вилку так, как это делалось при проверке батареи без нагрузки. Следует иметь в виду, что при касании штырем нагрузочной вилки отрицательного полюса батареи появится искрение – через место контакта протекает большой ток.

И еще одно обстоятельство – если при измерении напряжения без нагрузки время подключения вилки к АКБ большого значения не имеет (аккумулятор работает вхолостую), то при измерении под нагрузкой показания необходимо снимать только на пятой секунде подключения, и немедленно после этого вилку отключить. Допускать подключения нагрузки на более чем 5 секунд не следует.

При измерении напряжения АКБ под нагрузкой на табло нагрузочной вилки высветится это напряжение, оно при полностью исправном и заряженном больше чем на половину аккумуляторе должно составлять 9 В или более. При меньшем напряжении следует зарядить батарею и измерить напряжение под нагрузкой еще раз. Если и в подобном случае добиться удовлетворительного показания не удастся, батарея неисправна и подлежит утилизации.

Проверка АКБ нагрузочной вилкой без нагрузки и под нагрузкой

Если АКБ не полностью заряжена, по показаниям вольтметра устройства под нагрузкой можно по таблице оценить процент заряженности батареи.

Показания вольтметра под нагрузкой, В Уровень заряда аккумулятора, %
>10,2 100
9,6 75
9,0 50
8,4 25
<7,8 0

Если после проверки батареи под нагрузкой проверить напряжение без нагрузки, и оно не восстановится до 12,4-12,7 В, возможна проблема с одной из банок АКБ.

Часто измерять напряжение аккумулятора под нагрузкой не следует, поскольку частый разряд большим током может привести к ухудшению его состояния. При проведении измерения не следует касаться руками металлического штыря, поскольку он сильно нагревается при протекании по нему нагрузочного тока. Между отдельными измерениями следует делать перерыв в 3-5 минут, чтобы штырь успевал остыть.

Нагрузочную вилку можно приобрести в автомобильном магазине либо сделать самостоятельно, поскольку это достаточно простое устройство. При этом это устройство настолько важно, что обойтись без него в процессе эксплуатации транспортного средства и батареи невозможно.

Видео: как проверить аккумулятор

Понравилась статья?

Поделитесь ссылкой с друзьями в социальных сетях:

А еще у нас интересные e-mail рассылки, подписывайтесь! (1 раз в неделю)

Интересные материалы

Как проверить аккумулятор нагрузочной вилкой

Провести качественное тестирование АКБ транспортного средства позволит такой измерительный прибор, как нагрузочная вилка для аккумулятора. С ее помощью можно правильно установить заряд батареи и проверить исправность устройства. При выборе АКБ в магазине можно также попросить продавца проверить ее нагрузочной вилкой. Это поможет определиться с тем, нужно ли заряжать новый аккумулятор после покупки. И стоит ли вообще его приобретать.

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

  • напряжение на клеммах батареи под рабочими нагрузками и без них;
  • выходное напряжение электрического генератора;
  • способность удерживания заряда;
  • техническое состояние батареи, наличие замыканий, сульфитация пластин;
  • время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Как проверить аккумулятор нагрузочной вилкой: основные действия

При желании узнать, как проверить аккумулятор нагрузочной вилкой, и выполнить работу самостоятельно, требуется предварительно ознакомиться с инструкцией вилок, и выполнить ряд несложных действий:

  1. Предварительно замеряется на аккумуляторе напряжение в клеммах без использования нагрузочных сопротивлений. Для процедуры необходимо выждать до 7 часов после отключения подачи тока от зарядки на аккумулятор или полной заглушки авто. Прибор подключается зажимом с плюсом, а минусовый штырь вилки прикасается к минусовой клемме устройства, после чего проводится наблюдение за показаниями вольтметра. Это действие позволяет проверить напряжение разомкнутой аккумуляторной цепи.
  2. Сравниваются полученные данные с табличными значениями, на основании цифр подводится итог степени заряженности АКБ. Если показания зарядки достигают ста процентов, можно проводить измерение под нагрузками.
  3. Необходимые нагрузки подключают к прибору, после чего выполняются те же действия, что указаны выше.

При соприкосновении минусового штыря с клеммой возможно небольшое искрение, так как нагрузки аналогичны пусковому току двигателя. Важно обратить внимание на то, чтобы аккумуляторные пробки находились в развернутом состоянии. Между замерами желательно делать пятиминутные перерывы. Также не следует брать в руки штырь, так как он сильно нагревается. Нагрузочную вилку в подключенном состоянии оставляют на пять секунд, после чего снимаются показания.

В зависимости от типа устройства, при хороших результатах АКБ можно продолжать эксплуатировать транспортное средство. Если же результаты неудовлетворительные, следует зарядить или полностью заменить аккумулятор. Напряжение заряженного автомобильного аккумулятора составляет от 12,6 В и выше, а если батарея не исправна, значение будет приближено к 11,5 В.

Процедура создает определенные нагрузки на батарею, а потому часто использовать вилку не рекомендуется. Важно выбирать наиболее подходящие модели вилок под тип аккумулятора. Если у вас остались вопросы о том, как пользоваться нагрузочной вилкой, для наглядности и понимания предлагаем ознакомиться с представленным ниже видео.

Выбор измерительного прибора

При выборе нагрузочной вилки учитываются важные параметры, в том числе тип, характеристики АКБ, конструктивные особенности, необходимые для применения. В частности, прибор, имеющий на корпусе два заостренных контакта, подходит для оценивания 6-вольтовой аккумуляторной батареи и 12-вольтовой батареи, имеющей внешнее соединение банок.

Помимо технических характеристик, устройства различаются на группы по назначению, индикации, результатам измерений, функциональным возможностям.

По назначению они бывают двух типов:

  • для батареи с наружным соединением — представляют форму вилки с контактами большого сечения стержневого или плоского вида;
  • для батареи с внутренним соединением элементов — имеют стержневой контакт на корпусе и выносной контакт на конце провода.

Чтобы получить результат измерения индикации, применяются устройства двух вариантов:

  • стрелочные;
  • цифровые.

Цифровая нагрузочная вилка с жидкокристаллической панелью, либо светодиодным индикатором, является более точным, технологичным и скоростным прибором с привлекательным эргономичным дизайном. Но в ценовом сегменте он дороже стандартных и в бытовом применении не обладает особыми преимуществами перед другими моделями изделий.

Ярким примером является цифровая модель НВ-04 с двумя спиралями, подходящая для измерений тягового и автомобильного аккумулятора 24 В. Точно провести измерения позволяет таймер, на котором выставляется время. А упрощенному использованию способствует легкая коммутация спиралей. Сверхмощный прибор имеет коррозиестойкое покрытие. Его используют в профессиональных целях, в том числе в автомастерских, на СТО.

К универсальным вариантам относятся конструкции с токовой нагрузкой 200 А. Они, как правило, имеют два типа нагрузочных сопротивлений (100 А и до 200 А, если параллельно подсоединить), и обозначаются 100/200 или 100+100 А. Также на рынке приборов сегодня имеются более мощные приборы с 3-мя сопротивлениями, расширяющие измерения с повышением точности показаний. При работе с современными конструкциями батарей, имеющими внутренние соединения банок, применяется вилка с выносными одним или двумя контактами в виде штырей.

По советам экспертов, сопротивление рассчитывается с учетом необходимой токовой силы. Чтобы деталь не повредилась, следует выбирать подходящую мощность, а не продавливать при измерении окислы, желательно концы контактов заострить. Время работы измерительного устройства не должно превышать указанного в инструкции, чтобы не допустить его поломки. Как сделать нагрузочную вилку для аккумулятора своими руками, читайте здесь →

Нагрузочная вилка — проверяем, что может ваш аккумулятор

Нагрузочная вилка При проверке аккумулятора автомобиля нагрузочной вилкой, Вы проведёте качественное тестирование АКБ, что даст замечательную возможность правильного установления заряда батареи и её исправности.

Нагрузочные вилки для тестирования АКБ

Этот инструмент заслуживает по праву вхождение в список лидеров среди основных помощников автомобильных владельцев, которые систематически диагностируют состояние всех функций жизнедеятельности своих четырёхколёсных любимцев. При помощи нагрузочной вилки, каждый водитель с лёгкостью в состоянии определить работоспособность аккумуляторной батареи автомобиля. А это, несомненно, придаёт уверенности в завтрашнем дне, что батарея не подведёт в ответственный момент движения на дороге.

Проверка заряда аккумулятора Стандартная нагрузочная вилка имеет простейшую конструкцию. Это нагрузочный резистор с большой мощностью, который оснащён вольтметром и двумя щупами. Первый помещён в цельнометаллический корпус. К минусовому выходу вольтметра подключается стальной штырь, что находится на тыльной поверхности данного приспособления. От плюса выходит достаточно толстый и массивный провод. Также на тыльной стороне вольтметра располагается зажим, с помощью которого нагрузочную вилку и подсоединяют к аккумуляторным клеммам, и гайки в количестве двух штук, к которым подключаются нагрузочные сопротивления или спирали.

Конечно, в наше время полки автомобильных магазинов пестрят разнообразием и более «прокачанных» приспособлений для проверки аккумуляторных батарей абсолютно любых средств передвижения, не только легковых или грузовых автомобилей. При помощи данных современных приспособлений случилось возможным проверять и самостоятельно анализировать каждый компонент электроцепи Вашего транспортного средства.

Самые распространенные виды нагрузочных вилок

Наиболее часто встречающимися моделями нагрузочных вилок являются ВН-1 и НВ-01. Они разработаны для проверки аккумуляторов с напряжением 12 В и ёмкостью до 190 А*ч. Из основных характеристик нагрузочной вилки ВН-1 можно выделить следующие:

— диапазон температур, в которых применяется аппарат от +1°С до +35°С;

— диапазон работы вольтметра в измерении напряжения 0–15 В;

— сопротивление спирали 0,1Ом ± 15%;

— повторный и кратковременный режимы работы нагрузочного измерения с длительностью в 5 секунд и паузой в 15 секунд.

Нагрузочная вилка Эта модель нагрузочной вилки уже не так распространена в своём применении, как ранее. Её преемницей стала более совершенная и точная модель НВ-01. Её основные характеристики следующие:

— измерения с точностью в 2,5 %;

— диапазон работы вольтметра в измерении напряжения 0–15 В;

— величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–190 А*ч равна 200 А;

— большой диапазон применения в температурных условиях от –30°С до +60°С;

— сопротивление спирали 0,1 Ом ± 5%.

Нагрузочная вилка НВ-02 применяется в тестировании аккумуляторных батарей с ёмкостью 15–240 А*ч и напряжением в 12 В. Её основные характеристики следующие:

— измерения с точностью в 2,5 %;

— диапазон работы вольтметра в измерении напряжения 0–15 В;

— величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–240 А*ч равна 200 А;

— сопротивление спирали 0,1Ом ± 5%;

— диапазон применения в температурных условиях от –20°С до +60°С.

Три вышеперечисленных прибора оборудованы стрелочным вольтметром. Четвёртый прибор НВ-03 схож по характеристикам с НВ-02, но более совершенен в следующем:

— точность проводимых измерений составляет 0,5 %;

— диапазон работы вольтметра в измерении напряжения 0–16 В;

— вольтметр оснащён цифровым жидкокристаллическим табло;

— кнопочные переключатели между режимами работы.

Универсальная НВ-04 и мощная НВ-Б

HB-4 Модель нагрузочной вилки НВ-04 – это замечательный универсальный помощник. Её предназначение заключается в тестировании аккумуляторов с напряжением в 12 и 24 В и ёмкостным диапазоном 15-240 А*ч. Также при помощи данного прибора возможно выполнять проверку отдельных элементов аккумулятора напряжением 2В. Основные характеристики:

— проведение высокоточных измерений 0,5 %;

— диапазон работы вольтметра в измерении напряжения 0–32 В;

— ток нагрузки при 12 В – 50 А, при 24 В и 2 В – 100 А;

— сопротивление спирали «2 В» – 0,02 Ом ± 5%, «24 В» – 0,2 Ом ± 5%;

— большой диапазон применения в температурных условиях от –20°С до +60°С.

Данная модель нагрузочной вилки хороша тем, что не только с высокой точностью проверяет заряд и исправность всей аккумуляторной батареи, но и может диагностировать отдельные её элементы, что порой бывает очень необходимо. Кроме этого время нагрузочного измерения с подключенной спиралью у данной модели составляет 9 секунд, что почти в два раза превышает максимально допустимые значения других моделей. Оснащённая цифровым жидкокристаллическим табло и кнопочным переключением режимов, эта нагрузочная вилка весьма удобна в эксплуатации.

Нагрузочная вилка Ко всему этому НВ-о4 поистине универсальный аппарат, позволяющий проводить все возможные тесты аккумуляторных батарей. Нагрузочная вилка модели НВ-Б создана для проведения тестов лишь отдельных элементов аккумулятора на 1,2 и 2 В с ёмкостью самой батареи до 500 А*ч. То есть сама батарея может иметь напряжение как 12 так 24 В. Основные характеристики НВ-Б:

— в её оснащение входит магнитоэлектрический вольтметр М1001М. Отклонение стрелки в нём происходит в обе стороны;

— диапазон работы вольтметра в измерении напряжения составляет 3–0–3 В;

— приборная шкала градуирована по 0,2 В;

— сопротивление спирали 0,02 Ом ± 5%;

— нагрузочный ток составляет 100 А.

Нагрузочная вилка НВ-Б – самый мощный представитель из вышеперечисленных моделей. Но главным её недостатком является то, что этот аппарат не имеет возможности тестировать всю аккумуляторную батарею целиком.

Проверка АКБ без нагрузки при помощи нагрузочной вилки

Проверка аакумулятораПри помощи даже простейших нагрузочных вилок, Вы можете диагностировать уровень заряда аккумуляторов как на 12 вольт, так и с большей мощностью. В случае со слабой аккумуляторной батареей используется одно нагрузочное сопротивление на вольтметре, в остальных же случаях – два. Проверять аккумулятор без нагрузки нужно следующим образом:

На аккумуляторных клеммах напряжение определяется без прибегания к нагрузочным сопротивлениям. Для корректного проведения замеров, нужно чтобы Ваш автомобиль не эксплуатировался в течении как минимум семи часов. Двигатель должен быть заглушен и ток на батарею подаваться не должен. Далее соедините положительную аккумуляторную клемму с идентичным зажимом нагрузочной вилки, но при этом не используя нагрузочное напряжение. Штырём нагрузочной вилки с отрицательным значением проверяется напряжение на минусовой клемме аккумулятора.

Значения, которые Вы получите, будут свидетельствовать о том напряжении, которое характеризует разомкнутую цепь аккумулятора. Эти значения сверьте с нормативными для установления уровня заряда аккумулятора. Если вольтметр показывает значения от 11,5 до 11,8 В, значит аккумулятор Вашего автомобиля разрядился полностью. От 11,8 до 12,1 В – осталась ещё четверть заряда батареи. От 12,1 до 12,3 – аккумулятор наполовину заряжен. От 12,3 до 12,6 В – заряжен на три четверти. От 12,6 до 12,9 В – заряд аккумулятора 100 %.

Проверка аккумулятора под нагрузкой

Нагрузочная вилка В случаях, когда батарея полностью заряжена, то можно прибегать к обследованию аккумулятора под нагрузкой. Выполнять процесс следует по вышеописанной схеме. Правда есть один нюанс. Нагрузочную вилку следует держать подключенной ровно пять секунд, затем на финальном времени Вы и записываете, показанную вольтметром, величину. Важно! Когда Вы выполняете замеры аккумулятора, пробки батареи должны быть завёрнуты. Лучшим показателем вольтметра во время такой проверки считается 9 вольт. Это гласит водителю, что аккумулятор его автомобиля находится в прекрасном состоянии. При других показаниях следует либо зарядить аккумулятор, либо вообще заменить его. Особенности осуществления измерений под нагрузкой:

— При контакте штыря с минусовой клеммой могут возникать искры. Ничего в этом страшного нет, ведь ток, необходимый для запуска автомобиля идентичен нагрузке, которая подаётся на клемму.

— Штырь, что используется для замеров довольно ощутимо греется, поэтому лучше использовать во время процедуры перчатки.

— Интервал между замерами должен составлять 5 минут.

— Слишком частое применение нагрузочной вилки для замера заряда аккумулятора не рекомендуется, ибо каждый раз АКБ испытывает серьёзные нагрузки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Таблица нагрузочной вилки. Проверка акб нагрузочной вилкой

Тема сегодняшней нашей статьи это проверка АКБ нагрузочной вилкой. Эта тема очень актуальна для всех автолюбителей, так как аккумуляторная батарея стоит на всех автомобилях, без исключения. А проверка как батарея держит нагрузку является одной из основных при диагностике аккумулятора. Такой тест дает нам чёткое понимание заведется наше авто или батарея не сумеет провернуть двигатель.

Что такое нагрузочная вилка?

Нагрузочной вилкой называют прибор, который по сути имитирует работу стартера автомобиля. То есть к АКБ подключается нагрузка, которая примерно равна нагрузке потребляемой стартером во время запуска двигателя.

Нагрузочная вилка – это очень простое устройство, которое должен иметь каждый автовладелец у себя в арсенале. Оно состоит из одного или нескольких ТЭНов, вольтметра и контактов для подключения устройства к токовыводам аккумулятора. При проверке АКБ нагрузочной вилкой ТЭНы потребляют ток примерно равный току потребления стартера в момент запуска. Это значение тока обычно колеблется в пределах 100-200 А.

Как пользоваться прибором?

Можно проводить измерение прямо на автомобиле, не снимая аккумулятор. После того, как Вы заглушили двигатель нужно подождать минут 15 прежде чем делать проверку АКБ. Это нужно для того, что бы реакции в электролите аккумуляторной батареи немного успокоились.

Далее можно подключать нагрузочную вилку для проверки АКБ. Внимательно смотрим на полярность, что бы не перепутать, на всех устройствах она обязательно указана. Подключаем нагрузочную вилку к аккумулятору, на вольтметре появится напряжение АКБ при разомкнутой цепи (напряжение без нагрузки). Как мы уже неоднократно упоминали, напряжение разомкнутой цепи заряженной аккумуляторной батареи должно составлять не менее 12,7 В. Если Ваш вольтметр нагрузочной вилки показывает 12, 7 В или больше, то АКБ полностью заряжена и можно переходить к проверке батареи под нагрузкой.

Далее на вилке обычно есть кнопка, которая собственно и подключает нагрузку (ТЭНы). Нажимаем эту кнопку и видим показания вольтметра при подключенной нагрузке. Следует отметить как именно подключать нагрузку. Кнопку мы держим от 5 до 10 сек., а далее отпускаем её на 30 сек (снимаем нагрузку).

Нормальное напряжение под нагрузкой

При нажатой кнопке наш вольтметр должен показывать значение не менее 10 В! В момент паузы напряжение должно возвратится почти к исходному (например 12,5 В). Если за 10 секунд, что мы держали кнопку нажатой напряжение скатилось ниже 10 В, то аккумулятор не держит нагрузку и скорее всего не сможет нормально заводить машину. Другими словами, разница между напряжением под нагрузкой и напряжением без нагрузки должна быть не более 3 В.

Таких тестов «нагрузка (5-10 сек)-пауза (30 сек)» мы должны провести около пяти. Если после пятого теста напряжение под нагрузкой не скатывается ниже 10 В, а уверенно «замирает» выше, то АКБ полностью исправна и готова заводить автомобиль даже в суровый мороз.

Проверка состояния аккумулятора дело достаточно сложное. Ведь даже изношенный аккумулятор, в котором , без нагрузки показывает нормальное напряжение. Единственный способ эффективно проверить состояние аккумулятора – использование нагрузочной вилки. Из статьи вы узнаете, как работает это устройство, какие процессы происходят во время проверки такой проверки аккумулятора и научитесь правильно использовать нагрузочную вилку.

Как работает аккумулятор


Чтобы проверить аккумулятор, необходимо понимать, как он устроен и какие процессы происходят во время разряда. Электричество образуется в результате химической реакции, в которой участвуют два контакта и электролит. В процессе переработки электролита в электрическую энергию, его плотность падает.

Чем ниже , тем меньше ток, который способен выдать аккумулятор. Поэтому разряженный аккумулятор не способен завести двигатель – тока, который он вырабатывает, недостаточно для того, чтобы стартер смог эффективно вращать коленчатый вал.

Автомобильный аккумулятор, это не одно устройство. В одном корпусе объединены 6 или 12 аккумуляторов, соединенных последовательно, поэтому все устройство называется батареей. Каждый аккумулятор состоит из нескольких блоков, включающих в себя плюсовой и минусовой электрод. Эти блоки соединены параллельно, благодаря чему возрастает максимальный ток, который способна выработать аккумуляторная батарея (АКБ). От состояния каждого блока зависит работоспособность аккумулятора и всей батареи.

Метод диагностики АКБ


Основная проблема, которая возникает при проверке аккумуляторной батареи – невозможность оценить состояние отдельных блоков и аккумуляторов. Ведь все электрические соединения между ними скрыты под прочным корпусом. Поэтому приходится проверять всю батарею. Чтобы сделать это, придется вспомнить основной закон электротехники – закон Ома, который звучит так: сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Для этого к АКБ подключают нагрузочный резистор, чье сопротивление соответствует току и . Если АКБ исправен и заряжен, то напряжение при подключении нагрузки упадет едва заметно. Если же плотность электролита, состояние пластин или контактов хотя бы одного аккумулятора неу

Как проверить аккумулятор нагрузочной вилкой и без неё

Измерение нагрузочной вилкой

Есть множество способов проверить аккумулятор по различным критериям – ёмкость, заряд, плотность, но измерения могут производиться различными приборами. Одно из устройств, позволяющее максимально точно измерить показатели АКБ, без лишних проблем и ненужных действий – нагрузочная вилка. Пользоваться таким оборудованием умеют не все, поэтому необходимо знать, как правильно проверить аккумулятор вилкой.

Способ, в сравнении с измерением мультиметром, является более простым, и позволяет проверить автомобильный аккумулятор с нагрузкой и без. Это даёт полное представление, о работе и состоянии АКБ, при небольшой затрате времени и сил.

Содержание статьи:

Вилка

Является прибором, с простой, но в то же время надёжной и безотказной конструкцией. Представляет собой вольтметр, выступающий в роли измерителя, и нагрузочный резистор, позволяющий испытывать батарею под нагрузкой.

Корпус состоит из штыря, корпуса и зажимного устройства, служащего для соединения с АКБ.

В некоторых нагрузочных вилках существуют дополнительные разъёмы. Они служат для увеличения нагрузки при необходимости. Имеется одна спираль, но когда появляется необходимость производить замеры АКБ большой ёмкости – количество спиралей может быть увеличено.

Эксплуатация и внешние факторы

Нагрузочная вилка

Чтобы правильно проверить аккумулятор автомобиля нагрузочной вилкой, необходимо подключить клемму прибора к «плюсу» аккумулятора, а измерительный штырь прибора, подключается к «минусу».

Несмотря на всю лёгкость, необходимо изучить правила по эксплуатации прибора, которая идёт в комплекте с оборудованием.

При использовании необходимо помнить, что вилка имеет минимальный температурный режим в +20оС, а АКБ не должен быть холодным. При несоблюдении требований возможен «глубокий разряд» батареи. Учитывая вышеперечисленные критерии нужно запомнить, что проверить аккумулятор автомобиля вилкой, не снимая его с авто (но этого делать, крайне не рекомендуется, и лучше снять АКБ), можно только в тёплом климате. При несоответствии температуры, лучше не пытаться снять показатели, не снимая батарею с АКБ.

Важно: нужно соблюдать все правила предосторожности и технику безопасности при эксплуатации устройства – несоблюдение может привести к травмам! Необходимо помнить, что штырь при подаче нагрузки, может нагреваться!

Проверка

Измерения нагрузочной вилкой проводятся в два этапа:

Без нагрузки

Проверка АКБ

Позволяет проверить аккумулятор нагрузочной вилкой в состоянии покоя: измерить заряд и другие показатели аккумулятора.

Осуществляется в несколько шагов:

  1. Извлечение аккумулятора из машины. Батареей нельзя пользоваться минимум 7 часов. Только после этого можно начинать измерения.
  2. Нагрузочная вилка подключается плюсовыми клеммами к аккумулятору. Минусы не соединяются.
  3. Путём прикосновения штыря (минуса) к отрицательной клемме снимаются показания заряда АКБ. На экране устройства должны высветиться показания заряда, обозначающие:
  • 6-13 В – полный заряд;
  • 3-12.5 – 75-80% заряда;
  • 1-12.2 – 45-55%;
  • 7-12В – 20-30%;
  • Менее 11.7 В – батарея разряжена.

Внимание: если АКБ заряжен не полностью, то производить замеры с нагрузкой нельзя! Дальнейшие замеры проводятся только при 100% заряде!

Нагрузка

Проверка производится с особым вниманием. Чтобы не допустить ошибок, нужно изучить инструкцию по эксплуатации.

клеммы прибора и АКБ

Происходят замеры в следующем порядке:

  1. На приборе подключается дополнительная нагрузка (как это делается, указано в инструкции к прибору).
  2. Соединяются положительные клеммы прибора и АКБ.
  3. Соприкосновение штыря и отрицательной клеммы (не более 5 секунд).
  4. Снятие показаний с дисплея вилки. Значение напряжения имеет определённые рамки:
  • Значение больше 9В – аккумулятор полностью заряжен, исправен, и готов к работе.
  • Меньше 9В – требуется повторный заряд батареи, после чего необходимо повторно провести измерения с нагрузкой. Если, напряжение осталось меньше девяти Вольт – необходимо заменить АКБ (батарея пришла в негодность).

Силовая вилка для АКБ

Внимание: снятие показаний с помощью вилки может отрицательно повлиять на состояние батареи из-за того, что создаётся дополнительная нагрузка.

Также стоит помнить, что при контакте штыря с отрицательной клеммой возможно искрение – это считается допустимым явлением.

Как произвести измерение аккумулятора нагрузочной вилкой, можно увидеть на видео.

Другие способы

Проверка аккумуляторной батареи

Существуют методы проверить аккумулятор без нагрузочной вилки: мультиметр или с помощью индикатора заряда, который устанавливается на большинство современных аккумуляторов.

Но измерение мультиметром не является самым точным, и поэтому при снятии показателей возможна погрешность, которая может привести к ошибкам в эксплуатации.

Индикаторы являются показателем более точным, чем измерение мультиметром, но их минус в том, что нельзя определить точный заряд АКБ. Индикаторы цветовые – поэтому, с их помощью, возможно, определить только несколько стадий заряда автомобильного аккумулятора, а не точное значение.

Итогом напрашивается вывод: несмотря на существование других способов измерения заряда АКБ, нагрузочная вилка – один из лучших инструментов. Без вилки замеры производить, возможно, но гарантировать точность вычислений и правдивость показателей тяжело. А это значит, что автовладелец может ошибиться, и вовремя не принять меры к устранению неполадок с аккумулятором, что приведёт к проблемам с эксплуатацией всего авто.

Как проверить аккумулятора автомобиля на работоспособность мультиметром, нагрузочной вилкой

От состояния аккумуляторной батареи зависит удобство эксплуатации авто – надежная заводка двигателя, хороший свет, комфорт в салоне. Владельцы автомобилей надеются на ее безупречную работу, но случается, она подводит. Как избежать такой ситуации, расскажет статья.

1 Проверка аккумулятора – предупреждение неисправностей

Проверить аккумулятор вовремя и правильно – значит быть уверенным, что он не подведет. Ведь ситуация, когда аккумулятор вдруг перестает работать, крайне неприятна. Полбеды, если такое случилось в гараже, его можно поставить на зарядку. Но если это приключилось в дороге, тут уже не позавидуешь. Большинство автолюбителей ездят до тех пор, пока аккумулятор крутит, а затем покупают новый. Своевременный уход может значительно продлить его жизнь и поможет избежать неприятных ситуаций.

От уровня заряда и состояния АКБ зависит качество эксплуатации авто – надежная заводка двигателя, хороший свет, комфорт в салоне

На работоспособность аккумулятора влияют, кроме естественного старения, и другие факторы. Режим работы двигателя, состояние электрооборудования сказываются и на состоянии АКБ. Ряд причин могут привести к недозаряду или перезаряду. Батарея недозаряжается, когда автомобилем пользуются, передвигаясь на короткие расстояния. Включенный зимой подогрев, вентилятор отопления тоже могут стать причиной недозаряда. Неисправный регулятор напряжения с малым током не дает АКБ возможности нормального заряда при движении.

Систематический недозаряд автомобильного аккумулятора приводит к сульфатации пластин, что после падения емкости ведет к короткому замыканию и выходу из строя батареи.

Постоянно перезаряженный аккумулятор – тоже не долгожитель. Перезаряд появляется,  чаще всего, из-за неисправности регулятора напряжения. Он выдает повышенный зарядный ток, электролит начинает кипеть. В необслуживаемом аккумуляторе выкипает вода, оголяются пластины, проходит их деформация. В других АКБ они осыпаются. Как следствие, аккумулятор становится неработоспособным. Также причиной перезаряда могут быть длительные затяжные поездки, когда двигатель постоянно работает на повышенных оборотах.

Чтобы увеличить срок службы недешевого оборудования, рекомендуем периодически проверять аккумулятор, придерживаясь такой последовательности:

  • осмотреть состояние клемм, внешний вид;
  • проверить электролит: состояние уровня и плотности;
  • измерить вольты на клеммах;
  • проверить его нагрузочной вилкой.

2 Внешний осмотр – пользуйтесь любым удобным случаем

Возьмите себе за правило: подняли капот автомобиля – осмотрите аккумулятор. Времени это займет немного, а польза может быть большая. Грязная поверхность становится причиной саморазряда. Грязь – это не только слипшаяся пыль. При эксплуатации на крышку попадает электролит, превратившийся в жидкое состояние из паров. Если к грязному аккумулятору добавить окисленные клеммы, утечку тока, вовремя не подзарядить – разряд батареи обеспечен. Частые и глубокие разряды грозят сульфатацией пластин.

Не нужно стесняться лишний раз осмотреть аккумулятор, когда открываете капот

Можно самому определить, что грязная поверхность приводит к саморазряду. Подключаем вольтметр одним щупом к клемме, а другим проводим по крышке аккумулятора. Видим, что прибор показывает наличие некоторого напряжения. Грязь, электролит на крышке проводят ток между клеммами, батарея саморазряжается. Уход за поверхностью совсем не сложен. Поверхность промываем щелочным раствором, который нейтрализует электролит (немного пищевой соды растворить в воде). Зеленый налет на клеммах промываем горячей водой, вытираем насухо. Можно использовать мелкую наждачку для зачистки. Контакт должен быть надежным. Проверяем крепление: если оно ненадежное, корпус, особенно зимой, может дать трещины.

3 Электролит – проверка уровня и плотности

От саморазряда по поверхности избавились, пора переходить к внутреннему содержимому. В обслуживаемых аккумуляторах проверяем электролит на уровень, используя стеклянную трубку. Вставляем ее в банку до упора в сепаратор пластин, закрываем пальцем и вынимаем. Высота жидкости над пластинами должна составлять 10–12 мм. Если она недостаточна, доливаем дистиллированную воду, которая выкипела.

Доливка электролита – частая ошибка автомобилистов. Он не выкипает. Единственный случай, когда его необходимо долить – если АКБ перевернулась, и из нее вытек электролит.

Приступая к дальнейшей проверке, следует оценить заряженность батареи. Делают это двумя способами: проверкой плотности или измерением напряжения. Плотность проверяется прибором под названием ареометр. Его трубку помещаем в банку, грушей засасываем электролит, чтобы поплавок внутри начал плавать, и смотрим на его шкалу. Ниже приведена таблица с показателями плотности полностью заряженного аккумулятора в зависимости от климатических зон, где он эксплуатируется..

Отклонение от номинальной плотности в сторону понижения на каждые 0,01 г/см3 означает падение напряжения на 5–6 %. Обычный показатель плотности нового аккумулятора  – 1,27 г/см3. Допустим, проверка плотности показала 1,21 г/см3. Это значит, что емкость аккумулятора недостаточна, он разряжен на 30–36 %, и его следует подзарядить. В исправном аккумуляторе происходит восстановление плотности, что сигнализирует о его заряде. Не следует допускать разряда больше 50 %. Особенно опасно это при морозах. Кроме того, что батарея не будет работать, возникает угроза, что треснет корпус: с понижением плотности электролит замерзает.

4 Использование мультиметра – оценка состояния батареи

Мультиметр – недорогой многофункциональный прибор, работающий от пальчиковой батарейки. Им можно производить различные измерения своими руками, но нас интересуют показатели напряжения. Такой прибор нелишне иметь в арсенале каждому автолюбителю. Включаем его в режим измерения постоянного напряжения DCV, диапазон выставляем 20 V. Черный щуп подключаем к минусу, красный – к плюсу, и снимаем показания. Полностью заряженный аккумулятор должен показать 12,6 В. Показатель 12 В и менее говорит о разряде на 50 % и более, требуется срочная подзарядка. Если мультиметр показывает 11,6 В – батарея полностью разряжена.

Измерения лучше проводить, когда автомобиль некоторое время не работал. Если снять показания сразу после поездки, они будут одними, на утро следующего дня – другими. Заряженный аккумулятор способен держать напряжение несколько дней. Оно не сильно падает, даже если автомобилем не пользовались неделями. На разряженном АКБ падение напряжения стремительное, и может случиться, что, когда придется срочно выехать, двигатель не заведется. Поэтому совет: перед длительным перерывом в поездках обязательно полностью зарядите аккумулятор.

Проверка мультиметром при заведенном двигателе позволит не только оценить работоспособность АКБ, но и проверить исправность электрооборудования. При работающем двигателе прибор должен показать 13,5–14,0 В. Показатели, повышенные до 14,2 В и больше, говорят о плохо заряженной батарее. Генератор работает усиленно, чтобы ее зарядить. При значительных морозах повышение напряжения возможно потому, что ночью аккумулятор разрядился, или электроника допускает больший ток из-за очень холодного воздуха.

Заводим двигатель при выключенных потребителях, подключаем мультиметр и следим за показаниями

Повышение напряжения в начале работы двигателя не таит в себе опасности. Если электрооборудование исправно, то минут через 10 все придет в норму, установятся обычные 13,5–14,0 Вольт. Но если оно постепенно не возвращается к оптимальному уровню, возникает опасность перезарядки. При максимальном зарядном напряжении, особенно при длительной поездке, электролит постепенно выкипит, батарея придет в негодность.

Теперь о пониженном напряжении на работающем автомобиле. Если оно составляет 13,0–13,4 В – аккумулятор не получает достаточной подзарядки. Следует отключить все энергопотребляющие приборы и опять замерить. Если напряжение нормализовалось, все в порядке, в противном случае возможна неисправность генератора, особенно, если показатель ниже 13,0 В. Не спешите его ремонтировать, проверьте контакты. Если они окислены, будет ощущаться нехватка напряжения.

Узнать состояние аккумулятора можно еще одним способом. Заводим двигатель при выключенных потребителях, подключаем мультиметр и следим за показаниями. Постепенно, по одному, включаем потребителей: магнитолу, ближний свет и так далее. При каждом включении наблюдаем падение напряжения на 0,1–0,2 В. Значительное падение говорит о неисправности автомобильного генератора, скорее всего, износе щеток. Если включить все потребители, падение напряжения не должно быть ниже 12,8–13,0 В, иначе АКБ сильно разряжается и прослужит недолго.

5 Измерение нагрузочной вилкой – полная оценка работоспособности

Случается, что аккумулятор имеет нормальное напряжение, измеренное тестером, но крутить стартер он не хочет. Проверка состояния нагрузочной вилкой даст полную и ясную картину. Прибор представляет собой вольтметр с нагрузочным сопротивлением. Нагрузочная вилка подсоединяется с соблюдением полярности к клеммам на короткое время – 5 секунд. Показания засекаем в конце этого времени. Следует заметить, что при подсоединении наблюдается искрение. Ничего страшного нет, ведь подсоединяется нагрузка. Проверку следует проводить нечасто, чтобы не навредить батарее.

Показатели оцениваем по таблице или берем сведения из инструкции к нагрузочной вилке. Если аккумулятор заряжен на 100 %, показатель напряжения под нагрузкой составит 10,2 В. Меньший показатель указывает на необходимость подзарядки. Если измерения вольтметром без вилки показали нормальное состояние, а с нагрузочной вилкой видна сильная разница, аккумулятор имеет неисправность: сульфатацию, замыкание пластин и некоторые другие. Если возможно, неисправность устраняют или покупают новую АКБ.

Случается, что под рукой нет никаких приборов, а требуется оценить состояние аккумуляторной батареи. В домашних условиях подключаем нагрузку, равную половине емкости. Для аккумулятора 60 А/час она равна 30 Ампер. Можно взять 6–7 лампочек на 55 Вт и подключить их параллельно. Через 5 минут оцениваем яркость света. Если он потускнел, аккумулятор не справляется со своими обязанностями.

Не ленитесь ухаживать за аккумулятором, периодически проверять его, тогда он будет служить долго и надежно!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
