Датчики пожарной сигнализации: назначение, классификация и особенности

Датчики для любой системы можно сравнить с органами чувств человека. С их помощью система воспринимает полученную информацию и выполняет действия по заложенному в ней сценарию. Через датчики пожарной сигнализации система получает данные и, в случае отклонения от приемлемой нормы, оповещает контролируемый орган о проблеме и выполняет всевозможные действия пожаротушения.

Особенности и назначение

Датчики-извещатели – это пожарные технические средства, передающие извещение о возникшем пожаре на приемно-контрольный прибор. Обычно, круглые белые коробочки, что крепятся на потолке, оснащены несколькими датчиками. Извещатели устанавливаются на различные объекты и используются с учетом той среды, в которой будут находиться. Современные извещатели пожарной сигнализации устанавливают в домах, квартирах, в местах общественного типа, в офисах и на предприятиях.

Противопожарная система может известить о незначительном возгорании пожарную службу вовремя.

Если система сигнализации дополнительно подключена к системе пожаротушения, то очаг возгорания будет потушен в считаные секунды, после обнаружения потенциальной угрозы датчиком.

Устроены пожарные извещатели таким образом, чтобы выполнять ряд функций:

1. Обнаружение пожара при первых его проявлениях и включение звукового оповещения. Быстрое обнаружение достигается благодаря изменению температуры, перемене в плотности среды, открытому огню, нехарактерным веществам в воздухе (копоть, газ, аэрозоль).
2. Загрязненная среда не должна затруднять или блокировать работу извещателей. Пыль, примеси, высокая влажность воздуха не мешают правильной работе датчиков.
3. Механические воздействия не должны препятствовать работе извещателей.

Устройства имеют разные технические особенности, но должны согласовываться с едиными нормативами по установке. При проектировании следует опираться на подконтрольный объект и пожарную нагрузку.

Выбор в 90% случаях состоит из трех типов извещателей: дымовой, тепловой и пламенный.

Принцип работы

Извещатели пожарных систем работают по одной формуле. Когда в помещении возникает дым, появляется газ или пламя, сенсоры реагируют, посылая сигнал на приёмник. Когда сигнал обработан и выявлена угроза, на извещатель приходит команда запуска звуковой сирены, а по сети на пульт управления диспетчера приходит информация о пожаре в определенном секторе.

Не качественными извещателями считаются агрегаты, которые идентифицируют только огонь. К качественным относятся устройства, снабженные несколькими блоками, реагирующими на различные предвестники возгорания (дым, газ, тепло). Сенсор считывает качество воздушных потоков, повышая безопасность при возгорании.

Автономный прибор работает немного по-другому. Из-за небольшого радиуса действия подобные устройства рассчитаны на обеспечение безопасности в квартирах, небольших складских помещениях, гаражах и т.д.

Современные противопожарные агрегаты имеют привлекательный дизайн, цветовую раскраску. Поэтому извещатели станут дополнением интерьера для дома.

Установка извещателей не вызывает проблем. Чтобы коробку с датчиками закрепить на потолке, достаточно на этом месте установить крюк. Периодически извещатель нужно чистить от пыли, а также менять батарейки.

Требования безопасности

Общие технические требования прописаны в нормах пожарной безопасности НПБ 66-97. Документ распространяется на автономные пожарные извещатели, устанавливаемые в сооружениях различного типа для автоматического обнаружения пожара. Устройства могут работать автономно или в составе автономной противопожарной сигнализации.

Стоит упомянуть о нераспространении норм на извещатели с пробоотбором или спецназначения.

Плюсы и минусы

Есть несколько видов извещателей, которые могут определять наличие тепла, дыма или пламени. Каждый вид имеет собственное плюсы и минусы.

Чаще всего поддаются критике дымовые ионизационные устройства. Происходит так потому, что эти устройства показывают хорошую работоспособность только при дыме, состоящем из мелких взвесей.

Эмиссия заряженных веществ вызывает радиоактивное излучение, поэтому монтаж таких извещателей запрещён в местах постоянного обитания людей.

Оптические датчики дыма не зафиксирует загорание газа, не среагируют на действие растворителя, органических жидкостей, потому как данные вещества не образуют дым.

Датчики пламени смогут распознать угрозу в ультрафиолетовом или инфракрасном диапазоне. По сути, датчик пламени отлично работает только при активном возгорании. Если же пожар начнется с тления, эффективность такого датчика сводится на нет.

Так как датчиков с идеальными характеристиками не бывает, рекомендуется использовать комплексные устройства. Разношёрстные извещатели в пожарных системах смогут откликаться на раздражители, повышая безопасность за счет быстрого и верного реагирования на возгорание.

Виды датчиков пожарной сигнализации

Рассмотрим все датчики, которые используются в выявлении возгорания.

Тепловые датчики

Работают как термостат, то есть измеряют и реагируют на изменение температуры в помещении. Могут устанавливаться в любом месте дома, где недоступна реализация иных детекторов. Тепловые линейные извещатели рекомендуется использовать в запыленной, загазованной, агрессивной среде или при низких температурах.

Так как такие извещатели можно использовать в агрессивной среде, они сыскали популярность в промышленной пожаробезопасности.

А стандартные тепловые датчики бывают одноразовые и многоразовые. Первые допускаются к применению в небольших помещениях. При срабатывании, чувствительный элемент датчика исчерпывает свой ресурс и извещатель необходимо заменить. Многоразовые, как это понятно из названия, не меняются после каждого срабатывания.

Если классифицировать тепловой извещатель по типу считывающего параметра, то различают:

• Пороговые;
• Дифференциальные;
• Комбинированные.

Первый (пороговый или максимальный) срабатывает при преодолении допустимого уровня температуры в доме. По такому принципу производились самые первые модели тепловых извещателей.

Они не позиционируются в качестве датчиков быстрого реагирования, потому как сигнал о пожаре подавался тогда, когда огонь уже достаточно разгорелся и появился жар.

Дифференциальный анализирует скорость повышения температуры в среде его размещения. Если прогрев среды отклоняется от нормы, извещатель подает сигнал о начале пожара.

Комбинированный – это смесь первого и второго типа. Взяв самые лучшие качества, срабатывает, если замечает слишком быстрый нагрев воздуха и если температура достигла порогового значения. Является универсальным, более надежным и востребованным в системах пожарной сигнализации.

Тепловые датчики имеют особенность – нет реакции на горение материалов, не выделяющих тепло. Если же разместить такой извещатель на высоком потолке, из-за большого расстояния можно узнать об очаге возгорания намного позже или не узнать совсем.

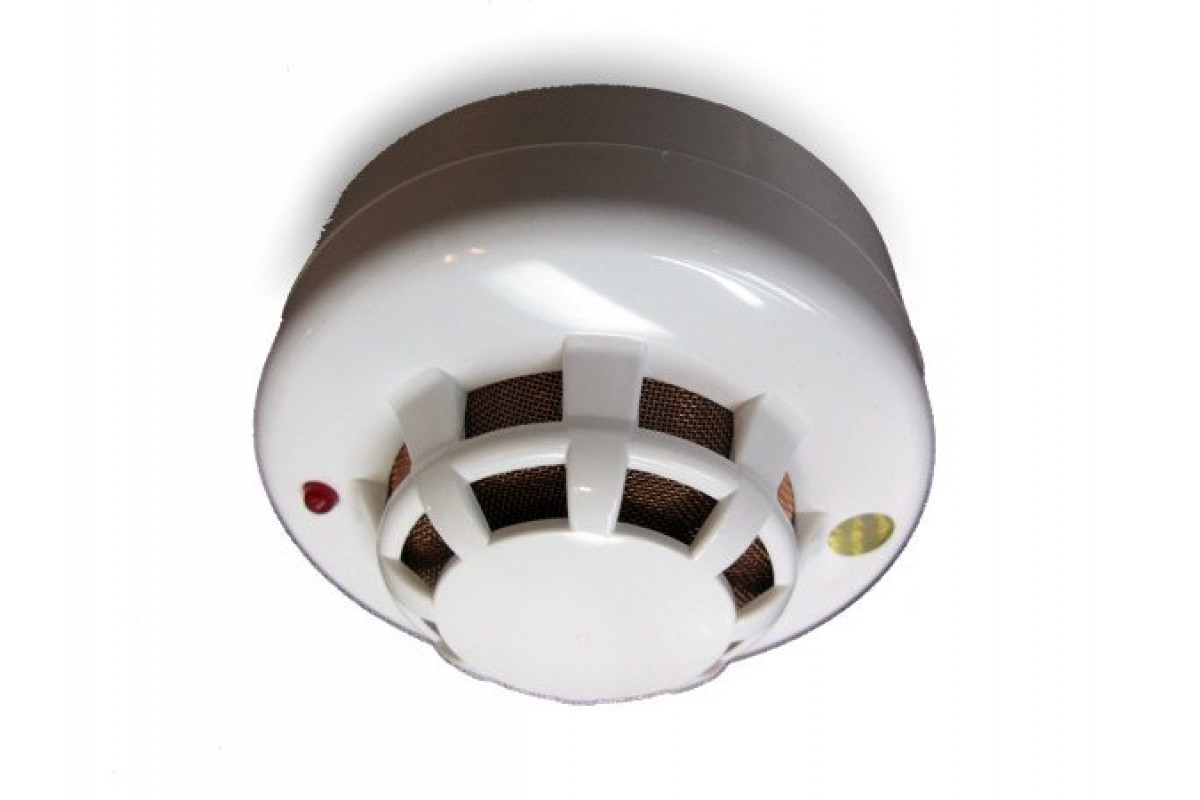

Дымовые датчики

Датчики дыма или дымоуловители – более эффективные из-за конструкционных особенностей. Им не нужно реагировать на тепло, замерять его. Реакция на дым может помочь предотвратить пожар еще на стадии тления.

Есть различия в работе дымоуловителей, поэтому по строению их можно поделить на два типа:

1. Оптические – распространенные анализаторы, принцип работы которых основан на работе светового излучателя совместно с фотоприемником. Делятся оптические на точечные и линейные.
   1. Точечные дымовые пожарные датчики посылают в окружающую среду сигналы, которые рассеиваются, если в атмосфере нет дыма. Если лучи отразились и попали на фотоприемник, значит они отразились от дыма, и сигнализация включится.
   2. Линейные противопожарные датчики дыма работают как приемник-передатчик. На чувствительный элемент с помощью светодиода отправляется пучок света. Если цель достигается, значит воздух чист и преград не наблюдается. Если луч света не достигает своей цели, датчик подает тревожный сигнал.
2. Ионизационные – редкие детекторы, принцип работы которых состоит из постоянном контроле воздуха через вентиляцию. В извещателе установлена камера, содержащая противоположно заряженные частицы. При постоянном заборе воздуха, если частицы дыма попадают внутрь, то электроны начинают реагировать на них. Детектор фиксирует реакцию и отправляет тревожный сигнал.

Рекомендуется дымоулавливатели крепить на потолке, ближе к вытяжке, чтобы обеспечить быстрый эффект и погасить начинающийся очаг до того, как он перерастет в настоящий пожар.

Особенности точечных датчиков – они не восприимчивы к черному дыму. Они требуют поддержания чистоты к комнате и регулярной чистки. Ложные срабатывания могут вызываться через пар и насекомых.

Часто противопожарные дымовые извещатели используются любителями электроники и собираются на базе контроллера Arduino.

Датчики пламени

Световые извещатели или «пламени» регистрируют открытое пламя в помещении либо очаги возгорания с помощью светового диапазона, а именно: инфракрасного, ультрафиолетового, электромагнитного.

Оборудование достаточно дорогое, да и в целом подходит для охвата больших, промышленных территорий. Подойдет для объектов, где повышение и перепады температур привычное дело, где задымленность, загазованность тоже может быть приемлема. Поэтому пожар в таких местах детектируется с помощью световых извещателей или датчиков пламени.

Минус – реакция на искры от сварки. Решение – установка дополнительного фильтра на чувствительный элемент датчика.

Газовые датчики

Устройства реагируют на содержание угарного газа и иных разновидностей газа в помещении. Извещатели пользуются спросом на объектах с газовым оборудованием, водонагревателями, котлами и т.д. Если вентиляция справляется плохо, концентрация газа может быть довольно большой в помещении, и датчик об этом проинформирует.

Комбинированные извещатели

Эти извещатели самые точные, так как в свой состав включает вышеперечисленные параметры. Их можно более гибко настроить, например, установив извещатель на кухне, отключив детектирование дыма.

Ручные датчики

Самый простой извещатель, который заработает в том случае, если человек его активирует. Обычно, это кнопка, которая может привязываться к сирене (чаще всего) и оповещать систему пожарной сигнализации о происшествии. Кнопка находится в специальном корпусе, который прикреплен к стене.

Дополнительная классификация

Датчики пожарной сигнализации можно классифицировать и по другим не менее важным параметрам. Часто, именно дополнительная классификация помогает сделать выбор в пользу нужного для конкретной задачи извещателя.

По типу передаваемого сигнала

Устройства могут иметь однорежимные, двухрежимные или многорежимные параметры:

1. Для однорежимного необходимо воздействие всего одного фактора. Например, температура повысилась, и он становится активным. Это не очень хорошо, потому как прибор может выйти из строя и узнать об этом удастся только во время физической проверки устройства.
2. Для двухрежимного требуется еще один параметр. Например, он кроме сигнала «Пожар» с определенной частотой сообщает что «Пожара нет». Если же второе сообщение долго не приходит на пульт управления, можно сделать вывод, что датчик сломан.
3. Многорежимный предоставляет информацию о неисправности. Например, обрыв кабеля, повреждение модуля связи или чувствительного элемента, и т.д.

По локализации

Устройства по данному параметру делят на:

1. Точечные – единичный датчик под конкретную цель.
2. Многоточечные – устройство оснащено несколькими датчиками разных видов.
3. Линейные – мониторинг территории вдоль установленной линии. Могут быть парными или одиночными.

По типу отслеживания изменения параметра

В этом направлении популярны газовые датчики. Они способны фиксировать угарный и иной вид газа в атмосфере. Устройство не используется на производстве, а вот в жилых домах снискало свою аудиторию.

Комбинированные извещатели из-за наличия в корпусе нескольких разновидностей датчиков – более универсальное устройство, способное отслеживать сразу несколько параметров. Чаще используется комбинация теплового + дымового датчика.

Оптико-электронные дымоулавливатели используют в своей конструкции реле. При контакте с дымом, световой пучок отражается на фотоэлемент, реле замыкает контакт и подается сигнал.

Другие классификации противопожарных датчиков

Оставшиеся классификации можно пересчитать по пальцам:

1. Проводной – связь от извещателя передается в систему по кабелю.
2. Беспроводной – используются модули связи Wi-Fi или GSM.
3. С резервным питанием и без (батарейка, аккумулятор).
4. Адресный – наличие нескольких преднастроек срабатывания (неисправность, пыль, пожар и прочее).
5. Неадресный – два рабочих состояния («пожара нет» и «пожар»).

Выбор датчика

Процесс выбора полностью зависит от места и цели расположения извещателя:

1. Тепловой – простой, дешевый и неприхотливый к «среде обитания». Но, порог срабатывания низкий. Недолговечный.
2. Оптический дымовой – сложный, дорогой и прихотливый к чистке как самого устройства, так и воздуха. Порог срабатывания высокий. Недолговечный.
3. Ионизационный дымовой – более дорогой, прихотливый к месту расположения, сложный в использовании. Порог срабатывания высокий. Долговечный.
4. Комбинированный – отличный вариант, включивший в себя оптический и тепловой датчики. Дорогой, сложный и оптимальный.

Компании, которые реализуют извещатели для дома:

• Ajax;
• Xiaomi;
• Болид.

Каждый из извещателей может быть адресным и неадресным.

Отличие адресных от не адресных датчиков

Перед приобретением узнавайте о возможностях извещателей. Если это адресный – с ним можно точно определить очаг возгорания и потушить до того, как случится большой пожар. Неадресный только сообщает о факте изменения какого-либо параметра (например, увеличение температуры).

Неадресный больше подойдет для комнаты с мелкой квадратурой. Адресный рекомендуется использовать на более крупных объектах.

Установка датчика

Все извещатели пожарной сигнализации крепятся на потолок. Установка на стену возможна только в объемных помещениях на производстве (цех, амбар и прочее). В случае настенного устройства, они должны устанавливаться на расстоянии не менее 30 см от потолка.

По схеме разрешается объединять не более 5 приборов. Допускается объединение до 10 линейных извещателей, если это можно технически реализовать. Установка над высокими стеллажами и шкафами – обязательное условие монтажа.

У каждого датчика есть нормы величины участка, который он способен охватить. Соблюдение правил поможет защитить аппаратуру от огня. Для охвата большой территории нужно:

1. Подготовить проект.
2. Расчет количества приборов.
3. Выявить точки размещения.

Монтаж следует делать по инструкции, прилагаемой к приобретенному оборудованию:

1. Закрепить извещатели на местах установки.
2. Подвести шлейфы приемника к каждому устройству.
3. Использовать кабель на две жилы для подачи питания.
4. В паспорте датчика обратите внимание на типовое и максимальное напряжение. Это предельные показатели.
5. Проверять устройство нужно светодиодными неполярными индикаторами.
6. Контакты тепловых датчиков в замкнутом положении подводятся к шлейфу.
7. В дежурном режиме устройства не потребляют ток.

Использование датчика

По установленному регламенту в обязательном порядке нужно проверять всю систему пожарной сигнализации, включая извещатели:

1. Осмотр визуально – каждый месяц с момента установки и до момента демонтажа.
2. Контроль световой индикации – каждый месяц.
3. Чистка, протяжка, продувка – каждый месяц (при дымовых и комбинированных датчиках).
4. Контроль правильной передачи данных сигналами извещателя – раз в полугодие.

Чистить устройство от пыли и грязи нужно в таком порядке:

1. Пальцами нажмите на защелки корпуса и потяните на себя.
2. Снимите дымоулавливатель.
3. Очистите кисточкой камеру от мусора.
4. Соберите и верните в базу.

После очистки всегда проверяйте работоспособность извещателя.

Противопожарные датчики | Световые барьеры для ворот и дверей системы пожарной безопасности

Результаты подбора изделий

Оборудование
‘LA28/LK28-FC-Z/31/116’ добавлен в Избранное. The product ‘LA28/LK28-FC-Z/31/116’ is already on your watch list. Compact fire protection photoelectric sensor for safety devices on fire barriers, Approval in accordance with VdS Test Report FSA and externally monitored manufacture (Ü Symbol), Not sensitive to ambient light, even with switched energy saving lamps, Housing: Plastic ABS, Light type: modulated visible red light and modulated infrared light, Operating voltage: 12 … 240 V AC/DC, Signal output: Relay, 1 alternator, Degree of protection: IP67fa
‘RLK28-FC-55-Z/31/116’ добавлен в Избранное. The product ‘RLK28-FC-55-Z/31/116’ is already on your watch list. Compact fire protection photoelectric sensor for safety devices on fire barriers, Approval in accordance with VdS Test Report FSA and externally monitored manufacture (Ü Symbol), Not sensitive to ambient light, even with switched energy saving lamps, Housing: Plastic ABS, Light type: modulated visible red light , 660 nm, Operating voltage: 12 . .. 240 V AC/DC, Signal output: Relay, 1 alternator, Degree of protection: IP67fa
‘MLV12-54-2563/49/124’ добавлен в Избранное. The product ‘MLV12-54-2563/49/124’ is already on your watch list. Small fire protection photoelectric sensor for safety devices on fire barriers, Approval in accordance with VdS Test Report FSA and externally monitored manufacture (Ü Symbol), High protection against contact, Not sensitive to ambient light, even with switched energy saving lamps, Housing: Frame: nickel plated, die cast zinc, Laterals: glass-fiber reinforced plastic PC, Effective detection range: 0 … 2.1 m (with H60 reflector), Light type: modulated visible red lightfa

Противопожарные датчики для пожарной сигнализации

1. Разновидности устройств
2. Независимые пожарные сигнализации

Основной составляющей противопожарных сигнализаций является датчик, реагирующий на возгорания. В официальной документации и профильной технической литературе этот элемент называют иначе – извещатель, при этом датчиком можно назвать составную часть основного устройства. Однако это название стало достаточно популярным для обозначения этого прибора является почти синонимом слова «извещатель».

По способу реагирования на пожар датчики можно разделить на устройства, реагирующие на пламя, на дым и на окружающую температуру. В законах говорится о том, что в зданиях административного и бытового назначения могут использоваться исключительно те датчики, что реагируют на дым. Их действие строится на определении чистоты воздуха с помощью оптического сенсора. Это позволяет предупредить большинство крупных пожаров, ведь обычно они начинаются с тления, при котором выделяется много дыма.

Дым распространяется по помещению и становится серым, а поэтому подавляющее большинство устройств рассчитаны именно на дым серого цвета. Из-за этого некоторые приборы неспособны реагировать на черный дым, который поглощает собой инфракрасные лучи. Это не говорит о бесполезности устройств, ведь задача состоит в том, чтобы предупредить о начала пожара в тот момент, когда он только начался и задымление еще небольшое.



Разновидности устройств

Извещатели систем обнаружения пожара разделяются на несколько типов исходя из своих конструкционных особенностей:

• Точечные датчики дыма.
• Линейные.
• Независимые датчики дыма.
• Аспирационные извещатели.
• Датчики с оптическим сенсором.
• Радиоизотопные датчики.

Разница между ними не только в устройстве работы, но и в областях использования. Некоторые ориентированы на крупные предприятия, другие больше всего подходят для жилых пространств, а третьи в торговых центрах или других местах скопления людей. Непосредственное место монтажа датчика определяется при проектировке здания и согласовывается с техническим руководством, а также с нормами противопожарной безопасности.

Точечные устройства разработаны таким образом, что могут анализировать лучи инфракрасного излучения, которые проходят сквозь дым. Датчик снабжен фотоэлементом, который определяет отражение излучения от частиц, находящихся в дыме. Фотоэлемент принимает отраженный сигнал и генерирует электрический импульс, который запускает систему тревоги.

Такая система оповещения о пожаре выполнена в виде единой линии. Импульс от извещателя замыкает линию и приводит в действие один из сигналов, который может говорить о тревоге, пожаре или неполадках в системе. Конструкция прибора спроектирована таким образом, что внутрь не может попасть влага или пыль, что предотвращает ложные срабатывания и поломки. Во время возгорания образуется дым, который проникает в специальный отсек устройства и отражает излучаемый инфракрасный свет. Реакция датчика зависит от движения воздуха в комнате, что обуславливает наилучшее место для установки на небольшом расстоянии от потолка, что не всегда представляется возможным, однако крепление на сам потолок тоже можно назвать достаточно эффективным.

Линейные устройства сконструированы таким образом, что инфракрасный излучатель и фотоэлемент находятся отдельно друг от друга. Смысл в том, что одна часть прибора излучает сигнал, а вторая принимает его, а когда воздух перестает пропускать свет, связь нарушается и срабатывает тревога. Подобные датчики изготавливаются в виде единого блока или в качестве независимых приборов, работающих в системе.

Самой дорогой и сложной является системы с аспирационными датчиками. Их используют в том случае, когда возгорание нужно обнаружить на самых начальных этапах. При этом частота ложных срабатываний у них многократно ниже, чем у дымовых аналогов. Таким же образом этот вид извещателей применяется в производственных помещениях, где состав воздуха может часто меняться. Эти приборы всасывают в себя окружающий воздух и производят его анализ по заранее установленным настройкам. Такой метод позволяет давать сигнал тревоги только в случает отклонения от заданных норм.



Независимые пожарные сигнализации

В некоторых зданиях отсутствует возможность подключения комплексных сигнализаций и систем оповещения, а нормы противопожарной безопасности говорят о необходимости наличия подобного оборудования. В этих ситуациях можно установить автономные датчики противопожарной сигнализации, которые работают от портативного аккумулятора и не требуют подсоединения к центральному проводу системы.

Независимое противопожарное оборудование представляет собой отдельные датчики, которые монтируются поодиночке или в связке с остальной системой. Один извещатель такого типа может вести наблюдение за помещением площадью в 50 кв.м. Питается прибор от аккумулятора или обычных батареек, а при обнаружении возгорания подает сигнал на центральный пульт посредством радиоволн или же самостоятельно издает мощнейший звуковой сигнал.

Независимые противопожарные датчики могут быть взрывозащищенными, а также иметь шлейф, защищенный от повреждения искрами, что делает их надежными даже в обнаружении самых неожиданных пожаров, сопровождающихся взрывами или повреждением близлежащей проводки. Такие извещатели способны работать в помещениях с воздухом, насыщенным микрочастицами или пылью, к примеру, на мукомольных предприятиях. Температурный режим работы устройств находится в диапазоне от -30 до +45 ˚С.

цены, отзывы, доставка по Украине

---

Пожарные датчики / Датчики дыма

Пожарные датчики – это устройства, обнаруживающие признаки возгорания в зоне их действия и позволяющие предотвратить пожар. Это центральный элемент в любой системе противопожарной безопасности. Большинство пожаров возникает при наличии тепловых очагов, которые развиваются при недостаточном доступе кислорода. Регистрацией продуктов горения и занимаются пожарные датчики.

Принцип действия пожарного датчика состоит в определении содержания дыма в воздухе. Такой датчик наиболее распространен среди детекторов, которые устанавливаются в помещениях. У него очень высокая степень обнаружения возгораний на ранних этапах.

Количество датчиков, устанавливаемых в помещении, зависит от его размера, их типа и наличия систем, которые находятся под управлением пожарной сигнализации (система дымоудаления, пожаротушения, блокировки оборудования). Дымовые извещатели разделяются на точечные, линейные, аспирационные, автономные.

Оптические дымовые датчики (с использованием оптических средств обнаружения) реагируют по-разному на разные цвета дыма. Точечные извещатели определяют факторы пожара на незначительной территории. Линейные извещатели – двухкомпонентные и включают блок приемника и блок излучателя. Эти устройства реагируют на присутствие дыма между блоками. Аспирационные датчики проводят принудительный отбор воздуха в зоне своего действия, а затем – мониторинг высокочувствительными лазерными датчиками. Такие датчики защищают помещение, где невозможна установка пожарного извещателя. Автономные извещатели являются точечными и обладают автономным источником питания и всеми компонентами, необходимыми как для обнаружения пожара, так и оповещения о его возникновении.

Фортер предлагает купить дымовой датчик с доставкой по всей Украине. Доступные цены и широкий ассортимент удовлетворят требования наших самых взыскательных покупателей, потому купить пожарный датчик вы можете у нас не тратя время на поиски.

Почему пожарные датчики начали издавать странные звуки?

Случается, хоть и нечасто, что звуковое оповещение пожарной сигнализации срабатывает без фактических признаков возгорания или задымления. В динамиках начинает раздаваться нехарактерный звук, схожий с чириканьем воробья или монотонным поскрипыванием сверчка. И хотя этот звук вовсе не похож на сигнал пожарной тревоги, однако такое «щебетание» свидетельствует если не о пожаре, то о неполадках в охранной системе.

Многочасовое однообразное «чириканье» раздражающе действует на психику и вызывает желание выключить пожарную сигнализацию. Однако не стоит спешить с отключением тепловых датчиков и датчиков дыма, поскольку можно оказаться не готовым к тому, что в это время действительно произойдет возгорание в каком-либо помещении здания. Любое техническое устройство может выйти из строя в результате поломки или по истечению срока годности. Поэтому рекомендуется сначала убедиться в исправности устройств и приборов, и определить дату изготовления.

Методика проверки и настройки датчиков пожарной сигнализации

В первую очередь, необходимо тщательно изучить инструкцию по эксплуатации установленной пожарной системы. В техническом руководстве обязательно указаны особенности приборов и способы устранения неисправностей. Однако, самым распространенным способом проверки и настройки большинства датчиков дыма и тепловых датчиков является старый, испытанный метод перезагрузки, путем принудительного выключения на одну минуту и последующего включения устройства, которое производится нажатием на кнопку «вкл/выкл». Как правило, эта манипуляция приводит к восстановлению работоспособности приборов и прекращению раздражающего «чириканья». Если такой способ не помогает, то необходимо:

• снять дымовой или тепловой датчик со штатного места, предварительно отключив сетевое питание;
• у приборов с автономным питанием вынуть батарейки;
• нажать кнопку тестирования и удерживать в течение 20 секунд;
• вставить батарейки у автономных устройств;
• установить прибор на штатное место;
• подключить сетевые датчики дыма к электрической сети.

По окончанию этих манипуляций, динамики должны однократно «чирикнуть» и замолчать. Если же «щебетание» из динамиков продолжается, то придется заменить батарейки у датчиков с автономным питанием и произвести тщательный осмотр всех элементов пожарной сигнализации.

Замена батареек

Батарейки автономных тепловых и дымовых датчиков подлежат обязательной замене через каждые шесть месяцев. Важно, при смене элементов питания соблюдать полярность установки батареек и надежность их закрепления в гнездах. Как правило, на приборе имеются изображения полюсов и указания по правильной фиксации самих элементов и закрывающих панелей. Следует помнить, что несоблюдение полярности или непрочное крепление батареек в гнездах может привести к отказу всей пожарной системы. Хорошо, если это будет просто досаждающее «щебетание», гораздо хуже, если пожарная сигнализация не сработает во время действительного возгорания.

Другие причины ненормального функционирования пожарной системы

Практически все электрические и электронные устройства страдают от всепроникающей пыли. Пылевые наслоения ухудшают изоляционные свойства электрических цепей и вызывают перегрев аппаратуры. Не меньшие проблемы создают насекомые, в частности, осы и пауки. Осиные гнезда можно найти в самых неожиданных местах, а паутина — настоящее бедствие для высокотехнологичного электронного оборудования. Пусть это не покажется странным, но именно из-за пыли и паутины, чаще всего и происходят сбои в работе пожарной сигнализации. Поэтому необходимо регулярно осматривать дымовые и тепловые датчики и удалять из них пыль и паутину с помощью кисточек, пылесосов и фенов.

Регулярное (не реже одного раза в месяц) тестирование всей пожарной системы с обязательным включением тревожного сигнала — это обязательное условие соблюдения мер противопожарной безопасности. Если вместо штатного сигнала тревоги система отвечает «чириканьем», то есть смысл произвести все операции, которые описаны выше. В случае невозможности самостоятельного устранения сбоя в работе пожарной сигнализации, необходимо обратиться к поставщику оборудования или в специализированную организацию, которая производит обслуживание систем безопасности.


Однокомпонентные лучевые извещатели пожарные System Sensor ИП212-125 / 126

Линейные оптико-электронные извещатели серии 6500 известного российского производителя «Систем Сенсор Фаир Детекторс» и итальянской компании SystemSensor состоят из приемопередатчика импульсного ИК-сигнала и пассивного рефлектора, содержащего большое число призм для отражения луча в направлении источника. Имея дальность действия от 5 до 100 м, лучевые извещатели ИП212-125 / 126 серии 6500 способны защитить от пожара помещения площадью до 900 кв. м. При необходимости, несколько приемо-передатчиков могут работать с одним отражателем, а два адаптивных порога срабатывания позволяют подстроить каждый извещатель пожарный лучевой к сложным условиям эксплуатации, снизив тем самым вероятность их ложных срабатываний.

Архитектура современных зданий зачастую подразумевает наличие больших открытых пространств, атриумных помещений и перекрытий со сложными конструктивными элементами. К таким объектам относятся спортивные сооружения, здания транспортных узлов, складские комплексы и т.п. При высоте потолков больше 12 м традиционные пожарные извещатели становятся малоэффективными, поэтому компания System Sensor предлагает для защиты этих объектов использовать пожарные лучевые извещатели ИП212-125 (6500R) и ИП212-126 (6500RS). Эти линейные устройства способны надежно детектировать дым в помещениях с высокими потолками и большой площадью, а оригинальный дизайн позволяет органично «вписать» лучевые извещатели в различные интерьеры.

Преимущества однокомпонентной конструкции
Линейные извещатели System Sensor 6500 оснащены приемником и передатчиком ИК-излучения, установленными в единый пластиковый корпус с декоративной крышкой. Поскольку в данном устройстве рефлектор является пассивным элементом, кабели подводятся только к приемо-передатчику, что существенно сокращает затраты на прокладку коммуникаций по сравнению с двухкомпонентными устройствами. При этом лучевые извещатели ИП212-125 / 126 можно использовать в помещениях с временными или подверженными вибрациям стенами, т.к. пассивные отражатели корректно работают даже в условиях небольших колебаний несущих поверхностей. Дополнительный плюс комбинированной конструкции – это возможность одному специалисту отъюстировать любой извещатель пожарный лучевой без привлечения помощника.

Защита помещений площадью до 900 кв. м при габаритных размерах до 100 м
Дымовые извещатели серии 6500 способны защитить от пожара помещения площадью до 900 кв. м в соответствии с российскими нормами пожарной безопасности. Если же принять во внимание соответствие ИП 212-125 / 126 европейскому стандарту EN54, то один такой лучевой извещатель может контролировать площадь до 1500 кв. м, конечно, если это не противоречит действующим требованиям. Опыт эксплуатации противопожарных систем показывает, что 85% помещений, где устанавливаются так называемые «лучевики» имеют протяженность менее 100 м. Иными словами, имея дальность действия от 5 до 100 м, линейные пожарные извещатели System Sensor являются наиболее эффективными устройствами для защиты большинства современных зданий от пожара.

Два адаптивных и четыре фиксированных порога чувствительности
Однокомпонентные лучевые устройства серии 6500 предоставляют установщику возможность выбора одного из двух адаптивных уровней чувствительности (30-50% и 40-50%), что позволяет избежать ложных срабатываний устройств в сложных условиях эксплуатации, сохранив при этом их чувствительность к дыму. Работая в дежурном режиме, лучевые извещатели автоматически учитывают медленные изменения оптической плотности среды в рамках заданных значений чувствительности в течение назначенного отрезка времени (например, рабочего дня). Помимо этого, извещатели пожарные ИП212-125 / 126 позволяют назначить один из четырех фиксированных порогов чувствительности: 25%, 30%, 40% и 50% затухания ИК-луча.

Контроль наличия электропитания и индикация текущего состояния
В рабочем режиме реле «Неисправность», встроенное в лучевые детекторы находится под напряжением и отслеживает наличие электропитания, что устраняет необходимость подключения дополнительных контролирующих реле. Для индикации своего текущего состояния лучевые извещатели System Sensor оснащены тремя светодиодами разных цветов: зеленый индицирует дежурный режим, желтый – неисправность, а красный – пожар. Кроме того, при обнаружении задымления в ИП212-125 / 126 автоматически замыкаются контакты реле «Пожар» и извещатель пожарный лучевой направляет соответствующий сигнал на ПКП системы пожарной сигнализации.

Возможность дистанционного тестирования ИП212-126 с помощью выносного пульта
Все линейные извещатели 6500RS компании System Sensor имеют функцию дистанционного тестирования оптического канала между приемопередатчиком и рефлектором. Для этого в лучевой извещатель встроен серводвигатель и калиброванный фильтр, которые имитируют задымление без создания искусственного очага возгорания или использования аттенюатора (электронного устройства, по действию противоположного усилителю сигнала). Для дистанционного тестирования лучевой пожарный датчик комплектуется выносным пультом System Sensor 6500RTS-KEY, который дополнительно измеряет уровень запыленности светофильтра приемопередатчика.

Технические характеристики на лучевые извещатели SystemSensor ИП212-125 (6500R) и ИП212-126 (6500RS)

Параметры	Значения
Дальность	5 – 70 м 70 – 100 м при использовании дополнительных рефлекторов
Чувствительность: Уровень 1 Уровень 2 Уровень 3 Уровень 4 Адаптивный уровень 1 Адаптивный уровень 2	25% затухания 30% затухания 40% затухания 50% затухания от 30% до 50% от 40% до 50%
Допустимое отклонение	детектор: ± 0,5° рефлектор: ± 10°
Время выдачи сигнала: Пожар Неисправность	20 сек типовое 30 сек типовое
Время подтверждения сигнала: Пожар (после сброса по питанию) Время сброса (по питанию) Время перехода в дежурный режим	не более 5 с не более 0,3с не более 60с
Напряжение питания лучевого извещателя	от 15 до 32 В
Ток в дежурном режиме	17 мА при 24 В
Ток в режиме «Пожар»	38,5 мА при 24 В
Ток в режиме «Неисправность»	8,5 мА при 24 В
Ток в режиме «Тест»	500 мА, пиковый
Релейные контакты	0,5 А при =30В
Выход выносного индикатора: Напряжение Ток Ограничение резистором	от 15 до 32 В от 6 до 15 мА 2,2 кОм
Диапазон юстировки детектора	±10° по горизонтали и вертикали
Сечение проводников	от 0,33 мм2 до 3,1 мм2
Габариты (без передней панели)	229 х 178 х 84 мм
Габариты извещателя (с передней панелью)	253 х 193 х 84 мм
Вес (в упаковке)	1,77 кг
Диапазон рабочих температур	– 30 °С…+ 55 °С
Допустимая относительная влажность	10%… 93% (без конденсации)
Степень защиты оболочки	IP54
Срок гарантии производителя	3 года

Основные технические характеристики и цены на дымовые лучевые извещатели System Sensor ИП212-125 (6500R) и ИП212-126 (6500RS) приведены в подразделе «лучевые извещатели» каталога оборудования ОПС. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции и гарантийного обслуживания оборудования.

Для получения более подробной информации на лучевые извещатели пожарные ИП212-125 (6500R) и ИП212-126 (6500RS) производства System Sensor, а также на другие устройства для неадресных систем пожарной сигнализации этой марки обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования System Sensor.

назначение, устройство, принцип действия, виды

Опасность возгорания может угрожать как производственным, так и бытовым помещениям. Для предотвращения ущерба и  других последствий от возгораний в жилых домах и на производственных объектах устанавливаются системы пожарной сигнализации. Важнейшей единицей контроля в системе является датчик пожарной сигнализации (извещатель пожарный), особенности и назначение которого мы и рассмотрим в данной статье.

Назначение

Датчики, они же извещатели, предназначены для извещения о возникновении пожара, от чего и происходит их название. В сравнении с другими видами измерительных приборов противопожарные датчики предназначены для обнаружения любых признаков пожара на начальных этапах его проявления. Затем информация о появлении признаков возгорания подается на блок управления или выводится на пульт оператора. На основании переданных данных программа либо дежурный  принимает решение о локализации очага и последующего гашения, возможного отвода продуктов горения, вывода персонала из опасной зоны, эвакуации предприятия и т.д.

Датчики пожарной сигнализации располагаются во всех помещениях защищаемого объекта. В зависимости от типа, устройства и принципа действия будет отличаться их количество и место установки. Практически все типы устройств рассчитаны на взаимодействие с факторами, сопровождающими процесс горения или его начальные этапы до появления огня.

Устройство и принцип действия

На практике реагирование датчика может осуществляться за счет появления дыма, повышения температуры, выделения определенных газов. Существуют устройства, реагирующие только на одну величину или сразу на несколько. Последний вариант более практичный, так как охватывает несколько факторов. Для примера рассмотрим устройство такого датчика.

Устройство пожарного извещателя

Конструктивно датчик пожарной сигнализации состоит из таких составляющих:

• Корпус – предназначен для защиты электронных устройств от оседания пыли, которая может повлиять на точность измерений и реагирования.
• Оптический сенсор – представляет собой фотоприемник, реагирующий на изменение степени освещенности.
• Тепловой сенсор – фиксирует изменения температуры в соответствующей области или сегменте.
• Сенсор содержания CO, CO2 – контролирует процент содержания угарного газа и двуокиси углерода, как неотъемлемых составляющих продуктов тления и горения.
• Инфракрасный сенсор – предназначен для фиксации светового излучения в определенной области.

Принцип действия рассмотрим на примере начального этапа возгорания до появления дыма и огня, непосредственно в зоне действия пожарного извещателя. Допустим, в очаге начнет повышаться температура, теплые воздушные массы поднимаются вверх, к месту установки датчика пожарной сигнализации, а холодный воздух опустится вниз, как показано на рисунке ниже:

Принцип действия пожарного извещателя

В этом случае резкое нарастание температуры определится тепловым сенсором, который и подаст информацию о начале возгорания. В случае появления открытого пламени на инфракрасное излучение первым среагировал бы инфракрасный сенсор. Более подробно разновидности датчиков пожарной сигнализации мы рассмотрим далее.

Разновидности

Первые устройства для извещения о пожаре возникли более ста лет назад. За это время они претерпели весомую эволюцию, как в части конструктивных особенностей, так и относительно принципа действия. В соответствии с п.4.1 ГОСТ Р 53325-2012  все пожарные извещатели подразделяются на несколько категорий. В зависимости от способа приведения в действие они могут быть автоматическими или ручными.

Если рассматривать пожарный извещатель в зависимости от контролируемого им фактора, то их можно разделить на:

• тепловые;
• дымовые;
• пламени;
• газовые;
• комбинированные.

Помимо вышеперечисленных критериев в соответствии с п. 4.1.1.4 ГОСТ Р 53325-2012 допускается применять и другие признаки для классификации.

По способу передачи данных датчики могут быть пороговыми и аналоговыми. В зависимости от вида реакции на оцениваемый датчиком фактор пороговые модели могут быть максимальными, дифференциальными или смешанными.

В зависимости от состояния среды, в которой датчик контролирует пожарный фактор, они подразделяются на:

• для контроля газообразных сред– классический вариант, применяемый в помещениях;
• для обнаружения признаков пожара в жидкой среде;
• для слежения за состоянием сыпучей среды – устанавливаются датчики погружного типа;
• для контроля состояния твердых тел – сам сенсор располагается непосредственно на поверхности.

В зависимости от охвата контролируемой области пожарные извещатели могут быть точечными, линейными или многоточечными. По способу питания электроснабжение может осуществляться через шлейф, отдельный провод или посредством автономного источника. Также, срабатывание датчика пожарной сигнализации может производиться от одного действия (класс А) или нескольких действий (класс В).

В зависимости от способа реализации связи датчика с приемо-контрольным прибором  пожарные извещатели подразделяются на:

• проводные;
• оптико-волоконные;
• радиоканальные;
• комбинированные.

В ключе вышеизложенной классификации наиболее интересной является деление по контролируемому фактору. На практике используются модели как с одним  параметром для анализа, так и сразу с несколькими. Поэтому рассмотрим каждый из типов более детально.

Тепловые

Тепловые устройства реагируют на повышение температуры воздуха, поэтому их размещают непосредственно у потолка, где процесс нагревания воздуха проявляет себя наиболее быстро. Использование данного типа датчика пожарной сигнализации актуально для помещений с загазованной, запыленной или задымленной атмосферой, где применение других видов невозможно. Наиболее простой пример – это термостат, в составе которого применяется сплав Вуда, реагирующий на нагревание. При изменении температуры, он деформирует пружинный контакт, за счет чего передается сигнал на основную контактную группу.

Тепловой пожарный извещатель

Тепловые извещатели подразделяются на устройства многоразового и одноразового использования. Первые из них после срабатывания вновь вводятся в работу и продолжают выполнять свои функции. Вторые, наоборот, срабатывая, приходят в негодность и подлежат замене. Недостатком такой модели можно назвать помещение с высоким потолком или материалы, не выделяющие тепла при горении.

Дымовые

В соответствии с п.3.11 ГОСТ Р 53325-2012 представляет собой датчик. реагирующий на появление продуктов горения твердых или  жидких материалов в окружающем пространстве. В отличии от тепловых, способны отреагировать на дым еще до серьезного развития очага возгорания. В зависимости от способа улавливания дыма данная категория пожарных извещателей подразделяется на оптические и ионизационные.

Дымовой пожарный извещатель

Первый вариант основан на подаче светового импульса в контролируемую область. При возникновении дымовой преграды в атмосфере воздуха луч прервется и отразится. Поэтому по способу фиксации оптические датчики пожарной сигнализации могут быть точечными, которые улавливают отраженный сигнал и линейными – где луч проходит от излучателя к приемнику.

Ионизационные осуществляют забор воздуха через камеру вентиляции. В специальной камере содержаться активные частицы, которые при появлении дыма вступят с ним в реакцию.

Датчики пламени

В соответствии с п.3.18 ГОСТ Р 53325-2012 это автоматическое устройство, которое реагирует на возникновение электромагнитных излучений, выделяемых пламенем или тлеющим очагом. Так как в процессе горения пламя или тлеющий очаг выделяют большое количество светового излучения, данный тип пожарных извещателей призван зафиксировать таковые. Применяются на крупных объектах, где температурный режим сложно проконтролировать, а дым может раствориться в общем объеме воздушных масс.  По типу контролируемого спектра излучения бывают инфракрасными, ультрафиолетовыми, видимыми или электромагнитными.

Пожарный извещатель пламени

Газовые

Как правило, такие устройства оценивают наличие угарного газа CO в атмосфере воздуха, но могут анализировать и другие химические вещества. В соответствии с п.3.10 ГОСТ Р 53325-2012 – это извещатель, контролирующий изменение химических компонентов окружающей среды. Актуальны для объектов со специфическим оборудованием, с наличием газовых установок, котлов, бойлеров и т.д.

Ручные

Является наиболее простым в активации, так как приводится в действие человеком. Конструктивно выполняются в виде кнопки или рычажка, закрытого стеклом или пластиковым окошком. В случае выявления пожара стекло разбивается и нажимается кнопка, о чем поступает сигнал на центральный диспетчерский пункт. Основным недостатком такого типа является необходимость постоянного контроля со стороны человека.

Ручной пожарный извещатель

Автономные

Автономные датчики пожарной сигнализации работают от независимого источника питания и способны реагировать на возгорание даже в случае отключения электроэнергии. Дополнительно комплектуются оповещателем, поэтому способны самостоятельно оповестить о возгорании. Они должны использоваться для жилых помещений и кухонь в многоквартирных домах в соответствии с п.7.3.5 СП 54.13330.2016. При необходимости их объединяют в системы, расположенные как в одной, так и в смежных комнатах.

Автономный пожарный извещатель

Схема подключения

Для подключения датчика пожарной сигнализации, как правило, используются две пары контактов. Одна из которых предназначена для подачи питания на сенсор, а вторая для съема показаний с контактной группы. Пример объединения группы из четырех извещателей, подключенных по такой схеме приведен на рисунке ниже:

Схема подключения пожарного извещателя

Установка

Предпочтительным местом для установки датчика пожарной сигнализации является потолок помещения. Так как с верхней точки проще всего контролировать факторы возгорания. Исключение составляют объемные помещения – производственные цеха, ангары, складские помещения и прочие, где из-за большой площади и высокого потолка обрабатывать данные проще со стены. В среднем выбирается способ покрытия площади из расчета один сенсор на 30 м², но эта цифра может варьироваться в зависимости от типа извещателя и факторов окружающей среды.

Как выбрать?

Чтобы определиться с выбором конкретной модели датчика пожарной сигнализации мы рассмотрим наиболее актуальные критерии.

По принципу действия:

• Тепловые датчики– отличаются демократичной ценой, неприхотливостью в работе, но недолговечны и характеризуются низким порогом срабатывания;
• Оптические  датчики- характеризуются высоким порогом срабатывания, но требуют постоянной чистки и ухода;
• Ионизационные датчики– являются долговечными с высоким порогом срабатывания. В то же время, являются дорогостоящими и требуют постоянного обслуживания в процессе работы;
• Комбинированные датчики– наилучший вариант, поскольку оценивает состояние объекта сразу по нескольким параметрам.

Точечные приборы наилучшим образом подходят для жилого пространства, а для больших площадей потребуются линейные модели. Заметьте, что в помещениях с особой опасностью возгорания, актуально устанавливать аспирационные датчики из-за их быстродействия.

При выборе датчиков пожарной сигнализации для неразветвленной цепи можно использовать неадресные модели. Но в случае наличия ряда комнат, офисов или отделений, разветвленной структуры объекта, лучше устанавливать адресные датчики. Которые будут привязаны к конкретной позиции.

Адресные пожарные извещатели в разветвленной схеме

Список использованной литературы

1. О. М. Лепешкин, В. В. Копытов, А. П. Жук «Комплексные средства безопасности и технические средства охранно-пожарной сигнализации» 2009
2. Синилов В.Г. «Системы охранной, пожарной и охранно-пожарной сигнализации» 2004
3. М.М. Любимов, С.В. Собурь «Пожарная и охранно-пожарная сигнализация. Проектирование, монтаж, эксплуатация и обслуживание: Справочник» 2014
4. А.А. Навацкий «Производственная и пожарная автоматика» 2005

Лучшие детекторы дыма и угарного газа в 2021 году

Большинство детекторов дыма и угарного газа выглядят одинаково, поэтому вы можете подумать, что они в основном — это одинаково. Если они сертифицированы испытательной организацией, такой как Underwriters Laboratories (UL) или Intertek Electrical Testing Labs (ETL), они должны работать нормально, верно? Не совсем.

«Нам необходимо протестировать детекторы, потому что некоторые из них не могут обнаруживать CO, и есть различия в том, как быстро разные модели реагируют на CO», — говорит Берни Дейтрик, инженер по тестированию детекторов дыма и CO из Consumer Reports.«Я никогда не тестировал модель, которая не прошла бы наши тесты на огнестойкость и дымность, и меня обнадеживает то, что такие критически важные устройства действительно работают».

Способность детектора обнаруживать окись углерода может означать разницу между жизнью и смертью. По данным CDC, ежегодно более 400 американцев умирают от случайного отравления угарным газом, и около 50 000 американцев попадают в отделения неотложной помощи.

В лаборатории мы подвергаем детекторы действию как пылающего огня, так и тлеющего, дымного огня, чтобы увидеть, насколько хорошо они обнаруживают дым и огонь.Что касается сигналов тревоги по CO, мы подвергаем их точному воздействию высоких уровней CO (400 частей на миллион) и низких уровней CO (100 частей на миллион), чтобы увидеть, насколько точно и как быстро они обнаруживают смертоносный угарный газ. А для автономных детекторов CO мы также проверяем точность уровней CO, которые они либо отображают на своих экранах, либо читают вслух с помощью голосовых сообщений.

При совершении покупок обращайте внимание на источник питания каждого детектора: как правило, детекторы питаются от батарей, подключены к электросети или подключены к розетке. Детекторы с батарейным питанием можно разместить где угодно и работать от сменных батарей (обычно 9-вольтных или AA) или герметичных литиевых батарей, срок службы которых составляет 10 лет.Для проводных детекторов требуется специальная проводка для питания, которая обычно встречается только в новых или отремонтированных домах. Вставные извещатели получают постоянный поток энергии от розетки. Как в проводных, так и в подключаемых извещателях используется резервная батарея, которая возьмет на себя работу в случае отключения электроэнергии. Резервные батареи необходимо заменять ежегодно.

Чтобы определить нужный тип, снимите домашние извещатели с их креплений. Если к ним подключены провода, которые уходят в стену или потолок, вам понадобятся проводные извещатели.Если проводов нет, нужны детекторы с батарейным питанием.

Ниже представлены лучшие детекторы дыма и угарного газа из наших тестов. Вы найдете автономные детекторы дыма, автономные детекторы CO, комбинированные детекторы дыма CO и интеллектуальные детекторы дыма CO, которые могут отправлять оповещения на ваш смартфон. Для каждого типа металлоискателя есть датчики с проводным подключением и батарейным питанием.

Чтобы ознакомиться со всеми протестированными нами моделями, ознакомьтесь с рейтингом наших детекторов дыма и угарного газа. А если вам нужна помощь в выборе правильных типов детекторов для вашего дома, ознакомьтесь с нашим руководством по покупке детекторов дыма и угарного газа.

Универсальные инструменты безопасности MIC3510SB Детекторы дыма и угарного газа

Универсальные инструменты безопасности MIC3510SB является частью Программа испытаний детекторов дыма и угарного газа в Потребительские отчеты.В наших лабораторных испытаниях комбинированные детекторы дыма и угарного газа такие модели, как MIC3510SB, оцениваются по нескольким критериям, например перечислено ниже.

Высокий уровень CO При высоком уровне CO реакция модели на CO в воздухе составляет примерно 400 частей на миллион.

Низкий уровень CO Низкие уровни CO определяют реакцию модели на CO в воздухе примерно на 100 ppm.

Пылающий огонь Пылающий огонь — это ответ на огонь с небольшим количеством дыма.

Четыре различных типа пожарных извещателей

Знаете ли вы, что на самом деле существует четыре разных типа извещателей, которые используются для определения наличия пожара? Лучший способ определить, какой вид является правильным выбором для вашего бизнеса или здания, — это понять различия между ними.

Четыре типа пожарных извещателей: ионизационные / фотоэлектрические, фотоэлектрические, ионизационные и тепловые.Различия между этими четырьмя типами заключаются в том, как они обнаруживают огонь: тепло, очевидно, вызывается температурой, а остальные три — дымом.

• Ионизация — детекторы дыма ионизации на самом деле имеют постоянный электрический ток, проходящий между двумя металлическими пластинами внутри устройства. Электрический ток прерывается, когда дым попадает в камеру устройства и вызывает тревогу. Этот тип извещателя отлично подходит для быстрого выявления быстро возгорания.
• Фотоэлектрические — Фотоэлектрические детекторы работают аналогично ионизационным детекторам, но с лучом света вместо электричества. Когда дым попадает в камеру, световой луч рассеивается, что вызывает срабатывание сигнализации. Этот тип устройств лучше подходит для обнаружения небольших возгораний, чем ионизационный детектор. Они известны своей высокой надежностью и редко вызывают ложные срабатывания.
• Тепло — Тепловые извещатели работают, обнаруживая повышение температуры воздуха, вызванное пламенем. Хотя известно, что эти извещатели вызывают несколько ложных срабатываний, они имеют более длительное время реакции, чем другие извещатели дыма.Ложные тревоги могут срабатывать в зданиях, которые являются чрезмерно запотевшими, пыльными или влажными и лучше всего подходят для зданий, которые не используются постоянно, например складов или складских помещений.
• Ионизационный / фотоэлектрический — Любимый многими профессионалами комбинированный ионизационный и фотоэлектрический дымовой извещатель считается многими лучшим типом извещателя. Эти устройства содержат оба типа дымовых извещателей (не тепловых) в одном блоке, чтобы гарантировать, что любое присутствие дыма будет обнаружено как можно скорее.

Знаете ли вы, какой тип пожарного извещателя лучше всего подходит для вашего бизнеса? Не волнуйтесь — вам не обязательно! Профессионалы A Total Solution, Inc. готовы помочь вам разработать идеальную систему противопожарной защиты для ваших нужд. Свяжитесь с нами сегодня, чтобы назначить БЕСПЛАТНУЮ консультацию!

Установка и обслуживание дымовой сигнализации

Правильная установка дымовых извещателей и проверка их исправности — важный шаг к защите вашего дома и семьи от пожара.

Важно, чтобы в вашем доме было достаточно дымовых извещателей. Исследования пожаров показали, что с современной мебелью пожары могут распространяться гораздо быстрее, чем в прошлом, когда использовалось больше натуральных материалов. По этой причине наличие достаточного количества правильно расположенных дымовых извещателей необходимо для максимального увеличения доступного времени эвакуации. В течение многих лет NFPA 72, Национальный кодекс пожарной сигнализации и сигнализации, требовал, чтобы дымовые извещатели устанавливались как минимум внутри каждой спальной комнаты (даже в существующих домах) в дополнение к их требованию вне каждой спальной зоны и на каждом уровне дома.(Для больших домов требуются дополнительные дымовые извещатели.) Дома, построенные в соответствии с более ранними стандартами, часто не соответствуют этим минимальным требованиям. Домовладельцы и правоохранительные органы должны осознавать, что потребности в обнаружении изменились с годами, и предпринять активные действия, чтобы обеспечить наличие в каждом доме достаточного количества дымовых извещателей.

Установка дымовой сигнализации

• Выбирайте дымовые извещатели, имеющие маркировку признанной испытательной лаборатории.
• Установите дымовые извещатели в каждой спальне, вне каждой спальной зоны и на каждом уровне дома, включая подвал.
• На уровнях без спален установите сигнализацию в гостиной (или берлоге, или семейной комнате), или рядом с лестницей на верхний уровень, или в обоих местах.
• Дымовая сигнализация, установленная в подвале, должна быть установлена ​​на потолке внизу лестницы, ведущей на следующий уровень.
• Дымовые извещатели следует устанавливать на расстоянии не менее 10 футов (3 метров) от кухонного оборудования, чтобы свести к минимуму ложные срабатывания сигнализации при приготовлении пищи.
• Установите дымовые извещатели высоко на стенах или потолках (помните, что поднимается дым).Настенные сигнализаторы следует устанавливать на расстоянии не более 12 дюймов от потолка (до верха сигнализации).
• Если у вас наклонные потолки, установите сигнализацию в пределах 3 футов от пика, но не в пределах пика (четыре дюйма ниже пика).

  Рисунок A.29.8.3.1 из NFPA 72, Национальный кодекс пожарной сигнализации и сигнализации (издание 2013 г.).
• Не устанавливайте дымовые извещатели возле окон, дверей или воздуховодов, где сквозняки могут мешать их работе.
• Никогда не красить дымовые извещатели. Краска, наклейки или другие украшения могут помешать работе сигнализации.
• Для лучшей защиты соедините все дымовые извещатели между собой. Когда срабатывает одна дымовая пожарная сигнализация, срабатывают все. Соединение может быть выполнено с использованием проводной проводки или беспроводной технологии.
• При установке соединенных между собой дымовых извещателей важно, чтобы все извещатели были от одного производителя. Если сигналы тревоги несовместимы, они могут не звучать.
• Есть два типа дымовой сигнализации — ионизационная и фотоэлектрическая.Ионизационная дымовая сигнализация, как правило, более чувствительна к горящим пожарам, а фотоэлектрическая дымовая сигнализация обычно более чувствительна к тлеющим пожарам. Для лучшей защиты рекомендуется использовать оба типа сигнализации или комбинацию ионизационно-фотоэлектрической сигнализации, также известную как сигнализация с двумя датчиками дыма.
• Сохраните инструкции производителя для справки.

Проверка дымовой сигнализации

• Дымовая сигнализация должна обслуживаться в соответствии с инструкциями производителя.
• Проверяйте дымовые извещатели не реже одного раза в месяц с помощью кнопки тестирования.
• Убедитесь, что все в доме понимают звук дымовой пожарной сигнализации и знают, как среагировать.
• Следуйте инструкциям производителя по очистке, чтобы дымовая сигнализация работала нормально. Инструкции включены в комплект или их можно найти в Интернете.
• Дымовые извещатели с незаменяемыми 10-летними батареями рассчитаны на работу до 10 лет.Если сигнализация издает звуковой сигнал, предупреждая, что батарея разряжена, немедленно замените всю дымовую сигнализацию.
• Дымовые извещатели с любым другим типом батареи нуждаются в новой батарее не реже одного раза в год. Если этот сигнал тревоги раздается, предупреждая, что батарея разряжена, немедленно замените батарею.
• При замене батареи следуйте списку батарей производителя на обратной стороне будильника или инструкциям производителя. Инструкции производителя относятся к батареям (марки и модели), которые необходимо использовать.Дымовая пожарная сигнализация может не работать должным образом, если используется аккумулятор другого типа.

---

Связанные между собой дымовые извещатели повышают безопасность

В исследовании Комиссии по безопасности потребительских товаров (CPSC) домашних хозяйств с любыми пожарами, включая пожары, при которых пожарная служба не вызывалась, взаимосвязанные дымовые извещатели с большей вероятностью сработали и предупредили жителей о пожаре. ¹ Люди могут узнать о пожаре, не услышав дымовой пожарной сигнализации.

• Когда дымовые извещатели (связанные или нет) были на всех этажах, они срабатывали в 37% пожаров и предупреждали жителей в 15%.
• Когда дымовые извещатели были не на всех этажах, они срабатывали только в 4% пожаров и оповестили жителей только в 2%.
• В домах, в которых были соединены дымовые извещатели, они срабатывали в половине (53%) пожаров и оповестили людей в четверти (26%) пожаров.

1 Майкл А. Грин и Крейг Андрес. Национальное выборочное обследование незарегистрированных пожаров в жилых домах 2004–2005 гг. Комиссия США по безопасности потребительских товаров, июль 2009 г.

Детекторы дыма | Шейкер-Хайтс, Огайо

Детекторы фотоэлектрического типа необходимы в качестве первичной сигнализации для каждого необходимого места при замене или добавлении детекторов дыма во всех жилых домах в Шейкер-Хайтс.Фотоэлектрическая дымовая сигнализация менее подвержена ложным срабатываниям при приготовлении пищи и пара. Он также быстрее реагирует на тлеющие пожары, которые вызывают наибольшее количество травм и смертей в жилых домах.

Типы питания

Ниже приведен список типов питания в домашних детекторах дыма:

• Использует 9-вольтовую батарею.
• Электропитание может длиться до 10 лет с аккумулятором с длительным сроком службы.
• Подключено к дому. Электроснабжение 110 вольт (с резервным аккумулятором).
• Детекторы аккумулятора легко доступны и могут быть установлены домовладельцем или арендатором.Проводные извещатели должны быть установлены квалифицированным электриком.

Типы сенсоров

• В детекторах дыма используются три типа сенсорной технологии: фотоэлектрическая, ионизационная и комбинированная или сдвоенная, в которой оба сенсора объединены в один детектор. В Shaker Heights требуются фотоэлектрические детекторы.
• Детекторы дыма должны иметь этикетку утвержденного испытательного агентства ( UL или FM ).

Расположение

Детекторы дыма должны быть размещены на каждом уровне дома, включая подвал, за пределами каждой спальной зоны.Мы также рекомендуем установить детектор дыма в каждой спальне. При желании вы можете использовать любой из двух других типов детекторов вместе с фотоэлектрическим детектором.

Извещатели следует устанавливать на потолке или высоко на стене (поднимается дым). Всегда следуйте инструкциям производителя. Дополнительные дымовые извещатели могут быть добавлены для повышения вашей защиты. К многоквартирным домам предъявляются дополнительные требования.

Тестирование и обслуживание

• Ежемесячно проверяйте каждый детектор, нажимая кнопку.
• Заменяйте 9-вольтовые батарейки в извещателях два раза в год. (Помните: замените часы, замените батареи.)
• Если будильник «чирикает», предупреждая, что батарея разряжена, немедленно замените батарею.
• Замените детектор батарей с длительным сроком службы по истечении рекомендованного срока службы, максимум 10 лет или раньше, если он не работает должным образом.
• Замените все детекторы, включая детекторы с жестким проводом, когда им исполнится 10 лет или раньше, если они не работают должным образом.
• Не реже одного раза в год пылесосить пыль или паутину, скопившуюся в дымовых извещателях.

Дополнительные советы

• Рассмотрите возможность установки взаимосвязанных детекторов (проводных или беспроводных). Когда срабатывает один детектор, срабатывает каждый детектор во всем доме.
• В случае ложного срабатывания сигнализации никогда не извлекайте аккумулятор и не отключайте источник питания. Просто отведите дым или пар от извещателя до тех пор, пока не прекратится срабатывание сигнализации.
• Если ваш детектор устанавливает подрядчик или поставщик, убедитесь, что вам предоставлены инструкции производителя.
• Детекторы дыма и батареи бесплатно предоставляются жильцам, которые не могут себе их позволить, а пожарная служба устанавливает детекторы дыма для жителей, которым требуется помощь. Департамент также дает рекомендации по правильному размещению детекторов в вашем доме.

Детекторы дыма являются одним из компонентов полного плана эвакуации из дома. Составьте план и практикуйте его.

Подготовка вашего дома к проверке дымовой и углекислотной сигнализации

В каждом доме необходима работающая сигнализация дыма и угарного газа

В каждом доме должна быть исправная дымовая сигнализация и сигнализация CO.У вас должен быть сертификат соответствия, подтверждающий, что ваши датчики дыма и CO соответствуют определенным стандартам, когда вы продаете или передаете дом. Эта страница поможет вам определить, соответствуют ли ваши будильники требованиям или их необходимо заменить, а также как получить сертификат соответствия.

1. Узнайте, когда был построен ваш дом и когда было выдано последнее разрешение на строительство для любых ремонтных работ. Если вы не знаете, позвоните в местный строительный отдел.
2. Позвоните в местную пожарную службу, чтобы назначить проверку, как только у вас будет дата закрытия.Департамент выдаст сертификат соответствия, если ваши сигнализации пройдут проверку. Выполните следующие действия, чтобы убедиться, что ваш дом пройдет проверку:
3. Используя дату постройки вашего дома и дату выдачи последнего разрешения на строительство, определите требования к дымовой и CO-сигнализации для вашего дома. Эти требования перечислены по дате в Руководстве по требованиям к дыму и углекислому газу штата Массачусетс при продаже жилья на одну или две семьи .
4. Укажите расположение всех сигнализаторов дыма и CO в вашем доме.Определите возраст каждого будильника. Дата изготовления проштампована на передней или задней части большинства сигнализаций. Если вам нужно вынуть сигнализацию из кронштейна, чтобы получить информацию, не забудьте заменить сигнализацию, когда закончите. Если на сигнале тревоги нет даты, значит, срок его действия истек, и его необходимо заменить.
5. Сравните имеющиеся у вас сигнализации и требования к вашему дому, чтобы определить, нужно ли вам заменить любую или все сигнализации в вашем доме.
6. Если ваши датчики дыма и / или CO не соответствуют требованиям вашего дома и нуждаются в замене, вы можете приобрести и установить новое оборудование самостоятельно или нанять кого-нибудь для этого.Возможно, вам понадобится электрик для замены проводной сигнализации.
7. Дымовые извещатели с батарейным питанием, которым более 10 лет, или с истекшим сроком годности, должны быть заменены извещателями с 10-летними герметичными неперезаряжаемыми незаменяемыми батареями. Они должны быть фотоэлектрическими и иметь функцию отключения звука, чтобы отключить ложную тревогу.
8. После того, как ваши новые датчики дыма и CO будут установлены, проверьте их.

Местная пожарная служба взимает плату за осмотр и получение сертификата.Позвоните им для получения дополнительной информации. Если у вас есть вопросы о требованиях к вашему дому или о проверках и сертификатах, позвоните в местную пожарную службу.

Лучшие детекторы дыма в 2021 году

Наша методика тестирования

Алекс Ренни / Инсайдер

Для этого руководства я лично протестировал шесть детекторов дыма после консультации со специалистами по пожарной безопасности и строительству и проведения обширных онлайн-исследований.

Я взял интервью у Патрика Андлера, следователя по пожарам с 38-летним опытом и члена правления Arizona Burn Foundation. Эта организация — среди многих других функций — бесплатно поставляет детекторы дыма в жилые дома с низкими доходами по всей Аризоне. Я также взял интервью у Ника Яхудейна, ремонтника дома с более чем 11-летним опытом работы в Advanced Builders & Contractors.

Я также использовал свой собственный опыт установки проводных и питаемых от батарей детекторов дыма в моих собственных квартирах и доме моих родителей, а также свой опыт работы плотником в жилых домах, который часто требовал перемещения проводных устройств.

Я установил каждый детектор дыма и тестировал его три раза в день в течение трех дней. Я выполнил базовое техническое обслуживание в соответствии с инструкциями производителя (обычно просто нажав кнопку «тест»), а затем дважды опрыскал устройства аэрозольным спреем, имитирующим настоящий дым. Большинство детекторов дыма не срабатывают после однократного распыления, поэтому вам потребуется два трехсекундных распылителя, чтобы их активировать. Я обнаружил, что это относится к каждому тестируемому мной устройству, за исключением First Alert SA320, который активировал сигнал тревоги после всего лишь одного распыления.

Я разбил эти тесты на весь день, чтобы дать время рассеяться спрею и детекторам вернуться к своему рабочему уровню.

Я использовал несколько критериев для сравнения блоков во время тестирования.

Установка: Я установил каждый детектор дыма на моем потолке в соответствии с прилагаемыми инструкциями производителя, подсчитывая, сколько времени это заняло, и отмечая, насколько полезными или подробными были эти инструкции.За исключением фиксированного первого оповещения, все устройства использовали практически одинаковую процедуру монтажа, но я не забыл отметить любые различия.

Внешний вид: Я обратил внимание на размер, вес, отделку и общий вид каждого дымового извещателя после установки устройств на белом потолке.

Специальные функции безопасности: Я протестировал и оценил дополнительные функции безопасности каждого детектора дыма, такие как голосовые или световые уведомления, предотвращение удаления и многое другое. Например, несмотря на то, что все модели, которые я тестировал, имели какой-то компонент визуальной сигнализации, сверхяркий светодиод X-Sense SD01 был гораздо более эффективным по сравнению с остальными и мог быть полезен для людей с потерей слуха.Простые голосовые команды Nest Protect могут подойти тем, кто может запутаться или дезориентироваться из-за сирены одиночного сигнала тревоги других моделей.

Operation: На протяжении всего тестирования я следил за каждым режимом, предлагаемым детекторами дыма. Это включало их кнопки тестирования и отключения звука, то, как они использовали какие-либо светодиодные фонари и включали ли они обнаружение угарного газа.

Техническое обслуживание: Я обратил внимание на приблизительный срок службы каждого устройства и особенности процедуры замены батареи.
