Прокладка кабеля в земле гост: 2.3.83 — 2.3.101. Прокладка кабельных линий в земле

Прокладка кабеля в земле гост: 2.3.83 — 2.3.101. Прокладка кабельных линий в земле

Posted on

Содержание

Прокладка кабеля в земле: нормы, правила, СНИП

Один из способов наружного монтажа силовых линий – прокладка кабеля в земле. Преимущества такого способа в хорошей защищенности силовых линии от повреждения падающими деревьями, ветром, снегопадом. Кабель в грунте в меньшей степени подвержен воздействию электромагнитных излучений, источниками которого являются соседние линии электропередачи, цепи телемеханики и сигнализации железной дороги и т.п. Несмотря на то, что затраты на прокладку в грунте значительны, они оправдываются долговечностью эксплуатации и экономией средств для его обслуживания.

Правила прокладки кабеля в земле

Организации, занимающиеся прокладкой кабельных силовых линий в грунте, должны руководствоваться нормативными документами. Так, ПУЭ (правила устройства электроустановок) предписывают устройство песчаной подсыпки на дне траншеи перед укладкой кабеля и затем засыпку его слоем земли, очищенной от камней и шлака.
В том случае, если рабочее напряжение линии будет равным 36 кВ и выше, необходимо защитить ее плитами из железобетона либо керамическим кирпичом, уложенным поперек трассы.

Если глубина траншеи превышает 1 м, то для линий напряжением менее 20 кВ (за исключением городских условий) защита не обязательна. Для кабелей до 1 кВ, проложенных под землей, должна быть предусмотрена защита в местах наиболее частых раскопок.

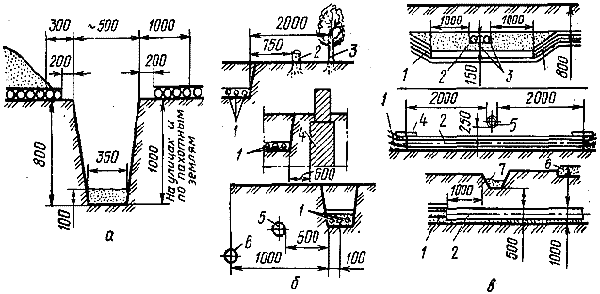

Правилами указаны нормы расстояний прокладываемых коммуникаций от соседних силовых линий, от линий связи, фундаментов зданий и в зоне зеленых насаждений. Они направлены на защиту кабельных линий электропередач от случайных повреждений и обеспечение безопасности людей.

Кроме того, должны учитываться требования СНИП (строительных норм и правил), предписывающих использование бронированных кабелей. Их покрытие должно защищать токопроводящие жилы от химических и механических воздействий. В том случае, если броня отсутствует, в качестве защиты может быть использованы асбестоцементные и трубы из поливинилхлорида. Но при устройстве перехода линии через железнодорожные путепроводы и автомобильные автомагистрали, при вводе в здания, асбестоцементные и ПВХ трубы применяются обязательно.

При этом они должны выходить за пределы пересечения не менее, чем на 1 м.

Этапы прокладки кабельных линий в грунте

Работа выполняется в следующем порядке.

  1. Выбирается трасса прокладки и производится разбивка ее на местности. Составляется проект, согласно которому земляные работы согласовываются со всеми организациями и предприятиями, чьи коммуникации могут быть в земле.
  2. С помощью землеройной техники производится рытье траншеи. В особо сложных и ответственных случаях (если рядом есть другие инженерные коммуникации) земельные работы выполняются вручную.
  3. По всей длине прокладки силовой линии на дне траншеи устраивается песчаная подсыпка. Такая подушка может быть также устроена из мелкой земли, очищенной от камней и строительного мусора.
  4. В том случае, если необходима дополнительная защита кабеля (предусмотренная проектом), укладываются асбесто-цементные или трубы из ПВХ.
  5. Кабель подготавливается к прокладке. Распаковываются барабаны и устанавливаются на кабелеукладчики. Небольшой длины — укладывают и выравнивают рядом с траншеей.
  6. Выполняется собственно прокладка силовой линии, в том числе и протяжка в трубах.
  7. При необходимости, устанавливаются соединительные муфты. Их места расположения наносятся на схему прокладки.
  8. Если предусмотрено проектом – производится защита силовой линии бетонными плитами или красным кирпичом, укладывается сигнально-предупредительная лента.
  9. Кабель засыпается слоем земли, очищенной от камней и составляется акт скрытых работ.
  10. Производятся испытания изоляции на пробой, измерения ее сопротивления и затем — полная засыпка траншеи грунтом.
  11. Устанавливаются реперные столбики и предупредительные охранные таблички.

Все работы выполняются строго в указанном порядке силами бригад, в состав которых должны входить аттестованные специалисты, обладающие необходимыми навыками и знаниями. Особое внимание следует уделять правилам техники безопасности.

Прокладка кабеля в земле

Прокладка кабеля в земле Существует несколько способов прокладки кабеля вне помещений. Одним из наиболее популярных способов является способ монтажа кабельной трассы в земле. В данной статье рассмотрим особенности данного способа прокладки кабеля в частном доме, а также для силовых кабельных линий.

Прокладка кабеля в земле на территории частного дома

При выполнении электромонтажных работ в частном доме стает вопрос об осуществлении электроснабжения различных сооружений, расположенных на его территории. Например, необходимо протянуть кабельную линию от главного распределительного щитка для питания дома, гаража или бани. Одним из способов – проложить кабель подземным способом. Прокладка кабеля в земле на территории частного дома Очень часто проложенный кабель повреждается, не прослужив и года. Для того чтобы этого не случилось, необходимо производить монтаж кабельной трассы в соответствии с правилами.
Приведем основные рекомендации, которых следует придерживаться при проведении работ по прокладке кабеля в земле. Прежде всего, необходимо выбрать оптимальную трассу для прокладки кабеля. Кабель необходимо прокладывать таким образом, чтобы он не пересекался с различными инженерными сооружениями, трубопроводами, другими кабельными линиями, на расстоянии не менее 0,6 м от сооружений, а также от деревьев, расположенных на территории земельного участка. Также следует учесть возможные нагрузки на грунт на всей трассе прокладки кабеля. Если тот или иной участок часто подвергается повышенным нагрузкам на грунт, то следует проложить кабель в обход данных участков. Большая длина трассы и соответственно прокладываемого кабеля в будущем компенсируется его большим сроком службы. Глубина прокладки кабеля должна быть не менее 0,7 м. В местах пересечения кабельной трассы с дренажными канавами, трубами, въездом для автомобиля должна быть обеспечена дополнительная защита кабеля, что обеспечивается его прокладкой в трубе.
В зависимости от местных условий, например, при пересечении с канавой, глубина прокладки кабеля должна быть увеличена. При подготовке траншеи для прокладки кабеля могут попадаться различные предметы: куски металла, камни, плиты. Если эти элементы не удалить, то они могут в дальнейшем повредить оболочку кабеля. Перед укладкой кабеля в траншею необходимо положить на дно песчаную подушку. Толщина подушки должна быть не менее 0,1 м. Следует также сказать несколько слов о прокладываемом кабеле. Кабель, который не имеет дополнительного защитного покрова, прокладывать непосредственно в земле не рекомендуется, так как он может повредиться. В таком случае необходимо обеспечить защиту кабеля от механических повреждений по всей его длине, то есть проложить кабельную линию в трубе.

Бронированный кабель для прокладки в земле ВБбШв

Бронированный кабель для прокладки в земле ВБбШв Для прокладки в земле оптимальный вариант – кабель ВБбШв (бронированный медный кабель с поливинилхлоридной изоляцией) или его аналог с алюминиевыми жилами АВБбШв.
кабель ВБбШв бронированный стальными лентами Кабель данного типа имеет дополнительную защитную оболочку, выполненную из двух стальных лент, которые его надежно защищают от грызунов, а также возможных механических повреждений в результате проседания грунта или при выполнении земляных работ в районе кабельной трассы.

Бронированный алюминиевый кабель АВБбШв

Бронированный алюминиевый кабель АВБбШв Рекомендуется прокладывать кабель цельным куском, так как наличие промежуточных соединений (муфт) значительно снижает его надежности и срок службы, так как промежуточные соединения являются наиболее уязвимыми местами кабельной линии. Если по той или иной причине отсутствует возможность прокладки цельного кабеля (например, по причине большой протяженности трассы или при отсутствии кабеля необходимой длинны), кабеля соединяют в промежуточных щитках, расположенных над землей. Данные щитки должны быть рассчитаны на установку вне помещений, то есть должны иметь соответствующую защиту корпуса от агрессивного воздействия факторов окружающей среды, в частности влаги и механических повреждений.

Прокладка кабеля в траншее

Прокладка кабеля в траншее Перед непосредственной прокладкой кабеля в траншее, необходимо убедиться в его целостности и надежности его изоляционного покрова. Для этого необходимо выполнить проверку кабеля мегомметром. Проверяется состояние изоляции между жилами кабеля, а также каждой из жил кабеля относительно внешней оболочки (брони). Нормы сопротивления изоляции для кабелей и проводов напряжением до 1000 В, используемых для прокладки электропроводки, составляют не менее 0,5 МОм. Если полученные в процессе проверки кабеля значения не менее нормированного значения, то данный кабель пригоден к эксплуатации. Также следует произвести визуальный осмотр внешней оболочки кабеля по всей длине на предмет наличия механических повреждений. Перед тем, как приступить к засыпке траншеи, следует нарисовать схему расположения трассы на участке, чтобы при необходимости вскрытия данного кабеля или проведения других земляных работ знать точное расположение кабельной трассы.
Проложенный кабель сверху покрывается небольшим слоем песка по всей длине. Далее засыпается 0,2-0,3м грунта и все это тщательно утрамбовывается. Для предотвращения повреждения проложенного кабеля при проведении земляных работ в дальнейшем, рекомендуется на данном этапе проложить в земле сигнальную ленту, наличие которой будет свидетельствовать о том, что в данном месте проложена кабельная линия.

Сигнальная лента

Сигнальная лента Заключительный этап – засыпка траншеи. Для предотвращения чрезмерной усадки грунта необходимо оставить небольшую насыпь на земле.

Прокладка силовых кабелей в земле

  Для обеспечения продолжительности срока службы кабельных линий, а также для предотвращения их повреждения, необходимо придерживаться определенных правил прокладки силовых кабелей в земле, ниже рассмотрим основные из них. Кабель прокладывается в предварительно подготовленных траншеях. Количество кабелей, прокладываемых в одной траншее, зависит от класса напряжения кабельных линий. В одной траншее можно разместить не более шести кабельных линий напряжением 6 (10) кВ или два кабеля напряжением 35 кВ. Прокладка силовых кабелей в земле Минимально допустимое расстояние между проложенными силовыми кабельными линиями напряжением 6 (10) кВ — 0,1 м, для кабелей напряжением 20 и 35 кВ – 0,25 м, линий напряжением 110 кВ и выше расстояние увеличивается до полуметра. В последнем случае монтированные линии следует в обязательном порядке разделить железобетонными плитами. Глубина прокладки кабелей напряжением до 20 кВ должна быть не менее 0,7 м (глубина увеличивается до 1 м при прокладке кабеля по пахотным землям), при напряжении 35 кВ – 1 м, 110 кВ и выше – 1,5 м. При разметке трассы прокладки кабеля необходимо соблюдать расстояние до сооружений, от которых необходимо отступить как минимум 0,6 м. То же самое касается деревьев, расстояние от которых должно быть не менее двух метров. В процессе эксплуатации кабельных линий может наблюдаться их деформация по причине естественных движений грунта, а также температурных колебаний. В связи с этим кабельные линии прокладываются с запасом. Запас кабеля обеспечивается путем прокладки кабеля по зигзагообразной трассе. Если участок кабельной трассы или трасса в целом находится в непосредственной близости с линией электропередач, то следует учитывать, что расстояние между опорой ЛЭП и кабелем должно быть не менее 1м для ВЛ до 1 кВ, 5м для ВЛ до 35 кВ, 10 м для ВЛ 110кВ и выше.

NormaCS ~ Ответы экспертов ~ Разъяснение по совместной прокладке силовых кабелей в гибкой гофрированной трубе в земле в траншее на соответствие нормам ПУЭ

На кусте скважин устанавливается автоматизированная групповая замерная установка (АГЗУ), а также блок модульной автоматизации, входящий в комплект поставки АГЗУ (БМА АГЗУ). Наша проектная организация прокладывает кабельные линии между АГЗУ и БМА АГЗУ в двух ТГГД производства АО «ДКС»: в одной ТГГД пучок силовых кабелей, во второй ТГГД пучок контрольных кабелей. Количество и сечение кабелей между АГЗУ и БМА АГЗУ выбирается согласно заводской схеме на АГЗУ.

Способ прокладки выбран в соответствии с пунктом 2.1.15 ПУЭ: «В стальных и других механически прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

  • Всех цепей одного агрегата.
  • Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом».

От заказчика поступил запрос о соответствии данного способа прокладки кабелей ПУЭ:

  • п. 2.1.1. «…Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.»;
  • п. 2.3.107. «При прокладке труб для кабельных линий непосредственно в земле наименьшие расстояния в свету между трубами и между ними и другими кабелями и сооружениями должны приниматься, как для кабелей, проложенных без труб (см. 2.3.86)…»;
  • п. 2.3.86. «При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее 100 мм между силовыми кабелями до 10 кВ…».

Считаем, что пункт 2.1.1 не распространяется на кабели, проложенные в земле в трубе, а относится только к кабелям, проложенным непосредственно в земле (без трубы, лотка и прочего). Требуется разъяснение по совместной прокладке силовых кабелей пучком в одной гибкой гофрированной двустенной трубе (ТГГД) в земле в траншее на соответствие нормам ПУЭ.

ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

  • легкая гофрированная;
  • тяжелая гофрированная;
  • безгалогеновая;
  • гладкостенная жесткая;
  • двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

SDR 9SDR 11SDR 13,6SDR 17SDR 17,6SDR 21SDR 26
Наружный диаметр в ммТолщина стенки в мм
162,0
202,32,0
252,82,32,0
323,632,42,0
404,53,732,42,0
505,64,63,732,42
637,15,84,73,83,632,5
758,46,85,64,54,33,62,9
9010,18,26,75,45,24,33,5
11012,3108,16,66,35,34,2
1251411,49,27,47,164,8
14015,712,710,38,38,06,75,4
16017,914,611,89,59,17,76,2
18020,116,413,310,710,28,66,9
20022,418,214,711,911,49,67,7
22525,220,516,613,412,810,88,6
25027,922,718,414,814,211,99,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2)Диаметр трубы (мм)Количество проводов (шт.)
95 и больше63/633/2
7063/50/633/2/4
5050/50/63/633/2/5/4
3550/40/63/503/2/5/4
2540/32/50/503/2/5/4
1632/32/40/403/2/5/4
1032/25/40/323/2/5/4
625/20/32/323/2/5/4
420/20/25/253/2/5/4
2,516/16/25/203/2/5/4
1,516/16/20/203/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в ммВнутренний диаметр, приведенный в ммДлина в бухте (м)
6350,615
5039,615
4031,215
3224,325
2518,350
2014,1100
1610,7100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

  1. Допускается работа ПНД труб при температурах до -30 °С.
  2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
  3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
  4. Важно обеспечить при монтаже герметичность точек соединения.
  5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

  • намечается расположение кабеля;
  • фиксируется труба;
  • выполняется протяжка кабеля;
  • конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

  • выполняется разметка и выкапывается траншея нужной глубины;
  • в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
  • протягивается и укладывается без натяжения кабель;
  • труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

  • выполняется бурение пилотной скважины;
  • скважина расширяется;
  • устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

Как необходимо практически исполнять соединения электрических проводов до 1000 В различного сечения (1,5 – 10мм2)?

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

  1. Всех цепей одного агрегата.
  2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
  3. Цепей, питающих сложный светильник.
  4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
  5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

  1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
  2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
  3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

ГОСТ Р МЭК 61386.21-2015 Трубные системы для прокладки кабелей. Часть 21. Жесткие трубные системы

Текст ГОСТ Р МЭК 61386.21-2015 Трубные системы для прокладки кабелей. Часть 21. Жесткие трубные системы

>

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ


НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


ГОСТ РМЭК 61386. 21— 2015

ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Часть 21

Жесткие трубные системы

(IEC 61386-21:2002, Conduit systems for cable management — Part 21: Particular requirements — Rigid conduit systems, IDT)

Издание официальное

Москва Стандартииформ 2016

ГОСТ Р МЭК 61386.21—2015

Предисловие

  • 1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования «Московский институт энергобезопасности и энергосбережения» (НОУ ВПО «МИЭЭ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

  • 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электрические установки зданий»

  • 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. № 1906-ст

  • 4 Настоящий стандарт идентичен международному стандарту МЭК 61386-21:2002 «Трубные системы для прокладки кабелей. Часть 21. Частные требования. Жесткие трубные системы» (IEC 61386-21:2002 «Conduit systems for cable management — Part 21: Particular requirements — Rigid conduit systems», IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

Международный стандарт разработан техническим подкомитетом по стандартизации SC 23А «Кабелепроводы» Международной электротехнической комиссии (IEC)

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0—2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

©Стандартинформ, 2016

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Введение

Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 «Трубные системы для прокладки кабелей. Часть 1. Общие требования».

Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.

Подпункты, таблицы и рисунки, являющиеся дополнением к МЭК 61386-1, нумеруются, начиная с 101.

ГОСТ Р МЭК 61386.21—2015

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Часть 21

Жесткие трубные системы

Conduit systems for cable management. Part21. Rigid conduit systems

Дата введения —2017—01—01

1 Область применения

Применяют МЭК 61386-1, раздел 1, со следующим дополнением:

Настоящий стандарт устанавливает требования для жестких трубных систем.

2 Нормативные ссылки

Применяют МЭК 61386-1. раздел 2.

3 Термины и определения

Применяют МЭК 61386-1, раздел 3.

4 Общие требования

Применяют МЭК 61386-1, раздел 4.

5 Общие требования к испытаниям

Применяют МЭК 61386-1, раздел 5.

6 Классификация

Применяют МЭК 61386-1, раздел 6, со следующим дополнением:

Пункты 6.1.1 1,6.1.2 1,6.1.3 2, 6.1.3 3, 6.1.3 4, 6.1.4 1 и 6.1.5 1 не применяют.

Примечан и е— Жесткие трубные системы согласно 6.1.1 2 и 6.1.2 2 с классификационным кодом 1Х по пункту 6.2.1 таблицы 1 во Франции не применяют.

7 Маркировка и документация

Применяют МЭК 61386-1. раздел 7, со следующим дополнением:

  • 7.1.101 Труба должна иметь маркировку в соответствии с 7. 1, равномерно по всей длине трубы предпочтительно с шагом 1 м, но не более 3 м. Каждая труба должна быть промаркирована, по крайней мере, один раз.

Соответствие проверяют осмотром.

Соответствие проверяют осмотром.

8 Размеры

Применяют МЭК 61386-1, раздел 8, со следующим дополнением:

Подразделы 8.1 и 8.2 изложить в редакции:

Соответствие проверяют посредством мер. определенных в МЭК 60423.

  • 8.2 Резьбовые трубы и резьбовая трубная арматура, кроме оконечной трубной арматуры, по длине резьбы должны соответствовать установленным в таблице 101.

Безрезьбовая трубная арматура, кроме арматуры, которая является частью трубной системы с

Издание официальное

заявленной прочностью на разрыв, по максимальному диаметру и минимальной длине входной части должна соответствовать требованиям таблицы 102. Минимальный диаметр для трубной системы заявляется изготовителем.

Соответствие проверяют измерением.

Таблица 101 — Длина резьбы

Размер

Наружная резьба

Внутренняя резьба

Минимальная длина, мм

Минимальная длина, мм

6

05,5

06. 5

8

06,5

07,5

10

08,5

09,5

12

10,5

11.5

16

12.5

13.5

20

14,0

15.0

25

17.0

18,0

32

19.0

20,0

40

19.0

20.0

50

19.0

20.0

63

19,0

20,0

75

19.0

20.0

Таблица 102 — Максимальный диаметр и минимальная длина входной части

Размер

Наружная резьба

Внутренняя резьба

Максимальный диаметр входной части, мм

Минимальная длина входной части, мм

6

06. 5

06,0

8

08.5

08,0

10

10,5

10.0

12

12,5

12,0

16

16,5

16,0

20

20,5

20.0

25

25,5

25,0

32

32,6

30,0

40

40,7

32,0

50

50,8

42.0

63

63,9

50,0

75

75,9

50,0

9 Конструкция

Применяют МЭК 61386-1, раздел 9.

10 Механические характеристики

Применяют МЭК 61386-1. раздел 10, со следующим дополнением:

Подраздел 10.4 изложить в редакции:

Трубы, которые заявлены изготовителем как сгибаемые, испытывают в соответствии с 10. 4.101, 10.4.102 или 10.4.103.

Раздел 10 дополнить пунктами 10.4.101-10.4.103:

  • 10.4.101.1 Трубы 16, 20 и 25 размеров испытывают на изгиб на установке, приведенной на рисунке 101. Испытания труб других размеров проводят в соответствии с инструкциями изготовителя.

  • 10.4.101.2 Образцы, имеющие длину равную 30 номинальным диаметрам, сгибают на угол (90 ± 5) • так, чтобы внутренний радиус изгиба был равен шести номинальным диаметрам.

  • 10.4.101.3 Для труб со сварными швами испытывают шесть образцов, — три со швом, расположенным на внешней стороне изгиба, три со швом, расположенным сбоку.

  • 10.4.101.4 После проведения испытаний:

  • — основной материал труб и защитное покрытие труб не должны иметь трещин, видимых невооруженным глазом:

  • — швы, если таковые имеются, не должны расходиться;

  • — между частями трубы не должно быть сужений.

Отсутствие сужений между частями проверяют следующим образом:

Через трубу, расположенную в таком положении, что прямые участки находятся приблизительно под углом 45° к вертикали, одним концом вверх, а другим вниз, должна проходить калибровочная деталь, показанная на рисунке 102, под воздействием собственного веса без начальной скорости.

  • 10.4.102.1 Трубы 16. 20 и 25 размеров испытывают на изгиб на установке, показанной на рисунке 103. Длина образца должна составлять приблизительно 500 мм. Испытание труб других размеров проводят в соответствии с инструкциями изготовителя.

  • 10.4.102.2 В каждый образец перед изгибом вставляют гибкую оправку в форме пружины, свитой из металлического провода квадратного сечения без заусенцев, с наружным диаметром меньшим на 0,7-1,0 мм, чем указанный минимальный диаметр трубы, или оправка, рекомендованная изготовителем.

  • 10.4.102.3 Перед испытанием образец с гибкой оправкой выдерживают не менее 2 ч в холодильнике, где поддерживается заявленная температура, указанная в таблице 1, с погрешностью ±2 *С.

Гибочный аппарат размещают около холодильника, и испытания выполняют в пределах 10 с после извлечения образца из холодильника.

  • 10.4.102.4 Каждый образец размещают, как показано на рисунке 103, и слегка фиксируют в ручье плашки посредством зажима. Образец сгибают вокруг плашки путем перемещения гибочных роликов так, чтобы согнуть трубу на угол (90 ± 5) В этом положении должна быть удалена гибкая оправка без повреждения образца или оправки.

После испытаний образец не должен иметь трещин, видимых невооруженным глазом, и калибровочная деталь должна проходить через трубу под воздействием собственного веса без начальной скорости, как показано на рисунке 102.

Композитные трубы, которые заявлены изготовителем как сгибаемые, испытывают в соответствии с 10.4.101 и 10.4.102, при этом для каждого испытания используются новые образцы.

Испытания проводят при заявленной температуре, указанной в таблице 1, с погрешностью ±2*С.

Подраздел 10.5 МЭК 61386-1 не применяют.

Подраздел 10.6 дополнить пунктами 10.6.101,10.6.102:

Металлические трубы не проходят испытания на разрушение.

  • 10.6.102.1 Трубы, которые заявлены изготовителем как сгибаемые, должны быть испытаны в соответствии с 10.4.102, за исключением 10.4.102.3.

  • 10.6.102.2 Образцы крепят на твердом основании посредством четырех скоб, как показано в рисунке 104, затем удаляют гибкую пружинную оправку или любые другие приспособления для изгиба. рекомендуемые изготовителем.

Основание с образцом выдерживают в течение 24 ч ± 15 минут в термокамере при заявленной температуре, указанной в таблице 2, с погрешностью ±2 °C.

После этого периода времени, через образец, закрепленный на основании, расположенном в таком положении, что прямые участки находятся приблизительно под углом 45° к вертикали, одним концом вверх, а другим вниз, должна проходить калибровочная деталь, показанная на рисунке 102, под воздействием собственного веса без начальной скорости.

Применяют МЭК 61386-1, подраздел 10.7, за исключением:

11 Электрические характеристики

Применяют МЭК 61386-1, раздел 11.

12 Тепловые характеристики

Применяют МЭК 61386-1, раздел 12. со следующим дополнением:

Подраздел 12.3 изложить в редакции:

  • 12.3 Немедленно после удаления груза калибровочная деталь, показанная на рисунке 102, должна проходить через трубу под воздействием собственного веса без начальной скорости.

13 Пожарная опасность

Применяют МЭК 61386-1, раздел 13.

14 Внешние воздействия

Применяют МЭК 61386-1, раздел 14.

15 Электромагнитная совместимость

Применяют МЭК 61386-1, раздел 15.



Примечание — Рисунок не предназначен для разработки конструкции, за исключением размеров

Размер

Радиус изгиба

Внутренние радиус Я мм

Внешний радиусЯ. мм

16

96

113

20

120

141

25

150

178

Рисунок 101 — Установка для испытаний на изгиб металлических и композитных труб

Примечание — Рисунок не предназначен для разработки конструкции, за исключетем размеров

D

80% минимального внутреннего диаметра трубы, заявленного изготовителем

Материал

Сталь, закаленная и отполированная, с округлыми краями

Производственный допуск

♦ООБ о мм

Погрешность измерения в осевом направлении

± 0.2 мм

Допустимый износ

0,01 мм

Рисунок 102 — Калибр для проверки минимального диаметра трубной системы после испытаний на удар, изгиб, разрушение и теплостойкость

Примечание — Рисунок не предназначен для разработки конструкции, за исключением размеров

1 — гибочный ролик; 2 — зажим; 3 — образец; 4 — гибкая пружина; 5 — плашка; 6 — сечение А-А

Размер

Радиус основания ручья плашки Я. мм

Радиус дуги, центра гибочного ролика /?2. мм

Радиус канавки плашки и гибочного ролика г, мм

Диаметр основания гибочю-го ротка D. мм

16

48

84

8.1

24

20

60

105

10,1

30

25

75

131,25

12.6

37,5

Рисунок 103 — Установка для испытаний на изгиб неметаллических и композитных труб

Примечание — Рисунок не предназначен для разработки конструкции, за исключением размеров 1 — образец: 2 — основание

Рисунок 104 — Стенд для испытаний на разрушение

Приложение А (обязательное)

Классификационные коды для трубных систем

Применяют МЭК 61386-1, приложение А.

Приложение В (обязательное)

Измерение толщины

Применяют МЭК 61386-1, приложение В

УДК 696.6:006.354 ОКС 29.120.10 Е17 ОКСТУ3402

Ключевые слова: трубные системы, жесткие трубы, испытания, воздействие окружающей среды

Редактор А.П. Корпусова

Корректор М.С. Кабашова Компьютерная верстка АС. Самарина

Подписано в печать 0802 2016. Формат 60×84’4 Усл. печ. л. 1.40. Тираж 34 экз. Зак. 4287.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

123995 Москва. Гранатный пер.. 4. www.gostinfo nj info@9ostinfo ru

Прокладка кабеля связи в земле и грунте. Как проложить кабель связи в земле?

Главная » Статьи

Кабель связи в земле укладывается вдоль дорог. При выборе дороги преимущество чаще отдается более значимой. Между проселочной местной дорогой и федеральной трассой выбирается федеральная. Длина кабеля сводится к минимуму. Это достигается благодаря сглаживанию острых углов линии прокладки. Исключением являются территории Дальнего Востока, Сибири и Крайнего Севера. В условиях бездорожья прокладка кабеля связи в грунте осуществляется на территории железной дороги. В этом случае процесс становится в большей степени механизированным.

Прокладка кабеля связи в грунте. Некоторые требования

Какой именно должен быть проложен кабель связи в земле (его маркировка) уточняется в разделе 6 ВСН 116. К примеру, согласно нормативам, ПРППМ прокладывается на линиях класса II (с собственной кабельной канализацией), а на абонентских линиях- редко. Глубина прокладки связного кабеля зависит от типа самой линии:

  • кабели для вещания класса  II прокладываются на глубине 0,8 метра;
  • оптические кабели первичной сети любого уровня и электрокабели, класса  II за территорией населенных пунктов прокладываются на глубине 1,2 метра;
  • электрокабели сельских и городских телефонных сетей за пределами населенного пункта кладутся на глубине 0,7 метра, в населенном пункте- 0,8 метра. В случае использования меньших величин закладывается кирпичная защита или защита из плит;
  • другие внтуризоновые кабельные сети кладутся на глубину 0,9 метра.

Прокладка кабелей связи в земле зависит и от типа самого грунта. Перечисленные выше условия прокладки относятся к грунтам типа I- IV. Тип V относится к мерзлоте. В мерзлоте и скальных породах  прокладка кабеля возможна только на глубине 0.4- 0.6 метра. А вот глубина самой траншеи в скалах и мерзлоте увеличивается на 10 см. Если нужно проложить кабель связи в земле на склонах, то линия формируется змейкой. Допускается отклонение линии на 1,5 метра (участок длиной 5 метров). Для этого типа укладки подойдут бронированные кабели.

Чтобы составить грамотный проект прокладки кабеля в земле обращайтесь к специалистам. ООО «Росткабельсвязь» оказывает услуги по прокладке кабельных связей в грунте. Звоните нам по телефонам, указанным во вкладке «контакты».





Типовые детали прокладки кабеля

для проложенных под землей кабелей с низким напряжением

Для большинства строительных проектов требуется подземная кабельная система для источника питания, а иногда и система высокого напряжения. Меньше всего архитекторов и строителей беспокоит, как эти кабели проложены к помещениям и оборудованию. Если бы профессионалы в области электротехники указали на осуществимость, эстетика проекта достигла бы намеченного уровня. Следовательно, на этапе планирования маршруты и размер траншеи для силового кабеля должны быть включены в дизайн проекта.

Ступеньки для прямой прокладки подземного кабеля

На этом чертеже показано, как прокладывать одножильный силовой кабель с низким напряжением (LT) прямым подземным способом. После взятия траншеи очистите траншею для следующих шагов:

  1. Сделайте подушку из песка или мелкозернистого грунта в соответствии с размерами, указанными на чертеже.
  2. Проложите кабель посередине траншеи.
  3. Обеспечьте песчаный слой поверх кабеля.
  4. Положите защитную плитку прямо над песчаной подушкой.
  5. Засыпьте выкопанный грунт на высоте 300 мм от уровня земли.
  6. Уложите предупреждающую ленту кабеля и снова засыпьте оставшуюся часть траншеи до уровня земли.

Все материалы должны соответствовать соответствующему разделу проектной спецификации и стандартов.

Способ прокладки кабеля на переходах дорог и инженерных коммуникаций с использованием воздуховода из ПВХ

На рисунке ниже показан монтаж подземного кабеля в двух средах.Первый показывает прямую прокладку кабеля под землей, а второй показывает кабель, проходящий через канал, в основном там, где пересекает дорогу. Еще один повод для использования воздуховода из-за пересечения других коммуникаций, таких как водопровод, линии связи или нефтехимические трубопроводы. Воздуховод должен быть покрыт бетоном из ПВХ на всем протяжении пересечения дороги или других коммуникаций.

Типовая деталь прокладки кабеля для прямой прокладки кабелей с использованием кабельных каналов с низким натяжением

Метод прямой прокладки нескольких кабелей с использованием одиночной кабельной траншеи

На рисунке ниже показано, как проложить несколько кабелей в одной траншее.Здесь кабели проходят в два яруса (слоя) и параллельно в виде матричной системы. Последовательность должна включать уплотненный песчаный слой, параллельный проложенный кабель первого яруса, песчаная насыпь, параллельный проложенный кабель второго яруса, песчаный грунт, защитный бетонный блок, засыпка вынутого грунта, предупреждающая лента, песчаная засыпка или засыпка вынутого грунта и, наконец, тротуары.

Типовая деталь прокладки кабеля для проложенных под землей, нескольких кабелей, кабелей низкого напряжения

Типовые технические условия для подземной прокладки или установки кабеля

Если установка включает прокладку определенных участков кабеля непосредственно в траншеях грунта, подготовленных в рамках Контракта, Подрядчик должен защитить кабели железобетонными или приемлемыми покрытиями из ПВХ, все кабели, протянутые в подготовленные трубы или каналы, должны быть эффективно герметизированы там, где кабели входят в подстанции или здания, чтобы предотвратить попадание воды и паразитов.По требованию инженера входы каналов в люки должны быть надлежащим образом загерметизированы после установки всех кабелей.

Инвертированные уровни всех труб или воздуховодов, входящих в здание, должны быть такими, чтобы трубы или воздуховоды были наклонены в сторону от здания. Если вход трубы или воздуховода в здание находится ниже уровня грунтовых вод, должны быть предусмотрены фланцы ванны.

Если кабели проложены прямо в земле, на дно траншеи следует положить 75 мм песка или земли с прослойками, чтобы сформировать ложе для кабелей.Когда кабели проложены, они должны быть осмотрены и приняты Инженером. Затем они должны быть покрыты таким же насыпным песком / землей, который наносится на кабели и над ними до уровня 75 мм над верхом кабелей. Если необходимо проложить более одного горизонтального слоя кабелей, для каждого слоя должна быть предусмотрена аналогичная подстилка из песка / земли и покрытие.

Защитные крышки должны располагаться по центру над кабелями, каждая крышка должна быть плотно соединена встык и блокироваться с соседними крышками по всей длине кабеля.Окончательное заполнение траншей не должно начинаться до тех пор, пока Инженер не примет установку защитных покрытий.

После прокладки любого кабеля и до тех пор, пока все кабели, которые будут проложены в траншее, не будут покрыты защитными крышками, в траншее нельзя использовать острые инструменты или другие приспособления или оставлять их в таких положениях, которые могут привести к повреждению. к кабелям, если они упали в траншею. На всех роликах, используемых для прокладки кабеля, не должно быть никаких острых выступов, способных повредить кабели.

Подрядчик несет единоличную ответственность за выяснение, является ли почва химически активным, и за принятие специальных мер предосторожности для защиты кабелей от химического воздействия. Подрядчик должен принять меры предосторожности, чтобы избежать электролитического и / или электрохимического воздействия в ситуациях, когда кабель и аксессуары могут быть установлены в непосредственной близости от других разнородных металлов в присутствии влаги.

Расположение кабелей, все методы прокладки и прокладки должны быть согласованы с Инженером, что должно быть спланировано таким образом, чтобы обеспечить упорядоченное формирование, без ненужных изгибов и пересечений, позволяющее удалить любой один кабель без чрезмерного нарушения соседних кабелей. .

Кабели питания с прямыми прокладками, изображение продукта

Там, где были проложены воздуховоды, Подрядчик должен убедиться, что они проложены и очищены, чтобы удалить все посторонние предметы перед протягиванием кабелей. После того, как кабели будут проложены в соответствии с указанными требованиями, траншеи должны быть засыпанная Подрядчиком и повторно залитая траншея должна быть оставлена ​​и поддерживаться в полностью безопасном состоянии до тех пор, пока не будут выполнены работы по постоянному восстановлению. Кабельные каналы должны быть из застекленной керамической глины с пластиковыми гибкими муфтами или из ПВХ или пекового волокна.

Кабели должны быть идентифицированы во всех колодцах и на оборудовании с помощью изолированной бирки или ленты с нанесенной на них идентификацией цепи. Кабели должны иметь фазы, а также количество и размеры жил, обозначенные буквой или цифровым обозначением во всех колодцах и распределительных щитах. Обозначение должно быть нанесено на нержавеющий материал, который также должен быть устойчивым к химическому разложению.

Кабели, проходящие через формованные каналы, должны быть закреплены с помощью усиленных кабельных скоб из промышленного нейлона или алюминиевого сплава, прикрепленных болтами к вертикальным или горизонтальным опорам каналов из мягкой стали, встроенным в стенки каналов с центрами крепления 600 мм.

Кабели, проходящие под дорогами, следует прокладывать через полные круглые каналы на 600 мм ниже уровня земли для кабелей до 1 кВ и на 1100 мм ниже уровня земли для кабелей до 11 кВ. Кабели, проложенные в незакрытой земле, должны быть заглублены минимум на 600 мм для номинального напряжения 1 кВ и 800 мм для номинального напряжения 11 кВ ниже уровня земли. Маркерные столбы должны надлежащим образом обозначать маршруты всех подземных кабелей. Это должны быть железобетонные блоки, снабженные свинцовыми вставками, с указанием размеров и обозначений кабелей. Маркерные стойки должны выступать над уровнем земли или должны быть заподлицо с конечным уровнем земли, как указано.

Три основных подземных системы прокладки кабеля Использование на практике

Существуют различные методы прокладки кабеля в электрических системах. Обычно в электрической системе большая часть высоковольтных кабелей проложена под землей. При прокладке этих кабелей необходимо учитывать множество параметров. На практике для прокладки этих кабелей под землей обычно используются три основных системы прокладки кабеля. (i) прямая система, (ii) вытяжная система и (iii) сплошная система.Ниже показаны методы упоминаний с их уникальными преимуществами.

Прямая система Кабельная прокладка

Прямая система прокладки кабеля включает в себя кабели, проложенные в кабельной траншее, после чего кабель засыпается землей. Траншею также засыпают кирпичом или бетонной плитой, после чего снова засыпают землей. Компоновку этой системы прокладки кабеля можно увидеть на рисунке.

Система прокладки кабеля с сервировкой, достаточная для защиты силового кабеля от коррозии.

Так как этот прямой системный метод дешев и прост, это один из наиболее распространенных методов, которые используются для подземного силового кабеля.

Опасность, которая может возникнуть из-за чрезмерного рассеивания тепла, также может быть устранена с помощью устройства.

Система компоновки хороша с учетом вибрации, поэтому эту компоновку также можно использовать в местах с интенсивным движением транспорта, которые подвержены сильной вибрации.

Но у этой системы кабельной разводки есть и недостаток, который в качестве увеличения нагрузки можно выполнить только путем прокладки кабеля в новой траншее.и эта новая конструкция траншеи требует дополнительных затрат на прокладку нового кабеля.

Прокладка кабеля в системе под землей Схема прокладки кабеля в системе

Методы прокладки кабеля в системе широко используются в густонаселенных районах, таких как городские города и поселки.

Обычно кабели прокладываются в каналах или трубопроводах на земле с определенными люками. Схема расположения розыгрыша в системе показана на рисунке.

Если рассматривать эту систему прокладки кабеля, она имеет уникальные преимущества перед другими системами прокладки силовых кабелей.

В таком устройстве действительно легко обслуживать и ремонтировать кабель.

Когда вам нужно добавить еще один дополнительный кабель, вы можете очень легко установить их, так что стоимость установки новых нагрузок действительно низкая.

Любое изменение или добавление нового кабеля может быть выполнено очень легко без рытья земли.

Сплошная система

Сплошная система прокладки кабеля в основном выполняется там, где кабель прокладывается в древесине, чугуне или другой непочвенной поверхности.Обычно кабель укладывается таким образом, чтобы обеспечить хорошую механическую прочность кабеля.

Эта система больше всего подходит для твердотельных систем. Обычно кабели заполнены битумными материалами для обеспечения защиты и предотвращения рассеивания тепла. Затем еще один слой асфальта вокруг кабеля и области битумного материала для дополнительной защиты.

Система стоит дорого по сравнению с системой прямой прокладки, а мощность рассеивания тепла не намного лучше, чем у других систем.Но в качестве материала для придания ударной вязкости древесина стоит очень дешево, поэтому ее широко используют с учетом экономических последствий.

Прокладка подземных кабелей | electricaleasy.com

Подземные кабели, конечно же, предназначены для прокладки или прокладки под землей. Надежность подземной кабельной сети во многом зависит от правильной прокладки кабелей, качества кабельных соединений и ответвлений и т. Д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) протяжка. система и (iii) твердая система.Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод наиболее популярен, поскольку он прост и дешев. Кабели, прокладываемые этим методом, должны иметь битумированную бумагу и гессеновую ленту, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой укладки выглядит следующим образом.

Порядок укладки

  • Вырыта траншея глубиной около 1,5 метра и шириной 45 см.
  • Затем траншею засыпают слоем мелкого песка толщиной 10 см.
  • Кабель проложен над песчаной подушкой. Песок защищает кабель от влаги из земли.
  • Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
  • Если в одной траншее необходимо проложить несколько кабелей, расстояние по горизонтали или вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
  • Затем траншея засыпается кирпичами и землей для защиты кабеля от механических повреждений.
Преимущества
  • Проще и дешевле, чем два других метода
  • Тепло, выделяемое в кабелях, легко рассеивается в земле.
Недостатки
  • Чтобы проложить новые кабели для удовлетворения повышенных требований к нагрузке, необходимо провести совершенно новую выемку грунта, стоимость которой равна стоимости новой прокладки.
  • Переделать кабельную сеть непросто.
  • Стоимость обслуживания выше.
  • Определить место неисправности сложно.
  • Этот метод нельзя использовать в густонаселенных районах, таких как мегаполисы, где земляные работы обходятся слишком дорого.
[Также читайте: Типы подземных кабелей]

Система проката

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль кабельной трассы. Затем кабели протягиваются в трубы из люков.Обычно также предусматривается дополнительная труба / канал вместе с тремя кабельными каналами для проведения соединений релейной защиты и контрольных проводов. Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления маршрута радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не обязательно должны быть армированы, но должны быть снабжены гессианом и джутом, чтобы защитить их при натяжении.

Преимущества

  • Ремонт, дополнения или изменения в кабельной сети могут быть легко выполнены из колодцев без повторной раскопки.
  • В этом методе, поскольку кабели не нужно бронировать, процедура соединения кабелей упрощается.
  • Стоимость обслуживания значительно ниже.
  • Меньше шансов возникновения неисправности из-за сильной механической защиты, обеспечиваемой системой.

Недостатки

  • Начальная стоимость очень высока.
  • Из-за неблагоприятных условий для отвода тепла снижается допустимая нагрузка на кабели.
[Также прочтите: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамики, асфальта или обработанной древесины.Когда кабель укладывается на место, желоб заполняется битумной или асфальтовой смесью, а затем засыпается. Прокладываемые таким образом кабели можно просто покрыть свинцом, так как желоб обеспечивает хорошую механическую защиту.
В настоящее время этот метод используется очень редко, так как он дороже, требует квалифицированной рабочей силы и благоприятных погодных условий.

Способы прокладки подземных кабелей

Здесь я расскажу вам о различных методах прокладки подземных кабелей .Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки и крепления арматуры, т. Е. Концевых коробок, муфт, ответвлений и т. Д.

Существует три основных метода прокладки кабеля под землей : прямая прокладка, система протяжки и сплошная система.

1. Прямая прокладка: Этот метод прокладки подземных кабелей прост и дешев и широко используется в современной практике.В этом методе из прокладка подземных кабелей выкапывается траншея глубиной около 1,5 м и шириной 45 см. Траншея покрывается слоем мелкого песка (толщиной около 10 см) и укладывается кабель. над этой песчаной подушкой. Песок предотвращает проникновение влаги из земли и, таким образом, защищает кабель от гниения. После того, как кабель уложен в траншею, он покрывается еще одним слоем песка толщиной около 10 см.

Затем траншея покрывается кирпичами и другими материалами, чтобы защитить кабель от механических повреждений.Если в одной траншее необходимо проложить более одного кабеля, необходимо обеспечить горизонтальное или вертикальное межосевое расстояние не менее 30 см, чтобы уменьшить эффект взаимного нагрева, а также гарантировать, что повреждение одного кабеля не приведет к его повреждению. Прокладываемые таким образом кабели должны иметь битумную бумагу и гессенскую ленту, чтобы обеспечить защиту от коррозии и электролиза.

Учебник «Основы энергосистемы В.К. Мехты» является лучшим в отрасли.Возьмите его сейчас по очень низкой цене.


Обязательно к прочтению:


Преимущества:

(i) Это простой и менее затратный метод.

(ii) Он обеспечивает наилучшие условия для отвода тепла, выделяемого в кабелях.

(iii) Это чистый и безопасный метод, поскольку кабель невидим и не подвержен внешним помехам.

Недостатки:

(i) Увеличение нагрузки возможно только при проведении совершенно новых земляных работ, стоимость которых может быть сопоставима с первоначальной стоимостью работ.

(ii) Изменения в кабельной сети не могут быть легко выполнены.

(iii) Стоимость обслуживания очень высока.

(iv) Локализация неисправности затруднена.

(v) Его нельзя использовать в перегруженных районах, где земляные работы дороги и неудобны. Метод прокладки кабелей используется на открытых площадках, где земляные работы могут быть выполнены удобно и с низкими затратами.

2. Система протяжки: В этом методе прокладка подземных кабелей , трубопровод или канал из глазурованного камня, чугуна или бетона прокладываются в земле с люками в подходящих местах вдоль кабельной трассы.Затем кабели вытягиваются из люков на место. На рисунке ниже показано сечение четырехходовой подземной линии воздуховодов. Три канала проходят кабели передачи, а четвертый канал — соединительный элемент релейной защиты и контрольные провода.

Необходимо следить за тем, чтобы линия воздуховода меняла направление; глубины, провалы и смещения выполняются с очень большим радиусом, иначе будет сложно протянуть большой кабель между люками. Расстояние между люками не должно быть слишком большим, чтобы упростить протягивание кабелей.Прокладываемые таким образом кабели не обязательно должны быть армированы, но должны быть снабжены гессианом и джутом, чтобы защитить их при протягивании в каналы.

Преимущества:

(i) Ремонт, изменения или дополнения к кабельной сети могут производиться без вскрытия земли.

(ii) Поскольку кабели не армированы, соединения становятся проще, а затраты на техническое обслуживание значительно снижаются.

(iii) Существует очень мало шансов возникновения неисправности из-за сильной механической защиты, обеспечиваемой системой.

Недостатки:

(i) Первоначальная стоимость очень высока.

(ii) Допустимая нагрузка по току кабелей снижается из-за тесной группировки кабелей и неблагоприятных условий для рассеивания тепла.

Этот метод прокладки подземных кабелей подходит для перегруженных территорий, где земляные работы дороги и неудобны, так как после того, как трубы проложены, ремонт или изменения могут быть выполнены без вскрытия грунта.Этот метод обычно используется для коротких кабельных трасс, например, в мастерских, на пересечениях дорог, где частые рытье дороги или невозможны.

3. Твердая система: В этом методе прокладки подземных кабелей кабель прокладывается в открытых трубах или желобах, вырытых в земле вдоль трассы кабеля. Желоб из чугуна, керамики, асфальта или обработанной древесины. После того, как кабель уложен на место, желоб заполняется битумной или асфальтовой смесью и засыпается.Уложенные таким образом кабели обычно имеют простую свинцовую оболочку, поскольку желоб обеспечивает хорошую механическую защиту.

Недостатки:

(i) Это дороже, чем система прямой прокладки.

(ii) Это требует квалифицированной рабочей силы и благоприятных погодных условий.

(iii) Из-за плохого отвода тепла пропускная способность кабеля снижается.

Прокладка электрического кабеля — обзор

4 Подводная телеграфия

Успешное развитие подводной телеграфии в период с 1851 года до Первой мировой войны создало международную сеть связи и помогло западным странам реализовать свои империалистические и коммерческие амбиции в Африке, Азии и Латинской Америке .С 1850 до начала 1870-х годов инженеры столкнулись и решили несколько проблем в подводной телеграфии: изоляция, кабельные корабли и оборудование, искажение и затухание сигнала, а также передающие и приемные устройства. Британские ученые, инженеры и предприниматели играли ведущие роли во всех четырех областях.

В 1851 году британская фирма проложила первый успешный подводный кабель между Дувром, Англия, и Кале, Франция. Британские и американские предприниматели и правительственные чиновники вскоре начали изучать возможность создания трансатлантического кабеля.В 1856 году американец Сайрус Филд и британские телеграфные инженеры Джон Бретт и Чарльз Тилсон Брайт возглавили группу инвесторов, которые основали Atlantic Telegraph Company. Компания получала субсидии и военно-морскую поддержку от правительств США и Великобритании. После двух неудач в августе 1857 г. и июле 1858 г. компания успешно проложила кабель между Ирландией и Ньюфаундлендом в августе 1858 г. Однако кабель вышел из строя после нескольких недель слабых и прерывистых сигналов. Провал кабеля в 1858 году, затрудненное финансовое положение Atlantic Telegraph Company и Гражданская война в США (1861–1865 гг.) В совокупности задержали новую попытку до 1865 года.Под руководством Джона Пендера недавно созданная англо-американская телеграфная компания успешно проложила два кабеля в июле 1866 года, положив начало непрерывной электрической связи между двумя полушариями. В течение последней трети девятнадцатого века атлантические кабели сыграли важную роль в создании глобальных рынков новостей, сельскохозяйственных товаров и финансовых ценных бумаг.

В конце 1850-х и 1860-х годах британские телеграфные инженеры и правительственные чиновники стремились связать Великобританию с ее владениями в Индии, Юго-Восточной Азии и Австралии.В 1870 году они успешно проложили кабель из Англии через Средиземное, Красное и Аравийское моря в Бомбей. В 1872 году расширение из Индии обеспечило прямую телеграфную связь с Сингапуром и Австралией. Между 1870 и 1914 годами несколько американских и британских кабельных компаний соревновались за телеграфный бизнес в странах Карибского бассейна и Латинской Америки, и это соревнование отражало и подпитывало общее коммерческое соперничество между двумя странами в регионе.

Накануне Первой мировой войны существовало около 500 000 км подводных кабелей, более половины из которых находились под контролем Великобритании, а пятая часть — под контролем Америки.Франция, Дания, Германия и Нидерланды составили оставшиеся кабели. Эта глобальная сеть подводных кабелей помогла западным странам добиться экономического и политического господства в Азии, Африке и Латинской Америке. Во время Первой мировой войны британское лидерство в области кабельной и беспроводной связи сыграло важную роль в победе союзников над центральными державами.

В 1920-е годы спрос на международную связь резко вырос, и отрасль подводного телеграфа достигла своего пика.Кроме того, AT&T представила крупный технологический прорыв — кабели с индуктивной нагрузкой, которые увеличили пропускную способность по обработке сообщений в пять раз. Western Union установила первый индуктивно нагружаемый кабель в Атлантическом океане в 1924 году, и новые кабели гарантировали, что подводная телеграфия займет центральное место в глобальной связи в течение следующих нескольких десятилетий. Однако экономическая депрессия и Вторая мировая война между 1930 и 1945 годами снизили спрос на международную связь в целом.

После Второй мировой войны две новые технологии, телефонный кабель и спутниковая связь, объединились, чтобы упростить и удешевить международную телефонную связь и, следовательно, к 1980 году сделать подводную телеграфию устаревшей. AT&T проложила первый трансатлантический телефонный кабель в 1956 году, а к 1983 году — семь. Трансатлантические кабели обеспечили более 11 000 речевых каналов. В течение 1970-х годов спутниковая связь достигла зрелости, и к началу 1980-х годов спутники обеспечивали около 50 000 речевых каналов. Установка цифровых волоконно-оптических кабелей в 1980-е годы увеличила количество международных телефонных линий на порядок и значительно снизила стоимость международных телефонных звонков.

Прокладка подземных кабелей: руководство для новичков

1. Замечания при прокладке подземных кабелей

Замечания при прокладке подземных кабелей

♦ Избегайте большого количества участков, содержащих сильную кислотную или щелочную коррозию или электрохимическую коррозию паразитным током.

♦ При отсутствии защитных мер рекомендуется избегать зон поражения термитами, воздействия источников тепла и участков, которые легко повреждаются внешними силами.

♦ Кабели следует прокладывать в траншеях, а мягкий грунт или слой песка толщиной не менее 100 мм укладывать вдоль верхней и нижней прилегающих сторон по всей длине кабелей.

♦ Защитная пластина шириной не менее 50 мм с обеих сторон кабеля должна быть закрыта по всей длине кабеля. Для защитной плиты следует использовать бетон.

♦ При прямой прокладке кабеля рекомендуется проложить целевую полосу пробуждения на защитной плате.

♦ В пригороде или на открытой местности следует устанавливать очевидные азимутальные знаки или столбы вдоль прямой линии длиной 100 м вдоль трассы кабеля, в точках поворота или на стыках.

♦ При укладке кабельной гофрированной трубы в траншею грунтовочный бетон толщиной не менее 100 мм следует заливать по всей длине гофрированной трубы, ширина не должна быть маленькой.

На внешней стороне трубы 50 мм кабель не может содержать броню.

2. Глубина прокладки кабеля должна соответствовать следующим требованиям.

♦ Основание оболочки кабеля для подземных сооружений должно быть не менее 0,3 м.

♦ Глубина оболочки кабеля до земли должна быть не менее 0.7м; когда он расположен на проезжей части или под обрабатываемой землей, он должен быть надлежащим образом углублен и должен быть не менее 1,0 м.

♦ 3. При закапывании непосредственно в районах вечной мерзлоты они должны быть закопаны под слоем вечной мерзлоты. Когда они не могут быть заглублены глубоко, их можно закопать в сухой вечной мерзлоте, где почва хорошо дренирована, или в грунте обратной засыпки, можно также принять другие меры для предотвращения повреждения кабеля.

3. При прокладке подземных кабелей обратите внимание на следующее.

♦ При прокладке пластиковых пластиковых кабелей с большим логарифмом установите тяговую головку на конце кабеля.Тяговая головка должна быть хорошо закрыта, чтобы вода не попала на конец кабеля. Концы тягового кабеля должны быть плотно связаны, а соединительное устройство, такое как железный вертлюг, должно быть установлено между крышкой кабельной сетки и тяговым тросом так, чтобы полностью пластиковый кабель оставался прямым во время протягивания отверстия для трубы, а не скручивание приведет к повреждению кабеля. Обложка.

♦ При прокладке трубопроводных кабелей в парке, поскольку количество кабелей невелико, а участок трубопровода длинный, по возможности следует применять метод строительства тягового кабеля с механическим приводом.В крайнем случае (например, дорога слишком узкая, рабочее пространство очень мало) Тяга. Сила тяги тягового троса должна быть равномерной, и ее нельзя дергать слишком сильно. Сила тяги пластикового кабеля должна быть менее 80% допустимой тягового усилия пластикового кабеля.

♦ Смазочные материалы, такие как тальк и парафиновое масло, необходимо наносить на внешнюю оболочку кабеля в отверстии для трубы, чтобы снизить сопротивление трения. Однако использование органических смазок категорически запрещено, чтобы повредить пластиковую оболочку.При прокладке кабелей могут быть участки, где кабели могут быть поцарапаны, волочены, разбиты или заземлены. Для защиты следует использовать стальную плитку, разные ткани или гнутые утюги. Специальный персонал должен в любое время проверить внешнюю поверхность кабелей. Повреждений и царапин нет, в изгибе кабеля нет складок.

♦ При прокладке кабелей обращайте внимание на предотвращение попадания влаги и примите соответствующие меры, например, следите за тем, чтобы вода в люке или люке оставалась сухой.

♦ Когда кабели должны быть проложены непрерывно через несколько секций отверстий для рук или люков, кабели нельзя подвешивать в середине отверстий для рук или люков, или их необходимо протянуть через отверстия для рук или люки.Кабели должны быть в каждом отверстии для рук или в каждом человеке. Оставьте достаточно места в отверстии, поместите кабель на лоток держателя кабеля и закрепите его кабельной стяжкой. Длину кабеля в месте соединения между отверстием для руки и люком следует зарезервировать.

4. Ситуации, в которых требуются подземные кабели.

Линии связи, электричества и транспорта часто требуют прокладки подземных кабелей, чтобы обеспечить высокую производительность и снизить воздействие на окружающую среду.Подземные кабели нуждаются в натяжном оборудовании, способном работать в любых условиях, всегда обеспечивая хорошие характеристики, высокую мощность и точность работы. Для прокладки подземных кабелей спроектированы и построены так, чтобы обеспечить высочайшие характеристики с точки зрения качества и сопротивления.

Подземные кабели означают, что штанга должна быть установлена ​​или проложена под землей. Важно, чтобы правильная прокладка кабелей, качество кабельных соединений и ответвлений напрямую влияли на надежность подземной кабельной сети.

5. Прокладка подземных кабелей магистральными путями

Прямая прокладка подземных кабелей

Этот метод является наиболее популярным, поскольку он простой и недорогой. Кабели, проложенные с использованием этого метода, должны иметь кусок битумной бумаги и ленту из мешковины для предотвращения коррозии и электролиза. Порядок прямой укладки следующий.

Сначала проложит траншею глубиной 1,5 метра и шириной 45 сантиметров.

Затем, траншея покрывает слой мелкого песка толщиной 10 см.Кабель укладывается на песчаную подушку, которая защищает кабель от влаги на полу.

Наконец, покрывают песок толщиной около 10 см слоем над кабелем.

Когда несколько кабелей необходимо уложить в одну и ту же канавку, необходимо предусмотреть горизонтальное или вертикальное расстояние около 30 см, чтобы уменьшить эффект взаимного нагрева. Пространство между кабелями также гарантирует, что отказ кабеля не повредит соседние кабели.

Канавки засыпаны кирпичом и землей для защиты кабелей от механических повреждений.

Система протяжки

Таким образом, чугунные или бетонные трубы или каналы укладываются под землю с помощью кабельных роликов в соответствующих местах вдоль кабельной трассы.Затем кабели вводятся в трубы колодцев. Как правило, вместе с тремя кабельными каналами также предоставляется дополнительная труба / канал для подключения релейной защиты и управляющих кабелей. Расстояние между люками должно быть таким, чтобы было легче протянуть кабели. На поворотах или при изменении направления трассы радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть экранированы, но должны быть снабжены частью мешковины и джута, чтобы защитить их при протягивании.

Solid System

В этом методе кабель помещается в желоб из чугуна, камня, асфальта или обработанной древесины. Когда кабель на месте, канал заполняется асфальтеном, а затем засыпается. Уложенные таким образом кабели можно просто покрыть свинцом, потому что каналы обеспечивают хорошую механическую защиту.

Этот метод используется редко, поскольку он дорогостоящий, требует квалифицированной рабочей силы и хороших погодных условий.

Прокладка кабеля Прокладка кабеля | Кабельные ролики | Погрузочно-разгрузочные работы с кабельным барабаном

Кабельное тягово-укладочное оборудование — кабельные ролики, носки, барабанные домкраты, прицепы и лебедки | LV MV HV EHV | 11кВ 33кВ 66кВ

Материалы и оборудование для протяжки кабеля

Погрузочно-разгрузочное оборудование для кабельных барабанов | НН СН ВН до 400 кВ

Thorne & Derrick International распространяет самый широкий ассортимент оборудования для протягивания и прокладки кабеля , позволяющего прокладывать силовые кабели низкого, среднего и высокого напряжения в подземных траншеях или каналах — продукты также поставляются для выдувания волоконно-оптических кабелей, разработки подводных траншей и морских сооружений. прокладки шлангокабелей и протягивание армированных кабелей на кабельный лоток.

Использование правильного оборудования для протягивания кабеля обеспечивает точную и безупречную установку кабелей низкого и высокого напряжения, что снижает требования и затраты на будущие операции и техническое обслуживание.

Факторы, которые следует учитывать перед протяжкой кабелей, включают:

  • Температурный диапазон кабеля
  • Радиус изгиба кабеля
  • Максимальное натяжение троса
  • Масса кабеля

Кабели низкого, среднего и высокого напряжения

LV MV HV тяговое оборудование и погрузочно-разгрузочное оборудование для кабельных барабанов

T&D поставляет британским и международным подрядчикам, ответственным за прокладку силовых кабелей низкого и высокого напряжения, протяжку, соединение и гражданское строительство, кабельный канал , уплотнения каналов, смазку , кабельные кожухи и ленточные плитки, предназначенные для установок 11 кВ / 33 кВ.

Обзор продукта

Кабельные муфты и кабельные ролики — силовые кабели низкого напряжения среднего напряжения | 11кВ 33кВ 66кВ 132кВ

Кабели сверхвысокого напряжения

Кабельное протягивающее оборудование для поддержки сложных прокладок кабеля передачи и распределения 400 кВ в подземные кабельные туннели с прицепами для кабельных барабанов (до 50 000 кг), механизированными кабельными протяжными машинами, подъемными домкратами для кабельных барабанов и протяжными носками для кабельных проектов сверхвысокого напряжения.

Склад

T&D в стандартной комплектации кабельных тяговых устройств низкого напряжения, 11 кВ, 33 кВ, 66 кВ и 132 кВ для немедленной доставки британским подрядчикам или за границу.

Дополнительная литература | Кабельный барабан для перемещения и прокладки кабелей | Путеводитель от Nexans

Носки Cable Socks

T&D распространяет линейку кабельных носков Slingco для всех типов кабелей и проводов, протягивающих через кабельные каналы, каналы и траншеи — кабельные носки доступны с диаметром до 20 дюймов (500 мм) и разрывной нагрузкой, превышающей 120 000 фунтов.Кабельные носки не должны использоваться до их приблизительного предела разрывной деформации, и всегда следует использовать разумный коэффициент безопасности.

Прокладка траншейных кабелей и натяжка воздушных линий

Продукты для прокладки кабелей используются в таких разнообразных сферах, как натяжка воздушных линий, прокладка траншейных кабелей, протягивание оптоволоконных кабелей и опоры стояков кабелепровода.

Все наши стандартные носки для тросов точно вручную сплетены из высокопрочной оцинкованной проволоки, проволоки из нержавеющей стали или арамида.Кроме того, у нас есть возможность предложить услуги по индивидуальному проектированию кабельных носков для конкретных приложений, где могут быть спроектированы носки с диаметром более 400 мм и разрывами более 50 000 кг.

Типовая компоновка для траншейных работ | Тяга | Укладка | Воздуховоды | Уплотнение | Соединительные кабели LV MV HV EHV

➡ Ознакомьтесь с нашим ассортиментом оборудования для протягивания и прокладки кабеля

Кабели для подземных подстанций и оборудование для воздушных линий .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
