Прокладка кабелей на стойках и полках. Большая Энциклопедия Нефти и Газа


Кабельные полки и стойки. Особенности и монтаж

Статьи //  Кабельные полки и стойки

Основное назначение полки кабельной заключается в упрощении монтажных работ, связанных с прокладкой кабельных линий. Полка применяется совместно с коробами, лотками, крепежными узлами и другими аксессуарами, специально разработанными для быстрого и эффективного развертывания высоковольтных кабельных коммуникаций.

Монтаж кабельный полок

В процессе установки полки применяется монтажная стойка с отверстиями, проделанными в вертикальной плоскости с шагом 50 мм. Крепление полки на стойке осуществляется посредством безболтового соединения. Кроме того, изделие может фиксироваться на строительных конструкциях методом сварки или скобами. При установке имеющийся на полке хвостовик совмещается с отверстием в корпусе стойки. После поворота ключом язычка на 900 создается прочное механическое и электрическое соединение.

Исходя из требований к параметрам жесткости материала, для производства кабельных полок используется холоднокатаная оцинкованная сталь, толщина которой может составлять 1,5, 2 или 2,5 мм. При изготовлении полок категории «К» дополнительно предусматривается перфорация отверстиями размером 20×10 мм и шагом 30 мм.

Стойка кабельная

Изделие входит в число специализированных аксессуаров, предназначенных для оперативного выполнения монтажа отдельных кабельных линий, либо целых кабельных трасс, объединенных с помощью лотков, перфорированных профилей или коробов. Кабельная стойка может задействоваться как для монтажа наружной проводки, так и для внутренних работ. Для крепления стойки к строительной конструкции допускается использование сварки, либо монтаж осуществляется с помощью скоб.

Продукция поставляется полностью готовой для монтажа, стойка может применяться совместно с ранее установленными аксессуарами. Также необходимо отметить повышенную мобильность стоек, позволяющую прокладывать кабельные сети в труднодоступных местах.

Поставка аксессуаров для кабельных систем

Компания «Несущие конструкции» входит в число ведущих отечественных поставщиков комплектующих для прокладки кабельных систем. Ассортимент предлагаемой продукции включает в себя следующие товарные категории:

  • Кабельные стойки и полки;
  • Различные модификации кабельных лотков;
  • Электротехнические короба;
  • Другие аксессуары и материалы, требующиеся для кабелеукладочных работ различной сложности.

В целях соблюдения заявленных эксплуатационных характеристик и потребительских свойств, все изделия изготавливаются из высококачественных материалов с соблюдением ГОСТов и норм действующих технических регламентов. Всю необходимую информацию о доступной в продаже продукции Вы сможете получить на страницах нашего сайта, либо связавшись менеджером по контактному телефону.

nznk.ru

Полка — кабельная конструкция — Большая Энциклопедия Нефти и Газа, статья, страница 2

Полка — кабельная конструкция

Cтраница 2

В состав комплекта входят: телескопическая стойка высотой 3355т — 4090 мм, поддерживающий и линейный ролики, закрепляемые на полках кабельных конструкций, траверса, приводной механизм с электродвигателем, непрерывный канат, кабельный захват и зажим. Комплект рассчитан на прокладку потокг.  [16]

При применении кабелей с однопроволочными жилами в алюминиевой оболочке ( например, марки ААШв), обладающих повышенной жесткостью, наблюдаются случаи сползания кабелей, не закрепленных на полках кабельных конструкций, или деформации кабельных конструкций в тех местах, где кабели закреплены. Это объясняется удлинениями кабелей, вызванными иногда значительными перепадами между температурой окружающей среды во время монтажа кабелей и наиболее высокой температурой кабеля, с учетом его собственного нагрева во время эксплуатации.  [17]

При прокладке кабеля по открытой эстакаде применяют специализированный автомобиль, оснащенный валковым протяжным устройством 2 ( рис. 56) с регулируемой высотой подъема кабеля на отведенное ему место на полка кабельных конструкций.  [18]

Крепление кабелей на всех полках кабельных конструкций, установленных на расстоянии 0 8 — 1 0 м, производится алюминиевыми скобами с прокладкой двух слоев резины толщиной 2 0 мм. Между горизонтальными рядами полок кабельных конструкций устанавливаются асбестоцементные перегородки.  [20]

Наиболее распространено крепление лотков на полках кабельных конструкций.  [22]

Для трехфазной сети переменного тока с целью уменьшения потерь три одножильных кабеля разных фаз прокладывают в общем пучке треугольником. Закрепление пучка производят специальными скобами ( или клицами), устанавливаемыми на полках кабельных конструкций, а также в середине пролета между ними.  [24]

Прокладка контрольных кабелей по стенам и потолкам зданий осуществляется различными способами в зависимости от условий и наличия кабельных конструкций. Наиболее часто кабели прокладываются: по скобам, на елочных конструкциях, потолочных конструкциях и по полкам кабельных конструкций.  [25]

Разновидностью конструкций, применяемых для прокладки и крепления кабелей являются лотковые, в которых лотки являются самостоятельными элементами, в отличие от лотков, образуемых стойками ( или подвесами) и полками кабельных конструкций совместно с продольными элементами ( прогонами) и поперечинами.  [27]

Барабан с кабелем подготавливают к раскатке и устанавливают на домкратах в непосредственной близости от приводного механизма. Конец кабеля снабжают концевым кабельным захватом и присоединяют к специальному зажиму на ведущей ветви тянущего каната. На полки кабельных конструкций, предназначенных для размещения кабеля, устанавливают ролики РЛУ.  [28]

Барабан с кабелем устанавливают в непосредственной близости от приводного механизма. Конец кабеля снабжают концевым кабельным захватом и присоединяют к специальному зажиму на ведущей ветви тянущего каната. На полки кабельных конструкций, предназначенных для размещения кабеля, устанавливают ролики РЛУ.  [29]

Электрические проводки должны прокладываться в специальных кабельных туннелях и шахтах по полкам и кронштейнам или в защитных

Кабельные полки и стойки. Особенности и монтаж

Статьи //  Кабельные полки и стойки

Основное назначение полки кабельной заключается в упрощении монтажных работ, связанных с прокладкой кабельных линий. Полка применяется совместно с коробами, лотками, крепежными узлами и другими аксессуарами, специально разработанными для быстрого и эффективного развертывания высоковольтных кабельных коммуникаций.

Монтаж кабельных полок

В процессе установки полки применяется монтажная стойка с отверстиями, проделанными в вертикальной плоскости с шагом 50 мм. Крепление полки на стойке осуществляется посредством безболтового соединения. Кроме того, изделие может фиксироваться на строительных конструкциях методом сварки или скобами. При установке имеющийся на полке хвостовик совмещается с отверстием в корпусе стойки. После поворота ключом язычка на 900 создается прочное механическое и электрическое соединение.

полки

Исходя из требований к параметрам жесткости материала, для производства кабельных полок используется холоднокатаная оцинкованная сталь, толщина которой может составлять 1,5, 2 или 2,5 мм. При изготовлении полок категории «К» дополнительно предусматривается перфорация отверстиями размером 20×10 мм и шагом 30 мм.

Стойка кабельная

Изделие входит в число специализированных аксессуаров, предназначенных для оперативного выполнения монтажа отдельных кабельных линий, либо целых кабельных трасс, объединенных с помощью лотков, перфорированных профилей или коробов. Кабельная стойка может задействоваться как для монтажа наружной проводки, так и для внутренних работ. Для крепления стойки к строительной конструкции допускается использование сварки, либо монтаж осуществляется с помощью скоб.

Продукция поставляется полностью готовой для монтажа, стойка может применяться совместно с ранее установленными аксессуарами. Также необходимо отметить повышенную мобильность стоек, позволяющую прокладывать кабельные сети в труднодоступных местах.

Поставка аксессуаров для кабельных систем

монтаж кабельных полок и стоек

Компания «Несущие конструкции» входит в число ведущих отечественных поставщиков комплектующих для прокладки кабельных систем. Ассортимент предлагаемой продукции включает в себя следующие товарные категории:

  • Кабельные стойки и полки;
  • Различные модификации кабельных лотков;
  • Электротехнические короба;
  • Другие аксессуары и материалы, требующиеся для кабелеукладочных работ различной сложности.

В целях соблюдения заявленных эксплуатационных характеристик и потребительских свойств, все изделия изготавливаются из высококачественных материалов с соблюдением ГОСТов и норм действующих технических регламентов. Всю необходимую информацию о доступной в продаже продукции Вы сможете получить на страницах нашего сайта, либо связавшись менеджером по контактному телефону.

Прокладка кабеля на конструкциях « Электротехническая компания Ай Эм Хост

Прокладка кабеля на лотках

Открытую прокладку кабелей осуществляют на кабельных конструкциях, на лотках или в коробах, уложенных на эти кабельные конструкции. Непосредственно на кабельных конструкциях прокладывают кабели больших сечений: 25 мм2 и выше. Силовые кабели меньших сечений, 16 мм2 и менее, и кабели управления прокладывают преимущественно на лотках или в коробах. При смешанной прокладке кабелей разного сечения и назначения (силовые и управления) в целях более организованной прокладки кабелей рекомендуется их укладка на лотках.

Кабельные конструкции. Для прокладки кабелей применяют кабельные конструкции, рассчитанные на различное количество кабелей разного назначения.

Кабельные конструкции предназначены для установки вдоль стен помещений, каналов, туннелей, колодцев и других кабельных сооружений, а также для подвески к перекрытиям, балкам и другим строительным элементам здания.

Закладные (елочные) кабельные конструкции состоят из штампованных перфорированных стоек и полок. Стойки изготовляют высотой от 400 до 1800 мм. Для получения кабельной конструкции необходимой высоты их можно стыковать между собой по вертикали в любом сочетании.

Перфорация в стойках имеет шаг 50 мм, что позволяет устанавливать полки с расстояниями между ними, кратными 100, 150 мм и т. д. В отличие от прежних кабельных конструкций, рассматриваемые конструкции не требуют приварки полок к стойкам. Надежность механического сцепления полки со стойкой и обеспечение необходимого электрического контакта для заземления полок достигаются особым устройством узла сочленений полки со стойкой (замком). Приварка полок к стойкам нарушает принцип сборки кабельных конструкций, а также снижает качество антикоррозионного покрытия в местах приварки.

При отсутствии необходимости сварки между стойкой и полкой появляется возможность установки полок во время монтажа по мере их надобности (без резерва), что сокращает общий расход полок.

В последнее время в целях повышения качества, улучшения внешнего вида, увеличения срока службы и облегчения заземления выпускаются оцинкованные кабельные конструкции (а также лотки и короба). При этом желательно их крепить к опорным поверхностям и закладным частям с помощью болтовых или безметизных соединений, не нарушая цинкового покрытия.

Полки изготовляют длиной (вылетом) от 160 до 450 мм, что позволяет комплектовать стойку с полками разной длины. Полки в стойке укрепляют путем ввода их хвостовой части в окна стойки. В перфорации стойки имеется выступ (язычок), поворот которого специальным ключом обеспечивает надежное крепление полки к стойке без применения сварки. Кроме того, хвостовая часть полки имеет форму (дополнительные выступы, входящие

в перфорацию стойки), увеличивающую устойчивость полок относительно боковых нагрузок, обеспечивая тем самым их невыпадение при транспортировке.

Полки кабельных конструкций рассчитаны на постоянную равномерно распределенную нагрузку от массы кабелей около 10 Н/см длины полки. Полки также рассчитаны на кратковременную сосредоточенную монтажную нагрузку 800Н, приложенную к концу полки. При этом остаточная деформация (прогиб) не превышает 2°.

Кабельные конструкции елочного типа предназначены для прокладки большого количества кабелей. Для прокладки одиночных кабелей применяют закладные кабельные конструкции, состоящие из перфорированных стоек и кабельных подвесок. Подвески изготовляют с хвостовиками, с помощью которых их соединяют с перфорированной стойкой. Подвески вставляют в окна стойки узкой стороной хвостовика и последующим поворотом на 90° устанавливают в горизонтальное положение.

Подвески выполняют трех видов для кабелей диаметром до 20, 35 и 50 мм, что является достаточным для кабелей обычно применяемых марок и сечений в такого вида прокладках.
Прокладка кабелей на конструкциях в производственных и электротехнических помещениях является самым распространенным и дешевым способом открытой прокладки кабелей.

Кабели не рекомендуется класть непосредственно на кабельные конструкции, имеющие незакругленные края, потому что в местах касания с полками их оболочки изнашиваются. Особенно это относится к кабелям в пластмассовой оболочке. Расстояния между кабельными конструкциями на прямых участках обычно принимают в пределах 800—1000 мм.

В типовых строительных элементах кабельных сооружений, например в туннелях, где имеются металлические закладные части для крепления кабельных конструкций, расстояния между ними принимают 750 мм (кратным общей длине элемента).

При прокладке на конструкциях для обеспечения хорошего внешнего вида прокладки желательно добиться однообразия трассы, т. е. одинакового провеса кабелей. Кабели средних и мелких сечений, проложенные на редко расставленных .кабельных конструкциях, сильно и неодинаково провисают. Это особенно заметно в тех случаях, когда несколько кабелей разного сечения прокладывают рядом на одной полке.

Однако для того, чтобы добиться опрятного вида прокладки, для кабелей различных марок и сечений, уложенных по общим трассам, требуется предусматривать различные расстояния между опорными конструкциями, что выполнить не представляется возможным. Поэтому кабельные конструкции располагают с усредненными расстояниями между ними 750—1000 мм.

Монтирование кабелей по опорным конструкциям — ЗАО «СИ» Тел.: 84992359878 89055749848 [email protected]

Монтирование кабелей по опорным конструкциям

Сооружение КС часто предполагает монтирование кабелей по стенам зданий, внутри производственных сооружений, внутри тоннелей, по опорам, по лоткам и проч. Методики подобных прокладок также нормируются технически.

Монтирование по опорам начинают с заготовки самих опор. Их принято изготавливать из стали. Опора представляет из себя стойку с полками. На стойках и полках имеются вырезы, к ним крепятся скобы. Опора выполняет несущую и распределяющую функции.

Внутри помещений принято инсталлировать кабельные линии по лоткам. Здесь можно прокладывать кабели без бронепокрова и провода. Высота размещения лотков нормируется, исходя из типа помещения и условий в нем.

Лотки должны быть оборудованы заземлителями. Заземлители должны присутствовать не менее, чем в 2 независимых местах. Также каждое ответвление заземляется отдельно. Лотки должны быть состыкованы в одну непрерывную цепь.

Внутри одного лотка без необходимости устраивать дополнительные перегородки возможно размещать все СК от одного агрегата. Также таким же образом можно укладывать силовые цепи нескольких панелей, машин, щитков, которые имеют отношение к одному технол. процессу. При подобном размещении кабелей меж ними должны быть просветы в 2 см.

Кабели, принадлежащие разным цепям или агрегатам, разрешается размещать в одних лотках с отделением каждой цепи при помощи разделителей из стали или спец. обойм.

СК с U до 10 кВ можно размещать внутри лотков исключительно одним рядом. Меж ними формируют просветы с заданным промежутком.

Стыкование строит. длин кабелей ведут муфтами. Муфты укладывают в индивидуальных лотках для муфт. При инсталляции КС в лотках кабели закрепляют на расст. в 50 см. по прямым отрезкам трассы, если расположение лотков по вертикали, и на расст. в 300 см., если лотки размещены горизонтально. Добавочные крепления организуют там, где трасса проходит повороты и разветвления.

© 2017, wpadmincheg963. Все права защищены.

Электропроводки на лотках

Инструкция по заготовке и монтажу открытых беструбных электропроводок – ВСН 180-84

4.1. На лотках следует прокладывать провода сечением менее 120 мм2 и кабели сечением жил до 16 мм2. Допускается прокладывать провода и кабели больших сечений при совпадении их трасс с проводами и кабелями указанных выше сечений.

4.2. Лотки выпускается двух типов: перфорированные и сварные. Перфорированные лотки НЛ5 и НЛ10 (рис. 2) изготовляются соответственно шириной 50 и 100 мм1, сварные НЛ20 и НЛ40 (рис. 3) — соответственно шириной 200 и 400 мм.

Длина лотков 2; 2,5 и 3 м.

1 На одном конце лотков НЛ5, НЛ10 соединитель приварен.

Рис. 2. Перфорированные лотки НЛ5, НЛ10

Рис. 3. Сварные лотки НЛ20, НЛ40

1 — планка; 2 — борт

4.3. Лотки устанавливаются как в вертикальной, так и горизонтальной плоскостях вплотную к стенам и на сборных кабельных конструкциях (стойках, полках, подвесках), в состав которых входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями (рис. 4 — 10), а также на полках и конструкциях, изготовляемых в МЭЗ по чертежам (рис. 11 — 18).

4.4. Перфорированные лотки применяются для выполнения магистральных участков сети, стояков, мостиков, ответвлений и спусков от основных лотковых трасс при подводе кабелей и проводов к различного рода электроприемникам.

4.5. Расстояния между точками крепления лотков и между опорными конструкциями должны быть не более 2 м.

4.6. Допустимая удельная нагрузка на лотки при расстоянии между опорами 2000 мм составляет: для перфорированных лотков шириной прямой секции 50 мм — 50 Н/м, шириной 100 мм — 100 Н/м; для сварных лотков шириной 200 мм — 300 Н/м, шириной 400 мм — 600 Н/м. Кроме того, сварные лотки рассчитаны на дополнительную сосредоточенную нагрузку 800 Н, приложенную в середине пролета.

Рис. 4. Соединение прямых лотков

а — лотки НЛ5, НЛ10; б — лотки НЛ20, НЛ40

4.7. Соединения секций лотков всех типов должны выполняться с помощью стандартных резьбовых крепежных изделий (рис. 4).

4.8. Для обеспечения надежного электрического контакта в местах соединения элементов лотков устанавливают заземляющие шайбы острыми выступами непосредственно к окрашенной поверхности.

4.9. Соединения секций лотков в одной плоскости должны выполняться: прямых однотипных НЛ5 или НЛ10 — с помощью соединителей в виде швеллеров (рис. 4, а), НЛ20 или НЛ40 — путем ввода одной секции в другую на 135 мм и скрепления стандартными крепежными изделиями (рис. 4, б).

При изменении ширины трассы сварных лотков применяют переходные соединители НЛ-СП (рис. 5).

Рис. 5. Соединение лотков НЛ20 и НЛ40 с помощью соединителя переходного НЛ-СП

Рис. 6. Крепление лотка НЛ20 (НЛ40) с помощью подвески НЛ-ПВ и прижима НЛ-ПР

1 — прижим НЛ-ПР; 2 — подвеска НЛ-ПВ

Рис. 7. Соединение лотков НЛ20 (НЛ40) и НЛ10 (НЛ5)

Рис. 8. Поворот лотков магистрали в горизонтальной плоскости с помощью лотка углового НЛ-У45, НЛ-У95

Рис. 9. Поворот лотковой магистрали с помощью соединителей шарнирных НЛ-СШ в вертикальной плоскости

a — лотки НЛ20, НЛ40; б — лотки НЛ5, НЛ10

4.10. Для выполнения перехода трассы с одного уровня на другой под углом до 90º, а также для отвода проводников к отдельно стоящим электроприемникам применяют шарнирные соединители НЛ-СШ (рис. 9).

4.11. Поворот трассы лотков НЛ20 и НЛ40 в горизонтальной плоскости на угол до 90º выполняется с помощью переходных соединителей НЛ-СП, изогнутых по надрубам на необходимый угол и закрепляемых, на бортах прямых секции лотков (рис. 10, а). Поворот трассы лотков НЛ5, НЛ10 в горизонтальной плоскости выполняется с помощью шарнирного соединителя НЛ-СШ (рис. 10, б).

4.12. В случае если радиус поворота прокладываемого проводника превышает ширину лотка, на борта соединяемых под прямым углом секций устанавливают угловые секции НЛ-У45 — для радиуса поворота до 450 мм; НЛ-У95 — для радиуса поворота до 950 мм (рис. 8).

4.13. Повороты, ответвления, обходы выступов и препятствий, пересечения, переходы лотков с одной ширины на другую и с одной отметки на другую и т.д. должны выполняться с помощью специальных секций заводского изготовления (рис. 7 — 10) или изготовляемых в МЭЗ по типовым проектам (рис. 11 — 17).

Рис. 10. Поворот лотковой магистрали с помощью соединителей переходных НЛ-СП и соединителей шарнирных НЛ-СШ в горизонтальной плоскости

а — лотки НЛ20, НЛ40; б — лотки НЛ5, НЛ10

При невозможности установки навесных опорных конструкций лотки могут устанавливаться на стойках, закрепленных на полу помещения (рис. 18).

4.14. Крепление лотков НЛ20, НЛ40 к кабельным конструкциям должно выполняться с помощью прижимов НЛ-ПР (рис. 20 и 24). Крепление лотков НЛ5, НЛ10 на основаниях и полках должно выполняться с помощью стандартных резьбовых крепежных изделий (рис. 21).

4.15. Для крепления лотков к точкам, расположенным выше лотковой трассы, используется подвеска НЛ-ПВ (рис. 6, 19), которая устанавливается под прямой секцией перпендикулярно или под углом к бортам в зависимости от ширины секции. Затем с помощью стальной проволоки или троса, проходящих через середину прямой секции, подвеска соединяется с точкой крепления.

4.16. Лотки должны быть закреплены на поворотах, подъемах, спусках, пересечениях, ответвлениях, обходах выступов и препятствий и в местах соединения лотков разной ширины.

4.17. Опорные конструкции должны быть закреплены с помощью дюбелей-гвоздей и дюбелей-винтов, забиваемых строительно-монтажным пистолетом, а также с помощью обхватывающих и зажимных конструкций или сваркой.

Рис. 11. Обход выступов при горизонтальной прокладке лотков НЛ10-П2 (НЛ5, НЛ10)

1 — конструкция кабельная; 2 — секция угловая горизонтальная; 3 — лоток НЛ10-П2

Рис. 12. Обход выступов при горизонтальной прокладке лотков НЛ20-П2 (НЛ20, НЛ40)

1 — конструкция кабельная; 2 — лоток НЛ20-П2; 3 — вставка прямая; 4 — прижим НЛ-ПР; 5 — вставка угловая

Рис. 13. Обход внешнего угла при горизонтальной установке лотков НЛ10-П2 (НЛ5, НЛ10)

1 — конструкция кабельная; 2 — секция угловая; 3 — лоток НЛ10-П2

Рис. 14. Обход внутреннего угла при горизонтальной установке лотков НЛ10-П2 (НЛ5, НЛ10)

1 — конструкция кабельная; 2 — секция угловая горизонтальная; 3 — лоток НЛ10-П2

Рис. 15. Обход внешнего угла при горизонтальной прокладке лотков НЛ40-П2 (НЛ20, НЛ40)

1 — прижим НЛ-ПР; 2 — конструкция кабельная; 3 — лоток НЛ40-П2; 4 — лоток угловой НЛ-У45

Рис. 16. Прокладка лотков НЛ40-П2 (НЛ20, НЛ40) под перекрытием

1 — конструкция кабельная; 2 — прижим НЛ-ПР; 3 — лоток НЛ40-П2

Рис. 17. Горизонтальная установка лотков НЛ10-П2 (НЛ5, НЛ10) на расстоянии от стены

1 — лоток НЛ10-П2; 2 — конструкция

Рис. 18. Прокладка одного лотка НЛ40-П2 на стойках

1 — лоток НЛ40-П2; 2 — рама; 3 — прижим НЛ-ПР; 4 — стойка

Рис. 19. Крепление лотков НЛ20 (НЛ40) в пролетах с применением подвески НЛ-ПВ

1 — муфта натяжная К798; 2 — зажим тросовый К676; 3 — трос; 4 — обхватывающие конструкции; 5 — лоток; 6 — серьга К1016; 7 — подвеска НЛ-ПВ

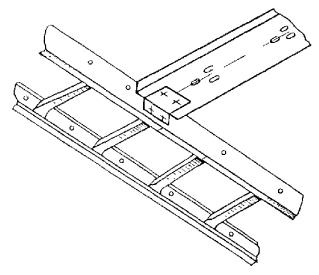

Рис. 20. Крепление сварных лотков к конструкциям

а — горизонтальная прокладка; б — вертикальная прокладка; в — прокладка по поверхности параллельной несущей плоскости лотков;

1 — конструкция кабельная; 2 — прижим НЛ-ПР; 3 — лоток НЛ20-П2 (НЛ40-П2)

Рис. 21. Крепление перфорированных лотков НЛ10-П2 (НЛ5, НЛ10) к конструкциям (горизонтальная прокладка)

1 — кабельная конструкция; 2 — лоток НЛ10-П2

Рис. 22. Примеры крепления проводов и кабелей к лоткам

1 — лента К226 с кнопкой К227; 2 — полоска К404-К405, пряжка К407; 3 — полоска-пряжка К395-К398; 4 — скоба К252-К254; 5 — скоба К732-К740; 6 — скоба К142-К145; 7 — скоба К146п-К148п

Рис. 23. Схема технологической линии по заготовке проводов сечением 16 — 240 мм2

1 — домкраты кабельные; 2 — вертушка универсальная; 3 — механизм мерной резки; 4 — тележка-накопитель; 5 — стол-накопитель; 6 — механизм снятия изоляции; 7 — стойка; 8 — гидропресс; 9 — стол-накопитель для проводов

Рис. 24. Установка кабельных конструкций

1 — прижим для крепления лотка к полке; 2 — лоток НЛ20-П2; 3 — кабельная стойка; 4 — скоба для крепления стоек пристрелкой или приваркой; 5 — кабельная полка; 6 — ключ для крепления полок к стойкам

Рис. 25. Комплект механизмов и приспособлений для прокладки кабелей по лоткам

1 — привод универсальный монтажный; 2 — механизм тяговый; 3 — устройство, группирующее кабели; 4 — ролик линейный универсальный; 5 — захват канатный; 6 — захват кабельный; 7 — ролик угловой

Таблица 2

Способы прокладки проводов и кабелей на лотках

№ п/п Способ прокладки Коэффициент использования Ки > 0,7 Коэффициент использования Ки ≤ 0,7
количество проводов и (или) кабелей коэффициент снижения Ксн количество проводов и (или) кабелей коэффициент снижения Ксн
1 До 3 0,80 до 6 1,00
4 — 6 0,70 7 — 8 0,90
7 — 9 0,60 9 — 11 0,85
12 — 15 0,70
16 — 20 0,65
21 и более 0,60
2 До 3 0,80 до 6 1,00
4 — 6 0,70 7 — 8 0,90
7 — 9 0,60 9 — 11 0,85
12 — 15 0,70
16 — 20 0,65
21 и более 0,60
3 До 2 1,00 Введение коэффициентов снижения не требуется
3 — 4 0,85
5 — 8 0,80
9 — 15 0,70
16 и более способ прокладки не рекомендуется 0,65
4 Введение коэффициентов снижения не требуется Введение коэффициентов снижения не требуется. Способ прокладки не рекомендуется
5 Однослойная прокладка см. поз. 3. Многослойная прокладка или пучками см. поз. 1 или 2
6 Однослойная прокладка см. поз. 4 Многослойная прокладка или пучками см. поз 1 или 2

Таблица 3

Монтаж электропроводок на лотках

Наименование операции Содержание работ Применяемые электромонтажные изделия Применяемые инструменты, механизмы и приспособления Примечания
наименование индекс
Первый этап работ
Сборка укрупненных блоков Сборка блоков из прямых, угловых, тройниковых и крестовых секций. Маркировка блоков в соответствии с указаниями ППР Операции выполняются в МЭЗ
Заготовка проводов и кабелей Мерная резка проводов и кабелей. Снятие изоляции с проводов и кабелей. Скручивание, подрезка, сварка и контроль правильности соединения жил проводов до 6 мм, изолирование мест соединений и установка ответвительных сжимов Сжим ответвительный У731М, У733М, У734М, У739М, У859М, У870М — У872М Механизм мерной резки; механизм снятия изоляции; сварочный аппарат; пробник для прозвонки То же
Заготовка пучков проводов, прозвонка и маркировка Заготовка пучков проводов. Бирка маркировочная У134, У153, У136 Пробник для прозвонки Операции выполняются в МЭЗ
Прозвонка и маркировка жил многожильных проводов и кабелей. Оконцеватель А671, У541
Маркировка проводов, кабелей и пучков проводов и кабелей Трубка ХВТ
Бухтование Бухтование проводов, кабелей и пучков проводов и кабелей на вертушке; маркировка бухт и укладка их в контейнеры Полоска К404, К405 Вертушка; контейнер То же
Пряжка К407
Полоска-пряжка К395 — К398
Лента монтажная с кнопкой К226, К227
Бирка У134, У153, У136
Разбивка трасс Нанесение краской на строительные элементы отметок мест установки опорных конструкций Операции выполняются на трассе
Подготовка трасс к прокладке лотков Пробивка отверстий, гнезд, проемов, не выполненных в процессе строительства. Установка опорных конструкций Пластмассовый дюбель Дюбель-гвоздь Перфоратор, электросверлилка, ключ К1156 То же
Доставка укрупненных блоков и отдельных секций лотков и заготовок проводов и кабелей Доставка в монтажную зону контейнеров с укрупненными блоками кассет, барабанов или бухт с проводами и кабелями. Развозка или разноска по трассе к месту их прокладки Автомобиль-самопогрузчик, контейнер, вертушка Операции выполняются на трассе
Второй этап работ
Установка опорных конструкций на проектной высоте Установка и закрепление кабельных стоек на железобетонных колоннах и фермах с применением обхватывающих конструкций Обхватывающие конструкции Подъемные устройства для работы на высоте Сварочный аппарат При заготовке в МЭЗ конструкций из монтажных профилей или блоков из кабельных стоек и полок (или монтажных профилей)
Полухомут
Шпильки К122, К123
Кабельные стойки К1150 — К1154
Установка и закрепление кабельных стоек на железобетонных колоннах, стенах и под перекрытиями пристрелкой с помощью скобы дюбелями Кабельные стоики К1150 — К1154
Скоба K 1157
Профиль монтажный перфорированный К235, К238
Дюбель-гвоздь
Дюбель-винт
Пластмассовый дюбель У656, У658, У678, У661, У663 Поршневой монтажный пистолет ПЦ52-1. Электрические и пневматические сверлилки с применением твердосплавного инструмента. Набор инструментов электромонтажника НЭ. Набор гаечных ключей
Закрепление кабельных стоек к металлоконструкциям с помощью скобы сваркой Кабельные стойки К1150 — К1154 Сварочный аппарат
Скоба К1157
Установка опорных конструкций на полу Установка стоек Стойка Рама Рис. 18
Установка тросовых растяжек Установка и закрепление тросовых растяжек с помощью обхватывающих конструкций Муфта натяжная К798 Установка тросовых растяжек производится в случае невоз можности установки кабельных стоек. Расстояние между опорными конструкциями не должно превышать 2 м
Зажим тросовый К676
Установка кабельных полок Установка и закрепление полок к кабельным стойкам Полки К1160 — К1163 Ключ К1156 В случае раздельной доставки на монтаж (рис. 24 )
Установка лотков на опорных конструкциях Поднятие двух секций или блоков (несколько соединяемых секции) на опорные конструкции Лотки перфорированные сварные НЛ, НЛ5-П2 НЛ10-П2, НЛ20-П2, НЛ40-П2 Подъемные устройства для работы на высоте
Соединение смежных секций и блоков между собой Болты, винты Набор инструментов электромонтажника НЭ, ИН-15 Набор гаечных ключей
Лотки угловые НЛ-У45, НЛ-У95 Рис. 8
Соединители переходные НЛ-СП Рис. 10
Соединители шарнирные НЛ-СШ Рис. 9
Закрепление лотков к опорным конструкциям Прижим НЛ-ПР
Операции повторить с последующими блоками
Установка разделительной перегородки (уголок, лист) на сварных лотках Уголок (лист) К236 Для разделения потоков проводов или кабелей, совместная прокладка которых не допускается
Проверка непрерывности цепи заземления Операция выполняется организациями
Прокладка проводов и кабелей Прокладка проводов и кабелей: 1. С помощью комплекта механизмов и приспособлений (рис. 25 ): а) установить релейные и угловые ролики Комплект механизмов и приспособлений типа КПП; линейные ролики РЛУ; угловые ролики; проволочный чулок; зажим; тяговый механизм Работа производится согласно инструкции по эксплуатации приспособлений
б) соединить концы кабелей (проводов) с канатом тягового механизма с помощью проволочного чулка; в) направить кабели с барабанов в группирующее устройство; г) раскатать кабели по роликам с помощью тягового механизма; д) переложить кабель (провод) с роликов на лоток; е) выправить кабель (провод)
2. С помощью лебедки и раскатанных роликов различных конструкций Лебедка монтажная ЛМ-1М, ЛМ-3,2; ролики ПС-50; раскаточные устройства
Закрепление проводов и кабелей Закрепление к лоткам проводов, кабелей, пучков проводов и кабелей с соблюдением необходимых расстояний Перфорированная лента К226 Рис. 22
Кнопка К227
Полоски К404, К405
Пряжка К407
Полоски-пряжки К395 — К398
Скоба однолапковая К252 — К254
Скоба двухлапковая К732 — К740, К142 — К145, К146п — К148п

Примечание. В отдельных случаях лотки целесообразно крепить к опорным конструкциям из монтажных профилей или кабельных стоек и полок в МЭЗ или на монтажной площадке, а затем производить установку этой сборной конструкции на строительное основание.

4.18. Силовые, контрольные кабели и провода следует прокладывать на лотках однослойно, многослойно и пучками в соответствии с табл. 2.

4.19. Крепление отдельных проводов и кабелей на лотках, а также пучков к лоткам должно выполняться перфорированной лентой с кнопкой, полоской с пряжкой, скобами и т.п. (рис. 22).

4.20. Для прокладки на лотках провода и кабели должны быть заготовлены на технологических стендах (линиях) в МЭЗ и поступать в зону монтажа на инвентарных барабанах.

Пример технологической линии по заготовке проводов и кабелей приведен на рис. 23.

4.21. Последовательность операций по монтажу электропроводок на лотках приведена в табл. 3.

Электропроводки в коробках

Расчет и монтаж лотковых трасс

Расчет и монтаж лотковых трасс реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на расчет и монтаж лотковых трасс, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Расчет и монтаж лотковых трасс

Кабельная трасса это совокупность различных элементов таких как: кабельные лотки, кронштейны, кабельные каналы, колонны, и др., которые предназначены для прокладки, закрепления и хранения кабеля. Правильно спроектированная кабельная трасса должна обеспечить простоту прокладки кабеля, надежность хранения и удобство обслуживания кабельной системы.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Кабельные лотки

Кабельные лотки являются элементом кабельной трассы и предназначены для прокладки кабеля в местах прохождения основной магистрали. В основном это за потолочное пространство коридоров, кабельные шахты, подводы к коммутационным (серверным) шкафам, пространство под фальшполом.

Отличительной особенность лотков является их универсальность, прочность, надежность. Лотки применяются повсеместно: промышленность, медицина, наука, образование, культура. Трудно встретить какую-либо современную инфраструктуру здания без применения в ее составе кабельного лотка. Кабельный лоток стал незаменимым элементом большинства кабельных систем.

Конструкции лотков представляют собой полые с защитным покрытием металлические каналы, рассчитанные на длительную эксплуатацию. При наличии в помещениях подвесных потолков кабельные трассы прокладываются в основном с применением металлических лотков. Такое решение позволяет создавать кабельные трассы большой ёмкости и высокой надежности, а также получить возможность без существенных материальных затрат проложить дополнительные информационные кабели для организации дополнительных портов СКС. Кабель в лотках размещается свободно и не испытывает механических нагрузок!

На данный момент на рынке присутствует полный перечень крепежных элементов к лотку, что позволяет крепить его к поверхности любой кофигурациии. Аксессуары к лоткам позволяют сконструировать систему любой сложности.

Существует четыре основных вида кабельного лотка:

Лоток металлический сплошной. Область применения:

  • организация кабельных шахт;
  • организация горизонтальных кабельных трасс;
  • организация трасс в доступных для посторонних лиц местах;
  • организация закрытой уличной трассы.

Лоток металлический перфорированный. Область применения:

  • организация кабельных шахт;
  • организация горизонтальных кабельных трасс;

Лоток металлический проволочный. Область применения:

  • организация легких кабельных шахт;
  • организация горизонтальных кабельных трасс с малой нагрузкай. (* не применятся при прокладке кабельной системы категории 6)

Лоток металлический лестничного типа. Область применения:

  • организация кабельных шахт большой нагрузки;
  • организация горизонтальных кабельных трасс большой нагрузки;
  • организация открытой уличной трассы.

Расчёт заполняемости лотков

При выборе габаритных размеров лотка необходимо знать объем проводов и кабелей, которые будут в нем проложены. Согласно «Правил устройства электроустановок» (п2.1.61 изд. 7-е) «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.»

Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками, пакетами.

Расчет и монтаж лотковых трасс

Учитывая, что при прокладке провода или кабеля в лотке невозможно расположить вплотную, расчет площади определяется по формуле:

Расчет и монтаж лотковых трасс

S = D2

  • S — площадь провода или кабеля
  • D — наружний диаметр кабеля

Для расчета общей площади нужно сложить сумму площадей всех проложенных проводов и кабелей:

S общ. = S1 + S2 + S3+…

Способы монтажа и крепления кабельных лотков

Для построения любой кабельной сети (силовые и слаботочные кабели, сигнальные линии, охранная и пожарная сигнализации, СКС и ЛВС и т.п.) необходимо проложить большое количество кабелей, которые выходят из рабочих помещений.

Использование металлических кабельных лотков для создания системы кабельных каналов на объекте является одним из стандартных решений. Лотки устанавливаются в технических помещениях, кабельных тоннелях и шахтах, монтируются в коридорах, цехах и даже в офисах и магазинах.

Рассмотрим основные способы крепления лотков. Для удобства схемы сведены в три группы: монтаж к стене, потолку и полу.

Крепление лотка к стене

Популярный способ крепления лотка организуется за счет использования кабельных полок (консолей, кронштейнов настенных, кронштейнов консольных).

В свою очередь полки (кронштейны, консоли) могут крепиться напрямую к стене или на специальные стойки или профили, которые обеспечивают надежность и долговечность. Главным плюсом использования кабельных стоек при монтаже трассы на стену является возможность установки нескольких параллельных ярусов кабельных лотков для раздельной прокладки кабелей. Так кабельными стандартами, например, рекомендуется прокладывать оптические кабели отдельно от медных, что определяет необходимость монтировать несколько групп лотков параллельно. При прокладке трассы в вертикальной плоскости возможно использование скобы-кронштейна.

 Расчет и монтаж лотковых трассРасчет и монтаж лотковых трасс

Преимущества использование полок и кронштейнов

  1. Простота и быстрота монтажа
  2. Прочность, надежность и высокая несущая способность конструкции
  3. Универсальность:
  • на базе одного профиля разной длины можно собирать настенные, потолочные и напольные конструкции с разной высотой подвеса и разной длиной полок;
  • конструкция многих консолей (кронштейнов, полок) позволяет крепить монтажные элементы как сверху, так и снизу от самой консоли;
  • возможность крепления лотков не только горизонтально, но и в вертикальном положении

Как подобный можно рассматривать метод крепления кабельных полок на стойки (монтажный профиль) прикрепленный вертикально к полу, потолку или другим элементам конструкции здания (строения).

Крепление лотка к потолку и потолочным конструкциям

Расчет и монтаж лотковых трасс

Расчет и монтаж лотковых трасс

Расчет и монтаж лотковых трасс

Рекомендации при способе крепления лотка на потолочные стойки

Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.

  1. Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
  2. Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного. Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
  3. Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты

  1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
  2. Перфолента крепится к потолку с помощью болтов вворачиваемых в анкеры.
  3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
  4. Расстояние выбирается так же как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).

В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Об использовании шпилек и монтажного профиля

Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками. Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.

При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.

Крепление лотка к полу

Данные схемы являются вариациями использования уже рассмотренных способов прокладки кабельной трассы по потолку или стене. Так в первых двух схемах потолочное крепление было заменено на напольное, а универсальная скоба-кронштейн так же просто монтируется на пол как и на стену.

Расчет и монтаж лотковых трасс

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Расчет и монтаж лотковых трасс Расчет и монтаж лотковых трасс Расчет и монтаж лотковых трасс Расчет и монтаж лотковых трасс

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
