Выключатели проходные
Безусловно всем знакома ситуация, когда в ночное время суток приходится идти через всю комнату, чтобы включить свет. Конечно, это очень неудобно, а для кого-то и безумно страшно. В подобных случаях спасением является проходной выключатель, который предназначен для управления освещением из любого места. Но немногие знают, что представляет собой проходной выключатель, в чем заключается его принцип работы, как его подключать и как им пользоваться. В данном материале подробно и простым языком изложено назначение данного устройства, его монтаж и конструкция.
Какую роль выполняют проходные выключатели?Главная цель установки подобного устройства – включение и выключение светильников разного вида из любого места. Схема работы таких выключателей построена таким образом, чтобы исключить необходимость возвращения к главному выключателю. Проходные выключатели бывают трех видов исполнения: одноклавишные, двухклавишные, трехклавишные
Число возможных приборов для подключения к проходному выключателю зависит напрямую от его конструкции. Также, данные устройства бывают сенсорными.
ВАЖНО: все выключатели разрывают фазные провода и обесточивают электрические приборы, но именно проходные обладают специфической особенностью. Она заключается в размыкании одной цепи при замыкании контактов парного переключателя.
Главное отличие проходного выключателя от классического с двумя проводами – необходимость трехжильной коммутации, поскольку происходит направление напряжения от одного контакта к другому. Освещение включено в том случае, если клавиши двух устройств имеют одно положение, а выключено — при измененном положении. Но управление может происходить не только из двух, но также из большего количества мест. Чтобы этого добиться в схему встраивается переключатель перекрестного типа. При сильной необходимости их может быть несколько. Нужно знать, что в
Как правильно установить проходной выключатель?
На самом деле,
На концах провода должны быть освобождены от изоляционного материала (2-3 см) для последующей скрутки. В случае, если соединение происходит при помощи колодок, конец можно зачистить на один сантиметр. Провод, который подает питание от распределительного щита, в коммутационной коробке соединяется с входным контактом первого устройства. Последние выходные контакты скручиваются с аналогичными проводами второго выключателя, входной контакт которого соединяется с проводом лампы.
Установка проходного выключателя с двумя клавишами более целесообразна в комнатах большой площади, где используется несколько осветительных приборов. Конструктивно это -два одноклавишных устройства, объединенных одним корпусом. Использование одного проходного выключателя — экономия на монтаже кабеля, идущего к нескольким одинарным выключателям. В основном, двухклавишный проходной выключатель применяется в управлении светом в ванных комнатах и туалетах либо в коридорах и на лестничных клетках. Также, с помощью этого устройства можно включать лампочки в люстре группами.
Чтобы произвести правильную установку проходного выключателя на две лампы, необходимо иметь много проводов. К каждому из них подводится 6 жил, поскольку отсутствует общая клемма. Грубо говоря, два автономных выключателя находятся под одним корпусом.
- предварительно в стену нужно вмонтировать подрозетники, проемы для которых вырезаются при помощи перфоратора с коронкой. После чего к сделанным проемам ведется пара трехжильных проводов. Возможна ситуация, когда отведение идет от распределительной коробки одного шестижильного провода;
- ко всем осветительным устройствам отведен трехжильный кабель, то есть, нулевой провод, заземление и фаза;
- фаза внутри коммутационной коробки подсоединяется к паре контактов первого выключателя. Два остальных выключателя объединяются при помощи четырех перемычек. Второй выключатель предназначен для присоединения контактов светильников. Нуль, идущий от распределительного щитка, соединяется со вторым проводом осветительных устройств. Когда в момент переключения контактов общие цепи попарно смыкаются или размыкаются, происходит включение или выключение конкретного светильника.
Проходной выключатель с двумя клавишами может применяться, если возникает необходимость регулировать освещение даже из трех-четырех мест. Но должен быть установлен перекрестный выключатель, подключение которого обеспечивается 8 проводами (4 для каждого концевого выключателя). Специалисты рекомендуют при установке сложных соединений с большим количеством проводов применять коммутационные коробки и производить маркировку проводов и кабелей.
ВАЖНО: не забывайте, что все процедуры с электрической проводкой и монтажом электрооборудования должны происходить при выключенном напряжении.
Торговая сеть «Планета Электрика» обладает широким ассортиментом выключателей, а также иных электроустановочных изделий, с которым можно ознакомиться в каталоге.
Чем отличаются выключатели проходной, обычный и перекрестный
Помнится, еще за времена Союза выбора выключателей практически не было.
Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:
- обычные,
- проходные,
- перекрестные или же по-другому сказано промежуточные.
На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.
Обычные выключатели С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило.
Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.
Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света.
Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.
Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные.
Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.
Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:
- 2 связываются с первым переключателем,
- 2 связываются со вторым,
- а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.
В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя.
В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.
Проходной переключатель: типы, схемы подключения
Пробираться темными лестничными маршами, испытывая страх и рискуя оступиться, – удовольствие сомнительное. Но и бесполезно горящие в парадных лампы, «намотанные» киловатты с которых увеличивают общедомовой счет за электроэнергию, вызывают досаду. Чтобы иметь возможность выключить или включить свет из нескольких точек, в ассортимент светотехнической арматуры включен элемент, называемый «проходной переключатель».
Пере- или выключатель?
Внешне этот элемент электрической цепи похож на выключатель – тот же корпус, одна или несколько клавиш, фиксирующихся в двух положениях. Однако его физическая сущность совершенно иная. Если выключатель разрывает цепь, то проходной переключатель производит коммутацию линий. Кинематическая схема выключателей и переключателей представлена ниже.
Кинематическая схема выключателей и переключателейИз неё видно, что основным отличием этих элементов является количество выходных линий.
Как это влияет на способы построения схемы электропитания? Выключатель, имея двухполюсный контакт, размыкает или замыкает линию. Если пару коммутаторов такого рода соединить параллельно, то для прекращения электропитания необходимо, чтобы были разомкнуты оба. Поэтому они непригодны для схем управления потребителями из нескольких мест.
Проходные переключатели соединяются последовательно. Три полюса позволяют оставлять одну из линий постоянно подключенной к сети. Поэтому появляется возможность выбора (включить или выключить), изменяя положение контакта парного коммутатора.
Типы проходных переключателей
Промышленностью выпускается четыре типа проходных переключателей. Три из них различаются количеством клавиш, которых может быть одна, две или три. Так реализуется возможность управлять несколькими потребителями электрической энергии. Четырехклавишные модели не выпускаются. Просто потому, что каждому трехполюсному контакту нужно две выходные линии. Прокладывать больше шести токоведущих жил технически сложно из-за увеличения размера канала для их размещения и чрезвычайной запутанности схемы.
Особым элементом в этом семействе коммутаторов является перекрестный выключатель. Клавиша у него одна, а подвижных контактов два, и они работают одновременно. Перекрестным он назван за то, что меняет местами линии, перекрещивает их. Еще одним отличием этого элемента является отсутствие клеммы, с которой электричество подается конкретному потребителю. Он включается между двумя последовательно соединенными проходными переключателями для формирования промежуточной точки управления.
Типы проходных переключателейПроходной переключатель. Схемы подключения
Перед тем как начать рассматривать основные типы схем подключения проходных переключателей, стоит особо остановиться на том моменте, что они всегда соединены последовательно.
Подключение двух проходных переключателей
Общим мнемоническим правилом построения схем проходных переключателей является их взаимное расположение: парные выходные контакты должны «смотреть» друг на друга. Оно наглядно представлено на приведенной ниже схеме.
Из схемы видно, что при одинаковом положении клавиш какая-то из линий обязательно замкнута, а также то, что обе они равнозначны друг другу.
Подключение нескольких параллельных потребителей\
Проходные переключатели с несколькими клавишами управляют несколькими потребителями электроэнергии, подключенными параллельно друг другу. Схема подключения приведена ниже.
Обратите внимание, что входные клеммы первого от распределительной коробки переключателя соединяются друг с другом и подключаются к одной фазе. Подключение разных фаз к одному прибору не допускается!
Промежуточная точка управления
Чтобы управлять потребителями из трех или более точек, между проходными переключателями включается перекрестный. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением клавиш выключателей на концах цепи. Схема подключения приведена ниже.
Количество промежуточных точек управления должно быть нечетным.
Потому что два перекрестных выключателя возвращают систему в исходное положение.

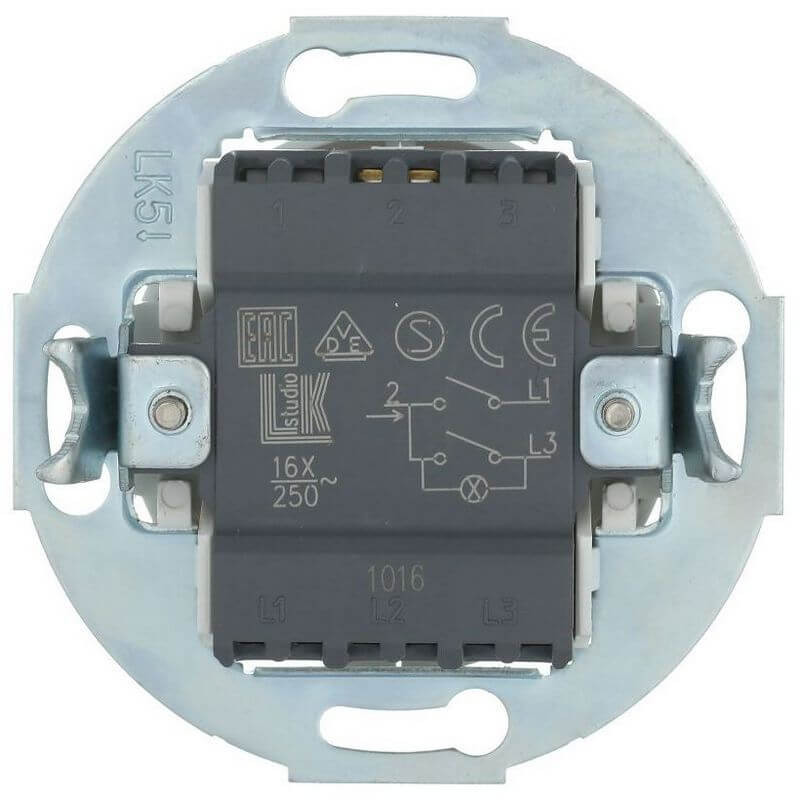

Для удобства монтажа на внутреннем корпусе проходного переключателя имеется мнемоническая схема расположения контактов. Чтобы ничего не перепутать, каждая пара соединительных и выходная линия для одного потребителя должны иметь один цвет диэлектрической оболочки.
Оцените качество статьи:
Проходной переключатель. Выключатель и переключатель – главные различия
Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.
А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее.
Нужно лишь использовать проходной выключатель.
Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.
Вначале — простая схема «одна лампочка и один выключатель»:
Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.
Пара проходных выключателей
Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:
Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.
При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.
Это и есть электрическая схема проходного выключателя: простой переключатель.
Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.
Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.
Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:
Выключатель проходной одноклавишный не имеет положений Вкл, Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.
Что покупать для реализации схемы
Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением. На рынке электротоваров популярны изделия нескольких фирм, например проходные выключатели legrand .
Они функциональны, имеют привлекательный дизайн, некоторые со светодиодной подсветкой.
Проходной выключатель legrand valena, если он без пары, может работать как простой. Но обычно их покупают парами.
Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.
На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.
Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.
Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.
Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.
Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.
Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.
Включаем и выключаем свет из десяти мест
Мы подробно рассмотрели схему коммутации светильников из двух разных мест.
Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.
Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе. И чтобы таких выключателей в коридоре было несколько — у разных дверей.
Для организации такого освещения нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.
Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.
Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.
Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние, меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.
Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.
Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.
Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.
Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.
Накладные перекрестные переключатели пользуются спросом
Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки.
Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.
При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.
Новые технологии: сенсорные проходные выключатели
Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».
Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.
Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра.
В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.
Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.
Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.
Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.
На фото — сенсорный выключатель.
Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.
На рисунке показана схема подключения адаптера параллельно светодиодной лампе.
На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.
Рассмотрим схемы подключения проходных сенсорных переключателей.
Здесь показано соединение двух сенсорных проходных выключателей.
Здесь показано соединение трех проходных сенсорных выключателей.
Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям.
То есть сенсорные устройства не делятся на «простые» и «перекрестные».
В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.
Проходная розетка — это очень просто
Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая (к ней подходят электрические провода, которые больше никуда не идут), и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.
Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.
Что ограничивает число проходных выключателей
Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой. Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.
Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.
Виды проходных выключателей
Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.
По технологии:
- механические;
- полупроводниковые (сенсорные, с дистанционным управлением).
По количеству независимых нагрузок:
- однолинейные;
- многолинейные (на 2, 3 группы ламп).
Кроме того, механические переключатели бывают двух видов:
- простые проходные;
- перекрестные.
Подключить проходные выключатели очень просто. Удачи!
Видео по теме
Все переключатели и выключатели служат одному — в нужное время замыкать либо размыкать электрическую цепь (включать либо выключать освещение). Данные устройства бывают самых разных видов и различаются по исполнению. В данной статье мы разберёмся, что собой представляют переключатели и выключатели, и чем они отличаются друг от друга.
Определение
Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.
Переключатель (он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).
Сравнение
В отличие от выключателя, где происходит просто прерывание электрической цепи, при нажатии на клавишу переключателя осуществляется коммутация с одного на другой контакт. И вместо прерывания электрической цепи происходит перекидывание контактов, и создание новой цепи (поэтому переключатели называют ещё перекидными выключателями). Эта особенность позволяет с помощью переключателя манипулировать одним и тем же источником света из разных точек. Систему, состоящую из нескольких переключателей (перекидных выключателей), называют проходным выключателем.
Переключатель EMAS (3 позиции)
Выводы сайт
- Выключатель имеет два контакта и служит для разъединения и соединения электрической цепи.
- Переключатель имеет три контакта и служит как для соединения и разъединения электрической цепи, так и для создания новой цепи.
Зачем нужен обычный выключатель и зачем — переключатель? Почему переключатель называется перекидным выключателем? Что такое переходной выключатель?
В электросетях и управлении разными механизмами и приборами применяются устройства, называемые выключателями и переключателями. На первый взгляд, о разнице между ними и говорить не стоит. Но она, разница, есть, и ощутимая.
Выключателем именуется двухпозиционное коммутирующее устройство, имеющее пару нормально-разомкнутых контактов. Функциональное его предназначение — коммутация нагрузки в электросетях напряжением 220 В. Обычным выключателем нельзя отключать токи КЗ (т.е. короткое замыкание), так как в конструкции его отсутствует устройство для дугогашения. Для этого существуют автоматические выключтаели, но это уже совершенно другой вид электрических аппаратов.
В простых выключателях первостепенный параметр выбора — их исполнение. Изделия могут изготавливаться для внутреннего монтажа (встраивание выключателя в стену при скрытой электропроводке), а также быть ориентированными на открытую установку, когда и электропроводка в помещении идет поверху. Преимущественно выключатели и нужны, чтобы включать/выключать освещение.
Переключатель , сразу скажем, названий имеет несколько. Наиболее часто его именуют дублирующим, переходным либо перекидным выключателем (переключателем). Переключателем может коммутироваться одна сеть на несколько либо несколько сетей на несколько. От простого выключателя от внешне практически не отличим, но контактов имеет больше. У одноклавишного переключателя контактов, к примеру, три, у двухклавишного — целых шесть. Вторая разновидность — это, по сути, сдвоенный переключатель, где объединена пара независимых переключателей.
Не увидели разницу? Постараемся разъяснить подробнее. Выключатель электрическую цепь элементарно прерывает, переключателем же можно коммутировать ее с одного контакта на другой. Другими словами, здесь цепь также прерывается, а посредством перекидывания контактов образуется новая цепь. И становится понятным, отчего переключатель зовется перекидным выключателем. Благодаря такой схеме.
Двухклавишный проходной выключатель (переключатель)
Источником света можно управлять из разных точек. Когда система состоит из нескольких данных переключателей, она является уже проходным выключателем.
Таким образом, выключателем электроцепь можно лишь соединять/разъединять, а трехконтактным переключателем — еще и создавать новые электрические цепи.
Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.
Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.
Принцип работы и терминология
Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.
Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.
Разницу можно заметить, если взглянуть на условные обозначения.
На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.
Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:
- выключатель разрывает цепь;
- переключатель разрывает одну цепь и замыкает вторую.
Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.
Рассмотрим схему подключения проходных переключателей с управлением из двух мест.
Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.
Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.
Виды переключателей
На рисунках ниже представлены функциональные схемы различных проходных выключателей.
Самые распространенные варианты:
- одноклавишные;
- двухклавишные;
- трехклавишные.
Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.
Схемы включения в электрическую сеть
Существует несколько схем подключения переключателей. Использование конкретной схемы зависит от количества управляемых светильников и количества мест управления.
Схема управления с двух мест
Для начала рассмотрим самую популярную схему – управление с двух мест.
Для работы переключателей понадобиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка монтируется напротив одного из выключателей. В нее заводятся следующие провода:
- кабель питания;
- кабель одного выключателя;
- кабель второго выключателя;
- кабель осветительного прибора.
Также может быть еще один кабеля отходящей линии, но в простой схеме он не учитывается.
Посмотрим наглядно схему подключения в распределительной коробке.
Схема управления двумя светильниками
Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.
Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.
Схема управления из трех мест
Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.
Схемы управления из четырех и более мест
Если в предыдущую схему добавить еще один перекрестный переключатель, то управлять освещением можно из четырех мест. Включается он последовательно с первым перекрестником.
Схема управления двумя светильниками из трех мест
Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.
Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.
На этом собственно и все, что следует знать начинающему электрику.
Очень часто мы встречаемся с недопониманием Покупателей в отличиях выключателей от переключателей. Так же не совсем понятно, что это за такие проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».
Давайте разберемся, в чем же разница между этими устройствами.
Постараемся писать языком доступным для всех, поэтому заранее просим не придираться к стилистике написания, терминам и т.п.
Выключатель
Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикул серия Valena (Валена) с обратной стороны показано на фото справа.
Обычно производители стрелочками указывают, где какие контакты. Стрелочками показано, что «фазный» проводник должен подключаться к «входу» (это стрелочка, указывающая к центру выключателя) выключателя, а проводник идущий на нагрузку (т.е. лампочку) к «выходу» (стрелочка указывающая направление от центра выключателя). «Почему же именно так должен подключатся выключатель? Он же будет работать, если подключить его наоборот!» — спросите Вы. Правильно, работать будет и так, и так, но есть два нюанса:
- У правильно смонтированных выключателей, во включенном состоянии клавиша занимает положение «вверх», а в выключенном положение «вниз». При подключении по схеме , если фазный проводник подключить к «выходу» выключателя, а «нагрузку» к входу, то клавиша выключателя будет всегда «перевернута». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна занимать положение «вверх», и наоборот.
- При подключении по схеме «фаза» -> нагрузка (лампа) -> выключатель -> «ноль» , фаза будет сначала проходить через лампу, а разрываться на выключателе (т.е. в выключенном состоянии выключателя лампа будет всегда находиться под напряжением). А это неправильно! При правильной схеме подключения, «фаза» в выключенном состоянии разрывается на выключателе и напряжения на лампе не будет (т.е. когда Вы будете менять сгоревшую лампу, то Вас не ударит током).
Рисунок 1. Схема подключения выключателя.
Еще бывают двух полюсные выключатели, которые разрывают не только фазный провод, а еще и нулевой (нейтральный) проводник, но они, как правило, используются только в специфичных случаях.
Переключатель
Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом.
Отсюда и название «Переключатель» — переключает с одного контакта на другой. Если у переключателя задействовать только два контакта, он будет работать как выключатель.
В своих каталогах Legrand применяет понятие «переключатель на два направления» — так оно и есть, потому что переключатель переключает между двумя контактами. Вообще переключатель может переключать между тремя и более контактами, но в электроустановочных механизмах если и встречается такие, то крайне редко, поэтому никто не уточняет на сколько направлений переключают переключатели. Еще часто переключатели называют «проходными выключателями», но это понятие, по нашему мнению, некорректное и его применять не стоит.
Одно из самых популярных применений переключателя – это . Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения проходных (перекрестных) переключателей.
Рисунок 2. Схема подключения переключателя.
Переключатели в нашем каталоге:
- Внутреннего монтажа — в сериях: Celiane , Valena , Cariva , Mosaic .
- Настенного монтажа — в сериях: Quteo , Oteo .
- Влагозащищенные — в сериях: Quteo , Plexo .
Проходной переключатель
Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.
Промежуточный переключатель обычно применяют для .
Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии, а «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».
Рисунок 3. Схемы состояний проходного переключателя.
Элеко — Интернет магазин электрики в Иркутске www.сайт
Схема подключения проходного выключателя | Советы электрика
13 Март 2012 База знаний электрика, Видео, Делаем электропроводку, Новости, Подключение выключателей, Советы специалиста, Электрика для дома
Очень интересная я считаю тема- управление освещением с двух мест.
Представьте: заходите в дом, включаете свет в коридоре, затем поднимаетесь на второй этаж и выключаете свет оттуда. То есть опускаться вниз что бы выключить свет не надо! Очень удобно, но как это сделать?
Для этого существуют специальные переключатели или правильно сказать- проходные выключатели.
Что бы это сделать- надо знать схему подключения проходного выключателя.
Сейчас я расскажу и покажу как подключить проходной выключатель и собрать его схему в распредкоробке.
Честно говоря раньше я практически не встречал на практике проходные выключатели.
Нет, конечно я знал что они есть и существуют, помню даже в школе в 8 классе на уроке физики проходили схему их подключения, но вот “вживую” видел я управление освещением с двух мест очень редко.
Сейчас люди стали все чаще применять проходные выключатели да и я сам частенько советую клиентам сделать управление освещением с двух мест особенно в частном доме считаю это чуть ли не обязательным.
Не везде конечно, но например на лестничной площадке или в длинном коридоре такое применение очень удобно.
Внешне проходные выключатели совершенно не отличаются от одноклавишных выключателей, разнит из только внутреннее устройство.
Если простой выключатель замыкает и размыкает электрическую цепь, то проходной выключатель переключает (не размыкает!) электрическую цепь с одного выхода на другой.
Всего выходных зажимов у переключателя три- один общий, второй и третий- выходы.
Внутри проходного выключателя находится перекидывающийся контакт- можете посмотреть на фото. У этого контакта два выхода и при переключении он замыкает электрическую цепь или на один выход или на второй.
Одновременно два выхода не замыкаются, так устроен проходной выключаетель.
Схема подключения проходного выключателяСхема очень оригинальная и в принципе совершенно не сложная что бы ее запомнить. Надо только уяснить для себя несколько важных моментов и вы всегда вспомните такую схемку.
Проходной выключатель- схема подключения.
Для сборки такой схемы потребуется два проходных выключателя, распределительная коробка, соединительные провода и светильник.
На переключатели прокладываются трехжильные провода от распредкоробки. В коробку заводится провод “питания” 220 Вольт (не забываем проверить что напряжения на нем нет!) и из коробки идет провод на светильник.
Кстати при такой схеме группа освещения будет только одна. То есть лампочек может быть хоть двадцать, но все они будут загораться одновременно при включении проходного выключателя.
Что бы легче запомнить схему включения проходных выключателей уясните для себя:
На общий зажим одного переключателя подключается фазный провод питания 220V, а с общего зажима второго переключателя фаза идет уже на светильник.
Оставшиеся два выхода одного переключателя просто соединяются с двумя выходами другого.
Вот и все!
Все соединения естественно делаются в распредкоробке. Можете посмотреть схему подключения проходных выключателей на фото внизу:
Ну а кому этот вопрос очень интересен я записал процесс подключения проходных выключателей на видео, смотрите, пользуйтесь, буду рад если вам эти знания пригодятся.
Если моя информация вам пригодилась можете в знак благодарности нажать кнопки вверху статьи +1 и Tweeted. Спасибо!
Узнайте первым о новых материалах сайта!
Просто заполни форму:
Теги: видеоурок, переключатель, проходной выключатель, с двух мест, управление освещением
Проходной выключатель — конструктивная особенность и отличие
Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.
Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.
На самом деле, проходные выключатели — это не выключатели в привычном понимании, скорее это — переключатели. По внешнему исполнению и внутренней конструкции, а также сама установка проходного выключателя ни чем не отличается от обычных.
Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.
Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.
Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».
Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.
Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.
Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.
Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).
Установка проходного выключателя
Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.
Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.
Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.
При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.
При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.
За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.
Как зафиксировать проходной выключатель в подрозетнике
Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.
Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.
После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.
Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Как сделать управление освещением из нескольких мест с помощью изделий «Avanti»
В больших квартирах или частных домах не всегда бывает удобно управлять освещением из одной точки. Намного удобнее организовать освещение так, чтобы управлять одним осветительным прибором было возможно с двух мест и более. Для этого не подходят обычные выключатели – потребуется установка либо проходных выключателей (переключателей), либо импульсных реле.
Отличие обычного выключателя от проходного изображено на схеме:
Разумеется, возможность установки переключателей или импульсных реле нужно предусмотреть еще на этапе прокладки проводки. Для этого необходима прокладка трехжильного кабеля (ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²). Если схема управления освещением строится на основе переключателя, принцип действия системы такой: вы включаете свет нажатием кнопки одного из переключателей системы и выключаете его следующим нажатием на кнопку любого из переключателей системы.
Если планируется управлять светом только из двух точек – достаточно установки двух проходных выключателей с тремя контактами, если же точек управления необходимо больше – между ними встраивается один или несколько перекрестных переключателей, имеющих четыре контакта.
При построении схемы управления освещением на основе импульсного реле принцип действия системы немного другой. В систему встраивается кнопка, нажатие которой подает в систему электрический импульс. Под воздействием этого импульса контакты смыкаются или размыкаются – и, соответственно, осветительный прибор включается или гаснет. Кроме того, использование импульсного реле дает возможность модифицировать систему. Например, добавить возможность регулировать яркость освещения несколькими нажатиями или же установить «мастер-кнопку», нажатие которой будет выключать освещение или электропитание (кроме необходимых электроприборов) во всем доме.
Что выбрать – переключатели или импульсные реле
Схема с установкой переключателей считается классической – чаще всего для решения задачи управления освещением из нескольких точек применяется именно она. Переключатели легко подключить самостоятельно, а сама схема отличается надежностью работы, т.к. она не включает никаких сложных элементов автоматики и устройств.
Схема с импульсном реле – более сложная, т.к. она требует установки самого реле в распределительный щиток. Затем к реле можно подключить любое количество кнопок. Такая схема особенно актуальна для систем освещения, в которую входит много светильников – это может вызвать перегрузку при организации освещения с помощью переключателей. Установка импульсного реле и кнопок решает проблему, т.к. управление освещением осуществляется за счет подачи кратковременного импульса малой мощности. Электрический ток не проходит через кнопку постоянно, и нагрузка на систему снижается. При этом система управления с помощью кнопок может находиться от реле на расстоянии до нескольких сотен метров.
Как организовать управление освещением из двух точек с помощью переключателей
Проще всего управлять освещением из двух точек. Для организации этой схемы вам потребуются два переключателя. В нашем случае использовались ЭУИ «Avanti» от компании ДКС – это дизайнерская серия электроустановочных изделий. Материалы для производства продукции компании проходят строгий контроль на соответствие качества международным стандартам.
Почему мы выбираем ЭУИ «Avanti»:
- Универсальность установки.
Механизмы могут быть установлены в стену, кабель-канал, лючок, башенку, а также как пыле- и влагозащищенное решение со степенью защиты до IP 55. - Модульность изделий.
TV-, RJ-, USB-, HDMI-выходы и другие механизмы занимают ½ поста, что позволяет формировать индивидуальные комбинации изделий. - Простое и надежное соединение постов.
Посты легко соединить в единый блок через две точки фиксации методом «ласточкин хвост». - Прочный каркас для установки изделий в стену.
Каркас изготовлен из двух материалов. Металлическая часть обеспечивает жесткость конструкции, а сам механизм изделия защелкивается в пластиковую часть каркаса. Это обеспечивает дополнительную изоляцию изделия. - Длительный срок эксплуатации.
Достигается за счет применения качественной контактной группы. - Широкий ассортимент изделий.
В серию «Avanti» входят USB-зарядки, диммеры, термостаты и т.д. Большой выбор декоративных рамок как в пластиковом исполнении, так и изготовленных из натуральных материалов. - Дизайн от Студии Артемия Лебедева.
Дизайн рамок из пластика создан в студии известного российского дизайнера Артемия Лебедева.
Изделия «Avanti» прекрасно впишутся в любой интерьер
Оценят поклонники стильных и оригинальных дизайнерских решений
Узнать больше о серии «Avanti» можно здесь.
Купить электроустановочные изделия «Avanti» можно здесь.
У каждого переключателя три клеммы. Среди них нужно найти общую клемму (например, тестером в режиме прозвонки цепи – на нужном контакте тестер будет пищать или показывать 0 при любом положении клавиши). На общую клемму подключается фаза, на две другие – два оставшихся провода. После этого переключатель собирается и закрепляется в подрозеточной коробке. Эти действия необходимо проделать с каждым из переключателей.
Затем схема собирается в подрозеточной коробке – сначала соединяются нулевые проводники, затем – жилы заземления, потом – провода фазы. Для соединения удобно использовать клеммные зажимы.
Порядок подключения обозначен цифрами:
Как организовать управление освещением из трех и более точек с помощью переключателей
Для этого потребуется видоизменить прошлую схему, добавив в нее перекрестные переключатели (их также называют инверторами), которые необходимо будет установить между обычными переключателями. У такого переключателя – целых четыре контакта. В данном случае мы используем перекрестный переключатель производства ДКС серии «Avanti» – он отличается высокой надежностью и длительным ресурсом, что позволяет активно эксплуатировать изделия в течение долгих лет.
Чтобы подключить инвертор, необходимо взять две жилы, идущие от силовых контактов первого переключателя и подключить их к первому и второму контактам (клеммам) инвертора. От 3 и 4 контактов необходимо провести две силовые жилы либо к проходному переключателю, установленному в конце схемы (если планируется управлять светом из трех точек), либо к следующему перекрестному переключателю, если таких точек больше (в этом случае провод монтируется к его первой и второй клемме).
Схема подключения с применением переключателей:
Сама по себе эта схема не слишком сложна – но чем больше переключателей устанавливается, тем более сложным становится сборка в распределительной коробке.
Управление освещением из нескольких точек с помощью импульсного реле
В распределительном щитке цепь освещения, питающая группу светильников, подключается к силовым контактам реле. Кнопки подключаются параллельно к контактам управления реле. В схеме их может быть любое количество – т.к. через них проходит только кратковременный импульс, это не приводит к перегрузке системы. Можно использовать любые удобные кнопки – при желании это могут быть даже кнопки звонка.
Схема подключения с применением импульсного реле:
Если схема освещения предусматривает питание двух независимых групп ламп с одной кнопки, то используется не обычное импульсное реле, а секционное. Оно предназначено для включения по очереди с одной кнопки разных групп ламп или всех группы одновременно. Таким образом вы сможете управлять многорожковой люстрой по двум проводам, и вам не придется прокладывать к ней дополнительную проводку от выключателя. При этом использовании этого типа реле, одно нажатие кнопки будет замыкать первую пару силовых контактов, второе нажатие – вторую пару, третье – обе пары, четвертое – размыкать обе пары контактов. Схема подключения кнопки в таком случае не меняется, но от импульсного реле будет идти на один провод больше (один на одну группу ламп, второй на другую).
Схема подключения с применением секционного реле:
У схемы с импульсными реле есть свои преимущества – например, ее проще модернизировать. Она лучше подойдет для больших домов, общественных и социально значимых заведений, где может одновременно включаться несколько групп ламп, создавая высокую нагрузку на систему. Но схему управления освещения с помощью переключателей чаще применяют для средних квартир – она проста, надежна, не требует установки дополнительного оборудования и легко реализуется даже без привлечения электрика.
Вернуться к списку публикацийAmazon.com: 5-портовый коммутатор PoE Gigabit Ethernet Intellinet с 1 гигабитным входом PoE, 4 гигабитными выходами PoE, бюджетом мощности 68 Вт от сети переменного тока и бюджетом мощности 26 Вт через PoE PD, гарантия 3 года
Сэкономьте время и деньги на установку с помощью PoE и получите максимальную отдачу от каждого PoE-соединения с помощью сквозной передачи PoE!
Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough предназначен для получения питания от коммутатора PoE и передачи данных и электроэнергии на ряд PoE-совместимых устройств через стандартные сетевые кабели Cat5e или Cat6.Оснащенный пятью портами Gigabit Ethernet, этот коммутатор может обеспечивать питание до четырех точек доступа и мостов беспроводной локальной сети, телефонов VoIP или IP-видеокамер, потреблять собственное питание от коммутатора PoE, к которому он подключен, и обеспечивать скорость сети до 1000 Мбит / с. .
Идеальный коммутатор для рабочей группы При подключении порта PD (порт 1) к коммутатору PoE с поддержкой PoE +, совместимому с IEEE 802.3af / at, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE использует часть электрического тока для питания себя и передает доступную избыточную мощность. до четырех периферийных устройств PoE, таких как телефоны VoIP, что позволяет вам в полной мере реализовать потенциал каждого из портов PSE в вашем центре обработки данных.
Питание через Ethernet 802.3at Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough поддерживает протокол IEEE 802.3at и предназначен для подачи до 25 Вт мощности на порт *. Устройства, совместимые с IEEE802.3af или IEEE802.3at, подключенные к коммутатору, не требуют дополнительного питания, что сокращает время и затраты на перемонтаж электропроводки и сводит к минимуму неприглядный беспорядок, вызываемый источниками питания и адаптерами в неудобных местах, таких как потолки и стены.Поддерживается любое сочетание устройств PoE и устройств без PoE, а благодаря функции защиты от короткого замыкания, перегрузки и высокого напряжения ваше оборудование хорошо защищено. Для устройств, не совместимых со стандартом 802.3at / af (устаревшие точки беспроводного доступа или сетевые камеры), мы предлагаем использовать разветвитель PoE / PoE + Intellinet Network Solutions.
Устранение узких мест с помощью гигабитных скоростей Оснащенный пятью портами RJ45 Gigabit Ethernet 10/100/1000 Мбит / с с автоматическим определением, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и коммутационной матрицей 10 Гбит / с обеспечивает высокую производительность для ваших компьютеров и других сетевых устройств.
Зеленая технология Ethernet Чаще всего сетевой коммутатор не всегда использует все свои порты. Когда компьютер, ноутбук, сетевой принтер или другое сетевое устройство отключаются, коммутатор продолжает потреблять такое же количество энергии, как если бы он был активен. Благодаря новой энергоэффективной технологии IEEE 802.3az, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и функцией PoE Passthrough определяет состояние соединения со всеми подключенными устройствами и снижает энергопотребление неиспользуемых портов.Кроме того, коммутатор Intellinet Network Solutions может регулировать уровень выходной мощности в зависимости от длины сетевого кабеля, подключенного к определенному порту. С 5-портовым гигабитным коммутатором PoE + Passthrough от Intellinet Network Solutions вы получите максимальную производительность сети, но когда что-то замедляется, он автоматически снижает энергопотребление, чтобы сберечь энергию и сэкономить деньги.
Общий бюджет PoE для этого коммутатора составляет 68 Вт при использовании прилагаемого адаптера питания переменного тока.Это обеспечивает максимальное распределение мощности на порт до 17 Вт. При использовании порта PD для обеспечения питания общий бюджет мощности составляет 26 Вт (6,5 Вт на порт). Максимальная потребляемая мощность на порт не может превышать 30 Вт.
5-портовый коммутатор EdgeSmart Gigabit PoE + Powered с PoE Pass Through
5-портовый коммутатор EdgeSmart с питанием от PoE + и PoE, модель TPE-P521ES, питается от коммутатора или инжектора PoE +, адаптер переменного тока не требуется. Он имеет два гигабитных порта без PoE и два гигабитных порта PoE для питания таких устройств, как IP-камеры, телефоны VoIP и точки беспроводного доступа.Этот коммутатор EdgeSmart снижает ненужную сложность коммутатора и оснащен только наиболее часто используемыми функциями управляемого коммутатора. Простой пользовательский веб-интерфейс позволяет легко управлять VLAN, QoS и мониторингом.
Гибкость интеграцииУправляемые функции включают списки контроля доступа, VLAN, отслеживание IGMP и QoS для гибкой сетевой интеграции.
PoE + PoweredАдаптер переменного тока не требуется — этот коммутатор питается от коммутатора или инжектора PoE + и имеет два гигабитных порта без PoE и два гигабитных порта PoE для питания таких устройств, как IP-камеры.
EdgeSmart ManagementПредоставляет простой в использовании веб-интерфейс управления для упрощения конфигурации коммутатора и предлагает комбинацию более часто используемых функций управления SMB для легкого развертывания.
| Стандарты |
|
| Интерфейс устройства |
|
| Скорость передачи данных |
|
| Производительность |
|
| Управление |
|
| Spanning Tree |
|
| Link Aggregation |
|
| Качество обслуживания (QoS) |
|
| VLAN |
|
| Multicast |
|
| Зеркало порта | |
| Контроль шторма |
|
| Специальные функции |
|
| Питание |
|
| PoE |
|
| Вентилятор / акустика | |
| MTBF | |
| Работа Температура |
|
| Рабочая влажность | |
| Размеры |
|
| Вес | |
| Сертификаты | |
| Гарантия |
| СОДЕРЖАНИЕ УПАКОВКИ |
|
* При питании от 802.3at PoE + устройство может подавать питание PoE для двух PD PoE класса 1 или класса 2 или одного PD PoE класса 0 или класса 3.
** При питании от 802.3af PoE устройство может обеспечивать питание PoE для одного устройства PoE класса 1 или класса 2.
Все ссылки на скорость предназначены только для сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от изображенного здесь.
Открытый водонепроницаемый сквозной коммутатор PoE
Открытый водонепроницаемый сквозной коммутатор PoE— чрезвычайно надежная сетевая система для наружных приложений с высокой гибкостью установки.
С комбинацией инжектора PoE мощностью 90 Вт, установка этого устройства на открытом воздухе без опасения повреждения водой и обеспечение быстрой сети и достаточной мощности для множества сетевых устройств с простой и быстрой установкой.
Открытый водонепроницаемый сквозной коммутатор PoE разработан для использования вне помещений, где трудно найти локальный источник питания переменного тока, поскольку его сквозная пропускная способность и коммутатор хорошо защищены внутри водонепроницаемого металлического корпуса с полным классом защиты IP67. обеспечение более длительного использования.Кроме того, его можно закапывать прямо под землю.
Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одному кабелю Ethernet, а сквозной коммутатор расширяется до 7 сетевые порты с PoE и гигабитной коммутационной способностью, обеспечивающие питание нескольких IP-устройств. Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.
Коммутатор позволяет расширить доступ к сети в разумных количествах, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Более того, отсутствие необходимости в розетке переменного тока идеально подходит для случая, когда источник питания не представлен в области развертывания IP-устройств.
Коммутатор PoE отличается компактными размерами, но с большим бюджетом мощности, а также безвентиляторной конструкцией с естественным охлаждением. Коммутатор может работать в диапазоне температур от -5 ℃ до 50 ℃ непосредственно в различных наружных средах.
Как это работает
90 / 95W 802.3bt Инжектор с питанием через Ethernet
5720-74
2MP PoE IP-камера
6446-15
* Щелкните тег, чтобы просмотреть сведения о продуктах
Узнать больше
8-портовый коммутатор с питанием от PoE
5541-25
PoE Pass Through Switch
6100-56
H.265 2MP PoE IP-камера с переменным фокусным расстоянием
6446-15
5MP IR IP-камера с дистанционным фокусом и увеличением
6469-53
+ Benifits
- Не требуется адаптер переменного тока, питание от переключателя PoE или инжектор PoE.
- Полная водонепроницаемая конструкция для стабильной работы
- Степень водонепроницаемости IP67
- Надежная конструкция с прямыми ягодами
- Выходной расход энергии 71 Вт
- Поддерживаются как PoE, так и PoE +
- Коммутационная способность гигабита
- Широкий диапазон рабочих температур для использования вне помещений
- Расширяйте и повторяйте свою сеть PoE до 7 IP-устройств
+ Спецификация
- Щелкните здесь, чтобы открыть техническое описание в PDF
| Размеры | 220 * 168 * 82 мм |
| Вес | 1.5 кг |
| Сетевые интерфейсы | (7) Порты PoE 10/100/1000 Мбит / с (1) 1 Гбит / с RJ45 PoE Pass through порты |
| Интерфейс управления | Plug & play |
| Коммутационная способность | 16 Гбит / с |
| Скорость пересылки | 11,9 млн пакетов в секунду |
| Таблица MAC-адресов | 4K ， Автоматическое исследование, автоматические обновления |
| Jumbo frame | 9216 байтов |
| Буфер пакетов | 1.5M бит |
| VLAN | DIP-переключатель ВКЛ / ВЫКЛ |
| Метод питания | Внешний или сквозной PoE |
| Источник питания | 48 В-55 В постоянного тока |
| Бюджет PoE | 95 Вт |
| светодиодов на порт | PWR, LNK / ACT, PoE |
| Защита от электростатических разрядов / электромагнитных помех | Воздух: ± 10 кВ, контакт: ± 8 кВ |
| Защита от перенапряжения | Другой режим ± 4 кВ, общий режим ± 6 кв |
| Рабочая температура | -25 ° C ~ 60 ° C |
| Рабочая влажность | 5% ~ 90% без конденсации |
| Сертификаты | CE, FCC, IC |
| Интерфейсы PoE | PoE + IEEE 802.3af / at (контакты 1, 2+; 3, 6-), |
| Макс. PoE + Мощность на порт от PSE | 32 Вт |
| Диапазон напряжения Режим 802.3at | DC53V |
| Водонепроницаемость | IP67 |
+ Технические Чертеж
+ Что входит?
- 1. Водонепроницаемый сквозной коммутатор PoE для установки вне помещений
- 2.Краткое руководство
+ Сопутствующий продукт
Видео по установке
У вас есть вопросы или проблемы?
Служба технической поддержки
Свяжитесь с нами
Советы по развертыванию наружных приложений
Хотя соединение Wi-Fi стало обычным способом получения доступа к сети, у него есть несколько недостатков, которые невозможно решить в настоящее время, например узкое покрытие сигнала WiFi.На самом деле, проводные кабели — это более надежный способ получить более широкую полосу пропускания для передачи данных, а также более устойчивый к электромагнитным помехам. Что касается проводной кабельной разводки, вы можете столкнуться с проблемой развертывания на открытом воздухе. Прежде чем окунуться в мир развертывания проводных кабелей на открытом воздухе, вам следует знать несколько вещей. Сегодня мы поговорим о том, как выполнить развертывание наружных приложений. Подробнее
Расширение PoE с помощью одного кабеля
По мере развития Интернета вещей (IoT) в эпоху технологической ориентации сетевые устройства являются незаменимыми и являются незаменимыми. обычно используется в бизнесе и дома, например, IP-камера, точки беспроводного доступа (WAP), телефон VoIP и т. д.Кроме того, некоторые из них являются устройствами с поддержкой PoE, также называемыми устройствами с питанием от PoE. Следовательно, вы можете более или менее столкнуться с проблемой расширения существующей сетевой инфраструктуры из-за неожиданного роста спроса на несколько сетевых устройств в местах, где трудно найти или развернуть розетки переменного тока и сетевые порты, такие как столб, гараж и задний двор и т. д. Тем не менее, в этом сценарии требуется несколько портов RJ45. В то время как некоторые даже хотят расширить сеть и мощность с помощью одного сетевого кабеля.Что тогда делать? Сегодня давайте сосредоточимся на практичном и продвинутом продукте под названием PoE Powered Pass Through Switch, он может дать вам реальное решение.Подробнее
8 Port PoE Powered Switch
8 PoE Powered Switch — мощное устройство с высоким бюджетом мощности для получать питание и данные от внутреннего блока питания и передавать их на интерфейсные IP-устройства.
Простое расширение сетевых портов для нескольких IP-устройств. При работе с инжектором PoE FastcABLE 5720-74 или коммутатором PoE 5543-60 вся система будет обеспечивать остаточную мощность 71 Вт.Этот коммутатор предназначен для питания PoE для IP-устройств, развернутых в полевых условиях, где трудно получить источник питания.
Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одиночному кабелю Ethernet и проходу — сквозной коммутатор расширяет до 7 сетевых портов с PoE и гигабитной коммутационной способностью, обеспечивая питание нескольких IP-устройств.Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.
Коммутатор позволяет расширить доступ к сети в разумных количествах, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Отсутствие требования к розетке переменного тока идеально подходит для приложений с ограничением проводов, имея дело с случаем, когда источник питания не представлен в полевых условиях.
Коммутатор PoE имеет компактный размер, но с большим бюджетом мощности, а также бесшумную конструкцию без вентилятора с естественным охлаждением.Это идеальное решение для мест с ограниченным пространством. Благодаря конструкции PoE по принципу plug-and-play установка выполняется легко и быстро. Переключатель может работать в диапазоне температур от -20 ℃ до 70 ℃.
Как это работает?
Инжектор PoE 90/95 Вт
5720-74
Коммутатор 802.3bt PoE
5543-60
8-портовый коммутатор с питанием от PoE
5541-25
Коммутатор PoE 9000 2
2 -56H.265 2-мегапиксельная IP-камера PoE с переменным фокусным расстоянием
6446-15
5-мегапиксельная IP-камера с ИК-подсветкой и дистанционным фокусом
6469-53
H.265 2-мегапиксельная IP-камера PoE с 4-миллиметровым объективом
6446- 45
* Щелкните тег, чтобы просмотреть подробную информацию о продукте
Подробнее
8-портовый коммутатор с питанием от PoE
5541-25
PoE Pass Through Switch
6100-56
H.265 2-мегапиксельная IP-камера PoE с переменным фокусным расстоянием
6446-15
5-мегапиксельная IP-камера с ИК-подсветкой и дистанционным фокусом и масштабированием
6469-53
+ Benifits
- Проход 71 Вт в рамках бюджета мощности
- Расширить и повторить свою сеть PoE для до 7 IP-устройств
- Не требуется адаптер переменного тока, питание от переключателя PoE или инжектора PoE.
- Широкий диапазон рабочих температур от -20 ℃ до 70 ℃ для наружного применения
- Компактная конструкция без вентилятора предотвращает перегрев
- Коммутационная способность гигабита
- Поддерживаются как PoE, так и PoE +
+ Спецификация
- Щелкните здесь, чтобы открыть техническое описание в PDF-файле
| Размеры | 152 × 120 × 52 мм |
| Вес | 681 г |
| Сетевые интерфейсы | (7) Порты PoE 10/100/1000 Мбит / с (1) Порты передачи PoE RJ45 1 Гбит / с |
| Интерфейс управления | Plug & play |
| Коммутационная способность | 16 Гбит / с |
| Скорость пересылки | 11.9Mpps |
| Таблица MAC-адресов | 4K ， Автоматическое изучение, автоматические обновления |
| Jumbo-фрейм | 9216 байтов |
| Буфер пакетов | 1,5 M бит |
| Максимальное количество VLAN | 255 |
| Метод питания | Внешний или сквозной PoE |
| Источник питания | 48 В — 55 В постоянного тока |
| Бюджет PoE | 71 Вт |
| Светодиоды на порт | PWR, LNK / ACT, PoE |
| Защита от электростатических разрядов / ЭМП | Воздух: ± 8 кВ, Контакт: ± 6 кВ |
| Защита от перенапряжения | Другой режим ± 4 кВ, Общий режим ± 6 кВ |
| Рабочая температура | -20 ° C ~ 70 ° C |
| Рабочая влажность | 5% ~ 90% без конденсации |
| Сертификаты | CE, FCC, IC |
| Po E Интерфейсы | PoE + IEEE 802.3af / at (контакты 1, 2+; 3, 6-), Устройства, обнаруженные конденсатором Cisco |
| Макс. PoE + Мощность на порт от PSE | 32 Вт |
| Диапазон напряжения 802.3at Mode | DC48V |
+ Что включено?
- 1. 8-портовый коммутатор с питанием от PoE
- 2. Краткое руководство
+ FAQ
- В: Какой бюджет мощности обеспечивает этот коммутатор?
- Q: Может ли он работать на открытом воздухе? Я хочу добавить его в свою систему безопасности.
- В. Требуется ли для сквозного коммутатора интерфейсное устройство PoE?
- В: Безопасно ли это для моих устройств?
A: 5541-25 Коммутатор с питанием от PoE обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных потребностей.Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.
A: Переключатель может работать в диапазоне температур от -20 ℃ до 70 ℃. Идеально подходит для различных условий на открытом воздухе.
A: На самом деле нет. Вы можете использовать его для питания устройств, в то время как подключенные устройства не нуждаются в сети.
A: Этот коммутатор обратно совместим со стандартом IEEE 802.3af / at, который использует 2 витые пары для передачи данных и питания, он может работать с любыми устройствами, поддерживающими стандарт IEEE 802.3af / at.
+ технический чертеж
+ сопутствующий продукт
У вас есть вопросы или проблемы?
Техническая поддержка
Свяжитесь с нами
Расширение PoE с помощью кабеля
По мере развития Интернета вещей (IoT) в этот период технологической ориентации сетевые устройства незаменимы и часто используются в бизнесе и дома, например, IP-камера, точки беспроводного доступа (WAP), VoIP-телефон и т. Д.Кроме того, некоторые из них являются устройствами с поддержкой PoE, также называемыми устройствами с питанием от PoE. Следовательно, вы можете более или менее столкнуться с проблемами расширения существующей сетевой инфраструктуры из-за неожиданного спроса на несколько сетевых устройств в местах, где трудно найти или распределить сетевые розетки и сетевые порты, например, столб, гараж, задний двор и т. Д. С учетом сказанного, в этом сценарии требуется несколько портов RJ45. Хотя некоторые даже хотят расширить сеть и питание с помощью сетевого кабеля.Что мне тогда делать? Давайте сегодня сосредоточимся на практичном и продвинутом продукте под названием PoE Powered Pass Through Switch, это может дать вам возможное решение. Читать дальше
Hur man bygger ett PoE-nätverkssystem for kraftfulla enheter?
Энергозатратные приложения широко используются в офисах и домах, поэтому требования к новым высокоэффективным PoE растут, а это означает, что передовая технология и стандарты PoE очень необходимы для обеспечения более стабильного питания и сетей для этих энергоемких IP-устройства.К счастью, вам не совсем повезло, вы можете найти экономичные и безопасные решения в Snabbkating, в то время как решения, которые мы предоставляем, также подходят для вашей существующей системы без PoE. Читать дальше
PoE-коммутаторы с сквозным подключением: сеть
Я занимаюсь составлением списка гигабитных управляемых коммутаторов с питанием от PoE, которые имеют один или два порта сквозной передачи в нисходящем направлении.
Поиск коммутаторов с 5 портами до сих пор был легким.
D-Link DGS-1100-05PD — это 5-портовый коммутатор с питанием от 802.3af или at (если требуется дополнительный бюджет мощности) и поддерживает два нисходящих устройства PoE с бюджетом 8 или 18 Вт в зависимости от входа.
Netgear GS105PE полностью идентичен D-Link. Заявлено, что он поддерживает 19 Вт нисходящего потока PoE при питании от устройства 802.11at POE +.
Trendnet TPE-P521ES идентичен двум другим, но с бюджетом 18 Вт
Легко, правда? У меня возникли проблемы с поиском вариантов для 8-портовых версий.Единственный, который я нашел до сих пор, который поддерживает сквозную передачу, — это Ubiquiti Unifi US-8, и если я откажусь от требования сквозной передачи, я обнаружу, что только DGS-1100-08PD и GS108TV2 поддерживают питание PoE.
Просто хотел узнать, проходил ли кто-нибудь подобный поиск. Ваше здоровье!
РЕДАКТИРОВАТЬ: Обновление 2019: мне попался аппарат DLink DGS-1100-08P, версия B. Это должен быть коммутатор PoE, который ОБЕСПЕЧИВАЕТ питание, но я обнаружил, что (при подключении к DGS-1210-08P) он отображается как устройство Legacy PD и может питаться от PoE.Затем он нормально питает все свои обычные порты PoE. У меня есть 2 IP-камеры и точка доступа (3 порта), которые одновременно используют сквозной PoE. Я обнаружил, что все это потемнело, если я потянул слишком много энергии, но настройки в 1100-08P позволяют установить максимальную мощность, которая может быть полезна. Во всяком случае, я сейчас подбираю еще несколько из них, поскольку они кажутся 8-портовыми коммутаторами с несколькими сквозными PoE, даже если они не обеспечивают полную передачу 18 Вт чего-то вроде DGS-1100-05PD
Я также купил и обнаружил, что Netgear GS105PE НЕ имеет возможности изменить управляющую VLAN.Правильно, любое устройство, подключенное непосредственно к нему в VLAN 1, будет иметь доступ к графическому интерфейсу пользователя, что в моем случае делает его недействительным.
Что такое коммутатор PoE? | Последние сообщения в блоге
Сегодня у большинства предприятий есть какие-то решения для структурированных кабелей. При этом используется стандартная витая пара для подключения всех сетевых устройств в здании, так что компьютеры и телефоны могут использовать одни и те же кабели, что упрощает перемещение объектов в соответствии с меняющимися требованиями.
Использование коммутаторов PoE может помочь компаниям улучшать, расширять и поддерживать свои сети.
Что такое PoE?
Одним из других преимуществ структурированной кабельной разводки является то, что ее можно использовать для передачи электроэнергии с использованием технологии Power-over-Ethernet (PoE). PoE полезен для таких устройств, как повторители беспроводных сетей или IP-камеры безопасности, поскольку они часто устанавливаются высоко на стенах или потолках вдали от ближайшей розетки. Использование PoE означает, что они могут использовать один кабель Ethernet для передачи голоса, данных и питания.
Конечно, использование PoE упрощает установку устройств и снижает связанные с этим расходы. Нет необходимости прокладывать дополнительные кабели или устанавливать дополнительные розетки. PoE использует напряжение ниже, чем в сети, поэтому его можно использовать, хотя он может повредить оборудование, не предназначенное для его использования, поэтому установку необходимо проводить осторожно.
Что такое коммутатор PoE?
Коммутатор — это устройство, которое позволяет устройствам в сети обмениваться данными. Коммутатор PoE имеет встроенную функцию Power over Ethernet.Это означает, что вы можете питать устройства с помощью сетевых кабелей.
Коммутатор PoE обеспечивает питание, которое можно использовать для запуска других устройств через кабель Ethernet. Если в вашей сети есть распределенные коммутаторы, также можно получить коммутаторы сквозного PoE. Сами они питаются от центрального источника PoE, но также могут передавать питание на конечные устройства, такие как камеры или телефоны.
Какие устройства используют коммутатор PoE?
Есть много устройств, которые могут питаться от PoE. Однако количество необходимой мощности может отличаться.
Устройства PoE с низким энергопотреблением
- VoIP и видео телефоны
- IP камеры
- Точки беспроводного доступа
- Аудиоустройства
- Терминалы удаленного компьютера и тонкие клиенты
Устройства PoE высокой мощности
- Телевизоры
- Компьютерные мониторы
- Ноутбуки
Когда следует использовать коммутаторы PoE?
Если у вас всего одно или два устройства PoE, они могут получать питание от инжекторов. Это небольшие устройства, которые подключаются к источнику питания и находятся между коммутатором Ethernet и устройством, на которое требуется питание.Они обеспечивают питание в соответствии со стандартом IEEE 802.3af.
Если имеется много устройств PoE, например, если вы используете телефоны VoIP, использование отдельных инжекторов становится громоздким и сложным. Большинство обычных коммутаторов не поддерживают PoE, поэтому вы не можете использовать инжекторы для подачи питания до коммутатора.
Однако выход есть.
Большинство коммутаторов PoE предлагают сочетание портов с питанием и без питания, чтобы их можно было использовать в общей сети.
Более сложные модели, такие как предлагаемые Netgear, предлагают автоматическое определение.Это определяет, когда устройство PoE присутствует в порту, и подает на него питание, но отключает его для устройств, не поддерживающих PoE. Это гарантирует, что вы можете безопасно подключить любое устройство к любому порту без риска повреждения вашего оборудования.
Есть ли ограничения у коммутаторов PoE?
Большинство коммутаторов PoE имеют ограниченную мощность, поэтому вы можете питать только устройства меньшего размера. Для питания более крупных объектов требуются более мощные переключатели, которые могут быть очень дорогими.
Электроэнергия, необходимая для работы этих устройств PoE, часто дороже, чем их пропускание через стену.Это означает, что коммутаторы PoE следует использовать только при наличии проблем с прокладкой двух кабелей.
И последнее соображение: если коммутатор питает несколько устройств и прекращает работу по какой-либо причине, все подключенные к нему устройства потеряют питание.
Каковы преимущества коммутаторов PoE?
КоммутаторыPoE имеют большие преимущества. Поскольку они охватывают как сеть, так и питание, вам понадобится только один кабель для каждого устройства, а не два. Это помогает, когда у вас ограниченное пространство для прокладки кабелей или в вашем офисе уже слишком много кабелей, чтобы их можно было аккуратно организовать.
PoE также отлично подходит для расширения сети, где есть проблемы с питанием. Например, если вы хотите создать группу компьютеров в части комнаты с ограниченными электрическими розетками.
КоммутаторыPoE также проще обслуживать и проверять. Их можно контролировать удаленно и даже полностью отключать во время простоя.
Поскольку они не нуждаются в проводке, вам не нужно нанимать электрика для их установки. Проведя небольшое исследование, вы сможете приступить к работе в кратчайшие сроки.
Лучшие коммутаторы PoE компанииComms Express
Модуль сквозного подключения FC 8/4 Гбит / с Dell
Обзор:
Подключите блейд-серверы M-Series к инфраструктуре Fibre Channel (FC) по вашему выбору.
- Обеспечивает подключение по Fibre Channel для блейд-серверов Dell ™
- Автоматическое согласование скорости канала 8/4/2 Гбит / с
- Имеет 16 внешних портов с оптическими трансиверами малого форм-фактора 8 Гбит / с pluggable + (SFP +)
Возможность подключения по Fibre Channel для существующей инфраструктуры SAN
Модуль сквозного подключения FC 8/4 Гбит / с Dell ™ предоставляет центрам обработки данных с существующей инфраструктурой сети хранения данных (SAN) прямое соединение Fibre Channel между серверами и SAN.Модуль предлагает шестнадцать однозначных соединений Fibre Channel 8/4/2 Гбит / с без коммутации между блейд-серверами и SAN.
Особенности
- Каждый порт обеспечивает выделенное соединение с гарантированной пропускной способностью для каждого порта сервера.
- Прозрачный сквозной протокол помогает устранить проблемы взаимодействия между SAN и сервером.
- Подключение Fibre Channel 8, 4 или 2 Гбит / с на каждом порту может соответствовать существующим серверам и установкам SAN.
Альтернативный вариант подключения по Fibre Channel для блейд-серверов Dell серии M
Вы ищете простоту сквозного соединения с добавленной агрегацией портов / кабелей и преимуществами переключения при отказе? Модуль Dell SAN FC 8/4 Гбит / с, основанный на стандартной технологии виртуализации идентификатора порта N_Port (NPIV).
Блейд-коммутаторы Fibre Channel:
| Сетевые продукты Dell | |
|---|---|
Модуль сквозного подключения FC 8/4 Гбит / с Dell | |
Модуль Dell 8 / 4Gbps FC SAN | |
Коммутатор Brocade M6505 Fibre Channel | |
Блейд-переключатель Brocade M5424 | |
Технические характеристики:
Порты Fibre Channel
Возможности подключения
Производительность
Общая пропускная способность
Взаимодействие
Архитектура
Опции
| Менеджмент
Диагностика
Шасси
Условия эксплуатации в окружающей среде
Мощность
|
