Многофункциональное реле времени с питанием 12 вольт

Здравствуйте. В своём сегодняшнем обзоре я расскажу о возможностях реле времени, имеющего три режима работы и питающегося от 12 вольт. Заданное время может быть, как в десятых долях секунды, так и в секундах и в минутах. Максимально реле позволяет выставить временной интервал в 9999 минут, что составляет почти семь суток. Если вам это интересно – добро пожаловать под кат.

Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2017 года. ))):

Пакет

Реле времени поставляется в запаянном антистатическом пакетике:

Краткие характеристики реле времени со страницы продавца:

Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops
This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:
Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85’C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm × 35mm
Quantity:1pc

Реле времени не имеет корпуса:

Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:

Реле времени создано на основе микроконтроллера STC 15W404AS:

Обратная сторона платы:

Вот схема подключения подобного реле:

Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.

NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.

Вот так подключаем управляемое реле времени устройство:

Не забываем про правильную полярность. Рисунок не от этого лота!

Реле времени поддерживает три режима работы.

Режимы переключаются нажатием на 2 секунды кнопки К1.
Режим Р-1:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим Р-2:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим P-3:

Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.

Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.

Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.

В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.

Светящийся синий светодиод правее табло означает, что реле включено.

Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.

Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.

Одновременно минуты и секунды задать нельзя.

Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.

При отключенном реле – плата потребляет 0,031А:

При включенном реле плата потребляет 0,056А:

И в завершении обзора – куда я применил данное реле времени.

В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):

Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))

Спасибо за внимание.

Программируемый таймер — реле на 12v

Всем доброго здравия! Дачный сезон в самом разгаре и появляется одна проблема — нужно часто поливать свой урожай, а каждый день на дачу не покатаешься. Но наши восточные друзья и тут нашли выход! Представляю вашему вниманию простой и недорогой выход из этой непростой ситуации — программируемый таймер — реле! Будет не только описание прибора, но и его практическое использование, а также куча фото! Итак: есть проблема — необходимо поливать огород 2 раза в день (утром и вечером), из электричества только старый аккумулятор на 12v (еще живой), также имеется кубовая бочка в которую из колодца наливается вода (с помощью насоса 12v) и из которой нужно организовать полив.
Для этого потребовалось:
1. Вышеуказанный таймер — реле
2. Клапан для воды 12v
3. Шланг для капельного полива 4/7мм с адаптером на 1/2
4. Тройники и капельницы для капельного полива.
Начнем с первого:
Заказ ждал месяц, упаковка была стандартной, ничего не помялось и не сломалось. В комплекте коробка, устройство (клеммы в комплект не входят) и инструкция на английском

Характеристики:
Полный диапазон времени: 1мин-168hours
Нагрузочная способность контактов: 16А (8), 250 В переменного тока
Максимальный ток: 16А
Индуктивная нагрузка: 8а
Внутренняя батарея: 1.2 В/40ма (аккумуляторные батареи)
Температура работы: -10 ~ + 40 °C
Программируемый: 17 × (неделя или день)
Минимальный интервал: 1 минуту
Размеры: 60x60x30mm
Инструкция вполне понятна, только схемы подключения указаны на разные устройства — в моем случае это «type А». Настраивается очень легко: сначала устанавливается текущее время и день, затем устанавливается время включения, время выключения и день недели включения. Можно включить реле кнопкой «мануал». Внимание! Реле включается только при подключении к прибору питания 12v! Сам прибор питается от батарейки 1,2v.
Для начала нарисовал схему подключения и припаял провода к клеммам

Подключаем согласно схеме

Подсоединяем клапан к сливу

Герметизируем контакты с помощью полиморфа (спасибо обзорам этой штуки на mySKU, только разогревал его не горячей водой, а мини газовым паяльником),

Едем на дачу и подключаем к аккумулятору

Проверяем работу

Прокладываем шланг и подключаем

На данном этапе что у меня получилось:
Таймер работает без проблем — включается и выключается в заданное время. С клапаном пришлось немного повозится — давление воды слабое и клапан почти не открывался, он на мембране

пришлось разобрать и немного разработать — заработало.
Так как вода идет самотеком, то соответственно полив получается слабеньким и время полива я ставил большим. Но! На следующей я с почты забираю насос (12v) и подключу его к этой системе (к прибору буду подключать через релюху от машины). Если интересует как всё это заработает — пишите в комментах! В дальнейших планах разжиться еще и солнечной панелью для зарядки аккумулятора.
Подведем итоги:
Плюсы: восемь вариантов программирования (мне двух хватило — два раза в день, каждый день). Возможность подключать несколько устройств.
Минусы: не выявлены.
Прибор оправдал все мои ожидания, даже более чем!
Внимание! Товар куплен за свои кровные! Поэтому расчленёнки не делал и делать не буду!

Реле времени 12в №7

Универсальный мини таймер 12 вольт №7

Характеристики:
1. Три диапазона времени (Р0): 0-999 S(Р0=1), 0-999 мин(Р0=2)., 0-999 часы(Р0=3
2. Размеры: табло 48 мм * 29 мм; установка 45,5 мм * 26 мм
3. Настройка функции: 6 видов работы
4. Коммутация реле: 5/10A мощность
5. Напряжение питания: 12 В
Параметры:
1. Двойной светодиодный дисплей: на два времени T1 и T2, Время считается по убывающей.
2. Для настройки продолжительности времени работы нажмите кратковременно кнопку SET, замигает индикатор Т1 и можно менять время двумя кнопками больше меньше, расположенные слева, после настройки для перехода на Т2 нажмите еще один раз кнопку SET при условии что таймер  еще находился в режиме настройки , (настройка Т2 нужно только для циклического режима Р1=2,3,4,5).

Три диапазона времени (Р0=0 0-999 секунды), (Р0=1 0-999 мин )(Р0=2 0-999 часы) для настройки надо нажать и держать кнопку SET пока на индикаторе Т1 не появится Р0.
3. Шесть режимов логики работы реле времени (Р1=0,1,2,3,4,5) для настройки надо нажать и держать кнопку SET 5 секунд, пока на индикаторе Т1 не появится Р0 и повторным коротким нажатием выбрать Р1.
0 Режим разовая задержка включения: после подачи питания идет задержка включения реле, на T1 происходит отсчет  времени, потом включится реле и замкнет контакты и удерживает до бесконечности.

(аналог регтайм 2).
1 Режим разовое включение: после подачи питания сразу включается реле, которое замыкает контакты, на индикаторе T1 происходит отсчет  времени. После отработки времени на Т1, реле отключается и размыкает контакты. (аналог регтайм 1)


2 Режим одноразовый цикл:  после подачи питания идет задержка включения, на индикаторе  T1 идет время. После отработки Т1, реле включается и идет отсчет времени на индикаторе Т2, после истечения времени на Т2 реле отключается и размыкает контакты, и замирает в таком состоянии.
3 Режим разовый цикл: после подачи питания включается реле, на индикаторе T1 идет время. После отработки Т1, реле отключается и идет отсчет на индикаторе Т2, и по окончании времени реле включается и замыкает контакты, и замирает в таком включенном состоянии.


4 Режим круговой циклический старт с задержкой включения: после подачи питания идет задержка включения, на индикаторе  T1 время, (T1 индикатор). После отработки Т1, реле включается и идет отсчет на индикаторе Т2, далее цикл повторяется до бесконечности.

5 Режим круговой циклический старт с включения: после подачи питания включается реле, на индикаторе T1 время, (T1 индикатор). После отработки Т1, реле отключается и идет отсчет на индикаторе Т2, далее цикл повторяется до бесконечности.

Напряжение питания: 12 в, при питании от автомобильной сети требуется поставить стабилизатор питания, для защиты таймера от возможных всплесков напряжения при работе двигателя.

12V программируемый модуль задержек с наличием входа для управляющих импульсов

Продолжение обзора описания релейных модулей для DIY, модуль на три кнопки -описание работы и диаграммы

В прошлом обзоре я описывал циклическое реле работающее по коду PS — в режиме LI (Асимметричный повтор цикла (начальный импульс ВКЛ)). В этом обзоре рассмотрим более навороченный модуль с набором предустановленных программ и возможностью управления дополнительными импульсами.

Ссылка в шапке на иной магазин

ЗАКАЗАН был модуль YYC-2, а получил несколько иное, вот про него ниже и будет небольшой рассказ.

На самом деле заказанное реле отличается от полученного в основном полярностью управляющих импульсов. Меня интересовало управление +12в. При проверке оказалось что оно никак не хотело управляться при подаче на управляющий контакт +12в, но управлялось подачей минуса. Была написана претензия магазину с фото разницы плат реле (заявленного и присланного).
Магазин, в котором делалась покупка (в моей практике) всегда довольно быстро и легко решает всякого рода проблемы с товарами. Этот случай не был исключением — мне вернули деньги без проблем. Повторную отправку магазин не рискнул производить, т.к. не был уверен в модификации партии имеющихся в наличии модулей.

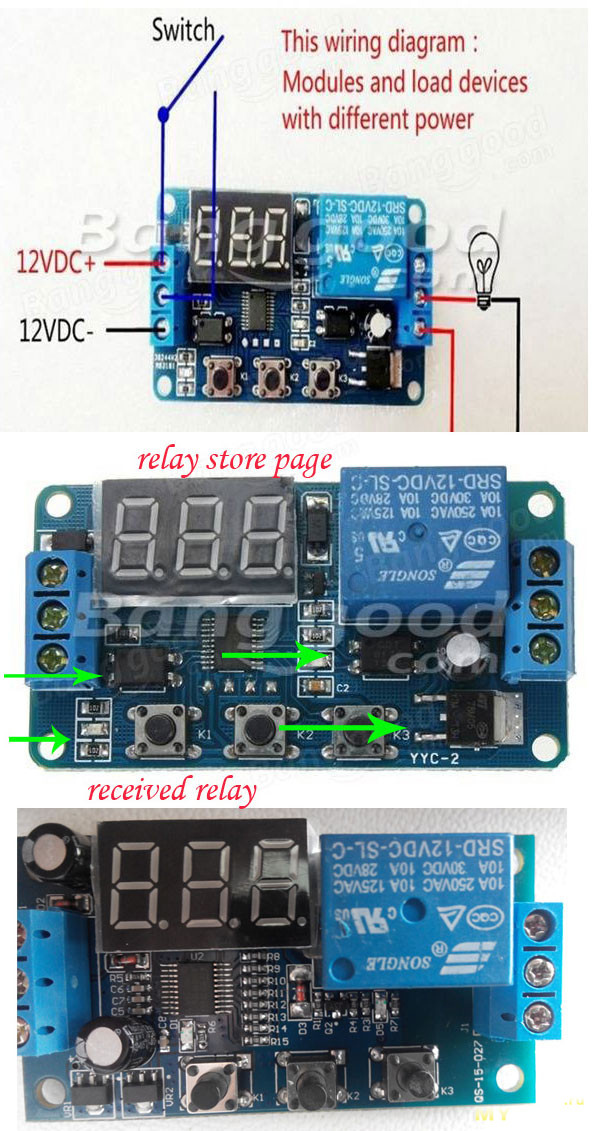

Реле со страницы магазина и реально присланное. (Фотка которую предоставлял магазину по несоответствию)

Так как в интернете практически не встречаются детальные описания продаваемых китайцами реле(а продавцы при подобных вопросах часто вообще впадают в ступор), то покупать приходиться «на ура» и уже в процессе выяснять характеристики. Чтобы немного облегчить задачу покупателям и начал писать обзоры по подобным модулям, которые удалось протестировать.

Начну пожалуй с того, что многие подобные модули бывают нескольких вариантов напряжения питания, как правило отличаются выходным реле, на котором можно и рассмотреть вариант конкретной модификации…

Поэтому это тоже необходимо иметь ввиду при выборе.

Заявленные характеристики (на странице продавца для YYC-2)

Specifications:
рабочее Напряжение: 12 в ПОСТОЯННОГО ТОКА В/DC 24 В (Опционально)
Диапазон времени (Устанавливается): 0.1 ~ 99.9 секунд; 1 ~ 999 секунд; 1 ~ 999 минут
сигнал Напряжения: DC 4 ~ 20 В
выходная Мощность: Может Контролировать Нагрузку в пределах DC 30 В 10А или AC 220 В 10A
статический Ток: 20mA
рабочий Ток: 50mA
рабочая Температура:-40 ~ 85 ° C
Размер ПЕЧАТНОЙ ПЛАТЫ: 64*35*18 мм/2.52*1.4 * 0.7in (L * W * H)
PCB Вес: 25 г/0.89 унц.

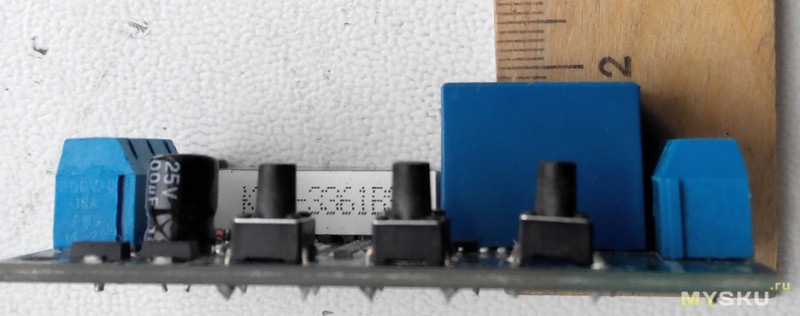

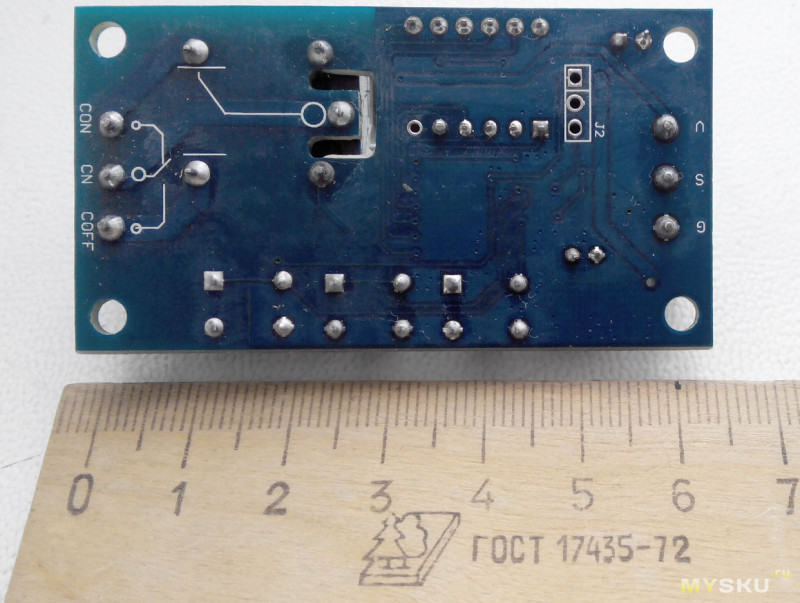

Размеры ПРИСЛАННОГО модуля

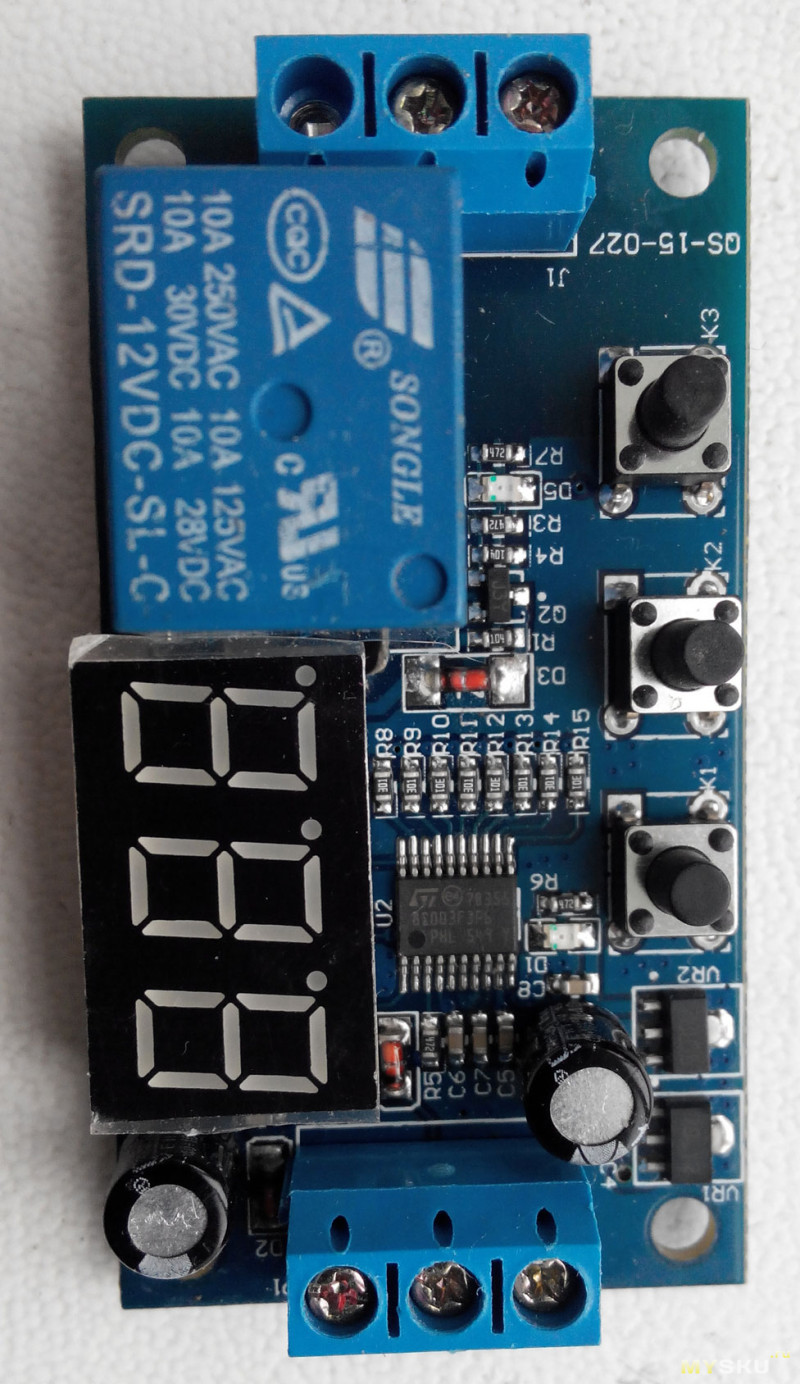

Сам модуль поближе. Как видим присутствуют удобные клеммники для соединения по питанию и коммутационным выходам. Имеются нормально замкнутый и нормально разомкнутый контакты с заявленным током до 10А (столько не рекомендовал бы коммутировать).

Реле имеет 4 основных предустановленных режима работы и возможностью изменения таймингов включенного и выключенного состояний, кроме того в двух режимах имеются дополнительные «вариации» режимов.
Начнем пожалуй с «конца» 😉 — так будет проще в нашем случае… В описании будет встречаться фразы типа «контакты реле замыкаются» — поскольку наше реле имеет как нормально замкнутые, так и нормально разомкнутые контакты то можно рассматривать как «контакты реле замыкаются/размыкаются» — смотря какие рассматриваем.

Режим Р14
Классифицируется по коду PS как ВЕ (все режимы будем рассматривать исходя из этого кода)

Задержка отключения с управляющим сигналом (лестничное реле времени)
Электропитание постоянно подается на таймер. Выходные контакты замыкаются при подаче управляющего сигнала «с». При размыкании контактов управляющего сигнала, контакты выходного сигнала размыкаются с заданной задержкой по времени (при последующих импульсах сигнала период времени будет увеличен).

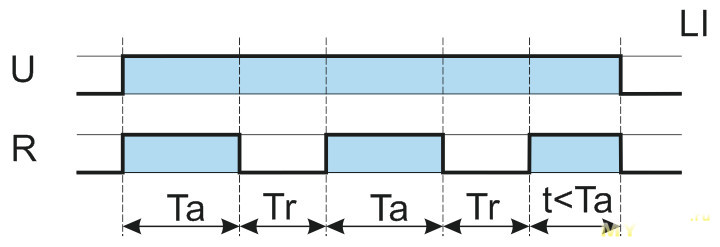

Режим Р13
по коду PS- LI

Асимметричный повтор цикла (начальный импульс ВКЛ)
Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.

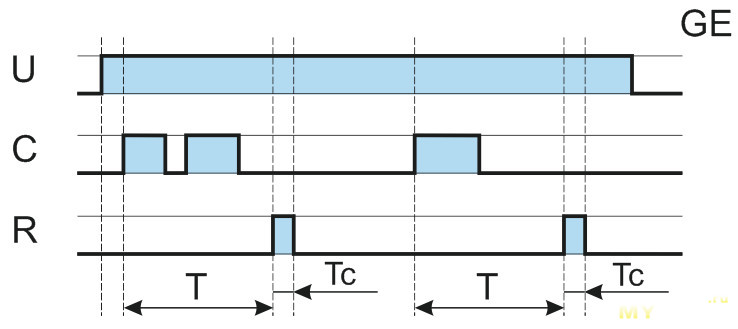

Режим Р12
по коду PS- GE

Импульсы с задержкой с управляющим сигналом при включении
Электропитание постоянно подается на таймер. При замыкании управляющего контакта «с» происходит отсчет временной задержки, после которой выходные контакты замкнуться на фиксированное время Tc

В этом режиме после временных задержек есть возможность выбрать канал1 или канал2 кнопкой К1.
Если выбрать канал2, то несколько изменится режим работы, теперь реле будет отрабатывать во время временных задержек на замыкание управляющего контакта. Как такового подходящего режима в описании кодов PS не нашел, отличается от предыдущего режима только тем, что при замыкании/размыкании управляющего контакта происходит сброс таймера задержки включения и происходит цикл заново.

Режим Р11
по коду PS- DE (при выборе канала 1)

Интервалы по управляющему сигналу при включении
Электропитание постоянно подается на таймер. При кратковременном или постоянном замыкании контактов управляющего сигнала «с», выходные контакты незамедлительно замыкаются на предустановленный интервал времени.

по коду PS — ВЕ(при выборе канала 2)- аналогично режиму P14

Задержка отключения с управляющим сигналом (лестничное реле времени)
Электропитание постоянно подается на таймер. Выходные контакты замыкаются при подаче управляющего сигнала «с». При размыкании контактов управляющего сигнала, контакты выходного сигнала размыкаются с заданной задержкой по времени (при последующих импульсах сигнала период времени будет увеличен).

При выборе канала 3 происходит не совсем четкая отработка (как мне показалось) замыканий/размыканий при подаче управляющего сигнала. Скорее всего режим считает количество нажатий. Поочередно включается таймер то при замкнутом управляющем сигнале (отключается реле сразу при его снятии), то при разомкнутом (отключается при подаче сигнала).

Все тайминги и режимы сохраняются в памяти при длительном отключении от питания!

Потребляемый ток при включенном реле 60мА

При отключенном 20мА

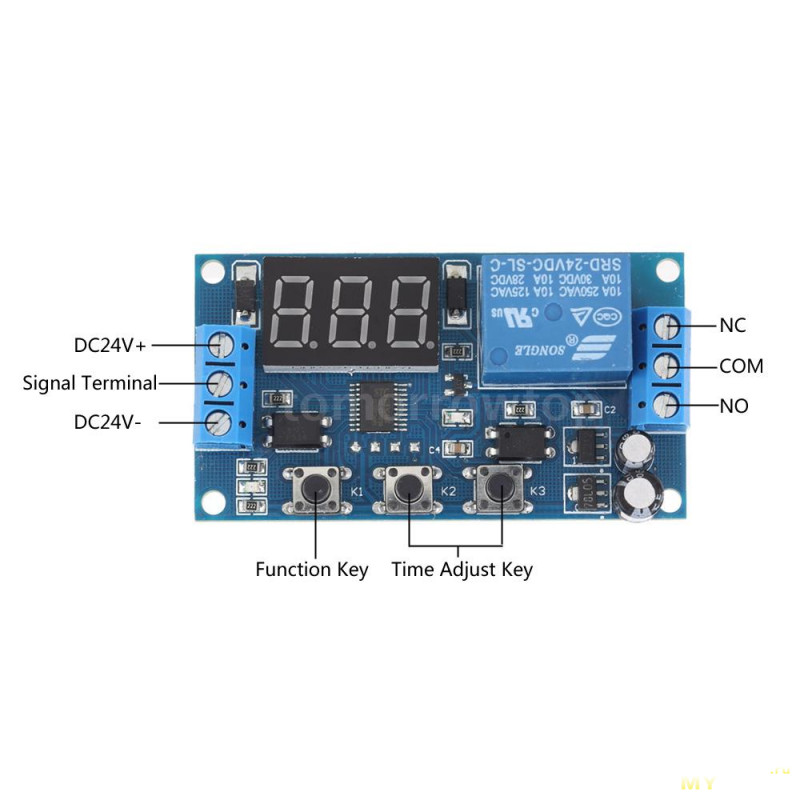

Теперь немного описания управляющих кнопок. Их всего три.
К1 — долгое нажатие вход в выбор режима (начинает мигать режим).
После этого К1 — по кругу перебор режимов (Р11-Р14) а К2-К3 настройка таймингов.
К2 — выбор знака,
К3 -выбор значения,
После выбора последнего значения К3 — выбор множителя.
В режимах Р11-Р12 в режиме настройки таймингов К1 активна, и по кругу выбирает канал (1-2, 1-2-3).

Как я думаю вполне полезная схемка, под определенные задачи — надеюсь мое тестирование сможет немного облегчить жизнь задачу выбора 🙂

Реле времени (таймер) УТ-12-24в

Таймер УТ-12в на 12 или 24 вольт применяется для выдержки времени с включением исполнительного реле.
Параметры реле времени:
Напряжение питания: 12 или 24 в (выбирается при заказе)

время работы 0,1 сек до 25 час

время простоя 0,1 сек до 25 час

прямой / инверсный выход

нагрузка 10А

точность 2-3%

одноразовый или циклический режим (можно задать количество циклов: до 300)


ЗАДАВАЕМЫЕ ПАРАМЕТРЫ
ЕР — задание единицы времени в режиме работа. Единица времени может быть 0,1 секунды, 1 секунда, 60 секунд и 300 секунд.
УР — установка времени работы. Может быть от 0 до 300 единиц времени. Например, если установлено 100, то при единице времени 0,1 получим выдержку 10 секунд. При одной секунде, 1 минута и 40 секунд. При 60 (1 минута) один час и 40 минут. При 300 (5 минут) 8 часов 20 минут.
ЕП — задание единицы времени в режиме простоя. Единица времени может быть 0,1 секунды, 1 секунда, 60 секунд и 300 секунд.
УП — установка времени простоя. Может быть от 0 до 300 единиц времени. Если в этом параметре заданно число отличное от ноля, то таймер работает по циклу. Сначала отрабатывается время работы, затем время простоя, затем опять время работы и так по циклу. Если задано 0, то система отрабатывает только время работы.
РР — задание инверсии выхода. Может быть П — включено или Н — выключено для режима работы и наоборот для режима простоя. Если задано П, то при подаче напряжения на прибор включается реле и отрабатывается время работы, за тем реле выключается. Если Н, то при подаче напряжения на прибор реле не включается, а включается только после отработки времени работы.

Прибор работоспособен при входном питании 12 вольт постоянного или переменного тока и коммутирует ток не более 10 Ампер. Если на индикаторе прибора маленький нолик контакты реле разомкнуты, если знак молнии замкнуты.
После подачи напряжения на прибор можно произвести программирование необходимых выдержек времени. Для этого нужный параметр выбирается нажатием кнопки М, кнопкой ОК подтверждаем и входим в значение параметра. Далее этими же кнопками можно изменить значение параметров. После задания значения параметра, а также после последнего нажатия любой из кнопок через 5 секунд система сохраняет в энергонезависимой памяти заданные значения и переходит в основной режим — отработка параметров. Кнопкой ОК можно производить перезапуск системы. Перезапуск таймера также можно дистанционно подключив к соответствующим контактам кнопку К1 или концевой выключатель.
Видео обзор реле времени 12 вольт:
