Проектор из коробки и лупы: Устраивайтесь поудобнее — как сделать проектор из телефона – Как сделать проектор из телефона и обувной коробки

Содержание

Проектор своими руками без лупы. Мультимедийный проектор

Практически каждый человек мечтает, чтобы у него дома находился большой экран, на котором в любое время можно было просматривать фильмы. Но, к сожалению, покупка проектора или телевизора, оказывается, по карману далеко не всем и именно тогда, люди начинают задумываться о том, как сделать проектор своими руками.

Теория

Прежде чем задаваться вопросом, как сделать проектор в домашних условиях, нужно ознакомиться с элементами, присутствующими в магазинном проекторе. Естественно, создать такое оборудование, как в магазинах мало кто сможет, поскольку здесь необходимо приобретение нескольких высокоточных оптических элементов:

  • линзы;
  • объектив.

Именно эти элементы отвечают за то, насколько равномерно распределяется свет на экране.

Источником картинки в таких устройствах является матрица, функционирующая на жидких кристаллах, работа которых осуществляется на просвет.

При этом каждый пиксель на экране представляется в увеличенном размере. Именно поэтому нужно контролировать, чтобы изначальная картинка была максимально чёткой.

За максимальный размер экрана отвечает проекционная лампа. Это всё, что изначально важно знать для изготовления проектора своими руками.

Прибор на основе телефона

В этом случае, единственное, что нужно для изготовления проектора – это коробка из картона и лупа. Эти элементы недорогие и их вполне можно купить в любом магазине по продаже вещей для быта. Если имеется такая возможность, то вместо увеличительного стекла, рекомендуется использовать линзу Френеля.

Далее, нужно поместить линзу перед телефоном (выступает в роли источника картинки), который предварительно настраивается на максимально возможную яркость. После этого, оба элемента прикрепляются к коробке и проектор можно считать готовым. Картинка переносится на экран (в роли экрана может выступать простынь, закреплённая на стенке).

Этот способ изготовления проектора является идеальным для детей или подростков, которые только начинают разбираться в правилах оптики, поскольку итоговая картинка будет довольно низкого качества.

Проектор на основе ноутбука

Для изготовления описанного прибора таким способом, потребуется ноутбук, картонная коробка, линза Френеля, изготовленная из жесткого пластика и скотч.

Коробку нужно подбирать так, чтобы её длина составляла около 50 сантиметров, при этом площадь торцовой части коробки должна быть больше размеров экрана ноутбука.

Линзу разрешено подбирать различных размеров, но идеальным вариантом будет размер 20 на 25 сантиметров. Линзы таких размеров применяются для чтения книг. Цена одной линзы варьируется от 7 до 8 долларов.

Подготовив все эти компоненты для создания проектора нужно следовать такой пошаговой инструкции:

На передней стенке коробки вырезается выемка в форме прямоугольника, её размеры должны быть меньше размеров линзы. Для точности нужно в качестве образца приложить линзу к картонной ко

Проектор из коробки и лупы. Самостоятельное изготовление проектора из подручных средств. Как сделать проектор своими руками

Содержание:

Экраны современных телевизоров достигли размеров, измеряемых метрами. Но для некоторых любителей просмотра фильмов на большом экране этого либо мало, либо не по карману. Возможны и другие причины. Главное, что есть желающие сделать у себя дома кинотеатр. Безусловно, в этом есть определенный смысл. Полумрак импровизированного домашнего кинозала полнее погружает в события на экране. Ведь зрение меньше отвлекается на окружение, скрытое в слабом свете.

Эта статья призвана помочь желающим обзавестись проекционным оборудованием, приложив к этому мастерство своих рук. Далее расскажем о трех конструкциях проектора для просмотра видео на большом экране. Безусловно, можно поискать в интернете что-либо еще. Но рекомендуем не тратить на это время. Наша статья содержит основы, которые лишь подтвердятся найденными вами конструкциями. Но при этом время будет потрачено, скорее всего, зря.

Важные технические нюансы

Теперь сжато рассмотрим основы теории проектора. Изображение на экране светится. Поэтому его видно хуже или лучше. Окружающее пространство пронизывает световой поток от лучей солнца. В помещении он слабее из-за окон. Экран создает свой собственный световой поток. Чем он больше, тем контрастнее и четче изображение на нем.

Большинство современных экранов, в которые мы смотрим, работают аналогично пленочному кинопроектору. В нем есть движущаяся пленка, просвечиваемая лампой, яркость которой обуславливает изображение на экране проектора. В мониторах, телефонах и аналогичных экранах пленка с жидкими кристаллами неподвижна, но также просвечивается. Свет излучают либо аналоги энергосберегающих люминесцентных ламп, либо светодиоды.

Чтобы получить изображение, сопоставимое, например, с кинопроектором «Русь», электрическая мощность нашей подсветки должна быть такой же, как мощность лампы в нем. О ней свидетельствует изображение, показанное далее:

Кинопроектор «Русь»

Мы видим, что для хорошего домашнего кинотеатра нужен экран-источник с подсветкой, лампами или диодами мощностью 9–11 Вт. При этом его размеры будут влиять на расстояние до объектива. Чем размеры меньше, тем компактнее проектор.

Оптимальный вариант матрицы

Теперь главный вопрос: где же такой экран-источник взять? Телефоны и планшеты далеки от необходимых мощностей. Поэтому не ведитесь на проекты из интернета, в которых утверждается о хорошем проекторе из телефона или планшета. Из этого получится не домашний кинотеатр, а детское развлечение. Хотя такой проектор наверняка будет интересен некоторым читателям. А поскольку обзор без наиболее простого проектора будет неполным, далее о нем мы обязательно расскажем.

Каждый товар характерен соотношением цены и качества. В нашем случае вместо цены будет себестоимость, то есть, сколько денег и времени будет потрачено на проектор. И, конечно же, важнее всего, что получится в результате. Основой качества проекционного изображения будут ЖК-матрица, яркая лампа и линзы. При этом обратим внимание на то, что матрица не переносит перегрев, который может получиться от лампы. Следовательно, чем больше будут размеры матрицы, тем лучше она охлаждается.

Наилучшее соотношение параметров

Матрицу надо извлечь из работоспособного устройства. Но затем восстановить все соединения, чтобы устройство работало. Наилучшие соотношения размеров и цены ее — в мониторах. Осталось совсем немного — яркий свет, линзы и корпус. Сделать своими руками все перечисленное с нуля долго и непросто. Чтобы получился эстетичный аппарат, придется экспериментировать и заказывать детали, изготовленные в заводских условиях.

Поэтому для наилучшей эффективности затрат времени и денег рекомендуем купить в хорошем состоянии БУ:

  • 15-дюймовый ЖК-монитор;
  • оверхед — проектор А4.

Матрица этого монитора идеально подходит вместо листа формата А4 для размещения в проекторе. Своими руками потребуется только

  • разобрать монитор,
  • извлечь матрицу,
  • собрать разобранные детали монитора так, чтобы матрица работала от видеосигнала компьютера,
  • закрепить детали монитора, включая матрицу, на корпусе проектора.

Вот и все, что надо сделать. Единственное, что потребуется создать — это крепление всего упомянутого в единый аппарат так, чтобы его можно было переставить с места на место, не нарушая работоспособности. Остальная работа — разборка монитора. Покажем далее на примере, как выглядит подобное конструирование проектора.


В мониторе два блока. Один управляет матрицей, другой — лампами подсветки. Назначение блока определяется по проводам и шлейфам


Еще немного — и матрицу можно отделить


Какая линза нужна для проектора своими руками. Как сделать проектор из телефона и обувной коробки

Небольшой проектор можно собрать из коробки и монитора в домашних условиях. Конечно, он не сравнится с заводскими и «магазинными» моделями. Но сможет проецировать качественную картинку на большой экран. Для личного использования это подойдёт. Чтобы создать домашний кинотеатр, вам не нужны особые навыки, знания или помощь профессионала. Хотя потребуются некоторые детали, смартфон и умение вырезать из картона. Прочитайте, как сделать проектор своими руками, и поймёте, что это очень просто.

Чтобы собрать полноценное мультимедийное оборудование с нуля, нужны электронные детали для дисплея. Если не хотите паять платы и собирать ЖК-экран, заранее подготовьте смартфон, планшет или маленький беспроводной монитор. Устройство будет находиться внутри «корпуса» во время просмотра. И если сделаете своими руками проектор из телефона, которым часто пользуетесь , не сможете отвечать на звонки. Для этого придётся прерывать воспроизведение.

Помимо дисплея, вам понадобится:

  • Лупа. Предпочтительно десятикратное увеличение. Это должно быть качественное увеличительное стекло, а не дешёвая безделушка. От него зависит качество проецируемого изображения. Возьмите большую лупу. Самый лучший вариант — линза Френеля.

  • Картонная коробка с крышкой. Чтобы собрать самодельный проектор из смартфона, можно использовать и другой материал. Главное, чтобы вы сумели его разрезать. И чтобы у него не было зеркальной поверхности. В коробку должен свободно помещаться телефон (планшет или монитор). Также учитывайте, что на её боку будет лупа. Прикиньте на глаз размеры, чтобы всё точно влезло. Корпус можно склеить вручную из кусков картона.
  • Ножницы и/или нож.
  • В самодельный проектор должен уместиться держатель или подставка для смартфона. Чтобы зафиксировать экран в одном положении.
  • Карандаш.
  • Циркуль.
  • Скотч и/или клей.

Ещё можно сделать простенькую вещь для просмотра слайдов. Для неё нужны:

  • Фонарик или яркая лампа.
  • Лупа. Не очень выпуклая.
  • Крепления или подставки, на которых всё это можно разместить.
  • Из необязательных инструментов — держатель для диапозитивов.

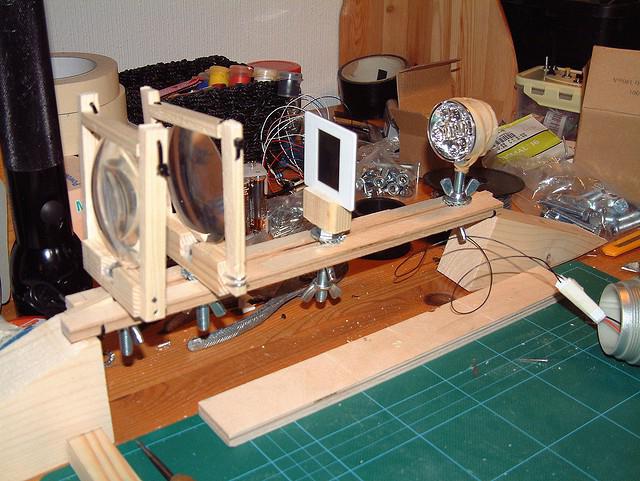

Диапроектор

Диапроектор

Вот как сделать проектор своими руками, если вы собираетесь просматривать на нём слайды:

  1. Поставьте фонарь или лампу рядом с экраном (подойдёт белая стена или простыня). Не пододвигайте его слишком близко. Расстояние около двух метров — оптимальное.
  2. Между экраном и фонарём закрепите лупу. Так, чтобы через неё падал свет на стену.
  3. Если вы поместите слайд между линзой и лампой, то увидите увеличенную проекцию.
  4. Можете создать из этого единую конструкцию. Прикрепите друг к другу увеличительное стекло, держатель для слайдов и фонарь.
  5. Чтобы менять размеры и чёткость изображения, двигайте свой самодельный диаскоп.

Он подходит только для статичных картинок. Это не проектор из смартфона, на котором можно . Но если у вас сохранились старые диафильмы, они не пропадут. Такое изделие подойдёт для игр с детьми. Вы покажете им интересные рисунки и заодно продемонстрируете основные законы оптики.

Телефон

Чтобы сделать картонный проектор для смартфона, нужен телефон с хорошим и ярким дисплеем.

  1. Сделайте отверстие для линзы. Приложите её к боку коробки и обведите карандашом.
  2. Дырка должна быть чуть меньше увеличительного стекла. С помощью циркуля обозначьте её контуры внутри уже нарисованного круга.
  3. Вырежьте отверстие.
  4. Сделайте небольшую дырочку для зарядного устройства. При просмотре видео батарея смартфона может очень быстро сесть . Лучше подключить его к сети.
  5. Чтобы лупа увеличивала изображение из телефона, заранее подберите правильное положение.
  6. Приложите её к дырке в картоне.
  7. А в саму коробку поставьте включенный смартфон.
  8. Направьте его экран в сторону линзы.
  9. Передвигайте его взад-вперёд. Остановитесь, когда получите наилучшее качество картинки.
  10. Отметьте место, на котором будет стоять телефон.
  11. Приклейте лупу к отверстию при помощи скотча.
  12. Положите в коробку держатель или подставку для девайса, чтобы он был зафиксирован в одном положении. Свет от дисплея должен попадать прямо на линзу.
  13. Поставьте туда телефон.
  14. Закройте крышку коробки.

Чтобы сделать своими руками проектор для смартфона, нужно не так много. Если в результате, вообще, нет никакой картинки, значит, лупа не подходит. Чтобы откалибровать изображение, двигайте телефон внутри коробки. Имеет смысл его настроить. Увеличить яркость. Поменять параметры автоматического затемнения и отключения экрана.

Ноутбук

Вот как из коробки сделать проектор для ноутбука или планшета:

  1. Обычная лупа не подойдёт. Нужна линза Френеля из жидкого пластика. Размер — зависит от коробки. Оптимальное — 200 на 250 миллиметров.
  2. Между экраном и увеличительным стеклом должно быть расстояние около 50 сантиметров. Присмотрите соответствующий «корпус».
  3. Вырежьте в нём отверстие для монитора.
  4. На противоположной стороне будет линза. Приложите её к картону и обведите.
  5. Дыра для увеличительного стекла должна быть чуть меньше, чем нарисованный контур. Поэтому создайте вторую обводку внутри первой.
  6. Теперь вырезайте отверстие.
  7. Прикрепите к нему линзу при помощи скотча. С внутренней стороны коробки.
  8. Увеличительное стекло должно быть повёрнуто рифлёной поверхностью к монитору.
  9. Теперь прикрепите сам дисплей.
  10. Если это планшет, зафиксируйте его в «прямом» положении. Прислоните его к вертикальной опоре. Или прикрепите к стопке книг.
  11. Если ноутбук, просто поставьте его на стол или на пол, и положите сверху заготовку для проектора.
  12. Линза Френеля переворачивает изображение.
  13. Перед тем как всё окончательно закрепить, проверьте, проецируется ли картинка на стену.
  14. Выставьте максимальную яркость.
  15. Отключите спящий режим на ноутбуке или затемнение дисплея на планшете.

Теперь вы знаете, как смастерить своими руками проектор из коробки и телефона. И сможете за несколько минут создать персональный кинозал. Главное — найти подходящую лупу.

Практически каждый человек мечтает, чтобы у него дома находился большой экран, на котором в любое время можно было просматривать фильмы. Но, к сожалению, покупка проектора или телевизора, оказывается, по карману далеко не всем и именно тогда, люди начинают задумываться о том, как сделать проектор своими руками.

Теория

Прежде чем задаваться вопросом, как сделать проектор в домашних условиях, нужно ознакомиться с элементами, присутствующими в магазинном проекторе. Естественно, создать такое оборудование, как в магазинах мало кто сможет, поскольку здесь необходимо приобретение нескольких высокоточных оптических элементов:

  • линзы;
  • объектив.

Именно эти элементы отвечают за то, насколько равномерно распределяется свет на экране.

Источником картинки в таких устройствах является матрица, функционирующая на жидких кристаллах, работа которых осуществляется на просвет.

При этом каждый пиксель на экране представляется в увеличенном размере. Именно поэтому нужно контролировать, чтобы изначальная картинка была максимально чёткой.

За максимальный размер экрана отвечает проекционная лампа. Это всё, что изначально важно знать для изготовления проектора своими руками.

Прибор на основе телефона

В этом случае, единственное, что нужно для изготовления проектора – это коробка из картон

Проектор из коробки (DIY) / Лайфхаки / ВТОРАЯ УЛИЦА

Проектор — вещь хорошая, но дорогая, да и нужна не часто, поэтому редко у кого есть дома. После своего поста пошерстила   интернет и нашла способ как сделать проектор из телефона/нетбука/планшета и простой коробки.

Для проектора из телефона нам нужно:
-обувная коробка (лучше с черной внутренностью, но можно и окрасить) ,
-телефон,
-увеличительное стекло — лупа,
-карандаш,
-нож/резак,
-темный скотч/изолента,
-скрепка, для фиксации телефона (как сделать подставку видно в источнике).


Обводим лупу по середине одной из стороны, вырезаем.

Вставляем лупу и тщательно проклеиваем стык, чтобы не было зазоров и туда не попадал свет.

Помещаем телефон, фиксируем на необходимом расстоянии — фокусировка проектора осуществляется перемещением телефона в коробке относительно увеличительного стекла, двигайте телефон, начиная от задней стенки коробки, пока изображение не начнет попадать в фокус.
Когда свет проходит через линзу, он отражается, и изображение из объектива проектора выйдет перевернутым. Это не беда — просто разберитесь, как перевернуть изображение на телефоне.
Закрываем крышку, выключаем свет и наслаждаемся слайдами.
Источник Источник Источник

Но изображение из телефона довольно таки размытое, так как картинка мала и яркость экрана не высокая. Чтобы улучшить результат стоит использовать ноут или планшет.

Для этого нам понадобится:
-картонная коробка — должна быть около полуметра по длинной стороне, а лицевая часть должна быть больше чем экран —вашего планшета или ноутбука.
-скотч,
-карандаш,
-нож\резак,
-линза Френеля из жесткого пластика,
для планшета — коробка или книги размером с него и резинки.

Ее можно купить на ebay (ключевые слова: Fresnel lens). Цена в районе 6-10 долларов. Для этого проекта была использована линза Френеля размерами 20х25 сантиметров.

В идеале отверстие на передней панели должно быть на пару сантиметров меньше линзы Френеля. Используйте линзу в качестве шаблона, чтобы нарисовать прямоугольник. Второй прямоугольник нарисуйте внутри первого, отступив на пару сантиметров.

Прямоугольник, нарисованный при помощи банковской карты рисовать не обязательно. Это отверстие будет использоваться в качестве диафрагмы внутри проектора для улучшения изображения если вы решите использовать смартфон.

С помощью скотча закрепите линзу Френеля на передней панели проектора. Рифленая часть линзы должна быть направлена внутрь коробки. Когда линза установлена, коробку можно сложить.

Крепим планшет резинками к коробке/книгам, вставляем в наш «проектор».

При использовании ноутбука эта конструкция будет слишком мала.

В этом случае можно вырезать отверстие на боковой стороне коробки, а ноутбук перевернуть вверх ногами. На данный момент этот самый простой и быстрый способ сборки проектора. К тому же ноутбук дает лучшие результаты, т.к. его экран самый большой и яркий.

Изображение, которое вы проецируете на экран перевернуто по горизонтали и по вертикали. Вы можете исправить это перевернув планшет или ноутбук. Обратите внимание, что изображение по прежнему останется отражено по горизонтали, хотя верх-низ будет в правильной ориентации. Это значит, что числа и слова на экране будут справа налево.

Поскольку линза Френеля плоская, есть некоторые оптические искажения картинки. Например, края экрана могут быть немного размытыми, а центр будет в фокусе. Яркость устройства должна быть выставлена на максимум, чтобы получить максимум светового потока. Если вы сможете добиться полной темноты в комнате, изображение станет более четким и ярким. Изображение с диагональю в 120 сантиметров довольно смотрибельно при использовании ноутбука а также при использовании iPad. Конечно чем ближе вы поднесете проектор к экрану, тем меньше станет изображение, но будет ярче и более в фокусе.
Источник

ПыСы: изображения получаются довольно таки маловаты для переноса картинки на стену, но если это будет изображение без фона и опять же без сильно мелких деталей, то отодвинув проектор подальше, мы получаем хоть и размытую, но крупную картинку, для обводки контура должно подойти.

Как сделать проектор из телефона и обувной коробки. Проектор из телефона своими руками

Просмотр видео и изображений на домашнем проекторе — это весьма увлекательное и интересное событие. Ведь всегда у вас будет возможность пригласить друзей и вместе посмотреть какой-либо художественный фильм на широком экране. Более того, с развитием техники в магазинах стали появляться новые цифровые проекторы. Однако стоимость на них не является доступной для каждого. Но есть ли выход из этой ситуации?

Оказывается, есть. Как сделать проектор своими руками, читайте в нашей сегодняшней статье.

Как изготовить устройство из обычной обувной коробки? Подготовка материалов

Для этого прибора вам понадобится большое и коробка. Первый элемент (линза) будет использоваться в качестве объектива для нашего проектора. Подобное устройство может воспроизводить и выводить на экран фото- и видеофайлы даже с мобильного телефона. При этом искажение данных и звука будет минимальным.

Приступаем к работе

Итак, как сделать проектор своими руками из обувной коробки? Сначала вам нужно окрасить внутренние стенки емкости в черный цвет. Если под рукой не оказалось такой краски, можно оклеить коробку черной бумагой. Данными действиями вы существенно улучшите качество воспроизводимого видео.

Как сделать проектор своими руками далее? На следующем этапе на одной из верхних частей коробки прорежьте небольшое отверстие для установки лупы. Последняя закрепляется при помощи скотча либо изоленты. Однако здесь нужно быть крайне аккуратным — вокруг линзы не должно быть засветов, иначе проектор для дома, своими руками сделанный, не будет качественно показывать изображение.

Внутри коробки помещается телефон. Экран гаджета обязательно должен быть направлен «лицом» к линзе. Чтобы мобильный телефон случайно не сместился в сторону, лучше использовать специальную подставку или держатель (например, автомобильный на присосках). Таким образом, мы изготовили проектор своими руками из телефона и картонной коробки из-под обуви.

Как будет происходить воспроизведение файлов?

Все очень просто — изображение с мобильного телефона проецируется через увеличительное стекло на стену. Вам удастся увеличить экран в десятки раз, при этом сохранить истинное качество изображений.

Напоследок отметим несколько нюансов по установке мобильного телефона. Из уроков физики мы знаем, что изображение, проходящее через увеличительное стекло, получается перевернутым. В связи с этим телефон в коробке должен быть повернут на 180 градусов. А для регулировки четкости изображения достаточно подвигать экран мобильника задней стенки коробки, тем самым настраивая нужный фокус.

Делаем проектор своими руками из коробки — способ №2

Аналогично первому случаю здесь нам потребуется проделать небольшое отверстие. Чтобы оно в центральной части коробки по диаметру было на несколько сантиметров меньше самой увеличительной линзы, нужно заранее расчертить ее место крепления. Для этого снаружи емкости прикладывается линза, и по ней при помощи маркера или же мягкого карандаша рисуется прямоугольник. Внутри получившегося изображения вычерчивается еще одна фигурка, однако здесь нужно отступить на пару сантиметров внутрь. Кстати, прямоугольник можно вычертить по контурам банковской карты. Линза надежно закрепляется на передней панели коробки.

Здесь нужно учесть, что рифленая часть увеличительной линзы должна быть размещена торцевой частью внутрь емкости. После закрепления лупы коробка складывается и закрывается. Внешний вид такого проектора вряд ли кому понравится, поэтому после окончательной его сборки рекомендуется его покрасить темной краской из баллончика.

Как закрепляется источник изображения в коробке?

Если в качестве источника данных вы используете планшет, то для его крепления вам достаточно подготовить несколько толстых книг либо устойчивую коробку, имеющую размеры, равные габаритам гаджета. Для того чтобы закрепить устройство в перевернутом состоянии (для корректного отображения информации), дополнительно используются тонкие резинки. Ежели источником изображения был выбран ноутбук, то в данном случае ни толстые книги, ни коробка не помогут удержать его в таком состоянии. Поэтому для закрепления такого компьютера в задней стенке коробки вырезается еще одно отверстие.

Его размеры должны соответствовать длине и ширине дисплея ноутбука. Далее компьютер переворачивается на 180 градусов и кладется клавиатурой вверх на крышку коробки. Лучше всего, чтобы стенки проектора были не картонными, а хотя бы фанерными.

И напоследок пар

простые и доступные способы создания проекторов в домашних условиях

Просмотр видео и изображений на домашнем проекторе — это весьма увлекательное и интересное событие. Ведь всегда у вас будет возможность пригласить друзей и вместе посмотреть какой-либо художественный фильм на широком экране. Более того, с развитием техники в магазинах стали появляться новые цифровые проекторы. Однако стоимость на них не является доступной для каждого. Но есть ли выход из этой ситуации?

Оказывается, есть. Как сделать проектор своими руками, читайте в нашей сегодняшней статье.

Как изготовить устройство из обычной обувной коробки? Подготовка материалов

Для этого прибора вам понадобится большое и коробка. Первый элемент (линза) будет использоваться в качестве объектива для нашего проектора. Подобное устройство может воспроизводить и выводить на экран фото- и видеофайлы даже с мобильного телефона. При этом искажение данных и звука будет минимальным.

Приступаем к работе

Итак, как сделать проектор своими руками из обувной коробки? Сначала вам нужно окрасить внутренние стенки емкости в черный цвет. Если под рукой не оказалось такой краски, можно оклеить коробку черной бумагой. Данными действиями вы существенно улучшите качество воспроизводимого видео.

Как сделать проектор своими руками далее? На следующем этапе на одной из верхних частей коробки прорежьте небольшое отверстие для установки лупы. Последняя закрепляется при помощи скотча либо изоленты. Однако здесь нужно быть крайне аккуратным — вокруг линзы не должно быть засветов, иначе проектор для дома, своими руками сделанный, не будет качественно показывать изображение.

Внутри коробки помещается телефон. Экран гаджета обязательно должен быть направлен «лицом» к линзе. Чтобы мобильный телефон случайно не сместился в сторону, лучше использовать специальную подставку или держатель (например, автомобильный на присосках). Таким образом, мы изготовили проектор своими руками из телефона и картонной коробки из-под обуви.

Как будет происходить воспроизведение файлов?

Все очень просто — изображение с мобильного телефона проецируется через увеличительное стекло на стену. Вам удастся увеличить экран в десятки раз, при этом сохранить истинное качество изображений.

Напоследок отметим несколько нюансов по установке мобильного телефона. Из уроков физики мы знаем, что изображение, проходящее через увеличительное стекло, получается перевернутым. В связи с этим телефон в коробке должен быть повернут на 180 градусов. А для регулировки четкости изображения достаточно подвигать экран мобильника задней стенки коробки, тем самым настраивая нужный фокус.

Делаем проектор своими руками из коробки — способ №2

Аналогично первому случаю здесь нам потребуется проделать небольшое отверстие. Чтобы оно в центральной части коробки по диаметру было на несколько сантиметров меньше самой увеличительной линзы, нужно заранее расчертить ее место крепления. Для этого снаружи емкости прикладывается линза, и по ней при помощи маркера или же мягкого карандаша рисуется прямоугольник. Внутри получившегося изображения вычерчивается еще одна фигурка, однако здесь нужно отступить на пару сантиметров внутрь. Кстати, прямоугольник можно вычертить по контурам банковской карты. Линза надежно закрепляется на передней панели коробки.

Здесь нужно учесть, что рифленая часть увеличительной линзы должна быть размещена торцевой частью внутрь емкости. После закрепления лупы коробка складывается и закрывается. Внешний вид такого проектора вряд ли кому понравится, поэтому после окончательной его сборки рекомендуется его покрасить темной краской из баллончика.

Как закрепляется источник изображения в коробке?

Если в качестве источника данных вы используете планшет, то для его крепления вам достаточно подготовить несколько толстых книг либо устойчивую коробку, имеющую размеры, равные габаритам гаджета. Для того чтобы закрепить устройство в перевернутом состоянии (для корректного отображения информации), дополнительно используются тонкие резинки. Ежели источником изображения был выбран ноутбук, то в данном случае ни толстые книги, ни коробка не помогут удержать его в таком состоянии. Поэтому для закрепления такого компьютера в задней стенке коробки вырезается еще одно отверстие.

Его размеры должны соответствовать длине и ширине дисплея ноутбука. Далее компьютер переворачивается на 180 градусов и кладется клавиатурой вверх на крышку коробки. Лучше всего, чтобы стенки проектора были не кар

Как сделать кинопроектор из телефона. Как собрать проектор из смартфона, лупы и коробки от обуви

Содержание:

Экраны современных телевизоров достигли размеров, измеряемых метрами. Но для некоторых любителей просмотра фильмов на большом экране этого либо мало, либо не по карману. Возможны и другие причины. Главное, что есть желающие сделать у себя дома кинотеатр. Безусловно, в этом есть определенный смысл. Полумрак импровизированного домашнего кинозала полнее погружает в события на экране. Ведь зрение меньше отвлекается на окружение, скрытое в слабом свете.

Эта статья призвана помочь желающим обзавестись проекционным оборудованием, приложив к этому мастерство своих рук. Далее расскажем о трех конструкциях проектора для просмотра видео на большом экране. Безусловно, можно поискать в интернете что-либо еще. Но рекомендуем не тратить на это время. Наша статья содержит основы, которые лишь подтвердятся найденными вами конструкциями. Но при этом время будет потрачено, скорее всего, зря.

Важные технические нюансы

Теперь сжато рассмотрим основы теории проектора. Изображение на экране светится. Поэтому его видно хуже или лучше. Окружающее пространство пронизывает световой поток от лучей солнца. В помещении он слабее из-за окон. Экран создает свой собственный световой поток. Чем он больше, тем контрастнее и четче изображение на нем.

Большинство современных экранов, в которые мы смотрим, работают аналогично пленочному кинопроектору. В нем есть движущаяся пленка, просвечиваемая лампой, яркость которой обуславливает изображение на экране проектора. В мониторах, телефонах и аналогичных экранах пленка с жидкими кристаллами неподвижна, но также просвечивается. Свет излучают либо аналоги энергосберегающих люминесцентных ламп, либо светодиоды.

Чтобы получить изображение, сопоставимое, например, с кинопроектором «Русь», электрическая мощность нашей подсветки должна быть такой же, как мощность лампы в нем. О ней свидетельствует изображение, показанное далее:

Кинопроектор «Русь»

Мы видим, что для хорошего домашнего кинотеатра нужен экран-источник с подсветкой, лампами или диодами мощностью 9–11 Вт. При этом его размеры будут влиять на расстояние до объектива. Чем размеры меньше, тем компактнее проектор.

Оптимальный вариант матрицы

Теперь главный вопрос: где же такой экран-источник взять? Телефоны и планшеты далеки от необходимых мощностей. Поэтому не ведитесь на проекты из интернета, в которых утверждается о хорошем проекторе из телефона или планшета. Из этого получится не домашний кинотеатр, а детское развлечение. Хотя такой проектор наверняка будет интересен некоторым читателям. А поскольку обзор без наиболее простого проектора будет неполным, далее о нем мы обязательно расскажем.

Каждый товар характерен соотношением цены и качества. В нашем случае вместо цены будет себестоимость, то есть, сколько денег и времени будет потрачено на проектор. И, конечно же, важнее всего, что получится в результате. Основой качества проекционного изображения будут ЖК-матрица, яркая лампа и линзы. При этом обратим внимание на то, что матрица не переносит перегрев, который может получиться от лампы. Следовательно, чем больше будут размеры матрицы, тем лучше она охлаждается.

Наилучшее соотношение параметров

Матрицу надо извлечь из работоспособного устройства. Но затем восстановить все соединения, чтобы устройство работало. Наилучшие соотношения размеров и цены ее — в мониторах. Осталось совсем немного — яркий свет, линзы и корпус. Сделать своими руками все перечисленное с нуля долго и непросто. Чтобы получился эстетичный аппарат, придется экспериментировать и заказывать детали, изготовленные в заводских условиях.

Поэтому для наилучшей эффективности затрат времени и денег рекомендуем купить в хорошем состоянии БУ:

  • 15-дюймовый ЖК-монитор;
  • оверхед — проектор А4.

Матрица этого монитора идеально подходит вместо листа формата А4 для размещения в проекторе. Своими руками потребуется только

  • разобрать монитор,
  • извлечь матрицу,
  • собрать разобранные детали монитора так, чтобы матрица работала от видеосигнала компьютера,
  • закрепить детали монитора, включая матрицу, на корпусе проектора.

Вот и все, что надо сделать. Единственное, что потребуется создать — это крепление всего упомянутого в единый аппарат так, чтобы его можно было переставить с места на место, не нарушая работоспособности. Остальная работа — разборка монитора. Покажем далее на примере, как выглядит подобное конструирование проектора.


В мониторе два блока. Один управляет матрицей, другой — лампами подсветки. Назначение блока определяется по проводам и шлейфам


Еще немного — и матрицу можно отделить


Извлеченную матрицу с блоком управления примеряем к проектору



Проектор готов к использованию. Как выглядит изображение, показано далее:

Справа от экрана виден книжный шкаф. По его размерам можно судить о высоте изображения — не менее полутора метров. Следовательно, диагональ экрана получается более 2 метров. Совершенно точно можно утверждать, что качество изображения в этом проекторе выше, чем у промышленного мультимедийного аналога. В последнем применен такой же принцип, но размеры матрицы меньше и другая оптика.

Самодельный мультимедийный проектор

Именно размеры матрицы главным образом влияют на четкость картинки. С уменьшением ее размеров качество картинки ухудшается. Поэтому единственное преимущество мультимедийного проектора — малые габариты. Его можно сделать своими руками, но времени это займет гораздо больше. Ведь потребуется реализовать схему, показанную далее:

Надо не только все разместить в самодельном корпусе, но и обеспечить правильную вентиляцию там, где она нужна, а также работоспособность гаджета и дистанционное управление им. Затраты на покупку комплектующих изделий однозначно будут существенно выше в сравнении с уже рассмотренной конструкцией. Но, тем не менее, существуют и самодельные мультимедийные проекторы. Один из них показан далее:

Проще не бывает

Чем сложнее конструкция, тем меньше желающих повторить ее. По этой причине лучше расскажем о самом простом проекторе, который своими руками может сделать каждый. Процесс изготовления займет немного времени. При этом ничего не потребуется разбирать. Суть конструкции проста — в коробку устанавливается смартфон, который транслирует изображение на экран через жестко закрепленную линзу. Она просто вставляется с натягом в отверстие, вырезанное в стенке коробки.

Для надежной фиксации по периметру отверстия наносится клей. Фокусное расстояние линзы должно быть с половину длины коробки. Его легко определить при покупке, посветив на стол через линзу фонариком. Можно использовать свет лампы на потолке или солнце. Расстояние до стола от линзы при наименьшей по размерам проекции источника света и будет фокусным расстоянием. Для настройки изображения в коробке двигается смартфон. Его крепят в импровизированной каретке:

Чтобы качество проецируемого изображения было приемлемым, его диагональ лучше выбрать менее 30 дюймов.

Мы предложили желающим сделать проектор своими руками три базовые конструкции. Выбор за вами, дорогие читатели.

Зачем ходить в кино и платить много денег, если мы можем сделать у себя дома проектор, и так же наслаждаться любимыми фильмами. Сделать проектор своими руками — дело не сложное, справиться каждый. И ещё, следует помнить, что проектор с помощью телефона или ноутбука, это, скорее всего развлекательный момент, нежели серозный подход к делу.

Как сделать проектор своими руками?

Чтобы построить свой проектор дома, нам понадобятся такие материалы:

Картонная коробка.

Линза Френеля.

Нет проще способа сделать проектор, это радует, но есть и минуса — качество изображения, яркость и фокус. При использовании телефона или планшета — все три параметра будут просто ужасны, при использовании ноутбука — будет немного лучше, так как яркость экрана мы можем поставить самую в
