Задание на устройство приямка

На начальной стадии проектирования слаботочных систем объекта важно предусмотреть необходимое количество вводов в здание, чтобы не пришлось прокладывать по фасаду или за обшивкой металлические трубы.

Первым делом определяемся с количеством труб необходимых для ввода кабелей в здание.

Например, считаем, что для ввода всех слаботочных кабелей необходимо 12 труб с внешним диаметром 110 мм.

Конструкторы на задание вида: в помещении серверной предусмотреть приямок для ввода в здание слаботочных линий, количество труб – 12шт., наружный диаметр — 110 мм. ответят, что данной информации недостаточно, необходимо знать габаритные размеры приямка, глубину, перекрывать его или нет.

Поэтому дорабатываем задание:

1. Прикидываем во сколько рядов укладываем трубы, 1, 2 или 3. Исходя из этого получаем необходимые габаритные размеры.

Расчет габаритов приямкаРасчет габаритов приямка

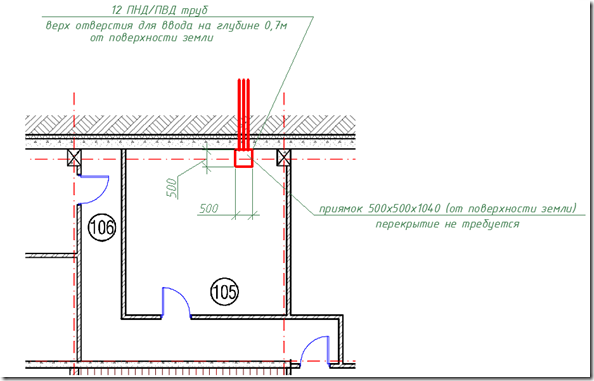

2. На плане отображаем расположение приямка с указанием габаритных размеров.

Фрагмент заданияФрагмент задания

Высоту приямка определяем суммированием расстояния до верха отверстия и расстояния, которое занимают трубы.

Герметизация приямка осуществляется посредством цементного раствора.

Теперь оформляем задание на вводы:

Задание на вводы в зданиеЗадание на вводы в здание

Сопроводительным письмом, ориентировочно следующего содержания: в дополнение к заданию на проектирование слаботочных систем отправляем в ваш адрес уточненное задание на вводы в административное здание, здание магазина, кинозала и т.п.

Оформленные задания добавляем в приложения к письму.

Пример задания на устройство приямка в формате dwg вышлю по запросу. При необходимости разместить задание на листе другого формата воспользуйтесь «шпаргалкой» по форматам чертежей.

Теперь передаем задание исполнителю, подрядчику. После чего можно спокойно работать над объектом дальше.

Результат задания будет выглядеть, например так:

Пример кабельного приямка

Пример кабельного приямка

Согласитесь, если кабельного приямка в здании не будет предусмотрено, то как только начнут работу слаботочники будет много проблем и разборок. А так все отлично, все довольны.

Что такое кабельный блок или подземный приямок БКТП, КТПБ

Корпус блочных комплектных трансформаторных подстанций (БКТП) производства «Модуль» состоит из двух основных составляющих:

1. Собственно, корпус подстанции;

2. Кабельный блок (приямок).

В данной статье мы ответим на вопрос, что такое кабельный блок, для чего он нужен и каких типов бывает.


Кабельный блок (также его называют кабельное сооружение, подземный приямок) предназначен для заведения в подстанцию кабеля.

Зачастую, кабельный блок находится ниже уровня земли, что позволяет завести кабель в подстанцию под землёй.

Изготавливают приямки из бетона. Для того, чтобы кабель было легче вводить в подстанцию, в стенах блока предусмотрены утончения. При заведении кабеля в подстанцию, в данных утончениях проделываются отверстия для труб, в которых прокладывается кабель.
Для исключения проникновения воды внутрь БКТП, стены фундаментного блока покрываются специальным гидроизолирующим составом.

Кабельные блоки производства компании «Модуль» бывают двух типов:

Стандартные – высота такого приямка составляет 1100 мм
Высокие – высота равняется 1650 мм.

Тип и размер кабельного блока выбираются в зависимости от размеров и места расположения подстанции, характеристик оборудования. В том числе, длина кабельного блока зависит от длины строительной части БКТП.

Некоторые размеры кабельных блоков производства «Модуль»

Подробнее о габаритах БКТП нашего производства вы можете прочитать здесь.
Попасть внутрь приямка можно благодаря люку в полу подстанции.
Кабельные блоки на производстве упаковываются в специальную плёнку, для того, чтобы избежать повреждений во время транспортировки, а также предотвратить попадание воды внутрь приямка при хранении его на улице.

К списку вопросов

кабельный приямок 🎓 ⚗ со всех языков на русский

Все языкиАбхазскийАдыгейскийАзербайджанскийАймараАйнский языкАканАлбанскийАлтайскийАнглийскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБретонскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИспанскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийРусскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиАбхазскийАварскийАдыгейскийАзербайджанскийАймараАйнский языкАлбанскийАлтайскийАнглийскийАрабскийАрмянскийАфрикаансБаскскийБашкирскийБелорусскийБолгарскийВенгерскийВепсскийВодскийВьетнамскийГаитянскийГалисийскийГреческийГрузинскийДатскийДревнерусский языкИвритИдишИжорскийИнгушскийИндонезийскийИрландскийИсландскийИспанскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКитайскийКлингонскийКорейскийКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанМайяМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийПуштуРумынский, МолдавскийРусскийСербскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТамильскийТатарскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

кабельный приямок 🎓 ⚗ с английского на русский

Все языкиАбхазскийАдыгейскийАзербайджанскийАймараАйнский языкАканАлбанскийАлтайскийАнглийскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБретонскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИспанскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийРусскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиАзербайджанскийАлбанскийАрабскийАрмянскийАфрикаансБаскскийБолгарскийВенгерскийВьетнамскийГаитянскийГреческийГрузинскийДатскийДревнерусский языкИвритИндонезийскийИрландскийИсландскийИспанскийИтальянскийЙорубаКазахскийКаталанскийКвеньяКитайскийКлингонскийКорейскийКурдскийЛатинскийЛатышскийЛитовскийМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийПалиПапьяментоПерсидскийПольскийПортугальскийРумынский, МолдавскийРусскийСербскийСловацкийСловенскийСуахилиТагальскийТайскийТамильскийТатарскийТурецкийУдмурдскийУйгурскийУкраинскийУрдуФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧешскийЧувашскийШведскийЭрзянскийЭстонскийЯпонский

Ввод кабелей в здание | Проектирование электроснабжения

Недавно делал проект реконструкции котельной и получил замечание от экспертизы. Эксперт потребовал, чтобы я показал, как у меня выполнен ввод кабеля в здание котельной. Здесь ничего сложного возникнуть не должно, но хотелось бы опираться на какие-либо нормативные документы.

Сейчас я рассмотрю два наиболее часто встречающихся варианта ввода кабеля в здание или кабельное сооружение. Выбор того или иного вида ввода кабеля зависит от конкретных условий.

1 Ввод кабельной линии в здание или кабельное сооружение.

В этом случае для каждого кабеля предусматриваем трубу, например асбестоцементную БНТ-100. Как привило кабельные сети до 10 кВ идут на отметке -0,7 м от уровня земли. Поэтому примерно на этом уровне и выполняется ввод кабелей в здание. Допускается выполнять ввод кабелей на глубине не менее 0,5 м и не более 2 м от поверхности земли. При закладке труб должен быть выполнен уклон трубы в сторону улицы под углом 0,5 градуса. После протяжки кабелей все трубы тщательно уплотняют  для предотвращения попадания влаги и газа в здание. Во внутрь помещения труба должна выходить на 50 мм. Снаружи длина трубы зависит от отмостки здания. В среднем длина трубы получается 1,5-2 м. Как видим из рисунка, в некоторых случаях труба может доходить и до 5 м. Как раз этот вариант у меня был при подключении насосной станции, которая находилась в обваловке из земли.

Ввод кабельной линии в здание или кабельное сооружение

Данный вариант ввода кабелей в здание я использую при вводе питающих кабелей в электрощитовую нового здания. Трубы закладывают во время заливки фундамента. При этом предусматриваю еще приямок для ввода труб из улицы, а на этот приямок устанавливаю вводно-распределительное устройство. Габаритные размеры приямка зависят от радиуса изгиба кабеля и габаритных размеров ВРУ. Практически всегда я еще закладываю одну резервную трубу.

2 Вывод кабельной линии из траншеи на стену с последующим вводом в здание.

Вывод кабелей из траншеи на стену с последующим вводом в здание

Именно этот вариант я предоставил эксперту, т.к. у меня было существующее здание и неизвестно, какой там был фундамент. Согласно ПУЭ, до 2 м мы все кабели должны защитить от механических повреждений. В типовых проектах в данном случае кабели защищают кожухами. При небольших сечениях я считаю кабели лучше прокладывать в стальных трубах. В качестве кожуха можно взять неперфорированный металлический лоток. При выводе кабеля из траншеи на стену здания нам нужно пробить лишь небольшой слой бетонной отмостки, а фундамент при этом мы не трогаем.

Вывод кабельной линии из траншеи на стену с последующим вводом в здание

Этот вариант подойдет для ввода кабелей в существующие здания.

Нормативные документы по вводу кабелей в здание:

1 ТКП45-4.04-149-2009 (02250). Системы электрооборудования жилых и общественных зданий. Правила проектирования (п.16.1, 16.24).

2 СП 31-110-2003.  Свод правил по проектированию и строительству. «Проектирование и монтаж электроустановок жилых и общественных зданий»(п.14.1, 14.24).

3 ПУЭ 6. Правила устройства электроустановок (п.2.1.58, 2.1.79, 2.3.32, 7.3.85).

4 Арх. №1.105.03тм. Прокладка силовых кабелей напряжением до 10кВ в траншеях (РБ).

5 Шифр А5-92. Прокладка кабелей напряжением до 35кВ в траншеях. Выпуск 1 (РФ).
Советую почитать:

🎓 кабельный+приямок ⚗ from english 🧬

  • 621 condaptor

    Универсальный англо-русский словарь > condaptor

  • 622 conductor-cable locomotive

    Универсальный англо-русский словарь > conductor-cable locomotive

  • 623 conduit

    [‘kɒndɪt] 27) Сахалин А: забивная труба, кабелепровод

    Универсальный англо-русский словарь > conduit

  • 624 conduit box

    Универсальный англо-русский словарь > conduit box

  • 625 conduit connection

    Универсальный англо-русский словарь > conduit connection

  • 626 conduit entry

    Универсальный англо-русский словарь > conduit entry

  • 627 conduit system

    Универсальный англо-русский словарь > conduit system

  • 628 connector

    8) Строительство: подводка , подводящая труба, соединительный элемент 16) Вычислительная техника: кабель, коннектор, логический блок объединения , провод, символ соединения, соединительная линия, соединительное звено, соединительный знак, штепсельный разъём, блок объединения, разъём 23) Нефтегазовая техника крепление натяжных элементов платформы с избыточной плавучестью, соединение водоотделяющей колонны 32) Общая лексика: разъём , соединитель

    Универсальный англо-русский словарь > connector

  • 629 containment sump

    Универсальный англо-русский словарь > containment sump

  • 630 cooling water pit

    Универсальный англо-русский словарь > cooling water pit

  • 631 copper repeater

    Универсальный англо-русский словарь > copper repeater

  • 632 cord fastener

    Универсальный англо-русский словарь > cord fastener

  • 633 cord grip

    Универсальный англо-русский словарь > cord grip

  • 634 counterweight pit

    Универсальный англо-русский словарь > counterweight pit

  • 635 crimping lug

    Универсальный англо-русский словарь > crimping lug

  • 636 cross-connecting box

    Универсальный англо-русский словарь > cross-connecting box

  • 637 cross-connecting terminal

    Универсальный англо-русский словарь > cross-connecting terminal

  • 638 cut cable

    Универсальный англо-русский словарь > cut cable

  • 639 dado trunking

    Универсальный англо-русский словарь > dado trunking

  • 640 data cable

    Универсальный англо-русский словарь > data cable

Монтаж приямков бетонной подстанции

В строительстве главным для подстанции является фундамент. А самое главное правильный монтаж БКТП на объекте, подрядчиком которого является наш заказчик.

Поэтому установка приямков является одной из основополагающих работ при производстве, от которой в будущем зависит функционирование бетонной трансформаторной подстанции в целом.

Давайте разделим эти работы на несколько этапов.

  1. Обустройство котлована
  2. Заливка монолитной плиты
  3. Установка кабельных приямков

Обустройство котлована

Откапываем по заданной площади согласно проекту грунт. Если уровень грунтовых вод высокий, то мы рекомендуем делать песочную подушку не более 30 см, так как со временем песок вымоет и бетонные модули начнут плыть. Современные технологии приходят нам на помощь и дают выбор среди гидроизоляции. После песчаной подушки для подстанции мы кладем геомембрану – специальная «пупырчатая» ПВХ пленка, не позволяющая влаге проникать в нижний бетонный слой.

Далее уже на нее мы укладываем арматуру с определенным шагом в два слоя и ждем миксер с бетоном.

Заливка монолитной плиты

 Для двухтрансформаторной подстанции заливка монолита займет не более трех часов. Если Вы заливаете зимой или в минусовую температуру, то стоит позаботиться о прогреве бетона. А летом достаточно увлажнять поверхность бетона от пересушивания. Залив бетон обязательно пройдитесь вибратором по всей площади во избежание появления «раковин».  Как подрядчик не забывайте подписывать акты на скрытые работы с Заказчиком.

Когда бетонная смесь застывает, следите за уровнем вод, откачивая их при необходимости. И тогда уже на 7-8 день Вы можете приступать к крановым работам.

Установка кабельных приямков

Перед посадкой модулей на местность озаботьтесь получением архитектурного плана с указанием нулевой точки, точек привязки к местности и вызовите представителя как заказчика так и представителя Архитектуры. На монолитную плиту перед монтажом необходимо выложить защитный слой цементно-песчанного раствора толщиной 10см, чтобы днище бетонной подстанции не лопнуло. Стоиомсть ошибки велика и очень будет сказываться на общую цену бетонной подстанции.

Так как смонтированные модули составляют одно единое здание, то вряд ли ее будут перевозить и все крюки вы можете спилить. Закончив монтаж приступают к гидроизоляционным работам, но их лучше проводить после закладки труб асбестноцементных под кабели в отверстия бетонных стен.
