Принцип работы сетевого фильтра: Как устроен сетевой фильтр и что у него внутри? | Сетевые фильтры | Блог

Содержание

Фильтры сетевые


Как бы далеко не шагнуло развитие в области электричества, все равно люди нередко продолжают сталкиваться с различными проблемами, возникающими при работе электросетей. Скачки напряжения и различные помехи – частые гости многих квартир, домов, а также административных и офисных зданий. Подобные явления оказывают сильное негативное влияние на функционирование всего подключенного к сети оборудования, большая часть из которого отличается довольно высокой стоимостью.

Сегодня в любом жилом и административном помещении находится огромное количество различной дорогой техники, которую необходимо защитить от непредвиденных перебоев в работе электричества, чтобы избежать больших финансовых потерь и снизить риски возникновения пожаров.

Сетевые фильтры – отличный способ защитить оборудование от вероятных помех. Но, прежде чем приобрести данное устройство, необходимо разобраться в его особенностях и понять основное предназначение.


Роль сетевого фильтра

Далеко не новость, что электропитание в наших домах и квартирах редко совпадает с теми, что рекомендованы ГОСТом, т.е. напряжение 220В (+-10%) при номинальной частоте 50 Гц (допустимая погрешность 1 Гц).  Электрические станции обеспечивают энергией большое число потребителей, а это напрямую влияет на возрастание нагрузки и, соответственно, на сильные перепады в напряжении (как вверх, так и вниз). Кроме того, на станциях также изменяется частота напряжения, что является причиной сбоев в работе компьютерной и бытовой техники. Даже несмотря на то, что современные электроприборы оснащены встроенными защитными блоками и предохранителями, все равно не осуществляется полноценная защита от скачков напряжения. Самым частым последствием подобных ситуаций является выход из строев блока питания. Он перегорает и, соответственно, прекращается работа электротехники, в число которой чаще всего входят

компьютеры, музыкальные центры, DVD-плейеры, телевизоры. Более надежной защитой обладают холодильники, морозильные камеры, стиральные и посудомоечные машины, микроволновые печи. Хотя, нередки случаи, когда и такая бытовая техника мгновенно выходит из строя, не выдерживая перепадов в сети.

Самым надежным вариантом защиты от перебоев в работе электричества являются сетевые фильтры. Именно через них должна подключаться вся техника в квартире, чтобы сгладить возникающие помехи перед подачей напряжения. Благодаря поглощению скачков и искажений обеспечивается самая оптимальная защита различных приборов.

Конструкция сетевых фильтров

Варистор (переменный резистор) – одна из основных частей любого сетевого фильтра, работающая одновременно с тем оборудованием, которое нуждается в защите. Принцип работы варистора следующий: в рабочем состоянии это – изолятор, но в момент повышения напряжения сопротивление падает, тем самым происходит преобразование электроэнергии в тепло, что и обеспечивает защиту.

Иными словами, переменный резистор преобразует энергию кратковременных перепадов в тепло, рассеивая ее.

Режектор – не менее важная составляющая часть сетевых фильтров, которая защищает оборудование от помех высокой частоты. Данные помехи появляются в том случае, если рядом от вашего дома работают мощные электрические двигатели или генераторы.

Кроме варистора и режектора в сетевые фильтры встроена специальная система защиты, которая предназначена для прекращения подачи энергии в момент длительного повышения напряжения.


Как правильно выбрать сетевой фильтр?

Современный рынок изобилует различными моделями сетевых фильтров, которые отличаются между собой не только производителем, но и определенными техническими характеристиками. Но несмотря на то, к какой модели относится тот или иной фильтр, ко всем устройствам предъявляются очень высокие требования безопасной эксплуатации.

Технические характеристики, которые необходимо учитывать при выборе сетевого фильтра:

  • показатель номинального напряжения (220-230 Вт).
    Существуют устройства, способные оказать защиту от нагрузок с показателем выше 300 Вт;
  • величина максимальной нагрузки (кВт), показывающая ту мощность, которую может перенести предохранитель в сетевом фильтре;
  • максимальный поглощаемый импульсный выброс (Дж). Чем выше данный параметр, тем лучше. Это объясняется тем, что фильтру будет проще справиться с сильными краткосрочными перебоями;
  • наличие термопредохранителя – автоматизированная защита от перегрузок и коротких замыканий;
  • число розеток для подключения электротехники. Но при этом стоит обратить внимание на максимальный предел нагрузки (читайте чуть выше). То есть, к одному сетевому фильтру можно параллельно подключить и блок питания, и монитор компьютера, и акустическую систему и др. Также сейчас выпускаются специальные устройства, предназначенные для осуществления бесперебойного функционирования модемов/факсов. К таким фильтрам относятся модели с наличием защиты телефонных линий;
  • качество исполнения и материал изготовления. Важно, чтобы сетевой фильтр был устойчив к температурам, поскольку варистор имеет свойство нагреваться до довольно высоких пределов. Кроме того, короткие замыкания очень часто становятся причиной возгораний. Качественные и надежные устройства изготавливаются из негорючего пластика, который устойчив к ударам.;
  • надежность используемых проводов, а также качество их соединений;
  • длина провода очень важна, потому что нередко сетевой фильтр применяют в роли удлинителя для подключения разного рода приборов;
  • наличие удобного выключателя на корпусе, который помогает мгновенно прекратить подачу электроэнергии в чрезвычайных ситуациях;

Стоит помнить, что изобилие товаров не говорит о высоком качестве и надежности всех продаваемых приборов. Сегодня рынок отличается как большим ассортиментом, так и большим количеством подделок. Большая проблема в том, что очень сложно отличить хорошо подделанное устройство от качественного сетевого фильтра.

Для того, чтобы избежать приобретения некачественного изделия, перед покупкой необходимо внимательно ознакомиться с техническим паспортом, а также не экономить, ведь надежный сетевой фильтр не может иметь очень низкую цену.

Торговая сеть «Планета Электрика» имеет широкий ассортимент сетевых фильтров, а также иных электроустановочных изделий, с которыми более подробно Вы можете ознакомиться в нашем каталоге.

Сетевой фильтр

С приходом компьютерной техники в наши дома вошли такие необходимые устройства, как многорозеточные удлинители с сетевыми фильтрами. Многие пользователи не особо задумываются о функции фильтрации сетевого напряжения. «Действительно, работает же, что еще надо?» — говорят они. Их больше интересует внешний вид, а основным критерием выбора сетевого фильтра/удлинителя является количество розеток, толщина и длина питающего сетевого кабеля. Для того чтобы развеять миф о бесполезности сетевого фильтра и доказать, что данный функционал не менее важен, чем, скажем, напряжение питания, мы решили написать эту статью. В ней читатель узнает о том, что такое сетевые фильтры, их виды и предназначение. Вкратце расскажем о принципе работы сетевого фильтра. Потребителям предоставим критерии выбора качественного продукта при покупке фильтра. Юные конструкторы смогут познать азы проектирования подобного рода устройств, а опытным радиолюбителям будет интересны готовые инженерные решения реализации сетевых фильтров. Но прежде чем начать говорить о столь важной вещи, как сетевой фильтр, необходимо уяснить, что такое гармонические искажения в сети.

Вред гармонических искажений в сети

Все устройства, работающие от сети, питаются переменным синусоидальным напряжением с частотой 50 или 60Гц. Блоки питания разрабатываются с учетом этих характеристик. Идеально чистая питающая сеть несет в себе напряжение синусоидальной формы, но на практике наша сеть полна гармонических искажений. Гармонические искажения представляют собой частотные сигналы, накладывающиеся на питающее напряжение и видоизменяющее его.

Частота таких помех кратна частоте питающей сети.

Вся силовая электроника бытового и промышленного значения при включении в сеть вносит свои искажения, причем, чем больше нагрузка потребителей, тем больше искажений поступают в сеть. Вызваны они большей частью коммутационными процессами включения и выключения. Искажая частоту питающего напряжения, гармоники приводят к увеличению потерь сети, излишнему перегреву трансформаторов в блоках питания, уменьшают срок службы оборудования. Звуковая техника с трансформаторными блоками питания начинает издавать низкочастотный фон. Сильно искажает чистоту сети мощное коммутационное оборудование: двигателя, сварочные аппараты, старые холодильники, частотные преобразователи, микроволновые печи, газоразрядные лампы. Данные потребители за счет коммутационных процессов полупроводниковых приборов внутри них искажают форму питающего напряжения. Показателем качества сетевого напряжения является коэффициент гармоник КU или THD. Данный коэффициент определяет наличие гармонической составляющей в полезном сигнале.

По ГОСТу 13109-97 для напряжения питающей сети 380В. КU не должен превышать 12%. Дальнейшее его повышение ведет к выходу аппаратуры из строя или резкому снижению сроков ее эксплуатации. Уровень гармонической составляющей зависит от мощности питающей сети, мощности подключенных к ней потребителей, вносящих искажения, протяженности и сечения питающей линии от силового трансформатора до потребителя. Ради интереса, обратите внимание, где установлен силовой развязывающий трехфазный трансформатор на вашей улице и представьте, какое количество потребителей подключено к каждой из 3-х его линий. А ведь каждый из них вносит в сеть свои, хоть и мизерные, но искажения. Суммируя все показатели, картина питающего напряжения в сети вырисовывается просто ужасающая. А мы после этого удивляемся: почему у нас так часто ломаются компрессора в холодильниках, или выходят из строя блоки питания старых телевизоров. В промышленности способов борьбы с искаженным питающим напряжением довольно много, но в быту основное применение нашли сетевых фильтры.

Сетевые фильтры. Их предназначение и принцип действия

Сетевые фильтры играют двойную роль. Со стороны питающей сети они препятствуют проникновению гармонической составляющей в блоки питания аппаратуры, либо в домашнюю сеть. С другой стороны они исключают влияние коммутационных процессов оборудования на питающую сеть, защищая ее при этом от гармонических искажений. В простом приближении сетевой фильтр представляет собой последовательно соединенный конденсатор и катушку индуктивности. Эта связка настроена в резонанс частоты паразитной гармоники и подключается параллельно шине питающей сети возле силовых трансформаторов или выпрямительной установки. Существует три типа топологии сетевых фильтров: резонансный шунт, демпфированный фильтр и активный фильтр. На частоте паразитной гармоники конденсатор и дроссель обладают малым сопротивлением, поэтому являются шунтом, препятствующим прохождение частотных помех в сеть. Данный тип фильтрования называется резонансным. Демпфированные фильтры еще называют широкополосными. Их обычно применяют в промышленности, например, в электродуговых печах. При постоянном излучении нагрузкой в сеть существует вероятность, когда частота коммутационных помех сможет совпасть с частотой антирезонанса, поэтому необходимо не только отфильтровать гармоники, но и снизить антирезонанс от нагрузки или другими словами демпфировать их. Погасить многочисленные резонансные помехи можно применив большое количество резонансных шунтов, включенных последовательно, но этот способ экономически не эффективен. Экономический баланс для реализации такого сетевого фильтра между гашением антирезонанса и резонанса можно получить применением демпфированного фильтра второго порядка (рис. слева). Существуют активные сетевые фильтры – довольно сложные и дорогостоящие схемотехнические решения. Их работа основана на генерации противоположного сигнала, относительно помехи, по своей структуре полностью повторяющего ее форму и амплитуду, но в противоположной полярности. Иногда активные фильтры используют в тандеме с пассивными фильтрами. Такое сочетание называют гибридными сетевыми фильтрами.

Критерии выбора сетевого фильтра

Для потребителя, пожалуй, это будет самая интересная часть статьи, в которой мы расскажем, на что обращать внимание при покупке удлинителя с фильтром, либо однорозеточного сетевого фильтра и как не ошибиться с приобретением оного.

Как показывает практика, многие думают, что цена сетевого фильтра является основополагающим фактором его качества. На самом деле это утверждение в корне не верно. Как правило, производитель должен указывать на своих изделиях следующие параметры: количество розеток для подключения источников питания, длину кабеля, предельное значение суммарного тока подключенных потребителей, максимальную мощность нагрузки, максимальный ток и напряжение помехи, рассеиваемую энергию помех. Самые ответственные производители дополнительно в паспорте указывают степень подавления высокочастотных помех в зависимости от частоты, измеряемую в децибелах. Для выбора качественного сетевого фильтра необходимо обращать внимание на наличие в документации значка о том, что фильтр сертифицирован, обратить внимание на толщину соединяемого кабеля. Чем больше диаметр кабеля, тем больше сечение его проводников, а, следовательно, провод будет способен без нагрева передать в нагрузку большую мощность. При этом, чем длиннее кабель, тем больше должна быть его толщина. На хорошем кабеле нанесена его маркировка и сечение токопроводящей жилы. Для мощности в 2кВт сечение должно быть не ниже 0,75мм2. Немаловажным фактором в качестве изготовления сетевого фильтра является наличие утолщения кабеля в месте его входа в корпус. Качественное изделие выполнено из плотного негорючего (!) пластика, который не всегда будет презентабельным на внешний вид, к тому же на его корпусе вы не найдете винтов и отверстий для разборки или креплений к стене. Наличие терморазмыкателя и варистора говорит о наличии защиты от скачков тока и перегрева, но визуально их не видно, так как они встроены в кнопку включения фильтра с припаянным к ее контактам радиоэлементом. Некоторые фильтры изготовляют в защищенном корпусе с наличием защитных шторок от попадания пыли, влаги и грязи. Это, как правило, признак качественного товара. Наличие цветных металлов в контактах фильтра говорит о его высокой энергопроводимости с малым удельным сопротивлением. Подавляющее большинство изделий западных производителей имеют контактные проводники из тонкой промышленной стали с большим удельным сопротивлением. При подключении большой нагрузки к такому «фильтру», корпус быстро нагревается. С таким продуктом пожар вам будет обеспечен! Проверить наличие цветных металлов можно магнитом. При их наличии фильтр магнититься не будет. К сожалению, проверить фильтрующие свойства покупки можно только в домашних условиях при наличии специального оборудования (как минимум индикатора качества сети или осциллографа с делителем).

Устройство сетевого фильтра

На рисунке слева показано устройство, которое обычные покупатели называют «сетевым фильтром». На самом деле внутри находится термовыключатель — кнопка с подсветкой и предохранителем на 10А и обычный варистор, подключенный параллельно контактам питания. Варистор – полупроводниковый резистор, способный в зависимости от величины протекающего через него тока, изменять свое сопротивление с ГОм до единиц Ом с определенного порога, на который он рассчитан В нашем случае он стоит с маркировкой 471KD, т.е. на напряжение 470В. Согласно расчету 220В*2=440В, берем ближайшее значение по номиналу на 470 вольт. В результате, при возникновении импульсных всплесков в сети выше 470В, его сопротивление будет уменьшаться, и он будет работать в качестве разрядника, т.е. рассеивать избыточную энергию. При замене варистора стоит учитывать, что на 250В ставят 391KD, 275В – 431KD, 300В – 471KD. Варисторы выпускаются на напряжение до 20кВ. Таким образом, возвращаясь к нашему устройству, мы видим, что данный удлинитель имеет защиту от кратковременных всплесков напряжения, тепловую защиту от перегрева или от повышенной нагрузки. Называть это устройство «сетевым фильтром» ни в коем случае нельзя, поскольку в нем нет ни единого элемента фильтрации помех сети, за исключением варистора.

Качественный сетевой фильтр должен состоять из множества радиоэлементов, каждый из которых несет в себе определенный функционал. К примеру, вышеуказанный удлинитель можно без труда доработать вполне функциональным сетевым демпферным фильтром, который действительно будет защищать входные питающие цепи домашней аппаратуры от различного рода помех. Схема доработки приведена ниже. Дросселя L1, L2 и неполярные металлопленочные конденсаторы C1, C2 образуют LC фильтр 1-го порядка. По высокочастотным помехам дросселя имеют высокое сопротивление, препятствующее их проникновению в устройства. В то же время по частоте в 50Гц активное и реактивное сопротивление контуров составит доли Ом, что позволит без нагрева элементов проводить через себя полезный сигнал питающего напряжения.

Качественный фильтр, состоящий из множества последовательно стоящих защит:
1. Помехоподавляющие входные конденсаторы, которые устанавливают из расчета максимально допустимых сетевых всплесков. Корпус конденсатора противопожарный. Маркировка на конденсаторе X2 определяет его для сети с номинальным напряжением 250В. Пиковое значение помехи для них 2,5 кВ. X1 для промышленных устройств. Выдерживают помехи в 4кВ.
2. Тороидальный балансировочный дроссель.
3. Термопредохранитель мембранного типа – в случае перегрева мембраны большими токами разъединяет цепь.
4. Мощные дросселя (индукторы) – совместно с VHF конденсатором (6) образуют LC фильтр, подавляющие сетевые помехи.
5. Варисторы – сглаживают импульсные скачки напряжения.

Стоит сказать, что импульсные блоки питания любой современной аппаратуры от монитора, компьютерного ATX блока питания, навороченного телевизора, уже содержат собственный сетевой фильтр. На рисунке представлен фрагмент схемы АТХ блока питания FSP. Некоторые дешевые блоки питания из поднебесной лишены этого важного модуля, что приводит к быстрой поломке не только блока питания, но и компьютера в целом .

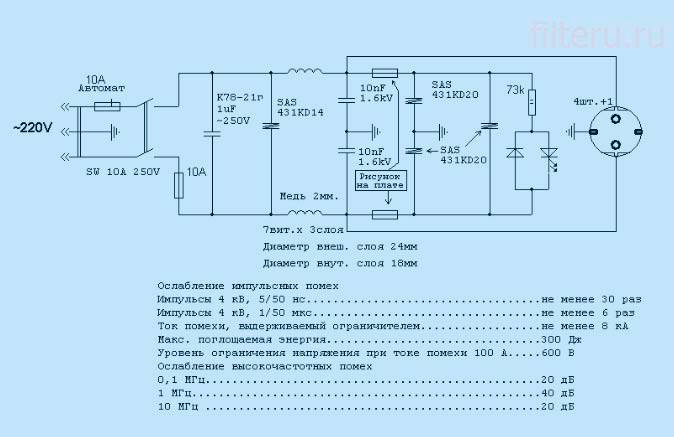

Делаем сетевой фильтр своими руками

Задача нашего фильтра не пропустить в устройство дифференциальные и синфазные помехи. Дифференциальные помехи присутствуют в напряжении питания, а синфазные помехи идут между корпусом устройства и обеими шинами питания. Схема простого сетевого фильтра приведена ниже.

Рассмотрим назначение элементов схемы:
F1 – предохранитель, перегорающий (термопредохранитель) при превышении нагрузки
R1 и R2 – сопротивления, снимающие заряд C1
C1 – конденсатор, шунтирующий дифференциальные ВЧ помехи совместно с L1
L1 – фильтрующий дроссель, определяющий частоту среза и рассчитанный на ток нагрузки *1,5
L2 – синфазный трансформатор, устраняющие электромагнитные помехи, наведенные проводом от розетки к нашему фильтру
С2 и С3 – конденсаторы, закорачивающие синфазную помеху на землю. Совместно с L2 образуют синфазный фильтр
С4 и R4 – цепь Цобеля (антизвонная цепочка), устраняющая выбросы противоположного ЭДС самоиндукции при выключении нагрузки.
VDS1 – диодный мост, разрывающий контур заземления, в случае утечки токов внутри корпуса.

В действительности мы привели наиболее простое решение, упускающее многие моменты защиты. Для тех кто желает собрать более серьезное устройство, советуем посмотреть схемы в интернете, где Вы сможете найти их огромное множество.

что это такое? Лучшие модели для компьютера с защитой от скачков напряжения, другие виды. Для чего нужен и чем отличается от удлинителя?

Современный век привел человечество к тому, что в каждом доме сейчас имеется большое число самой разнообразной техники, которая подключается к электрической сети питания. Нередко возникает проблема нехватки свободных розеток. Кроме того, в больших городах и отдаленных населенных пунктах жители сталкиваются с таким явлением, как скачки напряжения, в результате которых бытовая техника выходит из строя. Чтобы контролировать ситуацию, приобретают надежное сетевое устройство – сетевой фильтр, который даст дополнительное число розеток для пользователя, а также защитит аппаратуру от перепадов напряжения.

Что это такое и для чего нужен?

Устройство, называемое сетевым фильтром, имеет основное предназначение, заключающееся в предотвращении замыкания в устройствах электроприборов. Электрический прибор по внешнему виду может напоминать удлинитель, но его устройство имеет иной принцип работы, и защита приборов от перенапряжения в электросети заключается в следующем.

  • Наличие вариастора – его назначение состоит в рассеивании избыточной электроэнергии, которая появляется при скачке напряжения в сети. Вариастор делает из электроэнергии преобразование в тепловую. Если уровень тепловой энергии получается слишком высоким, то вариастор работает на пределе своих возможностей и, выполнив задачу, перегорает, при этом ваша аппаратура все-таки остается неповрежденной.
  • На многих сетевых фильтрах имеется встроенный термозамыкатель, способный отсекать напряжение, которое превышает допустимый уровень. Термозамыкатель срабатывает автоматически и защищает вариастор, продлевая его работоспособность. Таким образом, сетевой фильтр не сгорает при первом же скачке напряжения, а может служить долгое время.
  • Помимо скачков напряжения, сетевой фильтр устраняет помехи электросети высокочастотного уровня. Для фильтрации помех устройство имеет специальные устройства катушечного типа. Чем выше у сетевого фильтра показатель уровня нивелирования помех высокой частоты, который измеряется в децибелах, тем лучше и надежнее устройство.

Сетевой фильтр является надежным помощником в том случае, когда в электрической сети происходит короткое замыкание – такое случается при обрыве электропровода, в это время фаза и ноль соединяются друг с другом без нагрузок, и фильтр способен защитить электроприбор от поломки. Что касается электропомех, то стоит заметить, что сейчас все современное оборудование бытового назначения работает по принципу импульсного электропитания, причем импульсные блоки аппаратуры отдают высокочастотные помехи и в электросеть.

Кроме того, такие помехи могут создавать приборы с высокой индуктивной нагрузкой, например, это может быть холодильник. Помехи высокой частотности не причиняют вреда электротехнике, но плохо влияют на процесс ее работы, например, в телевизоре от таких помех появляется рябь. Чтобы защитить себя от проявлений помех, необходимо использовать сетевые фильтры.

Чем сетевой фильтр отличается от удлинителя?

Совсем недавно отличить сетевой фильтр от удлинителя было очень просто – по наличию кнопки включения. У удлинителей такая кнопка отсутствовала. Сегодня такое различие уже не работает, так как на удлинители производители тоже стали устанавливать кнопку разъединения контакта с электросетью, поэтому отличать эти устройства следует только по характеристикам их работы и техническому устройству. Удлинитель – это мобильный вариант электророзетки, некоторые разновидности оснащаются и встроенной защитой от перегревания или короткого замыкания. Задачей удлинителя является обеспечение питания для техники на некотором удалении от обычной розетки.

Электрофильтры способны обеспечить аппаратуру электроснабжением на некотором удалении от стационарной электророзетки, но и выполняют защиту от высокочастотных импульсных помех и предупреждают возникновение электрозамыкания. В составе фильтра, в отличие от удлинителя, содержится вариастор, дроссель фильтрации для устранения помех и замыкатель, который имеет термочувствительность и защищает оборудование от перенапряжения.

При выборе между сетевым фильтром и удлинителем необходимо определить назначение, для которого будет применяться то или иное устройство. Удлинитель может решить задачу переноса электророзетки, а фильтр электросети обеспечит защиту оборудования от замыкания.

Сравнение со стабилизатором напряжения

Помимо сетевого фильтра, для контроля электронапряжения используется стабилизатор, который имеет свое отличие, и разница эта заключается в следующем.

  • Стабилизатор обеспечивает постоянное напряжение электротока. При скачках напряжения в сети этот прибор повышает или снижает коэффициент трансформации тока.
  • Стабилизатор преобразует напряжение и защищает аппаратуру от воздействия импульсных и высокочастотных помех.
  • Если уровень напряжения в электросети превышает допустимые параметры, то стабилизатор сможет понизить входное значение тока и отключить приборы от сети.

Стабилизатор напряжения целесообразно приобретать для дорогостоящей электротехники – компьютерной системы, телевизора, холодильника, аудиоаппаратуры и т. д. Если сравнивать сетевой фильтр и стабилизатор, то между ними есть различия.

  • Стоимость стабилизатора выше, чем у сетевого фильтра. Если поставить стабилизатор для сети, где нет резких перепадов напряжения, то потенциал устройства не будет задействован, поэтому есть смысл пользоваться сетевым фильтром.
  • Для питания чувствительного оборудования подключать стабилизатор нельзя, такие приборы нуждаются в синусоидной кривой подачи напряжения, а не в ступенчатой, которую предоставит стабилизатор. Сетевой фильтр не влияет на вид подачи электронапряжения, поэтому спектр применения его намного шире.
  • У стабилизатора замедлена скорость срабатывания при скачке напряжения, поэтому для компьютерной техники устройство будет непригодно, так как оборудование уже будет повреждено замыканием. В этом случае сетевое устройство обеспечит ровное и непрерывное электроснабжение и своевременную защиту. Для приборов, которым важна быстрота срабатывания защиты, потребуется выбирать специализированные стабилизаторы или пользоваться источником бесперебойного питания.

Однозначно сказать, что лучше – стабилизатор или сетевое устройство, невозможно, так как выбор таких устройств зависит от их функциональных возможностей. Каждое устройство имеет свои достоинства и недостатки.

Типы защиты

Все сетевые фильтры условно подразделяются на типы, в зависимости от степени защиты, которую они обеспечивают.

  • Базовый вариант защиты. Приспособления имеют минимальную защищающую от перепадов напряжения в электросети способность. Их используют для подключения недорогой аппаратуры с невысокой мощностью потребления. Фильтры являются заменой обычного удлинителя с защитой от скачков напряжения. Стоимость у них низкая, конструкция самая простая, а срок службы – небольшой.
  • Продвинутый вариант защиты. Фильтры могут быть использованы для большинства бытовых и офисных приборов, они выпускаются с УЗО и представлены на рынке подобных товаров в широком ассортименте. Стоимость устройств выше среднего, но цена соответствует качеству оборудования.
  • Профессиональный вариант защиты. Устройства могут гасить любые импульсные сетевые помехи, поэтому с их помощью можно подключать любой, в том числе и промышленный тип аппаратуры. Профессиональный сетевые фильтры, как правило, выпускаются с заземлением. Это наиболее дорогостоящие устройства, но их надежность соответствует затраченным на приобретение средствам.

Сетевые фильтры различного назначения подходят для работы с частотой передачи тока 50 Гц и защищают подключенную аппаратуру от помех и ситуаций короткого замыкания.

Виды

Разнообразие сетевых фильтров сегодня велико, выбрать необходимую модель не составит труда. Фильтр может иметь вертикальный вид или круглый, его можно использовать как настольный вариант или повесить на стену, при желании можно использовать сетевой фильтр как встроенный в столешницу. Продвинутые типы электрофильтров обладают регулировкой с дистанционным управлением. Различие видов сетевых фильтров дает возможность осуществить:

  • защиту порта USB – к такой конструкции можно подсоединять для подзарядки устройства с соответствующим разъемом, например, смартфон, медиаплеер и т. д.;
  • возможность раздельного включения каждой розетки – обычные модели с помощью единой кнопки отключают питание всего сетевого фильтра, но есть усовершенствованные варианты, где для пользования розетку можно выбрать и включить автономно;
  • закрепление конструкции сетевого фильтра на стене – осуществить это можно с помощью специальной петельки, имеющейся на корпусе устройства, или выполнить прочное крепление с помощью использования 2 креплений, расположенных на тыльной стороне конструкции.

Большинство современных качественных моделей сетевого фильтра имеют в гнездах розеток специальные защитные шторки, которые защищают конструкцию от пыли и от доступа детей к электрооборудованию.

Рейтинг лучших моделей

Ассортимент сетевых фильтров сегодня огромен, свою продукцию в России продают ведущие мировые производители, такие как Англия, Германия, Финляндия, поставляющие качественный товар, а также малознакомые китайские фирмы. Самые современные товары для сетевого контроля напряжения имеют конструкции с предохранителем, встраиваемый термозамыкатель, а также «умный» дистанционный блок управления, с помощью которого устройство можно отключать или включать без провода.

Распространенными стали фильтры с таймером, когда кнопка включения в определенное время активируется в автоматическом режиме. Наиболее удобные модели имеют автономную кнопку с выключателем для каждой розетки – как правило, это бывает достаточно мощный и дорогостоящий тип сетевого устройства. Большинство товаров, встречаемых на прилавках профильных торговых сетей – российского производства. Обзор некоторых топ-моделей сетевых фильтров выглядит следующим образом.

На 3-6 розеток

Самым распространенным вариантом является сетевой фильтр на 3-6 розеток.

  • PILOT XPro – этот вариант имеет эргономичный корпус необычного вида на 6 розеток открытого типа. Длина проводного кабеля составляет 3 м, фильтр работает под напряжением бытовой электросети 220 В, максимальной нагрузкой для него является 2,2 кВт.
  • APC by SCHNEIDER Electric P-43B-RS – компактный сетевой фильтр с заземлением на каждой розетке, длина электрошнура небольшая и составляет 1 м. Предназначен для офисного использования при подключении рабочей компьютерной техники. На корпусе конструкции имеется крепление для настенного размещения. Выключатель оснащен индикаторной подсветкой, на розетках установлены шторки. Может работать в сети с напряжением 230 В с максимальной нагрузкой 2,3 кВт, имеет 6 розеток.

Существуют фильтры на 4 или 5 розеток, но чаще всего используются конструкции с 6 гнездами.

С USB-портом

Современные модели сетевого фильтра обеспечивают защиту устройств с USB-портом во время подзарядки.

  • ЭРА USF-5ES-USB-W – устройство, выполненное в варианте Б 0019037, оснащено 5 розетками для разъемов европейского типа, в каждой розетке предусмотрено заземление. Конструкция снабжена 2 отверстиями в корпусе, что позволяет закрепить ее на стену. Рядом с крайними розетками на конструкции размещаются 2 USB порта. Длина электрокабеля небольшая и составляет 1,5 м. Сетевой фильтр работает в электросети с напряжением 220 В, при максимальной нагрузке, равной 2,2 кВТ.
  • LDNIO SE-3631 – имеет привлекательный внешний вид и компактный корпус, где на удобном расстоянии друг от друга расположены 3 розетки евротипа и 6 USB-портов. Такой сетевой фильтр предназначен, главным образом, для защиты техники, имеющей соответствующие разъемы, здесь можно одновременно подзаряжать сразу несколько современных гаджетов. Длина кабеля небольшая и составляет 1,6 м. Устройство работает от бытовой электросети 220 В.

Чаще всего модели, оснащенные USB-портом, имеют на корпусе розетки европейского типа, что позволяет подключать многие современные устройства.

Другие

Варианты исполнения сетевого фильтра разнообразны. Существует даже однорозеточный фильтр, который применяется для подключения, например, холодильника на кухне – устройство не занимает много места и успешно выполняет свои задачи. В качестве примера рассмотрим и другие варианты.

  • CROWN Micro CMPS 10. У этого устройства очень броский и необычный дизайн, который делает фильтр привлекательным. Конструктив устройства довольно широкий и позволяет подключать для подзарядки не только обычные электроприборы или гаджеты, но и телевизионную антенну. В составе фильтра имеется 10 розеток, 2 USB-порта, порт защиты телефонной линии и коаксильный ВМС для защиты телевизионной антенны. Электрошнур сделан на достаточную длину – 1,8 м. Сетевой фильтр работает от бытовой электросети 220 В с максимальной нагрузкой до 3,68 кВТ.
  • Bestek EU Power strip MRJ-6004 – это небольшой по размерам многофункциональный сетевой фильтр, который имеет возможность одномоментно подключить 6 электроприборов, причем на каждой розетке имеется свой автономный выключатель. Помимо розеток, в состав устройства входит 4 USB-порта. Протяженность электрокабеля равна 1,8 м. Устройство работает от электросети 200-250 В, с максимальной мощностью электротока до 3,6 кВТ.

Варианты выбора модели сетевого фильтра зависят от цели из применения и условий электропитания.

Как выбрать?

Оптимальным вариантом, который объединяет свойства сетевого фильтра и стабилизатора в одном устройстве, является аппарат ИБП с аккумулятором, являющийся источником бесперебойного питания. Для ИБП характерна плавная синусоида перепада напряжения, поэтому он применяется с целью стабилизации работы для бытовой техники и для компьютера. Выбор сетевого фильтра для дома или профессионального использования делают после изучения всех особенностей и характеристик электросети. Многие современные постройки имеют заземление, но есть старые строения, которые такой защиты не имеют, для таких случаев требуется надежный сетевой фильтр. Нередко в одной квартире используются разные фильтры для телевизора, для холодильника, для домашней аппаратуры.

При выборе сетевого фильтра нужно следующее.

  • Определить мощность устройства – посчитать, сколько приборов и с какой мощностью будет одномоментно подключаться к фильтру, к суммарному числу добавить запас, равный не менее 20%.
  • Важен параметр максимальной энергии входного импульса – чем выше этот показатель, тем надежнее будет сетевое устройство.
  • Определить наличие в фильтре термического предохранителя, защищающего фильтр от перегревания.
  • Определить число розеток для подключения, а если приборы надо часто отключать от сети, то лучше выбирать фильтр с автономным отключением каждой розетки.
  • Продумать, какая длина электрокабеля будет необходима.

После определения главных параметров можно рассматривать наличие дополнительных опций – таймер, наличие дистанционного управления, USB-порт и т. д.

Как проверить?

Выполнить тест сетевого фильтра перед покупкой невозможно, поэтому его выбирают только по ключевым характеристикам. Большинство современных моделей имеют диапазон рабочего напряжения до 250 В, более дорогие профессиональные варианты могут работать на пределах до 290 В. Для изготовления качественных сетевых фильтров добросовестные производители применяют цветные сплавы металлов, которые при использовании не перегреваются и не расплавляют корпус фильтра, становясь причиной пожара. Дешевые варианты устройств делают с применением обычного металла. Проверить состав комплектующих можно, если поднести магнит к корпусу сетевого фильтра – если он сделан с применением цветного металла, то магнит не будет прилипать, а если использованы дешевые черные металлы – магнит прилипнет.

Советы по эксплуатации

Чтобы сетевой фильтр служил долго и исправно, рекомендуется соблюдать некоторые правила:

  • при подключении приборов не превышать предел мощности устройства;
  • не включать сразу несколько разветвителей друг в друга;
  • сетевой фильтр не подключают к ИБП, так как это приведет к неисправности защитной системы.

Если вы хотите быть уверенным в надежности сетевого устройства, то предпочтение при выборе во время покупки следует отдавать проверенным производителям с хорошей репутацией.

О том, как правильно выбрать сетевой фильтр, смотрите в следующем видео.

Как выбрать сетевой фильтр? | Sulpak

Технологии развиваются и, соответственно, количество полезных приборов растет, и без некоторых из них жизнь мы не представляем. Сегодня все бытовые приборы и гаджеты необходимо подключать к электросети, поэтому потребность в большом количестве розеток постоянно растет. Специально для этого были созданы сетевые фильтры, которые оснащают защитой от короткого замыкания. Как выбрать сетевой фильтр рассказываем в этой статье.

Сетевые фильтры защищают от короткого замыкания и кратковременных импульсов напряжения, а также фильтруют высокочастотные помехи. Для кого-то прозвучит сложно, да. Объясняем.

Короткое замыкание – состояние электрической цепи, когда фаза и ноль соединены напрямую без нагрузки. А именно, если где-то обрыв провода, если что-то в каком-то приборе замкнуло, то сетевой фильтр должен вырубиться и защитить оставшуюся аппаратуру.

Помехи – следствие работы приборов, подключенных к сети. Почти вся электроника сейчас на импульсных источниках питания. Импульсные блоки питания неизбежно дают помехи в сеть. Кроме них помехи дают и приборы с индуктивной нагрузкой, например, холодильник. А сетевые фильтры от этого защищают.

Высокочастотные помехи не вредят электронике, но сказываются на её работе. Например, в аудиотехнике могут появиться посторонние звуки, а на экране телевизора или монитора рябь и искажения.

Импульсы напряжения возникают из-за подключения к сети любой реактивной нагрузки, опять же холодильник, сварочные аппараты и прочее. Чтобы случайно ничего не сгорело, в сетевые фильтры ставят варристоры, которые поглощают эти имульсы. Но от длительного воздействия высокого напряжения они редко защищают.

Типы сетевых фильтров

Итак, какие же типы сетевых фильтров бывают?

Удлинитель – самый простой прибор из провода и розеток. У него нет фильтров и автоматов для предотвращения короткого замыкания.

Сетевой фильтр – это тот же удлинитель, но с высокочастотным фильтром. Он устраняет высокочастотные помехи.

Тройник или разветвитель – обычный разветвитель на несколько розеток без провода.

Количество и тип розеток

В современных сетевых фильтрах бывает до восьми розеток. Следовательно, в одну настенную розетку вы можете через фильтр подключить до восьми сетевых приборов – это несомненный плюс. Но стоит учитывать: подключение к фильтру большого количества приборов может привести к его автоматическому отключению из-за перегрузки.

Существует множество различных видов разъемов, в сетевых фильтрах выделяют два типа розеток: тип С и тип F.

Европейский вид розетки, два круглых штырька. Отличие типа F в том, что у него присутствуют контактные пластины для заземления, чего нет у типа С. Заземление розетки позволяет избежать неприятных, а порой и опасных ситуаций. Многие сталкивались с проблемой, когда при прикосновении к стиральной машине или электроплите ударяет током, это возникает по причине отсутствия заземления. В большинстве квартир заземление сделано только у плиты.

Производители также выпускают фильтры с вилкой IEC C14 (компьютерная). Данный тип разъема используется для прямого соединения к источнику бесперебойного питания. Сетевой фильтр подключенный напрямую через ИБП способствует более надежной защите оборудования от скачков напряжения и отключения электричества.

Основные параметры сетевых фильтров

При выборе сетевого фильтра обращайте внимание на максимальную мощность подключенной нагрузки и максимальный ток нагрузки. Эти параметры позволяют рассчитать целесообразность приобретения различных моделей. При расчете максимальной мощности ток необходимо умножить на напряжение (к примеру: 5 А умножаем на 220 В и получаем 1100 Вт). Затем складываем мощность приборов, которые планируется подключать через сетевой фильтр. Если суммарная мощность техники выше максимально допустимой мощности фильтра, то следует подобрать модель, выдерживающую более высокую нагрузку.

К примеру: при подключении к сетевому фильтру ПК и периферии, он будет работать без нареканий, так как мощность потребления у этих приборов невысокая. Но если планируется использовать сетевой фильтр на кухне, подключать одновременно электрочайник, плиту, водонагреватель, то при одновременной работе всех приборов фильтр отключится.

Защита от перегрузки

Защита от кратковременных скачков/импульсов напряжения напряжения – практически все фильтры оснащены данной функцией, принцип ее действия заключается в поглощении кратковременных высковольтных импульсов. От длительного повышенного напряжения она не защищает. Если в вашем доме большую часть времени повышенное или пониженное напряжение, то лучше отдать предпочтение стабилизатору, так как сетевой фильтр будет бесполезен.

Отключение при перегреве — за отключение отвечает датчик перегрева, при возрастании температуры выше предельно допустимой сетевой фильтр обесточивается. При использовании фильтра вблизи отопительных приборов или на максимальной мощности потребления датчик перегрева поможет избежать его поломки или возникновения опасных ситуаций.

Подавление помех — на территории Казахстана частота подачи электроэнергии составляет 50 Гц, но так же в сети присутствуют дополнительные высокочастотные гармоники. Фильтр устраняет высокочастотную загрязненность, снижает ее до минимума, тем самым оставляя чистый 50 Гц синус без лишних гармоник.

Выключатель

Сетевые фильтры оборудованы выключателем для того, чтобы постоянно не выдергивать вилку из розетки, выключатель бережет время и безопасен в использовании.

Выключатели встречаются нескольких видов:

Индивидуальные – установлены для каждой розетки сетевого фильтра, нет необходимости выдергивать из фильтра конкретный прибор, можно просто нажать кнопку.

Общие – устанавливаются на верхней или боковой стороне фильтра, обесточивают все приборы, подключенные к сетевому фильтру.

Пульты ДУ – модели сетевых фильтров с пультом ДУ встречаются редко, цена на них высока, но за удобство приходится платить. Удобны в использовании, подходят для людей с ограниченными возможностями.

Длина кабеля

Длинный кабель обеспечивает мобильность, увеличивает площадь, на которой можно использовать подключаемый прибор. Длинные кабели от 3м удобны в помещениях с большой площадью для строительных инструментов, пылесосов и прочей переносной техники. Но в небольших помещениях нет необходимости брать удлинитель «с запасом», достаточно ограничиться моделями со средней длиной кабеля, иначе он будет мешать и путаться. Например, до 3м.

Дополнительные функции

Индикатор – информирует о включении сетевого фильтра, часто совмещен с кнопкой выключателя. В зависимости от модели может быть общим или индивидуальным для каждой розетки сетевого фильтра.

Крепление на стену – некоторые фильтры оснащены петлями с обратной стороны. Такое дополнение призвано снизить риск повреждения проводов, упростить уборку. Сетевой фильтр удобно крепить к стене или же к внутренней стороне компьютерного стола, провода не будут мешать под ногами.

Крепление для проводов – необходимо если к фильтру подключено большое количество приборов, предотвращает спутывание и залом провода.

Порты USB – созданы для прямого подключения гаджетов к электросети без использования индивидуального зарядного устройства. Стандарт USB получил свое широкое распространение во всем мире, можно заряжать аккумуляторы и при этом не занимать розетку.

Теперь предлагаем посмотреть все модели сетевых фильтров, чтобы подобрать себе подходящий. Сделать это можно здесь

Сетевые фильтры | belkompsnab.by

В последние времена количество электроприборов значительно увеличилось, что приводит к повышенной нагрузке на электрические сети. Но сети работают ненадежно, из-за чего возникают скачки электрического тока. Для защиты от резкого изменения напряжения используют сетевые фильтры.

Больше всего страдает от нестабильности электросети компьютерная и бытовая техника, телевизоры и другие электрические приборы. В результате таких скачков, они могут повредиться, или вообще выйти из строя.

Если вы хотите защитить компьютер, факс, сканер, принтер, ноутбук, от скачка напряжения, то приобретите сетевой фильтр, который обеспечит качество электротока.

В КАКИХ СЛУЧАЯХ ИСПОЛЬЗУЮТ СЕТЕВОЙ ФИЛЬТР

Он выравнивает напряжение в электрической сети, от которого питается компьютерная и бытовая техника. Это защищает устройства от скачков напряжения, и они имеют шанс на длительную эксплуатацию.

Редко кто из пользователей задумывается, что их техника, за которую заплачены большие деньги, в зоне риска.

Современные модели сетевых фильтров изготовляют в виде удлинителя, что позволяет ими удобно пользоваться, защищая при этом технику.

Если вы приобрели и правильно подключили сетевой фильтр, то можете не бояться изменения напряжения в электросети, и не переживать за электрические схемы компьютера или принтера.

Некоторые модели удлинителей с сетевым фильтром имеют кнопку выключения, и его не обязательно вытаскивать из сети. Достаточно нажать упомянутый выключатель.

ПРИНЦИП РАБОТЫ СЕТЕВОГО ФИЛЬТРА

«Сердце» сетевого фильтра – варистор, который и выравнивает напряжение в электрической сети, и обеспечивает надежное питания бытовых устройств. Если происходят изменения в сети, фильтр выравнивает ток, и приборам ничего не грозит.

НА ЧТО ОБРАТИТЬ ВНИМАНИЕ ВО ВРЕМЯ ВЫБОРА

Нужно внимательно подойти к выбору сетевого фильтра, поскольку от него зависит надежность работы ваших устройств во время скачка напряжения. Очень важно, чтобы продукция была сертифицированной, на что указывает соответствующий документ. Также, должен быть пожарный сертификат, который дает гарантию, что прибор не станет причиной пожара.

Разные модели отличаются по длине проводов, количеству розеток, выключателя. Последний дает возможность выключать фильтр из сети, не вытаскивая из розетки.

ПРЕДОСТЕРЕЖЕНИЕ

Во время пользования сетевым фильтром необходимо выполнять ряд несложных правил, которые дают возможность эффективно защитить приборы.

В первую очередь, нельзя между собой соединять источники бесперебойного питания и сетевой фильтр. Также, запрещено к одному фильтру подключать много мощных приборов: телевизоры, микроволновки, кондиционеры, утюги. И не подключайте два сетевые фильтры друг с другом.

Стоимость такого типа оборудования не очень высокая, что, безусловно, выгодно, и даст возможность продлить жизнь вашей техники.

На нашем сайте есть возможность выбрать разнообразные модели сетевых фильтров, которые подойдут для ваших требований. В случае с возникновением проблем, обращайтесь к нашим менеджерам, и они дадут исчерпывающий ответ.

Сетевой фильтр или стабилизатор напряжения

В электрических сетях для нормального функционирования различных электрических устройств монтируются специальные устройства защиты. Однако в распредщитах жилых зданий они отсутствуют. Жилищные и коммунальные организации не заботятся о возможных неисправностях электроприборов из-за некачественной работы электросети.

Вследствие этого, если в квартире имеется сложная бытовая техника, то необходима установка защиты от перепадов напряжения. Для таких целей используют сетевой фильтр, либо стабилизатор напряжения. Какой именно прибор применять, это дело каждого, но для выбора необходимо иметь элементарные знания об этих устройствах.

Виды помех

Внешние факторы помех разделяют на импульсные и высокочастотные. Первый вид помех делится на два вида:

  • Природные – удар молнии возле линии сети.
  • Техногенные – авария на трансформаторе, процесс переключения при установке большого количества потребителей, износ сетей.

Импульсные помехи имеются в промышленности и в районах города. Они появляются в разных сетях и могут доходить до 6000 В в 10-6 с. Устройства защищаются от перепадов напряжения путем установки стабилизаторов напряжения, либо сетевых фильтров.

Причины помех высокой частоты те же самые, только добавляются бытовые приборы и электроинструмент. Удалить их невозможно, они передаются по сети. Разберемся, что лучше выбрать, стабилизатор напряжения, либо сетевой фильтр. Покупатели перед выбором всегда обращают внимание на стоимость. Чаще всего они приобретают совсем не те устройства, которые им нужны.

Сетевой фильтр

Уже невозможно представить, как работать на компьютере без сетевого фильтра. Он сглаживает импульсы, также являясь стабилизирующим блоком, имеющим несколько розеточных гнезд. Сетевой фильтр состоит из 2-х элементов: фильтра и ограничитeля напряжения. Варисторы входят в ограничитель напряжения. Они изменяют его свойства от значения напряжения. Фильтр подключается в основном между фазой и нулем. Чувствительные приборы защищаются при помощи специального фильтра, в который могут входить обмотки индуктивности.

Сетевой фильтр действует по 1-фазной схеме. В ней обязательно должно быть заземление. При его отсутствии фильтр будет работать хуже. Импульсы должны поступать в землю. Варистор является переменным полупроводниковым резистором, которое нелинейно меняет свойства вместе с напряжением. Его монтируют на входе для погашения импульсов.

Сетевые фильтры также могут отключить нагрузку при коротком замыкании, либо излишней нагрузке. Необходимо разобраться, какое устройство защиты выбирать, и что лучше установить. Дешевые варианты приборов не дают должного эффекта, но их можно применять, если доработать самостоятельно.

В торговой сети имеется множество устройств плохого качества, не имеющих защитной функции и фильтра. В этом случае сетевые фильтры являются простыми удлинителями, либо предохраняют технику от повышенного напряжения, а стабилизации не происходит.

Стабилизатор напряжения

Это устройство служит для поддержки напряжения на уровне 220 вольт. При увеличении этого значения, происходит выравнивание, при уменьшении – его повышение. При некачественной работе сети люди больше берут во внимание стабилизатор напряжения. При аварии осуществляется выключение питания потребителя, импульсы тока не проходят к нагрузке.

Регулировка напряжения в стабилизаторах осуществляется по-разному. Одним из методов является коммутация вторичных обмоток.

Напряжение меняется с помощью электронных ключей, которые управляются процессором. Информация поступает с датчика, и напряжение регулируется электронным тиристорным переключателем.

Конденсаторы выступают в качестве фильтров высокой частоты. Стабилизатор является сложным прибором, состоящим из деталей, в которые также входит и сетевой фильтр. Сопротивление на входе дает возможность поддерживать транзистор в открытом виде, также удерживает стабилитрон в активном состоянии.

Стабилизатор выбирают исходя из мощности нагрузки. В настоящее время используется электроника, поэтому стабилизатор нужен не только для компьютерной техники, но и для приборов освещения. При использовании его в электромоторах, нужно знать, что ток запуска выше номинального в несколько раз. Стабилизаторы могут допускать короткие перегрузки, резерв мощности берут больше.

Источник питания

В специализированных торговых точках предлагают приобрести различные приборы защиты. Но сразу трудно решить при большом разнообразии моделей. Многие покупают ИБП для защиты от внезапного отключения электроэнергии, чтобы можно было на компьютере сохранить документы и выключить оборудование. Существуют такие источники питания с опциями стабилизатора для защиты от помех и электромагнитных искажений.

При отсутствии или уменьшении питания, подключаются аккумуляторы. Время их работы зависит от модели и стоимости устройства, и достигает многих часов. Модель выбирается в зависимости от мощности нагрузки. Важным свойством такого источника питания является форма выходного напряжения. У недорогих моделей она в виде прямоугольника, а по амплитуде и частоте подобна синусоидальному значению.

Какое отличие между фильтром и стабилизатором?

Разница очень большая. Стабилизатор выполняет свою функцию. В нем имеется трансформатор, схема повышения и понижения напряжения. В застойные времена через стабилизаторы подключали телевизоры.

В настоящее время они уже практически не используются, так как в новой технике установлены блоки питания импульсного типа, которые обеспечивают нормальную работу при 100-240 вольтах.

Сетевой фильтр только удаляет помехи, возникающие в электросети при подключении или функционировании разных устройств. Помехи обычно образуются от импульсных блоков, моторами разных устройств, электросваркой.

Фильтр может удалять помехи высокой частоты от 100 герц до 100 мегагерц и импульсы повышенного напряжения, однако не может никак изменить его значение. Например, если в электрической сети напряжение равно 190 В, то это значение не изменится, и останется малым и после фильтра, всего лишь очистится от наводок повышенной частоты и импульсов.

Стабилизатор напряжения приемлемого качества выполняет задачи фильтра и выравнивает величину напряжения на необходимом уровне, при значительных скачках напряжения. Наиболее важным свойством стабилизатора является тот фактор, что он не искажает напряжение на выходе.

Если в сети отклонение очень большое, выше стандартного, то стабилизатор является лучше, чем сетевой фильтр. И будет оптимальным выбором приобретение стабилизатора на все здание сразу, чем отдельно для каждых устройств.

Сетевой фильтр, что это такое и для чего он нужен | Энергофиксик

Сетевой фильтр (если сказать предельно просто) — это удлинитель с тумблером. Этот элемент в 99 случаев из 100 используется для подсоединения к питанию стационарного компьютера и его периферийных устройств.

Кроме этого через сетевой фильтр запитывают и множество других электроприборов. Что такого особенного в данном изделии и чем он так полезен для приборов я и расскажу в этой статье.

yandex.ru

yandex.ru

Предназначение сетевого фильтра

Для начала разберемся для чего создан сетевой фильтр, а поэтому начнем немного издалека. Ведь всем прекрасно известно, что напряжение в домашней сети равно 230 Вольтам.

И оно имеет переменный характер, а это означает, что напряжение изменяется со временем по определенному закону.

yandex.ru

yandex.ru

Как вы видите, напряжение имеет синусоидальную форму. И именно такой вид был бы в наших розетках, если не одно «но». Подключаемая нагрузка не только потребляет электроэнергию из сети, но также привносит в сеть и нечто свое, а именно электромагнитные помехи (импульсные источники питания, емкостные и индуктивные нагрузки и т.д.).

И в реальности напряжение в сети имеет следующий вид:

yandex.ru

yandex.ru

Вот такая «некрасивая» синусоида и приходит к нам в розетки. А плохое питание — это несомненная проблема для любых радиопередающих устройств.

Так вот, сетевой фильтр и служит для отфильтровывания помех для нормального (чистого) питания электроприборов, а также максимально уменьшить создаваемые приборами помехи.

yandex.ru

yandex.ru

Принцип работы сетевого фильтра

Фильтрация «мусорных» компонентов сигнала происходит специальными фильтрами (простите за тавтологию). Такие фильтра собираются из индуктивностей и конденсаторов.

А от вероятных бросков тока используют варисторы. Процесс фильтрации происходит благодаря таким процессам как: постоянная времени и законы коммутации, а также реактивное сопротивление.

Помехи высокой частоты

Итак, с высокочастотными помехами, пришедшими из сети, призвана бороться индуктивность. Все дело в реактивном сопротивлении емкости. Если в катушку будет подаваться ток высокой частоты, то ее сопротивление будет непрерывно возрастать.

Данный индуктивный эффект и позволяет отсекать синусоиды малых и больших периодов, оные могли привести к высокочастотным помехам.

При этом для достижения максимального эффекта применяют сразу две катушки, которые располагают на фазном и нулевом проводе.

yandex.ru

yandex.ru

Низкочастотные помехи

Еще одна проблема связана с помехами, имеющими низкочастотный характер. Для ликвидации таких помех применяются уже катушки с активным сопротивлением (резисторами). В сетевые фильтры встраиваются пара резисторов номиналом не более 1 Ом, чаще используются по 0,5 Ом.

То есть основная функция сетевого фильтра заключена в подавлении высокочастотных и низкочастотных гармоник таким образом, чтобы на выходе была близкая к идеальной синусоида частотой 50 Герц.

Что внутри сетевого фильтра

Итак, с принципом работы и с назначением данного изделия вроде бы понятно. Теперь давайте рассмотрим, что есть внутри дорогого и дешевого сетевого фильтра. И начнем с довольно дорогой модели.

yandex.ru

yandex.ru

Как вы видите, начинка данного изделия довольно богата. Здесь присутствует полноценный LC- фильтр. Ноль и фаза подсоединены к катушкам индуктивности (каждая к своей), а также тут есть блок конденсаторов.

Типовые номиналы у деталей следующие:

1.Индуктивность катушек – 50- 200 мкГн

2. Емкость конденсаторов от 0,22 до 1 мкФ.

Кроме этого в схеме присутствует варистор, основная задача которого оградить изделие от резкого увеличения напряжения в сети. В большинстве случаев применяется варистор, рассчитанный на напряжение 470 Вольт.

yandex.ru

yandex.ru

А теперь давайте внимательно изучим внутренние части дешевого фильтра.

yandex.ru

yandex.ru

Как вы видите, из всего разнообразия в сетевом фильтре остался варистор, предохранитель и переключатель. По сути своей это уже не фильтр, а все лишь переноска с защитой от скачков напряжения.

Заключение

Сетевые фильтры — это изделие, которое есть в любом доме. Единственное знайте, приобретая дешевый экземпляр вы приобретаете простой удлинитель с функцией защиты от перенапряжения.

В следующих статьях будет рассмотрен рейтинг сетевых фильтров, если не хотите пропустить эту статью и много чего интересного, то подписывайтесь на канал и не забудьте оценить статью лайком (если она вам понравилась или была полезна). Спасибо за ваше внимание!

Как работают сетевые фильтры?

Как работают устройства защиты от перенапряжения?

19 марта 2020 г.

Сетевой фильтр — это больше, чем просто удлинитель, который дает вам дополнительные полезные розетки; это доступный способ защитить вашу электронику от случайных скачков напряжения, которые могут вызвать необратимые электрические повреждения. Вот как устройства защиты от перенапряжения или ограничители перенапряжения работают для защиты ваших приборов и как их безопасно использовать для предотвращения пожаров.

Что такое скачок напряжения?

Чтобы понять, как работают устройства защиты от перенапряжения, необходимо понимать, что такое скачки напряжения на самом деле.Скачок напряжения — это просто увеличение количества напряжения, протекающего через электрические устройства, которое превышает стандартный уровень напряжения в 120 вольт. Скачки могут быть вызваны многими причинами, такими как мощные устройства, плохая проводка, неправильное освещение или проблемы с оборудованием вашей коммунальной компании.

Вы, вероятно, не заметите скачка напряжения до тех пор, пока устройство внезапно не перестанет работать. Каждый год в вашем доме могут происходить сотни скачков напряжения, иногда без каких-либо повреждений.

Скачки напряжения могут нагревать провода и компоненты в вашей электронике, как нить накаливания лампочки, и вызывать их перегорание. Даже когда скачки напряжения не ломают электронику, они могут вызвать чрезмерную нагрузку на внутренние компоненты и привести к их выходу из строя раньше, чем ожидалось.

Как работает сетевой фильтр?

Сетевой фильтр защищает от повреждений, которые могут вызвать внезапные скачки напряжения. Он работает, вытягивая ток из одной розетки и передавая его через устройства, которые вы подключили к сетевому фильтру.Устройство защиты от перенапряжения содержит металлооксидный варистор, или MOV, который отводит любое дополнительное напряжение, чтобы устройства получали постоянный уровень мощности.

MOV работает как чувствительный к давлению клапан. Когда MOV обнаруживает высокие уровни напряжения, он снижает сопротивление. Если уровни напряжения слишком низкие, это увеличивает сопротивление. Он автоматически сработает, чтобы перенаправить избыточное напряжение.

MOV состоит из трех компонентов, включая оксид металла, который соединен с линией питания и заземлением двумя полупроводниками.Полупроводники имеют переменное сопротивление, которое заставляет электроны двигаться таким образом, что изменяется сопротивление, когда напряжение становится слишком высоким или слишком низким.

Разветвители питания и сетевые фильтры: в чем разница?

Разветвители питания и сетевые фильтры могут выглядеть одинаково, но они очень разные. Оба имеют несколько розеток, но только сетевой фильтр защищает от скачков напряжения.

Разветвитель питания обычно представляет собой недорогую полосу с несколькими розетками, которая расширяет вашу настенную розетку.У него может быть автоматический выключатель с переключателем включения / выключения, но он не остановит и не уменьшит электрические проблемы.

Устройства защиты от перенапряжений и номиналы в джоулях

Вы заметите, что устройства защиты от перенапряжения имеют уровень защиты, измеряемый в джоулях. Этот рейтинг в джоулях показывает, сколько энергии может поглотить сетевой фильтр до выхода из строя. Чем выше рейтинг в джоулях, тем большую защиту может обеспечить устройство защиты от перенапряжения при обработке одного большого скачка напряжения или множества более мелких скачков напряжения.

Что следует подключать к сетевому фильтру?

Как правило, вы должны отдавать предпочтение сетевому фильтру для электроники, ремонт или замена которой требует больших затрат. Новые приборы более чувствительны к скачкам напряжения, чем старая электроника, благодаря более тонким и компактным компонентам. Микропроцессоры, которые используются в компьютерах и многих устройствах, наиболее чувствительны к высокому напряжению и работают только тогда, когда они получают стабильный ток в правильном диапазоне напряжений.

Примеры предметов, которые могут быть защищены сетевым фильтром, включают:

  • Компьютеры
  • Телевизоры
  • Микроволны
  • Модемы / маршрутизаторы
  • Системы видеоигр (например, PlayStation 4 или Xbox One)
  • High- конечное аудиооборудование

Сетевые фильтры не всегда работают

К сожалению, ошибочно полагать, что ваши устройства на 100% защищены от скачков напряжения с помощью сетевого фильтра. Есть много причин, по которым устройства защиты от перенапряжения могут выйти из строя.Например, сетевые фильтры просто не предназначены для вечного использования. Выберите один со световым индикатором, который позволяет узнать, когда MOV износился. Многие будут продолжать работать, но без защиты от перенапряжения.

Кроме того, внутри вашего дома нет сетевого фильтра, который защищает от молнии. Хорошая новость в том, что молния — редкая причина скачков напряжения. Плохие новости? Полосы защиты от перенапряжения не выдерживают удара молнии поблизости. Если вы чувствуете, что вам нужна защита от молнии или других серьезных скачков напряжения, вы можете приобрести ограничитель перенапряжения на весь дом, установленный перед вашей главной электрической панелью.

В Brennan Electric мы можем помочь вам защитить весь ваш дом от скачков напряжения с помощью доступной защиты от перенапряжения для всего дома в районе Сиэтла. Этот тип защиты может использоваться вместе с сетевыми устройствами защиты от перенапряжения в доме для максимальной защиты от электрических повреждений, включая скачки напряжения от молнии.

Имейте в виду, что защита от перенапряжения хороша ровно настолько, насколько хорошо ваше заземление. Вы не получите особой пользы от сетевого фильтра, если у вас есть старый дом с незаземленными розетками или у вас нет надлежащего заземления и проводки.Это связано с тем, что для избыточного напряжения не будет выхода.

Безопасное использование устройства защиты от перенапряжений

Возможно, вы слышали предупреждение о том, что обогреватели нельзя включать в удлинитель из соображений безопасности. Это абсолютно верно. Высоковольтные приборы, такие как обогреватели, могут легко перегреть удлинитель и вызвать электрический пожар.

Сетевые фильтры работают иначе, чем удлинители. В сетевом фильтре с переключателем включения / выключения и световым индикатором есть предохранитель, который плавится при перегреве.Это приводит к тому, что обогреватель теряет связь и питание. Однако не все устройства защиты от перенапряжений имеют этот встроенный прерыватель, и обогреватели могут легко выйти из строя.

На всякий случай избегайте подключения мощных приборов, таких как кондиционеры и обогреватели, к сетевым фильтрам. Вместо этого подключите эти устройства непосредственно к стене.

Советы по выбору ограничителя перенапряжения

Теперь, когда вы знаете, что такое сетевой фильтр и как он работает, убедитесь, что вы знаете, на что обращать внимание при покупке ограничителя перенапряжения для своей электроники.

Вот самые важные вещи, которые следует учитывать:

  • Подумайте о том, что вы хотите защитить.
  • Найдите нужное количество портов или розеток.
  • Убедитесь, что он имеет уплотнение UL и является устройством защиты от импульсных перенапряжений.
  • Проверьте напряжение зажима и рейтинг поглощения энергии.
  • Ищите гарантию.
  • Убедитесь, что у него есть световой индикатор.

Любое устройство защиты от перенапряжения, которое вы покупаете, должно быть сертифицировано лабораторией Underwriter’s (UL) и соответствовать как минимум 1449 стандартам.Это необходимо для маркировки устройства защиты от перенапряжения как «устройство защиты от импульсных перенапряжений».

Вы также захотите проверить номинальное потребление энергии и напряжение ограничения. Первый относится к тому, сколько энергии может поглотить сетевой фильтр до выхода из строя, и должен составлять минимум 600-700 джоулей. Напряжение ограничения — это величина напряжения, которая запускает MOV. В идеале это должно быть 400 вольт или меньше.

Обратитесь к экспертам

Хотите максимальную защиту от опасных скачков напряжения? Позвоните в Brennan Electric сегодня, чтобы узнать о защите от перенапряжения для всего дома в Сиэтле и запросить бесплатную оценку.Мы также можем помочь вам с ремонтом, установкой и обслуживанием электрооборудования, а также с установкой генератора.

Категории: Защита от перенапряжения

Как работают устройства защиты от перенапряжения | HowStuffWorks

Когда вы собираете компьютерную систему, вы, вероятно, купите одну часть стандартного оборудования — это сетевой фильтр . Большинство разработок выполняют одну очевидную функцию — они позволяют подключать несколько компонентов к одной розетке. Со всеми различными компонентами, из которых состоит компьютерная система, это определенно полезное устройство.

Но другая функция удлинителя с защитой от перенапряжения — защита электроники в вашем компьютере от скачков напряжения — гораздо важнее. В этой статье мы рассмотрим устройства защиты от перенапряжения, также называемые ограничителями перенапряжения, чтобы узнать, что они делают, когда они вам нужны и насколько хорошо они работают. Мы также узнаем, какие уровни защиты доступны, и посмотрим, почему у вас может не быть всей необходимой защиты, даже если вы используете качественный сетевой фильтр.

Основная задача системы защиты от перенапряжения — защита электронных устройств от скачков напряжения.«Итак, если вам интересно, что делает сетевой фильтр, первый вопрос:« Что такое скачки напряжения? »А затем:« Почему электроника должна быть защищена от них? »

Скачок напряжения или переходное напряжение , представляет собой повышение напряжения, значительно превышающего установленный уровень в потоке электроэнергии. В обычной домашней и офисной проводке в Соединенных Штатах стандартное напряжение составляет 120 вольт . Если напряжение поднимается выше 120 вольт, существует проблема, а сетевой фильтр помогает предотвратить повреждение вашего компьютера этой проблемой.

Чтобы разобраться в проблеме, полезно кое-что узнать о напряжении. Напряжение является мерой разности электрической потенциальной энергии . Электрический ток проходит от точки к точке, потому что на одном конце провода имеется большая электрическая потенциальная энергия, чем на другом. По такому же принципу вода под давлением вытекает из шланга — более высокое давление на одном конце шланга подталкивает воду к области с более низким давлением.Вы можете думать о напряжении как о величине электрического давления .

Как мы увидим позже, различные факторы могут вызвать кратковременное повышение напряжения.

  • Когда увеличение длится три наносекунды (миллиардные доли секунды) или более, это называется всплеском .
  • Когда он длится всего одну или две наносекунды, он называется спайком .

Если выброс или выброс достаточно высок, они могут нанести серьезный ущерб машине.Эффект очень похож на приложение слишком большого давления воды к шлангу. Если напор воды будет слишком большим, шланг лопнет. Примерно то же самое происходит, когда через провод проходит слишком большое электрическое давление — провод «лопается». На самом деле он нагревается, как нить накаливания в лампочке, и горит, но идея та же. Даже если повышенное напряжение не сразу сломает вашу машину, это может вызвать дополнительную нагрузку на компоненты, изнашивая их со временем. В следующем разделе мы рассмотрим, что делают сетевые фильтры, чтобы этого не происходило.

Основы устройства защиты от перенапряжения, TVSS, ограничителя перенапряжения при переходных процессах

W Что такое перенапряжение? Что такое переходный скачок напряжения?

Скачок и Переходный скачок напряжения — это временное повышение напряжения и тока в электрической цепи. Их диапазоны напряжения превышают 2000 вольт, а диапазоны тока превышают 100 ампер. Типичное время нарастания находится в диапазоне от 1 до 10 микросекунд. Переходный процесс или Скачок напряжения — наиболее распространенные проблемы с питанием, и его компактные размеры вызывают значительные повреждения, такие как отказ электрического или электронного оборудования, частые простои, потеря данных, потеря времени и простои бизнеса и т. Д.

Откуда берутся скачки?
Основное повреждение электроники от скачка напряжения составляет ударов молнии . Большинство повреждений вызвано не прямыми ударами молнии , а результатом переходных напряжений и скачков тока , наведенных в линиях электропередачи, телекоммуникации или радиочастотных линиях передачи сильными электромагнитными полями, созданными во время удара молнии .И более частыми причинами скачка напряжения являются работа мощных электрических устройств, таких как лифты, кондиционеры и холодильники, путем включения-выключения компрессоров и двигателей. Другие источники скачка напряжения включают неисправную проводку, отказ электросети и электрические помехи.

Что такое сетевой фильтр?
Устройство защиты от перенапряжений , также известное как Ограничитель перенапряжения при переходных процессах ( TVSS ), Устройства защиты от перенапряжений ( SPD16 или 9014 9014 Оборудование для защиты от перенапряжения 9014 9014 ( SSE ) — это оборудование, предназначенное для защиты электрического и электронного оборудования от скачков напряжения и скачков напряжения . Устройство защиты от перенапряжения отводит избыточное напряжение и ток от переходных процессов или от скачков напряжения на заземляющий провод.

Как работает устройство защиты от перенапряжения
Устройство защиты от перенапряжения отводит избыточное напряжение и ток от переходного процесса или скачка на заземляющий провод и предотвращает его прохождение через электрическое и электронное оборудование, в то же время обеспечивая нормальное напряжение, чтобы продолжить свой путь.Эта избыточная энергия может вызвать повреждение электрического и электронного оборудования, контрольно-измерительных приборов.

Устройство защиты от перенапряжения выполняет две основные функции:
1. Обеспечивает путь с низким импедансом для проведения большого тока для устранения дополнительного напряжения.
2. Поглощает и отводит дополнительный ток на землю для защиты от воздействия переходных процессов или скачков напряжения .

Типы устройств защиты от перенапряжений
Устройства защиты от перенапряжений подразделяются на два типа:

  • Фильтр — это устройство, которое служит барьером для высокочастотного тока, который часто является шумом, при этом позволяя току низкой частоты проходить сквозь него без помех.
  • Отклонение переходных процессов — это устройство, которое обеспечивает путь к земле с очень низким импедансом всякий раз, когда напряжение на устройстве превышает определенное значение, но снижает напряжение, которое может быть подано на чувствительное оборудование.

Компоненты устройства защиты от перенапряжения
Компоненты, используемые для снижения или ограничения высокого напряжения, обычно включают MOV , газоразрядную трубку , кремниевый лавинный диод и т. Д.или комбинации этих компонентов. Каждый из этих компонентов имеет следующие особенности:

  • MOV (Варистор из оксида металла) состоит из материала оксида цинка, который является полупроводником с переменным сопротивлением. В нормальных условиях MOV представляет собой устройство с высоким импедансом, но когда напряжение слишком велико, сопротивление MOV быстро падает, чтобы обеспечить путь потока с низким импедансом. MOV имеют конечный ожидаемый срок службы и деградируют при воздействии нескольких больших переходных процессов или многих более мелких переходных процессов . MOV является наиболее распространенным компонентом устройства защиты от перенапряжения AC .
  • Газоразрядная трубка (GDT) может отводить избыточный ток от линии к земле с помощью инертного газа в качестве проводника от горячей линии к линии заземления. В нормальных условиях инертный газ действует как плохой проводник, но когда напряжение выше допустимого уровня, инертный газ ионизируется, чтобы быть эффективным проводником для передачи тока на землю, пока напряжение не вернется к нормальному уровню. GDT будет проводить при напряжении меньше, чем высокое напряжение, которое ионизировало газ, и способно проводить больше тока для своих размеров, чем другие компоненты. GDT имеет конечный срок службы и может выдерживать несколько очень больших переходных процессов или большее количество более мелких переходных процессов .
  • Кремниевый лавинный диод (SAD) обеспечивает идеальное ограничивающее действие защитного компонента, но имеет более низкую токовую нагрузку. Когда напряжение увеличивается выше предельного уровня, SAD допускает лавинный пробой, в результате чего напряжение подводится к земле.
  • Другие важные компоненты , такие как резисторы, конденсаторы и / или катушки индуктивности, используются вместе с указанными выше компонентами защиты.

Зачем вам нужен сетевой фильтр?
В настоящее время многие электронные компоненты в современных электрических устройствах намного меньше, нежнее и более чувствительны к увеличению тока. Микропроцессоры, которые являются неотъемлемой частью всех компьютеров и многих современных электрических устройств, особенно чувствительны к скачкам напряжения . Ваше электрическое оборудование может быть подвержено разрушительным скачкам напряжения от линии электропередачи переменного тока и телефонных или сигнальных линий.
Устройство защиты от перенапряжения подходит для использования во всех приложениях, которые подключаются к электричеству (электросети или локальные источники питания), телефонным линиям (например, модем, факс, данные и т. Д.), Компьютерным линиям передачи данных и линиям связи и т. Д. . следующим образом:

  • Компьютеры и периферийные устройства, такие как принтер, монитор, динамик, факс, модем и т. Д.
  • Офисная АТС, оборудование связи и т. Д.
  • Развлекательные компоненты
  • Медицинское оборудование, хирургическое оборудование, научное оборудование и т. Д.
  • Мосты весовые, измерительное оборудование и др.
  • Электрооборудование
  • Системы безопасности

Расположение устройства защиты от перенапряжения
Устройство защиты от перенапряжения обычно устанавливается в нескольких точках на объекте. Стандарты ANSI / IEEE C62.41-1991 определяют три категории уровня скачка напряжения в зависимости от стратегического местоположения в сети электропроводки оборудования, где могут возникнуть проблемы с питанием.Они классифицируют устройство защиты от перенапряжения типа , потенциальное воздействие переходных скачков напряжения или скачков напряжения и расположение следующим образом:

  • Категория A: Определяются как любые розетки и длинные ответвленные цепи, простирающиеся более чем на 10 метров (30 футов) от местоположения категории B или на 20 метров (60 футов) от категории C. Устройство защиты от перенапряжения для этой категории местоположения является применяется на уровне розеток или отдельных цепей для индивидуальной защиты определенного элемента оборудования, такого как компьютеры, весовые мосты, измерительное оборудование, оборудование для управления технологическим процессом, источники питания постоянного тока и т. д.
  • Категория B : Определяется как все основные подсистемы фидеров, шинные системы и короткие ответвления, такие как распределительные щиты, промышленные шины и фидерные системы, цепи тяжелой бытовой техники, системы освещения в больших зданиях. Защита в этом месте очень эффективна для подавления гораздо более частых внутренних генерируемых переходных процессов , постоянно меняющихся переходных состояний , особенно чувствительного оборудования и оборудования, которое питается от подстанций.
  • Категория C : Определяется как внешний и главный служебный вход, который включает в себя главные линии подачи, трансформатор, служебные соединения и линию подачи к панелям главного служебного входа, любые воздушные или вспомогательные линии, подземные линии к скважинному насосу. Этот сетевой фильтр типа применяется для защиты от перебоев в подаче электроэнергии, вызванных извне. Эта установка поможет защититься от попадания молнии на объект по линии электропередачи.

Эти три категории A, B и C определяют, какой сетевой фильтр или TVSS следует использовать в каком месте.




Принцип работы устройства защиты от перенапряжения

Устройство защиты от перенапряжения, также известное как устройство защиты от молнии, представляет собой электронное устройство, которое обеспечивает защиту различного электронного оборудования, приборов и счетчиков, а также линий связи.Когда внезапный пиковый ток или напряжение генерируются в электрической цепи или цепи связи из-за внешних помех, устройство защиты от перенапряжения может провести шунтирование за очень короткое время, чтобы избежать повреждения другого оборудования в цепи.

  • Защита класса I
    Цель состоит в том, чтобы предотвратить прямую передачу импульсного напряжения от LPZ0 к LPZ1, ограничивая импульсное напряжение в диапазоне от десятков до сотен тысяч до 2500-3000 В. — сторона напряжения входящего силового трансформатора в качестве защиты класса I должна быть трехфазным силовым грозозащитным разрядником с переключателем напряжения, у которого грозовой поток не должен быть ниже 60 кА.Грозозащитный разрядник источника питания на этом уровне должен быть мощным грозозащитным разрядником между каждой фазой, подключенной к входу системы электроснабжения пользователя, и землей. Как правило, на этом уровне требуется максимальная ударная мощность более 100 кА на фазу для силового грозозащитного разрядника, а требуемое предельное напряжение составляет менее 1500 В, что называется силовым грозозащитным разрядником класса I. Эти электромагнитные грозозащитные разрядники специально разработаны для того, чтобы выдерживать высокие токи молнии и индуцированные молнии, чтобы привлекать сильные скачки энергии, которые отводят большие количества импульсного тока на землю.Они обеспечивают только ограниченное напряжение (максимальное напряжение, возникающее в цепи при протекании ударного тока через силовой грозозащитный разрядник, называется ограниченным напряжением) для защиты среднего класса, поскольку протекторы класса I в основном поглощают большой импульсный ток, они не могут полностью защитить чувствительное электрическое оборудование внутри системы электроснабжения.
    Силовой грозозащитный разрядник класса I предназначен для защиты от удара молнии 10/350 мкс, 100 кА, что соответствует максимальному стандарту защиты, установленному IEC.Техническая справка заключается в том, что поток молнии составляет 100 кА (10/350 мкс) или более; значение остаточного давления не более 2,5 кВ; время отклика меньше или равно 100 нс.
  • Защита класса II
    Цель состоит в том, чтобы дополнительно ограничить значение остаточного перенапряжения через грозозащитный разрядник первой ступени до 1500-2000В.
    Подключение потенциалов выполняется в соответствии с LPZ1 — LPZ2. В качестве вторичной защиты силовой грозозащитный разрядник для выхода линии распределительного шкафа должен быть грозозащитным разрядником с ограничением давления, допустимая токовая нагрузка которого не должна быть ниже 20 кА, и должны быть установлены в месте распределения, где питание подается на важное или чувствительное энергетическое оборудование.Эти молниеотводы источника питания могут поглощать остаточную энергию импульсных перенапряжений разрядника импульсных перенапряжений на входе пользовательского источника питания и иметь отличный эффект подавления переходных перенапряжений. Максимальная ударная мощность, необходимая для силового устройства молниезащиты, используемого в этом месте, составляет более 45 кА на фазу, а требуемое предельное напряжение должно быть менее 1200 В, что называется силовым устройством молниезащиты класса II. Система электропитания общего потребителя может отвечать требованиям эксплуатации энергооборудования со вторым уровнем защиты.
    В молниеотводе вторичного источника питания используется протектор класса C для полнорежимной защиты фазы — среды, фазы — земли и среды — земли. Основные технические параметры: Пиковое значение остаточного давления не более 1000В; Время отклика не более 25 нс.
  • Защита класса III
    Конечная цель — защитить устройство, снизив остаточное импульсное напряжение до уровня ниже 1000 В, что может защитить оборудование от повреждений.
    Силовой грозозащитный разрядник, установленный на входе электронного информационного оборудования, источник питания переменного тока должен быть силовым грозозащитным разрядником с ограничением последовательного напряжения, если он используется в качестве защиты класса III.Максимальный ток молнии не должен быть ниже 10 кА.
    Во внутреннем источнике питания электрооборудования следует использовать встроенное силовое устройство защиты от молний, ​​которое функционирует как последняя линия защиты, чтобы полностью исключить крошечные переходные перенапряжения. Для силового молниеотвода, используемого на этом уровне, требуется максимальная ударная мощность 20 кА на фазу или меньше, а требуемое предельное напряжение должно быть менее 1000 В. Необходимо обеспечить защиту класса III для некоторых особо важных или чувствительных электронных устройств, а также защитить электрическое оборудование от переходных перенапряжений, возникающих в системе.
    Для источника питания выпрямителя, используемого в оборудовании микроволновой связи, оборудовании связи мобильных станций и радиолокационном оборудовании, рекомендуется выбрать грозозащитный разрядник постоянного тока, который подходит для защиты рабочего напряжения в качестве окончательной защиты.

Как работают сетевые фильтры и предохранители?

Как работают сетевые фильтры и предохранители? — Объясни это Рекламное объявление

Когда ударяет молния, это захватывающе и волнительно, но это страшно тоже. Страшно, потому что опасно: прыгающие молнии содержат огромное количество электрической энергии которые выпущены в доли секунды. Если рядом с вашим домом ударит молния, все это электричество должно куда-то уходить. Один место, куда он может пойти, это через система электропроводки в вашем доме, повреждая или разрушая любые электрические элементы, которые подключены в то время. Почти невозможно не дать молнии повредить ваши вещи, и это как правило, лучше всего отключать все, что можно, перед бурей прибывает.Еще одна полезная вещь, которую вы можете сделать, — это установить перенапряжение . Протекторы . Эти дешевые компактные кубики и удлинители помогают выровнять внезапные пики электричества в электросети и уменьшить вероятность повреждения чувствительного электронного оборудования. Давайте подробнее рассмотрим как они работают.

Фото: Электрический огонь! Хотя цифры варьируются от страны к стране и из года в год, электрические сбои или неисправности обычно вызывают от четверти до половины всех пожаров; сетевые фильтры и предохранители помогают снизить риск.Фотография стажера пожарного, тушащего электрический огонь с помощью углекислотный огнетушитель Уильяма Кенни любезно предоставлен ВМС США.

Что такое скачки?

Если вы читали нашу длинную статью об электричестве, вы будете знать, что электрический ток — это поток электронов (крошечных частиц внутри атомов), переносящих энергию через металл или другое вещество в петле, называемой цепью . Вы также знайте, что электричество может быть чрезвычайно опасным: это не что-то возиться, если вы цените свою жизнь.Электричество, которое приходит в наши дома от электростанций путешествуют по невероятно высокое напряжение, потому что это помогает экономить энергию. Трансформеры на подстанциях рядом со зданиями преобразует мощность высокого напряжения в более низкое напряжение, чем бытовой техникой в ​​наших домах можно спокойно пользоваться. Различная техника нужна большее или меньшее количество электроэнергии. Вещи, которые становятся горячими (электрические души, тостеры и печи) нуждаются в больших токах, которые одновременно обеспечивают большую мощность, тогда как электронное оборудование (проигрыватели компакт-дисков, телевизоры и т. д.) требует гораздо меньших токов и потребляет меньше энергии.Все эти устройства предполагают, что электричество, поступающее в в вашем доме достаточно постоянное напряжение .

Но иногда напряжение колеблется из-за резких изменений в способе подачи энергии из сети. Или это может случиться если кто-то на ближайшей фабрике включает или выключает огромный прибор с мощным электродвигателем внутри него, что может вызвать внезапный скачок или падение напряжения во всей цепи в вашем доме. Очень Кратковременное изменение напряжения называется скачком .Более длительное изменение называется скачком . Скачок или скачок напряжения, вероятно, не повлияет на другие крупные приборы, но может повредить крошечные компоненты чувствительного электронного оборудования. Нам нужно что-то, что сглаживает любые пики напряжения — и это то, что делают устройства защиты от перенапряжения.

Фото: 1) Типичный британский сетевой фильтр, встроенный в куб. Этот изготовлен компанией Belkin, которая, вероятно, является самой известной маркой; другие популярные марки включают APC, Ativa и Hubbell.Обратите внимание на световые индикаторы наверху, оба из которых должны быть освещены, чтобы подтвердить, что протектор работает. Тот самый слева горит зеленым, показывая, что прибор защищен. Тот, что справа (с пометкой «Заземлен» или «Питание») подтверждает, что питание включено. 2) Еще один снимок сетевого фильтра Belkin в его розничной упаковке.

Рекламные ссылки

Как работают сетевые фильтры

Используемые вами приборы питаются от розеток в стене.Электроэнергия от розеток подается прямо в прибор по длина кабеля. В устройстве защиты от перенапряжения основная линия электропередачи (известная как провод под напряжением или провод под напряжением ) имеет дополнительное соединение (a своего рода «проселочная дорога»), связанная с ней, которая питает землю провод (иногда также называемый заземляющим проводом ; защитный провод в электрической цепи, которая безопасно передает любой нежелательный ток в землю). Обычно импульсное соединение неактивно. Тем не мение, если появляется большее, чем обычно, напряжение, и производит слишком много электрический ток, избыточный ток безопасно отводится в сторону дорога к земле.Это означает, что в ваш прибор, поэтому он лучше защищен от повреждений.

Как устройство для защиты от перенапряжения узнает, когда нужно отвести ток? это на самом деле устройство, называемое варистором (зависящее от напряжения резистор), сделанный из вещества, называемого оксидом металла полупроводник что обычно плохо проводник (переносчик) электричества. Когда чрезмерное напряжение Полупроводник в варисторе становится хорошим проводником и начинает нормально проводить электричество.Пока волна напряжение сохраняется, полупроводник направляет опасный ток на землю. Как только все возвращается в норму, полупроводник снова переключается.

Все это означает, что ваш прибор защищен не только во время скачок напряжения — он должен продолжать нормально работать.

Изображение: Изображение слева: Без сетевого фильтра соединения «горячий / активный» (коричневый) и нейтраль (синий) обеспечивают питание вашего прибор. Заземление (зеленое) обычно подключается к металлический корпус, обеспечивающий безопасный выход паразитных токов, но это не участвует в подаче питания на прибор.Изображение справа: с сетевым фильтром есть дополнительное соединение от токоведущего / токоведущего провода к земле. Если всплеск ток течет по горячему / находящемуся под напряжением проводу, любой избыточный ток безопасно отведен вокруг импульсного провода (красный) на землю / землю. NB: Это пример показывает типичную британскую проводку.

Почему сетевые фильтры не обеспечивают полную защиту

Важно отметить, что сетевые фильтры не дают вам полной защита. Прямой удар молнии — это абсолютно массивный разряд электричество; сетевой фильтр, вероятно, не остановит такой огромный скачок напряжения от повреждения вещей в вашем доме.Защита от перенапряжения также имеет ограниченную ценность, когда перенапряжения длятся некоторое время. и они не защищают от более высоких, чем ожидалось, токов от Энергосистема.

Что такое предохранители?

Когда предохранитель перегорает, часто можно услышать, как он перегорел с резким ТРЕСКАТЬСЯ! это погружает ваш дом во внезапную тьму. Когда это происходит поздно ночью, это очень неприятно, но есть альтернатива. худший. Если бы у нас не было предохранителей, электрические неисправности могли вызвать возгорание. в наших домах и сожгите их дотла.Слава богу, за эти крошечные электрические протекторы, которые защищают нас. Давайте узнаем, что они есть и как они работают!

Фото: Предохранитель внутри электрической вилки (подключен к электросети Великобритании). Предохранитель — коричневый вертикальный цилиндр справа. Он находится последовательно между коричневым (живым) проводом. и источник питания: другими словами, ток от источника должен пройти через предохранитель, чтобы пройти по коричневому проводу. Этот конкретный предохранитель рассчитан на 13 ампер, что является максимально возможным током, который должен выдерживать любой подобный прибор.Для небольших бытовых приборов чаще используются предохранители на 3 или 5 А.

Зачем нужны предохранители?

По целому ряду непредсказуемых причин кабели, идущие к электроприборам, могут внезапно оказаться имеют гораздо больший ток, чем следовало бы. Если бы у нас не было предохранителей, эти высокие токи могли бы повредить наши телевизоры, радио, компьютеры, и электрические лампочки, которые могут вызвать пожары и, возможно, даже подвергнуть опасности жизнь. Предохранитель защищает электроприборы блокируя токи, которые больше, чем они должны быть.

Как работают предохранители

Фото: Внутри предохранителя. Если вы сломаете предохранитель картриджа, вы обнаружите вот что: тонкий проводящий провод посередине, для передачи тока, окруженный довольно толстым изолирующим керамическим кожухом. Керамика предназначена для защиты вилки (или другое оборудование, внутри которого установлен предохранитель) от тепла и пожара при протекании сильного тока.

Вы, наверное, знаете, что провода нагреваются, когда идет электричество. через них. Так работают обычные лампы накаливания.Электричество течет по очень тонкому проводу, который называется нитью . он такой горячий, что испускает свет. Та же идея работает в электрический тостер. Здесь электричество протекает через серию тонких металлические ленты, делая их такими горячими, что они выделяют достаточно тепла, чтобы приготовить хлеб. Предохранитель точно такой же. Это тонкий кусок проволоки разработан для проведения ограниченного электрического тока. Если вы попытаетесь пройти более высокий ток через провод, он нагреется так сильно, что сгорит или тает. Когда он тает, он разрывает цепь, к которой подключен, и останавливает ток.

Мы устанавливаем предохранители в разных местах в наших домах. В некоторых странах, например, в Великобритании, предохранители вставляются в вилки на всех устройствах, подключается к электрической розетке. Разные приборы рисуют разные количество тока, поэтому электрическому тостеру потребуется более мощный предохранитель (обычно 13 А), чем электрический свет (обычно всего 3 А).

Виды блоков предохранителей

Фото: старомодный блок предохранителей. У этого есть четыре плавких предохранителя внутри четырех коричневых бакелитов. держатели предохранителей, каждый предохранитель защищает отдельную цепь внутри дома.Если один предохранитель перегорит, остальные три останутся нетронутыми. Все питание можно включать и выключать с помощью маленького красного переключателя справа. Это переключает все четыре цепи включено или выключено одновременно.

Есть также предохранители, установленные на стыке, где главный в ваш дом поступает электричество. Это соединение . блок , блок предохранителей , или иногда (более неопределенно) потребительский блок . Он делит входящую электроэнергию на ряд разделяет цепи и подает их в разные части вашего дома.А мощная цепь питает большие предметы, такие как электрические плиты, в то время как цепи с более низким номиналом питают фонари и другие приборы. Имея разные части вашего дома на разных цепях означает, что сбой в одной цепи не останавливает работу других.

Обычно каждая цепь в вашем доме оснащена собственным предохранителем. В старых блоках предохранителей плавкий предохранитель представляет собой просто подключенный кусок голого провода. между двумя терминалами. Более поздние блоки предохранителей имеют заменяемые патронные предохранители с плавким проводом, встроенным в стеклянный или керамический цилиндр, который вы можете легко вставлять и снимать.Новейшие блоки предохранителей избавляются от плавкие предохранители и вместо них есть выключатели. Если возникает неисправность, блок предохранителей мгновенно обнаруживает проблему, а аварийный выключатель автоматически отключает все затронутые цепи. Один раз вы определили и решили проблему, вы можете просто перевернуть переключитесь обратно, чтобы питание снова заработало.


Фото: В современном блоке предохранителей, подобном этому, производства Wylex, вместо него используются выключатели. предохранителя провода или патронов. На первом фото показан весь блок предохранителей; второй показывает крупный план выключателей отключения.Если в одной из цепей течет слишком большой ток, переключатель для этого цепь переворачивается и отключает электричество. Вы можете восстановить питание, снова повернув выключатель (после исправление того, что вызвало проблему). Половина цепей в этом блоке предохранителей оснащена автоматическими УЗО (устройство защитного отключения), которое значительно снижает риск поражения электрическим током при случайном разрезании силовых кабелей.

Какой предохранитель следует использовать?

Фото: два стеклянных цилиндрических предохранителя на 30 ампер из бытового блока предохранителей.Ты Никогда не нужны такие большие предохранители в одиночных бытовых приборах.

Если вам нужно заменить предохранитель, обычно можно заменить тот, который вы извлекаете. другой такой же номинал (13 ампер на 13 ампер, 3 ампер на 3 ампер или 5 ампер на 5 ампер). Но это всегда полезно проверить: большинство приборов (или их инструкции по эксплуатации) подскажут, какой предохранитель вам нужен. необходимость. Иногда можно работать инстинктивно: большие приборы, которые нагревают предметы, например, электрические чайники или электрические камины, потребляют большие токи и нуждаются в больших предохранителях; небольшая техника, которая Используйте меньшие токи, например настольные лампы или зарядные устройства для мобильных телефонов, потребуются только небольшие предохранители.Если вы вставили небольшой предохранитель в прибор, который потребляет большой ток, предохранитель сгорит довольно быстро и остановите работу вашего прибора; если вы поместите большой предохранитель в прибор, тока, вы мешаете предохранителю работать и подвергаете себя риску.

Вы также можете рассчитать требуемый предохранитель, исходя из номинальной мощности вашего устройства и напряжения. источника питания, потому что мощность, напряжение и ток связаны простым уравнением: мощность (ватт) = напряжение (вольты) × ток (амперы).Итак, чтобы найти номинал предохранителя (который должен быть выше, чем текущий прибор рисует), просто разделите номинальную мощность вашего прибора на напряжение. Например, если вы живете в Великобритании и у вас есть электрический чайник на 2500 Вт и блок питания на 240 вольт, вы можете видеть, что ваш чайник будет используйте ток 2500, разделенный на 240, или приблизительно 10,5 ампер, поэтому вам понадобится предохранитель на 13 ампер. Если у вас есть настольная лампа со старомодной лампочкой на 60 Вт, она будет использовать 60/240 = 0,25 ампер, поэтому предохранитель на 3 ампера — это то, что вам нужно.Вот краткое описание того, как это работает для источников питания 240 вольт:

Номинал предохранителя Номинальная мощность (при питании 240 В)
3 А До 720 Вт.
5 ампер 720–1200 Вт
13 А Более 1200 Вт

В случае сомнений всегда используйте предохранитель наименьшего размера ; худшее, что случится в том, что предохранитель перегорит, если ток будет слишком большим.Если вы используете слишком большой предохранитель, он не защитите свой прибор от чрезмерных токов, и вы можете поставить себя, свой дом и свою жизнь рискованно.

Фото: 3-амперный разъем, предназначенный для британских вилок.

В чем разница между сетевым фильтром и предохранителем?

Предохранитель

A предназначен для предотвращения внезапного возникновения сильных электрических токов от повреждения оборудование в вашем доме. Звучит так же, как сетевой фильтр, не так ли? Но на самом деле это работает иначе.Большинство предохранителей очень тонкие куски проволоки, рассчитанные на пропускание только такого большого тока через них. Чем толще провод, тем больше тока может течь; так предохранители рассчитанные на более высокие токи, обычно имеют более толстые куски провода внутри их.

Как работает предохранитель? Если ток слишком большой (например, если вы соединили в одну розетку слишком много приборов) плавкий предохранитель буквально сгорает выход: провод становится настолько горячим, что плавится и прерывает цепь, чтобы защищать тебя. Иногда предохранители действительно «перегорают»: ток протекает через них настолько велико, что они мгновенно выгорают с громким треском.Таким образом, предохранитель — это очень радикальная форма защита: в случае чего отключает электричество полностью. Сетевой фильтр предназначен для сглаживания небольших колебания напряжения, и он обычно не отключает цепь когда возникает проблема. Вам навсегда понадобятся и предохранители, и сетевые фильтры. защита от электрических проблем. В самом деле, если вы посмотрите на заднюю часть типичный сетевой фильтр, вы, скорее всего, найдете … заменяемый предохранитель!

Рекламные ссылки

Узнать больше

На этом сайте

На других сайтах

Статьи

Книги

Патенты

Есть много патентов, касающихся устройств защиты от перенапряжения; это всего лишь выбор для начала:

  • Патент США 7233086: Кондиционер для линии электропередач Скотта М.Борден и др., Belkin International, Inc., 19 июня 2007 г. Сложный современный силовой фильтр со встроенной защитой от перенапряжения.
  • Патент США 7 876 066: Многокомпонентная зарядная станция с сетевым фильтром от Кеннета Мори и Йоко Иида, Belkin International, Inc., 25 января 2011 года. Ультрасовременный сетевой фильтр, встроенный в портативную зарядную станцию ​​для гаджетов.
  • Патент США 5621602: Устройство защиты от перенапряжения, выданное Берндом Д. Винкельманном, International Resistive Company, Inc., 15 апреля 1997 г.Устройство защиты от перенапряжения на основе резистора для телекоммуникационных кабелей.
  • Патент США: 4 912 590: Устройство для подавления электрических перенапряжений и устройство с двумя индикаторами, разработанное Джоном Дж. Мисенсиком и Роем О. Вили, Hubbell, Inc., 27 марта 1990 г. Устройство защиты от перенапряжения на основе варистора со светодиодными индикаторами.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2007, 2018. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2007/2018) Сетевые фильтры и предохранители. Получено с https://www.explainthatstuff.com/surgeprotectors.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Сетевые фильтры — InterNACHI®

от Ника Громико, CMI®

Устройства защиты от перенапряжения, также известные как ограничители перенапряжения или ограничители перенапряжения переходных напряжений, представляют собой устройства, предназначенные для ограничения напряжения, подаваемого на электрическое устройство, путем замыкания на землю любого избыточного напряжения выше безопасного порога. Эти электрические устройства могут быть установлены в жилых и коммерческих распределительных щитах, системах управления технологическими процессами и коммуникационных системах.Чаще всего они представлены в виде удлинителей и сетевых фильтров для всего дома. Ограничители перенапряжения

бывают всех видов конфигураций, форм и размеров, чтобы приспособить к работе как самые маленькие электрические устройства, так и самое большое и сложное высоковольтное оборудование. Может не быть видимой разницы во внешнем виде между удлинителем, который просто действует как удлинитель, и удлинителем, который содержит дополнительную защиту встроенного ограничителя перенапряжения. По этой причине потребители должны знать, что они покупают, чтобы убедиться, что приобретаемое устройство подходит для их предполагаемого использования.

Скачки напряжения, также известные как переходные напряжения, представляют собой длительные подъемы напряжения, значительно превышающие установленный уровень в потоке электричества. Они отличаются от скачков мощности, которые представляют собой кратковременные скачки мощности. Эти явления вызывают нагрев проводов, как нить накаливания лампы накаливания, в результате чего окружающие элементы могут расплавиться или сгореть. Таким образом, скачки и скачки напряжения могут вызвать постепенное или внезапное повреждение чувствительных компонентов электронного оборудования, включая компьютеры и аудиовизуальное оборудование.Скачки и всплески случаются по следующим причинам:
  • молния. Когда молния ударяет около линии электропередачи, в здание могут подаваться миллионы вольт электричества, что приводит к перегрузке любых подключенных устройств. Единственная защита от этой формы скачка напряжения — отключение чувствительных приборов во время шторма, поскольку типичные устройства защиты от перенапряжения не обеспечивают достаточной защиты;
  • Эксплуатация мощных электрических устройств, таких как пылесосы, холодильники и кондиционеры.Эти приборы могут вызвать большие и внезапные нагрузки на электрическую систему здания, нарушая постоянный поток электричества к чувствительным приборам и электронике по всему дому. Даже незначительные скачки напряжения, если они происходят регулярно, могут повредить чувствительные компоненты электроники по всему зданию; и
  • механический отказ, такой как неисправная проводка или вышедшие из строя линии электропередач.

Подавление перенапряжения обычно обеспечивается одним или несколькими металлооксидными варисторами (MOV), которые представляют собой двухполюсные полупроводники, функция которых аналогична чувствительным к давлению клапанам, проводя электричество только тогда, когда уровень мощности достигает порога, превышающего безопасные колебания. .Избыточное напряжение перенаправляется на заземляющий провод, безопасно рассеивая напряжение на землю. Поскольку MOV только отводит импульсный ток, оставляя нормальный ток течь в прибор, работа электрических устройств с защитой от перенапряжения не должна прерываться во время скачков напряжения или скачков напряжения. Тот же принцип используется с газоразрядными разрядниками (GDA), в которых используется инертный газ, который ионизируется и становится эффективным проводником только при небезопасных напряжениях. Подавление перенапряжения может быть достигнуто за счет использования любой из этих конструкций, которые могут сопровождаться резервными предохранителями, которые сгорают и замыкают цепь, когда ограничитель перенапряжения не останавливает перенапряжение.

Инспекторы и домовладельцы могут обратить внимание на несколько предупреждений, касающихся MOV и GDA:

  • Они в конечном итоге выйдут из строя после повторяющихся скачков напряжения, поэтому высококачественные устройства защиты от перенапряжения включают в себя сигнальные лампы или сигнализацию, чтобы информировать домовладельцев о том, что подавитель больше не работает. Однако световые индикаторы и сигнализация не являются гарантией работоспособности ограничителя перенапряжения, поэтому их следует периодически заменять, чтобы обеспечить безопасность чувствительной электроники. Известно, что неисправные MOV, которые не отключены, сами вызывают возгорание.
  • Они не будут работать, если в силовой или электрической розетке нет заземляющего провода. Если перенапряжение не направлено на землю сетевым фильтром, это разрушит хрупкую электронику, которую они должны были защищать. Гарантия, предоставляемая производителем устройства защиты от перенапряжения, действительна только в том случае, если устройство защиты от перенапряжения используется в правильно заземленной розетке.

Инспекторы InterNACHI могут проверить наличие наклейки, на которой устройство идентифицируется как устройство для подавления скачков напряжения.Эти устройства соответствуют критериям Underwriters Laboratories (UL) 1449, минимальному стандарту производительности UL для ограничителей перенапряжения. Инспекторам InterNACHI следует помнить о распространенном заблуждении о том, что ограничители перенапряжения и удлинители — это одно и то же, поскольку многие удлинители не имеют возможности защиты от скачков напряжения. На удлинитель, предназначенный только для использования в качестве удлинителя и имеющий наклейку, обозначающую его как «перемещаемый ответвитель питания», не следует полагаться для защиты во время скачков напряжения.

Из-за электрической чувствительности и дороговизны компьютеров настоятельно рекомендуется подключать их к устройству защиты от перенапряжения, внесенному в список UL, которое содержит следующие показатели:

  • фиксирующее напряжение, которое является наименьшим напряжением, которое вызывает MOV. провести электричество к заземляющему проводу. Есть три уровня защиты: 330 В, 400 В и 500 В. Более низкие напряжения зажима обеспечивают лучшую защиту;
  • Поглощение энергии — величина в джоулях, используемая для определения того, сколько энергии подавитель может поглотить до того, как выйдет из строя.Более высокие числа, например 600 джоулей или более, указывают на лучшую защиту; и время отклика
  • , которое указывает количество времени, в течение которого оборудование будет подвергаться скачку напряжения, прежде чем сработает подавитель. Высококачественные подавители сработают менее чем за одну наносекунду.

Таким образом, устройства защиты от перенапряжения — это небольшие устройства, используемые для предотвращения опасных колебаний электричества от повреждения чувствительных и дорогостоящих приборов и электроники. Потребители должны знать, что удлинители не обязательно обеспечивают такую ​​защиту, и инспекторы могут помочь потребителям понять разницу между этими устройствами, а также их правильное использование.


Что такое сетевой фильтр?

Что означает сетевой фильтр?

Устройство защиты от перенапряжения — это электрическое устройство, которое используется для защиты оборудования от скачков напряжения и скачков напряжения, блокируя напряжение выше безопасного порога (приблизительно 120 В). Когда порог превышает 120 В, устройство защиты от перенапряжения замыкает на землю или блокирует напряжение. Без устройства защиты от перенапряжения напряжение выше 120 В может вызвать проблемы с компонентами, такие как необратимое повреждение, сокращение срока службы внутренних устройств, обгоревшие провода и потерю данных.

Устройство защиты от перенапряжения обычно устанавливается в коммуникационных структурах, системах управления технологическими процессами, распределительных щитах или других крупных промышленных системах. Меньшие версии обычно устанавливаются в подъездах с электроприводом, расположенных в офисных зданиях и жилых домах.

Techopedia объясняет устройство защиты от перенапряжения

Скачок напряжения — это кратковременный скачок напряжения, который возникает, когда скачок напряжения поддерживает более длительную интенсивность напряжения. В удлинителе, который иногда ошибочно принимают за сетевой фильтр, используется электрическая розетка с вилкой типа «папа», и он может иметь или не иметь встроенного устройства защиты от перенапряжения.Большинство удлинителей имеют четкую маркировку.

Распространенное заблуждение состоит в том, что устройства защиты от перенапряжения всегда защищают от молнии, которая может создать внезапное и повышенное электрическое давление (тысячи вольт или выше). Как правило, устройство защиты от перенапряжения имеет небольшую задержку срабатывания, но предохранитель устройства защиты от перенапряжения может перегореть во время грозового перенапряжения и отключить весь ток.

Компоненты и функции устройства защиты от перенапряжений включают:

  • Трансформатор с железным сердечником передает мощность переменного тока (AC), но не может поглощать внезапные скачки напряжения.
  • Стабилитрон защищает от общих скачков напряжения в цепи и иногда сочетается с диодом подавления переходного напряжения.
  • Если автоматический выключатель вышел из строя или перегорел предохранитель, устройство защиты от перенапряжения обеспечивает внутреннюю защиту и защищает устройство и внешние скачки напряжения.
  • Источник бесперебойного питания принимает пики с помощью фильтра нижних частот и позволяет использовать внешнее питание помимо батареи, что обеспечивает бесперебойное питание.
  • Металлооксидный варистор (MOV) имеет плавкий предохранитель и ограничивает напряжение в три-четыре раза по сравнению с обычным током.Параллельные соединения MOV увеличивают ожидаемый срок службы и увеличивают текущую пропускную способность. При воздействии множества больших переходных процессов или множества мелких переходных процессов MOV могут самоуничтожиться.

Синонимов

Ограничитель перенапряжения, устройство защиты от перенапряжения, ограничители переходных процессов

.

Добавить комментарий

Ваш адрес email не будет опубликован.
