Микроволновый датчик движения — принцип работы и установка

Умный свет, теперь довольно распространенное выражение. На деле это специальное устройство, в которое вмонтирован сенсор. Микроволновый датчик движения контролирует пространство по определенному параметру. Для выполнения данной задачи датчик подключается к электроприборам. К осветительным приборам или звуковой сигнализации. Эти приборы способны отслеживать движения, при выявлении движения, прибор реагирует по заложенной в нем программе. Размыкает контакты или подает на них напряжение.

Сфера применения этой небольшой коробочки очень обширно. Охранная сигнализация. Используется как для транспортного средства, так и для охраны дома, квартиры, офиса.

Использовании датчика для осветительных приборов: дистанционное включение и выключение света, автоматическое открывание дверей. Включение вентиляционных приборов. Надо отметить, что такие приборы устанавливают в местах, где люди не находятся долгое время. В лестничных проемах, верандах, подъездах.

Существуют разновидности датчиков: ультразвуковые, комбинированные, микроволновые, инфракрасные.

Наиболее распространенными являются микроволновые датчики движения. Основная черта таких приборов умение видеть сквозь стены. Инфракрасный датчик не сможет пробиться через гипсокартон или кирпич, а микроволновый сделает это с завидной легкостью.

Название микроволновый говорит само за себя: изменение радиочастотного поля, на которое реагирует датчик. Прибор реагирует на изменения в отражаемых частотах в контролируемой зоне. Не обязательно, чтобы объект был теплокровным, это может быть игрушка ребенка, передвигаемая дистанционно. Главное, чтобы от него отражались микроволновые излучения. Срабатывает принцип радара. Определяется не только сам объект, но и его скорость, если она не нулевая.

Преимущества использования этого датчика в производстве, в быту очевидна. Прибор включает и выключает свет, только по необходимости. Это экономит до 40% электроэнергии. Даже, если вы забудете выключить свет ваш умный прибор сделает это за вас.

Сенсоры датчиков различаются по двум параметрам:

Многофункциональность, компактность, возможность беспроводного использования делает этот прибор незаменимым помощником в производстве и в быту.

Реклама

Датчик движения. Принцип работы и классификация.

На чтение 4 мин Опубликовано

14.09.2020 Обновлено

Датчики движения применяются для фиксации проникновения на объекты или охраняемую территорию посторонних лиц. Чаще всего их применяют при построении охранных систем. Также их используют с целью автоматизации управления освещением или бытовой техникой владельцы квартир или домов при построении систем умного дома. На рынке представлено очень много различных датчиков движения. Внешне они имеют мало отличий, но по факту отличия есть.

Датчики движения классифицируют по способу установки. Различают следующие типы:

  1. Настенный.
  2. Потолочный.
  3. Скрытый.
  4. В розетке (совмещен с розеткой, умной розеткой).
  5. В видеокамере (программное исполнение).

Основные характеристики:

  • Дальность обнаружения.
  • Высота установки.
  • Пылевлагозащитная.
  • Время отключения.
  • Габариты.

Основные типы датчиков движения

Классификацией предусмотрено различие датчиков по типу применяемой в их работе длины волны. Датчики делят на:

Инфракрасные (ИК)

Чаще всего на рынке можно встретить именно эти датчики. Еще их называют пассивный инфракрасный детектор. Они не обнаруживают людей, объем, воздух и любые предметы, попадающие в поле зрения. Алгоритмы инфракрасного датчика позволяют осуществлять распознавание температуры тела, попадающего в поле его зрения. Инфракрасное излучение фокусируется на датчике особой оптической линзой, называемой линзой Френеля. Она концентрирует излучение на чувствительном полупроводниковом элементе. Температура определяемого тела должна быть выше, чем температура окружающей обстановки. Различие температур тела, попавшего в поле зрения датчика, и внешней среды способствует отклонению электрического потенциала от номинальных значений и обрабатывается чипом, установленным внутри датчика, по заранее настроенному алгоритму и инициирует запуск тревоги.

Чем больше линза в конкретно рассматриваемом устройстве, тем больше чувствительность датчика, а также шире зона его охвата. Чтобы датчик не реагировал на теплые, но статические объекты, оптическую систему делят на несколько отдельных лучей — зоны чувствительности датчика. Фиксация движения произойдет только в том случае, если подвижный объект будет пересекать последовательно более одной зоны. Передвижение с малой скоростью не всегда фиксируется датчиком.

Радиоволновые

Радиоволновой датчик движения функционирует по схожему алгоритму с ультразвуковым датчиком. Вместо звуковой частоты чип создает сверхвысокочастотное излучение, частота которого равна 2,5 ГГц. При появлении на участке распространения волны подвижного тела происходит изменение частоты и длинны волны, которое фиксируется приемником.

При этом прохождение радиоволн происходит без затруднений через не металлические конструкции. Им не мешают стены и мебель. Данный тип датчиков достаточно дорог. Их применяют для наблюдения за коммерческими крупными объектами.

Ультразвуковые (СВЧ)

В основе работы датчика движения ультразвукового типа лежит принцип звуковой локации. В них установлен специальный звуковой генератор, создающий колебания, частота которых равна от 20 до 40 Кгц. Такие звуки человек на слух не воспринимает, но, все звуковые волны, излученные источником, частично отражаются от поверхностей (часть поглощается) и возвращаются к источнику их излучения. В корпусе ультразвуковых датчиков установлен излучатель таких колебаний и микрофон, принимающий звуковой сигнал, отраженный от поверхностей.

Излучатели приемника состоят из элементов пьезокерамики.

Согласно эффекту Доплера любой объект, попадающий в зону распространения потока распространения звуковых волн, искажает интерференционную картину. Когда происходит такой эффект частота отраженного от поверхности сигнала будет другой относительно излучаемой частоты — это и вызывает сработку датчика.

Комбинированные

Достаточно дорогие. Применяются во избежание ложных тревог. В один корпус производители устанавливают ИК и радиоволновой датчик. Такое решение ценится за высокую помехоустойчивость и надежность. При таком решении достигается минимальное количество ложных срабатываний.

Детекторы движения встроенные в камеры наблюдения (программные)

Датчик движения, установленный в камерах видеонаблюдения, никогда не заменит полноценную работу классических датчиков движения. Обнаружение движения происходит камерой на программном уровне. Видеокамера анализирует поток входящей информации, например, каждый пятый кадр и сопоставляет их.

При резком изменении картинки камера понимает, что произошло движение. Такая реализация имеет место на существование, но даст больше ложных срабатываний, так как фиксацию движения камера может поймать даже при резком снижении уровня освещенности (выключение света). Настройки в камере поддаются корректировке, но это лишь частично исправляет ситуацию. Существует возможность выделения зон кадра, поиск движения в которых фиксироваться не будет. Это помогает лишь при попадании подвижного объекта в поле зрения кадра.

Типичные ошибки при установке датчиков движения

С каждым конкретным устройством в комплекте поставляется инструкция, в которой отражены технические характеристики изделия и рекомендуемые данные (схема) для установки датчика.

Наиболее частые ошибки при установке:

  1. Не соблюдение требуемой высоты установки датчика. Пренебрежение данным параметром сильно сужает поле зрения прибора, вплоть до невозможности обнаружения движения.
  2. Не учитывается тип пылевлагозащиты по стандартам IP. Не защищенный от влаги датчик устанавливается на улице или во влажном помещении.
  3. Не соблюдается температурный режим работы. Как следствие запотевание линзы, либо чувствительного элемента, что приводит к ложным срабатываниям или выходу датчика из строя.

Микроволновый датчик. Мой опыт | СамЭлектрик.ру

#самэлектрик

Микроволновый датчик. Мой опыт

Сегодня публикую статью про датчик движения микроволновый TDM ДДМ-01, который я недавно устанавливал. Датчик движения позиционируется как сенсор для включения света, но применений ему множество. В частности, в охранных системах.

У меня с десяток статей по темам, которые касаются датчиков движения, сразу даю ссылку. Рекомендую ознакомиться с этими статьями.

Как всегда, выкладываю всю информацию, фото, инструкции по теме.

Внимание! Датчик является источником сильной электромагнитной радиации! Как от этого защититься — смотрите мою статью Как защититься от излучения Wi-Fi сигнала.

Принцип работы микроволнового датчика движения.

В отличие от инфракрасного датчика, где сигналом на включение является изменение тепловой обстановки, у микроволнового датчика принцип работы совсем другой. Как следует из названия, этот датчик реагирует на изменение радиочастотного (микроволнового, СВЧ) поля, которое сам и генерирует.

Микроволновый датчик движения ДДМ-01 излучает высокочастотные электромагнитные волны с частотой 5,8 ГГц или около того. Затем датчик реагирует на изменения в отражаемых волнах, которые могут вызваться перемещением объектов в контролируемой зоне. Причем, объект может быть не только теплокровным, живым, но и вообще любым. Главное – чтобы от него отражались радиоволны. А на таких частотах они отражаются от любого предмета, хоть и немного по-разному.

Используется принцип радиолокации, или радара, при котором объект не только обнаруживается ( в данном случае в этом нет необходимости), но и вычисляется его важнейшая характеристика – скорость. А если скорость не равна нулю, то объект движется, а если движется, то датчик срабатывает! Это называется эффект Допплера.

Кто не знает, что это такое, вспомните, как меняется звук гоночного автомобиля, когда он проезжает мимо вас. Хотя скорость автомобиля не меняется, однако, звук меняется значительно. На основе измерения разности исходной и конечной частот можно по формуле точно высчитать, с какой скоростью движется автомобиль. Или любой другой объект.
Эффектом Допплера пользуются и в ГИБДД, и в радиолокации, и в быту)

Датчик определяет движения объекта, как на приближение, так и на удаление. Причем, как показала практика, приближение прямо к датчику даёт бОльший эффект в смысле обнаружения, чем прохождение рядом. Опять же, “виноват” эффект Допплера, я писал выше, почему так происходит. Но всё это – весьма условно, о реальной зоне обнаружения будет сказано ниже.

Я изучал этот предмет почти 20 лет назад, немного подзабыл, и “путаюсь в показаниях”. Знатоки радиолокации и распространения радиоволн  – прошу в комментарии.

Характеристики датчика ДДМ-01

Приведу, что написано на упаковке датчика:

Яндекс.ДиректЗарабатывай на написании статейСвой интернет-магазин уже сегодня18+

Яндекс.ДиректЗарабатывай на написании статейСвой интернет-магазин уже сегодня18+

Основные достоинства датчика ДДМ-01

Это в основном реклама, а вот и технические характеристики:

Микроволновый датчик. Мой опыт

Технические характеристики Датчика движения ДДМ-01

Тут в принципе те же параметры, что и у обычного инфракрасного датчика, только отличаются пункты, которые зависят от принципа действия.

Вот шильдик датчика, с его параметрами:

Микроволновый датчик. Мой опыт

Датчик TDM Electric ДДМ-01. Наклейка на корпусе

Существует разновидность датчика – ДДМ-02. Эта модель отличается лишь конструкцией.

Более подробно по характеристикам, принципу действия, установке и подключению можно узнать в инструкции к датчику ДДМ-01 и ДДМ-02, которую можно будет скачать в конце статьи.

Какой датчик лучше – инфракрасный или микроволновый? Сравнение.

Самое главное отличие микроволновых датчиков от распространенных инфракрасных – то, что они могут видеть “сквозь” любые препятствия. Разумеется, разные препятствия вносят разное затухание, но всё же – инфракрасный не увидит движения сквозь гипсокартон, и тем более через кирпич. А микроволновый – легко!

У этой особенности есть и плюсы, и минусы. Плюс в том, что СВЧ-датчик можно спрятать за стену, за угол, на чердак, в полом потолке, и при этом он абсолютно не будет портить своим присутствием интерьер.

В реальности этот плюс может превратиться в минус, и будут ложные, ненужные срабатывания.

Например, вы поставили датчик в прихожей, направив его через стену на улицу. Идея – датчик в тепле и сухости, но включает свет, когда к крыльцу подходит человек. Однако, датчик будет реагировать и тогда, когда хозяин ходит по прихожей – в это время на улице будет включаться свет, хотя там никого не будет.

У такого варианта есть существенный плюс – датчик находится в помещении (например, в потолке тамбура), а свет включается на улице. Никакой вандал его не достанет и не отключит.

Подписывайся, и читай статью дальше:

Еще плюс СВЧ датчика – его работа никак не зависит от температуры окружающей среды и объекта. А инфракрасный работает неуверенно, если температура воздуха и объекта близки.

Устройство датчика ТДМ ДДМ-01

Лучше один раз увидеть, чем 100 раз прочитать. Именно поэтому я всегда стараюсь снабдить свои статьи большим количеством реальных фотографий.

Вскрываем корпус датчика. Как обычно, такие устройства собираются защелками и парой шурупов.

Микроволновый датчик. Мой опыт

Схема микроволнового датчика движения. Внутренний вид.

Вот эта антеннка посередине – это как раз и есть тот самый излучающий и принимающий элемент.

Вид с другого ракурса, на силовое реле. Именно это реле выгорает, если неправильно подключить датчик:

Микроволновый датчик. Мой опыт

Схема микроволнового датчика. Реле для включения освещения

На СВЧ-модуль, как видно на фото, приходит всего три проводочка. Видимо, этого вполне хватает для его функционирования. Поднимаем модуль,

Микроволновый датчик. Мой опыт

СВЧ-модуль микроволнового датчика движения

и видим под ним конденсатор схемы питания. На самом СВЧ-модуле никаких надписей нет, кроме даты вверху.

Фото печатной платы со стороны пайки:

Микроволновый датчик. Мой опыт

Электрическая схема микроволнового датчика движения, вид со стороны пайки

Пример установки

Расскажу, как я устанавливал такой датчик. Во-первых,

Схема подключения

Схема подключения указана на корпусе датчика:

Микроволновый датчик. Мой опыт

Схема подключения на корпусе датчика

Белым по белому плохо видно, поэтому я нарисовал такую схему:

Микроволновый датчик. Мой опыт

Схема подключения микроволнового датчика движения ТДМ ДДМ-01

Как видно из схемы подключения, она абсолютно соответствует схеме подключения обычного инфракрасного датчика движения – общий ноль, фаза вход и фаза выход. Ссылка в начале статьи.

Цвета проводов непринципиальны, но я привязался к расцветке проводов, которые указаны в инструкции (руководство по эксплуатации можно скачать в конце статьи) для датчика ДДМ-02.

Установка на стену

Передо мной стояла задача поставить датчик над потолком на стену в кладовке. Датчик стоит в углу, правая стена – коридор, левая – спальня, а справа в метре – стена соседской квартиры:

Микроволновый датчик. Мой опыт

Установка микроволнового датчика в кладовке. Процесс монтажа

Вместо лампочки, как на схеме, у меня подключен блок питания на 12 В постоянного тока, от которого питаются светодиодные лампочки.

По таким блокам питания и как они подключаются для питания светодиодной ленты, рекомендую мою статью.

Лампочки удобны тем, что имеют распространенный цоколь для галогенок G4, и могут применяться там, где раньше стояли галогенки.

Микроволновый датчик. Мой опыт

Светодиодные лампочки, включаются от датчика движения через блок питания

Все подключения я делал с помощью клемм Ваго, это быстро, просто и удобно. Защищена вся эта схема автоматом на 6 А.

Вот фото процесса монтажа поближе:

Микроволновый датчик. Мой опыт

Подключение системы на основе ДДМ

Микроволновый датчик. Мой опыт

Подключение блока питания. Клеммы

Микроволновый датчик. Мой опыт

Подключение в распределительной коробке с помощью клемм Ваго

Как видно, коробка оказалась тесновата для такого количества подключений. Правда, тут ещё есть и подключение светильника на 220В, который включается независимо, от обычного выключателя:

Микроволновый датчик. Мой опыт

Система освещения на основе микроволнового датчика движения

Светодиодные лампочки служат для дежурного освещения, когда кто-то проходит мимо. Свет при этом включается не только в кладовке, но и в соседнем коридоре, в котором постоянно оживленный трафик.

А светильник включают, когда нужен хороший свет в помещении.

Конечный вид всей конструкции выглядит так:

Микроволновый датчик. Мой опыт

Расположение элементов системы освещения

Настройка зоны обнаружения

Казалось бы, такой простой вопрос не должен вызвать проблем.

В инструкции всё ясно-понятно:

Микроволновый датчик. Мой опыт

Зона обнаружения, вид сбоку и сверху, инструкция к ДДМ-01.

Однако, гладко только на бумаге. Оказывается, что датчик “видит” движение не только впереди, как показано в инструкции но и сзади. Правда, чувствительность сзади примерно в 2 раза ниже, но всё же, в планы хозяев квартиры не входит, чтобы в коридоре включался свет, когда они встают с кровать в спальне.

Кроме того, как я уже говорил, в 1 метре находится соседская стена (полтора кирпича, на минуточку!). И когда сосед ночью идёт попить водички, в коридоре также может включиться свет!

Эту функцию можно использовать в шпионских целях 😉

Было много всего перепробовано для экранирования, например, пластина из жести и алюминиевая фольга:

Микроволновый датчик. Мой опыт

Настройка зоны обнаружения

Однако, к особому эффекту это не привело. В результате таких манипуляций диаграмма обнаружения изменялась, но совершенно непредсказуемо. Видимо, влияли многочисленные переотражения от металла в этом месте – от экранов, от блока питания, металлических профилей гипсокартонных стен, и экранирование с целью скорректировать диаграмму ни к чему определенному не привело.

В результате, остановились на выборе ориентации датчика в пространстве, и на уменьшении чувствительности до оптимального порога (примерно 30% – вполне хватило для заявленной цели!).

Вред от микроволновых датчиков

Скажу сразу, всё, что я пишу в данном разделе – ещё до конца не изучено. И вред относителен всегда. Например, съесть пережаренный окорочок, возможно, гораздо канцерогенней, чем прожить год рядом с вышкой мобильной связи.

Об относительности я также пишу в статье про то, как можно в экономии электроэнергии доходить до маразма.

Для начала, напомню, что все мы пронизываемся СВЧ электромагнитными излучениями с частотами более 1ГГц. И то, что ДДМ излучает сигнал с мощностью 0,01 Вт, может вызвать закономерные опасения.

10мВт (0,01Вт) – это много или мало?

Самый опасный источник СВЧ-излучения у нас в квартирах – это СВЧ-печка (микроволновка). Мощность её излучения – порядка 1000 Вт! И лучший способ уберечься – включать её пореже, и на время работы находиться на расстоянии.

Если сравнивать с сотовым телефоном, у которого мощность может доходить до 1 Вт, то это ничтожно мало, разница в 100 раз. Особенно, если учесть, что телефон мы сами подносим вплотную к голове, а микроволновый датчик находится на расстоянии нескольких метров. А ведь мощность уменьшается обратно пропорционально квадрату расстояния.

Я, чтобы уменьшить вред от сотового, делаю просто – при вызове абонента не подношу телефон к уху в течение 5 секунд, ведь всё равно на набор номера, дозвон и реакцию абонента уходит время. А как раз в течение этих 5 секунд телефон связывается в вышкой на максимальной мощности, и только потом уменьшает мощность до оптимальной.

Другой вред – Wi-Fi роутеры, которые излучают для нас “сигнал интернета” повсеместно. У них мощность порядка 0,1 Вт, что в 10 раз больше, чем от датчика ДДМ. А ведь, устройства, на которые “работает” роутер, являются тоже передатчиками – ведь они не только принимают, но и передают сигнал на роутер!

Я живу в многоэтажке, и если запустить поиск доступных точек доступа, то их окажется не менее 10! А это всё – СВЧ-передатчики! Как они действуют, никто не догадывается? Поэтому я убрал роутер из жилой комнаты, где стоит системный блок, в прихожую. Сигнала вполне хватает для уверенного приема в самой дальней точке квартиры. И даже на полтора этажа ниже!

Кроме того, вред от СВЧ-датчика нивелируется высокой частотой, благодаря которой вся мощность поглощается в верхнем слое кожи и в организм не приникает. Впрочем, слова “мощность поглощается” – очень громкие, поскольку мощность ничтожна.

В заключении приведу табличку, где сведены все данные по СВЧ-мощностям:

СВЧ печьТелефонWi-FIдатчик ДДММощность, Вт100010,10,01Частота, ГГц2,451,82,45,6

По микроволновке стоит сказать, что её мощность компенсируется экранировкой и малым временем воздействия (несколько минут в день).

Инструкция к датчику ДДМ-01 и ДДМ-02

Обещанная инструкция (Руководство по эксплуатации и паспорт) к микроволновому датчику движения ТДМ ДДМ-01 и ДДМ-02.

Скачать инструкцию с Гугл-диска.

Также выкладываю инструкцию и руководство по эксплуатации на аналогичный датчик фирмы F&F ЕвроАвтоматика (Беларусь). Хотя, есть подозрение, что оба датчика делают на одном китайском заводе.

Скачать инструкцию на микроволновый датчик F&F DRM-01 с Гугл-диска.

Где купить

Среди отрицательных свойств микроволновых датчиков называют и высокую цену. Действительно, по сравнению в обычным он стоит примерно в 2-3 раза дороже. Кроме того, ассортимент таких датчиков очень узок, а в некоторых городах вообще датчики ДДМ купить крайне проблематично.

Предлагаю выход – покупать такие датчики в Китае, на АлиЭкспресс.

Просьба к соратникам!

Поскольку практической информации в интернете по таким датчикам крайне мало, просьба делиться опытом по установке, настройке и эксплуатации. Жду отзывов и вопросов в комментариях!

Полная версия статьи с обсуждением — https://samelectric.ru/lamp-osveshhenie/mikrovolnovyj-datchik-dvizheniya-printsip-raboty-i-ustanovka.html

Мои статьи про разные датчики:

Микроволновый датчик движения: устройство и принцип работы

Все современные дома в настоящий момент оснащены охранными датчиками. Ведь все знают, что продуктивная система охраны может целиком уберечь любой квартиру или дом. Как лишь вы устанавливаете охранное устройство в собственном доме – вам больше не о чем волноваться. Все угрозы можно не допустить, если заранее побеспокоиться о этом.

Покупка нового квартиры или дома у большинства создаёт необходимость обращаться к охранным фирмам для здачи объекта под охрану. Либо же человек может решить  создавать независимую охранную систему собственного жилого помещения.

Так одним из первых шагов в обеспечении безопасности собственного дома считается установка датчиков нахождения движения в помещении. Так датчики на движение способны детектировать наличие тела человека в помещении. Кстати, если вас интересует микроволновый датчик движения, переходите на сайт ekfgroup.com.

К примеру, вы ушли из дому и включили охранную сигнализацию. Так при любом проникновении в ваш дом сторонних людей – вы быстро будете оповещены про это. Данные устройства могут включать звуковую сирену, подавать сигнал тревоги охранной фирме, отправлять SMS на телефоны мобильные хозяев, подавать сигнал для включения света по всему дому, подавать сигнал для начала записи систем наблюдения.

Аналогичным образом, охранные датчики и централь сигнализации для охраны способны выполнять большое количество действий при тревоге. Владелец дома сам решает, какие действие системы он желал бы использовать для собственного имущества.

Это же касается и датчиков разбития стекла. Современные датчики разбития способны ответить на любое проникновение в пространство помещения через окна путем их разбития, либо же проникновение и взлом стеклянных шкафов с ценными предметами. О подобных действиях преступников узнать можно быстро при помощи современных охранных извещателей.

В наше время на рынке охраны и безопасности представлен очень большой подбор очень разных устройств охраны и защиты. Любой человек имеет возможность приобрести необходимое ему оборудование и ощущать себя защищенным.

Создание домашнего уюта и комфорта может быть нарушено действиями воров и преступников. Но с ними всегда можно справиться, отпугнув их демонстрируя защитная степень объекта. Не жадничайте на приобретение охранных устройств надеясь, что такого род беды вас не зацепят. Все мы живём на одной земля, в одном обществе, в которых есть всевозможные категории людей.

Не имеет значение объект, какого типа вы желаете уберечь: то ли малогабаритную квартиру, дом, дачу или же большие офисы, заводы или открытые территории, охранные датчики прекрасно выполняют собственный функционал.



Как работают детекторы движения?

Перейти в разделТипы датчиковНужен ли он? Как выбратьКак установитьДругое применение Датчики движения

являются жизненно важными компонентами любой системы домашней безопасности. Однако выбор правильного детектора движения может быть сложной задачей. Вот и мы.

Изучив это руководство, вы узнаете свои ИК-датчики по микроволновым датчикам, почему не рекомендуется размещать датчики рядом с вентиляционными отверстиями и как использовать датчики не только для обеспечения безопасности.Обладая всей этой информацией, вы сможете выбрать и установить идеальные датчики в своем доме.

Как работают датчики движения?

Как следует из названия, детекторы движения — это особые типы датчиков, которые предупреждают вас, если они обнаруживают какое-либо движение в помещениях, которые они настроены отслеживать. На самом деле существует несколько типов детекторов движения, каждый из которых работает по своему принципу. Двумя наиболее распространенными являются пассивные инфракрасные (PIR) датчики и микроволновые датчики.

К вашему сведению: Самуэль Баньо разработал первый детектор движения в 1940-х годах. Багно использовал то, что он узнал о радарах во время Второй мировой войны, чтобы создать то, что он назвал «новым типом охранной сигнализации». 1

Узнайте, какие датчики движения подходят для вашего дома, с Гейбом Тернером, главным редактором Security.org.

Пассивные инфракрасные датчики

Инфракрасные датчики работают, собирая инфракрасный свет, часть электромагнитного спектра, которую человеческий глаз не видит.Сам детектор содержит два отдельных датчика, каждый из которых изготовлен из специального материала, чувствительного к инфракрасному свету. Эти датчики размещены за линзой в герметичном металлическом корпусе. Корпус предотвращает воздействие шума, температуры и влажности на датчики.

Один из двух датчиков считывает температуру окружающей среды в помещении, которое контролирует детектор. Другими словами, он создает картину того, как пространство выглядит в обычных условиях. Второй датчик обнаруживает любые резкие перепады температуры в помещении.Любая разница между тем, что «видят» эти два датчика, создает импульс, сигнализирующий о «движении».

Одним из следствий этого процесса является то, что детекторы PIR могут обнаруживать только быстрое движение, изменения температуры, которые происходят достаточно быстро, чтобы создать разницу между тем, что видят два датчика.

Линзы на многих из этих детекторов движения разбиты на сегменты. Сегменты позволяют сосредоточиться на одних областях пространства и игнорировать другие. В результате вы можете настроить детекторы так, чтобы они игнорировали определенные типы движения или движения в определенных зонах.

Другими словами, детекторы с сегментацией будут предупреждать вас, если в доме есть злоумышленник, но не если ваша кошка случайно прогуливается по вашей гостиной. 2 Это качество делает настраиваемые детекторы движения отличным дополнением к системам безопасности, подходящим для домашних животных.

eufy Motion Detector

СВЧ-датчики

Второй распространенный тип детекторов движения использует микроволны для считывания пространства и обнаружения движения. Эти детекторы постоянно излучают микроволны, которые ударяют по объектам и отражаются обратно к датчику.Датчик измеряет частоту отражения этих объектов, что позволяет точно определить, как далеко они находятся. Если что-то движется, это движение изменяет скорость отражения объекта, что регистрируется как движение.

Двойные датчики

Наконец, вы можете приобрести детекторы, в которых используются оба типа технологий: инфракрасное излучение и микроволновое излучение. Преимущество датчиков с двойной технологией заключается в том, что они проверяют друг друга. Оба датчика должны обнаружить движение до того, как детектор зафиксирует это движение. Этот метод проверки помогает предотвратить ложные срабатывания.

Другие типы детекторов движения

Это еще несколько типов детекторов движения, которые не так популярны, как инфракрасные и микроволновые детекторы:

  • Ультразвуковые датчики : Ультразвуковые датчики работают по тому же основному принципу, что и микроволновые датчики. Однако вместо того, чтобы отражать микроволны от объектов, эти датчики используют ультразвуковые звуковые волны.3
  • Датчики вибрации : Эти устройства работают, обнаруживая небольшие вибрации, которые люди производят, когда они проходят через пространство.
  • Томографические датчики : Томографические датчики — относительно новый вид детекторов движения. Вместо одного датчика в томографических детекторах движения используется несколько узлов, размещенных в пространстве. Эти узлы взаимодействуют друг с другом. Когда что-то попадает в поле между ними, это нарушает связи, сигнализируя о движении. Томографические датчики можно полностью скрыть, потому что они не зависят от прямой видимости, как другие датчики. Еще одно преимущество состоит в том, что, поскольку они используют радиоволны, томографические датчики могут работать сквозь стены.4
  • Датчики пространственного отражения : Как и датчики PIR, эти датчики работают с инфракрасным светом. Однако, в то время как детекторы PIR пассивны, собирают инфракрасный свет, зональные отражающие датчики активны, такие как микроволновые или ультразвуковые детекторы. Они излучают импульсы инфракрасного света и измеряют скорость, с которой этот свет отражается от объектов.

БОЛЬШЕ, КОТОРОЕ ВЫ ЗНАЕТЕ: Томографические датчики движения работают через стены, поскольку они полагаются на радиоволны.В результате такие детекторы могут покрывать большие площади и прятаться за объектами или внутри стен.

Зачем мне детектор движения?

Спросить, нужен ли вам датчик движения, все равно что спросить, нужна ли вам система домашней безопасности. Если вы хотите защитить свой дом от злоумышленников, ответ всегда будет положительным. Системы безопасности нужны даже в квартирах!

Вы можете использовать датчики движения разными способами, но в основном они используются в качестве устройств безопасности.Очевидно, они немедленно предупреждают вас, если в вашем доме находится кто-то, кого быть не должно. Когда они вас предупредят, вы можете обратиться за помощью в службы экстренной помощи.

Еще лучше, если вы добавили профессиональный мониторинг в свою систему безопасности, вам вообще не придется беспокоиться о своих датчиках. Детекторы движения отправляют оповещения в службу мониторинга, которая вызывает для вас службы экстренной помощи.

Фактически, если вы приобретете датчики движения как часть более крупной системы домашней безопасности, вы обнаружите, что они отлично работают в сочетании с другими компонентами.Например, вы можете настроить датчик движения на включение света или тревоги. Ничто так не пугает грабителей, как мигалки и сирены. Кроме того, вы можете настроить свои детекторы на запуск видеопотока и записи, чтобы вы могли точно видеть, кто крадется в вашей гостиной.

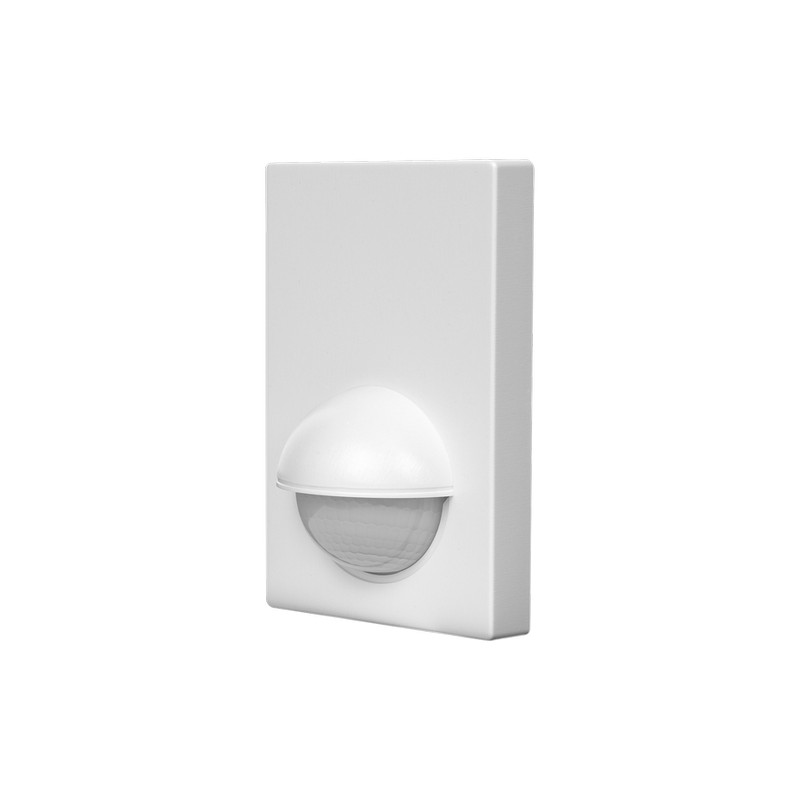

Датчик движения

Выбор датчика движения

На рынке представлены различные датчики движения, и выбрать один из них может быть непросто. Чтобы помочь вам принять решение, обратите внимание на следующие факторы:

  • Совместимость систем безопасности : Многие из лучших домашних систем безопасности предлагают пакеты, включающие датчики движения.Если вы приобретете все компоненты безопасности вместе, вам не придется беспокоиться о совместимости. Однако, если вы приобретаете детекторы движения отдельно, вы должны убедиться, что они без проблем работают с другими вашими компонентами, такими как домашние камеры безопасности, видеодомофоны, умные замки, датчики движения и дверные датчики.
  • Уровни чувствительности : Если у вас есть домашнее животное, возможно, у вас уже есть система безопасности, подходящая для домашних животных. Вам также понадобятся детекторы движения, подходящие для домашних животных.Ищите детекторы, которые могут отличить людей от животных. Большинство из них могут быть настроены так, чтобы игнорировать движение существ с определенным весом.
  • Интеграция умного дома : пытаетесь ли вы превратить свой дом в умный дом или просто используете смартфон, ищите датчики движения, которые хорошо работают с выбранной вами платформой. Таким образом, вы можете включать и выключать детекторы одним своим голосом.
  • Тип датчика : Некоторые типы датчиков могут быть лучше для вашей конкретной домашней ситуации.Если, например, у вас есть небольшие комнаты с большим количеством каналов отопления, вы можете отказаться от детекторов PIR. Вам не нужны ложные срабатывания каждый раз, когда начинается жара. Кроме того, если вы живете недалеко от аэропорта, вы можете держаться подальше от датчиков вибрации.
  • Приложение : у вас должна быть возможность полностью контролировать свои детекторы через мобильное приложение.
  • Цена : Диапазон цен на детекторы движения составляет от 30 до 50 долларов, в зависимости от характеристик детекторов.

Установка детектора движения

После того, как вы выбрали подходящие датчики движения, самое время их установить.

  1. Распакуйте детектор движения .

    Все устройства уникальны, и вам необходимо ознакомиться с ними, прежде чем устанавливать. Начните процесс установки, вынув устройство из упаковки, проверив детали и прочитав инструкции.

  2. Решите, где разместить детектор .

    Определитесь с лучшими местами для установки ваших детекторов. При этом следует иметь в виду следующее:

    • Детекторы движения наиболее эффективны, когда они размещаются напротив точек входа.
    • Если у вас всего несколько детекторов, начните с их стратегического размещения в узких точках, соединяющих большие пространства вашего дома.
    • Разместите детекторы там, где, по вашему мнению, наиболее вероятно проникновение злоумышленника.
    • Подумайте, по каким стенам грабители с большей вероятностью пройдут.
    • Углы — идеальное место для детектора, потому что они позволяют одному детектору контролировать большую площадь.
    • Размещение извещателя высоко на стене также улучшает зону охвата.Кроме того, размещение детекторов движения наверху затрудняет взлом или кражу злоумышленником.
    • Не размещайте датчики над крупными предметами мебели или выступами, поскольку они могут блокировать способность датчиков обнаруживать движение.
    • Если вы используете датчики PIR, размещайте их на расстоянии не менее 10–15 футов от вентиляционных отверстий, так как вентиляционные отверстия могут исказить способность датчиков улавливать движение.
  3. Установите детектор .

    Обычно вы устанавливаете датчик движения с помощью клея или винтов.

    Чтобы установить детектор с клеем, выполните следующие действия:

    • Выберите место для установки детектора.
    • Отметьте пятно карандашом.
    • Снимите клейкую защиту.
    • Прижмите клей к стене.
    • Если датчик регулируемый, убедитесь, что он направлен к центру области, которую он будет контролировать.

    Для крепления извещателя винтами:

    • Выберите место для установки детектора.
    • Отметьте стену или потолок, где вы планируете разместить детектор.
    • Отделите извещатель от основания.
    • Используйте винты и отвертку, чтобы прикрепить основание к стене или потолку.
    • Снова подключите извещатель к его базе.
    • Если вы можете настроить датчик, направьте его на середину зоны наблюдения.
  4. Подключите детектор к вашей системе .

    Следуйте инструкциям вашего устройства, а также инструкциям, прилагаемым к вашей домашней системе безопасности, чтобы убедиться, что ваши датчики движения правильно работают с другими компонентами вашей системы.Убедитесь, что вы можете включать и выключать детекторы с помощью концентратора безопасности и мобильного устройства.

  5. Настройте чувствительность детектора .

    Важно правильно настроить чувствительность детектора движения. В противном случае вы получите множество ложных срабатываний. Для регулировки чувствительности:

    • Найдите шкалу чувствительности детектора.
    • Переместите этот диск в среднее положение между минимумом и максимумом.
    • Чтобы проверить, улавливает ли датчик движение человека, пройдите через зону наблюдения.
    • Если детектор не регистрирует ваше движение, переместите настройку к максимальному концу шкалы и повторите тест.
    • Если датчик регистрирует ваше движение, оставьте циферблат на месте.
    • Если вы получаете ложные предупреждения, переместите шкалу в сторону минимума и снова проверьте устройство, чтобы убедиться, что оно все еще улавливает движение человека.
  6. Уход за датчиком .

    Держите датчик движения в форме, чтобы он мог обнаружить злоумышленников. Для правильного ухода:

    • Очистите линзу . Датчик должен быть герметично закрыт в металлическом корпусе, чтобы не беспокоиться о собирании пыли. Однако пыль на объективе ограничивает то, что датчик может видеть. Каждые два месяца используйте чистую сухую ткань для удаления любого материала, который мог скопиться на линзах.
    • Не красить . Всегда снимайте детектор перед покраской. Как и пыль, брызги краски на линзе могут помешать детектору выполнять свою работу должным образом.
    • Поменять батарейки . Если в ваших устройствах используются батареи, вам следует менять их раз в год.

Другие области применения ваших детекторов движения

Хотя первая задача детектора движения — защитить ваш дом, вы можете использовать эти устройства и для ряда других задач.

Домашнее использование

Вот несколько способов использования детектора движения, чтобы облегчить себе жизнь дома:

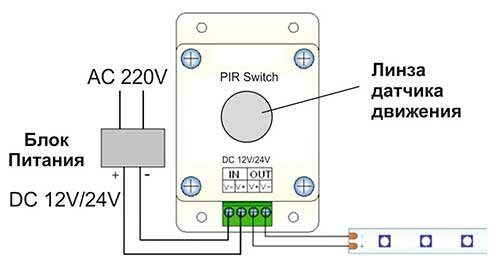

  • Активация света : Подключите свет в своем доме к детекторам движения, и вам больше не придется беспокоиться о том, чтобы снова споткнуться в темноте. Это часть процесса, называемого домашней автоматизацией.
  • Уведомление гостя : Друзья придут на вечер? Ваш датчик движения может сообщить вам об этом в любое время, когда появится кто-то новый, чтобы вы могли поприветствовать его у двери.
  • Наблюдение за детьми : Установите датчик движения в комнате вашего малыша, чтобы вы знали, встали ли они с постели. Детекторы движения также отлично подходят для обнаружения подростков, выскользнувших из дома или поздно вернувшихся домой.
  • Мониторинг домашних животных : Установите датчик движения у задней двери, и он сообщит вам, когда ваш щенок будет готов вернуться внутрь.Подключите его к автоматической дверце для собаки, и вам даже не придется вставать, чтобы впустить его.
  • Экономия энергии : Установите датчик движения у двери и подключите его к интеллектуальному термостату. Затем, каждый раз, когда вы выходите на улицу, датчик может повышать или понижать температуру, пока вы не вернетесь.

Использование в бизнесе

Компании также могут извлечь выгоду из детекторов движения. Помимо предотвращения вторжений, датчики движения можно использовать в бизнесе:

  • Наблюдение за персоналом : Хотите, чтобы неуполномоченные сотрудники не попали в зоны ограниченного доступа? Установите датчик движения, который может отправлять вам оповещения каждый раз, когда кто-то приближается к складскому помещению.
  • Изготовление автоматических дверей : Приветствуйте своих клиентов, прикрепив датчики движения к входной двери. Как только кто-то подходит, перед ними открывается дверь.
  • Включение света : Установите датчик движения перед полками с продуктами, и они будут загораться каждый раз, когда покупатель подходит. Вы не только привлечете внимание к своей продукции, но и сэкономите деньги, поскольку свет будет включаться только тогда, когда это необходимо.
Система «Кенгуру» — установка датчиков движения

Резюме

Если вы покупаете полную систему домашней безопасности или просто добавляете дополнительные компоненты, датчики движения — отличное вложение.

Однако это не универсальные устройства. Тщательно подумайте о своих потребностях, прежде чем покупать детекторы. Найдите время, чтобы изучить продукты на рынке. Установите детекторы там, где они заметят любого, кто пытается проникнуть в ваш дом.

В конечном итоге вам будет легче, зная, что эти устройства выполняют свою работу.

Часто задаваемые вопросы

Остались вопросы по датчикам движения? Мы нашли время, чтобы ответить на некоторые из них.

  • Как работают детекторы движения? Детекторы движения

    сообщат вам, если они заметят какое-либо движение в зоне, которую вы настроили для их наблюдения. Однако существует несколько видов детекторов, и каждый работает по своему принципу.

    • Пассивные инфракрасные датчики : ИК-датчики работают, обнаруживая изменения температуры в помещении. Внезапное повышение температуры регистрируется как движение. Другими словами, эти датчики обнаружения движения обнаруживают инфракрасную энергию от движущихся объектов.
    • Микроволновые датчики : Еще один популярный тип детекторов движения, микроволновые датчики бомбардируют область микроволнами и измеряют скорость отражения. Изменение скорости указывает на движение.
    • Ультразвуковые датчики : Датчик этого типа работает так же, как датчик СВЧ, но он использует ультразвуковые (звуковые) волны, а не микроволны.
    • Датчики поверхностного отражения : Как микроволновые и ультразвуковые датчики, датчики поверхностного отражения являются активными датчиками.Вместо микроволн или звука они отражают инфракрасный свет от предметов.
    • Датчики вибрации : Датчики вибрации предупреждают вас, если они обнаруживают вибрацию в зоне наблюдения.
    • Томографические датчики : относительно новый тип метода обнаружения, томографические датчики устанавливаются по всей территории и связаны друг с другом. Любое движение нарушает ссылки.
  • Как вы активируете детектор движения?

    Вы запускаете детектор движения, двигаясь перед ним.Однако самые сложные детекторы могут быть настроены на обнаружение одного движения, а не другого.

    Вы можете настроить линзы датчика PIR, например, чтобы улавливать движение в определенных областях. Кроме того, у большинства детекторов движения есть шкалы, позволяющие устанавливать уровень их чувствительности. С помощью этой функции вы можете заставить свои детекторы игнорировать ваших питомцев.

  • Сможете ли вы обмануть детектор движения?

    Вы можете обмануть детектор движения.Например, датчик PIR измеряет изменения инфракрасного света. Если вы поднимете температуру в комнате до достаточно высокого уровня, все будет излучать одинаковый уровень излучения, и датчик не сможет обнаружить эти изменения. Если вы двигаетесь достаточно медленно, вы можете накрыть датчики бумагой или картоном, чтобы они не «видели» движение.

    Однако ни один из этих методов не работает в 100% случаев. Все они требуют уровня точности, недоступного человеческому телу.

  • Может ли свет активировать детектор движения?

    Свет может активировать детектор движения.Если в детекторе используются датчики на основе света, такие как датчики PIR или поверхностные отражающие датчики, включение света вызывает быстрое изменение электромагнитного спектра, считываемого датчиками. Это изменение может быть зарегистрировано как движение.

микроволновая печь_сенсор_sku__sen0192-DFRobot

  • ДОМ
  • СООБЩЕСТВО
  • ФОРУМ
  • БЛОГ
  • ОБРАЗОВАНИЕ
ДОМ ФОРУМ БЛОГ
  • Контроллер
    • DFR0010 Arduino Nano 328
    • DFR0136 Сервоконтроллер Flyduino-A 12
    • DFR0225 Romeo V2-Все в одном контроллере R3
    • Arduino_Common_Controller_Selection_Guide
  • DFR0182 Беспроводной геймпад V2. 0
  • DFR0100 Комплект для начинающих DFRduino для Arduino V3
  • DFR0267 Блуно
  • DFR0282 Жук
  • DFR0283 Мечтатель клен V1.0
  • DFR0296 Блуно Нано
  • DFR0302 MiniQ 2WD Plus
  • DFR0304 Беспроводной геймпад BLE V2
  • DFR0305 RoMeo BLE
  • DFR0351 Romeo BLE mini V2.0
  • DFR0306 Блуно Мега 1280
  • DFR0321 Узел Wido-WIFI IoT
  • DFR0323 Блуно Мега 2560
  • DFR0329 Блуно М3
  • DFR0339 Жук Блуно
  • DFR0343 Контроллер с низким энергопотреблением UHex
  • DFR0355 SIM808 с материнской платой Leonardo
  • DFR0392 DFRduino M0 материнская плата, совместимая с Arduino
  • DFR0398 Контроллер роботов Romeo BLE Quad
  • DFR0416 Bluno M0 Материнская плата
  • DFR0575 Жук ESP32
  • DFR0133 X-Board
  • DFR0162 X-Board V2
  • DFR0428 3. 5-дюймовый сенсорный TFT-экран для Raspberry Pi
  • DFR0494 Raspberry Pi ШАПКА ИБП
  • DFR0514 DFR0603 IIC 16X2 RGB LCD KeyPad HAT V1.0
  • DFR0524 5.5 HDMI OLED-дисплей с емкостным сенсорным экраном V2.0
  • DFR0550 5-дюймовый TFT-дисплей с сенсорным экраном V1.0
  • DFR0591 модуль дисплея raspberry pi e-ink V1.0
  • DFR0592 Драйвер двигателя постоянного тока HAT
  • DFR0604 HAT расширения ввода-вывода для Pi zero V1.0
  • DFR0566 Шляпа расширения ввода-вывода для Raspberry Pi
  • DFR0528 Шляпа ИБП для Raspberry Pi Zero
  • DFR0331 Romeo для контроллера Edison
  • DFR0453 DFRobot CurieNano — мини-плата Genuino Arduino 101
  • TEL0110 CurieCore Intel® Curie Neuron Module
  • DFR0478 Микроконтроллер FireBeetle ESP32 IOT (V3.0) с поддержкой Wi-Fi и Bluetooth
  • DFR0483 FireBeetle Covers-Gravity I O Expansion Shield
  • FireBeetle Covers-24 × 8 светодиодная матрица
  • TEL0121 FireBeetle Covers-LoRa Radio 433 МГц
  • TEL0122 FireBeetle Covers-LoRa Radio 915 МГц
  • TEL0125 FireBeetle охватывает LoRa Radio 868MHz
  • DFR0489 FireBeetle ESP8266 Микроконтроллер IOT
  • DFR0492 FireBeetle Board-328P с BLE4.1
  • DFR0498 FireBeetle Covers-Camera & Audio Media Board
  • DFR0507 FireBeetle Covers-OLED12864 Дисплей
  • DFR0508 FireBeetle Covers-Двигатель постоянного тока и шаговый драйвер
  • DFR0511 FireBeetle Covers-ePaper Черно-белый дисплейный модуль
  • DFR0531 FireBeetle Covers-ePaper Черно-белый и красный дисплейный модуль
  • DFR0536 Плата расширения геймпада с микробитами
  • DFR0548 Плата расширения микробитового драйвера
  • ROB0148 micro: Maqueen для micro: bit
  • ROB0150 Microbit Круглая плата расширения для светодиодов RGB
  • MBT0005 Micro IO-BOX
  • SEN0159 Датчик CO2
  • DFR0049 DFRobot Датчик газа
  • TOY0058 Датчик атмосферного давления
  • SEN0220 Инфракрасный датчик CO2 0-50000ppm
  • SEN0219 Гравитационный аналоговый инфракрасный датчик CO2 для Arduino
  • SEN0226 Датчик барометра Gravity I2C BMP280
  • SEN0231 Датчик гравитации HCHO
  • SEN0251 Gravity BMP280 Датчики атмосферного давления
  • SEN0132 Датчик угарного газа MQ7
  • SEN0032 Трехосный акселерометр — ADXL345
  • DFR0143 Трехосевой акселерометр MMA7361
  • Трехосный акселерометр серии FXLN83XX
  • SEN0072 CMPS09 — Магнитный компас с компенсацией наклона
  • SEN0073 9 степеней свободы — бритва IMU
  • DFR0188 Flymaple V1.1
  • SEN0224 Трехосевой акселерометр Gravity I2C — LIS2DH
  • SEN0140 Датчик IMU с 10 степенями свободы, версия 2.0
  • SEN0250 Gravity BMI160 6-осевой инерционный датчик движения
  • SEN0253 Gravity BNO055 + BMP280 интеллектуальный 10DOF AHRS
  • SEN0001 URM37 V5.0 Ультразвуковой датчик
  • SEN0002 URM04 V2.0
  • SEN0004 SRF01 Ультразвуковой датчик
  • SEN0005 SRF02 Ультразвуковой датчик
  • SEN0006 SRF05 Ультразвуковой датчик
  • SEN0007 SRF08 Ультразвуковой датчик
  • SEN0008 SRF10 Ультразвуковой датчик
  • SEN0149 URM06-RS485 Ультразвуковой
  • SEN0150 URM06-UART Ультразвуковой
  • SEN0151 URM06-PULSE Ультразвуковой
  • SEN0152 URM06-ANALOG Ультразвуковой
  • SEN0153 Ультразвуковой датчик URM07-UART
  • SEN0246 URM08-RS485 Водонепроницаемый гидролокатор-дальномер
  • SEN0304 Ультразвуковой датчик URM09 (Gravity-I2C) (V1.0)
  • SEN0304 Ультразвуковой датчик URM09 (Gravity-I2C) (V1.0)
  • SEN0300 Водонепроницаемый ультразвуковой датчик ULS
  • SEN0301 Водонепроницаемый ультразвуковой датчик ULA
  • SEN0307 URM09 Аналог ультразвукового датчика силы тяжести
  • SEN0311 A02YYUW Водонепроницаемый ультразвуковой датчик
  • SEN0312 ME007YS Водонепроницаемый ультразвуковой датчик
  • SEN0313 A01NYUB Водонепроницаемый ультразвуковой датчик
  • DFR0066 SHT1x Датчик влажности и температуры
  • DFR0067 DHT11 Датчик температуры и влажности
  • SEN0137 DHT22 Модуль температуры и влажности
  • DFR0023 Линейный датчик температуры DFRobot LM35
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • SEN0114 Датчик влажности
  • Датчик температуры TOY0045 TMP100
  • TOY0054 SI7021 Датчик температуры и влажности
  • SEN0206 Датчик инфракрасного термометра MLX
  • SEN0227 SHT20 Водонепроницаемый датчик температуры и влажности I2C
  • SEN0236 Gravity I2C BME280 Датчик окружающей среды Температура, влажность, барометр
  • SEN0248 Gravity I2C BME680 Датчик окружающей среды VOC, температура, влажность, барометр
  • DFR0558 Цифровой высокотемпературный датчик силы тяжести типа К
  • SEN0308 Водонепроницаемый емкостный датчик влажности почвы
  • SEN0019 Регулируемый переключатель инфракрасного датчика
  • SEN0042 DFRobot Инфракрасный датчик прорыва
  • SEN0143 SHARP GP2Y0A41SK0F ИК-датчик рейнджера 4-30 см
  • SEN0013 Sharp GP2Y0A02YK ИК-датчик рейнджера 150 см
  • SEN0014 Sharp GP2Y0A21 Датчик расстояния 10-80 см
  • SEN0085 Sharp GP2Y0A710K Датчик расстояния 100-550 см
  • Модуль цифрового ИК-приемника DFR0094
  • DFR0095 Модуль цифрового ИК-передатчика
  • SEN0018 Цифровой инфракрасный датчик движения
  • DFR0107 ИК-комплект
  • SEN0264 TS01 ИК-датчик температуры (4-20 мА)
  • SEN0169 Аналоговый pH-метр Pro
  • DFR0300-H Gravity: аналоговый датчик электропроводности (K = 10)
  • DFR0300 Гравитационный аналоговый датчик электропроводности V2 K = 1
  • SEN0165 Аналоговый измеритель ОВП
  • SEN0161-V2 Комплект гравитационного аналогового датчика pH V2
  • SEN0161 PH метр
  • SEN0237 Гравитационный аналоговый датчик растворенного кислорода
  • SEN0204 Бесконтактный датчик уровня жидкости XKC-Y25-T12V
  • SEN0205 Датчик уровня жидкости-FS-IR02
  • SEN0244 Gravity Analog TDS Sensor Meter для Arduino
  • SEN0249 Комплект измерителя pH с аналоговым наконечником копья силы тяжести для применения в почве и пищевых продуктах
  • SEN0121 Датчик пара
  • SEN0097 Датчик освещенности
  • DFR0026 Датчик внешней освещенности DFRobot
  • TOY0044 УФ-датчик
  • SEN0172 LX1972 датчик внешней освещенности
  • SEN0043 TEMT6000 датчик внешней освещенности
  • SEN0175 УФ-датчик v1.0-ML8511
  • SEN0228 Gravity I2C VEML7700 Датчик внешней освещенности
  • SEN0101 Датчик цвета TCS3200
  • DFR0022 Датчик оттенков серого DFRobot
  • Датчик отслеживания линии SEN0017 для Arduino V4
  • SEN0147 Интеллектуальный датчик оттенков серого
  • SEN0212 TCS34725 Датчик цвета I2C для Arduino
  • SEN0245 Gravity VL53L0X Лазерный дальномер ToF
  • SEN0259 TF Mini LiDAR ToF Laser Range Sensor
  • SEN0214 Датчик тока 20A
  • SEN0262 Гравитационный аналоговый преобразователь тока в напряжение для приложений 4 ~ 20 мА
  • SEN0291 Gravity: Цифровой ваттметр I2C
  • DFR0027 Цифровой датчик вибрации DFRobot V2
  • DFR0028 DFRobot Датчик наклона
  • DFR0029 Цифровая кнопка DFRobot
  • DFR0030 DFRobot емкостный сенсорный датчик
  • Модуль цифрового зуммера DFR0032
  • DFR0033 Цифровой магнитный датчик
  • DFR0034 Аналоговый звуковой датчик
  • SEN0038 Колесные энкодеры для DFRobot 3PA и 4WD Rovers
  • DFR0051 Аналоговый делитель напряжения
  • DFR0052 Аналоговый пьезодисковый датчик вибрации
  • DFR0076 Датчик пламени
  • DFR0053 Аналоговый датчик положения ползуна
  • DFR0054 Аналоговый датчик вращения V1
  • DFR0058 Аналоговый датчик вращения V2
  • Модуль джойстика DFR0061 для Arduino
  • DFR0075 AD Клавиатурный модуль
  • Модуль вентилятора DFR0332
  • SEN0177 PM2.5 лазерный датчик пыли
  • Модуль датчика веса SEN0160
  • SEN0170 Тип напряжения датчика скорости ветра 0-5 В
  • TOY0048 Высокоточный двухосевой датчик инклинометра, совместимый с Arduino Gadgeteer
  • SEN0187 RGB и датчик жестов
  • SEN0186 Метеостанция с анемометром Флюгер Дождь ведро
  • SEN0192 Датчик микроволн
  • SEN0185 датчик Холла
  • FIT0449 DFRobot Speaker v1.0
  • Датчик сердечного ритма SEN0203
  • DFR0423 Самоблокирующийся переключатель
  • SEN0213 Датчик монитора сердечного ритма
  • SEN0221 Датчик угла Холла силы тяжести
  • Датчик переключателя проводимости SEN0223
  • SEN0230 Инкрементальный фотоэлектрический датчик угла поворота — 400P R
  • SEN0235 Модуль поворотного энкодера EC11
  • SEN0240 Аналоговый датчик ЭМГ от OYMotion
  • SEN0232 Гравитационный аналоговый измеритель уровня звука
  • SEN0233 Монитор качества воздуха PM 2.5, формальдегид, датчик температуры и влажности
  • DFR0515 FireBeetle Covers-OSD Модуль наложения символов
  • SEN0257 Датчик гравитационного давления воды
  • SEN0289 Gravity: Цифровой датчик встряхивания
  • SEN0290 Gravity: Датчик молнии
  • DFR0271 GMR Плата
  • ROB0003 Pirate 4WD Мобильная платформа
  • Мобильная платформа ROB0005 Turtle 2WD
  • ROB0025 NEW A4WD Мобильный робот с кодировщиком
  • ROB0050 4WD MiniQ Полный комплект
  • ROB0111 4WD MiniQ Cherokey
  • ROB0036 Комплект роботизированной руки с 6 степенями свободы
  • Комплект наклонно-поворотного устройства FIT0045 DF05BB
  • ROB0102 Мобильная платформа Cherokey 4WD
  • ROB0117 Базовый комплект для Cherokey 4WD
  • ROB0022 4WD Мобильная платформа
  • ROB0118 Базовый комплект для Turtle 2WD
  • Робот-комплект ROB0080 Hexapod
  • ROB0112 Мобильная платформа Devastator Tank
  • ROB0114 Мобильная платформа Devastator Tank
  • ROB0124 Мобильная платформа HCR с всенаправленными колесами
  • ROB0128 Devastator Tank Мобильная платформа Металлический мотор-редуктор постоянного тока
  • ROB0137 Explorer MAX Робот
  • ROB0139 Робот FlameWheel
  • DFR0270 Accessory Shield для Arduino
  • DFR0019 Щит для прототипирования для Arduino
  • DFR0265 IO Expansion Shield для Arduino V7
  • DFR0210 Пчелиный щит
  • DFR0165 Mega IO Expansion Shield V2.3
  • DFR0312 Плата расширения Raspberry Pi GPIO
  • DFR0311 Raspberry Pi встречает Arduino Shield
  • DFR0327 Arduino Shield для Raspberry Pi 2B и 3B
  • DFR0371 Экран расширения ввода-вывода для Bluno M3
  • DFR0356 Щит Bluno Beetle
  • DFR0412 Gravity IO Expansion Shield для DFRduino M0
  • DFR0375 Cookie I O Expansion Shield V2
  • DFR0334 GPIO Shield для Arduino V1.0
  • DFR0502 Gravity IO Expansion & Motor Driver Shield V1.1
  • DFR0518 Micro Mate — мини-плата расширения для микробита
  • DFR0578 Gravity I O Expansion Shield для OpenMV Cam M7
  • DFR0577 Gravity I O Expansion Shield для Pyboard
  • DFR0626 MCP23017 Модуль расширения с IIC на 16 цифровых IO
  • DFR0287 LCD12864 Экран
  • DFR0009 Экран ЖК-клавиатуры для Arduino
  • DFR0063 I2C TWI LCD1602 Модуль, совместимый с Gadgeteer
  • Модуль DFR0154 I2C TWI LCD2004, совместимый с Arduino Gadgeteer
  • Светодиодная матрица DFR0202 RGB
  • DFR0090 3-проводной светодиодный модуль
  • TOY0005 OLED 2828 модуль цветного дисплея.Совместимость с NET Gadgeteer
  • Модуль дисплея TOY0006 OLED 9664 RGB
  • Модуль дисплея TOY0007 OLED 2864
  • Модуль дисплея FIT0328 2.7 OLED 12864
  • DFR0091 3-проводной последовательный ЖК-модуль, совместимый с Arduino
  • DFR0347 2.8 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0348 3.5 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0374 Экран LCD клавиатуры V2.0
  • DFR0382 Экран со светодиодной клавиатурой V1.0
  • DFR0387 TELEMATICS 3.5 TFT сенсорный ЖК-экран
  • DFR0459 Светодиодная матрица RGB 8×8
  • DFR0460 Светодиодная матрица RGB 64×32 — шаг 4 мм / Гибкая светодиодная матрица 64×32 — Шаг 4 мм / Гибкая светодиодная матрица 64×32 — Шаг 5 мм
  • DFR0461 Гибкая светодиодная матрица 8×8 RGB Gravity
  • DFR0462 Гибкая светодиодная матрица 8×32 RGB Gravity
  • DFR0463 Gravity Гибкая светодиодная матрица 16×16 RGB
  • DFR0471 Светодиодная матрица RGB 32×16 — шаг 6 мм
  • DFR0472 Светодиодная матрица RGB 32×32 — шаг 4 мм
  • DFR0464 Gravity I2C 16×2 ЖК-дисплей Arduino с подсветкой RGB
  • DFR0499 Светодиодная матрица RGB 64×64 — шаг 3 мм
  • DFR0506 7-дюймовый дисплей HDMI с емкостным сенсорным экраном
  • DFR0555 \ DF0556 \ DFR0557 Gravity I2C LCD1602 Модуль ЖК-дисплея Arduino
  • DFR0529 2.2-дюймовый ЖК-дисплей TFT V1.0 (интерфейс SPI)
  • DFR0605 Gravity: Цифровой светодиодный модуль RGB
  • FIT0352 Цифровая светодиодная водонепроницаемая лента с RGB-подсветкой 60LED м * 3 м
  • DFR0645-G DFR0645-R 4-цифровой светодиодный сегментный модуль дисплея
  • Артикул DFR0646-G DFR0646-R 8-цифровой светодиодный сегментный модуль дисплея
  • DFR0597 Гибкая светодиодная матрица RGB 7×71
  • DFR0231 Модуль NFC для Arduino
  • Модуль радиоданных TEL0005 APC220
  • TEL0023 BLUETOOH BEE
  • TEL0026 DF-BluetoothV3 Bluetooth-модуль
  • Модуль беспроводного программирования TEL0037 для Arduino
  • TEL0044 DFRduino GPS Shield-LEA-5H
  • TEL0047 WiFi Shield V2.1 для Arduino
  • TEL0051 GPS GPRS GSM модуль V2.0
  • TEL0067 Wi-Fi Bee V1.0
  • TEL0073 BLE-Link
  • TEL0075 RF Shield 315 МГц
  • TEL0078 WIFI Shield V3 PCB Антенна
  • TEL0079 WIFI Shield V3 RPSMA
  • TEL0084 BLEmicro
  • TEL0086 DF-маяк EVB
  • TEL0087 USBBLE-LINK Bluno Адаптер для беспроводного программирования
  • TEL0080 UHF RFID МОДУЛЬ-USB
  • TEL0081 УВЧ RFID МОДУЛЬ-RS485
  • TEL0082 UHF RFID МОДУЛЬ-UART
  • TEL0083-A GPS-приемник для Arduino Model A
  • TEL0092 WiFi Bee-ESP8266 Wirelss модуль
  • Модуль GPS TEL0094 с корпусом
  • TEL0097 SIM808 GPS GPRS GSM Shield
  • DFR0342 W5500 Ethernet с материнской платой POE
  • DFR0015 Xbee Shield для Arduino без Xbee
  • TEL0107 WiFiBee-MT7681 Беспроводное программирование Arduino WiFi
  • TEL0089 SIM800C GSM GPRS Shield V2.0
  • Модуль приемника RF TEL0112 Gravity 315MHZ
  • TEL0113 Gravity UART A6 GSM и GPRS модуль
  • TEL0118 Gravity UART OBLOQ IoT-модуль
  • Модуль TEL0120 DFRobot BLE4.1
  • Bluetooth-адаптер TEL0002
  • Модуль аудиоприемника Bluetooth TEL0108
  • TEL0124 SIM7600CE-T 4G (LTE) Shield V1.0
  • DFR0505 SIM7000C Arduino NB-IoT LTE GPRS Expansion Shield
  • DFR0013 IIC в GPIO Shield V2.0
  • Плата привода двигателя датчика DFR0057 — Версия 2.2
  • DFR0062 Адаптер WiiChuck
  • DFR0233 Узел датчика RS485 V1.0
  • DFR0259 Arduino RS485 щит
  • DFR0370 Экран CAN-BUS V2
  • DFR0627 IIC для двойного модуля UART
  • TEL0070 Multi USB RS232 RS485 TTL преобразователь
  • DFR0064 386AMP модуль аудиоусилителя
  • DFR0273 Экран синтеза речи
  • DFR0299 DFPlayer Mini
  • TOY0008 DFRduino Плеер MP3
  • SEN0197 Диктофон-ISD1820
  • DFR0420 Аудиозащитный экран для DFRduino M0
  • DFR0534 Голосовой модуль
  • SD2403 Модуль часов реального времени SKU TOY0020
  • TOY0021 SD2405 Модуль часов реального времени
  • DFR0151 Модуль Gravity I2C DS1307 RTC
  • DFR0469 Модуль Gravity I2C SD2405 RTC
  • DFR0316 MCP3424 18-битный канал АЦП-4 с усилителем с программируемым усилением
  • DFR0552 Gravity 12-битный модуль I2C DAC
  • DFR0553 Gravity I2C ADS1115 16-битный модуль АЦП, совместимый с Arduino и Raspberry Pi
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • Модуль SD DFR0071
  • Плата привода двигателя датчика DFR0057 — Версия 2.2
  • DFR0360 XSP — Программист Arduino
  • DFR0411 Двигатель постоянного тока Gravity 130
  • DFR0438 Яркий светодиодный модуль
  • DFR0439 Светодиодные гирлянды красочные
  • DFR0440 Модуль микровибрации
  • DFR0448 Светодиодные гирлянды, теплый белый цвет
  • Встроенный термопринтер DFR0503 — последовательный TTL
  • DFR0504 Гравитационный изолятор аналогового сигнала
  • DFR0520 Двойной цифровой потенциометр 100K
  • DFR0565 Гравитационный цифровой изолятор сигналов
  • DFR0563 Гравитация 3.Датчик уровня топлива литиевой батареи 7V
  • DFR0576 Гравитационный цифровой мультиплексор I2C с 1 по 8
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • DRI0001 Моторный щит Arduino L293
  • DRI0002 MD1.3 2A Двухмоторный контроллер
  • DRI0009 Моторный щит Arduino L298N
  • DRI0021 Драйвер двигателя постоянного тока Veyron 2x25A Brush
  • DRI0017 2A Моторный щит для Arduino Twin
  • Драйвер двигателя постоянного тока DRI0018 2x15A Lite
  • Микродвигатель постоянного тока FIT0450 с энкодером-SJ01
  • FIT0458 Микродвигатель постоянного тока с энкодером-SJ02
  • DFR0399 Микро-металлический мотор-редуктор постоянного тока 75 1 Вт Драйвер
  • DRI0039 Quad Motor Driver Shield для Arduino
  • DRI0040 Двойной 1.Драйвер двигателя 5A — HR8833
  • DRI0044 2×1.2A Драйвер двигателя постоянного тока TB6612FNG
  • Драйвер двигателя постоянного тока DFR0513 PPM 2x3A
  • DFR0523 Гравитационный цифровой перистальтический насос
  • DRI0027 Digital Servo Shield для Arduino
  • DRI0029 24-канальный сервопривод Veyron
  • SER0044 DSS-M15S 270 ° 15KG Металлический сервопривод DF с аналоговой обратной связью
  • DRI0023 Экран шагового двигателя для Arduino DRV8825
  • DRI0035 TMC260 Щиток драйвера шагового двигателя
  • DFR0105 Силовой щит
  • DFR0205 Силовой модуль
  • DFR0457 Контроллер мощности Gravity MOSFET
  • DFR0564 Зарядное устройство USB для 7.Литий-полимерная батарея 4 В
  • DFR0535 Менеджер солнечной энергии
  • DFR0559 Солнечная система управления мощностью 5 В для подсолнечника
  • DFR0559 Менеджер солнечной энергии 5 В
  • DFR0580 Solar Power Manager для свинцово-кислотных аккумуляторов 12 В
  • DFR0222 Реле X-Board
  • Релейный модуль DFR0017, совместимый с Arduino
  • DFR0289 Релейный контроллер RLY-8-POE
  • DFR0290 RLY-8-RS485 8-релейный контроллер
  • DFR0144 Релейный экран для Arduino V2.1
  • DFR0473 Gravity Digital Relay Module Совместимость с Arduino и Raspberry Pi
  • KIT0003 EcoDuino — Комплект для автомобильных заводов
  • KIT0071 MiniQ Discovery Kit
  • KIT0098 Пакет компонентов подключаемого модуля Breadboard
  • Артикул DFR0748 Цветок Китти
  • SEN0305 Гравитация: HUSKYLENS — простой в использовании датчик машинного зрения AI
  • Подключение датчика к Raspberry Pi
  • DFR0677 ШЛЯПА ONPOWER UPS для Raspberry Pi

    СВЧ детектор движения — лучшие бренды, преимущества и проблемы

    На главную »Безопасность дома» СВЧ детектор движения — лучшие бренды, преимущества и проблемы

    Микроволны — это электромагнитные излучения, частота которых колеблется от 0.От 3 ГГц до 300 ГГц.

    Эти волны в основном используются для вопросов, не связанных с вещанием. В отличие от других волн, эти волны имеют узкий луч, который придает ему такие характерные особенности, как широкая полоса пропускания и высокая скорость передачи данных.

    Эти волны используются в космических кораблях, спутниках связи и в различных других областях, таких как телевидение, телефонная связь и системы безопасности.

    СВЧ детектор движения — введение

    Одно из уникальных применений этих волн — в работе различных устройств безопасности.В наши дни возросла обеспокоенность по поводу безопасности и наблюдения, а также появились инструменты для борьбы с такими угрозами.

    Микроволновые датчики движения — это один из датчиков движения, который обнаруживает движение злоумышленника в определенном участке и, как следствие, вызывает тревогу.

    Эти детекторы излучают микроволны в определенную область и обнаруживают любое вторжение, анализируя частоту принятых микроволн после отражения от злоумышленника.

    Основным руководящим принципом почти всех этих датчиков является эффект Доплера.Схема микроволнового детектора движения в основном состоит из компонентов — передатчика, приемника и цепи сигнализации / соответствующей цепи. Передатчик излучает микроволны в область.

    Эти волны имеют определенную частоту. Однако, когда они сталкиваются со злоумышленником, движущимся со скоростью, частота и, следовательно, фаза волнового сигнала изменяется.

    Как только эти отраженные волны принимаются приемником, выполняется его фазовый анализ, и, следовательно, включается аварийный сигнал, если анализ показывает некоторое изменение фазы волновых сигналов.

    Здесь стоит упомянуть, что изменение фазы сигнальной волны прямо пропорционально скорости нарушителя.

    Сегодня, благодаря прогрессу в технологиях, мы наделены множеством микроволновых датчиков движения. Давайте посмотрим на них:

    Детектор борьбы с ложными тревогами : Большинство микроволновых детекторов движения работают по принципу, описанному в предыдущем разделе. Однако есть ряд недостатков, которыми страдают датчики такого типа.

    Проблема связана со случаями ложных срабатываний сигнализации, которые возникают даже из-за незначительной вибрации таких предметов, как занавес или качающиеся знаки.

    Для решения этой проблемы был разработан улучшенный детектор, который содержит все компоненты обычного датчика вместе с двумя диодами приемника / смесителя.

    Эти диоды излучают геодезические сигналы, которые смешиваются с передаваемым микроволновым сигналом.

    Эти измененные фазовые сигналы при приеме приемником вызывают тревогу только тогда, когда сдвиг по фазе достигает порогового значения изменения частоты, предварительно введенного в датчик.

    Как только эта предварительно заданная пороговая частота превышается, включается аварийный сигнал.

    В другом типе детектора сенсорное устройство состоит из полевых приемопередатчиков, которые имеют микроволновый генератор и антенны, так что энергия непрерывной волны передается в заданную область.

    Эти антенны содержат определенные устройства, которые могут легко распознать вторжение человека, анализируя фазовый сдвиг принятой волны. Таким образом, гарантируется, что случаи ложной тревоги не возникнут легко.

    Детектор на основе случайного движения : Некоторые детекторы содержат диоды, которые позволяют детектору определять, движется ли злоумышленник к детектору или от него.

    Эти детекторы помогают обнаруживать и различать обычное движение и движение злоумышленника. Эта особенность таких датчиков делает их очень надежными.

    Использование микроволнового детектора движения

    • Микроволновые датчики движения имеют широкий спектр применения.Некоторые из них перечислены ниже:
    • Эти извещатели, помимо решения проблем безопасности, также используются в дверных проемах.
    • Эти детекторы используются для обнаружения сердцебиения и дыхания человека.
    • Эти детекторы используются в шахте лифта, где они используются для отображения информации о парковке автомобиля в системе надземной парковки.
    • Эти датчики используются в вопросах безопасности и обеспечении соблюдения правил дорожного движения.
    • Используются для наблюдения за световой системой дома или здания.

    Преимущества и ограничения микроволнового детектора движения

    Некоторые ключевые преимущества:

    • В отличие от других детекторов, микроволновые детекторы движения могут использоваться в суровых условиях, когда циклы нагрева нерегулярны.
    • Поскольку микроволновое излучение может легко проникать через стены и отверстия, их можно использовать для обеспечения безопасности через границы / заглушки.
    • Эти извещатели в сочетании с пассивными инфракрасными извещателями могут сильно сопротивляться ложным срабатываниям.

    Ограничения:

    • Случаи ложных срабатываний могут быть высокими.
    • Датчики не работают постоянно. Скорее они работают с интервалами. Так что есть большие шансы, что любое вторжение останется незамеченным.
    • Поскольку они требуют постоянного источника питания, батареи, используемые в этих детекторах, являются дорогими и имеют большой размер.

    Как купить хороший СВЧ детектор движения

    Покупатель должен принять во внимание множество факторов при покупке подходящего защитного устройства.Принимая это во внимание, мы даем несколько советов по покупке микроволнового детектора движения.

    • Хороший микроволновый детектор движения должен иметь дальность действия и широкий угол обзора, чтобы можно было обнаруживать даже малейшие нежелательные движения.
    • Датчик должен быть высокочувствительным.
    • Детекторы с батарейным питанием легче установить, чем их электрические аналоги. Однако хороший датчик должен работать как от батареи, так и от электричества.
    • Дальность действия детектора должна регулироваться.
    • Датчик должен быть основан на новейших технологиях.

    Популярные бренды микроволновых датчиков движения

    В заключение статьи мы представляем список известных брендов, которые известны своими качественными микроволновыми датчиками движения. Покупатели, безусловно, могут проверить этот список один раз, прежде чем они пойдут за покупкой датчика.

    Вот список некоторых отличных датчиков, доступных на Amazon —

    Бестселлер No.1 Приставка для микроволнового датчика движения LEONLITE для крепления с высоким отсеком, максимальное обнаружение на 360 °, регулируемые функции, датчик коммерческого класса
    • High Bay Партнер: микроволновый датчик движения Leonlite специально разработан для нашего светильника Leonlite High Bay, обеспечивая простую модернизацию за счет добавления возможности обнаружения движения! Полупрозрачная верхняя крышка обеспечивает более чувствительное обнаружение движения.
    • Большое расстояние обнаружения: микроволновые датчики движения имеют более длинные расстояния обнаружения, чем инфракрасные.Имея диапазон обнаружения 52,5 фута и максимальную высоту 49,2 фута, он имеет максимальное обнаружение на 360 градусов.
    • Регулируемые настройки: они включают настройку чувствительности к индукции, время удержания, отключение, диммирование в режиме ожидания и настройку блокировки управления освещением. Вы можете установить их в соответствии с вашими требованиями
    Бестселлер № 3 УДОБНО использовать СВЧ-радар Датчик движения Тело Интеллектуальный переключатель датчика человеческого тела Переключатель света движения для домашнего использования для семьи в отеле
    • БЕЗОПАСНЫЙ И НАДЕЖНЫЙ: микроволновый датчик безопасен, надежен, имеет высокую вероятность обнаружения, низкую ложную тревогу, высокую устойчивость к туману, ветру, пыли, снегу и экстремальным температурам.
    • СТАБИЛЬНЫЙ: СВЧ-датчик основан на принципе Доплера и радиолокационной технологии. используются стержневая антенна и высокопроизводительный микрочип, рабочее состояние стабильно.
    • ОБНАРУЖЕНИЕ ДВИЖЕНИЯ ЧЕЛОВЕКА: Микроволновый радар используется в качестве источника сигнала управления для обнаружения движения человека.Когда кто-то входит в зону обнаружения, сразу загорается индикатор
    Бестселлер №4 DIYmall RCWL-0516 Датчик обнаружения движения, микроволновый радарный датчик, модуль переключения, для Arduino ESP8266 Nodemcu Wemos, для Raspberry PI, для детектора человека-крысы и кошки, расстояние обнаружения 5-7 м
    • Характеристика: Модуль обладает характеристиками высокой чувствительности, большой индукционной дистанции, высокой надежности, большого угла индукции, широкого диапазона напряжения питания и т. Д., Он широко используется в различных видах индукционного освещения и сигнализации человеческого тела и т. Д.
    • Он может работать с (для) arduino / nodemcu / wemos и т. Д.; Он может обнаруживать человека, кошку, крысу, воду
    • Что вы получите: модуль RCWL-0516, 5 шт., Коннектор изгиба 4P

    Более подробная информация об этих брендах ниже

    Honeywell

    Это глобальный бренд, под которым продаются различные продукты, связанные с безопасностью дома и бизнеса. Ассортимент продукции варьируется от детекторов вторжения до продуктов для автоматизации и пожаротушения.

    Продукты, разработанные с использованием передовых технологий, очень чувствительны и эффективны в обеспечении безопасности.
    Его продукция:

    • Honeywell Intrusion 5898 беспроводной извещатель движения Dual-Tec
      • Низкий риск ложных срабатываний
      • Чувствительный к температуре

    Uxcell

    Это компания из Гонконга, которая занимается производством электронных устройств после продажи. Товары дешевые и качественные.

    Светодиодный индикатор двойной технологии PIR микроволновый извещатель

    • Противорадиационные помехи
    • Только для использования внутри помещений
    • Диапазон регулировки

    Солнечный свет

    Это компания из Гонконга, известная качеством продукции, связанной с проблемами безопасности.Его микроволновый детектор движения:

    SUNLIT TECH OTD-40T Проводной 2 пиро- и микроволновый извещатель движения для наружной защиты

    • Водонепроницаемость
    • Антифункция

    Napco Security

    Компания известна производством широкого спектра продуктов безопасности, от датчиков движения до дверных сигнализаций, как для коммерческого, так и для домашнего использования.

    NAPCO C-100STE Детектор движения PIR MICRO 30 X 35 САМОПРОВЕРКА

    • Широкий ассортимент
    • Автоматическая температурная компенсация

    Итого

    Важно понимать преимущества и ограничения детектора движения перед его покупкой, чтобы убедиться, что он подходит для этой цели.

    Последнее обновление 2021-10-06 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Дом

    Qorvo® создаст современный центр упаковки полупроводников

    Qorvo® был выбран правительством США для создания центра производства и создания прототипов высокотехнологичной гетерогенной интегрированной упаковки (SHIP) RF. Программа SHIP гарантирует, что опыт и лидерство в области упаковки микроэлектроники будут доступны как для U.S. оборонные подрядчики и коммерческие клиенты, которым требуется проектирование, проверка, сборка, тестирование и производство радиочастотных компонентов нового поколения.

    Эксклюзивное соглашение о других сделках с судном (OTA) на сумму до 75 миллионов долларов было присуждено компании Qorvo Центром надводных боевых действий ВМС (NSWC), Подразделение кранов. Эта программа финансируется Программой Trusted and Assured Microelectronics (T&AM) Управления заместителя министра обороны по исследованиям и разработкам (OUSD R&E) и администрируется Соглашением о других сделках (OTA) Advanced Resilient Trusted System (S²MARTS) для стратегических и спектральных миссий. ), управляемый National Security Technology Accelerator (NSTXL).

    В рамках программы SHIP Qorvo разработает и предоставит высочайший уровень интеграции разнородной упаковки. Это необходимо для удовлетворения требований к размеру, весу, мощности и стоимости (SWAP-C) для радиолокационных систем следующего поколения с фазированной антенной решеткой, беспилотных транспортных средств, платформ радиоэлектронной борьбы и спутниковой связи.

    Электронная книга: Учебник для начинающих по радиолокационным системам

    В сочетании с достижениями в области фазированных антенных решеток и интеграционных технологий, радары выходят за пределы военного / аэрокосмического рынков и решают множество коммерческих приложений.Этот учебник демонстрирует, как программное обеспечение NI AWR предоставляет разработчикам передовые технологии моделирования и симуляции, необходимые для решения задач проектирования всех типов радиолокационных систем.

    awr.com/resource-library/designers-primer-radar-systems

    Учебник для начинающих по коммуникациям 5G

    Последние достижения в области программного обеспечения NI AWR помогают разработчикам в разработке антенн и компонентов РЧ-интерфейса, которые делают 5G реальностью. Этот учебник предлагает материалы об инновационных мастерах и технологиях синтеза, которые позволяют инженерам, разрабатывающим системы связи 5G, выводить на рынок экономичные, высокопроизводительные и высоконадежные продукты.

    awrcorp.com/register/custom.aspx?crg=_whitepapersystem

    Поставщики средств беспроводной связи и ресурсы

    О мире беспроводной связи RF

    Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

    Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

    Статьи о системах на основе Интернета вещей

    Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
    Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
    • Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Интеллектуальная система парковки на базе Zigbee. • Система умной парковки на основе LoRaWAN

    RF Статьи о беспроводной связи

    В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.

    Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤

    Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤

    Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤

    Архитектура сотового телефона 5G : В этой статье рассматривается структурная схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤

    Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤

    5G NR Раздел

    В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
    • Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP

    Учебные пособия по беспроводным технологиям

    В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>

    Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
    Учебное пособие по основам 5G. Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF

    В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
    ➤Подробнее.

    LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.

    RF Technology Stuff

    Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
    ➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide

    Секция испытаний и измерений

    В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования ИУ на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
    ➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA

    Волоконно-оптическая технология

    Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
    ➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH

    Поставщики и производители радиочастотной беспроводной связи

    Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

    Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, микросхема индуктивности, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители радиокомпонентов >>
    ➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор

    MATLAB, Labview, встроенные исходные коды

    Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
    ➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


    * Общая информация о здравоохранении *

    Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
    СДЕЛАЙТЕ ПЯТЬ
    1. РУКИ: часто мойте их
    2. КОЛЕНО: Откашляйтесь
    3. ЛИЦО: Не трогай его
    4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
    5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

    Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.

    RF Беспроводные калькуляторы и преобразователи

    Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
    ➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤ Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR

    IoT-Интернет вещей Беспроводные технологии

    Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
    См. Главную страницу IoT >> и следующие ссылки.
    ➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



    СВЯЗАННЫЕ ЗАПИСИ


    RF Wireless Учебники



    Различные типы датчиков


    Поделиться страницей

    Перевести эту страницу

    Микроволновый датчик

    — обзор

    1 Введение

    Современные технологические достижения в области спутникового дистанционного зондирования (ДЗ) предложили альтернативу полевым измерениям влажности почвы (SM) и позволили нам контролировать его с более высоким временным и пространственным разрешением при значительно более низком стоимость и время.С 1970-х годов был разработан широкий спектр методов RS для исследования SM с использованием различных областей электромагнитного спектра от оптического до микроволнового диапазона. Методы RS оказались относительно успешными для оценки поверхностного поверхностного слоя на глубине 0–5 см, и было показано, что эти методы более точны на голой почве и почвах с меньшей растительностью (Sandholt et al., 2002; Carlson, 2007). Спутниковые оценки SM над густым растительным покровом и на глубине корневой зоны все еще остаются проблемой.

    Существует три типа датчиков RS, которые могут использоваться для оценки SM: (a) пассивные оптические, тепловые и оптические / тепловые датчики; (б) пассивные микроволновые датчики; и (c) активные микроволновые датчики. Методы оценки SM, основанные на всех этих трех типах датчиков, являются мощными, но имеют некоторые ограничения, описанные в литературе. Исчерпывающие обзоры применения методологий дистанционного зондирования для оценки поверхностной СМ, включая принципы, преимущества и ограничения, а также доступные в настоящее время датчики, можно найти в Carlson (2007), Moran et al.(2004), Оу и др. (2008), Verstraeten et al. (2008) и Ван и Цюй (2009). В этой главе мы сосредоточимся только на методах пассивного оптического / теплового инфракрасного излучения (TIR) ​​для оценки SM.

    Оценка SM с использованием пассивных оптических / тепловых (мультиспектральных) датчиков использует информацию, доступную в видимом, ближнем инфракрасном (NIR) и коротковолновом инфракрасном диапазонах волн (Muller and Décamps, 2000; Liu et al., 2002; Chen et al. , 2014), только диапазоны волн TIR (Schmugge, 1978) или комбинация диапазонов видимого, NIR и TIR, известная как метод поверхностной температуры / индекса растительности (Nemani et al., 1993; Гиллис и Карлсон, 1995; Карлсон и др., 1995). Несмотря на недостатки каждого подхода здесь, общие ограничения, связанные с датчиками для группы «a», включают загрязнение облаков, более низкую точность над густым растительным покровом и оценку только поверхностного поверхностного слоя из-за минимального проникновения через поверхность (Moran et al., 2004) . С другой стороны, прекрасное пространственное разрешение, звуковой временной охват, давние бесплатные архивные изображения и долгосрочный план сбора данных для многих датчиков этой категории, таких как LANDSAT, спектрорадиометр среднего разрешения (MODIS) и Advanced Very High Радиометр разрешения (AVHRR) является наиболее важным преимуществом этих датчиков, что делает их очень полезными для оценки SM.

    Хотя как пассивные, так и активные микроволновые датчики изначально были разработаны для обеспечения улучшенной оценки SM на основе данных RS по сравнению с пассивными оптическими, TIR или оптическими / TIR подходами, а также для преодоления недостатков, связанных с атмосферной чувствительностью, методы оценки SM основаны на использовании только пассивных оптических или оптическое / тепловое RS все еще используются все шире. Комбинация оптических / тепловых методов с пассивным или активным микроволновым излучением также была актуальным подходом в последние годы.Эту тенденцию можно объяснить следующими причинами:

    (1)

    Подходы, основанные на оптических, TIR и оптических / TIR SM оценках, адекватно работают на голых почвах и с низким растительным покровом в засушливых и полузасушливых регионах; найти несколько дней без облачности, особенно в периоды нехватки воды в году, в этих регионах — простая задача.

    (2)

    Продукты оптических данных / МДП совершенствуются, а такие датчики, как LANDSAT и AVHRR, давно уже имеют бесплатные архивные изображения, которые обеспечивают бесценный объем данных.Были разработаны новые сенсоры, имеющие более качественное пространственное и спектральное разрешение, такие как MODIS. За этим следует разработка более новых датчиков с гораздо более высоким разрешением (спутники Sentinel). Эти новые возможности позволяют нам улучшать и уточнять существующие методологии, основанные на имеющихся в настоящее время датчиках, путем применения новых, более специально разработанных датчиков.

    (3)

    Оптические и тепловые данные по отдельности или вместе могут предоставить полезную информацию как для активных, так и для пассивных микроволновых моделей SM, что привело к разработке ряда методов, основанных на использовании комбинации пассивного и активного микроволнового излучения с оптическим / Датчики МДП (Mattar et al., 2012; Джахан и Ган, 2015; Мерлин и др., 2005; Темими и др., 2010). Кроме того, поскольку пассивные микроволновые датчики имеют грубое пространственное разрешение, их продукты имеют значительные проблемы со смешанными пикселями на неоднородных земных покровах. Некоторые усилия предпринимаются для разработки подходящих подходов к уменьшению масштаба данных SM, полученных с микроволновых датчиков с низким разрешением. Например, оптические подходы MODIS и AVHRR / TIR использовались для уменьшения масштаба оценок пассивных микроволновых SM (Chauhan et al., 2003; Merlin et al., 2008, 2010, 2012; Piles et al., 2011; Чакрабарти и др., 2015; Piles et al., В печати), но методологии уменьшения масштаба все еще нуждаются в улучшении.

    Комбинированное применение оптических и TIR-диапазонов, известных как метод температуры поверхности ( T с ) / индекса вегетации (VI), является многообещающим подходом для оценки SM как T с и обнаружена растительность. иметь сложную зависимость от SM. В связи с важностью и растущим применением оптических / TIR RS подходов отдельно или в сочетании с другими датчиками для оценки SM и, в частности, для уменьшения масштаба данных SM от пассивных микроволновых датчиков, представляется полезным дать исчерпывающее и информативное описание T s / VI концепция и описание предлагаемых методологий, их преимуществ и ограничений для будущего применения.

    Taidacent микроволновый доплеровский беспроводной радиолокационный детектор Модуль датчика зонда Доплеровский радар-детектор 10,525 ГГц HB100 с объединительной платой: Электроника

    Обзор
    СВЧ-датчик движения — это микроволновый детектор движущихся объектов, разработанный по принципу доплеровского радара. В отличие от обычных инфракрасных детекторов, микроволновые датчики обнаруживают движение объекта, обнаруживая микроволновое излучение, отраженное объектом. Объект обнаружения не будет прикован к человеческому телу, и многое другое.Микроволновые датчики не подвержены влиянию температуры окружающей среды, обладают большой дальностью обнаружения и высокой чувствительностью. Они широко используются в промышленных, транспортных и гражданских устройствах, таких как измерение скорости транспортных средств, автоматические двери, индукционные фонари и датчики парковки. Характеристики

    Этот метод обнаружения имеет следующие преимущества по сравнению с другими методами обнаружения:
    1, бесконтактное обнаружение;
    2, не подвержен влиянию температуры, влажности, шума, воздушного потока, пыли, света и т. Д., Подходит для суровых условий окружающей среды;
    3, сильная защита от радиопомех;
    4, выходная мощность мала, это не вредно для человеческого тела;
    5, дальность обнаружения большая;
    6, поддержка обнаружения неживых объектов
    7, направленность микроволн очень хорошая, скорость равна скорости света;
    Параметр
    Рабочее напряжение: 5 В ± 0.25 В
    Рабочий ток (CW): макс. 60 мА, типично 37 мА
    Размер: 61,2×61,2 мм
    Параметры запуска:
    Расстояние обнаружения: 2-16 м плавно регулируется (минимальный диапазон 2 м, максимальный диапазон 16 м)
    Частота передачи: 10,525 ГГц
    Точность установки частоты: 3 МГц
    Выходная мощность (минимальная): 13 дБм EIRP
    Гармоническое излучение: менее -10 дБм
    Средний ток (5% постоянного тока): 2 мА тип.
    Ширина импульса (мин.): 5 мксек
    Цикл нагрузки (мин.): 1%
    Параметры приема:
    Чувствительность (отношение сигнал / шум 10 дБ) от 3 Гц до 80 Гц Полоса пропускания: -86 дБм
    Захват полосы пропускания от 3 до 80 Гц 10 мкВ
    Усиление антенны: 8 дБи
    Вертикальная поверхность Ширина луча 3 дБ: 36 градусов
    Уровень воды 3 дБ Ширина луча: 72 градуса

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
