4. Выпрямление переменного тока

Для питания электронных устройств требуется постоянное напряжение различных значений. Наиболее распространенным источником электрической энергии является промышленная сеть переменного напряжения частотой 50 Гц. Для преобразования переменного напряжения в постоянное (однополярное) применяют выпрямительные устройства. Существует однополупериодное и двухполупериодное выпрямление переменного тока.

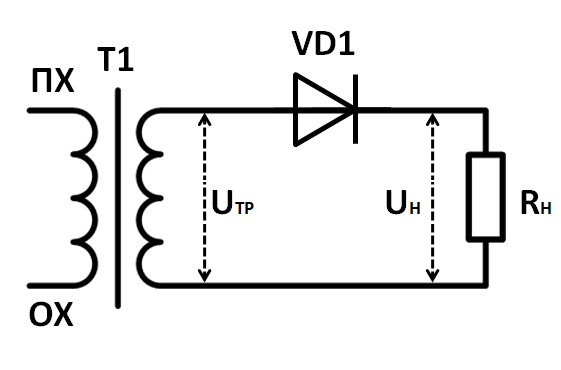

Рис. 9. Схема однополупериодного выпрямителя.

Схема полупроводникового однополупериодного выпрямителя приведена на рис. 9. В этом выпрямителе полупроводниковый диодVDвключен последовательно с нагрузочным резисторомR_н и вторичной обмоткой трансформатораT. Первичная обмотка трансформатора питается, как правило, от сети.

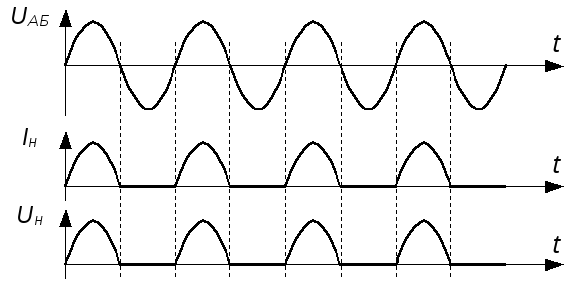

Из временных диаграмм (рис. 10) видно, что ток I_нв нагрузке имеет импульсный характер. В течение первого полупериода напряженияU_АБ, когда потенциал точкиаположителен по отношению к потенциалу точкиб,диод открыт и через нагрузку протекает ток.

Во второй полупериод полярность напряжений на вторичной обмотке трансформатора изменяется на противоположную и потенциал точки астановится отрицательным по отношению к потенциалу точкиб.При такой полярности диод включен в обратном направлении и ток в нагрузке будет равен нулю.

Рис. 10. Временные диаграммы однополупериодного выпрямителя.

Широкое применение нашли двухполупериодные выпрямители, в которых, в отличие от однополупериодных выпрямителей, используются оба полупериода напряжения сети. Из них наибольшее распространение получил мостовой двухполупериодньгй выпрямитель (рис. 11), состоящий из трансформатора, четырех полупроводниковых диодов VD1 – VD4(включенных по мостовой схеме) и нагрузочного резистора.

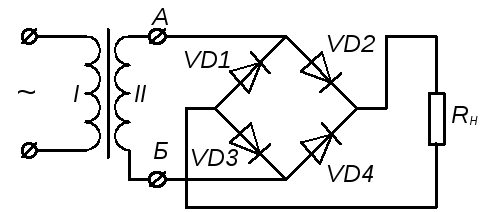

Рис. 11. Схема двухполупериодного выпрямителя.

В один из полупериодов напряжения сети, когда точка

аимеет положительный по отношению к точкеб потенциал, диодыVD2 иVD3открыты, а диодыVD1 иVD4закрыты. Ток в этот полупериод имеет направление: зажимавторичной обмотки трансформатора, диодVD2, нагрузочный резисторR_н, диодVD3и зажимб.В следующий полупериод, когда потенциал точкиастановится отрицательным по отношению к точкеб, открыты диодыVD1иVD4,а диодыVD2иVD3закрыты. Протекающий в схеме ток имеет следующее направление: точкаб, диодVD4, нагрузочный резисторR_н, диодVD1и точка авторичной обмотки трансформатора. Таким образом, в течение всего периода ток в нагрузочном резистореR_нимеет одно и то же направление. На рис. 12 представлены временные диаграммы токов и напряжений мостового двухполупериодного выпрямителя.

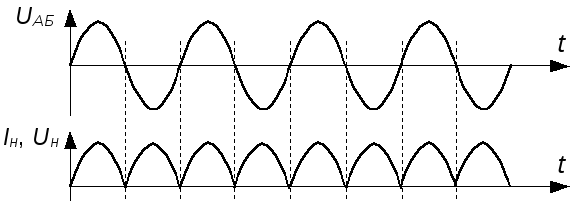

Рис. 12. Временные диаграммы двухполупериодного выпрямителя.

Мостовой выпрямитель по сравнению с однополупериодным имеет ряд преимуществ. В частности, при одном и том же напряжении вторичной обмотки трансформатора и сопротивлении нагрузки R_н средний выпрямленный ток /

н сри напряжениеU_{н ср}в мостовом выпрямителе почти в два раза больше, чем в однополупериодном.

Недостатком мостовой схемы выпрямителя является необходимость применения четырех диодов.

Для того, чтобы избежать пульсирующего характера напряжения U_ни токаI_ннагрузки, в выпрямительных устройствах применяются различныесглаживающие фильтры. Простейшим из них является ёмкостной фильтр. Для этого параллельно сопротивлению нагрузки подключается конденсатор.

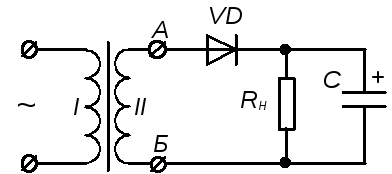

Рис. 13. Схема однополупериодного выпрямителя со сглаживающим фильтром.

На рис. 13 приведена схема однополупериодного выпрямителя с ёмкостным сглаживающим фильтром, а на рис.14 – диаграммы, иллюстрирующие его работу.

По мере роста напряжения на зажимах вторичной обмотки трансформатора U_АБконденсаторCзаряжается и напряжение на нём повышается. Во время положительного полупериода диодVDпропускает ток, который заряжает конденсатор (практически до амплитудного значения переменного напряжения) и одновременно питает сопротивление нагрузки. Затем напряжениеU_АБуменьшается и, когда оно становится меньше, чем напряжение на конденсаторе, диодVDзапирается, а конденсатор начинает разряжаться на резисторR_н. Скорость разряда конденсатора определяется постоянной времени

разр=R_нС. В дальнейшем описанный процесс периодически повторяется.

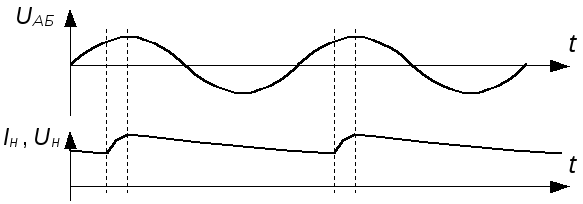

Рис. 14. Временные диаграммы двухполупериодного выпрямителя со сглаживающим фильтром.

При работе такого выпрямителя существенно уменьшаются пульсации выпрямленного напряжения. Однако следует помнить, что в выпрямителе с ёмкостным сглаживающим фильтром наблюдается значительная зависимость среднего значения выпрямленного напряжения от тока нагрузки.

Выпрямители переменного тока

Содержание:

1. Принцип работы выпрямителя тока
2. Однополупериодные выпрямители
3. Работа двухполупериодных выпрямителей
4. Как происходит выпрямление переменного тока

В электрических сетях используется преимущественно переменный ток, питающий большинство промышленных и бытовых потребителей. Однако существует немало электрических устройств – магнитофонов, приемников и других приборов, основой которых служат полупроводники или лампы. Для их работы требуется только постоянный ток. Кроме того, он используется во многих заводских производственных процессах.

Преимущественная выработка переменного тока связана с удобством его трансформации в разные значения напряжений. Другим положительным моментом считается передача переменного тока по ЛЭП с минимальными потерями. Поэтому все необходимые преобразования выполняют выпрямители переменного тока, позволяющие получить необходимое напряжение, обеспечивающее нормальную работу электрических приборов.

Принцип работы выпрямителя тока

Основной функцией выпрямителя тока является преобразование переменного напряжения в постоянное. Принцип работы этих устройств основан на свойствах переменного тока, величина и направление которого изменяются во времени.

Согласно стандартного значения изменение направления тока в сети составляет 50 раз в течение одной секунды. Такое колебание является частотой и составляет 50 герц или периодов. То есть значение электротока в определенный период достигает нулевой отметки, а затем постепенно набирает максимальное значение. Этот процесс постоянно повторяется и протекает в периодической форме. Значение тока постоянно изменяется в соответствии с синусоидальным законом.

Основная задача выпрямителя заключается в получении устойчивого постоянного напряжения, не изменяющего своей величины и направления. Сам процесс выпрямления заключается в работе вентиля, пропускающего ток лишь в одном направлении. В результате односторонней проводимости вентиля, прохождение тока через него осуществляется исключительно в положительные полупериоды. Во время отрицательных периодов ток в цепи отсутствует.

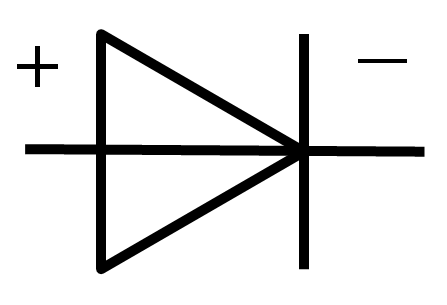

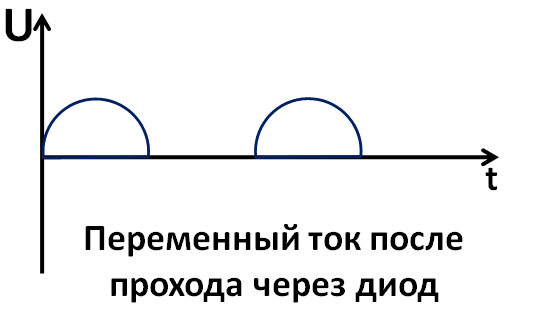

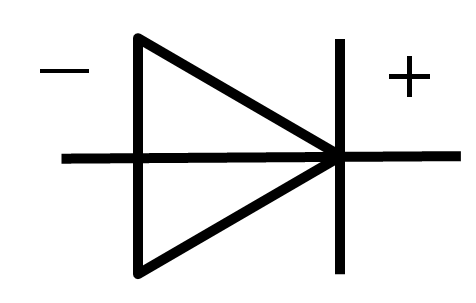

При наличии положительной полуволны, сопротивление в вентиле минимальное, что обеспечивает свободное прохождение тока. Отрицательная полуволна подвергается значительному сопротивлению, задерживается и не проходит через вентиль. В результате включения вентиля в цепь, переменный ток будет полностью отсутствовать. Изменения оставшегося в цепи тока будут касаться только его величины, а направление останется неизменным. Это так называемый первичный или пульсирующий ток. С его помощью можно зарядить аккумулятор, но, он не годится для питания, например, радиоэлектронной аппаратуры. Необходимо выполнить процедуру сглаживания, чтобы пульсирующий ток превратился в постоянный. С этой целью используется специальный фильтр.

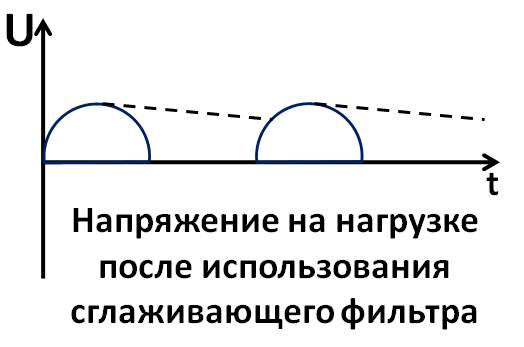

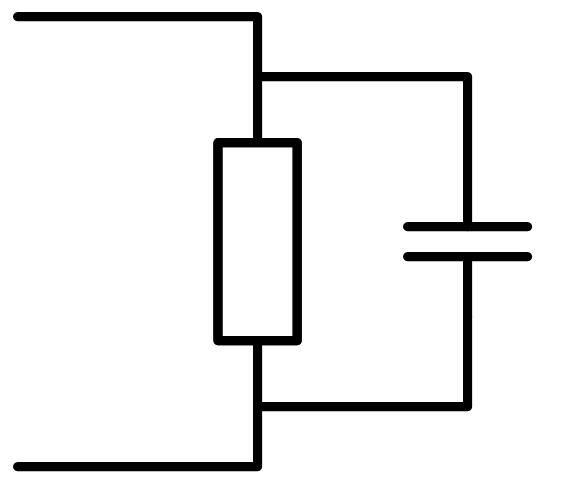

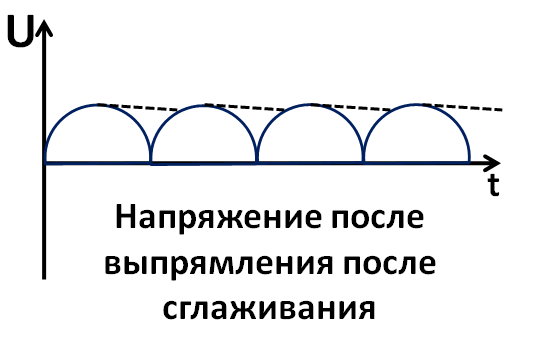

В качестве такого фильтра используется конденсатор с большой емкостью. Выпрямляемый ток сглаживается или фильтруется за счет зарядки конденсатора током, идущим от вентиля. В результате, создается определенный запас электроэнергии. При уменьшении тока, проходящего через вентиль и падении напряжения на нагрузке в конце каждого положительного полупериода, происходит отдача конденсатором накопленной энергии.

Однополупериодные выпрямители

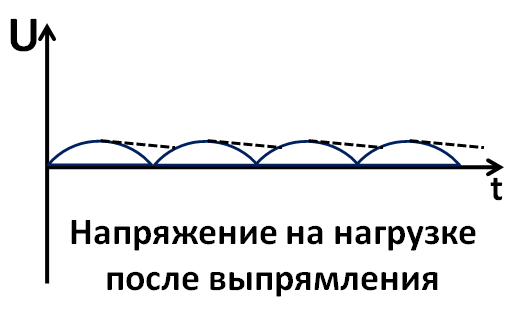

Далеко не все фильтры способны полностью избавить ток от резких пульсаций. Для этих целей требуются более совершенные фильтры, обеспечивающие на нагрузке лишь незначительные пульсации постоянного тока. Такие пульсации не оказывают решающего влияния на основные функции электронного устройства, получающего питание через выпрямитель.

К наиболее простым приборам относится однополупериодный выпрямитель. Основным принципом его работы является использование для выпрямления только положительных полупериодов. Выпрямленный ток и сетевое напряжение имеют одинаковую частоту пульсаций. Поэтому для их сглаживания в однополупериодном выпрямителе должен применяться хороший фильтр. С помощью данных устройств осуществляется питание аппаратуры с потреблением незначительного тока. В случае возрастания токовых значений, необходимо использовать более сложные фильтры.

Работа двухполупериодных выпрямителей

Более широкое распространение получили двухполупериодные выпрямители переменного тока, с использованием сразу двух вентилей. Течение тока в нагрузке происходит всегда в одном направлении.

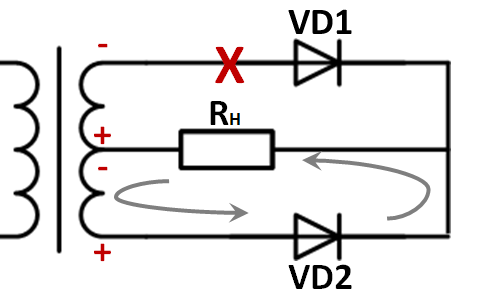

Схема выпрямления действует следующим образом. В определенное время на одном из выводов вторичной обмотки трансформатора напряжение будет положительным по отношению к другому выводу. Ток проходит через первый вентиль с небольшим сопротивлением, после этого он идет по нагрузке к средней точке вторичной обмотки. Такое положение будет сохраняться весь положительный полупериод. Когда ток не первом выводе трансформатор изменится, напряжение станет отрицательным. Прохождения тока через первый вентиль не будет в связи с его большим сопротивлением. Второй конец обмотки будет с положительным напряжением, и ток начнет проходить по второму вентилю, нагрузке с выходом к средней точке вторичной обмотки трансформатора.

Данная схема выпрямления тока позволяет использовать два полупериода напряжения. Высокая частота пульсаций значительно облегчает фильтрацию выпрямленного напряжения.

Как происходит выпрямление переменного тока

Маломощные однофазные выпрямители

Одними из самых  распространенных преобразователей тока являются выпрямители переменного тока в пульсирующий (постоянный по направлению движения носителей, но переменный по мгновенной величине) ток. Они имеют очень широкое применение. Условно их можно разделить на маломощные выпрямители (до нескольких сотен ватт  и выпрямители большой мощности (киловатты и больше)).

Содержание:

Принцип работы выпрямителя

Структурная схема выпрямителя показана ниже:

Главною его частью является выпрямляющее устройство В, образованное из диодов, объединенных особым образом. Именно здесь и происходит преобразование переменного тока в пульсирующий постоянный. Переменное напряжение подается на выпрямляющее устройство через трансформатор Тр. В некоторых случаях трансформатора может и не быть (если напряжение силовой сети отвечает той, которая необходима для работы выпрямителя). Трансформатор(если он есть) в большинстве также имеет особенности в соединении его обмоток. Пульсирующий ток , как правило не является постоянным по величине в каждое мгновение времени, и когда необходимо иметь более сглаженное его значение, чем полученный после выпрямляющего устройства, применяют фильтры Ф. В случае необходимости выпрямитель дополняют стабилизатором напряжения  или тока Ст, который поддерживает их на постоянном уровне, если параметры силовой сети изменяется по разным причинам. Структурную схему завершает нагрузка Н, которая значительно влияет на работу всего устройства и поэтому считается составляющей частью всего преобразователя.

Собственно выпрямителем является та его часть, которая обведена на рисунке выше пунктиром и состоит из трансформатора и выпрямительного устройства.

В этом подразделе рассматриваются  выпрямители малой мощности, которые необходимы для обеспечения постоянным напряжением всяких устройств в областях управления, регулирования, усилителях тока, генераторах малой мощности и так далее. Как правило, они питаются от однофазного переменного напряжения 220 или 380 В частотою 50 Гц.

Нулевая схема выпрямления

Рассмотреть принцип действия самого простого выпрямителя однофазного тока целесообразно на так называемой нулевой схеме. Хотя она сейчас встречается относительно редко (о чем речь пойдет далее), знание физических процессов, которые происходят в этой схеме, очень важны для понимания дальнейшего материала.

Нулевая схема выглядит так:

Трансформатор Тр    имеет на вторичной стороне две обмотки, соединенные последовательно таким образом, что относительно средней точки а  напряжения  на свободных концах обмоток в и с одинаковые по величине, но противоположные по фазе. Выпрямительное устройство образовано двумя диодами D1 и D2, которые соединены вместе своими катодами, тогда как каждый анод соединен с соответствующей обмоткой. Нагрузка Zн присоединена между катодами диодов и точкой трансформатора.

Рассмотрим, как возникает пульсирующее напряжение на нагрузке. Сначала будем считать нагрузку чисто активным сопротивлением, Z_н=R_н.  Когда напряжение в обмотках будет изменяться по синусоидальному закону, то в тот полупериод, когда к аноду диода приложен положительный потенциал, будет проходить прямой ток. Поскольку напряжение на диоде составляет доли вольта, пренебрежем им. Тогда вся положительная полуволна переменного напряжения будет приложена просто к нагрузке R_н.  Когда напряжение приложенное минусом к аноду, тока не будет (малым обратным током диода также пренебрежем). Таким образом, до нагрузки будем доходить лишь положительная полуволна переменного напряжения в течении половины периода. Вторая половина периода будет свободна от тока.

Вторичные обмотки соединены противофазно, нагрузка общая для обеих обмоток, таким образом, в то время, когда в одной из них (например в верхней) ток будет проходить, другая будет от него свободна и наоборот.

Поэтому в нагрузке каждый полупериод будет заполнен полуволной переменного напряжения:

И выпрямленное напряжение U_d будет иметь вид одинаковых полуволн, которые повторяются с периодом, вдвое меньшим, чем период переменного напряжения в сети питания (2π радиан). Для обобщения, что будет удобно, далее будем считать, что период изменения выпрямленного напряжения меньше 2π в m раз и равняется 2π/m (в нашем случае m-2). Если нагрузка активное сопротивление R_н, то и ток в нем i_{d ,} будет повторять кривую напряжения.

Рассмотренная схема будет иметь тот недостаток, что во вторичных обмотках по сравнению с первичной имеют место значительные пульсации тока, потому что эти обмотки работают по очереди. Поскольку они намотаны на один сердечник, магнитный поток в последнем будет переменным, поэтому и в первичной обмотке ток будет переменным, имея как положительную, так и отрицательную полуволны. Как известно из курса электротехники, действующие и средние значения тока или напряжения одинаковые только для постоянного тока. Чем больше пульсации, тем больше будет действующее значение относительно среднего. Поэтому мощности обеих сторон трансформатора не будут одинаковыми. Однако трансформатор один, и объем железа для его сердечника следует выбирать, исходя из какого-то одного значения мощности.

Поэтому условно ввели понятие типовой мощности трансформатора, которая равняется среднему мощностей обеих сторон:

Выпрямительный мост или схема Гретца

Указанный недостаток можно исправить, используя выпрямляющее устройство в виде так называемого моста (схема Гретца):

В этом случае первые полупериоды будут работать, например, диоды D2  и D4, а вторые полупериода — D1 и D3. На нагрузке каждый раз будет полная полуволна вторичного напряжения:

 Мостовая схема кроме того имеет менее сложный, более легкий и дешевый трансформатор. Как мы увидим далее, у нее есть еще несколько преимуществ.

Интересно, что эта схема появилась исторически раньше нулевой однако распространения не получила, потому что имела во-первых четыре диода вместо двух. Однако главным  было не их количество, а то что при работе каждые полупериода ток проходит через два последовательно соединенных диода, на которые падает двойное напряжение. На то время полупроводниковых диодов еще не было, а вакуумные или ртутные имели значительное падение напряжения при прохождении прямого тока, что существенно понижало коэффициент  полезного действия. Оказалось, что более сложный трансформатор нулевой схемы, но с одним диодом в кругу выпрямления тока экономично выгоднее, чем мостовая схема с удвоенным числом диодов и двойным расходом энергии на них. И только появление относительно дешевых полупроводниковых диодов с очень маленьким падением прямого напряжения позволило повернуться к мостовым схемам, которая сейчас практически вытеснила нулевую ( в этом при желании можно усмотреть проявление одного из  диалектических законов – развитие по спирали).

Основные соотношения для выпрямителя

Выведем некоторые важные формулы, которые описывают процессы, существующие в этой схеме. Будем считать, что заданными величинами являются средние значения напряжения на нагрузку U_d и среднее значение тока в нем I_d.

Среднее значение выпрямленного напряжения

Запомним это выражение на дальнейшее. В нашем случае m=2 и  . Поскольку U_d считаем заданным, то

Амплитудное значение вторичного напряжения

Из предыдущего выражения имеем:

Коэффициент трансформации трансформатора

Этот коэффициент определяет отношения питающей сети к напряжению на обмотке вторичной стороны:

Действующее значение тока вторичной обмотки

Ток вторичной обмотки в то же время есть током в нагрузке. Поскольку нагрузка чисто активная и ток в ней повторяет по форме пульсирующее напряжение, то между его средним значением и его действующим значением существует такая же зависимость, что и для напряжений, то есть

Действующее значение тока первичной обмотки

Ток в первичной обмотке повторяет с учетом n ток вторичной обмотки :

Мощность трансформатора

Мощности первичной и вторичной сторон трансформатора в этой схеме одинаковые, поэтому:

Пульсация выпрямленного напряжения

Пульсирующее напряжение состоит из среднего значения U_d   и бесконечного количества гармоничных составляющих, амплитуды которых можно определить по формулам Фурье. Если начало координат выбрать так как на рисунке, то в гармоничном составе будут присутствовать только косинусные гармоники (т.к. кривая симметрична относительна оси координат). Амплитуда k-ой гармоники определяется по формуле:

Где: l – полупериод π/m;

Наибольшую амплитуду будет иметь первая гармоника U_(1)m, поэтому определим только ее, предположив, что k=1:

Заменив   получим:

Отношение первой гармоники к среднему значению называют коэффициентом пульсаций:

Запомним эту формулу на будущее, а сейчас отметим, что в нашем случае при m – 2, q – 2/3. Это большие пульсации – амплитуда первой гармоники составляет 67% от среднего значения выпрямленного напряжения.

 Средний ток диодов

Как мы уже видели диоды работают по очереди – каждый из них проводит в среднем половину общего тока , который есть в нагрузке. Поэтому каждый из диодов должен быть рассчитан на ток  I_в = I_d/2

Наибольшее обратное напряжение на диоде

В то время когда диод B1 проводит его можно считать замкнутым, и тогда к диоду B2 будет приложено в обратном направлении напряжение вторичной обмотки. Поэтому каждый из диодов должен быть рассчитан на ее амплитудное значение:

Ликбез КО. Лекция №1 Схемы выпрямления электрического тока.

Схемы выпрямления электрического тока.
Выпрямитель электрического тока – электронная схема, предназначенная для преобразования переменного электрического тока в постоянный (однополярный) электрический ток.

В полупроводниковой аппаратуре выпрямители исполняются на полупроводниковых диодах. В более старой и высоковольтной аппаратуре выпрямители исполняются на электровакуумных приборах – кенотронах. Раньше широко использовались – селеновые выпрямители.

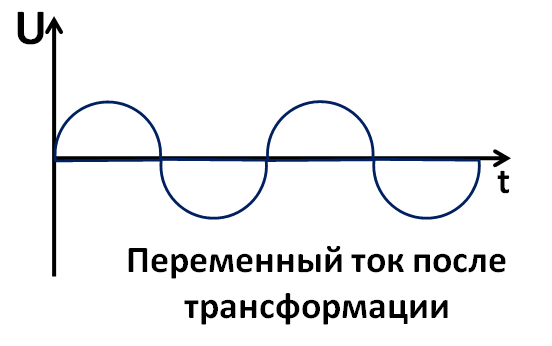

Для начала вспомним, что собой представляет переменный электрический ток. Это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону.

В переменном электрическом токе можно условно выделить положительные и отрицательные полупериоды. Всё то, что больше нулевого значения относится к положительным полупериодам (положительная полуволна – красным цветом), а всё, что меньше (ниже) нулевого значения – к отрицательным полупериодам (отрицательная полуволна – синим цветом).

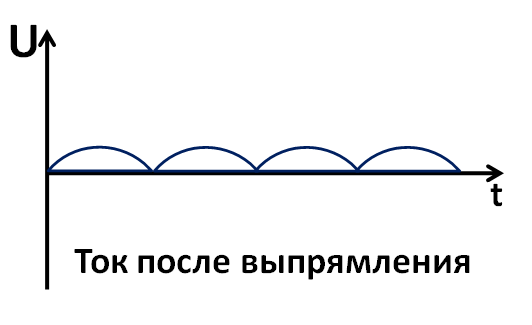

Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делая направление тока односторонним.

Схемы построения выпрямителей сетевого напряжения можно поделить на однофазные и трёхфазные, однополупериодные и двухполупериодные.

Для удобства мы будем считать, что выпрямляемый переменный электрический ток поступает с вторичной обмотки трансформатора. Это соответствует истине и потому, что даже электрический ток в домашние розетки квартир домов приходит с трансформатора понижающей подстанции. Кроме того, поскольку сила тока – величина, напрямую зависящая от нагрузки, то при рассмотрении схем выпрямления мы будем оперировать не понятием силы тока, а понятием – напряжение, амплитуда которого напрямую не зависит от нагрузки.

На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

Из рисунка видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы – анод и катод местами, то на выходе окажется, что отсечена не отрицательная, а положительная полуволна.

Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:
Uср = Umax / π = 0,318 Umax

где: π — константа равная 3,14.
Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребляющих большой ток.

Наиболее распространёнными являются однофазные двухполупериодные выпрямители. Существуют две схемы таких выпрямителей – мостовая схема и балансная.

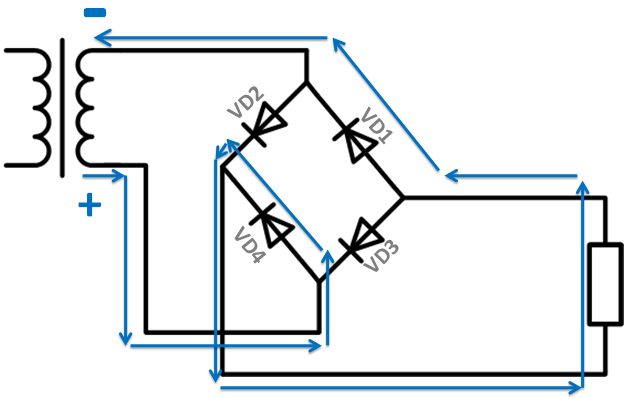

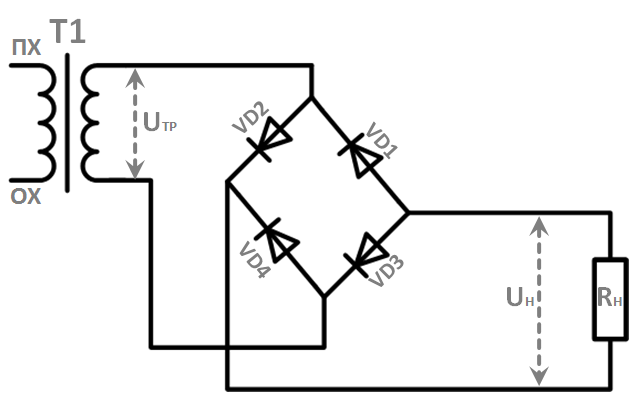

Рассмотрим мостовую схему однофазного двухполупериодного выпрямителя и его работу.

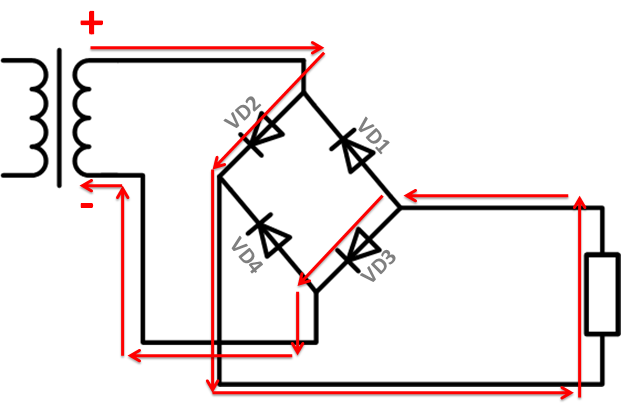

Если ток вторичной обмотки трансформатора течёт по направлению от точки «А» к точке «В», то далее от точки «В» ток течёт через диод VD3 (диод VD1 его не пропускает), нагрузку Rн, диод VD2 и возвращается в обмотку трансформатора через точку «А». Когда направление тока вторичной обмотки трансформатора меняется на противоположное, то вышедший из точки «А», ток течёт через диод VD4, нагрузку Rн, диод VD1 и возвращается в обмотку трансформатора через точку «В».

Таким образом, практически отсутствует промежуток времени, когда напряжение на выходе выпрямителя равно нулю.

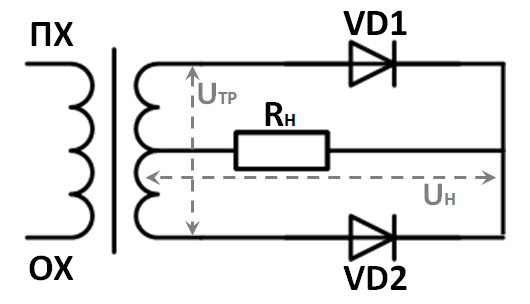

Рассмотрим балансную схему однофазного двухполупериодного выпрямителя.

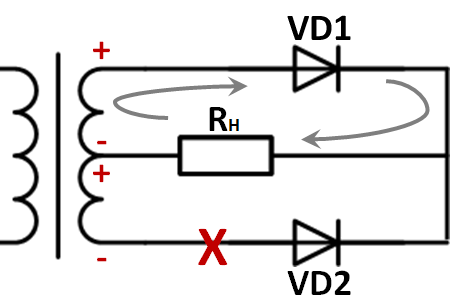

По своей сути это два однополупериодных выпрямителя, подключенных параллельно в противофазе, при этом начало второй обмотки соединено с концом первой вторичной обмотки. Если в мостовой схеме во время действия обоих полупериодов сетевого напряжения используется одна вторичная обмотка трансформатора, то в балансной схеме две вторичных обмотки (2 и 3) используются поочерёдно.

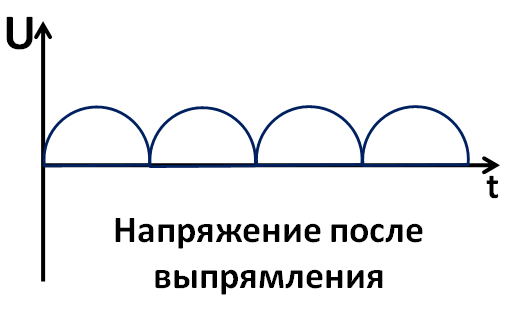

Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению:
Uср = 2*Umax / π = 0,636 Umax

где: π — константа равная 3,14.
Представляет интерес сочетание мостовой и балансной схемы выпрямления, в результате которого, получается двухполярный мостовой выпрямитель, у которого один провод является общим для двух выходных напряжений (для первого выходного напряжения, он отрицательный, а для второго — положительный):


Трёхфазные выпрямители

Трёхфазные выпрямители обладают лучшей характеристикой выпрямления переменного тока – меньшим коэффициентом пульсаций выходного напряжения по сравнению с однофазными выпрямителями. Связано это с тем, что в трёхфазном электрическом токе синусоиды разных фаз «перекрывают» друг друга. После выпрямления такого напряжения, сложения амплитуд различных фаз не происходит, а выделяется максимальная амплитуда из значений всех трёх фаз входного напряжения.

На следующем рисунке представлена схема трёхфазного однополупериодного выпрямителя и его выходное напряжение (красным цветом), образованное на «вершинах» трёхфазного напряжения.

За счёт «перекрытия» фаз напряжения, выходное напряжение трёхфазного однополупериодного выпрямителя имеет меньшую глубину пульсации. Вторичные обмотки трансформатора могут быть использованы только по схеме подключения «звезда», с «нулевым» выводом от трансформатора.

На следующем рисунке представлена схема трёхфазного двухполупериодного мостового выпрямителя (схема Ларионова) и его выходное напряжение (красным цветом).

За счёт использования положительной и перевернутой отрицательной полуволны трёхфазного напряжения, выходное напряжение (выделено красным цветом), образованное на вершинах синусоид, имеет самую маленькую глубину пульсаций выходного напряжения по сравнению со всеми остальными схемами выпрямления. Вторичные обмотки трансформатора могут быть использованы как по схеме подключения «звезда», без «нулевого» вывода от трансформатора, так и «треугольник».
При конструировании блоков питания для выбора выпрямительных диодов используют следующие параметры, которые всегда указаны в справочниках:

— максимальное обратное напряжение диода – Uобр ;

— максимальный ток диода – Imax ;

— прямое падение напряжения на диоде – Uпр .

Необходимо выбирать все эти перечисленные параметры с запасом, для исключения выхода диодов из строя.

Максимальное обратное напряжение диода Uобр должно быть в два раза больше реального выходного напряжения трансформатора. В противном случае возможен обратный пробой p-n, который может привести к выходу из строя не только диодов выпрямителя, но и других элементов схем питания и нагрузки.

Значение максимального тока Imax выбираемых диодов должно превышать реальный ток выпрямителя в 1,5 – 2 раза. Невыполнение этого условия, также приводит к выходу из строя сначала диодов, а потом других элементов схем.

Прямое падение напряжения на диоде – Uпр, это то напряжение, которое падает на кристалле p-n перехода диода. Если по пути прохождения тока стоят два диода, значит это падение происходит на двух p-n переходах. Другими словами, напряжение, подаваемое на вход выпрямителя, на выходе уменьшается на значение падения напряжения.

Схемы выпрямителей предназначены для преобразования переменного — изменяющего полярность напряжения в однополярное — не изменяющее полярность. Но этого недостаточно для превращения переменного напряжения в постоянное. Для того, чтобы оно преобразовалось в постоянное необходимо применение сглаживающих фильтров питания, устраняющих резкие перепады выходного напряжения от нуля до максимального значения.

Что такое трехфазное выпрямление, принцип работы и схемы

В данной статье поговорим про трехфазный выпрямитель (контролируемый и неконтролируемый). Подробно опишем его принцип работы, а так же рассмотрим схемы полуволнового и полноволнового трехфазного выпрямителя.

Описание

В предыдущей статье мы видели, что процесс преобразования входного источника переменного тока в постоянный источник постоянного тока называется выпрямлением, причем наиболее популярные схемы, используемые для выполнения этого процесса выпрямления, основаны на полупроводниковых диодах. На самом деле выпрямление переменного напряжения является одним из самых популярных применений диодов, так как диоды недорогие, небольшие и надежные, что позволяет нам создавать многочисленные типы выпрямительных цепей, используя либо индивидуально подключенные диоды, либо всего один встроенный мостовой выпрямительный модуль.

Однофазные источники питания, такие как в домах и офисах, обычно имеют фазо-нейтральное напряжение 120 или 240 Врм, также называемое линией нейтрали (LN), и номиналом постоянного напряжения и частоты, которые создают переменное напряжение или ток в форму синусоидальной формы волны с сокращением «AC».

Трехфазные выпрямители, также известные как многофазные выпрямительные схемы, аналогичны предыдущим однофазным выпрямителям. Разница на этот раз в том, что мы используем три однофазных источника питания, соединенных вместе, которые были произведены одним единственным трехфазным генератором.

Преимущество здесь состоит в том, что трехфазные выпрямительные схемы могут использоваться для питания многих промышленных устройств, таких как управление двигателем или зарядка аккумулятора, которые требуют более высоких требований к мощности, чем однофазная выпрямительная схема.

Трехфазные источники питания развивают эту идею на один шаг вперед, комбинируя вместе три напряжения переменного тока одинаковой частоты и амплитуды, причем каждое напряжение переменного тока называется «фазой». Эти три фазы имеют сдвиг по фазе на 120 электрических градусов друг от друга, создавая последовательность фаз или поворот фазы на 360 ^o  ÷ 3 = 120 ^o, как показано.

Трехфазная форма волны

Преимущество здесь заключается в том, что трехфазный источник переменного тока (AC) может использоваться для подачи электроэнергии непосредственно на сбалансированные нагрузки и выпрямители. Поскольку трехфазный источник питания имеет фиксированное напряжение и частоту, он может использоваться в схеме выпрямления для получения энергии постоянного тока с постоянным напряжением, которая затем может быть отфильтрована, что приводит к выходному напряжению постоянного тока с меньшей пульсацией по сравнению с однофазной выпрямительной схемой.

Принцип работы

Видя, что 3-фазный источник питания — это просто три однофазные комбинации, мы можем использовать это многофазное свойство для создания 3-фазных цепей выпрямителя.

Как и в случае однофазного выпрямления, в трехфазном выпрямлении используются диоды, тиристоры, транзисторы или преобразователи для создания полуволновых, двухволновых, неконтролируемых и полностью управляемых выпрямительных цепей, преобразующих данный трехфазный источник питания в постоянный выходной уровень постоянного тока. В большинстве случаев трехфазный выпрямитель подается напрямую от электросети или от трехфазного трансформатора, если подключенная нагрузка требует другого уровня выхода постоянного тока.

Как и в случае предыдущего однофазного выпрямителя, наиболее простой трехфазной выпрямительной схемой является схема неуправляемого полуволнового выпрямителя, в которой используются три полупроводниковых диода, по одному диоду на фазу, как показано ниже.

Полуволновое трехфазное выпрямление

Так как же работает эта трехфазная полуволновая выпрямительная схема? Анод каждого диода подключен к одной фазе источника напряжения с катодами всех трех диодов, соединенных вместе в одну положительную точку, эффективно создавая схему диода типа «ИЛИ». Эта общая точка становится положительной (+) клеммой нагрузки, в то время как отрицательная (-) клемма нагрузки подключается к нейтрали (N) источника питания.

Предполагая, что чередование фаз красно-желто-синее (V _A  — V _B  — V _C ) и красная фаза (V _A ) начинается при 0 ^o . Первым проводящим диодом будет диод 1 ( D ₁  ), так как он будет иметь более положительное напряжение на своем аноде, чем диоды D ₂или D ₃ . Таким образом, диод D ₁ проводит для положительного полупериода V _A, в то время как D ₂ и D ₃ находятся в их обратном смещенном состоянии. Нейтральный провод обеспечивает обратный путь тока нагрузки к источнику питания.

Через 120 электрических градусов диод 2 (D ₂ ) начинает проводить для положительного полупериода V _B (желтая фаза). Теперь его анод становится более положительным, чем диоды D ₁ и D _3, которые оба «выключены», потому что они смещены в обратном направлении. Аналогичным образом , 120 ^о дальнейшем V _С(синия фаза) начинает возрастать поворачивая «ON» диод 3 (D ₃ ) в качестве анода становится более положительным, таким образом, превращая «OFF» диоды D ₁ и D ₂ .

Затем мы можем видеть, что для трехфазного выпрямления, какой бы диод не имел более положительного напряжения на своем аноде, по сравнению с двумя другими диодами, он автоматически начнет проводить, тем самым давая схему проводимости: D ₁ D ₂ D _3, как показано.

Из приведенных выше сигналов для резистивной нагрузки видно, что для полуволнового выпрямителя каждый диод пропускает ток в течение одной трети каждого цикла, а выходной сигнал в три раза больше входной частоты источника переменного тока. Следовательно, в данном цикле имеется три пика напряжения, поэтому за счет увеличения количества фаз от однофазного до трехфазного источника улучшается выпрямление источника питания, то есть выходное напряжение постоянного тока становится более плавным.

Для трехфазного полуволнового выпрямителя напряжения питания V _A V _B и V _C сбалансированы, но с разностью фаз 120 ^o, что дает:

V _A  = V _P * sin (ωt — 0 ^o )

V _B  = V _P * sin (ωt — 120 ^o )

V _C  = V _P * sin (ωt — 240 ^o )

Таким образом, среднее значение постоянного тока формы волны выходного напряжения от трехфазного полуволнового выпрямителя задается как:

Поскольку напряжение обеспечивает пиковое напряжение V _P равно V _RMS * 1,414, из этого следует, что V _P равно V _P / 1,414, что дает 0,707 * V _P , поэтому среднее выходное напряжение постоянного тока выпрямителя можно выразить через среднеквадратичное фазное напряжение, дающее:

Полноволновое трехфазное выпрямление

В двухволновой трехфазной неконтролируемой мостовой выпрямительной схеме используются шесть диодов, по два на фазу аналогично однофазному мостовому выпрямителю. Трехфазный двухполупериодный выпрямитель получается с использованием двух схем полуволнового выпрямителя. Преимущество здесь состоит в том, что схема производит более низкий пульсационный выход, чем предыдущий полуволновой 3-фазный выпрямитель, поскольку его частота в шесть раз превышает входной сигнал переменного тока.

Кроме того, двухполупериодный выпрямитель может питаться от сбалансированного 3-фазного 3-проводного треугольника, подключенного треугольником, поскольку четвертый нейтральный (N) провод не требуется. Рассмотрим ниже трехполупериодную трехфазную схему выпрямителя.

Как и раньше, при условии чередования фаз красного-желтого-синего (V _A  — V _B  — V _C) и красной фазы (V _A ) начинается при 0 ^o . Каждая фаза подключается между парой диодов, как показано на рисунке. Один диод проводящей пары питает положительную (+) сторону нагрузки, в то время как другой диод питает отрицательную (-) сторону нагрузки.

Диоды D _1, D _3, D ₂ и D ₄ образуют мостовую выпрямительную сеть между фазами A и B, аналогично диоды D ₃ D _5, D ₄ и D ₆ между фазами B и C и D _5, D _1, D ₆ и D ₂ между фазами C и А.

Таким образом, диоды D _1, D ₃ и D ₅ питают положительную шину и в зависимости от того, какая из них имеет более положительное напряжение на своем анодном выводе, проводит. Аналогично, диоды D _2, D ₄ и D ₆ питают отрицательную шину, и какой диод имеет более отрицательное напряжение на своих катодных выводах.

Тогда мы можем видеть, что для трехфазного выпрямления диоды проводят в совпадающих парах, давая схему проводимости для тока нагрузки: D _1-2 D _1-6 D _3-6 D _3-6 D _3-4 D _{5- 4} D _5-2 и D _1-2, как показано.

В трехфазных силовых выпрямителях проводимость всегда происходит в наиболее положительном диоде и соответствующем наиболее отрицательном диоде. Таким образом, когда три фазы вращаются через выводы выпрямителя, проводимость передается от диода к диоду. Затем каждый диод проводит в течение 120 ^o (одну треть) в каждом цикле питания, но так как требуется два диода для проводки в парах, каждая пара диодов будет проводить только 60 ^o (одну шестую) цикла в любой момент времени, так как показано выше.

Поэтому мы можем правильно сказать, что для трехфазного выпрямителя, питаемого от «3» вторичных обмоток трансформатора, каждая фаза будет разделена на 360 ^o / 3, таким образом, требуя 2 * 3 диода. Отметим также, что в отличие от предыдущего полуволнового выпрямителя, между входной и выходной клеммами выпрямителя нет общего соединения. Следовательно, он может питаться от звезды или от трансформатора.

Таким образом, среднее значение постоянного тока сигнала выходного напряжения от трехфазного двухполупериодного выпрямителя задается как:

Где: V _S равно (V _{L (PEAK)}  ÷ √ 3 ), а где V _{L (PEAK)} — максимальное линейное напряжение (V _L * 1,414).

Резюме трехфазного выпрямления

В этой статье мы увидели, что трехфазное выпрямление — это процесс преобразования трехфазного источника переменного тока в пульсирующее постоянное напряжение, когда выпрямление преобразует входной источник питания синусоидального напряжения и частоты в постоянное напряжение постоянного тока. Таким образом, выпрямление мощности превращает переменный источник в однонаправленный источник.

Но мы также видели, что 3-фазные неконтролируемые полуволновые выпрямители, которые используют один диод на фазу, требуют подключения в виде звезды в качестве четвертого нейтрального (N) провода для замыкания цепи от нагрузки к источнику. Трехфазный двухполупериодный мостовой выпрямитель, который использует два диода на фазу, требует только трех линий электропередачи, без нейтрали, такой как та, которая обеспечивается питанием от треугольника.

Другим преимуществом двухполупериодного мостового выпрямителя является то, что ток нагрузки хорошо сбалансирован по мосту, что повышает эффективность (отношение выходной мощности постоянного тока к подводимой входной мощности) и снижает содержание пульсаций, как по амплитуде, так и по частоте, по сравнению с полуволновой конфигурацией.

Увеличивая количество фаз и диодов в конфигурации моста, можно получить более высокое среднее выходное напряжение постоянного тока с меньшей амплитудой пульсаций, как, например, при 6-фазном выпрямлении каждый диод будет проводить только одну шестую цикла. Кроме того, многофазные выпрямители производят более высокую частоту пульсаций, что означает меньшую емкостную фильтрацию и намного более плавное выходное напряжение. Таким образом, 6, 12, 15 и даже 24-фазные неконтролируемые выпрямители могут быть разработаны для улучшения коэффициента пульсации для различных применений.

comments powered by HyperComments

3).Какие схемы выпрямления переменного тока вы знаете? Нарисовать и объяснить принцип работы.

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Выпрямители обычно используются там, где нужно преобразовать переменный ток в постоянный ток. Применяются, например, в блоках питания такой аппаратуры, как промышленная и бытовая радио- и электроаппаратура (в т.ч. так называемые адаптеры), бортовая радиоэлектронная аппаратура транспортных средств. Это обусловлено тем, что обычно в системах электроснабжения зданий или транспортных средств (самолётов, поездов) применяется переменный ток. И выходной ток любого электромагнитного трансформатора, применённого для гальванической развязки цепей или для понижения напряжения, всегда переменный, тогда как в большинстве случаев электронные схемы и электродвигатели целевой аппаратуры рассчитаны на питание током постоянного напряжения.

Однополупериодный выпрямитель

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рис. 3.1:

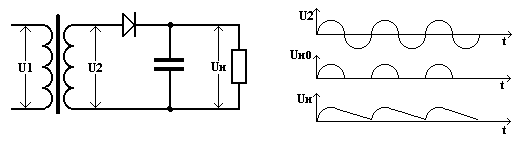

Рисунок 3.1- Принципиальная схема и осциллограммы напряжения в различных точках однополупериодного выпрямителя

где , U2 –Напряжение на вторичной обмотке трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

Как видно на осциллограммах напряжение со вторичной обмотки трансформатора проходит через вентиль на нагрузку только в положительные полупериоды переменного напряжения. В отрицательные полупериоды вентиль закрыт и напряжение в нагрузку подается только с заряженного в предыдущий полупериод конденсатора. При отсутствии конденсатора пульсации выпрямленного напряжения довольно значительны.

Недостатками такой схемы выпрямления являются: Высокий уровень пульсации выпрямленного напряжения, низкий КПД, значительно больший, чем в других схемах, вес трансформатора и нерациональное использование в трансформаторе меди и стали.

Данная схема выпрямителя применяется крайне редко и только в тех случаях, когда выпрямитель используется для питания цепей с низким током потребления.

Двухполупериодный выпрямитель с нулевой точкой

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рис. 3.2:

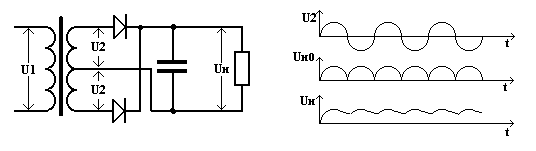

Рисунок 3.2.- Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя с нулевой точкой

Где, U2 -Напряжение на одной половине вторичной обмотки трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

В этом выпрямителе используются два вентиля, имеющие общую нагрузку и две одинаковые вторичные обмотки трансформатора (или одну со средней точкой). Практически схема представляет собой два однополупериодных выпрямителя, имеющих два разных источника и общую нагрузку. В одном полупериоде переменного напряжения ток в нагрузку проходит с одной половины вторичной обмотки через один вентиль, в другом полупериоде — с другой половины обмотки, через другой вентиль.

Преимущество: эта схема выпрямителя имеет в 2 раза меньше пульсации по сравнению с однополупериодной схемой выпрямления. Емкость конденсатора при одинаковом с однополупериодной схемой коэффициенте пульсаций может быть в 2 раза меньше.

Недостатки: более сложная конструкция трансформатора и нерациональное использование в трансформаторе меди и стали.

Выпрямители

ВЫПРЯМИТЕЛИ

Общие сведения:

Выпрямители – устройства, преобразующие переменный ток в постоянный.

Работа выпрямителей строится на свойстве диодов менять сопротивление в зависимости от полярности поданного напряжения.

ДИОД ОТКРЫТ (R=min) ДИОД ЗАКРЫТ (R=max)

Обычно схема выпрямления кроме преобразования из переменного тока в постоянный выполняет ещё одну функцию – понижение напряжения.

Есть некая уловка для сглаживания пульсации тока: подключение параллельно нагрузке конденсатора:

СХЕМЫ ВЫПРЯМЛЕНИЯ

1. Однополупериодная:

Принцип действия:

Сила переменного тока понижается трансформатором и подается на нагрузку Rн через диод, который пропускает только одну полволну переменного тока, для другой полуволны диод закрыт. Ток по нагрузке течёт только при одной полуволне переменного напряжения.

2. Двухполупериодная:

Принцип действия:

Переменный ток понижается трансформатором со средней точкой. Одна полуобмотка замкнута на нагрузку через диод VD1, а вторая через диод VD2.

При одной полуволне напряжения открыт диод VD1. (см. РИС)

При другой полуволне будет открыт VD2. (см. РИС)

Ток протекает через нагрузку при обоих полуволнах и в одном направлении.

3. Мостовая:

Принцип действия:

Переменный ток понижается трансформатором и прикладывается к выпрямительному мосту, который содержит 4 диода, включенные ромбом. На 2 плеча моста (углы ромба) подается переменной напряжение, а с двух других плеч получают постоянное напряжение.

Работу схемы необходимо рассматривать по полупериодам. При одной полуволне «+» сверху, а «-» снизу – ток протекает на нагрузку через VD2 и VD3(красный рисунок). При другой полуволне ток протекает через VD4 и VD1 (синий рисунок). В любом случае направление тока через нагрузку не меняется.

Схема выпрямления	ПЛЮСЫ	МИНУСЫ
Однополупериодная	+ Амплитуда выпрямленного напряжения равна амплитуде переменного напряжения + Простота схемы (всего один диод)	— Редкая пульсация (50Гц и нужен более сложный фильтр) — Низкий КПД трансформатора — подмагничивание сердечника трансформатора (греется)
Двухполупериодная	+ Частая пульсация (100Гц и для сглаживания нужен простой фильтр) + Нет подмагничивания сердечника	— Амплитуда выпрямленного напряжения в два раза меньше амплитуды исходного напряжения — Сложность (2 диода и трансформатор со средней точкой) — Низкий КПД трансформатора
Мостовая	+ Частая пульсация (100Гц) + Амплитуда постоянного напряжения равно амплитуде переменного напряжения + Меньше вероятность пробоя диодов + Высокий КПД трансформатора + Нет подмагничивания сердечника	— Сложность (4 диода)

Выпрямители устройств СЦБ

ВАК

Назначение: заряд аккумуляторов.

ВУС-1,3

Назначение: выпрямление переменного тока для питания стрелочных электродвигателей.

БПШ (блок питания штепсельный)

Назначение: питание линейных цепей в кодовой АБ.

БПСН (блок питания цепи смены направления)

Назначение: питание цепи смены направления однопутной АБ.

ЗБУ 12/10 (устройство заряда буферное)

Назначение: заряд аккумуляторов.

БДР, БД (блок диодов и резисторов)

Назначение: выпрямление переменного тока для питания контрольного реле в схеме управления стрелками.

By Kositov N.S. ATM-140
