схема. Замена адаптера. Принцип работы импульсного блока питания. Почему сетевой адаптер сгорел? Его устройство

Одна из самых распространенных проблем с телевизорами связана с неисправностью блока питания. Обычно его ремонт требуется в том случае, если любой из элементов платы выходит из строя, и, как правило, это отнюдь не самый трудоемкий и дорогой вид работ. Однако заниматься им могут только специалисты, поскольку любые некорректные действия с БП могут привести к серьезным поломкам в самых разных частях аппарата.

О том, что такое блок питания, для чего нужен, и как понять, что он неисправен, пойдет речь в нашей статье.

Что это такое?

В самом общем смысле блок питания представляет из себя источник электричества, который снабжает телевизор необходимым током. Этот модуль позволяет преобразовывать сетевое напряжение до значений, необходимых для полноценного функционирования техники. Как правило, БП включен в комплектацию антенн с усилителем для того, чтобы улучшать прием сигнала.

Блоки питания – универсальные приборы, они могут устанавливаться в других приспособлениях: для улучшения качества сигнала сотовой, спутниковой связи и даже интернета. БП незаменим в ситуации, когда используется Wi-Fi-адаптер, кстати, он также представляет из себя одну из разновидностей антенн. Проще говоря, везде, где используются радиоволны и имеется принимающая антенна, нужен блок питания.

Но мы рассмотрим только те его разновидности, которые требуются для бесперебойной работы телевизионной техники.

Обращаем внимание: актуальность установки и поддержания работоспособности БП прямо связана с тем, что в его отсутствие и починить его бывает очень затратно или даже невозможно.

Телевизионный блок питания выполняет три основные функции:

• преобразование энергии подачи тока в аппаратуру;
• защита от помех подпитывающего напряжения;
• поддержание необходимого уровня напряжения внутри самого телевизора.

Наибольшее распространение получили современные системы, работающие от стандартных сетей в 220 Вт. Такие элементы бывают встроенными в единую конструкцию антенны либо располагающимися отдельно, когда подключение осуществляется через порт.

Если речь идет о встроенных моделях, то обычно применяется бестрансформаторная схема. В этом случае преобразование энергии осуществляется за счёт широтно-импульсной модуляции. Такие блоки питания включаются в самую обычную розетку, их рассчитанная мощность составляет 10 Вт. Этого параметра вполне достаточно для того, чтобы обеспечить питание антенны. Подобные элементы довольно компактны и не занимают много места, но в случае неисправности незамедлительно приводят к выводу из строя всей системы приема сигнала.

Поэтому бывает более практичным приобрести

внешние устройства. Они ориентированы на то, что в случае выхода из строя БП некоторый сигнал всё же будет сохранён, хотя, безусловно, хорошим он не будет. В любом случае еще одно достоинство наружных блоков питания сводится к тому, что их можно быстро и просто заменить при необходимости.

Схема работы базируется на трансформаторе. При этом выходное напряжение БП стабилизируется параболическим образом, типовыми параметрами для выходного напряжения стали значения 24, а также 18, 12 и 5 Вт. Более точные цифры определяются в зависимости от технико-эксплуатационных параметров антенны.

Устройство и принцип работы

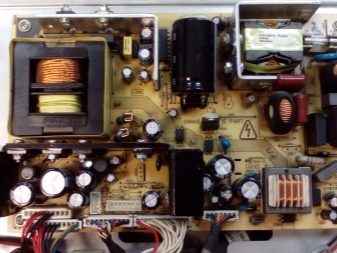

Чаще всего плата блока питания представляет собой отдельный электронный модуль. Это является отличительной чертой любого телевизора с небольшой диагональю экрана, а в более крупных моделях она встроена.

Любая плата блока питания имеет следующие составляющие:

• трансформатор;
• сетевой фильтр;
• узлы рабочего и дежурного режима;
• модуль предохранения от перегрузки;
• радиаторы, то есть элементы охлаждения.

Принцип работы блока питания сводится к приведению подаваемого сетевого напряжения к тому виду, который будет удовлетворять требованиям энергоснабжения базовых электронных узлов телевизионной техники, в том числе и его матрицы.

Важно: величина и параметры питающих потенциалов должны в точности соответствовать как самим рабочим напряжениям, так и их эпюрам.

В большинстве случаев они указываются непосредственно на каждое предлагаемое устройство.

Как подключить?

Рассмотрим подробнее, как подсоединить БП. В большинстве случаев в активную антенну усилитель уже вмонтирован. А вот в пассивной – его нет. Чтобы его подключить, в первую очередь необходимо собрать антенный кабель со штекером, который будет предназначен для данных целей. Рассмотрим, как это сделать.

Сначала следует подготовить сам кабель, то есть зачистить его. Для этого острым канцелярским ножом либо скальпелем выполняют тонкий разрез по окружности на удалении 1,5 см от края кабеля. При выполнении этой работы

очень важно быть аккуратным и постараться не повредить волоски экранированной оплётки, расположенной сразу под изоляционным слоем.

После того как эти действия будут выполнены, упомянутые волоски нужно осторожно отогнуть, а расположенный около них кусок фольги убрать.

Отступив от загнутого края оплетки примерно 5 мм, необходимо сделать ещё один срез по окружности. Он необходим для того, чтобы удалить внутренний изоляционный слой. После этого кабель, подготовленный к монтажу, следует просунуть под соответствующие крепежи в коробке БП и затянуть винтами.

Обращаем особое внимание на то, что когда подключается провод, его металлизированная оплетка непременно должна иметь контакт с залуженной площадкой, которая является обязательным элементом конструкции любого корпуса БП. Если этого не сделать, то питание на антенну попросту не будет поступать. Нужно учесть и тот факт, что кабельная оплетка ни в коем случае не должна соприкасаться с центральной жилой самого провода. Если это случится, то произойдет короткое замыкание, и индикатор работы модуля не будет функционировать.

Для сведения: при корректном подсоединении блока питания с самим антенным кабелем после выполнения всех необходимых настроек телевизор обычно показывает намного больше каналов, чем прежде.

Как проверить на исправность?

В общем виде наружная диагностика возможных неисправностей и поломок блока питания выглядит следующим образом.

Если внешний вид конденсаторов вызывает у вас хоть какие-то подозрения, то их необходимо сразу же снять и заменить.

Вы заметили перебои с работой дежурного режима – нужно сразу же проверить напряжение на управляемом стабилитроне. Если на выходе данного узла напряжение будет отсутствовать либо иметь слишком низкие значения, следовательно, режим работы нарушен.

Для того чтобы восстановить функциональность элемента, необходимо удостовериться в работоспособности всех остальных деталей схемы. Для этого следует выпаять один контакт подозрительного конденсатора либо резистора, все сгоревшие элементы удалить полностью и сразу же заменить новыми. Если вы увидите участок некачественной пайки – это место нужно залудить с флюсом, а после удостовериться в том, что контакты прочно зафиксированы в зоне крепления.

О восстановлении работоспособности схемы БП и возвращении дежурного режима укажут появление напряжение в 5 В, а также мигание красного светового индикатора на лицевой панели телевизора.

Обращаем внимание на то, что при каждой замене остальных подозрительных элементов необходимо сразу же выполнять проверку – произошли ли изменения на выходе блока питания.

О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда.

Возможные неисправности и их причины

О том, что блоку управления телевизором необходим ремонт, могут указать следующие признаки:

• телевизор не включается при нажатии кнопки, при этом светодиодная индикация-лампочка на корпусе не загорается;
• лампочка загорается, но техника не запускается;
• изображение идёт с большим отрывом от звука;
• возникают значительные помехи – возможны изломы и полосы на экране;
• искажение звука – телевизор пищит, тарахтит, издает другие шумы.

Все перечисленные неисправности БП могут быть вызваны несколькими причинами, среди которых выделяют:

• устройство уходит в защиту вследствие короткого замыкания, которое привело к перегоранию БП или отдельных его компонентов;
• нестабильная подача напряжения в сети;
• перегорание предохранителя;
• полный или частичный износ конденсаторов.

Чтобы запустить телевизор и получить полноценное качественное изображение, попробуйте несколько раз повторить включение и выключение агрегата.

Обращаем особое внимание на то, что любые самостоятельные попытки починки телевизора, как правило, приводят только к усугублению проблем с электронными элементами системы или даже полному выходу их из строя. Любые неправильные действия влекут за собой необходимость замены телевизионной материнской платы, стоимость которой доходит до 70% стоимости всего агрегата.

Все элементы сложного электронного оборудования необходимо ремонтировать с точным соблюдением всех правил техники безопасности, в частности, следует предварительно разрядить входные конденсаторы. Не имея специального опыта подобных работ и знаний, вы можете причинить вред не только самому телевизору, но и своему здоровью.

О том, каков принцип работы у блока питания для телевизора, смотрите в следующем видео.

Блок питания ж/к телевизора

Блок питания современного телевизора (ТВ), независимо от марки его дисплея, представляет собой импульсный преобразователь напряжения с фиксированными выходными характеристиками. Их нормируемые значения определяют штатный режим работы всего устройства в целом. В случае появления каких-либо неисправностей по их изменению можно судить о характере поломки.

Устройство и принцип работы

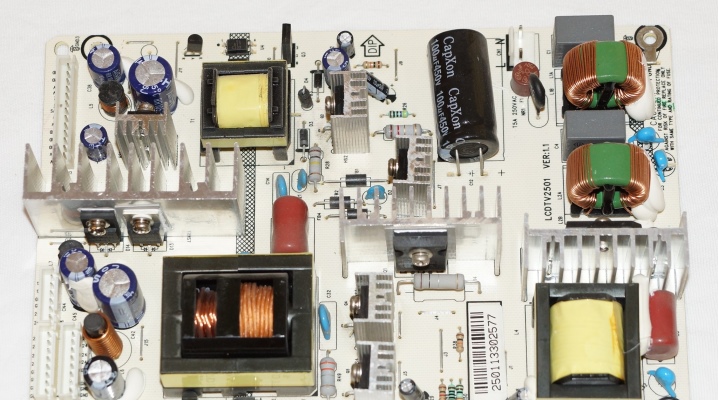

Плата импульсного блока питания (ИБП) нередко выполняется в виде отдельного электронного модуля, что является характерной чертой ТВ с небольшой диагональю экрана. В более габаритных моделях она интегрируется в шасси приемника и находится внутри его конструкции (смотрите фото ниже).

В плату БП входят следующие обязательные составляющие:

• Импульсный трансформатор.
• Фильтр сетевого питания, собранный на основе дросселей и конденсаторов.
• Узлы дежурного и рабочего режима.
• Модуль защиты от перегрузок.
• Элементы охлаждения (радиаторы).

Принцип работы БП заключается в приведении сетевого напряжения к виду, удовлетворяющему требованиям энергоснабжения основных электронных узлов телевизора (включая его матрицу).

Дополнительная информация: Величина и форма питающих потенциалов должны соответствовать рабочим напряжениям и их эпюрам, приводимым в специальных таблицах.

Иногда они указываются непосредственно на электрической схеме конкретного устройства.

Характерные неисправности и их выявление

Типовые неисправности блока питания рассмотрим на примере телевизора с ж/к экраном марки «ViewSonic N3260W». Внешние их проявления выражаются в следующих отклонениях от нормальных режимов работы воспроизводящего устройства:

• При нажатии на кнопку «Сеть» телевизор совсем не включается.
• Индикатор светится, но ТВ не переходит из дежурного в рабочий режим.
• Изображение появляется только спустя некоторое время.
• Включить телевизор удается лишь через несколько попыток, после чего появляются нормальное изображение и звук.

Первое, с чего начинается обследование при обнаружении большинства из этих неисправностей – это тщательный визуальный осмотр платы БП при полностью отключенном от сети устройстве. Если ничего подозрительно не обнаружено – следует перейти к более подробному анализу причин их появления. Для этого потребуется демонтировать питающий модуль из корпуса телевизора, отсоединив прежде все разъемы.

Затем необходимо разрядить высоковольтный фильтрующий конденсатор цепей питания, остаточное напряжение на котором опасно для человека. В силовых блоках большинства моделей ТВ, включая эту, причинами неисправности чаще всего являются:

• Выход из строя электролитов вторичных питающих цепей.
• Некачественная пайка отдельных составляющих платы (дросселей и полупроводниковых элементов, в частности).
• Выгорание силовых (ключевых) транзисторов.
• Обрыв или пропадание контакта в подводящих разъемах.

Обратите внимание: Убедиться в том, что электролиты состарились и вышли из строя удается по их вздутой крышке (фото сверху).

Последствия плохой фильтрации напряжения вследствие их неисправности бывают самыми различными. Они проявляются либо в полной потере работоспособности БП, либо в связанных с этим повреждениях элементов инвертора. Нередко они приводят к сбою программного обеспечения в чипах памяти материнской платы и необходимости его обновления.

Остальные неисправности также выявляются визуально. При выгорании транзисторов, например, в районе их ножек явно различим черный налет гари. Периодическое пропадание контакта в разъемах определяется по его восстановлению при легком покачивании из стороны в сторону. Для проведения такой проверки потребуется тестер, включенный в режим «Прозвонка». В остальных случаях неисправности выявляются по пропаданию нужных напряжений на выходе (или отклонению их от нормы).

Прядок диагностирования и устранения неисправностей

Общий порядок диагностирования и устранения обнаруженных неисправностей сводится к следующей последовательности ремонтных операций:

1. Все конденсаторы, внешний вид которых вызывает хоть какие-то подозрения, необходимо сразу же заменить.
2. При нарушении работы блока дежурного режима следует проверить напряжения 5 Вольт на управляемом стабилитроне.
3. Если на выходе этого узла напряжение на фильтрующих конденсаторах отсутствует или его значение сильно занижено – это значит, что нарушен режим работы.
4. Для его восстановления потребуется убедиться в исправности всех линейных элементов схемы.

Дополнительная информация: Их работоспособность проверяется с помощью того же тестера без полного выпаивания из платы блока.

Для этого достаточно выпаять только один контакт «подозрительного» резистора или конденсатора. Выявленные сгоревшие элементы удаляются из платы полностью и заменяются новыми. При обнаружении некачественной пайки следует залудить это место с флюсом, а затем убедиться, что контактная ножка надежно закреплена в зоне фиксации.

О восстановлении работоспособности схемы дежурного режима свидетельствует появление напряжения 5 Вольт, а также загорание красного светодиода на лицевой панели телевизора (фото сверху).

При каждой очередной замене других «подозрительных» элементов следует сразу же проверять произошедшие на выходе БП изменения. О восстановлении функции рабочего режима, например, судят по нормальному включению телевизора и появлению на его экране изображения и звука.

В заключение обзора отметим, что выявление и устранение неисправностей импульсных блоков питания, входящих в состав современных телевизионных приемников – это совсем непростая процедура. Она требует наличия специальной измерительной аппаратуры и некоторых навыков в ремонте электронной техники. Если вы затрудняетесь самостоятельно диагностировать причину отказа телевизора – лучше всего пригласить телемастера-профессионала. При нынешней, сравнительно невысокой стоимости на ремонт телевизионной техники, это позволит сэкономить время и не расходовать попусту свои силы.

Наши группы ВКонтакте и Одноклассниках

Заходите на прикольный канал Шахан TV

Принципиальная схема импульсного блока питания ЗУСЦТ, принцип работы

Материал данной статьи предназначен не только для владельцев уже раритетных телевизоров, желающих восстановить их работоспособность, но и для тех, кто хочет разобраться со схемотехникой, устройством и принципом работы импульсных блоков питания. Если усвоить материал данной статьи, то без труда можно будет разобраться с любой схемой и принципом работы импульсных блоков питания для бытовой техники, будь то телевизор, ноутбук или офисная техника. И так приступим…



В телевизорах советского производства, третьего поколения ЗУСЦТ применялись импульсные блоки питания — МП (модуль питания).

Импульсные блоки питания в зависимости от модели телевизора, где они использовались, разделялись на три модификации — МП-1, МП-2 и МП-3-3. Модули питания собраны по одинаковой электрической схеме и различаются только типом импульсного трансформатора и номиналом напряжения конденсатора С27 на выходе фильтра выпрямителя (см. принципиальную схему).

Функциональная схема и принцип работы импульсного блока питания телевизора ЗУСЦТ

Рис. 1. Функциональная схема импульсного блока питания телевизора ЗУСЦТ:

1 — сетевой выпрямитель; 2 — формирователь импульсов запуска; 3 — транзистор импульсного генератора, 4 — каскад управления; 5 — устройство стабилизации; 6 — устройство защиты; 7 — импульсный трансформатор блока питания телевизоров 3усцт; 8 — выпрямитель; 9 — нагрузка

Пусть в начальный момент времени в устройстве 2 будет сформирован импульс, который откроет транзистор импульсного генератора 3. При этом через обмотку импульсного трансформатора с выводами 19, 1 начнет протекать линейно нарастающий пилообразный ток. Одновременно в магнитном поле сердечника трансформатора будет накапливаться энергия, значение которой определяется временем открытого состояния транзистора импульсного генератора. Вторичная обмотка (выводы 6, 12) импульсного трансформатора намотана и подключена таким образом, что в период накопления магнитной энергии к аноду диода VD приложен отрицательный потенциал и он закрыт. Спустя некоторое время каскад управления 4 закрывает транзистор импульсного генератора. Так как ток в обмотке трансформатора 7 из-за накопленной магнитной энергии не может мгновенно измениться, возникает ЭДС самоиндукции обратного знака. Диод VD открывается, и ток вторичной обмотки (выводы 6, 12) резко возрастает. Таким образом, если в начальный период времени магнитное поле было связано с током, который протекал через обмотку 1, 19, то теперь оно создается током обмотки 6, 12. Когда вся энергия, накопленная за время замкнутого состояния ключа 3, перейдет в нагрузку, то во вторичной обмотке достигнет нулевого значения.

Из приведенного примера можно сделать вывод, что, регулируя длительность открытого состояния транзистора в импульсном генераторе, можно управлять количеством энергии, которое поступает в нагрузку. Такая регулировка осуществляется с помощью каскада управления 4 по сигналу обратной связи — напряжению на выводах обмотки 7, 13 импульсного трансформатора. Сигнал обратной связи на выводах этой обмотки пропорционален напряжению на нагрузке 9.

Если напряжение на нагрузке по каким-либо причинам уменьшится, то уменьшится и напряжение, которое поступает в устройство стабилизации 5. В свою очередь, устройство стабилизации через каскад управления начнет закрывать транзистор импульсного генератора позже. Это увеличит время, в течение которого через обмотку 1, 19 будет течь ток, и соответственно возрастет количество энергии, передаваемой в нагрузку.

Момент очередного открывания транзистора 3 определяется устройством стабилизации, где анализируется сигнал, поступающий с обмотки 13, 7, что позволяет автоматически поддерживать среднее значение выходного постоянного напряжения.

Применение импульсного трансформатора дает возможность получить различные по амплитуде напряжения в обмотках и устраняет гальваническую связь между цепями вторичных выпрямленных напряжений и питающей электрической сетью. Каскад управления 4 определяет размах импульсов, создаваемых генератором, и при необходимости отключает его. Отключение генератора осуществляется при уменьшении напряжения сети ниже 150 В и понижении потребляемой мощности до 20 Вт, когда каскад стабилизации перестает функционировать. При неработающем каскаде стабилизации, импульсный генератор оказывается неуправляемым, что может привести к возникновению в нем больших импульсов тока и к выходу из строя транзистора импульсного генератора.

Принципиальная схема импульсного блока питания телевизора ЗУСЦТ

Рассмотрим принципиальную схему модуля питания МП-3-3 и принцип ее работы.

Рис. 2 Принципиальная схема импульсного блока питания телевизора ЗУСЦТ, модуль МП-3-3

Открыть схему блока питания телевизора ЗУСЦТ с высоким разрешением >>>.

В ее состав входит низковольтный выпрямитель (диоды VD4 — VD7), формирователь импульсов запуска (VT3), импульсный генератор (VT4), устройство стабилизации (VT1), устройство защиты (VT2), импульсный трансформатор Т1 блока питания 3усцт и выпрямители на диодах VD12 — VD15 со стабилизатором напряжения (VT5 — VT7).

Импульсный генератор собран по схеме блокинг-генератора с коллекторно-базовыми связями на транзисторе VT4. При включении телевизора постоянное напряжение с выхода фильтра низковольтного выпрямителя (конденсаторов С16, С19 и С20) через обмотку 19, 1 трансформатора Т1 поступает на коллектор транзистора VT4. Одновременно сетевое напряжение с диода VD7 через конденсаторы С11, С10 и резистор R11 заряжает конденсатор С7, а также поступает на базу транзистора VT2, где оно используется в устройстве защиты модуля питания от пониженного напряжения сети. Когда напряжение на конденсаторе С7, приложенное между эмиттером и базой 1 однопереходного транзистора VT3, достигнет значения 3 В, транзистор VT3 откроется. Происходит разрядка конденсатора С7 по цепи: переход эмиттер-база 1 транзистора VT3, эмиттерный переход транзистора VT4, параллельно соединенные, резисторы R14 и R16, конденсатор С7.

Ток разрядки конденсатора С7 открывает транзистор VT4 на время 10 — 15 мкс, достаточное, чтобы ток в его коллекторной цепи возрос до 3…4 А. Протекание коллекторного тока транзистора VT4 через обмотку намагничивания 19, 1 сопровождается накоплением энергии в магнитном поле сердечника. После окончания разрядки конденсатора С7 транзистор VT4 закрывается. Прекращение коллекторного тока вызывает в катушках трансформатора Т1 появление ЭДС самоиндукции, которая создает на выводах 6, 8, 10, 5 и 7 трансформатора Т1 положительные напряжения. При этом через диоды одно-полупериодных выпрямителей во вторичных цепях (VD12 — VD15) протекает ток.

При положительном напряжении на выводах 5, 7 трансформатора Т1 происходит зарядка конденсаторов С14 и С6 соответственно в цепях анода и управляющего электрода тиристора VS1 и С2 в эмиттерно-базовой цепи транзистора VT1.

Конденсатор С6 заряжается по цепи: вывод 5 трансформатора Т1, диод VD11, резистор R19, конденсатор С6, диод VD9, вывод 3 трансформатора. Конденсатор С14 заряжается по цепи: вывод 5 трансформатора Т1, диод VD8, конденсатор С14, вывод 3 трансформатора. Конденсатор С2 заряжается по цепи: вывод 7 трансформатора Т1, резистор R13, диод VD2, конденсатор С2, вывод 13 трансформатора.

Аналогично осуществляются последующие включения и выключения транзистора VT4 блокинг-генератора. Причем нескольких таких вынужденных колебаний оказывается достаточным, чтобы зарядить конденсаторы во вторичных цепях. С окончанием зарядки этих конденсаторов между обмотками блокинг-генератора, подсоединенными к коллектору (выводы 1, 19) и к базе (выводы 3, 5) транзистора VT4, начинает действовать положительная обратная связь. При этом блокинг-генератор переходит в режим автоколебаний, при котором транзистор VT4 будет автоматически открываться и закрываться с определенной частотой.

В период открытого состояния транзистора VT4 его коллекторный ток протекает от плюса электролитического конденсатора С16 через обмотку трансформатора Т1 с выводами 19, 1, коллекторный и эмиттерный переходы транзистора VT4, параллельно включенные резисторы R14, R16 к минусу конденсатора С16. Из-за наличия в цепи индуктивности нарастание коллекторного тока происходит по пилообразному закону.

Для исключения возможности выхода из строя транзистора VT4 от перегрузки сопротивление резисторов R14 и R16 подобрано таким образом, что, когда ток коллектора достигает значения 3,5 А, на них создается падение напряжения, достаточное для открывания тиристора VS1. При открывании тиристора конденсатор С14 разряжается через эмиттерный переход транзистора VT4, соединенные параллельно резисторы R14 и R16, открытый тиристор VS1. Ток разрядки конденсатора С14 вычитается из тока базы транзистора VT4, что приводит к его преждевременному закрыванию.

Дальнейшие процессы в работе блокинг-генератора определяются состоянием тиристора VS1, более раннее или более позднее открывание которого позволяет регулировать время нарастания пилообразного тока и тем самым количество энергии, запасаемой в сердечнике трансформатора.

Модуль питания может работать в режиме стабилизации и короткого замыкания.

Режим стабилизации определяется работой УПТ (усилителя постоянного тока) собранного на транзисторе VT1 и тиристоре VS1.

При напряжении сети 220 Вольт, когда выходные напряжения вторичных источников питания достигнут номинальных значений, напряжение на обмотке трансформатора Т1 (выводы 7, 13) возрастает до значения, при котором постоянное напряжение на базе транзистора VT1, куда оно поступает через делитель Rl — R3, становится более отрицательным, чем на эмиттере, куда оно передается полностью. Транзистор VT1 открывается по цепи: вывод 7 трансформатора, R13, VD2, VD1, эмиттерный и коллекторный переходы транзистора VT1, R6, управляющий электрод тиристора VS1, R14, R16, вывод 13 трансформатора. Этот ток, суммируясь с начальным током управляющего электрода тиристора VS1, открывает его в тот момент, когда выходное напряжение модуля достигает номинальных значений, прекращая нарастание коллекторного тока.

Изменяя напряжение на базе транзистора VT1 подстроечным резистором R2, можно регулировать напряжение на резисторе R10 и, следовательно, изменять момент открывания тиристора VS1 и продолжительность открытого состояния транзистора VT4, тем самым устанавливать выходные напряжения блока питания.

При уменьшении нагрузки (либо увеличении напряжения сети) возрастает напряжение на выводах 7, 13 трансформатора Т1. При этом увеличивается отрицательное напряжение на базе по отношению к эмиттеру транзистора VT1, вызывая возрастание коллекторного тока и падение напряжения на резисторе R10. Это приводит к более раннему открыванию тиристора VS1 и закрыванию транзистора VT4. Тем самым уменьшается мощность, отдаваемая в нагрузку.

При понижении напряжения сети соответственно меньше становится напряжение на обмотке трансформатора Т1 и потенциал базы транзистора VT1 по отношению к эмиттеру. Теперь из-за уменьшения напряжения, создаваемого коллекторным током транзистора VT1 на резисторе R10, тиристор VS1 открывается в более позднее время и количество энергии, передаваемой во вторичные цепи, возрастает. Важную роль в защите транзистора VT4 играет каскад на транзисторе VT2. При уменьшении напряжения сети ниже 150 В напряжение на обмотке трансформатора Т1 с выводами 7, 13 оказывается недостаточным для открывания транзистора VT1. При этом устройство стабилизации и защиты не работает, транзистор VT4 становится неуправляемым и создается возможность выхода его из строя из-за превышения предельно допустимых значений напряжения, температуры, тока транзистора. Чтобы предотвратить выход из строя транзистора VT4, необходимо блокировать работу блокинг-генератора. Предназначенный для этой цели транзистор VT2 включен таким образом, что на его базу подается постоянное напряжение с делителя R18, R4, а на эмиттер пульсирующее напряжение частотой 50 Гц, амплитуда которого стабилизируется стабилитроном VD3. При уменьшении напряжения сети уменьшается напряжение на базе транзистора VT2. Так как напряжение на эмиттере стабилизировано, уменьшение напряжения на базе приводит к открыванию транзистора. Через открытый транзистор VT2 импульсы трапецеидальной формы с диода VD7 поступают на управляющий электрод тиристора, открывая его на время, определяемое длительностью трапецеидального импульса. Это приводит к прекращению работы блокинг-генератора.

Режим короткого замыкания возникает при наличии короткого замыкания в нагрузке вторичных источников питания. Запуск блока питания в этом случае производится запускающими импульсами от устройства запуска собранного на транзисторе VT3, а выключение — с помощью тиристора VS1 по максимальному току коллектора транзистора VT4. После окончания запускающего импульса устройство не возбуждается, поскольку вся энергия расходуется в короткозамкнутой цепи.

После снятия короткого замыкания модуль входит в режим стабилизации.

Выпрямители импульсных напряжений, подсоединенные ко вторичной обмотке трансформатора Т1, собраны по однополупериодной схеме.

Выпрямитель на диоде VD12 создает напряжение 130 В для питания схемы строчной развертки. Сглаживание пульсаций этого напряжения производится электролитическим конденсатором С27. Резистор R22 устраняет возможность значительного повышения напряжения на выходе выпрямителя при отключении нагрузки.

На диоде VD13 собран выпрямитель напряжения 28 В, предназначенный для питания кадровой развертки телевизора. Фильтрация напряжения обеспечивается конденсатором С28 и дросселем L2.

Выпрямитель напряжения 15 В для питания усилителя звуковой частоты собран на диоде VD15 и конденсаторе СЗО.

Напряжение 12 В, используемое в модуле цветности (МЦ), модуле радиоканала (МРК) и модуле кадровой развертки (МК), создается выпрямителем на диоде VD14 и конденсаторе С29. На выходе этого выпрямителя включен компенсационный стабилизатор напряжения собранного на транзисторах. В его состав входит регулирующий транзистор VT5, усилитель тока VT6 и управляющий транзистор VT7. Напряжение с выхода стабилизатора через делитель R26, R27 поступает на базу транзистора VT7. Переменный резистор R27 предназначен для установки выходного напряжения. В эмиттерной цепи транзистора VT7 напряжение на выходе стабилизатора сравнивается с опорным напряжением на стабилитроне VD16. Напряжение с коллектора VT7 через усилитель на транзисторе VT6 поступает на базу транзистора VT5, включенного последовательно в цепь выпрямленного тока. Это приводит к изменению его внутреннего сопротивления, которое в зависимости от того, увеличилось или уменьшилось выходное напряжение, либо возрастает, либо понижается. Конденсатор С31 предохраняет стабилизатор от возбуждения. Через резистор R23 поступает напряжение на базу транзистора VT7, необходимое для его открывания при включении и восстановления после короткого замыкания. Дроссель L3 и конденсатор С32 — дополнительный фильтр на выходе стабилизатора.

Конденсаторы С22 — С26, шунтируют выпрямительные диоды для уменьшения помех, излучаемых импульсными выпрямителями в электрическую сеть.

Сетевой фильтр блока питания ЗУСЦТ

Плата фильтра питания ПФП подсоединена к электрической сети через соединитель Х17 (А12), выключатель S1 в блоке управления телевизором и сетевые предохранители FU1 и FU2.

В качестве сетевых предохранителей используются плавкие предохранители типа ВПТ-19, характеристики которых позволяют обеспечить значительно более надежную защиту телевизионных приемников при возникновении неисправностей, чем предохранители типа ПМ.

Назначение заградительного фильтра — воспрепятствовать проникновению в электрическую сеть импульсных помех, создаваемых источником питания для бытовой радиоаппаратуры.

На плате фильтра питания находятся элементы заградительного фильтра (C1, С2, СЗ, дроссель L1) (см. принципиальную схему).

Резистор R3 предназначен для ограничения тока выпрямительных диодов при включении телевизора. Позистор R1 и резистор R2 — элементы устройства размагничивания маски кинескопа.

При ремонте бытовой аппаратуры следует неукоснительно соблюдать правила техники безопасности.



как отремонтировать БП телевизора, компьютера

Компьютеры, современные телевизоры и некоторые другие приборы подключаются к электрической сети через импульсный блок питания.

И нередко причина их неработоспособности кроется в поломке именно этого компонента.

В ряде случаев может потребоваться ремонт импульсных блоков питания своими руками, и если пользователь владеет хотя бы основами радиолюбительства, справится с повреждением самостоятельно.

Основные неисправности

Импульсный БП отличается от обычного трансформатора с выпрямителем, наличием инвертора — схемы, увеличивающей частоту переменного тока с 50 Гц до десятков кГц. При такой частоте значительно уменьшаются размеры рабочего узла, потому импульсный блок компактнее и легче своего предшественника.

Состоит импульсный блок из таких компонентов:

1. выпрямитель (диодный мост) с конденсатором для сглаживания пульсаций. Преобразует сетевой переменный ток в однонаправленный. Почти в половине случаев причина поломки кроется здесь — пробит диод либо раздулся конденсатор;
2. инвертор. Состоит из быстро переключающихся ключевых транзисторов и управляющей ими микросхемы. Здесь выпрямленный постоянный ток снова превращается в переменный, но уже с частотой порядка 80 кГц. Ключевые транзисторы — слабое место. Примерно третья часть поломок обусловлена перегоранием одного из них;
3. импульсный трансформатор. Преобразует высокое сетевое напряжение в низкое, необходимое для работы прибора;
4. выпрямитель со сглаживающим фильтром. Также представляет собой диодный мост, но используются особые быстро открывающиеся диоды (из-за высокой частоты тока на входе). Преобразует высокочастотный переменный ток в постоянный и подает его на прибор. Работает при низком напряжении, потому выходит из строя значительно реже — примерно в 15% случаев.

Пульсации сглаживаются выходным фильтром, состоящим из дросселя и конденсатора. В редких случаях в катушке происходит межвитковое замыкание либо он перегорает.

Ремонтопригодны только БП дискретной сборки — у них каждую радиодеталь можно выпаять и проверить на работоспособность. В противоположность им существуют монолитные БП со схемой, залитой компаундом. Такие устройства не ремонтируют даже в мастерских, они подлежат замене.

Измерительные приборы и инструмент

В процессе ремонта понадобятся:

• паяльник: предпочтительна модель с регулировкой мощности;
• мультиметр;
• осциллограф: существенно расширяет возможности мастера в поиске причин неисправности;
• оловоотсос: инструмент, посредством которого удаляют расплав припоя;
• отвертки;
• кусачки;
• пинцет;
• лампа накаливания мощностью 100 – 150 Вт.

Применяются материалы:

• припой;
• флюс;
• спирт или очищенный бензин для обезжиривания контактов.

Поиск неисправностей

Первым делом прозванивается сетевой шнур. И только потом, если он в порядке, разбирают электрический адаптер. Диагностику начинают с осмотра платы. Вышедшие из строя радиодетали зачастую распознаются по внешнему виду. Конденсаторы — вздуты либо вскрыты в верхней части, возможно вытекание жидкости из корпуса. Перегоревшие резисторы и диоды могут почернеть.

Также осматривают места пайки, особенно контакты первичной катушки импульсного трансформатора. Если визуально повреждение не обнаруживается, включают блок в сеть и последовательно проверяют наличие напряжения в разных частях схемы, двигаясь от предохранителя к низковольтному выпрямителю.

Сторона первого определяется по подходящему к ней сетевому шнуру, тогда как от второго идут соединительные провода к аппаратуре.

Токоведущие части включенного в сеть блока находятся под высоким напряжением. Работы ведут с предельной осторожностью, соблюдая правила техники безопасности. Если, например, после предохранителя напряжение обнаруживается, а после входного выпрямителя — нет, значит последний неисправен. Его диоды выпаивают и прозванивают мультиметром.

Найдя дефектный, не ограничиваются его заменой, а сначала проверяют все остальные. Если какой-то из них также поврежден, и его оставить без замены, то новая радиодеталь при включении БП может сгореть. Конденсатор удобно проверять при помощи специальной функции мультиметра (имеется не у всех). При ее отсутствии применяют другие способы.

Например, включают прибор в режиме измерения сопротивления, касаются щупами выводов конденсатора и засекают время до полной зарядки (показания на экране вырастут до «бесконечности»).

Затем сравнивают результат с аналогичным показателем зарядки заведомо исправного такого же конденсатора. Если в высоковольтной части БП напряжение имеется, но на выходе его нет — причину неисправности ищут в низковольтном выпрямителе или его LC-фильтре.

Конденсаторы и диоды проверяют по описанной схеме, а дроссель LC-фильтра прозванивают.

В некоторых мультиметрах имеется и функция определения параметров транзистора.

Ремонт стандартных устройств

Задача по восстановлению работоспособности БП телевизора или компьютера упрощается тем, что по своей схеме эти устройства однотипны. Отличия заключаются только в параметрах — номинале радиодеталей и выходной мощности. Соответственно, к таким БП применим один и тот же алгоритм поиска неисправностей и их устранения. Далее он подробно рассматривается.

Ремонт БП телевизора

Перед ремонтом телевизионного БП полезно обзавестись его схемой. Принцип работы у этих БП тот же, что и у любого другого. Но он производит несколько выходных напряжений, отчего процесс диагностики немного усложняется.

Схема импульсного источника питания телевизора

Еще одна трудность — наличие нескольких систем защиты при отклонениях U_вых. от нормы. Из-за них, симптомы многих поломок выглядят однообразно: БП вообще не подает признаков работоспособности.

Сегодня схему БП практически любого телевизора можно найти в интернете. На поломку блока питания указывает неработоспособность светодиода, обычно работающего в режиме ожидания. Если же он горит, причину ищут в другом.

В рамках диагностики проверяют следующие элементы:

1. предохранитель. Если за ним напряжение отсутствует, деталь меняют;
2. балластные сопротивления. Их обрыв — возможная причина неисправности;
3. сглаживающие конденсаторы высоковольтного и низковольтного выпрямителей. Возможен пробой;
4. дроссель LC-фильтра низковольтного выпрямителя. Возможны обрыв и межвитковое замыкание. Если данная модель БП встречается редко, и найти аналогичный дроссель в продаже не удается, его перематывают самостоятельно из провода того же сечения. Важно соблюсти правильное количество витков;
5. диоды выпрямителей. Чаще выходят из строя полупроводники высоковольтного преобразователя, поскольку они работают под высоким напряжением. В отличие от перечисленных выше радиодеталей, диоды для диагностики приходится выпаивать.

Проверить на работоспособность микросхему инвертора в домашних условиях нельзя. О ее неисправности судят по косвенным признакам: если нормальное состояние всех прочих элементов подтверждено, а БП все равно не работает.

Если предохранитель цел, проверяют напряжение на выходе высоковольтного выпрямителя, интересуют параметры:

• значение;
• амплитуда пульсаций (определяется осциллографом).

Нормальное показатели — от 280 до 320 В. При низких значениях проверяют диоды. Высокая амплитуда пульсаций свидетельствует о неисправности сглаживающего конденсатора или обрыве выпрямителя.

Если напряжение в норме, проверяют характер неисправности, возможны два варианта:

1. БП вообще не включается;
2. пытается включиться, но отключается системой блокировки (реагирует на заниженное или повышенное выходное напряжение).

Снова применяют осциллограф. Его вход подсоединяют к выводу ключевого транзистора инвертора, подключенного к первичной обмотке трансформатора.

Заземляют прибор на «горячую землю» БП. Если при включении телевизора кнопкой питания на осциллографе появляется серия импульсов, это свидетельствует о попытках запуска. Значит, устройство блокируется одной из защит, например, от превышения анодного напряжения на кинескопе. Это помогает сузить круг поиска неисправности.

Если БП не пытается включиться, проверяют элементы инвертора. Например, замеряют напряжение на коллекторе ключевого транзистора. Оно должно быть таким же, что и на сглаживающем конденсаторе высоковольтного выпрямителя.

Отсутствие напряжения свидетельствует об обрыве первичной обмотки импульсного трансформатора. Заменив поврежденные радиодетали, продолжают проверку БП, включив вместо предохранителя лампочку накаливания мощностью 100 – 150 Вт.

При активации кнопки питания на телевизоре, лампочка ведет себя в соответствии с неисправностью адаптера:

1. вспыхивает и сразу гаснет, диод режима ожидания светится, на экране виден растр. Требуется проверка напряжения строчной развертки. Если оно завышено, проверяют и при необходимости меняют конденсаторы и оптронные пары;
2. зажглась и потухла, но светодиод не горит, и решетки на экране нет. Это свидетельствует о неработоспособности инвертора. Проверяют напряжение на сглаживающем конденсаторе высоковольтного выпрямителя. При заниженном значении, как уже говорилось, требуется проверка диодов и данного конденсатора;
3. горит особенно ярко. В этом случае БП сразу отключают от сети и еще раз проверяют работоспособность всех элементов.

Ремонт БП компьютера

Признаки неисправности компьютерного БП:

• ПК вообще не подает свойств работоспособности;
• включается, но сразу после этого многократно перезапускается;
• не вращается вентилятор в БП.

Сняв с блока крышку и очистив плату щеточкой от пыли, ее подвергают осмотру. При отсутствии внешних повреждений, проверяют на целостность предохранитель. Если перегорел, вместо него включают лампу мощностью 100 Вт и нажимают пусковую кнопку компьютера. Засветившаяся лампа свидетельствует о неисправности высоковольтного выпрямителя либо его сглаживающего конденсатора.

При исправном предохранителе проверяют:

1. транзисторы инвертора;
2. ШИМ-контроллер.

При поломке одного из этих элементов, экономически целесообразнее купить новый БП. Причиной постоянных попыток перезапуска чаще всего является отказ стабилизатора опорного напряжения.

Видео по теме

О диагностике и ремонте импульсного блока питания в видео:

В данной статье упомянуты лишь основные из возможных неисправностей электрических адаптеров. Полный перечень вместе с инструкцией по ремонту занял бы объем брошюры. Но в подавляющем большинстве, происходит именно одна из перечисленных поломок. Так что пользователь имеет хорошие шансы вернуть БП в работу без обращения в мастерскую.

Ремонт импульсного источника питания телевизора — Мегаобучалка



Импульсный Источник Питания (далее ИБП) в телевизорах (да и не только в телевизорах…) далеко не самый сложный модуль, но как практика показывает именно он чаще всего и является проблемой неисправности.



Ремонт ИБП требует особого внимания и аккуратности в работе!

Во- первых: не следует забывать о том, что ИБП непосредственно связан с сетевым напряжением 220V, поэтому необходимо быть предельно осторожным и соблюдать все правила техники безопасности!

Во- вторых: от источника питания зависит работоспособность остальных узлов аппарата и в случае его неправильной работы ( к примеру ухода в разнос) может привести к их выводу из строя, поэтому ремонт ИБП целесообразно производить отключив его от основных потребителей, используя эквивалентную нагрузку (к примеру лампу накаливания).





Представлена типичная схема блока питания современного ТВ. Для простоты блок питания STAND BY не показан.

Все многообразие неисправностей блоков питания сводится чаще всего к следующим дефектам:





Источник питания телевизора TOSHIBA 285D8D

1. Блок питания не работает, предохранители остаются целыми.

2. При включении телевизора перегорает либо сетевой предохранитель,либо предохранитель в цепи напряжения +305 V (если он есть),

3. Неисправности, проявляющиеся в занижении или завышении вторичных напряжений, причем, если первая из них связана, как правило, с короткими замыканиями в цепи нагрузки одного или нескольких вторичных напряжений, то вторая является следствием обрыва в цепи обратной связи. Обе эти неисправности в современных блоках питания, как правило, приводят к срабатыванию схем блокировки и отключению аппарата.

1. Итак, если блок питания не работает, а все предохранители целы.

Лучше всего начинать поиск неисправностей с проверки напряжения на выходе сетевого выпрямителя. Это напряжение должно составлять около +280 — 305 V, при питающем напряжении сети переменного тока равном 220 В. Кроме того, проверьте с помощью осциллографа амплитуду пульсаций этого напряжения. Если напряжение существенно ниже +305 V или вовсе отсутствует, проверьте выпрямитель сетевого напряжения. Повышенная амплитуда пульсаций указывает на неисправность основного фильтрующего конденсатора С810 (330 mF 400V) либо на обрыв диодного выпрямителя.

Рис.1 Схема электрическая принципиальная импульсного блока питания телевизора TOSHIBA 285D8D.

Если напряжение +305 V находится в пределах нормы (от 280 до 320 В), то можно приступать к тестированию ИБП. Сначала необходимо выяснить, не происходит ли блокировка блока питания сразу после включения, либо он вовсе не пытается запуститься. Это можно проверить, присоединив вход осциллографа к тому выводу мощного переключающего транзистора, который присоединен к первичной обмотке трансформатора, коллектор транзистора Q802 (2SD 1548). А землю осциллографа присоедините к “горячей земле” блока питания. Теперь включайте главный сетевой выключатель телевизора и смотрите что произойдет. Полученные данные очень помогут в поиске неисправности.

И так, если после включения телевизора здесь появится на короткое время серия импульсов, то это говорит о том, что блок питания пытается запуститься, но сразу после запуска выключается какой-либо схемой блокировки (их может быть несколько). Типичной является ситуация когда, срабатывает защита от превышения предельного значения анодного напряжения на кинескопе. Поскольку эта неисправность непосредственно связана с работой выходного каскада строчной развертки. Однако при ремонте блока питания может возникнуть необходимость убедиться в наличии или в отсутствии срабатывания этой блокировки. Убедиться в этом, а также в том, что является причиной неправильной работы блока питания. Неисправность в основном потребителе энергии, выходном каскаде строчной развертки, можно следующим способом. Необходимо, во-первых, разорвать цепь подачи питания на первичную обмотку строчного трансформатора. В рассматриваемом примере это цепь +B 115 V И, во-вторых, нагрузить источник вторичного напряжения 115V блока питания резистором 500-750 Ом мощностью 50 Вт (или, что еще удобнее, лампой накаливания 200V 100 Вт). Если при этом блок питания заработает нормально, значит, поиск неисправности следует продолжить в выходном каскаде строчной развертки, а также в схемах блокировки и защиты от недопустимых режимов.



Ремонт импульсного блока питания: определяем поломку



В наше время практически все электроприборы бытового назначения имеют специальные приспособления, именуемые импульсными блоками. Они могут иметь вид как отдельного модуля, так и платы, размещенной в конструкции прибора.

Импульсный блок питания

Поскольку импульсные блоки предназначены для выпрямления и понижения сетевого напряжения, то они могут часто выходить из строя. Поэтому, чтобы не покупать новое дорогостоящее бытовое устройство, знания о том, как его можно починить своими руками будут достаточно востребованными. О том, как выявить неисправности работы данного прибора или платы, а также как самостоятельно провести его ремонт, вам расскажет данная статья.

Описание преобразователя напряжения

Импульсный блок питания может иметь вид платы или самостоятельного выносного модуля. Он предназначен, как уже говорилось, для понижения и выпрямление сетевого напряжения. Его необходимость основывается на том, что в стандартной сети питания имеется напряжение в 220 вольт, а для работы многих бытовых приборов необходимо гораздо меньшее значение этого параметра.
Сегодня, вместо стандартных понижающе-выпрямительных схем, собранных на основе диодного моста и силового трансформатора, используются блоки питания импульсного преобразования напряжения.

Обратите внимание! Несмотря на наличие высокой схемотехнической надежности, импульсные блоки питания часто ломаются. Поэтому в наше время очень актуален ремонт этих элементов электросхем.

Схема импульсного блока питания

Все типы источника питания импульсного вида (встроенного или вынесенного за пределы прибора) имеют два функциональных блока:

• высоковольтный. В таком блоке питания происходит преобразование сетевого напряжения в постоянное при помощи диодного моста. Причем напряжение сглаживается до уровня 300,0…310,0 вольт на конденсаторе. В результате происходит преобразование высокого напряжения в импульсное с частотой 10,0…100,0 килогерц;

Обратите внимание! Такое устройство высоковольтного блока позволило отказаться от низкочастотных массивных понижающих трансформаторов.

• низковольтный. Здесь же происходит понижение импульсного напряжения не необходимого уровня. При этом напряжение сглаживается и стабилизируется.

В результате такого строения на выходе из блока питания импульсного типа функционирования наблюдается несколько или одно напряжение, которое нужно для питания бытовой техники.
Стоит отметить низковольтный блок может содержать разнообразные управляющие схемы, повышающие надежность прибора.

Импульсный блок питания (плата). Цвета приведены на схеме

Поскольку блоки питания такого типа имеют сложное устройство, их правильный ремонт, проводимый своими руками, должен опираться на некоторые знания в электронике.
Осуществляя ремонт данного прибора, не стоит забывать, что некоторые его элементы могут находиться под сетевым напряжением. В связи с этим даже проводя первичный осмотр блока необходимо соблюдать предельную осторожность.
Ремонт в большинстве случаев не будет вызывать осложнений, т.к. импульсные блоки питания имеют типовое устройство. Поэтому и неисправности у них тоже будут схожими, а ремонт своими руками выглядит вполне посильной задачей.

Возможные причины поломки

Неисправности, которые приводят импульсный блок питания в нерабочее состояние, могут появляться по самым разнообразным причинам. Наиболее часто поломки происходят из-за:

• наличия колебания сетевого напряжения. К неисправности могут привести те колебания, на которые не рассчитаны данные понижающе-выпрямительные модули;
• подключение к блоку питания нагрузок, на которые бытовые приборы не рассчитаны;
• отсутствие защиты. Не устанавливая защиту, некоторые производители просто экономят. При обнаружении такой неполадки нужно просто установить защиту в конкретное место, где она и должна находиться;
• несоблюдение правил и рекомендаций эксплуатации, которые указаны производителями для конкретных моделей.

При этом в последнее время частой причиной поломки преобразователей напряжения является заводской брак или использование при сборке некачественных деталей. Поэтому, если вы хотите, чтобы ваш купленный импульсный блок питания проработал как можно дольше, не стоит покупать его в сомнительных местах и не у проверенных людей. Иначе это могут быть просто впустую потраченные деньги.
После диагностики блока зачастую выясняются следующие неисправности:

• 40% случаев – нарушение работы высоковольтной части. Об этом свидетельствует перегорание диодного моста, а также поломка фильтрующего конденсатора;
• 30% — пробоем биполярного (формирующего импульсы высокой частоты и располагающегося в высоковольтной части устройства) или силового полевого транзистора;
• 15% — пробой диодного моста в его низковольтной части;

Диодный мост

• редко встречается выгорание (пробой) обмоток дросселя на выходном фильтре.

Все остальные поломки можно будет определить только специальным оборудованием, которое вряд ли хранится дома у среднестатистического человека. Для более глубокой и точной проверки необходим цифровой вольтметр и осциллограф. Поэтому если поломки не кроются в четырех приведенных выше вариантах, то в домашних условиях блок питания такого типа вы не сможете починить.
Как видим, ремонт, проводимый в данной ситуации своими руками, может иметь самый разнообразный вид. Поэтому, если у вас перестал работать компьютер или телевизор по причине поломки блока питания, то не нужно бежать в ремонтную службы, а можно попутаться решить проблему своими силами. При этом домашний ремонт обойдется значительно в меньшую стоимость. А вот если вы не сможете своими силами справиться с поставленной задачей, тогда можно уже идти на поклон к специалистам из ремонтной службы.

Алгоритм определения поломки

Любой ремонт всегда начинается с выяснения причины неисправности блока питания импульсного.

Обратите внимание! Для ремонта и поиска неисправностей импульсного блока питания вам потребуется вольтметр.

Вольтметр



Для того чтобы ее выявить, необходимо придерживаться следующего алгоритма:

• разбираем блок питания;
• с помощью вольтметра измеряем напряжение, которое имеется на электролитическом конденсаторе;

Измерение напряжение на электролитическом конденсаторе

• если вольтметр выдает напряжение в 300 В, то это означает, что предохранитель и все элементы электросети (кабель питания, сетевой фильтр входные дроссели), связанные с ним работают нормально;
• в моделях с двумя конденсаторами небольших размеров напряжение, свидетельствующее об их исправности, которое выдает вольтметр, должно составить 150 В для каждого прибора;
• если же напряжение отсутствует, тогда необходимо провести прозвонку диодов выпрямительного моста, предохранителя и конденсатора;

Обратите внимание! Самыми коварными элементами в электросхеме блока питания импульсного типа работы являются предохранители. Об их поломке не свидетельствуют никакие внешние признаки. Только прозвонка поможет вам выявить их неисправность. В случае сгорания они выдадут высокое сопротивление.

Предохранители импульсного блока питания

• если была обнаружена неисправность предохранителей, то нужно проверять остальные элементы электросхемы, так как они редко когда сгорают в одиночку;
• внешне достаточно легко выявить испорченный конденсатор. Обычно он вздувается или разрушается. Ремонт в данном случае будет заключаться в его выпаивании и замене на работоспособный.
• Обязательно необходимо прозвонить на предмет исправности следующие элементы:
• выпрямительный или силовой мост. Он имеет вид монолитного блока или организован из четырёх диодов;

Силовой мост импульсного БП

• конденсатор фильтра. Может выглядеть как один или несколько блоков, которые соединяются между собой последовательно или параллельно. Обычно конденсатор фильтра расположен высоковольтной части блока;
• транзисторы, размещенные на радиаторе.

Обратите внимания! Проводя ремонт, нужно найти сразу все неисправные детали импульсного блока питания, так как их выпаивание и замену следует проводить одновременно! В противном случае замена одного элемента будет приводить к выгоранию силовой части.

Особенности ремонтных работ и инструменты для них

Для стандартного типа устройств вышеперечисленные этапы диагностики и проведения ремонтных работ будут идентичными. Это связано с тем, что все они имеют типовое строение.



Припаивание деталей к плате

Также, чтобы провести качественный самостоятельный ремонт импульсного преобразователя напряжения, необходим хороший паяльник, а также умение управляться с ним. При этом вам еще понадобиться припой, спирт, который можно заменить на очищенный бензин, и флюс.
Помимо паяльника в ремонте обязательно понадобятся следующие инструменты:

• набор отверток;
• пинцет;
• бытовой мультиметр или вольтметр;
• лампа накаливания. Может использовать в качестве балластной нагрузки.

С таким набором инструментов простой ремонт будет по силам любому человеку.

Проведение ремонтных работ

Собираясь своими руками починить испортившийся импульсный преобразователь напряжения, необходимо понимать, что такие манипуляции не проводятся для изделий, предназначенные для комплексной замены. Они не рассчитаны на ремонт и их не возьмется чинить ни один мастер, так как здесь нужен полный демонтаж электронной начинки и замены ее на новую работающую.

Плата блок питания импульсного принципа работы

Во всех остальных случаях ремонт в домашних условиях и своими руками вполне возможен.
Правильно проведенная диагностика является половиной ремонта. Неисправности, связанные с высоковольтной части обнаружатся легко как визуально, так и при помощи вольтметра. А вот неисправность предохранителя можно выявить при отсутствии напряжения на участке после него.
При обнаружении с ее помощью неисправностей остается просто произвести их одновременную замену. Осуществляя ремонтные работы, необходимо обязательно опираться на внешний вид электронной платы. Иногда, чтобы проверить каждую деталь, необходимо ее выпаять и протестировать мультиметром. Желательно проводить проверку всех деталей. Несмотря на затруднительность такого процесса, он позволит выявить все испорченные элементы электросхемы и вовремя их заменить, чтобы предотвратить перегорания прибора в обозримом будущем.

Замена перегоревших деталей

После того, как была проведена замена всех перегоревших деталей, необходимо установить уже новый предохранитель и проверить отремонтированный блок питания, включив его. Обычно, если все было выполнено правильно, а также соблюдены все нормы и предписания ремонтных работ, преобразователь заработает.

Заключение

Ремонт блока питания, работающего по импульсному принципу, можно вполне реализовать своими руками. Но для этого нужно правильно провести диагностику прибора, а также одновременно заменить все сгоревшие детали электросхемы. Выполняя все рекомендации, вы легко сможете провести необходимые ремонтные действия у себя дома.



Поиск неисправностей в импульсных блоках питания

Поиск неисправностей в импульсных блоках питания

Помните, что при ремонте блока питания следует пользоваться развязывающим трансформатором.
За основу для приведения конкретных примеров, взят наиболее массовый источник питания

Посмотрим на рис.1, на котором представлена типичная схема блока питания современного ТВ. Для простоты блок питания STAND BY не показан.
Все многообразие неисправностей блоков питания сводится чаще всего к следующим дефектам:
1. Блок питания не работает, предохранители остаются целыми.
2. При включении телевизора перегорает либо сетевой предохранитель,либо предохранитель в цепи напряжения +305 V (если он есть),
3. Неисправности, проявляющиеся в занижении или завышении вторичных напряжений, причем, если первая из них связана, как правило, с короткими замыканиями в цепи нагрузки одного или нескольких вторичных напряжений, то вторая является следствием обрыва в цепи обратной связи. Обе эти неисправности в современных блоках питания, как правило, приводят к срабатыванию схем блокировки и отключению аппарата.

Итак, если блок питания не работает, а все предохранители целы, лучше всего начинать поиск неисправностей с проверки напряжения на выходе сетевого выпрямителя. Это напряжение должно составлять около +280 — 305 V, при питающем напряжении сети переменного тока равном 220 В. Кроме того, проверьте с помощью осциллографа амплитуду пульсаций этого напряжения. Если напряжение существенно ниже +305 V или вовсе отсутствует, проверьте выпрямитель сетевого напряжения. Повышенная амплитуда пульсаций указывает на неисправность основного фильтрующего конденсатора С810 (330 mF 400V) либо на обрыв диодного выпрямителя.

Если напряжение +305 V находится в пределах нормы (от 280 до 320 В), то можно приступать к тестированию ИБП. Сначала необходимо выяснить, не происходит ли блокировка блока питания сразу после включения, либо он вовсе не пытается запуститься. Это можно проверить, присоединив вход осциллографа к тому выводу мощного переключающего транзистора, который присоединен к первичной обмотке трансформатора, коллектор транзистора Q802 (2SD 1548). А землю осциллографа присоедините к “горячей земле” блока питания. Теперь включайте главный сетевой выключатель телевизора и смотрите что произойдет. Полученные данные очень помогут в поиске неисправности.

И так, если после включения телевизора здесь появится на короткое время серия импульсов, то это говорит о том, что блок питания пытается запуститься, но сразу после запуска выключается какой-либо схемой блокировки (их может быть несколько). Типичной является ситуация когда, срабатывает защита от превышения предельного значения анодного напряжения на кинескопе. Поскольку эта неисправность непосредственно связана с работой выходного каскада строчной развертки. Однако при ремонте блока питания может возникнуть необходимость убедиться в наличии или в отсутствии срабатывания этой блокировки. Убедиться в этом, а также в том, что является причиной неправильной работы блока питания. Неисправность в основном потребителе энергии, выходном каскаде строчной развертки, можно следующим способом. Необходимо, во-первых, разорвать цепь подачи питания на первичную обмотку строчного трансформатора. В рассматриваемом примере это цепь +B 115 V И, во-вторых, нагрузить источник вторичного напряжения 115V блока питания резистором 500-750 Ом мощностью 50 Вт (или, что еще удобнее, лампой накаливания 200V 100 Вт). Если при этом блок питания заработает нормально, значит, поиск неисправности следует продолжить в выходном каскаде строчной развертки, а также в схемах блокировки и защиты от недопустимых режимов.

Теперь рассмотрим ситуацию, когда после включения телевизора блок питания не пытается запуститься и вообще не подает признаков жизни.

Сначала следует, обязательно убедившись в том, что блок питания не работает, измерить постоянное напряжение на коллекторе мощного переключающего транзистора (в данной схеме Q802 2SD1548). Если на коллекторе Q802 напряжения 305V нет, а на С810 (конденсаторе фильтра сетевого выпрямителя) есть, то, скорее всего, оборвана первичная обмотка импульсного трансформатора (в данной схеме обмотка 6—3 трансформатора T803). Перед заменой трансформатора необходимо выяснить, не было ли причиной этого обрыва короткое замыкание в цепи первичной обмотки, например, пробой транзистора Q802.

Если трансформатор и мощный переключательный транзистор исправны, и на коллекторе этого транзистора имеется напряжение около +300 V, но блок питания не работает, проверьте, подается ли запускающее напряжение на задающий генератор. Задающий генератор рассматриваемого нами блока питания содержится в микросхеме IC801 (TDA 4601), а элементами цепи запуска являются D805, R818 соответственно (BYD33J) (20K). Блокировка задающего генератора, возникает в некоторых схемах, при отсутствии или чрезмерных пульсациях напряжения питания ждущего режима USTAND BY, вырабатываемого отдельным блоком. В данной схеме такая ситуация возникнуть не может, поскольку основной блок питания блокируется сигналом STAND BY высокого уровня +5V однако возможны такие неисправности цепей ждущего режима, приводящие к выключению блока питания, как обрыв нагрузочного резистора R838 или неисправность ключевого транзистора Q804 (BC 547A). Исправность транзистора Q804 можно проверить путем замыкания его базы на “холодный” общий провод. Если при этом блок питания запустится, значит, неисправность в блоке управления (постоянно держится сигнал STAND BY). Если блок питания таким образом запустить не удается, и напряжение на 9 выводе IC801 всегда остается меньше + 5V, то неисправными могут оказаться либо оптрон ждущего режима DR01 (CNY75C), либо транзистор Q804 (BC 547A). Если эти элементы исправны, но блок питания, тем не менее, не запускается, придется заменить микросхему контроллера ШИМ IC801.

Теперь рассмотрим такую часто встречающуюся неисправность, как перегорание предохранителя в цепи напряжения +305 V R801 (6,2 Om) или сетевого предохранителя при включении телевизора. В этом случае в первую очередь следует проверить исправность мощного переключательного транзистора (в данной схеме Q802). В этом случае с помощью омметра проверяется наличие пробоя переходов база-эмиттер и база-коллектор, а также короткого замыкания между коллектором и эмиттером. В исправном биполярном транзисторе переходы должны вести себя как диоды.

Следует знать, что пробой мощного переключательного транзистора не обязательно бывает самопроизвольным, а часто вызывается неисправностью какого-либо другого элемента. В частности, в рассматриваемой схеме это может быть обрыв одного из элементов демпфирующей цепи C816,C818, R821, D808, L803, короткозамкнутый виток в первичной обмотке трансформатора T803, а также неисправность микросхемы IC801. Поэтому перед установкой исправного транзистора на место желательно проанализировать возможные причины его выхода из строя и провести необходимые проверки, иначе для устранения неисправности придется запастись большим количеством дорогостоящих, мощных транзисторов.

Например, неисправность IC801, приводящую к пробою мощного переключательного транзистора, можно установить, если включить блок питания без Q802. Выходных напряжений при таком включении, конечно, не будет. Но с помощью осциллографа можно проверить наличие импульсов на 8 выводе микросхемы ШИМ IC801, подаваемых на базу Q802 (напоминаем, что “земля” осциллографа должна быть присоединена в этом случае к “горячему” общему проводу блока питания!). И если импульсов нет. А есть постоянное, положительное напряжение, то IC801 придется заменить.

Основные цепи однотактного блока питания

Подводя итог вышесказанному, следует отметить, что методика поиска неисправностей в импульсных блоках питания имеет одну отличительную особенность. А именно, замена сгоревших резисторов, пробитых диодов и неисправных транзисторов не гарантирует успешного выполнения ремонта, поскольку после включения эти замененные элементы могут отказать вновь.

Пожалуй, наибольшие трудности при ремонте импульсных блоков питания, обусловлены, их способностью предохранять себя от перегрузок по напряжению и току посредством выключения. Большинство отказов элементов или изменений нагрузки приводят к полному отключению блока, давая один и тот же симптом “мертвого шасси”. Казалось бы, в этом случае остается только гадать; вызвана ли блокировка наличием слишком большого напряжения? Или выпрямленное сетевое напряжение слишком мало? Или слишком велик ток нагрузки? Или отказал какой-либо элемент в блоке питания или в предохранительных цепях? При отсутствии последовательной логической процедуры поиск неисправности в импульсном блоке питания может быть безуспешным Тем не менее, есть возможность исключить цепи блокировки и тем самым ограничить область поиска неисправности, выполнив шесть несложных проверок. Вспомним сначала, какие основные цепи присутствуют практически во всех импульсных блоках питания. Для этого обратимся к блок-схеме на рис.2

Цепь 1: Выпрямленное сетевое напряжение (около +305 V). Эта цепь содержит линейный первичный источник питания (обычно диодный мост и фильтрующий конденсатор), блок питания ждущего режима, первичную обмотку импульсного трансформатора и связанные с ней цепи, а также мощный переключательный транзистор.

Цепь 2: Генератор импульсов и цепи запуска. Эта цепь вырабатывает управляющий сигнал для переключательного транзистора. Она может быть выполнена как в виде одного транзисторного каскада, так и специализированной интегральной микросхемы контроллера ШИМ.

Цепь 3: Вторичные цепи. Вторичные цепи содержат вторичные обмотки импульсного трансформатора и компоненты (диоды, конденсаторы и т.д.), которые обеспечивают подачу энергии в нагрузки. Большинство ИБП имеют от двух до пяти нагрузок.

Цепь 4: Обратная связь и управление. Цепи обратной связи выполняют четыре функции: — стабилизацию выходных напряжений,
— контроль над высоким напряжением;
— передачу на ИБП сигналов включено
— выключено от блока управления телевизора,
— гальваническую развязку вторичных цепей от сетевого напряжения.

Далее предлагается процедура, которая после выполнения шести определенных шагов позволяет эффективно локализовать неисправность, возникшую в каждой перечисленных выше основных цепей. При поиске неисправностей в импульсных блоках питания придерживайтесь следующих правил:

— помните, что неправильный выбор общего провода при измерениях не только даст неправильные результаты, но и может привести к выходу из строя некоторых компонентов.
— “горячий” общий провод связан с первичными цепями импульсного трансформатора и используется при измерениях в цепи 1,
— “холодный” общий провод связан с вторичными цепями импульсного трансформатора и используется при измерениях в цепях 2, 3 и 4;
— при измерениях на входе оптопары (от цепей управления) используется “холодный” общий провод,
— при измерениях на выходе оптопары (на цепи задающего генератора или контроллера ШИМ) используется “горячий” общий провод;
— будьте готовы к выполнению всех необходимых измерений.
Эффективный поиск неисправностей зависит от вашей способности быстро выполнить измерения постоянных напряжений от десятых долей до 350V и различных сигналов с размахом от 2 до 800 Вис частотой от 40 до 150 Кгц,

Итак, первым шагом должна быть

Шаг 1. Проверка напряжения питания ждущего режима (STAND ВТ)

Измеряйте это напряжение на шасси, подключенном к сети через изолирующий трансформатор. Напряжение STAND BY должно иметь правильное значение. Независимо от того, работает ли блок питания, или нет (не все импульсные блоки питания снабжены отдельным источником питания STAND BY, некоторые шасси имеют для ждущего режима второй импульсный блок питания меньшего размера, в котором в качестве драйвера используется часто та же самая микросхема, что и в основном блоке питания).

Нормально работающий источник питания STAND BY отводит подозрения от многих компонентов. Например, в этом случае можно с большой вероятностью утверждать, что микросхема драйвера и контроллера ШИМ исправна, а причина, по которой она не выдает открывающие импульсы на выходной транзистор, состоит в том, что она заблокирована каким-либо внешним сигналом.

Итак, если напряжение STAND BY нормальное, а блок питания не подает признаков жизни, переходим к шагу 2.

Шаг 2. Замена основной нагрузки

Важным шагом при ремонте ИБП является отключение выхода блока питания от цепей-потребителей вторичных, напряжений. Это поможет выяснить, выключается ли блок питания из-за внутренней неисправности, или это происходит под влиянием какой-либо внешней причины. Внешние блокирующие сигналы появляются при коротких замыканиях в нагрузках, и при срабатывании цепей защиты от перенапряжения, при неправильной работе выходных каскадов строчной и кадровой разверток, а также при неисправностях самих цепей блокировки.

Большинство ИБП не могут работать без надлежащей нагрузки, поэтому просто отсоединить все потребители энергии нельзя. Вместо отсоединенных нагрузок необходимо подключить резистивный эквивалент (хотя бы один вместо всех), Подходящим эквивалентом нагрузки является лампа накаливания, которая ограничивает до безопасного уровня потребляемый по данной вторичной цепи ток и наглядно демонстрирует наличие в этой цепи напряжения. Мощность и рабочее напряжение лампы нагрузки, соответствует эквиваленту нагрузки. Например, если в цепь питания выходного каскада строчной развертки подается вторичное напряжение +115 V, то в качестве эквивалента подходит стандартная лампа 100 Вт 220 V, а цепь 15 V следует нагружать на 18-вольтовую лампу мощностью 10 Вт.

Вы должны разорвать цепь питания выходного каскада строчной развертки, чтобы удалить нормальную нагрузку. Убедитесь, что разрыв цепи сделан таким образом, чтобы делитель напряжения цепи обратной связи остался присоединенным к шине питания, как это показано на рис. 3

Удаление выходного строчного транзистора разрывает цепь питания, однако не пытайтесь подключить лампу-эквивалент вместо удаленного транзистора! Первичная обмотка строчного трансформатора не рассчитана на пропускание постоянного тока, поэтому присоединяйте лампу так, как это показано на рис.3.

Когда после замены реальной нагрузки эквивалентом вы включите блок питания, возможна одна из четырех перечисленных ниже ситуаций.

-Лампа светится. Это показывает нормальную работу ИБП. Неисправность, по причине которой ИБП блокируется, находится во внешних цепях. Это может быть короткое замыкание, слишком высокое напряжение на кинескопе или неисправность цепей блокировки и защиты.
-Лампа не светится, (блок питания не запускается).
-Лампа вспыхивает, но сразу гаснет, (блок питания запускается, но сразу блокируется),
-Лампа светится слишком ярко (отсутствует стабилизация выходного напряжения).

Последние три ситуации показывают, что неисправность необходимо искать в самом блоке питания, для чего выполняем шаг 3.

Шаг 3. Отключение сигнала управления от мощного транзистора

Разорвите цепь подачи сигнала управления на базу мощного переключательного транзистора. Для этого достаточно отпаять какой-либо элемент, включенный последовательно в эту цепь. Это позволит вам искать неисправность в блоке питания, включенном в сеть, без риска получить какую-либо перегрузку, поскольку никаких выходных напряжений в этом случае производиться не будет. Например, можно будет перейти к шагу 4.

Шаг 4. Проверка цепи 1

Цепь I включает в себя элементы, пропускающие ток от выхода линейного источника питания — шины выпрямленного сетевого напряжения +305 V — эмиттера переключающего транзистора Проверку цепи 1 удобно проводить с использованием регулируемого автотрансформатора и осциллографа, настроенного на измерение постоянного напряжения. Присоедините вход осциллографа к коллектору, переключательного транзистора и постепенно увеличивайте переменное напряжение, подаваемое на вход ИБП, от нуля до номинального значения 220 В. При этом может наблюдаться низкий ток потребления, нормальное напряжение (около +305V при сетевом напряжении 220 В). Это показывает, что источник выпрямленного сетевого напряжения исправен, однако с элементами цепи 1 возможны проблемы. Начинайте с проверки мощного переключающего транзистора. Проверьте также резисторы и если вы полагаете, что резисторы изменили свое сопротивление, замените их заведомо исправными.

Выпрямленное напряжение и ток, потребляемый от сети 220V равны нулю. Такая ситуация возникает при обрыве в цепи +305 V. Проверьте предохранители, защитные резисторы, диоды выпрямительного моста и первичную обмотку импульсного трансформатора. Перед заменой исправных элементов, выясните, не была ли причиной их обрыва токовая перегрузка, например, вследствие пробоя переключательного транзистора или какого-либо другого элемента.

Выпрямленное напряжение равно нулю или мало при повышенном токе потребления от сети 220 В. Такие симптомы возникают при коротком замыкании в цепи 1 либо в самом источнике выпрямленного сетевого напряжения. Проверьте, не пробит ли переключающий транзистор, диоды выпрямителя, конденсатор фильтра. Проверьте также импульсный трансформатор на короткозамкнутые витки и на замыкание между обмотками.

Если короткое замыкание в цепи 1 не обнаружено, переходим к шагу 5.

Шаг 5. Проверка цепей задающего генератора

Во-первых, убедитесь, что на микросхему задающего генератора поступает запускающее напряжение. В большинстве ИБП запускающее напряжение формируется резистивным делителем. Включенным в цепь выпрямленного сетевого напряжения +305 V. Проверка запускающего напряжения, должна быть обязательно проведена до проверки задающего генератора поскольку присоединение пробника осциллографа к контрольной точке выхода задающего генератора может послужить толчком к его запуску. Блок питания в этом случае заработает, а после выключения и последующего включения вновь не запустится, и причина его неисправности останется невыясненной.

Во-вторых, тщательно проверьте с помощью осциллографа все параметры выходного сигнала задающего генератора: размах, частоту, уровень постоянной составляющей. Вход осциллографа должен быть присоединен к специальной контрольной точке выхода задающего генератора, а не к тому выходу, который управляет переключательным транзистором. Управляющий сигнал на переключательный транзистор может не поступать, если микросхема контроллера блокирована каким-либо внешним сигналом. Если частота сигнала более чем на 10% выше номинальной, или если на осциллограмме наблюдаются шумовые всплески и регулярные выбросы, то микросхему задающего генератора придется заменить.

Проверив исправность микросхемы задающего генератора и контроллера ШИМ, переходим к шагу 6.

Шаг 6. Динамический контроль цепи 4

Эта процедура позволяет проверить, правильно ли работают элементы обратной связи и управления, входящие в цепь 4 блок-схемы (рис.2.) Неисправности в этой цепи часто вызываются отказами транзисторов, отключающими всю петлю обратной связи, Динамический контроль цепи 4 способствует эффективному и быстрому выявлению и устранению этих проблем.

Для выполнения этой проверки вам понадобится внешний регулируемый источник питания постоянного тока, способный выдавать напряжение, равное вторичному напряжению, поступающему для питания выходного каскада строчной развертки (в нашем примере +115 В). Выход этого источника подключается к шине вторичного напряжения так, как это показано на рис. 4, а затем с помощью измерительных приборов исследуется реакция элементов цепи 4 на изменения напряжения на шине +115.
1. Отсоедините эквивалент нагрузки (лампу накаливания) от шины +115 V.
2. Присоедините выход внешнего источника питания к тому месту, где был отсоединен эквивалент.
3.Присоедините вход осциллографа или вольтметра постоянного тока к управляющему входу контроллера ШИМ (выходу оптопары).
4. Установите напряжение сети 220V и включите телевизор.
5. Изменяйте напряжение внешнего источника питания от+100V до номинального значения +110V и далее до +115, наблюдая при этом изменение напряжения на выходе оптопары.

Если цепь обратной связи работает нормально, то увеличение напряжения внешнего источника сопровождается увеличением напряжения на выходе оптопары. Типичной является ситуация, когда на 1 вольт изменения напряжения +B приходится 0,1 V изменения напряжения на коллекторе фототранзистора оптопары. Если напряжение остается постоянным, то в первую очередь следует проверить: Исправность оптопары (помните при выполнении измерений о правильном выборе “горячего” и “холодного” общего провода!), В дальнейшем необходимо проверить остальные элементы цепи обратной связи и управления, включая те, которые передают сигналы вкл/выкл от микропроцессора и сигналы блокировки от различных устройств защиты. Часто отказывают электролитические конденсаторы, которые должны быть проверены на обрыв, утечку и потерю емкости.

В заключение следует отметить, что многие элементы в ИБП работают в условиях больших токов и напряжений на сравнительно высоких частотах, и поэтому их надежность имеет значение, для безопасной эксплуатации телеприемника. В связи с этим производите их замену при необходимости только на те элементы, которые

указаных в перечне элементов фирмы-производителя.

В статье нумерация элементов взята из принципиальной схемы телевизоров цветного изображения альбома №5 страница 104-105. А основная схема (рис. 1) взята из пособия по ремонту импульсных источников питания (Автор Ю.И. Фомичев “Источники питания с устройствами управления на ИМС”). Напряжение вторичного источника питания +B по принципиальной схеме равно 147V.

22 сентября 2001 года С.В. Давыдов
