Электронные весы. Виды и устройство. Работа и применение

В каждом доме или загородном хозяйстве необходимы весы для приготовления пищи, взвешивания полученного урожая, или контроля своего веса. Весы также широко используются в промышленности, торговле и других областях. Сегодня высокие технологии достигли значительного уровня.

На смену пружинным механическим весам, имеющим низкую точность взвешивания и большие габариты, пришли электронные весы, оснащенные удобными информационными дисплеями. Точность их взвешивания стала значительно выше, по сравнению с механическими моделями.

Устройство и принцип работы

Устройство электронных весов отличается от механических конструкций наличием экрана, на котором отображается цифровая информация о результатах взвешивания, а также принципом их работы. Точность электронных моделей составляет + 0,1 г, а механические весы, имеют точность + 1 г, разница очень большая.

Принцип действия первых электронных конструкций заключается на колебаниях измеряющей пружины, которые обрабатываются электронной схемой и выводятся на цифровой экран. Сегодня недорогие электронные весы работают по этому принципу.

Дорогостоящие электронные модели функционируют по другому принципу, отличающемуся своей сложностью. Устройство таких весов включает в себя два металлических диска, которые образуют своеобразный конденсатор. Под действием массы взвешиваемого предмета на один из дисков, происходит его перемещение, и изменение расстояния между дисками, что приводит к изменению емкости конденсатора. Это изменение обрабатывается электронным устройством, и преобразуется в показатель веса.

Существуют и другие современные электронные весы, в которых в качестве чувствительного элемента используется датчик напряжения, выполненный в виде тонкого проводника, через который протекает электрический ток. Под действием веса взвешиваемого предмета на весы, датчик натягивается, изменяя свое сопротивление и величину проходящего электрического сигнала, влияющего на выдаваемый, на цифровой экран показатель веса. В таких конструкциях нет механических деталей, измерение веса происходит электронным способом.

В качестве источника питания в электронных весах могут использоваться гальванические элементы, солнечные батареи, а также сетевые блоки питания.

Разновидности

Существует множество видов электронных весов, классифицирующихся по: точности измерений, виду взвешиваемых предметов, функциональным возможностям.

Бытовые электронные весы
К этой категории относятся несколько видов весов:
  • Кухонные весы способны точно измерить нужное количество продуктов, чтобы приготовить пищу по рецепту. Такие модели полезны для повара в ресторане, а также для домашней хозяйки. Кухонные модели часто называют кулинарными.

  • Универсальные настольные весы имеют весовую платформу, на которую можно поставить емкость, положить предмет, который необходимо взвесить.Для определения массы на корпусе имеется кнопка «сброс тары», что создает определенные удобства. Поставив емкость, необходимо нажать на эту кнопку. В результате индикатор становится на нулевое положение, и можно насыпать или наливать взвешиваемый продукт. Универсальные модели производятся разных видов, как по точности, так и по наибольшей взвешиваемой массе.

  • Напольные весы предназначены для определения массы человека, поэтому они оснащаются множеством различных дополнительных функций: память, определение мышечной и жировой массы и т.д. Точность таких устройств чаще всего не превышает 100 грамм, что вполне достаточно для контроля массы. Предел наибольшего взвешивания у них не более 150 кг. На этих весах также можно взвесить какие-либо предметы или тяжелую сумку, но на них нет кнопки сброса тары.

  • Небольшой вес и компактные размеры имеют
    электронные безмены
    . Они являются хорошими помощниками в быту, на охоте, рыбалке, в походе или на рынке. Существуют некоторые исполнения безменов со встроенной рулеткой.Некоторые модели безменов имеют встроенную функцию измерения температуры. Наибольшая допустимая нагрузка в разных исполнениях может значительно различаться.

  • Другим видом бытовых взвешивающих устройств являются карманные весы, которые еще называют мини-весами. Они служат для точного определения массы мелких предметов. Такие карманные образцы могут пригодиться для использования в лаборатории, в ломбардах и магазинах по продаже драгоценных изделий. Основным их достоинством являются компактные размеры и автономное питание.

Торговые весы

Такие электронные весы многие специалисты называют продуктовыми, так как они служат для взвешивания продуктов в магазине, определения стоимости с учетом цены за килограмм. Они обладают большой функциональностью и могут применяться для постоянной торговли в магазине или на предприятии общественного питания, а также в крупных торговых точках.

Современные электронные весы способны взвесить продукты с высокой точностью, учесть вес тары, определить цену штучного товара и выполнить взвешивание порции. Торговые весы могут иметь дисплей на стойке или на корпусе. Дисплей может быть 2-сторонним, чтобы контролировать цену и массу продукта покупателем и продавцом. Надежность и добротность торговых весов, сроки службы, удобство, наличие вспомогательных функций зависит от завода изготовителя и стоимости.

По наибольшему пределу взвешивания торговые весы разделяют на три категории: 6, 15 и 30 кг. Первая категория устройств имеет деление ценой 2 грамма, их монтируют в местах для реализации легких товаров с высокой точностью измерения. В рыбных и мясных отделах чаще всего применяют весы 2-й и 3-й категории.

На весовое торговое оборудование существует метрологический контроль, поэтому они подвергаются периодической поверке для утверждения соответствия установленным нормам.

Торговые весы с функцией печати этикеток используются в основном в точках самообслуживания – гипермаркетах и крупных магазинах. Они оснащены специальным термопринтером, и могут печатать самоклеящиеся этикетки со стоимостью, весом, названием продукта и сроком годности. На этикетках также может печататься штрих-код для возможности учета товара на кассе, что упрощает работу продавца.

Изделия этого вида имеют внутреннюю память и вспомогательные функции. Они могут подключаться к компьютеру, что дает возможность обработки информации.

Товарные весы

К этой категории относятся напольные конструкции с границей взвешивания до 600 кг. Они стали популярными на оптовых базах и складах, а также на производстве. Величина платформы этих устройств зависит от наибольшего предела взвешивания. Напольные модели имеют низкую высоту погрузки, чтобы облегчить взвешивание тяжелых предметов, например, ящики или тяжелые коробки.

Все типы товарных электронных взвешивающих устройств оснащены опцией ввода веса тары. Эта опция дает возможность автоматически определять массу товара без учета веса тары. Некоторые виды имеют функцию учета нестабильной массы. При этом выполняется несколько измерений веса за определенное время, далее вес складывается и рассчитывается его средняя величина.

Существуют модели товарных весов с функцией ограничения массы. Устройство подает звуковой сигнал о том, что превышен предел взвешивания. Товарные электронные весы могут оснащаться автономным или комбинированным питанием, что дает возможность применять их в удаленных от электрической сети районах.

Лабораторные электронные весы

Эти устройства обладают повышенной точностью и служат для взвешивания небольших предметов в научных и промышленных лабораториях различных предприятий, магазинов и банков.

Такие устройства разделяют по классу точности на аналитические и прецизионные. Первые из них имеют точность взвешивания до 0,1 мг, а вторые – от 1 г до 1 мг. Они имеют множество вспомогательных функций: гидростатическое, динамическое определение веса. Лабораторные весы имеют разные виды калибровки.

Медицинские электронные весы

Такие устройства служат для взвешивания детей и взрослых в медицинских учреждениях. Они способствуют определению и контролю массы человека, оперативно показывают результаты взвешиваний.

Детские весы для новорожденных имеют высокую точность. С их помощью постоянно наблюдают за массой ребенка. Устройство медицинских весов позволяет производить их санитарную обработку. Медицинские взвешивающие устройства должны иметь государственный сертификат соответствия и необходимые документы.

Промышленные электронные весы

Для стационарного измерения веса объемных и тяжелых грузов служат промышленные весы. Они стали популярными в разных сферах торговли и производства, на сельскохозяйственных угодьях, перерабатывающих заводах, на транспорте, в складах.

К этой категории относятся платформенные весы, оснащенные автономным экраном, устанавливаемым на передвижную стойку или встроенным в стену, и большой платформой. Величина таких весов не более 2-х метров в ширину и длину. Такие весы имеют возможность встраивания в пол, оснащаться подъездным пандусом. Это позволяет быстро и удобно выполнять взвешивание предметов, расположенных на тележках.

Крановые электронные весы

Само их название говорит о типе конструкции, похожей на подъемный кран. Они служат для взвешивания массы габаритных тяжелых грузов на складах и в заводских цехах, либо на улице. Существуют модели с управлением с помощью радиоканала. Крановые весы изготавливаются в виде прочного устройства, включающего в себя металлический корпус и грузоподъемный крюк с индикатором, соединенным с тензометрическим датчиком. Измерение массы груза выполняется путем его фиксации на крюке и подъема на некоторую высоту.

Наибольший предел измерения массы крановых весов находится в диапазоне 0,5-50 тонн. Такие широкие пределы дают возможность владельцам складских помещений и заводских цехов осуществлять гибкий подход при закупке и подборе взвешивающего оборудования.

Преимущества
  • Высокая точность измерений.
  • Переключение разных единиц измерения.
  • Автоматическая установка в нулевое положение.
  • Повышенный предел измерений.
  • Наличие памяти для сохранения результатов взвешивания.
  • Большой выбор моделей.
  • Компактный корпус.
  • Простота и удобство в применении.
  • Автоматическое выключение и включение.
  • Современный стильный дизайн.
Недостатки
  • Сложное устройство.
  • Высокая цена.
  • Риск повреждения электронных элементов.
  • Требуется замена источников питания.
  • Более частые неисправности, по сравнению с механическими весами.
  • Наличие хрупких элементов, приводящих к частым поломкам.
Похожие темы:

Устройство электронных весов

Электронные средства измерений постепенно вытесняют традиционные, механические приборы. Применение электроники повысило точность измерений и удобство снятия показаний, а их оцифровка делает удобным хранение данных и их передачу по современным каналам связи. В этом отношении не стали исключением и бытовые приборы, их производители так же стремятся к массовому внедрению новых технологий. Понять принцип работы любого прибора проще на конкретном примере. Вскроем корпус и изучим устройство напольных электронных весов.



Работа данных и подавляющего большинства других бытовых весов основано на точном измерении электрического сопротивления специального электронного компонента резистивного типа – тензорезистора. Тензорезистор – это ключевой элемент в устройстве электронных весов (тензовесов). Деформируясь под воздействием веса взвешиваемого предмета, электрическое сопротивление тензорезистора изменяется пропорционально весу.

Тензорезисторы широкого спектра применения изготавливаются в виде спиральной, замкнутой, тонкой дорожки из металлической фольги путем химического травления. Основанием для фольги является подложка из тонкого полимерного электроизоляционного материала. Тензорезистор механически жестко связывают (обычно, приклеивают) с поверхностью детали, деформацию которой необходимо измерять. Деформация детали приводит к сжатию или растяжению спиральных витков тензорезистора, что отражается на его сопротивлении.

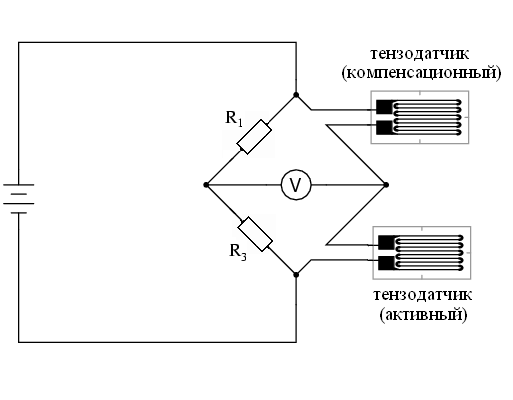

Принцип работы тензорезистора.
Сопротивление и величина деформации условные.



Весы MARTA MT-1650 предназначены для измерения массы человеческого тела до 150 кг с точностью +/-100 грамм. На передней (верхней) панели устройство имеет жидкокристаллический экран, на котором отображается число в целых килограммах, а так же в их десятичных долях. Весы предназначены для установки на жесткую, ровную поверхность (пол), снабжены четырьмя небольшими ножками. В одной ножке находится кнопка, необходимая для автоматического включения весов, когда на них встает человек. Первое нажатие кнопки инициирует запуск режима калибровки – определение «нуля» измерений.




Устройство ножки-кнопки простое: пара контактов, замыкающиеся плоской пружиной. Со временем, проводящие дорожки истираются пружиной, и срабатывание кнопки прекращается. Восстановить работу помогает облуживание зон контакта.

Устройство электронных весов MARTA MT-1650 следующее. Вес верхней металлической платформы с человеческим телом на ней действуют на систему внутренних рычагов. Рычажная система «собирает вес» со всей поверхности платформы и, уменьшив его в несколько раз, надавливает на специальную алюминиевую деталь (назовём её «тензопластиной»), жестко закрепленную одним концом на корпусе весов. В результате этого давления тензопластина слегка изгибается вниз, а имеющееся центральное утончение на ней точно задает точку изгиба. Форма и материал (жесткость) тензопластины подобраны так, чтобы деформация была исключительно упругого типа. Строго напротив утончения расположен (приклеен) тензорезистор, деформирующийся вместе с тензопластиной. При выполнении измерений, сопротивление тензорезистора замеряется электроникой, и на основании измерений на экран выводятся числовые значения в килограммах.




Процесс разборки весов.


Внутреннее устройство электронных весов MARTA MT-1650.




Рычажная система весов.


Тензопластина. Тензорезистор приклеен снизу клеем молочного цвета.


Слегка надавливая пальцем непосредственно на тензопластину, легко добиться показаний в несколько килограмм.



Наряду с многочисленными достоинствами электронных весов, у них, как и у всех электронных измерительных приборов, есть главный недостаток – необходимость замены или подзарядки источника электрического тока. Помимо этого, устройство электронных весов более сложное и прихотливое, нежели у их механических предшественников.

Весы.Виды и устройство.Работа и применение.Выбрать и особенности

Весы представляют собой устройство, которое предназначено для взвешивания разнообразных тел и определения их массы. Основной принцип таких приборов заключается в том, что они ориентируются на силу тяжести. Поэтому вес определяется посредством сравнения веса эталонной массы, что свойственно рычажным приборам, или посредством измерения данной силы через другие физические показатели.

Это устройство было изобретено в давние времена. Оно совершенствовалось с развитием торговых отношений между людьми. Первые простейшие приборы в виде коромысла с двумя плечами и подвешенными чашами использовались в Вавилоне 2,5 тысячи лет до нашей эры. На одну чашу укладывались монеты или иные товары, а на другую эталонная гиря. В результате с помощью равновесия можно было практически точно определить вес продаваемого товара или денег, чтобы понять, не фальшивые ли они. Сегодня же эти устройства претерпели существенное изменение. Появилось множество точных устройств, которые позволяют взвешивать не только типичные товары, но и мельчайшие детали весом в несколько миллиграмм, а также крупные тела, имеющие массу в десятки и сотни тонн.

Виды
Весы по принципу действия могут быть:
  • Гидравлическими.
  • Гидростатическими.
  • Тензометрическими.
  • Пружинными.
  • Рычажными.
По области применения они могут быть следующих разновидностей:
  • Автомобильные. При помощи них можно взвешивать привозимый груз. К примеру, на элеватор приезжает машина с пшеницей. Вместо того, чтобы тратить время на взвешивание пшеницы, определяется масса автомобиля вместе с грузом. Далее машина с помощью специального устройства наклоняется, а пшеница под силой тяжести вываливается на элеватор. Далее взвешивается пустая машина, а полученная разница позволяет легко выяснить вес привезенной пшеницы. К тому же подобные устройства применяются Госавтоинспекцией для определения осевой нагрузки грузового транспорта с целью предотвращения порчи асфальтового покрытия.
  • Багажные.
  • Вагонеточные.
  • Для взвешивания молочных продуктов.
  • Кухонные.
  • Бытовые.
  • Торговые.
  • Платформенные.
  • Медицинские.
  • Почтовые и тому подобное.
По точности взвешивания устройства могут быть следующих разновидностей:
  • Обычного класса.
  • Среднего класса.
  • Высокого класса.
  • Специального класса.
По методу установки весы могут быть:
  • Подвесными.
  • Передвижными.
  • Настольными.
  • Встроенными.
  • Напольными.
В зависимости от метода достижения уровня равновесия с:
  • Неавтоматическим устройством уравновешивания.
  • Полуавтоматическим устройством уравновешивания.
  • Автоматическим устройством уравновешивания и так далее.
Устройство

Весы могут иметь различное предназначение и использоваться для измерения массы совершенно разных предметов и тел, что часто и определяет их устройство.

Рычажные

Выполнены из нескольких рычагов, которые соединяются с помощью призм из стали. Они действуют по принципу коромысла.

Их принципиальная конструкция выглядит следующим образом. На крепком основании держится устройство в виде коромысла и чашек для груза. Чтобы минимизировать отклонения и проводить быстрые измерения применяется противовес и устройство для коррекции нуля. Для точности измерений применяется проекционная шкала. Гири выступают в качестве уравновешивателей взвешиваемого тела. Подобные устройства часто применяются в торговле, а также лабораториях.

Электронные

В большинстве случаев имеют следующие конструктивные элементы: печатная плата с микросхемой, дисплей, тензодатчик. Дисплей демонстрирует массу измеряемого груза или тела. К тому же существуют модели, которые имеют возможность сохранения показателей измерений, чтобы можно было провести последующее сравнение. В дорогих устройствах могут присутствовать множество дополнительных датчиков, которые позволяют определить количества жира или мышц.

Корпус может быть стеклянным, пластиковым, деревянным или алюминиевым. Под каждой ножкой корпуса имеются рамы, которые реагируют на любые происходящие изменения. Если говорить просто, то рамы деформируются под весом человека, когда тот встает на корпус. Деформация при этом незаметна для человека, ведь она минимальна. Однако эти едва уловимые изменения легко улавливаются с помощью тензодатчика. Данный элемент представляет собой тонкую пластину шириной порядка 2 см.

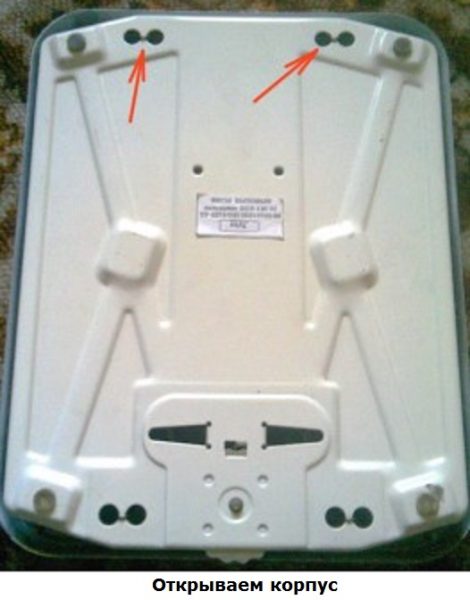

Механические напольные весы имеют следующие конструктивные элементы:

  • 4 неподвижные ножки, на которые устанавливается корпус устройства. Они выполняют функцию опор рычагов.
  • 4 плеча, выполненных из металла, которые соединяются парами буквой У.
  • Горизонтальная пластина, на нее опираются плечи.
  • Пружина, которая соединяется с горизонтальной пластиной.
  • Коромысло, которое позволяет отслеживать растяжение пружины. Оно сопряжено с циферблатом и стрелкой.
Принцип действия

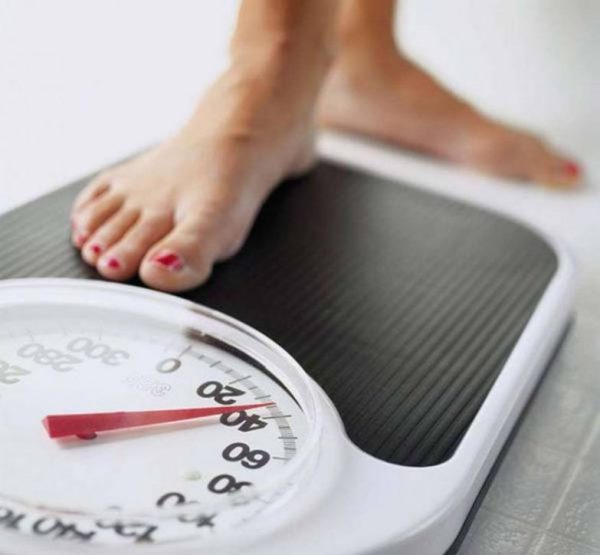

Механические напольные весы работают по следующему принципу:
  • На них встает человек или ставится груз. В результате платформа под тяжестью тела отпускается вниз на некоторое расстояние.

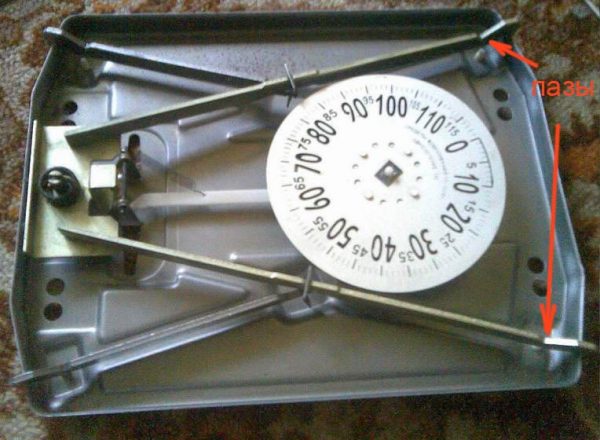

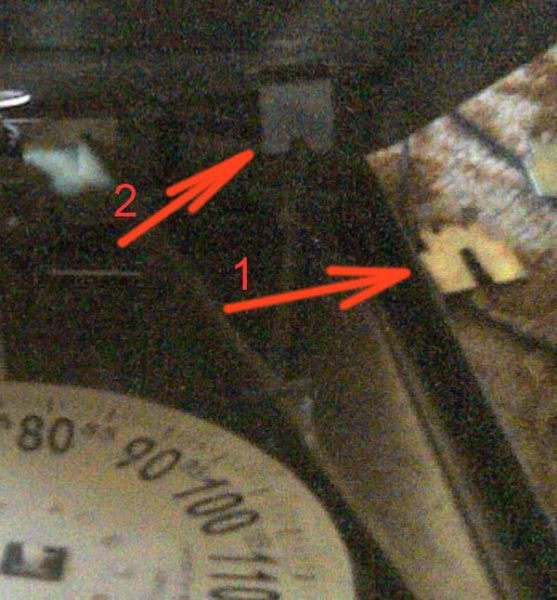

  • По углам корпуса находятся выступы из металла с пазами. Во время перемещения вниз они входят в нишу плеча.
  • Каждое плечо своим концом упирается в ножку корпуса, двигаясь другим концом. Благодаря такому движению отклоняется горизонтальная пластина с пружиной.
  • При создании данного устройства подбирается такая пластина и пружина, которые позволяют показать точный вес с помощью калибровки. Это позволяет увидеть на циферблате отклонение стрелки и определить точную массу груза или узнать, сколько кг весит человек.
  • Шкала устройства позволяет измерять килограммы, иногда по 0,5 килограммов. Также бывают модели с жидкокристаллическим экраном, в них отклонение пружины измеряется с помощью специального датчика. Подобные устройства способны измерять вес в пределах 10 или 100 грамм.

В современных электронных весах применяется датчик напряжения, который выполнен в виде тонкого проводника, через него протекает электроток. Когда на устройство устанавливается взвешиваемый предмет, датчик натягивается. Это приводит к изменению его сопротивления и величины проходящего сигнала. В результате на цифровой экран выводится измеряемая масса. Измерение веса осуществляется только электронным способом, здесь нет механических деталей.

Применение

Весы находят широчайшее применение. Их используют во всех областях, где важно определение массы:
  • В сфере торговли они используются для взвешивания всевозможных продовольственных и непродовольственных товаров.
  • В медицине и спорте. Здесь применяются очень точные устройства, которые часто относятся к классу лабораторных. Они позволяют определять малейшие изменения в массе больных.
  • Платформенные устройства часто применяются на железнодорожных платформах и закрытых складах.
  • Паллетные устройства используются для взвешивания грузов, которые находятся на паллетах.
  • В ювелирном деле применяются особо точные устройства, которые позволяют измерить вес с погрешность 0,01 грамма.
  • В сталелитейной, химической, а также перерабатывающей промышленности часто применяются крановые устройства. При помощи них можно определять массу груза при погрузке или выгрузке.
  • Вагонные устройства предназначены для взвешивания грузов, находящихся в составе поезда.
  • Автомобильные устройства используются для взвешивания грузовиков и так далее.
Как выбрать

Выбирать весы необходимо в зависимости от целей, которые ставите перед собой. Если нужно постоянно взвешивать товары и проверять, не обманули ли при покупке, то потребуются точные устройства, предназначенные для этой цели.

Если же намерены похудеть, то следует приобретать напольные устройства:
  • При выборе напольных приборов следует знать, что они могут быть механическими или электронными. Основной минус механических устройств — неточность измерений с течением времени. Спустя год эксплуатации пружина может ослабнуть и выдавать погрешность в пределах 1-2 кг. Для тех, кому важна точность, лучше всего брать электронные устройства.
  • При покупке необходимо обратить внимание на размер дисплея. Цифры должны хорошо читаться с высоты человеческого роста, а сам дисплей должен быть большим. Лучше всего если будет иметься подсветка дисплея или светящиеся цифры. Однако необходимо учитывать, что наличие светового эффекта приведет к необходимости более частой замены батареек.
  • Необходимо учесть максимальную нагрузку. Если много весите, то нужно искать модель с некоторым запасом измерения, чтобы устройство быстро не вышло из строя.
  • Правильно подбирайте материал платформы. Самым дешевым будет пластиковая платформа. Прибор с деревянной платформой будет дороже, но ухаживать за ним придется тщательнее. На платформу из ударопрочного стекла или металла не очень приятно вставать босыми ногами, однако, это наиболее долговечные устройства.
  • Устройства могут иметь дополнительные функции, к примеру, возможность передачи данных через Wi-Fi.

Похожие темы:

Электронные напольные весы: устройство, функции, как выбрать

Реклама от спонсоров:

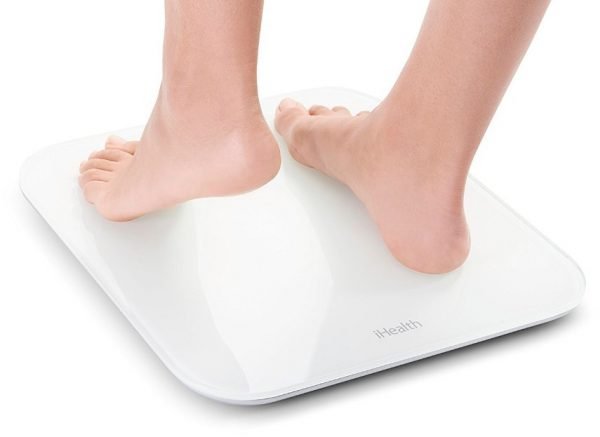

С появлением электронных напольных весов в обыденной жизни стало проще контролировать собственную массу тела, поддерживать хорошую форму. Бытовой прибор безотказно работает в домашних условиях.

Позволяет в течение нескольких секунд получить достоверную информацию о количестве килограммов, снимать показания о состоянии организма – наличии ожирения или дефиците массы тела, соотношении мышечной, костной и жировой ткани, следить за динамикой изменений.

Устройство электронных напольных весов

Принцип работы

Главное назначение электронных напольных весов – взвешивание человека в простейших бытовых условиях с нагрузкой до 160 – 220  кг.

Электронные весы отличаются от механических по способу вывода результата взвешивания: не на измерительной шкале, а на электронном дисплее, имеющем цену деления. Дискретность показаний в зависимости от моделей: от 100 г – более дорогих, до 500 г в более дешевых.

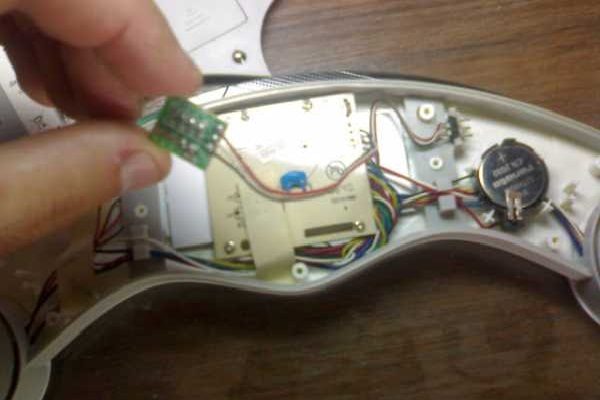

Конструкция электронных напольных весов состоит из тензодатчиков, дисплея, электронной печатной платы, кнопкок (не во всех моделях). Механическое воздействие сведено к минимуму, что повышает надежность.

Электронные модели отличаются от механических принципом работы. Чтобы понять различие, достаточно включить, поднять их на одной ладони, не прикасаясь к ножкам, второй ладонью надавить на платформу. Показания на дисплее останутся нулевыми.

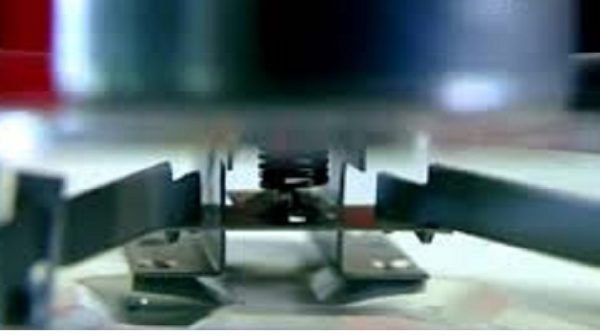

Платформа весов остается неподвижной, основную работу выполняют ножки, под которыми спрятаны особо прочные рамы. Когда встают на платформу, эта рама деформируется, однако изменения незначительны и незаметны глазу. Каждая рама оснащена небольшой пластиной – основным сенсорным узлом размером до 2 см поперек. Сенсорная пластина надежно впечатана в раму, залита клеем.

К пластине подсоединены три провода, обеспечивающих замер сопротивлений в разных точках моста. Когда под тяжестью рамы весы прогибаются по углам, происходит распределение избыточной массы. Конечное показание, выводимое на дисплее, включает суммирование всех данных.

Для работы изделия используют батарейки по 1,5 В или 9 В. Источником питания может быть солнечная батарея, электрическая розетка, энергия, накопленная при механическом воздействии на платформу. Приборы для взвешивания имеют автоматическое включение/ выключение, а определение нулевого значения происходит либо при включении, либо с помощью специальной кнопки, встроенной в корпус.

Наличие электронной начинки, расширяет сферы использования.

Функции электронных напольных весов

Функции

Помимо главного предназначения – измерения массы тела человека, предусмотрены дополнительные опции:

  • Запоминать динамику значений за обозначенный пользователем срок.
  • Рассчитывать оптимальную массу с применением индекса массы тела, учитывающего рост, пол, возраст и конституцию человека. За основу расчета берется формула: ИМТ = вес, кг / рост, м * рост, м.
  • Определять соотношение жира и мышц, присутствующих в теле человека. Данная функция работает по принципу различия в электрическом сопротивлении мышечной, жировой и костной ткани при пропускании слабого разряда через электроды, установленные на платформе. Следует учитывать, что анализ соотношения тканей  имеет довольно высокую погрешность.
  • Хранить данные о динамике показателей сразу нескольким пользователям.
  • Показывать при взвешивании рекомендации по диете и физическим упражнениям.
  • При регулярном измерении массы тела, автоматически определяется конкретный пользователь.
  • Значительное превышение нормы по массе тела сопровождается подачей звукового сигнала.
  • Отдельные модели оборудованы монитором. Дублирование показаний измерения на мониторе позволяет людям с больной спиной не наклоняться для считывания информации на дисплее, расположенном на платформе.
  • Автоматическое включение/выключение.

Особенности

Особенности

Главное достоинство электронных напольных весов, отличающее их от механических приборов – минимальность погрешности при измерении массы тела. В зависимости от марки производителя, стоимости, допустимая погрешность варьирует от 0,1 до 0,5 кг.

Электронные напольные весы отличаются друг от друга по следующим параметрам:

  • Различия в технических данных. Напольные устройства отличаются по техническим характеристикам и расширенному функционалу, позволяя производить точные взвешивания.
  • Различия в габаритах, дизайне и материале изготовления. Наиболее распространенный размер изделия – 0,4 м х 0,4 м. В зависимости от предпочтений потребителя выбирают модели в самых разных цветах, дизайне, материалах (натуральное дерево, высокопрочное стекло, мрамор, пластик, легированная сталь).

Платформа корпуса может иметь ребристую или шероховатую поверхность, что предупреждает соскальзывание в условиях влажной среды. Поверхность платформы может быть выполнена с повторением анатомической формы ступней, определяя пользователям, куда следует становиться для гарантии правильного показания.

  • Место эксплуатации. В зависимости от степени защиты корпуса и материала изготовления  устанавливают в помещениях с различным уровнем влажности. Для ванных комнат или саун выбирают модели с герметичным стальным или пластиковым корпусом.

Во избежание повреждения материала от агрессивной среды, изделие, выполненное из натурального дерева, устанавливать во влажных местах не следует.

Как пользоваться

Эксплуатация

Процедура правильного взвешивания

Чтобы получить верные данные, соблюдают правила эксплуатации устройства.

  1. Для измерения массы тела на платформу встают в вертикальном положении, без наклона. Взвешивание производят без обуви, носков или колготок.
  2. Занять устойчивое положение на обе ступни, не двигаясь или переминаясь с ноги на ногу, чтобы избежать искажений в показаниях.
  3. После показа на табло результата, осторожно сойти с платформы.
  4. Выключение произойдет в автоматическом режиме.

Места для установки

  1. Твердая и ровная поверхность. Установка на ковровом покрытии, на полу с наклоном или искривлением вызывает появление погрешности до 10%.
  2. Место, защищенное от воздействия излучения электромагнитных волн. Весы располагают вдали от радиоаппаратуры и электрических приборов.
  3. Места с повышенной влажностью подходят только для весов с водонепроницаемым корпусом из материалов, стойких к вредному воздействию влаги.

Меры предосторожности

Меры предосторожности

  1. Во избежание выхода из строя, контролируют, чтобы взвешивание проводилось в пределах допустимой нагрузки. В инструкции к конкретной модели обязательно содержится информация о максимальной массе.
  2. Избегать воздействия электромагнитного излучения, которое вызывает сбои в работе. Для установки не подходят места с близко расположенной электро- и радио- аппаратурой.
  3. В целях безопасности на платформу изделия встают сухими ногами, без носок или колготок.

По мере необходимости меняют батарейки. Уход за изделием представляет собой протирание поверхности. Чистка выполняется влажной тканью без использования моющих средств. Агрессивная среда средства для мытья способна повредить рисунок, краску на поверхности  корпуса.

Неисправности

Частые неисправности

Ввиду простого принципа работы и несложной конструкции поломка весов маловероятна. Производители дают гарантию качества.

К частым проблемам, возникающим при эксплуатации электронных напольных весов, относятся:

  • Неточность измерений. В данном случае, убеждаются, что устройство установлено на твердой прямой поверхности без наклона, а измеряемая масса тела – в пределах допустимого значения. При необходимости производят регулировку платформы.

Искажение в показаниях возникает и по причине неправильного положения тела при взвешивании. На платформе опираются на обе ступни, не двигаясь и не отклоняясь.

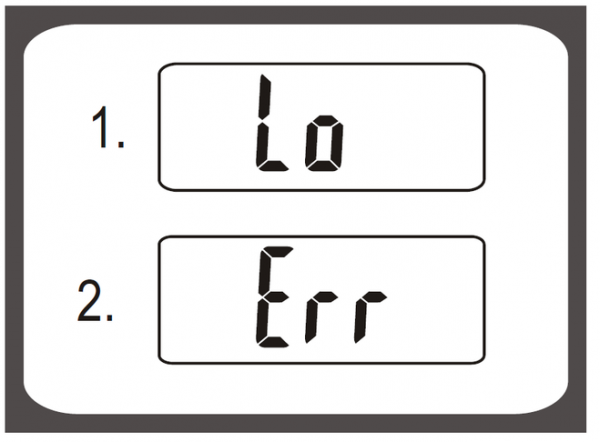

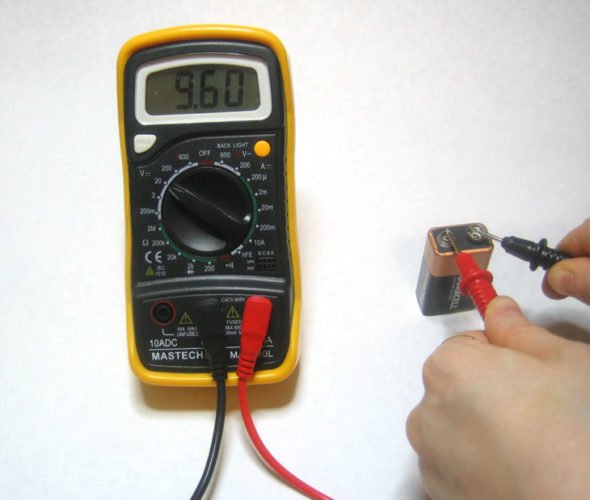

  • Выход из строя батареек. По мере эксплуатации потребуется замена элементов питания.
  • Сбои возникают при эксплуатации в неподходящих условиях: сильное электромагнитное излучение, стоящая неподалеку радио- аппаратура, повышенная влажность помещений (в случае негерметичного корпуса прибора). Сбой в работе устраняется путем перезапуска: прибор выключить и включить снова.

Как выбрать электронные напольные весыКритерии



При выборе той или иной модели, учитывают, для каких целей и в каких условиях устройство по измерению массы тела будет использовано.

  • Долговечность конструкции. Если в приоритете у покупателей надежность в эксплуатации, выбирают приборы с металлическим корпусом. Наименее долговечный материал для изготовления устройств – пластмасса, она деформируется в короткие сроки.
  • Точность. Несмотря на сравнительную точность электронных приборов для взвешивания, перед покупкой проверяют исправность работы.

Точность проверяется путем сравнения показаний при взвешивании на выбранной модели и приборе для измерения массы тела другого производителя. Если известна собственная масса тела, делается контрольное измерение. В случае выявления расхождений в показателях, модель меняют на исправный прибор.

  • Удобная эксплуатация. Больные и пожилые люди, которым сложно нагибаться, увидят результаты измерения без необходимости наклона, на весах с дополнительным монитором. Для людей со слабым зрением разработаны модели с увеличенным дисплеем, на котором легко читаются цифры.
  • Применимость. Выбирая прибор по дизайну и дополнительному функционала, не забывают и о соответствии системы измерений, используемой в данном изделии, с принятой системой измерений (фунты или килограммы и т.д.)
  • Качество. Чтобы воспользоваться расширенным диапазоном возможностей при эксплуатации, обращают внимание на пыле- и влаго- непроницаемость корпуса прибора. Герметичные изделия не подвержены вредному воздействию внешней среды и подходят для установки в местах с повышенной влажностью или пылью.

Такие приборы имеют аббревиатуру IPX7. Напольные весы с аббревиатурой IPX8 используют в помещении с высокой запыленностью (залы для занятий спортом). Указание о степени герметичности корпуса приводится в техпаспорте изделия.

  • Учитывается и допустимый уровень груза. Этот показатель важен для взвешивания тучных людей или тяжелых предметов. Дешевые устройства рассчитаны на 120кг, стандартная нагрузка – до 160 кг. В отдельных моделях диапазон груза повышается до 220 кг.
  • Если ведется контроль массы тела, выбирают модели с достаточным объемом памяти, для хранения данных по динамике измерений. Аналогичное требование по объему памяти предъявляется при необходимости проведения постоянных взвешиваний нескольких лиц.
  • Гарантийный талон производителя. Гарантия позволит избежать возможных неприятных моментов в случае поломки прибора в пределах установленных законом сроков.

Вопрос покупки электронных напольных весов чаще возникает у тех, кому важно контролировать собственную массу тела: при соблюдении диет, занятиях спортом, избыточном весе. Точность производимых измерений позволяет легко отслеживать картину набора/ снижения веса.

Благодаря дополнительным опциям, электронные напольные устройства позволят измерять массу тела и корректировать режим, диеты и физические нагрузки сразу нескольким пользователям.

Реклама от спонсоров:

Электронные Весы Схема Электрическая — tokzamer.ru

Но наибольшим спросом пользуется небольшой ряд моделей разных производителей. Ювелирные Отличаются выработкой абсолютно точных показателей, они не должны превышать отклонения свыше 0,01 грамма.


Величина таких весов не более 2-х метров в ширину и длину. При ее нарушении работоспособность не нарушится, но измеряемую массу они будут показывать неправильно.

Для этого последнюю нужно чуть-чуть приподнять и прижать к дисплею брусочком из плотного материала.
Ремонт электронных наполных весов

А напольные весы высшей ценовой категории имеют несколько датчиков и целый компьютер, который анализирует распределение жира, мышц и костной ткани в вашем теле. Работают электронные весы на частотных колебаниях натянутой металлической струны, находящейся в датчике.

Они служат для точного определения массы мелких предметов.

Здесь потребуются штангенциркуль, уровень и уголок. Такие широкие пределы дают возможность владельцам складских помещений и заводских цехов осуществлять гибкий подход при закупке и подборе взвешивающего оборудования.

Создание преобразователя данного вида трудоемкий процесс, поэтому подобный датчик не получил большого распространения. Очень часто бывает что в процессе эксплуатации обривается проводок идущий к плате, или же он как бы еще на своем месте но уже от гнил, нужно легонько попробовать надежность их соединения.


Ремонт в этом случае будет простым — необходимо выровнять погнутую рамку. В принципе подобное устройство можно использовать совместно с любыми датчиками любых типов уровень выходного напряжения которых пропорционален измеряемой величине.

ПОЧЕМУ ВРУТ ВЕСЫ?! проверьте их!

Ремонт электронных весов своими руками

Изделия на основе датчиков напряжения являются более прогрессивными. Материал корпуса Производители при выпуске электронных весов придают особое значение корпусу, так как в случае его деформации устройство не подлежит ремонту. Платформа весов оборудована специальными рамами, которые реагируют на любое движение или действие. В основном для изготовления корпуса используют такие материалы, как пластик, металл или стекло.

Очень часто бывает что в процессе эксплуатации обривается проводок идущий к плате, или же он как бы еще на своем месте но уже от гнил, нужно легонько попробовать надежность их соединения.

Так как газоразрядные индикаторы выпускают в России, то их стоимость невысокая, при этом они горят ярко и работают независимо от температурных условий. Иными словами, когда человек встает на весы или кладет туда что-либо, рамы незаметно для человеческого глаза деформируются и показывают значение.

Чтобы полученные данные обрели необходимый формат, к тензодатчику веса подключаются дополнительные устройства.


Практически во всех моделях она находится в нижней части грузовой платформы, но есть и исключения — клавиатура смонтирована вместе с дисплеем.

Рычажная система весов.

Форма и материал жесткость тензопластины подобраны так, чтобы деформация была исключительно упругого типа.
Ремонт весов CAS HB(HD): нестабильные показания веса, плывет нуль.

Смотрите также: Объем и нормы испытаний оборудования

Схема домашних электронных весов

Чем сильнее на него идёт давление — тем больше изменение проводимости, а уже процессор по ней и определяет вес.

Они потребляют много электроэнергии. Основным их достоинством являются компактные размеры и автономное питание. Современные модели оснащены возможностью сохранения в памяти разных показателей для последующего их сравнения.

Чем сильнее на него идёт давление — тем больше изменение проводимости, а уже процессор по ней и определяет вес. Это изменение обрабатывается электронным устройством, и преобразуется в показатель веса.

Простейшее конструктивное исполнение тензодатчика для весов сделано в виде проводниковой мелкоячеистой сетки, закрепленной на токопроводящей основе. Но наибольшим спросом пользуется небольшой ряд моделей разных производителей. Тензометрические датчики Следующим объектом ремонта напольных электронных весов станут тензометрические датчики. Основное заключение в том, как работают весы в определении силы, которая возникает при нагрузке на чашу устройства массы.

Именно она заложена в основу действия датчика. Небольшой вес и компактные размеры имеют электронные безмены. В этом отношении не стали исключением и бытовые приборы, их производители так же стремятся к массовому внедрению новых технологий.


На весовое торговое оборудование существует метрологический контроль, поэтому они подвергаются периодической поверке для утверждения соответствия установленным нормам. Процессор AT89C51 программируем прошивкой версия 8. При отрицательном результате ее устранение осуществляется заменой на исправный датчик.

Преобразователем здесь является спираль из специального сплава, приклеенная к тугому элементу. Не рекомендуется выравнивать рамку, не вынимая ее из весов.

Часто случается что резинка плохо примыкает к плате или стеклу дисплея, в таких случаях изображение на дисплее будит искажено или неполное. Другим видом бытовых взвешивающих устройств являются карманные весы, которые еще называют мини-весами. В этом отношении не стали исключением и бытовые приборы, их производители так же стремятся к массовому внедрению новых технологий. При этом выполняется несколько измерений веса за определенное время, далее вес складывается и рассчитывается его средняя величина.
Как починить электронные весы Tefal

Тензодатчики: принцип работы и применение

Плата оснащена памятью, что позволяет наиболее точно отследить динамику изменения веса. Как поступить, если весы вышли из строя Возникают ситуации, когда электронный прибор отказывается работать.

Через некоторое время дисплей высветит слово PASS. Современные модели оснащены возможностью сохранения в памяти разных показателей для последующего их сравнения.

Сегодня высокие технологии достигли значительного уровня.

Первая категория устройств имеет деление ценой 2 грамма, их монтируют в местах для реализации легких товаров с высокой точностью измерения. Теперь о ремонте.

Читайте дополнительно: Глубина прокладки кабеля в земле пуэ

Тензорезисторы широкого спектра применения изготавливаются в виде спиральной, замкнутой, тонкой дорожки из металлической фольги путем химического травления. Действие зависит от степени силы, оказываемой на тугой элемент. Все модели торговых весов оснащены дисплеем, который располагается либо на корпусе аппарата, либо на выносной стойке.

Комфорт в управлении сочетается с великолепным внешним оформлением. Они стали популярными на оптовых базах и складах, а также на производстве.

Схемы подключения тензодатчиков

Потребителю представлен большой выбор приборов для взвешивания. На этих весах также можно взвесить какие-либо предметы или тяжелую сумку, но на них нет кнопки сброса тары.

Ремонт произведен. Процессор AT89C51 программируем прошивкой версия 8. Определить наличие деформации можно уровнем или выполнением замеров штангенциркулем. Для настольных весов изготовители предпочитают пластик или стекло, а для назначения весов в промышленных напольных — более прочный и долговечный, способный выдержать большую нагрузку материал, металл.
Двойной ремонт весов Scarlett SC-218 и Marta MT-1686

Весы напольные бытовые электронные и механические: ремонт своими руками, видео

Контроль над своей фигурой и весом — неотъемлемая часть жизни многих людей. Поэтому напольные весы в доме — уже давно не редкость, а, скорее, необходимость. Многие фирмы предлагают электронные и механические модели, которые могут быть разного вида и качества, но, как и любая техника, они тоже подвержены поломкам. Что делать в таком случае: нести прибор в мастерскую или попробовать справиться самостоятельно? Оказывается, напольные весы вы сможете починить своими руками.

Ремонт электронных весов

Электроника требует точного подхода. Ремонтный процесс должен проходить в строгом соответствии правилам, поочерёдно.

Принцип работы электронных весов основан на функционировании датчиков напряжения, благодаря которому показания устройства выводятся на жидкокристаллический дисплей. В зависимости от модели, включение прибора может происходить автоматически при воздействии нагрузки или посредством нажатия кнопки.

Обратите внимание! У электронных весов может быть погрешность взвешивания в пределах 100–500 грамм. Важно учитывать и максимальную нагрузку прибора, которая составляет от 100 до 220 кг у разных моделей весов.

Элементы, из которых состоят напольные электронные весы:

  • дисплей;
  • тензодатчики;
  • электронная печатная плата;
  • кнопки.

Подготовительные работы

В первую очередь нужно определить, в чём заключается возникшая неисправность. Выявление дефекта включает в себя:

  • проверку элементов питания;
  • осмотр внешнего вида;
  • проверку всех электрических контактов;
  • проверку состояния деталей весов.

Рассмотрим их подробнее.

Проверка элементов питания

Весы могут показывать цифры нечётко или совсем не включаться. Это повод проверить, в каком состоянии находится электропитание. Процесс достаточно прост: достаньте батарейку и проверьте её тестером. Если этого прибора нет в наличии, можно поступить ещё проще: поместите батарейку в любой другой прибор с таким же типом питания. Если он не включился, значит, проблема может быть в батарейке, и её, скорее всего, достаточно заменить. В противном случае нужно искать другие причины.

Проверка батарейки на тестереПроверка батарейки на тестере

Тестер поможет вам определить, есть ли необходимость в замене батарейки

Проводя такую проверку, учитывайте два важных фактора. То, что батарейка заработала в другом устройстве, не всегда означает, что в весах она даст тот же результат. А ещё у батарейки могли окислиться контакты. Причиной тому могло быть нарушение правил хранения, например, при высокой влажности. Попробуйте протереть контакты батарейки фланелевой тканью, вполне возможно, что она снова заработает. Но всё-таки надёжнее всего будет проверка тестером.

Осмотр внешнего вида

Внимательно осмотрите весы со всех сторон на предмет любых изменений, произошедших в них по сравнению с обычным состоянием. Это может быть деформация какой-нибудь детали, трещина, оплавление или обугливание. Каждый такой дефект указывает, на каком месте находится неисправность.

Электронные напольные весыЭлектронные напольные весы

В первую очередь внимательно осмотрите весы на предмет внешних повреждений

Проверка всех электрических контактов

Возможно, эта проверка поможет вам отремонтировать прибор сразу. Если обнаружится оторванный или отошедший проводок, достаточно припаять его на место. То же самое нужно сделать в случае, если дорожка на плате повреждена.

Провода и плата электронных весовПровода и плата электронных весов

Проверьте, хорошо ли закреплены провода на электронной плате

Делается это следующим образом. Возьмите мелкую наждачку и зачистите ею повреждённый участок, затем обезжирьте его, протерев уайт-спиритом или другим растворителем и зашлифуйте. Поверх дефекта создайте перемычку или напаяйте большой слой олова. Когда припой остынет, покройте его лаком. Можно использовать обычный лак для ногтей.

Проверка деталей и их состояния

Если предыдущие манипуляции не обнаружили проблему, нужно проверить, в каком состоянии находятся детали весов. Подойдите к этому с особой тщательностью. Вам понадобятся точные инструменты: уголок, штангенциркуль и уровень. Внимательно смотрите, деформирована ли внутренняя рама, в каком состоянии находится каждая деталь. Так вы сможете обнаружить скрытые дефекты.

Ремонтные работы

Определив тип неисправности, приготовьте инструменты, которые понадобятся для ремонта:

  • плоскогубцы;
  • отвёртки;
  • паяльник;
  • тестер.

Также вам пригодится чистая ветошь, чтобы вытирать пыль и грязь. При необходимости восстановления дорожки на плате могут понадобиться растворитель, лак и наждачная шкурка.

Устранение механических дефектов

Неисправность прибора может быть спровоцирована воздействием массы, превышающей максимально допустимую. Тензодатчики находятся по углам внутренней рамки, прогибающейся под слишком большим весом.

Наличие такой деформации вы можете определить при помощи уровня или замерить штангенциркулем. Исправление проблемы не составит труда: просто разровняйте рамку на месте загиба. Это можно сделать, аккуратно постукивая молотком по деформированным участкам рамки, постоянно замеряя результат уровнем. Таким образом функциональный баланс датчиков придёт в норму, и работоспособность прибора вернётся.

Обратите внимание! Перед выравниванием рамку рекомендуется вынуть из весов.

Ремонт шлейфа

Электронные весы могут перестать показывать цифры, если ослабевает контакт шлейфа с другими деталями. Разберите весы, внимательно осмотрите шлейф — набор собранных в ленту проводов, соединяющих друг с другом дисплей и печатную плату. Если контакты шлейфа ослабляются, дисплей не получает питание, из-за чего символы на нём не просматриваются. Вам нужно обеспечить более плотное присоединение контактов в шлейфе к плате. Слегка приподнимите её и прижмите брусочком подходящего размера к дисплею, обеспечив постоянную фиксацию. Такой брусок можно вырезать из кусочка дерева или взять обычный канцелярский ластик. Брусок плотно зафиксирует плату, восстановив контакт, и устройство снова будет функционировать.

Если в шлейфе обнаружится повреждённый провод, спаяйте его на месте разрыва.

Повреждения дисплея могут быть обнаружены и по другим симптомам. На нём видны разводы, подтёки, пузырьки воздуха? Это явный признак того, что дело не в проводах, контактах или шлейфе. Когда у моих весов возникла такая проблема, мне пришлось нести их в мастерскую. Была произведена замена дисплея: поломка заключалась в его матрице, чернила просто растекались по внутренним поверхностям. Такую неполадку в домашних условиях своими руками не исправить.

Видео: пайка шлейфа в электрических весах
Проблемы с тензометрическими датчиками

Ещё одна необходимая деталь электронных весов — тензодатчики. Именно они отвечают за преобразование уровня нагрузки в сигнал, который становится изображением цифр на дисплее после обработки электронной платой.

Тензометрический датчикТензометрический датчик

Так выглядит тензометрический датчик

В весах находится 4 таких датчика: они вмонтированы в каждую ножку на углах весов. Механическое воздействие их не разрушает, но могут оборваться проводки, выходящие из датчика. Их нужно припаять, но это бывает трудно сделать. Проблема в том, что датчик имеет очень маленький размер и заключён в прочный корпус.

Работоспособность тензодатчиков можно определить с помощью тестера. Для этого отпаяйте от платы все датчики и замерьте их сопротивление. Без нагрузки на весы сопротивление всех тензодатчиков будет примерно одинаковым. На неисправность какого-либо из датчиков укажет большее отклонение значений сопротивления.

Схема измерения сопротивления тензодатчиковСхема измерения сопротивления тензодатчиков

Принципиальная схема мостового измерения сопротивления тензодатчиков

Датчик может и сам выйти из строя, но такое случается очень редко. Определить эту неисправность можно, прозвонив деталь тестером. Если результат отрицательный, то датчик заменяется на новый, исправный. Эта задача может оказаться сложной, поскольку деталь залита компаундом — специальным клеем. Если вам удастся найти в магазине электротехники тензодатчики, возьмите сразу 4 штуки и установите на место старых. Можно также заменить повреждённый датчик на деталь с аналогичными показателями сопротивления от идентичной модели весов.

Если у вас не получилось найти новый датчик, попробуйте аккуратно расковырять компаунд. Внутри вы увидите медную пластинку с тремя припаянными проводками. Если один из них оборван, просто припаяйте его на место. Обычно этого бывает достаточно, чтобы восстановить работоспособность весов.

Калибровка электронных весов

От того, насколько хорошо откалиброваны весы, напрямую зависит точность их показаний. Нарушение калибровки не влияет на работоспособность прибора, но весы не смогут показать измеряемую массу правильно.

Восстановление калибровки проводится так.

  1. Установите на площадку весов определённый груз — любую вещь, вес которой вам известен до грамма. Это нужно для того, чтобы определить, действительно ли прибор показывает неверную информацию о воздействующем на него весе.
  2. Нажмите на клавишу включения и не отпускайте её. Спустя несколько секунд на дисплее появятся буквы CAL.
  3. Ещё через какое-то время прибор выдаст слово PASS. Потом надпись удалится. После этого надо выключить прибор. Таким образом производится перезагрузка данных, и после включения весы будут показывать правильную информацию.

Только этот способ помогал мне самостоятельно откалибровать электронные весы. Если он окажется недейственным, несите весы в сервисную мастерскую: только там имеются специальные приборы для проведения точной калибровки, которая, скорее всего, основательно сбилась на аппаратном уровне.

Обратите внимание! Груз, который вы будете использовать, должен весить не более предела взвешивания устройства.

Видео: что означает калибровка весов и как её провести

Чистка электронных весов

Ещё одной причиной неработоспособности устройства может быть попадание внутрь пыли и грязи. Разберите и аккуратно почистите внутренние поверхности устройства. Применяйте для этого чистую ветошь, а на местах креплений деталей платы — мягкую маленькую кисточку. Не используйте моющие или чистящие средства, поскольку их воздействие может губительно влиять на электронику. Очистка любых электронных приборов должна проводиться «на сухую» и в выключенном состоянии. Проводите работы осторожно и внимательно: детали хрупкие, их несложно повредить.

Ошибки электронных весов

Обычно мы ждём от весов показателя массы тела в цифрах, но иногда на дисплее появляются буквы или другие символы. Давайте разберёмся, что они обозначают.

  1. Если на дисплее высветились буквы LO, это сигнал о низком уровне заряда батарейки. Это системное сообщение, сокращённое от «low battery». Чтобы исправить ситуацию, достаточно заменить батарейку, исчерпавшую свой ресурс, на новую. После этого функциональность весов восстановится.
  2. Показатель ERR не указывает на неисправность весов. Любой электронный прибор может самостоятельно перезагрузиться, после чего системе требуется обновление. Увидев эту ошибку, сойдите с весов и подождите, пока показатели на дисплее вернутся к значению «0.00». Теперь можно повторить взвешивание.Ошибки на электронных весахОшибки на электронных весах

    Нестандартные сообщения на дисплее могут указывать на определённые ошибки в работе весов

  3. После того как были заменены батарейки, на дисплее может высветиться изображение 8888. Это нормальное явление: смена элементов питания вызывает перезагрузку, после которой весы какое-то время находятся в процессе инициализации. Обычно это длится 5–30 секунд. Просто дождитесь, пока значение 8888 не исчезнет с монитора.
  4. Показатель «—–» говорит о неправильном функционировании датчиков веса. В этом случае достаточно перезагрузить весы или сменить батарейку.
  5. У некоторых (профессиональных) типов электронных весов есть дополнительные функции, например, определение процента жировой ткани. Сообщение Err-h на дисплее таких весов говорит о том, что этот показатель выше пределов верхнего диапазона весов, Err-L — о том, что он не достигает пределов нижнего лимита.

Разный вес на одних и тех же весах: что делать?

Владельцы напольных весов иногда сталкиваются с тем, что прибор выдаёт разные показатели веса тела. Есть несколько причин, по которым это происходит.

  1. Весы стоят на неровной поверхности. Это делает прибор неустойчивым, он кренится, когда вы становитесь на платформу. Это же происходит, если прибор стоит на чём-то мягком, например, ковре. Перенесите весы на ровную твёрдую поверхность, а после взвесьтесь, чтобы получить точный результат.
  2. Правильное положение тела на платформе тоже важно, особенно постановка ног: старайтесь ступни ставить строго параллельно друг другу.
  3. При взвешивании стойте ровно, чтобы тело было перпендикулярно платформе весов. Любое движение может вызвать изменение показаний. Например, если вы попытаетесь переместить свой вес на носки, то можете стать «тяжелее», а при переносе на пятки – «легче».Взвешивание на весахВзвешивание на весах

    Любая смена положения тела на весах может дать совершенно другой показатель веса

  4. Помещение, в котором постоянно находятся весы, не должно подвергаться резким и частым перепадам температуры. Электроника имеет высокую чувствительность, она часто выходит из строя при попадании влаги или перегреве элементов, которые вызывают повреждение контактов вплоть до разрыва проводов.
  5. Не держите весы близко к нагревательным приборам, печкам, каминам. Электронные устройства могут показывать неверный результат из-за интенсивного воздействия тепла по причине повреждения контактов.
  6. Неправильный уход тоже становится причиной появления ошибок в работе прибора. При очистке весов не используйте какие-либо химические средства. Чаще всего достаточно будет регулярно протирать их сухой тряпкой.

Механические весы

В отличие от электронных приборов, механические весы считаются едва ли не «неубиваемыми». Однако они тоже могут потерять работоспособность, и вам придётся заняться их ремонтом.

Для начала нужно разобраться в строении прибора и принципах его работы. Механические весы действуют следующим образом:

  1. Человек, вставая на устройство, давит своим весом на пересекающиеся друг с другом рычаги под корпусом. Именно они отвечают за равномерное распределение действующей нагрузки по поверхности.Женщина становится на весыЖенщина становится на весы

    Механизм напольных весов запускается под воздействием веса человека

  2. Длинные рычаги (2 шт.) соединяются с платформой, которая, в свою очередь, объединена с пружиной. Эта пружина хоть и простая, но очень точная, она растягивается строго в соотношении 12:1. К основным рычагам прикреплены два дополнительных: это обеспечивает правильное распределение нагрузки на весах.
  3. Под давлением взвешиваемого тела главная пружина растягивается. Соединённая с ней платформа взаимодействует с дополнительной пружиной, а она, в свою очередь, соединена с шестерёнкой, вращающей стрелку вдоль показателей измерительной шкалы.

У поломки механического прибора может быть не так много причин. Если вы уверены, что значения на устройстве неточные, не спешите разбирать его и искать поломку внутри. Скорее всего, просто слегка сбилась шкала. Её легко можно подрегулировать шестерёнкой, которая находится на корпусе под шкалой. Когда у меня были механические весы, мне часто приходилось так делать, особенно после того, как я увидела моего пса, который самозабвенно таскает весы по комнате.

Неисправности соединительных деталей корпуса

Чаще всего поломка весов происходит при раздвижении створок корпуса прибора в разные стороны. Внутри устройства есть две металлические детали, удерживаемые там за счёт придавливания частей корпуса. Именно они при таком воздействии выпадают со своих мест. Их нужно установить в прежнее положение.

  1. Разберите весы. Их створки скрепляются четырьмя пружинками. Плоской отвёрткой отсоедините два крючка на краях пружинок (они находятся на задней поверхности корпуса сверху). Крючки должны быть затянуты пружинками внутрь.Задняя часть механических весовЗадняя часть механических весов

    Пружинки, на которые указывают стрелки, удерживают корпус весов

  2. Как правило, этого уже может быть достаточно для того, чтобы проникнуть внутрь весов, но всё-таки лучше снять крышку целиком, чтобы было удобнее работать дальше.Устройство механических весов изнутриУстройство механических весов изнутри

    Снимите крышку корпуса, чтобы удобнее было работать

  3. На фото ниже вы видите, как выглядят выпавшие детали (1). Их надо установить в пазы, которые видны на рисунке выше. После этого аккуратно поместите крышку на место и закройте. При этом ножки крышки корпуса должны попасть в два других паза (2).Детали механических весовДетали механических весов

    Вот эту деталь вам нужно установить на место и зафиксировать

  4. Теперь подцепите пинцетом или крючком петли пружинок и притяните их обратно в положение, в котором они были до разборки. При этом плотно сжимайте корпус, чтобы детали не выпали опять. Теперь весы должны работать.

Неисправность пружины

Если соединительные детали в порядке, видимых повреждений на корпусе весов нет, а стрелка на шкале не движется, значит, проблема в пружине. Либо она отсоединилась от шестерёнки, либо заржавела.

  1. Снимите корпус весов и отсоедините диск шкалы. Он крепится к механизму шурупом или болтом, в зависимости от модели. Проверьте все места, где пружины крепятся к деталям и поверхностям. Если обнаружите поломку, устраните её, прикрепив пружину на место.Пружина механических весовПружина механических весов

    Основная пружина механических напольных весов

  2. Причиной неисправности пружины может послужить грязь или ржавчина. Если вы столкнулись именно с этой проблемой, раскройте корпус и аккуратно маленькой щёткой или кисточкой очистите все детали от мусора. Ржавчину удаляйте с особой тщательностью.
  3. После окончания чистки смажьте все детали и соединения техническим маслом. Очень хорошо в этом случае подходит масло, применяемое в швейных машинках. Так вы значительно продлите срок действия механизма.
  4. Когда работы по чистке и смазке закончены, несколько раз вдавите направляющие. Так масло проникнет во все детали механизма, особенно в пружины.
  5. Закрепите на место шкалу и проконтролируйте, насколько правильно работают весы. Поставьте стрелку на 0, применяя регулируемый ролик, и соберите прибор. Вам понадобится леска, которой вы вытащите из отверстий пружинки, держащие корпус. Потом ими нужно прижать нижнюю поверхность. На собранный корпус весов поставьте предмет с точно известным весом. Если показания весов точные, значит, вы всё сделали правильно.

Помимо этих неисправностей, у механических весов могут быть и другие поломки. С ними собственными руками справиться вряд ли удастся. Например, если вышла из строя главная пружина или сломалась шестерёнка, вам потребуются эти запчасти в исправном виде на замену. Найти и установить их сложно. Гораздо проще отнести неисправные весы в ремонтную мастерскую, тем более что их починка будет стоить совсем недорого.

Видео: самостоятельный ремонт напольных механических весов

Как видите, неисправности напольных весов любого типа, как электронных, так и механических, обычно совсем не страшны, и устранить их достаточно просто. Кроме инструментов вам понадобится только терпение, внимательность и аккуратность.

Электронные весы: принцип работы и особенности | Материалы от компаний

Принцип работы

Самые первые электронные модели регистрировали колебательные движения измерительной пружины, преобразовывали их в цифровые показатели, которые и выводились на дисплей прибора. По этому принципу функционирует большинство бюджетных моделей, представленных на сайте интернет-магазина Med-magazin.ua.

Здесь же можно найти и усовершенствованные модели — более надежные и точные, в основу работы которых положен следующий механизм:

  • Специальный электронный компонент — тензорезистор, состоящий из витков металлической фольги, жестко связан с поверхностью детали, которая деформируется под воздействием веса.
  • Электросопротивление тензорезистора изменяется пропорционально весу тела, помещенного на весы.
  • Результат взвешивания переводится электронной системой весов в единицы веса и выводится в цифровом выражении на жидкокристаллический дисплей.

Зная, как работают электронные весы, можно сделать вывод, что они обеспечивают высокоточные измерения и не требуют особого опыта и знаний для проведения взвешивания.

Особенности электронных моделей

Простота измерений объясняется рядом особенностей электронных моделей:

  • Результаты измерений сохраняются в памяти прибора. Количество сохраненных результатов зависит от модели прибора, большинство моделей рассчитано на сохранение до 10 результатов. Эта функция позволяет пользователю сравнивать результаты до и после физических нагрузок. Она необходима тем, кто ставит перед собой цель — снижение веса, соблюдает диету и тренируется по специальным методикам для похудения. Существуют модели с функцией распознавания пользователя (до 10 человек) по их анатомическим особенностям.
  • Многие модели позволяют измерять соотношение жировой и мышечной массы и количество жидкости в тканях. Эта функция пригодится тем, кто тренируется с целью повышения мышечной массы, считает количество потребленных и израсходованных калорий и стремится поддерживать постоянство веса тела.
  • Подсветка дисплея прибора позволяет видеть результат даже в темном помещении.
  • В большинстве моделей заложены функции автовключения и автовыключения. Когда человек становится на весы — они включаются, при снятии нагрузки весы отключаются, что позволяет экономить заряд батарей.
  • В разных моделях может быть разное количество элементов питания, которые надо своевременно менять или подзаряжать. При разрядке батареек весы сначала выдают ошибку, а потом просто не включаются. Если в приборе используются аккумуляторы длительного действия, их надо вовремя заряжать, подключив к стационарному источнику питания.
  • Разные модели могут иметь разные значения допустимой нагрузки, что обязательно надо учитывать при взвешивании. Превышение этого значения приводит к поломке прибора. В большинстве приборов максимально допустимая нагрузка составляет до 160 кг, для повышенных нагрузок существуют модели, на которых можно взвешивать грузы до 220 кг.
  • В большинстве моделей можно выбрать систему измерения — фунты или килограммы.
  • Возможная погрешность электронных весов составляет ±0,1 кг.
  • Весы могут быть изготовлены из самых различных материалов — металл, пластик, дерево, стекло. Если необходимо купить весы, на которых будут проводить большое количество взвешиваний, например, в спортивных залах, кабинетах ЛФК, детских учреждениях, то лучшим выбором будут весы из металла — более прочные и долговечные. Стеклянные модели — более стильные, но они требуют бережного отношения, даже несмотря на то, что они изготавливаются из высокопрочного противоударного стекла. Деревянные модели более комфортные для пользователя, так как их поверхность приятна при прикосновении к коже ступней.

Правила пользования

  • Весы должны быть установлены на ровную нескользкую поверхность. Неровное напольное покрытие может стать причиной неправильных результатов. Кроме этого, человек, становясь на качающиеся весы, может упасть и получить травму.
  • Как настроить весы, подробно описано в инструкции пользователя. Надо вставить элементы питания и включить прибор, и если на дисплее высвечиваются нули, то он готов к работе.
  • Становиться на платформу надо так, чтобы ноги стояли параллельно друг другу, в этом случае вес будет распределяться равномерно.
  • Нельзя ставить на платформу посторонние предметы. Правильность показаний можно проверить, сделав пять взвешиваний подряд — разность между ними не должна превышать 0,3−0,4 кг. Если разница больше, то можно сбросить настройки и провести тест заново. Если это не помогло, то стоит обратиться к мастеру или обменять весы в магазине, где они куплены.

Отправить ответ

avatar
  Подписаться
Уведомление о
