Принцип действия эл. звонка

Электрический звонок (англ. Electric bell) — электромеханическое устройство, производящее звук от удара молоточка по колоколу. Повторяющееся колебание молоточков обеспечивается электромагнитом. Широко применяется в повседневной жизни, являясь сигналом к каким-либо действиям или происходящим событиям. Чаще всего управляется кнопкой.

Первые электрические звонки появились вскоре за изобретением в 1823 году англичанином Уильямом Стёрдженом электромагнитов. Вибрирующий молоточек был придуман Иоганном Вагнером (англ. Johann Philipp Wagner) в 1839 году и Кристианом Ниффом (англ. Christian Ernst Neeff) в 1847 году, а Джон Миранд (англ. John Mirand) добавил колокол, что определило стандартный вид звонка.

• Виды звонков
•

  Устройство домашнего звонка

• Звонок пожарной сигнализации

• Звонок железнодорожной сигнализации

Кнопка — неотъемлемый атрибут звонка

Электрический звонок: схема, устройство и подключение

Использование электрического звонка позволяет решить ряд проблем, связанных с подачей звукового сигнала в помещение. Именно данный тип звонка отличается разнообразием мелодий и звуков, приятных для восприятия человеку. Об особенностях устройства и подключения электрических звонков рассмотрим далее.

Оглавление:

1. Устройство электрического звонка и его назначение
2. Работа электрического звонка и его виды
3. Рекомендации по выбору электрического звонка
4. Электрический звонок: схема и подключение проводного звонка
5. Советы по подключению разного рода электрических звонков

Устройство электрического звонка и его назначение

Для того, чтобы понять устройство электрического звонка, следует прежде всего ознакомиться с основными его составляющими. Электрический звонок состоит из:

• электрического магнита;
• молоточка;
• якоря;
• непосредственного звонка или чашки;
• контактов;
• пружины;
• кнопки;
• батареи или элемента, отвечающего за подачу электричества.

Главным элементом, который входит в состав электрического звонка и осуществляет его работу, выступает электрический магнит. Именно благодаря ему осуществляется подача сигнала.

Принцип действия электрического звонка основывается на близ лежащем расположении электромагнита и якоря, в состав которого входит электрическая жесткая пластина и молоток. Около якоря располагается контакт, подвижного типа, выполненный из латуни. При отсутствии электричества на поверхности электрического магнита, контакт прижимается к винтовому участку, который соединяется с одной клеммой. Вторая же клемма соединена с поверхностью на катушке электрического магнита, а второй ее участок соединен с якорем.

Таким образом, при нажатии на кнопку, происходит замыкание цепи, в катушке устанавливается устройство якоря, и он притягивается к полюсу с помощью электрического магнита. Далее происходит процесс ударения молоточка о поверхность звоночной чашки, контакт подвижного типа, выполненный из латуни, размыкает цепь отходя от винтового участка. Подача тока через катушку электрического магнита прекращается, и электромагнит больше не способен притянуть якорь. Пружина помогает якорю сдвинуться от полюса электрического магнита, а контакт из латуни снова прижимается к поверхности винта, замыкая при этом цепь. Ток снова проходит через поверхность катушки, молоток подает сигнал и процедура снова повторяется до того момента, пока не перестанут нажимать на кнопку. Таким образом, в то время, когда кнопка, отвечающая за прерыватель тока является замкнутой, происходит постоянное колебание якоря и ударение молоточка по участку чашки, а соответственно воспроизведение сигнала.

Главной функцией электрического магнита выступает самовыключение устройства, именно благодаря его наличию происходит замыкание и размыкание электрической цепи.

Работа электрического звонка и его виды

Стандартный электрический звонок имеет вид кнопки, которая соединяет или размыкает зуммерную цепь. Для расположения наружного блока используют место около двери, а внутренний блок размещается в помещении. Провод помогает соединить эти две части в одну целостную конструкцию. Чтобы проложить коммуникации, требуется просверлить отверстие в стене. Этот процесс не отличается удобством.

Звонок электрический 220 требует наличия питания, то есть проведения шины, которая будет снабжать электричеством блок, расположенный внутри помещения. Данный вид электрического звонка отличается наличием простой схемы установки, состоящей из нажатия кнопки и мгновенной передачи сигнала. Кроме этого, он не нуждается в частом техническом обслуживании. Устанавливаемое оборудование отличается высоким сроком эксплуатации и способно работать на протяжении одного или двух десятилетий без замены деталей. Несмотря на большое количество преимуществ, звонки электрические проводные становятся менее популярными, так как на смену им пришли более усовершенствованные звонки электрические дверные беспроводного типа.

Огромным преимуществом данного типа звонков выступает отсутствие работ по осуществлению коммуникационной связи двух его частей. Монтажные работы не требуют никаких навыков, достаточно установить одну его часть в месте непосредственного прихода гостей, а другую — возле двери. Фиксация внешнего блока осуществляется с помощью двухстороннего самоклеящегося скотча. Установка внутреннего блока осуществляется в любом удобном месте квартиры или дома. Данный звонок способен работать в различных режимах, таких как:

• беззвучный;
• прерывистый;
• продолжительный.

Звонок электрический с кнопкой позволяет выбирать самые разнообразные мелодии в виде звука колокола, пения птиц, сверчков, шума воды и т.д. Именно из-за этого, данные изделия пользуются большим спросом и высокой популярностью.

Возможно полное отключение зуммера, выбор нужного типа мелодии и питающих элементов. Современные беспроводные звонки работают как на пальчиковых, так и на мизинчиковых батарейках.

Еще более усовершенствованным типом электрического звонка является звонок с комбинацией видеоглазка. Его конструкция состоит из мощной камеры и жидкокристаллического экрана, подающего изображение отличного качества. Именно он позволяет рассмотреть человека пришедшего в гости. Кроме этого, данный прибор имеет дополнительные функции:

1. Большинство изделий обладает наличием индивидуального видеоглазка и беспроводного электрического звонка. Данная комбинация позволяет заменить приобретение двух приборов только одним. Передачу изображения с видеоглазка осуществляет золотистый шлейф, он достаточно короткий, поэтому эти два прибора должны находиться в максимальной близости друг с другом. Кроме того, существует возможность отключения зуммера, его программирования и выбора типа сигнала.

2. Некоторые модели оснащены видеоглазком, позволяющим проводить видеонаблюдение. Кроме этого, он регистрирует изображения и записывает видео. С помощью встроенных датчиков движения ведется запись.

3. Для подпитки видеоглазка используются его собственные источники в виде батарей, встроенных аккумуляторов, которые работают из-за подзарядки. Учтите, что в таком случае, потребуется наличие розетки, находящейся вблизи двери, так как зарядка производится непосредственно на месте, в котором установлен аппарат.

4. Для проведения монтажных работ потребуется наличие небольшого количества времени. Для этого снимается обычный дверной глазок, а на его место устанавливается индивидуальный. Видеокамерный шлейф протягивается через глазок и устанавливается возле двери. Быстрота выполнения данной операции является еще одним преимуществом данного рода устройств. Программы позволяют автоматически задавать время, в которое начнется регистрация.

Кроме этого, электрические звонки разделяют в соотношении с их мощностью, стандартные устройства способны работать от напряжения в 220 Вольт, некоторые модели имеют мощность от 4,5 до 60 В. Для их работоспособности потребуется покупка батарей или понижающих трансформаторов.

Рекомендации по выбору электрического звонка

Предлагаем ознакомиться с простыми советами, которые помогут подобрать правильный электрический звонок для вашего дома:

1. Чтобы электрический звонок купить, достаточно обратиться в специализированный магазин, где опытные консультанты предоставят расширенную информацию о любом, интересующем вас устройстве.

2. Первым делом, определите тип электрического звонка, который вам потребуется. Выбирать следует из проводных, беспроводных и видеокамерных. При процедуре выбора влияет на звонок электрический цена, внешний вид, тип подключения и сложность в проведении монтажных работ.

3. Определите мелодию звонка, она бывает классической — стандартной или в виде звонка-мелодии.

4. При установке звонка в большом доме, продумайте возможность покупки громкого устройства, чтобы его звук был слышен даже в самых отдаленных уголках дома.

5. Высокой популярностью отличается использование звонков-гонгов, издающих звуки с использованием трубы. Они отличаются превосходным дизайном и респектабельным внешним видом. Некоторые варианты данных звонков имеют даже встроенные часы.

6. Отличным решением для установки в загородном доме, на даче или в коттедже является приобретение беспроводных электрических звонков. Одну их часть прикрепляют на калитке, а вторую у входной двери или непосредственно в доме. Проводные звонки, в таком случае, неудобны в монтаже и дороги в прокладывании кабеля.

Электрический звонок: схема и подключение проводного звонка

Для самостоятельного осуществления монтажа проводного электрического звонка потребуется наличие:

• электродрели или перфоратора;
• индикаторной отвертки;
• плоскогубцев;
• отвертки с наличием тонкого жала;
• кусачек.

Кроме этого необходимо иметь:

• непосредственно дверной звонок;
• кнопку для его включения;
• два двухжильных кабеля.

Чтобы осуществить установку подготовьте кабель, состоящих из двух жил с сечением от 0,5 до 0,7 миллиметров квадратных. Так как звонок имеет незначительную мощность, использование более толстых кабелей является нецелесообразным.

Кроме этого учтите, что материал, из которого изготовлены жилы бывают алюминиевыми или медными. Выбирайте материал, который имеет такие же жилы, как и вся проводка дома.

Схема устройства электрического звонка состоит в замыкании контактов, которое происходит после нажатия кнопки. Для получения определенного сигнала, необходимо возникновение ноля и фазы разомкнутого типа. В схему электрического звонка входит также двухжильный кабель, состоящий из двух участков, прокладываемый от коробки распределителя к месту проведения монтажных работ.

Предлагаем ознакомиться с инструкцией по установке звонка с наличием низкого напряжения:

1. Прежде всего следует выключить питание электросети — это делается для безопасности того человека, который проводит монтажные работы.

2. От коробки распределителя проложите кабель до звонка и его кнопки. Для этого, в коробке распределительного типа, с использованием светового индикатора находят провода, осуществляющие подачу электричества, определяют провод фазный и нолевой.

2. Далее провода соединяются в соотношении с предыдущими показателями.

3. В дверном проеме или в стене, просверлите отверстие, помогающее вывести провод для подключения к кнопке.

4. С помощью клемм соедините провод и кнопку, и закрепите ее возле двери, на стене.

5. К второму концу провода подсоедините две клеммы, которые располагаются на поверхности батарей. При нахождении батареи непосредственно внутри корпуса, необходимо проложить кабель от коробки к кнопке и соединить их вместе. Далее разделите кабель на две жилы, и каждую из них подключите на определенную клемму.

6. При наличии в корпусе трансформатора понижающего напряжение, подключайте его к коробке-распределителю, и к клеммам, которые соответствуют определенному типу напряжения.

7. После выполнения всех вышеперечисленных пунктов, проверьте работоспособность всей системы.

Советы по подключению разного рода электрических звонков

Все электрические звонки имеют сетевой индикатор работы и отдельную кнопку их включения. Именно данные элементы и требуют подключения. Предлагаем рассмотреть варианты подключения разнообразных электрических звонков:

1. Подключение проводного звонка с кнопкой является самым простым и распространенным вариантом. От электросети происходит подключение нулевой фазы, непосредственно к звонку, а фаза — через работу кнопки воздействует на замыкание цепи и срабатывание сигнала. То есть, в коробку распределитель от электрической сети заводят кабель, который разделяют на две жилы, одна жила идет к кнопке, а вторая — к кабелю, идущему к звонку. Оставшийся кабель подключают к нулевому участку скрутки, находящемуся внутри коробки.

2. При возникновении необходимости в подключении двух или более кнопок звонка, достаточно провести параллельное их соединение, с помощью добавления скрутки для подключения.

3. Для монтажа беспроводных звонков с батарейками разберите его корпус или откройте крышку участка на котором находятся батарейки, установите его и проверьте на работоспособность. Зафиксируйте звонок в удобном для вас месте.

4. Для того, чтобы подключить беспроводной звонок, который работает от электричества, произведите прямое подключение не разрывая ноля и фазы. Некоторые модели звонков подразумевают их установку непосредственно в электрическую розетку.

5. Для того, чтобы подключить проводной звонок, имеющий четыре контакта, одну пару подключите к электросети, а вторую к кнопке. Данные типы звонков встречаются очень редко и отличаются неудобством использования и монтажа.

6. Чтобы осуществить непосредственное подключение кнопки, разберите ее и зафиксируйте на стене с помощью саморезов или дюбель-гвоздей. Далее произведите зачистку проводов и их подключение к двум контактам. Выбирайте произвольный порядок подсоединения.

7. Если кнопка беспроводная, то достаточно приобрести батарейки и установить их. Ее фиксация осуществляется с помощью двухстороннего скотча.



Принципы работы электрического звонка, какие виды бывают, их отличия

Почти в каждом современном доме есть дверной звонок. Он благодаря звуковому сигналу сообщает о приходе гостей. Основная цель такого устройства – издавать громкий звук при нажатии на кнопку с наружной стороны двери. Электрический звонок отличается разнообразием мелодий, из которых можно выбрать подходящую. Для правильной работы нужно правильно подключить его.

Принцип работы и особенности конструкции

Чтобы разобраться в конструкции нужно понять, из каких элементов он состоит. Это:

• магнит электрический;
• молоточек;
• якорь;
• звонок;
• контакты и пружины;
• кнопки;
• батареи и другие элементы для подачи электричества.

Главный элемент – электрический магнит, который и подает сигнал.

Принцип функционирования основан на близком расположении якоря к основному магниту. Якорь состоит из молотка и жесткой пластины. Рядом с ним подвижный контакт из латуни. Если электричества на поверхности магнита нет, то контакт прижимается к винтовому механизму, соединенному с одной из клемм. Вторая объединена с катушкой магнита и якорем.

Разновидности и функции звонков

Электрический звонок для работы требует электрического питания – проведения шины, обеспечивающей поступление тока для блока внутри помещения. Такой тип звонка легко монтировать, схема установки включает одну кнопку и мгновенную подачу сигнала. Также устройство не нуждается в постоянном техническом обслуживании, он может функционировать до 20 лет без смены деталей. Несмотря на вес достоинства, электрические проводные модели утрачивают популярность, потому что уже есть усовершенствованные беспроводные звонки.

Плюсом беспроводной конструкции является отсутствие необходимости проведения работ по соединению коммуникаций двух частей. Монтаж не предполагает никаких специальных навыков. Одна часть устройства помещается в коридоре, другая – с наружной стороны двери.

Фиксация наружного блока проводится посредством самоклеющегося двустороннего скотча, блок поддерживает несколько режимов:

• прерывистый;
• беззвучный;
• длительный.

Можно подбирать разнообразные мелодии – птичье пение, колокол, треск сверчков, шум воды и т.д. Можно совсем отключить звук. Современные беспроводные модели работают от пальчиковых или мизинчиковых батареек.

Еще более совершенная разновидность беспроводной конструкции – это с комбинацией видеоглазка. Конструкция включает мощную камеру и жидкокристаллический экранчик, на который подается высококачественное изображение.

Применение электрического звонка в домах и квартирах позволяет не пропустить приход гостей, также выбрать мелодию, приятную слуху и восприятию.

устройство и назначение, советы по монтажу и схема подключения

Содержание статьи:

Электрический звонок широко применяется посторонними лицами при необходимости попадания в дома и на другие объекты. С их помощью удается передавать звуковой сигнал на значительные расстояния. Для формирования вызова в современных устройствах используется электронная схема, построенная либо на полупроводниковых элементах (транзисторах), либо на современных микросхемах.

Устройство и принцип действия

Устройство домашнего звонка

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

• вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
• блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
• комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

В современных моделях электронных звонков, называемых беспроводными, вместо линейных кабелей используется радиоканал, то есть вызывной сигнал передается по эфиру.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Виды звонков

По принципу формирования вызывного сигнала звонок проводной может иметь следующие исполнения:

• электромеханические вызывные устройства;
• электронные звонки.

Устройства электронного типа могут иметь вынесенный на лицевую панель регулятор громкости, позволяющий изменять уровень сигнала, поступающего на встроенный динамик.

Электронный звонок

Отличия в работе электронных и электромеханических образцов проявляются в различных механизмах преобразования и подачи вызывного сигнала. Помимо этого, по способу передачи информационной посылки электронные звонки делятся на проводные устройства и их беспроводные аналоги (радиоуправляемые модели). По виду сигнала, предоставляющему пользователю информацию о вызове, они могут быть звуковыми или визуальными (под последней категорией понимаются видео-регистраторы). По месту своего размещения все существующие модели электрических вызывных устройств делятся на уличные и внутриквартирные звонки.

Анализ разновидностей звонковых механизмов и критерии выбора

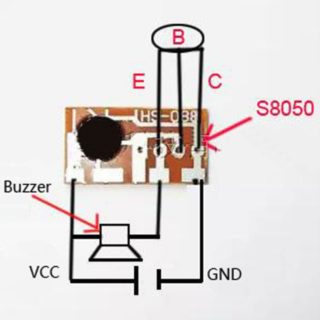

Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

В комплект изделий, устанавливаемых внутри помещений, может входить вызывное устройство, имеющее обычное исполнение с IP 20-44, например.

Особенности монтажа

Индикаторная отвертка

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

• индикаторную отвертку;
• отвертку обыкновенную;
• бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства

Установка корпуса дверного электрозвонка Zamel bim Bam

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

1. Нужно обесточить квартиру, выключив вводный автомат.
2. Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
3. Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
4. Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
5. После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

При проверке цепочки прохождения сигнала нужно действовать осторожно, постоянно помня о том, что при ненажатой кнопке одна из ее клемм оказывается под напряжением 220 Вольт. Проверить его отсутствие или наличие можно с помощью приготовленной ранее индикаторной отвертки.

Беспроводное устройство

Беспроводной звонок с двумя кнопками

В случае беспроводного устройства операции по его монтажу выглядят так:

1. На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
2. На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
3. Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
4. При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Выключать электричество при подключении батарейного беспроводного звонка не требуется, поскольку оно не используется.

Схемы подключения и полезные советы

Схема подключения дверного звонка

В одном из вариантов подключения дверного звонка предусматривается использование двух кнопок, расположенных на некотором удалении одна от другой. Обычно это делается в частных домах, где вход в жилище по ряду причин находится в разных местах. Звонок квартирный электрический проводной с двумя кнопками монтируется по более сложной схеме. Чтобы при нажатии каждой из них срабатывало одно и тоже исполнительное устройство, вызывные цепи соединяются в параллель.

Существуют схемы звонков, в которых на панели исполнительного устройства предусмотрена лампочка подсветки, дублирующая вызов для людей с плохим слухом. Чтобы снизить опасность поражения электрическим током, в современные электронные модели встраивается трансформатор, к которому подводится 220 Вольт. С его выхода безопасное напряжение (12-36 Вольт) поступает в линию питания вызывной кнопки.

При монтаже устройства вызова рекомендуется придерживаться следующих правил:

• проводники монтируются по возможности скрытно, что исключает возможность случайного повреждения изоляции и поражение человека напряжением 220 Вольт;
• корпус звонка с регулировкой вызова крепится на стенке на уровне глаз;
• при выборе места для него учитываются особенности конкретного объекта, включая наличие поблизости распределительного щита.

При выборе беспроводного звонка важно помнить о постоянном контроле состояния батареек, которые со временем разряжаются.

выбираем проводные модели с кнопкой, их устройство и схема подключения

Установка электрического дверного звонка позволяет решить множество проблем, связанных с подачей звуковых сигналов непосредственно в жилое помещение. Именно этот вид звонка может иметь самое разное исполнение: различаются и сами звуки, и уровень громкости. В данной статье мы поближе познакомимся с электрическими дверными звонками на 220 В.

Особенности

Электрические дверные звонки очень популярны. Они встречаются часто, и такими деталями сегодня никого не удивишь. Люди отдают предпочтение современным дверным звонкам, передающим хорошо улавливаемые, но не раздражающие звуки излишней громкости.

Устройство современного электрического звонка на 220 В включает в себя такие важные составляющие:

• электрический магнит;
• молоточек;
• якорь;
• непосредственно сам звонок или специальные чашечки;
• все необходимые для работы звонка контакты;
• пружинки;
• кнопки;
• батарейки или детали, ответственные за подачу электричества.

Основной функциональный элемент, который входит в состав качественного электрозвонка на 220 В и одновременно с этим запускает его работу – это особый электрический магнит. За счет его присутствия в устройстве изделия происходит подача сигнала.

Принцип работы рассматриваемой детали для двери базируется на близком нахождении электромагнита к специальному якорю, в составе которого присутствуют твердая электрическая пластинка и молоточек. Возле якоря находится нужный подвижный контакт, сделанный из латуни. Если нет электричества на верхней части электромагнита, контакт жмется к винтовой зоне, что соединяется только с одной клеммой. Вторая же клемма встречается с катушкой магнита, а другая ее часть соединяется с якорем.

Во время нажима на кнопку звонка осуществляется замыкание цепи, в катушке фиксируется якорь, и он неизбежно притянется к полюсу за счет электромагнита. После этого настает момент ударения молотком по поверхности особой чашки звонка. Кроме того, латунный контакт провоцирует размыкание цепи, уходя от винтовой детали. Отправка тока по катушке электромагнита останавливается, электромагнит перестает притягивать к себе якорь.

Благодаря пружинной детали якорь может отодвинуться от полюса электромагнита, а латунный контакт вновь приближается и жмется к винтовой поверхности, замыкая цепь. Ток вновь пробегает сквозь катушку, молоточек сигнализирует об этом, и весь путь дублируется повторно вплоть до той секунды, пока пользователь не прекратит жать на кнопку звонка. Наиболее важная задача магнита в устройстве звонка заключается в самоотключении устройства. За счет его наличия осуществляется замыкание и размыкание электрической цепи.

В подключении современного электрического звонка для двери нет ничего сверхсложного и страшного. Есть возможность подключить эту деталь как проводным, так и беспроводным путем. В самой конструкции звонка может присутствовать только 1 или 2 кнопки.

Чтобы подключить эти элементы, не понадобятся профессиональные и дорогостоящие инструменты.

Разновидности

Существует несколько видов электрозвонков на 220 В. Познакомимся с ними поближе.

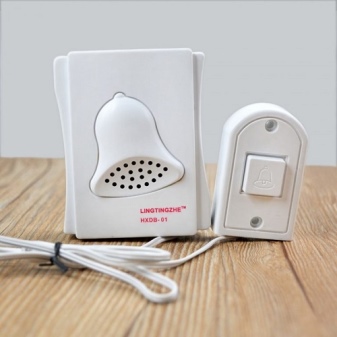

• Проводные. Это классические модели. В них внутренние блоки соединяются при помощи проводов. В момент нажатия на кнопку питание отправляется на внутренний блок – он и выдает звуковой сигнал. Мелодии проводных звонков бывают разными, часто они идут с регулировкой продолжительности и уровня громкости.

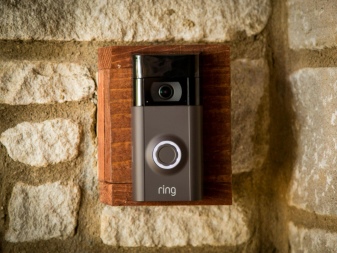

• Беспроводные. Работа этих вариантов основывается на передаче радиосигналов. Приемники часто ставят во внутреннем блоке, а передатчик – в самой клавише. Сигнал может быть цифровым или аналоговым. Цифровые экземпляры являются более надежными и практичными в работе.
• Электромеханический. Усовершенствованный механический дверной звонок. Его устройство очень простое: кнопка, подающая сигнал, которая выносится за пределы жилища, резонатор, устанавливаемый в самом жилом помещении, а также электрокабель, связывающий все составляющие устройства.

Электрические модели звонков для входной двери разделяются и по количеству кнопок. Их может быть 2 или 1.

Разные виды подключаются по-разному.

Критерии выбора

Подбирая звонок на 220 В для входной двери, следует уделять внимание следующим критериям.

• Вид дверного звонка. Перед тем как посещать магазин, определитесь, какой именно дверной электрозвонок вы хотите для себя найти: проводной или беспроводной. Точно зная, какой именно вариант подойдет больше всего, вы сэкономите много времени и не купите вещь, которая покажется вам совершенно неудобной в эксплуатации.
• Мелодия звонка. Стандартные варианты, известные с давних времен, чаще всего издают резкие, раздражающие звуки. И сегодня их можно встретить в продаже, они стоят дешево. Лучше брать более спокойные или варианты с выбором нескольких мелодий.
• Дизайн. Для квартиры лучше брать звонок с не очень большой кнопкой. Основной блок должен вписываться в домашний интерьер. В продаже можно встретить варианты с блоками, имитирующими поверхность дерева, камня и прочих материалов.
• Расстояние от калитки до дома – это то, что надо учитывать, выбирая беспроводной звонок. Сама клавиша и аппарат должны хорошо взаимодействовать друг с другом.
• Магазин. Покупайте вещи только в специализированных торговых точках с хорошей репутацией. С рук, на рынке или в хозяйственном магазине электрозвонки брать не рекомендуется.

Как подключить?

Чтобы произвести подключение электрозвонка, понадобятся:

• электродрель или перфоратор;
• отвертка с индикацией;
• плоскогубцы;
• отвертки с тонким жалом;
• кусачки.

Чтобы подсоединить дверной звонок, приготовьте кабель с 2 жилами (сечение от 0,5 до 0,7 кв. мм).

В идеале последние должны быть сделаны из того же материала, что и остальная проводка в жилище.

Схема подключения дверного электрического звоночка будет такой.

1. Отключите питание электросети для обеспечения безопасности всех проводимых работ.
2. От распределительной коробки протяните кабель до самого звонка и клавиши. С этой целью при помощи светового индикатора в коробке найдите провода, что подают электричество. Определите, где нулевой, а где фазный провод.
3. Проведите соединение проводов, исходя из предыдущих показателей.
4. В перекрытии или проеме двери высверлите отверстие для выведения провода и его дальнейшего подключения к самой клавише рассматриваемого элемента.
5. Используя клеммы, соедините клавишу звонка с проводом, зафиксируйте около дверного полотна на стене.
6. Ко второму концу провода подсоедините 2 клеммы, расположенные на верхней части батарей. Если последние находятся во внутренней части корпуса, потребуется провести кабель от распределителя к кнопке, а потом соединить их между собой. Затем нужно будет аккуратно поделить кабель на 2 жилы. И первую, и вторую потребуется подключить на конкретную клемму.
7. Когда в трансформаторном корпусе имеет место понижающее напряжение, проведите его подключение к распределительной коробке и клеммам, соответствующим конкретным видам напряжения.
8. Завершив все перечисленные работы, понадобится проверить исправность работы всей установленной системы.

Самостоятельно подключая дверной электрический звонок, не следует торопиться. Действуйте аккуратно, не спеша.

Не забудьте отключить питание электросети – пренебрегать этим этапом нельзя ни в коем случае.

О том, как сделать классический звонок для входной двери из старого домашнего телефона, вы можете узнать ниже.

Звонок электрический — это… Что такое Звонок электрический?



Звонок электрический

        состоит из электромагнита, якоря с бойком и чашечки (колокола). При нажатии на кнопку З. э. постоянного тока (рис.) замыкается цепь питания электромагнита Э, якорь Я притягивается и своим бойком бьёт по чашечке звонка. Притягиваясь, якорь размыкает контакты прерывателя К в цепи питания электромагнита и под действием пружины П возвращается в исходное положение. Основной недостаток — искрение контактов, создающее большие радиопомехи. При питании от сети переменного тока 127—220 с З. э. включают через трансформатор, встроенный в корпус звонка, чтобы напряжение на кнопке не превышало 12 в (по требованиям техники безопасности). З. э. переменного тока, работающие по принципу поляризованного реле, не имеют контактов и используют изменение направления магнитного потока для перемещения бойка. Существуют также З. э. резонансные поляризованные, применяемые в избирательных системах (например, в телефонных аппаратах).



        Схема электрического звонка постоянного тока: Э — электромагнит; Я — якорь; К — прерыватель; П — пружина.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

• Звонница
• Звонцы

Смотреть что такое «Звонок электрический» в других словарях:

• ЗВОНОК ЭЛЕКТРИЧЕСКИЙ — звуковое сигнальное устройство, работающее под действием постоянного или переменного тока. Звонок постоянного тока работает от гальванической батареи напряжением 3 6 в (можно пользоваться батарейкой карманного фонаря, которой хватает на несколько …   Краткая энциклопедия домашнего хозяйства

• ЭЛЕКТРИЧЕСКИЙ — ЭЛЕКТРИЧЕСКИЙ, электрическая, электрическое. 1. прил. к электричество. Электрический ток. Электрическая энергия. Электрический заряд. Электрический разряд. || Возбуждающий, производящий электричество. Электрическая машина. Электрическая станция.… …   Толковый словарь Ушакова

• электрический — ая, ое. électrique adj. 1. Отн. к электричеству. Электрический заряд. Электрическое поле. БАС 1. Речь о сходстве електрической с магнитною. 1758. Битовт 242. Електрическая сила, стремясь из земли в выспрь, выходить станет. 1769. Аничков 21. // Сл …   Исторический словарь галлицизмов русского языка

• ЗВОНОК — ЗВОНОК, звонка, муж. 1. Металлический колокольчик, служащий для звуковых сигналов. Председательский звонок. || Прибор для этой же цели. Электрический звонок. Дверной звонок. Звонок в телефонном аппарате. 2. Звуковой сигнал, производимый… …   Толковый словарь Ушакова

• ЗВОНОК — ЗВОНОК, нка, муж. 1. Устройство, прибор для звуковых сигналов. Дверной з. Электрический з. З. под дугой (колокольчик или бубенец). 2. Звук, звуковой сигнал, производимый колокольчиком или специальным прибором. Раздался з. Занятия начинаются по… …   Толковый словарь Ожегова

• Электрический звонок — состоит из подковообразного электромагнита А (фиг. 1), против сердечников которого на пружине С помещается полоса мягкого железа В якорь . Пружина, поддерживающая якорь, привинчена или припаяна к стойке D. К якорю приделан стержень E с шариком на …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

• электрический звонок — elektrinis skambutis statusas T sritis fizika atitikmenys: angl. electric bell vok. elektrische Klingel, f rus. электрический звонок, m pranc. sonnerie électrique, f …   Fizikos terminų žodynas

• звонок — Рис. 1. Схема устройства безыскрового звонка и способы включения его в сеть. Рис. 1. Схема устройства безыскрового звонка и способы включения его в сеть: а кнопочный выключатель SB1 введён в обмотку II электромагнита 1; б кнопочный выключатель… …   Энциклопедия «Жилище»

• Звонок — На выработку устройства этой простейшей формы домашнего телеграфа было потрачено немало изобретательности и труда. У древних и в Средние века дверной З. заменялся привешенной колотушкой, более или менее изящной формы. Стучали и выходящие из дому …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

• звонок — нка; м. 1. Металлический колокольчик; устройство для подачи звуковых сигналов, напоминающих звук колокольчика. Дверной з. З. будильника. Электрический з. 2. Звук, звуковой сигнал, производимый колокольчиком или специальным устройством. Резкий,… …   Энциклопедический словарь

75 фото идей схем подключения и идей по установке

Дверной звонок установлен практически во всех квартирах и загородных домах. Его эксплуатация проста и необходима для комфортной жизни. Но когда требуется установить это приспособление или произвести замену, могут возникнуть вопросы по выбору и подключению изделия.

Назначение и особенности работы

Электрический звонок предназначен для активизации сигнала, свидетельствующего о приходе гостя или посетителя, от двери в помещение квартиры или частного дома. Основным составным компонентом устройства является электромагнит. Его роль – подача сигнала.

Принцип работы электрозвонка определяется соседствующим расположением магнита и якоря. Последний элемент состоит из жесткой пластины электрического типа и молоточка. Также вместе якорем установлен подвижный латунный контакт.

Если подача электричества не производится на плоскость магнита, то контакт находится в прижатом положении к винтовой зоне, присоединенной к первой клемме. Вторая подключена к катушке магнита, а вторая зона – с якорем.

Изменение состояния цепи возможно, благодаря функции самовыключения, обеспечиваемой магнитом. Когда кнопка нажимается, то происходит замыкание цепи, якорь движется по направлению к полюсу магнита. Молоточек начинает бить и звоночную чашку.

Латунный контакт отодвигается от участка по типу «винт», что приводит к размыканию сети. Ток перестает течь по катушке, и контакт магнита с якорем не имеет места. Пружиной производится сдвиг якоря от магнита с прижатием контакта к винту. Удары молоточка происходят при замыкающем цепь положении кнопки.

Разновидности устройств

Дверные звонки состоят из двух компонентов – кнопки и блока, располагающегося внутри помещения. В последнем находится звонок электромеханического типа или плата с динамиком. В зависимости от способа связи составных элементов различают такие виды электрозвонков – проводные и беспроводные.

Проводные модели отличаются наличием связи между кнопкой и внутренней коробкой, обеспечиваемой проводами. Устройство подключается к сети с напряжением 220 В, хотя существуют модификации ориентированные на напряжение 12 В.

Беспроводные звонки работают за счет наличия радиосигнала. Они могут быть аналоговыми и цифровыми. Модели, использующие аналоговый радиосигнал более доступны по цене, но сам сигнал часто искажается, возникают помехи и ложные вызовы.

Цифровой вариант более дорогой, но при этом сигнал отличается стабильностью и минимальными деформациями. Поскольку разные фирмы ориентируются на собственную частоту, то искажений и ложных реакций не происходит.

Если вас интересует, какой электрозвонок лучше выбрать, то помните, что, например, беспроводной вариант отличается простотой монтажа, но для больших расстояний между кнопкой и принимающим блоком требуется более сильный сигнал.

По типу подключения такие модели могут иметь следующее исполнение:

• и блок, и кнопка питаются от батарейки;
• кнопка питается от аккумулятора, а внутренний блок – от электросети.

Помните, что у дешевых беспроводных моделей сигнал недостаточно стабилен, поэтому могут возникать проблемы в эксплуатации. Но зато устанавливать изделия с радиосигналом намного проще. А вот проводные модели требуют усилий по подключению, но работают более стабильно, хотя и зависят от электросети.

Также звонки могут быть квартирными и уличными. Для второго типа конструкции предполагается наличие герметичных кнопок с элементами защиты от пыли. Ставить их целесообразно под навес.

Особенности монтажа

В процессе выбора устройства надо определиться с технологией, как подключить электрозвонок своими руками. Но в зависимости от типа устройства существуют некоторые особенности.

Подключение проводной конструкции

Кнопка ставится на небольшом расстоянии от двери – достаточно 100-150 мм. Высоту можно подобрать индивидуально – стандартно 1400-1600 мм или немного ниже. Внутренний блок размещается вблизи дверного проема, но целесообразно его подвешивание для более компактного расположения.

Для подключения необходимо проделать отверстие в дверной коробке или непосредственно в стене. Через него будут прокладываться провода от кнопки к внутреннему блоку.

Подключение может производиться, например, при помощи двужильного кабеля с сечением 0,5-0,7 мм2. Материал жил необходимо подбирать в соответствии с параметрами остальной проводки – медный или алюминиевый.

На кнопку следует завести провод фазного типа. На фото электрозвонка можно увидеть особенности такого подключения. Со второй клеммы его направляют к соответствующему проводку внутренней коробки. На второй провод подключается ноль от распредкоробки.

При наличии клеммы для заземления и проводника соответствующего цвета, они соединяются. Если клемма отсутствует, а вы выбрали провод с таким проводником, то его надо заизолировать.

Монтаж беспроводных аналогов

Схема подключения электрозвонка данного типа еще проще. Особенно если оба элемента запитаны от батарейки. Для этого достаточно закрепить кнопку и внутренний блок на стене при помощи саморезов или двустороннего скотча.

Когда внутренний блок питается от сети, то возможны два варианта:

• при наличии вилки ее надо просто включить в розетку;
• если вилки нет, то провода от блока соединяются с проводками распаечной коробки.

Как видим, электрозвонок имеет простую конструкцию и не требует особых усилий при подключении. Необходимо заранее определиться с предпочтительным типом устройства и качественно его установить.

Фото электрозвонков

Также рекомендуем посетить:
