расшифровка, принцип работы, отличие от АСКУЭ

Автоматизированная система технического учета электроэнергии (так выглядит расшифровка аббревиатуры) – это комбинированный информационно-измерительный комплекс, включающий программные и аппаратные компоненты. В этой статье мы решили предоставить для читателей сайта Сам Электрик, что собой представляет система АСТУЭ, какой у нее принцип работы, назначение и основные отличия от АСКУЭ.

Назначение

Назначение системы можно представить следующим образом:

• измерение потребленной электроэнергии в узлах учета, входящих в систему;
• передача результатов замеров по каналам связи на центральный сервер;
• хранение информации и санкционированный доступ к ней пользователей системы;
• анализ потребления с применением специальных прикладных программ (АРМ), входящих в состав комплекса.

Структура АСТУЭ

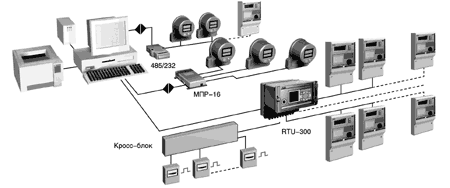

Ниже изображена общая схема, которая поможет понять, как работает АСТУЭ и что это такое.

Схема технического учета электроэнергии

Из рисунка видно, что система содержит несколько уровней иерархии. Нижний уровень включает в себя средства измерения, расположенные в узлах учета. К ним относятся счетчики и измерительные трансформаторы. Средний уровень составляют устройства, осуществляющие сбор и передачу данных (УСПД), и средства связи (модемы, радиостанции). Верхний уровень АСТУЭ – это серверное оборудование и программное обеспечение, связанное с АРМ пользователей чаще всего по локальной сети.

Принцип работы

Фиксация показаний счетчиков происходит в системе синхронно, через определенные программой промежутки времени. Данные учета каждого временного среза через устройства связи поступают на сервер, где осуществляется их хранение в определенном формате. В АСТУЭ используются интеллектуальные счетчики, оснащенные блоками памяти и интерфейсами для передачи данных. Некоторые типы счетчиков имеют встроенные модемы и могут самостоятельно, в заданное время осуществлять передачу показаний на сервер, используя телефонную линию, GSM сеть или радиоканал. Для успешного функционирования, все интеллектуальные компоненты системы должны быть синхронизированы по времени.

Автоматизированная система технического учета электроэнергии позволяет осуществить:

• мониторинг электропотребления отдельных структурных групп производства в режиме реального времени;
• анализ структуры потребления электроэнергии по подразделениям, выявление нерационального расходования энергоресурсов;
• использование полученных из АСТУЭ данных для выработки энергосберегающей политики.

Отличие от АСКУЭ

Автоматизированная система коммерческого учета электроэнергии (расшифровка АСКУЭ) имеет такую же, как АСТУЭ структуру иерархии, принцип работы и реализуется при помощи тех же технических средств. Основные отличия систем заключаются в следующем:

1. В состав АСКУЭ включены только коммерческие счетчики, то есть те, по показаниям которых осуществляется оплата за потребленную электроэнергию. В АСТУЭ точки учета определяются исходя из удобства анализа электропотребления.
2. Данные из АСКУЭ, передаваемые на сервер сетевой компании, служат основанием для выставления счетов на оплату. Данные АСТУЭ – это продукт для внутреннего потребления с целью проведения анализа.
3. АСКУЭ обязаны иметь все оптовые потребители электроэнергии согласно действующему законодательству. АСТУЭ устанавливается по решению хозяйствующего субъекта для решения внутренних задач.

Таким образом, разница между двумя системами определяет их конечное назначение.

Возможности АРМ пользователей

Специализированное программное обеспечение, включающее комплекс прикладных программ «автоматизированное рабочее место энергетика» позволяет осуществлять развернутый анализ потребления электроэнергии как в целом по предприятию, так и по каждому подразделению или технологической цепочке в отдельности.

Принцип работы прикладных программ дает возможность строить разнообразные графики, наглядно демонстрирующие электропотребление отдельных технологических единиц в разрезе суток, формировать реальные суточные графики потребления как предприятия в целом, так и любых его подразделений в отдельности. Это позволяет составлять реальные прогнозы использования электроэнергии, которые помогут осуществлять планирование финансовой деятельности предприятия, а также подавать обоснованные заявки объемов электропотребления на будущие периоды.

Данные АСТУЭ могут оказаться незаменимыми при определении норм расхода электрической энергии на единицу выпускаемой продукции, или на какой – либо замкнутый технологический цикл. Необходимость в таких выкладках очень часто возникает при осуществлении финансового анализа деятельности предприятия.

Заключение

Сказанное выше показывает, что автоматизированная система технического учета электроэнергии способна служить мощным инструментом для выработки и реализации политики энергосбережения, при правильном использовании которого открываются большие возможности.

Следует особо подчеркнуть, что само по себе внедрение АСТУЭ не приносит экономии электроэнергии. Назначение и принцип работы комплекса состоит в предоставлении возможностей для анализа и разработки мероприятий по экономии энергоресурсов.

Несмотря на то, что внедрение данной системы не относится к дешевым мероприятиям, выгода, полученная от реализации разработанных программ экономии электрической энергии и оптимизации режимов работы электрооборудования, позволит окупить понесенные затраты.

Вот мы и рассмотрели принцип работы АСТУЭ, назначение и структуру системы. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет полезно прочитать:

АСКУЭ: расшифровка и принцип работы

Система АСКУЭ является оптимальным решением для дистанционного автоматизированного сбора данных с разных устройств, таких как электросчётчики. Наличие такой системы не только грамотно организует сбор информации, но также сократит расходы на персонал, понизит потери электроэнергии и уменьшит нерациональное распределение ресурсов. Также описывается, что такое энергосбыт АСКУЭ.

Система АСКУЭ. Что это такое

Расшифровка аббревиатуры АСКУЭ – автоматизированная система коммерческого учёта электроэнергии. В ней содержится 2 отдельных понятия, каждое из которых нуждается в отдельном объяснении.

Автоматизированная система представляет собой наличие определённого технического инструментария для выполнения управленческих задач. В свою очередь эти задачи базируются на принципе автоматизации передачи данных.

Коммерческим и техническим учётом электроэнергии является число израсходованной и отданной электроэнергии во время взаимных расчётах между клиентом и компанией энергосбыта. В коммерческий учёт входит хранение, сбор, передача, а также переработка и обработка информации (данных), которые были получены от устройств этого учёта.

Эта технология позволяет проводить следующие операции:

• Передавать информацию непосредственно в личный кабинет получателя или оператора.
• Удаленно получать данные с устройств учёта.
• Обрабатывать пересланные данные с загрузкой их в такие системы, как 1С, ЖКХ и др.

Данная технология постепенно улучшается, что со временем позволяет всё больше упрощать коммерческий учёт, а также снижать цену на его интеграцию.

Где и как используется

Помимо коммерческого и технического учётов, эта технология также применяется для оперативного контроля текущей мощности. Также облегчает принятие решений в сфере потребления энергии, а также является хорошим преимуществом политики энергосбережения.

Значительное увеличение потребления возобновляемых ресурсов, растущее использование устройств, средств и аппаратов с высоким энергопотреблением, таких как электротранспорт, электрические котлы и тепловые насосы, использование технологий Smart Grid делают АСКУЭ более сложной в управлении, чем это было раньше. Уже сейчас в некоторых сферах обеспечение энергией среди потребителей, в основном, обеспечивается благодаря возобновляемым ресурсам, тогда как в иных сферах распределительные сети продолжают своё обслуживание традиционным способом.

Согласно исследованию одного из самых крупных предприятий Cigre (за 2017 год), ожидается, что в управлении подобными системами возникнет еще больше трудностей и вызовов, где гибкие методы работы распределительной сети могут существенно помочь с высокой долей возобновляемых ресурсов (что уже осуществлено на практике во многих странах).

Установка счётчиков высокого класса точности даёт возможность снизить класс энергопотребления до 70%. В связи с этим в системах учёта будет наблюдаться рост нового поколения технологий с постепенным увеличением применения концепции распределённой энергетики. Именно благодаря улучшению распределённой энергетики, распределительные системы, в том числе и АСКУЭ, будут также применяться для контроля частоты и электрического напряжения.

Контроль частоты очень важен для электрических систем. С изменением производства на уровне распределения необходимо соблюдать общие правила также для распределенной энергетики. Локальный контроль происходит непосредственно в самой распределённой энергетике, что не требует дополнительной активации связи.

Для распределительных сетей нужна будет новая система автоматизации. Для этого нужны новые разработки:

• усовершенствованные алгоритмы для обеспечения безопасных настроек защиты во все более сложных сетях;
• автоматизированная система обнаружения неисправностей и восстановления обслуживания для повышения надежности распределительной сети за счет снижения потерь питания.

Принципы работы АСКУЭ

Работу данной технологии, а также счётчиков АСКУЭ можно разделить на несколько уровней.

Первый

Этот уровень занимают электросчётчики, которые размещаются непосредственно у потребителя электроэнергии. Иногда могут использоваться специализированные датчики вместо электросчётчиков. Эти датчики можно подключить через программу на компьютере и присоединить к устройствам, которые преобразуют аналоговый сигнал в цифровой.

Датчики и контроллеры соединены благодаря обычному интерфейсу, который также используется для интерфейса асинхронного типа. Такая модель получила наибольшее распространение и спрос среди систем автоматизации производственных сетей.

У такой системы есть приёмник сигнала цифрового типа. Его сопротивление равно 12 кОм. Тем не менее имеются некоторые лимиты передатчика цифрового сигнала. Это существенно ограничивает количество приёмников самого сигнала. В связи с этим классический интерфейс может принимать электрические сигналы от примерно 32 датчиков.

Второй

К этому уровню можно отнести УСПД (устройства сбора и передачи данных). По сути, этот уровень является связующим звеном всей системы контроля. Тут размещены различные контроллеры, которые передают сигналы. Как правило, это преобразователи, отвечающие за модификацию сигнала от интерфейса к специальному устройству, которое совместимо с персональным компьютером. Лишь только такой модифицированный сигнал может участвовать в обработке ПО (программного обеспечения).

Если возникла потребность подключить к системе большое число датчиков, тогда необходим специализированный концентратор. Он также является неотъемлемой составляющей второго уровня системы.

Третий

На этом уровне происходят процессы систематизации, анализа, хранения и обработки всех полученных данных всей системы контроля. Основное требование для этого уровня – наличие современной специальной программы для настройки работы системы контроля.

Оборудованием для АСКУЭ могут служить специальные контроллеры, программные пакеты, маршрутизаторы для построения системы, преобразователи интерфейсов, а также модемы для счётчиков.

Электросчётчики представляют собой комплексное устройство. Их применяют для учёта потребления и расхода энергии. Они устроены таким образом, что могут легко подключиться к АСКУЭ. Однако всё ещё имеются устройства, которые не могут подключаться к АСКУЭ. Чтобы решить такую проблему, необходимо установить оптический порт, которые сможет считать данные и передать их на персональный компьютер. Его можно установить на уже подключённом и работающем устройстве.

Таже в АСКУЭ можно применять индукционные счётчики наравне с классическими электронными. Обычно на маркировке индукционных видов есть буква «Д». Она означает, что модель пригодна для работы в автоматизированных системах коммерческого учёта электроэнергии. В счётчиках такого вида есть импульсный датчик, у которого есть телеметрический выход. Он и передаёт информацию по связи двухпроводного типа.

Тем не менее индукционные счётчики уже устарели и их применение в современных системах контроля и учёта не является целесообразным. Их лучше применять для учёта энергопотребления отдельных частей, которые не входят в АСКУЭ.

Монтаж АСКУЭ

Классический пример монтажной схемы АСКУЭ Белебеевского завода «Автонормаль» (БелЗАН).

Не во всех случаях следует монтировать АСКУЭ. Несомненно, важно индивидуально подходить к монтажу в каждом отдельном случае. Надо не забывать о том, что правильно установленная система контроля и учета электроэнергии даёт возможность получить объективную информацию о текущих процессах энергопотребления. Это говорит о том, что обретённые данные можно применять с целью оптимизации расходов на изготовление продукции.

Для жилых помещений и объектов учёт можно минимизировать и свести к контролю показаний электросчётчика. В случае с предприятиями рекомендуется иметь более комплексную систему. Для различных крупных компаний и предприятий монтаж автоматизированной системы контроля облегчит выполнение многих задач, особенно оптимизацию энергетических затрат.

Установка АСКУЭ

При установке системы контроля должны быть соблюдены любые особенности подключаемого объекта. Более того, список оборудования зависит от потребляемой мощности самого объекта и характера, как и объёмов его деятельности.

Монтировать АСКУЭ следует, соблюдая строгую последовательность действий:

• Важно наличие прокладки подземных и воздушных линий электропередачи. Длинным линиям требуется защита от статического электричества.
• После этого необходимо установить основные модули АСКУЭ. Это контроллеры, датчики, адаптеры, маршрутизаторы и т. д.
• После завершения этого этапа нужно подключить электричество и выполнить пуско-накладочные работы.
• Затем можно приступать к эксплуатации системы.

Также, устанавливая систему автоматического контроля и учёта, важно учитывать не только лишь нюансы и особенности объекта, а также рекомендации и пожелания заказчика. Благодаря этому можно будет добавить в комплект системы все нужные составляющие и правильно отрегулировать ее опции и параметры.

Автоматизированная система коммерческого учета электроэнергии (АСКУЭ) производит точный и бесперебойный учёт, который необходим различным частным компаниям и фирмам, владельцам жилья, а также государству.

основные виды, элементы, функции и преимущества

В каждой квартире есть электрический счетчик. В последнее время популярным становится электронный счетчик, принцип действия которого заключается в том, чтобы преобразовывать сигнал в частоту импульсов. Подсчет следования импульсов дает количество той энергии, которую жильцы квартиры используют.

Такие электронные счетчики намного лучше, чем индукционные, которые до сих пор используют вращающиеся элементы. Электронные счетчики позволяют человеку в любой момент посмотреть количество той энергии, которая была использована за месяц. К тому же они, обладая многими дополнительными функциями, легко вписываются и в систему АСКУЭ.

Что такое АСКУЭ? АСКУЭ – это автоматическая система коммерческого учета электроэнергии. АСКУЭ- это автоматизированное управление, в совокупности состоящее из средств, которые обеспечивают его автономную работу.

Видео: Современные системы АСКУЭ для ЕНЭС

Функции системы АСКУЭ

Функций у этой системы, позволяющей контролировать электроэнергию, много. Так, она позволяет автоматически производить операции по обработке информации, которая принадлежит компании, занимающейся передачей электричества.

Еще одним важным аспектом является возможность подсчитать количество электричества и отопления, поступающего на объекты разного использования: от жилых домов до производственных складов. Эта система может учитывать потребление энергетических ресурсов на уровне дома, района, города и даже целого населенного пункта.

К главным функциям системы относятся:

1. Постоянное контролирование использования энергии.
2. Учет использования электроэнергии согласно многочисленным тарифам.
3. Предоставление цифровых характеристик по запросу диспетчера.
4. Управление системой времени с возможностью ее корректировки.
5. Сохранение цифровых характеристик в главной базе данных.

Автоматическая подготовка сведений о потреблении электроэнергии по каждой точке учёта на заданных коммерческих интервалах производится каждые тридцать минут.

Видео: Пример разработки АСКУЭ  для SCADA TRACE MODE

Основные элементы АСКУЭ

Система АСКУЭ состоит из четырёх элементов:

1. Цифровые устройства учета энергии и мощности.
2. Коммуникации.
3. Компьютеры, на которых устанавливается специализированное программное обеспечение.
4. Программное обеспечение.

Первый элемент АСКУЭ — цифровые устройства учета энергии и мощности, а также устройства сбора и передачи информации. В составе системы используются микропроцессорные устройства, находящиеся в секторе учета. Их основными плюсами являются способность учитывать согласно тарифам активную и реактивную энергию, а также мощность в обоих направлениях.

Также эти устройства способны фиксировать максимальную мощность и нагрузку в определенном интервале времени и хранить полученные данные в своей памяти. Многие устройства способны измерять и качественные параметры энергии, такие как напряжение, провалы напряжения, частоту и другое. Для передачи собранной информации со счетчиками устанавливается связь. Если она не установлена, то вся информация в киловатт-часах архивируется и может храниться в течение некоторого времени в памяти прибора учета.

Коммуникации — это специализированные и выделенные телефонные каналы и специально установленная телекоммуникационная аппаратура (различные модемы, мультиплексоры, радиомодемы и прочее).

Третий элемент АСКУЭ — компьютеры, на которых устанавливается специализированное программное обеспечение, необходимое для сбора и передачи данных как от одного, так и от нескольких приборов.

Есть несколько видов интерфейсов для передачи информации:

1. Интерфейс RS-485, представляющий собой кабель, на который можно установить до тридцати двух приборов. Это дает возможность увеличить скорость передачи информации, однако он подходит для использования только на маленьких объектах.
2. Интерфейс PLC – передача информации по проводам питания счетчика.
3. Мобильный интерфейс, передающий информацию при помощи модема.

Четвертый элемент АСКУЭ — программное обеспечение, позволяющее обмениваться данными с другими предприятиями и поставщиками.

Основные виды

В условиях постоянного роста цен на электроэнергию проводится постоянный контроль ее использования и разрабатываются новые меры ее эффективного учета.

Область применения автоматизированных систем управления постоянно расширяется, что помогает непрерывно и эффективно контролировать и оптимизировать количество затрат, приходящихся на долю энергоресурсов. Системы автоматизированного учета применяются в следующих сферах:

1. В сетях потребительской сферы.
2. В жилых секторах, в том числе и частных.
3. В садоводческих товариществах и загородных домах, на дачах.
4. Системы коллективного учета, позволяющие обслуживать до 50 абонентов.
5. Системы с возможностью обслуживать до 1000 человек.

В основу всех информационно-измерительных систем входит измерительно-вычислительный комплекс, который устанавливается в секторах учета и обработки информации на подстанциях, электростанциях, в нефтегазовых компаниях, на крупных промышленных и производственных предприятиях.

Основной положительный фактор применения таких систем в бытовой сфере – оптимизация существующих затрат и снижение величины потребления, а также защита от хищения. Главный плюс – возможность проанализировать величины потребления для выявления недочетов в работе таких систем. Система аскуэ включает три уровня учета:

1. Уровень измерения. Это входящие в систему приборы и датчики.
2. Информационный уровень. Это осуществление сбора и передачи информации.
3. Архивный уровень. Это создание и хранение архивов в измерительно-вычислительном комплексе.

Для работы на информационном уровне используются такие каналы передачи, как специальные проводные линии, радиочастотные и инфракрасные каналы.

В настоящее время на рынке электроэнергии все меньше можно услышать уже привычный термин, а теперь входит новая аббревиатура, которая расшифровывается так: автоматизированная информационно-измерительная система коммерческого учета электроэнергии.

Пока что это понятие еще не успело прижиться в энергетическом мире, поэтому уже сейчас можно встретить так много неточностей при оформлении документов. Но автоматизированная информационно-измерительная система коммерческого учета электроэнергии осуществляет все те действия и операции, которые до этого осуществляла автоматическая система коммерческого учета электроэнергии.

Видео: Монтаж АСКУЭ

назначение и принципы работы автоматизированной системы учёта электроэнергии

Изначально автоматизация учёта потребления электричества проводилась для энергоёмких предприятий в целях рационального применения ресурса, снижения платежей за пользование. Двадцать лет назад появились системы с аббревиатурой АСКУЭ и расшифровка их содержит ответ на вопрос о предназначении прибора. Это сложное устройство выполняет несколько функций. Сообразно задачам изготовлены составные электронные блоки, виды аппаратов разделяют по сферам применения.

Предназначение и расшифровка названия

Современные счётчики электроэнергии, в отличие от прежних моделей индукционного типа с вращающимся ободом, основаны на преобразовании сигнала в частоту импульсов. Появление дополнительных функций сделало возможным работу прибора учёта в составе комплексной конструкции оперативного отслеживания и управления показателями сети. Это система АСКУЭ, названная по первым буквам слов, выражающих её сущность:

• А — автоматизированная, то есть оснащённая автоматическим оборудованием;
• С — система или несколько элементов, которые связаны между собой и образуют единое целое;
• К — коммерческого, значит, осуществляющего направленную на получение прибыли деятельность;
• У — учёта или регистрации потреблённой мощности с занесением в списки для дальнейшего использования в определённых целях;
• Э — электроэнергии (в комментарии не нуждается).

Назначение комплекса — автоматизировать расплаты с потребителями, в режиме оперативной связи формировать отчёты фактических величин расхода и рекомендации на будущие периоды по обслуживаемому объекту. Возможность выполнения поставленных задач достигается дистанционным сбором информации с электронных счётчиков, её обработкой и трансляцией на верхнюю ступень.

Конструкция АСКУЭ позволяет определённому кругу лиц получать сведения аналитического предназначения для формирования решений, касающихся энергосбережения. Работоспособность комплекса обеспечивается следующим порядком:

Действие	Средства и условия
Установка электронных приборов контроля с модулем трансляции сигнала GSM модем	Потребители ресурса, счётчик Энергомера с интерфейсом отправки данных
Организация системы связи для обеспечения подачи информации от первичных аппаратов к центру обработки	Конструктивные возможности системы
Установка программных комплексов приёма и оформления данных	Шкаф АСКУЭ

В определённых случаях между оперативным центром и приборами учёта монтируют специальные устройства — сумматоры. В них накапливают сведения перед отправкой на сервер. Сбор и хранение данных осуществляется аппаратами, преобразующими информацию в цифровые сигналы и обладающими большим объёмом памяти.

Основа работы и функции

Комплекс АСКУЭ позволяет учитывать потребление энергоресурсов от многоквартирного дома до населённого пункта, города. К обслуживанию принимаются объекты жилого и производственного назначения.

Главные функции системы заключаются в следующем:

• постоянный контроль потребления электроэнергии;
• раздельный учёт расхода по различным тарифам;
• обеспечение диспетчера цифровыми характеристиками по его запросу;
• управление пространством времени и возможность его корректировки;
• сохранение числовых показателей в основной базе данных.

Автоматический контроль сведений производится по каждой коммерческой точке с установленным интервалом от 30 минут. В основе принципа работы АСКУЭ находится трёхуровневая система действий.

Уровень 1 — электронные счётчики, специальные датчики с функцией преобразования сигнала периодически посылают импульс на следующую ступень системы. Возможности контроллера на этом ярусе ограничены: стандартный интерфейс обеспечивает приём от 32 измерителей.

Уровень 2 — связующие элементы, собирают данные с первого яруса, изменяют сигнал, архивируют, суммируют информацию и направляют к аппарату третьей ступени. Обеспечивает работу большого количества приборов устройство, называемое концентратор. Если АСКУЭ не загружена, промежуточная связь может отсутствовать.

Уровень 3 — на нём собирается информация со всех счётчиков. Данные обрабатываются и анализируются посредством компьютерного программного обеспечения. Эффективность на этом ярусе зависит от степени инновационности диспетчерской утилиты.

Надёжность системы определяется устойчивой работой приборов первого уровня. Точность показаний электронных счётчиков определяет достоверность данных всей АСКУЭ.

Другие составные элементы

Помимо перечисленных выше узлов системы, в работе автоматизированной совокупности устройств задействуются не менее важные атрибуты. Каждый из них выполняет конкретно для него поставленную задачу:

• принадлежности, обеспечивающие сообщение между рабочими уровнями — специально выделенные телефонные линии связи, телекоммуникационная аппаратура: модемы и мультиплексоры;
• интерфейсы для трансляции данных: RS-485 — кабель подключения до 32 точек, PLC — переток информации осуществляется по проводам питания электросчётчика;
• компьютеры — носители специализированного программного обеспечения, предназначенного для обработки данных с одного или многих приборов;
• собственно сама утилита — с её помощью происходит обмен информацией со всеми заинтересованными предприятиями и поставщиками.

Точность показаний и эффективность работы первичных приборов предопределяет достоверность собранных системой данных. На их основе принимаются решения о корректировке мероприятий по улучшению энергораспределения.

Внедрение и направления использования

Комплексы устанавливаются на электроподстанциях энергоснабжающих и промышленных предприятий. Область их применения постоянно расширяется, что позволяет осуществлять непрерывный контроль и оптимизировать затраты, приходящиеся на поставку электроэнергии. Сферы использования автоматизированной системы учёта следующие:

• промышленные потребители ресурса;
• жилой сектор, включая частный;
• садоводческие товарищества и дачи;
• коллективный учёт с обслуживанием 50―1000 абонентов.

Установка АСКУЭ осуществляется по обычной схеме строительства: рабочий проект и конструкторская документация — выбор системы трансляции данных — приобретение нового оборудования в соответствии со сметой — монтаж и наладка комплекса — подбор и обучение обслуживающего персонала — пуск в эксплуатацию. Основной положительный эффект от использования АСКУЭ в быту — сокращение профилактических затрат, защита от хищения электроэнергии, выявление недостатков в распределении ресурса.

Можно назвать ещё несколько положительных моментов: оперативно предъявляется счёт потребителю, что ведёт к увеличению сбора платежей; контроль над всеми измерительными приборами в системе; возможность изменения тарифа в течение суток. Экономическая выгода пользователю от применения комплекса АСКУЭ — около 15%.

Как удалённо опрашивать электросчетчик. АСКУЭ яЭнергетик

Системы АСКУЭ в нашей стране набирают большую популярность. По данным исследовательского агентства J’son&Partners Consulting, с 2010 года количество счетчиков, которые передают показания в режиме онлайн, увеличилось с 5 млн. до 32,55 млн. Такой рост не удивителен, в автоматизированных системах есть ряд больших преимуществ:

1. Доступ к показаниям всех объектов в одном окне. Нет необходимости ездить по объектам, для передачи показаний в Энергосбыт, достаточно щелкнуть пару раз мышью на компьютере, чтобы увидеть какое потребление было по всем объектам за последний месяц.
2. Автоматический сбор профиля мощности. Если предприятие сидит на почасовом тарифе за электроэнергию, оно обязано сдавать информацию о почасовом потреблении. То, ради чего энергетики каждый месяц подключают компьютер к счетчику, потом формируют отчеты для отправки поставщику электроэнергии, в АСКУЭ делается в пару кликов. Это освобождает десятки часов для более важных дел.
3. Контроль качества электроэнергии. Современные счетчики способны следить за параметрами электроэнергии, а вовремя отследить и оповестить о проблемах в сети можно только с помощью АСКУЭ.
4. Расчет выгодного тарифа на электроэнергию. Некоторые АСКУЭ способны определить самую выгодную ценовую категорию, что снизит стоимость электроэнергии до 30%.

Плюсов от использования АСКУЭ достаточно много. Давайте разберем, как это работает.

Принцип работы

Для того, чтобы собирать показания онлайн, к электросчетчику необходимо подключить модем, через который будет совершаться обмен данными между прибором учета и системой АСКУЭ. Ниже мы разберём какие электросчетчики и модемы понадобятся.

Для передачи данных в 2018 году используют следующие технологии:

1. GSM/GPRS – передача данных по сетям сотовой связи;
2. RF, ZigBee – беспроводная передача данных по радиоканалу;
3. PLC – передача данных по силовым проводам 220/380В;
4. Ethernet – передача данных по интернету;
5. LoRaWAN — технология беспроводной передачи данных.

У каждой технологии свои особенности, подробнее о них вы можете почитать в этих статьях:

Обзор систем удаленного сбора показаний (АСКУЭ) >
Обзор АСКУЭ с использованием протокола LoRaWAN >
Обзор АСКУЭ с передачей данных по сотовой сети и через Интернет >
Обзор АСКУЭ на технологии PLC >
Обзор АСКУЭ с передачей данных по радиоканалу >

Весь принцип работы сводится к простой схеме: электросчетчик через специальный интерфейс (чаще всего RS485) подключается к модему, который обменивается данными с сервером АСКУЭ. Или электросчетчик со встроенным модемом обменивается данными с сервером АСКУЭ.

Теперь разберём, что потребуется для организации АСКУЭ.

АСКУЭ яЭнергетик

Учет электроэнергии онлайн Быстрая настройка удалённого опроса 7 дней бесплатного пользования

Узнать подробнее

Электросчетчик

Нам понадобится современный электронный счетчик с интерфейсом RS485. Также можно использовать электросчетчики со встроенным модемом, но они стоят дороже.

Мы рекомендуем:

• Меркурий 206, 203.2Т, 230, 233, 234, 236 в маркировке которых присутствуют буквы R или G;
• Энергомера СЕ102(М), СЕ201, СЕ301, СЕ303, СЕ306 в маркировке которых присутствуют буквы A или G;
• Нева 113, 114, 123, 124, 313, 314, 323, 324 в маркировке которых присутствует E4;
• Альфа А1140, А1180 в маркировке которых присутствует буква B;
• ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МД, ПСЧ-3ТА.07.x1x;
• СЭТ-4ТМ.02М, СЭТ-4ТМ.03M

На практике себя хорошо зарекомендовали счетчики производства компании «Инкотекс»: Меркурий 206 PRNO, Меркурий 230 ART-0x PQRSI(D)N, Меркурий 234 ART-0x P.

Модем

Выбор модема зависит от технологии передачи данных, которой Вы собираетесь воспользоваться.

Своим клиентам мы рекомендуем GPRS-модемы или Ethernet-модемы, потому-что RF, ZigBee, PLC сильно подвержены помехам, LaRaWAN окупается когда количество счетчиков в одной сети более 200. Наиболее практичны GPRS-модемы от производителей iRZ и TELEOFIS.

На практике себя хорошо зарекомендовали модемы iRZ ATM21, TELEOFIS WRX768, TELEOFIS ER108.

Настройка удаленного опроса

После того, как установили оборудование, переходим к настройке удалённого опроса

Зарегистрироваться в АСКУЭ яЭнергетик

Зарегистрировавшись сейчас, у Вас активируется бесплатный 7-дневный период. Этого будет достаточно, чтобы настроить оборудование и провести бесплатное тестирование системы.

После успешной регистрации, Вы увидите такую страницу:

Где необходимо нажать “Создать счетчик”.

Теперь указываем название объекта, на котором будем производить удаленный опрос, марку счетчика и его номер.

Если счетчик однотарифный или поддерживает более 2 тарифов указываем это в тарифных зонах, если есть желание, можно переименовать название тарифных зон. Нажимаем кнопку “Сохранить и настроить АСКУЭ”.

Теперь мы видим окно настроек АСКУЭ.

Выбираем тип счетчика из выпадающего списка. Сетевой адрес чаще всего поставляется автоматически, если нет, то должен быть введен согласно руководству эксплуатации счетчика.

На выборе типа соединения мы остановимся подробнее:

• GSM модем — опрос электросчетчика будет осуществляться звонком на СИМ-карту установленной в модем. Этот способ достаточно дорогой — 2 рубля за каждый опрос. Мы рекомендуем не использовать этот тип соединения, а настроить модем для опроса по GPRS.
• GPRS модем — это решение идеально подходит для счетчиков со встроенным модемом. Опрос будет осуществляться при подключении модема к серверу яЭнергетик через GPRS.
• Интернет соединение (TCP клиент) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету, который самостоятельно будет устанавливать соединение с сервером яЭнергетик.
• Интернет соединение (TCP сервер) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету. Модем должен быть со статическим IP-адресом, чтобы сервер яЭнергетик мог подключиться к нему и провести опрос.
• Интернет соединение (TCP клиент) с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через Ethernet конвертер TELEOFIS.
• GPRS модем с протоколом IRZ — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем iRZ.
• GPRS модем с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем TELEOFIS.
• GPRS модем SprutNet PRO BGS2 — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем SprutNet PRO BGS2.
• GPRS модем с протоколом CE-NetConnections (Энергомера) — этот пункт необходимо выбрать если счетчик будет опрашиваться через встроенный GPRS модем в счетчиках Энергомера.
• GSM шлюз RG 107 — опрос электросчетчика будет осуществляться через GSM шлюз RG 107.
• Соединение со шлюзом RG 107 через сервер Тайпит — опрос электросчетчика будет осуществляться через шлюз RG 107, который устанавливает соединение с серверами компании «Тайпит».
• Вега СИ-13 — опрос электросчетчиков будет осуществляться через базовую станцию Вега СИ-13 к которой будут подключены электросчетчики по технологии LoRaWAN.

В нашем примере будет использоваться модем iRZ ATM21.A, поэтому выбираем «GPRS модем с протоколом IRZ», вводим IMEI модема и указываем, что счетчик будет опрашиваться через отдельное устройство.

Адрес и порт для подключению к серверу будет выдан после завершения настроек.

При необходимости меняем пароли первого и второго уровня электросчетчика для подключения к нему.

Нажимаем кнопку «Сохранить».

яЭнергетик выдаст окно, где указаны параметры, которые нужно будет записать в модем, для подключения его к серверу АСКУЭ.

Мы уже писали статьи по настройке некоторых модемов. Вы можете ознакомится с ними в этих статьях:

Настройка удаленного опроса электросчетчика Меркурий 203.2T GBO со встроенным GPRS-модемом >
Настройка удаленного опроса электросчетчиков с помощью GPRS модема iRZ ATM2-485 >
Настройка удаленного опроса электросчетчика Меркурий 234 ARTM со встроенным модемом >

После настройки АСКУЭ и модема, необходимо проверить его работоспособность. Для этого внутри счетчика открываем вкладку «Показания» и нажимаем кнопку «Опросить».

После успешного опроса Вы увидите сообщение о получении нового показания в таблице.

Поздравляем! Система готова к работе!



Copyright — © яЭнергетик, 2020г. При любом использовании опубликованных материалов и содержимого данной статьи требуется указывать источник «яЭнергетик.рф»

АСКУЭ: провайдерам стоит задуматься

Nag.ru читают люди продвинутые, но даже они далеко не все пока знают о такой полезной вещи,  как АСКУЭ (автоматизированная система коммерческого учёта электроэнергии), которая позволяет автоматизировать съем показаний с электросчетчиков. По сути, эта система, если смотреть на нее глазами связиста, представляет собой еще один вариант использования сети интернет-провайдера для передачи данных. Ethernet ли, GSM ли, или же старый добрый Wi-Fi — в любом случае счетчики в рамках АСКУЭ могут опрашиваться не только с помощью подключенного напрямую ноутбука, но и через интернет.

Учет для потребителей

Несмотря на то, что использовать описываемое достижение техники было возможным еще в конце 90-х, обращать на него внимание стало модным не так и давно. Можно сказать, что массовый интерес начал появляться с ростом цен на электроэнергию и одновременным распространением компактных компьютеров и сетей передачи данных (что, в ряде случаев,  снимает вопросы о канале съема информации).

Любопытно, что некоторые предприятия приходят к идее автоматизации съема показаний чуть ли не случайно. Совершенно верно рассудив, что экономить на счетчиках не стоит, они приобретают достаточно высокотехнологичные приборы учета, выпущенные совсем недавно. Но современные электросчетчики с цифровым интерфейсом могут обеспечить куда больше пользы, если их подключить к сети, а не просто смотреть на экранчики, как 30-50 лет назад. Стадия подключения счетчика напрямую к переносному компьютеру при этом, воспринимается как улучшенная версия карандаша и блокнота.

Люди отдают себе отчет в том, что достаточно установить специализированное ПО, и оно не только обеспечит удаленный автоматический учет электроэнергии, но и в режиме реального времени будет показывать энергетикам компании практически все основные параметры электропитания. А это позволит получить отдачу на рациональном планировании всей электросети предприятия, что может уже принести серьезную прибыль.

Учет для поставщиков

Между прочим,  заинтересованность в автоматизации учета проявляют и сами поставщики электричества.

Вот, например, «Свердловскэнергосбыт» настоятельно рекомендует предприятиям установить АСКУЭ, то есть систему современных счетчиков, которая позволяет вести почасовой учет потребления электроэнергии. Ведь современные счетчики могут накапливать данные до прихода человека с опрашивающим устройством (ноутбуком). Если же современные счетчики  предприятия установить не пожелают, значит будут платить за электроэнергию больше. Именно таким образом наша команда переводчиков с русско-чиновничьего на простой русский смогла перевести это письмо: Файл 1126.6 Кб

В самой этой рекомендации нет ничего противозаконного. Дело в том, что согласно постановлению правительства № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии»,  организациям, потребляющим электричество на максимальной мощности (не менее 670 кВт),  ценовую категорию потребления назначает поставщик.

Несколько настораживающий момент заключается только в том, что к этому письму прилагается еще одно. Оно называется «Порядок и форматы предоставления потребителями данных почасового учета». В этом письме рассказывается как, в каком формате и с использованием каких средств нужно предоставлять «Свердловскэнергосбыту» учетные данные. А также, какое именно программное обеспечение можно использовать для АСКУЭ. Так получилось, что авторы письма из всего разнообразия решений представленных на рынке рассказывают только об одном («Электроколлектор», разработчики ООО «Прософт-Системы»). Причем, даже после прочтения этого письма не совсем понятно, готовы ли они будут работать с компаниями, использующими другое ПО, поскольку, по сути, вместо описания порядка предоставления данных считанных АСКУЭ,  приведен отрывок из инструкции по эксплуатации «Электроколлектора».

То есть, фактически, предприятию говорят:

1.  Вы обязаны установить современные  счетчики или будете платить за электричество больше.
2. ПО для опроса этих счетчиков следует рассматривать только вот такое.

Электричество дорожает и выбора практически не остается. Счетчики придется ставить. Жаль, конечно, если все вопросы автоматизации будут решаться по принципу «бери что дают».

А между тем, решений для АСКУЭ достаточно много. И среди них могут оказаться более удобные. В конце концов, судя по письму, решение, предлагаемое «Свердловскэнергосбытом», не подразумевает возможности удаленного считывания показаний, а иметь такую опцию, согласитесь, очень бы хотелось.

Главная проблема АСКУЭ

Наибольшей проблемой всех систем АСКУЭ можно считать весьма скудное освещение их возможностей в средствах массовой информации. Бывает так, что компания, потратившаяся на современный счетчик, даже и не догадывается, что, образно выражаясь,  «забивает микроскопом гвозди». Что уж там говорить про осознанный выбор такой системы.

Схема построения АСКУЭ

Сама схема построения АСКУЭ такова:

1. Первичные измерительные приборы (ПИП) с цифровыми выходами, осуществляют измерение параметров энергопотребления в определенных точках;
2. УСПД (Устройства сбора и подготовки данных) — это системы, осуществляющие круглосуточный сбор данных с ПИП, а так же накопление, обработку и передачу этих данных на верхние уровни;
3. Сервер центра сбора и обработки данных с ПО, осуществляющий сбор информации с УСПД. И полную обработку этой информации;
4. Сервер центра сбора и обработки данных 2 уровня. Он собирает информацию с группы серверов предыдущего уровня, а также выполняет агрегирование и структурирование информации,, документирование и отображение данных учета.

Все уровни АСКУЭ связаны между собой каналами связи.

Оптимизация энергопотребления

Для оптимизации энергопотребления, АСКУЭ умеет выполнять следующие задачи.

1. Точное измерение параметров поставки/потребления электричества;
2. Диагностика полноты данных;
3. Комплексный автоматизированный учет энергоресурсов и контроль их параметров;
4. Контроль энергопотребления по всем энергоносителям, точкам и объектам учета в заданных временных интервалах (5, 30 минут, зоны, смены, сутки, декады, месяцы, кварталы и годы) относительно заданных лимитов, а так же режимных и технологических ограничений;
5. Фиксация отклонений контролируемых параметров энергоресурсов;
6. Сигнализация (цветом, звуком) об отклонениях контролируемых величин от допустимого диапазона значений;
7. Прогнозирование (кратко-, средне- и долгосрочное) значений величин энергоучета;
8. Автоматическое управление энергопотреблением на основе заданных критериев и приоритетных схем включения/отключения потребителей-регуляторов;
9. Поддержание единого системного времени (то есть обеспечения синхронных измерений).

Обрабатывать данные можно при помощи специального ПО. Оно дает возможность составлять графики и отслеживать динамику потребления в режиме реального времени. С этим же ПО можно собирать данные энергоучета удаленно и отправлять их поставщикам электричества в удобном для них формате.

Варианты построения

Общую схему построения мы уже показали, но, в зависимости от потребностей заказчика,  существуют еще различные вариации.

1. Организация АСКУЭ с проведением опроса счетчиков через оптический порт (ручной сбор данных).

Между счетчиками и центром сбора данных нет связи. Все счетчики опрашиваются последовательно при обходе оператором. Опрос производится через оптический порт с помощью программы размещенной на переносном компьютере. Синхронизация времени счетчиков происходит в процессе опроса со временем переносного компьютера. Для максимальной экономии средств на создание АСКУЭ, в этом варианте роль центра сбора данных можно возложить на переносной компьютер.

Недостатками данного способа организации АСКУЭ является большая трудоемкость сбора данных. Тем не менее, организация АСКУЭ с проведением опроса счетчиков через оптический порт позволяет решать большинство задач.

2. Организация АСКУЭ с проведением опроса счетчиков переносным компьютером через преобразователь интерфейсов, мультиплексор или модем.

Счетчики, объединенные общей шиной RS-485, или по интерфейсу «токовая петля», могут располагаться в различных распределительных устройствах и опрашиваться через общее УСПД  один или несколько раз в месяц с помощью программы размещенной на переносном компьютере, которая формирует файл результатов опроса. Между счетчиками и центром сбора данных нет постоянной связи. УСПД выполняет роль коммуникационного сервера. Синхронизация времени счетчиков происходит в процессе опроса со временем переносного компьютера.

3. Организация АСКУЭ с проведением автоматического опроса счетчиков локальным центром сбора и обработки данных.

Счетчики постоянно связаны с центром сбора данных прямыми каналами связи и опрашиваются в соответствии с заданным расписанием опроса. Первичная информация со счетчиков записывается в БД. Синхронизация времени счетчиков происходит в процессе опроса со временем компьютера центра сбора данных. В качестве компьютера центра сбора данных используется локальная ПЭВМ. На ней же происходит обработка данных и ведение БД. Сбор данных в БД происходит периодически с заданными интервалами.

4. Организация многоуровневой АСКУЭ для территориально распределенного среднего и крупного предприятия или энергосистемы.

Основная часть счетчиков постоянно связана с центрами сбора данных первого уровня прямыми каналами связи и опрашивается в соответствии с заданным расписанием опроса, как в третьем способе организации АСКУЭ. Между некоторыми счетчиками и центром сбора данных первого уровня может не быть постоянной связи, они могут опрашиваться с помощью переносного компьютера, как во втором способе организации АСКУЭ. Первичная информация со счетчиков записывается в БД центров сбора данных первого уровня, на них же происходит обработка данных. В центрах сбора данных второго уровня осуществляется дополнительное агрегирование и структурирование информации, запись ее в БД центров сбора данных второго уровня.

Программный комплекс, применяемый в АСКУЭ, позволяет организовать параллельный сбор данных по 4, 8, 16, 32 каналам связи. При 16, 32 каналах необходимо использовать отдельную ЭВМ в качестве коммуникационного сервера. Каналы связи могут быть выделенными, коммутируемыми, прямым соединением.

Параметры каждого канала настраиваются индивидуально, в зависимости от типа линии и ее характеристик. В системе может параллельно работать несколько коммуникационных серверов. При этом описание всех параметров системы сбора данных, описание всех электрических и расчетных схем объектов, а также все первичные и расчетные данные хранятся только на сервере БД и приложений центра сбора данных.

Центры сбора данных, как правило, выполняют только функции сбора и обработки данных, АРМы пользователей подключаются к ним по локальной сети. При небольшом количестве счетчиков на объекте, центр сбора данных первого уровня может выполнять функции АРМа.

Возможности реализации

При создании АСКУЭ для реализации элементов разных уровней системы допускается  использование технических решений от различных поставщиков. За счет этого можно минимизировать стоимость элементов создаваемой системы. Современные программные разработки позволяют объединить в единую информационную различные аппаратные решения. Была бы только связь.

И, что характерно, на предприятиях связь есть. В наше время, интернет проложен практически везде, а если где-то, по какой-то случайности, его нет, достаточно позвонить ближайшему провайдеру и он с удовольствием это недоразумение исправит.

Поэтому, сама собой должна возникать мысль о том, что  поставщики услуг связи, уже имеющие инфраструктуру на предприятиях, со знанием дела могли бы помочь своим клиентам в развертывании АСКУЭ. Это была бы просто еще одна дополнительная услуга, в которой их клиенты (а это ведь не только заводы, но и управляющие компании, бизнес и торговые центры, не говоря уже о многочисленных ТСЖ) были бы крайне заинтересованы. Ведь АСКУЭ очень плотно использует всю ту «кухню», где провайдер имеет наибольшую компетенцию. А инфраструктуру он и так поддерживает в исправном состоянии.

Одним из вариантов реализации системы АСКУЭ является программно-аппаратный комплекс «Садко», разработанный нашими инженерами и программистами. Это неплохая альтернатива, с которой, как минимум, стоит ознакомиться прежде, чем принимать решение о приобретении того или иного программного продукта.

Что такое АСКУЭ?

АСКУЭ — автоматизированная система контроля и учета электроэнергии — система технических и программных средств для автоматизированного дистанционного измерения, сбора, передачи, хранения, накопления, обработки, анализа, отображения и документирования результатов потребления электроэнергии в территориально распределенных точках учета, расположенных на объектах энергоснабжающей организации и (или) потребителей. (Правила приборного учета электрической энергии в Республике Беларусь)



АСКУЭ – Автоматизированная Система Контроля и Учета Электроэнергии. Данная трактовка определена правилами приборного учета электрической энергии в Республике Беларусь. Однако в различных информационных источниках вместо слова «Контроля» вы можете встретить «Коммерческого», вместо «Электроэнергии» – «Энергоресурсов». В некоторых странах постсоветского пространства зачастую применяют аббревиатуру АИИС КУЭ (автоматизированная информационно-измерительная система коммерческого учёта электроэнергии). Также можно встретить аббревиатуру АСТУЭ (Т – технического). Для учёта иных ресурсов используются другие автоматизированные системы, например: АСКУГ (газ), АСКУТ (тепло) и т.д. Возможны также и интегрированные системы учёта, совмещающие учёт различных ресурсов, общепринятого обозначения для которых пока не существует.

Несмотря на обилие трактовок системы АСКУЭ, их авторы, в большинстве своем, подразумевают систему, позволяющую автоматизировать:

• учет потребления электроэнергии с высокой точностью, используя соответствующие технические средства с высоким классом точности – электронные электросчетчики, измерительные трансформаторы тока и напряжения.
• сбор и хранение данных о потребленной электроэнергии посредством УСПД;
• ведение единого системного времени с возможностью его корректировки;
• передачу полученных данных на другие информационные уровни — в базы данных серверов как самого объекта учета (АРМ энергетика и диспетчеров), так и энергосбытовых организаций (АРМ инспекторов, системных инженеров) и общереспубликанских центров хранения и анализа данных, используя при этом различные каналы и среды для передачи данных, в том числе и резервные;
• анализ и выработку управляющих воздействий на другие технические средства, при выходе учитываемых параметров электроэнергии за заданные пределы (лимиты).

Прогресс, как известно, не стоит на месте, а вместе с ним изо дня в день повышаются требования к техническим системам, выдвигаемые как энергетиками, так и контролирующими органами. В связи с этим, инженеры ООО «Алинея» беспрестанно изучают и тестируют инновационные разработки отечественных и зарубежных производителей и, практически, в каждую вновь реализованную систему АСКУЭ внедряют уже прошедшие тестирование технологии, призванные повысить надежность, функциональность и безопасность системы, уменьшая, по возможности, её стоимость в целом.

ООО «Алинея» разрабатывает и внедряет АСКУЭ «под ключ», что подразумевает выполнение следующего комплекса работ:

• Обследование объекта высококвалифицированными энергоменеджерами;
• Проектирование АСКУЭ, с учетом региональных требований и пожеланий заказчика;
• Поставка оборудования, в том числе и собственного производства;
• Монтаж АСКУЭ;
• Пусконаладка и сдача системы в энергосбытовую организацию;
• Организация метрологической поверки системы.

Вы можете проконсультироваться со специалистами ООО «Алинея» по любым вопросам, которые касаются АСКУЭ (проектирование АСКУЭ, УСПД, каналы связи, счетчики электроэнергии, монтаж и наладка и т.п.).

Телефоны для консультаций:



Мы готовы реализовать изготовленный сторонней компанией проект, либо сформировать и поставить оборудование.
Инженеры нашей компании прошли обучение по работе с оборудованием практически на всех предприятиях, специализирующихся на выпуске программно-аппаратных комплексов для систем АСКУЭ, внедряемых на территории Республики Беларусь, о чем свидетельствуют многочисленные сертификаты и разрешения.

Индивидуальный подход к каждому клиенту – является принципиальным для нашей компании, независимо от того — нужно ли клиенту реализовать проект типовой системы АСКУЭ, либо сложно-распределенной, структурированной системы с элементами управленческих воздействий на протекаемые процессы.
