Виды источников тока — с примерами иллюстрациями и пояснениями

Источники тока используют для длительного поддержания электрического поля и получения электрического тока. Все они могут иметь различные принципы работы, внешний вид, конструкцию и размеры.

Источники тока – это устройства:
— способные создавать и поддерживать электрический ток;
— в них сторонние силы совершают работу по перемещению зарядов против электрических сил;
— а механическая, внутренняя, химическая или иная энергия превращается в электрическую.

Какие виды источников тока существуют

Энергия не может возникать из ничего. Об этом говорит закон сохранения энергии. Во всех без исключения источниках, электроэнергия создается за счет других ее видов.

В зависимости от того, какая именно энергия превращается в электрическую, выделяют такие виды (рис. 1) источников:

механические – генераторы,
тепловые – термопары, термогенераторы,
световые (фотоэлектрические) – солнечные батареи и фотоэлементы,

химические – гальванические элементы и аккумуляторы.

Рис. 1. В зависимости от видов энергии, преобразуемой в электрическую, источники разбивают на группы

Рассмотрим подробнее эти виды.

Механические источники

Электрофорная машина – один из механических источников тока (рис. 2), применяемых более столетия.

С помощью этого устройства механическая энергия вращающихся дисков преобразовывается в электрическую энергию. При этом, происходит разделение положительных и отрицательных зарядов.

Рис. 2. Механическую энергию в электрическую можно преобразовать с помощью электрофорной машины

Превращение энергии вращения (механической) в энергию электрического тока происходит в различных генераторах.

В конструкции любого из них присутствуют элементы, создающие магнитное поле в пространстве вокруг проводника.

Например, электрический генератор для велосипеда (рис. 3), включает в себя кольцевой магнит и проволочную обмотку, расположенную рядом с ним.

Рис. 3. Генератор – источник тока для велосипеда

Во время движения велосипеда магнит, расположенный внутри, вращается. Изменяющееся магнитное поле заставляет двигаться электроны по обмотке. Если к ее выводам подключить лампочку, она загорится, так как по цепи потечет электрический ток.

Мускульной силы человека хватает, чтобы зажечь лампочку для карманного фонаря. Однако, ее недостаточно, чтобы вырабатывать больше электроэнергии. Например, чтобы нагреть утюг и одновременно с этим зажечь несколько бытовых ламп накаливания.

Поэтому, для бытовых нужд и нужд промышленности в электрическую энергию превращают энергию сгорающего топлива, а не энергию сокращения мускул.

На тепловых, атомных и гидроэлектростанциях установлены мощные генераторы. Они могут отдавать потребителям токи в тысячи Ампер. А масса некоторых достигает десятков тонн.

На таких электростанциях превращение энергии происходит в несколько этапов. Сначала энергия горящего топлива превращается во внутреннюю энергию горячей воды, а затем — в механическую и, в конечном итоге, в электрическую.

Существуют, так же, устройства, предназначенные для бытового использования. Например, небольшие генераторы, массой в несколько килограммов, оснащенные бензиновым мотором (рис. 4).

Рис. 4. Бытовой электрогенератор с бензиновым двигателем

Они, так же, преобразуют внутреннюю энергию топлива в механическую энергию вращения вала двигателя, который соединяется с генератором. А затем энергия вращения с помощью генератора превращается в электрическую энергию.

Тепловые источники

К тепловым относят различные термоэлементы. Термоэлемент — это прибор в котором, тепловая энергия, получаемая от нагревателя, превращается сначала во внутреннюю энергию вещества, а затем — в электрическую энергию.

Один из таких элементов называют термопарой (рис. 5). Термопара состоит из двух различных металлических проволок, спаянных вместе. Если нагреть место их соприкосновения, то на свободных концах проволочек можно обнаружить электрическое напряжение (ссылка).

Рис. 5. Две проволоки из различных металлов могут создавать ток в цепи при нагревании

Если свободные концы термопары присоединить к потребителю тока, то под действием тепловой энергии по замкнутой цепи побегут электроны, то есть, возникнет электрический ток.

Таким образом, эта незамысловатая конструкция преобразовывает внутреннюю энергию нагреваемых металлов в электрическую энергию.

Фотоэлектрические источники

Атомы некоторых веществ под действием видимого света способны терять электроны. Например, селен, кремний, оксиды цинка, меди, висмута. На основе этих и, некоторых других веществ создают источники, генерирующие электрический ток под действием (рис. 6) света.

Рис. 6. Некоторые оксиды, а, так же, чистые вещества, при освещении видимым светом могут отдавать электроны

Эти источники используют фотоэлектрический эффект (сокращенно — фотоэффект) (ссылка). В них энергия света преобразуется в электрическую.

Существует два вида фотоэффекта – внутренний, который используется в полупроводниках (ссылка) и внешний, используемый в вакуумных фотоэлементах на основе различных металлов.

Вакуумные фотоэлементы

В вакуумном фотоэлементе свет попадает на пластинку металла и выбивает электроны с ее поверхности. Такую пластинку называют катодом.

Выбитые электроны улавливаются другим электродом. Его называют анодом и обычно выполняют в виде металлической сетки.

Оба электрода находятся в стеклянном баллоне из которого удалили воздух. Дело в том, что молекулы воздуха могли бы помешать движению электронов, вылетевших из пластинки. Чтобы этого не происходило, воздух из баллона откачивают (рис. 7).

Рис. 7. Металлический катод и сетчатый анод в прозрачном стеклянном баллоне образуют вакуумный фотоэлемент

Таким образом, под воздействием света между катодом и анодом в вакууме возникает поток заряженных частиц. Они движутся направлено от катода к аноду. Значит, в фотоэлементе под действием света возникает электрический ток. Так световая энергия переходит в электрическую.

Солнечные батареи

Еще одним источником тока, в котором ток возникает за счет световой энергии, являются, так называемые, солнечные батареи. Их изготавливают из полупроводниковых пластин (рис. 8).

Рис. 8. Полупроводники способны преобразовывать энергию света в электрическую, поэтому, из них изготавливают солнечные батареи

Падающий свет из полупроводника электроны не выбивает. А вызывает переход электронов в такое состояние, в котором у них появляется дополнительная энергия и они могут свободно передвигаться по полупроводнику, создавая электрический ток.

Химические источники

Если опустить два кусочка различных металлов (например, железа и меди) в емкость с проводящей жидкостью, можно получить химический источник тока.

В качестве проводящей жидкости можно использовать, например, лимонный сок. Воткнув в лимон два гвоздика из различных металлов (рис. 9) и подключив к ним гальванометр, можно обнаружить, что через гальванометр потечет электрический ток.

Рис. 9. Лимон и два кусочка различных металлов помогут создать простой источник тока

Такую конструкцию можно считать простейшим химическим источником тока. Гвоздики в нем — это электроды, а лимонная кислота – электролит.

Примечания:

Проводящие жидкости называют электролитами.
Существует, так называемый ряд электрохимических напряженый металлов. Наибольшее напряжение дают источники, построенные с применением металлов, расположенных в различных концах данного ряда.

Самым первым химических источником тока был Вольтов столб.

Алессандро Вольта и его первый гальванический элемент

Дело в том, что до исследований, проведенных А. Вольта, способ получить электрический ток был известен. Однако, эксперименты с электричеством, проводимые в лабораториях другими учеными, создавали ток всего на доли секунды. Источников, способных создавать ток, длившийся хотя бы единицы секунд, не существовало.

В 1800 году Алессандро Вольта изобрел первый прибор, создававший электрический ток продолжительное время. Этот прибор в честь создателя называют Вольтовым столбом.

Ученый определил, что для получения гальванического (электрического) эффекта нужны два разных метала и проводящая жидкость.

Он длительное время потратил на эксперименты, использовал различные металлы и исследовал их свойства.

В процессе работы Вольта сделал вертикальный столбик, укладывая поочередно медные монеты и цинковые пластинки. Между металлами он укладывал кожаные кружочки, вымоченные в рассоле (рис. 10).

Рис. 10. Конструкция Вольтова столба

Так он создал первую в мире электрическую батарею. Принцип ее работы — превращение химической энергии в электрическую.

Соединяя проволокой два конца собранного столбика, он наблюдал ее нагревание и так определял действие электрического тока.

А чтобы сравнить, больше, или меньше электричества вырабатывал тот или иной столбик, Алессандро пользовался своим языком. Попросту, касался языком выводов созданного им гальванического элемента.

Такой столбик, при высоте, равной половине метра, вырабатывал напряжение, которое было довольно чувствительным.

В марте 1800 года Вольта направил письмо в Лондонское Королевское общество, в котором подробно описал результаты своей работы. А уже в июне оно было признано сенсационным среди ученых того времени.

Наполеон пригласил А. Вольта в Париж и лично присутствовал во время доклада и опыта, демонстрируемого им, а после наградил изобретателя.

Это изобретение сделало автора знаменитым. А благодаря ему в скором времени были совершены другие открытия в области физики.

Какие открытия были совершены благодаря столбу Вольта

В том же году с помощью Вольтова столба вода была разложена на водород и кислород. Это сделали Карлайл и Николсон.

А спустя три года, в 1803 году, Василий Петров создал самый большой в мире столб. Он выдавал напряжение 1700 вольт и содержал более 4000 медных и цинковых кругов. Этот столб помог получить электрическую дугу, которая применяется в электросварке металлов.

После работ Петрова в России стали применять электрические запалы для взрывчатых веществ.

А спустя еще четыре года, в 1807 году, ученым по фамилии Дэви был открыт металлический калий.

Благодаря способности Вольтова столба создавать электрический ток продолжительное время – в течение нескольких часов, началось широкое применение электричества.

По истечении этого времени, на металлах появлялся окисел, препятствующий выработке электрического тока. Нужно было разбирать конструкцию и протирать металлы, избавляя их от этого окисла. А кусочки кожи необходимо было время от времени смачивать рассолом.

Сухой гальванический элемент — батарейка

Значительно позже открытия Вольта, во второй половине 1880-х годов, инженером из Германии Карлом Гасснером был создан сухой гальванический элемент.

Сухим элемент был назван потому, что в качестве электролита в нем использовалась не жидкость, а гелеобразный состав. Такие элементы можно наклонять и даже переворачивать, не боясь пролить электролит. Поэтому, они значительно удобнее жидкостных.

Внутри элемента происходят химические превращения. Эти превращения являются экзотермическими, так как протекают с выделением энергии. Затем внутренняя энергия источника переходит в электрическую.

К примеру, в современном сухом гальваническом элементе (рис. 11), цинк реагирует с хлоридом аммония и при этом получает отрицательный электрический заряд.

Рис. 11. Сухой гальванический элемент, в быту называемый батарейкой

Протекая, такие реакции вызывают расходование некоторых частей источника. Например, цинкового электрода.

Из-за этого, в гальванических элементах химические реакции будут необратимыми. Так как, спустя некоторое время, для нормального протекания химических превращений, не будет хватать ресурсов.

Когда скорость химических реакций замедляется, элемент перестает вырабатывать электрический ток. В таких случаях говорят, что элемент разрядился – «села батарейка».

Отработанные гальванические элементы нужно утилизировать. Это позволит использовать вновь некоторые их компоненты, а не загрязнять окружающую среду.

Мировая промышленность выпускает ассортимент стандартизированных элементов питания (рис. 12).

Рис. 12. Виды сухих гальванических элементов, выпускаемых промышленностью

Например, тип АА – пальчиковая батарейка, или ААА – тонкая пальчиковая. Так же, существуют типоразмеры, обозначаемые C D и N. Они имеют ЭДС 1,5 Вольта.

Существуют другие и типы, например, «квадратная» батарейка 3R12, имеющая ЭДС 4,5 Вольт и используемая в карманных фонариках. А, так же, небольшая батарейка вида pp3 с ЭДС 9 Вольт, часто называемая «Крона» или «Корунд».

Гальванические элементы на электрических схемах обозначают специальными значками.

Аккумуляторы и их виды

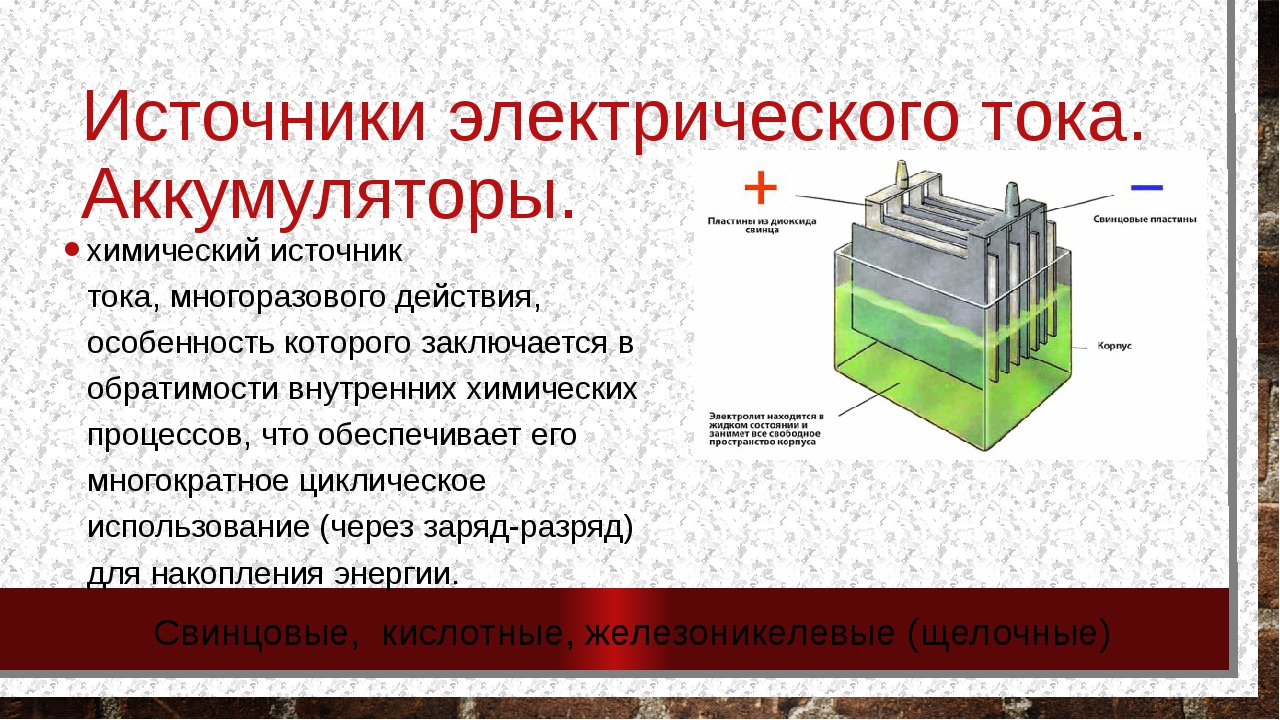

Устройство аккумулятора внешне напоминает устройство гальванического элемента. Присутствует корпус, в котором находятся две пластины из разных металлов. Одна служит положительным электродом, а другая – отрицательным. Эти пластины помещены в электролит (рис. 13).

Рис. 13. Пластины, помещенные в электролит, образуют аккумулятор

Однако, аккумуляторы, в отличие от гальванических элементов, являются многоразовыми устройствами.

Свое название они получили из-за того, что могут аккумулировать, то есть, накапливать электрическую энергию. А затем, отдавать накопленную энергию потребителям.

Химические реакции в аккумуляторах могут протекать в двух направлениях (зарядка — разрядка).

Перед использованием аккумулятор необходимо зарядить. Для этого используют специальные источники тока, которые называют зарядными устройствами. Они пропускают через аккумулятор ток зарядки.

Под воздействием этого тока в аккумуляторе протекают химические реакции, во время которых он накапливает электрические заряды. Один электрод заряжается положительно, а другой – отрицательно.

После, подключив к заряженному аккумулятору потребитель тока, можно использовать накопленную им энергию.

Называть аккумуляторы принято:
— по видам используемых жидкостей — кислотные, щелочные.
— либо по названию металлов, используемых в качестве электродов — свинцовые, железоникелевые, литиевые, и т. п.

В качестве пластин — электродов используют металлы: свинец, железо, литий, титан, кобальт, кадмий, никель, цинк, серебро, алюминий.

Существуют аккумуляторы с гелеобразным электролитом. Такие аккумуляторы можно наклонять в различные стороны, не боясь утечки электролита. Например, литий-полимерные батареи, используемые в мобильных телефонах.

Примечание: Чем больше геометрические размеры электродов источника, тем большую силу тока в полезной нагрузке он может обеспечить. Поэтому, аккумуляторы для автомобилей с ЭДС 12 и 24 Вольта, рассчитанные на большие токи нагрузки, имеют массу от 10 килограммов и большую.

Аналогия между источником тока и водяным насосом

Аналогию с потоком жидкости часто применяют по отношению к электрическому току.

Независимо от того, какой вид энергии превращается в электрическую, принцип работы источника тока чем-то напоминает работу водяного насоса. Различия в том, что источник тока перекачивает заряды, а не жидкость.

Рассмотрим замкнутый контур, состоящий из трубы и водяного насоса, который способен привести в движение воду, так, чтобы она начала циркулировать по трубе (рис. 14а).

Рис. 14. Аналогия между жидкостным насосом и источником электрического тока

Частицы воды будут двигаться и, ток воды будет циркулировать за счет разности давлений, которую будет создавать и поддерживать насос.

На рисунке 14 кружком с треугольником обозначен насос. Направление движения воды отмечено стрелкой. По левую сторону от насоса давление обозначено $\large P_{1}$, по правую сторону — $\large P_{2}$ (рис. 14а).

С помощью неравенства

\[\large P_{1} > P_{2}\]

отмечено, что давление слева от насоса будет больше давления справа.

Подобно движению частиц воды, заряды придут в движение и электрический ток будет циркулировать по замкнутой цепи за счет разности потенциалов, которую будет создавать включенная в эту цепь батарейка (рис. 14б) — источник тока.

Сила, перемещающая заряды во внешней цепи, появляется благодаря тому, что источник тока создает разность потенциалов на своих выводах и электрическое поле.

Слева и справа от источника отмечены потенциалы $\large \varphi_{1}$ и $\large \varphi_{2}$. При чем, потенциал слева от источника больше потенциала справа.

Это отмечено неравенством

\[\large \varphi_{1} > \varphi_{2}\]

Обратите внимание: источник тока (сторонние силы) заставляет двигаться электроны – отрицательно заряженные частицы, от точки с меньшим потенциалом, в точку с потенциалом большим, а электрический ток направлен в противоположную сторону — от «+» к «-».

Разность потенциалов так же называют электрическим напряжением.

\[\large \Delta \varphi = \varphi_{2} — \varphi_{1} = U \]

$\large \varphi \left( B \right) $ – потенциал, измеряется в Вольтах;

$\large U \left( B \right) $ – напряжение, измеряется в Вольтах;

Физика 8 класс. Источники электрического тока :: Класс!ная физика

Физика 8 класс. ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА

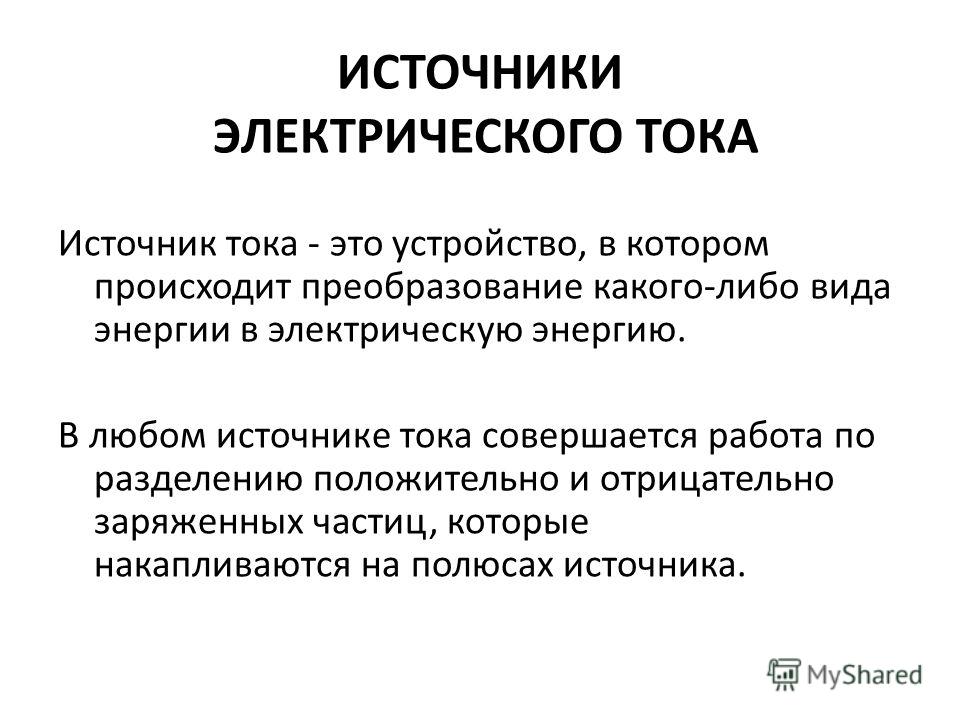

Источник тока — это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию.
В любом источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц, которые накапливаются на полюсах источника.

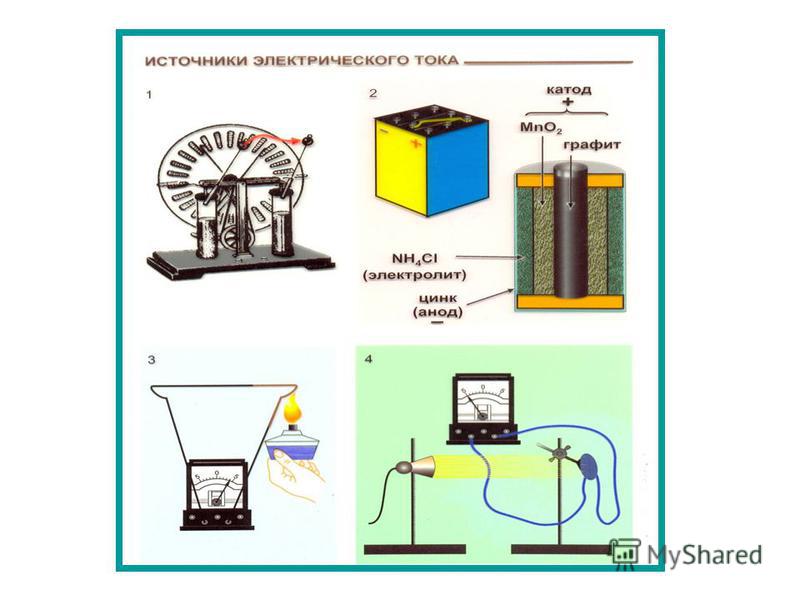

Существуют различные виды источников тока:

Механический источник тока

— механическая энергия преобразуется в электрическую энергию.

К ним относятся : электрофорная машина (диски машины приводятся во вращение в противоположных направлениях. В результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака), динамо-машина, генераторы.

Тепловой источник тока

— внутренняя энергия преобразуется в электрическую энергию.

Например, термоэлемент — две проволоки из разных металлов необходимо спаять с одного края, затем нагреть место спая, тогда между другими концами этих проволок появится напряжение.
Применяются в термодатчиках и на геотермальных электростанциях.

Световой источник тока

— энергия света преобразуется в электрическую энергию.

Например, фотоэлемент — при освещении некоторых полупроводников световая энергия превращается в электрическую. Из фотоэлементов составлены солнечные батареи.
Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.

Химический источник тока

— в результате химических реакций внутренняя энергия преобразуется в электрическую.

Например, гальванический элемент — в цинковый сосуд вставлен угольный стержень. Стержень помещен в полотняный мешочек, наполнен-ный смесью оксида марганца с углем. В элементе используют клейстер из муки на растворе нашатыря. При взаимодействии нашатыря с цинком, цинк приобретает отрицательный заряд, а угольный стержень — положительный заряд. Между заряженным стержнем и цинковым сосудом возникает электрическое поле. В таком источнике тока уголь является положительным электродом, а цинковый сосуд — отрицательным электродом.
Из нескольких гальванических элементов можно составить батарею.

Источники тока на основе гальванических элементов применяются в бытовых автономных электроприборах, источниках бесперебойного питания.
Аккумуляторы — в автомобилях, электромобилях, сотовых телефонах.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Условное обозначение источника тока на электрической схеме

или батареи, состоящей из нескольких источников

Устали? — Отдыхаем!

Химические источники тока. Виды и особенности. Устройство и работа

Химические источники тока (ХИТ) — эта тема имеет высокое практическое значение. Это кардиостимуляторы, электромобили, которые пытаются сохранить экологию, портативные устройства, включая фото и видеотехнику, компьютерную технику, навигаторы. За последние годы прогресс химических источников тока произошел большой, от известных свинцовых аккумуляторов, которые постепенно вытесняются литий-ионными, литий-полимерными и другими аккумуляторами.

В этой области борьба идет за мощность, емкость, которая позволяет максимально долго использовать источники тока. Дополнительным стимулом к их развитию является создание гибких источников тока. Научная составляющая в этой области лежит в плане разработки материалов для таких химических элементов.

Устройство и работа

Химические источники тока состоят из электродов и электролита, который находится в емкости. Электрод, на котором окисляется восстановитель, называется анодом. Электрод, на котором восстанавливается окислитель, называется катодом. В общем получается электрохимическая система.

Попутным результатом такой реакции стало возникновение тока. Восстановитель передает электроны на окислитель, который восстанавливается. Электролит, который находится между электродами, нужен для прохождения реакции. Если перемешать порошки различных двух металлов, то электричество не возникнет, энергия появится в виде теплоты. Электролит необходим для упорядочения процесса движения электронов. Электролит состоит обычно из раствора соли или расплавленного вещества.

Электроды имеют вид решеток или пластин из металла. При помещении их в раствор электролита получается разность потенциалов пластин. Анод отдает электроны, а катод их принимает. На поверхности возникают химические реакции. Когда цепь размыкается, то реакции прекращаются. Если реагенты закончились, то реакция также больше не идет. Если удалить один из электродов, то цепь размыкается.

Из чего состоят химические источники тока

В качестве окислителей применяются соли и кислородосодержащие кислоты, а также нитроорганические вещества, кислород. В качестве восстановителей применяются металлы, оксиды, углеводороды.

Электролит может состоять из:

Соли, щелочи и кислоты, растворенные в воде.
Соли в растворе, с возможностью электронной проводимости.
Расплавленные соли.
Твердые вещества с подвижным ионом.
Электролиты в виде матрицы. Это растворы жидкости, расплавы, которые находятся в порах электроносителя.
Электролиты с ионным обменом. Твердые вещества с закрепленными ионогенными группами, с одним знаком. С другим знаком ионы подвижны. Эта характеристика позволяет создать однополярную проводимость.

Гальванические элементы

Напряжение на ячейке составляет 0,5-4 вольта. В химических образцах источника применяют гальваническую батарею, которая состоит из элементов. Может использоваться параллельная схема нескольких элементов. При последовательной схеме в цепь включены одинаковые батареи. Они должны обладать одинаковыми свойствами, с одной конструкцией, технологией, типоразмером. Для схемы параллельного соединения подойдут элементы с различными свойствами.

Классы

Химические источники тока делятся по следующим свойствам:

Размерности.
Конструктивным особенностям.
Применяемым химическим веществам.
Источнику реакции.

Эти свойства создают эксплуатационные параметры источников, которые подходят для определенной области использования.

Деление на классы электрохимических источников основывается на отличии в способе действия устройства.

По этим свойствам их различают:

Первичные источники – для однократного применения. В них заключен определенный запас веществ, который будет израсходован при реакции. Когда произойдет разряд, ячейка исчерпывает свою способность к работе. Первичные источники, основанные на химических реакциях, называются элементами. Наиболее простой элемент – это батарейка типа АА.
Химические источники тока, которые имеют возможность перезаряжаться, называются аккумуляторами, это вторичные многоразовые элементы. Израсходованные химические элементы могут регенерироваться и снова накопить энергию, путем подключения к ним тока. Это называется зарядкой элементов. Такие элементы применяют длительное время, так как их легко зарядить. В процессе разряда вырабатывается электрический ток. К таким источникам можно причислить элементы питания различных видов приборов и устройств, таких как смартфоны, ноутбуки и т.д.
Тепловые химические источники тока – это приборы постоянного действия. В результате их работы постоянно поступает новая порция веществ и удаляется использованный продукт реакции.
В смешанных элементах находится запас реагента. Другой реагент поступает в устройство снаружи. Время действия устройства имеет зависимость от резерва первого вещества. Комбинированные элементы применяются в качестве аккумуляторов, когда имеется возможность регенерации их заряда через прохождение тока от внешнего питания.
Химические источники тока, которые могут возобновлять заряд, заряжаются разными способами. В них можно заменять израсходованные реагенты. Такие источники действуют не постоянно.

Свойства

Основные характеристики ХИТ можно перечислить в таком виде:

Разрядное напряжение. Это свойство имеет зависимость от определенной электрохимической системы. А также оказывает влияние процент концентрации электролита, температура, ток.
Мощность.
Разрядный ток, зависящий от сопротивления цепи.
Емкость, наибольшее количество энергии, которое источник выдает при общем разряде.
Запас энергии – наибольшая энергия, которая получена при полном разряде устройства.
Энергетические свойства и характеристики. Для батарей аккумуляторов это число циклов заряда и разряда, без уменьшения емкости и напряжения (ресурс).
Температурный интервал работы.
Сохраняемый срок – наибольший допускаемый период времени от изготовления до первого разряда элемента.
Время службы – наибольший допускаемый срок работы и хранения. Для элементов на топливе имеют значение сроки работы при постоянной и периодической работе.
Полная энергия, отданная за все время работы.
Механическая, вибрационная прочность.
Возможность функционирования в любом положении.
Надежная работа.
Простота в уходе.

Сахарная батарея

Чтобы произвести литий-ионные аккумуляторы в Японии закупают материалы в других странах. Это негативно сказывается на экономическом положении страны. Поэтому ученые ищут способы изготовления аккумуляторов из того сырья, которое имеется в наличии. Таким сырьем в Японии стал сахар. Аккумулятор на сахаре в Японии по свойствам имеет надежность и энергоемкость выше обычных аналогов, и стоимость его ниже.

Большой спрос на литий, который вызван резким распространением переносных аккумуляторов, озаботил производителей аккумуляторов, так как этот элемент добывается только в странах с политической нестабильностью. Это явилось вторым фактором поиска альтернативных материалов для недорогих аккумуляторов с высокой надежностью. Сахароза легко преобразуется в дешевый материал для анодного сырья в литий-ионных батареях.

Сахар нагревают в условиях вакуума под давлением до 1500 градусов. Он превращается в порошок, состоящий из углерода, который может повысить заряд на 20% больше аналогичных изделий. Это явилось первым шагом в разработке дешевых батарей. Пока такие виды батарей не составляют конкуренции современным аккумуляторам. Но ученые предполагают, что в будущем подобные разработки вытеснят дорогие изделия.

Требования

Конструктивные особенности химических источников тока должны создавать условия, которые способствовали бы максимальной эффективности химических реакций.

К таким условиям можно отнести:

Недопущение утечек тока.
Постоянная работа.
Герметичность.
Раздельное помещение реагентов.
Качественное контактирование электролита с электродами.
Хороший отвод тока из объекта химической реакции до наружного вывода с наименьшими потерями.

К химическим элементам предъявляются требования:

Повышенные значения свойств.
Максимальный диапазон температуры работы.
Наибольшее напряжение.
Минимальная себестоимость электричества.
Постоянное значение напряжения.
Хорошее сохранение заряда.
Безопасное функционирование.
Простое обслуживание, или ее отсутствие.
Долговременная работа.

Эксплуатация источников тока

Основное достоинство первичных элементов состоит в отсутствии надобности обслуживания. Перед работой нужно просто осмотреть их, определить срок годности. При включении в цепь нельзя путать полярность и допускать повреждения контактов. Сложные конструкции источников требуют особого ухода. Цель его заключается в удлинении срока службы до максимума.

Уход за аккумуляторами требует выполнения следующих мероприятий:

Обеспечение чистоты.
Контроль параметра напряжения отключенной цепи.
Обеспечение необходимого уровня электролита, доливки дистиллированной воды.
Проверка концентрации электролита ареометром.

При использовании батареек (гальванических элементов) нужно выполнять требования, которые относятся к применению электрических приборов.

Сфера использования

В современное время химические источники тока используются в:

Транспорте.
Переносных устройствах.
Космической технике.
Оборудовании научных исследований.
Медицинских приборах.

Применяются в бытовой сфере:

Батарейки (сухие).
Батареи аккумуляторов электроники.
Аккумуляторы на автомобилях.

Большое распространение нашли литиевые химические источники тока. Это обусловлено наличием у лития максимальной удельной энергии. Он отличается наиболее отрицательным потенциалом электрода из металлов. Батареи литий ионного типа опередили все другие источники по размеру значений удельной энергии. В настоящее время ученые разрабатывают различные усовершенствования литиевых аккумуляторов. Разработки ведутся в направлении получения конструкций корпуса сверхмалой толщины, которые будут использоваться для питания смартфонов и подобных им гаджетов, а также создание сверхмощных батарей аккумуляторов.

В последнее время серьезные работы ученых ведутся по изобретению и модернизации топливных батарей – устройств, которые создают электрическую энергию, за счет проведения химических реакций веществ, постоянно подающихся к электродам снаружи. Для окисления берут кислород, а в качестве топлива пытаются использовать водород. На основе таких батарей уже действуют некоторые опытные образцы на электростанциях.

Источник Э.Д.С. и источник тока

Источник ЭДС

Рисунок 1 — Обозначение на схемах источника ЭДС (слева) и реального источника напряжения (справа)

Источник ЭДС (идеальный источник напряжения) — двухполюсник, напряжение на зажимах которого постоянно (не зависит от тока в цепи). Напряжение может быть задано как константа, как функция времени, либо как внешнее управляющее воздействие.

В простейшем случае напряжение определено как константа, то есть напряжение источника ЭДС постоянно.

Реальные источники напряжения

Рисунок 2

Рисунок 3 — Нагрузочная характеристика

Идеальный источник напряжения (источник ЭДС) является физической абстракцией, то есть подобное устройство не может существовать. Если допустить существование такого устройства, то электрический ток I, протекающий через него, стремился бы к бесконечности при подключении нагрузки,сопротивление R_H которой стремится к нулю. Но при этом получается, что мощность источника ЭДС также стремится к бесконечности, так как . Но это невозможно, по той причине, что мощность любого источника энергии конечна.

В реальности, любой источник напряжения обладает внутренним сопротивлением r, которое имеет обратную зависимость от мощности источника. То есть, чем больше мощность, тем меньше сопротивление (при заданном неизменном напряжении источника) и наоборот. Наличие внутреннего сопротивления отличает реальный источник напряжения от идеального. Следует отметить, что внутреннее сопротивление — это исключительно конструктивное свойство источника энергии. Эквивалентная схема реального источника напряжения представляет собой последовательное включение источника ЭДС — Е(идеального источника напряжения) и внутреннего сопротивления — r.

На рисунке 3 приведены нагрузочные характеристики идеального источника напряжения (источника ЭДС) (синяя линия) и реального источника напряжения (красная линия).

где

— падение напряжения на внутреннем сопротивлении;

— падение напряжения на нагрузке.

При коротком замыкании () , то есть вся мощность источника энергии рассеивается на его внутреннем сопротивлении. В этом случае ток будет максимальным для данного источника ЭДС. Зная напряжение холостого хода и ток короткого замыкания, можно вычислить внутреннее сопротивление источника напряжения:

Рисунок 1 — схема с условным обозначением источника тока^[1]

Рисунок 2.1 — Обозначение на схемах источника тока

Рисунок 3 — Генератор тока типа токовое зеркало, собранный на биполярных транзисторах

Исто́чник то́ка (также генератор тока) — двухполюсник, который создаёт ток , не зависящий от сопротивления нагрузки, к которой он присоединён. В быту «источником тока» часто неточно называют любой источник электрического напряжения (батарею, генератор, розетку), но в строго физическом смысле это не так, более того, обычно используемые в быту источники напряжения по своим характеристикам гораздо ближе кисточнику ЭДС, чем к источнику тока.

На рисунке 1 представлена схема замещения биполярного транзистора, содержащая источник тока (с указанием S·U_бэ; стрелка в кружке указывает положительное направление тока источника тока), генерирующий ток S·U_бэ, т. е. ток, зависящий от напряжения на другом участке схемы.

Идеальный источник тока

Напряжение на клеммах идеального источника тока зависит только от сопротивления внешней цепи:

Мощность, отдаваемая источником тока в сеть, равна:

Так как для источника тока , напряжение и мощность, выделяемая им, неограниченно растут при росте сопротивления..

Реальный источник тока

Реальный источник тока, так же как и источник ЭДС, в линейном приближении может быть описан таким параметром, как внутреннее сопротивление . Отличие состоит в том, что чем больше внутреннее сопротивление, тем ближе источник тока к идеальному (источник ЭДС, наоборот, чем ближе к идеальному, тем меньше его внутреннее сопротивление). Реальный источник тока с внутренним сопротивлением эквивалентен реальному источнику ЭДС, имеющему внутреннее сопротивление и ЭДС .

Напряжение на клеммах реального источника тока равно:

Сила тока в цепи равна:

Мощность, отдаваемая реальным источником тока в сеть, равна:

Примеры

Источником тока является катушка индуктивности, по которой шёл ток от внешнего источника, в течение некоторого времени () после отключения источника. Этим объясняется искрение контактов при быстром отключении индуктивной нагрузки: стремление к сохранению тока при резком возрастании сопротивления (появление воздушного зазора) ведёт кпробою зазора .

Вторичная обмотка трансформатора тока, первичная обмотка которого последовательно включена в мощную линию переменного тока, может рассматриваться как почти идеальный источник тока, только не постоянного, а переменного. Поэтому размыкание вторичной цепи трансформатора тока недопустимо; вместо этого при необходимости перекоммутации в цепи вторичной обмотки без отключения линии эту обмотку предварительно шунтируют.

Применение

Реальные генераторы тока имеют различные ограничения (например по напряжению на его выходе), а также нелинейные зависимости от внешних условий. Например, реальные генераторы тока создают электрический ток только в некотором диапазоне напряжений, верхний порог которого зависит от напряжения питания источника. Таким образом, реальные источники тока имеют ограничения по нагрузке.

Источники тока широко используются в аналоговой схемотехнике, например, для питания измерительных мостов, для питания каскадов дифференциальных усилителей, в частностиоперационных усилителей.

Концепция генератора тока используется для представления реальных электронных компонентов в виде эквивалентных схем. Для описания активных элементов для них вводятся эквивалентные схемы, содержащие управляемые генераторы:

Источник тока, управляемый напряжением (сокращенно ИТУН)
Источник тока, управляемый током (сокращенно ИТУТ)

Источник тока: типы, принцип работы, особенности

Источник тока – элемент питания электрической цепи, обеспечивающий постоянное потребление, измеренное амперами, либо заданную форму закона изменения параметра. Так работают сварочные аппараты, каждой толщине металла соответствует номер (диаметр) электрода. Процесс обеспечен постоянным током. В противном случае начинается срыв дуги, происходят другие неприятные эффекты.

Отличие реального источника от идеального

Известно, мощность источника питания электрической цепи ограничена. В результате увеличение нагрузки вызывает изменение параметров. Общеизвестны скачки напряжения гаражных кооперативов, дач, прочих специфичных объектов. Подстанция выделяет ограниченный ресурс, потребление бывает немаленьким. В первую очередь, подразумеваются нагревательные приборы (воды), сварочные аппараты.

Таким образом, розетка выступает источником напряжения. Вольтаж сильно зависит от поведения потребителей. Замечено, утренние часы подстанции перегружают, соответствующим образом учитывается областями при тарификации. Что касается идеальных источников, подразумевается, параметры постоянные. До некоторых пор встретить подобное оборудование представлялось невозможным, современные технологии рамки ограничений сильно расширили.

Инвертор сварочный

Сварочный инвертор IWM 220 сохраняет работоспособность в диапазоне питающих напряжений 180 – 250 вольт, выдавая постоянное действующее значение тока на зажимы. Электронные блоки питания достигают столь высоких показателей путем гибкого регулирования режимов работы. Брать инверторы, принцип действия основан на выпрямлении, фильтрации напряжения 220 вольт, последующей нарезкой пачками импульсов. Варьированием скважности посылок, длиной достигается изменение тока.

Измерительный датчик Холла влияет, напрямую или опосредованно, на напряжение смещения силового ключа. Возможны другие, процессорные, схемы управления выходными параметрами приборов. В последнем случае заботы забирает процессор, несущий соответствующую программу, заложенную в память цифровым кодом.

Для сварки используются переменный и постоянный токи, для черных и цветных металлов. Важно понимать: источник способен поддерживать любой закон изменения параметров. Это признаётся отличительной особенностью, предназначением. Обеспечивает правильное функционирование потребителей.

Работа источника тока

Требования к факторам питания

В учебниках физики приводятся в качестве примеров источников тока:

Батарейки.
Аккумуляторы.

Несложно заметить, сплошь гальванические источники питания химического принципа действия. Автоводитель знает: аккумулятор бессилен выдать постоянный ток, напряжение. Мощность ограничена скоростью протекания химических реакций на пластинах, обкладках. В результате параметры не остаются постоянными.

Лучший пример источника питания тока, напряжения – инвертор. Электроника гибко изменяет параметры устройства, добиваясь достижения нужного эффекта. На выходе переменные, постоянные напряжения, токи. В зависимости от возникающих потребностей. В персональном компьютере уйма питающих напряжений: для жестких дисков, процессора, DVD-приводов. 5, 12, 3,3 В. У каждого предназначение, несколько предназначений.

Протекание тока в цепи

Таким образом, потребитель определяет, нужен постоянный ток, либо требуется напряжение, сформированное по определенному закону. Если брать сварку, скорость протекания через плазму зарядов определяет рабочую температуру процесса, напрямую предопределяет условия существования дуги, глубину плавления металла. Технологи давно просчитали условия, определили экспериментально, руководство сварочного аппарата пишет следующее:

толщина листа – 3 мм;
диаметр электрода – 3,2 мм;
рабочий ток процесса 100 – 140 А.

Сварщик молниеносно выставляет указанные параметры на корпусе IWM 220, берет электрод нужного диаметра, обжимает ухватом, заводит второй выход на землю. Потом надевает маску, начинает легонько постукивать детали, получая искру. Не слишком обеспокоен результатами труда, отраслевое пособие промышленности сообщает, с какой скоростью двигаться вдоль шва, под каким углом наблюдать результат процесса. Сварщик твердо знает, чего делать не нужно. Чтобы удостовериться, специальная комиссия по результатам тестов (выполнение определенных швов) присваивает рабочему разряд (ощутимо влияет на спектр полномочий, заработную плату).

Итак, род тока определяют потребности идущего процесса. В большинстве случаев требуется напряжение, часто приборы первоначально требовали постоянства тока. Прежде это обогреватели различного толка, основывающие принцип действия законом Джоуля-Ленца. Мощность, преобразующаяся в тепло, определяется размером сопротивления, протекающим током.

В бытовых целях удобнее поддерживать напряжение. Помимо обогревателей имеется множество других приборов. Прежде всего электроника. Напряжение на активном сопротивлении проводника линейно зависит от тока. Нет разницы, что поддерживать постоянным. Отчего тогда при сварочном процессе приходится стабилизировать.

Рука сварщика неспособна двигаться с достаточной твердостью, флуктуации воздуха постоянно меняют длину дуги. Имеются другие помехи. Напряжение на участке непостоянно. Следовательно, ток менялся бы (согласно закону Ома). Недопустимо по причинам описанным выше: изменится температура, технологический процесс пойдет неправильным путем. Приходится поддерживать постоянным ток, не напряжение.

Как практики получают ток заданной формы

Исторически первыми открыты гальванические источники тока. Произошло в 1800 году. Гением, подарившим человечеству первый источник питания, является Алессандро Вольта. Последовала плеяда открытий. Первым измерителем стал гальванометр – прибор, регистрирующий силу электрического тока. Принцип действия новинки, представленной миру Швейггером, основывался на взаимодействии магнитных полей проводника, стрелки компаса.

Вопрос важен по простой причине, для поддержания нужного закона тока нужно измерить физическую величину. Первые гальванометры оценивали параметр по силе магнитного поля, создаваемого проводником. В дальнейшем заложило основу действия первых тестеров. Как работает современное оборудование?

В зарядных устройствах поддерживается постоянным напряжение. Ток измеряется с целью оценки полноты наполненности батареи. Благодаря продуманному подходу, телефон способен сигнализировать мнемонически о ходе процесса. Когда батарея полна, полоса зарядки полностью закрашивается (первые сотовые телефоны), либо исчезает (на многих смартфонах в выключенном состоянии). Ход процесса регистрируется датчиком Холла: только исчезают импульсы, считается, устройство не нуждается в дальнейшей подзарядке.

На основе указанного эффекта первое время было возможным регистрировать наличие/отсутствие тока. С развитием науки, техники появились преобразователи на основе соединений индия, отличающиеся неплохими метрологическими качествами. По величине выходного напряжения способные оценивать параметры тока. Современные аналого-цифровые преобразователи измерения позволят перевести разницу потенциалов в цифры, понятные процессору. Последний выполняет необходимые операции по управлению устройством, способствуя получению тока заданной формы.

Инвертор действует схожим образом. Последовательности импульсов, нарезаемые ключом, проходят малогабаритный параметр в неизменном виде (форма графика), с измененными характеристиками. Остается только измерить нужные величины, произвести интегрирование на некотором участке. В результате современный сварочный аппарат по определению защищен против залипания: при резком возрастании тока питания отключается. Имеются у инверторов некоторые другие полезные качества, обеспечиваемые электроникой. Вот почему сварщикам нравятся аппараты.

В мощных цепях ток контролируется трансформаторами. Датчики Холла с десятками, сотнями амперов не работают напрямую. Типичный лимит составляет десятки мА. Используется принцип, схожий с имеющим место быть в цифровых мультиметрах: из потока движущихся по электрической цепи зарядов вычленяется некоторая малая часть. Далее пропорцией оценивается полная величина. Трансформаторы тока действуют аналогичным образом. Не имея первичной обмотки, путем электромагнитной индукции передают малую часть энергии поля измерительному средству (например, счетчику, аппаратуре контроля).

Отличительные особенности

Из сказанного понимаем следующее:

Физика под источником тока понимает агрегат, формирующий на выходе постоянный параметр. Практика часто предъявляет иные требования. Хотя чаще ток требуется постоянный.
На схемах источник тока обозначают по-другому, нежели источник ЭДС. Круг с двумя галками. Иногда рядом стоит латинская литера I. Сие помогает решать согласно уравнениям Кирхгофа задачи нахождения условий элементов электрической цепи.
Форма закона генерируемого тока определяется нуждами потребителя. Большинство бытовых приборов питается напряжением. Постоянство тока, особая форма не нужны, даже приносят вред. Мясорубка при заклинивании вала костью требует больше энергии. На это настроена регулирующая и защитная электроника.
Мощность, отдаваемая идеальным источником, растет пропорционально активному сопротивлению нагрузки. В реальности видим некий лимит, выше которого параметры начнут отличаться от заданных.

Проще говоря, исторически с точки зрения практики удобнее постоянным поддерживать напряжение, не ток. Термин, рассматриваемый разделом, вызывает много затруднений у людей посторонних, далеких электронике, вполне сведущих в технике. Итак, источник тока – отвечает за поддержание нужной формы тока. Чаще требуется постоянный.

Величина тока послужит целям регулирования. Искрение коллекторного двигателя сопровождается возрастанием нагрузки. Растет потребляемый ток, цепи контроля повышают напряжение на обмотках с целью преодолеть возникший «кризис». Приводит к необходимости контроля величины тока. В мясорубках задачу решает цепь обратной связи, формирующая угол отсечки ключом входного напряжения.

Пытаясь сохранить постоянной разность потенциалов, приборы варьируют потребление тока. В результате запрашиваемая от подстанции мощность меняется, эффект приводит к проседанию вольтажа. Визуально наблюдаем медленным миганием лампочек накала (энергосберегающие несут в цоколе драйвер для поддержания постоянства напряжения). Аналогичным образом устройства показали бы проседание тока при неизменном напряжении.

Типы источников тока

Источниками электрического тока называют приборы, превращающие в электрическую энергию другие виды энергии, источники делятся на два класса: химические и физические.

Химические источники тока преобразуют химическую энергию в электрическую. Они состоят из одного источника или множества первичных или вторичных источников тока, объединенных в батарею. Превращение химической энергии в электрическую энергию выполняется в них непосредственно, без участия других видов энергий. Химические источники тока имеют разную степень многократного использования. В зависимости от возобновляемости введено разделение на два типа.

Первичные источники – батарейки. Их невозможно использовать повторно из-за необратимости химических реакций протекающих во время работы.
Вторичные источники – аккумуляторы. Перед использованием они заряжаются специальными приборами. Накопленный заряд транспортируется вместе с аккумуляторами. Во время эксплуатации аккумуляторов химическая энергия веществ, образовавшихся в процессе зарядки, преобразуется в электрическую энергию. После окончания заряда аккумулятора возможна регенерация веществ, необходимых для его работы путем зарядки.
Топливные элементы – аналогичны батарейкам, но для прохождения химической реакции вещества поступают в них снаружи, а продукты реакции удаляются, что дает возможность элементам эффективно работать долгое время.
Полутопливные элементы содержат одно из реагирующих веществ, второе при функционировании все время поступает в элемент. Срок службы установлен запасом не возобновляемого вещества. Если возможна регенерация не возобновляемого вещества путем зарядки, то полутопливный элемент восстанавливает работоспособность как аккумулятор.
Возобновляемые элементы – механически или химически перезаряжаемые элементы. В них предусмотрена возможность замены после окончания разряда израсходованных веществ. В отличие от топливных эти элементы работают с периодическим возобновлением реагентов.
Следует учитывать некоторую условность разделения на аккумуляторы и батарейки. Свойства аккумуляторов проявляются у щелочных батареек, их можно реанимировать при степени разряда 24-40 %. Некоторые аккумуляторы, как и батарейки, используются один раз.
По типу используемого электролита химические источники тока делятся на: cолевые, щелочные, кислотные.
Физические источники тока преобразуют механическую, световую, тепловую, ядерную и другие виды энергии кроме химической в электрическую.

Источником тока принято называть множество приборов питания: батарейки, электрогенераторы, лабораторные блоки питания, источники питания системных блоков персональных компьютеров и многие другие. Перечисленные источники питания характеризуются выходным напряжением. Выбирая батарейку или блок питания, мы, прежде всего, ориентируемся на рабочее выходное напряжение, которое обязан поддерживать источник в пределах небольшого отклонения. Электрический ток изменяется в зависимости от сопротивления нагрузки в широких пределах, на некоторых источниках электроэнергии указан максимально возможный ток, который может отдать источник в нагрузку в зависимости от его мощности. Если основной параметр для выбора источника питания напряжение, то почему батарейки называются источниками тока, ведь правильнее их было бы называть источниками напряжения? Так сложилось исторически, принято называть источники питания источниками тока.
На этом путаница не заканчивается. В электротехнике существуют четко обозначенные понятия источник тока и источник напряжения. Учитывая все это, нам приходится иметь дело с терминологией сложившейся исторически и терминологией принятой в электротехнике, подкрепленной четкими определениями.
Идеальный источник напряжения обладает бесконечно малым внутренним сопротивлением, что дает возможность ему поддерживать напряжение на подключенной нагрузке, не зависимо от сопротивления нагрузки. Батарейки, аккумуляторы, источники питания компьютеров все это реальные источники напряжения. При подключении нагрузки соответствующей области применения, например для батарейки фонарика это небольшая лампа накаливания, напряжение уменьшается на незначительную величину, так как мы имеем дело с реальным, а не идеальным источником напряжения, внутренне сопротивление источника не равно нулю, но имеет очень малую величину.
А что же такое источник тока с точки зрения электроники и электротехники? Идеальный источник тока обладает бесконечно большим внутренним сопротивлением и способен поддерживать на нагрузке постоянный ток независимо от сопротивления нагрузки. При изменении сопротивления нагрузки изменяется напряжение на клеммах источника тока. Реальный источник тока это специальный электронный прибор, электрическая схема которого поддерживает стабильный ток в нагрузке независимо от сопротивления нагрузки. Такие приборы применяются мало, но в некоторых случаях они не заменимы. Наиболее часто источники стабильного тока применяются при зарядке аккумуляторов. Для правильной зарядки аккумуляторов их необходимо заряжать стабильным током, соответствующим паспортным данным. Интересное и очень ценное свойство источника стабильного тока – при замыкании выходных клемм не происходит выхода из строя прибора, так как ток остается стабильным, даже если сопротивление нагрузки около нуля. Это свойство лежит в основе источника стабильного тока, а не обеспечивается различными электронными защитами как у источников напряжения.

Источник тока — это… Что такое Источник тока?

Рисунок 1 — схема с условным обозначением источника тока^[1] Рисунок 2.1 — Обозначение на схемах источника тока

Исто́чник то́ка (также генератор тока) — двухполюсник, который создаёт ток , не зависящий от сопротивления нагрузки, к которой он присоединён. В быту «источником тока» часто неточно называют любой источник электрического напряжения (батарею, генератор, розетку), но в строго физическом смысле это не так, более того, обычно используемые в быту источники напряжения по своим характеристикам гораздо ближе к источнику ЭДС, чем к источнику тока.

На рисунке 1 представлена схема замещения триполярного транзистора, содержащая источник тока (с указанием S·U_бэ; стрелка в кружке указывает положительное направление тока источника тока), генерирующий ток S·U_бэ, т. е. ток, зависящий от напряжения на другом участке схемы.

Свойства

Идеальный источник тока

Напряжение на клеммах идеального источника тока зависит только от сопротивления внешней цепи:

Мощность, отдаваемая источником тока в сеть, равна:

Так как для источника тока , напряжение и мощность, выделяемая им, неограниченно растут при росте сопротивления.

Реальный источник тока

Реальный источник тока, так же как и источник ЭДС, в линейном приближении может быть описан таким параметром, как внутреннее сопротивление . Отличие состоит в том, что чем больше внутреннее сопротивление, тем ближе источник тока к идеальному (источник ЭДС, наоборот, тем ближе к идеальному, чем меньше его внутреннее сопротивление). Реальный источник тока с внутренним сопротивлением эквивалентен реальному источнику ЭДС, имеющему внутреннее сопротивление и ЭДС .

Напряжение на клеммах реального источника тока равно:

Сила тока в цепи равна:

Мощность, отдаваемая реальным источником тока в сеть, равна:

Примеры

Применение

Источник тока, управляемый напряжением (сокращенно ИТУН)
Источник тока, управляемый током (сокращенно ИТУТ)

Примечания

См. также

Литература

Бессонов Л.А. Теоретические основы электротехники. Электрические цепи. — М.: Гардарики, 2002. — 638 с. — ISBN 5-8297-0026-3

Пример источника напряжения и тока, свойства, разница

Эй, в этой статье мы поговорим об источнике тока и источнике напряжения. Источники напряжения и тока — это источники электрической энергии, приводящие в действие электрическую нагрузку. Источники электрической энергии — это активные устройства, и они могут быть зависимыми или независимыми. Итак, здесь мы обсудим пример источника тока и напряжения, свойства, типы и разницу между ними. Помните, что концепции источников напряжения и тока отличаются как с практической, так и с идеальной точек зрения.Хотя в реальном мире нет идеальных источников, но мы должны обсудить это для лучшего понимания.

Что такое источник напряжения?

Идеальный источник напряжения — это источник электроэнергии, который всегда обеспечивает или поддерживает постоянный уровень напряжения независимо от подаваемого им тока. Хотя идеального источника не существует, и практические источники напряжения никогда не поддерживают точно постоянный уровень напряжения. В идеальном источнике напряжения нет концепции короткого замыкания.Поскольку в случае короткого замыкания напряжение на источнике напряжения будет равно нулю, что не соответствует определению идеального источника напряжения.

Могут быть разные типы источников напряжения, такие как — идеальные источники напряжения, практические источники напряжения, зависимые источники напряжения, независимые источники напряжения, контролируемые источники напряжения.

Свойства источника напряжения

1. Идеальный источник напряжения всегда обеспечивает постоянное напряжение независимо от тока, потребляемого им.

2. Идеальное напряжение имеет нулевое внутреннее сопротивление, но в реальном мире нет идеального источника напряжения, поэтому практический источник напряжения имеет некоторое сопротивление, но оно очень низкое по сравнению с сопротивлением нагрузки.

3. В практическом источнике напряжения напряжение на клеммах всегда ниже фактического напряжения, генерируемого источником из-за его внутреннего сопротивления.

4. На практике уровень напряжения источника напряжения изменяется вместе с подаваемым им током.

5. Поскольку источник напряжения всегда обеспечивает постоянное напряжение, ток, потребляемый от источника, зависит от внешней цепи или нагрузки, и любое количество тока может потребляться от источника напряжения.

6. Падение напряжения зависит от тока, потребляемого нагрузкой, и сопротивления нагрузки или сопротивления компонентов цепи.

Пример источника напряжения

Некоторые примеры источника напряжения : аккумулятор (источник постоянного тока), генератор переменного тока (источник переменного тока), генератор постоянного тока (источник постоянного тока)

Что такое источник тока?

Источник тока — это источник электрической энергии, который всегда имеет постоянный ток, независимо от напряжения на нем или без изменения уровня напряжения.Здесь также доступна практичная и идеальная концепция, такая как источник напряжения. Идеальный источник тока иметь бесконечное внутреннее сопротивление, гайка практически не возможна. Практический источник тока имеет очень высокое внутреннее сопротивление, но оно конечно. Источник тока всегда находится в замкнутой цепи только потому, что, если цепь разомкнута, ток не будет течь или ток будет равен нулю.

Источники тока также могут быть разных типов, например — Зависимые источники тока, Независимые источники тока, Практические источники тока, Идеальные источники тока

Свойства источника тока

1. Идеальный источник тока имеет бесконечное внутреннее сопротивление, а практичный источник тока имеет очень высокое внутреннее сопротивление.

2. Источник тока является двойным по отношению к источнику напряжения.

3. Напряжение на источнике тока зависит от внешней цепи и нагрузки.

4. Поскольку источник тока всегда обеспечивает постоянный ток, падение напряжения или потребляемая мощность зависят от сопротивления нагрузки и компонентов схемы.

Примеры источников тока

На самом деле надежных источников тока нет. Источник тока можно сделать, включив последовательно с источником напряжения очень высокое сопротивление. Примеры источников тока : Вторичный ток в трансформаторе тока, солнечные панели, полупроводниковые приборы и т. Д.

Разница между источником напряжения и источником тока

Источник напряжения	Источник тока
Всегда обеспечивает постоянное напряжение независимо от силы тока	Всегда обеспечивает постоянный ток независимо от напряжения
Имеет ноль или очень низкое внутреннее сопротивление	Имеет бесконечное или очень высокое внутреннее сопротивление
Напряжение падение зависит от сопротивления нагрузки и силы тока	Напряжение падение зависит от сопротивления нагрузки
Нагрузка сопротивление всегда выше внутреннего сопротивления	Нагрузка сопротивление всегда ниже внутреннего сопротивления

Читайте также:

Спасибо, что посетили сайт.продолжайте посещать для получения дополнительных обновлений.

Что такое текущий источник?

Прочитав ваши комментарии, я дам несколько иной ответ на этот вопрос.

Что такое текущий источник? Ничего особенного, или, проще говоря, это просто математическая модель. Тот, который вы описываете, не существует, как не существует источника напряжения.

Я думаю, что основная проблема здесь связана с этим утверждением: , например, батарея, у которой есть постоянная разность потенциалов на концах, независимо от изменений в цепи, к которой она подключена. , что неверно.Это поведение идеальной батареи, которая реальна как идеальный источник тока и как идеальный источник тока не существует. На выход (и внутреннее состояние) каждой реальной батареи влияет схема, к которой она подключена.

Так зачем нам источники напряжения и тока? Идея состоит в том, что работа инженера состоит в том, чтобы сконструировать устройство, которое делает что-то довольно хорошо и, как выясняется, для полного понимания того, как каждый компонент, используемый в устройстве, не нужен.Вот почему у нас есть такие вещи, как идеальные источники тока и напряжения.

Вернемся еще раз к примеру с батареей. Вот простой эксперимент, который я провел с литий-полимерным аккумулятором, который у меня есть: сначала я полностью зарядил аккумулятор. Поскольку это двухэлементная батарея, ее напряжение при полной зарядке составляло 8,4 В, хотя ее номинальное напряжение составляет 7,4 В. Затем я подключил к батарее резистор \ $ 100 \ mbox {} k \ Omega \ $. Его напряжение осталось 8,4 В, и из этого я мог бы сделать вывод, что батарея действительно является идеальным источником напряжения, так как я подключил к ней нагрузку, но ее напряжение не изменилось.Затем я взял электродвигатель, который у меня есть, подключил его к батарее и снова измерил напряжение батареи. На этот раз оно составило 8,2 В. Очевидно, что двигатель повлиял на батарею, и она больше не является идеальным источником напряжения, хотя это та же батарея, что и раньше. Итак, я отключил двигатель и снова подключил резистор, и снова напряжение на батарее было 8,4 В.

Так что здесь происходит? Аккумулятор — идеальный источник напряжения или нет? Мы знаем, что это не потому, что я сказал об этом в начале ответа, но здесь я объясню, почему иногда кажется, что это так, а иногда кажется, что это не так.Как я уже сказал, источник напряжения — это математическая модель. Когда внешняя цепь не оказывает большого влияния на работу батареи, я могу ее использовать, а когда внешняя цепь действительно оказывает большое влияние на батарею, я не могу ее использовать. Итак, мы используем простую модель для представления поведения реальной схемы. Другая модель — использовать идеальный источник напряжения с последовательно включенным резистором на выходе. Когда я подключаю внешнюю нагрузку к этой цепи, некоторое напряжение на внутреннем резисторе будет падать, и внешний резистор будет видеть более низкое напряжение на выходе.Это позволяет мне снова использовать идеальный источник напряжения для представления батареи, и, поскольку я использую внутренний резистор вместе с идеальным источником напряжения, выходной сигнал будет более точно отражать поведение реальной батареи. Если мне нужна более высокая точность, я могу решить использовать более сложную модель и получить более точные результаты.

Важным моментом в электротехнике является изучение того, когда использовать правильную модель для представления чрезвычайно сложного компонента реальной схемы (и даже скромный резистор при детальном анализе является шедевром современной науки).Но для этого мы начинаем с простых схем, чтобы понять, как на самом деле работают простейшие математические модели.

Когда мы начинаем анализ более сложных компонентов схемы, таких как, например, транзистор или диод, мы разбиваем их на простую схему, состоящую из таких элементов, как резисторы и идеальные источники тока и напряжения. Это позволит нам упростить поведение более сложного компонента и избежать подробного анализа того, как он работает, если для наших нужд достаточно простой модели.

Полностью такая же история работает с источниками тока, но я решил не рассказывать ее здесь, поскольку, как вы можете видеть из других ответов, схемы, которые можно смоделировать как идеальные источники тока, слишком сложны для понимания на данном этапе.

Итак, подведем итоги: не существует реальных объектов, которые можно было бы использовать для представления идеальных источников напряжения и тока, но есть некоторые объекты, которые могут быть (в некоторых случаях довольно точно) представлены идеальными источниками напряжения и тока.Лучшее, что вы можете сделать сейчас, — это правильно запомнить определения идеальных источников напряжения и тока и не путать их с реальными объектами. Таким образом, вы не удивитесь, если батарея не обеспечивает свое номинальное напряжение или если цепь, обозначенная как идеальный источник тока, в какой-то момент начнет дымиться, хотя она должна быть полностью невосприимчивой к внешним изменениям в цепи.

В качестве примечания рассмотрим, что происходит с идеальным источником напряжения, когда его выходы закорочены, и что происходит с идеальным источником тока, когда его выходы разомкнуты? И что происходит, когда вы закорачиваете батарею, и почему все батареи имеют предупреждение о том, что выходные контакты не должны закорачиваться?

Источник напряжения

и источник тока — идеальный вариант vs.Практическая

Источник — это устройство, преобразующее механическую, химическую, тепловую или другую форму энергии в электрическую. Типы источников, доступных в электрической сети, — это источник напряжения и источник тока . Источник напряжения используется для подачи напряжения на нагрузку, а источник тока используется для подачи тока.

Источник напряжения

Источник напряжения — это устройство, которое обеспечивает постоянное напряжение для нагрузки в любой момент времени и не зависит от тока, потребляемого от него.Этот тип источника известен как идеальный источник напряжения. Практически невозможно сделать идеальный источник напряжения. У него нулевое внутреннее сопротивление. Обозначается этим символом.

Обозначение источника напряжения

Идеальный источник напряжения

График представляет изменение напряжения источника напряжения во времени. Он постоянен в любой момент времени.

Источники напряжения с некоторым внутренним сопротивлением известны как практические источники напряжения.Из-за этого внутреннего сопротивления происходит падение напряжения. Если внутреннее сопротивление велико, на нагрузку будет подаваться меньшее напряжение, а если внутреннее сопротивление меньше, источник напряжения будет ближе к идеальному источнику напряжения. Таким образом, практический источник напряжения обозначается последовательным сопротивлением, которое представляет внутреннее сопротивление источника.

Практический источник напряжения

График отображает напряжение источника напряжения в зависимости от времени. Это непостоянно, но с течением времени продолжает уменьшаться.

Источник тока

Источник тока — это устройство, которое обеспечивает постоянный ток для нагрузки в любое время и не зависит от напряжения, подаваемого в цепь. Этот тип тока известен как идеальный источник тока; практически идеального источника тока также нет. У него бесконечное сопротивление. Обозначается этим символом.

Символ источника тока

Идеальный источник тока

График представляет изменение тока источника тока во времени.Он постоянен в любой момент времени.

Почему идеальный источник тока имеет бесконечное сопротивление?

Источник тока используется для питания нагрузки, так что нагрузка включается. Мы стараемся подавать на нагрузку 100% мощности. Для этого мы подключаем некоторое сопротивление для передачи 100% мощности на нагрузку, потому что ток всегда идет по пути наименьшего сопротивления. Итак, чтобы ток пошел по пути наименьшего сопротивления, мы должны подключить сопротивление выше нагрузки. Вот почему у нас есть идеальный источник тока с бесконечным внутренним сопротивлением.Это бесконечное сопротивление не повлияет на источники напряжения в цепи.

Практический источник тока

На практике источники тока не имеют бесконечного сопротивления, но имеют конечное внутреннее сопротивление. Таким образом, ток, подаваемый практическим источником тока, непостоянен и также в некоторой степени зависит от напряжения на нем.

Практический источник тока представляет собой идеальный источник тока, подключенный параллельно с сопротивлением.

Практический источник тока

График представляет ток источника тока в зависимости от времени.Это непостоянно, но со временем продолжает уменьшаться.

Примеры источников тока и напряжения

Примерами источников тока являются солнечные элементы, транзисторы, а примерами некоторых источников напряжения являются батареи и генераторы переменного тока.

Речь шла об идеальных и практичных источниках энергии. Идеальные источники очень полезны для теоретических расчетов, но поскольку идеальные источники практически невозможны, в практических схемах используются только практические источники.Батареи, которые мы используем, являются практическим источником энергии, а напряжение и ток уменьшаются по мере их использования. Таким образом, оба они полезны для нас по-своему.

Источники тока — Electronics-Lab.com

Введение

Продолжая руководство по источникам напряжения, мы представляем в этой статье источники тока , которые являются вторым типом электрических источников, которые мы рассмотрим.

Аналогично тому, что было сделано для источников напряжения, мы сначала представим концепцию идеальных источников тока , где обсуждаются их особенности и характеристики.

В реальных схемах, однако, идеальные источники тока не могут быть найдены, поскольку в этой модели появляются некоторые парадоксы и невозможности. Мы выделяем эти практические источники как реальных источников тока , и мы увидим, в чем их отличия от идеальной модели. Правила соединения между двумя или несколькими источниками тока также обсуждаются далее в том же разделе.

Наконец, последний раздел описывает зависимых источников тока , которые являются источниками тока, управляемыми напряжением или током.

Презентация

Идеальный источник тока — это устройство, которое может подавать постоянное и стабильное значение тока независимо от напряжения, которое должно подаваться на конкретную выходную нагрузку. Идеальные источники тока представлены двойным кружком или стрелкой внутри круга, например, как показано на Рис. 1 ниже:

Рис.1: Идеальный источник тока, питающий нагрузку с полным сопротивлением Z (слева) и связанной с ним вольт-амперной характеристикой (справа)

Характеристика идеального источника тока иногда представлена как I = f (V), как в приведенном выше представлении на рисунке 1 . Строго математически говоря, является не функцией, а распределением.

Источники реального тока

Внутренние потери мощности, которые имеют место в источнике тока, можно моделировать с помощью резистора (R _S), подключенного параллельно. ВАХ больше не плоская, но, например, для источников напряжения, скорректирована с наклоном значения -1 / R _s, как показано на Рисунок 2 :

Рис 2: Реальный источник тока, питающий нагрузку с полным сопротивлением Z (слева) и связанной с ним вольт-амперной характеристикой (справа)

. Можно отметить, что идеальный источник тока эквивалентен реальному источнику, сопротивление которого R _S стремится к + ∞ (разомкнутая цепь).

Правила подключения

В этом подразделе мы подчеркиваем тот факт, что необходимо учитывать некоторые правила подключения при интеграции источников тока в цепь.

Прежде всего, нельзя размещать клеммы источника тока в разомкнутой цепи:

рис. 3: Источник тока в разомкнутой цепи, запрещенное соединение

Сопротивление разомкнутой цепи равно + ∞, когда источник обеспечивает ток, не равный нулю, величина напряжения стремится к + ∞, что невозможно.На практике напряжение будет увеличиваться до значения пробоя , заставляя воздух / вакуум между выводами источника становиться проводящим. Это явление часто приводит к разрушению источника или хотя бы одного из его компонентов.

Кроме того, запрещено последовательное соединение двух или нескольких источников тока, даже если оба источника выдают одинаковое значение тока.

рис 4: Источники тока в последовательной конфигурации, запрещенное соединение

Причина, по которой этот тип подключения не разрешен, заключается в том, что невозможно предсказать эквивалентную схему: будут ли добавлены источники, или только одна будет эффективно работать?

Ток в ветви цепи может принимать только одно значение, не может быть наложения множества токов.

Наконец, параллельное соединение источников тока абсолютно разрешено и рекомендуется для получения более высокого выходного тока:

рис. 5: Источники тока в параллельной конфигурации, разрешенное соединение

Как показано на второй схеме в , рис. 5 , значения также можно вычесть, если один из источников ориентирован в противоположном направлении.

В параллельной конфигурации выходной ток представляет собой алгебраическую сумму источников тока, участвующих в процессе питания.

Зависимые источники

В предыдущих разделах, был представлен независимый источник тока , и их значение фиксировано и зависит только от конструкции источника.

Текущее значение зависимых источников тока можно настроить с помощью внешнего параметра. Существует два типа зависимых источников тока: Источники тока с управляемым напряжением (VCCS) и Источники тока с регулируемым током (CCCS) . На принципиальной схеме источники, зависящие от тока, обозначены стрелкой (в направлении тока), окруженной ромбовидным узором:

рис. 6: VCCS (слева) и CCCS (справа)

Источник тока, управляемый напряжением

Для этого типа зависимого источника тока характер входа (напряжения) отличается от выхода (тока), коэффициент связи обозначен как σ = 1 / R и представляет собой проводимость в Сименсе (S) или Ω ^-1.

Мы проиллюстрируем, как может выглядеть простая схема, содержащая VCCS, на рис. 7 и покажем, как вычислить ее вход.

Рис. 7: Схема VCCS

Поскольку источник напряжения V ₁ питает делитель напряжения 1 кОм / 1 кОм, вход VCCS определяется выражением V _IN = V ₁/2 = 5 В. Поскольку коэффициент усиления VCCS составляет 0,2 S, выходной ток зависимого источника I _S = 0,2 × V _IN = 1 A . Выходное напряжение просто вычисляется путем применения закона Ома к резистору R ₃, мы получаем В _S = I _S × R ₃ = 200 В .

Примером VCCS является усилитель MOSFET, который представляет собой транзистор на основе влияния напряжения:

Рис. 8: Пример VCCS, MOSFET обеспечивает выходную нагрузку R _L

В качестве VCCS усилитель MOSFET принимает в качестве входа напряжение, известное как напряжение затвора , и выдает выходной ток, известный как ток стока .

Мы можем утверждать, что полевой МОП-транзистор действительно является источником тока, посмотрев на его характеристику I _D = f (V _DS):

рис. 9: Выходная характеристика полевого МОП-транзистора

В зависимости от напряжения управляющего затвора (V _GS) характеристика усилителя полевого МОП-транзистора становится плоской после определенного значения выходного напряжения V _DS.Эта характеристика в области насыщения типична для источника тока.

Источник тока с регулируемым током

В случае CCCS вход и выход имеют одинаковую природу (токи), поэтому коэффициент усиления является безразмерной величиной, обозначенной k .

Мы снова проиллюстрируем аналогичную схему, которая объединяет CCCS, чтобы прояснить, как получить выходные величины:

Рис 10: Схема CCCS

Входной ток, управляющий CCCS, здесь определяется непосредственно законом Ома: I _IN = V ₁ / (R ₁ + R ₂) = 5 мА .Выходной ток получается умножением входного тока на коэффициент усиления k, I _S = k.I _IN = 3 мА . Наконец, выходное напряжение снова определяется применением закона Ома к резистору R ₃, В _S = I _S × R ₃ = 0,6 В .

Примерами CCCS являются усилители на основе биполярных переходных транзисторов (BJT), читатель может обратиться к руководствам по усилителю с общим эмиттером и усилителю с общим коллектором, чтобы получить более подробную информацию.

Рисунок 11 — график выходной характеристики в коллекторной ветви (C) для нескольких командных базовых токов (I _B):

рис. 11: BJT-вольт-амперная характеристика

Мы снова распознаем плоскую вольт-амперную функцию после определенного значения напряжения, типичного для источника тока, точно такого, как для усилителя MOSFET.

Заключение

Чтобы концептуализировать источники тока, мы сначала представили идеальных источников тока , которые являются не настоящими устройствами, а скорее идеальной конструкцией.Идеальные источники тока обеспечивают постоянное и стабильное значение выходного тока независимо от значения напряжения на выходной нагрузке. Они идентифицируются по плоской ВАХ, которая предполагает, что может быть обеспечено бесконечное количество энергии.

Источники реального тока, однако, имеют небольшую крутизну кривой ВАХ для учета внутренних потерь мощности. Величина этого наклона определяется проводимостью сопротивления источника, размещенного параллельно источнику.Сопротивление источника физически отсутствует в устройстве, но это скорее способ объяснить и упростить расчеты.

Более того, мы видели, что некоторые правила подключения должны быть приняты во внимание при проектировании цепей, включающих источники тока. Не рекомендуется размещать источник тока в разомкнутой цепи и объединять в сети два или более источника. Однако параллельное соединение приемлемо, поскольку это полезный метод, который может увеличить выходной ток.

Наконец, мы увидели, что некоторыми специальными источниками тока можно управлять с помощью внешнего элемента схемы. Они известны как зависимых источников , и для текущих источников существует два типа:

Источники тока с регулируемым напряжением (VCCS)
Источники тока с регулируемым током (CCCS)

Типичными примерами источников, зависящих от тока, являются полевые МОП-транзисторы (VCCS) и биполярные транзисторы (CCCS).

Что такое источник напряжения и источник тока — идеально и практично

A Источник — это устройство, которое преобразует механическую, химическую, тепловую или другую форму энергии в электрическую.Другими словами, источник — это активный сетевой элемент, предназначенный для выработки электроэнергии.

В электрической сети доступны различные типы источников: источники напряжения и источники тока. Источник напряжения имеет форсирующую функцию ЭДС, тогда как источник тока имеет форсирующую функцию тока.

Состав:

Источники тока и напряжения далее классифицируются как идеальный источник или практический источник.

Источник напряжения

Источник напряжения — это двухконтактное устройство, напряжение которого в любой момент времени является постоянным и не зависит от тока, потребляемого от него. Такой источник напряжения называется источником идеального напряжения и имеет нулевое внутреннее сопротивление.

Практически невозможно получить идеальный источник напряжения.

Источники, имеющие некоторое внутреннее сопротивление, известны как Практический источник напряжения . Благодаря этому внутреннему сопротивлению; Происходит падение напряжения, что приводит к снижению напряжения на клеммах.Чем меньше внутреннее сопротивление (r) источника напряжения, тем он ближе к идеальному источнику.

Символическое изображение идеального и практичного источника напряжения показано ниже.

На рисунке А, показанном ниже, показаны принципиальная схема и характеристики идеального источника напряжения:

На рисунке B, показанном ниже, показаны принципиальная схема и характеристики практического источника напряжения:

Примером источников напряжения являются аккумуляторные батареи и генераторы переменного тока.

Источник тока

Источники тока далее подразделяются на идеальные и практические источники тока.

Идеальный источник тока представляет собой двухконтактный элемент схемы, который подает одинаковый ток на любое сопротивление нагрузки, подключенное к его клеммам. Важно помнить, что ток, подаваемый источником тока, не зависит от напряжения на клеммах источника. У него бесконечное сопротивление.

Практический источник тока представлен как идеальный источник тока, соединенный с сопротивлением параллельно. Символическое изображение показано ниже:

Рисунок C, показанный ниже, показывает его характеристики.На рисунке D, показанном ниже, показаны характеристики практического источника тока.

Примером источников тока являются фотоэлементы, коллекторные токи транзисторов.

Активный источник транзистора

»Примечания по электронике

Простейшей формой источника тока является резистор, но активные источники тока, использующие транзисторы, могут обеспечивать гораздо более постоянный ток или управляемый ток.

Типы транзисторных цепей включают:
Типы транзисторных цепей Общий эмиттер Эмиттер-повторитель Общая база Пара Дарлингтона Пара Шиклай Текущее зеркало Длиннохвостая пара Источник постоянного тока Множитель емкости Двухтранзисторный усилитель Фильтр высоких частот

См. Также: Конструкция транзисторной схемы

Активные источники постоянного тока часто используются в проектировании электронных схем.Некоторые цепи постоянного тока могут быть изготовлены с использованием очень небольшого количества электронных компонентов, но другие, обеспечивающие лучшую производительность, могут использовать несколько больше.

В простейшем источнике постоянного тока используется единственный электронный компонент: резистор, но часто в источниках постоянного тока используются транзисторы, хотя можно также использовать полевые транзисторы и, где это применимо, вакуумные настройки термоэмиссионных клапанов.

Можно сделать активный источник постоянного тока, используя один транзистор и пару резисторов, хотя также доступны более полные конструкции с использованием нескольких дополнительных электронных компонентов.

Обозначения цепей источника тока

Что такое источник постоянного тока

Базовым элементом является источник тока, а это элемент или блок в цепи, функция которого заключается в обеспечении тока, при этом основное внимание уделяется обеспечению тока, а не напряжения.

Более полезный элемент с точки зрения подачи тока — это то, что называется источником постоянного тока. Этот объект обеспечивает заданный уровень тока независимо от импеданса нагрузки, на которую он пропускает ток.

Теоретический источник постоянного тока сможет обеспечить постоянный ток полностью независимо от импеданса. Проблемы могут возникнуть, когда встречаются очень высокие уровни импеданса или даже разомкнутые цепи, потому что для достижения требуемых уровней тока могут потребоваться очень высокие напряжения.

Ввиду этого реальные источники постоянного тока имеют ограничения, налагаемые на диапазон уровней импеданса, при которых они могут обеспечивать постоянный ток.

На графике ВАХ выхода источника постоянного тока характеристика представлена прямой линией.

Есть два типа источников постоянного тока:

Независимый источник тока: Для этой формы источника тока ток не зависит от какой-либо переменной в цепи. Другими словами, он производит фиксированный ток.
Контролируемый источник тока: Эта форма устройства постоянного тока вырабатывает уровень тока, которым можно управлять с помощью внешнего фактора, такого как управляющее напряжение, но оно сможет обеспечить требуемый уровень тока независимо от Загрузка.

Применения активного источника тока

Источники тока необходимы в различных областях проектирования электронных схем.

Источники тока могут использоваться для смещения транзисторов, а также могут использоваться в качестве активной нагрузки для каскадов усилителей с высоким коэффициентом усиления. Они также могут использоваться в качестве источников излучения для дифференциальных усилителей — например, они могут использоваться в паре транзисторов с длинными хвостами.

Их также можно использовать в качестве повышающих звеньев с широким диапазоном напряжений в источниках питания и других цепях с широким диапазоном напряжений.Если бы использовались обычные резисторы, то ток значительно варьировался бы в диапазоне напряжений.

Одним из распространенных примеров использования источников тока является управление стабилитроном в цепи регулятора. Поддержание постоянного тока независимо от тока, потребляемого последовательным транзистором в цепи, помогает поддерживать гораздо лучший уровень регулирования.

Отдельные источники тока также необходимы в различных процессах, включая электрохимию и электрофорез.

Таким образом, можно увидеть, что источник постоянного тока является важным схемным блоком, используемым в самых разных областях проектирования электронных схем.

Схема простого резисторного источника тока

В простейшей форме цепи постоянного тока используется единственный электронный компонент: резистор. Если напряжение источника намного выше, чем напряжение, при котором требуется ток, то выходной ток будет почти независимым от нагрузки.

Для идеального источника постоянного тока источник напряжения должен иметь бесконечное напряжение, а резистор — бесконечное сопротивление.

Для практических применений напряжение и сопротивление должны позволять току быть достаточно постоянным во всем диапазоне требуемых нагрузок.

Простой источник постоянного тока, состоящий из источника высокого напряжения и резистора высокого номинала

. Для приведенной выше схемы ток можно очень легко рассчитать, так как он приблизительно равен I = V / R, потому что Vload (напряжение на нагрузке) намного меньше, чем V (напряжение источника).

Эта простая форма источника тока имеет множество ограничений:

Высокие значения сопротивления, необходимые для рассеивания мощности, делают цепи неэффективными.
Необходимы источники высокого напряжения, которые не всегда легко доступны.
Изменения нагрузки могут вызвать некоторые колебания тока, если недоступны достаточно высокие значения напряжения источника.

Ввиду этих ограничений этот простой источник постоянного тока не широко используется там, где требуется истинный постоянный ток.

Для достижения лучшей производительности при использовании источника более низкого напряжения и меньшей рассеиваемой мощности, хотя и с несколькими дополнительными электронными компонентами, более широко используется активная цепь постоянного тока, которая обеспечивает лучшую общую производительность для большинства практических требований.

Основы транзисторного активного источника постоянного тока

Простое использование транзистора позволяет создать гораздо более эффективный источник тока, используя всего несколько дополнительных электронных компонентов, включая транзистор, несколько резисторов и несколько простых уравнений для конструкции электронной схемы.

Источник тока работает из-за того, что ток коллектора в схеме транзистора в раз больше тока базы. Это не зависит от напряжения коллектора при условии, что напряжение достаточно для пропускания тока через нагрузочное устройство в коллекторе.

Одинарный транзисторный источник активного тока

В этой схеме ток коллектора в β раз больше тока базы. Обычно β велико, и поэтому можно предположить, что ток эмиттера, который в (β + 1) раз больше тока базы, и ток коллектора, который в β раз больше тока базы, одинаковы.

Ввиду этого спроектировать схему для заданного тока несложно.

Ie = (β + 1) Ib

Iload = Ic = βIb

Iload = β Ve (β + 1) Re

Iload = Vb — 0.6Re

Примечание: здесь предполагается использование кремниевого транзистора, поскольку падение напряжения на базе эмиттера составляет 0,6 В

Установкой резисторов R1 и R2 можно установить базовое напряжение. Напряжение эмиттера будет на 0,6 вольт меньше, если предположить, что это кремниевый транзистор. Зная напряжение эмиттера, можно рассчитать ток эмиттера, просто зная закон Ома.

Схема простого стабилизированного активного источника тока

Чтобы устранить любые колебания тока, возникающие из-за изменений напряжения питания, достаточно просто добавить некоторую регулировку в основную схему, заменив несколько электронных компонентов.Это достигается заменой R2 на стабилитрон или опорный диод напряжения.

Активный источник тока на транзисторе, использующий стабилитрон для повышения стабильности

Применяются те же уравнения, что и раньше, но с той лишь разницей, что базовое напряжение поддерживается на более постоянном уровне в результате наличия стабилитрона, опорного диода напряжения.

Температурная зависимость активного источника тока

Одним из основных недостатков основного активного источника тока является то, что он в определенной степени зависит от температуры.Для многих приложений это может быть не важно, но там, где требуются очень жестко контролируемые условия, температурные характеристики могут быть очень важны.

Существует два основных варианта:

Вариации Vbe в зависимости от температуры Эффекты изменения Vbe, вызванные температурой, составляют приблизительно -2 мВ / ° C. Это приводит к изменению Vce. Можно рассчитать приблизительное соотношение: ΔVbe примерно равно -0.0001ΔVce.
Это можно минимизировать, выбрав достаточно большое значение резистора эмиттера, чтобы гарантировать, что изменения напряжения эмиттера в десятки милливольт будут составлять лишь небольшую часть от общего напряжения эмиттера. Однако необходимо следить за тем, чтобы между коллектором и шиной оставалось достаточное напряжение, чтобы пропускать ток через нагрузку и компенсировать любые изменения напряжения питания.
Вариации β относительно температуры Это может не быть серьезной проблемой, и любые отклонения можно минимизировать, выбрав транзистор с высоким значением / Hfe.Таким образом, вклад базового тока в ток эмиттера сводится к минимуму, а отклонения уменьшаются, насколько это возможно.

Цепи активного источника тока с хорошей температурной стабильностью

Можно разработать схемы транзисторных активных источников тока, у которых внутренняя температурная стабильность лучше, чем у простых схем, приведенных выше.

Одна из простейших схем — использовать схему, в которой используются транзисторы NPN и PNP. В показанной схеме изменения падения напряжения Vbe в TR1 компенсируются соответствующими изменениями в TR2.В этой схеме следует отметить, что R3 является подтягивающим резистором для коллектора TR1, потому что база TR2 может принимать ток, но не обеспечивать его.

Активный источник тока на транзисторах с температурной компенсацией

Схемы, прежде всего, включают транзисторы, но также могут использоваться другие активные электронные компоненты, включая полевые транзисторы и даже вакуумные лампы / термоэлектронные клапаны. При использовании других электронных компонентов в качестве активного устройства в источнике тока, устройства и схема смещения должны учитывать тот факт, что и полевые транзисторы, и клапаны / лампы управляются напряжением, а не током.Тем не менее их можно использовать так же эффективно.

Транзисторные активные источники тока используются во многих областях, особенно в интегральных схемах и некоторых зарядных устройствах. Они позволяют подавать фиксированный или контролируемый ток независимо от напряжения (в определенных пределах) и поэтому очень полезны.

Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Вернуться в меню «Конструкция схемы».. .

7.4: Зависимые источники — Engineering LibreTexts

Зависимый источник — это источник тока или напряжения, значение которого не является фиксированным (т. Е. Независимым), а зависит от тока или напряжения какой-либо другой цепи. Общая форма значения зависимого источника: \ (Y = kX \), где \ (X \) и \ (Y \) — токи и / или напряжения, а \ (k \) — коэффициент пропорциональности. Например, значение зависимого источника напряжения может быть функцией тока, поэтому вместо источника, равного, скажем, 10 вольт, оно может быть в двадцать раз больше тока, проходящего через конкретный резистор, или \ ( V = 20I \).

Существует четыре возможных зависимых источника: источник напряжения, управляемый напряжением (VCVS), источник напряжения, управляемый током (CCVS), источник тока, управляемый напряжением (VCCS), и источник тока, управляемый током (CCCS). Параметры источника и управления одинаковы как для VCVS, так и для CCCS, поэтому \ (k \) безразмерный (хотя он может быть задан как вольт / вольт и ампер / ампер, соответственно). Для VCCS и CCVS \ (k \) имеет единицы ампер / вольт и вольт / ампер, соответственно. Они называются трансмиссионными сопротивлениями и крутизнами источников с единицами измерения в омах и сименсах.

Условные обозначения зависимых или контролируемых источников обычно рисуются ромбом. Также может быть вторичное соединение для управляющего тока или напряжения. Примеры источника напряжения, управляемого напряжением, источника напряжения, управляемого током, источника тока, управляемого напряжением, и источника тока, управляемого током, показаны на рисунке \ (\ PageIndex {1} \) слева направо. На каждом из этих символов слева от источника показан элемент управления. Эта часть не всегда отображается на схеме.Вместо этого источник может быть просто обозначен как функция, например, \ (V = 0,02 I_X \), где \ (I_X \) — управляющий ток.

Рисунок \ (\ PageIndex {1} \): Зависимые источники (слева направо): VCVS, CCVS, VCCS, CCCS.

Зависимые источники не являются «стандартными» предметами, в отличие от батарей. Скорее, зависимые источники обычно используются для моделирования поведения более сложных устройств. Например, биполярный переходной транзистор обычно моделируется как CCCS, тогда как полевой транзистор может моделироваться как VCCS ¹.Точно так же многие схемы операционных усилителей моделируются как системы VCVS. Решения для цепей с использованием зависимых источников следуют линиям решений, установленных для независимых источников (т. Е. Применение закона Ома, KVL, KCL и т. Д.), Однако теперь источники зависят от остальной части цепи, что имеет тенденцию усложнять Анализ.

Как правило, возможны две конфигурации: изолированная и связанная. Пример изолированной формы показан на рисунке \ (\ PageIndex {2} \).

Рисунок \ (\ PageIndex {2} \): Зависимый источник: изолированная конфигурация.

В этой конфигурации зависимый источник (в центре) не взаимодействует с подсхемой слева, управляемой независимым источником, поэтому его можно проанализировать как две отдельные цепи. Решения для этой формы относительно просты в том, что контрольное значение для зависимого источника может быть вычислено напрямую. Затем это значение подставляется в зависимый источник, и анализ продолжается как обычно. Иногда бывает удобно, если решение для конкретного напряжения или тока определяется в терминах управляющего параметра, а не как конкретное значение (например,g., напряжение на конкретном резисторе может быть выражено как 8 \ (V_A \) вместо 12 вольт, где \ (V_A \) равно 1,5 вольт).

Второй тип схемы (связанный) несколько сложнее, поскольку зависимый источник может влиять на параметр, управляющий зависимым источником. Другими словами, зависимый источник (и) будет вносить термины, которые включают управляющий параметр (ы), таким образом частично контролируя себя. Для устранения этих цепей потребуются некоторые дополнительные усилия. Для иллюстрации рассмотрим схему на рисунке \ (\ PageIndex {3} \).

Рисунок \ (\ PageIndex {3} \): Зависимый источник: объединенная конфигурация.

В этом примере должно быть очевидно, что ток от зависимого источника может влиять на напряжение в узле \ (a \), и именно это напряжение, в свою очередь, устанавливает значение источника тока. Цепи этого типа можно анализировать с помощью сеточного или узлового анализа. Узловой анализ здесь хорошо работает и проиллюстрирован ниже.

Начнем с определения текущих направлений. Предположим, что токи через \ (R_1 \) и \ (R_3 \) текут в узел \ (a \), ток через \ (R_2 \) вытекает из узла \ (a \), а ток через \ (R_4 \) вытекает из узла \ (b \).Мы пронумеруем токи ответвления, чтобы отразить соответствующий резистор. В результате получаются следующие уравнения KCL:

\ [\ sum I_ {in} = \ sum I_ {out} \ nonumber \]

\ [\ text {Узел} a: I_1 + I_3 = I_2 \ nonumber \]

\ [\ text {Узел} b: k V_a = I_3 + I_4 \ nonumber \]

Затем токи описываются их эквивалентами по закону Ома:

\ [\ text {Узел} a: \ frac {E − V_a} {R_1} + \ frac {V_b − V_a} {R_3} = \ frac {V_a} {R_2} \ nonumber \]

\ [\ text {Узел} b: k V_a = \ frac {V_b − V_a} {R_2} + \ frac {V_b} {R_4} \ nonumber \]

Расширение доходности:

\ [\ text {Узел} a: \ frac {E} {R_1} — \ frac {V_a} {R_1} + \ frac {V_b} {R_3} — \ frac {V_a} {R_3} = \ frac {V_a } {R_2} \ nonumber \]

\ [\ text {Узел} b: k V_a = \ frac {V_b} {R_2} — \ frac {V_a} {R_2} + \ frac {V_b} {R_4} \ nonumber \]

Условия сбора и упрощения доходности:

\ [\ text {Node} a: \ frac {E} {R_1} = \ left (\ frac {1} {R_1} + \ frac {1} {R_2} + \ frac {1} {R_3} \ right ) V_a — \ frac {1} {R_3} V_b \ nonumber \]

\ [\ text {Узел} b: 0 = — \ left (k + \ frac {1} {R_2} \ right) V_a + \ left (\ frac {1} {R_2} + \ frac {1} {R_4} \ справа) V_b \ nonumber \]

Значения резисторов, \ (k \) и \ (E \) обычно известны, поэтому анализ проводится напрямую.

Кроме того, стоит помнить, что можно выполнять преобразование исходных кодов на зависимых источниках в определенных пределах. Применяется та же процедура, что и для независимых источников. Новый источник останется зависимым источником (например, преобразование VCVS в VCCS). Этот процесс неприменим, если управляющий параметр напрямую связан с внутренним импедансом (т. Е. Является его напряжением или током).

Пришло время для примера, здесь используется упрощенная модель транзисторного усилителя.

Пример \ (\ PageIndex {1} \)

Найдите \ (V_b \) и \ (V_c \) для схемы на рисунке \ (\ PageIndex {4} \).

Рисунок \ (\ PageIndex {4} \): Схема для примера \ (\ PageIndex {1} \).

Этот CCCS типичен для простой модели транзистора с биполярным переходом (узлы \ (a \), \ (b \) и \ (c \)). В идеале выходное напряжение \ (V_c \) было бы равно входному напряжению (1 В), умноженному на соотношение резисторов 15 к \ (\ Omega \) / 2 кОм \ (\ Omega \) и инвертированное, или приблизительно −7.5 вольт. На самом деле этого обычно бывает немного меньше. Посмотрим, насколько хорошо это сработает.

Эта схема является хорошим кандидатом для узлового анализа с использованием общего метода. Обратите внимание, что точки, помеченные \ (a \) и \ (b \), являются одним и тем же узлом, поэтому мы можем написать только два суммирования KCL. Используя текущие направления, как показано на схеме, для узла \ (b \) мы имеем:

\ [\ sum I_ {in} = \ sum I_ {out} \ nonumber \]

\ [I_x + 100 I_x = \ frac {V_b} {2 k \ Omega} \ nonumber \]

\ [101 \ frac {1V − V_b} {10 k \ Omega} = \ frac {V_b} {2 k \ Omega} \ nonumber \]

\ [10.1 мА = \ влево (\ frac {1} {2 k \ Omega} + \ frac {101} {10 k \ Omega} \ right) V_b \ nonumber \]

\ [10,1 мА = 10,6 мСм V_b \ nonumber \]

\ [V_b = 0,95283 В \ nonumber \]

Для узла \ (c \) имеем:

\ [\ sum I in = \ sum I out \ nonumber \]

\ [- \ frac {V_c} {15 k \ Omega} = 100 I_x \ nonumber \]

\ [- \ frac {V_c} {15 k \ Omega} = 100 \ frac {1V − V_b} {10 k \ Omega} \ nonumber \]

\ [V_c = −7,0755 V \ nonumber \]

В качестве альтернативы, вместо записи второго суммирования KCL мы могли бы использовать \ (V_b \) для определения \ (I_x \), i.е., \ ((1 — V_b) / 10 \) к \ (\ Омега \). Поскольку ток через резистор 15 кОм \ (\ Omega \) равен \ (100 I_x \), мы могли бы использовать закон Ома, чтобы найти \ (V_c \). В любом случае, мы видим, что \ (V_c \) инвертирован и не соответствует оценке 7,5 В.

Компьютерное моделирование

Для проверки схема зависимого источника из примера \ (\ PageIndex {1} \) вводится в симулятор, как показано на рисунке \ (\ PageIndex {5} \). Выполняется анализ рабочей точки постоянного тока, результаты которого показаны на рисунке \ (\ PageIndex {6} \).Выходное напряжение составляет примерно -7,08 В и \ (V_b \) чуть меньше 1 В, что обеспечивает отличное согласие с ручным расчетом.

Рисунок \ (\ PageIndex {5} \): Схема рисунка \ (\ PageIndex {4} \) в симуляторе.

Рисунок \ (\ PageIndex {6} \): результаты моделирования для схемы на рисунке \ (\ PageIndex {4} \).

Хотя это моделирование эффективно в данном случае, простое использование зависимого источника вместо транзистора довольно ограничено.Есть много других, возможно, более тонких, элементов правильной модели транзистора, которые обеспечат как большую точность, так и правильные результаты в широком диапазоне рабочих условий. Любой качественный симулятор будет включать библиотеку деталей, использующую имитационные модели, которые точно настроены на номера деталей конкретного производителя.

Список литературы

¹ Для получения подробной информации см. Fiore, J.M., Semiconductor Devices: Theory and Application, and Operational Amplifiers and Linear Integrated Circuits: Theory and Application, как бесплатные названия OER.

Виды источников тока — с примерами иллюстрациями и пояснениями

Какие виды источников тока существуют

Механические источники

Тепловые источники

Фотоэлектрические источники

Вакуумные фотоэлементы

Солнечные батареи

Химические источники

Алессандро Вольта и его первый гальванический элемент

Какие открытия были совершены благодаря столбу Вольта

Сухой гальванический элемент — батарейка

Аккумуляторы и их виды

Аналогия между источником тока и водяным насосом

Физика 8 класс. Источники электрического тока :: Класс!ная физика

Устали? — Отдыхаем!

Химические источники тока. Виды и особенности. Устройство и работа

Устройство и работа

Электролит может состоять из:

Химические источники тока делятся по следующим свойствам:

Деление на классы электрохимических источников основывается на отличии в способе действия устройства.

Основные характеристики ХИТ можно перечислить в таком виде:

К таким условиям можно отнести:

К химическим элементам предъявляются требования:

Уход за аккумуляторами требует выполнения следующих мероприятий:

В современное время химические источники тока используются в:

Применяются в бытовой сфере:

Похожие темы:

Источник Э.Д.С. и источник тока

Идеальный источник тока

Реальный источник тока

Примеры

Применение

Источник тока: типы, принцип работы, особенности

Отличие реального источника от идеального

Работа источника тока

Требования к факторам питания

Как практики получают ток заданной формы

Отличительные особенности

Типы источников тока

Источник тока — это… Что такое Источник тока?

Свойства

Идеальный источник тока

Реальный источник тока

Примеры

Применение

Примечания

См. также

Литература

Пример источника напряжения и тока, свойства, разница

Что такое источник напряжения?

Свойства источника напряжения

Пример источника напряжения

Что такое источник тока?

Свойства источника тока

Примеры источников тока

Разница между источником напряжения и источником тока

Что такое текущий источник?

и источник тока — идеальный вариант vs.Практическая

Источник напряжения

Источник тока

Практический источник тока

Примеры источников тока и напряжения

Источники тока — Electronics-Lab.com

Введение

Презентация

Источники реального тока

Правила подключения

Зависимые источники

Источник тока, управляемый напряжением

Источник тока с регулируемым током

Заключение

Что такое источник напряжения и источник тока — идеально и практично

Источник напряжения

Источник тока

»Примечания по электронике

Что такое источник постоянного тока

Применения активного источника тока

Схема простого резисторного источника тока

Основы транзисторного активного источника постоянного тока
