Трехфазный силовой трансформатор, назначение трехфазного трансформатора

• трехфазный силовой трансформатор

Трехфазный трансформатор – статический аппарат с тремя парами обмоток, предназначенный для преобразования напряжения при передаче электрического тока на дальние дистанции. Такое преобразование можно осуществить с помощью трех однофазных трансформаторов. Но комплексный аппарат имеет значительные габариты и массу. Трехфазный трансформатор свободен от этих недостатков, благодаря тому, что три обмотки расположены на общем магнитопроводе. Трехфазные аппараты успешно применяют в сетях мощностью до 60 кВА.

Назначение трехфазного трансформатора

Главная задача такого аппарата – преобразовать параметры электрического тока таким образом, чтобы потери при нагреве проводов были минимальными. Для решения этой проблемы необходимо снизить силу тока и увеличить значение напряжения до 6-500 кВ, чтобы значение мощности осталось постоянным. После доставки электрического тока потребителю напряжение необходимо снизить до требуемой величины – 380 В. И эту проблему тоже решают трехфазные аппараты.

Также эти устройства применяют для присоединения измерительных приборов, изменения напряжения при проведении испытаний или подключении силовой нагрузки.

Принцип действия и устройство силового трехфазного трансформатора

В конструкцию этого аппарата входят:

  • Магнитопровод. К нему крепятся все части аппарата. Также он служит для создания основного магнитного потока. Магнитопровод может быть стержневым, бронестержневым, броневым.
  • Обмотки. В каждой фазе присутствуют две обмотки – понижающая и повышающая. Обмотки могут соединяться «звездой» или «треугольником» В первом случае линейное напряжение (между началами фаз) в 1,73 раза выше фазного (между началом и концом фазы). При соединении «треугольником» линейное и фазное напряжения одинаковы. Соединение «звездой» эффективно при значительных напряжениях, «треугольником» – при высоких токах.
  • Вводы и выводы. Необходимы для присоединения концов обмоток к ЛЭП. Ввод соединяется с первичной обмоткой, вывод – со вторичной.

В каталоге силовых трансформаторов представлены «сухие» и «масляные» модели. В маломощных трансформаторах охлаждение осуществляется воздушным способом. Такие аппараты называют «сухими». Высокомощные устройства имеют масляное охлаждение, благодаря чему их называют «масляными». Масло не только охлаждает обмотки, которые нагреваются из-за протекания по ним электрического тока, но и повышает изоляционные характеристики.

устройство силового трехфазного трансформатора

Принцип действия:

  • При подключении первичной обмотки в сеть в ней начинает протекать переменный .
  • В сердечнике магнитопровода появляется магнитный поток, охватывающий обмотки всех фаз. В каждом витке присутствует ЭДС, равная по направлению и величине.
  • Если количество витков в первичной обмотке больше, чем число витков во вторичной обмотке, то выходное напряжение больше входного. И наоборот.

Силовые сухие трехфазные трансформаторы — особенности эксплуатации и характеристики

В сухих трансформаторах тепло от нагревающихся токоведущих частей отводится воздушным потоком. Такая охлаждающая система эффективна для аппаратов мощностью не выше 4000 кВА и напряжением обмоток высшего напряжения не более 35 кВ. Эти устройства применяются в местах, в которых предъявляются повышенные требования к безопасности обслуживающего персонала и оборудования. Они востребованы на металлургических предприятиях, в нефтяной индустрии, машиностроении, при организации электроснабжения объектов жилого, административного и производственного назначения.

Преимущества сухих трехфазных трансформаторов с выходным напряжением 380 В:

  • Возможность установки в непосредственной близости от людей и оборудования, в любом помещении. Необходимо только предусмотреть защитное ограждение, вентиляционную систему, средства мониторинга.
  • Безопасность. Эти аппараты взрывобезопасны, поскольку элегаз и жидкий диэлектрик отсутствуют.
  • Экологичность. Масляные испарения отсутствуют. Поэтому такие модели разрешены для установки возле дошкольных, учебных, медицинских учреждений.
  • Простота эксплуатации. Необходимо контролировать только основные параметры – температуру обмоток, отсутствие или наличие КЗ.
  • Современные комплектующие. Благодаря им удалось уменьшить габариты и массу аппаратов.

Недостатки моделей «сухого» типа:

  • Чувствительность к условиям окружающей среды – температуре, влажности, запыленности, сейсмическим воздействиям.
  • Отсутствие моделей, рассчитанных на напряжение более 35 кВ и мощность выше 4000 кВА.
  • Вероятность появления микротрещин в обмотке, которые развиваются и становятся причиной выхода устройства из строя и даже его возгорания.

Цены на сухие трансформаторы зависят от мощности аппарата и материала (медь, алюминий), из которого изготовлены обмотки. Также на стоимость влияет исполнение: открытое, защищенное, герметичное.

Трехфазные силовые трансформаторы масляного типа – плюсы и минусы конструкции

Эти аппараты более опасны в эксплуатации, по сравнению с «сухими» аналогами. Отказ от софтолового масла сделал устройства более безопасными и экологичными, но полностью предотвратить возгорания и взрывы этого оборудования пока не удалось. При использовании масляных устройств необходимо специальное обслуживание и постоянный контроль комплекса рабочих параметров, что повышает эксплуатационные расходы. Оборудование сложно транспортировать к месту назначения, поскольку для доставки масла необходима специальная станция.

трансформаторы силовые сухие трехфазные

Преимущества масляных силовых трехфазных трансформаторов:

  • Неприхотливость к условиям окружающей среды.
  • Привычная конструкция для электриков старшего поколения.
  • Отсутствие межвитковых и межслойных замыканий, благодаря теплопроводности масла.
  • Отсутствие вероятности появления микроскопических трещин в обмотках.
  • Наличие моделей, рассчитанных на значительные напряжение (375 кВ и выше) и мощность (40000 кВА и выше).

У обоих видов трансформаторов имеются собственные достоинства и недостатки. Поэтому при выборе конкретного типа оборудования инженеры-электрики учитывают запланированные эксплуатационные условия, требования СНиПов, ГОСТов, ПУЭ, рекомендации изготовителя.

Однофазные и трехфазные трансформаторы

Однофазные трансформаторы небольшой мощности применяют в качестве сварочных, измерительных, испытательных, специального назначения и для бытовых нужд.
Мощные однофазные силовые трансформаторы служат для трансформации электрической энергии трехфазного тока и для питания специальных промышленных установок. Простейший однофазный трансформатор (рис. 1) состоит из рамообразной магнитной системы, включающей два стержня 5, верхнее 4 и нижнее 5 ярма, обмоток высшего 1 и низшего 2 напряжения.
Левый стержень, если смотреть на трансформатор со стороны выведенных от обмоток ВН концов (отводов), принято обозначать буквой А, правый — X. Чтобы двухстержневую магнитную систему однофазного трансформатора использовать наиболее рационально и трансформатор конструктивно был более компактным, обмотки ВН и НН как бы делят на две части и размещают их на стержнях А и X. Соединив между собой параллельно или последовательно отдельные части обмоток ВН и со-

ответственно НН, от обмоток, размещены на стержне А, выводят их «начала», а на стержне X — их «концы».
Трансформацию трехфазного тока однофазными трансформаторами осуществляют следующим образом: устанавливают рядом три однофазных трансформатора, образующих трехфазную группу, и внешние зажимы обмоток ВН и НН (при трехобмоточных трансформаторах и СН) соединяют в трехфазные электрические схемы (звезда — звезда, звезда — треугольник). Полученная трехфазная трансформаторная группа имеет общую электрическую схему, а электромагнитная система каждого трансформатора работает раздельно.
однофазный трансформатор
Рис. 1. Устройство простейшего однофазного трансформатора
Получение трехфазного трансформатора из трех однофазных
Рис. 2. Получение трехфазного трансформатора из трех однофазных: а — схема объединения трех магнитных систем с фазными обмотками в одну трехфазную, б — схема пространственной симметричной магнитной системы трехфазного трансформатора

В трехфазном трансформаторе электрические и электромагнитные системы трех однофазных трансформаторов объединены в одну.
Физическую сторону такого совмещения схематично можно пояснить следующим образом. Если три магнитные системы однофазных трансформаторов с обмотками ВН и НН, размещенными на одном стержне (рис. 2), составить под углом 120° друг к другу, свободные от обмоток стержни примкнуть — состыковать в один, соединить обмотки в трехфазные схемы и подать на одну из них трехфазное напряжение, то и получится трехфазный трансформатор с общей электрической и магнитной системой, состоящей из трех стержней с обмотками и одного центрального стержня без обмоток. Однако исходя из известного положения электротехники о том, что сумма мгновенных значений токов и магнитных полей трехфазной системы равна нулю, магнитный поток в центральном стержне будет отсутствовать, а следовательно, в нем нет необходимости, поэтому его из конструкции магнитной системы удаляют. Полученная при этом трехстержневая пространственная магнитная система (рис. 2, б) является симметричной — у нее длина путей основного магнитного поля каждой фазы одинакова.

несимметричная магнитная система трехфазного трансформатора с обмотками


Рис. 3. Пространственная (а) и плоская несимметричная магнитная система трехфазного трансформатора с обмотками (б): 1 — элементы навитой ленточной магнитной системы; 2 — стеклобандаж, скрепляющий составной стержень; 3 — изоляционная прокладка стыка стержня

Симметричная магнитная система наиболее совершенна, однако трудности, связанные с технологией изготовления и ремонта трансформаторов с такой магнитной системой, ограничивают ее применение; она используется только в трансформаторах некоторых серий мощностью в основном до 250 кВ-А. На рис. 3, а изображена одна из трехфазных пространственных магнитных систем, применяемая в трансформаторах I и частично II габаритов. Она состоит из трех ленточных магнитных систем, составленных под углом 60° и скрепленных стеклобандажной лентой. Каждая из них навита (намотана) непрерывной (без стыков) электротехнической лентой. Чтобы форма составленного стержня  была близка к кругу и в местах  стыка. Так как навитая магнитная система неразъемная, то обмотки с помощью специальных станков приходится наматывать («вматывать») непосредственно на стержне. У навитых магнитных систем переход из стержней в ярма плавный, совпадающий с направлением магнитного потока, тем самым исключаются добавочные потери в местах перехода стержней в ярма под прямым углом при применении анизотропной стали. Кроме того, процесс сборки трансформаторов с пространственными магнитными системами может быть полностью механизирован. Однако, по ранее указанным причинам, они нашли применение только в трансформаторах небольшой мощности.

Для упрощения конструкции и технологии сборочно-разборочных операций в трехфазном трансформаторе применяют главным образом плоскую несимметричную магнитную систему (рис. 3, б). Она состоит из трех стержней, расположенных в одной плоскости, и перекрывающих их ярм —  верхнего и нижнего. Из рис. 3, б видно, что длина пути А—Б магнитного потока среднего стержня меньше длин пути потока крайних стержней. Асимметрия магнитной системы несколько сказывается на значении токов холостого хода отдельных фаз.
Фазные обмотки на стержнях трехфазной магнитной системы размещаются так же, как и на однофазной, — концентрически соосно и соединяются в трехфазные схемы.
Стоимость изготовления и монтажа одного трехфазного трансформатора ниже стоимости трех однофазных на ту же суммарную мощность. Современные силовые трансформаторы преимущественно имеют трехфазное исполнение. Масса трехфазного трансформатора на 30—35% меньше массы трех однофазных трансформаторов. Кроме того, он экономичнее в работе и обслуживании.
Применение в отдельных случаях однофазных силовых трансформаторов объясняется тем, что одновременное повреждение нескольких фаз маловероятно. Поэтому достаточно иметь один запасной однофазный трансформатор, чтобы в случае аварии заменить поврежденную фазу. Однако в настоящее время однофазные трансформаторы применяют только для очень крупных мощностей, где транспортировка и установка трехфазных трансформаторов, имеющих большие массы и размеры, вызывает значительные трудности.

Устройство трехфазного силового трансформатора

Основными частями трансформатора являются магнитопровод и обмотка. Магнитопровод собирается из листов электротехнической стали толщиной 0,3-0,5мм. Изоляция листов представляет собой покрытие лаковой пленкой листа стали с обеих сторон. Магнитопровод разделяется на стержни и ярмо. Стержень это вертикальная часть магнитопровода, на которую насаживается обмотка. Ярмо – это горизонтальная часть, которая замыкает магнитный поток.

Трехфазные трансформаторы чаще всего выполняются с тремя стержнями (стержневой тип), на которых располагаются три обмотки. Соединение стержней и ярма бывает двух видов – стыковое и шихтованное. Стыковое соединение – ярмо и стержни крепятся соединительными деталями, при этом удобно снимать обмотки. При шихтованном соединении – ярмо и стержни собираются листами стали внахлест, в этом случае уменьшается магнитное сопротивление магнитопровода за счет уменьшения воздушного зазора. Также механическая прочность шихтованного соединения выше, чем у стыкового соединения.

Обмотки трансформатора выполняют из медного проводника круглого или квадратного сечения. Изоляцией выступает кабельная бумага или хлопчатобумажная пряжа.

Магнитопровод с баком заземляют, для безопасности на случай обрыва обмотки.

В масляных трансформаторах магнитопровод с обмоткой опускают в бак, залитый трансформаторным маслом. Масло отбирает тепло от обмоток. Характеристики масла выше, чем у воздуха, следовательно, габариты масляного трансформатора и сухого трансформатора одной мощности более выигрышны у масляного трансформатора.

При изменении климатических условий уровень масла может меняться. Происходит это не в баке трансформатора, а в специальном расширителе, который представляет собой сосуд на крышке бака, сообщающимся с ним.

При ненормальных режимах, таких как короткие замыкания, может изменяться давление масла, из-за выделения газов в масле. Для сброса этого давления на трансформаторах используют выхлопную трубу. На верхней части трубы находится стеклянная пластина. При повышении давления пластина разлетается, и давление выходит из трансформатора.

На мощных трансформаторах предусмотрено газовое реле. При повышении давления из-за выброса газов (например, при коротких замыканиях внутри трансформатора) происходит срабатывание реле и идет сигнал на отключение выключателя. После чего трансформатор отключается от сети.

Соединение обмоток с сетью происходит через ввода трансформатора. Они бывают различной конструкции: с главной изоляцией фарфоровой покрышки, конденсаторные проходные изоляторы, с бумажно-масляной, полимерной, элегазовой, маслобарьерной изоляцией.

В трансформаторах встречается возможность изменять число витков обмоток (группы соединения обмоток). Для этих целей используются ПБВ (переключатель числа витков без возбуждения) и РПН (регулирование числа витков под нагрузкой).

Сохраните в закладки или поделитесь с друзьями



Последние статьи


Самое популярное

как выбрать трансформатор тока

Конструкция и принцип действия трёхфазного силового трансформатора (стр. 1 из 2)

Министерство Образования и Науки Украины

Донецкий Национальный Технический Университет

Каф. Электромеханики и ТОЭ

РЕФЕРАТ

по электрическим машинам на тему:

Конструкция и принцип действия трёхфазного силового трансформатора

Выполнил: ст. гр. АУП-05а

Максимчук Н. И.

Проверил: Солёный С. В.

Донецк 2007

Содержание

ВВЕДЕНИЕ 3

ПРИНЦИП ДЕЙСТВИЯ ТРАНСФОРМАТОРА 4

КОНСТРУКЦИЯ ТРАНСФОРМАТОРА 6

МАРКИРОВКА ТРАНСФОРМАТОРОВ 9

ЗАКЛЮЧЕНИЕ 11

ПРИЛОЖЕНИЕ 12

СПИСОК ССЫЛОК 13

Введение

Трансформатором называют статическое электромагнитное устройство, имеющее две или большее число индуктивно свя­занных обмоток и предназначенное для преобразования по­средством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока.

С помощью трансформаторов повышается или понижается напряжение, изменяется число фаз, а в некоторых случаях преобразуется частота переменного тока. Возможность пере­дачи электрических сигналов от одной обмотки к другой посредством взаимоиндукции была открыта М. Фарадеем в 1831 г.; при изменении тока в одной из обмоток, намотан­ной на стальной магнитопровод, в другой обмотке индуциро­валась ЭДС. Однако первый практически работающий транс­форматор создал известный изобретатель П. Н. Яблочков в содружестве с И. Ф. Усагиным в 1876 г. Это был двухобмо-точный трансформатор с разомкнутым магнитопроводом.

В настоящее время для высоковольтных линий электропередачи применяют силовые трансформаторы с масляным охлаждением напряжением 330, 500 и 750 кВ, мощностью до 1200—1600 МВА

В последнее время для возбуждения мощных турбо-и гидрогенераторов, электропривода и других целей все шире начинают применять трансформаторы с естественным воздушным охлаждением напряжением 3-24 кВ и мощностью 133-6300 кВА. Благодаря использованию в этих трансфор­маторах новой теплостойкой изоляции удается повысить их нагрузочную способность и в 1,3 — 1,5 раза сократить массо-габаритные показатели по сравнению с применявшимися ранее трансформаторами с масляным охлаждением.

ПРИНЦИП ДЕЙСТВИЯ ТРАНСФОРМАТОРА

Электромагнитная схема однофазного двухобмоточного трансформатора состоит из двух обмоток, разме­щенных на замкнутом магнитопроводе, который выполнен из ферромагнитного материала, применение ферромагнитного магнитопровода позволяет усилить электромагнитную связь между обмотками, т. е. уменьшить магнитное сопротивление контура, по которому проходит магнитный поток машины. Первичную обмотку подключают к источнику переменного тока электрической сети с напряжением U1. Ко вторичной обмотке присоединяют сопротивление нагрузки UН.

Обмотку более высокого напряжения называют обмоткой высшего напряжения (ВН), а низкого напряжения — обмоткой низшего напряжения (НН). Начала и концы обмотки ВН обозначают буквами А и X; обмотки НН — буквами а и х.

При подключении к сети в первичной обмотке возникает переменный ток Iикоторый создает переменный магнитный поток Ф, замыкающийся по магнитопроводу. Поток Ф индуцирует в обеих обмотках переменные ЭДС — ехи е2, пропорциональные, согласно закону Максвелла, числам витков и соответствующей обмотки и скорости изменения потока.

В системах передачи и распределения энергии в ряде случаев применяют трехобмоточные трансформаторы, а в устрой­ствах радиоэлектроники и автоматики — многообмоточные трансформаторы. В таких трансформаторах на магнитопроводе размещают три или большее число изолированных друг от друга обмоток, что дает возможность при питании одной из обмоток получать два или большее число различных напряжений (u2, u3, u4 и т. д.) для электроснабжения двух или большего числа групп потребителей. в трехобмоточных силовых трансформаторах различают обмотки высшего, низшего и среднего (СН) напряжений.

В трансформаторе преобразуются только напряжения и токи. Мощность же остается приблизительно постоянной (она несколько уменьшается изза внутренних потерь энергии в трансформаторе).При увеличении вторичного напряжения трансформатора в к раз по сравнению с первичным, ток г2 во вторичной обмотке соответственно уменьшается в к раз.

Трансформатор может работать только в цепях перемен­ного тока. Если первичную обмотку трансформатора под­ключить к источнику постоянного тока, то в его магнитопроводе образуется магнитный поток, постоянный во времени по величине и направлению. Поэтому в первичной и вторич­ной обмотках в установившемся режиме не индуцируются ЭДС, а следовательно, не передается электрическая энергия из первичной цепи во вторичную. Такой режим опасен для трансформатора, так как из-за отсутствия ЭДС Егв первичной обмотке ток 11= U1/R1весьма большой.

Важным свойством трансформатора, используемым в устройствах автоматики и радиоэлектроники, является способ­ность его преобразовывать нагрузочное сопротивление.Если к источнику переменного тока подключить сопротивление Rчерез трансформатор с коэффициентом трансформации K, то для цепи источника

R= K2R

Таким образом, трансформатор изменяет значение сопротивления R в к2 раз. Это свойство широко используют при разработке различных электрических схем для согласования сопротивлений нагрузки с внутренним сопротивлением источ­ников электрической энергии.

КОНСТРУКЦИЯ ТРАНСФОРМАТОРА

Трехфазные трансформаторы обычно выполняют на магнитопроводе стержневого типа с тремя стержнями.

По способу соединения стержней с ярмами различают магнитопроводы стыковые и шихтованные. В стыковых магнитопроводах стержни и ярма собирают раздельно, а затем соединяют посредством крепежных частей. Такая конструкция магнитопровода облегчает посадку обмоток на стержни, так как для этого достаточно снять только верхнее ярмо. Но при шихтовой сборке магнитопровода, когда листы собирают «внахлестку», воздушный зазор в месте стыка стержней и ярем может быть сделан минимальным, что значительно снизит магнитное сопротивление и соответственно уменьшит потери холостого хода. Кроме того, механическая прочность шихтованного магнитопровода намного выше, чем стыкового. Все это привело к тому, что шихтованные магнитопроводы получили в России основное применение. Листы магнитопровода стягивают посредством ярмовых балок, бандажей из стеклоленты и шпилек, изолированных от листов изоляционными шайбами и трубками.

Форма поперечного сечения стержней обычно многоступенчатая, причем число ступеней зависит от мощности трансформатора. Ступенчатое сечение стержней обеспечивает лучшее использование площади внутри обмотки, так как периметр ступенчатого стержня приближается к окружности. В трансформаторах большой мощности для улучшения теплоотдачи между пакетами стали магнитопровода устраивают вентиляционные каналы.

Обмотки трансформаторов выполняют из проводов круглого и прямоугольного сечения, которые, как указывалось выше, изолируются кабельной бумагой.

Наиболее распространены концентрические катушечные (непрерывные, винтовые) обмотки.

При этом обычно ближе к стержню располагают обмотку низкого напряжения (НН), так как она требует меньшей электрической изоляции от заземленного стержня, а затем обмотку высокого напряжения (ВН). Между обмотками делается вертикальный канал, в котором располагается изоляционный цилиндр из электрокартона, а также происходит циркуляция масла.

В комплект обмотки входят также отводы для присоединения к вводам, размещаемым на крышке трансформатора, ответвления для регулирования напряжения, емкостные кольца и электростатические экраны емкостной зашиты от перенапряжений.

Непрерывная обмотка состоит из катушек, соединенных между собой последовательно. Катушки наматываются прямоугольным проводом, располагаемым «плашмя».

Характерной особенностью непрерывной обмотки является выполнение так называемых перекладных катушек.

Между катушками размещаются прокладки из электрокартона, создающие горизонтальные каналы для охлаждения обмотки. Эти прокладки укрепляются на вертикальных рейках посредством специального выреза в виде «ласточкина хвоста».

Трехфазный силовой двухобмоточный трансформатор схематично можно представить следующим образом.

Магнитопровод трехфазного трансформатора образует как бы два «окна», которые так и принято называть. Для упрощения обычно ограничиваются представлением расположения в окне только одной фазы, предполагая, что другая фаза в этом окне располагается симметрично, а в соседнем — аналогично.

Силовой трансформатор может иметь несколько обмоток. Обычно речь идет о трехобмоточных трансформаторах, когда кроме обмоток НН и ВН появляется еще обмотка СН среднего напряжения. Эти обмотки считаются основными, и именно по их количеству определяется вид трансформатора: двухобмоточный или трехобмоточный. Кроме основных в трансформаторе могут быть регулировочные обмотки, с помощью которых обеспечивается регулирование напряжения под нагрузкой (схема РПН). В основных обмотках СН или ВН могут быть участки, посредством которых обеспечивается регулирование напряжения с отключением трансформатора. Это так называемая схема ПБВ — переключение без возбуждения.

Кроме обмоток и магнитопровода, которые в совокупности образуют активную часть трансформатора, в его состав входят другие узлы и блоки: бак, система охлаждения, вводы и др.

Конструкции трехфазных трансформаторов

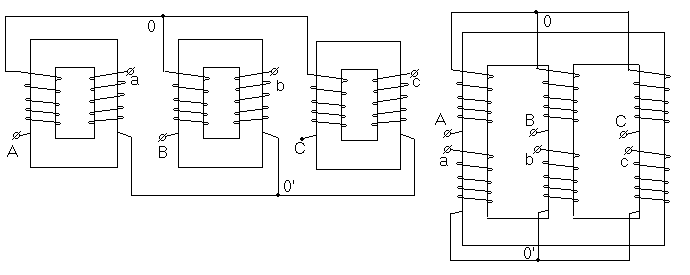

Трансформирование трехфазной системы напряжений можно осуществить тремя однофазными трансформаторами, соединенными в трансформаторную группу. Однако относительная громоздкость, большой вес и повышенная стоимость — недостаток трансформаторной группы. Поэтому она применяется только в установках большой мощности с целью уменьшения массы и габаритов единицы оборудования, что важно при монтаже и транспортировке трансформаторов. Такой тип получил название — трансформатор с раздельной магнитной системой. Трансформатор, у которого обмотки расположены на трех стержнях, называется трансформатором с объединенной магнитной системой.

Вустановках мощностью примерно до 60 000 кВА обычно применяют трехфазные трансформаторы, у которых обмотки расположены на трех стержнях, объединенных в общий магнитопровод двумя ярмами. Но полученный таким образом магнитопровод является несимметричным: магнитное сопротивление потоку средней фазы Фв меньше магнитного сопротивления потокам крайних фаз ФА и Фс .

Так как к первичным обмоткам трехфазного трансформатора подводится симметричная система напряжений UA, UB и UC, то в магнитопроводе трансформатора возникают магнитные потоки ФA, ФB и ФC, образующие также симметричную систему. Однако вследствие магнитной несимметрии магнитопровода намагничивающие токи отдельных фазных обмоток не равны: токи обмоток крайних фаз (IОА и IОС) больше тока средней фазы (IОВ).

Кро­ме того, токи IОА и IОС оказываются сдвинутыми по фазе относи­тельно соответствующих потоков Фа и Фс на угол α. Таким об­разом, при симметричной системе трехфазного напряжения, подведенного к трансформатору, токи х.х. образуют несиммет­ричную систему.

Для уменьшения магнитной несимметрии трехстержневого магнитопровода, т. е. уменьшения магнитного сопротивления потокам крайних фаз, сечение ярм делают на 10—15% больше сечения стерж­ней, что уменьшает их магнитное сопротивление. Несимметрия токов х.х. трехстержневого трансформатора практически не отражается на работе трансформатора, так как даже при небольшой нагрузке разли­чие в значениях токов IОА , IОВ и IОС становится незаметным.

Таким образом, при симметричном питающем напряжении и равномерной трехфазной нагрузке все фазы трехфазного трансформатора, выполненного на трехстержневом магнитопроводе, практически находятся в одинаковых условиях. Поэтому рассмотренные выше уравнения напряжений, МДС и токов, а также схема замещения и векторные диаграммы могут быть использованы для исследования работы каждой фазы трехфазного трансформатора.

Параллельная работа трансформаторов

Для увеличения мощности трансформаторы включают параллельно. Существуют условия параллельного включения трансформаторов:

1) Трансформаторы должны иметь одинаковые значения напряжения “холостого хода” или коэффициенты трансформации. При несоблюдении этого условия возникает уравнительный ток (IУР), обусловленный разностью вторичных напряжений DU,

где Rвн1, Rвн2 – внутренние сопротивления трансформаторов. При этом трансформатор с более высоким вторичным напряжением “холостого хода” оказывается перегруженным.

2) Трансформаторы должны принадлежать к одной группе соединений. Если это условие не выполняется, то появляется уравнительный ток, обусловленный разностной ЭДС трансформатора:

3) Трансформаторы должны иметь одинаковые значения напряжения короткого замыкания. Трансформатор с меньшим напряжением короткого замыкания перегружается.
