Приемник коротковолновика как известно, “театр начинается с вешалки”, а путь в короткие волны — с прослушивания любительских диапазонов и наблюдения за работой любительских радиостанций. На коротких волнах радиолюбители проводят радиосвязи в диапазонах 160 м (1,81—2,0 МГц), 80 м (3,5—3,8 МГц), 40 м (7,0—7,2 МГц), 30 м (10,1—10,15 МГц), 20 м (14,0—14,35 МГц), 17 м (18,068— 18,168 МГц), 15 м (21,0—21,45 МГц), 12 м (24,89—24,99 МГц) и 10 м (28,0—29,7 МГц).

Как правило, основная проблема начинающего коротковолновика — приемник на любительские диапазоны, точнее, его отсутствие. Промышленно выпускаемые обзорные КВ приемники довольно дороги; к тому же, практически все модели в основном ориентированы на прием сигналов вещательных радиостанций, работающих в режиме амплитудной модуляции, и не обеспечивают хороший прием любительских радиостанций, использующих различные виды излучения — телеграф (CW), однополосную модуляцию с подавленной несущей (SSB) и другие (например, фазоманипулированные, применяемые в цифровых видах радиосвязи).

Не очень сложный самодельный КВ приемник на любительские диапазоны может изготовить и начинающий радиолюбитель, но следует иметь в виду, что настройка самодельного приемника — процесс, который требует понимания работы как отдельных узлов, так и конструкции в целом. Чаще всего, при настройке не обойтись без минимума измерительных приборов, поэтому изготавливать и настраивать приемник желательно под руководством достаточно опытного радиолюбителя или специалиста-радио-электронщика.

Приемник, который разработал польский радиолюбитель.  SP5AHT, работает в любительских диапазонах 160, 80, 40, 20, 15 и 10 м и вполне отвечает требованиям, предъявляемым к конструкциям для начинающих. Схема приемника довольно проста, а предложенная оригинальная конструкция облегчает повторение устройства. Выбор только 6 любительских КВ диапазонов был продиктован числом положений применяемого малогабаритного галетного переключателя. Вместо одного или нескольких указанных диапазонов можно ввести другие — например, заменить диапазон 10 м диапазоном 17 м. Напряжение питания приемника — 12—14 В, потребляемый ток — не более 50 мА.

Приемник является супергетеродином с промежуточной частотой 5 МГц, на которой осуществляется основная селекция принимаемых сигналов. Фильтр основной селекции — кварцевый, выполнен на 4-х малогабаритных кварцевых резонаторах на частоту 5 МГц.

Схема приемника приведена на рис. Через разъем XS1 к приемнику подключается антенна. Принятые антенной сигналы поступают на переменный резистор R1, с помощью которого осуществляется регулировка громкости. Далее, через разделительный конденсатор С12, сигналы подаются на входной контур, образованный конденсатором С13 и одной из катушек L1— L6, выбираемых галетным переключателем. Маленькая емкость конденсатора С12 (10 пФ) незначительно ухудшает добротность входного контура.

В положении переключателя, приведенном на схеме, контур образован конденсатором С13 и катушкой L1. К этому контуру подключен 1 й затвор полевого транзистора Т1, который является смесителем для принимаемых сигналов и сигнала гетеродина, поступающего на 2-й затвор транзистора через разделительный конденсатор С14.

Гетеродин выполнен на транзисторе Т2 и для повышения стабильности генерируемой частоты питается от интегрального 9-вольтового стабилизатора. Контур гетеродина образован катушкой L7, конденсатором С10. емкостью варикапа D1 и одним из конденсаторов С1—С6, выбираемых галетным переключателем. В положении переключателя, приведенном на схеме, к контуру подключен конденсатор С6.

Перестройка гетеродина по частоте, а следовательно, настройка на принимаемую радиостанцию осуществляется изменением емкости варикапа D1, на который подается напряжение с переменного резистора R1. Для удобства настройки на ось этого резистора надета пластиковая ручка.Через разъем XS2 к гетеродину можно подключить цифровую шкалу, на индикаторе которой будет отображаться частота настройки приемника.

При супергетеродинном приеме промежуточная частота является суммой или разностью частот принимаемого сигнала и сигнала гетеродина. В данном приемнике используется промежуточная частота 5 МГц, поэтому при работе в диапазоне 160 м частота гетеродина должна изменяться от 6,81 до 7,0 МГц (5 + (1,81—2,0)).

Частоты гетеродина для всех любительских КВ диапазонов (для промежуточной частоты 5 МГц) приведены в табл.1.

Следует иметь в виду, что выбранная схема гетеродина — компромиссная. На некоторых диапазонах перекрытие по частоте будет “с запасом”. На других не удастся полностью перекрыть весь диапазон (в частности, в диапазоне 10 м). Стремиться к полному охвату диапазонов не следует. При широком перекрытии по частоте плотность настройки (число килогерц на один оборот ручки настройки) значительно увеличивается, и настройка на радиостанцию становится очень “острой”. Кроме того, заметнее становится имеющая место в каждом переменном резисторе неравномерность прижима бегунка к проводящему слою. Что может приводить к скачкообразному изменению частоты. Таким образом, при настройке приемника целесообразно с помощью конденсаторов С1—С6 установить частоты гетеродина на наиболее востребованные участки диапазонов. Которые в данной схеме полностью не перекрываются.

Сигнал с промежуточной частотой 5 МГц, сформированный на выходе смесителя, проходит через 4-кристальный кварцевый фильтр. Полоса пропускания фильтра — около 2,4 кГц. Резисторы R8 и R10 являются согласованной нагрузкой на входе и выходе фильтра и исключают ухудшение его амплитудно-частотной характеристики из-за влияния каскадов приемника.

Выделенный кварцевым фильтром сигнал подается на 1-й затвор транзистора Т4, который играет роль смесительного детектора. На 2-й затвор транзистора поступает сигнал с опорного кварцевого генератора на транзисторе ТЗ. С помощью катушки L8 частота генератора устанавливается соответствующей частоте нижнего ската кварцевого фильтра. В этом случае при выбранных частотах гетеродина (табл.1) в диапазонах 80 и 40 м будут приниматься станции, излучающие однополосные сигналы с нижней боковой полосой (LSB), а в диапазонах 20, 15и10м — с верхней боковой полосой (USB).

На выходе смесительного детектора формируется низкочастотный сигнал (т.е. соответствующий речи оператора радиостанции или тону телеграфных посылок), который сначала проходит через фильтр нижних частот С27-R13-C30. “Обрезающий” высокочастотные составляющие спектра, а затем подается на вход усилителя низкой частоты на транзисторах Т5—Т7. Первый каскад усилителя, выполненный на транзисторе Т5, через конденсатор С31 охвачен отрицательной обратной связью по переменному току, которая ограничивает коэффициент усиления на частотах выше 3 кГц. Сужение полосы пропускания усилителя позволяет уменьшить уровень шума.Второй и третий каскады на транзисторах Т6 и Т7 имеют гальваническую связь. Нагрузкой третьего каскада являются низкоомные головные телефоны.

В авторской конструкции катушка L7 намотана на кольце Т37-2 (красного цвета) проводом 00,35 мм и содержит 20 витков с отводом от 5-го витка, считая от вывода соединенного с общим проводом. Индуктивность катушки L7 — 1,6 мкГн. Если будет использоваться катушка на цилиндрическом каркасе, то ее обязательно следует разместить в экране.

Катушку L1, которая используется во входном контуре в диапазоне 160 м, желательно намотать на ферритовом (например, 50ВЧ) или карбонильном кольце (например, Т50-1). Остальные катушки (L1—L5, L8) — стандартные малогабаритные дроссели. Индуктивность катушек L1—L6 приведена в табл.2, индуктивность L8 — 10 мкГн.

В диапазонах 10 и 15 м индуктивности катушек L5 и L6 довольны малы, что объясняется большой емкостью контурного конденсатора С13, которая выбрана исходя из компромисса — обеспечить удовлетворительные параметры входного контура на большинстве любительских диапазонов. Малое эквивалентное сопротивление контура в диапазонах 10 и 15 м приводит к значительному снижению чувствительности приемника, поэтому целесообразно отказаться от использования приемника в диапазоне 10 м, заменив его диапазоном 17 м, для которого индуктивность катушки входного контура должна составлять 0,68 мкГн.

Подстроечные конденсаторы — С1—С6 — малогабаритные, для печатного монтажа, с максимальной емкостью до 30 пФ. При настройке гетеродина на некоторых диапазонах параллельно подстроечным конденсаторам СЗ—С6 подпаиваются конденсаторы постоянной емкости — например, в диапазоне 160 м — 300 пФ, в диапазоне 80 и 20 м — 200 пФ, в диапазоне 40 м — 100 пФ.

Переменный резистор R1 желательно применить многооборотный. Транзисторы BF966 можно заменить на КП350, но тогда придется в затворах установить резисторные делители напряжения (100 к/47 к). Вместо транзистора BF245 можно применить КП307, который, возможно, придется выбрать из нескольких экземпляров, чтобы гетеродин устойчиво работал на всех диапазонах. Транзисторы ВС547 заменяются на КТ316 или КТ368 (в опорном генераторе) и на КТ3102 в усилителе низкой частоты. Детали приемника установлены на печатной плате (рис.2).

Монтаж деталей ведется на опорных “пятачках”, вырезанных в фольге. Остальная часть фольги используется в качестве “общего провода”.

В приемнике можно применить другие виды галетных переключателей (например, типа ПКГ). Но тогда придется несколько изменить расположение элементов на печатной плате и ее размеры.

Настройку узлов приемника целесообразнее всего вести по мере монтажа радиоэлементов. Установив на плате детали усилителя низкой частоты, проверяют монтаж на соответствие принципиальной схеме и подают напряжение питания. Постоянное напряжение на коллекторах транзисторов Т5 и Т6 (рис. 1) должно составлять около 6 В. При значительном отклонении напряжения от указанного устанавливают требуемый режим работы транзисторов подбором сопротивлений резисторов R16 и R17. При касании отверткой верхнего (по схеме) вывода резистора R16 в головных телефонах, подключенных к выходу усилителя, должен быть слышен сильный гул. Работу опорного генератора на транзисторе ТЗ проверяют с помощью частотомера, подключив его к верхнему (по схеме) выводу конденсатора С25. Выходная частота генератора должна быть около 5 МГц и оставаться стабильной.

Работу гетеродина на транзисторе Т2 также проверяют с помощью частотомера, подключенного к разъему XS2. Гетеродин должен устойчиво работать на всех диапазонах. А “укладку” частот в требуемых пределах (табл.1) следует проводить регулировкой емкостей подстроечных конденсаторов С1—С6. Вращая ручку настройки из одного крайнего положения в другое. При необходимости, параллельно подстроечным конденсатором устанавливаются конденсаторы постоянной емкости.

На заключительном этапе настройки на антенный вход приемника на каждом диапазоне подают сигнал с генератора стандартных сигналов. И проверяют чувствительность приемника по диапазонам. Значительное ухудшение чувствительности на одном или нескольких диапазонах может быть вызвано недостаточной амплитудой сигнала гетеродина (потребуется подбор транзистора Т2). Расстройкой входного контура (необходимо проверить соответствие индуктивности катушек данным табл.2) или очень малой добротностью катушки. В качестве которой используется стандартный малогабаритный дроссель (потребуется замена дросселя, например, на катушку, намотанную на ферритовом кольце).

Если чувствительность приемник коротковолновика.

Окажется вполне достаточной для работы в диапазонах 160—20 м (3—10 мкВ). Но сигналы любительских радиостанций на любом диапазоне принимаются с искажениями, то, скорее всего. Необходимо точнее установить частоту опорного кварцевого генератора подбором индуктивности катушки L8.

Учитывая невысокую чувствительность приемника, для успешных наблюдений за работой любительских радиостанций следует применять наружную антенну.

Самодельные связные кв радиоприемники. Схема всеволнового КВ приемника › Схемы электронных устройств

Приемники. приемники 2 приемники 3

Гетеродинный приемник начинающего коротковолновика

Приемник расчитан на диапазон 160 метров. Все три катушки одинаковы: они намотаны на цилиндрических каркасах диаметром 7 мм с феритовыми сердечниками. Каждая катушка содержит 40 витков провода ПЭЛ 0,12, намотаных виток к витку. При пересчете колебательных контуров, приемник можно настроить на любой из любительских диапазонов.

Приемник прямого преобразования

Карманный приемник знакомого радиолюбителя

А.Першин RV3AE

Литература: Р-Д №21

Простой SSB приемник на 80м на ИМС TDA1083

Как-то пришла мне в голову идея создания простого «одночипового» SSB приемника. Т.е. хотелось создать простой и в тоже время относительно качественный приемник, который можно было бы собрать на одной ИМС и настроить за выходные дни. Пересмотрев пару десятков схем, я пришел к выводу, что наиболее подходящий вариант такой ИМС по соотношению цена/качество TDA1083 (аналог К174ХА10).

В результате получилась довольно простая конструкция (см. рис.1). Конечно назвать её «одничиповой» т.е. построенной только на ИМС TDA1083 уже нельзя, но принципиальная схема приемника усложнилась не намного!

Супергетеродинный приемник на 40-метровый диапазон

Приемник предназначен для приема

любительских радиостанций работающих в

диапазоне 40 метров SSB или CW модуляцией.

Выполнен по классической суперегетеро-

динной схеме с однократным

преобразованием частоты. Диапазон принимаемых частот

лежит в пределах 7 — 7,3 МГц. Сигнал от антенной системы поступает на входной контур L1-C1-C2 настроенный на

середину диапазона принимаемых частот. Преобразователь частоты выполнен на двухзатворном полевом транзисторе VT1. На его первый затвор поступает сигнал от входного

контура, а на второй от генератора плавного диапазона. Генератор плавного диапазона выполнен на транзисторах VT3 и VT4. Собственно генератор — на транзисторе VT3. Его

частота определяется частотой настройки контура L6-C18-C19. Этот генератор работает на частотах от 2,5 до 2,8 МГц. На транзисторе VT4 выполнен буферный усилитель, его выходной контур настроен на середину генерируемого диапазона. Сигнал частоты гетеродина в пределах 2,5-2,8 МГц поступает на второй затвор полевого транзистора VT1.

В этом транзисторе происходит

преобразование частот. На его стоке возникает

комплекс частот, содержащий суммарную и

разностную частоту. Промежуточной

частотой является суммарная частота. Она

определена как 9,8 МГц. На эту частоту настроен

стоковый контур L2-C5. А разностную частоту

он эффективно подавляет.

С катушки связи L3 сигнал ПЧ поступает на кварцевый фильтр Z1 с центральной частотой 9785 кГц и полосой пропускания 2,4 кГц. В приемнике используется готовый

кварцевый фильтр промышленного производства, но при необходимости можно использовать и самодельный, сделанный из резонаторов на соответствующую частоту. Впрочем, частоту ПЧ можно изменить, если придется

использовать кварцевый фильтр на другую частоту. Это потребует соответствующей перестройки ГПД и контуров ПЧ. С выхода кварцевого фильтра сигнал ПЧ поступает на усилитель ПЧ выполненный на микросхеме А1. Здесь используется ИМС типа МС1350, предназначенная для работы в качестве усилителя ПЧ или ВЧ на частоте до

45 МГц. Микросхема имеет встроенную систему АРУ, которая здесь не используется. При желании ввести систему АРУ или ручную регулировку усиления нужно напряжение

АРУ подавать на её 5-й вывод. Это напряжение может быть до 5V, причем, с увеличением постоянного напряжения на выводе 5 коэффициент усиления снижается. Выходной каскад А1 имеет симметричную схему. К его выходам подключен выходной контур ПЧ L4-C11. Отвод катушки данного контура подключается к источнику питания

микросхемы. С катушки связи L5 усиленный сигнал ПЧ

поступает на демодулятор на полевом транзисторе VT2. Этот каскад сделан по схеме, аналогичной схеме преобразователя частоты на транзисторе VT1. На первый затвор поступает сигнал ПЧ, а на второй сигнал от опорного генератора на транзисторе VT5. Опорный генератор выполнен на транзисторе VT5, его частота задается частотой резонанса кварцевого резонатора Q1. При помощи конденсатора СЗО частоту генерации можно немного отклонить, чтобы обеспечить оптимальный режим демодуляции. Напряжение опорной частоты снимется с емкостного делителя на конденсаторах СЗЗ и С34 и поступает на второй затвор транзистора VT2. Демодулированный сигнал НЧ выделяется

на его стоке и через простейший ФНЧ на элементах C12-R5-C13 поступает через регулятор громкости R8 на выходной УНЧ, схема которого здесь не приводится. В качестве УНЧ можно использовать любой доступный УНЧ, например, о карманного приемника, либо сделать одно-двухкаскадный УНЧ с выходом на головные телефоны. Для намотки катушек колебательных контуров использована наиболее доступная

на сегодняшний день база, — каркасы от контуров блока цветности телевизора 3- УСЦТ. Напомню, что это пластмассовые каркасы диаметром 5 мм с подстроечными

сердечниками из феррита, диаметром 2,8 мм и длиной 14 мм. Каркасы цилиндрические, гладкие (без секций). Все катушки намотаны проводом ПЭВ диаметром 0,23 мм. Катушка L1 содержит 4+10 витков, катушка L2 — 15 витков, катушка

L3 намотана на поверхность L2 ближе к верхнему краю каркаса, она содержит 4 витка, катушка L4 — 7,5 + 7,5 витков, катушка L5 намотана на поверхность L4 ближе к

верхнему краю каркаса, она содержит 4 витка, катушка L6 — 22 витка, катушка L7 — 15 витков. Катушка L8 — высокочастотный дроссель, его индуктивность может быть от 240 до 330 мкГн. Все конденсаторы должны быть на

напряжение не ниже 10V. Контурные конденсаторы должны иметь минимальную ТКЕ (температурный коэффициент нестабильности емкости). Переменный конденсатор С19 — одна секция переменного конденсатора с воздушным диэлектриком от старой радиолы. Такой конденсатор сейчас уже редко встречается в продаже, и скорее доступен на радиорынке, чем в магазине. При его отсутствии можно

использовать более современный конденсатор, например, конденсатор с твердым диэлектриком от карманных приемников. Если максимальная емкость этого конденсатора

составляет 230-250 пФ, то конденсатор С18 не нужен.

Конструктивно аппарат выполнен в корпусе, спаянном из листов двухсторонне фольгированного стеклотекстолита. Монтаж ведется на внутренней донной части корпуса,

объемным способом на «пятачках», вырезанных в фольге. Переменный конденсатор, переменный резистор, а так же разъемы устанавливаются на переднюю панель.

Снегирев И.

Простой приемник прямого преобразования

Резистором R18 выставляется правильная форма синусоиды при максимально возможной амплитуде

Коротковолновый приемник на 40 метров

Простой приемник для наблюдения на диапазон 40 метров собран на микросхеме NJM3357. Это полный аналог микросхемы MC3357. В схеме применяется ЭМФ-500-3Н(3В) Гетеродин перестраивается в диапазоне 6,5-6,7 или 7,5-7,7 мгц в зависимости от примененного ЭМФ. Вообще здесь можно применить и другие фильтры. Например, если мириться с расширением полосы пропускания до 6-10 кгц можно поставить обычный пьезокерамический фильтр от карманного радиовещательного приемника на частоту 455 или 465 кгц. В этом случае С14 , С15 и С16 удаляют, между выводами 3 и 4 микросхемы включают резистор 2,0 ком Резонатор Q1 меняется соответственно на 455 или 465 кгц. Здесь также можно приме

Самодельный КВ приемник на любительские диапазоны: схема

Самодельные КВ приемники (короткой волны) производятся на базе резисторных коммутаторов. Многие модификации включают в себя проводной переходник и оснащаются усилителями. Стандартная схема имеет стабилизаторы повышенной частотности. Для настройки каналов применяются регуляторы с подкладками.

Также надо отметить, что приемники отличаются между собой по проводимости и частотности тетродов. Для того чтобы детально разобраться в этом вопросе, надо рассмотреть схемы наиболее популярных приемников.

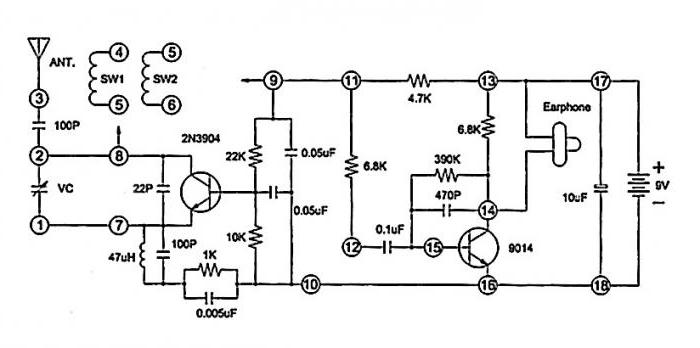

Устройства низкой частоты

Схема самодельного КВ приемника низкой частоты включает в себя управляемый модулятор, а также набор конденсаторов. Резисторы для устройства подбираются на 4 пФ. У многих моделей имеются контактные триоды, которые работают от преобразователей. Также надо отметить, что схема приемника включает в себя только однополюсные трансиверы.

Для настройки каналов применяются регуляторы, которые устанавливаются в начале цепи. Некоторые модели делаются только с одним переходником, а разъем под них подбирается линейного типа. Если рассматривать простые модели, то у них используется сеточный усилитель. Он работает при частоте 400 МГц. Изоляторы устанавливаются за модуляторами.

Ламповые модели высокой частоты

Самодельные ламповые КВ приемники высокой частоты включают в себя контактные преобразователи и датчики с низкой проводимостью. Некоторые специалисты положительно отзываются о данных устройствах. В первую очередь они отмечают возможность подключения трансиверов. Триггеры под модификации подходят контроллерного типа. Наиболее часто встречаются устройства с полупроводниковыми резисторами.

Если рассматривать стандартную схему, то компаратор имеется регулируемого типа. Резисторы на выходе устанавливаются с емкостью не менее 3.4 пФ. Проводимость при этом не опускается ниже отметки 5 мк. Регуляторы устанавливаются на три или четыре канала. В большинстве приемников используется только один фазовый фильтр.

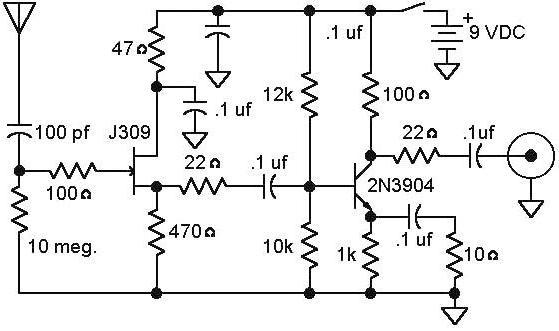

Импульсные модификации

Импульсный самодельный КВ приемник на любительские диапазоны способен работать при частоте 300 МГц. Большинство моделей складываются с контактными стабилизаторами. В некоторых случаях используются трансиверы. Повышение чувствительности зависит от проводимости резисторов. Емкость конденсаторов на выходе равняется 3 пФ.

Проводимость контакторов в среднем составляет 6 мк. Большинство приемников производятся с дипольными переходниками, под которые подходят разъемы РР. Очень часто встречаются конденсаторные блоки, которые работают от тиристоров. Если рассматривать модели на лампах, то важно отметить, что у них используются однопереходные компараторы. Они включаются только при частоте 300 МГц. Также надо сказать, что есть модели с триодами.

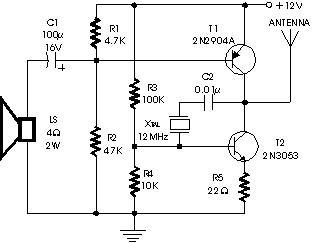

Однополюсные устройства

Легко настраиваются именно однополюсные самодельные ламповые КВ приемники. Своими руками модель собирается с переменными компараторами. Большинство модификаций устроены со стабилизаторами низкой проводимости. Стандартная схема приемника предполагает применение дипольных резисторов, у которых емкость на выходе равняется 4.5 пФ. Проводимость при этом может доходить до 50 мк.

Если самостоятельно собирать модификацию, то компаратор надо заготавливать с трансивером. Резисторы напаиваются на модулятор. Сопротивление элементов, как правило, не превышает 45 Ом, однако есть исключения. Если говорить про приемники на реле, то у них используются регулируемые триоды. Работают данные элементы от модулятора, и они отличаются по чувствительности.

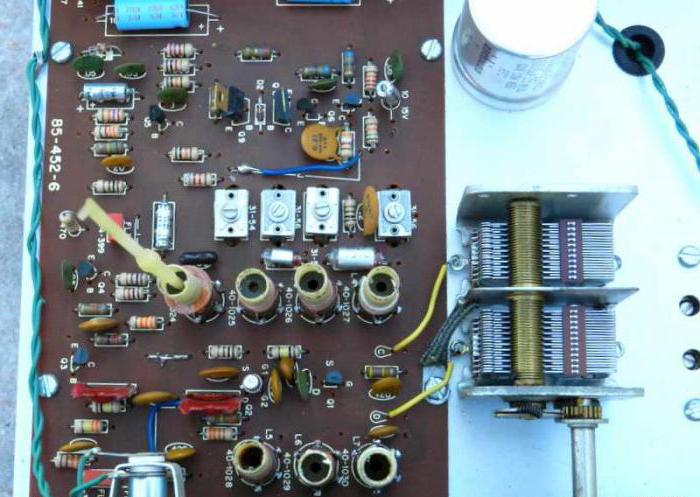

Сборка многополюсных приемников

Какие преимущества имеет многополюсный детекторный КВ приемник на любительские диапазоны? Если верить отзывам экспертов, данные устройства выдают высокую частоту и при этом потребляют мало электроэнергии. Большинство модификаций собираются с дипольными контакторами, а переходники применяются проводного типа. Разъемы под устройства подходят разных классов.

Некоторые модели содержат фазовые фильтры, которые снижают риск сбоев от волновых помех. Также надо отметить, что стандартная схема приемника предполагает применение регулятора для настройки частоты. Компараторы у некоторых экземпляров имеются канального типа. При этом триод используется только с одним изолятором, а проводимость у него не опускается ниже 45 мк. Если рассматривать приемники на расширителях, то они способны работать только на низких частотах.

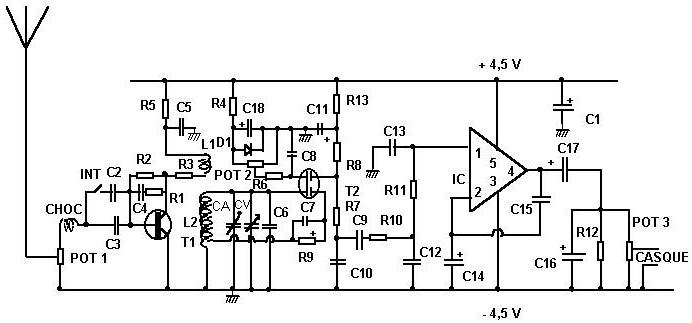

Модели с двухпереходным преобразователем

Приемники КВ на любительские диапазоны с двухпереходными преобразователями способны стабильно поддерживать частоту на уровне 400 МГц. У многих моделей применяется полюсный стабилитрон. Он работает от преобразователя и имеет высокую проводимость. Стандартная схема модификации включает в себя контроллер на три выхода и конденсатор. Усилитель для модели подходит с варикапом.

Также надо отметить, что высокочастотные устройства с преобразователем данного типа могут отлично справляться с импульсными помехами от блока. Компараторы применяются с сеточными и емкостными резисторами. Параметр сопротивления на входе цепи равняется около 45 Ом. При этом чувствительность приемников может сильно отличаться.

Устройства с трехпроводным преобразователем

Самодельный КВ приемник на любительские диапазоны с трехпроводным преобразователем имеет один контактор. Разъемы используются с обкладкой и без нее. Также надо отметить, что резисторы применяются разной проводимости. В начале цепи имеется элемент на 3 мк. Как правило, он применяется однополюсного типа и пропускает ток только в одном направлении. Конденсатор за ним располагается с линейным проводником.

Также надо отметить, что резисторы на выходе цепи обладают невысокой проводимостью. Во многих приемниках они используются переменного типа и способны пропускать ток в обоих направлениях. Если рассматривать модификации на 340 МГц, то в них можно встретить компараторы с сеточными триодами. Они работают при повышенном сопротивлении, а напряжение составляет целых 24 В.

Модификации на 200 МГц

Самодельный КВ приемник на любительские диапазоны с частотой 200 МГц является очень распространенным. В первую очередь надо отметить, что модели не способны работать на компараторах. Линейные модификации часто встречаются. Однако наиболее распространенными устройствами принято считать модели с переходными декодерами. Устанавливаются они с набором переходников. Резисторы в начале цепи применяются высокой емкости, а сопротивление у них равняется не менее 55 Ом.

Усилители встречаются с фильтрами и без них. Если рассматривать коммутируемые модификации, то у них применяются дуплексные конденсаторы. При этом стабилизатор используется с регулятором. Для настройки каналов необходим модулятор. Некоторые приемники работают с ресиверами. У них имеется разъем серии РР.

Устройства на 300 МГц

Самодельный КВ приемник на любительские диапазоны с частотой 300 МГц включает в себя две пары резисторов. Компараторы у моделей встречаются с проводимостью 40 мк. Некоторые модификации содержат проводные расширители. Данные элементы способны значительно снимать нагрузку с конденсаторов.

Если верить отзывам специалистов, то модели данного типа выделяются повышенной чувствительностью. Самодельные устройства производятся без тетродов. Для улучшения проводимости сигнала применяются только транзисторы. Также надо отметить, что существуют устройства с канальными фильтрами.

Модификации на 400 МГц

Схема устройства на 400 МГц предполагает применение дипольного переходника и сети резисторов. Трансивер у модели применяется с открытым фильтром. Чтобы собрать устройство своими руками, в первую очередь заготавливается тетрод. Конденсаторы под него подираются низкой проводимости и чувствительностью на уровне 5 мВ. Также надо отметить, что распространенными устройствами считаются приемники с преобразователями низкочастотного типа. Далее, чтобы собрать устройство своими руками, берется один модулятор. Устанавливается данный элемент перед преобразователем.

Ламповые устройства низкой чувствительности

Ламповый КВ приемник на любительские диапазоны низкой чувствительности способен работать на разных каналах. Стандартная схема устройства предполагает применение одного стабилизатора. При этом переходник используется открытого типа. Проводимость резистора должна составлять не менее 55 мк. Также важно отметить, что приемники производятся с обкладками. Чтобы собрать устройство своими руками, заготавливается набор конденсаторов. Емкость у них обязана составлять не менее 45 пФ. Отдельно важно отметить, что приемники данного типа выделяются наличием дуплексных адаптеров.

Приемники высокой чувствительности

Устройство высокой чувствительности работает при частоте 300 МГц. Если рассматривать простую модель, то она собирается на базе компаратора с проводимостью от 4 мк. При этом фильтры под нее разрешается применять с обкладкой.

Транзисторы на приемник устанавливаются однопереходного типа, а фильтры используются на 4 пФ. Довольно часто встречаются проводные трансиверы. Они обладают хорошей проводимостью и не требуют больших энергозатрат.

Модулятор разрешается применять только с одним варикапом. Таким образом, модель способна работать на разных каналах. Для решения проблем с отрицательным сопротивлением используется расширительный конденсатор.

КВ приемник наблюдателя

Схема простого КВ приемника наблюдателя на любой радиолюбительский диапазон

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

Сегодня мы рассмотрим очень простую, и в тоже время обеспечивающую неплохие характеристики схему – КВ приемник наблюдателя – коротковолновика.
Схема разработана С. Андреевым. Не могу не отметить, что сколько я не встречал в радиолюбительской литературе разработок этого автора, все они были оригинальны, просты, с прекрасными характеристиками и самое главное – доступны для повторения начинающими радиолюбителями.

Первый шаг радиолюбителя в стихию любительской связи обычно всегда начинается с наблюдения за работой других радиолюбителей в эфире. Мало знать теорию радиолюбительской связи. Только прослушивая любительский эфир, вникая в азы и принципы радиосвязи, радиолюбитель может получить практические навыки в проведении любительской радиосвязи. Эта схема как раз и предназначена для тех кто хочет сделать свои первые шаги в любительской связи.

Представленная схема приемника радиолюбителя – коротковолновика

очень проста, выполнена на самой доступной элементной базе, несложная в настройке и в тоже время обеспечивающая хорошие характеристики. Естественно, что в силу своей простоты, эта схема не обладает “сногсшибательными” возможностями, но (к примеру чувствительность приемника около 8 микровольт) позволит начинающему радиолюбителю комфортно изучать принципы радиосвязи, особенно в 160 метровом диапазоне:

Приемник, в принципе, может работать в любом радиолюбительском диапазоне – все зависит от параметров входного и гетеродинного контуров. Автор этой схемы испытывал работу приемника только для диапазонов 160, 80 и 40 метров.
На какой диапазон лучше собрать данный приемник. Чтобы это определить, надо учесть в каком районе вы проживаете и исходить из характеристик любительских диапазонов.

(Радиолюбительские диапазоны и их характеристики)

Приемник построен по схеме прямого преобразования. Он принимает телеграфные и телефонные любительские станции – CW и SSB.

Антенна. Работает приемник на несогласованную антенну в виде отрезка монтажного провода, который можно протянуть под потолком комнаты по диагонали. Для заземления подойдет труба водопроводной или отопительной системы дома, которая подключается к клемме Х4. Снижение антенны подключается к клемме Х1.

Принцип работы. Входной сигнал выделяется контуром L1-C1, который настроен на середину принимаемого диапазона. Затем сигнал поступает на смеситель, выполненный на 2-х транзисторах VT1 и VT2, в диодном включении, включенных встречно-параллельно.
Напряжение гетеродина, выполненного на транзисторе VT5, подается на смеситель через конденсатор С2. Гетеродин работает на частоте в два раза ниже частоты входного сигнала. На выходе смесителя, в точке подключения С2, образуется продукт преобразования – сигнал разности входной частоты и удвоенной частоты гетеродина. Так как величина этого сигнала не должна быть более трех килогерц (в диапазон до 3-х килогерц укладывается “человеческий голос”), то после смесителя включен ФНЧ на дросселе L2 и конденсаторе С3, подавляющий сигнал частотой выше 3-х килогерц, благодаря чему достигается высокая избирательность приемника и возможность приема CW и SSB. При этом, сигналы АМ и FM практически не принимаются, но это и не очень важно, потому, что радиолюбители в основном используют CW и SSB.
Выделенный НЧ сигнал поступает на двухкаскадный усилитель низкой частоты на транзисторах VT3 и VT4, на выходе которого включаются высокоомные электромагнитные телефоны типа ТОН-2. Если у вас есть только низкоомные телефоны, то их можно подключать через переходной трансформатор, к примеру от радиоточки. Кроме того, если параллельно С7 включить резистор на 1-2 кОм, то сигнал с коллектора VT4 через конденсатор емкостью 0,1-10 мкФ можно подать на вход любого УНЧ.
Напряжение питания гетеродина стабилизировано стабилитроном VD1.

Детали. В приемнике можно использовать разные переменные конденсаторы: 10-495, 5-240, 7-180 пикофарад, желательно, чтобы они были с воздушным диэлектриком, но подойдут и с твердым.
Для намотки контурных катушек (L1 и L3) используются каркасы диаметром 8 мм с резьбовыми подстроечными сердечниками из карбонильного железа (каркасы от контуров ПЧ старых ламповых или лампово-полупроводниковых телевизоров). Каркасы разбираются, разматываются и от них спиливается цилиндрическая часть длиной 30 мм. Каркасы устанавливаются в отверстия платы и фиксируются эпоксидным клеем. Катушка L2 намотана на ферритовом кольце диаметром 10-20 мм и содержит 200 витков провода ПЭВ-0,12 намотанных внавал, но равномерно. Катушку L2 можно также намотать на сердечнике СБ а затем поместить внутрь броневых чашек СБ склеив их эпоксидным клеем.
Схематическое изображение крепления катушек L1, L2 и L3 на плате:

Конденсаторы С1, С8, С9, С11, С12, С13 должны быть керамическими, трубчатыми или дисковыми.
Намоточные данные катушек L1 и L3 (провод ПЭВ 0,12) номиналы конденсаторов С1, С8 и С9 для разных диапазонов и используемых переменных конденсаторах:

Печатная плата сделана из фольгированного стеклотекстолита. Расположение печатных дорожек – с одной стороны:

Налаживание. Низкочастотный усилитель приемника при исправных деталях и безошибочном монтаже в налаживании не нуждается, так-как режимы работы транзисторов VT3 и VT4 устанавливаются автоматически.
Основное налаживание приемника – налаживание гетеродина.
Сначала нужно проверить наличие генерации по наличию ВЧ напряжения на отводе катушки L3. Ток коллектора VT5 должен быть в пределах 1,5-3 мА (устанавливается резистором R4). Наличие генерации можно проверить по изменению этого тока при прикосновении руками к гетеродинному контуру.
Подстройкой гетеродинного контура надо обеспечить нужное перекрытие гетеродина по частоте, частота гетеродина должна перестраивается в пределах на диапазонах:
– 160 метров – 0,9-0,99 МГц
– 80 метров – 1,7-1,85 МГц
– 40 метров – 3,5-3,6 МГц
Проще всего это сделать, измеряя частоту на отводе катушки L3 при помощи частотомера, способного измерять частоту до 4 МГц. Но можно воспользоваться и резонансным волномером или генератором ВЧ (методом биений).
Если вы пользуетесь генератором ВЧ, то можно одновременно настроить и входной контур. Подайте на вход приемника сигнал от ГВЧ (расположите провод, подключенный к Х1 рядом с выходным кабелем генератора). Генератор ВЧ надо перестраивать в пределах частот в два раза больших, чем указано выше (например, на диапазоне 160 метров – 1,8-1,98 МГц), а контур гетеродина подстроить так, чтобы при соответствующем положении конденсатора С10 в телефонах прослушивался звук частотой 0,5-1 кГц. Затем, настройте генератор на середину диапазона, настройте на нее приемник, и подстройте контур L1-C1 по максимальной чувствительности приемника. Также по генератору можно откалибровать шкалу приемника.
При отсутствии генератора ВЧ входной контур можно настроить принимая сигнал радиолюбительской станции работающей как можно ближе к середине диапазона.
В процессе настройки контуров может потребоваться корректировка числа витков катушек L1 и L3. конденсаторов С1, С9.

---

---
