В электронном устройстве вышел из строя плавкий предохранитель. Понятно, что нужно разобраться в причинах перегорания предохранителя и устранить их. Допустим, Вы это сделали, нужно включать устройство для проверки, а целого предохранителя нет.

Материал статьи в сокращенной форме продублирован на видео:

Плавкий предохранитель можно заменить кусочком провода, диаметр которого зависит от величины допустимого тока. Поэтому без особого риска можно заменить перегоревший предохранитель медным проводом, вставленным и запаянным в старый корпус предохранителя.

Для определения диаметра медного провода используют формулу:

           D(мм) = 0,034 × I

Где: D – диаметр провода, в мм.

I_пл – ток плавления провода, в А.

Эту формулу применяют, если рассчитанное значение диаметра не превышает 0,2 мм.

Проверить полученный результат можно по другой формуле:

I(A) = 80√D³

Где: D – диаметр провода, в мм.

I_пл – ток плавления провода, в А.

Понятно, что все эти расчеты и таблицы не дают абсолютно верную величину тока перегорания изготовленного плавкого предохранителя, но 5-10% точность обеспечивают. Этого вполне достаточно, чтобы самодельный предохранитель заменил перегоревший заводской. И уж наверняка это лучше, чем просто ставить вместо перегоревшего предохранителя первую попавшуюся под руки проволоку или скрепку.

Как это выполнить практически.

Для начала подбираем нужный диаметр провода. В данном конкретном случае нам нужен плавкий  предохранитель на 4 А. По таблице есть 5А. Значит, у нас должен быть диаметр немного меньше.

Этот провод диаметром 0,155мм вполне подойдет.

Готовим предохранитель к установке провода. Для этого по очереди нагреваем паяльником контакты предохранителя и прочищаем отверстия, например заточенной спичкой.

Затем продеваем в полученные отверстия провод.

И запаиваем с двух сторон.

Обрезаем лишний провод.

Все, плавкий  предохранитель готов, его можно вставлять в гнездо и использовать.

Очевидно, возникает вопрос, что делать, если нет микрометра, предназначенного для измерения диаметра провода. С меньшей точностью можно измерить диаметр провода штангенциркулем.

А если и его нет, то обычной линейкой.

Для этого нужно намотать провод виток к витку на любой стержень. Длина намотки 10-20 мм. Чем больше намотаете, тем точнее определите диаметр провода. Затем нужно длину намотки в «мм» разделить на количество витков и получите диаметр в «мм».

Например, 26 витков, длина намотки 20 мм. Диаметр провода 20 : 26 = 0,77 мм.

Проверяем этот же провод микрометром:

На микрометре мы видим показания 0,5 + 0,255 = 0,755мм. Если округлить, то получим  0,76 мм. Как видим, точность измерения диаметра провода с помощью линейки и намотки на стержень довольно высокая, около 2%.  Главное плотно, виток к витку, мотать провод.

Если нет возможности запаять провод в корпус предохранителя, то можно просто обмотать каждый контакт перегоревшего предохранителя и вставить в гнездо. Контакты гнезда должны надежно зажимать намотанный провод. Важно, чтобы края намотанного провода не торчали, иначе есть риск замыкания с соседними элементами.

И в заключение, главные выводы по данной теме:

1. Перед началом работ по замене предохранителя обязательно выньте вилку устройства из розетки.
2. Не меняйте перегоревший предохранитель  до тех пор, пока не выясните причину выхода его из строя и не устраните ее.
3. Не вставляете вместо перегоревшего предохранителя первые попавшие под руку металлические предметы. Это может привести к серьезным повреждениям устройств, защищенных предохранителем и даже к большим потерям.

Как Подобрать Диаметр Провода Предохранителя: Инструкция

Выбираем диаметр провода, который необходим для замены плавкой вставки предохранителя

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье.

Причины перегорания предохранителей

Начнем с самого важного — с причин перегорания предохранителей. Ведь просто так нечего не происходит и прежде чем ставить «жучек», необходимо определиться с причинами поломки предохранителя.

Их может быть несколько:

Перегорание предохранителя от короткого замыкания	Самая банальная и распространенная причина перегорания предохранителя – это короткое замыкание. В результате данного события ток резко возрастает, на что и реагирует плавкая вставка в предохранителе, перегорая.
Перегруз так же ведет к перегоранию предохранителя	Так же достаточно частым явлением является перегорание проводника при заклинивании приводного механизма питающей цепи. В этом случае предохранитель действует как защита от перегрузки.
Зависимость силы тока от напряжения	Следующей возможной причиной того что вам потребуется искать провод для предохранителя может быть скачек напряжения. При резком и главное длительном снижении напряжения, ток, согласно закону Ома, пропорционально возрастает. Это может привести к перегоранию предохранителя. При непродолжительных по времени скачках такое происходит крайне редко.
Работа предохранителя на грани срабатывания	Еще один возможный вариант, это частая работа предохранителя на грани срабатывания. Когда ток, протекающий через него, близок к номинальному, проволока для предохранителей сильно нагревается. Затем остывает, и опять нагревается. Такой режим изменяет структуру металла, из-за чего предохранитель может перегореть при значительно более низких значениях тока.
Наиболее частые причины перегорания предохранителей в процентном соотношении	Именно для исключения таких случаев качественные предохранители выпускают из максимально чистых металлов. У них изменение структуры при частых перепадах температур минимизировано.

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

Диаметр провода в зависимости от номинального тока предохранителя

• Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

Измерение диаметра провода

• Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

Измерение диаметра проволоки при помощи линейки или штангенциркуля

• Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

Обратите внимание! При данном способе измерения диаметра у вас наверняка будет небольшая погрешность, связанная с недостаточной плотностью витков. Поэтому полученное число округляем для ближайшего меньшего.

• Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.
• Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

На фото формула расчета диаметра провода

• Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

Формула расчета диаметра провода

• Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Поправочные коэффициенты для формул в зависимости от материала провода

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка». Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

• Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

Съёмные плавкие вставки

• То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
• С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.

Ремонт трубчатого предохранителя

• Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник. Отверстие вместе с проводником желательно затем запаять.
• С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

«Жучок» на ножевой предохранитель

Обратите внимание! Такой способ намного опаснее. Так как при перегорании провода возможно его разбрызгивание по соседнему оборудованию. К пожару это может и не привести, но повредить оборудование может.

Расплавленные брызги металла на корпусе предохранителя

• Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

Установка «жучка» поверх предохранителя

• Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Вывод

Диаметр провода для предохранителей зависит от номинального тока изделия и от материала используемого провода. Подобрать или рассчитать этот диаметр не так уж сложно. Но такая починка является лишь временной мерой.

ПУЭ не зря требует использования лишь калиброванных вставок, а что касается неразборных предохранителей с небольшим номинальным током, то их цена не столь высока, чтобы рисковать дорогостоящим оборудованием. Поэтому при первой возможности обязательно замените «жучок» на нормальный предохранитель или калиброванную вставку.

Жучки — замена плавкого предохранителя на ток до 10 А | hardware

Iпл = (d – 0.005) / 0.034

Объявления — Официальный сайт администрации Волгограда

Правила безопасной эксплуатации электрического освещения и бытовых приборов

Основные причины возникновения пожара от электричества – это короткое замыкание и перегрузка в сети. Чтобы этого не произошло, электропроводку следует содержать в исправном состоянии, а для предотвращения возгорания при коротком замыкании и при перегрузке в сети (включении сразу нескольких электроприборов) на распределительном щитке должны обязательно стоять калиброванные предохранители заводского изготовления.

Если в электросеть включить самодельный предохранитель из толстой проволоки «жучок», то он при коротком замыкании не расплавится. Следовательно, автомат защиты  не сработает, и сеть будет оставлена под напряжением. В этом случае провода нагреваются до плавления, изоляция воспламеняется, искры и огонь переходят на окружающие сгораемые предметы, и происходит пожар.

Поэтому нужно всегда применять предохранители только заводского изготовления. Короткое замыкание может произойти и в электропроводке. Поэтому она должна быть в исправном состоянии.

Пожар может возникнуть и от электрической лампы накаливания, вольфрамовая нить которой выделяет много тепла. Чтобы этого не произошло, электролампы не должны прикасаться к бумажным и матерчатым абажурам.

Часто пожар возникает и от бытовых электрических приборов, хотя они заводского изготовления и вполне исправны. Если в электросеть включить одновременно большое количество таких приборов, то это вызовет перегрузку и перегрев электропроводов. Изоляция воспламенится, и огонь распространится на различные предметы. Пожар может произойти и от одного электронагревательного прибора (утюг, чайник, обогреватель и др.), если им пользуются в нарушение инструкции.

В связи с этим категорически запрещается оставлять без присмотра или поручать присмотр малолетним детям за приборами, включенными в сеть. Электроприборы нельзя ставить на сгораемые предметы, а также включать их вблизи занавесок, штор, деревянных перегородок и других легкосгораемых предметов.

Комитет гражданской защиты населения

администрации Волгограда

Объявления — Официальный сайт администрации Волгограда

Предупреждение пожаров от электрического освещения и бытовых приборов

​Основные причины возникновения пожара от электричества – это короткое замыкание, перегрузка в сети. Чтобы этого не произошло, электропроводку следует содержать в исправном состоянии, а для предотвращения возгорания при коротком замыкании и при перегрузке в сети (включении сразу нескольких электроприборов) на распределительном щитке должны обязательно стоять калиброванные предохранители заводского изготовления.

Если в электросеть включить самодельный предохранитель из толстой проволоки «жучок», то он при коротком замыкании не расплавится. Следовательно, автомат защиты  не сработает, и сеть будет оставлена под напряжением. В этом случае провода нагреваются до плавления, изоляция воспламеняется, искры и огонь переходят на окружающие сгораемые предметы, и происходит пожар.

В связи с этим необходимо  применять предохранители только заводского изготовления. Короткое замыкание может произойти и в электропроводке, поэтому она должна быть в исправном состоянии. Пожар может возникнуть и от электрической лампы накаливания, вольфрамовая нить которой выделяет много тепла. Чтобы этого не произошло, электролампы не должны прикасаться к бумажным и матерчатым абажурам.

Часто пожар возникает и от бытовых электрических приборов, хотя они заводского изготовления и вполне исправны. Если в электросеть включить одновременно большое количество таких приборов, то это вызовет перегрузку и перегрев электропроводов. Изоляция воспламенится, и огонь распространится на различные предметы. Пожар может произойти и от одного электронагревательного прибора (утюг, чайник, обогреватель и др.), если им пользуются в нарушение инструкции.

В связи с этим категорически запрещается оставлять без присмотра приборы, включенные в сеть, а также  поручать присмотр за ними малолетним детям. Электроприборы нельзя ставить на сгораемые предметы, а также включать их вблизи занавесок, штор, деревянных перегородок и других легкосгораемых предметов.

Комитет гражданской защиты населения

администрации Волгограда

Изготовление самодельного предохранителя | Мастер Винтик.

При ремонте аппаратуры часто приходится сталкиваться с заменой предохранителя.

Бывает под рукой нет необходимого предохранителя. Можно купить предохранитель, а можно напаять самому своими руками.

Для изготовления предохранителя возьмём проволоку нужного диаметра и на паяем на негодный предохранитель.

Если проволоку просто намотать на предохранитель, то должного контакта не будет. Будет искрение, нагрев и если через предохранитель питание поступает на импульсный БП, то последний выйдет из строя быстро.

Лучше напаять вовнутрь, чтобы при сгорании брызги металла не разлетались по сторонам.

Диаметр проволоки определяем по таблице, ниже.

Для изготовления предохранителя чаще всего используется медная проволока, её данные берём из первого столбца, остальные параметры может кому-то для чего-то тоже пригодятся.

Незабываем: если используется проволока в эмалевой изоляции, то её нужно аккуратно очистить тонкой шкуркой или при помощи таблетки (ацетилсалициловой кислоты. Держите нос подальше — при плавлении таблетки выделяется резкий запах!)

Предохранители более 10А редко используются в радиоаппаратуре, поэтому более мощные предохранители отличаются своей конструктивной особенностью и изготавливаются исходя из особенностей данной аппаратуры.

Популярность: 1 642 просм.

Как безопасно восстановить автомобильный предохранитель

Плавкий предохранитель – одно из самых древних электротехнических устройств. Считается, что изобретателем предохранителя является Луи Франсуа Клеман Бреге, французский электротехник. В 1847 году он провел ряд экспериментов и выяснил, что вставки из тонкой проволоки фиксированного сечения способны перегорать при превышении током в электрической цепи определенной силы, пропорциональной сечению. Практическое же применение предохранителей, как устройств, началось приблизительно с середины XIX века – сперва в промышленной и бытовой электротехнике, а с массовым распространением «стальных коней» – и в автомобильной.

Несмотря на изобретение разного рода автоматически восстанавливающихся предохранителей – пружинных, биметаллических, полупроводниковых – самый обычный одноразовый плавкий предохранитель Луи Бреге до сих пор является наиболее распространенным и эффективным устройством защиты электроцепей в любом автомобиле от токовой перегрузки и короткого замыкания.

И в бюджетном, и в премиальном автомобиле практически все электрические потребители защищены плавкими предохранителями. И в мануале к любому авто, а тем более – в руководстве по обслуживанию и ремонту, обязательно есть такая (или очень похожая) фраза:

Запрещается даже временно устанавливать проволочные перемычки вместо соответствующих предохранителей, так как это может привести к повреждению электрической проводки и возникновению пожара!

Сказано правильно, и спорить с этим мы не намерены. Однако отметим, что обстоятельства бывают всякие, в том числе и не вполне рядовые. И любой владелец немолодого и повидавшего жизнь автомобиля может оказаться в ситуации, когда какой-то важный для движения предохранитель сгорел – в цепи бензонасоса, зажигания, стеклоочистителей в дождь, фар ночью и т. п, а заменить его нечем. Произойти подобное может не только в городе, где полно автомагазинов, отзывчивых граждан, а также автосервисов и эвакуаторов, наконец, а в глуши, когда запасных предохранителей в загашнике не оказалось, магазинов и просто добрых людей поблизости нет, а ехать-таки нужно…

Так что лучше обладать знаниями «для случая, который не случится», нежели оказаться беспомощным в маловероятной, но все же экстремальной ситуации! Как там звучит якобы японская поговорка, которую так любят писать в статусах в соцсетях? «Самурай носит меч всю жизнь, даже если понадобится он ему лишь раз в жизни»… Ну или что-то вроде того…

Когда «жучок»… был нормой

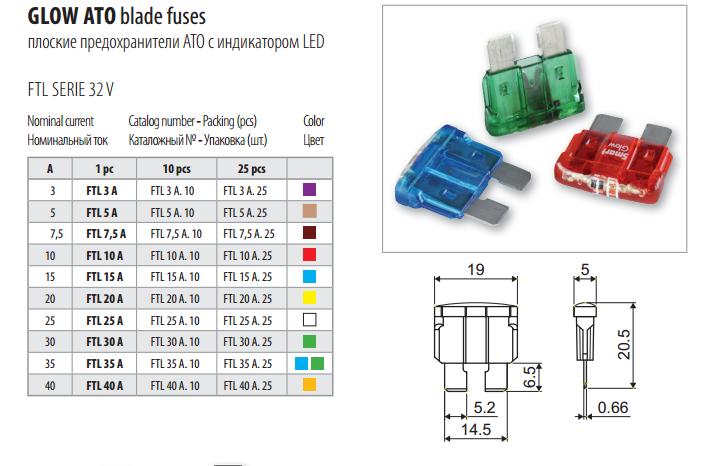

Молодые автовладельцы хорошо знакомы с современными П-образными ножевыми предохранителями, и, как правило, знакомы с их предшественниками, распространенными на советских машинах – предохранителями стержневого типа с их вечно паршивым контактом. А вот что было ЕЩЕ РАНЬШЕ, скорее всего, уже не помнят…

А вот до 70-х годов в автомобилях (кстати, не только в советских!) применялись предохранители, как раз очень похожие на современные П-образные ножевые. Представляли они собой текстолитовую пластинку с приклепанными пружинящими ножками-контактами и намотанными на нее 15-20 сантиметрами запасной проволочки. Если проволочка между контактами сгорала (предохранитель срабатывал), водитель просто отматывал с мотовильца несколько сантиметров и соединял ей контакты заново. Предохранитель восстанавливал свои свойства!

Не сказать, что такой принцип был идеальным – контакт в проволочном предохранителе частенько ухудшался со временем, поскольку зависел от силы и аккуратности намотки проволочки. Однако система все же просуществовала долгие годы на самых разных легковых и грузовых машинах и считалась вполне работоспособной. И обратите внимание: это ж по современным меркам натуральнейший «жучок»!

  «Жучок» – да не «жучок»! «Жучком», опасным и запрещенным к использованию, такой предохранитель считался бы, если б в нем применялась СЛУЧАЙНАЯ проволока! Но проволока в нем была строго тарированная, с сечением, соответствующим нужному току защиты, значение которого печаталось на корпусе предохранителя! Поэтому если взять современный предохранитель ножевого типа (сгоревший) и соединить его ножки проволочкой, чье сечение на сгорание приблизительно соответствует току, маркированному на предохранителе изначально, то такой «жучок» не будет представлять собой опасности для электропроводки автомобиля. Но как понять – какая проволока нужна?

Диаметр провода и ток сгорания

А вот для этого существует специальная расчетная формула. Но чаще для простоты используется заполненная по этой формуле справочная таблица! В свое время, когда развлечением считалось техническое творчество, а не деградация в соцсетях, эту табличку знал каждый школьник, посещающий радиокружок. Ибо изготовить своими руками предохранитель для самодельной конструкции было нормой! В справочной табличке для удобства сечение одножильного медного провода уже конвертировано в диаметр.

Для наиболее распространенных номиналов автомобильных предохранителей таблица выглядит так. Если же интересны иные значения токов (а эти таблицы обычно включают в себя диаметры провода для изготовления предохранителей от 0,5 ампер до 200-300 ампер), то нагуглить полную версию будет несложно.

Для примера. В распространенном LAN-кабеле «витая пара», которым проводят интернет в квартиры, одна жилка имеет диаметр около 0,5 мм – отрезок такого провода сработает в качестве предохранителя при токе около 30 ампер. В многожильных проводах типа ШВВП, используемых для подключения электроприборов к розетке, часто используются жилки диаметром 0,2 мм – на 7 ампер… Если сложить вдвое – получится предохранитель на 14-15 ампер. Ну и т. п.

Измеряем провод без штангенциркуля и микрометра

ОК, теперь мы знаем, как сделать относительно безопасный «жучок» на нужный нам ток… И проволочку найти и расплести на жилки, в принципе, несложно – можно в крайнем случае разрезать и очистить от изоляции провод лампы-переноски, USB-шнура, а то и какие-то штатные электроцепи в машине допустимо временно «ампутировать», отрезав провод от чего-то не слишком нужного типа задней противотуманки… В конце-концов, экстремальные ситуации порой требуют экстремальных решений.

Но как понять, на какой ток рассчитан провод, если мы не знаем его диаметр? Ведь на глаз определить толщину нереально! А ни штангенциркуля, ни микрометра в багажнике, как правило, нет… И опять на помощь придут дедовские приемчики – простые, но надежные.

Берем любой цилиндрический предмет – карандаш, отвертку, спичку, веточку – и наматываем на нее провод плотно виток к витку. Чем больше витков – тем выше будет точность измерения, но обычно достаточно 15-20 витков. Намотали – измеряем общую длину намотки линейкой и делим полученное число миллиметров на количество витков. Результат – диаметр провода!

Зануды пробурчат: «Ну да, запасных предохранителей с собой нет, а вот линейка в машине нашлась, видите ли!». Специально для зануд: ну XXI век же на дворе… У многих, к примеру, линейка есть в смартфоне!

Делаем предохранитель-«жучок»

…ну и последний шаг – если провод найден, диаметр его измерен, и он нам подходит. Плотно и туго наматываем отрезок медной жилки на ножки сгоревшего предохранителя и вставляем его на место. Готово!

И напоследок еще раз напоминаем, что заниматься подобным ремонтом, даже вдалеке от цивилизации и помощи, необходимо весьма и весьма осторожно! Делайте «жучок», лишь окончательно убедившись, что аналогичный сгоревшему фабричный предохранитель нельзя хотя бы на время выдернуть из цепи, где он защищает что-то, без чего можно временно обойтись, – например, обогрев заднего стекла или нечто подобное. И если уж запасных нет, выдернуть неоткуда и за помощью обратиться не к кому – тогда только мотайте «жучок»… Но не забудьте при первой же возможности заменить его на нормальный предохранитель и выяснить причину перегорания!

Опрос

Вы когда-нибудь застревали в глуши на неисправной машине?

Всего голосов:

Схема простого электронного предохранителя | Проекты самодельных схем

В этой статье мы исследуем конструкцию электронной схемы, которая работает как обычный предохранитель для защиты любой электрической системы от перегрузок, перегрузки по току, короткого замыкания и связанных с ними опасностей возгорания.

Однако главным преимуществом этого электронного предохранителя является то, что он не требует частой замены, такой как механические предохранители, вместо этого его можно сбросить одним нажатием кнопки.

Что такое предохранитель

Предохранитель — это устройство, используемое в электропроводке для предотвращения опасности случайного возгорания из-за короткого замыкания или перегрузки.В обычных механических предохранителях используется специальный плавкий провод, который плавится при коротком замыкании в какой-либо точке проводки.

Хотя такие предохранители довольно надежны, они явно не так эффективны или элегантны по своим характеристикам.

Тип предохранителя с механическим плавким предохранителем требует тщательного выбора в зависимости от номинала, и после его перегорания снова требуется тщательная замена устройства.

Даже автомобили включают в себя в основном плавкие предохранители вышеупомянутых типов для обсуждаемых мер предосторожности.

Однако вышеупомянутый неэффективный предохранитель может быть очень эффективно заменен более универсальными типами электронных предохранителей без особых усилий.

Основные характеристики

Если вы ищете схему электронного предохранителя в Интернете, вы можете встретить несколько очень обычных конструкций, которые фактически не способны справляться с сильноточными короткими замыканиями или перегрузками.

Эти схемы созданы школьниками и не могут использоваться в серьезных приложениях.

В представленной ниже конструкции используется реле, которое способно выдерживать сильноточные короткие замыкания до 5 или даже 10 ампер.

Это делает конструкцию пригодной почти для всех сильноточных цепей постоянного тока, требующих надежной защиты от короткого замыкания.

Как работает этот электронный предохранитель

Идея была разработана мной, и результаты испытаний были весьма впечатляющими.

ЦЕПНАЯ СХЕМА очень проста, реле используется для переключения питания аккумулятора на остальную электрическую часть транспортного средства через его контакты.

Резистор низкого номинала помещается поперек эмиттера базы транзистора для определения повышения уровней тока.

Когда обнаруживается возможное короткое замыкание, на этом низком резисторе создается эквивалентное напряжение, это напряжение становится ответственным за мгновенный запуск транзистора, который, в свою очередь, запускает каскад драйвера реле.

Реле быстро возвращается в исходное положение и отключает питание бортовой сети.

Однако в процессе он также фиксируется, чтобы не переходить в колебательный режим.

Контакты реле должны быть рассчитаны на максимальный допустимый ток, указанный для нормальных нужд автомобиля.

Чувствительный резистор

Значение чувствительного резистора следует тщательно выбирать для предполагаемых операций отключения при правильных уровнях перегрузки.

Я использовал железный провод (толщиной 1 мм, 6 витков, диаметром 1 дюйм) вместо чувствительного резистора, и он мог хорошо выдерживать до 4 ампер, после чего он заставлял реле отключаться.

Для более высоких токов можно попробовать меньшее количество витков.

Чтобы быть точным, чувствительный резистор можно рассчитать по формуле:

• Rx = 0.6 / ток отключения
• Rx мощность = 0,6 x ток отключения

Переключатель «push to OFF» используется для сброса цепи, но только после того, как условие короткого замыкания будет исправлено должным образом.

Схема простого электронного предохранителя, разработанная мной, показана ниже:

Другой простой электронный предохранитель

Электронный предохранитель означает, что ток нагрузки отключается при обнаружении перегрузки. На самом деле он просто ограничивает ток нагрузки величиной определенных ампер.Следующая схема в основном вызовет падение тока нагрузки до 0%.

В случае его повышения вызывает включение IL x R2> 0,7 В / R2, Q4 передает базовый ток на Q3. В результате Q4 активируется, обеспечивая дополнительный базовый ток для Q4.

Функция регенерации продолжается до тех пор, пока в конечном итоге Q4 и Q3 не станут насыщенными. Q3 впоследствии снимет весь базовый ток с Q1, в результате чего Q2 отключится и обеспечит защиту нагрузки от перегрузки по току.

В случае нажатия кнопки сброса весь текущий привод будет отключен от Q3 и Q4, что приведет к тому, что они не будут насыщены.

Как только кнопка сброса i отпущена, схема либо вернется в исходное состояние в случае устранения ситуации перегрузки, либо снова отключится, если она все еще существует.

Следует соблюдать осторожность при «заземлении», чтобы не допустить короткого замыкания R2.
