8.2.1.      Принцип действия позисторов | Электротехника

Позистор – это полупроводниковый терморезистор с положительным темпера­турным коэффициентом сопротивления.

В массовом производстве позисторы делают на основе кера­мики из титаната бария. Титанат бария BaTiO3 – диэлектрик с удельным сопротивлением при комнатной температуре 1010…1012 Ом.см, что значительно превышает удельное сопротивление полупровод­ников. Если же в состав керамики из титаната бария ввести примеси редкоземельных элементов (лантана, церия или др.) либо других элементов (ниобия, тантала, сурьмы, висмута и т.п.), имеющих валентность, большую, чем у титана, и ионный радиус, близкий к радиусу иона титана, то это приведет к уменьшению удельного сопротивления до 10…102 Ом.см, что соответствует удельному сопротивлению полупроводниковых материалов.

Полупроводниковый титанат бария об­ладает аномальной температурной зависимостью удельного со­противления: в узком диапазоне температур при нагреве выше точки Кюри удельное сопротивление полупроводникового титаната бария увеличивается на несколько порядков.

Механизм электропроводности по­лупроводникового титаната бария при наличии примесей можно представить следующим образом. Примесь редко­земельного элемента (например, лан­тана) замещает в узле кристалличе­ской решетки барий. Часть атомов ти­тана, поддерживая электрическую нейтральность всего кристалла, захва­тывает лишние валентные электроны лантана, имеющего большую валент­ность, чем валентность бария. Захва­тываемые электроны, находясь в ква­зиустойчивом состоянии, легко переме­щаются под действием электрического поля и обусловливают электропроводность материала.

В полупроводниковом тита­нате бария существуют четырехвалентные и трехвалентные ионы титана. Между разновалентными ионами титана может происхо­дить обмен электронами. При этом каждый ион титана стано­вится то трех-, то четырехвалентным. Этот процесс является причиной электропроводности титаната бария.

Появление полупроводниковых свойств в ионных кристаллах под влиянием примесей наблюдается так­же и для оксида никеля. Полупро­водники, изготовляемые подобным методом, иногда называют полупро­водниками с управляемой валент­ностью.

Технология изготовления позисторов аналогична технологии изготовления изделий из других керамических материалов. После смешивания исходных компонен­тов и веществ, содержащих примесные элементы, проводят первич­ный обжиг этой смеси при температуре около 1000 °С. Полученную твердую массу измельчают, а затем формуют заготовки. Вторичный обжиг производят при тем­пературе 1300…1400 °С.

В результате, резистивный слой позистора состоит из большого числа контактирующих между

собой зерен или крис­таллитов полупроводникового титаната бария. Сопротивление позистора зависит от сопротивлений обедненных поверхностных слоев на зернах. Высота поверх­ностных потенциальных барьеров оказывается малой при темпе­ратурах ниже точки Кюри, когда в зернах существует спонтанная поляризация и материал обладает очень большой диэлектрической   проницаемостью.

При температурах, больших точки Кюри, титанат бария претерпевает фазовое превращение из сегнетоэлектрического в параэлектрическое со­стояние. При этом пропадает спон­танная поляризация, резко умень­шается диэлектрическая проницае­мость, растет высота поверхностных потенциальных барьеров на зернах и увеличивается со­противление позистора (рис. 8.3).

Участок роста сопротивления зависит от точки Кюри керамики.  Точка Кюри титаната ба­рия может быть смещена в сторону низких температур путем частичного замещения бария стронцием. И на­оборот, точка Кюри может быть сме­щена в сторону больших температур частичной заменой бария свинцом.

Уменьшает точку Кюри и частичная замена титана цирконием, оловом или самарием. Такое регулирование позволяет создавать позисторы, у которых положительный температурный коэффи­циент сопротивления наблюдается в разных диапазонах темпе­ратур.

Иногда для создания позисторов используют монокристаллические кремний, германий и другие полупроводниковые материалы. Принцип действия таких позисторов основан на уменьшении подвижности носителей заряда с увеличением температуры

Термистор — это.

.. Что такое Термистор? Датчик температуры на основе термистора Символ терморезистора, используемый в схемах Вольт-Амперная характеристика (ВАХ) для позистора. Зависимость сопротивления Термистора от температуры. 1:для R0

Термистор — полупроводниковый резистор, электрическое сопротивление которого существенно зависит от температуры.
Для термистора характерны большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов), простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, стабильность характеристик во времени.

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1—10 мкм до 1—2 см.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Термистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году и имеет патент США номер #2,021,491.

Различают терморезисторы с отрицательным (термисторы) и положительным (позисторы) ТКС.
Терморезисторы с отрицательным ТКС изготовляют из смеси поликристаллических оксидов переходных металлов (например, MnO, СoO?, NiO, CuO), легированных Ge и Si, полупроводников типа A

III BV, стеклообразных полупроводников и других материалов.

Различают терморезисторы низкотемпературные (рассчитанные на работу при температуpax ниже 170 К), среднетемпературные (170—510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900—1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от — 2,4 до −8,4 %/К и номинальным сопротивлением 1—106 Ом.

Режим работы терморезисторов зависит от того, на каком участке статической вольт-амперной характеристики (ВАХ) выбрана рабочая точка.

В свою очередь ВАХ зависит как от конструкции, размеров и основных параметров терморезистора, так и от температуры, теплопроводности окружающей среды, тепловой связи между терморезистором и средой. Терморезисторы с рабочей точкой на начальном (линейном) участке ВАХ используются для измерения и контроля температуры и компенсации температурных изменений параметров электрической цепей и электронных приборов. Терморезисторы с рабочей точкой на нисходящем участке ВАХ (с отрицательным сопротивлением) применяются в качестве пусковых реле, реле времени, измерителей мощности электро-магнитного излучения на СВЧ, стабилизаторов температуры и напряжения. Режим работы терморезистора, при котором рабочая точка находится также на ниспадающем участке ВАХ (при этом используется зависимость сопротивления терморезистора от температуры и теплопроводности окружающей среды), характерен для терморезисторов, применяемых в системах теплового контроля и пожарной сигнализации, регулирования уровня жидких и сыпучих сред; действие таких терморезисторов основано на возникновении релейного эффекта в цепи с терморезистором при изменении температуры окружающей среды или условий теплообмена терморезистора со средой.

Изготовляются также терморезисторы специальной конструкции — с косвенным подогревом. В таких терморезисторах имеется подогревная обмотка, изолированная от полупроводникового резистивного элемента (если при этом мощность, выделяющаяся в резистивном элементе, мала, то тепловой режим терморезистора определяется температурой подогревателя, то есть током в нём). Таким образом, появляется возможность изменять состояние терморезистора, не меняя ток через него. Такой терморезистор используется в качестве переменного резистора, управляемого электрически на расстоянии.

Из терморезисторов с положительным температурным коэффициентом наибольший интерес представляют терморезисторы, изготовленные из твёрдых растворов на основе BaTiO3

. Такие терморезисторы обычно называют позисторами. Известны терморезисторы с небольшим положительным температурным коэффициентом (0,5—0,7 %/К), выполненные на основе кремния с электронной проводимостью; их сопротивление изменяется с температурой примерно по линейному закону. Такие терморезисторы используются, например, для температурной стабилизации электронных устройств на транзисторах.

Стоит отметить, что график изображённый на рисунке «Вольт-Амперная характеристика (ВАХ) для позистора.» некорректен, так как неправильно расположены оси — нужно поменять их местами. Для получения ВАХ термистора график необходимо повернуть влево на 90 градусов и инвертировать по вертикали.

Литература

  • Шефтель И Т., Терморезисторы
  • Мэклин Э. Д., Терморезисторы
  • Шашков А. Г., Терморезисторы и их применение
  • Пасынков В. В., Чиркин Л. К. Полупроводниковые приборы: Учебник для вузов — 4-е перераб. и доп. изд. — М.: Высшая школа, 1987. — С. 401-407. — 479 с. — 50 000 экз.

См. также

Категории:
  • Полупроводниковые приборы
  • Электронные компоненты
  • Датчики

Wikimedia Foundation. 2010.

Как проверить позистор мультиметром: пошаговая инструкция

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Различные виды позисторов и их графическое изображение в принципиальных схемах

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

  1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
  2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
  3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
  4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.
Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

  1. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
  2. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

  1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
  2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
  3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
  4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
  5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
  6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
  7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).
Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

  1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, приступаем к тестированию.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
  3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
  4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Терморезисторы. Виды и устройство. Работа и параметры

Полупроводниковые резисторы, сопротивление которых зависит от температуры называются терморезисторы. Они имеют свойство значительного температурного коэффициента сопротивления, величина которого больше, чем у металлов во много раз. Они широко применяются в электротехнике.

Устройство и работа

Они имеют простую конструкцию, выпускаются разных размеров и формы.

В полупроводниках есть свободные носители заряда двух видов: электроны и дырки. При неизменной температуре эти носители произвольно образуются и исчезают. Среднее количество свободных носителей находится в динамическом равновесии, то есть неизменно.

При изменении температуры равновесие нарушается. Если температура повышается, то число носителей заряда также увеличивается, а при снижении температуры концентрация носителей уменьшается. На удельное сопротивление полупроводника оказывает влияние температура.

Если температура подходит к абсолютному нулю, то полупроводник имеет свойство диэлектрика. При сильном нагревании он идеально проводит ток. Основной особенностью терморезистора является то, что его сопротивление наиболее заметно зависит от температуры в обычном интервале температур (-50 +100 градусов).

Популярные терморезисторы производятся в виде стержня из полупроводника, который покрыт эмалью. К нему подведены электроды и колпачки для контакта. Такие резисторы применяются в сухих местах.

Некоторые терморезисторы располагают в металлическом герметичном корпусе. Поэтому они могут использоваться во влажных местах с агрессивной внешней средой.

Герметичность корпуса создается при помощи олова и стекла. Стержни из полупроводника обернуты металлизированной фольгой. Для подключения тока применяется проволока из никеля. Величина номинального сопротивления составляет 1-200 кОм, температура работы -100 +129 градусов.

Принцип действия терморезистора основан на свойстве изменения сопротивления от температуры. Для изготовления используются чистые металлы: медь и платина.

На электрических схемах терморезисторы обозначаются:

Основные параметры
  • ТКС – термический коэффициент сопротивления, равен изменению сопротивления участка цепи при изменении температуры на 1 градус. Если ТКС положительный, то терморезисторы называют позисторами (РТС-термисторы). А если ТКС отрицательный, то термисторами (NТС-термисторы). У позисторов при повышении температуры повышается и сопротивление, а у термисторов все происходит наоборот.
  • Номинальное сопротивление – это величина сопротивления при 0 градусах.
  • Диапазон работы. Резисторы делят на низкотемпературные (менее 170К), среднетемпературные (от 170 до 510 К), высокотемпературные (более 570К).
  • Мощность рассеяния. Это величина мощности, в пределах которой терморезистор во время работы обеспечивает сохранение заданных параметров по техническим условиям.
Виды и особенности терморезисторов

Все датчики температуры на производстве работают по принципу преобразования температуры в сигнал электрического тока, который можно передавать с большой скоростью на дальние расстояния. Любые величины можно преобразовать в электрические сигналы, переведя их в цифровой код. Они передаются с высокой точностью, и обрабатываются вычислительной техникой.

Металлические терморезисторы

Материалом для терморезисторов можно использовать далеко не любые проводники тока, так как к терморезисторам предъявляются некоторые требования. Материал для их изготовления должен иметь высокий ТКС, а сопротивление должно зависеть от температуры по линейному графику в большом интервале температур.

Также проводник из металла должен обладать инертностью к агрессивным действиям внешней среды и качественно воспроизводить характеристики, что дает возможность менять датчики без особых настроек и измерительных приборов.

Для таких требований хорошо подходят медь и платина, не считая их высокой стоимости. Терморезисторы на их основе называют платиновыми и медными. ТСП (платиновые) термосопротивления работают при температурах -260 — 1100 градусов. Если температура в пределах от 0 до 650 градусов, то такие датчики применяют в качестве образцов и эталонов, так как в этом интервале нестабильность составляет не более 0,001 градусов.

Из недостатков платиновых терморезисторов можно назвать нелинейность преобразования и высокую стоимость. Поэтому точные замеры параметров возможны только в рабочем диапазоне.

Практически широко применяются недорогие медные образцы терморезисторов ТСМ, у которых линейность зависимости сопротивления от температуры намного выше. Их недостатком является малое удельное сопротивление и неустойчивость к повышенным температурам, быстрая окисляемость. В связи с этим термосопротивления на основе меди имеют ограниченное использование, не более 180 градусов.

Для монтажа платиновых и медных датчиков применяют 2-проводную линию при расстоянии до прибора до 200 метров. Если удаление больше, то применяют трехжильный кабель, в котором третий проводник служит для компенсирования сопротивления проводов.

Из недостатков платиновых и медных терморезисторов можно отметить их малую скорость работы. Их тепловая инерция достигает нескольких минут. Существуют терморезисторы с малой инерционностью, время срабатывания которых не выше нескольких десятых секунды. Это достигается небольшими размерами датчиков. Такие термосопротивления производят из микропровода в стеклянной оболочке. Эти датчики имеют небольшую инерцию, герметичны и обладают высокой стабильностью. При небольших размерах они обладают сопротивлением в несколько кОм.

Полупроводниковые

Такие сопротивления имеют название термисторов. Если их сравнить с платиновыми и медными образцами, то они обладают повышенной чувствительностью и ТКС отрицательного значения. Это значит, что при возрастании температуры сопротивление резистора снижается. У термисторов ТКС намного больше, чем у платиновых и медных датчиков. При небольших размерах их сопротивление доходит до 1 мегома, что не позволяет оказывать влияние на измерение сопротивлению проводников.

Для осуществления замеров температуры большую популярность приобрели терморезисторы на полупроводниках КМТ, состоящих из оксидов кобальта и марганца, а также термосопротивления ММТ на основе оксидов меди и марганца. Зависимость сопротивления от температуры на графике имеет хорошую линейность в интервале температур -100 +200 градусов. Надежность терморезисторов на полупроводниках довольно высока, свойства имеют достаточную стабильность в течение длительного времени.

Основным их недостатком является такой факт, что при массовом изготовлении таких терморезисторов не получается обеспечить необходимую точность их характеристик. Поэтому один отдельно взятый резистор будет отличаться от другого образца, подобно транзисторам, которые из одной партии могут иметь различные коэффициенты усиления, трудно найти два одинаковых образца. Этот отрицательный момент создает необходимость дополнительной настройки аппаратуры при замене терморезистора.

Для подключения термисторов обычно применяют мостовую схему, в которой мост уравновешивается потенциометром. Во время изменения сопротивления резистора от действия температуры мост можно привести в равновесие путем регулировки потенциометра.

Такой метод ручной настройки используется в учебных лабораториях для демонстрации работы. Регулятор потенциометра оснащен шкалой, которая имеет градуировку в градусах. На практике в сложных схемах измерения эта регулировка происходит в автоматическом режиме.

Применение терморезисторов

В работе термодатчиков существует два режима действия. При первом режиме температура датчика определяется лишь температурой внешней среды. Протекающий по резистору ток маленький и не способен его нагреть.

При 2-м режиме термистор нагревается протекающим током, а его температура определяется условиями отдачи тепла, например, скоростью обдува, плотностью газа и т.д.

На схемах термисторы (NТС) и резисторы (РТС) имеют соответственно отрицательный и положительный коэффициенты сопротивления, и обозначаются следующим образом:

Применение термисторов:
  • Измерение температуры.
  • Бытовая техника: морозильники, фены, холодильники и т.д.
  • Автомобильная электроника: измерение охлаждения антифриза, масла, контроль выхлопных газов, системы торможения, температура в салоне.
  • Кондиционеры: распределение тепла, контроль температуры в помещении.
  • Отопительные котлы, теплые полы, печи.
  • Блокировка дверей в устройствах нагревания.
  • Электронная промышленность: стабилизация температуры лазерных фотоэлементов и диодов, а также медных обмоток катушек.
  • В мобильных телефонах для компенсации нагрева.
  • Ограничение тока запуска двигателей, ламп освещения, импульсных блоков питания.
  • Контроль наполнения жидкостей.
Применение позисторов:
  • Защита от короткого замыкания в двигателях.
  • Защита от оплавления при токовой перегрузке.
  • Для задержки времени включения импульсных блоков питания.
  • Мониторы компьютеров и кинескопы телевизоров для размагничивания и предотвращения нарушения цвета.
  • В пускателях компрессоров холодильников.
  • Тепловая блокировка трансформаторов и двигателей.
  • Приборы измерения.
  • Автоматика управления техникой.
  • Устройства памяти информации.
  • В качестве нагревателей карбюраторов.
  • В бытовых устройствах: закрывание дверки стиральной машины, в фенах и т.д.
Похожие темы:

Терморезисторы.

Обозначение на схеме, разновидности, применение

В электронике всегда приходится что-то измерять или оценивать. Например, температуру. С этой задачей успешно справляются терморезисторы – электронные компоненты на основе полупроводников, сопротивление которых изменяется в зависимости от температуры.

Здесь я не буду расписывать теорию физических процессов, которые происходят в терморезисторах, а перейду ближе к практике – познакомлю читателя с обозначением терморезистора на схеме, его внешним видом, некоторыми разновидностями и их особенностями.

На принципиальных схемах терморезистор обозначается вот так.

В зависимости от сферы применения и типа терморезистора обозначение его на схеме может быть с небольшими отличиями. Но вы всегда его определите по характерной надписи t или .

Основная характеристика терморезистора – это его ТКС. ТКС – это температурный коэффициент сопротивления. Он показывает, на какую величину изменяется сопротивление терморезистора при изменении температуры на 1°С (1 градус Цельсия) или 1 градус по Кельвину.

У терморезисторов несколько важных параметров. Приводить я их не буду, это отдельный рассказ.

На фото показан терморезистор ММТ-4В (4,7 кОм). Если подключить его к мультиметру и нагреть, например, термофеном или жалом паяльника, то можно убедиться в том, что с ростом температуры его сопротивление падает.

Терморезисторы есть практически везде. Порой удивляешься тому, что раньше их не замечал, не обращал внимания. Давайте взглянем на плату от зарядного устройства ИКАР-506 и попробуем найти их.

Вот первый терморезистор. Так как он в корпусе SMD и имеет малые размеры, то запаян на небольшую плату и установлен на алюминиевый радиатор – контролирует температуру ключевых транзисторов.

Второй. Это так называемый NTC-термистор (JNR10S080L). О таких я ещё расскажу. Служит он для ограничения пускового тока. Забавно. Вроде терморезистор, а служит в качестве защитного элемента.

Почему то если заходит речь о терморезисторах, то обычно думают, что они служат для измерения и контроля температуры. Оказывается, они нашли применение и как устройства защиты.

Также терморезисторы устанавливаются в автомобильные усилители. Вот терморезистор в усилителе Supra SBD-A4240. Здесь он задействован в цепи защиты усилителя от перегрева.

Вот ещё пример. Это литий-ионный аккумулятор DCB-145 от шуруповёрта DeWalt. Вернее, его «потроха». Для контроля температуры аккумуляторных ячеек применён измерительный терморезистор.

Его почти не видно. Он залит силиконовым герметиком. Когда аккумулятор собран, то этот терморезистор плотно прилегает к одной из Li-ion ячеек аккумулятора.

Прямой и косвенный нагрев.

По способу нагрева терморезисторы делят на две группы:

  • Прямой нагрев. Это когда терморезистор нагревается внешним окружающим воздухом или током, который протекает непосредственно через сам терморезистор. Терморезисторы с прямым нагревом, как правило, используются либо для измерения температуры, либо температурной компенсации. Такие терморезисторы можно встретить в термометрах, термостатах, зарядных устройствах (например, для Li-ion батарей шуруповёртов).

  • Косвенный нагрев. Это когда терморезистор нагревается рядом расположенным нагревательным элементом. При этом он сам и нагревательный элемент электрически не связаны друг с другом. В таком случае, сопротивление терморезистора определяется функцией тока, протекающего через нагревательный элемент, а не через терморезистор. Терморезисторы с косвенным нагревом являются комбинированными приборами.

NTC-термисторы и позисторы.

По зависимости изменения сопротивления от температуры терморезисторы делят на два типа:

Давайте разберёмся, какая между ними разница.

NTC-термисторы.

Своё название NTC-термисторы получили от сокращения NTC – Negative Temperature Coefficient, или «Отрицательный Коэффициент Сопротивления». Особенность данных термисторов в том, что при нагреве их сопротивление уменьшается. Кстати, вот так обозначается NTC-термистор на схеме.


Обозначение термистора на схеме

Как видим, стрелки на обозначении разнонаправлены, что указывает на основное свойство NTC-термистора: температура увеличивается (стрелка вверх), сопротивление падает (стрелка вниз). И наоборот.

На практике встретить NTC-термистор можно в любом импульсном блоке питания. Например, такой термистор можно обнаружить в блоке питания компьютера. Мы уже видели NTC-термистор на плате ИКАР’а, только там он был серо-зелёного цвета.

На этом фото NTC-термистор фирмы EPCOS. Применяется для ограничения пускового тока.

Для NTC-термисторов, как правило, указывается его сопротивление при 25°С (для данного термистора это 8 Ом) и максимальный рабочий ток. Обычно это несколько ампер.

Данный NTC-термистор устанавливается последовательно, на входе сетевого напряжения 220V. Взгляните на схему.

Так как он включен последовательно с нагрузкой, то весь потребляемый ток протекает через него. NTC-термистор ограничивает пусковой ток, который возникает из-за заряда электролитических конденсаторов (на схеме С1). Бросок зарядного тока может привести к пробою диодов в выпрямителе (диодный мост на VD1 — VD4).

При каждом включении блока питания конденсатор начинает заряжаться, а через NTC-термистор начинает протекать ток. Сопротивление NTC-термистора при этом велико, так как он ещё не успел нагреться. Протекая через NTC-термистор, ток разогревает его. После этого сопротивление термистора уменьшается, и он практически не препятствует протеканию тока, потребляемого прибором. Таким образом, за счёт NTC-термистора удаётся обеспечить «плавный запуск» электроприбора и уберечь от пробоя диоды выпрямителя.

Понятно, что пока импульсный блок питания включен, NTC-термистор находится в «подогретом» состоянии.

Если в схеме происходит выход из строя каких-либо элементов, то, обычно резко возрастает и потребляемый ток. При этом нередки случаи, когда NTC-термистор служит своего рода дополнительным предохранителем и также выходят из строя из-за превышения максимального рабочего тока.

Далее на фото наглядный пример – сгоревший NTC-термистор 5D-11, который был установлен в зарядном устройстве ИКАР-506. Он ограничивал пусковой ток при включении.

Выход из строя ключевых транзисторов в блоке питания зарядного устройства привел к превышению максимального рабочего тока этого термистора (max 4A) и он сгорел.

Позисторы. PTC-термисторы.

Термисторы, сопротивление которых при нагреве растёт, называют позисторами. Они же PTC-термисторы (PTC — Positive Temperature Coefficient, «Положительный Коэффициент Сопротивления»).

Стоит отметить, что позисторы получили менее широкое распространение, чем NTC-термисторы.

Условное обозначение позистора на схеме.

Позисторы легко обнаружить на плате любого цветного CRT-телевизора (с кинескопом). Там он установлен в цепи размагничивания. В природе встречаются как двухвыводные позисторы, так и трёхвыводные.

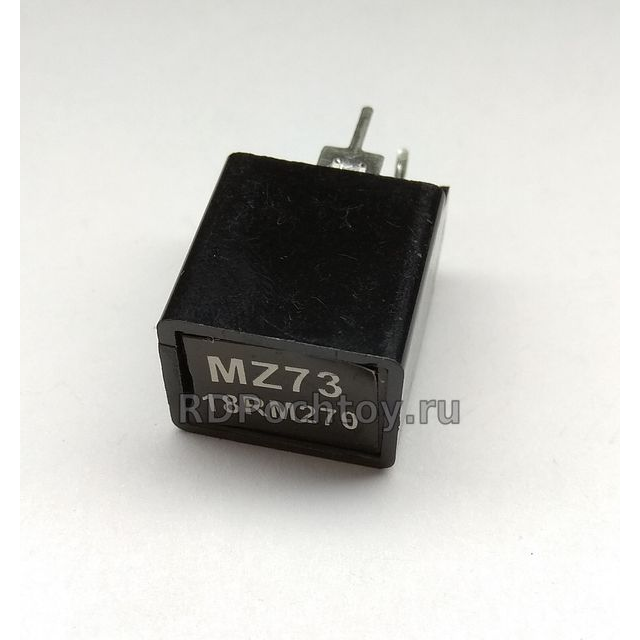

На фото представитель двухвыводного позистора, который применяется в цепи размагничивания кинескопа.

Внутри корпуса между выводами-пружинами установлено рабочее тело позистора. По сути это и есть сам позистор. Внешне выглядит как таблетка с напылением контактного слоя по бокам.

Как я уже говорил, позисторы используются для размагничивания кинескопа, а точнее его маски. Из-за магнитного поля Земли или влияния внешних магнитов маска намагничивается, и цветное изображение на экране кинескопа искажается, появляются пятна.

Наверное, каждый помнит характерный звук «бдзынь», когда включается телевизор — это и есть тот момент, когда работает петля размагничивания.

Кроме двухвыводных позисторов широко применяются трёхвыводные позисторы. Вот такие.

Далее на фото трёхвыводный позистор СТ-15-3.

Отличие их от двухвыводных заключается в том, что они состоят из двух позисторов-«таблеток», которые установлены в одном корпусе. На вид эти «таблетки» абсолютно одинаковые. Но это не так. Кроме того, что одна таблетка чуть меньше другой, так ещё и сопротивление их в холодном состоянии (при комнатной температуре) разное. У одной таблетки сопротивление около 1,3 ~ 3,6 кОм, а у другой всего лишь 18 ~ 24 Ом.

Трёхвыводные позисторы также применяются в цепи размагничивания кинескопа, как и двухвыводные, но только схема их включения немного иная. Если вдруг позистор выходит из строя, а такое бывает довольно часто, то на экране телевизора появляются пятна с неестественным отображением цвета.

Более детально о применении позисторов в цепи размагничивания кинескопов я уже рассказывал здесь.

Так же, как и NTC-термисторы, позисторы используются в качестве устройств защиты. Одна из разновидностей позистора — это самовосстанавливающийся предохранитель.

SMD-терморезисторы.

С активным внедрением SMT-монтажа, производители стали выпускать миниатюрные терморезисторы, адаптированные и под него. Размеры их корпуса, как правило, соответствуют стандартным типоразмерам (0402, 0603, 0805, 1206), которые имеют чип резисторы и конденсаторы. Маркировка на них не наносится, что затрудняет их идентификацию. По внешнему виду SMD-терморезисторы очень похожи на керамические SMD-конденсаторы.

Встроенные терморезисторы.

В электронике активно применяются и встроенные терморезисторы. Если у вас паяльная станция с контролем температуры жала, то в нагревательный элемент встроен тонкоплёночный терморезистор. Также терморезисторы встраиваются и в фен термовоздушных паяльных станций, но там он является отдельным элементом.

Стоит отметить, что в электронике наряду с терморезисторами активно применяются термопредохранители и термореле (например, типа KSD), которые также легко обнаружить в электронных приборах.

Теперь, когда мы познакомились с терморезисторами, пора узнать об их параметрах.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Термистор . NTC термистор. Позисторы PTC

Измеритель с отрицательным ТКС называют NTC-термистор, где NTC – Negative Temperature Coefficient. При нагревании R полупроводника уменьшается. Это популярный узел среди радиолюбителей, который всегда применяется в создании каких-либо электронных аппаратов. Поэтому его будет полезно рассмотреть подробнее.

Принцип работы и все характеристики берут отсчет от свойств при комнатной температуре. Обычно за точку отсчета берется +25 С. При ней у резистора заявленные показатели. Чаще всего используют NTC 10 Ком и 100 Ком. Номинальное R при подогреве может изменяться в тысячу раз. Это касается термодатчиков, произведенных из проводников с плохой проводимостью. Если берут с хорошей, то отношение измеряется в пределах 10.

Зависимость электросопротивления для большинства таких устройств имеет нелинейную прогрессию. Поэтому необходимо иметь таблицу с расписанными данными по взаимосвязи этих показателей. Такие таблицы должны прилагаться к каждому виду терморезисторов. Параметры сопротивления полупроводников со временем практически не изменяются, поэтому их срок службы достаточно велик. Это при условии соблюдения температурного режима, который варьируется от -55 С до +300 С.

NTC-прибор используется в двух случаях: для стабилизации пускового напряжения, точнее для его сглаживания. И в качестве датчика температур, для ее измерения как внутри, так и замер внешних данных. Схема использования при запуске достаточна простая. При скачке пускового напряжения, электроток нагрузки проходит через NTC, который обладает определенным R при +25 С и он не дает большому скачку испортить весь электроприбор. При постепенном подогреве сопротивляемость падает, и оно выравнивается. Это свойство помогает запускать приборы плавно, не боясь перегорания диодных мостов и предохранителей.

Второй вариант использования – это датчик температуры. На основании показаний градуса разогревания можно настроить включение тех или иных элементов, например, электродвигателя, кулера, вентилятора. Также использовать для сигнализирования о перегреве системы или ее компонента. При небольшом значении проходящего электричества, терморезистор не будет нагреваться, а будет показывать градусы окружающей среды. Эта же функция используется в аккумуляторах для ноутбука. К элементу питания примотан такой элемент и при перегреве он подает сигнал, который сразу уменьшает подачу питания.

Полезное применение при конструировании 3D-принтеров, в частности подогреваемых столов к ним и экструдерах (Hot End) оценили все радиолюбители. В таких приборах используют приспособление на 100 Ком. Маленькие размеры позволяют крепить и размещать электродатчик на небольших площадях. Работа при высоких температурах имеет большое значение при выборе узла для данных аппаратов.

Для надежной и правильной работы термистора NTC уделите особое внимание калибровке, вне зависимости от назначения. Это важный этап в настройке всего механизма. Для этого необходимо использовать таблицу зависимости. При подключении к Arduino первым делом следует написать скетч. Который выведет такую зависимость на экран и можно будет свериться.

PTC термистор термочувствительное защитное устройство — термистор



Термисторы PTC-типа

Термистор относится к термочувствительным защитным устройства встраиваемой тепловой защите электродвигателя. Располагаются в специально предусмотренных для этой цели гнездах в лобовых частях электродвигателя (защита от заклинивания ротора) или в обмотках электродвигателя (защита от теплового перегруза).
Термистор — полупроводниковый резистор, изменяющие свое сопротивление в зависимости от температуры.
Термисторы в основном делятся на два класса:
PTC-типа — полупроводниковые резисторы с положительным температурным коэффициентом сопротивления;
NTC-типа — полупроводниковые резисторы с отрицательным температурным коэффициентом сопротивления.
Для защиты электродвигателей используются в основном PTC-термисторы (позисторы Positive Temperature Coefficient), обладающие свойством резко увеличивать свое сопротивление, когда достигнута некоторая характеристическая температура (см рис. 1). Применительно к двигателю это максимально допустимая температура нагрева обмоток статора для данного класса изоляции. Три (для двухобмоточных двигателей — шесть) PTC-термистора соединены последовательно и подключены к входу электронного блока защиты. Блок настроен таким образом, что при превышении суммарного сопротивления цепочки срабатывает контакт выходного реле, управляющий расцепителем автомата или катушкой магнитного пускателя. Термисторная защита предпочтительней в тех случаях, когда по току невозможно определить с достаточной точностью температуру двигателя. Это касается прежде всего двигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременным режимом) или двигателей с регулируемым числом оборотов (при помощи преобразователей частоты). Термисторная защита эффективна также при сильном загрязнении двигателей или выходе из строя системы принудительного охлаждения.



Рис.1 Зависимость сопротивления термистора PTC-типа от температуры PTC — полупроводниковый резистор



Недостатком данного вида защиты является то, что с датчиками выпускаются далеко не все типы двигателей. Это особенно касается двигателей отечественного производства. Датчики могут устанавливаться только в условиях стационарных мастерских. Температурная характеристика термистора достаточно инерционна и сильно зависит от температуры окружающей среды и от условий эксплуатации самого двигателя. Они требуют наличия специального электронного блока: термисторного устройства защиты двигателей, теплового или электронного реле перегрузки, в которых находятся блоки настройки и регулировки, а также выходные электромагнитные реле, служащие для отключения катушки пускателя или электромагнитного расцепителя.



Характеристики термистора PTC-типа по DIN44081/44082





Внешний вид термисторов





Диаграмма РТС термисторов

Вариант применения РТС термисторов



Пример цветовой кодировки РТС термисторов в зависимости от температуры

SER FAQ: TVFAQ: Что такое позистор?

SER FAQ: TVFAQ: Что такое позистор?
NotTaR телевизоров : Что такое позистор?
Авторские права © 1994-2007, Сэмюэл М. Голдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало.2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org).

<< Реле в силовой цепи .. | Показатель | Взрывозащищенные резисторы >>

Что такое позистор?

Позистор представляет собой комбинацию PTC (положительный температурный коэффициент) резистор и еще один резистор-элемент, чтобы нагреть его и сохранить горячим.Иногда их называют позисторами или термисторами. Обогреватель представляет собой резистор в форме диска, соединяющий линию электропередачи и магистраль представляет собой устройство в форме диска, включенное последовательно с катушкой размагничивания. Они в зажаты вместе, чтобы быть в тесном термическом контакте. Вы можете оторвать крышку и убедитесь в этом сами.

Наиболее распространенный вид отказа — короткое замыкание детали через линию.

Его функция — контролировать размагничивание, поэтому единственное, что вы теряете, когда вы удалите одну из них — это функция размагничивания при включении.Когда ты поворачиваешься телевизор или монитор включены, резистор PTC холодный и имеет низкое сопротивление. Когда нагревается, становится очень высоким сопротивлением и отключает катушку размагничивания но постепенно — ток падает до нуля, а не резко отрезать..

Я полагаю, что в ассортименте компании Computer Component Source имеется большое разнообразие, но это может быть дешевле идти напрямую к производителю, если они продадут вам его.


Термисторы PTC (ПОЗИСТОР) | библиотека

Отличительные характеристики «ПОЗИСТОРА» можно получить, добавив небольшое количество редкоземельных элементов в титанат бария (BaTiO3).
Электроды изготавливаются из керамики, в которой титанат бария используется в качестве основного ингредиента для создания ПОЗИСТОРА, а также широко используются типы свинца и типы чипов.

Три характеристики POSISTOR можно проиллюстрировать следующим образом.

Сопротивление практически остается постоянным между комнатной температурой (25 ° C) и точкой Кюри.
Когда температура превышает точку Кюри, сопротивление внезапно увеличивается. Используя эту характеристику, обнаруживаются ненормальные условия, когда контур перегревается сверх заданной температуры, и контур может быть отключен.

Что можно сделать, используя эту характеристику?
Когда температура становится больше, чем температура обнаружения, ПОЗИСТОР может уменьшить ток!

Пример, светодиодные лампы;
Светодиодные элементы, составляющие основу светодиодных ламп, представляют собой электронные компоненты, которые очень слабо нагреваются.
Когда через светодиодный элемент протекает большой ток, когда на светодиодный элемент подается тепло, светодиодный элемент будет поврежден.

ПОЗИСТОР пригодится в таких условиях! !

ПОЗИСТОР определяет температуру вокруг светодиодного элемента, и когда температура достигает заданной температуры (температуры обнаружения), сопротивление ПОЗИСТОРА внезапно увеличивается, чтобы уменьшить ток.Соответственно, ПОЗИСТОР предотвращает повреждение светодиодных элементов нагреванием.

Поскольку сопротивление ПОЗИСТОРА внезапно увеличивается, цифровое преобразование информации о температуре не требуется.
Температуру можно определить с помощью простой схемы!

Murata предлагает различные ПОЗИСТОРЫ, от 40 ° C до 130 ° C.

Соотношение между током и напряжением при подаче напряжения на ПОЗИСТОР показано на следующем рисунке.

На рисунке сплошной линией показаны характеристики ПОЗИСТОРА, а пунктирной линией показаны характеристики фиксированного сопротивления.
Во-первых, давайте посмотрим на относительные значения сопротивления и температуры.

Фиксированное сопротивление показывает почти постоянное сопротивление даже при повышении температуры. (Точка B)
С другой стороны, сопротивление ПОЗИСТОРА внезапно увеличивается от до точки C (точка Кюри) (точка B)

Теперь давайте посмотрим на соотношение между током и напряжением.

Согласно закону Ома, ток фиксированного сопротивления увеличивается вместе с приложением напряжения.

С другой стороны, ток в ПОЗИСТоре остается таким же, как фиксированное сопротивление до точки C, согласно закону Ома.
Однако, когда ток превышает точку C из-за самонагрева, и сопротивление самого ПОЗИСТОРА увеличивается, ток ПОЗИСТОРА уменьшается вместе с увеличением напряжения.
Таким образом, ПОЗИСТОР имеет свойство поддерживать постоянную электрическую мощность.

Что можно сделать, используя эту характеристику?

  • Нагреватель
    POSISTOR используется в нагревательных элементах с постоянной температурой, нагревателях и т. Д., Используя эти характеристики. ПОЗИСТОР отличается от нихромового нагревателя и т. Д. И поддерживает постоянную температуру без включения / выключения управления.
  • Максимальная токовая защита
    Когда в электронной цепи возникает аномалия, протекает большой ток (перегрузка по току).Используя эту характеристику, ПОЗИСТОР ограничивает ток в цепи, так что сверхток не протекает в другие электронные компоненты, когда этот ток перегрузки протекает. ПОЗИСТОР ограничивает ток в цепи для защиты от сверхтоков.

На следующем рисунке показана взаимосвязь между током и временем, когда на ПОЗИСТОР подается напряжение. Красная линия показывает характеристику ПОЗИСТОРА, а синяя линия показывает характеристику фиксированного сопротивления.

Как показано на рисунке, постоянный ток течет через фиксированное сопротивление независимо от прошедшего времени.

С другой стороны, когда на ПОЗИСТОР подается напряжение, отображается характеристика, показанная на рисунке. Протекает большой ток, потому что в момент подачи напряжения сопротивление низкое, сопротивление увеличивается из-за самонагрева ПОЗИСТОРА вместе с истекшим временем, а ток, протекающий в ПОЗИСТОР, уменьшается.

С ПОЗИСТОРОМ многое можно реализовать! !

ПОЗИСТОР допускает начальный приток большого тока, который впоследствии может быть уменьшен за счет самонагрева.

Например, компрессор, используемый в холодильниках.
Компрессор оснащен двигателем, и для запуска двигателя требуется большой ток. ПОЗИСТОР используется, потому что требуются компоненты, которые допускают начальный приток большого тока и уменьшают ток по прошествии определенного времени!

5.2.4 Термистор PTC (псевдоним позистор)

Термистор — это тип резистора, сопротивление которого значительно зависит от температуры, в большей степени, чем у стандартных резисторов.Слово представляет собой сумку из терморезистора и резистора. Термисторы широко используются в качестве ограничителей пускового тока, датчиков температуры, самовосстанавливающихся устройств защиты от сверхтоков и саморегулирующихся нагревательных элементов.

Многие люди несправедливо считают термисторы неточными датчиками. Это могло быть правдой в прошлом, когда термисторы имели допуск в лучшем случае 5%. Для обеспечения максимальной точности RTD по-прежнему является лучшим выбором, но современные термисторы не сильно отстают. Термисторы с точностью до 0,1 ° C сейчас широко доступны и по очень разумной цене.У них быстрое время отклика и большая мощность на ° C, чем у RTD.

Термисторы

отличаются от резистивных датчиков температуры (RTD) тем, что в термисторе обычно используется керамика или полимер, а в RTD используются чистые металлы. Температурный отклик также отличается; RTD полезны в более широких диапазонах температур, в то время как термисторы обычно обеспечивают более высокую точность в ограниченном диапазоне температур (обычно от -100 ° C до 150 ° C).

Коммерческие термисторы PTC делятся на две основные категории.Первая категория состоит из термочувствительных кремниевых резисторов, иногда называемых «силисторами». Эти устройства демонстрируют довольно однородный положительный температурный коэффициент (около + 0,77% / ° C) на протяжении большей части своего рабочего диапазона, но также могут иметь область отрицательного температурного коэффициента при температурах, превышающих 150 ° C. Эти устройства чаще всего используются для температурной компенсации кремниевых полупроводниковых приборов в диапазоне от -60 ° C до + 150 ° C.
Другая основная категория — это переключающие термисторы с положительным температурным коэффициентом.Эти устройства представляют собой поликристаллические керамические материалы, которые обычно обладают высоким сопротивлением, но становятся полупроводящими за счет добавления легирующих примесей. Чаще всего их производят с использованием композиций титанатов бария, свинца и стронция с такими добавками, как иттрий, марганец, тантал и кремнезем. Эти устройства имеют характеристику сопротивление-температура, которая показывает очень небольшой отрицательный температурный коэффициент, пока устройство не достигнет критической температуры, которая называется его «Кюри», температурой переключения или переходной температуры.По мере приближения к этой критической температуре устройства начинают демонстрировать повышающийся положительный температурный коэффициент сопротивления, а также значительное увеличение сопротивления. Изменение сопротивления может достигать нескольких порядков в диапазоне температур в несколько градусов. Большинство термисторов PTC предназначены для работы с температурой перехода где-то между -60 ° C и 120 ° C, однако могут быть изготовлены устройства, которые могут переключаться от -100 ° C до 300 ° C.

Реакция термистора нелинейна, и, как и в случае с RTD, мы должны избегать подачи слишком большого тока возбуждения через термистор из-за самонагрева.
Подключение к приборам представляет собой простую 2-проводную конфигурацию, поскольку, в отличие от RTD, нам не нужно компенсировать сопротивление проводов: оно мало по сравнению с сопротивлением термистора (обычно от 1 до 100 кОм). Термисторы
из-за своей высокой чувствительности идеально подходят для обнаружения небольших изменений температуры, особенно когда важно изменение, а не абсолютное значение.

визуальный осмотр и целостность с помощью мультиметра Как работает термистор ntc

Термисторы NTC и PTC

На данный момент промышленность производит огромный ассортимент термисторов, позисторов и термисторов NTC.Каждая отдельная модель или серия предназначена для эксплуатации в определенных условиях, к ним предъявляются определенные требования.

Следовательно, простое перечисление параметров позисторов и термисторов NTC будет мало толку. Мы пойдем немного другим путем.

Каждый раз, когда вам в руки попадает термистор с легко читаемой маркировкой, вам нужно найти техническое описание или техническое описание на эту модель термистора.

Всем, кто не знает, что такое даташит, советую взглянуть на эту страницу.В двух словах, даташит содержит информацию обо всех основных параметрах этого компонента. В этом документе перечислено все, что вам нужно знать для применения конкретного электронного компонента.

У меня в наличии есть такой термистор. Взгляните на фото. Сначала я ничего о нем не знал. Информации был минимум. Судя по маркировке, это термистор PTC, то есть позистор. Так на нем написано — PTC. Далее следует маркировка C975.

На первый взгляд может показаться, что найти хоть какую-то информацию об этом позисторе вряд ли удастся.Но не вешайте нос! Откройте браузер, вбейте фразу вроде этих в гугле: «posistor c975», «ptc c975», «ptc c975 datasheet», «ptc c975 datasheet», «posistor c975 datasheet». Дальше осталось только найти даташит на этот позистор. Как правило, таблицы имеют формат pdf.

Из найденного листа данных на PTC C975 я узнал следующее. Производится EPCOS. Полное название B59975C0160A070 (серия B599 * 5). Этот термистор PTC используется для ограничения токов короткого замыкания и перегрузки.Те. это своего рода предохранитель.

Приведу таблицу с основными техническими характеристиками для серии B599 * 5, а также краткую расшифровку всего, что означают все эти цифры и буквы.

Теперь обратим внимание на электрические характеристики конкретного изделия, в нашем случае это позистор PTC C975 (полная маркировка B59975C0160A070). Взгляните на следующую таблицу.

    I R — Номинальный ток (мА).Номинальный ток. Это ток, который выдерживает этот позистор долгое время. Я бы также назвал это рабочим, нормальным током. Для позистора C975 номинальный ток составляет чуть больше половины ампера, а именно 550 мА (0,55 А).

    I S — Коммутационный ток (мА). Коммутируемый ток. Это величина тока, протекающего через позистор, при котором его сопротивление начинает резко возрастать. Таким образом, если через позистор С975 начнет протекать ток более 1100 мА (1,1 А), то он начнет выполнять свою защитную функцию, а точнее начнет ограничивать протекающий через себя ток за счет увеличения сопротивление.Ток переключения ( I S ) и эталонная температура ( T ref ) связаны, поскольку ток переключения вызывает нагрев термистора PTC, и его температура достигает уровня T ref , при котором сопротивление позистора увеличивается.

    I Smax — Максимальный коммутируемый ток (А). Максимальный коммутируемый ток. Как видно из таблицы, для этого значения также указывается значение напряжения на позисторе — В = В макс… Это не случайно. Дело в том, что любой позистор может поглотить определенную мощность. Если он превысит допустимое значение, то он выйдет из строя.

    Следовательно, напряжение также указывается для максимального тока переключения. В данном случае оно равно 20 вольт. Умножив 3 ампера на 20 вольт, получаем 60 ватт. Именно эту мощность наш позистор может поглотить при ограничении тока.

    I r — Остаточный ток (мА). Остаточный ток. Это остаточный ток, который протекает через позистор, после того как он сработал, начал ограничивать ток (например, при перегрузке).Остаточный ток поддерживает нагрев термистора PTC, чтобы он оставался «горячим» и выполнял функцию ограничения тока до тех пор, пока не будет устранена причина перегрузки. Как видите, в таблице указано значение этого тока для разных напряжений на позисторе. Один для максимального ( В = V макс. ), другой для номинального ( В = V R ). Нетрудно догадаться, что, умножив предельный ток на напряжение, мы получим мощность, которая требуется для поддержания нагрева позистора в сработавшем состоянии.Для позистора PTC C975 эта мощность составляет 1,62 ~ 1,7 Вт.

    What R R и R min следующий график поможет нам понять.

      R мин — Минимальное сопротивление (Ом). Минимальное сопротивление. Наименьшее значение сопротивления позистора. Минимальное сопротивление, соответствующее минимальной температуре, после которой начинается диапазон PTC. Если вы внимательно изучите графики для позисторов, то заметите, что до значения T Rmin сопротивление позистора, наоборот, уменьшается.То есть позистор при температурах ниже T Rmin ведет себя как «очень плохой» термистор NTC, и его сопротивление уменьшается (немного) с повышением температуры.

      R R — Номинальное сопротивление (Ом). Номинальное сопротивление. Это сопротивление позистора при некоторой заранее согласованной температуре. Обычно это 25 ° C (реже 20 ° C ). Проще говоря, это сопротивление позистора при комнатной температуре, которое мы легко можем измерить любым мультиметром.

      Допуски — дословно переводится, это одобрение. То есть утверждается такой-то организацией, которая занимается контролем качества и т.д. Особо не интересует.

      Код заказа — порядковый номер. Здесь, думаю, и понятно. Полная маркировка продукции. В нашем случае это B59975C0160A070.

    Из таблицы данных позистора PTC C975 я узнал, что его можно использовать как самовосстанавливающийся предохранитель.Например, в электронном устройстве, которое в рабочем режиме потребляет ток не более 0,5 А при напряжении питания 12 В.

    А теперь поговорим о параметрах термисторов NTC. Напомню, что термистор NTC имеет отрицательный TCS. В отличие от позисторов, при нагревании сопротивление термистора NTC резко падает.

    У меня на складе было несколько термисторов NTC. В основном они устанавливались в блоки питания и всевозможные блоки питания. Их цель — ограничить пусковой ток.Остановился вот на таком термисторе. Узнаем его параметры.

    На корпусе обозначена только следующая маркировка: 16D-9 F1 … После непродолжительного поиска в Интернете нам удалось найти даташит на всю серию термисторов MF72 NTC. В частности, наш экземпляр — MF72-16D9 … Эта серия термисторов используется для ограничения пускового тока. На приведенном ниже графике показано, как работает термистор NTC.

    В начальный момент включения устройства (например, импульсного блока питания ноутбука, адаптера, блока питания компьютера, зарядного устройства) сопротивление термистора NTC высокое, и он поглощает импульс тока.Затем он нагревается, и его сопротивление уменьшается в несколько раз.

    Пока устройство работает и потребляет ток, термистор горячий и его сопротивление низкое.

    В этом режиме термистор практически не имеет сопротивления протекающему через него току. Как только прибор будет отключен от источника питания, термистор остынет и его сопротивление снова увеличится.

    Обратимся к параметрам и основным характеристикам термистора MF72-16D9 NTC.Взглянем на таблицу.

      R 25- Номинальное сопротивление термистора при температуре 25 ° C (Ом). Сопротивление термистора при температуре окружающей среды 25 ° С. Это сопротивление легко измерить мультиметром. Для термистора MF72-16D9 это 16 Ом. Фактически R 25 это то же самое, что R R (номинальное сопротивление) для позистора.

      Макс. Постоянный ток — Максимальный ток термистора (А).Максимально возможный ток через термистор, который он выдерживает длительное время. При превышении максимального тока произойдет лавинообразное падение сопротивления.

      Прибл. R макс. Ток — Сопротивление термистора при максимальном токе (Ом). Примерное значение сопротивления термистора NTC при максимальном протекании тока. Для термистора MF72-16D9 NTC это сопротивление составляет 0,802 Ом. Это почти в 20 раз меньше, чем сопротивление нашего термистора при 25 ° C (когда термистор «холодный» и не нагружен током).

      Диссип. Коэф. — Коэффициент энергетической чувствительности (мВт / ° C). Чтобы внутренняя температура термистора изменилась на 1 ° C, он должен поглотить некоторую мощность. Отношение потребляемой мощности (в мВт) к изменению температуры термистора показывает этот параметр. Для нашего термистора MF72-16D9 этот параметр составляет 11 милливатт / 1 ° С.

      Напомню, что при нагревании термистора NTC его сопротивление падает. Чтобы его прогреть, расходуется ток, протекающий через него.Следовательно, термистор будет поглощать мощность. Поглощенная мощность приводит к нагреву термистора, а это, в свою очередь, приводит к снижению сопротивления термистора NTC в 10-50 раз.

      Тепловая постоянная времени — Постоянная времени охлаждения (S). Время, за которое температура ненагруженного термистора изменится на 63,2% от разницы температур между самим термистором и окружающей средой. Проще говоря, это время, необходимое термистору NTC для охлаждения после того, как через него перестанет течь ток.Например, когда блок питания отключен от сети.

      Макс. Емкость нагрузки в мкФ — Максимальная разрядная емкость … Тестовая характеристика. Показывает емкость, которая может быть разряжена на термистор NTC через ограничительный резистор в испытательной цепи, не повредив его. Емкость указывается в микрофарадах и для определенного напряжения (120 и 220 вольт переменного тока (VAC)).

      Допуск R 25- Допуск … Допустимое отклонение сопротивления термистора при температуре 25 ° С. В противном случае это отклонение от номинального сопротивления R 25 … Обычно допуск составляет ± 10 — 20%.

    Это все основные параметры термисторов. Конечно, есть и другие параметры, которые можно найти в даташитах, но они, как правило, легко вычисляются по основным параметрам.

    Надеюсь, теперь, когда вы встретите незнакомый электронный компонент (не обязательно термистор), вам будет легко узнать его основные характеристики, параметры и назначение.

Простота и относительная физическая стабильность позисторов позволяет использовать их в качестве датчиков для самостабилизирующихся систем, а также для реализации защиты от перегрузок. Принцип действия этих элементов заключается в том, что их сопротивление увеличивается при нагревании (в отличие от термисторов, где оно уменьшается). Соответственно при проверке работоспособности позисторов тестером или мультиметром необходимо учитывать температурное соотношение.

Определяем характеристики по маркировке

Широкая сфера применения термисторов PTC подразумевает их широкий диапазон, так как характеристики этих устройств должны соответствовать различным условиям эксплуатации.В связи с этим для тестирования очень важно определить серию элемента, маркировка нам в этом поможет.

Для примера возьмем радиокомпонент C831, его фото показано ниже. Посмотрим, что можно определить по надписям на теле детали.


С учетом надписи «РТС» можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet») находим спецификацию (datasheet).Из него мы узнаем название (B59831-C135-A70) и серию (B598 * 1) деталей, а также основные параметры (см. Рис. 3) и назначение. Последнее указывает на то, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего цепь от защиты от короткого замыкания и перегрузки (перегрузки по току).

Расшифровка основных характеристик

Кратко рассмотрим данные, приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).


Рисунок 3. Таблица основных технических характеристик серии B598 * 1

Краткое описание:

  1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60 ° C, в данном случае оно соответствует 265 В.Учитывая, что определения постоянного / переменного тока нет, можно сказать, что элемент работает как с переменным, так и с постоянным напряжением.
  2. Номинальный уровень, то есть напряжение при нормальной работе, составляет 230 вольт.
  3. Ориентировочное количество циклов срабатывания элемента, гарантированных производителем, в нашем случае их 100.
  4. Значение, описывающее величину эталонной температуры, после достижения которой происходит значительное повышение уровня сопротивления.Для наглядности приведем график (см. Рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, точка температурного перехода (эталонная температура) для C831 выделена красным.

Как видно на графике, R резко возрастает в диапазоне от 130 ° C до 170 ° C, соответственно, эталонная. температура составит 130 ° С.

  1. Соответствие номинальному значению R (т.е. допуску) указывается в процентах, а именно 25%.
  2. Диапазон рабочих температур для минимального (от -40 ° C до 125 ° C) и максимального (0-60 ° C) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию на C831 (см. Рис. 5).


Краткая справка:

  1. Величина тока для нормальной работы, с нашей стороны, составляет почти половину ампера, а именно 470 мА (0,47 А).
  2. Этот параметр указывает ток, при котором значение сопротивления начинает значительно увеличиваться.То есть, когда через C831 протекает ток 970 мА, срабатывает «защита» устройства. Следует отметить, что этот параметр связан с точкой температурного перехода, поскольку протекающий ток приводит к нагреву элемента.
  3. Максимально допустимое значение тока для перехода в «защитный» режим, для C831 составляет 7 А. Обратите внимание, что в столбце указано максимальное напряжение, следовательно, вы можете рассчитать допустимую мощность рассеивания, превышение которой, скорее всего, приведет к разрушение детали.
  4. Время отклика, для C831 при напряжении 265 вольт и токе 7 ампер, будет меньше 8 секунд.
  5. Величина остаточного тока, необходимого для поддержания защитного режима рассматриваемой радиодетали, составляет 0,02 А. Отсюда следует, что для поддержания сработавшего состояния требуется мощность 5,3 Вт (I r x V max).
  6. Сопротивление прибора при 25 ° C (3,7 Ом для нашей модели). Обратите внимание, при измерении этого параметра мультиметром начинается проверка позистора на исправность.
  7. Минимальное значение сопротивления для модели C831 составляет 2,6 Ом. Для полноты картины еще раз приведем график температурной зависимости, на котором будут отмечены номинальное и минимальное значения R (см. Рис. 6).

Рисунок 6. График температурной корреляции для значений B59831, RN и Rmin выделены красным.

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R несколько уменьшается, то есть в определенном температурном диапазоне, наша модель начинает показывать свойства NTS.Эта особенность в той или иной степени характерна для всех позисторов.

  1. Полное название модели (у нас B59831-C135-A70), эта информация может пригодиться при поиске аналогов.

Теперь, зная спецификацию, можно переходить к проверке работоспособности.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, транзистора или диода) отказавший резистор PTS часто можно определить по его внешнему виду.Это связано с тем, что из-за превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело распаивать его и начинать искать замену, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, переходим к тестированию.

Пошаговая инструкция по проверке позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, вам понадобится паяльник.Подготовив все необходимое, приступаем к действиям в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был укомплектован «крокодилами», иначе припаяем провод к выводам элемента и наматываем на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор будет отображать номинальное значение сопротивления R тестируемой модели (обычно менее одного-двух десятков Ом).Если показания отклоняются от спецификации (с учетом ошибки), возможно, неисправен радиокомпонент.
  3. Слегка нагрейте корпус испытуемого образца паяльником, значение R начнет резко увеличиваться. Если он остается неизменным, элемент необходимо изменить.
  4. Отсоедините мультиметр от проверяемой детали, дайте ему остыть, а затем повторите шаги, описанные в пунктах 1 и 2. Если сопротивление вернется к номинальному значению, то радиокомпонент с большой долей вероятности можно считать исправным.

Резистор ® — это пассивный элемент электрических цепей, ограничивающий напряжение или ток в определенном участке цепи из-за его сопротивления. Резисторы — самые распространенные детали в электрических и электронных устройствах. Многие начинающие радиолюбители задаются вопросом, как проверить резистор мультиметром. Для определения значения сопротивления используются цифровые и стрелочные мультиметры или тестеры.

Определение мультиметром

Перед измерением резистора необходимо визуально определить его целостность: осмотреть на предмет пригоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они видны. Номинал можно определить по таблицам строк или по цветовым кодам. , после чего мультиметром можно измерить сопротивление.

Для непрерывности можно использовать простое измерительное устройство, такое как DT-830B. Прежде всего, необходимо установить переключатель измерения в режим проверки минимального сопротивления — 200 Ом, а затем соединить щупы между собой. Индикатор устройства с подключенными датчиками должен показывать минимальное значение R, стремящееся к нулю, например, 0.03 Ом. После так называемой калибровки можно приступать к измерениям.

Проверка сопротивления на плате

Элементы с омическим сопротивлением до 200 Ом необходимо обзвонить в этом диапазоне измерения. Если показания прибора указывают на бесконечность, необходимо увеличить измеряемый диапазон переключателем с 200 Ом до 2000 Ом (2кОм) и выше, в зависимости от проверяемого номинала. Перед тем, как проверить резистор мультиметром, не распаивая его, необходимо:

  • отключить питание;
  • распаять одну клемму R, так как из-за смешанного соединения элементов в цепи при измерении могут быть отличия между номиналом элемента и показаниями его фактического значения в общей цепи;
  • мера.

На плате можно набрать только низкоомные сопротивления в диапазоне от одного Ом до десятков Ом. Начиная с 100 Ом и выше их становится сложно измерить, так как в схеме можно использовать радиоэлементы с меньшим сопротивлением, чем сам резистор.

Помимо постоянных резисторов, существуют следующие типы элементов:

Проверка резистора мультиметром для измерения характеристик переменных и подстроечных резисторов осуществляется подключением одного из щупов к среднему выводу, к любому крайних выводов второго щупа.Необходимо отрегулировать ползунок измеряемого элемента в одном направлении до упора и наоборот, при этом показание прибора должно измениться от минимального до паспортного или фактического сопротивления резистора. Точно так же нужно провести измерения вторым крайним выводом потенциометра.

Для проверки позистора мультиметром необходимо подключить измерительный прибор к клеммам и приблизить его к источнику тепла. Сопротивление должно увеличиваться в зависимости от приложенной к нему температуры.Те, кто работает с электроникой, знают, как проверить термистор мультиметром. Перед этим нужно учесть, что при воздействии на него температуры нагретого паяльника его термическое сопротивление должно уменьшаться. Перед проверкой термистора и позистора на плате необходимо снять один из выводов, а затем провести измерение.

Термисторы могут работать как при высоких, так и при низких температурах. Позисторы и термисторы используются везде, где необходимо контролировать температуру, например, в электронных термометрах, датчиках температуры и других устройствах.

Термисторы в схеме используются в качестве стабилизаторов температуры для каскадов усилителей мощности или источников питания для защиты от перегрева. Термистор может иметь вид бусинки с двумя проводами или пластины с двумя выводами.

Как определить исправность резисторов SMD

Резисторы SMD — это компоненты для поверхностного монтажа, основным отличием которых является отсутствие отверстий в плате. Компоненты устанавливаются на токоведущие контакты печатной платы. Преимуществом SMD-компонентов является их небольшой размер , что позволяет уменьшить вес и размер печатных плат.

Проверка резисторов SMD мультиметром затруднена небольшими размерами компонентов и их этикеток. Величина сопротивления на SMD компонентах указывается в виде кода в специальных таблицах, например, обозначение 100 или 10R0 соответствует 10 Ом, 102 — 1 кОм. Могут быть четырехзначные обозначения, например 7920, где 792 — это значение, а 0 — множитель, который соответствует 792 Ом.

Резистор для поверхностного монтажа можно проверить с помощью мультиметра, полностью выпаяв его из схемы, оставив один конец припаянным на плате и припаяв другой пинцетом. Затем выполняется измерение.

Резисторы

, несмотря на простоту конструкции и элементарные свойства, являются наиболее распространенными радиоэлементами. В любой сложной или примитивной схеме эти части занимают первое место по количеству. Любой студент курса физики знает, что такое резистор.

Однако этот радиокомпонент заслуживает более подробного описания.

Причем разнообразие вариантов исполнения намного шире, чем у любой другой детали.

Что такое резистор и как он работает?

Резистор, или сопротивление (устаревшее название) — это пассивный элемент электрической цепи, имеющий постоянное (фиксированное) или переменное сопротивление. Речь идет об сопротивлении электрическому току.

Материал, из которого изготовлены эти детали, имеет слабую пропускную способность для электронов.Преодолевая препятствия во внутренней структуре проводника, электроны замедляются, высвобождая энергию.

Фактически, резистор — это любой проводник электрического тока, сопротивление которого выше, чем у соединительных проводов электрической цепи. Конечно, электрическая энергия, которая уменьшается после ограничения тока на сопротивлении, никуда не пропадает. Он превращается в тепло, которое, как правило, не используется по назначению.

Интересные факты. Есть как минимум два варианта использования рассеиваемой энергии резисторов с пользой:

  1. Электронагреватель.Нагревательные элементы (ТЭНы) — не что иное, как мощные резисторы. Преодолевая сопротивление, электрический ток сильно нагревает элементы, выделяя активное тепло;
  2. Лампа накаливания. Спираль с высоким сопротивлением нагревается так сильно, что начинает ярко светиться.

Эти примеры не являются классическим способом применения сопротивления. В этом случае мы просто видим эффективное использование побочных эффектов.

В большинстве случаев детали используются для изменения параметров электрических цепей.

Важно! Использование резисторов по прямому назначению сводится к единственному свойству — уменьшению силы протекающего через него тока.

В зависимости от конструкции цепи вокруг этого элемента приложение расширяется:

  • Ограничение тока в цепях питания;
  • Деление напряжения;
  • Шунтирование средств измерений;
  • Тонкая настройка параметров электросистемы;
  • Защита чувствительных элементов от скачков напряжения и тока.

SER FAQ: TVFAQ: ТВ сгорел предохранитель

SER FAQ: TVFAQ: ТВ сгорел предохранитель
NotTaR для телевизоров : телевизор перегорел предохранителем
Copyright © 1994-2007, Сэмюэл М. Голдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало.2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org).

<< Кнопка питания на телевизоре плоская .. | Показатель | Перегорел предохранитель или взорвался телевизор .. >>

ТВ сгорел предохранитель

Перегоревший предохранитель — очень распространенный тип неисправности из-за плохой конструкции. вызвано скачками напряжения из-за отключений электричества или грозы.Тем не мение, наиболее вероятные части к короткому замыканию легко проверяются, обычно в цепи, с омметр, а затем легко снимается для подтверждения.

Обратите внимание, что * может быть * полезно заменить предохранитель ПЕРВЫЙ , когда он перегорит. (хотя было бы лучше провести базовую проверку на предмет закороченных компонентов во-первых, так как существует небольшая вероятность того, что перегоревший предохранитель во второй раз может привести к дополнительному ущербу, который еще больше усложнит поиск и устранение неисправностей. процесс). Однако, если новый дует, это реальная проблема и единственный использование предохранителей в питании телевизоров поможет производителю предохранителей в бизнесе!

Иногда предохранитель просто умирает от старости или сгорает из-за скачка напряжения, который не повредили остальную часть телевизора.Однако это должен быть ТОЧНЫЙ замена (включая slo-blow, если то было изначально). Еще, могут возникнуть проблемы с безопасностью (например, опасность пожара или повреждение оборудования из-за большой текущий рейтинг) или вы можете преследовать несуществующую проблему (например, если новый предохранитель не перегорел и перегорел по схеме размагничивания пусковой ток, но на самом деле все в порядке).

Если предохранитель действительно перегорает, абсолютно мгновенно, без каких-либо указаний на то, что контуры функционируют (нет высокого шума горизонтального прогиба (если ваша собака прячется под диваном всякий раз, когда включен телевизор, отклонение наверное работает).) то это указывает на короткое замыкание где-то совсем рядом вход питания переменного тока. Наиболее распространенные места:

  • Позистор размагничивания — очень вероятно.
  • Горизонтальный выходной транзистор.
  • Регулятор питания, если он есть.
  • Прерыватель питания (импульсный) транзистор, если он есть.
  • Диод (ы) в главном мосту
  • Конденсатор (-ы) основного фильтра.

Вы сможете устранить их один за другим.

Отключите катушку размагничивания, так как это покажет низкое сопротивление.

Сначала измерьте вход основных выпрямителей мощности — он не должно быть таким низким. Показание всего в несколько Ом может означать закороченный выпрямитель или два или закороченный позистор.

  • Проверьте выпрямители по отдельности или снимите и снова проверьте сопротивление.
  • В некоторых наборах используется позистор для управления размагничиванием. Это немного кубический (примерно 1/2 «x 3/4» x 1 «) компонент с 3 ножками. Включает линию управляемый диск нагревателя (который часто закорачивается) и термистор PTC для управляющий ток катушки размагничивания.Снимите позистор и попробуйте питание. Если монитор теперь работает, получите замену, но пока вы просто не будет автоматического размагничивания.

    Если результаты проверки прошли успешно, используйте омметр с отключенным комплектом для измерения выходной транзистор строчной развертки. Еще лучше снять и измерить.

    • C-E должно быть высоко как минимум в одном направлении.
    • B-E может быть высоким или около 50 Ом, но не должно быть около 0.

    Если какие-либо показания ниже 5 Ом, транзистор неисправен.Части источники, перечисленные в конце этого документа, будут иметь подходящие замены.

    Если ГОРЯЧИЙ тест плохой, попробуйте сначала включить питание от лампочки, а если он просто мигает один раз, когда конденсатор заряжается, затем вставьте предохранитель и попробуйте. При снятом транзисторе предохранитель не должен перегореть.

    Конечно, и многое другое тоже не сработает.

    Если все прошло успешно, включите комплект без транзистора и посмотрите, что произойдет. Если предохранитель не перегорел, то с исправным транзистором (при условии, что он не перегорел). выход из строя под нагрузкой), это будет означать, что есть какая-то проблема с цепи управления, возможно, или с обратной связью по полученным напряжениям от горизонтали не регулируется должным образом.

    Загляните внутрь телевизора и посмотрите, можете ли вы найти какие-либо другие мощные транзисторы большой мощности. в металлических (ТО3) банках или пластиковых (ТОП3) ящиках. Может быть отдельный транзистор, регулирующий низкое напряжение, или отдельный регулятор IC. Некоторые телевизоры имеют импульсный блок питания, который работает от другого транзистор, чем HOT. Есть шанс, что один из них может оказаться плохим. Если это простой транзистор, следует провести такую ​​же проверку омметром.

    Если ничего из этого не окажется плодотворным, возможно, пришло время попытаться найти схему.

    Перегоревший предохранитель — очень распространенный тип неисправности из-за плохой конструкции. вызвано скачками напряжения из-за отключений электричества или грозы. Тем не мение, наиболее вероятные части к короткому замыканию легко проверяются, обычно в цепи, с омметр, а затем легко снимается для подтверждения.

    Если вы обнаружите проблему и отремонтируете ее самостоятельно, затраты, скорее всего, будут быть менее 25 долларов.


    << Кнопка питания на телевизоре плоская .. | ToC | Перегорел предохранитель или взорвался телевизор .. >>
  • Проблемы монитора Viewsonic

    Проблемы монитора Viewsonic — ЭЛТ или схема размагничивания?

    Этот 15-дюймовый монитор Viewsonic пришел с жалобой на проблемы с цветопередачей всего дисплея.Некоторые техники назвали это радугой. дисплей, в то время как некоторые называют это ошибкой цветных пятен. Эта проблема обычно была связана с плохим кинескопом (из-за падения, вызвало выход внутренней теневой маски из исходного положения) или из-за неисправной схемы размагничивания.

    Цепь размагничивания состоит только из позистора , катушки размагничивания и реле (зависит от конструкции). Цифровые мониторы используют микропроцессор для срабатывания реле через NPN-транзистор (C945) по порядку. для активации схемы размагничивания.

    Теперь, когда я вижу эту проблему, я обычно сначала использую размагничиватель для размагничивания (чтобы проблема цвета (чистота) была даже снова). Если цветовые пятна монитора остаются прежними (без изменений), это подтверждает, что монитор CRT неисправен. Там есть нет способа решить проблему плохого ЭЛТ, если вы не замените его использованной или новой трубкой для ПК.Если цвет дисплея снова станет нормальным, то, скорее всего, проблема в цепи размагничивания.

    Некоторые общие проблемы, которые могут возникнуть в цепи размагничивания, связаны с сухими соединениями (очень высокий процент), особенно на выводах Позистор и неисправный позистор. Вы не можете проверить позистор с помощью обычного мультиметра. Единственный способ проверить это — это прямая замена на и повторное тестирование, чтобы увидеть, исчезли симптомы проблемы с цветом или нет.если ты не можете найти сухих соединений в цепи размагничивания, очень высоки шансы, что у позистора может быть проблема. Иногда можно удалить Позистор от платы и встряхните его, чтобы услышать, есть ли какие-либо материалы внутри позистора. Хороший рабочий позистор не должен производить громкий шум.

    Что касается катушки размагничивания, вы можете легко отключить катушку и проверить ее омметром.Я столкнулся с открытой катушкой, но проблема была очень редкой. Вы также можете проверить катушку размагничивания с помощью тестера обратного хода Дика Смита. Хорошая катушка должна показывать не менее 3-4 бар. и выше! Предполагая, что проблема заключалась в невозможности размагничивания кинескопа, позистора и катушки размагничивания, которые вы проверили, чтобы все было в порядке, тогда заподозрите неисправное реле или цепь, которая запускает реле. Возможно, микропроцессор не отправляет сигнал или неисправный NPN. транзистор по цепи.

    В целом, проблему с цветными пятнами исправить несложно, но сначала вы должны понять, как работает схема. Много раз, Монитор Ремонтник запутался в симптоме. Например, если вы видите дисплей (символ) с цветными пятнами, то это либо плохой ЭЛТ, либо схема размагничивания. Если вы не видите отображаемый символ, но с цветными пятнами, подозревайте, что это дефектный вертикальный разрез.я имел решил большую часть проблемы (без символа отображения, но с цветными пятнами), изменив вертикальную ИС и перепаяв схему. Пожалуйста примите к сведению эту жалобу! Упомянутая выше проблема Viewsonic Monitor была фактически решена заменой только Позистор.


    позисторов — английское определение, грамматика, произношение, синонимы и примеры

    Определение в словаре английский язык

    • позисторы

      Определения

      • Форма множественного числа позистор.
      • множественное число от [i] позистора [/ i]

    Корень

    Способ получения полупроводникового материала для позисторов

    Польские Патенты

    Пики тока и напряжения пускового конденсатора (8) могут быть преимущественно уменьшены с помощью позистора (9).

    патенты-wipo

    Термисторы и позисторы

    tmClass

    Электрические термисторы и позисторы

    tmClass

    Показано, что оптимальные условия запуска могут быть получены только в том случае, если позистор согласован и существует область, где несовпадающий позистор снижает пусковой крутящий момент.

    спрингер

    Узел механической блокировки с позисторной блокировкой для электрооборудования

    Польские Патенты

    Контактный узел для полупроводниковых резисторов, таких как позисторы

    патенты-wipo

    Согласно изобретению имеется последовательная цепь из позистора V1 с двунаправленной составляющей напряжения пробоя V2, параллельной индуктивному резистору L1 и / или конденсатору C1 в цепи нагрузки, которая содержит газоразрядную лампу h2, индуктивную резистор L1, включенный последовательно с разрядной лампой h2, и конденсатор C1, подключенный параллельно разрядной лампе h2, позистор V1 и двунаправленная составляющая напряжения пробоя V2 термически связаны.

    патенты-wipo

    Модуль нагревателя может включать в себя позистор , который изменяется в зависимости от температуры; и регулятор напряжения, имеющий входной контакт для приема переменного входного напряжения, выходной контакт для подачи изменяемого выходного напряжения на нагревательный элемент для адаптивной регулировки выделяемого им тепла и регулировочный штифт, соединенный с позистором для поддержания по существу постоянное напряжение на регулировочном штифте.

    патенты-wipo

    Состав сплава Ni-Cu для электродов керамических позисторов

    Польские Патенты

    Метод применим к асинхронным машинам с расщепленной фазой без необходимости подключения пускового конденсатора или пускового переключателя последовательно с позистором .- Получены уравнения установившегося состояния и представлены выражения для пускового момента и пускового тока.

    спрингер

    Позисторы (11), которые подключены последовательно к резисторам (10), гарантируют, что резисторы (10) не будут перегружены высоким рабочим током трансформатора (1), когда переключатели (6) находятся в нерабочем состоянии.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
