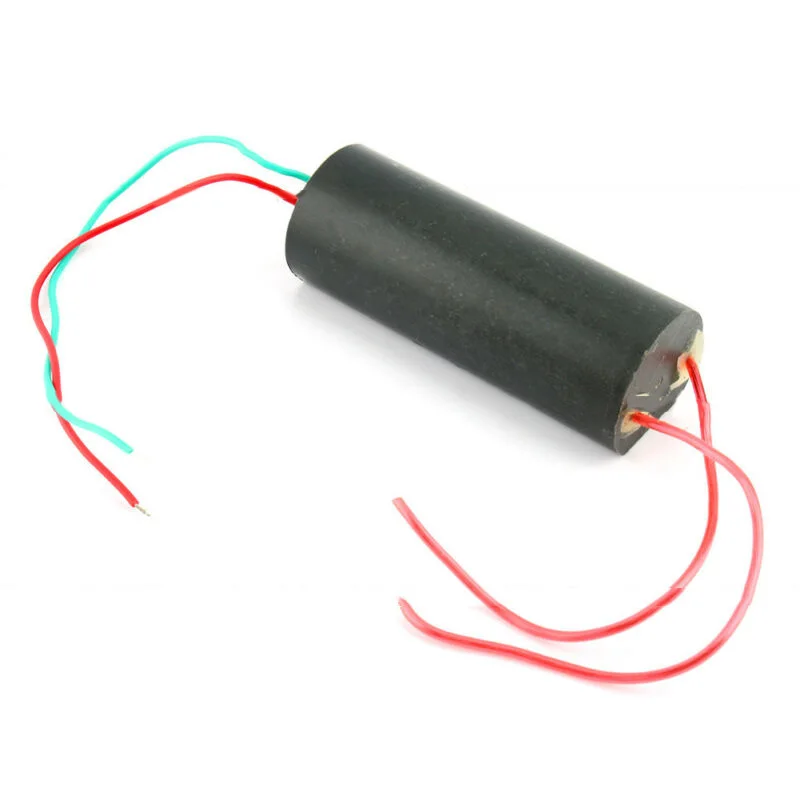

Повышающие трансформаторы: Повышающий трансформатор напряжения для дома — больше минусов, чем плюсов.

Содержание

Какой трансформатор называется повышающим а какой понижающим?

Существует много разных электрических  устройств. Рассмотрим одно из основных и распространенных дошедших до наших дней и не потерявшей своей актуальности – трансформатор. Это устройство служит для повышения или уменьшения напряжения в электрических цепях, частоты и числа фаз переменного электрического тока. По изменению напряжения тока они делятся на понижающие  и повышающие значение напряжения сети.

  Какой трансформатор называется повышающим а какой понижающим?

Понижающий  трансформатор уменьшает напряжение тока в электрической цепи. Технически — это реализуется за счет разности напряжений между первичной обмотки устройства и вторичной.

 Какой трансформатор называется повышающим? Повышающий трансформатор повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Автотрансформаторы

Наряду с обычными трансформаторами часто в быту и промышленности применяются автотрансформаторы. Отличие от обычных состоит в том, что первичную и вторичную обмотку связывает не только магнитное поле, но и электрическая связь. Мощность в этом устройстве передается не только за счет магнитного поля, но и за счет электрической связи. Какой трансформатор называют повышающим и какой понижающим в автотрансформаторах?  Принципы заложены те же. Какой трансформатор повышающий, а какой понижающий можно определить по соответствующей маркировке. Есть и универсальные устройства, которые выполняют обе функции на понижение и на повышение. Автотрансформаторы широко применяются в цепях  большой мощности и высокого напряжения и, а также регулируют напряжение  в устройствах небольшой мощности.

Как подобрать трансформатор

Чтобы грамотно выбрать  трансформатор необходимо вначале ознакомится с характеристиками приборов  сети, для которой вы будите покупать трансформатор. Узнать их потребляемую мощность и напряжение.

Далее узнать входное напряжение сети. Зная эти значения можно начать подбирать  устройство. Определим, вначале, нам необходим повышающий или понижающий трансформатор.  Какой трансформатор называют повышающим? Такой, у которого напряжение на входе меньше чем на выходе. Если приборы у нас потребляют напряжение больше, чем на входе сети, то выберем повышающий. Если нет – понижающий.

Смотрим на сумму значений мощности потребляемых приборов. Подбираем трансформатор с выходным параметром соответствующим этой мощности, добавив 20% и напряжению этих приборов.

Входное напряжение устройства должно соответствовать напряжению сети.

Трансформатор ставим в безопасное место и обязательно заземляем.

Часто покупатели затрудняются в выборе трансформатора. В сложностях подсчета мощности потребляемых приборов. Какой трансформатор является повышающим , какой понижающим. Что выбрать и так далее. Проще обратиться к нашему специалисту и он все сделает.

Рассчитает и подберет универсальный автотрансформатор на все случаи, когда будет необходимо добавить какой либо новый потребляющий прибор.

Повышающие трансформаторы ОС(ОСЗ) и ТС(ТСЗ) 36 на 220 вольт

Необходимость в повышении напряжения является специфической, востребованной гораздо реже, чем понижение, но всё же довольно часто встречающейся задачей в условиях ликвидации аварийных ситуаций в производственной зоне. В качестве примера можно привести типичную ситуацию, в которой для монтажа специальных датчиков или приборов в зоне прокатного стана нет возможности подключить электроинструмент, работающий от 220 вольт, но есть линия с напряжением 36 вольт, предназначенная для освещения. Для решения такой задачи можно использовать однофазный повышающий трансформатор напряжения ОСЗ  36 в 220 вольт с рабочей мощностью 1,6 кВА, который выполнен в переносном варианте и имеет относительно небольшой вес.

Направление преобразования 36 -220 вольт в большей степени характерно для однофазных цепей, хотя нельзя исключать возникновение такой необходимости и для трёхфазных установок.

В любом случае, серия ОСЗ (ТСЗ) содержит достаточное число моделей как для однофазного преобразования (ОСЗ), так и для трёхфазного (ТСЗ). Различие между моделями определено разными номиналами рабочих мощностей. Для серии ОСЗ это 13 уровней (0,1 – 10 кВА), для серии ТСЗ – 14 уровней (1—500 кВА). Купить повышающий трансформатор напряжения ОСЗ (ТСЗ) 36/220 можно любой мощности, входящей в эти интервалы.

Серийная модель однофазных трансформаторов имеет медные обмотки, класс температурной устойчивости «В» и тип корпуса, соответствующий категории IP20. Все трёхфазные установки имеют две базовые реализации: с медными и с алюминиевыми обмотками. Предельно допустимое рабочее напряжение для обеих групп – 1000 вольт.

Универсальность и низкий уровень шума.

Компания «ЭТА» производит трансформаторную технику уже более двадцати пяти лет. За это время накоплен огромный опыт по созданию мощной преобразующей техники различных типов. В том числе и той, которая работает с ударными нагрузками. Применяя эти знания в технологическом цикле производства силовых повышающих трансформаторов напряжения ОСЗ 36В/220В, мы создали обмотки более стойкие к электродинамической вибрации и имеющие значительно меньший уровень шума в сравнении с другими моделями сухих трансформаторов.

Все трансформаторы в серии ОСЗ производства ЭТА могут работать как в повышающих, так и в понижающих цепях. В их конструкцию заложена возможность быстрого перехода на другой режим работы в виде расширенной коммутационной панели, на которую выведены все рабочие окончания обмоток.

Адаптация серийного изделия к вашей системе электроснабжения.

Всякое внедрение новых силовых установок в сбалансированную цепь электроснабжения сопряжено с большим количеством косвенных последствий, которые далеко не всегда очевидны и видны только специалистам. Поэтому, чтобы избежать многократных переделок (а в некоторых случаях и поломок оборудования) для разработки специальных устройств мы рекомендуем обращаться к специалистам, имея на руках рабочий проект Вашей системы электропитания.

Своевременная консультация поможет вам купить повышающий трансформатор напряжения ОСЗ 36v/220v, в котором учтены все сопряжённые факторы и подключение которого в Вашу сеть не создаст критических нагрузок и помех. Консультации такого рода а также полную разработку любого трансформатора осуществляет конструкторское бюро компании «ЭТА». Мы занимаемся разработкой электроустановок, работающих в цепях до 1000 вольт. Предельная мощность трансформаторной техники, изготавливаемой нами, составляет 500 кВА. Цена повышающего трансформатора напряжения ОСЗ 36 на 220 специального исполнения оговаривается отдельно.

Особые условия для постоянных клиентов.

Для постоянных клиентов мы создаём самые благоприятные условия работы. После достижения определённого объёма закупок возможно заключение договора на поставку партий товара в кредит. С крупными торговыми организациями возможно заключение консигнационных договоров. Существенным плюсом в нашей системе работы с оптовыми заказчиками можно назвать возможность предварительного планирования закупок.

Наши постоянные клиенты могут формировать свой план закупок на несколько месяцев вперёд, резервируя товарные партии в нашей системе учёта. Мы всегда неукоснительно соблюдаем договорные обязательства такого рода и, сотрудничая с нами, вы получаете возможность не только получить скидки на оптовые партии, но и освободить часть оборотных средств.

Доставка при покупке на сайте.

На нашем сайте представлен полный каталог нашей продукции, есть возможность увидеть фотоизображения каждого товара, а также можно ознакомиться с детальными техническими характеристиками каждого изделия. В том числе Вы можете узнать весовые и габаритные параметры товаров. Трансформаторные устройства имеют значительную массу, поэтому, готовясь приобрести ту или иную силовую установку, внимательно изучите возможности доставки. Компания «ЭТА» не осуществляет самостоятельную доставку изделий со склада, а сотрудничает с транспортными компаниями. Надо отметить, что стоимость доставки товарных партий весом в несколько тонн значительна и решению этой задачи надо уделить особое внимание.

Со своей стороны, мы гарантируем скорейшую отгрузку проданного товара.

Смотрите также:

Повышающий трансформатор как работает, схема, применение

Повышающий трансформатор это обычный трансформатор (см. назначение и принцип действия трансформатора) который повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Принцип работы повышающего трансформатора заключается в величине К (коэффициент трансформации).

При К>1 трансформатор является понижающим, а при К<1 — повышающим трансформатором.

U1/U2 ≈ E1/E2 = N1/N2 = К

где: U1, U2 — напряжение на первичной и вторичной обмотке; E1, E2-мгновенные значения ЭДС;  N1, N2 — количество витков первичной и вторичной обмотки

повышающий трансформатор схема

Применение повышающих трансформаторов

Приборы устанавливаются в электрических линиях и источниках питания потребительских точек. В соответствии с законом Джоуля — Ленца при увеличении силы тока выделяется тепло, которое нагревает провод. Для транслирования энергии на большие линейные расстояния увеличивают напряжение, а токи уменьшают. При поступлении к потребителю мощность снижают, поскольку в целях безопасности пришлось бы использовать массивную изоляцию.

В начале цепочки устанавливают повышающий трансформатор, а в точке приема понижают показатели. Такие комбинации на протяжении ЛЭП используют многократно, добиваясь выгодных условий транспортировки электричества и создавая приемлемые значения для потребителя.

Из-за присутствия в сети трех фаз для трансформации энергии используют трехфазные агрегаты. Иногда применяют группу, в которой устройства объединены в модель звезды, при этому них общий проводящий стержень.

Хоть коэффициент полезного действия у агрегатов большой мощности достигает почти стопроцентного значения, всё равно выделяется много тепла. Типичный трансформатор электрической станции 1 гВт выдает несколько мегаватт. Чтобы снизить это явление, разработана охладительная система в виде бака с негорючей жидкостью или трансформаторным маслом и сильным устройством для воздушной раздачи тепла. Охлаждение чаще водяное, сухой принцип используют при небольшой мощности.

Повышающий тороидальный трансформатор

Как вы понимаете, говоря «тороидальный трансформатор», подразумевают обычно сетевой однофазный трансформатор, силовой или измерительный, повышающий или понижающий, у которого тороидальный сердечник оснащен двумя или несколькими обмотками.

Работает тороидальный трансформатор принципиально так же как и трансформаторы с другими формами сердечников: он понижает или повышает напряжение, повышает или понижает ток — преобразует электроэнергию. Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими размерами и меньшим весом, то есть лучшими экономическими показателями.

Главная особенность тороидального трансформатора — небольшой общий объем устройства, доходящий до половины в сравнении с другими типами магнитопроводов.

Шихтованный сердечник вдвое больше по объему чем тороидальный ленточный сердечник при той же габаритной мощности.

Поэтому тороидальные трансформаторы удобнее устанавливать и подключать, и уже не так важно, идет ли речь о внутреннем или о наружном монтаже.

Любой специалист скажет, что тороидальная форма сердечника является идеальной для трансформатора по нескольким причинам:

  • во-первых, экономия материалов на производстве,
  • во-вторых, обмотки равномерно заполняют весь сердечник, распределяясь по всей его поверхности, не оставляя неиспользованных мест,
  • в-третьих, поскольку обмотки имеют меньшую длину, КПД тороидальных трансформаторов получается выше в силу меньшего сопротивления провода обмоток.

Охлаждение обмоток — еще один важный фактор.

Обмотки эффективно охлаждаются будучи расположены в форме тороида, следовательно плотность тока может быть более высокой.

Потери в железе при этом минимальны и ток намагничивания сильно меньше. В итоге тепловая нагрузочная способность тороидального трансформатора оказывается очень высокой.

Экономия электроэнергии — еще один плюс в пользу тороидального трансформатора.

Примерно на 30% больше энергии сохраняется при полной нагрузке, и примерно 80% на холостом ходу, в сравнении с шихтованными магнитопроводами иных форм. Показатель рассеяния у тороидальных трансформаторов в 5 раз меньше чем у броневых и стержневых трансформаторов, поэтому их можно безопасно использовать с чувствительным электронным оборудованием.

При мощности тороидального трансформатора до киловатта, он настолько легок и компактен, что для монтажа достаточно применить прижимную металлическую шайбу и болт. Потребителю всего то и нужно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжениям. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмоток, — и выбирают оптимальные габариты магнитопровода с учетом допустимой индукции в нем.

Для чего около электростанций устанавливают повышающий напряжение трансформатор?

Любой проводник имеет свое сопротивление и поэтому в ЛЭП неизбежно возникают тепловые потери на нагрев проводника. Величина нагрева пропорциональна квадрату тока в цепи, по этому повышая напряжение до сотен киловольт, мы, согласно закону Ома понижаем ток, а значит и снижает тепловые потери и размер проводников ЛЭП, экономия материалов и стоимости.

Видео: Повышающий трансформатор

Поделиться ссылкой:

Повышающий трансформатор — Большая Энциклопедия Нефти и Газа, статья, страница 2

Повышающий трансформатор

Cтраница 2

Повышающий трансформатор 15 установлен в бакелитовом цилиндре, заполненном трансформаторным маслом. Кенотрон 13 в кожухе располагается на трансформаторе накала 14, также установленном в бакелитовом цилиндре с маслом. Резистор 12 служит для ограничения тока на стороне высокого напряжения трансформатора при искровом разряде или к. В качестве ограничительного резистора обычно используется комплект радиорезисто-ров 4, последовательно соединенных между собой и заключенных в бакелитовую трубку. Шинопровод высокого напряжения 11 выполняют в виде стальной никелированной или хромированной трубки. Через проходной изолятор 9 подается напряжение в электроокрасочную камеру. Контактное устройство разрядника размещено в цилиндре полого фарфорового изолятора, заполненного маслом. Неподвижный контакт разрядника при помощи гибкого проводника присоединен к заземленным частям электроокрасочной камеры.  [16]

Повышающие трансформаторы обычно устанавливают на повысительных подстанциях. Такой трансформатор может иметь, например, напряжение первичной обмотки 6 3 кв, а вторичной — 121 кв; в данном случае первичная обмотка будет обмоткой низшего напряжения, а вторичная — высшего напряжения.  [17]

Повышающие трансформаторы обычно устанавливаются на повысительных подстанциях электростанций.  [18]

Повышающий трансформатор работает от сети с напряжением ( / 1120 В.  [19]

Повышающий трансформатор работает от сети с напряжением U 1120 В.  [20]

Повышающие трансформаторы обычно устанавливают на повыеительных подстанциях. Такой трансформатор может иметь, например, напряжение первичной обмотки 6 3 кв, а вторичной — 121 кв; в данном случае первичная обмотка будет обмоткой низшего напряжения, а вторичная — высшего напряжения.  [21]

Повышающий трансформатор служит для повышения генераторного напряжения до необходимого значения напряжения линии электропередачи.  [22]

Повышающие трансформаторы под нагрузкой не регулируются. Автоматическое регулирование возбуждения генераторов электростанции позволяет изменить напряжение, в начале линии HavH 5 % от номинального.  [24]

Повышающий трансформатор имеет коэффициент трансформации 100; напряжение на стороне высшего напряжения определяют по показаниям вольтметра, включенного на стороне низшего напряжения, и коэффициенту трансформации трансформатора. Рекомендуется применять напряжение в пределах 3 — 10 кв, но измерения могут производиться и при более низких напряжениях, начиная примерно с 500 в. Обмотка высшего напряжения присоединяется одним концом к вершине моста, а другим заземляется.  [25]

Повышающий трансформатор может быть выполнен в виде обращенной абсорбционной установки.  [26]

Повышающий трансформатор мощностью 6 кВ — А, напряжением 220 / 1400 В с отпайкой на 1200 В наматывается на сердечнике броневого типа.  [28]

Повышающие трансформаторы используются во всех случаях, когда необходимо повышать напряжение. Таким способом можно увеличивать напряжение незначительно, а можно и во много раз. Если требуется напряжение 10 в повысить до 100 в, то вторичная обмотка должна содержать в 10 раз больше витков, чем первичная. Конечно, в трансформаторе имеются некоторые потери энергии, и принимаются меры, чтобы уменьшить их величину.  [30]

Страницы:      1    2    3    4    5

Силовые высоковольтные трансформаторы. Типы силовых трансформаторов по назначению



Трансформатор – это электромагнитное оборудование. Он преобразует напряжение электрического переменного тока в большую или меньшую сторону. Работа трансформатора основана на явлении электромагнитной индукции, которое открыл Фарадей в 1831 году.

Сегодня трансформаторы есть в любом устройстве, которое работает от сети. По предназначению выделяют трансформаторы тока, напряжения и силовые трансформаторы.

    • У трансформатора тока вспомогательная роль. Напряжение на обмотках ВН и НН в нем почти одинаковое. С их помощью к сети подключаются измерительные приборы и реле.
    • Трансформатор напряжения используется для отделения цепей высокого напряжения от низкого напряжения вторичных обмоток. Посредством таких устройств к сети высокого напряжения подключают измерительные приборы.
    • Назначение силовых трансформаторов – преобразование напряжения переменного тока в электрических сетях. Последняя группа трансформаторов – самая распространенная.

Типы силовых трансформаторов

По мощности

Силовые трансформаторы в зависимости от номинальной мощности (кВА) и напряжения (кВ) делятся на восемь габаритов:

I – до 100 кВА/до 35кВ;

II – 100 — 1000кВА/ до 35кВ;

III – 1000 — 6300кВА/ до 35кВ;

IV – от 6300кВА/ до 35кВ;

V – до 32000кВА/ 35 — 110кВ;

VI – 32000 — 80000кВА/ до 330кВ;

VII – 80000 — 200000кВА/ до 330кВ;

VIII – от 200000кВА/ от 330кВ.

По назначению

По назначению трансформаторы делятся на понижающие и повышающие.

Повышающие трансформаторы служат для передачи электрической энергии на большие расстояния. Чем меньше ток и выше его напряжение, тем меньше энергии теряется при движении электрического тока по высоковольтной линии.

Понижающие трансформаторы – это финальная точка движения электрического тока. Они понижают напряжение тока и распределяют электроэнергию по потребителям.

По конструкции охлаждения силового трансформатора

В зависимости от системы охлаждения трансформаторы разделяют на сухие, масляные и с жидким диэлектриком в качестве изоляции.

Активная часть сухих трансформаторов охлаждается воздухом. Вентиляция бывает естественной и принудительной.

Масляный трансформатор охлаждается при помощи масла в баке. Масло – это одновременно и изоляция устройства. Масляное охлаждение, как правило комбинируется с воздушным. Масло и воздух могут циркулировать естественным путем и принудительно.

В трансформаторах с жидким изолятором охлаждение проводится естественным путем или с дутьем.

По устройству силового трансформатора

В зависимости от количества фаз выделяют: однофазные и трехфазные трансформаторы.

По числу обмоток бывают: двухобмоточные и трехобмоточные трансформаторы.

По наличию защитного кожуха бывают: открытые и защищенные трансформаторы.

По характеристикам силовых трансформаторов и применению

По месту установки трансформаторы бывают: для внешней установки, для установки в неотапливаемых помещениях, для установки в отапливаемых помещениях, для установки в условиях повышенной влажности.

По климату места эксплуатации: для холодного климата, для умеренного климата и для тропического климата.

По области применения

По сфере использования трансформаторы бывают: для электроснабжения электростанции, для линии электропередач постоянного тока, для предприятия металлургической отрасли, для погружного насоса, для экскаватора, для температурной обработки грунта и бетона на стройке, для грунта и бетона на буровой установке.

В сопроводительных документах к трансформатору производители дают подробное описание силовых трансформаторов. Если вы плохо ориентируетесь в буквенных обозначениях, то обращайтесь за консультацией к официальному дистрибьютору трансформаторного завода в вашем регионе. Квалифицированные специалисты сориентируют вас в вопросах выбора силового трансформатора тока и напряжения.

СЗТТ :: Силовые трансформаторы



Скачать опросные листы на силовые трансформаторы

Скачать каталог на трансформаторы (pdf; 32 Мб)

Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)

Скачать каталог «Трансформаторы для железных дорог» (pdf; 4,8 Мб)

Образец заполнения заявки на продукцию завода

Требования к оформлению заказов трансформаторов предназначенных на экспорт

Трехфазный масляный силовой трансформатор ТМГ

Класс напряжения, кВ: 6 или 10
Мощность, кВА: 100, 160, 250, 400, 630, 1000, 1600
Климатическое исполнение: У1; ХЛ1

Трехфазный силовой трансформатор с литой изоляцией ТЛС на напряжение 6-10 кВ

Класс напряжения, кВ: 6 или 10
Мощность, кВА: от 10 до 3150
Материал обмоток: медь или алюминий
Климатическое исполнение: УХЛ2

Линейка трансформаторов ТЛС с алюминиевыми обмотками и пониженными потерями холостого хода

Класс напряжения, кВ: 6 или 10
Мощность, кВА: от 100 до 3150
Материал обмоток: алюминий
Климатическое исполнение: УХЛ2



Трехфазный силовой трансформатор с литой изоляцией ТЛС на напряжение 20 кВ

Класс напряжения, кВ: 20
Мощность, кВА: 40
Материал обмоток: медь

Силовые однофазные трансформаторы ОЛ

Номинальная мощность: 0,63 кВА и 1,25 кВА

Однофазные силовые трансформаторы ОЛ-2,5(М), ОЛ-4(М)

!!! НОВИНКА !!!
Малогабартиный силовой трансформатор.

Класс напряжения, кВ: 6 или 10
Номинальная мощность, ВА: 2500 или 4000

Силовые однофазные трансформаторы ОЛ-6,3

Номинальная мощность: 6.3 кВА

Силовые однофазные трансформаторы ОЛ-10

Номинальная мощность: 10 кВА

Силовой трансформатор ОЛ-1,25/20(35)

!!! НОВИНКА !!!

Класс напряжения, кВ: 20 или 35
Номинальная мощность, ВА: 1250



Силовые однофазные трансформаторы ОЛС

Номинальная мощность: 0.63 кВА и 1.25 кВА

Силовые однофазные трансформаторы ОЛС-2,5(М), ОЛС-4(М)

!!! НОВИНКА !!!
Малогабартиный силовой трансформатор.

Класс напряжения, кВ: 6 или 10
Номинальная мощность, ВА: 2500 или 4000

Однофазные силовые трансформаторы ОЛС-6,3; ОЛС-2,5-20

Номинальная мощность, ВА: 2500 или 6300

Однофазный силовой трансформатор ОЛС-0,63(1,25)/35

Класс напряжения: 35 кВ
Мощность, кВА: 0,63 или 1,25

Трансформаторы ОЛСП со встроенным защитным предохранительным устройством

Мощность, кВА: 0,63 или 1,25

Трансформатор ОЛСП-0,4(0,63)/6(10)М

!!! НОВИНКА !!!

Трансформаторы ОЛСП-2,5 со встроенным защитным предохранительным устройством

Мощность, кВА: 2,5

Силовой трансформатор ОЛСП-2,5/20

!!! НОВИНКА !!!

Класс напряжения, кВ: 20
Номинальная мощность, ВА: 2500

Силовой трансформатор ОС

Трансформаторы разделительные ОЛ-1/10 У3

Трансформаторы ОЛЗ-1,25/27,5

Трансформатор разделительный ОЛ-0,3/35

Испытательные трансформаторы ИЛН-15 и ИЛН-35

Класс напряжения: 15 и 35 кВ
Напряжение вторичной обмотки, В: 3000-36000

Испытательный трансформатор ИЛТ-10, ИЛТ-15

В зависимости от функций трансформаторы делят на силовые трансформаторы, трансформаторы тока и трансформаторы напряжения. Наиболее распространенный тип преобразователя — силовой трансформатор, является устройством, изменяющим напряжение переменного тока различных энергосистем для  дальнейшей передачи  конечному потребителю (питание электрооборудования, освещения, пр.). Силовые трансформаторы стали неотъемлемыми спутниками промышленных предприятий и линий электропередачи железных дорог, а также частью урбанистического пейзажа любого города.

Использование силовых трансформаторов.

Генераторы электростанций вырабатывают энергию напряжением от 11 до 35 кВ. Столь высокий уровень напряжения непригоден для использования в промышленности или быту и обусловлен необходимостью экономной передачи электроэнергии на значительные расстояния. Однако даже 35 кВ – не всегда достаточная цифра для этой цели, поэтому, в дальнейшем, для увеличения напряжения линий электропередач используют повышающие  силовые трансформаторы. На пути к потребителю, преобразование напряжения происходит обычно несколько раз.  Приемники электроэнергии (бытовые приборы, лампы накаливания, промышленные станки) потребляют,  значительно меньшее напряжение, что связано, с их конструктивными особенностями. Поэтому питание происходит посредством понижающего силового трансформатора. Устройство является понижающим, в случае более высокого первичного напряжения, при обратном соотношении трансформатор считают повышающим.

Компоненты силового трансформатора.

Силовые трансформаторы состоят из: магнитопровода,  нескольких взаимоизолированных обмоток, клемм, обычно, в виде болтового соединения, систем охлаждения и стабилизации.  Современные устройства этого типа оснащены также целым рядом систем так называемого навесного оборудования (индикаторы температуры, поглотители влаги, устройства защиты от перенапряжения и др.), их наличие и качество в значительной степени влияет на цену всего устройства. Преобразование электроэнергии в трансформаторе происходит за счет магнитного поля в магнитопроводе, который изготовляют из листового ферромагнитного материала. Потеря мощности от вихревых токов напрямую зависит от толщины металла и процента содержания в нем кремния.

Определяющими факторами классификации являются: номинальное напряжение, способ охлаждения (масляное или воздушное), а также  число фаз и обмоток. Еще один внешний способ типологии силовых трансформаторов – это зависимость от способа установки (наружная установка, закрытая, комплексные распределительные устройства). В связи с этим, в названии устройства обычно присутствует буквенная аббревиатура, указывающая на его принадлежность к определенному типу. Наиболее часто используются следующие сокращения: количество фаз (О— однофазные, Т – трехфазные), система охлаждения (С— сухое,М— масляное), особенности конструкции ( Т – наличие трехуровневой обмотки Л – литая изоляция). Реже указывается назначение трансформатора, расщепление обмоток и др.

Высоковольтные силовые трансформаторы, характеристики, конструкция, применение, как работает

Трансформатор – это электромагнитное статическое устройство с двумя (или более) обмотками, преобразующее электроэнергию напряжения переменного тока с одними характеристиками в электроэнергию с другими характеристиками (такими как напряжение, частота, форма напряжения, фазность). Преобразование электроэнергии в трансформаторах реализуется посредством переменного магнитного поля.

Наиболее распространенным и востребованным электротехническим устройством сегодня является силовые высоковольтные трансформаторы, напряжения, номинальные мощности которых варьируются очень в широких пределах от нескольких десятков киловатт до сотен мегаватт при напряжении от 6кВ до 1150 — 1500кВ.

Поскольку потери электроэнергии в электросетях пропорциональны квадрату тока, протекающего по воздушной линии, то для передачи электроэнергии выгодно использовать высокие напряжения и, соответственно, малые токи. Электроэнергия на электростанциях вырабатывается генераторными установками (турбо-, гидрогенераторами и пр.) на напряжении 16 — 24кВ, реже 35кВ. Поскольку этот уровень напряжения является довольно высоким для использования его в быту и на производстве, но и при этом является и недостаточно выгодным и обоснованным, для наиболее экономичной передачи электроэнергии на значительные расстояния.

Поэтому и используют повышающие трансформаторы, служащие для преобразования электроэнергии до уровней 110, 150, 220, 330, 500, 750 и 1150 кВ, и понижающие трансформаторы, которые позволяют снизить напряжение до стандартных значений 10; 6; 3; 0,66; 0,38 и 0,22 кВ, предназначенных для использования в быту, сельском хозяйстве и промышленности. Помимо этого, выпуск приемников электроэнергии (вращающихся машин, осветительных приборов и пр.) с высокими номинальными напряжениями обуславливает значительные конструктивные сложности, требующие усиленной изоляции и, следовательно, повышенных материальных затрат. В связи с этим высокое номинальное напряжение не может быть напрямую использовано, питание осуществляется через понижающие трансформаторы.

Таким образом, электроэнергию, вырабатываемую электростанциями, на пути от генераторной установки до потребителей преобразуют по 3-4 раза. Понижающие трансформаторы используют с целью распределения электроэнергии между потребителями, а повышающие – для передачи электрической энергии на большие расстояния.

Многообразие применения высоковольтных трансформаторов обусловило весьма значительную номенклатуру этих устройств. В зависимости от напряжения, режима нейтрали и номинальной мощности, высоковольтные трансформаторы классифицируют на несколько, так называемых габаритов:

— I — до 100 кВА и до 35кВ;

— II — более 100 до 1000кВА и до 35кВ;

— III — более 1000 до 6300кВА и до 35кВ;

— IV – более 6300кВА и до 35кВ;

— V — до 32000кВА и более 35 до 110кВ;

— VI — более 32000 до 80000кВА и до 330кВ;

— VII — более 80000 до 200000кВА и до 330кВ;

— VIII – более 200000кВА и свыше 330кВ.

В зависимости от типа охлаждения

В зависимости от типа охлаждения трансформаторы разделяют на:

— масляные;

— сухие;

— трансформаторы, в качестве изоляции у которых выступает жидкий диэлектрик.

Условно силовые трансформаторы обозначаются как определенными буквами (тип, количество фаз, число обмоток, способ охлаждения, вид переключения ответвлений), так и цифрами (мощность, напряжение).

Буквенные обозначения (некоторые могут отсутствовать) строго в той последовательности, что приведена ниже, позволяют получить следующую информацию:

1.Назначение

— автотрасформатор – А;

— электропечной – Э;

2.Число фаз

— однофазные – О;

— трехфазные – Т;

3.Присутствие расщепленной обмотки НН – Р;

4.Способ охлаждения

4.1. У сухих трансформаторов:

— естественное воздушное: в открытом исполнении – С, в закрытом –СЗ, в герметичном СГ;

— принудительное воздушное – СД;

4.2.У масляных трансформаторов:

— естественная циркуляция воздуха и масла – М; при наличии дополнительной защиты в виде азотной подушки без применения расширителя – МЗ;

— принудительная циркуляция воздуха: с естественной масляной – Д, с принудительной масляной – ДЦ;

— принудительная водомасляная циркуляция – Ц;

4.3. С применением в качестве охлаждающего теплоносителя негорючего жидкого диэлектрика:

— естественное – Н;

— с дутьем – НД:

5.Конструктивные особенности

— литая изоляция — Л;

— трехобмоточный – Т;

— наличие РНТ – Н;

— с выводами, расположенными во фланцах стенок корпуса: с азотной подушкой и без расширителя — З; с расширителем –Ф;

— без расширителя в гофробаке – Г;

— с симметрирующим устройством – У;

— подвесное исполнение для размещения на опорах ВЛ– П;

— энергосберегающий (с пониженными потерями в режиме х.х.) – э.

6.Область применения

— обеспечение собственных потребностей электростанций – С;

— ЛЭП постоянного тока – П;

— металлургическая отрасль – М;

— обеспечение электропитания: погружных насосов – ПН; экскаваторов – Э;

— подогрев (при необходимости) грунта, бетона, а также использование в буровых установках – Б;

— термическая обработка грунта и бетона, питание ручного электроинструмента различного назначения, а также обустройство временного освещения – ТО.

Затем числовой дробью в числителе дается информация о номинальной мощности (кВ*А), а в знаменателе — класс напряжения обмотки (кВ).

Использование силовых трансформаторов в зависимости от климатических условий

Информация о возможностях использования силовых трансформаторов в зависимости от климатических условий (в соответствие с ГОСТом 15150-69):

— умеренный климат– У;

— холодный – ХЛ;

-тропический – Т;

Кроме того, в зависимости от месторасположения, трансформаторы делят на следующие категории, допускающие их эксплуатацию:

— на открытом воздухе – 1;

— в помещениях с несущественными отличиями колебаний температуры и влажности относительно внешней среды – 2;

— в закрытых помещениях, где, благодаря естественной вентиляции, перепады температуры и влажности существенно ниже, чем с внешней стороны – 3;

— в закрытых помещениях со специально созданными и регулируемыми климатическими параметрами -4;

— в помещениях с повышенной влажностью — 5.

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор — это статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в источнике переменного тока (AC). Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Обычно частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости..

Типы трансформаторов

Как упоминалось выше, существует два основных типа трансформаторов:

  • Повышающий трансформатор: Повышающий трансформатор увеличивает выходное напряжение по отношению к входному напряжению. В трансформаторе этого типа количество витков на вторичной обмотке больше, чем количество витков на первичной обмотке.
  • Понижающий трансформатор: Понижающий трансформатор снижает выходное напряжение по отношению к входному напряжению.Этот тип трансформатора противоположен вышеуказанному, количество витков на вторичной обмотке меньше количества витков на первичной обмотке.

Части трансформатора

Прежде чем приступить к созданию повышающего трансформатора, давайте разберемся с основными частями трансформатора:

  • Первичная обмотка — изготовлена ​​из магнитной проволоки
  • Магнитный сердечник — выбирается в зависимости от мощности и частоты входного сигнала
  • Вторичная обмотка — изготовлена ​​из магнитной проволоки

Вещи, необходимые для создания очень простого повышающего трансформатора

Перед началом строительства вам потребуются следующие компоненты:

  • Изоляционная лента
  • Медный провод с покрытием (т.е.е. магнитный провод)
  • Материал сердечника (например, стальной болт может использоваться для обозначения сердечника)
  • Резистивный элемент (например, лампочка)
  • Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие шаги подробно объясняют процесс создания повышающего трансформатора:

  • Используйте большой стальной болт в качестве магнитопровода трансформатора. Сначала проверьте болт на намагничивание, прижав его к кухонному магниту.Если магнит заедает, стальной болт можно использовать в качестве сердечника.

  • Оберните болт изолентой, чтобы изолировать обмотки от «сердечника». Разрежьте медную проволоку с покрытием на два отрезка одинаковой длины и зачистите их на концах. Использование того же провода поможет вам убедиться, что количество обмоток катушки сопоставимо.

  • Оберните два медных провода несколько раз (не менее 12 витков) вокруг концов «сердечника» (стального болта). Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора.Убедитесь, что оголенные концы проводов оставлены свободными. Также сохраняйте зазор между первичной и вторичной обмотками. Закрепите изолентой.

  • Теперь подключите оголенные концы вторичной катушки к контактным выводам резистивного элемента (лампы). Следите за тем, чтобы они не касались друг друга контактами лампы, потому что короткое замыкание не позволит лампочке загореться. При необходимости можно использовать изоляционную ленту, чтобы удерживать провода на месте.

  • Наконец, подключите оголенные концы первичной катушки к источнику переменного тока.Выбор источника питания переменного тока с выключателем питания, регулируемым напряжением и предохранителем на входе поможет обеспечить безопасность и изоляцию от «настенного» питания. Начните с самого низкого уровня мощности переменного тока и постепенно увеличивайте, чтобы увидеть изменение яркости лампы. Лампочка должна загореться при включении питания. Если нет, проверьте соединения и попробуйте еще раз.

  • Если вы почувствуете запах гари, немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать сопротивление, достаточное для предотвращения прохождения слишком большого тока.

  • Если вы чувствуете запах гари, проверьте, не вызвана ли причина короткого замыкания контактом между оголенными проводами. Закройте оголенные провода изолентой и попробуйте еще раз.

  • Обратите внимание на то, что яркость лампы будет увеличиваться при увеличении конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Наконечник: Для изготовления для промышленного повышающего трансформатора необходимо, чтобы вторичная обмотка имела больше витков, чем первичная.Более того, если вы хотите, чтобы у трансформатора было вдвое больше напряжения и вдвое меньше тока на вторичной обмотке, вставьте в два раза больше витков во вторичную обмотку.

Сопутствующие товары

После успешного завершения повышающей конфигурации попробуйте изменить соотношение оборотов катушки на обратное. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на разных резисторных нагрузках.

Что такое повышающий и понижающий трансформаторы? Определение и приложения

Повышающий трансформатор

Трансформатор, в котором выходное (вторичное) напряжение больше, чем его входное (первичное) напряжение, называется повышающим трансформатором. Повышающий трансформатор снижает выходной ток для поддержания одинаковой входной и выходной мощности системы.

Считается повышающим трансформатором, показанным на рисунке ниже. E 1 и E 2 — это напряжения, а T 1 и T 2 — количество витков на первичной и вторичной обмотке трансформатора.

Число витков на вторичной обмотке трансформатора больше, чем на первичной, т. Е. T 2 > T 1 . Таким образом, коэффициент передачи напряжения повышающего трансформатора составляет 1: 2. Первичная обмотка повышающего трансформатора сделана из толстой изолированной медной проволоки, поскольку через нее протекает ток небольшой величины.

Применения — Повышающий трансформатор используется в линиях передачи для преобразования высокого напряжения, вырабатываемого генератором переменного тока.Потери мощности в линии передачи прямо пропорциональны квадрату тока, протекающего через нее.

Мощность = I 2 R

Выходной ток повышающего трансформатора меньше, поэтому он используется для уменьшения потерь мощности. Повышающий трансформатор также используется для запуска электродвигателя, в микроволновой печи, рентгеновских аппаратах и ​​т. Д.

Понижающий трансформатор

Трансформатор, у которого выходное (вторичное) напряжение меньше входного (первичного) напряжения, называется понижающим трансформатором.Число витков на первичной обмотке трансформатора больше, чем число витков на вторичной обмотке трансформатора, то есть T 2 1 . Понижающий трансформатор показан на рисунке ниже.

Коэффициент передачи напряжения понижающего трансформатора составляет 2: 1. Коэффициент трансформации напряжения определяет величину преобразования напряжения от первичной до вторичной обмоток трансформатора.

Понижающий трансформатор состоит из двух или более катушек, намотанных на железный сердечник трансформатора.Он работает по принципу магнитной индукции между катушками. Напряжение, приложенное к первичной обмотке катушки, намагничивает железный сердечник, который индуцирует вторичные обмотки трансформатора. Таким образом, напряжение преобразуется с первичной на вторичную обмотку трансформатора.

Применения — Используется для гальванической развязки, в распределительной сети, для управления бытовой техникой, в дверном звонке и т. Д.

Разница между повышающим и понижающим трансформатором

Трансформатор — это статическое устройство, передающее сигнал.c электрическая мощность от одной цепи к другой с той же частотой, но уровень напряжения обычно изменяется. По экономическим причинам электрическая энергия должна передаваться при высоком напряжении, тогда как с точки зрения безопасности она должна использоваться при низком напряжении. Это увеличение напряжения для передачи и уменьшение напряжения для использования может быть достигнуто только с помощью повышающего и понижающего трансформатора.

Основное различие между повышающим и понижающим трансформаторами состоит в том, что повышающий трансформатор повышает выходное напряжение, а понижающий трансформатор снижает выходное напряжение.Некоторые другие различия объясняются ниже в виде сравнительной таблицы с учетом факторов: напряжение, обмотка, количество витков, толщина проводника и область применения.

Содержание: Повышающий против понижающего трансформатора

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия
  4. Запомните

Сравнительная таблица

ОСНОВА ДЛЯ СРАВНЕНИЯ СТУПЕНЧАТЫЙ
ТРАНСФОРМАТОР
СТУПЕНЧАТЫЙ
ТРАНСФОРМАТОР
Определение Повышающий трансформатор увеличивает выходное напряжение. Понижающий трансформатор снижает выходное напряжение.
Напряжение Входное напряжение низкое, а выходное напряжение высокое. Входное напряжение высокое, а выходное напряжение низкое.
Обмотка Обмотка высокого напряжения — вторичная обмотка. Обмотка высокого напряжения — первичная обмотка.
Ток Слабый ток вторичной обмотки. Большой ток во вторичной обмотке.
Номинальное выходное напряжение 11000 В или выше 110 В, 24 В, 20 В, 10 В и т. Д.
Размер проводника Первичная обмотка изготовлена ​​из толстой изолированной медной проволоки. Вторичная обмотка изготовлена ​​из толстого изолированного медного провода
Приложение Электростанция, рентгеновский аппарат, микроволновые печи и т. Д. Дверной звонок, преобразователь напряжения и т. Д.

Определение повышающего трансформатора:

Когда напряжение на выходе повышается, трансформатор называется повышающим трансформатором.В этом трансформаторе количество витков вторичной обмотки всегда больше, чем количество витков в первичной обмотке, потому что на вторичной стороне трансформатора создается высокое напряжение.

В таких странах, как Индия, обычно электроэнергия вырабатывается на 11 кВ. По экономическим причинам мощность переменного тока передается при очень высоких напряжениях (220-440 В) на большие расстояния. Поэтому на электростанции применяется повышающий трансформатор.

Определение понижающего трансформатора:

Понижающий трансформатор снижает выходное напряжение или, другими словами, преобразует мощность высокого напряжения с низким током в мощность с низким напряжением и высоким током.Например, в нашей силовой цепи 230–110 В, а для дверного звонка — только 16 В. Итак, нужно использовать понижающий трансформатор для понижения напряжения с 110 В или 220 В до 16 В.

Для питания различных зон из соображений безопасности напряжение понижено до 440/230 В. Таким образом, количество витков на вторичной обмотке меньше, чем на первичной обмотке; меньшее напряжение индуцируется на выходе (вторичной обмотке) трансформатора.

Ключевые различия между повышающим трансформатором и понижающим трансформатором

  1. Когда выходное (вторичное) напряжение больше, чем его входное (первичное) напряжение, оно называется повышающим трансформатором, тогда как в понижающем трансформаторе выходное (вторичное) напряжение меньше.
  2. В повышающем трансформаторе обмотка низкого напряжения является первичной обмоткой, а обмотка высокого напряжения — вторичной обмоткой, тогда как в понижающем трансформаторе обмотка низкого напряжения является вторичной обмоткой.
  3. В повышающем трансформаторе ток и магнитное поле менее развиты во вторичной обмотке и сильно развиты в первичной обмотке, тогда как в понижающем трансформаторе напряжение на вторичной обмотке низкое. магнитное поле высокое.
    • Примечание 1 : Ток прямо пропорционален магнитному полю.
    • Примечание 2 : Согласно законам Ома, напряжение прямо пропорционально току. Если мы увеличим напряжение, то ток также увеличится. Но в трансформаторе для передачи того же количества мощности, если мы увеличим напряжение, ток будет уменьшаться и наоборот. Таким образом, мощность на передающем и приемном концах трансформатора остается неизменной.
  4. В повышающем трансформаторе первичная обмотка состоит из толстого изолированного медного провода, а вторичная — из тонкого изолированного медного провода, тогда как в понижающем трансформаторе выходной ток велик, поэтому толстый изолированный медный провод проволока используется для изготовления вторичной обмотки.
    • Примечание : Толщина проволоки зависит от силы тока, протекающего через них.
  5. Повышающий трансформатор увеличивает напряжение от 220 В до 11 кВ или выше, тогда как понижающий трансформатор снижает напряжение с 440–220 В, 220–110 В или 110–24 В, 20 В, 10 Вольт.

Запомните:

Тот же трансформатор может использоваться как повышающий или понижающий трансформатор. Это зависит от того, каким образом он включен в цепь. Если входное питание подается на обмотку низкого напряжения, то она становится повышающим трансформатором.В качестве альтернативы, если питание подается на обмотку высокого напряжения, трансформатор становится понижающим.

Разница между повышающим и понижающим трансформатором

Трансформатор — это статическое устройство, которое передает переменное электричество от цепи к цепи с одинаковой частотой, но уровень напряжения обычно меняется. По экономическим причинам электрическая энергия должна передаваться при высоком напряжении, в то время как с точки зрения безопасности она должна использоваться при низком напряжении.Это повышение напряжения передачи и пониженное напряжение для использования могут быть достигнуты только с помощью повышающего трансформатора и понижающего трансформатора.

Основное различие между повышающим и понижающим трансформаторами состоит в том, что повышающий трансформатор увеличивает выходное напряжение, а понижающий трансформатор снижает выходное напряжение.

Содержание

1. Сравнительная таблица

2. Определение

3.Ключевые отличия

4. Запомните

1. Сравнительная таблица


Старший №
Повышающий трансформатор Понижающий трансформатор
1 Выходное напряжение повышающего трансформатора больше, чем напряжение источника. Выходное напряжение понижающего трансформатора меньше напряжения источника.
2 Обмотка НН трансформатора является первичной, а обмотка ВН — вторичной. Обмотка ВН трансформатора является первичной, а обмотка НН — вторичной.
3 Вторичное напряжение повышающего трансформатора более важно, чем его первичное напряжение. Вторичное напряжение понижающего трансформатора меньше его первичного напряжения.
4 Количество витков в первичной обмотке меньше, чем во вторичной обмотке. Количество витков в первичной обмотке больше, чем во вторичной обмотке.
5 Первичный ток трансформатора больше вторичного. Вторичный ток больше, чем первичный.
6 Повышающий трансформатор обычно используется для передачи энергии.Генераторный трансформатор на электростанции является одним из примеров повышающего трансформатора. Понижающий трансформатор используется в распределении энергии. Трансформатор в жилом поселке — один из примеров понижающего трансформатора.

2. Определение

а. Повышающий трансформатор

Повышающий трансформатор — это тип трансформатора с функцией преобразования низкого напряжения (LV) и высокого тока с первичной стороны трансформатора в высокое напряжение (HV) и низкое значение тока на вторичной стороне трансформатора.

г. Понижающий трансформатор

Понижающий трансформатор — это тип трансформатора, который преобразует высокое напряжение (HV) и низкий ток с первичной стороны трансформатора в низкое напряжение (LV) и большие значения тока на вторичной стороне трансформатора.

3. Основное отличие повышающего трансформатора от понижающего трансформатора

— Когда выходное (вторичное) напряжение больше входного (первичного) напряжения, это называется повышающим трансформатором.Для сравнения: выходное (вторичное) напряжение понижающего трансформатора меньше.

— В повышающем трансформаторе обмотка низкого напряжения является первичной обмоткой, а обмотка высокого напряжения — вторичной обмоткой. Напротив, в понижающем трансформаторе обмотка низкого напряжения является вторичной обмоткой.

— В повышающем трансформаторе ток и магнитное поле меньше развиваются на вторичной обмотке, а на первичной — повышаются. Напротив, в понижающем трансформаторе напряжение на вторичном конце ниже из-за высокого тока и магнитного поля.

* Примечание 1: электрический ток пропорционален магнитному полю.

* Примечание 2: Согласно закону Ома напряжение пропорционально силе тока. Если мы увеличим напряжение больше, чем сила тока также увеличится, но в трансформаторе будет передаваться такое же количество электричества, если мы увеличим напряжение, то ток будет уменьшаться и наоборот. Следовательно, мощность на приемных и передающих клеммах трансформатора остается постоянной.

— В повышающем трансформаторе первичная обмотка состоит из толстого изолированного медного провода, а вторичная — из тонкого изолированного медного провода.Напротив, в понижающем трансформаторе высокий выходной ток приводит к тому, что для изготовления вторичной обмотки используется изоляционная медь большой толщины.

* Примечание 3: Толщина проводов зависит от способности электрического тока проходить через них.

— Повышающий трансформатор увеличивает напряжение с 220 В до 11 кВ или более, а понижающий трансформатор снижает напряжение с 440–220 В, 220–110 В или 110–24 В, 20 В, 10 В.

4. Запомните

Тот же трансформатор может использоваться как повышающий трансформатор или понижающий трансформатор.Это зависит от того, как он включен в схему. Если входное питание подается на обмотку низкого напряжения, она становится повышающим трансформатором. С другой стороны, если входная мощность подается на обмотку высокого напряжения, трансформатор становится понижающим трансформатором.

Поставщики производителей повышающих трансформаторов

Понижающие трансформаторы — Johnson Electric Coil Company

Электричество теряет энергию, идя вниз по линиям электропередач; однако электричество высокого напряжения теряет меньше энергии, чем электричество низкого напряжения.В результате электростанции повышают или повышают вырабатываемое электричество до чрезвычайно высокого напряжения, прежде чем оно покинет электростанцию, так что будет потеряно меньше электроэнергии. Кроме того, иностранные бизнес-путешественники часто используют понижающие трансформаторы для преобразования в североамериканское напряжение для безопасного использования ноутбуков, факсов, сотовых телефонов и автоответчиков, не беспокоясь о коротком замыкании, взрыве оборудования или возникновении пожара.

Материалы, используемые для изготовления обмоток катушек, включают медь, специальные стальные сплавы, хром, никель и алюминий, из которых медные обмотки являются наиболее эффективными и немного более дорогими.Размеры повышающих трансформаторов варьируются от больших устройств, предназначенных для использования в системах электроснабжения, до гораздо меньших устройств, используемых в электронном оборудовании, таком как громкоговорители в радиоприемниках, высококачественное оборудование и телевизоры.

Понижающие трансформаторы — Johnson Electric Coil Company

Повышающий трансформатор состоит из двух наборов катушек или обмоток, связанных магнитным полем. Сердечник может быть изготовлен из ферритового компаунда или многослойного сердечника, намотанного неизолированной медью или эмалированными катушками. Катушки бывают первичными и вторичными и функционируют как проводники.Основная функция повышающего трансформатора напряжения — преобразовывать мощность низкого напряжения с высоким током в мощность с высоким напряжением и низким током. Хотя между двумя цепями нет связи, обмотки катушки индуктивно связаны. Первичная катушка служит входом и связана с генератором энергии, а вторичная катушка служит выходом и связана с нагрузкой или нагрузками.

Преобразование начинается, когда первичная катушка получает переменный ток или напряжение переменного тока, это создает переменное магнитное поле напряжения, окружающее проводник; магнитное поле активирует катушку вторичного проводника.После преобразования напряжения энергия передается в центр нагрузки, и электрический процесс продолжается оттуда.

Отношение витков (также называемых обмотками) первичной обмотки к количеству витков вторичной обмотки определяет величину напряжения; в понижающем трансформаторе во вторичной обмотке будет больше витков, чем в первичной. Несмотря на то, что количество витков меньше, витки в первичной катушке представляют собой провода большего сечения, чем используемые во вторичной катушке, чтобы справиться с повышенной мощностью тока, передаваемой на первичную катушку.Соотношение напряжения между обмотками первичной и вторичной цепи отражает соотношение количества обмоток.

Разница между повышающим и понижающим трансформатором: Краткое руководство — Блог промышленного производства

— Реклама —

Трансформатор — это электрическое устройство, необходимое в промышленности для регулирования изменений напряжения источника питания. Он преобразует электрическую мощность из одной цепи в другую с изменениями напряжения и тока без изменения частоты.Повышение напряжения для передачи и снижение напряжения для использования может быть достигнуто только с помощью повышающего и понижающего трансформатора.

Повышающие и понижающие трансформаторы — это две категории трансформаторов, разделенных на категории в зависимости от их функции. Необходимо знать разницу между повышающим и понижающим трансформатором, поскольку неправильное использование повышающего или понижающего трансформатора может повлиять на работу ваших приборов и вывести их из строя, а также может вызвать серьезные проблемы. Прочтите этот новый блог на Linquip, чтобы узнать о них больше.

Повышающий трансформатор

Во-первых, давайте разберемся с основным определением каждого трансформатора.

Когда напряжение на выходе повышается, трансформатор называется повышающим трансформатором. Повышающий трансформатор снижает выходной ток для поддержания одинаковой входной и выходной мощности системы. Возможность снижения напряжения повышающих трансформаторов зависит от отношения количества витков в первичной катушке к числу витков во вторичной катушке.

Этот трансформатор имеет две обмотки, первичную и вторичную. Этот вид трансформатора в основном находит применение в приложениях для передающих и электростанций. Обычно это пускатель электродвигателя. Для запуска двигателя требуется большое напряжение. Он находит применение в электрических и электронных устройствах. Кроме того, если вы приобрели какой-либо электроприбор в стране, в которой напряжение питания выше, чем ограниченное напряжение устройства, вам потребуется повышающий трансформатор, чтобы преобразовать ваше напряжение до уровня, подходящего для данного устройства.

Понижающий трансформатор

Энергетические компании передают электроэнергию под высоким напряжением, чтобы уменьшить потери энергии, но высокое напряжение не является полезным или безопасным для большинства потребителей. Линии высокого напряжения подключены к подстанциям, имеющим понижающие трансформаторы, которые снижают напряжение почти для всех бытовых, электроприборов и коммерческих пользователей. Понижающий трансформатор снижает выходное напряжение, или, другими словами, он преобразует мощность высокого напряжения с низким током в мощность с низким напряжением и высоким током.

Способность понижающих трансформаторов понижать напряжение зависит от соотношения витков первичной и вторичной катушек. Как только линии электропередач достигают уровня жилых кварталов, напряжение дополнительно снижается для домашнего использования. В понижающем трансформаторе первичная обмотка катушки имеет больше витков, чем вторичная обмотка. Он находит применение в телевизорах, инверторах, стабилизаторах напряжения, а также в основных адаптерах и зарядных устройствах для сотовых телефонов, проигрывателей компакт-дисков и стереосистем.

Step-Up vs.Понижающий трансформатор

Автономный или изолированный трансформатор нельзя назвать повышающим или понижающим трансформатором. Таким образом, нет разницы между повышающим и понижающим трансформатором с точки зрения конструкции сердечника, конструкции обмотки и принципа работы. Фактически, трансформатор можно назвать повышающим или понижающим только тогда, когда он введен в эксплуатацию. Но с точки зрения эксплуатации, да, между ними есть некоторая разница. Некоторые различия объясняются ниже с учетом факторов: применение, выходное напряжение, обмотка, количество витков и т. Д.

Приложение
  • Повышающий трансформатор обычно используется для передачи энергии. Примерами являются электростанции, рентгеновские аппараты, микроволновые печи и т. Д.
  • Понижающий трансформатор находит применение в распределении электроэнергии. Примеры: трансформатор в жилых помещениях, дверной звонок, преобразователь напряжения и т. Д.

Выходное напряжение
  • Выходное напряжение повышающего трансформатора больше, чем напряжение источника.
  • Выходное напряжение понижающего трансформатора меньше напряжения источника.

Вторичная и первичная обмотки
  • В повышающем трансформаторе первичная обмотка состоит из толстого изолированного медного провода, а вторичная — из тонкого изолированного медного провода.
  • В понижающем трансформаторе выходной ток большой, поэтому для создания вторичной обмотки используется толстый изолированный медный провод.

Обмотка напряжения
  • В повышающем трансформаторе обмотка высокого напряжения является вторичной обмоткой, а обмотка низкого напряжения — первичной обмоткой.
  • В понижающем трансформаторе обмотка низкого напряжения является вторичной обмоткой.

Магнитное поле
  • В повышающем трансформаторе ток и магнитное поле менее развиты во вторичной обмотке и сильно развиты в первичной обмотке.
  • В понижающем трансформаторе напряжение на концах вторичной обмотки низкое, поэтому ток и магнитное поле высокие.

Обмотка
  • В повышающем трансформаторе количество витков вторичной обмотки больше, чем витков первичной обмотки.
  • В понижающем трансформаторе количество витков в первичной обмотке больше, чем во вторичной обмотке.

Номинальное выходное напряжение
  • Повышающий трансформатор увеличивает напряжение от 220 до 11 кВ или выше.
  • Понижающий трансформатор снижает напряжение с 440 до 220 В, 220 до 110 В или с 110 до 24 В, 20 В, 10 В и т. Д.

На заметку :

Тот же трансформатор можно использовать как повышающий или понижающий трансформатор.Это зависит от того, каким образом он включен в схему. Если входное питание подается на обмотку низкого напряжения, то она становится повышающим трансформатором. В качестве альтернативы, если питание подается на обмотку высокого напряжения, трансформатор становится понижающим.

Вот и все! Теперь, когда вы знаете разницу между понижающим и повышающим трансформатором, вы можете определить, какой тип трансформатора вам потребуется.

Итак, у вас есть подробное описание разницы между повышающим и понижающим трансформатором.Если вам понравилась эта статья в Linquip, дайте нам знать, оставив ответ в разделе комментариев. Есть ли вопросы, в которых мы можем вам помочь? Не стесняйтесь зарегистрироваться на нашем веб-сайте, чтобы получить самую профессиональную консультацию от наших экспертов.

— Реклама —

Повышающие и понижающие трансформаторы — Foster Transformer

Трансформатор используется для управления и регулировки уровней напряжения и тока в цепях переменного тока. Они используются с момента создания до момента использования.Коммунальные предприятия используют большие повышающие трансформаторы для повышения напряжения после генерации, чтобы эффективно передавать мощность на большие расстояния. Когда энергия приближается к точке использования, она проходит через ряд понижающих трансформаторов, чтобы ограничить доступную мощность и снизить напряжение до более безопасного уровня.

Повышающие трансформаторы

Повышающие трансформаторы используются для повышения напряжения перед передачей электроэнергии для снижения потерь в линии. Электрическая мощность — это произведение напряжения на ток.Давление и поток аналогичны напряжению и току и легче визуализируются. При более высоком давлении (напряжении) требуется меньшая труба (провод) для обеспечения того же уровня мощности, и, как и в случае с потоком жидкости, сопротивление потоку вызывает падение давления (напряжения). Поэтому выгодно передавать мощность на высоких уровнях напряжения (давления), чтобы минимизировать потери, вызванные сопротивлением потоку тока (или жидкости). Как правило, электроэнергия производится при напряжении 11 кВ и передается при напряжении 22 кВ или 44 кВ. Линии передачи на большие расстояния могут превышать 100 кВ, а в Китае линии передачи сверхвысокого напряжения работают до 1000 кВ.

Другие области применения повышающих трансформаторов включают автомобильные катушки зажигания, некоторые осветительные балласты, силовые трансформаторы для ламповых усилителей и трансформаторы для микроволновых печей, и это лишь некоторые из них.

Понижающие трансформаторы

Понижающие трансформаторы, как следует из названия, являются противоположностью повышающих трансформаторов. В конце линий передачи необходимо снизить высокое напряжение до более безопасных значений. Это происходит через серию трансформаторов подстанции, которые понижают напряжение и уменьшают доступную мощность по мере приближения услуги к точке использования.В Северной Америке электрические сети, входящие в наши дома и небольшие коммерческие здания, называются разделенными фазами с двумя линиями, каждая из которых отделена от земли напряжением 120 В. Это обеспечивает питание 120 В от каждой линии к земле и 240 В между двумя линиями для более эффективного питания устройств с высоким потреблением энергии, таких как электрические печи, сушилки для одежды и кондиционеры.

Окончательное снижение напряжения происходит внутри используемых нами бытовых приборов или сетевых адаптеров, питающих наши устройства.Стандартные напряжения включают 24 В переменного тока для наших термостатов, 12 В переменного тока для галогенного освещения и ряд других напряжений для небольших электронных устройств.

Добавить комментарий

Ваш адрес email не будет опубликован.
