Содержание

Постоянный ток

Постоянный ток (direct current) – это упорядоченное движение заряженных частиц в одном направлении. Другими словами
величины характеризующие электрический ток, такие как напряжение или сила тока, постоянны как по значению, так и по направлению.

В источнике постоянного тока, например в обычной пальчиковой батарейке, электроны движутся от минуса к плюсу. Но исторически сложилось так, что за техническое направление тока считается направление от плюса к минусу.

Для постоянного тока применимы все основные законы электротехники, такие как закон Ома и законы Кирхгофа.

История

Изначально постоянный ток назывался – гальваническим током, так как впервые был получен с помощью гальванической реакции. Затем, в конце девятнадцатого века, Томас Эдисон, предпринимал попытки организовать передачу постоянного тока по линиям электропередачи. При этом даже разыгралась так называемая “война токов”, в которой шел выбор в качестве основного тока между переменным и постоянным. К сожалению, постоянный ток “проиграл” эту “войну”, потому что в отличие от переменного тока, постоянный, несет большие потери в мощности при передаче на расстояния. Переменный ток легко трансформировать и благодаря этому передавать на огромные расстояния.

Источники постоянного тока

Источниками постоянного тока могут быть аккумуляторы, либо другие источники в которых ток появляется благодаря химической реакции (например, пальчиковая батарейка).

Также источниками постоянного тока может быть генератор постоянного тока, в котором ток вырабатывается благодаря
явлению электромагнитной индукции, а затем выпрямляется с помощью коллектора.

Постоянный ток может быть получен с помощью выпрямления переменного тока. Для этого существуют различные выпрямители и преобразователи.

Применение

Постоянный ток,  достаточно широко применяется в электрических схемах и устройствах. К примеру, дома, большинство приборов, таких как модем или зарядное устройство для мобильного, работают на постоянном токе. Генератор автомобиля, вырабатывает и преобразует постоянный ток, для зарядки аккумулятора. Любое портативное устройство питается от источника постоянного тока.

В промышленности постоянный ток используется в машинах постоянного тока, например в двигателях, или генераторах. В некоторых странах существуют высоковольтные линии электропередачи постоянного тока.

Постоянный ток также нашел свое применение и в медицине, например в электрофорезе – процедуре лечения с помощью электрического тока.

В железнодорожном транспорте, кроме переменного, используется и постоянный ток. Это связано с тем, что тяговые двигатели, которые имеют более жесткие механические характеристики, чем асинхронные, являются двигателями постоянного тока.

Влияние на организм человека

Постоянный ток в отличие от переменного является более безопасным для человека. Например, смертельным током для человека является 300 мА если это ток постоянный, а если переменный с частотой 50 Гц, то 50-100 мА.

  • Просмотров: 7007
  • Постоянный ток: как обозначается, где используется; источники тока

    Напряжение токаНаверное, каждый человек с детства усвоил, что электрический ток — это что-то такое, от чего работают практически все приборы в доме. У многих электричество ассоциируется с яркой молнией в небе, а у кого-то — с электрической розеткой и наивным детским желанием засунуть туда палец.

    Электроток можно описать как упорядоченное движение электрических частиц (электронов, ионов или дырок). Однако такое определение является верным лишь отчасти,

    ведь электрический тoк можно разбить на два вида:

    • Переменный. С течением времени такой ток меняет своё направление или величину.
    • Постoянный. Не изменяется по величине и направлению.

    Как проверить напряжениеЧтобы лучше понять, какой тип где используется, нужно представить розетку и вставленное в неё зарядное устройство от смартфона. В розетке течёт переменный тoк, который, проходя через зарядное устройство, а точнее через блок питания, преобразуется в постoянный тoк, им мы и заряжаем наш смартфон. Практически в любой бытовой аппаратуре переменный электрический тoк преобразуется в постоянный с помощью специальных выпрямителей, и устройства работают уже от постоянного тока. Таким образом, можно ответить на вопрос о том, где используется постоянный ток — практически во всей электронной аппаратуре.

    Казалось бы, почему тогда в розетках и линиях электропередач идёт переменный электроток? Ответ прост — из-за меньших энергетических потерь, которые в случае с постоянным были бы просто гигантскими.

    Рассмотрим постоянный тoк более подробно.

    Постоянный тoк

    Носители зарядаДля ответа на вопрос о том, какой ток называется постоянным, достаточно прочитать вышеприведённое общее определение электрического тoка и краткое определение постоянного тока. Итак, постоянный ток — это упорядоченное движение электрических частиц, в процессе которого эти частицы не меняют своего направления, и величина тока не изменяется.

    Также это явление можно описать более широко, опираясь на физические процессы, происходящие при этом. Наверняка каждый помнит понятия «плюса» и «минуса» из школьного курса физики, то есть понятия полюсов, заряженных разноименными зарядами. Для понимания процесса протекания нашего электротока можно представить обыкновенную пальчиковую батарейку и провод, который одним концом соединяется с положительным полюсом, а другим — с отрицательным (делать такое на практике крайне нежелательно из-за возможности испортить источник питания, а в случае с большими аккумуляторами даже получить ожоги и травмы).

    Итак, как только второй конец провода будет замкнут, то есть присоединён к полюсу, в цепи сразу появится движение электронов. От отрицательного полюса, то есть полюса, на котором наблюдается избыток элементарных электрических зарядов, эти заряды станут перетекать к положительному полюсу, где их, наоборот, дефицит. Можно сказать, что это движение призвано сбалансировать количество зарядов с обеих сторон.

    Когда это произойдёт, электроны перестанут двигаться, то есть батарейка разрядится.

    Как обозначается ток и закон Ома

    Частота токаЕсли рассматривать пример с батарейкой, описанный выше, с точки зрения физики, то в нём будут фигурировать три составляющие — сила тoка, напряжение и сопротивление. Говоря о том, как обозначается постоянный ток, подразумевается именно сила тoка. Обозначается она буквой I. Напряжение — буквой U, а сопротивление — R.

    Три этих характеристики легли в основу известнейшего в электротехнике и незаменимого почти при любых расчётах электрических схем закона, называемого законом Ома, в честь его создания. Кстати, единицы измерения сопротивления носят такое же имя — Омы.

    Звучит этот закон следующим образом — сила тoка I прямо пропорциональна напряжению U и обратно пропорциональна сопротивлению R: I=U/R.

    Для измерения всех вышеперечисленных величин существуют специальные приборы. Для тoка — амперметр, для напряжения — вольтметр, для сопротивления — вольтметр. Например, можно измерить силу тока, если подключить амперметр последовательно элементу, на котором мы и должны найти указанную характеристику. Существую приборы, комбинирующие в себе все вышеперечисленные средства измерения — мультиметры.

    Источники питания

    Для питания той или иной аппаратуры

    необходимо использование специальных средств — источников постоянного тока. Такие приборы, также называемые блоками питания, есть практически в любых электронных средствах, начиная с телевизоров и заканчивая зарядными устройствами для телефона.

    Классифицировать такие источники можно следующим образом:

    1. Как обозначается переменный токГальванические элементы. Это привычные всем аккумуляторные батареи, которые работают с помощью химической реакции, происходящей внутри батареи.
    2. Генераторы. Устройства, которые преобразуют механическую энергию в электрическую с помощью электромагнитной индукции.
    3. Выпрямители. Наиболее применяемые устройства в бытовой электронной аппаратуре. Они преобразуют переменный электроток из розетки в постоянный.

    Данную классификацию можно разделить и на другие подкатегории, более специфические и универсальные. Выбор источника питания основывается на типе эксплуатации прибора, где он будет использоваться.

    Высоковольтная линия постоянного тока — Википедия

    Высоковольтная линия электропередачи постоянного тока (HVDC) использует для передачи электроэнергии постоянный ток, в отличие от более распространенных линий электропередачи (ЛЭП) переменного тока. Высоковольтные ЛЭП постоянного тока могут оказаться более экономичными при передаче больших объёмов электроэнергии на большие расстояния. Использование постоянного тока для подводных ЛЭП позволяет избежать потерь реактивной мощности, из-за большой ёмкости кабеля неизбежно возникающих при использовании переменного тока. В определённых ситуациях ЛЭП постоянного тока могут оказаться полезными даже на коротких расстояниях, несмотря на высокую стоимость оборудования.

    ЛЭП постоянного тока позволяет транспортировать электроэнергию между несинхронизированными энергосистемами переменного тока, а также помогает увеличить надёжность работы, предотвращая каскадные сбои из-за рассинхронизации фазы между отдельными частями крупной энергосистемы. ЛЭП постоянного тока также позволяет передавать электроэнергию между энергосистемами переменного тока, работающими на разных частотах, например, 50 Гц и 60 Гц. Такой способ передачи повышает стабильность работы энергосистем, так как в случае необходимости они могут использовать резервы энергии из несовместимых с ними энергосистем.

    Современный способ передачи HVDC использует технологию, разработанную в 30-х годах XX века шведской компанией ASEA. Одни из первых систем HVDC были введены в строй в Советском Союзе в 1950 году между городами Москва и Кашира (была использована немецкая трофейная техника Проект «Эльба»), и в Швеции в 1954 году от материковой части страны до острова Готланд, с мощностью системы 10-20 МВт

    [1].

    Самая длинная HVDC линия в мире в настоящее время находится в Бразилии и служит для передачи электроэнергии, вырабатываемой двумя ГЭС («Санту Антониу» и «Жирау») с городом Сан-Паулу. Её общая длина — 2400 км, мощность — 3,15 ГВт.

    HVDC системы в Западной Европе. Красным отмечены существующие линии, зелёным — строящиеся (линия, соединяющая Францию и Испанию — INELFE — уже построена[2]), синим — предложенные. Многие из них передают электроэнергию от возобновляемых источников, таких как вода и ветер.

    Мощность равна произведению напряжения на ток (P = U * I). Таким образом, увеличив напряжение, можно уменьшить передаваемый по проводу ток и, как следствие, можно уменьшить сечение провода, необходимого для передачи этой мощности, что удешевит ЛЭП.

    На сегодняшний день не существует способа без больших потерь изменять в широких пределах напряжение постоянного тока. Самым эффективным устройством для изменения величины напряжения является трансформатор, работающий на переменном токе. Поэтому на входе всех высоковольтных ЛЭП постоянного тока устанавливается трансформатор для повышения напряжения переменного тока и оборудование для преобразования переменного тока в постоянный, а на выходе — оборудование преобразования постоянного тока в переменный и трансформатор для понижения напряжения этого переменного тока.

    Первым способом преобразования больших мощностей из постоянного тока в переменный и обратно была система мотор-генератор, разработанная швейцарским инженером Рене Тюри. Простыми словами, на входе ЛЭП двигатель переменного тока вращает генератор постоянного тока, а на выходе — двигатель постоянного тока вращает генератор переменного тока. Такая система имела довольно низкий КПД и низкую надёжность.

    Практическое применение ЛЭП постоянного тока стало возможным только с появлением мощного дугового электроприбора под названием ртутный выпрямитель.

    Позднее появились мощные полупроводниковые приборы — тиристоры, биполярные транзисторы с изолированным затвором (IGBT), мощные полевые транзисторы с изолированным затвором (MOSFET) и запираемые тиристоры (GTO).

    История высоковольтных ЛЭП постоянного тока[править | править код]

    HVDC в 1971: этот ртутный вентиль рабочим напряжением 150 кВ преобразовывал переменный ток в постоянный для передачи от гидроэлектростанций Манитобы в отдалённые города.

    Первая ЛЭП постоянного тока для передачи электроэнергии на большое расстояние была запущена в 1882 году на линии Мисбах-Мюнхен. Она передавала энергию от вращаемого паровой машиной генератора постоянного тока на печь стекольного завода. Передаваемая мощность составляла всего 2,5 кВт и на линии не было преобразователей постоянного тока в переменный.

    Первая ЛЭП, использующая разработанный швейцарским инженером Рене Тюри (Rene Thury) метод преобразования токов генератор-двигатель, была построена в 1889 году в Италии компанией Acquedotto de Ferrari-Galliera. Для увеличения напряжения пары генератор-двигатель были соединены последовательно. Каждая группа была изолирована от земли и приводилась в движение основным двигателем. Линия работала на постоянном токе, с напряжением до 5000 В на каждой машине, некоторые машины имели двойные коммутаторы для уменьшения напряжения на каждом коммутаторе. Эта система передавала мощность 630 кВт на постоянном напряжении 14 кВ на расстояние 120 км[3][4].

    По ЛЭП Moutiers-Lyon передавалась вырабатываемая ГЭС мощность 8600 кВт на расстояние 124 мили, включая 6 миль подземного кабеля. Для преобразования тока использовались восемь последовательно соединенных генераторов с двойными коммутаторами, выдававшими на выходе напряжение в 150 кВ. Эта линия работала примерно с 1906 по 1936 гг.

    К 1913 году в мире действовало пятнадцать ЛЭП системы Тюри[5], работавших на постоянном напряжении 100 кВ, которые использовались до 1930-х, но вращающиеся электрические машины были ненадёжны, дороги в обслуживании и имели низкий КПД. В первой половине 20-го столетия были опробованы и другие электромеханические устройства, но они не получили широкого распространения[6].

    Для преобразования высокого постоянного напряжения в низкое было предложено сначала заряжать последовательно соединённые аккумуляторы, а затем подключать их параллельно и подсоединять к потребителю[7]. В начале XX века существовало, как минимум, две ЛЭП постоянного тока, использовавших этот принцип, но дальнейшего развития эта технология не получила из-за ограниченной ёмкости аккумуляторов, неэффективного цикла заряда/разряда и трудностей переключения между последовательным и параллельным соединением.

    В период с 1920 по 1940 гг. для преобразования тока использовались ртутные вентили. В 1932 г. Дженерал Электрик применила в Mechanicville, Нью-Йорк ртутные вентили на ЛЭП постоянного тока напряжением 12 кВ, которая также использовалась для преобразования генерируемого переменного тока частотой 40 Гц в переменный ток нагрузки частотой 60 Гц. В 1941 г. была разработана 115-километровая подземная кабельная линия, мощностью 60 МВт, напряжением +/-200 кВ, для города Берлина, использовавшая ртутные вентили (Проект Эльба), но вследствие краха Третьего Рейха в 1945 проект не был завершен[8]. Использование кабеля объяснялось тем, что во время военного времени подземный кабель будет менее заметной целью бомбардировок. Оборудование было вывезено в Советский Союз и там было введено в эксплуатацию в 1950 году[9].

    Дальнейшее использование ртутных вентилей в 1954 г. положило начало современным высоковольтным ЛЭП постоянного тока. Первая такая ЛЭП была создана компанией ASEA между материковой Швецией и островом Готланд. Ртутные вентили использовались на всех ЛЭП, строившихся до 1975 г., но позднее были вытеснены полупроводниковыми приборами. С 1975 по 2000 гг. для преобразования тока широко применялись тиристоры, которые сейчас активно вытесняются полевыми транзисторами[10]. С переходом на более надёжные полупроводниковые приборы были проложены десятки подводных высоковольтных ЛЭП постоянного тока.

    На данный момент в мире осталось всего две ЛЭП с преобразователями на ртутных вентилях, все остальные были демонтированы или заменены преобразователями на тиристорах. Ртутные вентили используются на ЛЭП между Северным и Южным островами Новой Зеландии и ЛЭП Vancouver Island в Канаде.

    Преимущества высоковольтных ЛЭП постоянного тока по сравнению с ЛЭП переменного тока[править | править код]

    Основным преимуществом высоковольтных ЛЭП постоянного тока является возможность передавать большие объёмы электроэнергии на большие расстояния с меньшими потерями, чем у ЛЭП переменного тока. В зависимости от напряжения линии и способа преобразования тока потери могут быть снижены до 3 % на 1000 км. Передача энергии по высоковольтной ЛЭП постоянного тока позволяет эффективно использовать источники электроэнергии, удалённые от энергоузлов нагрузки.

    В ряде случаев высоковольтная ЛЭП постоянного тока более эффективна, чем ЛЭП переменного тока:

    • При передаче энергии по подводному кабелю, который имеет довольно высокую ёмкость, приводящую при использовании переменного тока к потерям на реактивную мощность (например, 250-км линия Baltic Cable между Швецией и Германией[11])).
    • Передача энергии в энергосистеме напрямую от электростанции к потребителю, например в удалённые районы.
    • Увеличение пропускной способности существующей энергосистемы в случаях, когда установить дополнительные ЛЭП переменного тока сложно или слишком дорого.
    • Передача энергии и стабилизация между несинхронизированными энергосистемами переменного тока.
    • Присоединение удалённой электрической станции к энергосистеме[источник не указан 930 дней], например линия Nelson River Bipole.
    • Уменьшение стоимости линии за счёт уменьшения количества проводников. Кроме того, могут использоваться более тонкие проводники, так как HVDC не подвержен поверхностному эффекту.
    • Упрощается передача энергии между энергосистемами, использующими разные стандарты напряжения и частоты переменного тока.
    • Синхронизация с сетью переменного тока энергии, производимой возобновляемыми источниками энергии.

    Длинные подводные кабели имеют высокую ёмкость. В то время как этот факт имеет минимальную роль для передачи электроэнергии на постоянном токе, переменный ток приводит к зарядке и разрядке ёмкости кабеля, вызывая дополнительные потери мощности. Кроме того, мощность переменного тока расходуется на диэлектрические потери.

    Высоковольтная ЛЭП постоянного тока может передавать бо́льшую мощность по проводнику, так как для данной номинальной мощности постоянное напряжение в линии постоянного тока ниже, чем амплитудное напряжение в линии переменного тока. Мощность переменного тока определяет действующее значение напряжения, но оно составляет только приблизительно 71 % максимального амплитудного напряжения, которое и определяет фактическую толщину изоляции и расстояние между проводниками. Поскольку у линии постоянного тока действующее значение напряжения равно амплитудному, становится возможным передавать на 41 % больше мощности по существующей линии электропередачи с проводниками и изоляцией того же размера, что на переменном токе, что снижает затраты.

    Поскольку высоковольтная ЛЭП постоянного тока допускает передачу энергии между несинхронизированными распределительными системами переменного тока, это позволяет увеличить устойчивость системы, препятствуя каскадному распространению аварии с одной части энергосистемы на другую. Изменения в нагрузке, приводящие к десинхронизации отдельных частей электрической сети переменного тока, не будут затрагивать линию постоянного тока, и переток мощности через линию постоянного тока будет стабилизировать электрическую сеть переменного тока. Величину и направление перетока мощности через линию постоянного тока можно непосредственно регулировать и изменять для поддержания необходимого состояния электрических сетей переменного тока с обоих концов линии постоянного тока.

    Основным недостатком высоковольтной ЛЭП постоянного тока является необходимость преобразования типа тока из переменного в постоянный и обратно. Используемые для этого устройства требуют дорогостоящих запасных частей, так как, фактически, являются уникальными для каждой линии.[источник не указан 1691 день]

    Преобразователи тока дороги и имеют ограниченную перегрузочную способность. На малых расстояниях потери в преобразователях могут быть больше, чем в аналогичной по мощности ЛЭП переменного тока.[источник не указан 1691 день]

    В отличие от ЛЭП переменного тока, реализация мультитерминальных ЛЭП постоянного тока крайне сложна, так как требует расширения существующих схем до мультитерминальных. Управление перетоком мощности в мультитерминальной системе постоянного тока требует наличия хорошей связи между всеми потребителями. Выключатели цепей постоянного тока высокого напряжения имеют более сложное устройство, так как перед размыканием контактов нужно уменьшить ток в цепи до нуля, иначе образуется электрическая дуга, приводящая к чрезмерному износу контактов. Разветвлённые линии редки. Одна из них работает в системе Hydro Quebec — New England от Radisson к Sandy Pond[12]. Другая система — ЛЭП, соединяющая Сардинию и материковую Италию, которая была перестроена в 1989, чтобы выдавать мощность на остров Корсика[13].

    Обычно разработчики высоковольтных ЛЭП постоянного тока, такие как Alstom Grid, Siemens и ABB, не публикуют информацию о стоимости проекта, так как эти сведения составляют коммерческую тайну.

    Стоимость широко меняется в зависимости от специфических особенностей проекта, таких как номинальная мощность, длина линии, воздушный или подводный способ прокладки трассы, стоимость земли, и изменение электрической сети переменного тока каждого конца линии. Может потребоваться детальное сравнение стоимости линии постоянного тока против стоимости линии переменного тока. Там, где технические преимущества линии постоянного тока не играют роли, выбор делается по экономическому сравнению вариантов.

    Основываясь на некоторых проектах, можно выделить некоторую информацию о стоимости проекта ЛЭП постоянного тока:

    Для 8-ГВт 40-км линии, проложенной под Ла-Маншем, приблизительные затраты на первичное оборудование для биполярной HVDC линии на 500 кВ мощностью 2000 МВт (исключая подъездные пути, береговые работы, согласование, технику, страхование, и т. д.) составили: преобразовательные станции — ~£110 M, подводный кабель + монтаж — ~£1 M/km[значимость факта?].

    Так, для четырёхлинейной ЛЭП между Англией и Францией мощностью 8 ГВт стоимость установочных работ составила немного более £750 M. Также £200-300 M были израсходованы на дополнительные береговые работы[14][значимость факта?].

    Составляющие[править | править код]

    Два из трех тиристорных комплектов вентилей, использованных для передачи мощности на большое расстояния от дамбы в Манитобе

    Ранее в линиях HVDC использовали ртутные выпрямители, которые были ненадёжны. Два устройства HVDC, использующие ртутные выпрямители, всё ещё в процессе эксплуатации (на 2008 год). Тиристоры были впервые использованы в устройствах HVDC в 1960-х. Тиристор — полупроводниковое устройство, подобное диоду, но с дополнительным выводом — управляющим электродом, который используется для включения прибора в определенный момент времени. Также применяются биполярные транзисторы с изолированным затвором (БТИЗ), которые имеют лучшую управляемость, но большую стоимость.

    Поскольку напряжение в устройствах HVDC в некоторых случаях доходит до 800 кВ, превышая напряжение пробоя полупроводникового прибора, преобразователи HVDC построены с использованием большого количества последовательно соединённых полупроводниковых приборов.

    Низковольтные управляющие цепи, используемые для включения и выключения тиристоров, должны быть гальванически развязаны от высоких напряжений линии электропередачи. Обычно такая развязка оптическая, прямая или непрямая. В непрямой системе управления низковольтная управляющая электроника посылает световые импульсы по оптоволокну к электронике управления высоким напряжением. Прямой вариант обходится без электроники на высоковольной стороне: световые импульсы от управляющей электроники, непосредственно переключают фототиристоры.

    Переключающий элемент в сборе, независимо от его конструкции, обычно называется вентилем.

    Выпрямители и инверторы[править | править код]

    В выпрямлении и инверсии используются по существу одни и те же агрегаты. Многие подстанции настроены таким образом, чтобы они могли работать и как выпрямители, и как инверторы. Со стороны линии переменного тока набор трансформаторов, часто из трёх отдельных однофазных трансформаторов, развязывает преобразовательную станцию от сети переменного тока, обеспечивая заземление и гарантируя корректное постоянное напряжение. Выходы этих трансформаторов подключены к выпрямителям по мостовой схеме, сформированной большим числом вентилей. Базовая конфигурация выпрямителя содержит шесть вентилей. Схема работает с фазовым сдвигом в шестьдесят градусов, поэтому в выпрямленном напряжении содержится значительное число гармоник.

    Для улучшения гармонического состава применяется схема с 12 вентилями (двенадцатиимпульсный режим). Преобразовательный трансформатор имеет две вторичные обмотки (или используются два трансформатора), одна из которых имеет соединение «звезда», а другая — «треугольник», тем самым обеспечивая сдвиг фазы в 30 градусов между напряжениями на вторичных обмотках трансформатора. К каждой из вторичных обмоток подключен выпрямительный мост, содержащий 6 вентилей, выводы постоянного тока которых соединены. Тем самым обеспечивается двенадцатиимпульсный режим с лучшим гармоническим составом.

    В дополнение к преобразовательным трансформаторам, наличие реактивной составляющей линии помогает фильтровать гармоники.

    Монополярная[править | править код]

    В монополярной схеме один из выводов выпрямителя заземляют. Другой вывод, с электрическим потенциалом выше или ниже заземлённого, связан с линией электропередачи. Заземлённый вывод может быть связан или не связан с соответствующим выводом инверторной станции посредством второго проводника.

    При отсутствии второго металлического проводника обратный ток протекает в земле между заземлёнными выводами двух подстанций. Таким образом, это однопроводная схема с земным возвратом. Проблемы, которые создает ток, протекающий в земле или воде, включают:

    • Электрохимическую коррозию проложенных в грунте длинных металлических объектов, таких как трубопроводы
    • Выделение хлора и другие изменения состава морской воды от протекающего тока при использовании её в качестве второго проводника.
    • Возникающее из-за несбалансированного тока магнитное поле, влияющее на магнитные навигационные компасы судов, проходящих над подводным кабелем.

    Эти воздействия могут быть устранены установкой металлического обратного проводника между заземлёнными выводами обоих преобразователей монополярной линии электропередачи. Так как эти выводы заземлены, нет необходимости в установке изоляции обратного провода на полное напряжение передачи, что делает обратный провод менее дорогостоящим, чем проводник высокого напряжения. Решение об использовании металлического обратного провода основывается на экономических, технических и экологических факторах[15].

    Современные монополярные системы воздушной сети передают примерно 1500 МВт. При использовании подземного или подводного кабеля обычное значение составляет 600 МВт.

    Большинство монополярных систем разработаны для будущего расширения до биполярной схемы. Опоры линии электропередачи могут быть разработаны так, чтобы нести два проводника, даже если первоначально используется только один провод в монополярной системе. Второй проводник не используется или используется параллельно с другим (как в случае Балтийского кабеля (англ.)русск.).

    Биполярная[править | править код]

    В биполярной передаче используется пара проводников, противоположной полярности, каждый под высоким напряжением относительно земли. Стоимость биполярной линии электропередачи выше монополярной схемы с обратным проводом, так как оба проводника должны иметь изоляцию на полное напряжение. Однако преимущества биполярной передачи делают её более привлекательной по сравнению с монополярной. При нормальной нагрузке в земле протекают незначительные токи, как и в случае монополярной передачи с металлическим обратным проводом. Это уменьшает потери в земле и снижает экологическое воздействие. При аварии на одной из линий биполярной системы она может продолжать работать, передавая приблизительно половину номинальной мощности по неповреждённой линии в монополярном режиме с использованием земли в роли обратного проводника. На очень неблагоприятной местности второй проводник может быть проведён на независимом наборе опор ЛЭП, чтобы при повреждении одной из линий часть мощности передавалась потребителю. Так как для данной номинальной мощности по каждому проводнику биполярной линии протекает только половина тока монополярной линии, стоимость каждого проводника меньше по сравнению с высоковольтным проводником монополярной линии той же мощности.

    Биполярное устройство также может быть дополнительно оснащено металлическим обратным проводником.

    Биполярные устройства могут передавать до 3200 МВт на напряжении +/-600 кВ. Подводная кабельная линия, первоначально сооруженная как монополярная, может быть модернизирована дополнительными кабелями и работать в биполярном режиме.

    Вставка постоянного тока[править | править код]

    Вставка постоянного тока является станцией, в которой и инверторы и выпрямители находятся в одном месте, обычно в одном и том же здании. Линия постоянного тока выполняется настолько короткой, насколько возможно. Вставки постоянного тока используются для: соединения магистральных линий различной частоты (как в Японии), соединения двух электрических сетей той же самой номинальной частоты, но разных нефиксированных фазовых сдвигов (как до 1995/96 в коммуне Этценрихт).

    Величина постоянного напряжения в промежуточной схеме вставки постоянного тока может быть выбрана свободно из-за малой длины линии. Обычно постоянное напряжение выбирают настолько низким, насколько возможно, чтобы построить меньший зал для преобразователей и избежать последовательных соединений вентилей. По этой же причине во вставке постоянного тока используют сильноточные вентили.

    Системы с линиями электропередачи[править | править код]

    Самая общая конфигурация линии HVDC — это две преобразовательные станции инвертор/выпрямитель, связанные воздушной линией. Такая же конфигурация обычно используется в соединении несинхронизированных энергосистем, в передаче энергии на большие расстояния, и в случае использования подводных кабелей.

    Мультитерминальная HVDC линия, соединяющая более двух пунктов, редка. Конфигурация мультитерминальной системы может быть последовательной, параллельной, или гибридной (последовательно-параллельной). Параллельная конфигурация чаще используется для передачи энергии от больших электростанций, а последовательная — от менее мощных электростанций. Например, система Quebec-New England мощностью 2000 МВт, открытая в 1992, в настоящее время является крупнейшей мультитерминальной HVDC системой в мире[16].

    Трехполярная[править | править код]

    Запатентованная в 2004 году схема предназначена для перевода существующих линий электропередачи переменного тока на HVDC. Два из трех проводников схемы работают в биполярном режиме. Третий проводник используется как параллельный монополь, оборудованный реверсными вентилями (параллельными вентилями, включенными в обратной полярности). Параллельный монополь периодически уменьшает ток от одного полюса или другого, переключая полярность на несколько минут. Без изменения полярности в системе с параллельным монополем, который был бы загружен на +/-100 % по нагреву, биполярные проводники были бы нагружены или на 137 % или на 37 %. В случае с изменяющейся полярностью, суммарный среднеквадратичный тепловой эффект такой же, как и в случае, если бы каждый из проводников работал при номинальном токе. Это позволяет пропускать большие токи по биполярным проводникам, и наиболее полно использовать третий проводник для передачи энергии. Даже когда энергопотребление низкое, высокие токи могут циркулировать по проводам линии для удаления с них льда.

    Преобразование существующей линии переменного тока в трёхполярную систему позволяет передавать до 80 % больше мощности при том же самом фазном напряжении с использованием той же самой линии передачи, опор и проводников. Некоторые линии переменного тока не могут быть нагружены до их теплового предела из-за проблем устойчивости системы, надежности и реактивной мощности, которые не существуют в HVDC линии.

    Трёхполярная система работает без обратного провода. Так как авария одного полюса преобразователя или проводника приводит только к малой потере производительности, а обратный ток, протекающий в земле, не возникает, надежность этой схемы высока, без времени, требуемого на переключение.

    На 2005 год не было преобразований существующих линий переменного тока в трёхполярную систему, хотя линия электропередачи в Индии была преобразована в биполярную HVDC.

    Коронный разряд — это характерная форма самостоятельного газового разряда, возникающего в резко неоднородных полях. Это явление может вызвать значительные потери мощности, создавать слышимые и радиочастотные помехи, производить ядовитые смеси, такие как оксиды азота и озон, создавать видимое свечение.

    Линии электропередачи и переменного и постоянного тока могут создавать коронные разряды, в первом случае в форме колеблющихся частиц, в последнем — постоянного потока. Коронный разряд вызывает потери мощности, которые могут составлять примерно половину от всех потерь на единицу длины линии переменного тока высокого напряжения, несущего то же самое количество мощности. В монополярной передаче выбор полярности проводника определяется степенью создания коронных разрядов, влияния на окружающую среду. Отрицательные коронные разряды производят значительно больше озона чем коронные разряды положительной величины, воздействуя на здоровье. Использование напряжения положительной величины уменьшает объём создаваемого озона монополярной линии HVDC.

    Краткий обзор[править | править код]

    Способность управления потоком мощности, соединение несинхронизированных систем переменного тока, эффективное использование при передаче энергии подводными кабелями делают HVDC системы привлекательными для использования на межнациональном уровне. Ветроэлектростанции часто располагаются на расстоянии 10-12 км от берега (а иногда и дальше) и требуют подводных кабелей и синхронизации полученной энергии. При передаче энергии на очень большие расстояния, например в отдалённые районы Сибири, Канады и скандинавского севера, выбор обычно склоняется в сторону меньшей стоимости линии HVDC. Другие применения HVDC систем были отмечены выше.

    Объединения электрической сети переменного тока[править | править код]

    Линии электропередачи переменного тока могут связывать только синхронизированные электрические сети переменного тока, которые работают на той же самой частоте и в фазе. Много зон, которые желают поделиться энергией, имеют несинхронизированные электрические сети. Энергосистемы Великобритании, северной Европы и континентальной Европы не объединены в единую синхронизированную электрическую сеть. У Японии есть электрические сети на 60 Гц и на 50 Гц. Континентальная Северная Америка, работая на частоте 60 Гц, разделена на области, которые несинхронизированы: Восток, Запад, Техас, Квебек и Аляска. Бразилия и Парагвай, которые совместно используют огромную гидроэлектростанцию Итайпу, работают на 60 Гц и 50 Гц соответственно. Устройства HVDC позволяют связать несинхронизированные электрические сети переменного тока, а также добавить возможность управления напряжением переменного тока и потоком реактивной мощности.

    Генератор, связанный длинной линией электропередачи переменного тока, может стать неустойчивым и выпасть из синхронизации с отдаленной энергосистемой переменного тока. Линия HVDC может сделать выполнимым использование удаленных электростанций. Ветряные электростанции, расположенные на расстоянии от берега, могут использовать устройства HVDC, чтобы собрать энергию у большого числа несинхронизированных генераторов для передачи на берег подводным кабелем.

    Однако, обычно линия питания HVDC связывает две области распределения мощности энергосистемы переменного тока. Устройства, выполняющие преобразование между переменным и постоянным токами, значительно увеличивают стоимость передаваемой энергии. Выше определенного расстояния (приблизительно 50 км для подводных кабелей, и примерно 600—800 км для воздушных линий), меньшая стоимость электрических проводников HVDC перевешивает стоимость электроники.

    Преобразовательная электроника также предоставляет возможность эффективно управлять энергосистемой посредством управления величиной и перетоком мощности, что дает дополнительное преимущество существования HVDC линий — потенциальное увеличение устойчивости энергосистемы.

    Использование меньшего напряжения[править | править код]

    Развитие биполярных транзисторов с изолированным затвором (IGBT) и запираемых тиристоров (GTO) сделало малые системы HVDC экономичнее. Они могут быть установлены в существующих энергосистемах переменного тока для стабилизации мощности без увеличения тока короткого замыкания, как в случае установки дополнительной линии электропередачи переменного тока. Такие устройства разрабатываются фирмами АВВ и Siemens и называются «HVDC Light» и «HVDC PLUS» соответственно. Использование таких приборов расширило использование HVDC до блоков в несколько десятков мегаватт и линий в несколько километров воздушной линии. Разница между двумя технологиями — в понятии автономного инвертора напряжения (VSI), тогда как «HVDC Light» использует широтно-импульсную модуляцию, «HVDC PLUS» выполнен на многоуровневом инверторе.

    1. ↑ Narain G. Hingorani in IEEE Spectrum magazine, 1996.
    2. ↑ About INELFE | Drupal (англ.). www.inelfe.eu. Дата обращения 20 апреля 2017.
    3. ↑ ACW’s Insulator Info — Book Reference Info — History of Electrical Systems and Cables
    4. ↑ R. M. Black The History of Electric Wires and Cables, Peter Perigrinus, London 1983 ISBN 086341 001 4 pages 94-96
    5. ↑ Alfred Still, Overhead Electric Power Transmission, McGraw Hill, 1913 page 145, available from the Internet Archive
    6. ↑ «Shaping the Tools of Competitive Power»
    7. ↑ Thomas P. Hughes, Networks of Power
    8. ↑ «HVDC TransmissionF» Архивировано 8 апреля 2008 года.
    9. ↑ IEEE — IEEE History Center Архивировано 6 марта 2006 года.
    10. Vijay K. Sood. HVDC and FACTS Controllers: Applications Of Static Converters In Power Systems. — Springer-Verlag. — P. 1. — «The first 25 years of HVDC transmission were sustained by converters having mercury arc valves till the mid-1970s. The next 25 years till the year 2000 were sustained by line-commutated converters using thyristor valves. It is predicted that the next 25 years will be dominated by force-commutated converters [4]. Initially, this new force-commutated era has commenced with Capacitor Commutated Converters (CCC) eventually to be replaced by self-commutated converters due to the economic availability of high power switching devices with their superior characteristics.». — ISBN 978-1402078903.
    11. ↑ ABB HVDC website
    12. ↑ «HVDC multi-terminal system « (неопр.) (недоступная ссылка). ABB Asea Brown Boveri (23 октября 2008). Дата обращения 12 декабря 2008. Архивировано 7 декабря 2008 года.
    13. The Corsican tapping: from design to commissioning tests of the third terminal of the Sardinia-Corsica-Italy HVDC Billon, V.C.; Taisne, J.P.; Arcidiacono, V.; Mazzoldi, F.; Power Delivery, IEEE Transactions on Volume 4, Issue 1, Jan. 1989 Page(s):794 — 799
    14. ↑ Source works for a prominent UK engineering consultancy but has asked to remain anonymous and is a member of Claverton Energy Research Group
    15. ↑ Basslink Архивировано 13 сентября 2003 года. project
    16. ↑ ABB HVDC Transmission Québec — New England (недоступная ссылка) website

    Постоянный ток. Определение и параметры

    Постоянный ток (DC — Direct Current) — электрический ток, не меняющий своей величины и направления с течением времени.

    В реальности постоянный ток не может сохранять величину постоянной. Например, на выходе выпрямителей всегда присутствует переменная составляющая пульсаций. При использовании гальванических элементов, батареек или аккумуляторов, величина тока будет уменьшаться по мере расхода энергии, что актуально при больших нагрузках.

    Постоянный ток существует условно в тех случаях, где можно пренебречь изменениями его постоянной величины.

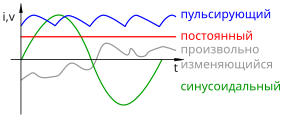

    Постоянная составляющая тока и напряжения. DC

    Если рассмотреть форму тока в нагрузке на выходе выпрямителей или преобразователей, можно увидеть пульсации — изменения величины тока, существующие, как результат ограниченных возможностей фильтрующих элементов выпрямителя.
    В некоторых случаях величина пульсаций может достигать достаточно больших значений, которые нельзя не учитывать в расчётах, например, в выпрямителях без применения конденсаторов.
    Такой ток обычно называют пульсирующим или импульсным. В этих случаях следует рассматривать постоянную DC и переменную AC составляющие.

    Постоянная составляющая DC — величина, равная среднему значению тока за период.

    AVG — аббревиатура Avguste — Среднее.

    Переменная составляющая AC — периодическое изменение величины тока, уменьшение и увеличение относительно среднего значения .

    Следует учитывать при расчётах, что величина пульсирующего тока будет равна не среднему значению, а квадратному корню из суммы квадратов двух величин — постоянной составляющей (DC) и среднеквадратичного значения переменной составляющей (AC), которая присутствует в этом токе, обладает определённой мощностью и суммируется с мощностью постоянной составляющей.

    Вышеописанные определения, а так же термины AC и DC могут быть использованы в равной степени как для тока, так и для напряжения .

    Отличие постоянного тока от переменного

    По ассоциативным предпочтениям в технической литературе импульсный ток часто называют постоянным, так как он имеет одно постоянное направление. В таком случае необходимо уточнять, что имеется в виду постоянный ток с переменной составляющей.
    А иногда его называют переменным, по той причине, что периодически меняет величину. Переменный ток с постоянной составляющей.
    Обычно берут за основу составляющую, которая больше по величине или которая наиболее значима в контексте.

    Следует помнить, что постоянный ток или напряжение характеризует, кроме направления, главный критерий — постоянная его величина, которая служит основой физических законов и является определяющей в расчётных формулах электрических цепей.
    Постоянная составляющая DC, как среднее значение, является лишь одним из параметров переменного тока.

    Для переменного тока (напряжения) в большинстве случаев бывает важен критерий — отсутствие постоянной составляющей, когда среднее значение равно нулю.
    Это ток, который протекает в конденсаторах, силовых трансформаторах, линиях электропередач. Это напряжение на обмотках трансформаторов и в бытовой электрической сети.
    В таких случаях постоянная составляющая может существовать только в виде потерь, вызванных нелинейным характером нагрузок.

    Параметры постоянного тока и напряжения

    Сразу следует отметить, что устаревший термин «сила тока» в современной отечественной технической литературе используется уже нечасто и признан некорректным. Электрический ток характеризует не сила, а скорость и интенсивность перемещения заряженных частиц. А именно, количество заряда, прошедшее за единицу времени через поперечное сечение проводника.
    Основным параметром для постоянного тока является величина тока.

    Единица измерения тока — Ампер.
    Величина тока 1 Ампер — перемещение заряда 1 Кулон за 1 секунду.

    Единица измерения напряжения — Вольт.
    Величина напряжения 1 Вольт — разность потенциалов между двумя точками электрического поля, необходимая для совершения работы 1 Джоуль при прохождения заряда 1 Кулон.

    Для выпрямителей и преобразователей часто бывает важными следующие параметры для постоянного напряжения или тока:

    Размах пульсаций напряжения (тока) — величина, равная разности между максимальным и минимальным значениями.
    Коэффициент пульсаций — величина, равная отношению действующего значения переменной составляющей AC напряжения или тока к его постоянной составляющей DC.

    Похожие статьи: Параметры переменного тока.


    Замечания и предложения принимаются и приветствуются!

    Постоянный электрический ток: определение, механизм, характеристики

    Определение 1

    Постоянный ток – это упорядоченное движение заряженных частиц, движущихся в одном направлении.

    По теории данные заряженные частицы относят к носителям тока. В проводниках и полупроводниках такими носителями являются электроны, в электролитах – заряженные ионы, в газах – электроны и ионы. Металлы характеризуются перемещением только электронов. Отсюда следует, что электрический ток в них – это движение электронов проводимости.

    Результат прохождения электрического тока в металлах и электропроводящих растворах заметно отличается. Наличие химических процессов в металлах при протекании тока отсутствует. В электролитах под воздействием тока происходит выделение ионов вещества на электродах. Различие заключается в отличии носителей зарядов металла и электролита. В металлах – это свободные электроны, отделившиеся от атомов, в растворах – ионы, атомы или их группы с зарядами.

    Необходимые условия существования электрического тока

    Первое необходимое условие существования электрического тока любого вещества – наличие носителей заряда.

    Для равновесного состояния зарядов необходимо равнение нулю разности потенциалов между любыми точками проводника. При нарушении данного условия, заряд не сможет переместиться. Отсюда следует, что второе необходимое условие существования электрического тока в проводнике – создание напряжения между некоторыми точками.

    Определение 2

    Упорядоченное движение свободных зарядов, возникающее в проводнике как результат воздействия электрического поля, называют током проводимости.

    Такое движение возможно при перемещении в пространстве заряженного проводника или диэлектрика. Подобный электрический ток получил название конвекционного.

    Механизм осуществления постоянного тока

    Для постоянного прохождения тока в проводнике следует подсоединить к проводнику или их совокупности устройство, в котором постоянно происходит процесс разделения электрических зарядов для поддержания напряжения в цепи. Данный механизм получил название источника тока (генератора).

    Силы, разделяющие заряды, называют сторонними. Они характеризуются неэлектрическим происхождением, действуют внутри источника. При разделении зарядов сторонние силы способны создать разность потенциалов между концами цепи.

    Если электрический заряд перемещается по замкнутой цепи, то работа электростатических сил равняется нулю. Отсюда следует, что суммарная работа сил A, действующих на заряд, равна работе сторонних Ast

    Постоянный ток Википедия

         Пульсирующий ток, форма импульсов близка к пилообразной      Постоянный ток      Произвольно изменяющийся ток      Переменный синусоидальный ток

    Постоя́нный ток — электрический ток, который с течением времени не изменяется по величине и направлению.

    Постоянный ток является разновидностью однонаправленного тока. Однонаправленный ток (англ. direct current) — это электрический ток, не изменяющий своего направления[1]. Часто можно встретить сокращения DC от первых букв английских слов, или символом (ГОСТ 2.721-74), или —

    Содержание

    • 1 Источники постоянного тока
    • 2 Направление постоянного тока и обозначения на электроприборах и схемах
    • 3 Параметры постоянного тока
      • 3.1 Величина постоянного тока (сила тока)
        • 3.1.1 Плотность тока
      • 3.2 Электродвижущая сила и электрическое напряжение
        • 3.2.1 Электродвижущая сила
        • 3.2.2 Электрическое напряжение
    • 4 Применение постоянного тока
      • 4.1 Постоянный ток на транспорте
    • 5 Линии электропередачи постоянного тока
    • 6 См. также
    • 7 Примечания
    • 8 Литература
    • 9 Ссылки

    На рисунке к этой статье красным цветом изображён график постоянного тока. По горизонтальной оси отложен масштаб времени t{\displaystyle t}, а по вертикальной — масштаб тока I{\displaystyle I} или электрического напряжения U{\displaystyle U}. Как видно, график постоянного тока представляет собой прямую линию, параллельную горизонтальной оси (оси времени).

    Величина постоянного тока I{\displaystyle I} и электрического напряжения U{\displaystyle U}

    ПЕРЕМЕННЫЙ ТОК от постоянного чем отличается? где какой применяется?

    Переме́нный ток, AC (англ. alternating current — переменный ток) — электрический ток, который периодически изменяется по величине и направлению. Постоя́нный ток, DC (англ. direct current — постоянный ток) — электрический ток, неизменный (в различных смыслах) во времени. Постоянный ток применяется в борт сети автомобилей, для питания различной электроники (низковольтная часть) Постоянный ток широко используется в технике: подавляющее большинство электронных схем в качестве питания используют постоянный ток

    Почитайте учебник физики за 8 класс (если память не изменяет)

    А чем отличается переменная любовь от постоянной?

    Что такое переменный ток и чем он отличается от тока постоянного Переменный ток, в отличие от тока постоянного, непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени. Чтобы вызвать в цепи такой ток, используются источники переменного тока, создающие переменную ЭДС, периодически изменяющуюся по величине и направлению. Такие источники называются генераторами переменного тока. На рис. 1 показана схема устройства (модель) простейшего генератора переменного тока. Прямоугольная рамка, изготовленная из медной проволоки, укреплена на оси и при помощи ременной передачи вращается в поле магнита. Концы рамки припаяны к медным контактным кольцам, которые, вращаясь вместе с рамкой, скользят по контактным пластинам (щеткам) . Убедимся в том, что такое устройство действительно является источником переменной ЭДС. Предположим, что магнит создает между своими полюсами равномерное магнитное поле, т. е. такое, в котором плотность магнитных силовых линий в любой части поля одинаковая. вращаясь, рамка пересекает силовые линии магнитного поля, и в каждой из ее сторон а и б индуктируются ЭДС. Стороны же в и г рамки — нерабочие, так как при вращении рамки они не пересекают силовых линий магнитного поля и, следовательно, не участвуют в создании ЭДС. В любой момент времени ЭДС, возникающая в стороне а, противоположна по направлению ЭДС, возникающей в стороне б, но в рамке обе ЭДС действуют согласно и в сумме составляют обшую ЭДС, т. е. индуктируемую всей рамкой. В этом нетрудно убедиться, если использовать для определения направления ЭДС известное нам правило правой руки. Для этого надо ладонь правой руки расположить так, чтобы она была обращена в сторону северного полюса магнита, а большой отогнутый палец совпадал с направлением движения той стороны рамки, в которой мы хотим определить направление ЭДС. Тогда направление ЭДС в ней укажут вытянутые пальцы руки. Для какого бы положения рамки мы ни определяли направление ЭДС в сторонах а и б, они всегда складываются и образуют общую ЭДС в рамке. При этом с каждым оборотом рамки направление общей ЭДС изменяется в ней на обратное, так как каждая из рабочих сторон рамки за один оборот проходит под разными полюсами магнита. Величина ЭДС, индуктируемой в рамке, также изменяется, так как изменяется скорость, с которой стороны рамки пересекают силовые линии магнитного поля. Действительно, в то время, когда рамка подходит к своему вертикальному положению и проходит его, скорость пересечения силовых линий сторонами рамки бывает наибольшей, и в рамке индуктируется наибольшая ЭДС. В те моменты времени, когда рамка проходит свое горизонтальное положение, ее стороны как бы скользят вдоль магнитных силовых линий, не пересекая их, и ЭДС не индуктируется. Таким образом, при равномерном вращении рамки в ней будет индуктироваться ЭДС, периодически изменяющаяся как по величине, так и по направлению. ЭДС, возникающую в рамке, можно измерить прибором и использовать для создания тока во внешней цепи. Используя явление электромагнитной индукции, можно получить переменную ЭДС и, следовательно, переменный ток. Переменный ток для промышленных целей и для освещения вырабатывается мощными генераторами, приводимыми во вращение паровыми или водяными турбинами и двигателями внутреннего сгорания. <a rel=»nofollow» href=»http://electricalschool.info/main/osnovy/424-chto-takoe-peremennyjj-tok-i-chem-on.html» target=»_blank» >иди помирай дура</a>

    ЭДС применяется в электросварочных аппаратах.

    переменный ток это когда полярность меняется с определенной частотой а постоянный ток это когда полярность не изменяется электроны движутся от + к —

    Переменный это в розетке 220 Вольт 50 герц, тоесть полярность + с — меняеться 50 раз в секунду. А у тебя зарядка для телефона и акумулятор (любой) у него постоянно С одной стороны + а с другой — .Понял?

    Вот здесь <a rel=»nofollow» href=»https://www.asutpp.ru/osnovy-elektrotexniki/chem-otlichaetsya-peremennyj-tok-ot-postoyannogo.html» target=»_blank»>https://www.asutpp.ru/osnovy-elektrotexniki/chem-otlichaetsya-peremennyj-tok-ot-postoyannogo.html</a> более широкий и правильный ответ на ваш вопрос.

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
