понизительная подстанция — это… Что такое понизительная подстанция?

понизительная подстанция



понизительная подстанция

[В.А.Семенов. Англо-русский словарь по релейной защите]

Тематики

  • релейная защита

Справочник технического переводчика. – Интент. 2009-2013.

  • понизитель фильтрации для условий высоких температур
  • сертификационные испытания средств измерений

Смотреть что такое «понизительная подстанция» в других словарях:

  • ПОДСТАНЦИЯ — ПОДСТАНЦИЯ, подстанции, жен. (спец.). 1. Электрическая установка для преобразования напряжения, вида или силы тока, идущего от центральной электрической станции. Понизительная подстанция. Трансформаторная подстанция. 2. Промежуточная телефонная… …   Толковый словарь Ушакова

  • Трансформаторная подстанция —         Подстанция электрическая, предназначенная для повышения или понижения напряжения в сети переменного тока и для распределения электроэнергии. Повысительные Т. п. (сооружаемые обычно при электростанциях) преобразуют напряжение,… …   Большая советская энциклопедия

  • Словарь метротерминов — Эта страница глоссарий. Приведены основные понятия, термины и аббревиатуры, встречающиеся в литературе о метрополитене и железной дороге. Подавляющее большинство сокращений пришли в метрополитен с железной дороги напрямую или образованы по… …   Википедия

  • Электроснабжение

    —         служит для обеспечения электроэнергией всех отраслей хозяйства: промышленности, сельского хозяйства, транспорта, городского хозяйства и т. д. В систему Э. входят источники питания, повышающие и понижающие подстанции электрические (См. … …   Большая советская энциклопедия

  • ГПП — гидропескоструйная перфорация нефт. энерг. ГПП грабли поперечные полунавесные Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с. ГПП Государственная программа приватизации …   Словарь сокращений и аббревиатур

  • ПОНИЗИТЕЛЬНЫЙ

    — ПОНИЗИТЕЛЬНЫЙ, понизительная, понизительное (спец.). Служащий для понижения тока. Понизительная подстанция. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • Центр электрических нагрузок — (ЦЭН)  точка, в которой показатели разброса потребителей электроэнергии в системе электроснабжения имеют наименьшее значение. При проектировании систем электроснабжения важным является вопрос о наиболее выгодном расположении источника… …   Википедия

  • ГПП — главная понижающая подстанция главная понизительная подстанция главный перевязочный пункт горно пехотный полк Государственная программа приватизации государственное полиграфическое предприятие грабли поперечные полунавесные …   Словарь сокращений русского языка

  • ПП — полоса препятствий Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. 318 с. ПП панель преобразовательная ПП путевой пеленг Словарь: Словарь… …   Словарь сокращений и аббревиатур

  • СТП — средняя точка попадания при стрельбе Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. 318 с. СТП стандарт предприятия Словари: Словарь сокращений и… …   Словарь сокращений и аббревиатур

Назначение и классификация электроподстанций

Назначение и классификация электроподстанций


Прайс-лист услуг электролаборатории Тест-лайн на 2020 год

Выделяют следующие виды электрических подстанций:

ТП — трансформаторная подстанция. Используется для преобразования электричества одного напряжения в электричество другого напряжения. Главное оборудование такой подстанции – это 2- и 3-обмоточные трансформаторы.

ПП – преобразовательная подстанция. Используется для преобразования электричества переменного тока в электричество постоянного тока. Для этого применяются специальные агрегаты – преобразователи, к примеру, выпрямительные установки.

ГПП — главная понизительная подстанция. Это основная подстанция предприятия, которая получает от районной энергетической системы электроэнергию с напряжением от 35 до 220 кВ и осуществляет ее распределение по подстанциям-потребителям или мощным электрическим приемникам с напряжением от 6 до 35 кВ.

ПГВ — подстанция глубокого ввода. Это подстанция, которая получает от районной энергетической системы электроэнергию с напряжением от 35 до 220 кВ. Ее отличительной особенностью является приближенность к мощным энергопотребителям предприятия.

ПП — потребительская подстанция. Это трансформаторная подстанция, которая получает электричество с напряжением от 6 до 20 кВ и распределяет его по потребителям с напряжением от 0,4 до 1 кВ. Если говорить о промышленных предприятиях, то к такому типу относятся цеховые подстанции.

РУ — распределительное устройство. Это открытая или закрытая электрическая установка, которая принимает и распределяет электроэнергию.

РП — распределительный пункт. Это распределительное устройство, которое принимает электричество от главной понизительной подстанции или районной подстанции с напряжением от 6 до 20 кВ и распределяет ее по мощным приемникам и потребительским подстанциям.

ЦРП — центральный распределительный пункт. Это распределительный пункт, который получает электричество от районной подстанции и распределяет ее по цеховым подстанциям.

Вышеперечисленные электроподстанции выполняют роль источников питания в энергетической системе предприятия.



Чтобы обеспечить их бесперебойную работу, а значит не допустить аварий и остановок производственного процесса, нужно регулярно проводить испытания трансформаторов и прочего силового оборудования.

Главная понизительная подстанция (ГПП — Энциклопедия по машиностроению XXL

При загрязненной и агрессивной среде на территории предприятия целесообразно применять кабельную канализацию напряжением 35—110 кв для питания главных понизительных подстанций (ГПП). В тех случаях, когда  [c.255]

На алюминиевых заводах указанные требования соблюдаются благодаря полному резервированию электроснабжения по ЛЭП, установке резервных мощностей на главной понизительной подстанции (ГПП), резервной системе шин в распределительных устройствах КПП, работающих на напряжении 6—10 кВ и обязательной установке резервных агрегатов на каждой серии завода.  

[c.319]


Газовый промежуточный перегрев нара 118 Газогенераторные установки 17 Газоочистка 138 Газоснабжение 190 Газотрубные котлы 135 Газотурбинная электростанция 16 Гидроэлектрическая станция (ГЭС) 15 Главная понизительная подстанция (ГПП) 221  [c. 341]

Применяются два основных типа схем высоковольтных сетей, питаемых от главной понизительной подстанции (ГПП) или распределительного пункта (РП) — р а д и а л ь н а я с отдельными линиями для каждой ТП или м а ги ст р а л ь н а я, цри которой одна л иния питает до 3—4 ТП.  

[c.448]

На всех ступенях систем электроснабжения промышленных предприятий СН 174-75 рекомендуют широко применять простейшие схемы эл. соединений с минимальным количеством аппаратуры на стороне ВН, так называемые блочные схемы подстанций без сборных шин блок — линия 35—330 кВ—тр-р главной понизительной подстанции — ГПП (или подстанции глубокого ввода ПГВ) блок — линия 35—330 кВ — тр-р ГПП (или ПГВ)—токопровод 6—10 кВ блок — линия 6—10 кВ — тр-р ТП блок — линия 6—10 кВ—тр-р ТП — шинопровод до 1000 В.  

[c.301]

Конденсаторы 3—10 кв должны устанавливаться на цеховых подстанциях, имеющих высоковольтное распределительное устройство (РУ), или на распределительных пунктах (РП). На центральном распределительном пункте (ЦРП), главной понизительной станции (ГПП), а также на цеховых трансформаторных подстанциях (ТП) без высоковольтного РУ установка конденсаторов не рекомендуется.  [c.44]

Главная понизительная подстанция. Электрическую связь предприятия с районной системой или с отдельными более или менее удаленными от него электростанциями целесообразно осуществлять при повышенных напряжениях, при которых первоначальные затраты на линии соответствующей электросвязи, а также потери электроэнергии в последних оказываются меньше, чем при генераторных напряжениях. Такая связь через ГПП предприятия необходима для постоянного электроснабжения и для получения извне резервной мощности при выходе из работы агрегатов на местной электростанции предприятия.  

[c.214]

Электрические Схемы главных понизительных подстанций зависят от мощности, номинальных напряжений, числа и расположения ГПП.  [c.216]

Выбор числа и мощности трансформаторов главной понизительной подстанции. При наличии электрических нагрузок первой категории число трансформаторов на ГПП должно быть не менее двух, причем при выходе из работы одного из трансформаторов-остальные должны быть в состоянии длительно покрывать суммарную нагрузку первой категории предприятия, приходящуюся на данную ГПП. Хотя сами трансформаторы и являются вполне надежным в эксплуатации электрооборудованием, тем не менее возможна авария с тем или другим элементом распределительного устройства, находящимся в трансформаторной цепи.  [c.223]


Фиг. 10-1. Схемы питания главных понизительных подстанций предприятия от районной энергоснабжающей системы а — при близком взаимном расположении ГПП б — при разбросанном по территории предприятия расположении ГПП
Главные понизительные подстанции горных предприятий могут быть открытого или закрытого типа. На рис. 4.2 представлены план и разрез открытой части ГПП 110/6-10 кВ с двумя трансформаторами мощностью 25—40 МВ-А.  [c.111]

Главные понизительные подстанции (ГПП) карьеров и разрезов могут быть закрытого или открытого типа. В подстанциях открытого типа все основное оборудование расположено на открытом воздухе, а в подстанциях закрытого типа практически все оборудование установлено в здании. Как закрытые, так и открытые трансформаторные подстанции могут быть комплектными для внутренней (КТП) или наружной (КТПН) установки. Такие подстанции состоят из трансформаторов и блоков комплектных распредустройств (КРУ, КРУН), поставляемых в собранном или полностью подготовленном для сборки виде.  [c.420]

Центральные заземляющие усфойства располагаются у главной понизительной подстанции ГПП карьера или отдельно на его борту. Ценфальное заземляющее устройство (главный заземлитель) представляет собой контур из заложенных в землю и соединенных между собой вертикальных электродов из стальных труб, угловой и круглой стали, стальных полос и т. п.  [c.14]

В целях отказа от установки на главных понизительных подстанциях линейных реакторов в цепях, отходящих от шин вторичного напряжения (6,3—10,5 кв), имеется тенденция к повышению относительного номинального индуктивного сопротивления шинных реакторов, если шины вторичного напряжения ГПП или связанной с ней местной электростанции разделены при помощи реакторов на отдельные секции. Для уменьшения первоначальных затрат на ГПП применяются также групповые линейные реакторы, питающие сборки с нереактированными отходящими цепями.  [c.227]

Так как на открытых горных работах имеются электроприемники I (дренажная шахта, противопожарная насосная станция и др.) и II (насосные станции хозяйственно-питьевого водоснабжения, производственных стоков, СЦБ электрифицированного транспорта и др.) категорий по бесперебойности электроснабжения, то на главных понизительных подстанциях необходимо устанавливать, как правило, не менее двух трансформаторов. Учитывая преимущественное применение на ОГР воздушных линий электропередачи и их значительную протяженность, трансформаторы на ГПП должны оборудоваться устройствами регулирования напряжения под нагрузкой (РПН). Мощность каждого из них принимается равной 0,65—0,75 суммарной расчетной нагрузки на момент освоения проектной мощности разреза или карьера.  [c.414]


Подстанция трансформаторная главная понизительная — Справочник химика 21

    Работа системы электроснабжения на химических предприятиях осуществляется по следующей схеме электроэнергия от подстанций энергосистемы или ТЭЦ на напряжении 35, 110 или 220 кВ подается на главную понизительную подстанцию (ГПП), где трансформируется на напряжение 6—10 кВ от ГПП сетями 6—10 кВ электроэнергия передается на распределительные подстанции (ЦРП, РП), где она распределяется по отдельным потребителям — высоковольтным двигателям и трансформаторным подстанциям, перерабатывающим электроэнергию с 6—10 кВ на 330—660 В. Последняя кабелями подается к низковольтным двигателям (рис. 74). [c.114]
    Система питания НПЗ электрическим током состоит из внешнего и внутреннего электроснабжения. В систему внешнего электроснабжения входят ТЭЦ, повысительные подстанции при ТЭЦ для связи с заводом и энергосистемой, внешние линии электропередачи к распределительным пунктам (РП) и главным понизительным подстанциям (ГПП) завода, понизительные трансформаторные подстанции, получающие питание непосредственно от сетей 35—110 кВ энергосистемы и питающие линии электропередачи к ним. К системе внутреннего электроснабжения относятся распределительные пункты (РП), понизительные цеховые трансформаторные [c.137]

    Системы питания предприятий электрической энергией. Система питания НПЗ и НХЗ состоит из внешнего и внутреннего электроснабжения. К внешнему электроснабжению относятся ТЭЦ внешние линии электропередачи к распределительным пунктам (РП) и главным понизительным подстанциям (ГПП) завода понизительные трансформаторные подстанции, получающие питание от сетей энергосистемы. В систему внутреннего электроснабжения входят понизительные цеховые трансформаторные подстанции (ТП) распределительные трансформаторные подстанции (РТП) распределительные пункты (РП) распределительная высоковольтная сеть завода. [c.181]

    Трансформаторные подстанции сооружают (по возможности) в районах наибольших нагрузок. При этом главные понизительные подстанции (ГПП) на 110—35/6—10 кв. как правило, строятся отдельно стоящими, а подстанции на 6—10/0,4 кв — встроенными или пристроенными к зданиям с наибольшей нагрузкой. [c.190]

    Потребителями электроэнергии на насосных и компрессорных станциях магистральных нефтепроводов и газопроводов являются электродвигатели на напряжение 6 или 10 кВ основных насосов и компрессоров, электродвигатели на напряжение 0,38 кВ вспомогательных механизмов и электрическое освещение на напряжение 0,22 кВ. Для преобразования получаемого от источника электроснабжения напряжения 220, ПО и 35 кВ в требующееся рабочее напряжение 10—6, 0,56—0,38 и 0,22 кВ на площадке нефтенасосной и газокомпрессорной станций и нефтебазы сооружают главную понизительную подстанцию (ГПП) с трансформаторами 220—110—35/10—6 кВ, с распределительными устройствами (РУ) 10—6 кВ и необходимым числом трансформаторных подстанций (ТП) 10— 6/0,66—0,38/0,22 кВ с распределительным устройством 0,66—0,38 кВ. Трансформаторы 220—ПО—35 кВ могут быть с расщепленными и нерасщепленными обмотками на стороне низшего напряжения. [c.176]

    Однако в связи со строительством крупных ТЭЦ, снабжающих теплом не одно, а несколько поблизости расположенных предприятий схема электроснабжения данного предприятия мало чем отличается от случая питания лишь от энергосистемы. На предприятиях химических волокон, занимающих большую территорию и имеющих большое количество трансформаторных подстанций, оборудуется несколько распределительных пунктов (РП), получающих питание от одной или нескольких главных понизительных подстанций (ГПП). Эти подстанции располагаются возможно ближе к центру нагрузок. Они принимают электроэнергию от системы при напряжении 220 или ПО /се и преобразуют в электроэнергию пониженного напряжения 10 или 6 кв для последующего распределения по территории предприятия между цеховыми трансформаторными подстанциями. [c.171]


    Питающие сети предназначены для питания трансформаторных подстанций и прокладываются между пунктами приема электрической энергии от энергосистемы или ТЭЦ и цеховыми трансформаторными подстанциями. Пунктом приема электрической энергии от энергосистемы является главная понизительная подстанция (ГПП) или распределительные пункты (РП) находящиеся на территории предприятия. Распределительные внутрицеховые сети предназначены для питания токоприемников, расположенных в цехах предприятия. Напряжение питающих сетей предприятий химических волокон обычно бывает 6—10 кв (последнее предпочтительнее). Для внутрицеховых распределительных сетей трехфазного тока чаще всего применяется стандартное напряжение 380/220 е, которое позволяет от одного трансформатора питать силовую и осветительную нагрузки. [c.186]

ГЛАВНАЯ ПОНИЗИТЕЛЬНАЯ ПОДСТАНЦИЯ – 2

Главная понизительная подстанция — 2 (ГПП-2) предназначена для электроснабжения цеха компрессии воздуха №1 кислородного производства, пароводостанции теплоэлектроцентрали, дуговых печей, подстанций (п/ст) 2, 3, 4“Р”, 11, 12, 16, 48, центральной распределительной подстанции — I, центральной распределительной подстанции — III, коксохимпроизводства, доменной печи — 6, п/ст 1”Н”, распределительного пункта ”Сигран”.

2.1 Схема ГПП-2

 Питание ГПП-2 осуществляется по трём КЛ-110 кВ с РП-1 110 кВ от 14, 19, 27 ячеек кабелем МНАШВ – 3 каждый ввод, допустимый ток 380 А. ГПП – 2 имеет закрытое распределительное устройство 110 кВ, открытую часть п/ст 110 кВ, комплектное распределительное устройство 10 кВ. На открытой части п/ст 110 кВ установлено три трансформатора ТРДЦН – 63000 кВА каждый, трансформаторы двухобмоточные с расщеплённой обмоткой по 10 кВ и регулированием напряжения под нагрузкой (РПН). Соотношение мощностей обмоток 110/10/10 – 100%, 50%, 50%
 В ЗРУ – 110кВ установлены разъединители РЛНД – 2 – 1000 А, маслонаполненные линейные герметичные вводы 110 кВ типа ГБ МЛП – 110/1000У, концевые кабельные муфты 110 кВ, установки подпитки маслом кабелей 110 кВ. КРУ – 10 кВ состоит из трёх ячеек типа КР – 10/500 и КР – 10/Д 9Т. На ГПП-9 применено групповое реактирование отходящих линий 10 кВ реакторами, размещёнными в сдвоенных шкафах КЛРТ – 10. Питание собственных нужд осуществлено от КТП – 2* 250 – 10/0. 4 кВ.
 Кабельный подвал ГПП – 2; отходящие кабельные тоннели и галерея от ГПП – 2 оборудованы системой пожаротушения. Насосная станция для кабельного подвала и тоннелей находится в подвале ГПП – 2, для кабельной галереи в КТП СПТ № 1, 2.
По нормальной схеме ГПП – 2 запитана по трём КЛ – 110 кВ от РП–1: трансформатор № 1 запитан по КЛ –110 кВ от ячейки № 14 РП– 1 – 110 кВ; трансформатор № 2 — от ячейки № 19; трансформатор № 3 – от ячейки № 27. РУ – 10 кВ имеет семь секций. Между секциями I– 2 и II–2, II–2 и III–1, П–1 и Ш–2 установлены секционные разъединители и маслянные выключатели, оборудованные АВР. Трансформатор 63 МВА № 1 при помощи мостов 10 кВ присоединён к секции I — 1“а” и секции I — 2, трансформатор 63 МВА № 2 при помощи шинных мостов 10 кВ присоединён к секции I — 1“б”, секции II — 2 и II — 1. Трансформатор 63 МВА № 3 при помощи шинных мостов 10 кВ присоединён к секции III — 1 и секции III -2. Кроме того, секции III-1 и III-2 имеют между собой нереактированную кабельную перемычку через ячейки отходящих линий, находящиеся в горячем резерве со стороны секции Ш -1 (ячейки 56 и 58). Все вводные масляные выключатели 10 кВ от трансформаторов 63 МВА на секции и секционные выключатели 10 кВ типа МГГ-11-10/5000 за исключением I- 1“б” и СМВ ячейки 10 типа ВМПЭ – 10/1500 А.
Для питания цепей управления, защиты и сигнализации на ГПП – 2 установлена аккумуляторная батарея типа СК – 8, состоящая из 120 элементов, с номинальным напряжением 220 В, работающая по схеме безэлементного коммутатора. Ёмкость батареи 288 А*ч при десятичасовом разрядном токе. Батарея работает в режиме постоянного подзаряда равного 0.2 – 0.4 А. В нормальном режиме подзаряд осуществляется от одного из трёх выпрямительных устройств типа ВАЗП – 380/260 – 40/80. Распределение оперативного тока происходит со щита постоянного тока, имеющего две секции. Каждая секция имеет самостоятельное питание через вводной автомат от аккумуляторной батареи. Имеется также автомат резервного ввода от аккумуляторной батареи установленной на секции № 1. При повышении напряжения на шинах постоянного тока до 260 В или снижении до 190 В выдаётся звуковой сигнал. Кроме того, на щите постоянного тока собрана схема мигающей световой сигнализации. Для постоянного контроля изоляции цепей управления, защиты, сигнализации и т.п. на щите постоянного тока установлены приборы контроля изоляции: килоомметр – вольтметр и реохорд.
 Для питания потребителей собственных нужд на ГПП – 2 установлена комплектная трансформаторная подстанция типа КТП – 2*250, с двумя трансформаторами мощностью по 250 кВА каждый, напряжением 10/0.4/0.23  кВ и номинальным током 14.5 / 360 А. Щит 0.4 кВ состоит из двух секций, соединённых между собой двумя секционными автоматами. В нормальном режиме оба трансформатора 250 кВА находятся в работе, один секционный автомат отключён.

Выполнение кадастровых работ по установлению охранных зон, оформление землеустроительной документации по установлению границ охранных зон объектов недвижимости ООО «КАМАЗ-Энерго»: — Кабельные линии 110 кВ от переходного пункта к Главной понизительной подстанции № 16, согласно техническому паспорту сооружений и характеристик объектов.

265 200 ₽

Обеспечение заявки

0

Обеспечение договора

0

Место поставки: Согласно техническому заданию.

Подача заявок завершена

Взять в работу

Тендер 31705169942 Капитальный ремонт с заменой дверей на огнестойкие на ГПП- 3(ЛЗ),16(АП),21(РИЗ) ООО «КАМАЗ-Энерго»Литейный завод – ЛЗАвто Производство — АПАвтомобильный завод — АВЗ Ремонтно-инструментальный завод РИЗГлавная понизительная подстанция 3 — 7 шт – Л ЗГлавная понизительная подстанция 16 – 5шт — АВЗГлавная понизительная подстанция 21- 3 шт

Сумма / НМЦ

590 000,00 Р

Статус

Дата рассмотрения заявок до:  07. 06.2017 14:15 МСК

Подача заявок до:  06.06.2017 17:00 МСК

Предмет закупки

# Позиция Включить в долю Выгоднее
Позиция 1 (223-ФЗ) Работы строительные по возведению нежилых зданий и сооружений (работы по строительству новых объектов, возведению пристроек, реконструкции и ремонту зданий)
0 из 1

Стандарты и нормы

Найден 1 недействующий или несуществующий стандарт в 1 документе

Показать Скрыть

Документы

Скачать все документы

Заказчик

ИНН 1650157635 •КПП 165001001 •ОГРН 1071650011014

Вероятные контактные данные: Сабирова А. В., ;, [email protected]

Республика Татарстан Приволжский федеральный округ, Татарстан Респ, объекты ООО «КАМАЗ-Энерго».Литейный завод – ЛЗАвто Производство — АПАвтомобильный завод — АВЗ Ремонтно-инструментальный завод РИЗГлавная понизительная подстанция 3 — 7 шт – Л ЗГлавная понизительная подстанция 16 — 5шт — АВЗГлавная понизительная подстанция 21- 3 шт — РИЗ

Организатор

ИНН 1650157635 •КПП 165001001 •ОГРН 1071650011014

Вероятные контактные данные: Сабирова А. В., ;, [email protected]

Протокол подведения итогов

ИНН 1650331989 •КПП 165001001

Ценовое предложение: 572 300,00 Р

Вероятные контактные данные:  ,

ИНН 1650274032 •КПП 164601001

Ценовое предложение: 578 200,00 Р

Вероятные контактные данные:  ,

ИНН 1650254678 •КПП 165001001

Ценовое предложение: 589 000,00 Р

Вероятные контактные данные:  ,

Электрическая подстанция — Энергетическое образование

Рисунок 1. Крупная электрическая подстанция. [1]

Электрические подстанции — это интерфейс между частями распределительной сети и систем передачи. На этих отгороженных участках (см. Рисунки 1 и 2) напряжение в линиях электропередачи понижается до уровня, подходящего для распределительной сети. Они также оснащены автоматическими выключателями для защиты распределительной системы и могут использоваться для управления протеканием тока в различных направлениях. [2] [3] Они также сглаживают и фильтруют колебания напряжения, вызванные, например, повышенной нагрузкой. [4]

Компоненты

Рисунок 2. Распространенный тип электрических подстанций, встречающийся в городах и их окрестностях. [5]

Трансформаторы понижают очень высокие напряжения передачи до напряжения менее 10 000 вольт, что подходит для систем распределения. Подстанции также часто оснащены шиной, которая разделяет ток в нескольких направлениях, а также автоматическими выключателями и переключателями, которые позволяют изолировать и напрямую управлять определенными частями систем передачи и распределения. [2] Многие подстанции также включают конденсаторы для сглаживания выходного напряжения.

Типы

Подстанции

можно разделить на категории по их функциям и ролям.

  • Понижающая подстанция — Эти объекты понижают напряжение на линиях электропередачи до так называемого субпередающего напряжения, которое иногда используется в промышленных целях. В противном случае выход направляется на распределительную подстанцию. [6]
  • Распределительная подстанция — Эти подстанции дополнительно снижают напряжение дополнительной передачи до того, которое может использоваться для обеспечения большинства промышленных, коммерческих и жилых нужд с помощью распределительного трансформатора до окончательной подачи электроэнергии. к нагрузке. [6] Эти объекты иногда располагаются под землей. Посетите распределительную сетку для получения дополнительной информации.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Классификация электрических подстанций на основе 5

Подстанция — это средство передачи электроэнергии от энергоблока к потребителю. Он состоит из различных типов оборудования, таких как трансформатор, генератор, силовой кабель, который помогает при передаче энергии.Генерация, передача и распределение — это основная работа подстанции.

Подстанция, вырабатывающая электроэнергию, известна как генерирующая подстанция. Точно так же передающая подстанция передает мощность, а распределительные подстанции распределяют мощность по нагрузке. Подкатегории электрических подстанций объясняются ниже.

Классификация подстанций

Подстанции можно классифицировать множеством способов, например, по характеру обязанностей, предоставляемому рабочему напряжению, важности и конструкции.

Классификация подстанций по характеру обязанностей

Классификация подстанции по характеру функций подробно поясняется ниже.

Повышающие или первичные подстанции — Такие типы подстанций генерируют низкое напряжение, такое как 3,3, 6,6, 11 или 33 кВ. Это напряжение повышается с помощью повышающего трансформатора для передачи мощности на большие расстояния. Находится рядом с генерирующей подстанцией

.

Подстанции первичной сети — Эта подстанция снизила значение повышенных первичных напряжений.Выход первичной сетевой подстанции действует как вход вторичных подстанций. Вторичная подстанция используется для понижения входного напряжения до более низкого для дальнейшей передачи.

Понижающие или распределительные подстанции — Эта подстанция расположена рядом с центром нагрузки, где основное распределение понижается для дополнительной передачи. Вторичный распределительный трансформатор питает потребителя по линии обслуживания

.

Классификация подстанций по оказанным услугам

Трансформаторные подстанции — В подстанциях такого типа устанавливаются трансформаторы для преобразования мощности с одного уровня напряжения на другой по мере необходимости.

Коммутационные подстанции — Подстанции, используемые для коммутации линии электропередачи без нарушения напряжения, известны как коммутационные подстанции. Этот тип подстанций размещается между ЛЭП.

Преобразовательные подстанции — В таких типах подстанций мощность переменного тока преобразуется в мощность постоянного тока или наоборот, или она может преобразовывать высокую частоту в более низкую частоту или наоборот.

Классификация подстанций по рабочему напряжению

Подстанции по рабочему напряжению могут быть отнесены к категории

Высоковольтные подстанции (ВН) — Напряжения от 11 кВ до 66 кВ.

Подстанции сверхвысокого напряжения — Напряжения от 132 кВ до 400 кВ.

Сверхвысокое напряжение — Рабочее напряжение выше 400 кВ.

Классификация подстанций по важности

Сетевые подстанции — Эта подстанция используется для передачи основной мощности из одной точки в другую. Если на подстанции возникает какая-либо неисправность, это влияет на непрерывность всей подачи.

Городские подстанции — Эти подстанции понижают напряжение до 33/11 кВ для большего распределения в городах.Если на этой подстанции происходит какая-либо неисправность, то блокируется электроснабжение всего города.

Классификация подстанций по конструкции

Подстанции внутреннего типа — В таких подстанциях аппаратура устанавливается внутри здания подстанции. Такие подстанции обычно рассчитаны на напряжение до 11 кВ, но могут быть увеличены до 33 кВ или 66 кВ, когда окружающий воздух загрязнен пылью, дымом или газами и т. Д.

Наружные подстанции — Эти подстанции подразделяются на две категории

Подстанции на опорах — Такие подстанции возводятся для распределения электроэнергии в населенных пунктах.Однополюсные или H-полюсные и 4-полюсные конструкции с соответствующими платформами работают для трансформаторов мощностью до 25 кВА, 125 кВА и выше 125 кВА.

Подстанции, устанавливаемые на фундаменте — Такие типы подстанций используются для установки трансформаторов мощностью 33 000 вольт и выше.

The Power Distribution Grid — Как работают электрические сети

Для того, чтобы электричество было полезным в доме или на предприятии, оно поступает из сети передачи и составляет пониженный в распределительную сеть.Это может происходить в несколько этапов. Место, где происходит переход от «передачи» к «распределению», находится на подстанции . Силовая подстанция обычно выполняет две или три задачи:

  • В ней есть трансформаторы, которые «понижают» передаваемые напряжения (в диапазоне десятков или сотен тысяч вольт) до распределительных напряжений (обычно менее 10 000 вольт).
  • Он имеет «шину», которая может разделять мощность распределения в нескольких направлениях.
  • Он часто имеет автоматические выключатели и переключатели, так что подстанция может быть отключена от сети электропередачи или отдельные распределительные линии могут быть отключены от подстанции, когда это необходимо.

Питание от трансформатора поступает на распределительную шину . Автобус распределяет электроэнергию по местным распределительным линиям. В автобусе есть собственные трансформаторы, которые также могут понижать или повышать напряжение в соответствии с местными потребностями в энергии.

На шине может быть два отдельных набора распределительных линий с двумя разными напряжениями. Трансформаторы меньшего размера, подключенные к шине, понижают мощность до стандартного линейного напряжения (обычно 7200 вольт) для одного набора линий, в то время как мощность уходит в другом направлении при более высоком напряжении основного трансформатора.

В следующий раз, когда вы едете по дороге, вы можете взглянуть на линии электропередач в совершенно другом свете. На типичной опоре электросети три провода в верхней части полюсов представляют собой три провода для трехфазного питания. Четвертый провод, расположенный ниже на полюсах, — это провод заземления. В некоторых случаях будут проводиться дополнительные провода, как правило, телефонные линии, кабельное телевидение или Интернет, подключенные к одним и тем же столбам.

Линии с более высоким напряжением необходимо будет дополнительно снизить до ввода в жилые дома и большинство предприятий.Это часто случается на другой подстанции или в небольших трансформаторах где-то в будущем. Например, вы часто будете видеть большую зеленую коробку (примерно 6 футов или 1,8 метра со стороной) возле входа в подразделение. Он выполняет понижающую функцию для подразделения.

Как работает электрическая подстанция?

Что такое подстанция?

Как работает электрическая подстанция? Почему ее называют «подстанцией»? Обычно на станциях мы ловим поезда или автобусы.По той же аналогии мы можем объяснить, что делает подстанция. Электроэнергия должна передаваться на большие расстояния, так как место, где вырабатывается энергия, и место, где она потребляется, могут находиться далеко друг от друга. Электроэнергия передается при очень высоких напряжениях и малых токах, чтобы уменьшить тепло, вихревые токи и другие потери при передаче. На подстанциях напряжения повышаются до высоких значений с помощью повышающих трансформаторов, а после передачи они снова понижаются для распределения. Помимо изменения напряжения на подстанциях, для защиты распределительных сетей используются различные защитные устройства, такие как автоматические выключатели и предохранители. Они сконструированы таким образом, что различные распределительные цепи могут быть изолированы для ремонта и отключения нагрузки. Подстанции обычно находятся на открытом воздухе и ограждены проволочным забором. Однако в жилых районах или районах с высокой плотностью населения подстанция может располагаться внутри помещения и внутри здания, чтобы ограничить гудение огромных трансформаторов.

Вид подстанции

Функции подстанций

Хотя электрические подстанции участвуют в распределении электроэнергии, они выполняют многие другие функции, а именно:

    1. Повышение и понижение напряжения для передачи и распределения. Поскольку мощность передается с более высоким напряжением на большие расстояния, ток ниже. Это приводит к более низким потерям при передаче, но не обеспечивает надлежащий ток для использования в домах и на предприятиях, поэтому возникает необходимость в повышении и понижении напряжения.
    2. Коммутация и изоляция цепей для обслуживания: Коммутация также является важной функцией подстанций. Замыкание фидерной цепи при высоких нагрузках необходимо для безопасности генерирующих установок. Коммутация высокого напряжения — опасная работа, поэтому необходимо использовать специальные автоматические выключатели, такие как воздушные выключатели и масляные выключатели для уменьшения дуги.
    3. Отключение нагрузки: Когда потребность в мощности превышает поставку, подстанции сбрасывают нагрузку в распределительных цепях для поддержания баланса в электрической сети.
    4. Корректировка схем коэффициентов мощности: Коэффициент мощности должен поддерживаться на правильном значении, когда присутствуют реактивные нагрузки, чтобы защитить генераторную установку и повысить эффективность. Прочтите эту ссылку для получения дополнительной информации о том, как коррекция коэффициента мощности позволяет экономить электроэнергию.
    5. Устройства безопасности, такие как автоматические выключатели и предохранители: Эти устройства безопасности предназначены для защиты оборудования в распределительной цепи, а также на подстанции от сильных токов короткого замыкания.
    6. Он содержит шины для разделения мощности для распределения: толстые медные шины, к которым различные распределительные цепи присоединяются гайками и болтами, известны как шины.

Распределение электроэнергии

Электрические сети [/ caption]

Работа подстанции

Электроэнергия вырабатывается на теплоэлектростанции, гидроэлектростанции и АЭС и т. д. Это электричество затем подается на передающую подстанцию ​​рядом с генерирующей станцией. На передающей подстанции напряжение существенно повышается с помощью повышающих трансформаторов. Напряжение увеличивается, чтобы уменьшить потери при передаче на большие расстояния.Затем это электричество подается на электрическую подстанцию, где оно понижается с помощью понижающих трансформаторов, а затем подается в распределительную сеть. В распределительной сети есть дополнительные трансформаторы, и напряжение дополнительно снижается для дальнейшего распределения по сети. Отсюда электричество подается на понижающие трансформаторы возле жилых кварталов, которые понижают напряжение до 110/220 В в соответствии с требованиями каждой страны.

Кредит изображения

    1. Подстанция: https: // commons.wikimedia.org/wiki/File:Forest_Hill_Substation.jpg
    2. Распределение энергии: https://commons.wikimedia.org/wiki/File:Electricity_grid_schema-_lang-en.jpg

Трансформаторные подстанции — обзор

8.1 Введение

Термин «сеть» обычно относится к сети, состоящей из проводов, подстанций, трансформаторов, переключателей и другого промышленного оборудования, используемого для передачи электроэнергии от источника к потребителям. До недавнего времени сбор данных и управление устройствами в «сети» выполнялись вручную, при этом работники коммунальных служб физически посещали места в сети.Например, коммунальные работники посещают помещения потребителей, чтобы снять показания счетчиков, осмотреть неисправное оборудование, измерить напряжение и т. Д. Однако компьютеризация и автоматизация постепенно меняют отрасль. Эта компьютеризация сети привела к использованию термина «интеллектуальная сеть», так же как термин «смартфон» использовался для обозначения интеграции компьютера и телефона. 1

В широком смысле термин «интеллектуальная сеть» относится к компьютерным технологиям дистанционного управления и автоматизации, которые позволяют потребителям более эффективно использовать энергию.Интеллектуальная сеть полагается на цифровое управление, мониторинг и телекоммуникации для обеспечения двунаправленного потока энергии и информации различным заинтересованным сторонам в энергетической цепочке, включая электростанции, коммерческих, промышленных и бытовых конечных пользователей. Это обеспечивает ряд эффективных действий, таких как управление энергопотреблением в часы пик, «микросети», ценообразование в реальном времени, мобильные услуги и, в конечном итоге, позволяет клиентам лучше управлять своим потреблением и даже продавать неиспользованную электроэнергию собственного производства обратно в сеть. 2

Тем не менее, с компьютерами и связью возникает возможность для вреда и атак. По сути, злоумышленник, будь то правительство или другая могущественная организация, потенциально может запустить атаку, которая подорвет целостность системы интеллектуальной электросети или вызовет сбои от локальных до широко распространенных. Поскольку интеллектуальная сеть становится преобладающей инфраструктурой для выработки и распределения электроэнергии, последствия широкомасштабной атаки могут быть катастрофическими для экономики страны и ее инфраструктуры.

Фактически, недавние события подчеркивают потенциальное влияние хорошо спланированных атак на компьютеризированные энергетические системы. В 2015 году было сообщено о заметной атаке на Управление персонала правительства США, в ходе которой киберпреступниками было украдено около 21,5 миллиона записей индивидуальных расследований (в том числе данные по отпечаткам пальцев). 3 Примером (теперь уже классическим) настоящей киберфизической атаки является компьютерный червь StuxNet, который, как полагают, был разработан для манипулирования системами ядерных центрифуг и их уничтожения. 4 Другой хорошо известной киберфизической атакой была недавняя демонстрация 5 удаленного манипулирования системами управления в автомобилях (которые в основном управляются микропроцессорами в сети контроллера), в результате которой было отозвано 1,4 миллиона автомобилей. 6

«Архитектура национальной цифровой инфраструктуры, основанной в основном на Интернете, не является безопасной или устойчивой. Без значительных достижений в области безопасности этих систем или значительных изменений в том, как они построены или эксплуатируются, сомнительно, что Соединенные Штаты смогут защитить себя от растущей угрозы киберпреступности и вторжений и операций, спонсируемых государством.Наша цифровая инфраструктура уже подверглась вторжениям, которые позволили преступникам украсть сотни миллионов долларов, а национальным государствам и другим организациям — украсть интеллектуальную собственность и конфиденциальную военную информацию. Другие вторжения угрожают повредить части нашей критически важной инфраструктуры. Эти и другие риски могут подорвать доверие страны к информационным системам, лежащим в основе наших экономических интересов и интересов национальной безопасности ». 7

Что такое подстанция и где она используется?

Подстанция — это электрическая платформа с высоковольтной мощностью, которая может использоваться для управления электрическими цепями, генераторами, аппаратурой и другим оборудованием.В основном подстанция преобразует переменный ток (AC) в постоянный (DC). Он является частью системы распределения, передачи и генерации электроэнергии.

Подстанция может преобразовывать напряжение с низкого на высокое и наоборот, а также выполнять другие жизненно важные функции. От электростанции до дома потребителя энергия может проходить через несколько подстанций с разными уровнями напряжения.

Подстанция может включать в себя трансформаторы для изменения уровней напряжения с высокого на низкий или при объединении двух напряжений передачи. Промышленные и коммерческие организации и электроэнергетические компании могут владеть и эксплуатировать подстанции. Как правило, подстанции могут работать без присмотра, а компании используют SCADA для удаленного управления и контроля.

Классификация подстанций Основные сведения о подстанциях, которые вы ДОЛЖНЫ знать среди ночи!

Подстанция используется для передачи электроэнергии от электростанции к конечному потребителю. Он состоит из такого оборудования, как силовой кабель, генератор и трансформатор, которые помогают в передаче электроэнергии.Основные функции подстанции — распределение, передача и выработка электроэнергии.

Генерирующая подстанция вырабатывает энергию, передающая подстанция передает ее, а распределительная подстанция распределяет электроэнергию по нагрузке.

Подстанции классифицируются по таким критериям, как конструкция, важность, рабочее напряжение, предоставляемые услуги и характер обязанностей.

Классификация подстанций по характеру обязанностей Использование визуальной и тепловизионной видеоаналитики для повышения эффективности работы

Распределительная или понижающая подстанция — Этот тип подстанции расположен близко к центру нагрузки, где основное распределение сокращается для дополнительной передачи. Кроме того, вторичный распределительный трансформатор использует линию обслуживания для питания конечного потребителя.

Подстанция первичной сети — Этот тип понижает значение повышенных основных напряжений. Его выход работает как вход вторичных подстанций. Кроме того, вторичная подстанция используется для снижения входного напряжения для дальнейшей передачи.

Первичная или повышающая подстанция — этот тип генерирует низкое напряжение, например 33, 11, 6,6 или 3,3 кВ.Это напряжение увеличивается с помощью повышающего трансформатора для передачи энергии на большие расстояния. Этот тип расположен рядом с подстанцией.

Классификация подстанций по предоставляемым услугам Электротехническим подрядчикам пора заново открыть свою роль

Преобразовательная подстанция — Этот тип преобразует мощность постоянного тока в мощность переменного тока или наоборот. Он также может преобразовывать высокочастотные токи в низкие или наоборот.

Коммутационная подстанция — Эта подстанция используется для коммутации линии электропередачи без влияния на напряжение.Эти подстанции размещаются между линиями электропередачи.

Трансформаторная подстанция — Этот тип преобразует мощность с одного уровня напряжения на другой в соответствии с требованиями.

Классификация подстанций по рабочему напряжению Что такое подстанция — Определение, типы подстанций
  • Подстанция сверхвысокого напряжения — Функциональное напряжение более 400 кВ
  • Подстанция сверхвысокого напряжения — включает напряжения от 132 до 400 кВ
  • Подстанция высокого напряжения — Используются напряжения от 11 до 66 кВ

Классификация подстанций по важности Kentucky Power возобновляет планы по проекту передачи 138 кВ в парке Кевани-Энтерпрайз

Городская подстанция — Этот тип снижает напряжение до 33/11 кВ для более безопасного распределения в городах. Если на этой подстанции происходит неисправность, блокируется электроснабжение всего города.

Сетевая подстанция — Этот тип используется для передачи большого количества электроэнергии из одного места в другое. Если на этой подстанции произойдет сбой, это повлияет на бесперебойное электроснабжение.

Классификация подстанций по конструкции Цифровые инструменты для внешнего коммунального подрядчика

Наружная подстанция — Этот тип подразделяется на две категории: монтируемый на фундаменте и монтируемый на опоре.

Подстанция, устанавливаемая на фундаменте — Этот тип используется для установки трансформаторов мощностью 33 000 вольт и более.

Подстанция на опоре — Данный тип предназначен для распределения электроэнергии в населенных пунктах. Н-полюсные или однополюсные и 4-полюсные конструкции с соответствующими платформами используются для трансформаторов мощностью до 25, 125 и более 125 кВА.

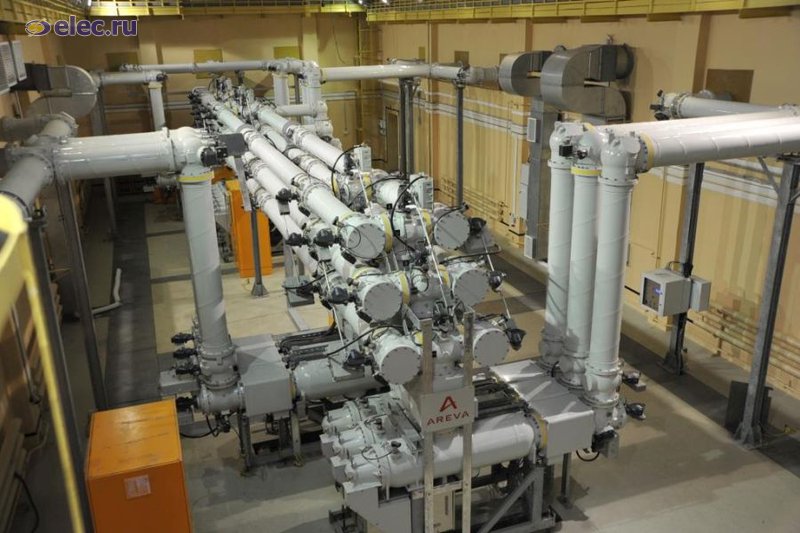

Подстанция закрытого типа — Аппарат данного типа размещается внутри здания, в котором расположена подстанция.Подстанции закрытого типа рассчитаны на напряжение до 11 кВ. Его можно увеличить до 33 или 66 кВ, если окружающая среда загрязнена газами, парами, пылью или другими примесями.

Не забудьте проконсультироваться с ведущими поставщиками и лицензированными специалистами в области электротехники, прежде чем принимать какие-либо решения относительно покупки подстанции. Это гарантирует, что вы покупаете лучшие продукты, соответствующие вашим требованиям!

Источники:

https://en.wikipedia.org/wiki/Electrical_substation

электрических подстанций | Энциклопедия.com

Электрическая подстанция — это объект, который обеспечивает стык между частями электрической сети. Функции подстанции, важные для правильной работы энергосистемы, включают в себя соединение линий электропередач от различных частей системы; мониторинг и контроль условий работы системы; и защита оборудования энергосистемы.

КЛАССИФИКАЦИЯ И ОБЩЕЕ ОПИСАНИЕ

Подстанции можно разделить на одну из нескольких категорий в зависимости от их местоположения и функции в системе.Генераторные подстанции расположены на территории электростанций и обеспечивают подключение к системе электропередачи. Групповые силовые подстанции соединяют систему передачи с системой субпередачи, понижая напряжение через трансформатор (трансформаторная подстанция) или соединяя линии передачи высокого напряжения от разных частей системы без изменения напряжения (коммутационная подстанция). Распределительная подстанция обеспечивает связь между субпередающей системой и гораздо более низкими напряжениями распределительной системы.Преобразовательная подстанция — это уникальный тип подстанции большой мощности, которая обеспечивает связь между высоковольтными линиями электропередачи переменного тока и высоковольтными линиями электропередачи постоянного тока.

При размещении подстанций необходимо учитывать электрические, географические, экономические, политические и эстетические факторы. Используются высокие напряжения системы передачи, потому что уменьшенные токи приводят к более эффективной передаче энергии. Поэтому подстанции размещаются как можно ближе к системным нагрузкам, чтобы минимизировать потери.Это ограничивается стоимостью и доступностью недвижимости, а также требованием, чтобы местность была относительно ровной в пределах подстанции. При размещении подстанции, особенно в густонаселенных районах, следует позаботиться о том, чтобы расположение не загораживало живописные виды и не ухудшало эстетическую ценность коммерческой или жилой застройки. Физические размеры подстанций могут охватывать большие площади, потому что высоковольтные компоненты изолированы друг от друга воздухом и, следовательно, должны быть разделены значительными расстояниями.Исторически сложилось так, что из-за этих проблем установка больших подстанций ограничивалась районами с относительно небольшой численностью населения. Однако с 1980-х годов подстанции изолируются сжатым газом гексафторидом серы (SF 6 ). Из-за высоких изоляционных свойств SF 6 размер этих подстанций с газовой изоляцией может быть значительно меньше 25 процентов от размера подстанции с воздушной изоляцией с такой же мощностью. В некоторых приложениях, особенно в непосредственной близости от населенных пунктов, вся подстанция может быть заключена в здания, что снижает эстетические проблемы и ухудшение состояния окружающей среды.Тем не менее, подстанции с воздушной изоляцией по-прежнему обычно предпочтительны из-за более высокой стоимости и экологических проблем, связанных с выбросом SF 6 (который исследуется как парниковый газ).

СОЕДИНЕНИЕ СИСТЕМЫ

Основная функция подстанций заключается в обеспечении взаимосвязи между линиями электропередачи, проходящими в другие географические районы, и между частями системы, которые могут работать при различных напряжениях. Принципиальным аспектом конструкции подстанции является организация подключений через автоматические выключатели к общим узлам, называемым шинами. Автоматические выключатели — это большие электрические переключатели, которые позволяют отключать линии передачи или трансформаторы от шины. Трансформаторы обеспечивают изменение напряжения.

Автобусы

Автобусы обычно изготавливаются из алюминия или меди и представляют собой жесткие шины на подстанции, изолированные от земли и другого оборудования с помощью обильного изоляционного материала, обычно воздуха или гексафторида серы. Расположение автобусов на подстанции может относиться к разным категориям; наиболее распространенные проиллюстрированы и объяснены в Таблице 1.Соответствующий выбор конфигурации осуществляется путем тщательного баланса стоимости, надежности, контроля и пространства.

Одна шина • Все соединения привязаны к одной шине, с одним автоматическим выключателем на каждую шину. Такая конструкция предпочтительна из-за ее простоты и низкой стоимости, хотя она наименее желательна с точки зрения надежности. Техническое обслуживание оборудования подстанции требует вывода из эксплуатации соединений. • Этот тип шины обычно является предпочтительной конфигурацией на подстанциях с напряжением 130 кВ или ниже.
Главная и передаточная шина • Как и в случае с одинарной шиной, каждое соединение связано с главной шиной через автоматический выключатель, но выключатель может быть отключен с помощью разъединителей через промежуточную шину, а другой выключатель — к главной шине. автобус. Это позволяет изолировать автоматический выключатель для обслуживания без потери обслуживания соединения. • Используется в более ответственных приложениях при 130 кВ или ниже, а иногда и при более высоких напряжениях.
Кольцевая шина • В этой схеме все автоматические выключатели соединены в замкнутый контур, причем соединения входят в стык между выключателями. Таким образом, любое соединение может быть изолировано или любой отдельный автоматический выключатель может быть удален, не прерывая другие соединения. Это обеспечивает более высокий уровень резервирования, чем упомянутые выше системы. Для этого устройства вопросы управления и релейной защиты несколько сложнее. • Обычно встречается на подстанциях выше 130 кВ, на подстанциях меньшего размера. Часто устанавливается с расчетом на будущее расширение до схемы с полуторным выключателем.
Схема с половинным выключателем • Эта схема имеет две одинаковые шины с тремя выключателями, подключенными между ними.Каждое соединение может быть связано с одной из шин через один выключатель, и в случае, если один выключатель не работает или нуждается в обслуживании, соединение все еще может обслуживаться через два выключателя с другой шиной. Название этой схемы происходит от того факта, что два соединения обслуживаются тремя выключателями, так что на каждое соединение приходится в среднем полтора выключателя. Эта схема менее сложна, чем кольцевая шина, с большей надежностью, но более затратна. • Наиболее часто встречается в системах выше 130 кВ.
Двойная шина • Двойная шина с двойным выключателем обеспечивает связь с каждой шиной через независимый прерыватель для каждого соединения. Это обеспечивает полное резервирование в случае неисправности или необходимости обслуживания выключателя или шины, но это самая дорогая конфигурация. • Обычно встречается на наиболее ответственных передающих подстанциях и в генераторных подстанциях.
Шина, трансформатор или нагрузка ↓ Выключатель —⦧ Автоматический выключатель □

ограничения. Если подстанция обслуживает критические нагрузки, потребность в высокой надежности может гарантировать более высокую стоимость более сложной компоновки шин, в то время как для менее критических нагрузок нехватка места может диктовать минимальную компоновку шин.

Выключатели-разъединители

Для каждой единицы оборудования на подстанции предусмотрены ручные выключатели, называемые выключателями-разъединителями, для обеспечения полной гальванической развязки от оборудования перед выполнением любого обслуживания. Выключатели расположены в хорошо видимых местах, поэтому обслуживающий персонал может постоянно подтверждать, что оборудование изолировано.Выключатель-разъединитель не может прервать ток, поэтому он размыкается только тогда, когда ток уже был прерван автоматическим выключателем, например автоматическим выключателем.

Автоматические выключатели

Автоматические выключатели — это переключатели, которые управляются сигналом, от реле или от оператора. Автоматический выключатель предназначен для прерывания очень больших токов, которые могут возникнуть при неисправности системы, такой как удар молнии или дуга на землю (например, падение дерева на линию или падение линии на землю). Поскольку эти чрезвычайно большие токи могут вызвать серьезное повреждение оборудования, такого как трансформаторы или генераторы, и поскольку эти неисправности могут нарушить правильную работу всей энергосистемы, автоматические выключатели рассчитаны на работу достаточно быстро, чтобы предотвратить повреждение оборудования, часто в 100 раз. миллисекунды или меньше.

Контакты выключателя состоят из двух металлических частей, которые могут перемещаться относительно друг друга. Когда автоматический выключатель замкнут, контакты соприкасаются, и между ними свободно течет ток.Когда автоматический выключатель размыкается, два контакта разъединяются, как правило, с помощью высокопрочной пружины или пневматического привода. Когда контакты разъединяются, через них продолжает течь ток, и материал между ними ионизируется, образуя проводящую плазму. Чтобы обеспечить изоляцию, плазма должна быть устранена, а контакты должны быть разнесены на достаточное расстояние, чтобы предотвратить повторное зажигание дуги. Реализовано несколько различных технологий для получения четырех общих типов автоматических выключателей.

Воздушные автоматические выключатели изолированы воздухом, и плазма гаснет, когда струя сжатого воздуха проходит между контактами.Они менее распространены, чем другие типы, и, как правило, больше не применяются в новых установках из-за размера и проблем с обслуживанием компрессоров. В маслонаполненных автоматических выключателях контакты заключены в герметичный резервуар с высокоочищенным маслом с масляными каналами, предназначенными для проталкивания масла между контактами для гашения дуги при размыкании контактов. Они распространены, но их популярность снижается из-за экологических проблем, связанных с риском разлива нефти. Хотя поломка гидромолота случается редко, сотни галлонов масла могут быть разлиты в результате единственного отказа, что потребует очень дорогостоящих процедур по устранению неисправностей.Наиболее популярными выключателями для высоковольтных систем являются газонаполненные выключатели, контакты которых заключены в герметичный резервуар с элегазом SF 6 под давлением. Они доказали свою высокую надежность, хотя были некоторые проблемы с окружающей средой в связи с выбросом SF 6 при техническом обслуживании устройства или при разрыве резервуара. Для приложений с низким напряжением (менее 34 кВ) часто используются вакуумные выключатели. Они устраняют искрение, заключая контакты в откачанную камеру.Поскольку нет жидкости для ионизации, не может образоваться плазма. Их главное преимущество — очень быстрое время отклика и устранение проблем, связанных с окружающей средой.

Помимо автоматических выключателей, существуют другие классы автоматических выключателей, которыми можно управлять или управлять дистанционно, но с возможностью отключения тока. К ним относятся переключатели цепей, устройства повторного включения и секционализаторы.

Трансформаторы

Силовые трансформаторы выполняют очень важную функцию соединения частей энергосистемы, находящихся под разным напряжением.Они встречаются исключительно на подстанциях, за исключением распределительной системы, где они могут быть установлены на опорах или опорах рядом с нагрузками, которые они обслуживают.

МОНИТОРИНГ И ЗАЩИТА СИСТЕМЫ

Подстанция обеспечивает точку мониторинга рабочих параметров системы. Энергосистема — это очень сложное и чувствительное скопление частей, которые должны быть скоординированы для правильного функционирования. По этой причине необходимо очень внимательно следить за рабочими условиями и контролировать их.Для этого используются специализированные датчики для сбора информации, а затем системы связи для передачи информации в центральную точку. Для немедленного реагирования на неисправности системы (например, повреждение проводов, дуги на землю или другие нежелательные условия эксплуатации) для срабатывания выключателей используется система релейной защиты (состоящая из датчиков и автоматических выключателей).

Измерительные трансформаторы

Высокие напряжения и токи, наблюдаемые на подстанции, превышают номинальные значения напряжения и тока контрольного оборудования, поэтому приборные трансформаторы используются для преобразования их в более низкие значения в целях контроля. Измерительные трансформаторы можно разделить на трансформаторы тока (CT) или трансформаторы напряжения (VT), которые также иногда называют трансформаторами напряжения. Трансформаторы тока обычно состоят из тороидального сердечника из магнитного материала, обернутого относительно большим количеством витков тонкой проволоки, при этом измеряемый ток проходит через середину тороида. Эти устройства часто располагаются во вводах автоматических выключателей и трансформаторов, чтобы иметь возможность измерять ток в этих устройствах.Вводы — это специальные изолированные соединения, которые позволяют току проходить от наружного воздуха в герметичный металлический корпус. ТН служат для понижения напряжения до измеримого уровня. Обычно к каждой шине подстанции подключено по одному. В большинстве случаев трансформаторы напряжения построены по существу таким же образом, как и другие трансформаторы, хотя иногда емкостная связь может усилить или заменить электромагнетизм. Последние достижения в области технологий позволили разработать новый класс ТТ и ТН, которые представляют собой оптические устройства, в которых используются специальные материалы и передовые методы обработки сигналов для определения тока на основе поляризации света под влиянием напряженности магнитного поля и напряжения на основе поляризации света. под влиянием напряженности электрического поля.Хотя эти устройства значительно дороже традиционных технологий, они обеспечивают более высокую точность и надежность, а также лучшую электрическую изоляцию.

После измерения рабочих условий, информация передается в центральное место с помощью системы, известной как SCADA (диспетчерский контроль и сбор данных). Данные системы SCADA отображаются в региональном диспетчерском центре, чтобы помочь операторам узнать, какие действия необходимо предпринять для оптимальной работы системы.

Защитное реле

Измерительные трансформаторы служат входами для автоматической системы защиты. Чтобы обеспечить быстрое реагирование на сбои, группа устройств, называемых реле, принимает сигналы напряжения и тока, определяет наличие ненормальных условий и размыкает автоматические выключатели в ответ на условия сбоя. Конструкция системы защиты отключает только автоматические выключатели, наиболее близкие к проблеме, так что вся остальная часть системы может возобновить нормальную работу после того, как неисправность будет изолирована от системы. Исторически сложилось так, что определение того, какие выключатели открывать, выполнялось с использованием различных электромеханических устройств, в конструкцию которых были встроены необходимые сравнения и задержки. К ним относятся реле максимального тока, направленные реле, дистанционные реле, дифференциальные реле, реле минимального напряжения и другие. Эти электромеханические устройства доказали свою прочность и надежность с начала 1900-х годов. В конце 1950-х годов новый класс реле, твердотельные реле, использующие аналоговые схемы и логические элементы, обеспечивали в основном те же характеристики, но без каких-либо движущихся частей и, следовательно, снижали требования к техническому обслуживанию.С появлением недорогих микропроцессоров высокого уровня родилось новое поколение реле, в котором одно реле на базе микропроцессора выполняет все функции нескольких различных электромеханических или твердотельных реле. Микропроцессор обеспечивает такие преимущества, как более высокая точность, улучшенная чувствительность к сбоям, лучшая селективность, гибкость, простота использования и тестирования, а также возможности самодиагностики. Они могут быть интегрированы в систему SCADA для передачи информации о причине размыкания выключателя и могут управляться, сбрасываться и обновляться через удаленный доступ.Благодаря этим преимуществам микропроцессорные реле используются в большинстве новых установок, а также модернизируются на многих существующих подстанциях.

Помимо защиты от чрезмерных токов, оборудование должно быть защищено от чрезмерных напряжений, которые обычно возникают в результате ударов молнии или переходных процессов при переключении. Из-за высокой скорости этих скачков реле и автоматические выключатели не могут среагировать вовремя. Вместо этого этот тип защиты обеспечивается ограничителями перенапряжения, которые представляют собой пассивные устройства, предотвращающие перенапряжения без движущихся частей.Воздушный зазор был самым ранним типом ограничителей перенапряжения, в котором специальный набор контактов устанавливался на расстоянии, определяемом максимально допустимым напряжением. Когда напряжение превышает этот порог, образуется дуга, по существу замыкающая перенапряжение. Новейшая технология защиты от перенапряжений — это металлооксидный варистор (MOV). Это устройство, которое ведет себя как очень большой резистор при напряжениях ниже указанного порога, но при напряжениях выше порога сопротивление устройства резко падает, эффективно потребляя ток, достаточный для ограничения напряжения, но без замыкания его на землю.

КОНТРОЛЬ НАПРЯЖЕНИЯ СИСТЕМЫ

Еще одна из основных функций подстанции — обеспечение средств контроля и регулирования напряжения и потока мощности. Эти функции выполняются либо посредством обратной связи от автоматизированной системы, либо посредством удаленной инструкции из диспетчерского центра с использованием множества устройств и систем на подстанции.

Устройство РПН, являющееся неотъемлемой частью силового трансформатора, представляет собой специальный переключатель, который регулирует соотношение напряжений трансформатора вверх или вниз, чтобы поддерживать напряжение на стороне нагрузки на желаемом уровне, несмотря на изменение напряжения на стороне источника. Конденсаторные батареи используются для повышения напряжения на подстанции, когда оно упало слишком низко, особенно в областях с большими промышленными нагрузками. Шунтирующие реакторы используются для понижения слишком высокого напряжения из-за емкости в линии передачи или распределения.

Другой класс устройств, используемых для управления напряжением, работает с использованием электронных переключателей с питанием для непрерывной регулировки емкости и / или индуктивности на подстанции, чтобы поддерживать напряжение точно на желаемом уровне.Эти устройства относительно новые в использовании, они были разработаны с появлением недорогих и надежных силовых полупроводниковых компонентов. Эти устройства являются частью группы, широко известной как устройства FACTS (гибкая система передачи переменного тока), и включают статические компенсаторы переменного тока, статические синхронные компенсаторы и динамические восстановители напряжения.

Джон А. Палмер

См.

Добавить комментарий

Ваш адрес email не будет опубликован.
