Из чего состоит ползунковый реостат. Видеоурок «Реостаты

На уроке рассматривается прибор под названием реостат, сопротивление которого можно изменять. Подробно рассматривается устройство реостата и принцип его работы. Показывается обозначение реостата на схемах, возможные варианты включения реостата в электрическую цепь. Приводятся примеры применения реостата в повседневной жизни.

Тема: Электромагнитные явления

Урок: Реостаты

На предыдущих уроках мы говорили, что существуют не только потребители и источники электрического тока, но еще и так называемые элементы управления. Одним из важных элементов управления является реостат или любой другой прибор, основанный на его действии. В реостате используется проводник из заранее известного материала с определенной длиной и сечением, а значит, мы можем узнать его сопротивление. Принцип работы реостата основан на том, что мы можем изменять это сопротивление, следовательно, можем регулировать силу тока и напряжение в электрических цепях.

Рис. 1. Устройство реостата

На рисунке 1 представлен реостат без оболочки. Это сделано для того, чтобы можно было посмотреть все его части. На керамическую трубу (1) намотан провод (2). Его концы выведены к двум контактам (3а). Также имеется штанга, в конце которой расположен контакт (3б). По этой штанге движется скользящий контакт (4), так называемый «ползун».

Если расположить скользящий контакт посередине (рис. 2а), то будет задействована только половина проводника. Если передвинуть этот скользящий контакт дальше (рис. 2б), то будет задействовано больше витков провода, следовательно, его длина возрастет, сопротивление увеличится, а сила тока уменьшится. Если же передвинуть «ползун» в другую сторону (рис. 2в), то, наоборот, сопротивление уменьшится, и сила тока в цепи возрастет.

Рис. 2. Реостат

Внутри реостат полый. Это необходимо, поскольку при протекании тока реостат нагревается, а эта полость обеспечивает быстрое охлаждение.

Когда мы изображаем схему (рисунок электрической цепи), то каждый элемент обозначается определенным символом. Реостат обозначается следующим образом (рис. 3):

Рис. 3. Изображение реостата

Красный прямоугольник соответствует сопротивлению, синий контакт — подводящий к реостату провод, зеленый — скользящий контакт. При таком обозначении легко понять, что при движении ползунка влево сопротивление реостата уменьшится, а при движении вправо — увеличится. Также может использоваться следующее изображение реостата (рис. 4):

Рис. 4. Еще одно изображение реостата

Прямоугольник обозначает сопротивление, а стрелка — то, что его можно изменять.

В электрическую цепь реостат включается последовательно. Ниже приведена одна из схем включения (рис. 5):

Рис. 5. Включение реостата в цепь с лампой накаливания

Зажимы 1 и 2 подключаются к источнику тока (это может быть гальванический элемент или подключение к розетке). Стоит обратить внимание, что второй контакт должен быть подключен к движущейся час

Что такое ползунковый реостат. Реостаты

Люди, которые связаны каким-то образом с физикой, электроникой, радиотехникой, часто сталкиваются с таким элементом, как реостат. А другие совершенно не имеют понятия об этом. Данная статья поможет разобраться с реостат и для чего он нужен.

Определение и виды

Итак, реостат — это аппарат, состоящий из нескольких резисторов и устройства, при помощи которого регулируется сопротивление всех включенных резисторов.

Виды реостатов зависят от их назначения:

  • Бывают пусковые реостаты тока, которые служат для запуска электродвигателей переменного или же
  • Пускорегулирующий реостат нужен для запуска частоты вращения электрических двигателей с постоянным током и ее регулирования.
  • Балластный или нагрузочный реостат — электрический аппарат для поглощения энергии, нужной при регулировании нагрузки генератора или же при проверке этого генератора.
  • Реостат возбуждения необходим для того, чтобы регулировать ток, находящийся в обмотках электрических машин переменного либо постоянного тока.

Материал и охлаждение

Одним из главных элементов, определяющих конструкцию элемента, является тот материал, из которого состоит реостат. И по этой причине можно разделить реостаты на керамические, жидкостные, металлические и угольные. Электроэнергия в резисторах преобразуется в теплоту, которая от них должна отводиться. Поэтому у реостатов бывает воздушное и жидкостное охлаждение. Второй тип может быть водяным или масляным. Воздушный тип применяется для любой конструкции реостата. Жидкостный же лишь для металлических, так как их резисторы обтекаются жидкостью или полностью в нее погружаются. Нужно при этом знать, что жидкость, используемая для охлаждения, может и даже должна сама охлаждаться или воздухом, или жидкостью.

Металлические реостаты

Что такое реостат из металла? Это элемент, имеющий воздушный тип охлаждения. Такие реостаты наиболее распространены, так как их наиболее легко можно приспособить к самым разным рабочим условиям. Это относится как к тепловым и электрическим характеристикам, так и к параметрам конструкции. Они могут изготавливаться со ступенчатым или непрерывным типом изменения сопротивления.

Переключатель является плоским. В нем есть подвижный контакт, который скользит по контактам неподвижным в одной и той же плоскости. Те контакты, которые не двигаются, выполнены в форме болтов, имеющих плоские головки цилиндрического или полусферического типа в форме пластин либо шин, которые расположены по дуге в один ряд или два. Тот контакт, который двигается, называется щеткой. Он может быть рычажным или мостиковым по своему типу выполнения.

Еще есть разделение на самоустанавливающийся и несамоустанавливающийся. Последний вариант по конструкции проще, но, так как контакт часто нарушается, он не является надежным в использовании. Самоустанавливающийся подвижный контакт обеспечивает необходимую степень нажатия и в эксплуатации более надежен. Именно поэтому такой вид наиболее распространен.

Плюсы и минусы плоских переключателей

К достоинствам переключателей плоского типа можно отнести несложную конструкцию, маленькие габариты при значительном количестве ступеней, низкую стоимость, реле, отключающие и защищающие управляемые цепи.

Из минусов отмечается недостаточная мощность переключения, маленькая разрывная мощность. А еще из-за трения и оплавления из строя быстро выходит щетка.

Масляное охлаждение

Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.

Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.

Реостат можно включать в схему в качестве или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.

Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частям

Ползунковый реостат — Большая Энциклопедия Нефти и Газа, статья, страница 1

Ползунковый реостат

Cтраница 1

Ползунковый реостат на 2 А с проволокой, намотанной на эмалированную железную трубку, может выдержать необходимую нагрузку, если через трубку пропускать холодную воду.  [1]

Ползунковый реостат изготовляют, как правило, из проволоки высокого сопротивления ( например, никелина), намотанной на керамический или фарфоровый цилиндр. Вдоль реостата может перемещаться ползунок, прижимающийся к виткам проволоки.  [2]

Ползунковый реостат изготовляется, как правило, из проволоки высокого сопротивления ( например, никелина), намотанной на керамический или фарфоровый цилиндр. Вдоль реостата может перемещаться ползунок, прижимающийся к виткам проволоки.  [3]

Ползунковый реостат применяется при лабораторных работах, когда необходимо изменять величину тока во внешней цепи либо нужно погасить излишнее напряжение источника, чтобы к приемнику подводилось номинальное напряжение.  [4]

Ползунковые реостаты ( табл. IV.1) пригодны для регулирования напряжения в цепях постоянного и переменного тока небольшой мощности и тока до 7 о.  [5]

Ползунковый реостат изготовляется, как правило, из проволоки высокого сопротивления ( например, никелина), намотанной на керамический или фарфоровый цилиндр. Вдоль реостата может перемещаться ползунок, прижимающийся к виткам проволоки.  [7]

Ползунковые реостаты выполняются в виде трубы или бруска из изоляционного теплостойкого материала с непрерывной обмоткой из голой проволоки, имеющей большое удельное сопротивление; вдоль обмотки по направляющей штанге перемещается ползунок со щеткой. Такие реостаты удобны для составления всевозможных схем и дают достаточно плавную регулировку. Недостатком их является невозможность получить удовлетворительные результаты при токе более 5 а из-за непостоянства переходного сопротивления между щеткой и обмоткой. В противоположность этому секционированные реостаты с рычажным коммутатором могут быть изготовлены на большие токи, но дают ступенчатую регулировку.  [9]

Ползунковые реостаты изготовляются различного размера как по диаметру, так и по длине цилиндра. Для мастерских по ремонту счетчиков нужно приобретать реостаты длиной не менее 350 мм, так как реостаты меньшего размера недостаточны по своей мощности.  [10]

Сдвоенный ползунковый реостат для установки рабочего тока потенциометра, равного 2 мА, состоящий из переменных резисторов R15 и R16 соответственно для грубой и точной регулировки тока.  [11]

Ползунковые реостаты типа РОП ( табл. IV.1) пригодны для регулирования напряжения в цепях постоянного и переменного тока небольшой мощности и тока до 7 а.  [13]

Балластный ползунковый реостат R ( рис. 23) служит для понижения напряжения, подаваемого от аккумулятора на индуктор И.  [14]

Различают рычажные и ползунковые реостаты.  [15]

Страницы:      1    2    3    4    5

Перемещение — ползунок — реостат

Перемещение — ползунок — реостат

Cтраница 1

Перемещение ползунка реостата во включенном положении обеспечивает плавную регулировку накала ламп.  [1]

При перемещении ползунка реостата влево его сопротивление R уменьшается, а сила тока в цепи возрастает. Одновременно возрастает и падение напряжения на внутреннем сопротивлении элемента — Ir, а падение напряжения на реостате уменьшается.  [2]

При перемещении ползунка реостата вправо R возрастает, сила тока / уменьшается, U увеличивается. Показания амперметра уменьшаются, а вольтметра — увеличиваются.  [3]

Зоной пропорциональности называется величина перемещения показывающей стрелки в процентах от длины шкалы, вызывающая перемещение ползунка реостата задатчика по всей длине рабочей части реостата.  [4]

Мост компенсации 15, состоящий из тензодатчиков 14 упругого элемента деформометра поперечной деформации образца и реостата 13, выдает сигнал разбаланса, пропорциональный механической деформации образца, на ось х двухкоор-дицатного прибора ПДС-05ДМ. Перемещение ползунка реостата 13 осуществляется двигателем 12, который управляется от сигнала разбаланса моста 10 через усилитель 11 вследствие отслеживания программы.  [5]

Действительно, при перемещении ползунка реостата изменяется его сопротивление. Здесь /; перемещение ползунка является, входной величиной, а размер включенного в цепь омического сопротивления реостата — выходной величиной. К датчикам реостатного типа предъявляются дополнительные требования: между перемещением движка и изменением сопротивления должна быть определенная зависимость.  [6]

Действительно, при перемещении ползунка реостата изменяется его сопротивление. Здесь перемещение ползунка является входной величиной, а размер включенного в цепь омического сопротивления реостата — выходной величиной. К датчикам реостатного типа предъявляются дополнительные требования: между перемещением движка и изменением сопротивления должна быть определенная зависимость.  [8]

Контроль за режимами воздушно-электродуговой резки производится по электроизмерительным приборам. Скорость подачи электродных стержней контролируется визуально и корректируется в случае необходимости перемещением ползунка соответствующего реостата.  [9]

Реостатные задатчики встраиваются десяти — и стопроцентными. В десятипроцентном задатчике перемещение пера в диапазоне 10 % шкалы прибора вызывает перемещение ползунка реостата в одно из крайних положений.  [10]

Амперметр показывает силу тока в цепи, вольтметр — падение напряжения на реостате. При перемещении ползунка реостата влево сопротивление реостата уменьшается, а при перемещении вправо — увеличивается.  [11]

Таким датчиком может быть реостат. Действительно, при перемещении ползунка реостата изменяется его сопротивление. Здесь перемещение ползунка является входной величиной, а величина включенного в цепь омического сопротивления реостата — выходной величиной. В датчиках реостатного типа, кроме того, между перемещением движка и изменением сопротивления должна быть определенная однозначная зависимость.  [13]

Если регулируемый параметр равен заданному значению, стрелки задания и показания прибора совмещены и ползунок задатчика занимает среднее положение на реостате. При отклонении регулируемого параметра от заданного значения ползунки реохорда измерительного прибора и реостата задатчика перемещаются и равновесие электрической схемы регулятора нарушается. Сигнал разбаланса поступает на управляющее устройство. Величина перемещения ползунка реостата задатчика пропорциональна — отклонению регулируемого параметра от заданного значения. По величине изменения регулируемого параметра, вызывающего полное перемещение ползунка реостата задатчика ( зоны пропорциональности), различаются задятчики с 10 и 20 % — ной зоной. В соответствии с этим измерительные приборы поставляются с профилированными дисками для создания 10 2 % и 20 2 % зон пропорциональности. Ползунок реостата задатчика перемещается при изменении регулируемого параметра в пределах золы пропорциональности. При выходе параметра за пределы этой зоны ползунок оетатся неподвижным. При расхождении стрелок не более чем на 0 5 % от диапазона измерения неравенство сопротивлений обеих половин реостата не должно превышать 2 ом.  [14]

Страницы:      1

Реостат — это… Что такое Реостат?

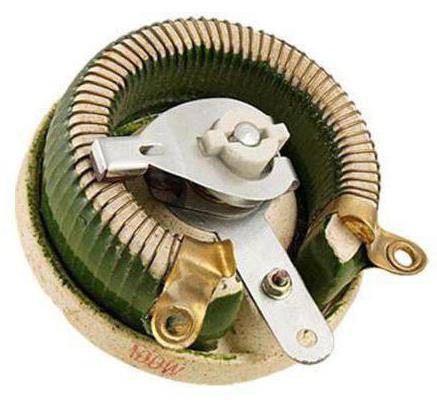

Мощный тороидный реостат

Реоста́т (потенциометр, переменное сопротивление, переменный резистор; от др.-греч. ῥέος «поток» и στατός «стоя́щий») — электрический аппарат, изобретённый Иоганном Христианом Поггендорфом, служащий для регулировки и получения требуемой величины сопротивления. Как правило, состоит из проводящего элемента с устройством регулирования электрического сопротивления. Изменение сопротивления может осуществляться как плавно, так и ступенчато.

Изменением сопротивления цепи, в которую включен реостат, возможно достичь изменения величины тока или напряжения. При необходимости изменения тока или напряжения в небольших пределах реостат включают в цепь параллельно или последовательно. Для получения значений тока и напряжения от нуля до максимального значения применяется потенциометрическое включение реостата, являющего в данном случае регулируемым делителем напряжения.

Использование реостата возможно как в качестве электроизмерительного прибора, так и прибора в составе электрической или электронной схемы.

Основные типы реостатов

  1. Проволочный реостат. Состоит из проволоки из материала с высоким удельным сопротивлением, натянутой на раму. Проволока проходит через несколько контактов. Соединяя с нужным контактом, можно получить нужное сопротивление.
  2. Ползунковый реостат. Состоит из проволоки из материала с высоким удельным сопротивлением, виток к витку натянутой на стержень из изолирующего материала. Проволока покрыта слоем окалины, который специально получается при производстве. При перемещении ползунка с присоединённым к нему контактом слой окалины соскабливается, и электрический ток протекает из проволоки на ползунок. Чем больше витков от одного контакта до другого, тем больше сопротивление. Такие реостаты применяются в учебном процессе. Разновидностью ползункового реостата является Агометр в котором роль ползунка выполняет колёсико из проводящего материала, двигающееся по поверхности диэлектрического барабана с намотанной на него проволокой.
  3. Жидкостный реостат, представляющий собой бак с электролитом, в который погружаются металлические пластины. Обеспечивается плавное регулирование. Величина сопротивления реостата пропорциональна расстоянию между пластинами, и обратно пропорциональна площади части поверхности пластин, погруженной в электролит[1].
  4. Ламповый реостат[2]. Состоит из набора параллельно включённых ламп накаливания. Изменением количества включённых ламп изменялось сопротивление реостата. Недостатком лампового реостата является зависимость его сопротивления от степени разогрева нитей ламп.

Резистивные датчики угла поворота

В принципе, любой переменный резистор является таким датчиком по определению[источник не указан 110 дней]. Нормируется только функция угла, линейная или экспоненциальная. Кроме того, существуют прецизионные резистивные датчики угла поворота с разрешением лучше угловой минуты.

См. также

Примечания

  1. Бензарь В. К. Справочник-словарь по электротехнике, промышленной электронике и автоматике. — Мн.: Вышэйшая школа, 1985.
  2. Электротехника. / Под. общ. ред. И. Н. Осколуова. — М.: Искусство, 1953. — С. 101. — 516 с. — 50 000 экз.

Ссылки

Ступенчатый реостат

Для достижения требуемых показателей электропроводности в конструкции реостатов применяются проводники различного сечения и длины.


Назначение реостата

Чтобы получить необходимые для целей применения значения напряжения и силы тока (от нулевого до максимального) реостат включается в электрическую цепь. Подключение может происходить двумя способами, в соответствии с существующими правилами электротехники:


  • Последовательно
  • Параллельно

Кажущаяся первоначальная простота устройства прибора обманчива, если рассматривать цели его применения. По своему назначению реостаты делятся на четыре категории:



  1. Пусковые. Предназначены для регулировки (уменьшения) силы тока в тот момент, когда осуществляется запуск электродвигателя
  2. Пускорегулирующие. Сфера применения данного вида реостатов – двигатели постоянного тока и асинхронные электродвигатели с фазными роторами
  3. Нагрузочные. Задачей реостатов этой категории является создание сопротивления в цепи электрического тока
  4. Балластные. Используются в качестве поглотителей электрической энергии, возникающей в момент его торможении

Реостат – один из основных управляющих элементов в электрической цепи при передаче энергии от поставщика к потребителю. С помощью ступенчатого изменения сопротивления в цепи достигаются нужные показатели напряжения и силы тока. Принцип действия прибора следующий. Проводник соединяется с устройством регулировки в единую электрическую цепь. В ступенчатом реостате изменение напряжения производится скачками, или дискретно.

Важно! Для обеспечения безопасности реостат, включённый в электрическую цепь, необходимо закрывать изолирующим кожухом.

Кроме ступенчатого контакта в реостатах применяется и другой тип соединения – скользящий. Такая конструкция характерна для ползунковых реостатов. В них вместо рычага применяется передвигающаяся по всей длине трубки штанга с ползуном. Плавно движущийся контакт обеспечивает последовательное изменение сопротивления в цепи. Это достигается за счёт использования в схеме определённой части обмотки реостата.

Работа ступенчатых и скользящих контактов реостата в большой степени зависит от организации процесса охлаждения. В качестве охлаждающей среды, как правило, используется воздух (естественное охлаждение) или жидкость (принудительное охлаждение). Для жидкостного охлаждения используются вода или масло. В конечном счёте, правильный выбор контактных материалов и охлаждающих сред для реостатов зависит от конкретного назначения и технических показателей прибора.


Область применения реостата

электродвигателей. Благодаря установке в цепь реостатов снижается количество скачков электрического тока. Применение реостатов существенно увеличивает срок службы электрооборудования.

Применять реостаты в современных областях использования электротехники необходимо крайне осторожно. Неправильное использование прибора может привести к выходу из строя всей электросети, неотъемлемой частью которой он является.


Правила пользования реостатом

Ремонт реостатов включает несколько операций:


  • Разборка
  • Замена или восстановление повреждённых резисторов, изоляторов, частей системы управления
  • Сборка
  • Регулировка

Помните! Допускается замена некоторых вышедших из строя деталей и узлов реостата новыми образцами.


Реостат — это… Что такое Реостат?

Мощный тороидный реостат

Реоста́т (потенциометр, переменное сопротивление, переменный резистор; от др.-греч. ῥέος «поток» и στατός «стоя́щий») — электрический аппарат, изобретённый Иоганном Христианом Поггендорфом, служащий для регулировки и получения требуемой величины сопротивления. Как правило, состоит из проводящего элемента с устройством регулирования электрического сопротивления. Изменение сопротивления может осуществляться как плавно, так и ступенчато.

Изменением сопротивления цепи, в которую включен реостат, возможно достичь изменения величины тока или напряжения. При необходимости изменения тока или напряжения в небольших пределах реостат включают в цепь параллельно или последовательно. Для получения значений тока и напряжения от нуля до максимального значения применяется потенциометрическое включение реостата, являющего в данном случае регулируемым делителем напряжения.

Использование реостата возможно как в качестве электроизмерительного прибора, так и прибора в составе электрической или электронной схемы.

Основные типы реостатов

  1. Проволочный реостат. Состоит из проволоки из материала с высоким удельным сопротивлением, натянутой на раму. Проволока проходит через несколько контактов. Соединяя с нужным контактом, можно получить нужное сопротивление.
  2. Ползунковый реостат. Состоит из проволоки из материала с высоким удельным сопротивлением, виток к витку натянутой на стержень из изолирующего материала. Проволока покрыта слоем окалины, который специально получается при производстве. При перемещении ползунка с присоединённым к нему контактом слой окалины соскабливается, и электрический ток протекает из проволоки на ползунок. Чем больше витков от одного контакта до другого, тем больше сопротивление. Такие реостаты применяются в учебном процессе. Разновидностью ползункового реостата является Агометр в котором роль ползунка выполняет колёсико из проводящего материала, двигающееся по поверхности диэлектрического барабана с намотанной на него проволокой.
  3. Жидкостный реостат, представляющий собой бак с электролитом, в который погружаются металлические пластины. Обеспечивается плавное регулирование. Величина сопротивления реостата пропорциональна расстоянию между пластинами, и обратно пропорциональна площади части поверхности пластин, погруженной в электролит[1].
  4. Ламповый реостат[2]. Состоит из набора параллельно включённых ламп накаливания. Изменением количества включённых ламп изменялось сопротивление реостата. Недостатком лампового реостата является зависимость его сопротивления от степени разогрева нитей ламп.

Резистивные датчики угла поворота

В принципе, любой переменный резистор является таким датчиком по определению[источник не указан 110 дней]. Нормируется только функция угла, линейная или экспоненциальная. Кроме того, существуют прецизионные резистивные датчики угла поворота с разрешением лучше угловой минуты.

См. также

Примечания

  1. Бензарь В. К. Справочник-словарь по электротехнике, промышленной электронике и автоматике. — Мн.: Вышэйшая школа, 1985.
  2. Электротехника. / Под. общ. ред. И. Н. Осколуова. — М.: Искусство, 1953. — С. 101. — 516 с. — 50 000 экз.

Ссылки
