Какие полупроводники называются полупроводниками р типа — MOREREMONTA

Что такое полупроводник и с чем его едят?

Полупроводник — материал, без которого не мыслим современный мир техники и электроники. Полупроводники проявляют свойства металов и неметаллов в тех или иных условиях. По значению удельного электрического сопротивления полупроводники занимают промежуточное положение между хорошими проводниками и диэлектриками. Полупроводник отличается от проводников сильной зависимостью удельной проводимости от наличия в кристаллической решетки элементов-примесей (примесные элементы) и концентрации этих элементов, а также от температуры и воздействия различных видов излучения.
Основное свойство полупроводника — увеличение электрической проводимости с увеличением температуры.
Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка нескольких электрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным. Ширина запрещённой зоны — это ширина энергетического зазора между дном зоны проводимости и потолком валентной зоны, в котором отсутствуют разрешённые состояния для электрона.

Величина ширины запрещённой зоны имеет важное значение при генерации света в светодиодах и полупроводниковых лазерах и определяет энергию испускаемых фотонов.

К числу полупроводников относятся многие химические элементы: Si кремний, Ge германий, As мышьяк, Se селен, Te теллур и другие, а также всевозможные сплавы и химические соединения, например: йодид кремния, арсенид галлия, теллурит ртути и др.). В общем почти все неорганические вещества окружающего нас мира являются полупроводниками. Самым распространённым в природе полупроводником является кремний, составляющий по приблизительным подсчетам почти 30 % земной коры.

В зависимости от того, отдаёт ли атом примесного элемента электрон или захватывает его, примесные атомы называют донорными или акцепторными. Донорские и акцепторные свойства атома примесного элемента зависят также того, какой атом кристаллической решётки она замещает, в какую кристаллографическую плоскость встраивается.

Как выше упоминалось, проводниковые свойства полупроводников сильно зависит от температуры, а при достижениитемпературы абсолютного нуля (-273°С) полупроводники имеют свойства диэлектриков.

По виду проводимости полупроводники подразделяют на n-тип и р-тип

Полупроводник n-типа

По виду проводимости полупроводники подразделяют на n-тип и р-тип.

Полупроводник n-типа имеет примесную природу и проводит электрический ток подобно металлам. Примесные элементы, которые добавляют в полупроводники для получения полупроводников n-типа, называются донорными. Термин «n-тип» происходит от слова «negative», обозначающего отрицательный заряд, переносимый свободным электроном.

Теория процесса переноса заряда описывается следующим образом:

В четырёхвалентный Si кремний добавляют примесный элемент, пятивалентный As мышьяка. В процессе взаимодействия каждый атом мышьяка вступает в ковалентную связь с атомами кремния. Но остается пятый свободный атом мышьяка, которому нет места в насыщенных валентных связях, и он переходит на дальнюю электронную орбиту, где для отрыва электрона от атома нужно меньшее количество энергии. Электрон отрывается и превращается в свободный, способный переносить заряд. Таким образом перенос заряда осуществляется электроном, а не дыркой, то есть данный вид полупроводников проводит электрический ток подобно металлам.

Также сурьмой Sb улучшают свойства одного из самых важных полупроводников – германия Ge.

Полупроводник p-типа

Полупроводник p-типа, кроме примесной основы, характеризуется дырочной природой проводимости. Примеси, которые добавляют в этом случае, называются акцепторными.
«p-тип» происходит от слова «positive», обозначающего положительный заряд основных носителей.

Например в полупроводник, четырёхвалентный Si кремний, добавляют небольшое количество атомов трехвалентного In индия. Индий в нашем случае будет примесным элементом, атомы которого устанавливает ковалентную связь с тремя соседними атомами кремния. Но у кремния остается одна свободная связь в то время, как у атома индия нет валентного электрона, поэтому он захватывает валентный электрон из ковалентной связи между соседними атомами кремния и становится отрицательно заряженным ионом, образуя так называемую дырку и соответственно дырочный переход.
По такой же схеме In ндий сообщает Ge германию дырочную проводимость.

Исследуя свойства полупроводниковых элементов и материалов, изучая свойства контакта проводника и полупроводника, экспериментируя в изготовлении полупроводниковых материалов, О.В. Лосев 1920-х годах создал прототип современного светодиода.

Читайте также:

  1. Внутренний фотоэффект в полупроводниках
  2. Диэлектрики и полупроводники
  3. Дозиметры с использованием полупроводников
  4. Изготовление монокристалла полупроводникового материала.
  5. Кристаллическая решетка беспримесного (собственного) полупроводника
  6. Кристаллическая решетка примесного полупроводника
  7. Неравновесные состояния в полупроводниках и квазиравновесие.
  8. Носители заряда в полупроводнике (Электроны и дырки).
  9. ОСНОВНЫЕ ПОЛУПРОВОДНИКОВЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ
  10. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И СВОЙСТВА ПОЛУПРОВОДНИКОВЫХ МАТЕРИАЛОВ
  11. Плоскостной полупроводниковый диод
  12. Полупроводник n-типа

Для получения полупроводника с дырочной электропроводностью в кристалл чистого германия вводят примеси трехвалентных элементов. При этом три валентных электрона, например индия, образуют три парноэлектронные связи с соседними атомами германия (рис.6). В результате теплового движения электрон одного из соседних атомов германия может перейти в незаполненную связь атома индия. В атоме германия появится одна незаполненная связь – дырка (рис. 6). Захваченный атомом индия, четвертый электрон образует парноэлектронную связь и прочно удерживается атомом индия. Атом индия становится при этом неподвижным отрицательным ионом.

Примеси, атомы которых захватывают и прочно удерживают электроны атомов полупроводника, называются акцепторными или акцепторами.

Проводимость, обусловленная наличием в полупроводнике избытка подвижных дырок, т. е. превышением их концентрации над концентрацией электронов, называется дырочной проводимостью или проводимостью р типа.

Основными носителями зарядов в полупроводнике с акцепторной примесью являются дырки, а не основными – электроны.

Полупроводники, в которых основными носителями зарядов являются дырки, называются дырочными полупроводниками или полупроводниками р типа.

Электронно-дырочный переход (p — n — переход)

При технологическом соединении полупроводников n-типа и p-типа электропроводности на границе соединения образуется электроннодырочный переход, называемый p-n переходом (рис.7).

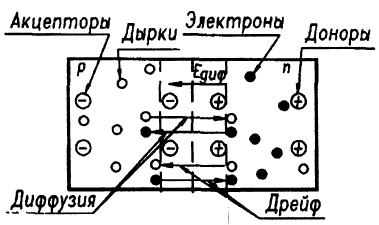

Рассмотрим процесс образования p-n перехода.

Пусть внешнее напряжение на переходе отсутствует. Так как носители зарядов в каждом полупроводнике совершают беспорядочное тепловое движение, то происходит их диффузия из одного полупроводника в другой. Из полупроводника n типа в полупроводник р- типа диффундируют электроны, а в обратном направлении из полупроводника р типа в полупроводник n типа диффундируют дырки (рис.7). В результате диффузии носителей зарядов по обе стороны границы раздела двух полупроводников с различным типом электропроводности создаются объемные заряды различных знаков. В области n возникает положительный объемный заряд, который образован положительно заряженными атомами донорной примеси. Подобно этому в области р возникает отрицательный объемный заряд, образованный отрицательно заряженными атомами акцепторной примеси.

Между образовавшимися объемными зарядами возникают так называемая контактная разность потенциалов: uK = φn – φp и электрическое поле, направленное от n- области к p- области.

Как видно, в p-nпереходе возникает потенциальный барьер, который препятствует диффузии основных носителей зарядов.

Высота потенциального барьера равна контактной разнице потенциалов и обычно составляет десятые доли вольта. Высота потенциального барьера возрастает при увеличении концентрации примесей в соответствующих областях, при этом толщина p-n- перехода d уменьшается. Для германия, например, при средней концентрации примесей u

K = 0,3 – 0,4 В и d = 10 -4 – 10 -5 см, а при больших концентрациях – uК ≈ 0,7 В и d = 10 -6 см. С увеличением температуры высота потенциального барьера уменьшается.

Одновременно с диффузионным перемещением основных носителей через границу происходит и обратное перемещение носителей под действием электрического поля контактной разности потенциалов. Такое перемещение не основных носителей зарядов называется дрейфовым.

При отсутствии внешнего электрического поля через p-n- переход протекают два тока: ток диффузии и ток дрейфа. Ток диффузии и ток дрейфа через p-n- переход протекают навстречу друг другу и взаимно компенсируются. Суммарный ток через p-n- переход равен нулю.

При образовании контактной разности потенциалов по обе стороны границы раздела полупроводников образуется слой с пониженной концентрацией основных носителей зарядов. Он обладает повышенным сопротивлением и называется запирающим слоем. Толщина его несколько микрон.

| следующая лекция ==>
Полупроводник n-типа | Прямое и обратное включение p-n- перехода

Дата добавления: 2014-01-04 ; Просмотров: 3516 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

По виду проводимости полупроводники подразделяют на n-тип и р-тип. Полупроводник n-типа имеет примесную природу и проводит электрический ток подобно металлам. Примесные элементы, которые добавляют в полупроводники для получения полупроводников n-типа, называются донорными. Термин «n-тип» происходит от слова «negative», обозначающего отрицательный заряд, переносимый свободным электроном. Теория процесса переноса заряда описывается следующим образом: В четырёхвалентный Si кремний добавляют примесный элемент, пятивалентный As мышьяка. В процессе взаимодействия каждый атом мышьяка вступает в ковалентную связь с атомами кремния. Но остается пятый свободный атом мышьяка, которому нет места в насыщенных валентных связях, и он переходит на дальнюю электронную орбиту, где для отрыва электрона от атома нужно меньшее количество энергии. Электрон отрывается и превращается в свободный, способный переносить заряд. Таким образом перенос заряда осуществляется электроном, а не дыркой, то есть данный вид полупроводников проводит электрический ток подобно металлам. Также сурьмой Sb улучшают свойства одного из самых важных полупроводников – германия Ge.

8) Электронный полупроводник «p»-типа

Полупроводник p-типа, кроме примесной основы, характеризуется дырочной природой проводимости. Примеси, которые добавляют в этом случае, называются акцепторными. «p-тип» происходит от слова «positive», обозначающего положительный заряд основных носителей. Например в полупроводник, четырёхвалентный Si кремний, добавляют небольшое количество атомов трехвалентного In индия. Индий в нашем случае будет примесным элементом, атомы которого устанавливает ковалентную связь с тремя соседними атомами кремния. Но у кремния остается одна свободная связь в то время, как у атома индия нет валентного электрона, поэтому он захватывает валентный электрон из ковалентной связи между соседними атомами кремния и становится отрицательно заряженным ионом, образуя так называемую дырку и соответственно дырочный переход. По такой же схеме In ндий сообщает Ge германию дырочную проводимость.

9)Электронно-дырочный переход

Электронно-дырочный переход

это область, которая разделяет поверхности электронной и дырочной проводимости в монокристалле.

Электронно-дырочный переход изготавливают в едином монокристалле, в котором получена достаточно резкая граница между областями электронной и дырочной проводимостей.

На рисунке изображены две граничащие области полупроводника, одна из которых содержит донорную примесь (область электронной, то есть n-проводимости), а другая акцепторную примесь (область дырочной проводимости, то есть p-проводимости)..

При отсутствии приложенного напряжения наблюдается диффузия основных носителей зарядов из одной области в другую. Так как электроны это основные носители заряда, и в области n их концентрация больше они диффундируют в p-область заряжая отрицательно приграничный слой этой области. Но уходя со своего места электроны создают вакантные места – дырки, тем самым заряжая приграничный слой n-области положительно. Таким образом, через достаточно короткий промежуток времени с обеих сторон поверхности раздела образуются противоположные по знаку пространственные заряды.

Электрическое поле, создаваемое пространственными зарядами, препятствует дальнейшей диффузии дырок и электронов. Возникает так называемый потенциальный барьер, высота которого характеризуется разностью потенциалов в пограничном слое.

Электронно-дырочный переход, во внешнем исполнении реализуется в виде полупроводникового диода.

Если к электронно-дырочному переходу приложить внешнее напряжение так, что к области с электронной проводимостью подключён отрицательный полюс источника, а к области с дырочной проводимостью – положительный, то направление напряжения внешнего источника будет противоположно по знаку электрическому полю p-n перехода, это вызовет увеличение тока через p-n переход. Возникнет прямой ток, который будет вызван движение основных носителей зарядов, в нашем случае это движение дырок из p области в n, и движение электронов из n области в p. Следует знать, что дырки движутся противоположно движению электронов, поэтому на самом деле, ток течет в одну сторону. Такое подключение называют прямым. На вольт-амперной характеристике такому подключению будет соответствовать часть графика в первом квандранте.

Но если изменить полярность приложенного к p-n переходу напряжения на противоположное, то электроны из пограничного слоя начнут движение от границы раздела к положительному полюсу источника, а дырки к отрицательному. Следовательно, свободные электроны и дырки будут отдаляться от пограничного слоя, создавая тем самым прослойку, в которой практически отсутствуют носители зарядов. В результате ток в p-n переходе снижается в десятки тысяч раз, его можно считать приближённо равным нулю. Возникает обратный ток, который образован не основными носителями заряда. Такое подключение называют обратным. На вольт-амперной характеристике такому подключению будет соответствовать часть графика в третьем квандранте.

При прямом подключении электронно-дырочного перехода, ток возрастает с увеличением напряжения. При обратном подключении ток достигает значения Iнас, называемое током насыщения. Если продолжать увеличивать напряжение при обратном включении, то может настать пробой диода. Это свойство также используется в различных стабилитронах и т.д.

Свойства p-n перехода широко применяются в электронике, а именно в диодах, транзисторах и других полупроводниках.

Полупроводники. N-тип и Р-тип полупроводников

Полупроводник – это материал который при нормальных условиях является диэлектриком а при воздействии на него определенной энергии (нагрев, давление, свет) становится проводником. Полупроводники делятся на две группы(в зависимости от введенной примеси): n-тип – обладает электронной проводимостью т.к. в его структуре преобладают  сводные электроны.  р-тип – обладает дырочной проводимостью т.к имеет положительно заряженные дырки. В полупроводнике n-типа основными носителями заряда фявляются свободные электпроны, а не основными – дырки. В р-типа наоборот.

Р-n – переход – зона которая возникает на границе двух полупроводников с различной проводимостью. При соединении двух полупроводников возникает взаимная диффузия электронов и дырок. Электроны уходя из – n-области оставляю на границе положительно заряжены атомы донорской примеси. Дырки уходя из р-области оставляют отрицательно заряженные атомы акцепторной примеси. Образовавшийся слой называется Р-n – переходом. Диффузия будет происходить до тех пор пока электрическое поле Р-n – перехода увеличится на столько, что будет способно ооталкивать дырки и электроны, которые стараютсыя пройти зону Р-n – перехода.

При обратном подключении источника на р-переход дырки притягиваются к минусу, а положительные заряды стремяться в зону Р-n – перехода. При подаче положительного потенциала на n-переход отрицательные электроны отталкиваются, а положительные заряды притягиваются, тем самым расширяя увеличивают сопротивление Р-n – перехода.

В таком сотоянии через Р-n – переход проходит очень маленький ток (обратный) который обуславливается движением неосновных нолсителями заряда.

При прямом: в р-облаксти дырки ооталкиваются, а отрицательные заряды притягиваются, в n-области электроны отталкиваются, а положительные притягиваюся, тем самым сокращая Р-n – переход и через него начинает проходить ток.

Люминесцентный знаковый индикатор представляет собой два электрода, между которыми расположен слой диэлектрика (органическая смола) с распределенными в ней кристаллами люминофора. Один электрод прозрачный (окись олова) второй –сплошной не прозрачный.

При приложении к обоим электродам переменного напряжения, между ними возникает электрическое поле, которое воздействует на люминофор, вызывая его свечение.

Вакуумные люминесцентные индикаторы построен по принципу вакуумного триода. Аноды покрыты люминофором и располагаются в виде сегментов, воспроизводящих очертания цифр. Электроны попадают на анод и вызывают свечение люминофора.

Чаще используются семисегментные цифры.

Чтобы исключить ненужную подсветку экрана, на сетку подаётся отрицательное (-2… — 4 В) смещение. Отпирающее импульсное напряжение сетки обычно равно анодному и составляет 30…50 В. Сетка обычно бывает одна, общая для всех анодов. Напряжение накала — единицы вольт.

Управление может быть статическим или динамическим. В первом случае напряжение подаётся сразу на все аноды, участвующие в формировании цифры, т.е. весь знак формируется одновременно. Динамическое управление используется в многоразрядных индикаторах, в которых одноименные аноды (сегменты) соединены параллельно, а сетки — раздельные для каждого разряда. При этом способе на аноды всех разрядов подаются напряжения, необходимые для синтеза первого знака, а остальные разряды блокированы запирающими напряжениями на сетках. В следующем такте формируется знак второго разряда и т.д. Динамический способ позволяет уменьшить число выводов многоразрядного индикатора.

Радиочастотные кабели

В данную категорию входят кабели, предназначенные для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.

Радиочастотные кабели выпускаются следующих типов:

    РК – радиочастотные коаксиальные кабели;

    РД – радиочастотные симметричные кабели, двухжильные пли из двух коаксиальных пар;

    РС – радиочастотные кабели со спиральными проводниками коаксиальные и симметричные.

Радио частотные кабели различаются по величине передаваемой мощности:

— малой мощности (до 0,5 кВт)

— средней (до 5 кВт)

— большой (выше 5 кВт)

Основными электрическими характеристиками РЧ кабеля являются:

— волновое сопротивление

— допустимая величина коэффициента затухания

— рабочий диапазон частот

Основным размером кабеля является его диаметр по изоляции (от 0,5 до 112 мм)

Кабели по конструктивному выполнению изоляции разделяются на три группы:

    1) кабели со сплошной изоляцией.

    2) кабели с воздушной изоляцией (на внутренней жиле имеются выполненные из изоляционного материала шайбы образующие изоляционный каркас между жилами и их экраном;

    3) кабели с полувоздушной изоляцией (пористо-пластмассовая ).

Жилы кабеля могут быть одно проволочной или много проволочной, изготавливаются как правило из мягкой меди. Могут быть луженые, серебряные и биметаллические.

Луженые жилы применяются в кабелях с резиновой изоляцией для температур до 125°С.

Серебряные медные применяются в кабелях до 250°С. Слой серебра не защищает от окисления и понижает электрическое сопротивление, что особенно важно при использовании в диапазоне СВЧ.

Биметаллические (Сталемедные) для увеличения разрывной прочности жил малых сечений. Внешним проводником в них является медь, т.к. она обладает наибольшей электропроводностью.

2.2. Примесные полупроводники n- типа

Механизм действия примесей на проводимость полупроводников рассмотрим также на примере германия. Предположим, что в кристаллической решетке этого полупроводника часть атомов германия (Gе) замещена атомами большей валентности, например, атомами пятивалентного мышьяка (As) (рис. 2.2, а).

Рис. 2.2

Для образования ковалентной химической связи с соседними атомами германия атом мышьяка расходует четыре валентных электрона, пятый электрон в образовании связи не участвует. При сообщении этому «лишнему» электрону энергии ≈ 0,01 эВ он может оторваться от атома мышьяка и свободно перемещаться в решетке германия, превращаясь, таким образом, в электрон проводимости (рис. 2.2, б). Примеси, являющиеся источниками электронов, называются донорными, а полупроводники, содержащие такую примесь, электронными полупроводниками или полупроводниками n— типа, часто их называют также донорными полупроводниками.

С точки зрения зонной теории этот процесс можно представить следующим образом. При абсолютном нуле между заполненной валентной зоной I и свободной зоной проводимости II располагаются энергетические уровни мышьяка, заполненные электронами (рис. 2.2, г). Эти уровни, называемые донорными, находятся непосредственно у «дна» зоны II, на расстоянии0,01 эВ от нее.

Энергия называется энергией ионизации донорного примесного атома. С повышением температуры тепловое движение «выбрасывает» в зонуII электроны с донорных уровней (рис. 2.2, г). При наложении электрического поля эти электроны перемещаются в зоне II, т.к. энергетические уровни этой зоны свободны. Образующиеся при переходах 1 (рис. 2.2, г) положительные заряды локализуются на донорных уровнях и в проводимости не участвуют. Наряду с переходами типа 1 возможны переходы электронов из валентной зоны I в зону проводимостей II. Поскольку энергия ионизации донорного атома много меньше ширины запрещенной зоны (), то при не очень высоких температурах первый из этих процессов (1 на рис. 2.2, г) оказывается доминирующим. Концентрация электронов в зоне II при этом во много раз больше концентрации дырок в зоне I. В таких условиях электроны называются основными носителями, а дырки – неосновными.

2.3. Примесные полупроводники р- типа

Полупроводники р— типа могут быть получены, если в решетке германия часть атомов замещена атомами меньшей валентности, чем атомы германия, например, при введении в качестве примеси индия (In) (рис. 2.3, а).

Три электрона атома Inучаствуют в образовании валентной связи с соседними атомами германия, но на образование связи с четвертым атомом германия у индия не хватает электрона. Индий обладает свойством притягивать к себе электроны, являясь акцептором. На образование четвертой связи он «заимствует» электрон у атома германия. Расчет показывает, что для этого требуется энергия 0,01 эВ, называемая энергией ионизации акцепторного атома. В валентной оболочке германия образуется вакантное место – дырка (рис. 2.3, б).

Представим этот процесс с точки зрения зонной теории. Введение индия в кристалл германия приводит к появлению в запрещенной зоне III примесного уровня, называемого акцепторным, который располагается у «потолка» зоны 1 на расстоянии от нее. При абсолютном нуле он ничем не заполнен, т.к. при этих условиях невозможен отрыв электрона от атома германия (рис. 2.3, а).

Рис. 2.3

С повышением температуры электроны из валентной зоны переходят на примесные уровни (рис. 2.3, г), в результате чего в зоне I появляются дырки, являющиеся носителями положительного заряда. Электроны, перешедшие из зоны I на примесный уровень, связываются с атомами индия и в проводимости не участвуют. Наряду с переходом 1 (рис. 2.3, г), возможен переход 2, приводящий к появлению в зоне II отрицательных носителей тока – электронов. Но т.к. , первый процесс является доминирующим, поэтому дырки в зонеI являются основными носителями, а электроны зоны II – неосновными.

Полупроводники описанного типа называются дырочными или полупроводниками р— типа. Часто их называют акцепторными полупроводниками.

Полупроводники — Википедия

Монокристаллический кремний — полупроводниковый материал, наиболее широко используемый в промышленности сегодня.

Полупроводники́ — материалы, по удельной проводимости занимающие промежуточное место между проводниками и диэлектриками, и отличающиеся от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством полупроводников является увеличение электрической проводимости с ростом температуры[1].

Полупроводниками являются кристаллические вещества, ширина запрещённой зоны которых составляет порядка электрон-вольта (эВ). Например, алмаз можно отнести к широкозонным полупроводникам (около 7 эВ), а арсенид индия — к узкозонным (0,35 эВ). К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и другие), огромное количество сплавов и химических соединений (арсенид галлия и др.).

Атом другого химического элемента в чистой кристаллической решётке (например, атом фосфора, бора и т. д. в кристалле кремния) называется примесью. В зависимости от того, отдаёт ли примесной атом электрон в кристалл (в вышеприведённом примере – фосфор) или захватывает его (бор), примесные атомы называют донорными или акцепторными. Характер примеси может меняться в зависимости от того, какой атом кристаллической решётки она замещает, в какую кристаллографическую плоскость встраивается.

Проводимость полупроводников сильно зависит от температуры. Вблизи температуры абсолютного нуля полупроводники имеют свойства диэлектриков.

Механизм электрической проводимости

Полупроводники характеризуются как свойствами проводников, так и диэлектриков. В полупроводниковых кристаллах атомы устанавливают ковалентные связи (то есть, один электрон в кристалле кремния, связан двумя атомами), электронам необходим уровень внутренней энергии для высвобождения из атома (1,76·10−19 Дж против 11,2·10−19 Дж, чем и характеризуется отличие между полупроводниками и диэлектриками). Эта энергия появляется в них при повышении температуры (например, при комнатной температуре уровень энергии теплового движения атомов равняется 0,04·10−19 Дж), и отдельные электроны получают энергию для отрыва от ядра. С ростом температуры число свободных электронов и дырок увеличивается, поэтому в полупроводнике, не содержащем примесей, удельное электрическое сопротивление уменьшается. Условно принято считать полупроводниками элементы с энергией связи электронов меньшей чем 1,5—2 эВ. Электронно-дырочный механизм проводимости проявляется у собственных (то есть без примесей) полупроводников. Он называется собственной электрической проводимостью полупроводников.

Дырка

Во время разрыва связи между электроном и ядром появляется свободное место в электронной оболочке атома. Это обуславливает переход электрона с другого атома на атом со свободным местом. На атом, откуда перешёл электрон, входит другой электрон из другого атома и т. д. Этот процесс обуславливается ковалентными связями атомов. Таким образом, происходит перемещение положительного заряда без перемещения самого атома. Этот условный положительный заряд называют дыркой.

Обычно подвижность дырок в полупроводнике ниже подвижности электронов.

Энергетические зоны

Между зоной проводимости Еп и валентной зоной Ев расположена зона запрещённых значений энергии электронов Ез. Разность Еп−Ев равна ширине запрещенной зоны Ез. С ростом ширины Ез число электронно-дырочных пар и проводимость собственного полупроводника уменьшается, а удельное сопротивление возрастает.

Подвижность

Подвижность электронов (верхняя кривая) и дырок (нижняя кривая) в кремнии в зависимости от концентрации атомов легирующих примесей

Подвижностью μ{\displaystyle \mu } называют коэффициент пропорциональности между дрейфовой скоростью v→{\displaystyle {\vec {v}}} носителей тока и величиной приложенного электрического поля E→{\displaystyle {\vec {E}}}:

v→=μE→.{\displaystyle {\vec {v}}=\mu {\vec {E}}.}

При этом, вообще говоря, подвижность является тензором:

 vα=μαβEβ.{\displaystyle \ v_{\alpha }=\mu _{\alpha \beta }E_{\beta }.}

Подвижность электронов и дырок зависит от их концентрации в полупроводнике (см. рисунок). При большой концентрации носителей заряда вероятность столкновения между ними вырастает, что приводит к уменьшению подвижности и проводимости.

Размерность подвижности — м²/(В·с) в СИ или см/(В·с)в системе СГС.

Собственная плотность

При термодинамическом равновесии, концентрация электронов полупроводника связана с температурой следующим соотношением:

n¯=2h4(2πmkT)3/2e−EC−EFkT{\displaystyle {\bar {n}}={\frac {2}{h^{3}}}(2\pi mkT)^{3/2}e^{-{\frac {E_{C}-E_{F}}{kT}}}}

где:

h{\displaystyle h} — Постоянная Планка;
m{\displaystyle m} — масса электрона;
T{\displaystyle T} — абсолютная температура;
EC{\displaystyle E_{C}} — уровень зоны проводимости;
EF{\displaystyle E_{F}} — уровень Ферми.

Также, концентрация дырок полупроводника связана с температурой следующим соотношением:

p¯=2h4(2πmkT)3/2e−EF−EVkT{\displaystyle {\bar {p}}={\frac {2}{h^{3}}}(2\pi mkT)^{3/2}e^{-{\frac {E_{F}-E_{V}}{kT}}}}

где:

h{\displaystyle h} — Постоянная Планка.
m{\displaystyle m} — эффективная масса дырки;
T{\displaystyle T} — абсолютная температура;
EF{\displaystyle E_{F}} — уровень Ферми;
EV{\displaystyle E_{V}} — уровень валентной зоны.

Собственная концентрация ni{\displaystyle n_{i}} связана с n¯{\displaystyle {\bar {n}}} и p¯{\displaystyle {\bar {p}}} следующим соотношением:

n¯p¯=ni2{\displaystyle {\bar {n}}{\bar {p}}=n_{i}^{2}}

Виды полупроводников

По характеру проводимости

Собственная проводимость

Полупроводники, в которых свободные электроны и «дырки» появляются в процессе ионизации атомов, из которых построен весь кристалл, называют полупроводниками с собственной проводимостью. В полупроводниках с собственной проводимостью концентрация свободных электронов равняется концентрации «дырок».

Проводимость связана с подвижностью частиц следующим соотношением:

σ=1ρ=q(Nnμn+Npμp){\displaystyle \sigma ={\frac {1}{\rho }}=q(N_{\rm {n}}\mu _{\rm {n}}+N_{\rm {p}}\mu _{\rm {p}})}

где ρ{\displaystyle \rho } — удельное сопротивление, μn{\displaystyle \mu _{\rm {n}}} — подвижность электронов, μp{\displaystyle \mu _{\rm {p}}} — подвижность дырок, Nn,p{\displaystyle N_{n,p}} — их концентрация, q — элементарный электрический заряд (1,602·10−19 Кл).

Для собственного полупроводника концентрации носителей совпадают и формула принимает вид:

σ=1ρ=qN(μn+μp){\displaystyle \sigma ={\frac {1}{\rho }}=qN(\mu _{\rm {n}}+\mu _{\rm {p}})}
Примесная проводимость

Для создания полупроводниковых приборов часто используют кристаллы с примесной проводимостью. Такие кристаллы изготавливаются с помощью внесения примесей с атомами трехвалентного или пятивалентного химического элемента.

По виду проводимости

Электронные полупроводники (n-типа)
Полупроводник n-типа

Термин «n-тип» происходит от слова «negative», обозначающего отрицательный заряд основных носителей. Этот вид полупроводников имеет примесную природу. В четырёхвалентный полупроводник (например, кремний) добавляют примесь пятивалентного полупроводника (например, мышьяка). В процессе взаимодействия каждый атом примеси вступает в ковалентную связь с атомами кремния. Однако для пятого электрона атома мышьяка нет места в насыщенных валентных связях, и он переходит на дальнюю электронную оболочку. Там для отрыва электрона от атома нужно меньшее количество энергии. Электрон отрывается и превращается в свободный. В данном случае перенос заряда осуществляется электроном, а не дыркой, то есть данный вид полупроводников проводит электрический ток подобно металлам. Примеси, которые добавляют в полупроводники, вследствие чего они превращаются в полупроводники n-типа, называются донорными.

Проводимость N-полупроводников приблизительно равна:

σ≈qNnμn{\displaystyle \sigma \approx qN_{\rm {n}}\mu _{\rm {n}}}
Дырочные полупроводники (р-типа)
Полупроводник p-типа

Термин «p-тип» происходит от слова «positive», обозначающего положительный заряд основных носителей. Этот вид полупроводников, кроме примесной основы, характеризуется дырочной природой проводимости. В четырёхвалентный полупроводник (например, в кремний) добавляют небольшое количество атомов трехвалентного элемента (например, индия). Каждый атом примеси устанавливает ковалентную связь с тремя соседними атомами кремния. Для установки связи с четвёртым атомом кремния у атома индия нет валентного электрона, поэтому он захватывает валентный электрон из ковалентной связи между соседними атомами кремния и становится отрицательно заряженным ионом, вследствие чего образуется дырка. Примеси, которые добавляют в этом случае, называются акцепторными.

Проводимость p-полупроводников приблизительно равна:

σ≈qNpμp{\displaystyle \sigma \approx qN_{\rm {p}}\mu _{\rm {p}}}

Использование в радиотехнике

Полупроводниковый диод

Схема полупроводникового кремниевого диода. Ниже приведено его символическое изображение на электрических принципиальных схемах.

Полупроводниковый диод состоит из двух типов полупроводников — дырочного и электронного. В процессе контакта между этими областями из области с полупроводником n-типа в область с полупроводником p-типа проходят электроны, которые затем рекомбинируют с дырками. Вследствие этого возникает электрическое поле между двумя областями, что устанавливает предел деления полупроводников — так называемый p-n переход. В результате в области с полупроводником p-типа возникает некомпенсированный заряд из отрицательных ионов, а в области с полупроводником n-типа возникает некомпенсированный заряд из положительных ионов. Разница между потенциалами достигает 0,3-0,6 В.

Связь между разницей потенциалов и концентрацией примесей выражается следующей формулой:

φ=VTln⁡(NnNpni2){\displaystyle \varphi =V_{\rm {T}}\ln \left({\frac {N_{\rm {n}}N_{\rm {p}}}{n_{\rm {i}}^{2}}}\right)}

где VT{\displaystyle V_{\rm {T}}} — термодинамическое напряжение, Nn{\displaystyle N_{\rm {n}}} — концентрация электронов, Np{\displaystyle N_{\rm {p}}} — концентрация дырок, ni{\displaystyle n_{\rm {i}}} — собственная концентрация[2].

В процессе подачи напряжения плюсом на p-полупроводник и минусом на n-полупроводник внешнее электрическое поле будет направлено против внутреннего электрического поля p-n перехода и при достаточном напряжении электроны преодолеют p-n переход, и в цепи диода появится электрический ток (прямая проводимость, диод пропускает максимальный электрический ток).При подаче напряжения минусом на область с полупроводником p-типа и плюсом на область с полупроводником n-типа между двумя областями возникает область, которая не имеет свободных носителей электрического тока (обратная проводимость, диод сопротивляется пропусканию электрического тока). Обратный ток полупроводникового диода близок к нулю, но не равен нулю, так как в обоих областях всегда есть неосновные носители заряда. Для этих носителей p-n переход будет открыт.

Таким образом, p-n переход проявляет свойства односторонней проводимости, что обуславливается подачей напряжения с различной полярностью. Это свойство используют для выпрямления переменного тока.

Транзистор

Структура биполярного n-p-n транзистора.

Транзистор — полупроводниковое устройство, которое состоит из двух областей с полупроводниками p- или n-типа, между которыми находится область с полупроводником n- или p-типа. Таким образом, в транзисторе есть две области p-n перехода.

Типы полупроводников в периодической системе элементов

В нижеследующей таблице представлена информация о большом количестве полупроводниковых элементов и их соединений, разделённых на несколько типов:

  • одноэлементные полупроводники IV группы периодической системы элементов,
  • сложные: двухэлементные AIIIBV и AIIBVI из третьей и пятой группы и из второй и шестой группы элементов соответственно.

Все типы полупроводников обладают интересной зависимостью ширины запрещённой зоны от периода, а именно — с увеличением периода ширина запрещённой зоны уменьшается.

Группа IIB IIIA IVA VA VIA
Период
2 5 B 6 C 7 N
3 13 Al 14 Si 15 P 16 S
4 30 Zn 31 Ga 32 Ge 33 As 34 Se
5 48 Cd 49 In 50 Sn 51 Sb 52 Te
6 80 Hg

Физические свойства и применение

Прежде всего, следует сказать, что физические свойства полупроводников наиболее изучены по сравнению с металлами и диэлектриками. В немалой степени этому способствует огромное количество эффектов, которые не могут быть наблюдаемы ни в тех, ни в других веществах, прежде всего связанные с устройством зонной структуры полупроводников, и наличием достаточно узкой запрещённой зоны. Конечно же, основным стимулом для изучения полупроводников является производство полупроводниковых приборов и интегральных микросхем — это в первую очередь относится к кремнию, но затрагивает и другие соединения (Ge, GaAs, InP, InSb).

Кремний — непрямозонный полупроводник, оптические свойства которого широко используются для создания фотодиодов и солнечных батарей, однако его очень трудно заставить работать в качестве источника света, и здесь вне конкуренции прямозонные полупроводники — соединения типа AIIIBV, среди которых можно выделить GaAs, GaN, которые используются для создания светодиодов и полупроводниковых лазеров.

Собственный полупроводник при температуре абсолютного нуля не имеет свободных носителей в зоне проводимости в отличие от проводников и ведёт себя как диэлектрик. При легировании ситуация может поменяться (см. вырожденные полупроводники).

В связи с тем, что технологи могут получать очень чистые вещества, встаёт вопрос о новом эталоне для числа Авогадро.

Легирование

Объёмные свойства полупроводника могут сильно зависеть от наличия дефектов в кристаллической структуре. И поэтому стремятся выращивать очень чистые вещества, в основном для электронной промышленности. Легирующие примеси вводят для управления величиной и типом проводимости полупроводника. Например, широко распространённый кремний можно легировать элементом V подгруппы периодической системы элементов — фосфором, который является донором, и создать n-Si. Для получения кремния с дырочным типом проводимости (p-Si) используют бор (акцептор). Также создают компенсированные полупроводники с тем чтобы зафиксировать уровень Ферми в середине запрещённой зоны.

Методы получения

Свойства полупроводников зависят от способа получения, так как различные примеси в процессе роста могут изменить их. Наиболее дешёвый способ промышленного получения монокристаллического технологического кремния — метод Чохральского. Для очистки технологического кремния используют также метод зонной плавки.

Для получения монокристаллов полупроводников используют различные методы физического и химического осаждения. Наиболее прецизионный и дорогой инструмент в руках технологов для роста монокристаллических плёнок — установки молекулярно-лучевой эпитаксии, позволяющей выращивать кристалл с точностью до монослоя.

Оптика полупроводников

Поглощение света полупроводниками обусловлено переходами между энергетическими состояниями зонной структуры. Учитывая принцип запрета Паули, электроны могут переходить только из заполненного энергетического уровня на незаполненный. В собственном полупроводнике все состояния валентной зоны заполнены, а все состояния зоны проводимости незаполненные, поэтому переходы возможны лишь из валентной зоны в зону проводимости. Для осуществления такого перехода электрон должен получить от света энергию, превышающую ширину запрещённой зоны. Фотоны с меньшей энергией не вызывают переходов между электронными состояниями полупроводника, поэтому такие полупроводники прозрачны в области частот ω<Eg/ℏ{\displaystyle \omega <E_{g}/\hbar } , где Eg{\displaystyle E_{g}} — ширина запрещённой зоны, ℏ{\displaystyle \hbar } — постоянная Планка. Эта частота определяет фундаментальный край поглощения для полупроводника. Для полупроводников, которые зачастую применяются в электронике (кремний, германий, арсенид галлия) она лежит в инфракрасной области спектра.

Дополнительные ограничения на поглощение света полупроводников накладывают правила отбора, в частности закон сохранения импульса. Закон сохранения импульса требует, чтобы квазиимпульс конечного состояния отличался от квазиимпульса начального состояния на величину импульса поглощённого фотона. Волновое число фотона 2π/λ{\displaystyle 2\pi /\lambda }, где λ{\displaystyle \lambda } — длина волны, очень мало по сравнению с волновым вектором обратной решётки полупроводника, или, что то же самое, длина волны фотона в видимой области намного больше характерного межатомного расстояния в полупроводнике, что приводит к требованию того, чтобы квазиимпульс конечного состояния при электронном переходе практически равнялся квазиимпульсу начального состояния. При частотах, близких к фундаментальному краю поглощения, это возможно только для прямозонных полупроводников. Оптические переходы в полупроводниках, при которых импульс электрона почти не меняется называются прямыми или вертикальными. Импульс конечного состояния может значительно отличаться от импульса начального состояния, если в процессе поглощения фотона участвует ещё одна, третья частица, например, фонон. Такие переходы тоже возможны, хотя и менее вероятны. Они называются непрямыми переходами.

Таким образом, прямозонные полупроводники, такие как арсенид галлия, начинают сильно поглощать свет, когда энергия кванта превышает ширину запрещённой зоны. Такие полупроводники очень удобны для использования в оптоэлектронике.

Непрямозонные полупроводники, например, кремний, поглощают в области частот света с энергией кванта чуть больше ширины запрещённой зоны значительно слабее, только благодаря непрямым переходам, интенсивность которых зависит от присутствия фононов, и следовательно, от температуры. Граничная частота прямых переходов кремния больше 3 эВ, то есть лежит в ультрафиолетовой области спектра.

При переходе электрона из валентной зоны в зону проводимости в полупроводнике возникают свободные носители заряда, а следовательно фотопроводимость.

При частотах ниже края фундаментального поглощения также возможно поглощение света, которое связано с возбуждением экситонов, электронными переходами между уровнями примесей и разрешенными зонами, а также с поглощением света на колебаниях решётки и свободных носителях. Экситонные зоны расположены в полупроводнике несколько ниже дна зоны проводимости благодаря энергии связи экситона. Экситонные спектры поглощения имеют водородоподобную структуру энергетических уровней. Аналогичным образом примеси, акцепторы или доноры, создают акцепторные или донорные уровни, лежащие в запрещённой зоне. Они значительно модифицируют спектр поглощения легированного полупроводника. Если при непрямозонном переходе одновременно с квантом света поглощается фонон, то энергия поглощенного светового кванта может быть меньше на величину энергии фонона, что приводит к поглощению на частотах несколько ниже по энергии от фундаментального края поглощения.

Список полупроводников

Полупроводниковые соединения делят на несколько типов:

  • простые полупроводниковые материалы — собственно химические элементы: бор B, углерод C, германий Ge, кремний Si, селен Se, сера S, сурьма Sb, теллур Te и йод I. Самостоятельное применение широко нашли германий, кремний и селен. Остальные чаще всего применяются в качестве легирующих добавок или в качестве компонентов сложных полупроводниковых материалов;
  • в группу сложных полупроводниковых материалов входят химические соединения из двух, трёх и более химических элементов. Полупроводниковые материалы из двух элементов называют бинарными, и так же, как это принято в химии, имеют наименование того компонента, металлические свойства которого выражены слабее. Так, бинарные соединения, содержащие мышьяк, называют арсенидами, серу — сульфидами, теллур — теллуридами, углерод — карбидами. Сложные полупроводниковые материалы объединяют по номеру группы Периодической системы элементов Д. И. Менделеева, к которой принадлежат компоненты соединения, и обозначают буквами латинского алфавита (A — первый элемент, B — второй и т. д.). Например, бинарное соединение фосфид индия InP имеет обозначение AIIIBV

Широкое применение получили следующие соединения:

AIIIBV
  • InSb, InAs, InP, GaSb, GaP, AlSb, GaN, InN
AIIBV
AIIBVI
  • ZnS, ZnSe, ZnTe, CdS, CdTe, HgSe, HgTe, HgS
AIVBVI
  • PbS, PbSe, PbTe, SnTe, SnS, SnSe, GeS, GeSe

а также некоторые окислы свинца, олова, германия, кремния а также феррит, аморфные стёкла и многие другие соединения (AIBIIIC2VI, AIBVC2VI, AIIBIVC2V, AIIB2IIC4VI, AIIBIVC3VI).

На основе большинства из приведённых бинарных соединений возможно получение их твёрдых растворов: (CdTe)x(HgTe)1-x, (HgTe)x(HgSe)1-x, (PbTe)x(SnTe)1-x, (PbSe)x(SnSe)1-x и других.

Соединения AIIIBV, в основном, применяются для изделий электронной техники, работающих на сверхвысоких частотах

Соединения AIIBV используют в качестве люминофоров видимой области, светодиодов, датчиков Холла, модуляторов.

Соединения AIIIBV, AIIBVI и AIVBVI применяют при изготовлении источников и приёмников света, индикаторов и модуляторов излучений.

Окисные полупроводниковые соединения применяют для изготовления фотоэлементов, выпрямителей и сердечников высокочастотных индуктивностей.

Физические свойства соединений типа AIIIBV
Параметры AlSb GaSb InSb AlAs GaAs InAs
Температура плавления, К 1333 998 798 1873 1553 1218
Постоянная решётки, Å 6,14 6,09 6,47 5,66 5,69 6,06
Ширина запрещённой зоны ΔE, эВ 0,52 0,7 0,18 2,2 1,32 0,35
Диэлектрическая проницаемость ε 8,4 14,0 15,9
Подвижность, см²/(В·с):
электронов 50 5000 60 000 4000 34000[3]
дырок 150 1000 4000 400 460[3]
Показатель преломления света, n 3,0 3,7 4,1 3,2 3,2
Линейный коэффициент теплового
расширения, K-1
6,9·10-6 5,5·10-6 5,7·10-6 5,3·10-6

Группа IV

  • собственные полупроводники
  • составной полупроводник

Группа III-V

  • 2-компонентные полупроводники
  • 3-компонентные полупроводники
  • 4-компонентные полупроводники
  • 5-компонентные полупроводники

Группа II-VI

  • 2-компонентные полупроводники
  • 3-компонентные полупроводники

Группа I-VII

  • 2-компонентные полупроводники

Группа IV-VI

  • 2-компонентные полупроводники
  • 3-компонентные полупроводники

Группа V-VI

  • 2-компонентные полупроводники

Группа II—V

  • 2-компонентные полупроводники

Другие

  • Разные оксиды

Органические полупроводники

Магнитные полупроводники

См. также

Примечания

  1. Н. С. Зефиров (гл. ред.). Химическая энциклопедия. — Москва: Большая Российская Энциклопедия, 1995. — Т. 4. — С. 55. — 639 с. — 20 000 экз. — ISBN 5-85270-092-4.
  2. ↑ Физические величины: справочник/ А. П. Бабичев Н. А. Бабушкина, А. М. Бартковский и др. под ред. И. С. Григорьева, Е. З. Мейлихова. — М.; Энергоатомиздат, 1991. — 1232 с — ISBN 5-283-04013-5
  3. 1 2 Индия арсенид // Химическая энциклопедия

Литература

  • Тауц Я. Фото- и термоэлектрические явления в полупроводниках. М.: Издательство иностранной литературы, 1962, 256 с.
  • Тауц Я. Оптические свойства полупроводников. М.: Мир, 1967, 74 с.
  • Киреев П. С. Физика полупроводников. — М., Высшая школа, 1975. — Тираж 30000 экз. — 584 с.

Ссылки

Урок физики на тему «Полупроводники. Электрический ток через контакт полупроводников p-n типов. Полупроводниковый диод. Транзисторы»

Внимание! Предварительный просмотр слайдов используется исключительно в ознакомительных целях и может не давать представления о всех возможностях презентации. Если вас заинтересовала данная работа, пожалуйста, загрузите полную версию.

Урок в 10-м классе.

Тема: «Полупроводники. Электрический ток через контакт полупроводников р- и nтипов. Полупроводниковый диод. Транзисторы».

Цели:

  • образовательные: сформировать представление о свободных носителях электрического заряда в полупроводниках при наличии примесей с точки зрения электронной теории и опираясь на эти знания выяснить физическую сущность p-n-перехода; научить учащихся объяснять работу полупроводниковых приборов, опираясь на знания о физической сущности p-n-перехода;
  • развивающие: развивать физическое мышление учащихся, умение самостоятельно формулировать выводы, расширять познавательный интерес, по­знавательную активность;
  • воспитательные: продолжить формирование научного мировоззрения школьников.

Оборудование: презентация по теме: «Полупроводники. Электрический ток через контакт полупроводников р- и nтипов. Полупроводниковый диод. Транзистор», мультимедийный проектор.

Ход урока

I. Организационный момент.

II. Изучение нового материала.

Слайд 1.

Слайд 2. Полупроводник – вещество, у которого удельное сопротивление может изменяться в широких пределах и очень быстро убывает с повышением температуры, а это значит, что электрическая проводимость (1/R) увеличивается.

Наблюдается у кремния, германия, селена и у некоторых соединений.

Слайд 3.

Механизм проводимости у полупроводников

Слайд 4.

Кристаллы полупроводников имеют атомную кристаллическую решетку, где внешние Слайд 5.электроны связаны с соседними атомами ковалентными связями.

При низких температурах у чистых полупроводников свободных электронов нет и они ведут себя как диэлектрики.

Полупроводники чистые (без примесей)

Если полупроводник чистый(без примесей), то он обладает собственной проводимостью, которая невелика.

Собственная проводимость бывает двух видов:

Слайд 6. 1) электронная (проводимость «n » – типа)

При низких температурах в полупроводниках все электроны связаны с ядрами и сопротивление большое; при увеличении температуры кинетическая энергия частиц увеличивается, рушатся связи и возникают свободные электроны – сопротивление уменьшается.

Свободные электроны перемещаются противоположно вектору напряженности электрического поля.

Электронная проводимость полупроводников обусловлена наличием свободных электронов.

1017 1024

Слайд 7.

2) дырочная (проводимость » p» – типа)

При увеличении температуры разрушаются ковалентные связи, осуществляемые валентными электронами, между атомами и образуются места с недостающим электроном – «дырка».

Она может перемещаться по всему кристаллу, т.к. ее место может замещаться валентными электронами. Перемещение «дырки» равноценно перемещению положительного заряда.

Перемещение дырки происходит в направлении вектора напряженности электрического поля.

Кроме нагревания, разрыв ковалентных связей и возникновение собственной проводимости полупроводников могут быть вызваны освещением (фотопроводимость) и действием сильных электрических полей. Поэтому полупроводники обладают ещё и дырочной проводимостью.

Общая проводимость чистого полупроводника складывается из проводимостей «p» и «n» -типов и называется электронно-дырочной проводимостью.

Полупроводники при наличии примесей

У таких полупроводников существует собственная + примесная проводимость.

Наличие примесей проводимость сильно увеличивает.

При изменении концентрации примесей изменяется число носителей электрического тока – электронов и дырок.

Возможность управления током лежит в основе широкого применения полупроводников.

Существуют:

Слайд 8. 1) донорные примеси (отдающие) – являются дополнительными поставщиками электронов в кристаллы полупроводника, легко отдают электроны и увеличивают число свободных электронов в полупроводнике.

Слайд 9. Это проводники » n » – типа, т.е. полупроводники с донорными примесями, где основной носитель заряда – электроны, а неосновной – дырки.

 Такой полупроводник обладает электронной примесной проводимостью. Например – мышьяк.

Слайд 10. 2) акцепторные примеси (принимающие) – создают «дырки» , забирая в себя электроны.

Это полупроводники » p «- типа, т.е. полупроводники с акцепторными примесями, где основной носитель заряда – дырки, а неосновной – электроны.

Такой полупроводник обладает дырочной примесной проводимостью. Слайд 11. Например – индий. Слайд 12.

Рассмотрим, какие физические процессы происходят при контакте двух полупроводников с различным типом проводимости, или, как говорят, в р—n-переходе.

Слайд 13-16.

Электрические свойства «p-n» перехода

«p-n» переход (или электронно-дырочный переход) – область контакта двух полупроводников, где происходит смена проводимости с электронной на дырочную (или наоборот).

В кристалле полупроводника введением примесей можно создать такие области. В зоне контакта двух полупроводников с различными проводимостями будет проходить взаимная диффузия. электронов и дырок и образуется запирающий электрический слой. Электрическое поле запирающего слоя препятствует дальнейшему переходу электронов и дырок через границу. Запирающий слой имеет повышенное сопротивление по сравнению с другими областями полупроводника.

Внешнее электрическое поле влияет на сопротивление запирающего слоя.

При прямом (пропускном) направлении внешнего электрического поля электрический ток проходит через границу двух полупроводников.

Т.к. электроны и дырки движутся навстречу друг другу к границе раздела, то электроны, переходя границу, заполняют дырки. Толщина запирающего слоя и его сопротивление непрерывно уменьшаются.

Пропускной режим р-n перехода:

При запирающем (обратном) направлении внешнего электрического поля электрический ток через область контакта двух полупроводников проходить не будет.

Т.к. электроны и дырки перемещаются от границы в противоположные стороны, то запирающий слой утолщается, его сопротивление увеличивается.

Запирающий режим р-n перехода:

Таким образом, электронно-дырочный переход обладает односторонней проводимостью.



Полупроводниковые диоды

Полупроводник с одним «p-n» переходом называется полупроводниковым диодом.

– Ребята, запишите новую тему: «Полупроводниковый диод».
– Какой там ещё идиот?», – с улыбкой переспросил Васечкин.
– Не идиот, а диод! – ответил учитель, – Диод, значит имеющий два электрода, анод и катод. Вам ясно?
– А у Достоевского есть такое произведение – «Идиот», – настаивал Васечкин.
– Да, есть, ну и что? Вы на уроке физики, а не литературы! Прошу больше не путать диод с идиотом!

Слайд 17–21.

При наложении эл.поля в одном направлении сопротивление полупроводника велико, в обратном – сопротивление мало.

Полупроводниковые диоды основные элементы выпрямителей переменного тока.

Слайд 22–25.

Транзисторами называют полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний.

Полупроводниковые транзисторы – также используются свойства» р-n «переходов, — транзисторы используются в схемотехнике радиоэлектронных приборов.

В большую «семью» полупроводниковых приборов, называемых транзисторами, входят два вида: биполярные и полевые. Первые из них, чтобы как – то отличить их от вторых, часто называют обычными транзисторами. Биполярные транзисторы используются наиболее широко. Именно с них мы пожалуй и начнем. Термин «транзистор» образован из двух английских слов: transfer – преобразователь и resistor – сопротивление. В упрощенном виде биполярный транзистор представляет собой пластину полупроводника с тремя (как в слоеном пироге) чередующимися областями разной электропроводности (рис. 1), которые образуют два р – n перехода. Две крайние области обладают электропроводностью одного типа, средняя – электропроводностью другого типа. У каждой области свой контактный вывод. Если в крайних областях преобладает дырочная электропроводность, а в средней электронная (рис. 1, а), то такой прибор называют транзистором структуры p – n – р. У транзистора структуры n – p – n, наоборот, по краям расположены области с электронной электропроводностью, а между ними – область с дырочной электропроводностью (рис. 1, б).



При подаче на базу транзистора типа n-p-n положительного напряжения он открывается, т. е. сопротивление между эмиттером и коллектором уменьшается, а при подаче отрицательного, наоборот – закрывается и чем сильнее сила тока, тем сильнее он открывается или закрывается. Для транзисторов структуры p-n-p все наоборот.

Основой биполярного транзистора (рис. 1) служит небольшая пластинка германия или кремния, обладающая электронной или дырочной электропроводимостью, то есть n-типа или p-типа. На поверхности обеих сторон пластинки наплавляют шарики примесных элементов. При нагревании до строго определенной температуры происходи диффузия (проникновение) примесных элементов в толщу пластинки полупроводника. В результате в толще пластинки возникают две области, противоположные ей по электропроводимости. Пластинка германия или кремния p-типа и созданные в ней области n-типа образуют транзистор структуры n-p-n (рис. 1,а), а пластинка n-типа и созданные в ней области p-типа — транзистор структуры p-n-p (рис. 1,б).

Независимо от структуры транзистора его пластинку исходного полупроводника называют базой (Б), противоположную ей по электропроводимости область меньшего объема — эмиттером (Э), а другую такую же область большего объема — коллектором (К). Эти три электрода образуют два p-n перехода: между базой и коллектором — коллекторный, а между базой и эмиттером — эмиттерный. Каждый из них по своим электрическим свойствам аналогичен p-n переходам полупроводниковых диодов и открывается при таких же прямых напряжениях на них.

Условные графические обозначения транзисторов разных структур отличаются лишь тем, что стрелка, символизирующая эмиттер и направление тока через эмиттерный переход, у транзистора структуры p-n-p обращена к базе, а у транзистора n-p-n — от базы.

Слайд 26–29.

III. Первичное закрепление.

  1. Какие вещества называются полупроводниками?
  2. Какую проводимость называют электронной?
  3. Какая проводимость наблюдается ещё у полупроводников?
  4. О каких примесях теперь вам известно?
  5. В чем заключается пропускной режим p-n- перехода.
  6. В чем заключается запирающий режим p-n- перехода.
  7. Какие полупроводниковые приборы вам известны?
  8. Где и для чего используют полупроводниковые приборы?

IV. Закрепление изученного

  1. Как меняется удельное сопротивление полупроводников: при нагревании? При освещении?
  2. Будет ли кремний сверхпроводящим, если его охладить до температуры, близкой к абсолютному нулю? (нет, с понижением температуры сопротивление кремния увеличивается).

V. Домашнее задание.

§ 113-116 – учить, пов. § 109–112.

Полупроводниковые приборы — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 11 декабря 2019; проверки требуют 4 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 11 декабря 2019; проверки требуют 4 правки.

Полупроводниковые приборы, ПП — широкий класс электронных приборов, изготавливаемых из полупроводников.

К полупроводниковым приборам относятся:

  • Интегральные схемы (микросхемы)
  • Полупроводниковые диоды (в том числе варикапы, стабилитроны, диоды Шоттки),
  • Тиристоры, фототиристоры,
  • Транзисторы,
  • Приборы с зарядовой связью,
  • Полупроводниковые СВЧ-приборы (диоды Ганна, лавинно-пролётные диоды),
  • Оптоэлектронные приборы (фоторезисторы, фотодиоды, фототранзисторы, солнечные элементы, детекторы ядерных излучений, светодиоды, полупроводниковые лазеры, электролюминесцентные излучатели),
  • Терморезисторы, датчики Холла.
в СССР

Исследование и первые попытки создания полупроводниковых приборов проводились в СССР ещё в 1920-х — 1930-х годах. В 1924 году в Нижегородской радиолаборатории учёный О. В. Лосев создал полупроводниковый детектор-усилитель и детектор-генератор электромагнитных излучений на частоты до десятков МГц. На этой основе впервые в мире было создано детекторное приёмопередаточное устройство — кристадин[1].

Позже в СССР для развития отрасли были созданы научно-исследовательские институты и центры. В 1956 году введён в эксплуатацию Завод полупроводниковых приборов. Среди продукции завода на то время — пальчиковые лампы широкого применения и сверхминиатюрные стержневые лампы, первые полупроводниковые диоды Д2, диоды Д9, Д10, Д101-103А, Д11, стабилитроны Д808-813[2].

в России

Холдинг «Росэлектроника» объединяет предприятия-производители электроной продукции.

см. Категория:Производители полупроводниковых приборов

Микросхемы

При изготовлении микросхем используется метод фотолитографии (проекционной, контактной и др.), при этом схему формируют на подложке (обычно из кремния), полученной путём резки алмазными дисками монокристаллов кремния на тонкие пластины.

  • С. Зи. Физика полупроводниковых приборов. В 2-х тт. 2-е изд. М., Мир, 1984.
  • М. С. Шур. Физика полупроводниковых приборов. В 2-х тт. М., Мир, 1992.
  • Лебедев А. И. Физика полупроводниковых приборов. — М.: Физматлит, 2008.
  • Пасынков В. В., Чиркин Л. К. Полупроводниковые приборы: Учебник для вузов. — 8-е издание, исправленное.. — М.: Лань, 2006. — 480 с.

1. Собственная и примесная проводимость полупроводников. Электропроводность полупроводников.

Полупроводники — это вещества, удельное сопротивление которых убывает с повышением температуры, наличием примесей, изменением освещенности.

Типичными полупроводниками являются кристаллы германия и кремния, в которых атомы объединены ковалентной связью.

По механизму образования свободных носителей заряда проводимость полупроводников делится на собственную и примесную. По виду основных носителей заряда делится на: электронную, дырочную, электронно–дырочную.

Свободными носителями заряда в полупроводниках как правило, являются электроны, возникающие в результате ионизации атомов самого полупроводника (собственная проводимость) или атома примеси (примесная проводимость).

При нагревании полупроводников их атомы ионизируются. Освободившиеся электроны не могут быть захвачены соседними атомами, так как все их валентные связи насыщены. Свободные электроны под действием внешнего электрического поля могут перемещаться в кристалле, создавая электронный ток проводимости. Удаление электрона с внешней оболочки одного из атомов в кристаллической решетке приводит к образованию положительного иона. Этот ион может нейтрализоваться, захватив электрон. Далее, в результате переходов электронов от атомов к положительным ионам происходит процесс хаотического перемещения в кристалле места с недостающим электроном — «дырки». При помещении кристалла в электрическое поле возникает упорядоченное движение «дырок» — дырочный ток проводимости.

На проводимость полупроводников большое влияние оказывают примеси. Примеси бывают донорные и акцепторные. Донорная примесь — это примесь с большей валентностью. При добавлении донорной примеси в полупроводнике образуются лишние электроны. Проводимость станет электронной, а полупроводник называют полупроводником n-типа.

Акцепторная примесь — это примесь с меньшей валентностью. При добавлении такой примеси в полупроводнике образуется лишнее количество «дырок». Проводимость будет «дырочной», а полупроводник называют полупроводником р-типа.

2. P-n переход в состоянии равновесия.

Переход между двумя областями полупроводника с разнотипной проводимостью называется электронно-дырочным переходом или p-n переходом.

Равновесие соответствует нулевому внешнему напряжению на переходе.

Поскольку концентрация электронов в n-области значительно больше, чем в p-области, а концентрация дырок в p-области больше, чем в n-области, то на границе раздела полупроводников возникает градиент концентрации подвижных носителей заряда (дырок и электронов): .

Направленное движение свободных носителей, вызванное их неравномерным распределением в объеме полупроводника, называют диффузионным движением. Электроны под действием диффузии перемещаются из p–области в n–область. Это движение зарядов (основных носителей) образует диффузионный ток p-n-перехода, содержащий две составляющие: электронную и дырочную, плотность которых равна:

На границе p- и n-областей создаётся слой, обеднённый подвижными носителями. В приконтактной области n-типа появляется нескомпенсированный заряд положительных ионов, а в дырочной области – нескомпенсированный заряд отрицательных ионов примесей. Таким образом, электронный полупроводник заряжается положительно, а дырочный – отрицательно.

Между областями полупроводника с различными типами электропроводности возникает электрическое поле напряжённостью Е. Образовавшийся двойной слой электрических зарядов называется запирающим, он обеднён основными носителями и имеет вследствие этого низкую электропроводность. Вектор напряженности поля направлен так, что он препятствует диффузионному движению основных носителей и ускоряет неосновные носители. Этому полю соответствует контактная разность потенциалов ϕк , связанная с взаимной диффузией носителей. За пределами p-n-перехода полупроводниковые области остаются нейтральными.

Движение неосновных носителей образует дрейфовый ток, направленный

навстречу диффузионному току. Их перемещение характеризуется подвижностью и плотностями.

, — их средняя скорость.

Итак, в условиях равновесия встречные дрейфовый и диффузионный токи

должны быть равны, т.е.

Определим выражение контактной разности потенциалов, для чего воспользуемся предыдущим соотношением, подставив выражения дрейфового и диффузионного токов:

Используя соотношения Эйнштейна, запишем , тогда.

Постоянную интегрирования С найдём, используя граничные условия:

потенциал в р-области , концентрация дырок; в n-области потенциал. Тогда выражение для контактной разности потенциаловв p-n-переходе

3. PN переход под действием внешних напряжений. Вольт-амперная характеристика, параметры.

Если к p-n-переходу подключить источник напряжения, то нарушается равновесное состояние и в цепи будет протекать ток.

Различают прямое и обратное включения p-n-перехода.

Прямое включение.

Пусть внешнее напряжение приложено плюсом к

p-области, а минусом – к n-области.

При этом оно противоположно по знаку контактной разности потенциалов. Так как концентрация подвижных носителей в p-n-переходе значительно

ниже, чем в p- и n-областях, сопротивление p-n-перехода значительно выше сопротивления p- и n-областей. Можно считать, что приложенное напряжение

полностью падает на переходе. Основные носители будут двигаться к контакту, сокращая дефицит носителей в p-n-переходе и уменьшать сопротивление и толщину p-n-перехода. Результирующее поле в p-n-

переходе будет равно . Поток основных носителей через

контакт увеличится. Ток, протекающий через переход, в данном

случае называется прямым, а напряжение, приложенное к переходу – прямым напряжением. При потенциальный барьер для

основных носителей исчезает, и ток ограничивается обычным омическим сопротивлением объема полупроводника.

Диффузия дырок через переход приводит к увеличению концентрации

дырок за переходом. Возникающий при этом градиент концентрации дырок обусловливает диффузионное проникновение их в глубь n-области, где они являются неосновными носителями. Это явление называется инжекцией (впрыскиванием). Инжекция дырок не нарушает электрической нейтральности в n-области, т.к. она сопровождается поступлением из внешней цепи такого же количества электронов.

Толщина перехода в этом случае .

Диффузионная составляющая будет превышать дрейфовую составляющую

Обратное включение

Если внешнее напряжение приложено плюсом к n-области, а минусом к – p-области, то оно совпадает по знаку с контактной разностью потенциалов.

Напряжение на переходе возрастает, и высота потенциального барьера становится выше, чем при отсутствии напряжения.

Толщина перехода возрастает

Результирующая напряженность электрического поля в переходе будет

выше, что приведет к увеличению дрейфового тока:

Направление результирующего тока противоположно направлению прямого тока, поэтому он называется обратным током, а напряжение, вызывающее обратный ток, называется обратным напряжением. Поле в переходе является ускоряющим лишь для неосновных носителей. Под действием этого поля концентрация неосновных носителей на границе перехода снижается и появляется градиент концентрации носителей заряда. Это явление называется экстракцией

носителей. Значение тока экстракции определяется числом неосновных носителей заряда, возникающих в полупроводнике в единицу времени на расстоянии, которое они могут пройти за время жизни. Это расстояние называется диффузионной длиной электронов и дырок. Концентрация неосновных носителей на расстоянии диффузионной длины убывает в е раз.

Так как число неосновных носителей мало, ток экстракции через переход

намного меньше прямого тока. Он практически не зависит от приложенного напряжения и является током насыщения.

Таким образом, p-n-переход обладает несимметричной проводимостью:

проводимость в прямом направлении значительно превышает проводимость p-n-перехода в обратном направлении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
