Группа 20.2.08.02: Детали для крепления
27.33.13.20.2.08.02-0001	Держатель для крепления лотков НЛ-Дц	шт.
27.33.13.20.2.08.02-0011	Полоска для крепления проводов	100 шт.
27.33.13.20.2.08.02-0021	Полоски и пряжки для крепления проводов	100 шт.
27.33.13.20.2.08.02-0031	Прижим для крепления лотков сейсмостойкий оцинкованный В-41	100 шт.
27.33.13.20.2.08.02-0032	Прижим НЛ-ПРц	100 шт.
27.33.13.20.2.08.02-0041	Шайба крепления ЛС-П-0,99	100 шт.
24.33.11.20.2.08.02-1000	Подпорка стальная пружинная для навесных вентилируемых фасадов	100 шт.
25.11.23.20.2.08.02-1002	Прижимы лотка, уЗ, 30 x 30 x 20 мм	10 шт.
25.72.14.20.2.08.02-1004	Прижимы стальные типа 3ВСБ3-00.00.013, для крепления защитного зонта в горизонтальных тоннелях	10 шт.
25.72.14.20.2.08.02-1006	Прижимы стальные типа 3ВСЭ5, для крепления защитного зонта в наклонных тоннелях	10 шт.
25.93.14.20.2.08.02-1008	Прижимы типа ПУ-1 из нержавеющей стали для навесных вентилируемых фасадов	100 шт.
24.33.11.20.2.08.02-1010	Профиль стальной угловой штукатурный сетчатый	м
22.23.19.20.2.08.02-1012	Шайба регулировочная пластиковая для цокольного профиля, толщина 2 — 10 мм	100 шт.
22. 23.19.20.2.08.02-1014	Элемент соединительный пластиковый для цокольного профиля, длина 30 мм	100 шт.

Какие крепежные изделия рекомендуются для крепления проводов, кабелей и труб.

У194 н У197, У198, КСТ-15, имеющих стальной корпус и пластмассовую крышку. Для установки выключателей и штепсельных розеток применяют стальные коробки У196 цилиндрической и КП-4- прямоугольной формы.

63

Какие крепежные изделия рекомендуются

при монтаже

Для крепления проводов, кабелей и труб, в которых прокладывают провода, а также электроустановочных изделий к строительным основаниям и корпусам оборудова-

Рис. 52. Дюбели: а — гвоздеобразный типа ДРГ; б — с распорной гайкой; в — с волокнистым наполнителем; г — капроновый.

Рис. 53. Некоторые изделия для крепления и бандажирования проводов и кабелей: а — скоба полиэтиленовая У641; б — металлические скобы с одной и двумя лапками; в — полиэтиленовый закреп У630; г — перфорированная лента К226 и кнопка; д — полоска-пряжка из полиэтилена зубчатая У650.

ния применяют различные крепежные изделия: гвозди, шурупы, винты, болты, дюбели, скобы, хомуты, полоски, пряжки, ленты и т. п.

▲ Электромонтажные изделия, аппараты, приборы рекомендуется закреплять на кирпичных и бетонных основаниях дюбелями. Различают дюбели гвоздеобразные типа ДР, ДГР и с наружной резьбой типа ДВ, распорные металлические, с волокнистым заполнителем и капроновые.

▲ Гвоздеобразные дюбели ДГ и дюбели ДВ с наружной резьбой Мб, М8 и М10 выпускают длиной 35, 40, 50, 60 и 80 мм. Их стержни имеют диаметр 4,5, 5,5 и 6,8 мм. Гвоздеобразные дюбели предназначены для глухого, а дюбели ДВ — для съемного крепления конструкций и проводок на кирпичных, бетонных, железобетонных и стальных строительных поверхностях. Эти типы дюбелей забивают строительно-монтажным пистолетом (СМП). Крепление мелких электромонтажных изделий и аппаратов рекомендуется осуществлять гвоздеобразными дюб’е-лями типа ДГР (рис. 52, а) диаметром 3,5 мм и длиной 25 и 35 мм. В кирпич и бетон дюбели ДГР забивают молотком с помощью ручной оправки.







Электромонтажные изделия . Электричество дома и на даче

Электромонтажными называются изделия, позволяющие произвести монтаж электропроводки. К ним относят: дюбеля, скобки, полоски и полоски-пряжки, электромонтажные трубки ХВТ из поливинилхлоридного пластиката, гильзы ГАО, колпачки изолирующие из полиэтилена, крюки для подвески светильников, изолятор ТФ-16 (телефонный фарфоровый), фарфоровые втулки, воронки, кабельные концевые наконечники (рис 12).

Рис. 12. Электромонтажные изделия:

а– скобки У641 и У642; б – полоски; в – пряжки; г – полоски-пряжки; з – электромонтажные трубки; е – гильзы ГАО; ж – изолирующие колпачки

Дюбеля незаменимы при монтаже электропроводок. Предназначаются для крепления опорных конструкций, коробок, элементов открытых электропроводок и т. д. и подразделяются на стальные гвоздеобразные ручной забивки типа ДГР, пластмассовые и распорные, с волокнистым наполнителем.

Дюбеля ручной забивки (ДГР) выпускают со стержнем диаметром 3,5 мм, длиной 25, 35 мм, а в последние годы появились дюбеля длиной 100 мм и более. Допустимая нагрузка на дюбеля составляет 100–800 Н (10?80 кгс). В основание дюбеля забивают молотком или при помощи оправки.

Дюбеля типов У656-У678 представляют собой пластмассовую гильзу, в которой установлен болт или винт. Крепление дюбеля в гнезде осуществляется за счет гильзы при вкручивании в нее болта или винта.

Скобки различных марок применяют для крепления плоских проводов и кабелей сечением до 6 мм² при открытой и скрытой прокладке.

К кирпичным или бетонным основаниям скобки прикрепляют дюбель-гвоздями диаметром 3,5 мм с применением оправки.

Полоски и полоски-пряжки применяют для крепления кабелей и проводов к строительным основаниям при открытой прокладке. Под провода подкладывают изоляционные прокладки из электрокартона или аналогичного материала так, чтобы он выступал в обе стороны от полоски.

Электромонтажные трубки ХВТ из поливинилхлоридного пластиката применяют для изоляции проводов и жил кабелей. Внутренний диаметр трубки указывается в обозначении и составляет 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 или 22 мм, толщина стенки – от 0,4 до 1,15 мм.

Гильзы ГАО применяют для соединения однопроволочных жил и проводов и кабелей сечением 2,5?10 мм². Гильзы – это алюминиевые трубки, внутренняя поверхность которых может быть смазана в заводских условиях кварцевазелиновой пастой.

Колпачки изолирующие из полиэтилена предназначены для изоляции мест соединений проводов сечением до 4 мм² в ответвительных коробках электрических сетей. Места соединений, выполненных скруткой, сваркой или опрессовкой в гильзах, смазывают клеем или битумной массой для надежного закрепления на них колпачков и предохранения от коррозии, затем на них надевают изолирующие колпачки.

Крюки для подвески светильников (рис 13) выбирают в зависимости от конструктивного исполнения плит перекрытий.

В железобетонные перекрытия, имеющие пустоты, устанавливают так называемые «ломающиеся» крюки типов У623, У628: коромысло крюка вертикально устанавливают в отверстие, пробитое в плите перекрытия; под действием силы тяжести коромысло поворачивается и занимает в пустоте перекрытия горизонтальное положение, закрепляя крюк.

В деревянные перекрытия вкручивают крюки с резьбой по дереву. В условиях дачного строительства при отсутствии крюков заводского изготовления используют самодельные.

Размеры крюка для подвеса бытовых светильников: внешний диаметр полукольца – 35 мм, расстояние от перекрытия до начала изгиба – 12 мм, диаметр прутка при изготовлении крюка из круглой стали – 6 мм. Полукольцо крюка, изготовленного из прутка диаметром 4 мм, начинает разгибаться при нагрузке 500 Н (50 кг). На такой крюк можно подвешивать светильники массой не более 10 кг.

Рис. 13. Крюки для подвески светильников:

а– типов У623 и У628; б – типов У625 и У629; в – к деревянному перекрытию; г – проволочный

Металлические крюки изолируют, надевая на них поливинилхлоридную трубку. Крюки, вкручиваемые в деревянные перекрытия, изолировать не надо.

Крюк КН-16 (из стали) применяют при устройстве вводов в здание. На штыревом конце крюка имеется девять выступающих ершей или насечек высотой 0,7?1,2 мм, равномерно расположенных по окружности в три ряда и обращенных остриями вниз. При монтаже крюки вворачивают в опору всей нарезной частью плюс 10?15 мм. Отверстия выполняют на глубину 0,75 длины нарезной части.

Изолятор ТФ-16 (телефонный фарфоровый) устанавливают на штырь крюка при помощи полиэтиленового колпачка. При отсутствии колпачков изолятор наворачивают на штыревую часть крюка, на которую по ходу резьбы наматывают ровным слоем паклю. Изолятор наворачивают до конца, а затем отворачивают на пол-оборота для предотвращения раскола изолятора при воздействии ветровых нагрузок.

Фарфоровые втулки разных типоразмеров (ВТК-9, ВТК-11, ВТК-13, ВТК-16, ВТК-18, ВТК-20, ВТК-23, ВТК-30) предназначены для оконцевания изоляционных трубок при выходе из стен и перекрытий, а также для защиты проводов и кабелей от повреждений. Цифры, следующие за буквами в обозначении втулок, указывают внутренний диаметр втулки в мм.

Воронки В-2, В-6, В-10, В-16, В-25, В-35 служат для выполнения вводов с наружной стороны проходов в сырые и особо сырые помещения, а также используются при обходе препятствий открытыми проводами и для вывода проводов наружу при скрытой прокладке. В деревянных стенах втулки и воронки плотно вставляют в отверстия, проделанные буравом.

Кабельные концевые наконечники (рис. 14) предназначены для оконцевания медных многопроволочных жил сечением 1–2,5 мм².

Рис. 14. Наконечник кабельный кольцевой

На жилах концевые наконечники закрепляются обжатием. Изоляционная лента предназначена для изолирования токопроводящих частей. Чаще всего применяют прорезиненную одностороннюю ленту шириной 10, 15 или 20 мм. Основой изоляционной ленты является пропитанная клейким составом хлопчатобумажная ткань.

К электромонтажным изделиям относятся также ответвительные коробки, силовые ящики, квартирные щитки.

Ответвительные коробки (рис. 15) предназначены для ответвления, протяжки и соединения проводов при открытой и скрытой прокладке и представляют собой металлические или пластмассовые корпуса, закрытые или металлическими пластмассовыми крышками. Некоторые коробки имеют утонения, выламываемые на монтаже для ввода проводов, или надрубы.

Для скрытой проводки, выполняемой проводами АППВ и аналогичными, применяют коробки типов У197, У198, У419, У191. Для открытых проводок, выполняемых плоскими проводами и проводом АПРФ, используют коробки У191, У194, У419, а для проводок, выполненных кабелями АВВГ, АНРГ, – коробки КОР-73.

Рис. 15. Ответвительная коробка:

Коробки и закладные кольца для установки выключателей, переключателей и штепсельных розеток при скрытой электропроводке представляют собой металлический или пластмассовый корпус. Закладные кольца замоноличивают в стеновые панели на домостроительных комбинатах, но их можно устанавливать и при монтаже.

Силовые ящики (рис. 16) служат вводными устройствами для защиты электроприемников и распределения электрической энергии, а также для оперативных отключений.

Рис. 16. Силовой ящик:

1 – корпус; 2 – рубильник; 3 – предохранители

В строительстве часто применяют ящики ЯВП2-60 и ЯРВМ-6122. Можно применять и другие ящики аналогичной конструкции, например типа ЯРП11-302 или ЯБПВУ-1м.

Выпускаются ящики для эксплуатации при температуре воздуха от -40 до +45 °C или от -10 до +40 °C.

Ящики монтируют на стене с наружной стороны дома в вертикальном положении, рукоятка рубильника располагается обычно справа. Допускается отклонение ящика от рабочего положения до 5° в любую сторону.

Обычно конструкция ящиков обеспечивает блокировку рубильника с крышкой таким образом, что при включенном рубильнике крышку невозможно открыть, а при открытой крышке рубильник невозможно включить без нарушения блокировки. Ящики допускают ввод и присоединение сверху или снизу бронированных и небронированных кабелей и проводов в трубах с алюминиевыми или медными жилами с резиновой или пластмассовой изоляцией с сечением жил до 50 мм² на фазу при номинальном токе 100 А.

При присоединении построек к электрической сети в цепочку (рис. 17) ящик соединяют следующим образом: к вводным зажимам рубильника присоединяют по два провода. Сечение проводника, присоединяемого от первого ящика к последующему, составляет не более половины сечения проводника, присоединенного к первому ящику со стороны сети.

Рис. 17. Схема присоединения приусадебных построек в цепочку:

1– распределительный ящик; 2 – кабель; 3 – провода к квартирному щитку

У некоторых конструкций ящиков предусмотрено запирание рукоятки рубильника в положении «отключено» висячим замком.

В домах частной постройки и в квартирах используются так называемые квартирные щитки.

Квартирные щитки предназначены для распределения и учета электрической энергии, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

Щитки эксплуатируются при температуре окружающего воздуха от +1 до +40 °C, относительной влажности воздуха до 80 % при температуре 25 °C и при более низких температурах без конденсации влаги в окружающей среде, не содержащей газов, жидкостей и пыли в концентрациях, нарушающих работу щитков. Рабочее положение щитка – вертикальное, с отклонением не более 1°.

На щитках устанавливают автоматические выключатели переднего присоединения типов АЕ 1000, АБ-25, ВАН с номинальным током расцепителей 16 и 25 А или однополюсные резьбовые предохранители, пакетный выключатель, используемый в качестве вводного аппарата, и счетчик.

Некоторые щитки изготовляют с нулевой шиной, имеющей зажимы для присоединения медных или алюминиевых жил сечением, равным сечению фазных проводов. Однополюсные плавкие резьбовые предохранители состоят из основания с крышкой, крепежных деталей и плавких вставок.

Сменные плавкие вставки заводского изготовления представляют собой заполненные песком фарфоровые или стеклянные трубки, на концы которых надеты металлические колпачки, соединенные между собой плавким мостиком (калиброванной проволокой).

Номинальные токи плавких вставок исполнения I – 6 и 10 А; исполнения II – 6, 10, 16, 20, 25, 40 и 60 А.

При прохождении через плавкие вставки тока, превышающего в 1,6–2 раза номинальный (в зависимости от исполнения), они плавятся в течение 1 ч, при прохождении токов КЗ срабатывают сразу же и прерывают электрическую цепь.

При перегорании плавкой вставки ее следует заменить. Для этого плавкие вставки устанавливают в головку предохранителя (рис. 18). Головки исполнения II имеют индикаторы срабатывания.

На фарфоровом основании предохранителя закреплена контактная пластина, один конец которой размещен в контрольной фарфоровой гильзе с отверстием в центре. Диаметр отверстия выполняют таким, что в него входит плавкая вставка только определенного диаметра (диаметр вставки определяется ее номинальным током): чем он больше, тем больше номинальный ток. В предохранителях на 6 А диаметр отверстия равен 7 мм, и в него можно установить плавкую вставку диаметром 6 мм. Установить в такой предохранитель плавкую вставку на номинальный ток 10 А, диаметр которой 8 мм, не удастся, так как при этом замкнуть электрическая цепь не позволит конструктивное исполнение контрольной гильзы, которое предотвращает возможные ошибки при эксплуатации и монтаже.

Контрольные гильзы в предохранителях на номинальный ток 20 и 60 А не устанавливают. Контрольные гильзы и индикаторы срабатывания окрашивают в зависимости от номинального тока плавкой вставки. Так, для 10 А гильза синяя, для 15 и 40 А – зеленая и для 6 и 25 А не окрашивается.

Рис. 18. Размещение плавких вставок в предохранителе:

1 – головка предохранителя; 2 – плавкая вставка; 3 – контактная пластина; 4 – контрольная фарфоровая гильза

Защитными средствами энергосистемы дома служат предохранители и автоматические выключатели.

Резьбовые предохранители серии ПАР-6,3 или ПАР-10 имеют ряд преимуществ перед плавкими предохранителями: они обеспечивают более совершенную защиту, не требуют замены, просты в управлении. Автоматические предохранители имеют термобиметаллические и электромагнитные расцепители, осуществляющие защиту электрических цепей от перегрузок и токов короткого замыкания. При прохождении тока, в 2 раза превышающего номинальный, предохранитель срабатывает в течение 2,5 мин. Электромагнитный элемент имеет отсечку (мгновенное отключение) при 7?10-кратном токе по отношению к номинальному.

Автоматические выключатели (рис. 19) АБ-25 м и АЕ-1000 предназначены для защиты однофазных осветительных сетей от токов перегрузки и короткого замыкания, а также для включения и отключения этих цепей вручную.

Автоматический выключатель АЕ-1031 состоит из основания, крышки, механизма свободного расцепления, расцепителя максимального тока (теплового, электромагнитного или комбинированного) и дугогасительного устройства, представляющего собой камеру с деионной решеткой из стальных пластин. Электромагнитный расцепитель максимального тока срабатывает только при коротком замыкании без выдержки времени. Электромагнитный расцепитель содержит сердечник, якорь и возвратную пружину. При коротком замыкании якорь притягивается к сердечнику и воздействует на отключающий элемент, вызывая быстрое срабатывание (отключение) выключателя. Тепловой расцепитель срабатывает с обратнозависимой от тока выдержкой времени при перегрузках и коротком замыкании.

Автоматический выключатель АБ-25 м имеет тепловой расцепитель, биметаллический термоэлемент которого соединяется последовательно с коммутирующей контактной системой. При возникновении токов короткого замыкания или перегрузке термоэлемент изгибается, освобождая при этом рычаг механизма отключения; выключатель срабатывает, контакты размыкаются. Номинальные токи расцепителей устанавливаются на заводе-изготовителе и в процессе эксплуатации не регулируются. Изменять установки расцепителей нельзя.

При перегрузке или токах короткого замыкания, превышающих установку тока срабатывания, контактная система отключается автоматически, причем вне зависимости от того, будет или не будет удерживаться рукоятка управления вручную. Иными словами, механизм свободного расцепления выключателей обеспечивает мгновенное замыкание или размыкание контактной системы при автоматическом или ручном управлении.

Рис. 19. Выключатель автоматический:

1 – корпус; 2 – указатель срабатывания; 3 – рукоятка управления.

Позиции рукоятки управления: I – включен; II – выключатель отключился автоматически; III – отключение вручную; IV – взвод для автоматическою срабатывания

На автоматическое отключение выключателей указывает рукоятка управления, которая устанавливается в соответствующее положение. Для включения выключателя после срабатывания рукоятку необходимо перевести в положение взвода для автоматического срабатывания, а затем перевести в положение «включен».

Для защиты от перенапряжения (через предохранители и автоматические выключатели) и учета потребляемой электроэнергии используют счетчики. Они бывают одно– и трехфазными.

Устанавливают счетчик в соответствии с требованиями ПУЭ. В месте крепления кожуха счетчика должна быть пломба с клеймом, указывающим срок его проверки.

При установке трехфазных счетчиков давность пломбы должна быть не более 12 месяцев, однофазных – не более 2 лет. Внешний вид счетчиков должен свидетельствовать о правильности его хранения. Крышку колодки для подключения проводов пломбирует служба владельца сетей при допуске счетчика к эксплуатации или при его замене. Ответственность за сохранность и целостность счетчика и пломб на нем несет потребитель. Владелец сетей обеспечивает плановую замену счетчиков, принятых на обслуживание, в сроки, установленные Госстандартом.

При нарушении проводки к счетчику и его повреждении по вине потребителя ремонт, замену и проверку аппарата оплачивает потребитель. Кроме того, энергоснабжающая организация имеет право требовать приобретения нового электросчетчика взамен поврежденного.

Для нормальной работы счетчика нужно соблюдать следующие требования:

? Счетчик нужно расположить в сухом помещении с температурой в зимнее время не ниже 0 °C. Загромождать подход к счетчику нельзя.

? Высота от пола до места подключения проводов к счетчику 0,8–1,7 м.

? Не допускается размещать на счетчике какие-либо предметы. Как правило, место для счетчика выбирают вблизи входной двери на стене, имеющей достаточно жесткую конструкцию.

? Счетчик следует устанавливать на специальном щитке вместе с необходимыми коммутационными и защитными аппаратами.

? Счетчики допускается крепить на деревянных, пластмассовых или металлических щитках, при этом аппараты защиты линий, отходящих от него, можно монтировать отдельно, но не далее 10 м по длине проводки.

Для безопасной установки или замены счетчика нужно предусмотреть возможность отключения питающих проводов. Расстояние от счетчика до отключающего его коммутационного или защитного аппарата не должно превышать 10 м. Обычно этому требованию отвечает вводное устройство, но лучше использовать пакетный выключатель на щитке, общем со счетчиком.

При однофазном ответвлении необходим счетчик однофазного тока на 220 В и номинальную силу тока 5 или 10 А.

Однофазный счетчик предназначен для непосредственного учета потребляемой энергии в однофазных цепях переменного тока частотой 50 Гц и рассчитан на работу при номинальном напряжении 127 или 220 В. Номинальные значения напряжения (127 или 220 В), токов (5, 10 или 20 А), перегрузочная способность, постоянная счетчика указаны на его щитке.

На щитке счетчика указывается также наибольшая допустимая сила тока, которая в 3-3,5 раза больше номинальной, например для счетчика на силу тока 5 А наибольшая допустимая сила тока – 15-17 А, для счетчика на 10 А – 30-34 А.

При трехфазном ответвлении применяют трехфазный счетчик для четырехпроводной сети напряжением 380/220 В на 5 или 10 А. При этом допускается использовать три однофазных счетчика на 220 В. Проводку от вводного устройства к щитку со счетчиком выполняют кабелем или изолированными проводами в металлической трубе без каких-либо сращиваний, паек и других нарушений цельности провода. Сечение жил принимают в зависимости от мощности токоприемников, но не менее 4 мм² для алюминиевых проводов и 2,5 мм² для медных.

Рис. 20. Трехфазный учетно-распределительный щиток:

1– трехполюсный выключатель; 2 – трехфазный счетчик для четырехпроводной сети; 3 – кожух; 4 – приборная панель; 5 – отходящие кабели; 6 – автоматический выключатель трехфазной группы; 7 – планка с зажимами для нулевых проводов; 8 – резьбовые предохранители однофазных групп; 9 – питающий кабель

Если владельцем электрической сети не оговорена предельно допустимая сила тока, то защита во вводном устройстве или на ответвлении должна отключать ток, длительно превышающий 25 А, т. е. номинальный ток плавкой вставки или ток установки автоматического выключателя должен быть 20 или 25 А.

При монтаже электропроводки, подключаемой к счетчику, необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

В зависимости от расположения помещений в доме проводку от вводного устройства к счетчику можно вести как по наружным стенам, так и внутри здания. Проход трубы через стену уплотняют битумом или цементно-алебастровым раствором. Для защиты провода (кабеля) в месте его прохода через стену применяют отрезок металлической или пластмассовой трубы. На концы трубы с наружной стороны надевают воронку, с внутренней – втулку. Защиту от проникновения влаги обеспечивают битумной заливкой.

Учетно-распределительные щитки крепятся к стене или устанавливаются в нише (в каменных постройках). Однофазные щитки выпускают с выключателем и без него, на две и на три отходящие группы, с резьбовыми предохранителями (пробками) и автоматическими выключателями.

Широко распространенные однофазные щитки прежних выпусков с аппаратами защиты в обоих отходящих проводах, применять в электропроводке опасно, а в условиях приусадебного хозяйства недопустимо.

Трехфазные учетно-распределительные щитки (рис. 20) выпускают с выключателями со стороны ввода, а на отходящих линиях могут быть плавкие предохранители либо автоматы.

Дополнительные электромонтажные изделия

Выбор того или иного изделия зависит от вида выполняемых работ.

Розетки и их виды

Розетки бывают самыми разными и по внешнему виду, и по содержанию, и по функциональности. Бывают двойные и одногнездные, встроенные с заземлением и наружные без заземления, розетки с дополнительными функциями и с удлинителем, и т. д. Каждая из них имеет свою маркировку, что упрощает процесс выбора нужной розетки. Например, розетка без заземления маркируется сокращенно — «б/з».

Встроенная розетка имеет колодку и вместе с контактами устанавливается (погружается) прямо в стену. У нее есть защитный корпус, который практически не выступает над плоскостью стены. Такие розетки обычно устанавливаются при скрытой проводке с использованием дополнительных установочных коробок — подрозетников.

Накладная розетка не требует монтирования в стене, поэтому специального отверстия для нее не нужно. Она крепится на стену. Ее внутреннее устройство защищено внешним корпусом со всех сторон. Контакты не остаются открытыми, как у скрытых розеток.
Розетки с заземлением имеют контакты, которые должны соединяться с заземляющим проводом. Их устанавливают на те точки, где обязательно требуется заземление.

Двойные розетки отличаются от одногнездных тем, что имеют для подключения сразу два отверстия для штепсельных вилок. В основании такого прибора всего одна колодка стандартного размера. Такие розетки можно устанавливать в один подрозетник, выдолбив предварительно соответствующее отверстие в стене. Можно устанавливать двойные розетки с накладными колодками при открытой проводке или монтировать несколько одногнездных розеток подряд и накладывать на них сверху рамку, что часто делается при скрытой проводке.

Бывают розетки с дополнительными функциями. Они могут быть любого типа, но в их корпусе или колодке установлены специальные гаджеты. Это подсветка розетки (наиболее распространенный вариант), защитные шторки (для безопасности детей), крышки для гнезд (для защиты от влаги), выталкиватель вилки, устройство защитного отключения и т. д.

Есть розетки проходные, которые не являются последней точкой в одной цепи, поскольку силовой провод, подведенный к устройству, идет от него дальше, к следующей розетке и т. д.

Удлинители — это переносные розетки, оснащенные несколькими гнездами, вилкой и шнуром. Длина шнура может быть различной, даже в бытовом использовании. Существуют и специальные удлинители, предназначенные для различных строительных работ или для работы вне дома, например на дачном участке.

Выпускаются и так называемые колодки, которые служат заготовкой для самостоятельного монтажа удлинителей. В этом случае к колодке крепится шнур (самый обычный ПВС) нужной длины, а к его концу — штепсельная вилка. Колодку, помимо этого, можно использовать и как обычную силовую розетку открытой установки.

Бывают силовые разъемы, но в быту они применяются достаточно редко, разве что при подключении электроплиты. Обычно такие устройства используются при подключении сварочного аппарата или бетономешалки.

Для телефонного аппарата предназначена телефонная розетка, оснащенная специальными разъемами под вилку телефона. В зависимости от требований используются различные телефонные розетки — от простых, которые устанавливаются непосредственно рядом с телефонным аппаратом, до сложных, которые и по виду и по размерам походят на силовую розетку.

Для подключения компьютеров к Интернету есть компьютерные розетки, которые по внешнему виду очень напоминают телефонные, только имеют большего размера кабельный наконечник и большее количество контактных проводов.

Следует отметить, что в разных странах штепсельные разъемы розеток различаются, и для некоторой отечественной техники или электроприборов не подходят западные розетки, и наоборот. В этом случае можно использовать специальные переходники. Необходимо добавить, что все современные евророзетки делаются по немецкому образцу.

Виды выключателей

Выключателей, как и розеток, очень много. И все это разнообразие способно удовлетворить любые запросы и требования. Но в отличие от розетки, которая служит для подключения к электросети, выключатель разрывает эту цепь. Кроме того, выключатель имеет подвижный элемент.

К выключателю подводится один основной провод — фазовый. Есть выключатели с заземляющим контактом, предназначенным для подсоединения провода заземления. Различают выключатели скрытой установки, которые встраивают в стену, и наружной — накладные.

Обычные выключатели имеют одну клавишу или кнопку. Они используется, когда требуется включить или выключить всего один источник света. Но чаще всего для удобства и экономии места устанавливаются выключатели с двумя, тремя клавишами и более. Этот выключатель может включать и выключать сразу несколько источников света (например, в одной люстре включить две лампы или сразу пять). Таким образом очень удобно регулировать освещение в одной комнате и даже управлять освещением сразу нескольких помещений.

Бывает выключатель проходной, который называется также переключателем. Двухклавишный переключатель оснащен шестью контактами. Это очень удобное устройство, которое позволяет из одной комнаты выключать свет сразу в нескольких помещениях.

Выключатели с подсветкой оснащены индикаторной лампочкой, которая загорается, когда отключается свет. Таким образом в темноте всегда можно найти выключатель, когда потребуется включить свет, например среди ночи.

Бывают контрольные устройства, которые по внешнему виду не отличаются от выключателей с подсветкой. Взглянув на выключатель, который установлен вне комнаты, это сразу можно будет понять.

В помещениях с повышенной влажностью или на улице, где много пыли и есть другие внешние негативные воздействия, устанавливаются ударопрочные и пылевлагозащищенные выключатели. В квартире такие выключатели устанавливаются в ванной комнате, а в частном секторе — на улице для освещения приусадебных построек и т. д.

Есть выключатели, регулирующие освещение. Они оснащены таким устройством, которое помогает плавно регулировать свет в помещении. В продаже можно встретить и диммеры, которые управляются с помощью пульта от телевизора. Конечно, такое устройство и стоит в 6-7 раз дороже обычного выключателя, но обеспечивает и комфорт, и удовольствие. Однако диммер имеет существенный недостаток: он создает радиопомехи. А если подключить несколько диммеров последовательно, то они вообще будут вести себя непредсказуемо. Кроме того, такие устройства не работают при наличии в квартире энергосберегающих ламп.

В торшерах, бра и и т. д. светильниках используются кнопочные выключатели, которые также называются линейными. Их монтируют сразу на провод.

Бывают выключатели с таймером, который имеет часовой механизм, способный самостоятельно включать и выключать свет в заданное время.

Иногда в корпус обычного выключателя монтируются различные датчики, которые срабатывают на звук или движение.

Использование дюбеля

Дюбель — это специальное крепление, которое активно применяется в электромонтажных работах: для закрепления опорных конструкций, коробок, некоторых элементов, входящих в систему открытой электропроводки, и др. Различают пластмассовые дюбели, стальные гвоздеобразные крепления ручной забивки, а. также дюбели с волокнистым наполнителем и распорные.

Стальные гвоздеобразные дюбели ручной забивки состоят из стержня диаметром 3,5 мм и длиной 25-35 мм. Сегодня есть и такие дюбели, длина которых достигает 100 мм и больше.

На один дюбель должна приходиться допустимая нагрузка 10-80 кгс. В подготовленное основание дюбель забивается молотком.

Есть дюбели марки «У656-У678». Они представляют собой гильзы, отлитые из пластика. В этом случае в просверленное гнездо сначала вставляется гильза, а потом в нее ввинчивается шуруп. Такое крепление считается более надежным и прочным, оно рассчитано на большую нагрузку.

Скобки и их предназначение

Скобки нужны для крепежа плоских проводов или кабеля к плинтусу, стене и т. д.

Обычно их используют при открытой проводке для фиксирования проводов или кабелей с сечением не больше 6 мм2, при закрытой проводке скобки практически не используются.
При этом следует использовать дополнительную скобку.

Полоски и полоски-пряжки

Полоски и полоски-пряжки предназначены для крепления кабелей. При таком способе под провод обязательно нужно уложить изоляционную прокладку, в качестве которой выступает электрокартон. Эта прокладка должна выступать с каждой стороны провода на 5-7 мм.

Электромонтажные трубки ХВТ

Это еще одна разновидность крепежного материала, который используется для закрепления токоведущих жил кабелей. Внутренний диаметр трубки может быть 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 и 22 мм, его всегда указывают на изделии. Также обозначается толщина стенок, она может быть 0,4-1,15 мм.

Гильзы ГАО, клипсы, муфты и тройники для ПВХ, хомуты, кабель-канал, трубы ПВХ, гофра Гильзы необходимы для соединения между собой однопроволочных жил проводов и кабелей, сечение которых не больше 2,5-10 мм2.

Выглядят гильзы, как трубки. Их делают из алюминия, а внутреннюю поверхность обычно покрывают кварцевазелиновой пастой.

Клипсы предназначены для закрепления на поверхности двух параллельно тянущихся кабелей или проводов.

Кабель-каналы, трубы ПВХ и гофра используются для укладки в них проводов и кабелей при монтаже проводки в квартире. Форма этого вида изоляции и ее размеры должны выбираться в зависимости от типа проводки, от количества проводов и кабелей и размера помещения, для которого они предназначены.

Для скрепления трубок и для разводки используются специальные муфты и тройники.
Хомуты в домашнем монтаже практически не используются. Можно при монтаже на скорую руку, когда нужно временно зафиксировать кабель, скрепить его хомутом-стяжкой и, вбив в стену гвоздь, зацепить за него хомут.

Электромонтажные коробки

Встроенные розетки, выключатели, а также прочая электрическая арматура монтируются в специальные электрические коробки, которые могут быть металлическими или пластиковыми. Все они отличаются друг от друга размерами и формой.

Пластиковые коробки также называются неметаллическими. Обычно их используют, когда и провода, и кабели защищены пластиковой изоляцией. Если же в проводе присутствуют металлические трубы или бронированный кабель, то обязательно нужно использовать и металлические коробки.

Все это относится к распределительным коробкам, о которых уже говорилось ранее, но есть еще установочные коробки. Их называют также подрозетниками. Они изготавливаются из термоустойчивого полипропилена.

Размер установочной коробки должен совпадать с размерами колодок розеток и выключателей. Диаметр стандартной коробки составляет 68-70 мм. Может меняться лишь высота изделия.

Бывают подрозетники для полых перегородок, для установки под гипсокартон. Также выпускаются коробки для монтажа в капитальных стенах, они так и называются — подрозетники под бетон.

Монтаж, крепление и подвес кабеля на тросу.

Автор Alexey На чтение 5 мин. Просмотров 3.1k. Опубликовано 14. 01.2017 Обновлено 22.01.2017

Струнный способ

Самый простой способ провести электрическую сеть в любое близ лежащее здание — это воздушный. Не нужно делать траншеи на участке, подбирать специальный кабель. А иногда другой способ просто не подходит, например, в производственных помещениях, цехах, складах.

Выбрав воздушный способ подключения электрической сети, нужно все сделать правильно чтобы избежать неприятных ситуаций с обрывом линии. Для этого используют монтаж тросовых электропроводок или, если расстояние не велико, а кабель легкий, струнный способ.

Подготовка к монтажу

Весь процесс монтажа кабеля на тросе начинается с выбора сечение провода. Это зависит от суммарной мощности приборов, которые планируется использовать. После этого нужно измерять расстояние между распределительным щитком и автоматом, учитывая все нюансы (повороты, подъемы).

Далее нужно подобрать трос, который сможет выдержать вес прокладываемого кабеля на всем маршруте. Но обязательно его прочность и прочность остальных элементов подвеса должна рассчитываться на трехкратно умноженный вес кабеля, поскольку в условиях сильной непогоды нагрузка увеличивается и возникает возможность обрыва. Для этих целей чаще всего используют стальные оцинкованные тросы диаметр, которых колеблется от 4,5 до 6,7 мм.

Для струнного способа используют стальную оцинкованную проволоку или покрытую лаком горячекатаную, толщиной от 5 мм.

Крепление троса

Хорошо выбрать прочную и надежную основу, но ее еще нужно хорошо закрепить. Установка кабеля с тросом осуществляется с помощью анкерных креплений. Анкера, в свою очередь, закрепляют шпильками или болтами с двух сторон стены. Это делается для того чтобы распределить напряжение по всей стене, а не концентрировать его в одной точке, что поможет предотвратить выпадение крепления из стены

Расстояние между двумя основными анкерами не должно превышать 100 м. Также устанавливают дополнительные анкера через каждые 30- 40 м. Тросовые подвесы должны находиться на расстоянии 70-90 см друг от друга.

С одной стороны, трос крепится специальным петлевым зажимом, с другой стороны, используют винтовую муфту, ручную лебедку или полиспаст. Такие конструкции нужны для того что бы поднять, натянуть трос и придать ему устойчивости и прочности.

При натяжении нужно учитывать, что в зимнее время, под воздействием низких температур, перенапряженный трос может лопнуть. То есть усердствовать не стоит, но и не оставлять сильно провисшим.

Важно! Несущий трос нужно обязательно заземлить, но ни в коем случае не использовать как заземление.

Способы крепления кабеля

Для того что бы прикрепить кабель используют несколько популярных способов:

• тросовые подвесы;
• крепление непосредственно к тросу;
• прокладка провода в лотке, трубе, коробе или другой конструкции, которая крепится к тросу.

Если для монтажа кабеля используют лоток, трубу или короб, то это дополнительно защищает проводку от воздействия внешней среды. Такой способ очень удобен, поскольку ни очень высокая, ни очень низкая температура никак не влияет на провод.

Прокладывание кабеля в гофрированной трубе

Для крепления проводки непосредственно к тросу используют пластиковые хомуты, стальные полоски с пряжками или листы оцинкованного железа. Если принято решение привязать провод пластиком, то перед покупкой нужно уточнить условия, для которых он предназначен. Иначе после одного сезона пластиковые хомуты придется заменить.

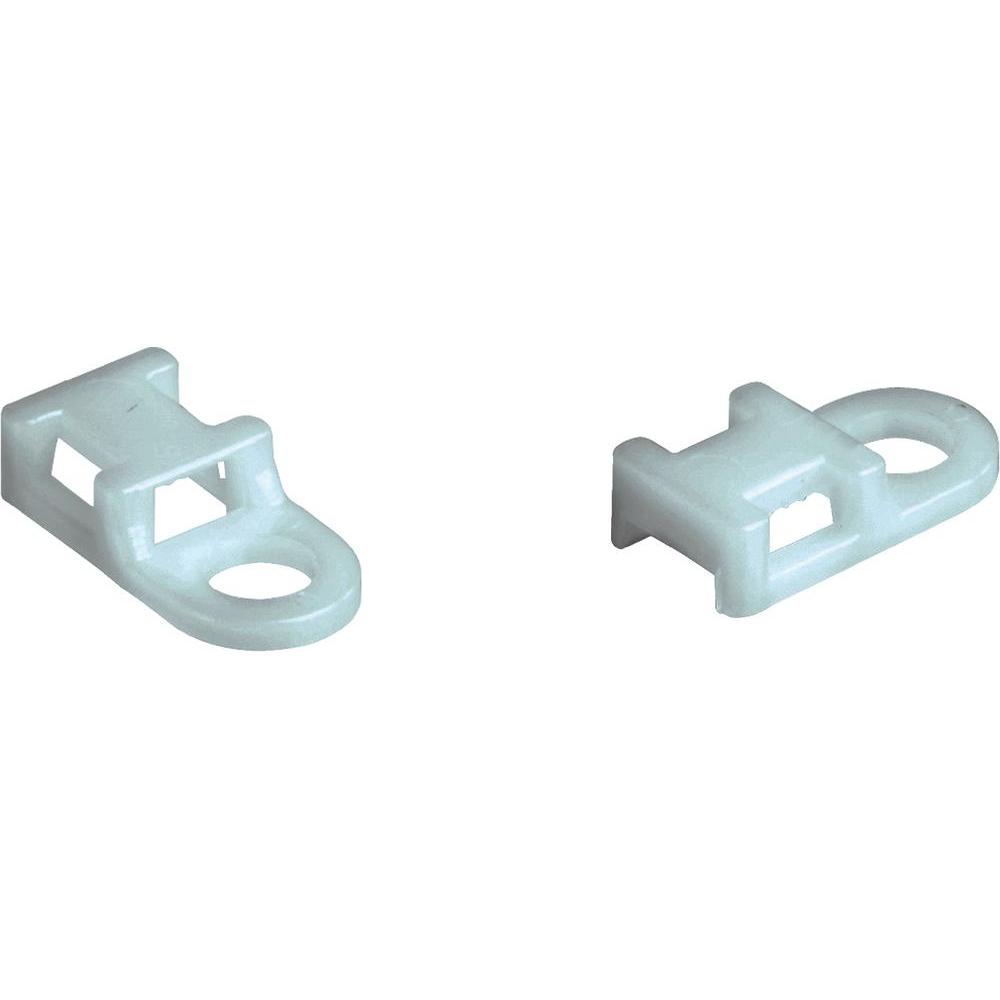

Крепление кабеля и троса к пластиковому хомуту

Если же принято решение в пользу металлических креплений, то тут нужно обратить внимание на то чтобы материал не нарушал целостность изоляции кабеля. Для того чтобы избежать возникновения такой проблемы, во время монтажа под стальные пряжки или железо нужно подложить немного изоляционного материала.

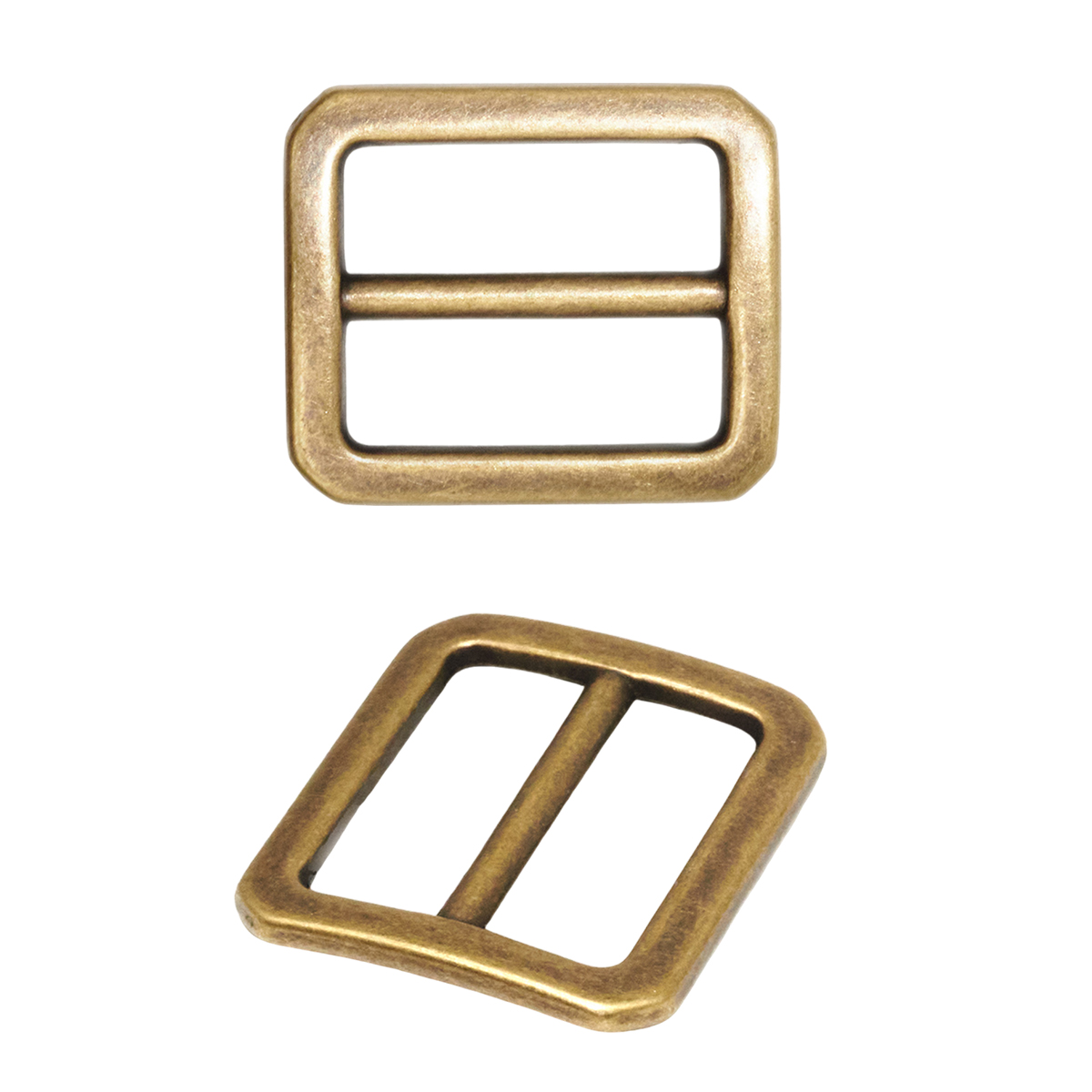

Стальные пряжки

 Как сделать подвес своими руками

Специальный подвес для крепления кабеля к тросу можно купить в строительном магазине, а можно и сделать самостоятельно. Для того чтобы сделать его своими руками необходимо наличие некоторых инструментов и материалов:

• кусачки,
• круглогубцы;
• любой стержень, который будет немного больше по диаметру чем прокладываемый провод;
• мягкая стальная проволока с цинковым покрытием.

И так приступаем к изготовлению подвеса. Для начала нарезаем с помощью кусачек проволоку длинной 25-30 см. Далее захватываем отрезанный кусок проволоки круглогубцами посредине и делаем петлю, диаметр которой будет соответствовать диаметру троса.

Делаем еще несколько поворотов для того чтобы оставить расстояние между тросом и кабелем.

Петля на будущем подвесе

Наматывая свободные концы проволоки на стержень формируем части, которые будут поддерживать кабель. Нужно наматывать сначала один конец потом другой. При этом необходимо делать шаг спирали приблизительно 2 см.

В итоге должен получится такой подвес.

Спиральный скользящий подвес для кабеля

Последующая прокладка кабеля на тросе осуществляется в таком порядке:

•  закрепить трос на одном здании;
•  надеть нужное количество подвесов с расчетом один на каждые 60-80 см;
• продеть кабель в подвесы;
• поднять трос с кабелем и закрепить на другом здании.

Полезный совет

Иногда для воздушного подключения проводки используют канат, но этого делать нельзя. Поскольку канат сделан из тканевых волокон, то его целостность очень быстро нарушается под воздействием внешней среды. Канат может растянуться, перетереться и порваться. Прокладывать провода таким способом опасно для жизни.

Если канат потеряет свою прочность, то провод еще некоторое время может провисеть за счет своих свойств. Но когда оборвется провод, то сразу возникает опасность поражения электрическим током.

Тросовое крепление: Тросовые системы подвеса

Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

тросовое крепление — это… Что такое тросовое крепление?



тросовое крепление

3.1.16 тросовое крепление: Устройство для прикрепления грозозащитных тросов к опоре; если в состав тросового крепления входит один или несколько изоляторов, то оно называется изолированным.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

• трос подвески
• Тросовое папильонирование

Смотреть что такое «тросовое крепление» в других словарях:

• тросовое крепление — канатные оттяжки — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы канатные оттяжки EN cable braces …   Справочник технического переводчика

• крепление — 3. 3 крепление (verbindung): Временное соединение между двумя разными предметами одежды или между защитной одеждой и съемными элементами. Источник …   Словарь-справочник терминов нормативно-технической документации

• крепление тросовое — 3.1.18 крепление тросовое: Устройство для прикрепления грозозащитных тросов к опоре; если в состав тросового крепления входит один или несколько изоляторов, то оно называется изолированным. Источник: СТО 70238424. 29.240.20.003 2011: Воздушные… …   Словарь-справочник терминов нормативно-технической документации

• СТО 70238424.29.240.20.005-2011: Воздушные линии напряжением 1150 кВ. Условия создания. Нормы и требования — Терминология СТО 70238424.29.240.20.005 2011: Воздушные линии напряжением 1150 кВ. Условия создания. Нормы и требования: 3.1.1 аварийный режим работы ВЛ в расчетах механической части: Режим работы ВЛ при оборванных одном или нескольких проводах… …   Словарь-справочник терминов нормативно-технической документации

• тро́совый — ая, ое. прил. к трос. Тросовые концы. || Сделанный из троса. Тросовая лестница. || Производимый при помощи троса. Тросовое крепление. Тросовое рулевое управление …   Малый академический словарь

• СТО 70238424.29.240.20.003-2011: Воздушные линии напряжением 35 — 750 кВ. Условия создания. Нормы и требования — Терминология СТО 70238424.29.240.20.003 2011: Воздушные линии напряжением 35 750 кВ. Условия создания. Нормы и требования: 3.1.1 аварийный режим работы ВЛ в расчетах механической части: Режим работы ВЛ при оборванных одном или нескольких проводах …   Словарь-справочник терминов нормативно-технической документации

• К-1 (самолёт) — У этого термина существуют и другие значения, см. К 1 (значения). К 1 Калинин К 1 …   Википедия

Крепление кабеля к тросу

Проведение электрической части в земле — затратное и хлопотное мероприятие. На участке предварительно прокапывают траншеи, приобретают специальные кабели. Дороговизна и трудоемкость заставляет искать более простые решения. Проще и дешевле обходится воздушное крепление, в особенности струнное, когда осуществляет крепление троса к кабелю. Оно позволяет снизить затраты на материалах, технике, а также привлечении рабочей силы.
Существенным ограничением применения технологии может стать лишь протяженность и большие растения между объектами. Когда строения расположены рядом, лучшим решением является монтаж тросовой электропроводки. На складах, цехах и в других производственных помещениях он просто незаменим. Главное, правильно и надежно закрепить элементы. Иначе это чревато обрывом кабеля и соответствующими негативными последствиями.

Подготовительные работы к тросовому монтажу

Чтобы провести работы качественно, необходимо верно рассчитать сечение кабеля. Этот параметр находится в прямой зависимости от суммарной мощности подключаемых электроприборов. Следующим этапом измеряют расстояние между автоматом и распределительным щитком. Обязательно учитывают все подъемы и повороты. Когда проведены все необходимые расчеты, выбирают трос.
Он должен выдерживать нагрузку, оказываемую прокладываемым кабелем на всей протяженности маршрута. Чтобы исключить вероятность обрыва при наружном монтаже, прочность троса и подвесных элементов высчитывают по трехкратному весу кабеля. Чаще всего берут оцинкованный трос с диаметром от 4,5 и до 6,7 миллиметров. Струнный способ предполагает использование оцинкованной стальной проволоки либо горячекатаную покрытую лаком с толщиной от 0,5 см.

Как правильно закрепить трос?

Основа должна быть прочной и надежной, хорошо закрепленной. Монтаж кабеля с тросом проводят посредством анкерных крепежей. Они фиксируются с двух сторон стены или другой основы с помощью болтов либо шпилек. Это позволяет равномерно распределить нагрузку и исключить возможность выпадения крепежных элементов из стены.
Расстояние между анкерами, которые расположены в непосредственной близости друг от друга, должно быть меньше 100 метров. Чтобы обеспечить большую надежность крепления, каждые 30-40 сантиметров монтируют дополнительные анкера. Между тросовыми подвесами шаг составляет от 70 и до 90 сантиметров.
Конструкцией предусмотрен специальный петлевой зажим и винтовая муфта, ручная лебедка либо полиспаст. Они располагаются на противоположных сторонах. Наличие данных элементов позволяет поднимать и натягивать трос, а также менять его прочность и устойчивость. Его заземляют. Ни в коем случае нельзя использовать его в качестве заземления.

Степень натяжения не должна быть максимальной. Трос не должен провисать. Чересчур усердствовать при натягивании троса тоже нельзя. Перенапряжение, возникающее при воздействие низких температур, может привести к том, что он лопнет.

Как осуществляется крепление кабеля?

Существует несколько способов зафиксировать кабель. Наибольшей популярностью пользуются следующие:

• посредством тросовых подвесов;
• непосредственно к самому тросу;
• предварительной прокладкой в лоток, трубу и другие конструкции, которые затем крепят к тросу.

У каждого способа есть свои особенности. Они обязательно учитываются при выборе.

Особенности способов крепления

Применение конструкции в виде лотка, короба либо трубы позволяет обеспечить дополнительной защиты проводы от пагубного воздействия окружающей среды. Данный способ крепления целесообразно применять там, где на кабель непосредственно влияют как низкие, так и высокие температуры.

Металлические крепления менее универсальны и требуют дополнительных мер предосторожности. Они не должны нарушать изоляцию прокладываемого кабеля. Иными словами, необходимо использовать дополнительные элементы, подкладываемые под стальные и железные пряжки, к примеру, изоляционный материал.

Крепление кабеля непосредственно к тросу осуществляется посредством различных фиксаторов — листов оцинкованного железа, стальных полосок, пластиковых хомутов. Первые два варианта крепежей считаются предпочтительными. Пластиковые элементы подбирают с учетом условий эксплуатации, чтобы они не требовали замены каждый сезон.

Самодельный подвес

Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:

• круглогубцы и кусачки;
• стальная оцинкованная мягкая проволока;
• стержень, чей диаметр должен быть больше прокладываемого кабеля.

Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них.
Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес.
Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.

Можно ли заменить трос канатом?

Нередко некоторые решают использовать не трос, а канат. Делать такую замену нельзя, поскольку он не обладает требуемыми свойствами. Тканевые волокна легко разрушаются под воздействием внешних негативных факторов. Канат легко растягивается, перетирается и даже рвется. Потеря прочности чревата провисанием. Если провод оборвется, это создаст опасную ситуацию, когда электрический ток может убить находящегося рядом человека.

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  Пример самодельного крепежа для кабеля

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  Как можно закрепить провод полоской из жести

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

  Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера  типа клипсы.
• Сделать самодельный крепеж.

  Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она

Инструкции по тарзанке на дачу

Дорогие друзья,  добро пожаловать  в мир канатных дорог! Наверняка, вы уже посмотрели видео на нашей главной странице и поняли, как эта штука популярна в других странах. В Рунете, к сожалению, мы таких видеороликов не нашли. Давайте вместе исправлять ситуацию!

В настоящей инструкции подробно описаны правила расчета и устройства канатной дороги . Внимательно прочитайте инструкцию, прежде чем приступать к монтажу. Любая канатная дорога является аттракционом повышенной опасности.  Несоблюдение данной инструкции и техники безопасности в процессе устройства и эксплуатации канатной дороги может привести к серьезным  травмам. Поэтому просим Вас ответственно подойти к вопросу строительства кантатной дороги.

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ:

Установка и использование канатных дорог (троллеев, zipline), тормозных систем для них, роликов, альпинистского снаряжения и других сопутствующих им приспособлений и систем является потенциально опасным по своей природе.
Приобретая, устанавливая или используя оборудование и комплектующие  Покупатель обязуется:

1. Пройти обучение и инструктаж по его установке и безопасной эксплуатации в профессиональной организации по месту жительства.
2. Обеспечить надлежащий надзор, контроль и инструктаж (включая правила использования соответствующего страховочного оборудования) для себя и остальных пользователей приобретенного оборудования.
3. Обеспечить надежное крепление, проверку на повреждение и износ всего оборудования и,
4. Берет на себя все риски и несет полную ответственность за любой ущерб, травмы и телесные повреждения (включая смерть), которые могут произойти в результате его использования.

Информация, представленная компанией Тросик&Ролик на сайте www.tros-rol.com, по телефону, электронной почте или другим способом не должна расцениваться как профессиональная инструкция или совет. Пожалуйста, обращайтесь с вопросами по установке и использованию приобретенного оборудования и комплектующих в профессиональные организации в вашем регионе.

В начале проектирования канатной дороги необходимо ответить  на несколько ключевых вопросов:

• Какую длину канатной дороги выбрать?

• К чему лучше  крепить канат?

• Каким должен быть уклон участка в месте устройства канатной дороги?

• Какая высота крепления каната в месте старта и финиша?

Конечно, длина канатной дороги определяется размерами Вашего участка.  Однако, практика показывает, что для детей 5-10 лет оптимальная длина канатной дороги будет  25-30 метров. При такой длине легче обеспечить хорошее натяжение каната и безопасную высоту полета. Измерьте расстояние  между стартовой площадкой и финишем, прибавьте 2-3 % длины на провисание  каната. Необходимо учесть также запас 1,5 – 2 м с каждой стороны для крепления к опоре (требуется обернуть опору минимум два раза для обеспечения надежного  крепления).

Деревья являются в большинстве случаев лучшим вариантом для крепления каната. Это должны быть крепкие и здоровые деревья,  диаметром не менее 25 см  + 2,5 см на каждые  30 метров каната. Для  деревьев меньшего диаметра необходимо предусмотреть растяжки  для  компенсации прилагаемой нагрузки. Обратите внимание на наклон ствола – он должен быть в сторону, противоположную натяжению (см рис №1). Сухие и слабые деревья нельзя использовать для устройства канатной дороги.

В качестве опоры можно использовать металлические или деревянные столбы, которые должны быть вкопаны в землю на глубину не менее 1 метра и иметь надежные растяжки (см. рис №2).

Рис №1

Рис №2

В месте крепления растяжек к столбу необходимо предусмотреть  стопорные скобы, препятствующие соскальзыванию троса. В качестве растяжек мы рекомендуем металлический трос диаметром не менее 4 мм, закрепленный тремя (лучше четырьмя) зажимами из нержавеющей стали. Для защиты деревянного столба от повреждения металлическим тросом используйте обычный садовый полипропиленовый армированный шланг (Рис №3)

Рис №5

Принципиально по вариантам приземления канатные дороги можно разделить на двa вида – с центральным (рис №6) и  конечным приземлением (рис №7). В первом случае мы имеем более безопасный вариант дороги, так как независимо от веса и полученного ускорения на старте, райдер будет естественным образом притормаживать к конечной точке маршрута, а затем просто скатится к центру дороги, где ему помогут сойти друзья.

Для спуска на  землю можно использовать обычную стремянку или приставную площадку. Будьте внимательны и осмотрительны, на пути летящего райдера не должно быть никаких препятствий, всегда убирайте стремянку (или приставную площадку) сразу после высадки.

Вариант с конечным приземлением характерен большим ускорением и требует применения специальных тормозящих механизмов на финише (пружины). По нашему опыту этот вариант является более предпочтительным, так как максимально использует длину каната. На финише райдер будет остановлен мягкими пружинами, которые его могут даже немного раскачать. Для многих этот момент является самым ярким и привлекательным.

Рис №6 Канатная дорога с центральным приземлением

Рис №7 Канатная дорога с конечным приземлением

Для канатной дороги с конечным приземлением оптимальный угол натяжения троса составляет 5-10 градусов.

Пожалуйста, не превышайте это значение. Это опасно и может привести к травмам!

Расчет угла натяжения троса необходимо вести по формуле:

                                                Перепад высот между точками крепления троса

Угол наклона = arcsin ( —————————————————————————————–)

                                            Длина троса между опорами в ненагруженном состоянии

Чем длиннее канатная дорога, тем выше необходимо крепить канат. При хорошем натяжении каната, его провисание составляет 5% от его длины. Таким образом, высота крепления каната определяется высотой полета райдера в самой нижней точке и расчетным провисанием каната. Для каната длиной 30 метров расчётное провисание  составляет 1,5 метра. При высоте полета 2 метра общая высота крепления каната получается 3,5 метра (Рис №8).

Рис №8 Расчет высоты крепления каната

СТАТИЧЕСКАЯ ВЕРЕВКА

Канат из статической веревки, учитывая большее провисание по сравнению со стальным тросом, обычно применяется для небольших участков. Крепление к опорам осуществляется с помощью узлов. В мире существует около 700 видов узлов, каждый из которых обладает своими характеристиками. Их описание доступно в специальной литературе на эту тему.  В нашем случае мы рекомендуем использовать штыковой узел с обносом (Рис №9) Это очень надежный узел – легко вяжется, никогда не затягивается, способен работать под большими нагрузками. Если правильно формировать обнос ствола, можно добиться дополнительного натяжения каната.

Рис №9 Узел “Штык с обносом”

Натяжение каната осуществляется с помощью специального приспособления, состоящего из металлической втулки и шпильки с резьбой (Рис № 10). Один конец шпильки закрепляется цепью к стволу дерева, а другой вставляется в центральное отверстие втулки натяжителя и фиксируется гайкой.

Прежде чем собирать конструкцию натяжителя, необходимо завязать схватывающий узел Прусика, таким образом, чтобы тросики натяжителя имели одинаковую длину (Рис №11)  . Узел Прусика обладает уникальными свойствами, позволяющими  без нагрузки перемещать его по канату в любом направлении. Под нагрузкой узел затягивается и позволяет натянуть канат.

Сместите узел Прусика  по канату  в сторону старта, обеспечив тем самым максимальное начальное натяжение канатной дороги. После этого вставьте втулку в шпильку и зафиксируйте её гайкой. Далее натяжение каната производится простым закручиванием гайки по шпильке с применением специального ключа с  трещоткой. Шпилька натяжителя должна быть обработана автомобильной смазкой типа Литол.

Рис №10 Натяжитель каната

Рис №11 Узел Прусика с втулкой натяжителя

Когда канат будет должным образом натянут, требуется привязать его свободный конец к стволу дерева или финишному столбу. Для этого используйте все тот же узел “Штык с обносом” (Рис №9).  После того, как канат привязан к финишной точке, снимите натяжитель в порядке, обратном установке.

Для канатных дорог необходимо использовать стальной оцинкованный трос (канат) конструкции 6х19+1х19 в соответствии с ГОСТ 2172-80 – Авиационный канат (Рис №12). Этот канат устойчиво работает в условиях сильного истирания благодаря наличию в верхнем слое проволок увеличенного диаметра. Применение канатов с меньшим количеством прядей и проволок не рекомендуется из соображений безопасности.

Рис №15 Тормозной механизм

1- стальные шайбы

2 – пружины

3 – ПВХ удлинитель

4  – статический канат (или стальной трос)

Рис №3

Если Вы используете болт с кольцом для крепления растяжек к столбу, то всегда пропускайте через петлю дублирующий стальной трос с карабином для страховки, на случай некачественных элементов конструкции.

В качестве анкера можно использовать соседнее дерево или вкопанную на глубину не менее 1,5  металлическую конструкцию. Бюджетный вариант – вкопанный колесный диск с закрепленным к нему тросом (рис 4).

Рис №4 Варианты устройства анкера

Естественный уклон на месте устройства канатной дороги позволит компенсировать провисание каната и создать необходимое для движения гравитационное ускорение. Если участок не имеет никакого уклона – это не беда, точку старта  в этом случае необходимо поднять – оборудовав специальную стартовую площадку или использовать обычную приставную лестницу с широкими ступенями (см  рис №5).

После завершения всех работ по натяжению каната и тормозной системы можно приступать к установке блок-ролика и диска с подвесной системой (см Рис №17).

Технология монтажа тросовых электропроводок



Цепь работы:

1.Ознакомиться с устройством электропро­водок, выполняемых проводами, монтируемыми на тросе [7, 9, 12, 22, 23].

2.Научиться оформлять заказы и технические документы на тро­совые проводки.

3.Получить практические навыки выполнения одного из способов монтажа тросовых проводок.



Порядок выполнения работы.

1. Изучить типовой проект [9], об­разцы материалов и инструмента для монтажа тросовых электропро­водок.

2.Проверить исправность светильников и ламп на стендах. Про­верить пускорегулирукнцую аппаратуру (ПРА) для газоразрядных светильников.

3.Собрать тросовую проводку, присоединить светильники, занулить трос, измерить сопротивление изоляции проводов и проверить непрерывность цепи зануления.

4.Под руководством преподавателя подключить тросовые проводки к сети и проверить на световой эффект.



Содержание работы и методика ее выполнения.

Тросовыми назы­вают электропроводки, у которых провода или кабели укреплены на натянутом несущем стальном тросе.

В сельском хозяйстве тросовые электропроводки применяют в производственных помещениях всех типов, в животноводческих и хозяйственных постройках и в наружных установках как для освети­тельных, так и для силовых сетей.

Проводки на собственном несущем тросе (рис.1, а) выполняют специальными тросовыми проводами марок АРТ, АВТ-1; АВТС-1 и другими, содержащими в своей конструкции много­проволочный трос, вокруг которого навиты 2. ..4 изолированных про­водника. Для отыскания одноименных жил в процессе монтажа на изоляции проводов имеется отличительная маркировка в виде поло­сок.

Проводки с креплением проводов и кабелей непосредственно к натянутому тросу или прово­локе (рис. 1,б) выполняют незащищенными проводами марок АПВ, АПРВ, ПВ и другими, а также кабелями — АВРГ, АВВГ, ВРГ и др. Разновидность таких проводок — струнные электропроводки (рис. 1,в). Струну изготавливают из стальной проволоки диаметром 2.„4 мм. Ее закрепляют вплотную к строительным основаниям, например, прива­риванием к закладным деталям или пристреливанием.

Рис.1.Виды проводок:

а — тросовая; б — кабельная; 1 — анкерное крепление; 2 — натяжная муфта; 3 — тросовый зажим; 4 — ответвительная коробка; 5 — струнная подвеска; 6 — светильник; 7 — провод АРТ; 8 — трос; 9 — несущий трос; 10 — кабель; И — крепление кабеля к тросу; в — струнная: 1 — струна; 2 — провод.



Струнные проводки применяют для монтажа проводов по железо­бетонным стенам, балкам и другим конструкциям, где крепление про­водок другими способами затруднено.

Методы заготовки тросовых проводок. При больших объемах работ по монтажу тросовых проводок организуют их централизованное изготовление на технологических линиях.Для изготовления тросовых проводок составляют замерочные эскизы, где указывают: марку, площадь сечения и число жил проводов или кабелей; общую длину и размеры отдельных участков проводок; марку и диаметр несущего троса; способы закрепления проводов к тросу; типы концевых анкерных креплений, промежуточных подве­сов и другие сведения (рис. 2).

В условиях электромонтажного участка заготовку тросовых про­водок организуют в мастерской, оснащенной инструментом и приспо­соблениями для работы.

Отрезок или часть несущего троса приспособлениями натягивают между противоположными стенами на высоте 1,2. .. 1,5 м. На верстаке при помощи механизмов для резки, зачистки и оконцевания проводов и тросов по замерочному эскизу нарезают отрезки проводов и кабелей. Предварительно подготовленные провода и материалы укладывают на передвижной монтажный столик, расположенный под тросом. Электро­монтер, перемещаясь со столиком вдоль троса, собирает проводку в соответствии с эскизом. По мере готовности проводку наматывают на барабан и в таком виде доставляют на объект.

В специализированных электромонтажных организациях создают технологические линии для поточной заготовки проводок, оснащенные более производительными механизмами.

Технология монтажа проводок. Монтаж тросовых проводок выполняют в две стадии.

На первой стадии по фактическим замерам на объекте составляют замерочные эскизы и выдают задания на заготовку проводок. В зави­симости от условий и сложности монтажа проводки выполняют пол­ностью с установкой ответвительных коробок и светильников (без стекла) или секциями со светильниками или без них.







Рис.2. Пример составления замерочного эскиза осветительной тросовой электропроводки.

В качестве несущего троса рекомендуют использовать многопро­волочные оцинкованные тросы диаметром З…6,5 мм. Допускается использовать оцинкованную проволоку, а также горячекатаную прово­локу (катанку) диаметром 5…8 мм, опрессованную слоем поливинил- хлорида или защищенную другим антикоррозийным покрытием. Ма­териал и диаметр несущего троса выбирают в соответствии с проек­том.

Концевое крепление троса к строительным основаниям называют анкерным, оно воспринимает усилие натяжения троса. Анкерные креп­ления различают по конструкции: болтовой анкер с крюком; анкеры для крепления дюбелями или привариванием; анкер для крепления к металлическим фермам и др. Конструкцию анкера выбирают в за­висимости от строительного основания.

Соединение несущего троса с анкером выполняют через натяж­ную муфту, которая предназначена для натяжения и регулирования стрелы провеса троса. В качестве натяжной муфты можно использо­вать болтовой анкер с удлиненной резьбой.

Трос закрепляют на крюке муфты или анкера болтовым зажимом при помощи коуша, а проволоку — стальной обоймой или закручи­ванием. На конец троса или проволоки устанавливают заземляющий наконечник для присоединения нулевого защитного проводника (рис. 3).

Крепление проводов и кабелей к тросу выполняют стальными полосками с пряжками или пластмассовыми перфорированными лен­тами (рис. 4). Расстояние между креплениями не более 500 мм. Кабели

Рис.3. Технология крепления анкеров и тросов:

1 — шпилька; 2 — анкер К300; 3 — натяжная муфта К-679; 4 — коуш; 5 — тросо­вый зажим; б- конец троса для зануления; 7-трос; 8-проволока; 9-обойма; 10 — наконечник для зануления.





Рис.4. Технология крепления проводов и коробок к тросу:

1 — трос; 2 — монтажная полоса; 3 — ответвительная коробка; 4 — пряжка; 5 — провода; 6— тросодержатель; 7 — пластмассовая лента; 8— кнопка.

и провода на тросе и в местах перехода их с троса на конструкции зданий должны быть разгружены от механических усилий.

Ответвительные коробки для присоединения светильников к про­водам и кабелям крепят к монтажной полосе или к пластине, которые подвешивают на трос. Можно крепить коробки при помощи скоб не­посредственно к тросу. Для ответвления от тросовых проводов уста­навливают специальные тросовые коробки типа У-245. Ответвление проводов в коробке выполняют только ответвительными сжимами без разрезания провода. Светильники подвешивают к пластинам или коробкам на подвесах. Подвешивать светильники на проводах не допускается.

На второй стадии монтажа заготовленные в мастерских секции проводок доставляют на объект, раскатывают на полу вдоль линии расположения светильников и временно подвешивают на подставках высотой 1,2…1,5 м для осмотра проводки, выпрямления проводов и подключения светильников. Подготовленную проводку поднимают и одним концом крепят к анкерной конструкции, натягивают вручную или полиспастом и крепят другой конец к противоположному анкеру.

В сетях с глухозаземленной нейтралью несущий трос зануляют в двух точках на концах линий — соединением троса и нулевого про­вода гибкой перемычкой.

Окончательно полиспастом или лебедкой натягивают трос. Стрелу провеса троса контролируют динамометром или прямым замером (визированием) так, чтобы она была в пределах от /40 до /₆д длины пролета (для пролетов 6 м рекомендуют стрелу 100..Л 50 мм, а для пролетов 12 м — 200…250 мм). Стрелу провеса регулируют натяжными муфтами.

По завершении монтажа до установки ламп в светильники измеряют сопротивление изоляции электропроводки (норма 0,5 МОм). Затем элементы светильников испытывают на стендах (рис. 5, а, б). После установки ламп и защитных стекол электропроводки опробывают под напряжением на световой эффект.



Содержание отчета:

1. В соответствии с вариантом задания (табл. 1) составить замерочный эскиз, принципиальную схему на тросовую про­водку (см. рис. 1, 2) и технические требования на монтаж [9, 12].

2.Составить заявку на материалы и инструмент для монтажа про­водки по варианту задания.

3.Записать результаты испытания сопротивления изоляции про­водок и светильников.

4.Записать результаты испытания пускорегулирующей аппаратуры (ПРА) для газоразрядных светильников.

5. Нарисовать монтажные схемы для проверки люминесцентных ламп, ПРА, ламп накаливания и стартеров.





Рис.5.Электрические схемы стендов:

а — для проверки люминесцентных ламп и пускорегулирующей аппаратуры (ПРА): EL — люминесцентная лампа; HL — лампа накаливания; SB — кнопка; б — для проверки ламп накаливания и стартеров: SA— стартер; HL — лампа накали­вания.



Таблица 1

Порядковый номер студента в бригаде	Способ выполне- ния проводки	Марка и площадь сечения проводки (кабеля)	Длина проводки, м и число групп светильников	Число светиль- ников линии, шт.	Номер листа (ТП 4.407-36/70).
	Кабель на тросе	Кабель АНРГ ( 3*25мм2)	80 (2гр.)		16.10 16.21
	Тросовый провод	Провод АВТС (3*4 мм2)	64(2гр.)		16.20 16.21
	Провода на тросе	Провод АПВ (6мм2)	50( 2гр.)		16.10 16.21
	Провода на к	Провод АПР (4мм2)	70(2гр.)		16.30 16.31

Контрольные вопросы и задания.

1. Перечислите способы выполнения тросовых электропроводок.

2. Каков порядок составления замерочного эскиза проводок и сведений, содержащихся в нем?

3. Расскажите последо­вательность сборки тросовой проводки в мастерских.

4. Назовите требования, предъявляемые к стреле провеса и занулению несущего троса.

5. Как измеряют сопротивление изоляции тросовых электропроводок?

Задание №13.

Читайте также:



Самый выгодный набор для крепления кабеля — Отличные предложения на набор для крепления кабеля от мировых продавцов наборов для крепления кабеля

Отличные новости !!! Вы попали в нужное место для набора для крепления кабеля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот комплект для верхнего крепления кабеля вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели комплект для крепления кабеля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в наборе для крепления кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cable mount set по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на

cable mount — интернет-магазины и отзывы на cable mount на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для крепления кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это верхнее крепление для кабеля станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели крепление для кабеля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в креплении кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кабельное крепление по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее регулируемое крепление для кабеля — отличные предложения на регулируемое крепление для кабеля от мировых продавцов регулируемого крепления для кабеля

Отличные новости !!! Вы находитесь в нужном месте для регулируемого крепления кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это верхнее регулируемое крепление для кабеля станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулируемое крепление для кабеля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регулируемом креплении кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулируемое крепление для кабеля по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Крепеж для провода. Крепление и крепеж для кабеля в фото

Крепление и крепеж для кабеля в фото

Крепление и крепеж для кабеля в фотографиях.

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

Вам также может понравиться

Обзор Крепление и крепеж для кабеля .

stroitelstvo21.ru

Крепеж для провода

САЙТ 1 — http://www.durnev.pro САЙТ 2 — http://www.el161.ru E-mail — [email protected].ru ПОДПИСЫВАЙТЕСЬ: Instagram …

Крепеж под стяжку — http://ali.ski/BG9Mru Крепеж для проводов — http://ali.ski/Du7Df3 Набор крепежа — http://ali.ski/JiBE5L Музыка: Kevin…

Использование дюбель-хомута для крепления проводки. Domomatica – канал о электрике и домашней автоматике. Вы…

Самый лучший и быстрый способ закрепления кабеля в штробе. The best and fastest way to secure the cable in the grooves. Сайт: http://www.electr…

Показываю альтернативный метод крепления проводов к деревянным конструкциям. Данный метод отличается…

Наш сайт: http://master-tok.net.ua В этом ролике речь идет о способах монтажа проводов.

На какой крепеж подвесить турник, боксерскую грушу или детскую качельку? Какое выбрать крепление для бетон…

http://www.wave.ua Национальный лидер Украины в производстве пластикового крепежа и крупнейшее предприятие СНГ…

В определенных ситуациях незаменимая вещь. Не дорогое и надежное крепление.

Электрооборудование можно приобрести здесь http://www.abb.ru/ProductGuide/ Электрическую проводку в квартире или доме…

Электрика в квартире 90 кв.м На данном объекте решили попробовать систему крепления от SPIT. Это держатели…

Моя партнерская программа VSP Group. Подключайся! https://youpartnerwsp.com/ru/join?64756.

Альтернативное крепление ГОФРЫ для провода. Как временно закрепить провод на потолке? Исползую подручное!!!…

Крепежи хорошие качественные,как раз мне для автомобиля,а то весят провода .Когда заказывал,читал отзывы…

Чем крепить кабельную продукцию. Кабельный завод Энергопром, г. Днепропетровск http://energoprom.net.ua/ru/news/?nid=217.

Купить Крепеж Ёлочка: Круглый провод: http://rsgroup.com.ua/g9142008-krepezhi-yolochka-pod Плоский кабель: …

Дешево, просто и удобно! Приобрести такие штуки можно здесь: ✒ https://click.alibaba.com/rd/078kdvle Автор видеозаставки…

Провода крепяться на дюбель хомуты. Кабеля складываются по 3 один на другой и стягиваются хомутом.

Купить оплётку 12 мм 5 метров — http://ali.pub/7te21 Купить оплётку 15 мм 10 метров — http://ali.pub/avlxy Купить оплётку 6 мм 10 метр…

Просто о сложном: монтаж провода СИП к дому. Ставьте «лайк» и подписывайтесь на канал! Видео «Как правильно…

http://www.wave.ua/ хомуты для труб,купить хомуты,хомуты для крепления,монтаж провода,крепление для кабеля,креплен…

Любая электрика от Петровича и провода тоже — https://goo.gl/Trx4vA Как крепить провода к потолку! В этом выпуске Вы…

https://gadgetpostal.ru — интернет магазин гаджетов ♥ https://tvremonter.ru — интернет магазин радио деталей ♥ https://svobodasporta.ru…

Какой крепеж если всего использовать, если стена из газобетона или, как его еще называют, пеноблока.

Особенности нанесения и составление легенды.

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Для закреплении…

Показываем как уложить и закрепить гофру с проводом в штробе. Укладка и крепление провода с помощью дюбель-…

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Для закрепления…

Вам надоели провода, висящие пучками в салоне автомобиля? Вас раздражают раскиданные по полу кабели для…

Интернет магазин 477722.ru.

Укладка кабеля,провода в штробе с помощью дюбель хомутов ********************************************************************** Заработок…

Универсальный крепеж NPAW от компании Festo с застежкой типа «липучка» для фиксации кабелей, трубок, шлангов…

Все виды электромонтажных работ в городе Дмитров и области. Блог Сергея Комарова http://moymontazh.ru Мы осуществляе…

www.sectorenergo.ru www.energoinstrument.com.

Крепление (фиксация) кабеля в штробе. Как закрепить провод. Прокладка. для того чтобы закрепить кабель в…

Когда нужно спрятать что-то в офисе, комнате, коридоре или на кухне — нам приходит на помощь пластиковый…

самые простые крепления проводов из кабель-канала и двухстороннего скотча.

Как выбрать кабель СИП. Что такое СИП? CИП – Самонесущий Изолированный Провод. Раньше для воздушных ЛЭП…

Укладка кабеля,провода. Укладка кабеля в штробе. Краснодар http://www.youtube.com/watch?v=5pvz4Ughtp0 Наш канал: http://www.youtube.com/user…

minecraft para savaslar? minecraft 1.8.8 hunger games metin2 para kodu z?nar sozdar evina d?lem?n anlad?m anlad?m bitsin anlad?m benim degilsin maher zain ramazan metin ?s?k sen benim gercegimsin stardoll calma hilesi minecraft pe hexxit mod indir hamur abla yumurta

debojj.net

Монтаж, крепление и подвес кабеля на тросу.

Струнный способ

Самый простой способ провести электрическую сеть в любое близ лежащее здание — это воздушный. Не нужно делать траншеи на участке, подбирать специальный кабель. А иногда другой способ просто не подходит, например, в производственных помещениях, цехах, складах.

Выбрав воздушный способ подключения электрической сети, нужно все сделать правильно чтобы избежать неприятных ситуаций с обрывом линии. Для этого используют монтаж тросовых электропроводок или, если расстояние не велико, а кабель легкий, струнный способ.

Подготовка к монтажу

Весь процесс монтажа кабеля на тросе начинается с выбора сечение провода. Это зависит от суммарной мощности приборов, которые планируется использовать. После этого нужно измерять расстояние между распределительным щитком и автоматом, учитывая все нюансы (повороты, подъемы).

Далее нужно подобрать трос, который сможет выдержать вес прокладываемого кабеля на всем маршруте. Но обязательно его прочность и прочность остальных элементов подвеса должна рассчитываться на трехкратно умноженный вес кабеля, поскольку в условиях сильной непогоды нагрузка увеличивается и возникает возможность обрыва. Для этих целей чаще всего используют стальные оцинкованные тросы диаметр, которых колеблется от 4,5 до 6,7 мм.

Для струнного способа используют стальную оцинкованную проволоку или покрытую лаком горячекатаную, толщиной от 5 мм.

Крепление троса

Хорошо выбрать прочную и надежную основу, но ее еще нужно хорошо закрепить. Установка кабеля с тросом осуществляется с помощью анкерных креплений. Анкера, в свою очередь, закрепляют шпильками или болтами с двух сторон стены. Это делается для того чтобы распределить напряжение по всей стене, а не концентрировать его в одной точке, что поможет предотвратить выпадение крепления из стены

Расстояние между двумя основными анкерами не должно превышать 100 м. Также устанавливают дополнительные анкера через каждые 30- 40 м. Тросовые подвесы должны находиться на расстоянии 70-90 см друг от друга.

С одной стороны, трос крепится специальным петлевым зажимом, с другой стороны, используют винтовую муфту, ручную лебедку или полиспаст. Такие конструкции нужны для того что бы поднять, натянуть трос и придать ему устойчивости и прочности.

При натяжении нужно учитывать, что в зимнее время, под воздействием низких температур, перенапряженный трос может лопнуть. То есть усердствовать не стоит, но и не оставлять сильно провисшим.

Важно! Несущий трос нужно обязательно заземлить, но ни в коем случае не использовать как заземление.

Способы крепления кабеля

Для того что бы прикрепить кабель используют несколько популярных способов:

• тросовые подвесы;
• крепление непосредственно к тросу;
• прокладка провода в лотке, трубе, коробе или другой конструкции, которая крепится к тросу.

Если для монтажа кабеля используют лоток, трубу или короб, то это дополнительно защищает проводку от воздействия внешней среды. Такой способ очень удобен, поскольку ни очень высокая, ни очень низкая температура никак не влияет на провод.

Прокладывание кабеля в гофрированной трубе

Для крепления проводки непосредственно к тросу используют пластиковые хомуты, стальные полоски с пряжками или листы оцинкованного железа. Если принято решение привязать провод пластиком, то перед покупкой нужно уточнить условия, для которых он предназначен. Иначе после одного сезона пластиковые хомуты придется заменить.

Крепление кабеля и троса к пластиковому хомуту

Если же принято решение в пользу металлических креплений, то тут нужно обратить внимание на то чтобы материал не нарушал целостность изоляции кабеля. Для того чтобы избежать возникновения такой проблемы, во время монтажа под стальные пряжки или железо нужно подложить немного изоляционного материала.

Стальные пряжки

 Как сделать подвес своими руками

Специальный подвес для крепления кабеля к тросу можно купить в строительном магазине, а можно и сделать самостоятельно. Для того чтобы сделать его своими руками необходимо наличие некоторых инструментов и материалов:

• кусачки,
• круглогубцы;
• любой стержень, который будет немного больше по диаметру чем прокладываемый провод;
• мягкая стальная проволока с цинковым покрытием.

И так приступаем к изготовлению подвеса. Для начала нарезаем с помощью кусачек проволоку длинной 25-30 см. Далее захватываем отрезанный кусок проволоки круглогубцами посредине и делаем петлю, диаметр которой будет соответствовать диаметру троса.

Делаем еще несколько поворотов для того чтобы оставить расстояние между тросом и кабелем.

Петля на будущем подвесе

Наматывая свободные концы проволоки на стержень формируем части, которые будут поддерживать кабель. Нужно наматывать сначала один конец потом другой. При этом необходимо делать шаг спирали приблизительно 2 см.

В итоге должен получится такой подвес.

Спиральный скользящий подвес для кабеля

Последующая прокладка кабеля на тросе осуществляется в таком порядке:

•  закрепить трос на одном здании;
•  надеть нужное количество подвесов с расчетом один на каждые 60-80 см;
• продеть кабель в подвесы;
• поднять трос с кабелем и закрепить на другом здании.

Полезный совет

Иногда для воздушного подключения проводки используют канат, но этого делать нельзя. Поскольку канат сделан из тканевых волокон, то его целостность очень быстро нарушается под воздействием внешней среды. Канат может растянуться, перетереться и порваться. Прокладывать провода таким способом опасно для жизни.

Если канат потеряет свою прочность, то провод еще некоторое время может провисеть за счет своих свойств. Но когда оборвется провод, то сразу возникает опасность поражения электрическим током.

Похожие статьи

infoelectrik.ru

7 лучших кабельных зажимов

Если ваши провода запутываются и неорганизованы, лучшие кабельные зажимы просты в использовании и помогают держать все свисающие шнуры аккуратно вместе и в стороне. Будь то развлекательный центр или письменный стол, они позволяют легко найти, переместить или отсоединить провода, когда это необходимо.

Многие из них имеют самоклеящуюся основу, чтобы вы могли прикрепить их к стене или к предмету мебели, но если вам трудно удерживать кабели, прикрепленные друг к другу, вам нужны магнитные зажимы для кабелей (или даже рукав для шнура). легко обернуть и закрыть.И хотя некоторые связывают несколько шнуров вместе, другие зажимают шнуры по отдельности, что также отлично подходит для перемещения проводов вокруг мебели, стен или других мест, чтобы они не попадали в поле зрения. Подходящий для вас вариант соответствует вашим потребностям.

Прокрутите список и найдите проверенные фавориты, которые позволят убрать беспорядок в вашем доме и офисе — все это доступно в несколько кликов на Amazon. Я также включил в комплект изящный, любимый культовым органайзер для кабелей, в который можно убрать разветвители питания, сетевые фильтры и связки шнуров.

Мы рекомендуем только те продукты, которые нам нравятся и которые, по нашему мнению, понравятся и вам. Мы можем получать часть продаж от продуктов, приобретенных по этой статье, написанной нашим коммерческим отделом.

1

Универсальный набор кабельных зажимов

Набор кабельных зажимов OHill, получивший более 1000 пятизвездочных оценок от пользователей Amazon, выполняет свою работу, предлагая отличную отдачу от вложенных средств. Они поставляются в упаковке по 16 штук с шестью отдельными зажимами для кабеля, четырьмя небольшими зажимами для кабеля с двумя слотами, двумя более крупными держателями с двумя слотами, двумя держателями с тремя слотами и двумя держателями с пятью слотами.

Все зажимы имеют клейкую основу, чтобы прикрепить их к дому, офису или даже в машине. Кроме того, они достаточно гибкие, чтобы удерживать в них другие предметы, например ручки или зубные щетки.

По мнению фанатов : «Это здорово! Именно то, что я хотел, чтобы проложить пару шнуров. Зажимы с одним слотом достаточно велики, чтобы в них поместился стандартный шнур или легкий внутренний удлинитель, но он все еще достаточно мал, чтобы я мог вставить в него кабель USB-C для своего телефона, не выпадая.”

2

Эти широкие кабельные зажимы для большого количества шнуров

Для мест, где собирается много шнуров, таких как настольные компьютеры и развлекательные центры, использование зажимов для кабелей Soulwit — отличный вариант. Каждая упаковка поставляется с держателем с тремя, пятью и семью слотами, которые снабжены двусторонней липкой лентой 3M для надежного крепления к столу или стене. Эти зажимы могут удерживать кабели толщиной 6 миллиметров или меньше.

По словам фанатов : «Я только что установил новую установку с Mac Mini и великолепным широкоформатным монитором.Внешний вид был испорчен (я компьютерщик) повсюду дополнительными кабелями. Я наклеил их на задний край моего (деревянного) стола, и все в порядке. Они очень хорошо держатся и ими легко манипулировать. У меня есть два зарядных кабеля, кабель питания для ноутбука и разъем для наушников, которые проходят через них без проблем ».

3

Этот набор одинарных зажимов

С 50 в упаковке клейкие кабельные зажимы Folai покрывают 25 отдельных кабельных 0,6-дюймовых зажимов для небольших кабелей и 25 зажимов размером 0.78 дюймов для больших. Вы можете использовать их для организации телевизионных проводов, USB-шнуров и кабелей зарядного устройства для смартфонов по всему дому или в машине. Это отдельные зажимы, поэтому вы можете использовать их по мере необходимости, чтобы затянуть незакрепленные висячие кабели или даже закрепить их вокруг стен, чтобы они не попадали в поле зрения. Эти зажимы доступны в черном и белом цвете.

По словам поклонников : «Отлично помогли скрыть проводку от освещения под шкафом».

4

Лучшие магнитные кабельные зажимы

Когда вам нужно намотать кабели или сохранить несколько из них вместе, магнитные кабельные зажимы FORETOO — отличный (и забавный) вариант.Эти магнитные кабельные зажимы с симпатичным смайликом, выбитым на каждой стороне, надежно удерживают провода на месте, не позволяя им спутаться или болтаться по вашему столу. Они бывают восьми разных оттенков, поэтому шнуры легко идентифицировать по цвету. Их даже можно использовать как закладку. Но имейте в виду, что они лучше всего подходят для небольших шнуров, а не для более широких, как телевизионные. Если вам нужна менее красочная версия, также доступны черные магнитные зажимы для кабеля.

По словам фанатов : «Я ношу с собой несколько шнуров ежедневно, от дополнительных шнуров, наушников, зарядных устройств для телефонов и т. Д.Держит шнуры подальше, а моя сумка очень организована! Намного лучше, чем использовать завязки или резинки! А яркие цвета помогают быстро их найти! »

5

Эти сверхпрочные зажимы, которые могут одновременно обрабатывать несколько кабелей

Если у вас много кабелей или больших видеокабелей или сетевых кабелей, которые необходимо убрать, зажимы для кабелей Envisioned — отличный выбор. Эти зажимы являются зажимными и достаточно большими, чтобы удерживать вместе более толстые кабели, включая силовые и коаксиальные кабели.Зажимы имеют самоклеющуюся ленту внизу, поэтому вы можете легко их разместить, и вы получаете 50 штук за упаковку. Кроме того, в этот пакет входит 10 многоразовых стяжек для кабелей.

По словам поклонников : «Эти зажимы просты в установке, обладают невероятной адгезией, и их очень легко добавить или заменить провода, потому что вы можете просто отсоединить их. Очень чистая и легко скрываемая проводка ».

6

Набор очаровательных кабельных зажимов и защитных приспособлений для кабелей

Этот красочный набор кабельных зажимов также включает в себя защитные приспособления для кабелей в форме животных, предотвращающие изнашивание.Шесть кабельных зажимов имеют липкую ленту сзади, поэтому вы можете легко прикрепить их в любом месте, а шесть защитных приспособлений включают в себя милого кота, свинью, панду, акулу, бегемота и тигра. Однако эти зажимы лучше всего подходят для кабелей меньшего размера, таких как кабели для зарядки телефона, шнуры для ноутбуков или аудиокабели.

По мнению фанатов : «Мне нравятся эти маленькие кабельные зажимы. Животные были действительно милыми. Протектор кабеля для животных с моим планшетом работал хорошо. Внизу есть прорезь, в которую вы вставляете шнур, а затем подталкиваете его вверх, чтобы закрепить шнур.”

7

Лучшие кабельные хомуты

Кабельные хомуты JOTO — отличная альтернатива традиционным кабельным зажимам. Эти гибкие неопреновые рукава имеют длину около 20 дюймов и аккуратно застегиваются на молнию, чтобы скрыть до 10 кабелей, связанных вместе, поэтому он может выполнять большие задачи, такие как рабочий стол, покрытый техникой, или развлекательная система. Он доступен в черном или белом цвете, по четыре штуки в каждой упаковке.

По словам фанатов : «Это было идеально для того, что мне было нужно, потому что все мои кабели отсортированы и аккуратны, это избавило от бельма на глазу, которое было в моей гостиной, коридоре и офисе.”

8

Также замечательно: коробка-органайзер для кабелей

Коробки-органайзеры Yecaye позволяют легко спрятать удлинители вместе с грязными кабелями, и каждый заказ поставляется с двумя. Эта коробка подходит для удлинителей и устройств защиты от перенапряжения размером до 15,9 дюйма. В нем есть отверстия, чтобы вы могли держать их подключенными, оставаясь скрытыми, и он сделан из прочного АБС-пластика, огнестойкого для защиты. Доступен в белом или черном цвете. Кроме того, он поставляется с крышкой с защелкивающимся замком, что делает его более безопасным для детей и домашних животных.

По мнению фанатов : «Это то, чего мне не хватало в жизни! Они красиво выглядят, скрывают беспорядок в проводах и не мешают простоте использования нашей электроники ».

Аксессуары для светодиодных лент — все, что вам нужно для следующего проекта светодиодных лент

Установка гибкой светодиодной ленты не должна быть сложной задачей, упростите ее с помощью аксессуаров LEDSupply!

Светодиодные ленты

являются наиболее популярным самостоятельным вариантом для многих жилых помещений.Дискретные самоклеящиеся полосы легко и безопасно использовать для освещения шкафов, бухт и различных акцентных светильников, которые стали популярными в связи с постоянным развитием технологии светодиодных лент. Самое приятное … есть широкий ассортимент аксессуаров, которые делают светодиодные ленты на 12 В удобными в использовании и упрощают установку!

Светодиодные ленты

В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования.LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных белых, цветовых вариантах или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наша последняя статья в блоге предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любого новичка в мире светодиодных лент.

Как привести в действие

Для правильной работы гибких лент

LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется источник питания 12 В. Существуют подключаемые адаптеры питания светодиодных фонарей или трансформаторы на 12 В, которые напрямую подключаются к общему бытовому сетевому напряжению переменного тока.Узнайте, как включить светодиодные ленты прямо здесь.

Регулировка яркости и регулировка светодиодных лент

Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Светодиодные ленты позволяют регулировать яркость и регулировать яркость разными способами. Наиболее распространенный вариант — использование встроенного регулятора яркости. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Для полосовых ламп RGB требуется 3-канальный контроллер, который помогает смешивать разные цвета, придавая им эффект изменения цвета, который многие хотят для акцентного освещения.

Светодиодные контроллеры

Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или цветовом исполнении.

Если в вашем доме есть диммер с обычным бытовым диммером, вам может понадобиться блок питания для светодиодов с регулируемой яркостью.

Светодиодная лента с выключателем

Добавить выключатель к светодиодной ленте легко с помощью тумблера для светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение этого света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровым штекером и гнездом, идеально подходящим для использования с полосками 12 В и подключаемым адаптером питания.

Для использования просто подключите источник питания к гнезду кабеля и подключите противоположный конец к полосе.Так же у вас есть светодиодная полоса с переключателем, которую можно включать и выключать в любое время.

Аксессуары для соединителей для светодиодных лент

Практически в каждом проекте светодиодной ленты возникает необходимость соединять светодиодные ленты вместе. Наиболее распространенные подключения светодиодной ленты:

Сквозной: Увеличьте длину световой полосы, вставив беззазорный соединитель полоса-полоска

или

Разъем между светодиодной лентой и проводом: Подключите полоску к проводу, чтобы пройти на расстояние, на котором свет не нужен, а затем подключите к следующей части полосы света.Например, если вы работаете при освещении шкафа и у вас есть небольшой перерыв в шкафах, где стоит плита, но затем вам нужно продолжить работу светодиодных лент с другой стороны.

Эти типы соединений легко выполняются с помощью соединителей для светодиодных лент EZ с защелкиванием. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и имеют 2-контактные разъемы для одноцветных лент или 4-контактные разъемы для светодиодных лент для лент RGB. Следуйте этому полному руководству о том, как использовать их в своем проекте.

Разветвитель на светодиодную ленту

Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разделяться в двух разных направлениях.

Разветвители для светодиодных лент

бывают двух-, трех- или четырехполюсными, что позволяет без проблем подключить до 4-х полосок к одному адаптеру питания! Это очень удобно при прокладывании лент в двух разных направлениях или параллельном прокладывании светодиодных лент.

LEDSupply предлагает 4-контактные разветвители RGB и одноцветные разветвительные кабели для светодиодов. Для получения дополнительной информации об использовании светодиодных разветвителей для завершения прогонов светодиодных лент прочтите это полезное руководство.

Перемычки для светодиодной ленты — Удлинитель светодиодной ленты

Ленточные перемычки — это в основном удлинительные кабели для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение — создать промежуток между источником питания светодиодов и началом пробега полосы. Как и другие аксессуары для лент, соединительные кабели выпускаются как в одноцветных вариантах, так и в вариантах светодиодных лент RGB.

Для одноцветных светодиодных лент требуется 2-контактный удлинительный светодиодный кабель. Сами кабели заканчиваются с обоих концов обычными переходниками для цилиндрических вилок размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют на старте гнездовой разъем 2,1 мм, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекерный разъем 2,1 мм, который подключается непосредственно к вашим ленточным светильникам.

Одноцветные перемычки бывают 1 метр (3,28 фута), 2 метра (6.56 футов) и 3 метра (9,84 фута).

Для работы лент

RGB требуется 4-контактная перемычка для удлинительного кабеля RGB. Полосы RGB имеют 4-контактный дизайн, который уникален для полос с изменяющимся цветом. Перемычки RGB оснащены тем же 4-контактным адаптером, который обеспечивает беспроблемное соединение. Перемычки RGB поставляются с 4-контактным штыревым адаптером для подключения между 4-контактными гнездовыми разъемами, а затем для подключения к следующему запуску лент RGB.

Световые перемычки

RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.

Перемычки для светодиодных лент

лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для прыжков между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину полосы прокрутки. Они наиболее полезны для работы рука об руку со светодиодными ленточными разветвителями, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для прокладки параллельных линий светодиодных лент на более длинных отрезках.

Провод для светодиодной ленты

Перемычки для светодиодных лент

полезны, но они бывают только определенной длины, что может не подойти для всех, поскольку каждый проект светодиодной ленты уникален. В таких ситуациях вам необходимо разрезать светодиодные ленты и установить специальные «перемычки» с проводом для светодиодной подсветки между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельные соединенные провода, чтобы сделать установку аккуратной.

LEDSupply предлагает многожильный провод 22-го калибра с параллельным соединением только для этого типа корпуса:

Двухжильный провод — Многожильный провод 22 калибра для одноцветных лент.Этот красно-черный соединительный провод позволяет легко провести одиночный проход между полосовыми лампами. Они без проблем работают с 2-контактной светодиодной лентой для подключения разъемов.

4-жильный провод для светодиодов — Многожильный провод 22 калибра для светодиодных лент RGB. 4 параллельных соединенных провода служат для соединения между полосками RGB и идеально подходят для подключения 4-контактных светодиодных лент к разъемам.

Силовой провод со светодиодной лентой очень удобен во многих ситуациях, каждый провод имеет цветовую маркировку, поэтому их легко держать прямыми и не путать соединения.

При работе с проводом иногда бывает два провода, которые нужно соединить вместе. Это можно сделать с помощью обычных гаек для проводов, гаек рычагов или изоленты. Мы предлагаем простой стыковой соединитель, который отлично работает и имеет чистый, цельный вид, как показано ниже. Используйте эти соединители для проводов в любом месте, где необходимо выполнить соединение между проводами.

Еще один удобный соединитель для проводов — Т-образный переходник. Соединители для сращивания проводов. Это позволяет очень просто соединить новые параллельные провода для отдельного участка.Соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!

Связать все вместе

Я только что перечислил множество различных аксессуаров, которые, надеюсь, не запутали вас на пути к настройке собственного светодиодного ленточного освещения. Если вы чувствуете себя подавленным, следуйте инструкциям ниже, и вы на правильном пути к успеху:

1. Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
2. Узнайте, какой длины должны быть ваши полоски и сколько вы будете бегать.
3. Найдите идеальное место для источника питания и расстояние до каждого участка светодиодной ленты
4. И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и разумным способом!

Как установить и натянуть солнцезащитный козырек

Этапы 4-6 моего Руководства по «Все» для теневых парусов / солнцезащитных козырьков.Провисающий солнцезащитный козырек не только выглядит некрасиво, но и значительно менее эффективен при проливании воды и противостоянии сильному ветру. Это также сократит срок службы вашего солнцезащитного козырька, поскольку он будет больше, чем необходимо, изгибаться и изгибаться, что приведет к более быстрому износу материала. Правильно установленный солнцезащитный козырек находится под натяжением, растягивая материал во всех направлениях.

Ключом к снижению натяжения шторы является правильное расположение и установка креплений в точках крепления. Если точки расположены слишком близко друг к другу или расположены не в правильном положении (делит пополам угол наклона солнцезащитного козырька; указывает на середину паруса), никакая затяжка не удалит нежелательные складки или рыхлый материал.

Раскрытие информации: В этой статье есть партнерские ссылки, и без дополнительных затрат я получаю комиссию, если вы покупаете.

Этап 4: Выбор крепежа нужного размера

Крепеж

— металлическая фурнитура, используемая для присоединения шторы к выбранной точке крепления.

В рамках планирования места для вашего солнцезащитного козырька вам необходимо оставить около 12 ″ / 30 см дополнительной длины в каждом углу козырька для креплений, то есть приспособлений и натяжных устройств.

Примечание: в большинстве случаев можно просто прикрепить один угол (только) козырька к крючку или кольцу, используемому в точке крепления, без натяжного устройства, но все остальные должны иметь некоторые средства регулировки, чтобы правильно установить плафон.

Используемые стандартные крепления:

Болт с проушиной / болт с кольцом — , крепление к точке крепления . Они разработаны для случаев, когда у вас есть доступ к обеим сторонам монтажной позиции (например, к стойке), и позволяют добавить шайбу и гайки для прочности.Преимущество этого заключается в том, что крепление можно сделать очень плотным (что делает его более прочным) и что крепление удерживается близко к креплению. Для более крупных оттенков убедитесь, что проушина / кольцо приварены, чтобы получилось настоящее кольцо, а не просто изогнуты, чтобы образовать кольцо.

---

Болт с крюком — для крепления к точке крепления . Как и рым-болт, они предназначены для случаев, когда у вас есть доступ к обеим сторонам монтажной позиции (например, к стойке), и позволяют добавить шайбу и гайки для прочности.Преимущество этого заключается в том, что крепление можно сделать очень плотным (что делает его более прочным) и что крепление удерживается близко к креплению. Они будут слабее, чем рым-болт того же размера, и их следует использовать только для меньших парусов, но у них есть потенциальное преимущество, заключающееся в том, что для их соединения с талрепом не требуется D-образная скоба.

---

Pad Eye — крепление к точке крепления. Они представляют собой сплошное кольцо (например, рым-болт), но обеспечивают большую гибкость в том, как они крепятся.У них будет 2 или более отверстий, и их можно будет использовать с болтами (где вы имеете доступ к обеим сторонам) или с винтами (где у вас есть доступ только спереди) или даже с комбинацией этих двух. Они выигрывают от распределения нагрузки, исходящей от солнцезащитного козырька, на ряд креплений, удерживающих глазок на месте. Во многих более крупных установках используются специальные проушины для подушек, которые адаптируются к монтажному положению и обеспечивают надежное крепление. Примечание. Убедитесь, что приобретенная вами петля Pad Eye имеет сварные концы, а не только гофрированный конец под пластиной.

---

Стяжные винты / Стяжные винты / Стяжные болты — , крепление к точке крепления. Стягивающие винты — это сверхпрочные винты с шестигранной головкой, поэтому они могут выдерживать гораздо более высокий крутящий момент при установке. Их можно использовать в дереве, но также и в кирпичной кладке (кирпич или бетон), если они используются вместе с подходящим стеновым анкером / щитом / дюбелем. Примечание. В древесине, как показывает практика, диаметр направляющего отверстия должен составлять половину диаметра тренерского винта при использовании в мягкой древесине и три четверти при использовании в лиственной древесине.Для получения дополнительной информации я нашел это видео полезным.

---

Расширительный анкер / Lag Shields / Rawl Plugs — Крепления для кирпичной / бетонной плитки. Это предметы, которые вставляются в отверстия, просверленные в кирпичной кладке или бетоне. Они выравнивают отверстие и помогают гарантировать, что при последующей установке болта или винта они не выскочат. Обычно они сочетаются с подходящим типом болта / винта, т.е. вы специально покупаете рым-болт с распорным анкером, готовым для использования в бетоне.

---

Стяжная муфта / Торцевой винт / Крепежный винт — Натяжное устройство . Это устройство, использующее механическое преимущество ниток, позволяющее регулировать натяжение шторы с относительно небольшими усилиями. По мере поворота «рамы» общая длина стяжной муфты может быть уменьшена или увеличена по мере необходимости. При первой установке все они должны быть полностью выдвинуты, а затем при натяжении рама скручивается, чтобы сделать их короче и увеличить натяжение.

---

D-скоба — Соединительное устройство . Они используются для соединения любого из вышеуказанных креплений вместе и / или с оттенком. Их также можно использовать при добавлении цепи или проволоки, чтобы увеличить расстояние между стяжной муфтой и шторами. Например, если вы использовали рым-болт и у вас есть талреп с твердой проушиной (в отличие от крюка), то вы должны использовать скобу, чтобы соединить их.

---

Цепь / проволока / трос — Соединительное устройство, удлинители. В некоторых случаях невозможно установить точку крепления в идеальном положении.Пока монтажное положение по-прежнему находится на одной линии с центром шторы и является прочным, можно использовать цепь, проволоку или веревку. Это не идеально, так как, хотя он не увеличивает площадь затенения, он увеличивает длину и делает установку более склонной к колебаниям, но работает точно так же и часто бывает необходимо. NB: Удлинители НЕ будут работать, если монтажное положение не совпадает. т. е. по линии от центра паруса через угол

---

ПРИМЕЧАНИЕ : Если подходящие точки крепления расположены слишком близко, это, вероятно, означает, что вам нужен оттенок меньшего размера или нестандартного размера, или вам нужно создать новое положение для крепления.Посмотрите, как установить солнцезащитный столбик.

Сколько натяжения? Какой размер для крепления?

Я нашел только один источник, чтобы обсудить возможные нагрузки: Sailrite.com

Правильно натянутая штора может иметь крайнее натяжение от 100 — 450 фунтов / 45 — 200 кг.

Затем необходимо учесть дополнительную нагрузку из-за ветра, влияющего на тень; Чем больше тень, тем больше нагрузка при ветре.

Типичные нагрузки в ветреную погоду варьируются от 5-15 фунтов на квадратный фут / 24-73 кг на квадратный метр площади поверхности тени.Это дает общую нагрузку, испытываемую солнцезащитным козырьком, затем вы делите его на количество углов, чтобы получить нагрузку на крепление.

(Они предназначены для ветра со скоростью не более 75 миль в час / 120 км / ч)

При покупке креплений вы можете проверить, рассчитаны ли они, по крайней мере, на эти нагрузки.

Для треугольной шторы: (квадратные метры тени х 15 фунтов на квадратный фут) ÷ 3 угла = ожидаемая максимальная нагрузка

например, штора с 3 сторонами по 9 футов. Площадь тени составляет 35 квадратных футов.

(35 x 15) / 3 = 175 фунтов — это максимальная нагрузка, ожидаемая в любой точке.

Абажур с 3-х сторон по 3м. Площадь тени 3,9 м. ²

(3,9 x 73) / 3 = 94,9 кг — максимальная нагрузка, ожидаемая в любой точке.

Для четырехсторонней шторы: (квадратные метры тени х 15 фунтов на квадратный фут) ÷ 4 угла = ожидаемая максимальная нагрузка

например, квадратная штора с четырьмя сторонами на высоте 9 футов. Площадь тени 81 кв. Футов.

(81 x 15) / 4 = 303 фунта — это максимальная нагрузка, ожидаемая в любой точке крепления.

Квадратный плафон с четырьмя сторонами на расстоянии 3 м. Площадь тени 9 м ²

(9 x 73) / 4 = 164,25 кг — максимальная нагрузка, ожидаемая в любой точке крепления.

например, прямоугольная штора с двумя сторонами на высоте 12 футов и двумя сторонами на высоте 15 футов. Площадь тени составляет 180 квадратных футов.

(180 x 15) / 4 = 675 фунтов — максимальная нагрузка, ожидаемая в любой точке крепления.

Прямоугольный плафон с двумя сторонами 4 м и 3 м. Площадь тени 12 м. ²

(12 x 73) / 4 = 219 кг — максимальная нагрузка, ожидаемая в любой точке крепления.

Эти расчеты могут помочь вам убедиться, что вы не покупаете фитинги слишком слабой, но нормального минимального размера, для любого оттенка, кроме самого маленького, кажется, 8 мм для диаметра вала для болтов и проушин. Также рекомендуется, чтобы фитинги были из нержавеющей стали (предпочтительно марки 316), чтобы уменьшить любые проблемы с коррозией, особенно стяжных муфт.

Этап 5: Точки крепления; Могу ли я присоединиться к…

Как объяснялось выше, величина нагрузки, которая передается от солнцезащитного козырька к точкам крепления в ветреный день, во много-много раз превышает базовую нагрузку, необходимую для правильного натяжения солнцезащитного козырька.Затем вам нужно учитывать дополнительные нагрузки, когда тень намокает (даже если она стекает и не удерживает воду) или, что еще хуже, если она неправильно натянута и позволяет воде скапливаться или начинает хлопать и порваться как флаг. Прочность точек крепления действительно важна.

Крепления точки крепления — это оборудование, которое затем позволяет прикрепить штору. Эти крепления дают вам либо проушину / кольцо, либо крючок, на который вы затем можете прикрепить свой талреп.

Верхний наконечник : Когда вы устанавливаете рым-болт, проушину или крюк, старайтесь выровнять его по направлению нагрузки.Это означает, что если основная нагрузка находится вдоль стены вашего дома, они должны быть горизонтальными, если нагрузка направлена ​​вниз / вверх, они должны быть вертикальными, а если это комбинация, то они должны быть слегка скручены.

Крепление солнцезащитного козырька к фасции дома

ДА . Из-за значительных нагрузок простое прикручивание или прикручивание фасции вызывает проблемы. Лицевая панель не предназначена для использования в качестве несущей поверхности, и одних только оригинальных методов крепления вряд ли будет достаточно.

Вместо этого вам следует отрегулировать место крепления дальше на от требуемого положения, чтобы можно было выровнять крепление с одной из ферм или стропил, удерживающих облицовочную доску. В некоторых случаях вы не можете прикрепить фасцию непосредственно к стропилам, и тогда вам следует использовать «опору фасции» (кронштейн, который вкручивается в оба), чтобы укрепить облицовку рядом со стропилом. Затем вы можете прикрепить фиксатор к фасции, в идеале в пределах нескольких дюймов / см от стропила и на противоположной стороне от опоры фасции.

Установка солнцезащитного козырька на кирпичи / шлакоблоки / ветрозащитные блоки / цементные блоки

ДА . Крепление к кирпичу может обеспечить очень надежную точку крепления, но необходимо сделать некоторые первоначальные оценки, чтобы убедиться, что это так. Это также поможет вам решить, следует ли использовать проушину с несколькими креплениями или просто один болт с проушиной. Pad Eye хорош тем, что снижает нагрузку на любое из его креплений, но для этого требуется больше отверстий, которые могут быть не в идеальных местах.Преимущество рым-болта состоит в том, что для него требуется только одна точка крепления, но эта точка должна быть более прочной, поскольку на нее будет приходиться вся нагрузка.

При сверлении кирпичных стен вам нужно будет решить, будете ли вы просверливать сам кирпич или раствор. Кирпич / блок в хорошем состоянии обычно лучше фиксируются и выдерживают большую нагрузку, чем раствор, но есть и другие моменты, которые следует учитывать.

Для нагрузок, связанных с солнцезащитным козырьком, ~ 60-100 фунтов только при установке, не считая дополнительных динамических нагрузок, когда тень влажная или в ветреных условиях, вам потребуются глубокие отверстия и дюбели / дюбели расширяющегося типа.Поэтому, если у вас есть старый, хрупкий кирпич, сверление в нем может быть не лучшим выбором. Глубокие отверстия ослабляют кирпич, а распорные анкеры могут создать достаточное круговое напряжение, чтобы сломать кирпич. Если на ваших кирпичах есть признаки трещин или сколов, просверлите раствор. Таким образом, силы кругового расширения анкера давят на полностью неповрежденные кирпичи.

Блоки из шлакобетона / цемента и некоторые кирпичи имеют внутренние отверстия, как часть их конструкции. Это не означает, что они не подходят, а просто означает, что при покупке крепления вы должны учитывать тип используемого анкера / экрана / дюбеля.В зависимости от вашего типа кладки вы найдете подходящий анкер. В некоторых случаях может быть рекомендовано использовать химическое крепление, а также заглушку для экрана / сырца для вашего конкретного типа кирпича.

Прикрепление петли к кладке.

Есть . Я предлагаю при установке проушины колодки использовать винты с шестигранной головкой, которые ввинчиваются в соответствующий защитный экран / дюбель. Примечание: если вы собираетесь просверлить кирпич, в идеале вам следует избегать более одного крепления на кирпич и избегать сверления вблизи края.Это может потребовать от вас использования более крупной проушины или специальной пластины, где места крепления более разнесены.

Примечание: Крепление к кирпичам / блокам, которые являются частью разделительной / разделительной стены, которая не является несущей (т.е. она носит косметический, а не структурный характер, например, те, которые разделяют сады) не рекомендуется, поскольку они могут не иметь необходимой прочности. , на обычно желаемой высоте, для тени от солнца.

Крепление солнцезащитного козырька к бетону

ДА .Бетон является отличной точкой крепления, и фактические используемые крепления обычно такие же, как описано выше для кирпича. Поскольку бетон твердый (в некоторых кирпичах есть отверстия по конструкции), то тип дюбеля / дюбеля, который вы выберете, может немного отличаться.

Крепление солнцезащитного козырька к дереву

ДА . Использовать дерево в качестве точки крепления часто проще, чем устанавливать новую стойку, но рассмотрите возможность временного использования и убедитесь, что оно достаточно велико для паруса.Очень сложно оценить величину боковой нагрузки, которую может выдержать дерево, но в качестве ориентира для чего-либо, превышающего 20 кв. М / 6 м ² , дерево должно иметь диаметр 250–300 мм в месте крепления.

Прикрепление теневого паруса к дереву

Чтобы не повредить дерево, рекомендуется вместо использования металлических шурупов или фиксаторов для прикрепления к дереву вместо этого подпереть дерево (используя короткие полоски дерева или материала), а затем обернуть вокруг него пару раз с помощью стального троса / троса, а затем прикрепите к нему стяжную муфту.

Крепление солнцезащитного козырька к столбу забора

ДА . Однако возможно, что нагрузка на столб для защиты от солнца будет отличаться от нагрузки, которую обычно испытывает столб для забора, и поэтому метод, используемый для установки столба для ограждения, может не подходить для защиты от солнца. Однако, возможно, удастся заменить этот столб забора на один из подходящих размеров и опор для выполнения обеих работ. (Ознакомьтесь с разделом «Как установить стойку для защиты от солнца».) Также можно усилить существующую стойку ограждения с помощью растяжек (протягивание) или дополнительных распорок (толкание), чтобы стойка оставалась на месте.

Этап 6: Как установить и натянуть солнцезащитный козырек

Подготовка

• В идеале это должно быть сделано в тихий безветренный день и с некоторой посторонней помощью, например, с металлическими креплениями по углам, даже при небольшом колебании солнцезащитного козырька. , может повредить.
• Следуя схеме, которая использовалась при планировании солнцезащитного козырька (см. Здесь «Планирование солнцезащитного козырька»), вы можете подойти к каждому углу солнцезащитного козырька и прикрепить либо только карабин, либо удлинительную проволоку / цепь с D-образными скобами и карабин.
• Убедитесь, что стяжные муфты полностью выдвинуты. Удерживая концевые болты от движения, поверните центральную раму против часовой стрелки, это должно удлинить фаску и сделать ее как можно длиннее. Примечание. Болты всегда должны полностью проходить через раму и должны быть выдвинуты одинаково с обоих концов. Рекомендуется добавить немного смазки (тефлон, смазку, вазелин или аналогичную) на резьбу такелажных винтов, поскольку резьба из нержавеющей стали часто подвержена «заеданию» или заеданию. Смазка позволит этого избежать.
• Присоедините стяжные муфты к креплениям точек крепления; в зависимости от выбранного вами талрепа, который может потребовать крепления с помощью дужки или простого надевания.

Верхний совет: Я предлагаю схему крепления, при которой стяжная муфта прикрепляется к точке крепления, а не к шторам. Это самая тяжелая часть оборудования, и она находится ближе всего к твердой точке крепления, где она будет двигаться меньше всего. Это будет особенно полезно, если вам когда-нибудь придется быстро убрать солнцезащитную козырёк влажным и ветреным вечером, когда он будет колыхаться!

Способы снятия шторы — для облегчения установки шторы на высоте.

Использование простого троса / стропа

— Проденьте стропу через крепление точки крепления (не через стяжную муфту) и привяжите ее к углу шторы. Когда вы затем тянете за веревку (что можно сделать, стоя на земле), угол тянется вверх к точке крепления, и на правильном расстоянии веревку можно привязать. Затем, когда вы поднимаетесь по лестнице, у вас освобождаются обе руки, и два соединяемых крепления (талреп и карабин) не находятся под напряжением, что упрощает маневрирование.

---

Использование базовой системы покупки троса / троса

— Протяните трос через крепление точки крепления (не через стяжную муфту), а затем через угол шторы и обратно, чтобы привязать ее к креплению точки крепления. Теперь, когда вы тянете за шнур, вы добавили покупку и удвоили величину натяжения, используемого для притягивания угла к точке крепления.

---

Использование более продвинутой системы закупок

— Проденьте стропу через крепление точки крепления (не через стяжную муфту), а затем через угол шторы и заднюю стенку и через крепление точки крепления, а затем снова закрепите и привяжите его к углу паруса.Каждый раз, когда вы добавляете еще одну « петлю » (леска, проходящая через точку крепления — через угол паруса и обратно), вы увеличиваете приобретение и величину натяжения, однако на практике все, что превышает 2-3 петли, становится немного неработоспособным, и леска начинает мешать при натяжении, и трение снижает любой выигрыш.

Установка солнцезащитного козырька

1. Если у вас есть один угол солнцезащитного козырька без талрепа (обычно из-за того, что вы пытаетесь удерживать оттенок как можно ближе к этой точке), то сначала прикрепите эту точку.
2. Затем пройдите в каждый угол по очереди и присоедините солнцезащитный козырек к талрепу. При работе на высоте и, особенно, если вы работаете в одиночку, это может быть довольно сложно, проверьте некоторые методы вытягивания за угол, описанные выше.
3. Когда вы дойдете до последнего поворота, вы должны ожидать, что он будет довольно тугим, и вам, возможно, придется использовать систему закупок (описанную выше), чтобы растянуть / потянуть угол, даже когда все талрепы выдвинуты. Это нормально и не обязательно означает, что ваш оттенок не того размера.
4. Когда все углы прикреплены, следует равномерно увеличить натяжение паруса. Это означает, что вам не следует просто полностью наматывать одну стяжную муфту, а затем переходить к следующей.

Натяжение солнцезащитного козырька

• Вам следует повернуть раму одной стяжной муфты по часовой стрелке примерно на два полных оборота, а затем перейти к стяжной муфте следующего угла, пока вы не сделаете все это. Если натяжение неправильное, повторите процесс, а для точной регулировки вам нужно будет повернуть раму только на 1/2 оборота.
• Когда штора ослаблена, вам, возможно, придется удерживать затененный конец стяжной муфты, затягивая его, чтобы предотвратить скручивание шторы до тех пор, пока не будет достаточного натяжения.
• По мере увеличения натяжения вам понадобится отвертка (или другой инструмент), чтобы повернуть стяжную раму. Просто проденьте его в раму и используйте как рычаг для поворота.

---

• Правильное натяжение для стандартного оттенка (~ 100 — 150 фунтов / 45 — 68 кг) — это когда оттенок натянут и нет складок в любом направлении. В натянутом состоянии стандартный плафон должен гнуться как единое целое, не колыхаясь и не колыхаясь на ветру.
  • Шторы большего размера или шторы с внешним краем со стальной проволокой, продетой сквозь них, могут быть натянуты еще сильнее (до ~ 450 фунтов натяжения края) до такой степени, что вся установка должна казаться почти твердой, а штора похожа на барабан.
  • Чтобы избежать чрезмерного натяжения стандартных оттенков, остановите их, когда оттенок станет натянутым, и отрегулируйте только для удаления складок. Это может потребовать немного проб и ошибок, чтобы получить правильное натяжение, но помните, что это может включать в себя снятие некоторого напряжения, а не просто усиление всего.
  • В качестве общего правила, если складки находятся на углу, то, возможно, потребуется более тугая стяжка или стяжные винты с обеих сторон должны быть ослаблены.

---

Когда все настроено, затяните стопорные гайки на стяжных муфтах, чтобы предотвратить их случайное ослабление. (Если у ваших талрепов нет стопорной гайки, продевание кабельной стяжки через раму и через одну из проушин также предотвратит ее ослабление). Вам также следует «прищемить» (немного затянуть чуть сильнее руки) кандалы с помощью инструмента, чтобы также убедиться, что они не ослабнут.

---

Примечание: стяжные муфты позволят вам создать большое усилие. Не затягивайте их просто до максимума, так как это может привести к чрезмерной затяжке материала.

Уход / обслуживание

• В большинстве случаев шторы не предназначены для использования при сильном ветре, и качество установки и выбранный материал будут отражать скорость ветра.
• Даже те оттенки, которые говорят, что они проницаемы (пропускают воду), пострадают от проливных дождей, если их установить горизонтально без изменения высоты.Да, они будут стекать, но во время сильного дождя они могут собирать воду, которая опускается быстрее, чем стекает.
• Очищайте / очищайте шторы один раз в сезон, чтобы избежать скопления листьев, пыли или другого мусора, который забивает сетку.
• Шторы не предназначены для защиты от снега! Дополнительная нагрузка даже в несколько дюймов снега, когда материал холодный, может привести к повреждению.

---

• Очистка большинства оттенков должна производиться без использования абразивов или сильнодействующих чистящих средств.Там, где оттенок может иметь антибактериальную, антипиреновую обработку и т. Д., Химические вещества и резкое трение могут оказать неблагоприятное воздействие. Лучше всего смочить оттенок мягким чистящим раствором, а затем смыть его из шланга. (Не для мытья под давлением)
• Если вы не хотите опускать штору, просто обрызгайте ее водой с нижней стороны и протрите мягкой мыльной тканью, чтобы удалить / удалить мусор, чтобы сохранить ее в отличном состоянии.

Вот и все!

Ваш новый потрясающий оттенок должен защищать вас от солнца и сохранять прохладу в тени на долгие годы.В то время как я использую свою только для защиты от солнца в летние месяцы, я планирую снять ее и хранить, чтобы продлить ее срок службы и избежать ненужного пребывания на солнце.

---

или просмотрите раздел «Часто задаваемые вопросы — Shade Sails» для получения дополнительной информации.
