Поиск по маркировке smd: База SMD — маркировок :: Topmark Search, smd marking codes, поиск микросхемы по кодировке, опознать микросхему — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

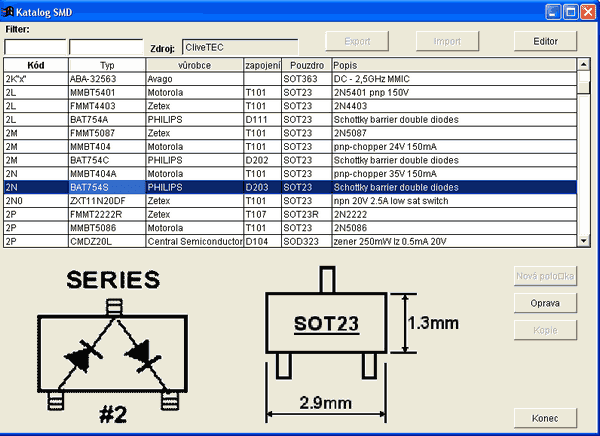

Поиск SMD компонентов по маркировке — DataSheet

Основные виды и размеры smd приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512».

Another paragraph

Cras mattis consectetur purus sit amet fermentum. Cras justo odio, dapibus ac facilisis in, egestas eget quam. Morbi leo risus, porta ac consectetur ac, vestibulum at eros.

Praesent commodo cursus magna, vel scelerisque nisl consectetur et. Vivamus sagittis lacus vel augue laoreet rutrum faucibus dolor auctor.

Smd конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3. 2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2.8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

Text in a modal

Duis mollis, est non commodo luctus, nisi erat porttitor ligula, eget lacinia odio sem. Praesent commodo cursus magna, vel scelerisque nisl consectetur et. Vivamus sagittis lacus vel augue laoreet rutrum faucibus dolor auctor.

Группа — 1

Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение 5 или 3,3 вольта в более низкое напряжение ряда 3,3 — 2,5 — 1,8 — 1,2 вольта. Такие преобразователи часто применяются в приставках (тюнерах) для приема цифрового телевидения, планшетах, ноутбуках для формирования напряжений питания процессора, памяти, демодулятора и тюнера.

Назначение выводов для корпуса с пятью выводами (SOT23-5):

IN — входное напряжение питания 2,5…5,5в.
GND — земля, общий провод.
EN — напряжение включения. При подаче напряжения на этот вывод микросхема включается, при соединении с землей — отключается.
SW — выход для подключения дросселя.
FB — напряжение обратной связи.

Корпус с шестью выводами (SOT23-6) бывает дополнен еще сигналом PG (Power Good) — высокий уровень напряжения на нем появляется после выхода микросхемы в рабочий режим.

Напряжение на выходе преобразователя зависит от соотношения номиналов резисторов R1, R2 и рассчитывается по формуле:

R1 = (Vout / 0.6 -1) • R2

здесь 0.6 — значение напряжения на входе FB (Vfb), в.

Конденсатор C2 служит для повышения стабильности генерации. Обычно он имеет емкость 22 пф, но некоторые производители им пренебрегают. Конденсаторы С1, С3 рекомендуется устанавливать емкостью от 4 до 10 мкф.

Маркировка DC/DC преобразователей в корпусе SOT23-5

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Маркировка DC/DC преобразователей в корпусе SOT23-6

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Группа — 2

Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение 15 или 12 вольт в более низкое напряжение ряда 5,0 — 3,3 вольта. Такие преобразователи часто применяются в приставках (тюнерах) для приема цифрового телевидения с внешним блоком питания на 12 вольт, телевизорах, мониторах.

Для получения ряда более низких напряжений за этими микросхемами часто устанавливают микросхемы предыдущей группы.

Назначение выводов:

IN — входное напряжение питания 4,5…16в. (Для некоторых типов до 40в.)
GND — земля, общий провод.
EN — напряжение включения. При подаче напряжения логической единицы на этот вывод микросхема включается, при соединении с землей — отключается.
SW — выход для подключения дросселя.
FB — напряжение обратной связи (0,6…0,8в).
BST — вывод для подключения керамического конденсатора 0,1…1 мкф.

R1 = (Vout / Vfb -1) • R2

здесь Vfb — значение напряжения на входе FB, в.

Значение Vfb указано в таблице для каждой микросхемы. При подборе аналога необходимо брать микросхему с тем же значением Vfb, иначе выходное напряжение сильно изменится. Это может повредить устройство.

Конденсатор C3 служит для повышения стабильности генерации. Обычно он имеет емкость 22 пф, но некоторые производители им пренебрегают. Конденсаторы С1, С4 рекомендуется устанавливать емкостью от 4 до 10 мкф. Резистор Re обычно 100 КОм.

Маркировка DC/DC преобразователей в корпусе SOT23-6

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Группа — 3

Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение от 15 до 40 вольт в более низкое напряжение ряда 12,0 — 5,0 — 3,3 вольта. Такие преобразователи применяются в телевизорах, мониторах, автомобильной и бытовой технике.

Для получения ряда более низких напряжений за этими микросхемами часто устанавливают микросхемы первой группы.

Назначение выводов:

IN — входное напряжение питания 4,8…25в. (Для некоторых типов до 50в.)
GND — земля, общий провод.
EN — напряжение включения. При подаче напряжения логической единицы на этот вывод микросхема включается, при соединении с землей — отключается.
SW — выход для подключения дросселя.
FB — напряжение обратной связи (0,6…0,8в).
BST — вывод для подключения керамического конденсатора 0,1…1 мкф.

Напряжение на выходе преобразователя зависит от соотношения номиналов резисторов R3, R4 и рассчитывается по формуле:

R3 = (Vout / Vfb -1) • R4

здесь Vfb — значение напряжения на входе FB, в.

Делитель R1, R2 устанавливается таким образом, чтобы напряжение на входе EN было 2..5 в.Маркировка DC/DC преобразователей в корпусе SOT23-6

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Группа — 4

Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение 2,5 — 5,0 вольт в более высокое напряжение ряда 3,3 — 5,0 — 12,0 — 15,0 вольт. Такие преобразователи часто применяются в планшетах, модемах, мониторах и телевизорах, зарядных устройствах, электронных книгах с e-ink дисплеями, устройствах с батарейным питанием.

Специализированные повышающие преобразователи, применяемые для питания светодиодов подсветки экрана, рассматриваются здесь.

Назначение выводов:

IN — входное напряжение питания 2,5…5в. (Для некоторых типов до 28в.)
GND — земля, общий провод.
EN — напряжение включения. При подаче напряжения логической единицы на этот вывод микросхема включается, при соединении с землей — отключается.
SW — выход для подключения дросселя.
FB — напряжение обратной связи (0,6…1,3в).

R1 = (Vout / Vfb -1) • R2

здесь Vfb — значение напряжения на входе FB, в.

Маркировка DC/DC преобразователей в корпусе SOT23-5

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Маркировка DC/DC преобразователей в корпусе SOT23-6

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Группа — 5

Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение алкалиновой или литиевой батареи в более высокое напряжение ряда 3,3 — 5,0 — 12,0 вольт. Такие преобразователи часто применяются в планшетах, модемах, зарядных устройствах, электронных книгах с e-ink дисплеями, цепях подсветки LCD-экранов, устройствах с батарейным питанием.

Назначение выводов:

IN — входное напряжение питания 1,0…5,5 в. (Для некоторых типов до 16в.)
OUT — выходное напряжение.
GND — земля, общий провод.
EN — напряжение включения. При подаче напряжения логической единицы на этот вывод микросхема включается, при соединении с землей — отключается.
SW — выход для подключения дросселя.
FB — напряжение обратной связи (0,6…1,3в).

R1 = (Vout / Vfb -1) • R2

здесь Vfb — значение напряжения на входе FB, в.

Маркировка DC/DC преобразователей в корпусе SOT23-6

Условные обозначения:
y — буква, код года изготовления

m — буква, код месяца изготовления

w — буква, код недели изготовления

a — буква, код места изготовления

p — буква, код партии

Отличия между микросхемами в пределах группы сводится к разнице в рабочей частоте генерации, максимальной мощности, наличию или отсутствию защиты от короткого замыкания в нагрузке, максимально допустимому входному напряжению. Многие из них взаимозаменяемы.

Цоколевка (расположение) выводов у большинства микросхем первой группы унифицирована, что позволяет менять микросхемы в корпусе SOT23-5 на SOT23-6 и наоборот.

Если вы не нашли нужного кода, напишите в комментариях, и мы постараемся дополнить таблицу. Если вы знаете SMD-коды подобных микросхем, отсутствующие в таблице, пожалуйста, напишите об этом.

Если около микросхемы нет дросселя, то, возможно, перед вами линейный регулятор напряжения.

Группа смд корпусов по их названию

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Все это большое разнообразие электронных элементов обычному радиолюбителю может и не потребоваться, но знать о них нужно, мало ли что. Для паяльщика, который творит у себя дома, вполне может хватить перечня из основных деталей, которыми обычно пользуются все радиолюбители.

Диоды и стабилитроны в корпусе smd

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3. 5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

Зарубежная маркировка smd

В таблице ниже обобщена информация о маркировочных кодах полупроводниковых приборов ведущих зарубежных фирм. Для компактности в настоящий справочный материал не включены приборы-двойники, имеющие одинаковую маркировку и одинаковое название, но производимые разными изготовителями. Например, транзистор BFR93A выпускается не только фирмой Siemens, но и Philips Semiconductors, и Temic Telefunken.

Среди 18 представленных типов корпусов наиболее часто встречается SOT-23 – Small Outline Transistor. Он имеет почтенный возраст и пережил несколько попыток стандартизации.

Выше были приведены нормы конструктивных допусков, которыми руководствуются разные фирмы. Несмотря на рекомендации МЭК, JEDEC, EIAJ, двух абсолютно одинаковых типоразмеров в табл. 1 найти невозможно.

Интересно почитать: что такое биполярные транзисторы.

Приводимые сведения будут подспорьем специалистам, ремонтирующим импортную радиоаппаратуру. Зная маркировочный код и размеры ЭРЭ, можно определить тип элемента и фирму-изготовитель, а затем по каталогам найти электрические параметры и подобрать возможную замену.

Кроме того, многие фирмы используют свои собственные названия корпуса. Следует отметить, что отечественные типы корпусов, такие как КТ-46 – это аналог SOT-23, KT-47 – это аналог SOT-89, КТ-48 – это аналог SOT-143, были гостированы еще в 1988 году.

Выпущенные за это время несколько десятков разновидностей отечественных SMD-элементов маркируют, как правило, только на упаковочной таре, транзисторы КТ3130А9 – еще и разноцветными метками на корпусе. Самые “свежие” типы корпусов – это SOT-23/5 (или, по-другому, SOT-23-5) и SOT-89/5 (SOT-89-5), где цифра “5” указывает на количество выводов.

Зачем нужна маркировка

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Какие бывают стандарты маркировки

Маркировка, которая наносится на корпус SMD-элементов, как правило, отличается от их фирменных названий. Причина банальная – нехватка места из-за миниатюрности корпуса. Проблема особенно актуальна для ЭРЭ, которые размещаются в корпусах с шестью и менее выводами.

Это миниатюрные диоды, транзисторы, стабилизаторы напряжения, усилители и т.д. Для разгадки “что есть что” требуется проводить настоящую экспертизу, ведь по одному маркировочному коду без дополнительной информации очень трудно идентифицировать тип ЭРЭ. С момента появления первых SMD-приборов прошло более 20 лет.

Несмотря на все попытки стандартизации, фирмы-изготовители до сих пор упорно изобретают все новые разновидности SMD-корпусов и бессистемно присваивают своим элементам маркировочные коды.

Материал в тему: прозвон транзистора своими руками.

Полбеды, что наносимые символы даже близко не напоминают наименование ЭРЭ, – хуже всего, что имеются случаи “плагиата”, когда одинаковые коды присваивают функционально разным приборам разных фирм.

Тип	Наименование ЭРЭ	Зарубежное название
A1	Полевой N-канальный транзистор	Feld-Effect Transistor (FET), N-Channel
A2	Двухзатворный N-канальный полевой транзистор	Tetrode, Dual-Gate
A3	Набор N-канальных полевых транзисторов	Double MOSFET Transistor Array
B1	Полевой Р-канальный транзистор	MOS, GaAs FET, P-Channel
D1	Один диод широкого применения	General Purpose, Switching, PIN-Diode
D2	Два диода широкого применения	Dual Diodes
D3	Три диода широкого применения	Triple Diodes
D4	Четыре диода широкого применения	Bridge, Quad Diodes
E1	Один импульсный диод	Rectifier Diode
E2	Два импульсных диода	Dual
E3	Три импульсных диода	Triple
E4	Четыре импульсных диода	Quad
F1	Один диод Шоттки	AF-, RF-Schottky Diode, Schottky Detector Diode
F2	Два диода Шоттки	Dual
F3	Три диода Шоттки	Tripple
F4	Четыре диода Шоттки	Quad
K1	“Цифровой” транзистор NPN	Digital Transistor NPN
K2	Набор “цифровых” транзисторов NPN	Double Digital NPN Transistor Array
L1	“Цифровой” транзистор PNP	Digital Transistor PNP
L2	Набор “цифровых” транзисторов PNP	Double Digital PNP Transistor Array
L3	Набор “цифровых” транзисторов \| PNP, NPN	Double Digital PNP-NPN Transistor Array
N1	Биполярный НЧ транзистор NPN (f < 400 МГц)	AF-Transistor NPN
N2	Биполярный ВЧ транзистор NPN (f > 400 МГц)	RF-Transistor NPN
N3	Высоковольтный транзистор NPN (U > 150 В)	High-Voltage Transistor NPN
N4	“Супербета” транзистор NPN (г“21э > 1000)	Darlington Transistor NPN
N5	Набор транзисторов NPN	Double Transistor Array NPN
N6	Малошумящий транзистор NPN	Low-Noise Transistor NPN
01	Операционный усилитель	Single Operational Amplifier
02	Компаратор	Single Differential Comparator
P1	Биполярный НЧ транзистор PNP (f < 400 МГц)	AF-Transistor PNP
P2	Биполярный ВЧ транзистор PNP (f > 400 МГц)	RF-Transistor PNP
P3	Высоковольтный транзистор PNP (U > 150 В)	High-Voltage Transisnor PNP
P4	“Супербета” транзистор PNP (п21э > 1000)	Darlington Transistor PNP
P5	Набор транзисторов PNP	Double Transistor Array PNP
P6	Набор транзисторов PNP, NPN	Double Transistor Array PNP-NPN
S1	Один сапрессор	Transient Voltage Suppressor (TVS)
S2	Два сапрессора	Dual
T1	Источник опорного напряжения	“Bandgap”, 3-Terminal Voltage Reference
T2	Стабилизатор напряжения	Voltage Regulator
T3	Детектор напряжения	Voltage Detector
U1	Усилитель на полевых транзисторах	GaAs Microwave Monolithic Integrated Circuit (MMIC)
U2	Усилитель биполярный NPN	Si-MMIC NPN, Amplifier
U3	Усилитель биполярный PNP	Si-MMIC PNP, Amplifier
V1	Один варикап (варактор)	Tuning Diode, Varactor
V2	Два варикапа (варактора)	Dual
Z1	Один стабилитрон	Zener Diode

Катушки индуктивности и дроссели smd

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

[adsens1]

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805).

Кодовые обозначения и маркировка smd компонентов для поверхностного монтажа

Сейчас промышленность выпускает большое количество миниатюрных элементов для поверхностного монтажа электронных схем. Корпуса таких приборов, также могут различаться как по форме так и по размеру, а также по окраске. Есть радиодетали с выводами и без выводов, есть маленькие и совсем маленькие, но при этом все они имеют свои кодовые обозначения. Однако, маркировка SMD компонентов непосвященному радиолюбителю ничего не скажет.

Корпуса и smd маркировка

Так как разновидностей таких приборов великое множество, их принято условно делить на несколько групп, исходя из количества контактных выводов на них и габаритов корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 _(DSN0603-2), WLCSP2*, SOD882 _(DFN1106-2), SOD882D _(DFN1106D-2), SOD523, SOD1608_(DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B _(DFN1006B-3), SOT883, SOT663, SOT416	SOT323, SOT1061 _(DFN2020-3)	SOT23	SOT89, DPAK_(TO-252), D2PAK_(TO-263), D3PAK _(TO-268)
4-5 выводов	WLCSP4, SOT1194, WLCSP5, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220_{(DFN2020MD-6)}, SOT1118 _(DFN2020-6)	SOT457, SOT505	SOT873-1 _(DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 _(DFN17-12-8), SOT983 _(DFN1714U-8)	WLCSP16, SOT1178 _(DFN2110-9), WLCSP24	SOT1176 _{(DFN2510A-10)}, SOT1158 _(DFN2512-12), SOT1156 _(DFN2521-12)	SOT552, SOT617 _(DFN5050-32), SOT510

Естественно, в эту таблицу невозможно уместить данные о всех существующих корпусов, так как выполнить такое просто не реально. Разработка и производство новых и модифицированных SMD компонентов не стоит на месте, поэтому периодически появляются новые геометрически видоизмененные корпуса с индивидуальной маркировкой, и занести их одномоментно в реестр, не предоставляется возможным.

Электронные приборы помещенные в корпус SMD, в зависимости от размеров и назначения имеют контактные выводы, но также есть и без выводов. В случае отсутствия на корпусе привычных нам выводов, то их функции выполняет контактная площадка, как правило расположенная в торце корпуса. Например: микросхемы типа BGA, используемые в микроэлектронике, содержат на корпусе множество небольших капелек припоя.

Кроме этого, детали для поверхностного монтажа, могут отличаются от других производителей как размерами по высоте или ширине, так и SMD маркировка может быть другой, то есть кодовыми обозначениями.

В подавляющем большинстве корпуса SMD деталей созданы для установки на печатную плату технологического оборудования выполняющего монтаж в автоматическом режиме. Конечно, простые радиолюбители такую технику для работы в домашних условиях никогда не смогут приобрести.

[adsens]

Да она в принципе и не нужна для дома, для этого есть другая аппаратура, не менее эффективная, но только для работы в домашней мастерской. Как бы там не было, но наши умельцы научились перепаивать BGA микросхемы своими силами и средствами, например: так называемой “перекаткой” шариков микросхемы.

Маркировка smd компонентов

SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.

Код	Сопротивление
101	100 Ом
471	470 Ом
102	1 кОм
122	1.2 кОм
103	10 кОм
123	12 кОм
104	100 кОм
124	120 кОм
474	470 кОм

Полезная информация: как проверить транзистор с помощью мультимера.

Маркировка smd компонентов — резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0. 55 (0.022)	0.5	1
2021	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

Маркировка smd резисторов

SMD резисторы с допусками 5% и 2% маркируются следующим кодом из трех символов:

Сопротивление	Код
0 Ом (перемычка)	000
от 1 Ома до 9.1 Ома	XRX (например 9R1)
от 10 Ом до 91 Ома	XXR (например 91R)

A — первая цифра в значении сопротивления резистора

B — вторая цифра в значении сопротивления резистора

С — количество нулей

Код	Сопротивление
101	100 Ом
471	470 Ом
102	1 кОм
122	1. 2 кОм
103	10 кОм
123	12 кОм
104	100 кОм
124	120 кОм
474	470 кОм

SMD резисторы с допуском 1% маркируются четырьмя символами.

Сопротивление	Код
от 100 Ом до 988 Ом	XXXR
от 1 кОм до 1 МОм	XXXX

A — первая цифра в значении сопротивления резистора

B — вторая цифра в значении сопротивления резистора

С — третья цифра в значении сопротивления резистора

D — количество нулей

Код	Сопротивление
100R	100 Ом
634R	634 Ома
909R	909 Ом
1001	1 кОм
4701	4.7 кОм
1002	10 кОм
1502	15 кОм
5493	549 кОм
1004	1 мОм

Маркировка SMD конденсаторов

Первая и вторая позиция значащие цифры значении емкости конденсатора. Третья — количество нулей. Общее значение дает емкость в пФ. К примеру емкость конденсатора, изображенного на рисунке выше 4700000 пФ или 4.7 мкФ.

Также применяется система маркировки из двух символов. Первый — буква, представляющая числовое значение; второй символ — множитель (степень десяти). Общее значение дает емкость в пФ.

Буква	A	B	C	D	E	F	G	H	J	K	a	L
Значение	1.0	1.1	1.2	1.3	1.5	1.6	1.8	2.0	2.2	2.4	25	2.7
Буква	M	N	b	P	Q	d	R	e	S	f	T	U
Значение	3.0	3.3	3.5	3.6	3.9	4.0	4.3	4.5	4.7	5.0	5.1	5.6
Буква	m	V	W	n	X	t	Y	y	Z
Значение	6. 0	6.2	6.8	7.0	7.5	8.0	8.2	9.0	9.1

Цифра		1	2	3	4	5	6	7	8	9
Множитель	10	10¹	10²	10³	10⁴	10⁵	10⁶	10⁷	10⁸	10^-1

К примеру A5 = 1.0 x 105 = 100,000 пФ = 0.1 мкФ, или f9 = 5.0 x 10-1 = 0.5 пФ

Для танталовых конденсаторов часто первым символом указывается напряжение в соответствии с таблицей.

Напряжение (вольт)	4	6.3	10	16	20	25	35	50
Код	G	J	A	C	D	E	V	H

Маркировка импортных smd

Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.

Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.

Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.

Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.

Маркировка на практике

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся. Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений.

Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Немного о самих smd приборах

Основное преимуществом SMD компонентов заключается в возможности их компактного использования на печатных платах, где компоновку, монтаж и пайку выполняют автоматы. При этом и маркировку SMD компонентов делают также роботы с особой быстротой и точностью.

В этой статье мы представим варианты опознания номинальных значений различных электронных приборов из категории СМД с помощью вспомогательных таблиц. А в конце статьи есть ссылка на программу, использование которой можно значительно облегчить определение номиналов деталей и расшифровывать маркировку SMD приборов. Данное приложение содержит большую базу современных полупроводниковых приборов для поверхностного монтажа.

Кроме этого, хотелось бы упомянуть здесь о еще одном важном преимуществе поверхностного монтажа (SMT), которое заключается в свойстве этих элементов работать не внося существенные искажения в схему. Обосновывается это тем, что эти миниатюрные электронные элементы ввиду своих компактных размеров, имеют очень маленькую паразитную емкость и индуктивность, соответственно и малые помехи.

Таблица маркировки smd резисторов

Сопротивление smd резисторов может измеряться в ом (Ом), килоом (кОм), мегаом (МОм) и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены.

Резисторы smd – это те же постоянные резисторы, только предназначенные для поверхностного монтажа на печатную плату. SMD резисторы значительно меньше, чем их аналогичные металлопленочные или металлооксидные резисторы. По стандарту они бывают квадратной, прямоугольной и круглой формы. Имеют очень низкий профиль по высоте. Вместо проволочных выводов обычных постоянных резисторов, которые выводами вставляются в отверстия печатной платы, у smd резисторов имеются на концах небольшие контакты, которые припаяны к поверхности корпуса smd резистора. Это избавляет от необходимости сверлить отверстия в печатной плате, и тем самым позволяет более эффективно и насыщенно использовать всю ее поверхность.

Таблица маркировки smd резисторов постоянного сопротивления

AliExpress заказать smd резисторы

Транзисторы в корпусе smd

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Здесь нужно пояснить — корпуса такого типа могут содержать в себе не только одиночный транзистор, но и целую сборку компонентов.

Заключение

Информация о маркировочных кодах, содержащаяся в литературе, требует критического подхода и осмысления. К сожалению, красиво оформленный каталог с безукоризненной полиграфией не гарантируют от опечаток, ошибок, разночтений и противоречий, поэтому исходите из данных, что приведены в справочнике о маркировке радиоэлементов.

В заключение хотелось бы поблагодарить источники, которые были использованы для подбора материала к данной статье:

Маркировка радиодеталей, Коды SMD BE, BE, BE, BE-, BE-, BE=***, BEAL, BEAM, BEAR, BEAS, BEAT, Be. Даташиты BCX55, BCX55TA, BD4723G, BD48E41G, BD48K41G, BZT52H-C6V8, MMBZ5245B, RP130Q251A, RT9011-DFPJ6, RT9011-NPGQWC, RT9169-25PV, RT9169-25PX, RT9193-2HPQW, RT9198-1HGY, SMAJ12A, SMBJ12A, SMBJ12CA, Si1433DH, UDZ6V8B, V6309LSP3B+, V6309MSP3B+, V6309RSP3B+, V6309SSP3B+, V6309TSP3B+.

BE	SOT-89	BCX55	BL Galaxy Electrical	NPN транзистор
BE	SOT-89	BCX55TA	Diodes	NPN транзистор
BE	SOT-25	BD4723G	ROHM	Детектор напряжения
BE	SOD-123F	BZT52H-C6V8	NXP	Стабилитрон
BE	SOT-23	MMBZ5245B	Semtech	Стабилитрон
BE	SOT-343R	RP130Q251A	Ricoh	Стабилизатор напряжения
BE	SMA	SMAJ12A	Littelfuse	Защитный диод
BE	DO-214AA	SMBJ12A	Vishay	Защитный диод
BE	SMB	SMBJ12CA	Diodes	Защитный диод
BE	SOD-323	UDZ6V8B	Diodes	Стабилитрон
BE*	WDFN-6 1.6×1.6	RT9011-NPGQWC	Richtek	Стабилизатор напряжения
BE*	WDFN-6 2×2	RT9193-2HPQW	Richtek	Стабилизатор напряжения
BE**	SOT-363	Si1433DH	Vishay	Полевой транзистор с P-каналом
BE-	SOT-89	RT9169-25PX	Richtek	Стабилизатор напряжения
BE-***	SOT-26	RT9011-DFPJ6	Richtek	Стабилизатор напряжения
BE-***	SOT-23	RT9169-25PV	Richtek	Стабилизатор напряжения
BE=***	SOT-343	RT9198-1HGY	Richtek	Стабилизатор напряжения
BEAL	SOT-23	V6309LSP3B+	EM Microelectronic	Цепь сброса микропроцессора
BEAM	SOT-23	V6309MSP3B+	EM Microelectronic	Цепь сброса микропроцессора
BEAR	SOT-23	V6309RSP3B+	EM Microelectronic	Цепь сброса микропроцессора
BEAS	SOT-23	V6309SSP3B+	EM Microelectronic	Цепь сброса микропроцессора
BEAT	SOT-23	V6309TSP3B+	EM Microelectronic	Цепь сброса микропроцессора
Be	SOT-25	BD48E41G	ROHM	Детектор напряжения
Be	SOT-23	BD48K41G	ROHM	Детектор напряжения

Сокращенная маркировка SMD радиодеталей (marking SMD) | hardware

Типы миниатюрных SMD-компонентов, коварно закодированные производителями трехсимвольной и двухсимвольной (а иногда кодировка состоит из одного символа!) маркировкой, без специальных справочников распознать очень непросто. У меня накопилось несколько ссылок на онлайновые справочники такого рода

кодировки, и решил их для удобства выложить в виде отдельного обзора.

http://www.s-manuals.com/smd
Довольно удобный справочник, оформленный в виде квадратной таблицы по двум первым символам кодировки. В ячейках таблицы находятся ссылки на более детальную таблицу, в которой имеется наименование и назначение радиокомпонента, его производитель и даже ссылка на даташит.

http://microsin.ru/phpscr/showsmd02.php
Справочник из журнала Радиокомпоненты», 1..4 номера 2003 г. и 1, 2 номера 2004 г. — таблица, удобная для поиска по загруженной странице в браузере. Указан тип компонента, изготовитель, тип корпуса, описание компонента, и даже по многим компонентам имеется картинка с цоколевкой выводов. Удобство справочника также в том, что он целиком находится на одной странице, что позволяет легко скачать его к себе на компьютер и использовать offline, как электронный документ (html или Word) — SMDcodebook.rar.

The SMD Codebook
Справочник построен из набора таблиц, каждая таблица соответствует первому символу кодировки. Указаны наименование компонента, производитель, код картинки с цоколевкой, тип корпуса, краткое описание (или эквивалент). Есть размеры многих SMD-корпусов.

Surface Mount Device identification
Справочник, не такой полный, как другие, но тоже достойный внимания. Указаны принципы маркировки SMD резисторов и конденсаторов.

[Ссылки]

1. Таблицы соответствия микросхем 561 и 1561 серий импортным микросхемам 4000 серии.
2. Таблица соответствия отечественных микросхем серий TTL импортным микросхемам 74-й серии.
3. Мини-справочник по микросхемам.
4. Сокращенная кодировка компонентов Analog Devices.

Программу Поиска Smd Компонентов — needsource’s diary

Долго блуждала я эти дни в поисках нужной мне. Не могу из программ и компонентов. Программы для поиска и установки драйверов Сергей. Что такое smd компоненты и подборка справочной документации по ним. Smd-taxi — аппарат российского производства для установки smd-компонентов. Программа определения Smd. То наберите в нем поиск компонента и посмотрите как будет.

Программу Поиск Smd Компонентов По Маркировке

Программу Поиск Smd Компонентов По Маркировке

Программа помогает определять, что это за прибор, в зависимости от того, какая у него smd маркировка на корпусе, показывает краткие характеристики, поиск datasheet на различных сайтах, просмотр в оффлайн режиме сохраненных datasheet. Поле ввода кода, который нанесен на SMD-компоненте 2. Поле ввода названия прибора 3.

Блок кнопок для поиска нужного даташита на прибор – т.е. Мы нашли по коду/названию прибор, он высветился в выборке базы данных (5), затем жмем на кнопку datasheetcatalog.net, alldatasheet.com, datasheet4u.com и запускается браузер с параметрами поиска даташита на тот прибор на котором стоит выделение в выбоке (5). Если вы нашли даташит на прибор и сохранили его с тем же названием, что и во втором столбце выборки (5) в папке PDF справочника – то этот datashhet откроется в Adobe Acrobat Reader. Выборка из базы компонентов – в ней показаны основные сведения о компоненте (код, наименование, фирма-изготовитель, тип корпуса, и краткое описание его функционального назначения) 6. Здесь показывается чертеж корпуса для компонента 7. Книгу м л миронова съемные протезы скачать.

Как и чем можно паять SMD Из-за своих очень маленьких габоритов у многих начинающих радиолюбителей возникает вопрос ‘Как паять SMD?’ В этой небольшой статье мы постпрались ответить на этот вопрос на практическом примере. О SMD Вторым важным преимуществом SMD, по сравнению с обычными радиоэлементами это минимизация паразитных емкостей и индуктивностей, что резко снижает наводимые помехи, особенно в высокочастотных схемах. Но есть и недостатки, во первых пайка SMDкомпонентов, процесс интересный и требует базовых навыков и опыта. Во вторых, если SMD используемое в многослойных печатных платах, и расположенное внутри последних, выходит из строя поменять его просто не возможно. А при демонтаже и замене поверхностных радиокомпонентов, необходимо строго соблюдать температурный режим, иначе повреждения внутренней структуры не избежать.

Урок 6 — SMD компоненты

SMD компоненты

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

— крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.

На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

— радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.

Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).

Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы

Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы

Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:

Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

Скачать урок в формате PDF

Как определить компоненты SMD? (или как мне определить какой-либо компонент)

Шаг 1) Определите пакет, отметьте, сколько штырьков, сначала совместите штифты. Обратите внимание, что иногда штыри пакета находятся под деталью или вытянуты от детали. Также получите размеры детали с помощью линейки или (предпочтительно) штангенциркуля и сопоставьте их с диаграммой, запишите их для последующего шага. Убедитесь, что при точном измерении шага штифтов (расстояния между штифтами) трудно (например) определить разницу между шагом 1 мм и шагом 1,25 мм. Удостоверьтесь, что измерение является точным, или измерьте по нескольким контактам и разделите на количество контактов, чтобы получить шаг.

Размеры упаковки стандартизированы IPC-7351 или их также можно найти, выполнив поиск типа пакета в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах, отличных от таблиц данных, для их поиска может потребоваться некоторая охота)

Вот некоторые ресурсы, которые помогут вам найти различные пакеты или использовать их ниже:

Источник: NXP

Шаг 2) Определите все маркировки на верхней части компонента. Эти маркировки включают в себя: логотип производителя и \ или код SMT.

Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 может быть ошибочно принято за B. Это означает, что если у вас есть A32B, его можно принять за A328. Если вы не уверены, вам нужно искать оба. Вот несколько источников, где вы можете их найти:

Вы можете найти множество логотипов производителя микросхем, используя эту ссылку или картинку ниже:

Источник: Electronicspoint

Шаг до сих пор не может его найти. 3) Итак, что вы будете делать в этот момент, если не можете найти свою роль? Есть еще много вариантов. Используйте то, что вы знаете о части.

Логотип или знак производителя на упаковке может быть очень полезен для идентификации упаковки. Используйте параметрический поиск на веб-сайте производителя и информацию об упаковке, чтобы сузить количество деталей. Например: если я думал, что это был операционный усилитель с 5 контактами, и я знал, что производитель — TI, я бы пошел на сайт TI и запустил параметрический поиск, который ищет все операционные усилители с 5-контактными пакетами.

Затем начните проверять таблицы данных, так как большинство ведущих производителей предоставляют коды SMT в таблицах с информацией о пакете. Если это старая часть, то поиск в старых таблицах данных или, возможно, электронное письмо производителю может помочь выяснить эту часть. Многие производители также имеют списки кодов SMD.

Чем больше у вас уверенности в типе пакета (или сузили его до нескольких пакетов), и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск по дистрибьютору (например, Digikey , Mouser или Octopart ), чтобы сузить часть есть. Это позволяет вам открыть таблицу данных и проверить.

Я также нашел чрезвычайно неопределенные части в Google только пакетом и числом SMD. Я попробовал разные комбинации пакетов (у меня было два варианта), и после некоторой проверки Google я сузил его до 3 частей. После некоторого тестирования я нашел свою часть.

Если все это не работает, и ваша часть все еще функционирует, вам, возможно, придется сделать больше реверс-инжиниринга схемы и найти функциональность этой части.

Например, если вы знаете, что это транзистор, вы можете проверить тип транзистора с помощью мультиметра, или диоды можно легко определить с помощью диодного режима измерителя.

Из-за утечки тока в цепи, когда она выключена, такие элементы, как конденсаторы или немаркированные резисторы, возможно, придется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы измерителя размещены через него).

Как определить деталь по SMD маркировке

Данная статья- небольшая попытка разобраться в той путанице, которая происходит в SMD маркировке радиоэлементов.

Если в маркировке радиодеталей советского производства существовала какая-то закономерность, то среди зарубежных радиоэлементов всегда были свои тонкости, заключающиеся в первую очередь в том, что каждый производитель, как правило, вносил свои буквенные индексы в название деталей, а с переходом на SMD ситуация только лишь ухудшилась…

Главная проблема заключается в том, что на SMD корпусе катастрофически мало места, но помимо названия детали, производитель очень часто пытается впихнуть туда еще и дополнительную инфу- номер партии, адрес производства и т.д…

Кроме этого корпус радиоэлемента так-же совершенно ни о чем не говорит- так, к примеру в довольно распространенном корпусе SOT-23 могут быть как транзисторы, так и стабилитроны (или диоды), и вот пара примеров: стабилитроны серии BZX84

А вот транзистор BCX41

В 4-х и более выводных SMD корпусах ситуация еще запутанней- это могут быть и транзисторы, и транзисторные сборки, и различные микросхемы.

Конечно- же производитель обычно указывает информацию по маркировкам в даташитах, но и от этого ничуть не легче- как правило в даташитах прилагается дополнительная инфа в виде символов типа «*» или буквенных индексов

Пример первый: информация из даташита цифрового транзистора серии PDTC123E:

Здесь сказано что буква «W» перед кодом 26 означает что данный транзистор китайского производства.

Пример второй: довольно распространенная микросхема ШИМ-контроллер LD7536 в корпусе SOT-26

Сама по себе микросхема имеет SMD маркировку p36, однако на корпусе имеются еще несколько символов: это и год изготовления, и неделя изготовления и код продукции.

Имеется и еще одна, не совсем страшная, но все-таки проблема- это различная маркировка корпусов у разных производителей.
Дело в том, что и тут имеются свои стандарты:
1. De Facto Standart — общепринятое обозначение корпуса

2 JEDEC — Joint Electron Devices Engineering Council (США)

3. JEITA — Japan Electronics and Information Technology Industries Association

4. А иногда и фирменное — обозначение корпуса, принятое в отдельной компании

Так, к примеру, довольно распространенный корпус

В разных даташитах может называться по разному: SOT-523, SOT-490, SC89-3.

В общем, подводя итоги всего вышесказанного вывод напрашивается сам- если возникла необходимость определить деталь по SMD маркировке, то необходимо одновременно рассматривать несколько вариантов. Для ясности- приведем один пример:

Предположим, у нас имеется неизвестная деталька, в 3-х ногом SMD корпусе, и выглядит она так:

Для того чтобы определить наименование, требуется одновременно рассматривать три варианта маркировки:

1. W26 смотрим в этой таблице
2. W2* смотрим в этой таблице
3. *26 смотрим в этой таблице

При этом так-же еще необходимо и учитывать размеры корпуса ( в данном случае это SOT-23) и схемы включения.

Согласен- итоги статьи малоутешительны, однако если у Вас возникли проблемы- Вы можете заглянуть к нам на ФОРУМ, подумаем вместе!
Кроме этого- мы стараемся ежедневно просматривать массу различных источников и даташитов, так что информация на сайте постоянно пополняется.

Важно!!! Для того чтобы пройти регистрацию на нашем форуме, настоятельно советую заглянуть сначала СЮДА.

Ниже приводится таблица SMD корпусов различных радиоэлементов, надеемся она облегчит Вам поиски нужной информации

Внешний вид	Размеры	Название
	Два вывода
	7,0х6,0х2,6мм	smcj do214ab
	4,6х3,6х2,3мм	smbj do214aa
	4,5х1,4х2,5мм	gf1 do214ba
	4,5х2,6х2,0мм	smaj do214ac
	2,6х1,6х1,1мм	sod123 do219ab
	2,6х1,6х1,1мм	sod123f
	2,0х1,3х1,6мм	sod110
	1,7х1,25х0,9мм	sod323 sc76
	1,7х1,25х0,9мм	sod323f sc90a
	1,6х0,8х0,4мм	sod1608
	1,2х0,8х0,6мм	sod523f sc79
	1,0х0,6х0,45мм	sod822 tslp2
	Три вывода
	9,8х8,8х4,0мм	d2pak to263
	6,6х6,1х2,3мм	dpak to252aa
	6,5х4,6х1,1мм	smpc to277a
	6,5х3,5х1,8мм	sot223 to261aa sc73
	4,7х2,5х1,7мм	sot89 to243aa sc62
	2,9х1,8х0,8мм	sot23f
	2,9х1,5х1,1мм	sot346 to236aa sc59a smini
	2,9х1,3х1,0мм	sot23 to236ab
	2,0х2,0х0,65мм	sot1061
	2,0х1,25х0,9мм	sot323 sc70 usm
	1,6х0,8х0,7мм	sot523 sot416 sc75a
	1,6х0,8х0,7мм	sot523f sot490 sc89-3 UMT3F
	1,2х0,8х0,5мм	sot723 sc105aa tsfp-3
	1,0х0,6х0,5мм	sot883 sc101 tslp3-1
	0,8х0,6х0,37мм	sot1123
	*4 Вывода*
	4,8х3,9х2,5мм	mbs to269aa
	4,4х4,1х2,0мм	sop4
	4,4х2,6х2,0мм	ssop4
	6,5х3,5х1,8мм	sot223-4
	2,9х1,3х1,0мм	sot143
	2,9х1,3х1,0мм	sot143r
	2,0х1,3х0,9мм	sot343
	1,6х1,2х0,5мм	sot543
	1,4х0,8х0,55мм	tsfp4-1
	1,2х0,8х0,4мм	tslp4
	1,0х1,0х0,6мм	dfn4
	0,75х0,75х0,63мм	dsbga4 wlcsp
	5 выводов
	9,8х8,8х4,0мм	d2pak5 to263-5
	6,6х6,1х2,3мм	dpak5 to252-5
	6,5х3,5х1,8мм	sot223-5
	3,3х3,3х1,0мм	mo240 pqfn8l
	4,5х2,5х1,5мм	sot89-5
	2,9х1,6х1,1мм	sot23-5 sot25 mo193ab mo178aa sc74a tsop5 sot753
	2,9х1,6х1,0мм	sct595
	2,0х1,25х0,95мм	sot353 mo203aa sc88a sc70-5 tssop5
	1,6х1,2х0,6мм	sot553 sot665 sc107
	0,8х0,8х0,35мм	sot1226 x2son5
	6 Выводов
	3,0х2,0х0,75мм	mlp2x3 mo229 dfn2030-6 lfcsp6
	3,0х1,7х1,1мм	ssot6 mo193
	2,0х2,0х0,75мм	dfn2020-6 sot1118 wson6 llp6
	2,9х1,6х1,1мм	sot23-6 sot-26 mo178ab sc74
	2,9х1,6х0,9мм	tsot6 mo193
	2,0х1,25х1,1мм	sot363 mo203ab ttsop6 sc88 sc70-6 us6
	1,6х1,2х0,6мм	sot563f sc89-6 sc170c sot666
	1,45х1,0х0,55мм	sot886 mo252 xson6 mp6c
	1,2х0,8х0,4мм	wlcsp6 dsbga6
	8 выводов
	4,4х3,0х1,0мм	tssop8 mo153
	3,05х1,65х1,05мм	chipfet
	3,0х3,0х0,9мм	tdfn8 wson8 lfcsp8
	2,0х2,0х0,85мм	mlf8
	3,0х3,0х1,1мм	msop8 mo187aa
	3,0х3,0х0,75мм	vssop8
	Более 9 выводов	количество выводов указано значками **
	3,0х3,0х1,1мм	usoic rm micro**
	3,0х3,0х0,9мм	tdfn vson dfn wson
	2,9х2,5х1,1мм	msop** mo187da
	1,8х1,4х0,5мм	uqfn**
		wdfn**
	1,45х1,45х0,6мм	bga 9pin flip-chip

pcb — Как определить компоненты SMD? (или как определить какой-либо компонент)

Шаг 1) Определите упаковку, отметьте, сколько контактов, сначала сопоставьте контакты. Обратите внимание, что иногда штифты корпуса находятся под деталью или выступают от детали. Также получите размеры детали с помощью линейки или (желательно) штангенциркуля и сопоставьте их с таблицей, запишите их для более позднего шага. Убедитесь, что при измерении шага штифтов (расстояния между штифтами), когда это делается точно, может быть трудно определить (например) разницу между шагом 1 мм и 1.Шаг 25 мм. Убедитесь, что измерение точное, или измерьте несколько штифтов и разделите на количество штырей, чтобы получить шаг штифта.

Размеры упаковки стандартизированы IPC-7351 или их также можно найти, выполнив поиск типа упаковки в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах, отдельных от таблиц данных, может потребоваться некоторое время, чтобы найти их)

Вот несколько ресурсов, которые помогут вам найти различные пакеты или использовать это ниже:

Источник: NXP

Шаг 2) Найдите все маркировки на верхней части компонента.Эти обозначения включают: логотип производителя и \ или код SMT.

Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 можно ошибочно принять за B. Это означает, что если у вас A32B, его можно принять за A328. Если вы не уверены, вам нужно будет искать и то, и другое. Вот несколько источников, где их можно найти:

Вы можете найти многие логотипы производителей ИС, используя эту ссылку или картинку ниже:

Источник: Electronicspoint

Шаг все еще не может найти его 3) Итак, что вы будете делать в этот момент, если не можете найти свою деталь? Есть еще много вариантов.Используйте то, что вы знаете о детали.

Логотип производителя или знак на упаковке могут быть действительно полезными для идентификации упаковки. Используйте параметрический поиск на веб-сайте производителя и информацию об упаковке, чтобы сократить количество деталей. Например: если я думал, что это операционный усилитель с 5 контактами, и я знал, что производитель TI, я бы пошел на веб-сайт TI и запустил параметрический поиск, который ищет все операционные усилители с 5-контактными корпусами.

Затем начните проверять таблицы данных, поскольку большинство ведущих производителей предоставляют коды SMT в таблицах данных с информацией о пакете.Если это старая деталь, поиск по старым таблицам данных или, возможно, электронное письмо производителю может быть способом уточнить деталь. Многие производители также имеют списки кодов SMD.

Чем больше у вас уверенности в типе пакета (или сужаете его до нескольких пакетов) и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск дистрибьютора (например, Digikey, Mouser или Octopart), чтобы сузить круг вопросов. часть есть. Это позволяет вам открыть таблицу и проверить.

Я также нашел очень расплывчатые детали в Google только по упаковке и номеру SMD.Я пробовал разные комбинации пакетов (у меня было два варианта), и после некоторого поиска в Google я сузил его до трех частей. После некоторого тестирования я нашел свою часть.

Если все это не работает, а ваша деталь все еще функционирует, вам, возможно, придется провести дополнительный реверс-инжиниринг схемы и определить функциональность детали.

Из-за утечки тока в цепи, когда она выключена, такие части, как конденсаторы или немаркированные резисторы, возможно, потребуется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы метр).

Поверхностный монтаж

— Номер детали диода SMD из кода маркировки

поверхностный монтаж — Номер детали диода SMD из кода маркировки — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 3 года назад

Просмотрено 1к раз

\ $ \ begingroup \ $

На этот вопрос уже есть ответ :

Закрыт 3 года назад.

Я не могу найти деталь диода SMD из кода маркировки, пожалуйста, предложите, если это возможно.

Создан 09 июл.

\ $ \ endgroup \ $ 6 Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Маркировка smd

Главная
Автозвук
DVD
Материнские платы
Мобильные телефоны
Мониторы
Ноутбуки
Принтеры
Планшеты
Телевизоры
Таблицы данных
Маркировка SMD
Forum

Первые 2 символа маркировки SMD

97 0TU

97 0T

97 1X

97 1X 9001 900

97 900W900

97 9001

97 5S 901

97 900V 900 AD97 AA9797979797

097

097 E6 900

7 J 900 900900 97 J897

097

97 JL97 900 JP

9011 9011 9011 9011 9011 9011 9011 9009 7 KU

L397

097 L3

97 N2

97 900

9 0097 901 901

97 V7

97 V7 900

90197 900 * 900 XY97 900 Z 9011 90097 90019797 9001 ZZ

	0	1	2	3	4	5	6	7	8	9	A	B		C		G	H	I	J	K	L	M	N	O	P	Q	R	S	U W	X	Y	Z	*	—	.
0	00	01	02	03	04	05	06	07	08	09	0A	0E	0CD 901	0F	0G	0H		0J	0K	0L				0P		0R	0S	0X		0Z	0 *
1	10	11	12	13	14	15	16 9010	19 901	1A	1B	1C	1D	1E	1F	1G	1H		1J	1K	1L	1M	1N		1P	1Q	1R	1S	1T	1U	1V	1W
2	20	21	22	23	24	25	26	27	28	29	2A	2B	2B		2E	2F	2G	2H			2K	2L	2M	2N		2P	2Q	2R1010	2Q	2R1010	2R	2 Вт	2X	2 года		2 *		2.
3	30	31	32	33	34	35	36	37	38	39	3A	3B	3C	3C 901	3F	3G	3H		3J	3K	3L	3M	3N		3P		3R	3S		3 года		3 *		3.
4	40	41	42	43	44	45	46	47	48	49	4A	4B	4CD 901	4F	4G	4H		4J	4K		4M	4N		4P		4R	4S	4 года	4Z	4 *		4.
5	50	51	52	53	54	55	56	57	58	59	5A	5B	5CD 901	5F	5G	5H	5I	5J	5K	5L	5M	5N		5P		5R	5W	5X	5Y	5Z	5 *	5-	5.
6	60	61	62	63	64	65	66	67	68	69	6A	6B	6CD 901	6F	6G	6H		6J	6K	6L	6M	6N		6P		6R	6S	6X	6 лет	6Z	6 *	6-	6.
7	70	71	72	73	74	75	76	77	78	79	7A	7B	7CD 901	7F		7H		7J	7K		7M	7N		7P		7R	7S	7T 7X	7лет	7Z			7.
8	80	81	82	83	84	85	86	87	88	89	8A	8B	8CD 901	8F	8G	8H	8I	8J	8K	8L	8M	8N		8P	8Q	8R	8S	900V	8W	8X	8Y	8Z		8-	8.
9	90	91	92	93	94	95	96	97	98	99	9A	9B	9CD 901	9F	9G							9N		9P										9V		9.
A	A0	A1	A2	A3	A4	A5	A6	A7	A8	A9	AC		AC		AF	AG	AH	AI	AJ	AK	AL	AM	AN		AP	AQ	AR	AS	A AV	A AV	AW	AX	AY	AZ	A *
B	B0	B1	B2	B3	B4	B4	900	B8	B9	BA	BB	BC	BD	BE	BF	BG	BH	BI	BJ 9 0110	BK	BL	BM	BN	BO	BP	BQ	BR	BS	BT	BU	BV	BW	BX	BY B *
C	C0	C1	C2	C3	C4	C5	C6	C7	C8	C9	C9	C9	C9	C9	CD	CE	CF	CG	CH	CI	CJ	CK	CL	CM	CN	CO	CP	CQ	CR	CR	CT	CU	CV	CW	CX	CY	CZ	C *
D	D0 901 10	D1	D2	D3	D4	D5	D6	D7	D8	D9	DA	DB	DC	DD	D	D		D	D	D DH	DI	DJ	DK	DL	DM	DN	DO	DP	DQ	DR	DS	DT	DU	DV	DU	DV	D	DY	DZ	D *	D-
E	E0	E1	E2	E3	E4	E5	E6	EA	EB	EC	ED	EE	EF	EG	EH	EI	EJ	EK	EL	EM	EN	EO	EP	EQ	ER	ES	ET	EU	EV	EW	EX	EY	EZ	E * 997 901 905	905	F	F0	F1	F2	F3	F4	F5	F6	F7	F8	F9	FA	FB	FD	FB	FB	FB		FG	FH	FI	FJ	FK	FL	FM	FN	FO	FP	FQ	FR	FS	FT		FJ	FT		F	FT	FW	FX	FY	FZ	F *
G	G0	G1	G2	G3 9 0110	G4	G5	G6	G7	G8	G9	GA	GB	GC	GD	GE	GF	GG	GH	GH	GL	GM	GN	GO	GP	GQ	GR	GS	GT	GU	GV	GW	GX	GY	GZ	GZ
H	H0	h2	h3	h4	h5	H5	H6	H7	H8	H9	HB	HA	HA		HA	HA	HE	HF	HG	HH		HJ	HK	HL	HM	HN	HO	л.с.	HQ	HR	HS	HT	HU	HV	HW	HX	HY	HZ	H *
7 900	I3					I8	I9			IC							IJ					IQ	IR	IS	IT					IY		I *
J3	J4	J5	J6	J7	J9	JA	JB	JC	JD	JE	JF	JG	JH		JJ	JK	JL	JQ	JR	JS	JT	JU	JV	JW	JX	JY	JZ	J *			K2	K3	K4	K5	K6	K7	K8	K9	KA	KB	KC	KD	KE	KH	KH	KH	KH	KH	KH	KJ	KK	KL	KM	KN		KP	KQ	KR	KS	KT	KV	KW	KX	KY	KZ
L	L0	L1	L2	9001	L7	L8	L9	LA	LB	LC	LD	LE	LF	LG	LH	LI	LJ	LK	LK	LK	LK	LJ	LO	LP	LQ	LR	LS	LT	LU	LV	LW	LX	LY	LZ		10	LZ		10 9011 97 9011 9011 901	M1	M2	M3	M4	M5	M6	M7	M8	M9	MA	MB	MC	MD	ME	MF	MG	MH	MI	MJ	MK	ML	MM	MN	MO	MP	MQ	MQ	MQ	MQ MS	MT	MU	MV	MW	MX	MY	MZ
N	N0	N1	N2	N2 N5	N6	N7	N8	N9	NA	NB	NC	ND	NE	NF	NG	NH	NI	NJ	NJ	NJ	NJ	NM	NN	NO	NP	NQ	NR	NS	NT	NU	NV	NW	NX	NY	NZ	N *
O		O1	O2	O3	O4					OC	OD	OE		OG				OK		OM			OP	OQ	OR		OS	OR	OV		OX		OZ	O *
P	P0	P1	P2	P3	P4	P5		P4		P4	P8	P9	PA	PB	PC	PD	PE	PF	PG	PH	PI	PJ	PK	PL	PM	PN	PO	PP	PQ	PR	PS	PT	PU	PW	PX	PY	PZ	P *
Q	Q0	Q1			Q4	10		Q4	10	901	QB	QC	QD	QE	QF	QG	QH		QJ	QK		QM	QN		QO	QO	QO	QO	QO	QS	QT	QU	QV	QW	QX	QY	QZ
R	R0	R1	R2	R3	R4		R6	R7			1 RA	RC 7	RD	RD	RF	RG	RH	RI	RJ	RK	RL	RM	RN	RO	RP	RQ	RR	RU RS	RT	RR	RT	RU RS	RT 901	RW	RX	RY	RZ	R *
S	S0	S1	S2	S3	S4	S5	S5	S5	S5	S5 S8	S9	SA	SB	SC	SD	SE	SF	SG	SH		SJ	SK	SL	SM	SN	SO	SP	SQ	SR	SS	ST	SU	SV	SW	SX	SY	SY 901
T	T0	T1	T2	T3	T4	T5	T6	T7	T8		T9	T9	TA	TD	TE	TF	TG	TH		TJ	TK	TL	TM	TN	TO	TP	TS	TR 9010	TT		ТУ	TV	TW	TX	TY	TZ	T *
U	U0 9 0110	U1	U2	U3	U4	U5	U6	U7	U8	U9	UA	UB	UC	UD	UE	UE	UE	UE UH	UI	UJ	UK	UL	UM	UN	UO	UP	UQ	UR	US	UT	UU	UV	UW	UV	UY	UZ
V	V0	V1	V2	V3	V4	V5		V6	VB	VC	VD	VE	VF	VG	VH		VJ	VK	VL	VM	VN		VP	VQ	VR	VS	VT	VU	VV	VW	VX	VY	VZ			1 9011 9011		1 901 901	W0	W1	W2	W3	W4	W5	W6	W7	W8	W9	WA	WB	WC	WG	WG	WG	WD	WD	WD	WD	WH	WI	WJ	WK	WL	WM	WN	WO	WP	WQ	WR	WS	WT	WU	WU	WU	WU	WU	WU	WU	WU WX	WY	WZ
X	X0	X1	X2	X3	X4	X5	X6	X7	X8	X9	XA	XB	XC	XD	XE	XF	XG	XH	XG	XH	XH	XL	XM	XN	XO	XP	XQ	XR	XS	XT	XU	XV	XW	XX	XY
Y	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7	Y8	Y9		Y9		Y9		Y9		Y8	YE	YF	YG	YH	YI	YJ	YK	YL	YM	YN	YO	YP 90 110	YQ	YR	YS	YT	YU	YV	YW	YX	YY	YZ	Y *

Z2	Z3	Z4	Z5	Z6	Z7	Z8	Z9	ZA	ZB	ZC	ZD	ZE	ZF	ZF	ZF	ZF	ZF	ZF	ZF	ZF	ZJ	ZK	ZL	ZM	ZN	ZO	ZP	ZQ	ZR	ZS	ZT	ZU	ZV	ZW
—	-0	-1	-2	-3	-4	-5	-6	-7	-8	-9	-A	-B	-C								-K	-L	-M	-M	-M		-O			-R	-S	-T		-V	-W		-Y	-Z				*																	10			10			10	901													**

table% 20of% 20smd% 20ic% 20marking% 20codes техническое описание и примечания к приложению

2006 — лкст9785 Аннотация: FWLXT9785BC.C2V HBLXT9785HE.D0 «Сетевые карты» RMII Версия спецификации 1.2 WBLXT9785HE HBLXT9785 WBLXT9785HE.D0 WBLXT9785HC LXT9785EHC Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E LXT978 = FWLXT9785BC.C2V HBLXT9785HE.D0 «сетевые карты» Версия спецификации RMII 1.2 WBLXT9785HE HBLXT9785 WBLXT9785HE.D0 WBLXT9785HC LXT9785EHC
2004 — LXT9785EHC Реферат: HBLXT9785HE n14 167 HBLXT9785HE.D0 LXT9785MBC HBLXT9785EHC HBLXT9785HC.D0 LXT9785HE LXT9785HC LXT9785E Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E B3408-01 LXT9785EHC HBLXT9785HE n14 167 HBLXT9785HE.D0 LXT9785MBC HBLXT9785EHC HBLXT9785HC.D0 LXT9785HE LXT9785HC
2006 — электрическая схема для cd 6283 12 PIN Аннотация: 92HD206 AES17-1991 SNR 6209 hp 6263 cd 6283 схема усилителя звука cd 6283 audio Текст: нет текста в файле	Оригинал	PDF	92HD206 92HD206 электрическая схема для cd 6283 12 PIN AES17-1991 SNR 6209 6263 л.с. cd 6283 схема усилителя звука cd 6283 аудио
2001 — WBLXT9785HC Аннотация: T3 SL 100B lxt9785 RMII Версия спецификации 1.2 HBLXT9785HE hblxt9785 LXT9785HC WBLXT9785HE PRLXT9785BC B3368-01 Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E LXT9785 WBLXT9785HC T3 SL 100B Версия спецификации RMII 1.2 HBLXT9785HE hblxt9785 LXT9785HC WBLXT9785HE PRLXT9785BC B3368-01
2000 — F98F Аннотация: MC68377 F54F 16X16 f808 f722 f758 F53F QADC64 fa78 Текст: нет текста в файле	Оригинал	PDF	QADC64 MC68377 F98F MC68377 F54F 16X16 f808 f722 f758 F53F QADC64 fa78
2006 — ic 709 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	STAC9200 / 9200D 24-битный 100 дБ.STAC9200 / 9200D ic 709
2006 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	STAC9200 24-битный 100 дБ. STAC9200
2006 — 92HD202 Абстракция: mic 342 STAC9220 AES17-1991 Текст: нет текста в файле	Оригинал	PDF	92HD202 24-битный микрофон 342 STAC9220 AES17-1991
2006 — домкрат оптический Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	92HD001 24-битный 92HD001 оптический разъем
2006 — 9273D Аннотация: STAC9274D STAC9271D Текст: нет текста в файле	Оригинал	PDF	10-КАНАЛЬНЫЙ STAC927x 105 дБ.STAC9271 / 9272/9273/9274 48-контактный 56-пад 9273D STAC9274D STAC9271D
2006 — STAC9200 Абстракция: AC97 AES17-1991 stac9200x5 Текст: нет текста в файле	Оригинал	PDF	STAC9200 24-битный AC97 AES17-1991 stac9200x5
таблица поиска Аннотация: HT48R30A-1 7F00H Текст: нет текста в файле	Оригинал	PDF	A0002E Справочная таблица HT48R30A-1 7F00H
2006-STAC9223 Аннотация: STAC9221 Текст: нет текста в файле	Оригинал	PDF	STAC9220 24-битный STAC9220 STAC9223 STAC9221
2007 — WBLXT9785EHC Аннотация: LXT9785 HBLXT9785HE PRLXT9785BC Balun Transformers SMII-10BASE-T LXT9785HE LXT9785HC cortina systems LXT9785E Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E WBLXT9785EHC HBLXT9785HE PRLXT9785BC Балун Трансформеры SMII-10BASE-T LXT9785HE LXT9785HC системы кортины

2007 — 1000 базовых тонн MDI Реферат: 100BASE-FX HBLXT9785HE.D0 IP168 Лоток BGA 31 x 31 LXT9785HE LXT9785HC LXT9785EHC LXT9785E LXT9785 Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E LXT9785 1000 базовых тонн MDI 100BASE-FX HBLXT9785HE.D0 IP168 Лоток BGA 31 x 31 LXT9785HE LXT9785HC LXT9785EHC
2006 — аудиокодек Аннотация: АУДИО ВЫСОКОГО РАЗРЕШЕНИЯ AES17-1991 92HD700 Текст: нет текста в файле	Оригинал	PDF	10-КАНАЛЬНЫЙ 92HD700 92HD700 аудиокодек АУДИО ВЫСОКОГО РАЗРЕШЕНИЯ AES17-1991
Z85X30 Аннотация: Z80230 стол Текст: нет текста в файле	Оригинал	PDF	Z80X30 Z80230 Z85X30 Таблица
2003 — HBLXT9785HE.D0 Аннотация: LXT9785EHC TS-42 сбросить FWLXT9785BC.D0 LXT9785HE HBLXT9785EHC GDLXT9785MBC HBLXT9785HE hblxt9785 i386 SL Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E LXT9785E LXT9785 HBLXT9785HE.D0 LXT9785EHC Сброс TS-42 FWLXT9785BC.D0 LXT9785HE HBLXT9785EHC GDLXT9785MBC HBLXT9785HE hblxt9785 i386 SL
1997 — микросистемы C-Cube Аннотация: C-Cube VRP3 «фрейм-граббер» Текст: нет текста в файле	Оригинал	PDF	CLM4110) CLM4111RT) CLM4110 / 11 CLM4111RT CLM4111YUV Микросистемы C-Cube C-Cube VRP3 «Фрейм-граббер»
1999 — c844 г Аннотация: Карта 6808 7492 КОНФИГУРАЦИЯ КОНФИГУРАЦИИ КАРТА 6810 счетчик декодирования 7490 7498 4-битный 7486 Motorola 7498 контактная конфигурация 4812 4418 лист данных 6802 процессор Motorola Текст: нет текста в файле	Оригинал	PDF	MPC555 QADC64 MPC555 c844 г Карта 6808 КОНФИГУРАЦИЯ КОНТАКТОВ 7492 КАРТА 6810 счетчик декодирования 7490 7498 4 бит 7486 моторола Конфигурация 7498 контактов 4812 4418 лист данных 6802 процессор моторола
2007 — 865114 Аннотация: GWLXT9785BC RMII Версия спецификации 1.2 «сетевые карты» GDLXT9785MBC.D0-854705 LXT9785HC LXT9785EHC FWLXT9785BC.D0 уровень один и терминатор Bob Smith WBLXT9785HE.D0 Текст: нет текста в файле	Оригинал	PDF	LXT9785 LXT9785E WBLXT9785EHC 865114 GWLXT9785BC Версия спецификации RMII 1.2 «сетевые карты» GDLXT9785MBC.D0-854705 LXT9785HC LXT9785EHC FWLXT9785BC.D0 Уровень один и Боб Смит устранение WBLXT9785HE.D0
2006 — STAC9200 Резюме: INCAP LIMITED IT SERIES 92HD001 AES17-1991 Текст: нет текста в файле	Оригинал	PDF	92HD001D 48-контактный 24-битный STAC9200 ИНКАП ОГРАНИЧЕННАЯ СЕРИЯ ИТ 92HD001 AES17-1991
С-16 Аннотация: DSP56603 MF11 Текст: нет текста в файле	Оригинал	PDF	DSP56603UM / AD С-16 DSP56603 MF11
2006-STAC9200X5 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	STAC9200 24-битный STAC9200X5
2006 — stac9227x5 Аннотация: микросхема sigmatel audio cd 6283 схема sigmatel 9228 STAC9227 stac9228x sigmatel stac9228x stac9228x5 STAC9227X AES17-1991 Текст: нет текста в файле	Оригинал	PDF	STAC9227 / 9228/9229/9230 105 дБ.stac9227x5 sigmatel audio микросхема cd 6283 sigmatel 9228 STAC9227 stac9228x sigmatel stac9228x stac9228x5 STAC9227X AES17-1991

Калькулятор кода резистора SMD

Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать» или введите .

Примечание: Программа была тщательно протестирована, но в ней все еще может быть несколько ошибок.Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр для перепроверки критических компонентов.

См. Также калькулятор цветового кода на этой странице для MELF и стандартных сквозных резисторов.

Как рассчитать номинал SMD резистора

Большинство микросхем резисторов маркируются трех- или четырехзначным кодом — числовым эквивалентом знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).

Трехзначный код

Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом . Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить). Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.

Примеры 3-значного кода:

4-значный код

4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа.Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа укажут нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить). Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.

Примеры 4-значного кода:

EIA-96

Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD.Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащие цифры номинала резистора (см. Справочную таблицу ниже), а третья отметка (буква) указывает множитель.

97 900 43 9 0097 280 165 900 46 900

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178 9010		73 562
02	102	26	182	50	324	74	576
03	105	27	187 332	75	590
04	107	28	191	52	340	76	604
05	110	29	196 901	77	619
06	113	30	200	54	357 90 110	78	634
07	115	31	205	55	365	79	649
08	118	32 9010	56	374	80	665
09	121	33	215	57	383	81	681
10	124	900 58	392	82	698
11	127	35	226	59	402	83	715
12 9010	360097 130110
12 9010	130	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	1409	1409	1409	63	442	87	787
16	143	40	255	64	453	88	806
17907	261	65	464	89	825
18	150	42	267	66	475	90	845
845
274	67	487	91	866
20	158	44	68	499	92	887
21	162	45	287	69	511	93	909
294	70	523	94	931
23	169	47	301	71	536	95	953
	48	309	72	549	96	976

Код	Множитель
Z	0.001
Y или R	0,01
X или S	0,1
A	1
B или H	10
100195	D	1000
E	10000
F	100000

Примеры кода EIA-96:

01Y = 100 x 0,01 = 1 Ом
68X = 499 x 0.1 = 49,9 Ом
76X = 604 x 0,1 = 60,4 Ом
01A = 100 x 1 = 100 Ом
29B = 196 x 10 = 1,96 кОм
01C = 100 x 100 = 10 кОм

больше примеров EIA-96 SMD …

Примечания:

SMD резистор с маркировкой 0, 00, 000 или 0000 — перемычка (перемычка нулевого сопротивления).
чип резистор, помеченный стандартным трехзначным кодом, а короткая полоса под маркировкой обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Например: 1 2 2 = 1,2 кОм 1%. Некоторые производители подчеркивают все три цифры — не путайте это с кодом, используемым на резисторах, чувствительных к малому току.
со значениями порядка миллиомов, предназначенные для приложений измерения тока, часто маркируются с помощью букв M, m или L, показывающих расположение десятичной точки (со значением в миллиомах). Например: 1M50 = 1,50 мОм, 2M2 = 2,2 мОм, 5L00 = 5 мОм.
Токочувствительные SMD также могут быть отмечены длинной полосой сверху (1 м 5 = 1.5 мОм, R001 = 1 мОм и т. Д.) Или длинная полоса под кодом (101 = 0,101 Ом, 047 = 0,047 Ом). Подчеркивание используется, когда необходимо опустить начальную букву «R» из-за ограниченного пространства на корпусе резистора. Так, например, R068 становится 068 = 0,068 Ом (68 мОм).

Номинальная мощность

Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями.Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента, чтобы узнать точное значение.

Упаковка	Размер в дюймах (ДxШ)	Размер в мм (ДxШ)	Номинальная мощность
0201	0,024 дюйма x 0,012 дюйма	0,6 мм x 0,3 мм	1 / 20W
0402	0,04 дюйма x 0,02 дюйма	1,0 мм x 0,5 мм	1/16 Вт
0603	0.063 «x 0,031»	1,6 мм x 0,8 мм	1 / 16W
0805	0,08 «x 0,05»	2,0 мм x 1,25 мм	1 / 10W
1206	0,126 » x 0,063 дюйма	3,2 мм x 1,6 мм	1 / 8W
1210	0,126 дюйма x 0,10 дюйма	3,2 мм x 2,5 мм	1 / 4W
1812	0,18 дюйма x 0,12 «	4,5 мм x 3,2 мм	1/3 ширины
2010	0.20 дюймов x 0,10 дюйма	5,0 мм x 2,5 мм	1 / 2W
2512	0,25 дюйма x 0,12 дюйма	6,35 мм x 3,2 мм	1W

Допуск

Стандартный трех- и четырехзначный код не дает нам возможности определить допуск резистора SMD.

Однако в большинстве случаев вы обнаружите, что резистор для поверхностного монтажа с трехзначным кодом имеет допуск 5%, а резистор с четырехзначным кодом или новым кодом EIA-96 имеет допуск 1%. или менее.

Из этого правила есть много исключений, поэтому всегда сверяйтесь с таблицей данных производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

SMT поверхностный монтаж »Примечания по электронике

Резисторы для поверхностного монтажа часто имеют небольшие коды для обозначения их номинала — можно увидеть несколько различных схем кодирования.

Resistor Tutorial:

Обзор резисторов

Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E

Хотя не все резисторы SMD или резисторы SMT имеют маркировку со своими номиналами, некоторые маркируются, и ввиду нехватки места системы кодирования резисторов SMD не всегда могут обеспечить очевидную индикацию номинала резистора.

Системы кодирования резисторов для поверхностного монтажа в основном используются для обслуживания, ремонта и поиска неисправностей. Во время производства резисторы хранятся либо в намотанных лентах, либо в бункерах, используемых в машинах для поверхностного монтажа. Маркировку резистора SMD можно использовать в качестве проверки, чтобы убедиться, что установлены правильные значения, но обычно катушки или бункеры имеют соответствующую маркировку и код.

Резисторы SMD на печатной плате вместе с другими компонентами
Резисторы SMD представляют собой небольшие компоненты с цифрами на темном фоне

Схемы кодирования резисторов SMD

На многих резисторах SMD нет маркировки, указывающей их номинал.Для этих устройств, когда они распакованы и извлечены из упаковки, очень трудно определить их стоимость. Соответственно, резисторы SMD обычно используются в барабанах или других корпусах, где нет возможности смешивания разных значений.

На многих резисторах есть маркировка. Используются три системы:

Трехзначная система кодирования резисторов SMD
Четырехзначная система кодирования резисторов SMD
Система кодирования резистора EIA96 SMD

3-значная система кодирования резистора SMD

Трехзначная система кодирования резисторов SMT обычно используется для резисторов со стандартным допуском.

Как видно из названия, в этой системе маркировки резисторов SMD используются три цифры. Первые две цифры в коде обозначают значащие цифры, а третья — множитель. Это то же самое, что и цветные кольца, используемые для проводных резисторов, за исключением того, что вместо цветов используются реальные числа.

Следовательно, резистор SMD с цифрой 472 будет иметь сопротивление 47 x 10 ² Ом, или 4,7 кОм. Однако остерегайтесь резисторов, помеченных цифрами, например 100. Это не 100 Ом, но оно точно соответствует схеме и составляет 10 x 10 ⁰ или 10 x 1 = 10 Ом.

Трехзначный код маркировки резистора SMD

Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки. Например, резистор номиналом 4R7 будет 4,7 Ом.

4-значная система кодирования резистора SMD

Четырехзначная или четырехзначная схема маркировки резисторов SMT используется для маркировки резисторов SMD с высокими допусками. Его формат очень похож на трехзначную схему изготовления резисторов SMT, но расширен, чтобы дать большее количество значащих цифр, необходимых для резисторов с более высокими допусками.

В этой схеме кодирования первые три числа обозначают значащие цифры, а четвертое — множитель.

Следовательно, резистор SMD с цифрой 4702 будет иметь сопротивление 470 x 10 ² Ом, или 47 кОм.

Четырехзначный код маркировки резистора SMD

. Резисторы с номиналом менее 100 Ом маркируются буквой «R», как и раньше, для обозначения положения десятичной точки.

Система кодирования резистора SMD EIA96

Начали использоваться еще одна схема кодирования резистора для поверхностного монтажа или схема кодирования резистора SMD, и она нацелена на резисторы SMD с допуском 1%, т.е.е. те, которые используют резисторы серии EIA96 или E-96. Поскольку используются резисторы с более высокими допусками, требуются дополнительные значения. Однако небольшой размер резисторов SMT затрудняет чтение цифр. Соответственно, новая система стремится решить эту проблему. Используя только три цифры, фактические символы могут быть больше, чем символы четырехзначной системы, которые в противном случае потребовались бы.

В схеме кодирования резистора EIA SMD используется трехзначный код: первые 2 цифры обозначают 3 значащие цифры номинала резистора.Третий символ — это буква, обозначающая множитель. Таким образом, эту схему маркировки резисторов SMD не следует путать со схемой маркировки из трех цифр, поскольку буквы будут различать ее, хотя буква R может использоваться в обеих системах.

Для создания системы была взята серия резисторов E-96, и каждое значение или набор значащих цифр были последовательно пронумерованы. Поскольку в серии E-96 всего 96 значений, для нумерации каждого значения нужны только две цифры, и в результате это разумный способ уменьшить количество требуемых символов.

Подробная информация о схеме кода резистора EIA SMD представлена в таблице ниже:

рэнд

Кодовая схема резистора EIA SMD
Код	Множитель
Z	0,001
Y или	0,01
X или S	0,1
А	1
B или H	10
С	100
Д	1 000
E	10 000
Ф	100 000

Множители схемы кода резистора EIA SMD
Код	Сиг Инжир	Код	Сиг Инжир	Код	Сиг Инжир	Код	Сиг Инжир
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Например, резистор с маркировкой 68X можно разделить на два элемента.68 относится к значащим цифрам 499, а X относится к множителю 0,1. Следовательно, указанное значение составляет 499 x 0,1 = 49,9 Ом.

Иногда может показаться, что бывает трудно различить разные коды маркировки резисторов SMD. К счастью, они достаточно разные, чтобы их можно было отличить друг от друга, и путаница не изменилась.

Если на резисторах SMD указано их номинальное значение, это, безусловно, помогает при поиске неисправностей — обращение к списку деталей может быть более трудным, поскольку его может не оказаться под рукой.Соответственно, знание того, как читать различные коды маркировки резисторов SMD, может быть очень полезным.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Как найти значение кодов резисторов SMD и EIA-96 для SMD

Как рассчитать и найти значение резисторов SMD и EIA-96 для резисторов SMD?

SMD-резистор: технология поверхностного монтажа

SMD Resistor означает «устройство для поверхностного монтажа» (взято из SMT = технология поверхностного монтажа) резистор.Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.

Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах.

Похожие сообщения:

Чтение 3-значных кодов резисторов SMD

Первые две (2) цифры или числа будут указывать на значащие цифры или числа.
Третий будет множителем (в степени десяти i.что-то), а затем должен быть умножен на первые две (2) значащие цифры или число, или третье будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.
Буква «R» используется для обозначения десятичной точки «.» т.е. 1,1 Ом = 1R1 Ом
Сопротивления ниже 10 Ом (Ом) не имеют множителя.

Примеры 3-значных кодов резисторов SMD

250 = 25 x 10 ⁰ = 25 x 1 = 25 Ом (Это только и только 25 Ом, а не 250 Ом)

100 = 10 x 10 ⁰ = 10 x 1 = 10 Ом

721 = 72 x 10 ¹ = 72 x 10 = 720 Ом

102 = 10 × 10 ² = 10 x 100 = 1000 Ом или 1 кОм 915 = 91 x 10 ⁵ = 91 x 100000 = 9 100 000 Ом = 9.1 МОм

4R7 = 4,7 Ом

R12 = 0,12 Ом

Связанные сообщения:

Чтение 4-значных кодов резистора SMD

Нет ничего нового, кроме чтения значение резисторов SMD, как упомянуто выше, для трехзначных SMD петухов. Единственная разница в том, что со значащими числами. Короче говоря, в описанном выше методе первые две цифры обозначают значащие числа, тогда как в этом методе первые три цифры или числа будут отображать значащие числа.что-то), а затем должен быть умножен на первые две (3) значащие цифры или число, иначе четвертая будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.

Буква «R» используется для обозначения десятичной точки «.» т.е. 11,5 Ом = 11R5 Ом (4-значные резисторы SMD (серия E96).

Сопротивления ниже 10 Ом (Ом) не имеют множителя.

Также прочтите: Резистор и типы резисторов

Примеры 4-значные коды резисторов SMD

2500 = 250 x 10 ⁰ = 250 x 1 = 250 Ом (Это только и только 250 Ом, а не 2500 Ом)

1000 = 100 x 10 ⁰ = 100x 1 = 100 Ом

7201 = 720 x 10 ¹ = 720 x 10 = 7200 Ом или 7.2 кОм

1001 = 100 × 10 ¹ = 100 x 10 = 1000 Ом или 1 кОм

1004 = 100 × 10 ⁴ = 100 x 10000 = 1000 000 Ом или 1 МОм

R102 = 0,102 Ом (4-значные резисторы SMD (серия E96)

0R10 = 0,1 x 10 ⁰ = 0,1 x 1 = 0,1 Ом (4-значные резисторы SMD (серия E24) )

25R5 = 25,5 Ом (4-значные резисторы SMD (серия E96))

Чтение кодов резисторов SMD EIA-96

Метод маркировки кодов резисторов EIA-96 SMD является новым методом, который появился на 1% всех резисторов SMD.что-то), а затем должны быть умножены на первые две (2) значащие цифры.

Должны соответствовать кодам в таблицах (1) и (2).

Ниже приведена таблица (1), в которой показаны значения множителей для различных букв с использованием системы кодирования EIA-96 для кодов резисторов SMD.

Таблица (1)

97 1000

Буквы	Множители
Z	0,001
R или Y	0.01
S или X	0,1
A	1
B или H	10
C	100
D
D
D	10000
F	100000

Также обратите внимание на примеры считывания кодов резисторов SMD EIA-96, чтобы узнать о важности использования таблицы (2)

Таблица (2)

19900 900 04

97 6

97 900 90 09778797 6511097

Код	Значение	Код	Значение	Код	Значение	03 901 901 901 901 Код 901	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	107	28	191	52	340	76	604
05	110	29	196	53	348
06	113	30	200	54	357	78	634
07	115	31	205	55	365
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	398 82	392	392
11	127	35	226	59	402	83	715
12	130	36	232	60	732
13	133	37	237	61	422	85	750
14	137	38	243	900 62 86	768
15	140	39	249	63	442	87
16	143	40	255	64	453	88	806
17	147	41	261	261	89	825
18	150	42	267	66	475	90	845
19	154	4 67	270097 279	91	866
20	158	44	280	68	499	92	887
21	162 9010	457	69	511	93	909
22	165	46	294	70	523 901 10	94	931
23	169	47	301	71	536	95	953
24	174 9010	489 901	549	96	976

Примеры кодов резисторов SMD EIA-96

01F = 10M
01E = 1 МОм
01C = 10 кОм
01B = 1 кОм
01A47 01X
01Y = 1 Ом
66X = 475 x 0.

Поиск по маркировке smd: База SMD — маркировок :: Topmark Search, smd marking codes, поиск микросхемы по кодировке, опознать микросхему

Поиск SMD компонентов по маркировке — DataSheet

Основные виды и размеры smd приборов

Another paragraph

Smd конденсаторы

Text in a modal

Группа — 1

Группа — 2

Группа — 3

Группа — 4

Группа — 5

Группа смд корпусов по их названию

Диоды и стабилитроны в корпусе smd

Зарубежная маркировка smd

Зачем нужна маркировка

Какие бывают стандарты маркировки

Катушки индуктивности и дроссели smd

Кодовые обозначения и маркировка smd компонентов для поверхностного монтажа

Корпуса и smd маркировка

Маркировка smd компонентов

Маркировка smd компонентов — резисторы

Маркировка smd резисторов

Маркировка импортных smd

Маркировка на практике

Немного о самих smd приборах

Таблица маркировки smd резисторов

Транзисторы в корпусе smd

Заключение

Сокращенная маркировка SMD радиодеталей (marking SMD) | hardware

Программу Поиска Smd Компонентов — needsource’s diary

Программу Поиск Smd Компонентов По Маркировке

Урок 6 — SMD компоненты

SMD компоненты

Как определить компоненты SMD? (или как мне определить какой-либо компонент)

Как определить деталь по SMD маркировке

pcb — Как определить компоненты SMD? (или как определить какой-либо компонент)

— Номер детали диода SMD из кода маркировки

Сеть обмена стеков

Маркировка smd

table% 20of% 20smd% 20ic% 20marking% 20codes техническое описание и примечания к приложению

2006 — лкст9785

2004 — LXT9785EHC

2006 — электрическая схема для cd 6283 12 PIN

2001 — WBLXT9785HC

2000 — F98F

2006 — ic 709

2006 — Нет в наличии

2006 — 92HD202

2006 — домкрат оптический

2006 — 9273D

2006 — STAC9200

таблица поиска

2006-STAC9223

2007 — WBLXT9785EHC

2007 — 1000 базовых тонн MDI

2006 — аудиокодек

Z85X30

2003 — HBLXT9785HE.D0

1997 — микросистемы C-Cube

1999 — c844 г

2007 — 865114

2006 — STAC9200

С-16

2006-STAC9200X5

2006 — stac9227x5

Калькулятор кода резистора SMD

Калькулятор кода резистора SMD

Как рассчитать номинал SMD резистора

Трехзначный код

4-значный код

EIA-96

Номинальная мощность

Допуск

SMT поверхностный монтаж »Примечания по электронике

Резисторы для поверхностного монтажа часто имеют небольшие коды для обозначения их номинала — можно увидеть несколько различных схем кодирования.

Схемы кодирования резисторов SMD

3-значная система кодирования резистора SMD

4-значная система кодирования резистора SMD

Система кодирования резистора SMD EIA96

Как найти значение кодов резисторов SMD и EIA-96 для SMD
