Ввод в дом электричества с помощью кабеля под землей

Автор Alexey На чтение 7 мин. Просмотров 4.6k. Опубликовано 09.04.2016 Обновлено 09.04.2016

Решение осуществить ввод электричества в частный дом подземным кабелем   вместо воздушных линий имеет ряд преимуществ:

• Подземный ввод не портит архитектурный дизайн и  завершённость стиля. Часто именно эта причина  становиться основной при выборе способа   подключения  для фешенебельных  особняков и коттеджей;
• не  подверженность  подземного кабеля к погодным  воздействиям   разрушительного  характера;
• пожарная безопасность подземного  ввода –   если в земле  произойдёт  короткое замыкание и возникнет дуга, то очень  низка  вероятность того, что пострадают люди или имущество;
• подземная проводка защищена от вандализма и кражи  проводов, что важно, если дом оставляется на долгое время без присмотра.

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно  безопасным способом подключения здания к сети, если требуется  осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода  наиболее опасным участком является отрезок вводного кабеля,  проложенного по стене из горючего материала. От усадки, сдвига,  набухания деревянных конструкций изоляция проводов может  повредиться, следствием чего станет короткое замыкание и возникновение дуги,  поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как  кабель, проложенный под землёй.

Более  высокая стоимость подземного  ввода.
Для  принятия  решения, необходимо учесть  дополнительные издержки,  связанные с  подземным вводом:

• Более высокая цена подземного кабеля соответствующего  сечения,  по сравнению с проводами воздушной линии;
• Затраты на строительные материалы и конструкции,  требуемые  для подземной прокладки.
• Стоимость земляных работ;
• Необходимость потратить время и средства для получения  соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее  по сравнению с воздушными проводами, но полностью неуязвимым его  считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг),  связанные с глубинными тектоническими процессами,  промерзанием грунта и течением грунтовых вод, могут повредить  подземный кабель. Также необходимо учитывать давление корневой  системы больших деревьев.

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и  грызунов. Кроме этого, защищённый подземный кабель подвержен  старению и коррозионным процессам, течение которых будет зависеть  от совокупности различных условий –  химического состава почвы,  насыщения её водой,   влияния живых  организмов, воздействия тепловых  колебаний и вибраций.

И само собой, подземный ввод может  пострадать  от  различных  случайностей, связанных  с  человеческим   фактором и техногенными  происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект  энергоснабжения. Техническая документация должна быть составлена  по всем правилам, поэтому разработкой чертежей и планов  должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения  его токопроводящих жил. Если бы речь шла о подключении к домашней  электросети подземной электропроводкой пристройки на частном  участке, где гарантированно нет никаких коммуникаций, то волокиты  с бумажной работой можно было бы избежать.

Но без соответствующего  разрешения не обойтись,   осуществляя  ввод электричества в  деревянный дом, или в любое другое здание,   где требуется подключение  к общей линии  электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить  ряд технических условий, среди которых в обязательном порядке  нужно будет получить разрешение на земляные работы,  которое должны одобрить службы,  отвечающие за  различные коммуникации и объекты –

• линии электропередач,  системы связи,
• газопроводы,
• водопроводы,
• канализационные трубы,
• теплотрассы,
• дороги,
• зелёные насаждения,
• здания и сооружения.

Таким образом, проводится трассировка участка – если в  непосредственной близости от  предполагаемой прокладки  кабеля находятся различные коммуникации, то необходимо  будет  пригласить ответственных за  них лиц  для согласования расположения  траншеи и  контроля проводимых работ.

Соответствие кабельной продукции

Первая буква «В» в маркировке указывает,  что используются медные  токопроводящие жилы,  покрытые изоляцией из полихлорвинила.  Если первой идёт литера «А»,  то кабельные жилы – алюминиевые.

В кабеле ВБбШв, бронирование осуществляется при помощи  профилированной стальной ленты,  (сочетание букв «Бб» в маркировке) , которая  наматывается  по спирали на  внутренний слой изоляции,  тем самым предупреждая  повреждение внутренних  жил об острые предметы в почве.

Кабель ВКБШв имеет броню в виде комбинации переплетённой  стальной проволоки  (литера «К») и  металлической полосы  с антикоррозионным  покрытием (буква «Б»).

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки.  Буквосочетание  «Шв»  указывает,  что  внешняя защита  от проникновения влаги выполнена в виде полихлорвинилового шланга.  Дальше следует количество токонесущих жил и  сечение проводов.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно,  без   натяжения   в траншею глубиной 90 см  (обязательно ниже точки промерзания грунта)   на  слой насыпного песка, 15-20 см  толщиной.

В обычных условиях дополнительной защиты не требуется,  и  уложенный  кабель засыпают ещё одним слоем песка,   высотой 20-30 см.  Потом на  него укладывают   предупреждающую ленту,  после  чего траншею  засыпают землей  полностью,  утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей  сделать небольшой холмик.  Если требуется проложить  кабель под дорогой или площадкой,  то для дополнительной защиты  используют железобетонную или  металлическую трубу,  защищённую от коррозии,   диаметром в два-три раза превышающим  толщину кабеля.

Если грунт недостаточно плотный и подвержен сдвигам, или  насыщен грунтовыми водами, то для  дополнительной защиты  необходимо сделать защитный лоток из  влагостойких  кирпичей или  бетонных  блоков.  Сверху лоток  накрывают бетонными  плитами.

Если грунт  очень неустойчивый,  или требуется  максимальная  надёжность ввода,  то изготовляют монолитный кабельный канал из  железобетона, накрывая  армированными плитами.

  Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен  быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров  кабельной оболочки.  Подобным образом осуществляется  защита ввода при выходе возле стены, и при переходе через неё.

Чтобы сделать ввод электричества через фундамент, в  нём необходимо пробить  отверстие в несколько  раз большее диаметра  кабеля.

В данное отверстие вставляется металлическая толстостенная труба,  чтобы её торцы выступали с обеих сторон  на 10-15 см.  Нужно следить, чтобы кромки стенок трубы  не повредили  кабельную оболочку.   После прокладки  кабеля полость  трубы герметизируется  при  помощи огнестойкого,  легко  демонтируемого материала  (стекловата,  пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не  предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками  из полихлорвинила низкого давления, в  которые можно прокладывать  незащищённые  провода и  кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от  линии электропередач, для подземной прокладки можно использовать  только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель  в металлическую трубу по всей  длине – при наполнении её грунтовыми  водами, если случится мороз, то  образовавшийся лёд повредит кабель.

Также от расширения  льда повредится металлическая труба, что в  будущем повлечёт деформацию стенок, и  в дальнейшем повреждение  брони  кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым  повреждая оболочку.  Сварные швы от натяжений  могут потрескаться, к тому же,  после сварки  нельзя будет защитить от  коррозии  внутренние стенки трубы, от  чего там будут образовываться  наслоения ржавчины, которые могут повредить изоляцию.

Кабель для подземного ввода в дом

Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка. От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

• ручная лебедка;
• натяжное устройство;
• динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

• Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
• При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
• Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

• Минимальные трудозатраты.
• Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
• Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
• Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

1. Кабель СИП — самонесущий изолированный провод.
2. Неизолированный, материал — алюминий.
3. Неизолированный алюминиевый со стальным сердечником.

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

• При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
• При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Полиэтилен.
• Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

• предохранители;
• рубильники;
• автоматические выключатели;
• счётчики.
• измерительные приборы.

Видео по теме

Источник: profazu.ru

Как правильно провести подземный кабель для электричества

Подвод электричества к дому под землей – процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Источник: strojdvor.ru

Подземный ввод электропитания в деревянный дом

Вместо вступления

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:

• Рытье траншеи от опоры до дома и её оборудование;
• Проход (отверстие) фундамента внутрь дома;
• Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
• Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом — технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (не обязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее 1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

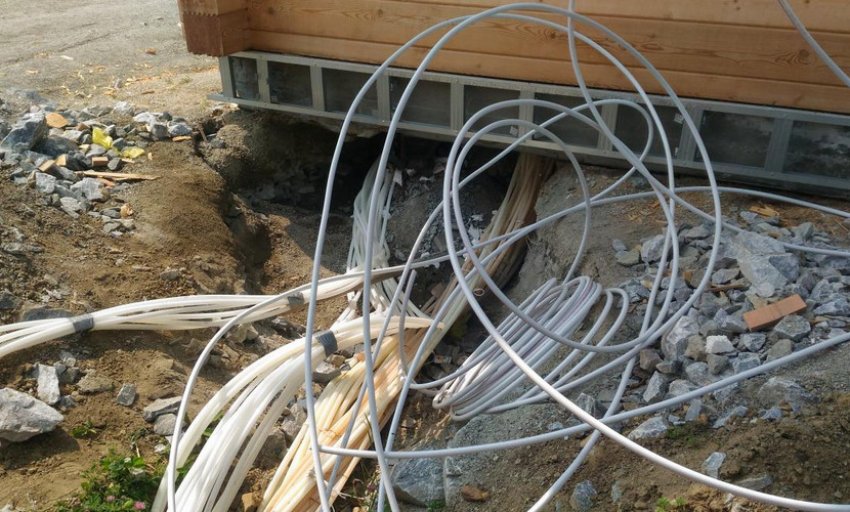

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

Рытье траншеи

• Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
• Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.

• На дне траншеи не должно быть кореньев, строительного мусора.
• На дне траншеи делается песчаная подушка.
• Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

• Через фундамент;
• Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3.05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

• Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
• Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
• Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
• Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

Источник: ehto.ru

Ввод электричества в дом. Рекомендации специалистов.

Как известно, современное жилище немыслимо без использования электричества. И это неудивительно. Ведь комфорт в вашем доме начинается с правильного подключения к энергосети!

Полагаю, что читатели FORUMHOUSE согласятся с утверждением, что жизнь в современном доме немыслима без использования в нём электроэнергии. Ведь помимо питания всех бытовых приборов, за счет электричества работает большая часть инженерных систем вашего жилища. Именно поэтому, вопрос ввода электричества в дом требует вдумчивого и ответственного подхода, а любая ошибка на этом этапе может впоследствии привести к дополнительным материальным затратам.

На основе опыта участников FORUMHOUSE и комментариев специалистов в нашей статье мы расскажем:

• О том, что в первую очередь необходимо сделать, перед вводом электричества в дом;
• О том, каким способом будет правильно делать ввод электричества в дом;
• Об особенностях монтажа кабеля при вводе электричества в дом.

После того, как собственник загородного жилья получает на руки технические условия для подключения к сетям энергоснабжения, перед ним встает главный вопрос: как сделать ввод электричества в дом.

Для этого процесс подключения к электросети следует разбить на несколько последовательных этапов:

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову:

– Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

• Любая электроустановка должна быть согласована в местном энергонадзоре, электросетях или с управляющей компанией занимающейся эксплуатацией местных электрических сетей;
• Для получения разрешения на присоединение мощности необходимо делать предпроектную разработку, а потом и сам проект;
• За неправильное подключение к электросетям собственник жилья может получить штрафные санкции.

Проект электроснабжения дома – это техническая документация, в которой содержится вся информация о размещении электропроводки, электрооборудования и освещения в доме, а также характеристики используемых материалов, схемы электрощитов планы разводки кабельных трасс и размещения электропотребителей, спецификация применяемых материалов и оборудования.

Технические условия (ТУ) – это документ, обязывающий собственника дома выполнить проект, согласовать его во всех указанных в ТУ инстанциях, выполнить ряд иных – необходимых, по мнению организации выдавшей ТУ, действий технического строительного административного характера. Выполнение ТУ дает право на получение Разрешения на присоединение мощности для использования нужной выделенной мощности собственником жилья. Также, этот документ включает в себя список всех технических условий электромонтажных работ и точку подключения к электросетям.

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки. Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть.

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

Теперь мы знаем ток, который пойдет по вводному кабелю.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Существует три способа подключения вашего жилища к линии электропередач:

• Кабельный ввод по воздуху;
• Кабельный ввод под землёй;
• Ввод проводов в дом по воздуху.

Каждый из трех вышеперечисленных способов имеет свои достоинства и недостатки. Мнение директора компании «ДоМ инженерных систем» Анатолия Гурина:

– Электрический ввод по воздуху самый простой и наименее затратный способ подключения вашего дома к энергосети. Из минусов, можно отметить, что протянутый по воздуху вводной кабель в частный дом может испортить эстетику участка.

К несомненному плюсу подземного ввода кабеля в дом можно отнести повышенную защищённость кабеля от обрыва, а также его большую пожаростойкость.

Интересно мнение пользователя FORUMHOUSE Павла Орлова (ник на форуме Smart2305):

– Лучше всего проводить кабель под землёй. Но подземный кабель должен быть заключён в бронированную оболочку.

Главный недостаток этого способа заключается в том, что подземная прокладка кабеля обходится существенно дороже, чем воздушный ввод кабеля.

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода«Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально разработанное для таких условий изделие — с изоляцией из силанольносшитого полиэтилена.

Провод – это одна или несколько токопроводящих жил, скрученных вместе, каждая из которых имеет свою изоляцию. Провода часто имеют общую защитную оболочку, которая служит для защиты от воздействия различных внешних неблагоприятных факторов. Таких как – повышенная влажность, химически активная среда, механическое повреждение и т. д. Эти провода называются защищенными (ПВС, ПуВВ).

Кабелем называется один или несколько проводников, заключенных в защитную оболочку. Обычно он состоит из одной, а чаще всего из нескольких жил, каждая из которых имеет свою изоляцию, все жилы помещены в общую оболочку. Может иметь различные дополнительные конструктивные элементы: экран, броню и тд.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего использовать провод марки СИП. Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе.

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

СИП – это самонесущий изолированный провод.

Кабель для ввода в дом должен соответсвовать целому ряду характеристик.

Наталья Пфаненштиль :

– При выборе кабеля следует обратить внимание на следующие характеристики:

• Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу. Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
• Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и в системе пожарной безопасности;
• Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
• Маркировка — на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
• Репутация производителя.

Как правильно завести электричество в дом

Одним из основных требований при вводе кабеля в дом можно назвать следующий фактор – вводной кабель не должен иметь транзитов внутри дома. Вводной щит необходимо ставить в непосредственной близости от ввода кабеля в дом. Сам же ввод следует делать в металлической гильзе, для этого необходимо просверлить отверстие в стене, вставить в него трубу, и уже внутри трубы провести кабель. (Справа — схема подключения ввода электричества в дом через стену).

Все свободное пространство в трубе, оставшееся после прокладки кабеля, следует забить легко пробиваемым цементным раствором. Обычно с этой целью используется пакля, вымоченная в цементном растворе.

Подземный ввод электричества в дом

Михаил Громов:

– Если кабель приходит в земле, то крепить его на доме, естественно, не надо, так как он проходит в фундаменте.

Подземный ввод кабеля должен осуществляться в траншее глубиной более 0,7 м. в земле.

Если применяем кабель, а не самонесущий провод, то подвешивать его без троса запрещено!

Как правильно ввести электричество в дом

Кабель к стене дома крепится накладными скобками.

Важно помнить, что ту часть кабеля, которая выходит из-под земли и идёт по столбу или по стене дома, необходимо обязательно защитить от механических повреждений. Для этого лучше всего использовать металлическую трубу длиной до двух метров.

Если для подвеса кабеля используется трос, то для крепления троса к стене следует установить рым-болт. Важно помнить, что кабель по всей длине троса и при переходе с троса на стену, а также при вводе в дом должен иметь заметную слабину. Перед вводом в отверстие в стене кабель должен иметь прогиб ниже самого отверстия. Это делается для того чтобы дождевая вода не протекала по кабелю в дом. Сам же трос не должен быть перетянут. Так как существуют температурные колебания – причем коэффициенты этих расширений и сжатий у кабеля и троса разные. Поэтому при креплении кабеля на трос он должен иметь свободный ход по тросу.

Если ввод осуществляется при помощи кабеля, то он коммутируется непосредственно на вводной автомат или рубильник в водном щите. Если используется изолированный провод СИП или голый провод для ввода электричества в дом, то необходимо сделать коммутацию на кабель, для СИПа же необходимо использовать специальную фурнитуру. Для голого провода используются ответвительные сжимы, именуемые в народе «орешки».

Пользователи FORUMHOUSE могут больше узнать о том, как правильно ввести электричество в дом, почитать тему нашего форумчанина о том, как завести электрику в дом, который только что построен. Также на нашем сайте обсуждается ввод электричества в дачный дом и посмотреть видео с советами специалиста о том, как можно решить проблему подведения электричества к загородному дому.

Источник: www.forumhouse.ru

Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

Источник: domikelectrica.ru

Кабель для разных способов ввода электричества в дом. Как правильно провести подземный кабель для электричества

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

• Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников
• Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы
• Термоусадка для проводов: все виды и характеристики. Подробное описание как выбрать и использовать термоусадку

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

• Минимальные трудозатраты.
• Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
• Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
• Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

1. Кабель СИП — самонесущий изолированный провод.
2. Неизолированный, материал — алюминий.
3. Неизолированный алюминиевый со стальным сердечником.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.

Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Полиэтилен.
• Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.
Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)
• в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.Ошибка №1Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.

Ошибка №7А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.Ошибка №8До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

• вводного кабеля
• кабеля на видеодомофон
• уличного освещения
• питание автоматики откатных ворот

Подсыпка траншеи песком

Ошибка №5Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.Ошибка №6Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.Фракция отдельных элементов после просеивания должна быть не более 5мм. А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

• Вы хотите существенно сэкономить время и деньги на монтаж ввода.
• Вы не хотите, чтобы провод украли злоумышленники.
• Висящий провод не портит внешний вид вашего участка.
• Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

• Вам важен внешний вид вашего участка.
• В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
• У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
• Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.

Источники:

• https://ProFazu.ru/provodka/cable-wire/kabel-dlya-vvoda-elektrichestva-v-dom.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-provesti-podzemnyj-kabel-dlya-elektrichestva/
• https://electrikmaster.ru/vvod-elektrichestva-v-dom/
• https://domikelectrica.ru/montazh-kabelya-v-zemle-20-chastyx-oshibok/
• https://ichip.ru/sovety/remont/po-vozduhu-ili-pod-zemley-kak-podvesti-elektrichestvo-k-zagorodnomu-domu-653352

Заводим электрический кабель в дом. Способы и особенности

После окончания строительства жилого дома можно приступать к решению вопроса снабжения его электрической энергией т.е. завести кабель в дом.

Этот процесс непростой, он делится на несколько этапов:

• Административные и правовые вопросы.
• Расчет сечения кабеля.
• Выбор марки кабеля.
• Каким способом завести кабель в дом.

Чтобы провести в дом электричество, необходимо в первую очередь сделать проект. В противном случае могут возникнуть проблемы с энергоснабжающей организацией и с пожарной инспекцией.

Необходимо знать следующие правила:

• За неправильную прокладку кабеля к электрическим сетям хозяин дома может быть оштрафован.
• Чтобы получить разрешение на подключение к электрическим сетям, необходимо проведение предпроектной подготовки, и непосредственно проект.
• Все электроустановки должны согласовываться с энергонадзором или с управляющей компанией по эксплуатации электросетей.

Проектом снабжения электричеством дома является техдокументация, содержащая данные о расположении электрической проводки, приборов освещения и электрооборудования в доме, а также информация об используемых материалах, схемы распределительных щитов, план разводки трассы кабеля, местонахождение потребителей энергии, список оборудования и материалов.

Техническими условиями называется документация, по которой владелец жилья должен сделать проект, провести все согласования. После выполнения технических условий владелец дома имеет право получить разрешение на подключение дома к электрической сети. Это разрешение содержит список электромонтажных работ и место подключения к электрическим сетям.

На этом этапе выполняется расчет предполагаемой нагрузки всех возможных электрических приборов, находящихся в доме. Необходимо составить подробный список мощностей всех бытовых устройств, которые предположительно будут функционировать от электрической сети, вместе с лампами освещения и потребителями, подключаемыми к розеткам: насосы, двигатели и т.д. У таких нагрузок существует ток запуска, который значительно выше номинального значения тока. Это необходимо учесть.

Зная общую мощность всех электрических устройств всего дома, необходимо определить ток нагрузки, который должен выдерживать кабель. Для этого мощность нужно разделить на 220 вольт, а затем разделить на √3.

Теперь можно выбирать кабель в дом для подключения к линии питания электричеством. Чаще всего применяется кабель ВВГ, если его сечение не превышает 4 мм². Этот кабель имеет медные жилы и виниловую двойную изоляцию. Если необходим более мощный кабель, то целесообразно использовать кабель АВБбШв или АСБ. Он имеет покрытие из ПВХ и битумной обмазкой с клеящим составом, алюминиевые жилы в изоляции из винила, двойную защитную изоляцию из стальной ленты.

Применение кабеля, имеющего медные жилы, с аналогичными характеристиками, значительно повысит его стоимость. При покупке следует осмотреть кабель на предмет отсутствия на нем каких-либо повреждений изоляционного слоя, прозвонить его между жилами, и между броней и жилами.

Также нельзя забывать о наличии сертификата качества на кабельную продукцию, что дает определенную гарантию. Рекомендуется приобретать кабель проверенных известных производителей, название которых должно быть обозначено на маркировке, так же как марка кабеля и дата производства.

Подключение дома к электрической сети чаще всего выполняется двумя способами:

1. Воздушная линия.
2. Подземная линия.

Каждый способ имеет положительные и отрицательные моменты. Подведение электричества по воздуху является наименее затратным и наиболее простым способом подключения дома к снабжению электроэнергией. При значительном удалении точки ввода в дом от воздушной линии дешевле будет установить вспомогательную опору, чем выполнять грунтовую прокладку. Также к преимуществам воздушного способа можно отнести возможность контроля подключения линии визуальным осмотром.

Из недостатков воздушного способа стоит отметить нарушение эстетического вида участка, а также ограничение доступа к токоведущим элементам на высоте без специального оборудования.

Достоинством грунтовой прокладки кабеля является хорошая защита кабеля от механических повреждений и высокая устойчивость к возгоранию. Это более надежный способ прокладки кабеля к дому, особенно, если он бронирован защитной оболочкой.

Недостатком земляного способа является его высокая стоимость, по сравнению с воздушным. Подземный метод укладки кабеля применяется редко. Чаще всего его использование вызвано отсутствием возможности выполнения воздушной линии определенной высоты на данном участке. Этот вариант применяют при частых капризах погоды, частых и ураганных ветрах, обледенении проводов, сильных снегопадах.

По правилам щит учета потребления энергии необходимо устанавливать на наружной стороне дома. Это обеспечивает возможность отключения кабельной линии от входящего в дом кабеля. Наиболее опасным и ответственным местом ввода кабеля в дом является отверстие в стене дома. Этого избегают с помощью комбинированной линии. Для этого питающий кабель подключают сначала к щиту учета, а от него в дом питание проводят отдельным кабелем через фундамент. Внутри дома на стене устанавливают распределительный щиток на нужное количество линий.

Чтобы подвести кабель в дом таким способом раньше применялись алюминиевые витые провода, имеющие в середине стальную неизолированную жилу. Применение воздушных голых проводов создавало много проблем во время работы и ремонта этих линий. Для фиксации проводов к стене дома требовалось устанавливать траверсы (гусаки).

Гусак был сделан в виде изогнутой трубы. Вверху приваривался отрезок уголка, на котором также приваривались две резьбовые шпильки для фиксации фарфоровых изоляторов. Внизу приваривались два кронштейна с отверстиями для крепления гусака к стене дома на определенной высоте.

Воздушный участок линии выполнялся от столбов на опоре до изоляторов на гусаке неизолированным алюминиевым проводом. Возле изоляторов к проводам подсоединялся кабель путем скрутки. Кабель отходил к щиту учета. На старых постройках до сих пор имеются такие конструкции.

В настоящее время такой способ с неизолированным проводом практически не применяется, так как выпускаются самонесущие провода, имеющие изоляцию, которая сделана из особого полиэтиленового покрытия, невосприимчивого к солнечному свету. Для крепления и подключения такого кабеля существует большой выбор крепежных элементов, которые могут обеспечить безопасную и надежную сборку любых электрических соединений.

Чтобы подвесить кабель можно применить трос. Для его крепления на стене монтируют рым-болт. Нельзя забывать о том, что по всей длине троса кабель не должен быть внатяжку, а должен иметь некоторую слабину. Перед вводным отверстием кабель должен быть прогнут ниже отверстия, чтобы попавшая на него дождевая вода не проникла по трубе в дом.

Трос также нельзя перетягивать, так как от колебаний температуры он может натянуться еще сильнее, и разорваться.

Если ввод в дом выполняется кабелем, то он подключается на автомат ввода в щите. Если ввод в дом сделан проводом СИП, то нужно выполнить его соединение с кабелем, а для провода СИП применить специальную фурнитуру. Для неизолированного провода применяются специальные ответвительные зажимы, которые называют «орешками».

Для начала необходимо выполнить разметку трассы для прокладки кабеля. Во время разметки следует учесть следующие моменты:

• По линии трассы не должны находиться другие кабели.
• Прокладку кабеля не рекомендуется выполнять в тех местах, где возможно передвижение автомобилей и другого транспорта.
• Трасса должна быть удалена от деревьев на расстояние не меньше 1 метра.

При соблюдении этих требований срок службы кабеля значительно продлевается.

Траншея в грунте для прокладки кабеля выполняется глубиной не меньше 0,7 м. Когда траншея готова, то ее необходимо очистить от предметов, которые могут повредить изоляцию кабеля. Если есть крупные камни или другие массивные предметы, которые невозможно убрать, то устанавливают специальные защитные футляры. На дно траншеи насыпают песок слоем 10 см без больших камней.

В проблемных местах укладки кабеля на него надевают полиэтиленовые трубы, затем укладывают на дно траншеи. Не допускается укладывать кабель внатяжку. Для этого создают небольшую волнистость по длине кабеля. Перед засыпкой рекомендуется нарисовать план прокладки кабеля, и положить его на хранение.

Кабель в траншее засыпают 10-сантиметровым слоем песка, затем грунтом на 20 см. Далее, грунт необходимо утрамбовать. Оставшуюся землю засыпать с запасом, так как со временем грунт оседает. Если используется кабель с броней, то выполняется его заземление. От поверхности земли на глубине около 20 см прокладывают ленту красного цвета, которая будет сигнализировать о том, что в земле проложен кабель.

Подземный ввод кабеля является более практичным способом, так как он не портит внешний вид фасада дома, кабель не оборвет от сильного ветра. При подведении кабеля подземной линией, в дом его заводят через фундамент. Наиболее важным преимуществом подземного способа прокладки кабеля является то, что кабель допускается проводить внутри помещений, а провод СИП, который применяется при воздушном способе проводить внутри дома запрещено.

Грунтовая прокладка кабеля очень простая. Для нее необходима всего лишь прорезь в грунте, подушка из песка и защитная оболочка в виде пластиковой трубы (если на кабеле нет брони).

Похожие темы:

Какой кабель использовать для ввода в дом под землей?

Невозможно представить хотя бы одно помещение без электричества. Ведь на нем работает фактически вся техника, которая находится дома. Электричество гарантирует максимальный комфорт и повышает качество жизни. Естественно, для безопасности и эффективной работы, необходимо провести правильное подключение дома к электричеству.

Зависимо от проекта дома и предпочтений, провести работы можно под землей и по воздуху. Но первый вариант является более предпочтительным и удобным. Рассмотрим, с чем это связано и какой кабель использовать для проведения работ.

Преимущества подземного ввода электричества в дом

• Если кабель находится под землей, он не будет нарушать целостный архитектурный облик здания, поэтому данный вариант обычно используют в элитных домах.
• При сильных порывах ветра подземный кабель не сможет повредиться, в отличие от навесных кабелей.
• Ввод кабеля внутрь дома под землей сводит к минимуму возникновение пожароопасных ситуаций, т.к. малая вероятность короткого замыкания.
• Электрические кабели часто воруют злоумышленники, а если он будет под землей – это дополнительная гарантия безопасности и исключает кражи.

На что обратить внимание при выборе кабеля для ввода в дом под землей?

Естественно, кабель должен быть высокого качества и полностью соответствовать тому уровню нагрузки, на котором будут работать электрические приборы, расположенные внутри дома. Если неправильно сделать выбор, высокая вероятность пробоя на землю. Также учитывайте, какое будет напряжение сети – может быть однофазной и трехфазной, то есть, на 220В и 380В.

Современные электрические кабели отличаются между собой видом изоляции, которая может быть из различных материалов:

• полиэтилен;
• поливинилхлорид;
• прочная бумага со специального состава.

Кабель, который выбирается для прокладки под землей, должен быть надежно защищен от различного рода повреждений при помощи бронированной оболочки, которая изготавливается из металлической ленты. Чтобы гарантировать максимальный уровень защиты, кабель рекомендуется размещать внутри пластиковой трубы определенного размера. Это дает возможность свести к минимуму возможность повреждений, если будет проседать грунт из-за размывания подземными водами.

Разновидности кабелей для подземной прокладки

• Бронированные. Довольно часто для ввода под землей внутрь дома, используется кабель ВБШв или ВБбШв. Есть возможность укладки кабеля с алюминиевыми жилами АВБбШв. Учитывая то, что подобные кабели надежно защищены от различного рода повреждений, нет необходимости применения в использовании специальной защитной трубы для дополнительной защиты.
• Бронированные с бумажной изоляцией. Подобные кабели могут быть с алюминиевыми и медными жилами. Несмотря на то, что используется бумага, она абсолютно не боится влаги, т.к. оборудование защищено с помощью оболочки из металла. Необходимо учитывать, что, если уровень траншеи более 15 м, тогда состав, которые используется для пропитки, может вызывать ухудшение эксплуатационных характеристик энергетического кабеля. В подобном случае нужно использовать электрические кабель на основе церезина или полиэтилена.
• Кабель СПЭ. Вы имеете возможность использовать кабель, роль изоляции которого выполняет сшитый полиэтилен ПвПг, ПвБбШв, ПвП. Стоит подобный кабель несколько дороже, но без проблем сможет справиться с пониженными температурами, а также обладает длительным сроком эксплуатации.

Сечение жилы кабель для ввода в дом

Рассмотрим подробней варианты на 220В при 15 кВт, 380В при 10 и 15 кВт. Независимо от варианты, не используется кабель, сечение которого обладает площадью менее 16 мм для алюминия и 10 мм для меди. Оптимальное решение – использование меди, т.к. обладает более долгим сроком эксплуатации. Но также имеет более высокую стоимость. Именно по этой причине многие отдают предпочтение алюминию, необходимо только правильно определить необходимую площадь сечения жилы. Рассмотрим подробней каждый вариант:

• 220В. Если необходимо создать сеть с напряжением 220В и мощностью 15 кВт, то алюминиевый кабель должен обладать сечением жилы 35 мм. При этом сила тока не должна быть более 75А. Для медных моделей кабеля достаточно будет сечения на 16 мм, а сила тока – 80А.
• 380В. Если подключаете в дом сеть с напряжением 380 вольт, то для 10 кВт нужно будет алюминиевый электрический кабель с сечением жилы 4 мм, а при использовании меди – 2 мм. При мощности в 15 кВт, нужен кабель из алюминия, сечение жилы которого составляет 6 мм и медный – 4 мм.

Выводы

Как видите, прокладка электричества в дом – это сложный процесс еще даже на этапе выбора кабеля. Оптимальное – поручить подобное дело профессионалам, которые во время подбора будут учитывать тип грунта, уровень нагрузки, присутствие дополнительных сооружений и деревьев. Следовательно, вместе с компанией Control, можете быть уверенными, что дом будет подключен с полным учетом всех требований безопасности.

Читайте
также:

Ввод в дом кабеля под землей: преимущества и недостатки

Вступление

Частный дом, построенный на участке земли, в сегодняшних реалиях никому не интересен без подведенных к нему инженерных коммуникаций. Среди них важнейшей является подвод к дому и в дом электричества. В этой статье разберём ввод в дом кабеля под землей для электропитания.

Два варианта ввода в дом электричества

Логически обосновано и подтверждено нормативами два варианта ввода в дом электричества. Это ввод в дом кабеля под землей и ввод кабеля по воздуху. Сравним оба варианта, отталкиваясь от преимуществ подземного ввода, но для начала поймём, что такое подземный ввод кабеля в дом.

Что такое ввод в дом кабеля под землей

Электропитание частного дома осуществляется от воздушной линии электропередачи поселка или иного населенного пункта, где построен дом или будет строиться дом.

Стоит напомнить, что подключение электричества к дому требует разрешения. Электропитания берется от ближайшего столба линии. Вариант ввода электропитания в дом зависит от ряда условий, а именно:

Во-первых, ввод в дом кабеля под землей осуществляется по траншее. Это значит что на отрезке трассы от столба до дома в земле не должно быть других коммуникаций, которые могут быть повреждены.

Во-вторых, геология участка, должна подтвердить возможность траншейного ввода кабеля. Промерзание, вспучивание грунта, его сдвиги и промерзание, а также подземные воды имеют значение для траншейного ввода.

В-третьих, прокладка траншеи не должна нанести вреда зеленым насаждениям;

В-четвёртых, удаленность линии электропередачи от дома может создать нерешаемые проблемы для прокладки траншеи под дорогой, через пруд, другой участок, дренажную канаву.

В-пятых, подземный ввод дороже. Копка и обустройство траншеи, организация спуска кабеля со столба, организация ввода кабеля в дом под фундаментом требуют больших вложений, чем воздушный ввод.

Всё это нужно учитывать, для принятия решения про ввод в дом кабеля под землей. Однако плюсы подземного ввода чаще перевешивают сложности, а именно:

• Подземный ввод не подвержен погодным воздействиям и в этом плане более надежен;
• Его не может задеть проезжающая машина, строительная техника, соседи и т.п.;
• Фасад дома не портят элементы и кабели воздушного ввода;
• Кабель в земле нельзя быстро срезать и украсть;
• Его нельзя нарочно повредить;
• С подземным вводом не нужно решать задачи повторного заземления.

Ввод в дом кабеля под землей имеет свои плюсы. Остаётся выбрать кабель для подземного ввода.

Выбор кабеля для ввода в дом электричества под землей

В решении этого вопроса, всё совсем просто. Вам достаточно купить Вбшв кабель и проблема качественного вода электропитания в дом будет решена.

Кабель ВбШВ (ВБбШВ)— это бронированный кабель, специально предназначенный для траншейной прокладки. У кабеля медные жилы, изоляция жил и оболочка кабеля (шланг) из ПВХ. Бронирование кабеля стальными оцинкованными летами, которые оборачивают кабель по часовой стрелке. Маленькая буква «б» в маркировке, говорит, что между бронёй и шлангом нет воздушной подушки.

Кабель удобен в работе, не требует дополнительной защиты в траншеи, может без ограничений прокладываться по вертикальным трассам. Отсутствие элементов между шлангом и бронёй делает распайку кабеля более удобной.

Заключение

Ввод в дом кабеля под землей несомненно удобен, безопасен, более надежен. Однако более затратен. В следующих статьях разберем, как проложить кабель от линии до дома.

©domity.ru

Еще статьи

Кабель для электричества подземный

Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи — Кабель.РФ

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.

Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.

Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.

Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

• бумажная пропитанная изоляция;
• пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

Какой кабель лучше выбрать для подключения дома к электросети?

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем. Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети. Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт). О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

Правила монтажа вводного кабеля в дом под землей

Решение осуществить ввод электричества в частный дом подземным кабелем   вместо воздушных линий имеет ряд преимуществ:

• Подземный ввод не портит архитектурный дизайн и  завершённость стиля. Часто именно эта причина  становиться основной при выборе способа   подключения  для фешенебельных  особняков и коттеджей;
• не  подверженность  подземного кабеля к погодным  воздействиям   разрушительного  характера;
• пожарная безопасность подземного  ввода –   если в земле  произойдёт  короткое замыкание и возникнет дуга, то очень  низка  вероятность того, что пострадают люди или имущество;
• подземная проводка защищена от вандализма и кражи  проводов, что важно, если дом оставляется на долгое время без присмотра.

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно  безопасным способом подключения здания к сети, если требуется  осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода  наиболее опасным участком является отрезок вводного кабеля,  проложенного по стене из горючего материала. От усадки, сдвига,  набухания деревянных конструкций изоляция проводов может  повредиться, следствием чего станет короткое замыкание и возникновение дуги,  поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как  кабель, проложенный под землёй.

Более  высокая стоимость подземного  ввода. Для  принятия  решения, необходимо учесть  дополнительные издержки,  связанные с  подземным вводом:

• Более высокая цена подземного кабеля соответствующего  сечения,  по сравнению с проводами воздушной линии;
• Затраты на строительные материалы и конструкции,  требуемые  для подземной прокладки.
• Стоимость земляных работ;
• Необходимость потратить время и средства для получения  соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее  по сравнению с воздушными проводами, но полностью неуязвимым его  считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг),  связанные с глубинными тектоническими процессами,  промерзанием грунта и течением грунтовых вод, могут повредить  подземный кабель. Также необходимо учитывать давление корневой  системы больших деревьев.

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и  грызунов. Кроме этого, защищённый подземный кабель подвержен  старению и коррозионным процессам, течение которых будет зависеть  от совокупности различных условий –  химического состава почвы,  насыщения её водой,   влияния живых  организмов, воздействия тепловых  колебаний и вибраций.

И само собой, подземный ввод может  пострадать  от  различных  случайностей, связанных  с  человеческим   фактором и техногенными  происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект  энергоснабжения. Техническая документация должна быть составлена  по всем правилам, поэтому разработкой чертежей и планов  должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения  его токопроводящих жил. Если бы речь шла о подключении к домашней  электросети подземной электропроводкой пристройки на частном  участке, где гарантированно нет никаких коммуникаций, то волокиты  с бумажной работой можно было бы избежать.

Но без соответствующего  разрешения не обойтись,   осуществляя  ввод электричества в  деревянный дом, или в любое другое здание,   где требуется подключение  к общей линии  электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить  ряд технических условий, среди которых в обязательном порядке  нужно будет получить разрешение на земляные работы,  которое должны одобрить службы,  отвечающие за  различные коммуникации и объекты –

• линии электропередач,  системы связи,
• газопроводы,
• водопроводы,
• канализационные трубы,
• теплотрассы,
• дороги,
• зелёные насаждения,
• здания и сооружения.

Таким образом, проводится трассировка участка – если в  непосредственной близости от  предполагаемой прокладки  кабеля находятся различные коммуникации, то необходимо  будет  пригласить ответственных за  них лиц  для согласования расположения  траншеи и  контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно  кабели, предназначенные для прокладки под землёй.  Поскольку провода и изоляция находятся под давлением грунтовых масс,   для  данного  типа кабельной продукции   предусматривается специальная  оплётка –   броня.

Первая буква «В» в маркировке указывает,  что используются медные  токопроводящие жилы,  покрытые изоляцией из полихлорвинила.  Если первой идёт литера «А»,  то кабельные жилы – алюминиевые.

В кабеле ВБбШв, бронирование осуществляется при помощи  профилированной стальной ленты,  (сочетание букв «Бб» в маркировке) , которая  наматывается  по спирали на  внутренний слой изоляции,  тем самым предупреждая  повреждение внутренних  жил об острые предметы в почве.

Кабель ВКБШв имеет броню в виде комбинации переплетённой  стальной проволоки  (литера «К») и  металлической полосы  с антикоррозионным  покрытием (буква «Б»).

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки.  Буквосочетание  «Шв»  указывает,  что  внешняя защита  от проникновения влаги выполнена в виде полихлорвинилового шланга.  Дальше следует количество токонесущих жил и  сечение проводов.

Перед прокладкой  необходимо проверить  мегомметром изоляцию  между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в  траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно,  без   натяжения   в траншею глубиной 90 см  (обязательно ниже точки промерзания грунта)   на  слой насыпного песка, 15-20 см  толщиной.

В обычных условиях дополнительной защиты не требуется,  и  уложенный  кабель засыпают ещё одним слоем песка,   высотой 20-30 см.  Потом на  него укладывают   предупреждающую ленту,  после  чего траншею  засыпают землей  полностью,  утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей  сделать небольшой холмик.  Если требуется проложить  кабель под дорогой или площадкой,  то для дополнительной защиты  используют железобетонную или  металлическую трубу,  защищённую от коррозии,   диаметром в два-три раза превышающим  толщину кабеля.

Если грунт недостаточно плотный и подвержен сдвигам, или  насыщен грунтовыми водами, то для  дополнительной защиты  необходимо сделать защитный лоток из  влагостойких  кирпичей или  бетонных  блоков.  Сверху лоток  накрывают бетонными  плитами.

Если грунт  очень неустойчивый,  или требуется  максимальная  надёжность ввода,  то изготовляют монолитный кабельный канал из  железобетона, накрывая  армированными плитами.

  Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен  быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров  кабельной оболочки.  Подобным образом осуществляется  защита ввода при выходе возле стены, и при переходе через неё.

Чтобы сделать ввод электричества через фундамент, в  нём необходимо пробить  отверстие в несколько  раз большее диаметра  кабеля.

В данное отверстие вставляется металлическая толстостенная труба,  чтобы её торцы выступали с обеих сторон  на 10-15 см.  Нужно следить, чтобы кромки стенок трубы  не повредили  кабельную оболочку.   После прокладки  кабеля полость  трубы герметизируется  при  помощи огнестойкого,  легко  демонтируемого материала  (стекловата,  пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не  предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками  из полихлорвинила низкого давления, в  которые можно прокладывать  незащищённые  провода и  кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от  линии электропередач, для подземной прокладки можно использовать  только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель  в металлическую трубу по всей  длине – при наполнении её грунтовыми  водами, если случится мороз, то  образовавшийся лёд повредит кабель.

Также от расширения  льда повредится металлическая труба, что в  будущем повлечёт деформацию стенок, и  в дальнейшем повреждение  брони  кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым  повреждая оболочку.  Сварные швы от натяжений  могут потрескаться, к тому же,  после сварки  нельзя будет защитить от  коррозии  внутренние стенки трубы, от  чего там будут образовываться  наслоения ржавчины, которые могут повредить изоляцию.

Ввод кабеля в дом под землей | Полезные статьи — Кабель.РФ

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв. Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1.    От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см). 2.    Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги. 3.    Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра). 4.    Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.

5.    Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.

7.    Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

•    Выкопайте траншею. •    Положите в нее трубу требуемого диаметра. •    Протяните кабель. Важно, чтобы он не находился в натяжке. •    Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.

•    Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для прокладки в земле по выгодным ценам.

▷ Сравнение воздушных и подземных кабелей передачи

Электроэнергия передается либо по воздушным линиям электропередачи, либо по подземным кабелям. У каждого из двух типов кабелей есть свои преимущества, а также недостатки, а также места, где он обычно используется.

Выбор метода зависит от напряжения, стоимости, безопасности, типа применения и других факторов.В то время как воздушные линии дешевы, просты в установке, устранении неисправностей и модернизации, этого нельзя сказать о подземных кабелях. Подземные кабели тоже имеют свое место и, несмотря на свою дороговизну, имеют ряд преимуществ. Они в основном используются там, где опасно иметь воздушные линии, например, в густонаселенных районах, а также для обеспечения недостающего звена в зонах, где воздушные линии не могут использоваться.

Из-за стоимости, физических факторов и факторов окружающей среды два типа кабелей обычно комбинируются вместе в большинстве ситуаций.Чтобы понять, чем два типа кабеля отличаются друг от друга, ниже приведены заметные различия между ними.

Сравнение подземных и воздушных кабелей передачи:

Строительство

Прокладывать подземные кабели дороже, так как они должны быть электрически изолированы и иметь защиту от влаги, коррозии, механических повреждений и других воздействий на окружающую среду со стороны почвы. Конструкция кабелей более сложна по сравнению с воздушными кабелями, которые просты в изготовлении и не требуют изоляции и оболочки.Воздушные кабели менее требовательны и дешевле в строительстве.

Рисунок 1: Строительство подземного кабеля | изображение: http://www.pesicc.org

Установка

Монтаж воздушных линий на опорах проще и удобнее. Однако для прокладки подземных кабелей требуется рытье траншей, и это может быть осложнено другими инженерными коммуникациями, такими как водопроводные трубы, нефте- и газопроводы, канализационные линии. Другие сложности могут возникнуть из-за камней, рыхлой почвы и воды вдоль маршрутов, что делает их более дорогостоящими в установке.

Рисунок 2: Подземная кабельная система | изображение: powerbusway.com

Тепловыделение

Рассеивание тепла в подземных кабелях ограничено слоями изоляции и защиты, такими как броня и оболочки. Таким образом, большая часть тепла сохраняется рядом с кабелем, в отличие от воздушных кабелей, где большая часть тепла передается в окружающую среду, а автоматическое естественное охлаждение обеспечивается воздухом.

Размер проводов

Подземные кабели имеют больший размер жилы по сравнению с воздушными линиями при той же мощности.Это связано с тем, что воздушные линии имеют естественное охлаждение и, следовательно, могут передавать больше энергии без нагрева.

Допустимая нагрузка

Воздушные линии лучше подходят для передачи более высоких напряжений по сравнению с подземными кабелями, которые ограничены дорогой конструкцией и ограниченным тепловыделением. По этим причинам подземные кабели в основном используются для передачи напряжением до 33 кВ.

Обнаружение и устранение неисправностей

Легче обнаруживать и устранять неисправности в воздушных кабелях.Это более сложно и требует больше времени, чтобы найти и отремонтировать подземные системы.

Общественная безопасность

Подземные кабели безопаснее для населения, животных и окружающей среды по сравнению с воздушными линиями, т. Е. Отсутствуют такие проблемы, как соприкосновение людей с упавшими линиями. Воздушные кабели могут быть обрушены и могут быть повреждены людьми, животными, погодными условиями, а также растительностью, такой как деревья.

Подземные кабели менее подвержены влиянию этих условий и не подвержены влиянию деревьев, животных, несчастных случаев, ветра, штормов и других физических помех, которые могут привести к поломке полюсов, короткому замыканию или обрыву кабеля.

Влияние грозовых разрядов

Воздушные кабели более подвержены ударам молнии, в то время как подземные кабели не подвержены разрядам.

Помехи

Воздушные линии создают помехи для линий связи, которые находятся в непосредственной близости, имеют коронный разряд, радио и телевизионные помехи, чего не бывает с линиями метро.

Падение напряжения

В воздушных линиях падение напряжения больше из-за того, что их кабели имеют гораздо меньший диаметр, чем подземные кабели для такой же подачи энергии.

Воздействие на окружающую среду

Подземные кабели имеют больше преимуществ для окружающей среды и здоровья благодаря снижению шума и лучшему управлению растительностью. Кроме того, они имеют меньшие потери при передаче, меньший ущерб и несчастные случаи, такие как поражение диких животных электрическим током.

С другой стороны, воздушные кабели могут быть повреждены человеком, вмешательством животных, погодными условиями, такими как сильный ветер и шторм, а также растительностью, например высокими деревьями. Подземные кабели меньше подвержены влиянию этих условий и имеют меньшее визуальное воздействие.

Рисунок 3: Воздушные кабели передачи | изображение mirror.co.uk

Землепользование

Подземные кабели позволяют лучше использовать землю вместе с лучшими видами без видимости столбов и кабелей. Это приводит к улучшенным значениям свойств.

Ожидаемая продолжительность жизни

Воздушные линии имеют более длительный срок службы по сравнению с подземными кабелями.

Заключение

Прокладка и установка подземных кабелей обходятся дороже, однако они удобны, с меньшей вероятностью сломаются и в основном используются для обеспечения недостающего звена там, где нельзя использовать воздушные кабели.Выбор кабеля зависит от конкретной ситуации. Воздушные кабели широко используются из-за их стоимости и способности передавать больше энергии по сравнению с подземными кабелями.
Спасибо, что прочитали мой материал,
А.Н.
Хорошая статья! Вы нашли это сравнение полезным? Ты согласен? Какие еще различия вы видите между ними?

Кабели для подземных электропередач: основы

Использование подземных кабелей для передачи энергии восходит к столетиям.Однако использование этих кабелей остается относительно низким в различных регионах мира. Основная идея использования подземных кабелей заключается в том, что электрическая энергия может передаваться двумя основными способами: с использованием воздушных электрических кабелей или подземных.

Поскольку ожидается, что популярность использования подземных электропередач будет продолжать расти, вам важно понимать, что такое кабели подземных электропередач, их характер и использование.

Прокладка кабелей определенных типов под землей для передачи электроэнергии дает несколько преимуществ.

Ниже приводится краткое описание этих преимуществ.

1. По сравнению с воздушными кабелями подземные кабели намного безопаснее. Это связано с тем, что подземные электрические кабели не подвержены множеству опасностей, которым подвергаются электрические кабели.
2. Поддерживать подземные кабели со временем дешевле, чем надземные. На практике стоимость прокладки подземных кабелей намного превышает затраты на прокладку воздушных.Но после того, как подземные кабели будут проложены, маловероятно, что их придется время от времени ремонтировать, как в случае с воздушными электрическими кабелями.
3. Подземная передача электроэнергии связана с надежностью. Это связано с тем, что случаи постоянного перерыва в подаче электроэнергии в результате штормов или неисправностей, связанных с воздушными линиями электропередачи, не являются обычным явлением, когда линии электропередачи проложены под землей.

Есть несколько вопросов, которые обычно принимаются во внимание при использовании подземных кабелей.

1. Первый — это способ прокладки кабелей под землей. На практике используются три основных метода: прокладка кабелей в армированных бетоном желобах, прямое заглубление кабелей и размещение их в подземных туннелях. Выбор любого из этих методов обычно основывается на географических особенностях местности, в которой предполагается выполнить заземление.
2. Вторая проблема связана с фактическим типом кабелей, которые используются в процессе.Существуют различные типы кабелей, которые можно прокладывать под землей и использовать для передачи электроэнергии. Важно отметить, что выбор кабелей во многом определяется типом проводимой установки. Например, пластиковые кабели, также известные как XLPE, и кабели с жидкостной изоляцией используются, когда только небольшая часть линии передачи должна быть проложена под землей. С другой стороны, кабели HVDC считаются подземными кабелями для тяжелых условий эксплуатации и используются для магистральных линий электропередачи.

Следующие факторы определяют общие затраты, которые могут возникнуть в процессе обслуживания подземных кабелей электропередачи.

• Обнаружить неисправность в подземной линии электропередачи и устранить проблему практически сложно. Следовательно, потребность в более совершенных методах обнаружения и устранения неисправностей в подземных кабелях увеличивает общие затраты на содержание подземных линий электропередачи.
• Также сложно модернизировать подземный кабель. Независимо от конкретных типов используемых кабелей и систем, модернизация подземных линий просто означает установку новых линий электропитания. Следовательно, этот фактор вносит свой вклад в общие затраты, понесенные в процессе обслуживания подземных кабелей.

В общем, подземные электрические кабели вряд ли нуждаются в регулярном ремонте, как воздушные.Основная причина этого проста: подземные кабели обычно хорошо изолированы от погодных условий. А поскольку неисправности в линиях электропередачи обычно являются результатом воздействия погодных условий, подземные кабели, которые изолированы от этих воздействий, почти не имеют повреждений. Однако со временем изоляция изнашивается, и возникает необходимость в ремонте линий.

Здесь, в D&F Liquidators, мы предлагаем экономичное и разумное решение для обслуживания ключевых элементов воздушных кабелей для передачи электроэнергии высокого напряжения.Мы также считаем, что при использовании соответствующей технологии можно успешно использовать подземные кабели электропередачи.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Что нужно знать о подземном кабеле для прямой прокладки? — ABT Electric

Кабель для прямой прокладки — это тип электрического служебного провода, предназначенный для прямой прокладки в подземных траншеях без какой-либо дополнительной защиты кабелепровода.Большинство этих кабелей могут выдерживать прямое воздействие влаги, тепла и почвы, поскольку обладают гидроизоляционными свойствами, защищающими их от повреждений, вызванных воздействием влаги. Они также защищены от повреждений из-за штормов или упавших деревьев. Прямой подземный кабель обеспечивает дополнительную защиту любой электрической системы при прокладке внутри кабелепровода.

В то время как стандартные кабели состоят из тонких слоев изоляции с внешним водонепроницаемым покрытием, кабели для прямого заглубления поставляются с несколькими слоями тяжелой металлической обшивки, амортизирующего, гидроизоляционного геля, водонепроницаемой ленты и ленты из ПЭТ, намотанной вокруг внутренних проводов. другой лентой для дополнительной защиты.

Подземные кабели для прямой прокладки имеют изоляцию в оболочке, рассчитанную на использование в сухой и влажной среде, обеспечивая защиту от природных элементов, облегчая прямое закапывание в землю. После прокладки под землей кабели для прямой прокладки не видны над поверхностью земли.

Какие подземные кабели можно считать проложенными непосредственно в земле?

Для того, чтобы кабель соответствовал требованиям к прямому захоронению, он должен пройти независимые рейтинги и испытания, чтобы убедиться, что он обладает необходимыми механическими свойствами для выдерживания суровых условий, связанных с подземными и наружными применениями.Он должен выдерживать такое же напряжение, как и обычный кабелепровод. Эти провода сертифицированы и одобрены в соответствии с Национальным электротехническим кодексом (NEC). Люди, которые стремятся избежать использования кабелепроводов в своих электрических установках, могут использовать кабели, предназначенные для прямой прокладки.

Прокладываемые прямо в землю подземные кабели проще и быстрее прокладывать, чем другие кабели. Некоторые отрасли промышленности, которые обычно используют проложенные кабели, включают строительство нефтяных месторождений, газ, связь, энергетику, строительство других инженерных сетей и проекты, реализуемые Министерством транспорта (DOT).В домах проложенные в землю кабели помогают распространить электрические услуги на различные наружные применения, такие как солнечные панели, ландшафтное освещение, фонарные столбы, отдельные гаражи и спринклерные системы из определенной точки распределения.

Типы подземных кабелей для прямой прокладки

Для жилых проектов электрики используют два типа кабелей для прямой прокладки — подземный служебный вход (USE) и подземный подводящий кабель (UF) с термопластичной изоляцией. Кабели USE имеют черный цвет и часто используются для электроснабжения домов через электрический трансформатор.Только профессионалы должны обращаться с кабелем USE.

Подземные питающие кабели серого цвета и поставляются в рулонах, напоминающих кабели с неметаллической оболочкой. Однако, в отличие от стандартных неметаллических проводов, УФ предназначены для использования как внутри помещений, так и на открытом воздухе. Кабели UF заключены в прочную пластиковую оболочку для защиты от внешних элементов.

Некоторые электрические и строительные нормы и правила регулируют прокладку кабеля непосредственно в земле из соображений безопасности. Большинство местных норм и правил требуют прокладки проводов для непосредственного захоронения на глубине не менее 18 дюймов под землей.Тем не менее, проконсультируйтесь с электриком о правилах, действующих в данной местности. Копание — сложная задача при прокладке кабеля для прямого заглубления. Нанять лицензированного электрика для прямой прокладки кабеля под землей, чтобы обеспечить правильную установку с учетом местных норм и правил, регулирующих данную территорию.

A.B.T. Electric — лицензированный подрядчик по электричеству жилых и коммерческих помещений в городе Гимн, Аз. Мы стремимся к постоянному совершенствованию, безопасности и удовлетворению потребностей клиентов.Звоните (623) 521-3939 сегодня!

Как установить подземную электропроводку (в гараж, сарай или магазин)

Нет ничего необычного в том, чтобы проложить электропроводку на 120 В под землей. Вы можете направить электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — это питание от фонарного столба или электродвигателя ворот. В любом случае вы должны знать несколько требований к подземной проводке, чтобы соответствовать самым последним строительным нормам и правилам. Мы покажем вам, как проложить подземную электропроводку из одного места в другое.

Требования к подземной проводке — насколько глубоко я закопаю провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете, и от того, проложите ли вы его внутри кабелепровода или нет. Поскольку большинство людей задают этот вопрос, чтобы удовлетворить конкретное желание максимальной глубины залегания, давайте начнем с этого. В зависимости от того, насколько глубоко вы закопаете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина залегания 24 дюйма

• Используйте подземный питающий кабель для прямой прокладки на глубине 24 дюйма (или более).Вам не нужно использовать кабелепровод на этой глубине с UF-кабелем, однако вам необходимо предусмотреть кабелепровод из ПВХ на вертикальных подводящих трубопроводах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

• Провода THWN-2 можно прокладывать внутри ПВХ трубы на глубине всего 18 дюймов в земле. Это защищает провод от повреждений в случае, если кто-то закопает кабель сверху. THWN-2 — это в основном водостойкий THHN (термопластичный высокотермостойкий провод с нейлоновым покрытием)

Глубина заглубления 12 дюймов

• На глубине 12 дюймов вы можете проложить провод кабеля прямого закапывания, который защищен GFCI.Защитите его с помощью ПВХ, если он всплывает в доме, гараже или магазине.

Глубина заглубления 6 дюймов

• Если вы используете оцинкованный жесткий EMT (металлический кабелепровод) с отдельными проводниками внутри, вы можете закопать его глубиной всего 6 дюймов. Идея здесь в том, что EMT может противостоять лопате или другой серьезной потенциальной причине короткого замыкания проводки.

Общие примечания по прокладке проводов

Если вы когда-нибудь захотите использовать металлический кабелепровод EMT вместо ПВХ, вы можете это сделать.Обычно мы используем серый ПВХ 3/4 дюйма для одиночной линии. Кроме того, хотя перечисленные выше требуемые глубины заглубления должны быть в целом точными — сначала проверьте местные строительные нормы и правила. Прежде чем начать, вы хотите быть абсолютно уверены в соблюдении правил. Обычно мы предпочитаем использовать трубы из ПВХ при подаче электроэнергии в удаленное место под землей. В долгосрочной перспективе это дает вам гораздо большую защиту по сравнению с проложенным подземным кабелем.

В конце концов, просто поймите, что у вас есть, и выберите самый безопасный или самый простой маршрут в зависимости от вашей ситуации.Если вы можете обойтись без кабелепровода и проводка находится в зоне, которая не может помешать будущим земляным работам, то лучше всего подойдет кабель для прямой прокладки. Если вы бежите посреди своего двора, лучше выбрать трубопровод из ПВХ или металла, даже если он окажется излишним.

Шаги по установке подземной электропроводки

Мы не предоставляем тонны шагов по установке подземной электропроводки. Установка проводки или кабелепровода требует больших усилий, но не требует подробных инструкций.

Звоните, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы не должны повредить подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов они бесплатно проверит вашу собственность в течение дня или двух, когда вы позвоните. Выделение критических линий флажками перед началом действительно избавит вас от лишних хлопот и головной боли. Не пропускайте этот шаг!

Рытье траншеи

Мы вырыли много траншей с помощью лопат.Не делайте этого, если цените свое время. Если у вас есть кто-то, кого вы отчаянно хотите замучить, или вам нужно пройти всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно проехать большое расстояние с подземным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

Вы можете арендовать 24-дюймовый траншеекопатель в большинстве мест менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленные часы и нервы, поэтому, если вы можете себе это позволить, возьмите один в местном магазине по аренде инструментов.

Используя траншеекопатель, спланируйте свой курс и выкопайте траншею, в которой вы планируете проложить кабель для непосредственного захоронения или трубу из ПВХ.

Отрежьте входные и выходные отверстия

Отрежьте входные и выходные отверстия от начальной точки (например, электрической панели) до конца пробежки.

Это помогает использовать так называемый выпускной корпус из ПВХ-кабелепровода (LB).

Они упрощают подачу проволоки в здание (либо в гараж источника, либо в пункт назначения, либо в магазин). Вы просто снимаете пластину с помощью двух винтов и протягиваете проволоку по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте тепловую пушку для сгибания трубопровода из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Подача провода

Во многих случаях можно просто протолкнуть кабель через небольшой отрезок ПВХ-кабелепровода. При необходимости вы можете использовать металлическую ленту для рыбы или даже пропылесосить трос через трубу и использовать его для протягивания проводов на большие расстояния.

Завершите свои соединения и фитинги кабелепровода

После протягивания провода выполните соединения с электрической панелью и завершите фитинги кабелепровода.Это включает в себя закрепление пластин на корпусах выпускных отверстий из ПВХ. Проверьте свой бег и похлопайте себя по спине за хорошо выполненную работу!

Последние мысли

Ничто не сравнится с подачей столь необходимой энергии в сарай или гараж. С энтузиазмом атакуйте этот тип проекта и извлекайте выгоду. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если вам кажется, что что-то выходит за рамки вашего уровня знаний.

Подземные силовые кабели — архитектура, применение и преимущества

Передача электроэнергии осуществляется двумя основными способами: i.е. с помощью подземных силовых кабелей или воздушных кабелей. В этом посте дается подробное описание того, что такое подземные силовые кабели, его архитектура, типы, различные приложения, преимущества и недостатки.

Рис. 1. Подземные силовые кабели

Передача энергии, осуществляемая через проложенные под землей кабели, называется подземными силовыми кабелями. Хотя стоимость установки этих кабелей высока, они считаются надежными.Основная функция подземного силового кабеля заключается в передаче энергии между местоположениями, включая источники генерации, подстанции, центры нагрузки и т. Д. На рисунке 2 показаны различные типы подземных кабелей.

Рис. 2 — Кабели подземного питания, доступные на рынке

Подземная кабельная система состоит из различных компонентов, таких как системы мониторинга температуры и состояния, системы заземления и соединения, кабельные соединения, соединения ящики над точками заземления и т. д.На рисунке 3 ниже показана типичная подземная кабельная система электропитания.

Рис. 3 — Система подземных кабелей питания

Это включает установку оконечного устройства с одного конца линии передачи на другой конец для предотвращения отражения сигналов, вызывающего мощность потеря.

Кабельные муфты

Кабели низкого, среднего или высокого напряжения соединяются с помощью кабельных муфт.

Системы заземления и соединения

Заземление выполняется для ограничения и стабилизации напряжения относительно земли.Система соединения обеспечивает электрическую непрерывность и проводимость.

Он действует как ограждение для множества проводов, которые подключаются к общей точке или соединению.

Подземные кабели состоят из следующих компонентов:

• Проводник
• Изоляция
• Подложка
• Броня
• Наружная оболочка

Рис.4 — Конструктивные элементы подземных силовых кабелей

1. Проводник : помогает передавать электрический ток.

2. Изоляция : Разделительный слой между проводником кабеля при высоком напряжении и основанием при потенциале земли.

3. Подкладка : действует как защитный барьер между внутренним и внешним слоями силового кабеля.

4. Броня : Обеспечивает механическую прочность и защиту жилы кабеля.Он может выдерживать более высокие нагрузки. Броня обычно используется в качестве «заземляющего провода» для оборудования, питаемого по кабелю.

5. Наружная оболочка : Этот слой защищает внутреннюю металлическую оболочку и действует как изолятор, выдерживая индуцированные и переходные напряжения.

  Также читают:
  Законы Кирхгофа для тока и напряжения - применение, преимущества, ограничения
  Вольтметр - принцип работы, чувствительность к напряжению, типы и применение
 Цепь серии  - принцип работы, характеристики, применение, преимущества
