Типы освещения

Встраиваемая подсветка для лестницы представляет собой небольшие светильники, которые расположены, как правило, по ходу движения лестницы. Они могут быть настенными, светильники на ступенях, напольные.

Светодиодная лента очень популярна, поскольку имеет низкое потребление электроэнергии, а также легко устанавливается.

Она сделана в виде трубки, внутри, которой находятся диоды, представлена в различной цветовой гамме, что позволяет гармонично вписать ее в любой интерьер.

Люстра для лестницы устанавливается в просторных помещениях, ее можно подобрать под общий дизайн помещения и быть уверенным в том, что она в него гармонично впишется.

Ее подвешивают к потолку, а также подключают с помощью кабеля, который благополучно помещают под внешнюю отделку стен.

варианты и способы устройства своими руками

В загородном строительстве все чаще применяются технологии «умного дома», что подразумевает удобную и безопасную организацию жизненного пространства. Подсветка лестницы в доме относится к элементам обеспечения безопасной эксплуатации жилища. Существует множество вариантов устройства интеллектуального освещения лестничного пролета.

Правильное расположение светильников не искажает контуры ступеней и позволяет избегать затененных участков, в результате человек без риска может подняться на второй этаж или спуститься с него. Подсветка пролета осуществляется с помощью светодиодных, неоновых и галогеновых светильников. Использование конкретного оборудования зависит от материала и конфигурации лестничного марша.

Деревянные лестницы не следует обустраивать галогеновыми светильниками, так как этот тип ламп очень сильно нагревается при работе, что может привести к возгоранию.

Осветительные приборы обычно располагают по длине ступенек, на боковых поверхностях или их крепят над ними в виде люстр или бра. Цвет освещения также играет заметную роль, так деревянные поверхности лучше всего подчеркнет теплый, желтоватый свет, а для металлических изделий предпочтителен холодный, белый оттенок.

Установка специального освещения лестничных пролетов обязательна, если в доме постоянно проживают:

• люди преклонного возраста;
• дети с диагнозом «гиперактивность»;
• взрослые и дети с нарушениями двигательного аппарата.

Типы лестниц и подходящее для них освещение

Освещение лестницы в частном доме выполняется с таким расчетом, чтобы конструктивные элементы изделия отлично просматривались, но не происходило ослепление человека направленным светом. Вид подсветки зависит от типа лестничного пролета.

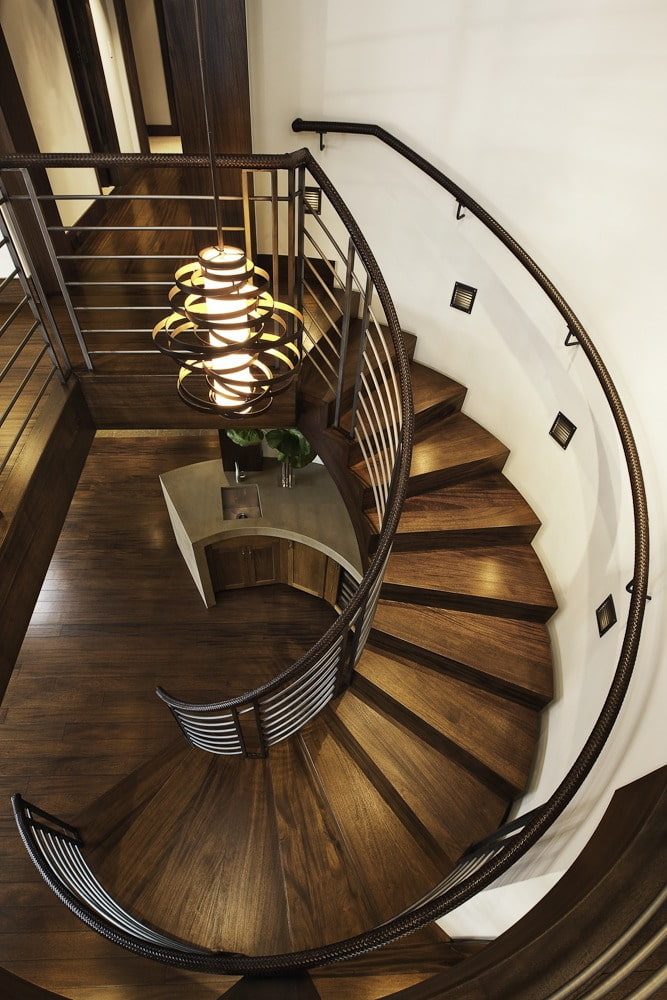

Винтовые

Особенность винтовых конструкций заключается в применении округлых ступенек. Такая конфигурация лучше всего обыгрывается светодиодной лентой. Традиционно винтовые лестницы имеют небольшие размеры, поэтому для размещения подсветки используют ограждения и боковую стену.

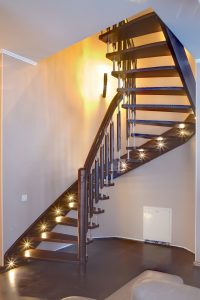

Для винтовых лестниц в обязательном порядке требуется подсветка каждой ступени.

Деревянные и металлические

Выполнение светодиодной подсветки лестницы возможно, если у ступеней нет подступенков, так как трубка со светодиодами устанавливается изнутри, направляя поток света на расположенную ниже ступеньку. Если подступенки оборудованы, то размещают точечные светильники или верхнее освещение.

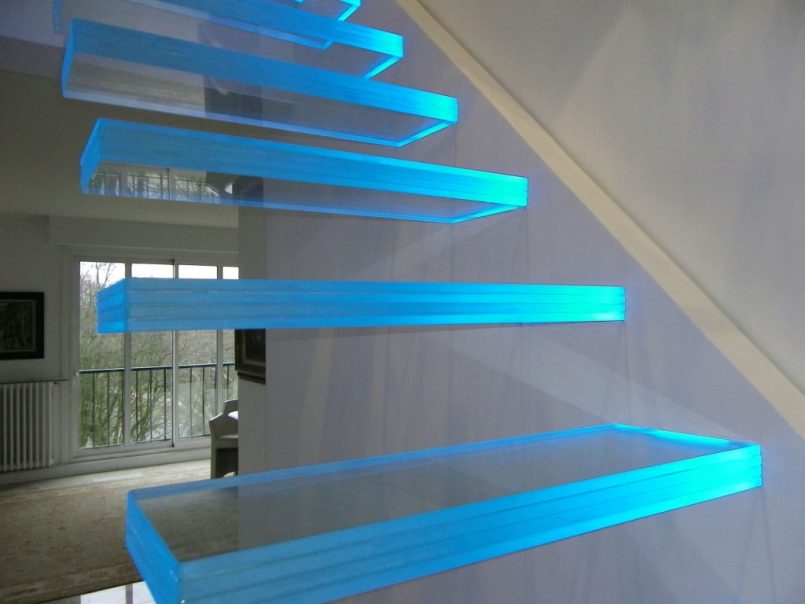

Лестницы с прозрачными ступенями

Прозрачные ступени изготавливают из усиленного стекла или акрила. Для освещения маршей такого типа на торцах ступенек устанавливают рассеивающий экран, который позволяет создать эффект полного освещения ступеньки. Если поручни выполнены из акрила, следует направить поток света на торец, что позволяет достичь эффекта внутреннего свечения.

Лестницы из бетона

Подсветка лестницы светодиодной лентой в этом случае невозможна. Наиболее оптимальным вариантом освещения бетонных лестниц является боковая подсветка на стене на уровне 40-50 см от поверхности ступеней, также можно использовать вариант с освещением люстрой (при достаточной высоте пролета).

Типы подсветки

Автоматическая

Автоматическая подсветка лестницы — не только удобная опция в освещении пространства, но и отличный способ экономии электроэнергии. Специальные датчики реагируют на передвижение человека или срабатывают от звукового сигнала, при этом свет выключается автоматически после того, как человек покинул помещение.

Умная подсветка лестницы настраивается с учетом потребностей жителей загородного дома, для чего используют датчики.

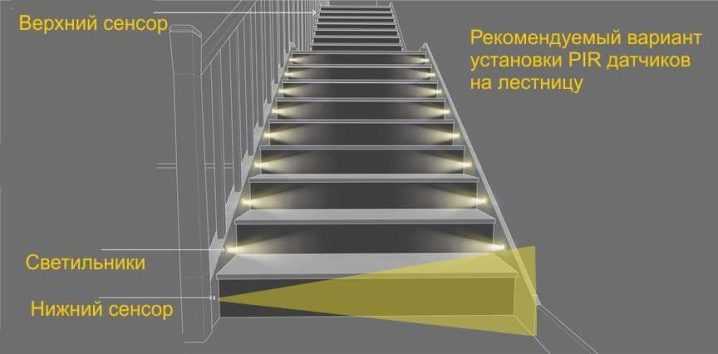

Датчик движения срабатывает при перемещении жильца и включает подсветку лестницы в момент пересечения определенного пространства. Когда человек покидает помещение, свет выключается самостоятельно в течение заранее запрограммированного времени. Использование данного датчика рекомендуется для одного режима функционирования светильников.

Подсветка лестницы на ступенях с датчиком движения, оборудованным защитой сенсора от атмосферных осадков, позволяет осуществлять подсветку наружных пролетов. Датчик с таймером времени или на фотоэлементе включит свет в определенные часы. Данная опция позволяет включать освещение наружных лестниц в темное время суток или в запрограммированное время.

Датчик нагрузки реагирует на внешнее воздействие и замыкает цепь при оказании давления на ступени или при прикосновении к перилам. Звуковой датчик настраивается на голос человека или хлопок, включая и выключая свет по звуковой команде.

Беспроводная

Использование автономных источников энергии дает возможность организовать безопасную и надежную подсветку лестничных пролетов. Нередко родители устраивают беспроводное освещение лестницы на второй этаж, где находятся спальни детей.

Для оборудования беспроводной подсветки понадобятся датчики движения, светильники и аккумуляторы, в качестве которых могут использоваться стандартные батарейки повышенной емкости. Размещение данного типа освещения в частном доме позволяет достичь следующих преимуществ:

• уменьшение расхода электроэнергии;
• возможность использования подсветки как аварийного освещения при обесточивании помещения;
• освещение работает только в тот момент, когда есть необходимость, что позволяет использовать аккумулятор длительное время;
• мягкий свет вполне достаточен для освещения ступеней, при этом он не ослепляет;
• для устройства подсветки не требуется прокладывать кабель и сверлить стены;
• мало точные изделия, безопасны.

Готовые комплекты может установить своими руками любой владелец квартиры или частного дома. Простая схема сборки и отсутствие необходимости подключения к высокому напряжению позволяют произвести монтаж без специалистов.

Обычно в готовых комплектах беспроводных светильников используют батарейки типа ААА (мизинчиковые). Датчики движения выключают свет после прекращения передвижений в течение 18 секунд.

Обычная

Самостоятельный монтаж электрической подсветки лестницы от сети без специальных навыков невозможен. Работа с напряжением требует определенных знаний и умений, поэтому для устройства традиционных систем лучше пригласить профессионала. Неправильно смонтированная проводка может стать причиной пожара или травм.

Для установки традиционной системы потребуются:

• провода определенного сечения и марки;
• светильники;
• датчики движения;
• реле;
• гофрированные трубки и кабель-каналы для укладки провода в деревянных домах.

Первым шагом для оборудования освещения лестничного пролета необходимо составить схему проводки, после чего приобретаются элементы цепи и выполняется подготовка поверхностей для прокладки кабеля. В бетонных поверхностях проводят штробление, для деревянных используют наружные кабель-каналы.

Наиболее просто организовывать освещение с использованием ленточных светодиодов, сложнее выполнить монтаж точечных светильников, которые устанавливаются заподлицо к поверхности стены.

Типы ламп для подсветки

Лампы, используемые в осветительных приборах, имеют свои особенности и отличаются по основным характеристикам. Традиционно для освещения лестничных пролетов применяют галогеновые, неоновые и светодиодные лампы.

Галогеновые

Этот тип ламп обеспечивает яркое свечение, но при этом происходит сильное нагревание, поэтому использование галогеновых ламп не рекомендуется в деревянных зданиях.

Помимо высокой степени нагрева при работе, галогеновые лампы отличаются чувствительностью к изменению напряжения сети и в таких ситуациях быстро выходят из строя.

Неоновые

Данный тип ламп дает мягкий, рассеянный свет, оптимально подходящий для ограниченного пространства лестничного марша. Они долговечны, но очень чувствительны к механическому воздействию, и при малейших нагрузках выходят из строя.

Светодиодные

Наиболее популярный тип ламп. К достоинствам светодиодных ламп относят:

• многообразие форм, мощности, окраски и типов цоколей;
• светодиодные лампы имеют слабую степень нагрева при работе;
• энергопотребление светодиодных изделий выгодно отличается от других типов ламп;
• значительный ресурс эксплуатации.

Типы осветительных приборов и места их установки

Точечные светильники

Светильник небольшого размера, расположенные по ходу движения жильца по лестнице, создают эффектную подсветку пространства, при этом отлично справляются с главной функцией освещения ступеней.

Исходя из места расположения, точечные светильники подразделяют на:

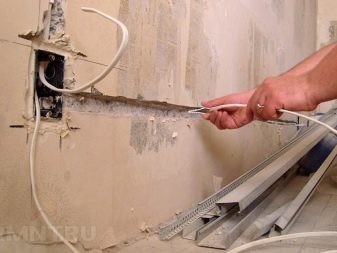

• Настенные – такой тип подсветки следует планировать заранее, так как проводку необходимо спрятать в стене, а для встраиваемых приборов готовить специальные ниши. Идеально размещать такую подсветку в гипсокартоне;
• Светильники в ступенях – также требуют скрытой проводки под ступенями, а для установки самого прибора необходимо использовать сверло-коронку под размер светильника;
• Напольные – мини прожекторы, которые устанавливаются на поверхности ступенек. Проводку при таком варианте размещения подсветки придется спрятать в защитный кожух.

Светодиодные ленты

Данный тип освещения довольно популярен благодаря низкому энергопотреблению и простой схеме монтажа. Светодиодная лента представляет собой гибкую трубку, внутри которой расположены светодиоды. Существует множество вариантов расцветок, которые позволят создать гармоничную атмосферу в интерьере.

При планировании освещения лестницы следует учесть, что помимо проводки необходимо будет «спрятать» дополнительные приборы (контроллеры и блоки питания). На поверхности лента крепится на клеевую основу или в металлическом профиле.

Благодаря эластичности изделия, лента крепится на любой поверхности. Традиционно ее крепят:

• на ступенях;
• на стене;
• по периметру лестницы;
• на перилах.

Лестничная люстра

Использование люстр для освещения лестничных пролетов в частном доме оправдано, если над пролетом имеется достаточное пространство. При соблюдении этого условия, можно подобрать подходящий по стилю осветительный прибор, который органично впишется в интерьер.

Применение массированной иллюминации вряд ли будет уместно в небольшом коттедже, поэтому чаще всего люстры устанавливают в зданиях общественного назначения, где одной большой люстрой вполне можно осветить двухмаршевую лестницу.

Люстру подвешивают к потолку, а подключение к электросети выполняют через кабель, скрытый в панели перекрытия.

Настенные бра

Настенные светильники, выполненные в определенном стиле, служат продолжением общего интерьера. Для подключения бра к общей электросети используют скрытую проводку, но если у хозяев нет желания штробить стену, или освещение организуется в деревянном доме, применяют кабель-канал с декоративной отделкой.

Каждый светильник может освещать большие площади, и часто для простых лестниц хватает одного бра, но если лестничный пролет состоит из двух маршей с поворотом, то светильников устанавливают два или три, причем на поворотной площадке бра размещают обязательно.

Все источники света замыкают в одну цепь, выводя на общий выключатель. При желании устанавливается датчик движения, который позволит автоматически замыкать цепь при передвижении человека.

Монтаж автоматической светодиодной подсветки своими руками

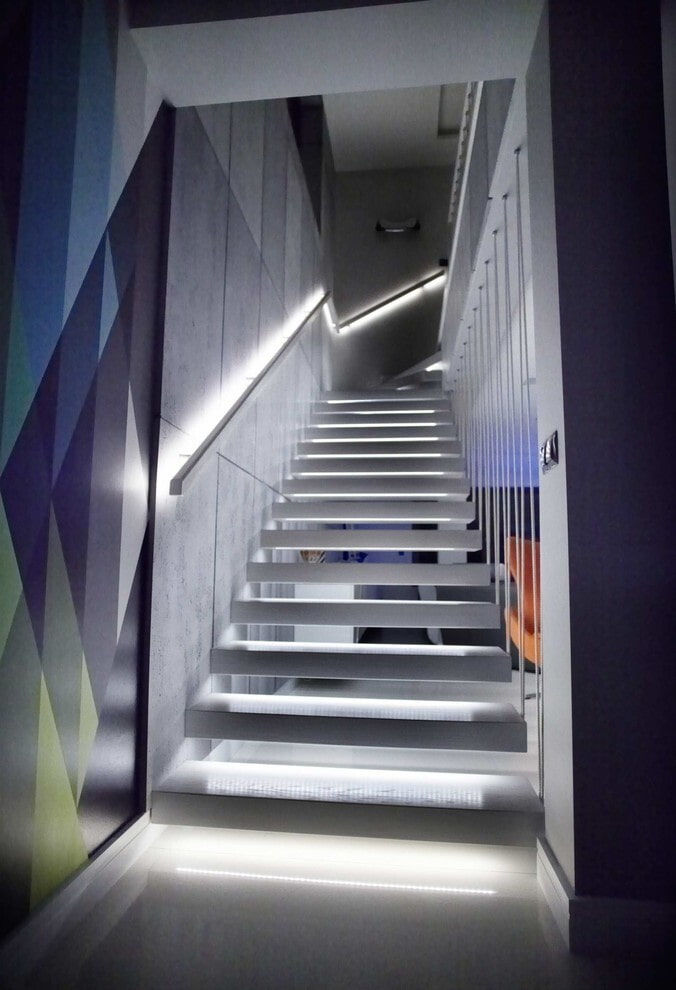

Подсветка ступеней лестницы светодиодной лентой — стильное и эффективное решение подсветки данной конструкции. Для устройства светодиодного освещения понадобится пара блоков питания. С использованием одного происходит преобразование напряжения, другой необходим для встраивания цепи в бытовую сеть.

Сделать самостоятельно подсветку из светодиодов довольно просто любому новичку, который впервые встречается с подобным оборудованием. При покупке комплектующих покупателю передается инструкция, в которой расписаны все условия и последовательность подключения.

При наличии выступов на ступенях, для крепежа будет достаточно клейкого основания трубки, а при отсутствии данного элемента придется применять установочный профиль.

Материалы и инструменты

Для монтажа подсветки лестницы с использованием светодиодной трубки потребуются следующие инструменты и материалы:

• контроллеры,
• блоки питания,
• лента со светодиодами,
• профиль для установки ленты,
• хомуты,
• шуруповерт,
• саморезы,
• ударная дрель.

Пошаговая инструкция

• Профиль нарезается по необходимой ширине.

• На ступени закрепляют профиль на 4 самореза.
• Светодиодную трубку крепят в профиле.

• Выступающие провода маскируют под ступенями или плинтусом.
• Лента подключается к стабилизатору, контроллеру и сетевому блоку.

• Цепь замыкается на выключатель.

58 фото, идеи освещения ступеней

Рекомендации по организации освещения

При выборе типа подсветки учитывают несколько особенностей:

• В первую очередь следует обратить внимание на протяженность спуска. Чем длиннее лестничный марш, тем больше требуется света.
• От приборов должен исходить спокойный свет, который не будет слепить человека и раздражать глаза.
• Следует, чтобы расход электроэнергии был экономичным так, как подсветка предполагает частое использование.
• Нужно позаботиться о безопасности и установить автономный тип освещения, который будет работать за счет батарейки или аккумулятора в случае отключения электричества.
• Световой поток не должен создавать тени и искажать конфигурацию ступеней.

Какое освещение можно использовать?

Выделяют основные варианты освещения.

Автоматическая подсветка

Благодаря такой опции, эксплуатация световых источников значительно упрощается. Умная подсветка с датчиками движения, нагрузки или включения за счет голосовой команды и хлопка, может иметь один режим с одинаковой интенсивностью или плавно срабатывать по таймеру с определенной задержкой по времени.

В темноте датчики реагируют автоматически и каждая ступень последовательно освещается. За счет настройки контроллера управления можно задать любые параметры например, выставить свечению нужный уровень яркости, а также выбрать скорость с которой подсветка будет зажигаться и затухать. Ночное освещение лестницы не должно быть очень динамичным.

На фото автоматическая подсветка лестницы в интерьере частного дома в современной стилистике.

Беспроводная система освещения

Выгодный вариант, который функционирует от автономного питания. В такую систему входят датчики движения и светильники, настроенные под нужную частоту. Работа составных модулей осуществляется за счет обычных батареек.

На фото лестничный марш с перилами, оснащенными беспроводной подсветкой.

Стандартная проводная система

Для установки традиционной проводной системы требуются определенные навыки, поэтому лучше обратиться за помощью к специалистам.

В первую очередь требуется грамотное составление схемы проводки, затем приобретают все элементы цепи и подготавливают поверхности, чтобы проложить кабель. Обычную бетонную поверхность можно штробить, а в брусовых или бревенчатых домах провода укладывают в кабель-каналы и специальные гофрированные трубки.

Варианты светильников для лестницы

Популярные разновидности осветительных приборов.

Точечное освещение лестницы

Приборы в основном встраивают в стену, возле которой расположен пролет на второй этаж. Установку таких лампочек предусматривают еще до начала отделки стеновой плоскости.

Удобной считается точечная подсветка ступеней или подступенка. Для установки напольного освещения, приобретают прожекторы и крепят их к поверхности ступеней с помощью саморезов или самоклеящейся основы. Основным преимуществом такого типа светильников является возможность изменять направление светового потока.

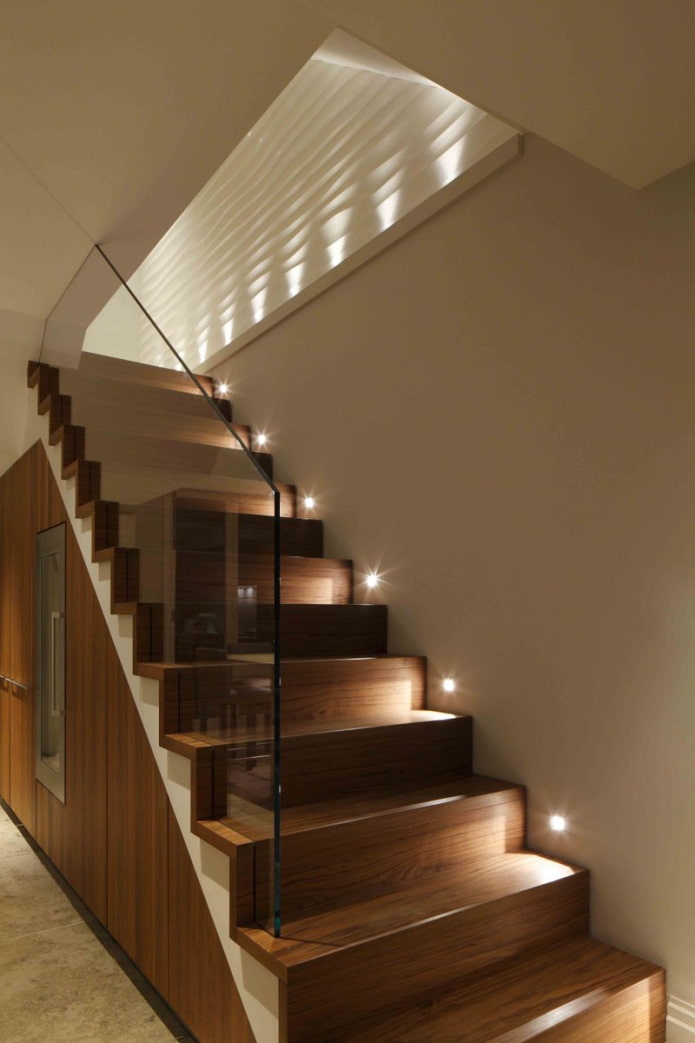

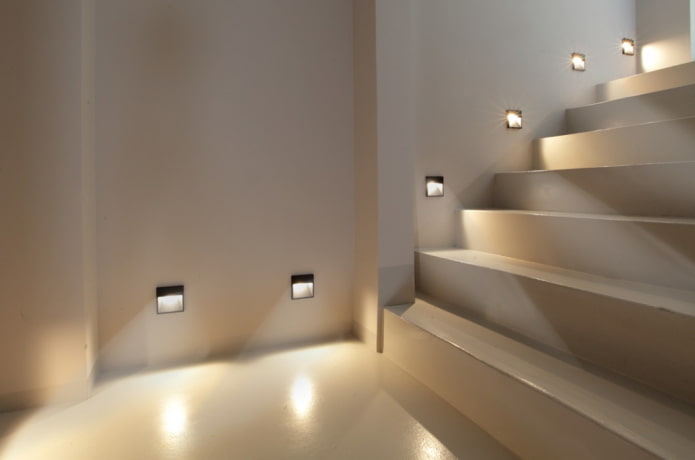

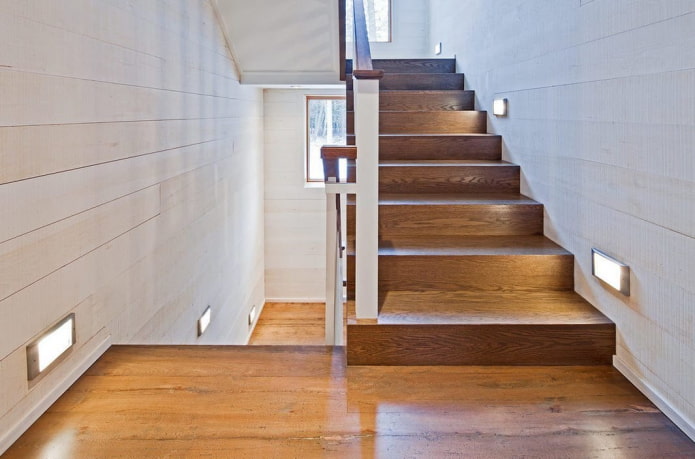

На фото лестница в частном доме, оформленная настенными точечными светильниками.

Светодиодная лента

Отличается клейкой основой, которая позволяет значительно ускорить и облегчить процесс монтажа. Светодиодная лента может иметь разнообразное цветовое исполнение. Самым распространенным считается белый свет теплого или холодного оттенка.

За счет гибкости и свободной вариации длины светодиодной ленты, открывается широкий простор для реализации оригинальных идей. Данный вид подсветки устанавливают под ступеньками, под перилами лестницы или встраивают в короб на стене.

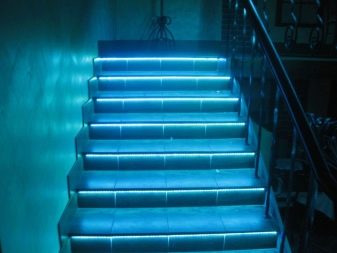

На фото синяя светодиодная подсветка лестницы в интерьере загородного дома.

Люстра над лестницей

Светильник гармонично сочетающийся со всеми интерьерными деталями и стеновой облицовкой выгодно подчеркнет окружающий дизайн.

При использовании подобного вида подсветки, кабель для присоединения светильника прячется в перекрытие. Подвесная люстра способна создать качественное освещение даже двухмаршевого лестничного пролета. Очень часто в просторных домах выполняют установку каскадной люстры. Лампочки подвешенные на разном уровне, обеспечивают ровный свет для всей подъемной конструкции.

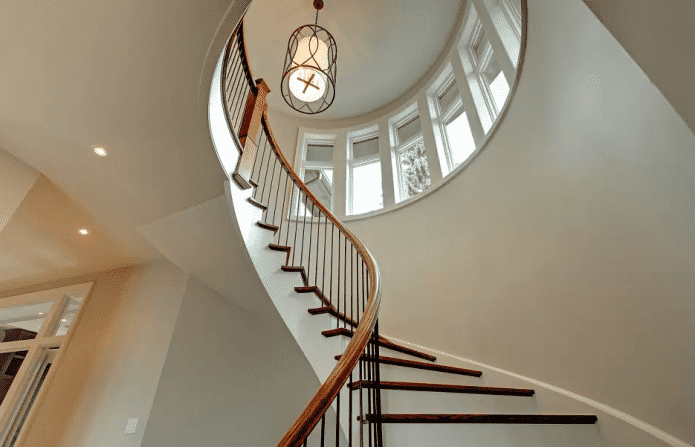

На фото загородный дом с шикарной люстрой, расположенной над лестницей.

Настенные бра

Лестничная подсветка в виде настенных бра, освещает достаточно большое количество площади. В случае если не предоставляется возможность произвести штробление стен для проводов, плоскость оснащают кабель-каналом.

Бра можно объединить в одну электрическую цепочку и установить общий выключатель. Если подключается датчик движения, получится добиться автоматического включения настенных ламп.

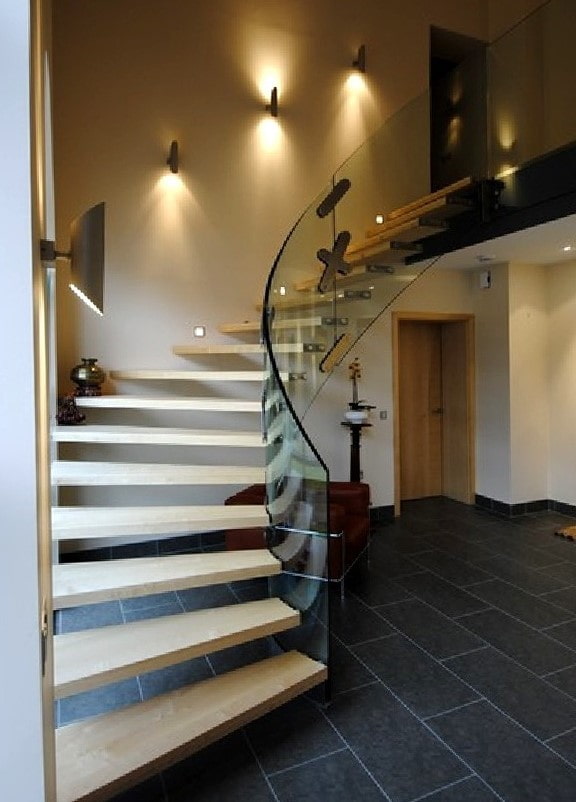

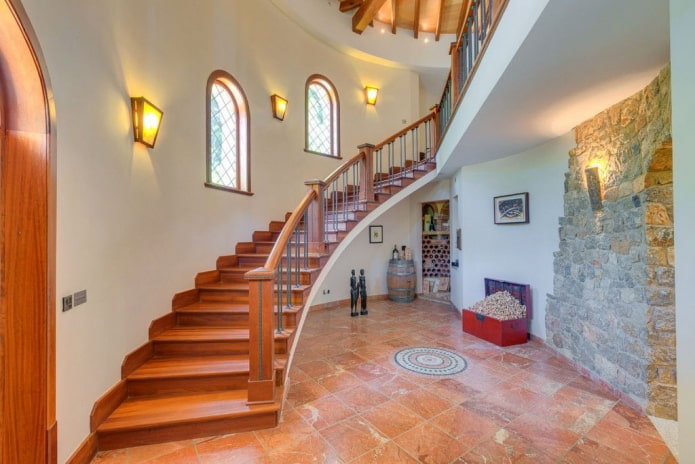

На фото интерьер холла с лестницей, дополненной настенными бра.

Комбинированное освещение

Применение нескольких световых источников, является отличным вариантом для лестничного марша на второй этаж. К примеру, чтобы организовать только подсветку ступеней, их можно оборудовать точечными или линейными светильниками. Для освещения всего пространства используются бра. Осветительные приборы могут включаться как вместе, так и по отдельности.

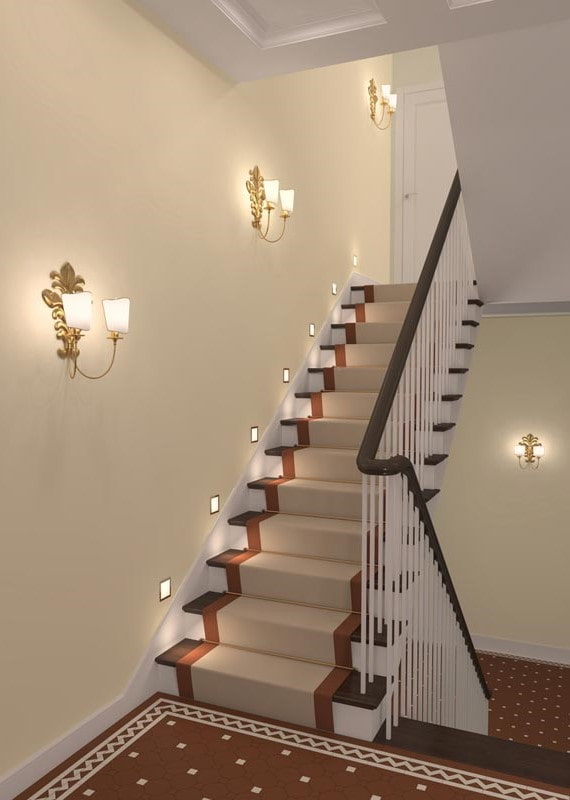

На фото подсветка лестницы с потолочной люстрой и настенными точечными лампочками.

Какое расположение освещения лучше?

Примеры размещения световых источников.

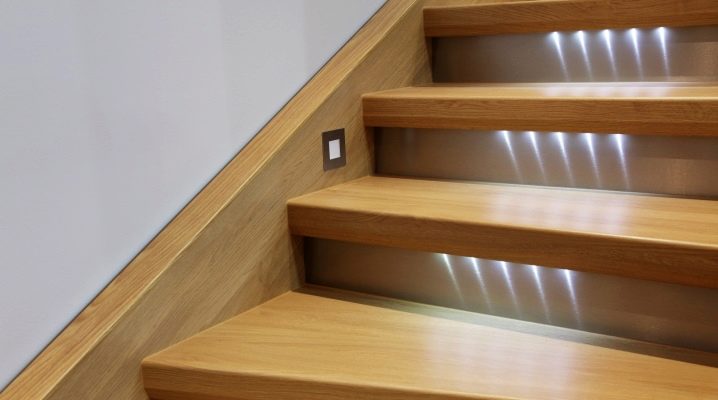

Подсветка лестницы на ступенях

Подсветку ступеней подбирают под стиль лестницы и интерьерное оформление коттеджа. Для такого освещения лучше предпочесть приборы, имеющие мягкое свечение, которое не будет напрягать глаза и формировать яркие тени.

Для монтажа освещения, в ступеньках делают отверстия и выводят проводку. Лампочки располагают разными способами в каждой ступени или через одну.

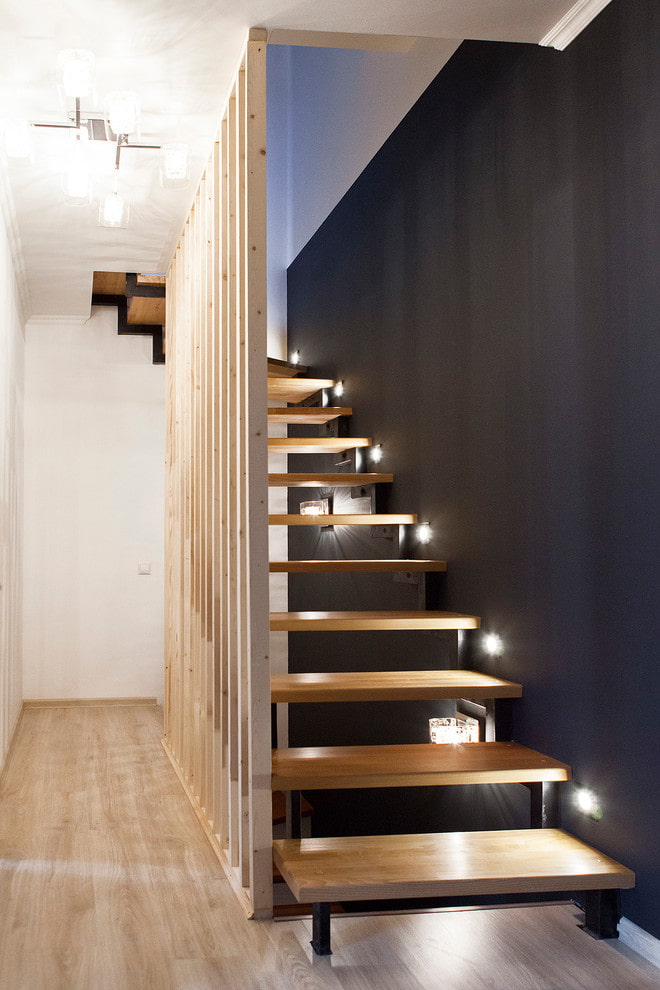

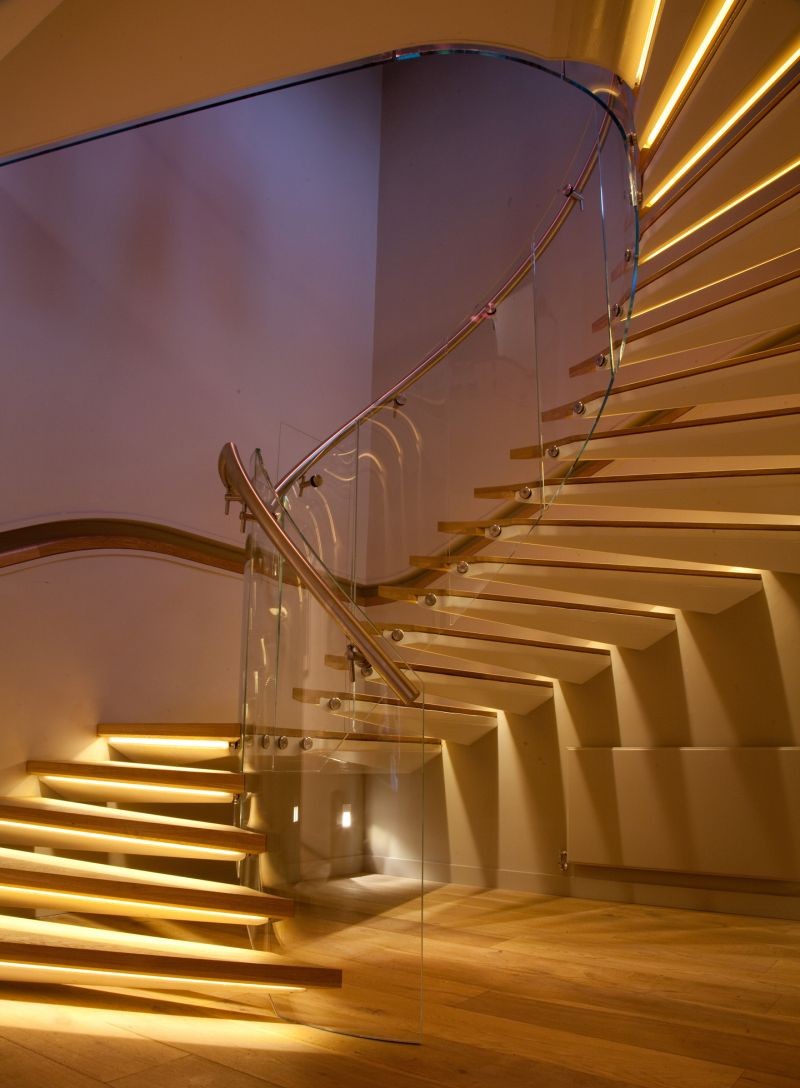

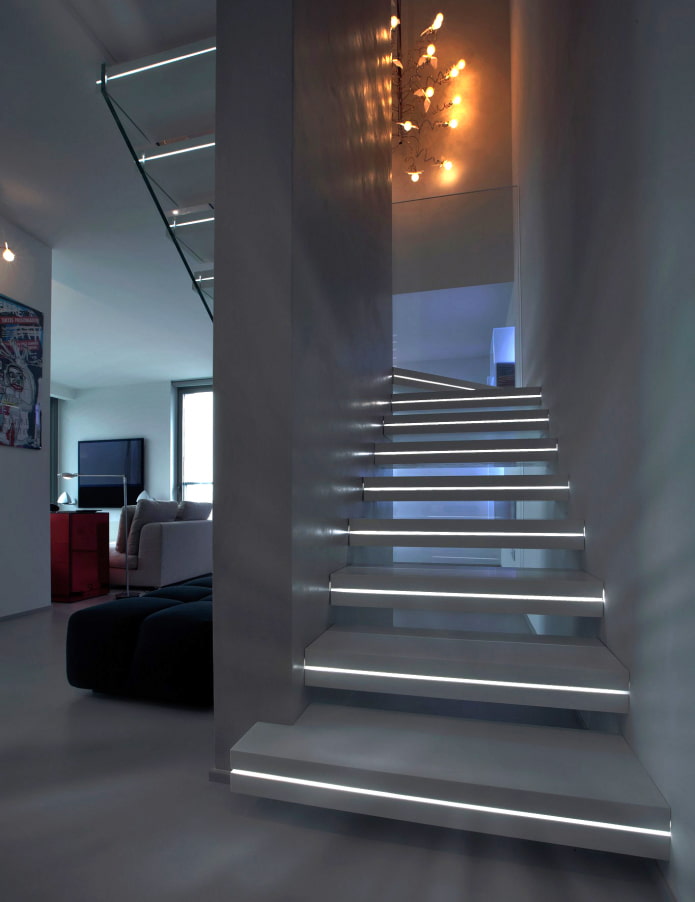

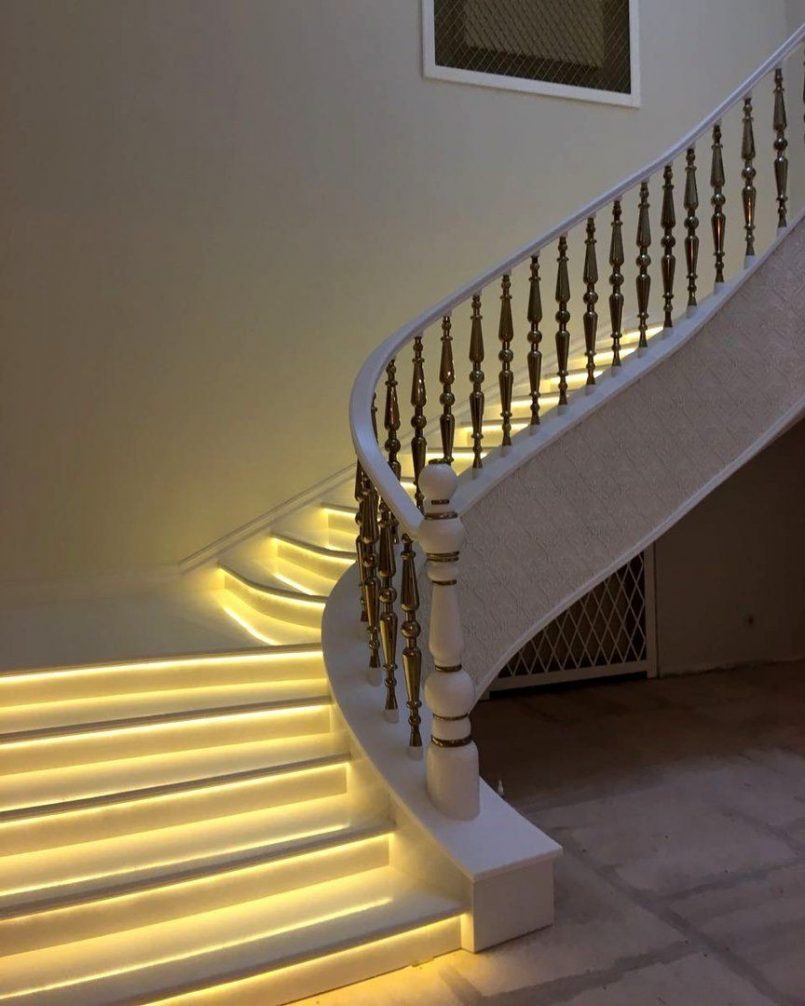

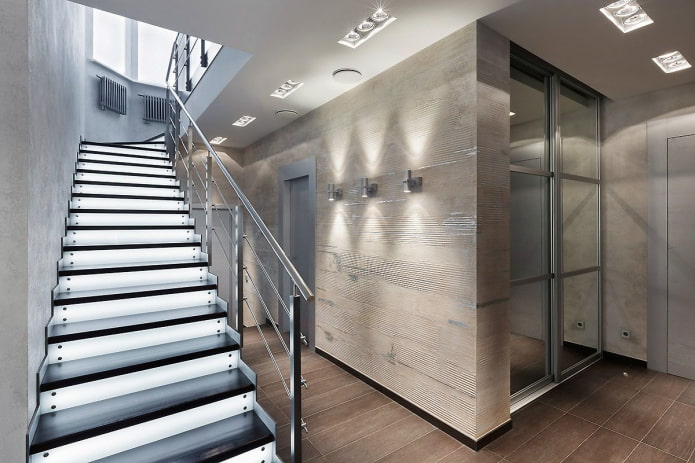

На фото маршевая лестница со светодиодной подсветкой ступеней.

Освещение с помощью настенных светильников

Желательно располагать источники на уровне стандартного роста человека не слишком далеко друг от друга. Таким образом получится добиться ровного освещения лестницы и избежать затемнения ступеней.

По цвету и исполнению, осветительные приборы должны быть в гармонии со стилем лестничного пролета и общим интерьером дома.

На фото стена с точечными лампочками в оформлении лестницы.

Потолочное освещение

Верхнюю подсветку рассматривают, если потолочная плоскость имеет высоту не менее 3-х метров так, как подобное расположение светильников визуально скрадывает площадь.

Для потолка лучше выбрать лампы, имеющие несколько прожекторов с рассеянным разносторонним световым потоком. Хорошо впишутся в лестничное пространство приборы, создающие отраженный или направленный вниз свет.

Декоративная подсветка перил

Благодаря подсветке перил, получится наделить ограждение сиянием и визуально сделать его легче. Для оформления предпочитают светодиодную ленту, которая добавляет лестнице изысканного шарма и даже некой таинственности.

Выбираем подсветку под тип лестницы

В зависимости от материала и конструктивных особенностей, пролеты делятся на несколько видов.

Особенности выбора ламп для подсветки

Лампы обладают своими особенностями и характеристиками. Применение неоновых, галогенных и светодиодных лампочек является традиционным решением.

Неоновые изделия имеют мягкое, рассеянное свечение, которое идеально вписывается в ограниченное лестничное пространство. Такой тип ламп долговечный, но при этом чувствительный к механическим воздействиям. Поэтому для них следует предусмотреть надежный защитный корпус.

Галоген отличается более ярким световым потоком, который приводит к сильному нагреванию. Поэтому данные модели не рекомендуют использовать для деревянных маршей.

Светодиодные лампы характеризуются разными формами, цветом и уровнем мощности. Светодиоды предоставляют экономное энергопотребление, имеют долгий срок службы и не нагреваются.

Как сделать подсветку ступеней своими руками?

Устройство подсветки ступеней, предполагает два блока питания. Первый применяется для поддержания правильного баланса напряжения, а второй для того, чтобы встроить цепь в бытовую сеть.

Пошаговая инструкция

В прилагающейся инструкции, последовательно расписаны все этапы подключения подсветки лестницы. Поэтому справится с установкой может любой новичок.

Для самостоятельного монтирования понадобиться использование инструментов в виде профиля для ленты, саморезов и шуруповерта. При наличии выступов у ступенек, светодиодную трубку прикрепляют с помощью клейкой основы. В другом случае потребуется применение установочного профиля.

1. Нарезать ленту по нужной ширине.

2. Монтировать профиль на ступеньки с помощью 4-х саморезов.
3. Закрепить на профиле открытую светодиодную ленту.



4. Закрыть ленту за счет специальной вставки, которая выступает в роли защиты и противоскользящего элемента.
6. Замаскировать провода под плинтусом или ступеньками.
7. Произвести подключение блока питания, стабилизирующего и контролирующего устройства.



8. Замкнуть цепь на выключатель.

Видео-руководство

Наглядный видео-пример монтажа лестничного освещения.

Красивые идеи дизайна

Новый облик окружающему пространству придаст разноцветная светодиодная подсветка лестницы. Такой дизайнерский прием сформирует уникальную и неповторимую атмосферу в интерьере дома.

На фото дизайн лестницы с разноцветной подсветкой в интерьере дома.

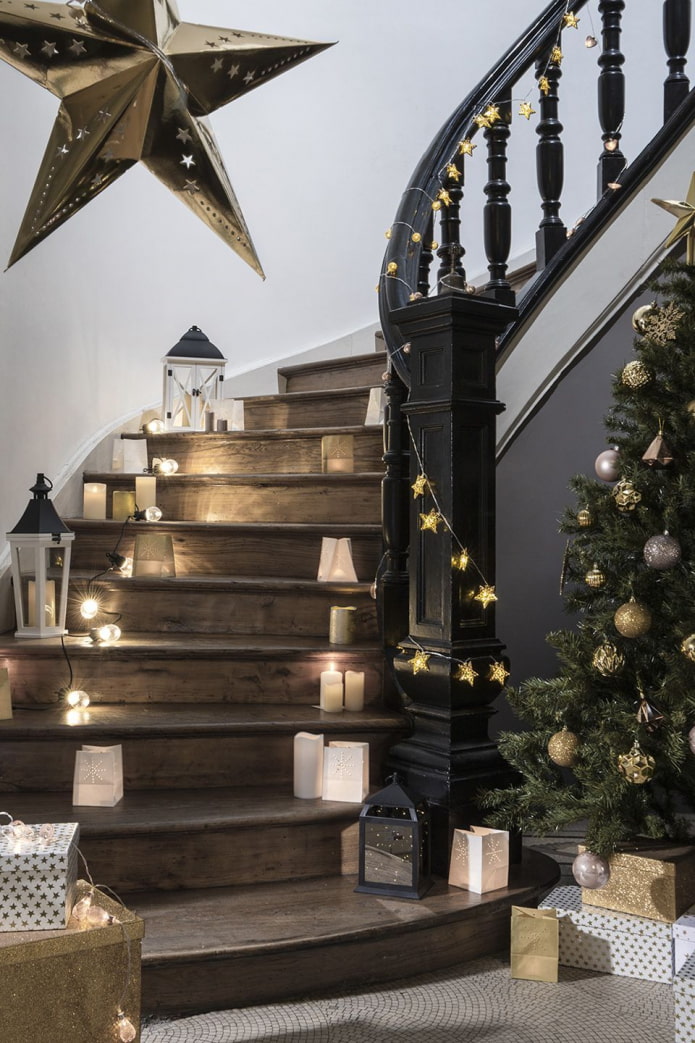

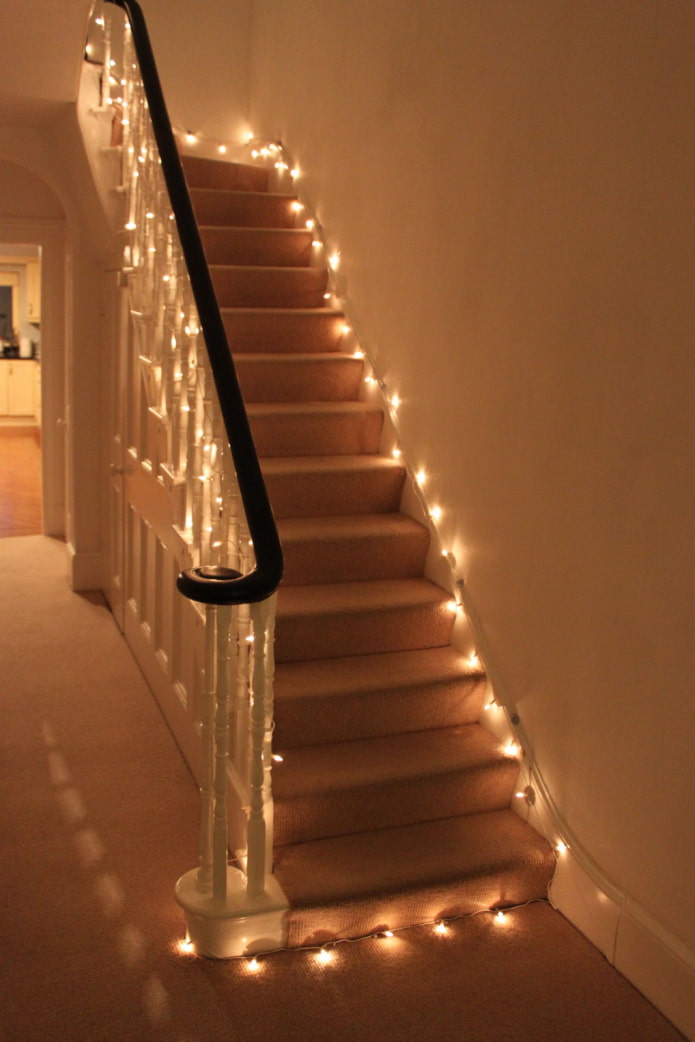

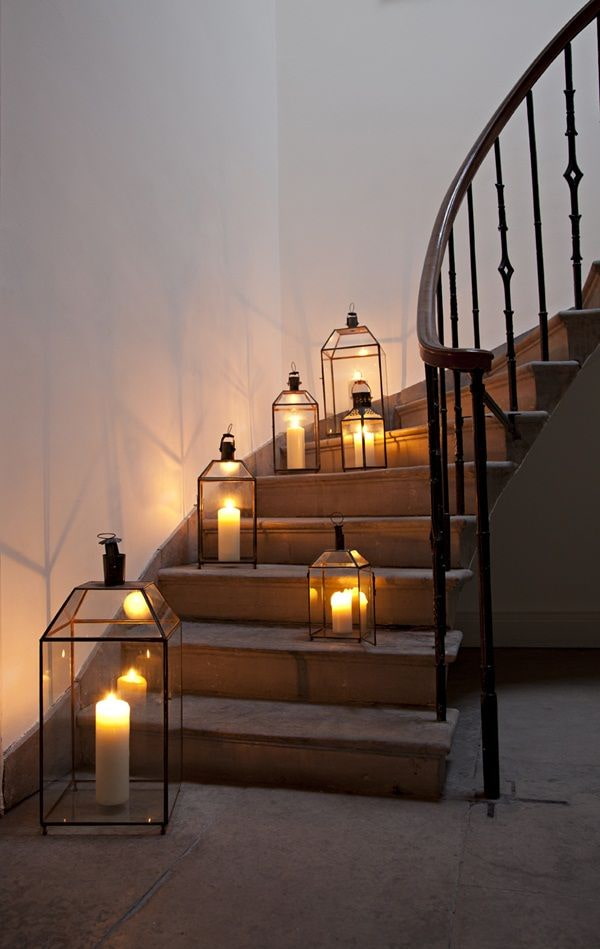

Необычное решение — украсить лестничные ступеньки гирляндой, фонариками или свечами, которые можно зажигать только в случае необходимости.

Фотогалерея

Подсветка позволяет выделить лестницу в доме и превратить ее из функционального элемента в оригинальную декоративную конструкцию.

Автоматическая подсветка лестницы. Своими руками. Последний раз.

Сверяемся с табличкой

Я бы не писал здесь эту статью если бы из всех найденных в инете решений больше не понравилось вот это.

Почему-то не в разделе DIY, ну не суть…

Кстати автоматическая подсветка лестницы – это одна из немногих вещей, которая является исключением из правила «Всё что ты придумал сегодня – китайцы позавчера сделали и вчера продали» © [моё]

Автору статьи респект и уважение, все-таки дело было в 2015-ом, 20 ноября будет юбилей 4 года, но не понравилось несколько моментов:

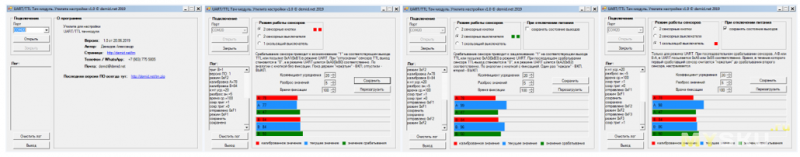

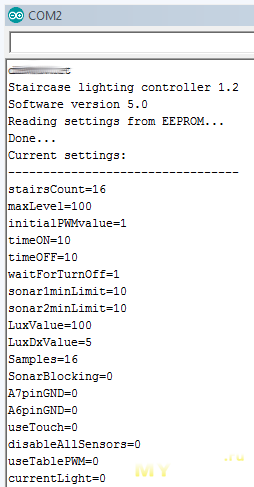

— Софт явно требовал серьезной передоработки.
— Размер платы — жесть. Это чисто мои внутренние стремления к минимализму. Не обращайте внимания.
— Использование громадных NPN-транзисторов еще и с радиаторами. Не сколько претензия к громадным, сколько к NPN.

Ну ладно размер, уже предупредил не обращать внимания, но NPN-то зачем? TLC5940 кладет выходы на землю. Автору понадобилось городить инверторы 74LS04 там, где они в принципе не нужны, чтобы получить плюс на базе для NPN. Ну допустим, сделал из того что было под рукой, но при этом никто не задумался что все ступеньки лестницы постоянно подключены к 12в, а ШИМ дергает за минусы. Еще раз: вся лестница, каждая ступенька подключена постоянно к 12в. Даже когда ленты не горят. Ничего не смущает?

И поехали тиражировать эту плату в больших количествах по всем городам бывшего союза…

Что-то увлекся критикой. Никого не хочу обидеть. Простите. У вас уже всё работает а у меня нет. Давайте лучше меня критиковать.

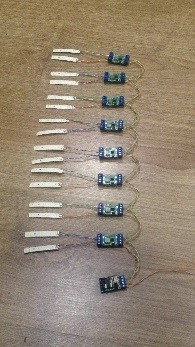

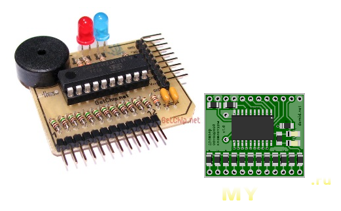

В общем первый прототип на коленке получился вот так:

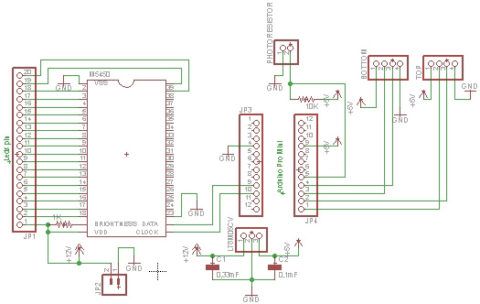

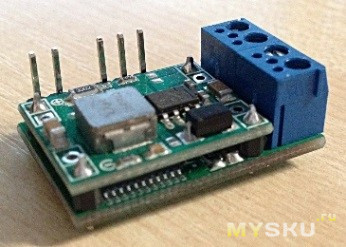

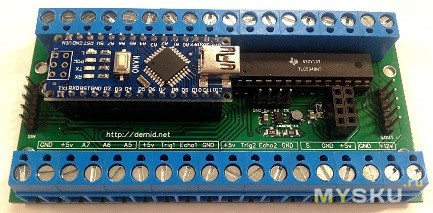

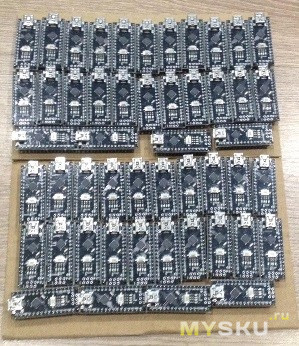

Та же самая Arduino Nano, та же самая TLC5940, мосфеты сдвоенные IRF7314 P-канальные 20v 5.3A, разводка питания двойная под LM7805 и под AMS1117-5.0. От последней потом отказался. Греется, не нравится, выкинул в окно.

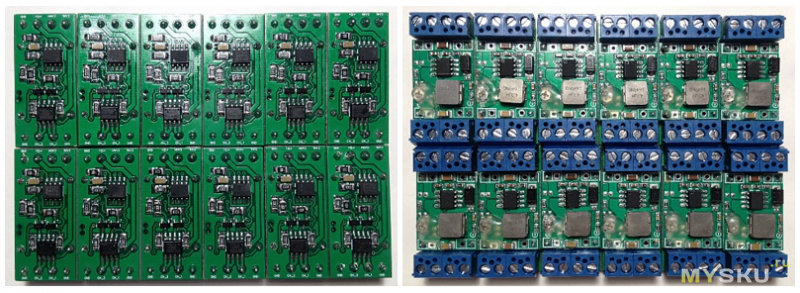

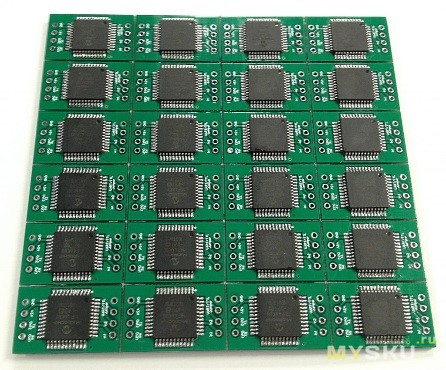

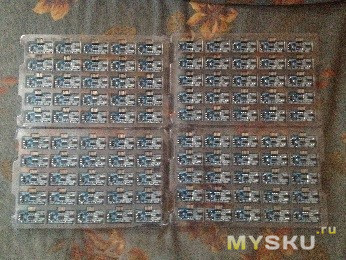

Заказал платы на заводе, приехали. Да, кстати, размеры 48*100мм, свободного места почти нет.

По-быстрому запаял…

…и почти расслабился, не подозревая что ожидает впереди.
Ну хотя нет, конечно подозревая, поэтому заказал плат чуть больше чем нужно 🙂

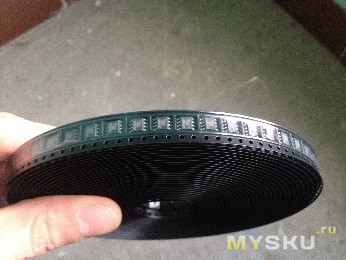

Чуть-чуть транзисторов

Чуть-чуть резисторов с конденсаторами

Немного сонаров

Немного ардуин

Кстати, припаиваю к ним ножки сам. На фотке их 1500 🙂 Весьма медитативное занятие.

Из софта тут же выкинул PIR. Не по фен-шую это. Если ты хочешь использовать PIR – повесь себе лампочку над лестницей и не морщ мозг. Зачем эти ардуины, ШИМы, БП, ленты, куча проводов?

Увеличил количество градаций яркости, выкинул ресет сонаров (HY-SRF05 не припомню чтобы зависали), добавил чтение датчика освещенности temt6000, вынес всё что можно менять в структуру, причесал сомнительные моменты.

В общем начальник контроллер подключил, более-менее настроил.

Правда устал ковыряться в переменных и перезаливать прошивку, о чем мне непременно и высказал, что мол у белых людей крутилки на плате, кнопки, LCD-экранчики с менюшками а мы как негры правим код. И тут я обратил внимание на маленькую железку, торчащую сбоку Arduino Nano. Называется «разъем miniUSB». А сама ардуина в системе уже видится как виртуальный COM-порт. Бинго! Добавляем сохранение/чтение структуры в EEPROM, делаем изменение параметров через UART:

Ну да, добавил кое-чего своё. Если вдруг кто узнал имена переменных 🙂

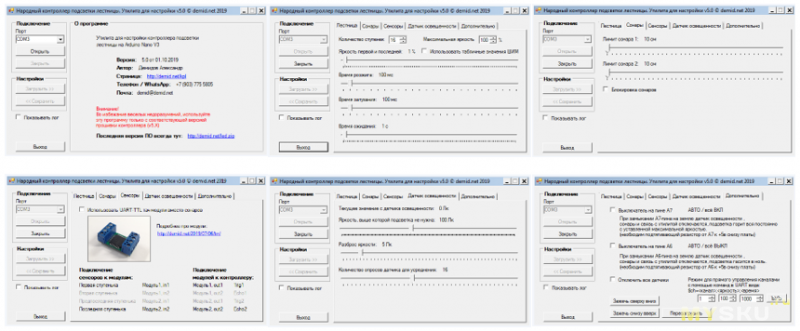

А потом расчехляем C# и делаем утилиту настройки контроллера по USB. Подключил шнур, запустил утилиту и меняй всё что можно. Последняя версия выглядит так:

Конечно скетч под это дело был серьезно перелопачен, да и сама идея такого регулирования параметров понравилась знакомым и не очень знакомым людям. Это ведь и с ноутбука можно и с планшета на винде. Контроллер пошел потихоньку продаваться.

Маленькая сморщенная, есть в каждой женщине… Правильно, изюминка.

Так и в плате контроллера есть изюминка, изначально заложенная. Платы стекируемые. То есть объединив 2,3,4 платы последовательно 5pin шлейфиками, можно получить 32,48,64 ШИМ каналов соответственно, управляемые одной Arduino, установленной только в первой плате.

Запилил сдуру даже несколько контроллеров на DIP-компонентах.

На ATmega328P. Да, именно так выглядит 476 резисторов с 952 ножками, которые надо вставить в 952 отверстия, 952 раза припаять и 952 раза откусить кусачками. +784 ножки DIP-кроваток +504 ножки клеммников. Мне кажется именно после этого оттопырились какие-то неизвестные мне доселе чакры и я начал отступать от задуманного :)))))

Шаг вправо…

Параллельно я занимался одним проектом, в котором были использованы сенсорные выключатели. Не в том смысле что готовые типа Livolo или как их там… а самодельные сенсоры на микроконтроллере.

Наткнулся в инете на статью про сенсорную клавиатуру на Attiny2313. Прям готовый проект, схема, программа, всё есть. Решил побаловаться.

Конечно из авторской платы 60*50мм я сделал свою 33*40мм 🙂

Я вообще люблю уменьшать всё что можно уменьшить. Клавиатурка заработала, идея прикольная, вполне рабочая, можно делать неплохие панели управления. И тут подумалось, а чем собственно нажатие пальцем на пластину через диэлектрик отличается от наступания ногой на лестницу? Если, скажем, пластину скрытно установить под ступенькой? Правильно, отличается толщиной этого диэлектрика, причем весьма существенно. Ступенька это вам не пленка на текстолит.

И я сделал свой двухканальный сенсорный драйвер с преферансом и куртизанками… (размер платы 27.64*15.24мм) Он умеет «пробивать» 60мм дерева достаточно уверенно. Бетон сантиметра 3-4.

Да, сразу на завод, я уверен – это бомба. Это не только сенсор для ступенек, но и скрытый выключатель внутри стены, и еще куча применений. 27.64*15.24мм кстати тоже можно уменьшить и сделать 23.83*15.24 убрав клеммники. Дальше уменьшать мешает камень 🙂 Первые удобнее подключать, вторые удобнее прятать. Сложно решить какие лучше – оставил оба варианта. Микроконтроллер PIC18 в TQFP-44 если что… Мой любимый.

Ну так вот… У этого модуля (на фотке их 24шт) есть своя утилита для настройки обычным UART-USB шнурком. C# же уже расчехлен – его уже не остановить. Креатив прёт. Пишем, дебажим, наводим красоту… Переключение режимов работы, изменение/сохранение настроек/параметров, вывод в реальном времени, полный интерактив.

По работе модуля и утилиты настройки снял 3 видео, но звук плохой. Если кто осилит мое бубнение – будет в восторге от этой уличной магии.

Раз

Два

Три

В принципе модуль делался не только для лестницы. Он двухканален и весьма универсален 🙂 Работает либо в режиме UART по протоколу, либо в режиме TTL, выдавая на выходах «0» или «1» в зависимости от значения «сенсора». Сохраняет настройки в EEPROM, самокалибруется при старте. Двухбайтовые пакеты вида «<команда><аргумент>», 32МГц, прерывания, кольцевой буфер, прочий фарш. Протокол конечно свой.

Идеально настроенный сенсор под ступенькой получился в гараже. Ступеньки из доски 200*50, самой брутальной, не струганой – отличный тест.
Снимал на тапок, уж простите.

Скетч контроллера подсветки лестницы позволяет использовать эти модули вместо сонаров, подключив первую и последнюю ступеньки, но не к одному сенсорному модулю. К двум разным.

Сделано это чтобы продать побольше модулей потому что проводок от пластины сенсора до сенсорного модуля должен быть максимально коротким, чтобы вся лестница не превращалась в большую антенну. А так как первая ступенька обычно далековато от последней – модулей нужно два. Ну и поскольку модуль двухканальный, закладываем перспективу подключения второй и предпоследней ступеньки, что даст однозначную информацию о направлении движения человека. Без всяких лазеров и прочих инфракрасных барьеров. Пока эти 2 канала на модулях остаются свободными. С точки зрения контроллера лестницы конечно.

Шаг влево…

Дошли руки поморгать светодиодом на ESP8266

и тут меня осенило еще раз. А собственно почему бы UART ESP-01 не соединить с UART Arduino Nano? Кто мне запрещает? Оглянулся… Никто! Соединил 🙂

Добавил DC-DC преобразователь LM3671MF-3.3 (2MHz ШИМ) на плату. Заново заказал платы, приехали, спаял.

Обвязка у него с дросселем, с обратной связью, ибо брать 3.3в для ESP от Arduino с костылём в виде конденсатора – это вообще не наш метод. «Н»-Надежность.

И контроллер подсветки лестницы стал выглядеть так:

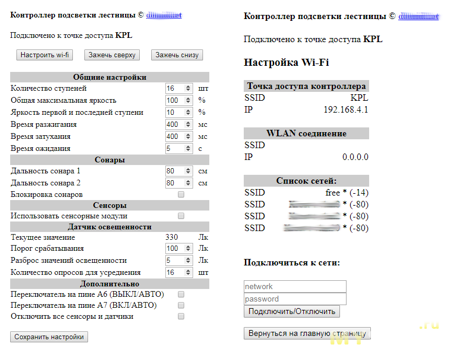

А управление и настройка вот так:

А я думал нет места на плате. Ошибался 🙂

Попытка улететь…

На данный момент уже 5-ая версия ПО для контроллера подсветки лестницы.

Возможности регулировки и другие параметры:
— количество ступеней
— общая яркость (если вдруг переборщили с мощностью ленты)
— яркость первой и последней в дежурном режиме (можно и 0% поставить)
— время разжигания
— время затухания
— время ожидания
— возможность использования табличных значений ШИМ (линейная/степенная функция разжигания)
— дальность срабатывания сонара 1
— дальность срабатывания сонара 2
— возможность блокировки сонаров на время «разожглась-подождала-затухла»
— возможность использования сенсорных модулей. Установка под ступеньку (или внутрь. Уже так делали) обычной фольги, подключенной к входу модуля. Алюминиевые накладки, пороги, уголки, полосы – любой металл.
— в реальном времени в утилиту и в web выводится значение с датчика освещенности. Используются только TEMT6000.
— порог срабатывания датчика освещенности
— величина разброса значений датчика освещенности (коридор)
— количество опросов датчика освещенности для усреднения
— возможность подключить выключатель, который будет включать всё принудительно
— возможность подключить выключатель, который будет выключать всё принудительно. (Эти 2 выключателя специально для бабушки, которая против ваших высокотехнологичных замутов в на даче)
— возможность отключения всех входящих датчиков для прямого управления каналами по uart или http
— wi-fi может создавать свою точку доступа и/или подключаться к существующей

Кстати про табличные значения ШИМ…

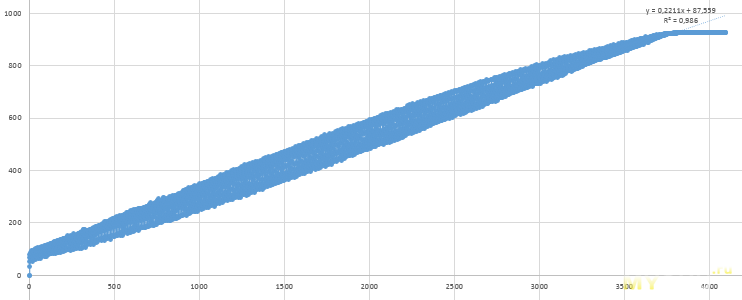

Я провел эксперимент. Суть в том, чтобы направить свет от ленты на датчик освещенности и записать его значения при разных значениях скважности ШИМ. Тысячи измерений. Получилась такая картина:

То есть вполне себе линейная зависимость яркости свечения куска ленты от среднего напряжения, подаваемого с транзистора на ленту. Тут, конечно, играет роль то, что датчик TEMT6000 максимально приближен по параметрам к человеческому глазу, но не трудно заметить, что при малых значениях происходит скачкообразное увеличение яркости. А при больших уже не влияет на яркость. Это все из-за того, что я поделил максимальное значение 4000 (на самом деле конечно 4096, но не суть) на 100 равных отрезков, то есть +1% к яркости это +40 к значению ШИМ. Яркость меняется от 0% до 100%. 0…4000

Получается 0% это 0, а 1% это сразу 40. Данный факт достаточно сильно крадет диапазон видимого изменения яркости ленты, т.к. если разжечь ленту от 0 до 40 значений ШИМ – на глаз видно плавное изменение яркости, а вот от 3960 до 4000 вообще не заметно даже если мерять «экспериментально». Поэтому вместо линейной зависимости в настройках можно выбрать степенную. Чтобы не нагружать камень расчетами – в скетче эти значения выведены в массив, который хранится в ПЗУ, ибо не меняется в процессе работы.

И раз уж я сунул туда wi-fi – в контроллере есть возможность игнорировать логику работы лестницы (галочка «отключить все датчики») и работать просто как управляемый контроллер освещения на 16(32канала). Командами по UART с другого микроконтроллера (да, пины UART выведены отдельно) или компьютера, либо http-запросами. То есть использовать его вообще без датчиков. Шилд с esp01+ардуино нано.

Так, например, команда по UART: $ch=5,70,1000 плавно (за секунду) устанавливает 5-ый канал в 70% яркости. А команда $ch=5,0,0 мгновенно гасит его в ноль.
Те же самые действия можно осуществить запросами:

http://192.168.4.1/uart?c=$ch&a=5,70,1000
http://192.168.4.1/uart?c=$ch&a=5,0,0

, где c — команда, a — аргумент, 192.168.4.1 — IP адрес контроллера подсветки лестницы.

Все настройки можно менять или в веб-интерфейсе с помощью формы, или http-запросами типа
http://192.168.4.1/uart?c=stairsCount&a=15
или
http://192.168.4.1/uart?c=sonar2minLimit&a=90

Поскольку сенсорные модули в режиме общения с контроллером лестницы просто выдают «1» или «0» на соответствующую каналу срабатывания ножку, в этом же режиме контроллера к нему можно подключить и PIR-датчики и проходные кнопки — логика работы не нарушится.

А главная прелесть сенсорных модулей в том, что сами пластины сенсоров можно установить не только под ступеньку или внутрь ступеньки, но и под ламинат/плитку ПЕРЕД лестницей, что увеличивает вероятность корректной работы модуля до 146% ввиду меньшей толщины «диэлектрика», и передает большой привет производителям контроллеров подсветки за 5,10,40 тыс.р. с сонарами. В этом случае уже можно говорить о подключении тех двух свободных каналов на модулях для реализации подсчета людей на лестнице и выстраивании более космических алгоритмов.

Ну, например, повышать яркость дежурной ступени при подходе к лестнице и начинать разжигать остальные только при наступании на нее. Такого нет даже в лучших домах парижа и лондОна. Кто-то скажет, мол, надо быть совсем упоротым чтобы такое водрузить у себя в доме. И будет прав 🙂 Но лестницы это не только дачи и коттеджи. Это, как выяснилось, еще и кафе, рестораны. Установщики в восторге от таких возможностей – а это стимул придумывать новые фичи и улучшать имеющиеся.

И все-таки, почему «Автоматическая подсветка лестницы. Своими руками. Последний раз.»?

С одной стороны клеммники CAN, с другой 2 выхода на ленту/лампу.

На борту STM32 + транзистор IRF7314 с обвязкой + CAN-передатчик + DC-DC сверху.

Без установленных питальников выглядят так:

CAN-модули соединяются последовательно шиной из 4х проводов: +12в(+24в), GND, CAN_H, CAN_L

На эту же шину сажаются сенсорные модули (конечно уже с CAN-интерфейсом) 2pin – 2 сенсора, 3pin – датчик освещенности. «У» — Универсальность. Спойлер: эти же 3 пина – датчик давления (водопровод) с CAN, но об этом точно в другой статье

и Wi-Fi-модули (с ним же)

Хайтек-сендвич 🙂

Модулей на шине может быть до 125, дальность шины до 250м.

ШИМ соответственно аппаратный с STM32.

Этот проект уже больше к уличной подсветке территории загородных домов с удаленным управлением и ip67 корпусами, но при желании его можно легко запилить и на лестнице, используя 4 провода вместо «количество_ступенек + 1».

Так как CAN-модули самодостаточные – на них проще реализуются всякие хитрые вещи типа разжигание лестницы одновременно с двух сторон (при заходе разных людей) и перекрытия разжигания/затухания. То есть когда следующая ступенька начинает разжигаться/затухать в момент, когда предыдущая до конца не разгорелась/затухла. С CAN на лестнице я подожду. Сейчас мир не готов к 10-иядерным лестницам :))) С сенсорными бы разобраться…

Думаю, что тему автоматической подсветки лестницы я раскрыл полностью, так сказать «дорисовал сову» :))) поэтому и «последний раз». Хотя может кто-то возьмется ее раскрасить 🙂

Да, я неправильно оценил время по табличке. Конечно этот проект не «вроде просто» а «вроде изян».

По поводу софта, политика простая. Так как часть скетча была позаимствована у товарища Vipeg, а про лицензию там ни слова, то свой скетч я выкладываю здесь же под лицензией WTFPL.

Было:

Скетч использует 5406 байт (17%) памяти устройства. Всего доступно 30720 байт.
Глобальные переменные используют 277 байт (13%) динамической памяти, оставляя 1771 байт для локальных переменных. Максимум: 2048 байт.

Скетч использует 12354 байт (40%) памяти устройства. Всего доступно 30720 байт.
Глобальные переменные используют 902 байт (44%) динамической памяти, оставляя 1146 байт для локальных переменных. Максимум: 2048 байт.

Учитывая то, что с выходом сенсорных и CAN-модулей подсветка лестницы на сонарах и pir-ах постепенно переходит в разряд моветона, а алгоритмы этих модулей – мои уникальные разработки – их ПО, равно как и исходники утилит настройки и уж тем более всё ПО, касающееся CAN и Wi-Fi, позвольте оставить у себя.

Так как соединить Arduino Nano с TLC5940 можно по сути одним единственным способом – через SPI — мой скетч с большой долей вероятности подойдет для всех контроллеров, которые вы уже спаяли по статье Vipeg. Пользуйтесь на здоровье.

Спасибо, что дочитали эту портянку. Я старался быть не нудным 🙂
Если есть вопросы – задавайте.

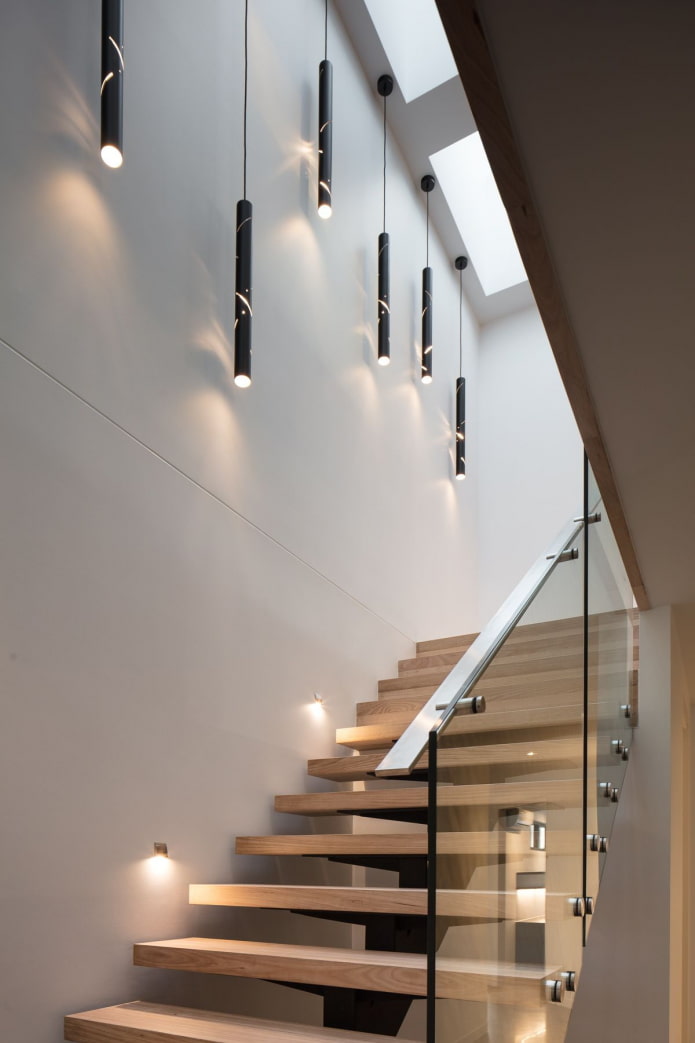

Основные варианты освещения лестницы в доме и критерии выбора (+58 фото)

Подсветка лестницы в доме является очень важным фактором, отвечающим за безопасность и удобство использования конструкции. При помощи освещения можно необычно декорировать интерьер, используя различные визуальные эффекты. Сегодня существует множество вариантов по обустройству подсветки для лестниц, каждый из которых следует тщательно изучить, чтобы выбрать наиболее подходящий.

Основные критерии выбора подсветки для лестницы

Естественных источников света для освещения лестницы в доме не всегда оказывается достаточно, чтобы обеспечить безопасность передвижения по ступеням. Поэтому на лестницу преимущественно устанавливать подсветку в виде светодиодных, неоновых светильников или прочих осветительных приборов. Монтаж выполняется по ширине и длине ступеней, по краям и углам или же на потолке непосредственно над лестницей. Также часто эти варианты комбинируются между собой.

При выборе типа освещения стоит отталкиваться от следующих рекомендаций:

• Приборы не должны искажать форму и размеры ступенек в темное время суток, а также не бросать тень. В противном случае идущий человек может оступиться и упасть.

• Первое, что следует учитывать, это то, что площадь освещения зависит от длины спуска. Таким образом, чем дольше идет протяженность лестницы на второй этаж, тем больше на нее должно падать освещение.

• Для длинных лестниц требуется рассеянный тип освещения. Лучше всего этого можно добиться при помощи точечных светильников.

• Если лестница изготовлена из дерева, древесина должна быть пропитана специальными веществами, обеспечивающими устойчивость к высоким температурам.

Стоит также учитывать общее оформление. Деревянная конструкция лучше всего будет сочетаться с желтым светом, а металлическая — с белым освещением.

Стекло гармонично смотрится со многими оттенками, поэтому цвет освещения подбирается исходя из общего оформления. Хотя такие критерии не обязательны и хозяева могут экспериментировать в этом вопросе.

Способы освещения лестниц

Во многих частных домах конструкция на второй этаж служит декоративной составляющей всего дома. Подсветка при этом должна правильно освещать строение, выделяя его эстетические стороны. Включение всего света на лестнице или на отдельных ее участках осуществляется вручную либо автоматически. Во втором случае функция автоматического управления может быть частью системы «умный дом» или устанавливаться дополнительно.

Автоматическая подсветка

Автоматическое управление позволяет облегчить и упростить эксплуатацию приборов освещения. Умная система автоматизации может оборудоваться различными приборами управления. Это могут быть:

• Датчики движения. Свет автоматически загорается, как только кто-то заходит в помещение. После того как человек поднялся или спустился, по истечении некоторого промежутка времени свет гаснет, как правило, через 20-30 секунд.

• Таймер времени. Позволяет включать освещение ежедневно в одно и то же время. Это также удобно, особенно для очень занятых людей.

• Датчик нагрузки или прикосновения. Свет включается при внешнем воздействии на ступеньки или при прикосновении руки к перилам.

• Звуковой датчик. Моментально включает свет при хлопке или голосовом сигнале.

Правильная и продуманная настройка автоматической подсветки позволит рационально и экономно использовать электроэнергию.

Беспроводная и обычная сетевая подсветка

На сегодняшний день для освещения лестницы стало возможным использовать не только сетевые источники, но и беспроводные, которые применяются на конструкции и в других частях дома.

Беспроводная

Обеспечивается от автономного питания и является наиболее выгодной по показателям удобства и безопасности. Как правило, такая умная система состоит из нескольких датчиков движения и осветительных элементов — 4 шт. и более, в зависимости от длины лестничной конструкции.

Составные приборы настроены под определенную частоту и не требуют дополнительного регулирования. Модули работают от обычных батареек.

Система освещения беспроводного типа имеет много преимуществ, в частности:

• лишение необходимости включения основного освещения;
• автономность, позволяющая не использовать электроэнергию;
• возможность использования при отключении электропитания в частном доме;
• встроенные датчики освещенности включают подсветку лишь в темное время суток;
• простота в установке всех частей, не требующая особых знаний и навыков;
• монтаж осуществляется без необходимости сверления стен и потолка.

Когда устанавливается осветительная система, стоит также учитывать высокую степень безопасности. Беспроводным приборам не страшен перегрев, что сводит к нулю возможность возгорания.

Подсветка от сети

Разводку кабелей делать немного сложнее, поэтому выполнение процесса требует наличия определенного опыта и навыков. Как правило, монтаж составляющих системы осуществляется специалистом. Большой масштаб работ требует соответствующих затрат. Помимо непосредственно осветительных приборов, нужно приобрести много различных проводов, датчиков движения, при автоматизированном режиме включения — реле, блоки питания и прочие элементы.

Типы осветительных приборов и место их установки

Подсветка ступеней лестницы и конструкции на второй этаж в целом должна быть функциональной и органично сочетаться с дизайнерскими формами лестницы. Поэтому вариант освещения лучше выбирать еще на этапе планировки частного дома.

Светодиодные ленты и трубки

Светодиодные ленты состоят из алюминиевого листа, на котором размещены светильники. Приборы бывают различной цветовой гаммы, что позволит выбрать наиболее оптимальное решение под тип лестницы или интерьера.

Светодиодная подсветка дает возможность выделить грань каждой ступеньки отдельно. Рассеивающий свет создает комфортную домашнюю обстановку, наполняя помещение теплом и уютом.

Неоновые элементы состоят из эластичной трубки, в которой установлен кабель. Свет при этом можно направлять на 360 градусов.

Точечное освещение лестницы

Светильники точечного типа обеспечивают пропорциональное и равномерное распределение света в помещении. Срок эксплуатации довольно продолжительный, однако наблюдается нагрев приборов при работе. Поэтому светильники не должны тесно контактировать с другими предметами. Кроме того, через перепады в сети лампочки в приборах перегорают, что приводит к дополнительным финансовым тратам.

Настенные бра

Освещение при помощи настенных бра считается самым распространенным. Существует несколько видов моделей:

• приповерхностные — закрепляются тыльной стороной на стену;
• бра с кронштейн-базой, что позволяет размещать лампы на разном расстоянии от стены;
• светильник, встроенный в стену — требуется монтажное углубление минимум 4 см.

Преимущественно бра устанавливаются в фальш-стенах, перегородках из гипсокартона.

Освещение лестницы люстрой

Нестандартным вариантом считается использование настенной люстры для лестничных маршей. Преимущественно такое оформление наблюдается в отелях или больших имениях. Большие светильники довольно габаритны по длине.

Люстра уместна при имеющихся высоких потолках и соответствующем оформлении интерьера.

Комбинированный вариант освещения

Исходя из параметров лестницы освещение можно сделать и комбинированным. Эффектно и модно в современном интерьере выглядит комбинация настенного, потолочного и встроенного в ступеньки освещения.

Важно обратить внимание на то, что продуманно расположенные встроенные или настенные световые элементы способны визуально изменять геометрию пространства. Например, при направлении светильников вверх, можно визуально увеличить высоту потолка.

Подсветка лестницы своими руками (инструкция)

Довольно оригинально и красиво выглядит подсветка лестницы светодиодами. Световые эффекты служат залогом комфортного передвижения, преображают до неузнаваемости интерьер. Оборудование продается в полном комплекте, поэтому при наличии элементарных знаний можно выполнить сборку системы своими руками.

Обычная

Для простой подсветки от сети потребуется выключатель. Боковые поверхности или свесы ступеней оснащаются светодиодной лентой. Система запускается кнопкой, находящейся на стене. Для работы вам понадобятся алюминиевый профиль, ножницы по металлу, линейка или рулетка, саморезы, сверло и шуруповерт.

Чтобы сделать внешний вид подсветки более привлекательным и спрятать светодиодную ленту, приобретите также пластиковый плинтус для скрытия электропроводки.

Процесс устройства светодиодной подсветки от электросети выглядит следующим образом:

1. На каждой ступеньке лестницы или на стыке между стеной и ступенями нужно установить алюминиевый профиль, который закрепляется при помощи саморезов.
2. Установленный профиль необходимо обезжирить. Для этой цели обычно применяется спирт, уайт-спирит или другое средство.
3. Светодиодную ленту нужно разрезать на отрезки, длина которых соответствует ширине ступеней, можно делать их на 5-8 см меньше.
4. С ленты убирается защитная пленка, готовые элементы приклеиваются к установленному заранее профилю.
5. Далее необходимо вывести контакты для светодиодов. Делается это с обеих сторон лент, крайние контакты подключаются к общему электрокабелю.
6. Остается только подключить контроллер и блок питания, запустить систему. Для скрытия светодиодной ленты на профиль можно установить пластиковый плинтус.

На рисунке ниже представлена примерная схема подключения светодиодной подсветки для одномаршевой лестницы.

На видео: как и к чему подключить светодиодную ленту.

Автоматическая

Схема основана на взаимосвязи датчика и контроллера (преимущественно использовать устройство ардуино/arduino). Сенсорные датчики устанавливают непосредственно напротив нижней и верхней ступеней, и при движении происходит активация контроллера светодиода.

Для сборки автоматической системы, нужно приобрести следующие составляющие:

• контроллер — главная составляющая всей схемы, подходят для большинства лестниц;
• плата со схемами, необходимая для установки контроллера;
• драйвер светодиодов — микросхема, соединяющаяся с выходами контроллера;
• датчики сенсоров — именно они будут реагировать на движения;
• фотоэлемент, который устанавливается, чтобы свет не включался днем;
• также потребуются провода для подключения и соединения всех составляющих.

Перед началом монтажа своими руками требуется собрать схему и запустить в тестовом режиме, чтобы убедиться, что составляющие в рабочей форме. Для этого нужно:

1. Подключить контроллер к компьютеру и загрузить управляющий код.
2. Установить контроллер на плату, соединить с драйверами светодиодов и подключить к выходам на ленты.
3. Сделать дополнительные два вывода для сенсоров, отвечающих за включение света.

Помимо выше указанных составляющих, рекомендуется также установить выключатель, который позволит отключить систему или переключить на постоянный режим.

На видео: умная подсветка лестницы — как это работает.

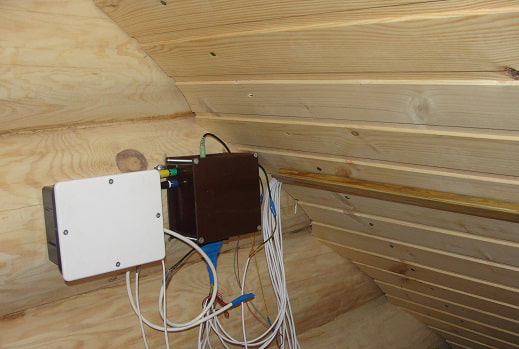

После сборки системы начинается установка. Автоматическая светодиодная подсветка лестницы ардуино своими руками монтируется в следующем порядке:

1. От лент отрезается необходимое количество фрагментов.
2. Ленты на концах закрываются специальными коннекторами.
3. После обезжиривания ступенек ацетоном приклеиваются светодиодные ленты.
4. Напротив нижней и верхней ступеней делаются отверстия, в которые устанавливаются подрозетники и утапливаются сенсорные датчики.
5. Провода от датчиков заводятся по штробам под ступени, а на косоуре крепится кабель-канал.
6. Коробка модуля управления помещается в закрытом месте, часто — под лестницей.
7. Проводники соединяются, после чего кабеля подключаются к коннекторам на плате.

После тестовой проверки, если не выявлено никаких неполадок и неточностей, данная система запускается на постоянный режим работы.

На видео: процесс монтажа и подключения автоматической подсветки лестницы.

Ознакомившись со способами организации освещения лестницы и поняв, какие типы осветительных приборов лучше использовать в каждом индивидуальном случае, можно смело сделать разработку собственной схемы. Также понадобится составить перечень необходимых материалов и используемого оборудования.

Обзор автоматической светодиодной подсветки ступеней (2 видео)

Функциональная и декоративная подсветка (58 фото)

Подсветка ступеней: правила установки

Освещение ступенек наружной лестницы

Лестница в своем доме – это часть интерьера, предназначенная для перемещения на второй этаж. Помимо этого, она несет и эстетическую нагрузку. При этом немаловажную роль играет и подсветка ступеней конструкции. С одной стороны – это дополнение к дизайну помещения, с другой – простая необходимость.

Устройство освещения элементов лестницы делается, прежде всего, чтобы обеспечить безопасность жителей дома и его гостей, что особенно важно в темное время суток. Об этом пойдет речь в этой статье.

Содержание статьи

Необходимость и особенности подсветки

Большую популярность приобретает система «умный дом», которая подразумевает максимальную автоматизацию процессов, связанных с комфортным передвижением по своему жилищу. Например, подсветка для ступеней лестницы включается в момент начала спуска или подъема человека по ступенькам.

Их необходимо монтировать и в случаях, когда в доме проживают:

• Очень активные дети;
• Члены семьи, имеющие ограниченные физические возможности;
• Пожилые люди.

Чтобы подсветка для ступенек лестницы была безопасной и эффективной, лучше всего использовать установку светодиодной ленты или отдельных светильников прямо в ступеньках. При работе со стеклом (подробней читайте тут), можно создать эффект светящихся ступенек. В этом случае источник света монтируется непосредственно в месте крепления ступеньки.

Совет: Чтобы избежать внезапного отключения подсветки, следует установить резервный источник питания, которым может быть обычный автомобильный аккумулятор.

Варианты освещения лестниц

Прежде чем выбрать светильник для подсветки ступеней лестницы, стоит познакомиться со способами его установки, представленными в таблице:

Способ освещения	Особенности
Вдоль перил	В этом случае подсветка для лестницы встраивается в перила, как на фото.
Под ступеньками	Инсталляция источников света под ступеньками позволяет добиться потрясающего эффекта.
Под потолком над маршем лестницы	При подсветке лестницы под потолком часто требуется наличие дополнительных источников света.
Точечно на прилегающих стенах	Точечная подсветка не всегда способна обеспечить нужный уровень освещенности лестничного марша.
Комбинированное	В этом случае одновременно выполняется подсветка ступенек и поручня.

Автоматическое включение и выключение освещения связано не только с новизной и популярностью, но и с экономичностью. При этом владелец выставляет режим освещения в нужное время, например, с 18 до 22 часов.

Советы по выбору освещения

Подсветка ступенек лестницы может выполняться светодиодными, неоновыми или другими видами осветительных приборов, которые ставятся по ширине и длине ступенек, по их углам и краям, над лестницей на потолке. Если монтируется подсветка ступеней лестницы, светильники нужно устанавливать так, чтобы свет от приборов не искажал в ночное время размеры и форму ступенек, не отбрасывал тень, иначе человек, идущий по ним, может просто оступиться.

При этом:

• Чем больше длина спуска по маршу лестницы, ступени с подсветкой должны иметь большую площадь освещения. Например, у винтовой конструкции должны освещаться абсолютно все ступеньки;
• Длинная лестница, как, например, в кинотеатре, требует устройство рассеянного освещения;
• При небольшом подъеме можно использовать точечные светильники.

Не следует забывать и о дизайне: к примеру, подсветка лестницы в ступенях из дерева, должна иметь желтый свет, а в металлической конструкции лучше использовать белое освещение.

При выборе освещения для лестницы светильниками, лучше, если это будет:

• Неоновая подсветка ступенек, создающая мягкий свет, без теней, одного из обязательных свойств безопасности конструкции. Помимо этого, такие светильники — одни из самых долговечных, гарантирующих длительный срок эксплуатации подсветки. Но, существенный недостаток ламп – хрупкость. При их монтаже необходимо обеспечить защиту элементов от механических повреждений;
• Галогенная подсветка лестниц ступеней. Это источники равномерного освещения, имеющие большую, по сравнению с неоновыми светильниками, яркость;

Совет: Приобретая галогенные светильники, следует помнить, что они сильно нагреваются, что требует исключения их контакта с другими предметами. Помимо этого, скачки напряжения приводят к частому перегоранию таких источников освещения.

• Многие специалисты советуют устраивать светодиодное освещение. Его преимущества:

1. Экономичность. По сравнению с классическим освещением.
2. Сочетается с любым интерьером дома.
3. Имеет высокую степень освещенности лестничного марша и площадки.
4. Легкий монтаж.
5. Длительный срок работы.
6. Высокая пожаробезопасность.
7. Светильники для подсветки ступеней лестницы можно выбирать любого цвета.

Точечное освещение марша светодиодами

Устройство освещения ступенек в одном стиле с интерьером

Чтобы подсветка лестницы: ступенек и площадок, составляла общую концепцию интерьера, нужно учитывать его особенности.

Для этого:

• При монтаже светильников для ступенек, следует учитывать материал, из которого изготовлена сама лестница и ее стиль;
• Для стилей хай-тек или модерн, в которых используются нестандартные материалы и их сочетания, предпочтение стоит отдавать холодному освещению;
• Для лестниц в стиле техно, применяются металл, стекло и пластик. При этом полимеры хорошо горят, выделяя большое количество токсинов. Поэтому любые светильники нужно максимально дальше отодвигать от пластика.

Совет: Чтобы установку освещения сделать более безопасной, светильники следует устанавливать в стеклянные или металлические ограждения, строго соблюдая правила техники безопасности.

• Классика. В таком стиле подразумевается использование искусственного или натурального камня, керамогранитной плитки. Лестница с подсветкой ступеней поможет подчеркнуть текстуру отделки и цвет. При этом оборудование достаточно просто спрятать, закрепив под каждой из ступенек неоновые светильники или лампы;
• При освещении винтовой лестницы рекомендуется устраивать крупные потолочные светильники, свободно подвешенные в ее внутреннем пространстве. Лампы должны быть не слишком большой интенсивности. Часто винтовые лестницы с подсветкой на ступенях придают интерьеру нотки изысканной роскоши. Для экономии энергии используются лестницы с датчиком движения — при приближении к ней человека, автоматически включаются светильники ступенек;
• Помогает создавать атмосферу уюта в помещении использование источников рассеивающего света.

Монтаж подсветки ступенек

Освещение спиральной лестницы

Наиболее популярной считается светодиодное освещение ступенек. Его можно использовать в своих домах, для лестниц кинозалов.

Для этого прежде всего, следует сделать замеры ступеней лестницы — подсветка монтируется после приобретения:

• Клейкой светодиодной ленты;
• Алюминиевого каркаса или рейки;
• Саморезов;
• Дрели для сверления отверстий;
• Стабилизатора и коннектора.

Перед началом проведения работ укладываются провода, к ним подключается стабилизатор напряжения тока.

Инструкция монтажа светодиодной ленты:

• Подготавливается алюминиевый профиль и разрезается на элементы, требуемых размеров;
• Саморезами профиль прикручивается к низу ступенек;
• Каркас и ступеньки обезжириваются специальным раствором, спиртом или ацетоном;
• Подготавливается самоклеящаяся светодиодная лента: отрезается кусок нужной длины. При этом необходимо не повредить полупроводники и сами светодиоды;
• С одного края ленты, расположенного ближе к стене, закрепляется соединитель;
• Подключаются к этому элементу два провода;
• Снимается защитная пленка с ленты и закрепляется в рейке на клеевом составе;
• Провода прячутся под лестницу, декорируются в стене;
• Провода подключаются к стабилизатору и подается напряжение.

Так должен выглядеть профиль для ступеней с подсветкой

Подключение светильников выполняется в такой последовательности:

• Перфоратором проделываются в стене отверстия под светильники, датчики и каналы под укладку проводов;
• Подготавливается цементный раствор;
• Провода упаковываются в пластиковую водонепроницаемую оболочку;
• В отверстия монтируются подрозетники и, идущие в комплекте, кожухи для светильников;
• Устанавливаются и закрепляются зажимами лампы;
• Все отверстия заделываются цементной смесью;
• Так крепятся все светильники и датчики движения.

Совет: Все монтажные работы следует обязательно проводить с соблюдением техники безопасности.

Автоматическая подсветка лестницы

Ступеньки с автоматическим освещением марша

Сделать автоматическое освещение лестницы своими руками в коттедже или в частном доме, особого труда не составит при наличии малейших представлений о датчиках и работе замкнутой цепи.

Совет: Чтобы обеспечить грамотное освещение ступенек, найти любую электрическую схему, определить состав комплектующих элементов, следует посмотреть видео в этой статье.

Используя самый простой микроконтроллер Arduino, все можно сделать без ошибок. Для этого потребуется запастись терпением, приобрести нужное количество проводов, инструментов для монтажа, некоторый опыт и свободное время.

Можно выбрать готовое решение и приобрести все нужное оборудование, но цена монтажа будет значительно больше, особенно, если приглашать специалиста для устройства системы.

Схема освещения лестничного марша Arduino

При настройке освещения можно:

• Установить требуемую быстроту включения светильников;
• Настроить время включения подсветки лестницы;
• Организовать одновременное включение подсветки для всех ступенек, при приближении человека к лестничному маршу;
• Установить режим включения поочередно отдельных участков;
• Включить режим «ожидания» для нескольких ступенек. Например, режим подсвечивания лишь крайних ступенек, чтобы человек в темноте смог сориентироваться, где начинается шаг.

Набор автоматической подсветки включает:

• Контроллер;
• Датчики передвижения;
• Комплект проводов.

Схема устройства освещения

Устройство можно располагать в любом месте, удобном при эксплуатации. Как правило, два датчика движения размещаются на крайних ступеньках, реагирующих на движущийся объект.

• При его приближении лампочки включаются, освещают сразу всю лестницу. Спустя некоторое время, его можно настроить, после окончания движений, свет автоматически гаснет.
• Такую подсветку можно устанавливать для лестниц внутри и снаружи зданий. Но при монтаже подсветки на улице необходимо учитывать колебания температуры, смену уровня влажности. Легче автоматику использовать в доме, что уменьшит вероятность поломки приборов.
• Для длинных маршевых лестниц уместна поочередная настройка освещения нескольких ступенек.

Владельцы своих домов и квартир, при наличии в них лестницы, по достоинству оценят ступеньки с подсветкой. Это позволит не получить травму при передвижении по лестнице в темное время суток, что особенно актуально для семей с детьми.

конструкции со светодиодной лентой, светильники для ступенек кинотеатра

Во всех домах и коттеджах, имеющих более одного этажа, обязательно есть лестница. Чаще всего она располагается в месте, где недостаточно естественного света. Подниматься по такой лестнице поздно вечером или ночью просто небезопасно. И тогда возникает необходимость создания дополнительного освещения.

Существует множество оригинальных идей подсветки ступеней, которые позволят гармонично вписать их дополнительное освещение в интерьер.

Преимущества лестничной подсветки

Дизайнеры предлагают разные варианты освещения лестничного пространства:

• Использование длинных люстр, которые освещают сразу несколько пролетов. В таком случае их сложно установить в доме малой этажности. К тому же, убрать пыль с такого светильника будет действительно трудоемко.
• Также часто используют боковое освещение, размещая на стене бра или ставя торшер. Однако лишние предметы будут мешать при подъеме или спуске по узкой лестнице.
• Наиболее универсальным способом можно считать использование лестничной подсветки. Она выделяется на фоне других источников освещения и имеет ряд преимуществ:
• Универсальность. Такое освещение подойдет как для широкой, так и для узкой лестницы, как для деревянной, так и для стеклянной. На рынке предлагается множество вариантов подсветки, которые позволят воплотить самые невероятные идеи.

• Упрощенный монтаж. При создании подсветки не требуется прокладывать кабели. Это связано с размещением источника света непосредственно на ступеньках лестницы.
• Практическая польза. Применение подсветки на лестнице позволяет четко указать на начало и конец ступенек. Это поможет предотвратить возможные падения и травмы.
• Умелое использование точечных источников света позволит зрительно расширить пространство.

С помощью подсветки можно подчеркнуть индивидуальный дизайн помещения и вкусовые предпочтения владельца.

Виды источников света

При выборе подсветки лестницы надо учитывать многие факторы: цветовая гамма интерьера, тип лестницы, материал. Как уже говорилось, в магазинах представлен огромный ассортимент лестничного освещения. В первую очередь, различия связаны с типом светильника.

При создании подсветки могут быть использованы светодиодная лента, неоновые лампочки, светильники точечного типа. Некоторые хозяева не довольствуются выбором одного варианта, а используют сразу несколько источников света. Здесь важно, чтобы подсветка выполняла свою функцию, не перегружая обстановку и не ослепляя окружающих.

В зависимости от используемых источников света дополнительное освещение может заполнять все лестничное пространство, располагаться только по линии движения или же тускло мерцать в темноте.

Также различия в источниках света связаны со способом их монтажа. Лестничную подсветку можно сделать внешней, встроить в перила или ступени.

Несколько слов надо сказать о лампах, которые используются в светильниках. Подсветка ступеней должна радовать хозяев, не доставляя лишних хлопот. Для этого надо знать, какие лампы используются, в чем их сильные и слабые стороны.

• Неоновые лампы дают мягкий свет, не создавая тени. Такое освещение будет обеспечивать безопасность вне зависимости от времени суток. Неоновые лампы будут служить на протяжении долгого времени. Однако у них есть недостаток, который надо принять в особое внимание, если дома живут дети. Это хрупкость материала, поэтому такие лампы требуют защиты от внешних воздействий.
• Галогенные лампы – источник насыщенного равномерного света. При покупке такого светильника следует учесть, что он сильно нагревается. Соответственно, лампа не должна контактировать с другими поверхностями во избежание проблем. Резкие скачки напряжения серьезно сокращают срок службы галогенных ламп.
• Светодиодная подсветка – самый популярный источник света на сегодняшний момент. И это не удивительно, ведь она обладает рядом преимуществ. Длительный срок службы, большой выбор и наличие разнообразных дизайнерских идей по использованию светодиодной подсветки привлекают покупателей. К тому же, в отличие от галогенной лампы, она практически не нагревается.
• Накладные LED светильники можно использовать как в частном доме, так и, например, для кинотеатра. Они имеют достаточный угол рассеивания.

Освещение на ступенях

Освещение ступеней выбирают в зависимости от типа лестницы и внутренней отделки дома или коттеджа. Однако для подсветки любой лестницы есть важное правило – свет должен быть мягким, не слепить глаза, не создавать ярких теней. Это позволит гармонично вписать дополнительное освещение в интерьер.

Винтовые лестницы

Чаще всего для освещения винтовых лестниц применяют светодиодные ленты. Гибкий материал позволяет осветить ступени и нестандартной формы с разными размерами. Небольшой полоски вполне хватит, чтобы добавить света для выделения ступени или ограждения. Достаточно необычно выглядит размещение светодиодной ленты на стене, прилегающей к лестнице.

Лестницы с прозрачными ступенями

В некоторых домах сейчас можно увидеть современные прозрачные лестницы. Их ступени делают из стекла или акрила. Светодиодная подсветка таких лестниц выглядит очень необычно. Нижнюю часть ступени оборудуют специальным материалом для рассеивания света, при желании в поручни монтируют освещение с торцевой стороны.

Все это создает эффект внутреннего свечения. Для большей органичности светодиодную ленту сочетают с креплениями ступеней.

Лестницы из металла и дерева

При выборе освещения на таких лестницах стоит обратить внимание на наличие или отсутствие подступенков. При их отсутствии можно также использовать светодиодные ленты, закрепив их на внутренней части ступени. При наличии подступенков использовать такое освещение не советуют.

Вместо светодиодной ленты рекомендуют устанавливать сплошное или точечное освещение.

Бетонные и кирпичные лестницы

Применение на них светодиодных лент достаточно проблемно. При монтаже придется использовать маскирующие профили, создавать перегибы и переходы ленты. Важно заранее предусмотреть, куда будут падать световые потоки. В противном случае это может выглядеть нелепо.

Чаще всего в местах нахождения таких лестниц элементы освещения могут быть испорчены при постоянном движении. Подходящим вариантом дополнительного освещения лестниц из бетона и кирпича может стать зигзагообразная подсветка. Она располагается на боковой стене, копируя профиль лестницы.

Точечное освещение

Точечное освещение стали применять совсем недавно, но оно уже завоевало множество поклонников. Его можно использовать на любой лестнице. Главное правило здесь – не нужно много света. Множество маленьких лампочек устанавливают на некотором расстоянии друг от друга. Они должны аккуратно вписываться в интерьер помещения, не перетягивая на себя лишнее внимание.

Чтобы лучше понять, как выглядит такого типа освещение, стоит рассказать о некоторых из них подробнее.

Настенное точечное освещение

Устанавливать светильники на примыкающую к лестнице стену лучше всего до облицовки стены. Дело в том, что подводку требуется спрятать. Если же начать устанавливать светильники после ремонта, то придется делать его заново.

Лучшим материалом для отделки стен при точечном освещении является гипсокартон, на который прекрасно устанавливаются светильники самых разных форм. К тому же, при использовании гипсокартона не будет проблем с дальнейшей отделкой – он хорошо выравнивает стены и держит на себе декоративные элементы.

О точечном освещении на ступенях тоже стоит подумать заранее. Сделать отверстия соответствующего размера на ступенях несложно. А вот провести провода под поверхностью лестницы гораздо сложнее.

Если это не предусмотреть при установке лестницы, то потом придется демонтировать часть конструкции, проложить кабель, и вернуть все на прежние места.

При установке подсветки одновременно с монтажом лестницы многие выбирают размещение двух источников света по краям ступени. Однако можно разместить и один по центру. Все зависит от желания хозяев.

Также есть интересный вариант размещения подсветки на подступенках. В поверхность подступенка устанавливают точечные светильники, которые хорошо выделяют нижнюю ступень. Выглядит это очень необычно и, главное, практично и удобно.

И точечные, и светодиодные светильники бывают разных цветов в зависимости от предпочтений хозяев дома, дизайна помещения и других факторов. Необычным решением может стать использование разных цветов при подсветке ступенек и ограждений. Здесь надо быть осторожнее и умело сочетать разные оттенки.

Советы по выбору

Дизайнеры советуют руководствоваться некоторыми принципами при выборе подсветки лестничного пространства:

• Для протяжных лестниц уместно будет использовать рассеянный свет, в другом случае – точечный.
• Подсветка винтовой лестницы должна хорошо выделять ступени.
• При выборе типа освещения обязательно учитывайте и другие источники света в помещении.
• Для стальных лестниц рекомендуется белый цвет, который подчеркнет металлический блеск.
• Если лестница изготовлена из дерева, то предпочтение отдается желтому цвету. Он будет прекрасно сочетаться с природным цветом древесины.

Выбрав подходящий источник света, надо подумать и об управлении им. Здесь оригинальным решением может стать использование датчиков движения. Они позволят сократить время на поиски выключателя, сэкономить на электроэнергии. Некоторые датчики освещения предлагают функцию автоматической подсветки лишь части светильников. К тому же, использование современных технологий всегда производит приятное впечатление на гостей.

Вне зависимости от выбранного типа освещения лестничная подсветка будет выглядеть необычно и привлекать внимание. Она также обезопасит хозяев от повреждений в темноте.

Подробнее о светильниках со встроенным датчиком движения смотрите в следующем видео.
