Подстроечный резистор — Википедия

Материал из Википедии — свободной энциклопедии

Подстроечные резисторы различных типов

Подстро́ечный рези́стор — переменный резистор, пассивный электронный компонент, предназначенный для точной настройки заданных параметров радио- и электронных устройств в процессе их выпуска из производства при настройке после монтажа или в процессе ремонта.

После монтажа параметры работоспособного электронного устройства, как правило, отличаются от заданных параметров, что обусловлено, в основном, неизбежным технологическим разбросом номиналов применённых компонентов, например, обычные постоянные резисторы выпускаются с допуском по сопротивлению в 5 % к их номинальному сопротивлению. В процессе эксплуатации значения параметров устройств также могут выйти за допустимые пределы, что вызвано старением компонентов с изменением номиналов от их начальных значений. Именно для настройки заданных параметров устройств и предназначены переменные подстроечные резисторы.

Обычно эти компоненты устанавливаются внутри корпуса устройства, например, на печатных платах и недоступны для регулировки пользователем при эксплуатации.

В иноязычной технической литературе подстроечные резисторы обычно называют «триммеры».

По конструкции и принципу действия подстроечные не отличаются от обычных переменных резисторов, но их регулировка производится с помощью инструмента, обычно отвертки. Для регулировки в регулировочных валах или других регулировочных деталей предусматриваются прямые, или реже — крестообразные шлицы.

По способу перемещения движка (ползунка) по резистивному элементу различаются на переменные резисторы с линейным перемещением и с круговым резистивным элементом.

Для прецизионной настройки выпускаются многооборотные подстроечные резисторы у которых полное перемещение ползунка по резистивному элементу производится за несколько, обычно несколько десятков оборотов регулировочного вала. В таких резисторах перемещение ползунка производится через червячную пару — в резисторах с круговым резистивным элементом, либо через пару ходовой винт — ходовая гайка — в резисторах с линейным резистивным элементом.

Промышленностью выпускаются различные типы подстроечных резисторов с разными типами резистивных элементов — композитными, проволочными, угольными, однооборотные, многооборотные и движковые, различного номинала и разной допустимой рассеиваемой мощностью.

Большинство радиоэлектронных приборов не требуют точной настройки параметров, допуск по параметрам в которых обеспечивается допуском разброса параметров применённых компонентов. Но в некоторых устройствах точная, а иногда прецизионная подстройка параметров необходима, это в первую очередь относится к различным измерительным приборам.

Типичное применение — балансировка дифференциальных усилителей, в том числе операционных усилителей и подстройка коэффициентов передачи, например, усилителей, преобразователей напряжение-частота и других измерительных устройств.

Так как подстроечный резистор много дороже обычного постоянного резистора, при конструировании электронных устройств стремятся минимизировать их количество, либо возложить функции точной регулировки параметров на иные устройства, например, подстройка коэффициентов передачи (устранение мультипликативных ошибок), балансировки (устранение аддитивных ошибок) в измерительных устройствах, линеаризация передаточной характеристики, работающих в составе цифровых вычислительных устройств обычно выполняют программно.

В последнее время классические аналоговые подстроечные резисторы вытесняются подстроечными резисторами, сопротивление которых задаётся двоичным кодовым словом — так называемые «цифровые потенциометры». Кодовое слово задаётся либо установкой перемычек на цифровых входах, либо хранится в энергонезависимой памяти цифрового потенциометра и задаётся при его программировании.

Обозначение подстроечных резисторов на схемах[править | править код]

В России подстроечные резисторы должны обозначаться на схемах в соответствии с ГОСТ 2.728-74:

Обозначение по ГОСТ 2.728-74	Описание
	Подстроечный резистор
	Подстроечный резистор, у которого использованы только два вывода.
	Подстроечный резистор в реостатном включении

Какие бывают переменные резисторы?

Конструкция, обозначение и разновидности переменных и подстроечных резисторов

Если посмотреть на всё изобилие радиокомпонентов, которые используются в промышленности и радиолюбителями, то нетрудно заметить, что некоторые радиодетали могут изменять величину своего основного параметра.

К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять.

Переменных резисторов выпускается очень большой ассортимент, как для обычных электронных схем, так и для схем использующих микромонтаж.

Все переменные и подстроечные резисторы подразделяются на проволочные и тонкоплёночные.

В первом случае на керамический стержень наматывается константановая или манганиновая проволока. Вдоль проволочной обмотки перемещается ползунковый контакт. За счёт этого меняется сопротивление между подвижным контактом и одним из крайних выводов проволочной обмотки.

Во втором случае на подковообразную пластину из диэлектрика наносится резистивная плёнка с определённым сопротивлением, а ползунок перемещается вращением оси. Резистивная плёнка – это тонкий слой углерода (проще говоря, сажи) и лака. Поэтому в описании к конкретной модели резистора в пункте тип проводника обычно пишут «углеродистое» или «углерод». Естественно, в качестве материала резистивного слоя могут применяться и другие материалы и вещества.

А чем подстроечные резисторы отличаются от переменных?

Подстроечные резисторы в отличие от переменных рассчитаны на гораздо меньшее число циклов перемещения подвижной системы (ползунка). Максимальное число для некоторых экземпляров, например, для высоковольтного резистора НР1-9А

вообще ограничено 100.

Для переменных резисторов количество циклов может достигать 50 000 – 100 000. Этот параметр называют износоустойчивостью. При превышении этого количества надёжная работа не гарантируется. Поэтому применять подстроечные резисторы взамен переменных строго не рекомендуется – это сказывается на надёжности устройства.

Давайте взглянем на устройство тонкоплёночного переменного резистора марки СП1. На рисунке вы видите реальный переменный резистор, сопротивление которого 1 МОм (1 000 000 Ом).

А вот его внутреннее устройство (снята защитная крышка). Тут же на рисунке указаны основные конструктивные части.

Четвёртый вывод, который виден на первом изображении — это вывод металлической крышки, который служит электрическим экраном и обычно присоединяется к общему проводу (GND).

Подстроечный резистор имеет схожее конструктивное исполнение. Вот взгляните. На фото подстроечный резистор СП3-27б (150 кОм).

Подстройка сопротивления осуществляется регулировочной отвёрткой. Для этого в конструкции резистора предусмотрен паз.

Теперь, когда мы разобрались с устройством переменных и подстроечных резисторов, давайте узнаем, как они обозначаются на принципиальной схеме.

Обозначение переменных и подстроечных резисторов на принципиальных схемах.

Обычное изображение переменного резистора на принципиальной схеме.
Как видим, оно состоит из обозначения обычного постоянного резистора и «отвода» — стрелочки. Стрелка с отводом символизирует средний контакт, который мы и перемещаем по поверхности из намотанного на каркас высокоомного провода или тонкоплёночному покрытию.

Рядом с графическим изображением ставится буква R с порядковым номером в схеме. Также рядом указывается номинальное сопротивление (например, 100k — 100 кОм).
Если переменный резистор включен в схему реостатом (подвижный средний вывод соединён с одним из крайних), то на схеме он может указываться с двумя выводами (на изображении это R2). На зарубежных схемах переменный резистор обозначается не прямоугольником, а зигзагообразной линией. На картинке это R3.
Переменный резистор, объединённый с выключателем питания.

Используется в недорогой переносной аппаратуре. Сам переменный резистор, как правило, используется в цепи регулирования громкости звука, а поскольку он физически (но не электрически!) совмещён с выключателем, то при повороте ручки можно включить прибор и тут же отрегулировать громкость звука. До широкого внедрения цифровой регулировки громкости, такие комбинированные резисторы активно применялись в переносных радиоприёмниках.
На фото — регулировочный резистор с выключателем СП3-3бМ.
На фотографии чётко видна конструкция выключателя, который замыкает свои контакты при повороте дискового регулятора. Часто использовался в аудиоаппаратуре советского производства (например, в переговорных устройствах, радиоприёмниках и пр.).
Также в электронике применяются сдвоенные или объединённые переменные резисторы. У них подвижный контакт конструктивно объединён, и его перемещением можно менять сопротивление у двух или нескольких переменных резисторов одновременно.
Такие резисторы частенько применялись в аналоговой аудиоаппаратуре как регулятор стерео баланса или один из резисторов многополосного эквалайзера. Число сдвоенных резисторов в эквалайзере высокого класса может достигать 20.
В первом квадрате показано обозначение сдвоенного переменного резистора (R1.1; R1.2), который частенько используется в стереофонической аппаратуре. Во втором показано условное изображение на схеме счетверённого переменного резистора. Обратите внимание на буквенную маркировку (R1.1; R1.2; R1.3; R1.4).
На принципиальных схемах объединённые резисторы обозначаются с использованием соединяющей пунктирной линии. Этим указывается то, что их подвижные контакты механически объединены на валу одной ручки-регулятора.
Обозначение подстроечного резистора.
Подстроечный резистор на схеме обозначается аналогично переменному за одним исключением – у него нет стрелочки. Это говорит нам о том, что регулировка сопротивления производится либо единоразово при настройке электронной схемы, либо очень редко при профилактических работах.

Типы переменных и подстроечных резисторов.

Для того чтобы иметь представление обо всём многообразии переменных и подстроечных резисторов ознакомимся с фотографиями.

Неразборный переменный резистор.

Обычный переменный резистор широкого применения. Хорошо заметен тип: СП4 – 1, мощность 0,25 Ватт, сопротивление 100 кОм.

Резистор снизу залит эпоксидным компаундом, то есть он неразборный и ремонту не подлежит. Этот тип очень надёжный, так как он выпускался для оборонной аппаратуры.

А это подстроечные резисторы СП3-16б. Резисторы СП3-16б предназначены для перпендикулярной установки на печатную плату, а мощность их составляет 0,125 Вт. Имеют линейную (А) функциональную характеристику. Как видим, их конструкция весьма добротна и надёжна.

Однооборотные непроволочные подстроечные резисторы.

Малогабаритный подстроечный резистор, который впаивается непосредственно в печатную плату бытовой аппаратуры. Он имеет очень маленькие размеры и на некоторых платах распаивается до десятка ему подобных.

На фото ниже показаны подстроечные резисторы СП3-19а (справа) мощностью 0,5 Вт. Материал резистивного слоя — металлокерамика.

Лакоплёночные резисторы СП3-38. Устройство их весьма примитивно.

Так как его корпус является открытым, то на поверхность оседает пыль, конденсируется влага, что и сказывается на надёжности такого изделия. Материал проводника — металлокерамика, а мощность невысока — около 0,125 Вт.

Подстройка таких резисторов осуществляется отверткой из диэлектрика во избежание короткого замыкания. В бытовой электронной аппаратуре найти их довольно легко.

Резисторы РП1-302 (на фото справа) и РП1-63 (слева).

Для подстройки сопротивления резисторов РП1-63 может потребоваться специальная отвёртка. Если приглядется, то паз под отвёртку имеет шестигранную форму. В отличие от СП3-38 такие резисторы имеют защищённый корпус. Это положительно сказывается на их надёжности.

Мощные проволочные подстроечные резисторы.

Здесь показан мощный 3-ёх ваттный проволочный резистор СП5-50МА.

Его корпус сделан просторным, чтобы к проводящему проволочному слою был приток воздуха для охлаждения. Если перевернуть резистор, то можно детально разглядеть его устройство в том числе и изоляционную планку на которой намотан высокоомный проводник.

Высоковольтные регулировочные резисторы.

Достаточно редкий экземпляр подстроечного резистора (НР1-9А). Ещё не так давно они стояли во всех кинескопных телевизорах и были завязаны в цепи регулировки высокого напряжения. Его сопротивление 68 МОм. (Из телевизора я его, собственно, и вытащил, чтобы сфоткать и показать вам).

Сам по себе НР1-9А является набором керметных резисторов. Его рабочее напряжение 8500 В (это 8,5 киловольт!!!), а предельное рабочее напряжение составляет аж 15 кВ! Номинальная мощность – 4 Вт. Почему регулировочный резистор НР1-9А называют набором резисторов? Да потому, что он состоит из нескольких. Его внутренняя структура соответствует схеме из 3-ёх отдельных резисторов.

В современных кинескопных телевизорах они встраиваются прямо в ТДКС (Трансформатор диодно-каскадный строчный).

Ползунковые переменные резисторы.

В аудиоаппаратуре с аналоговым управлением часто применяются движковые регулировочные резисторы. Их ещё называют ползунковыми. Они широко использовались в электронных приборах для регулировки яркости, контрастности, громкости, тембра и др. Вот взгляните на их конструкцию.

Далее на фото показан ползунковый переменный резистор СП3-23а. Из маркировки следует, что мощность его составляет 0,5 Вт, а функциональная характеристика соответствует линейной зависимости (буква А). Сопротивление — 1кОм.

Также как и переменные резисторы с круговой движковой системой, ползунковые могут быть сдвоенные, например резистор СП3-23б (самый нижний на первом фото). В его составе два переменных резистора с общим подвижным контактом.

Подстроечные многооборотные резисторы.

Очень часто, особенно в специальной аппаратуре, применялись очень удобные и одно время совершенно дефицитные проволочные многооборотные подстроечные резисторы.

Выводы так же были жёсткие для впайки в уже готовые гнёзда, или выполненные из гибкого провода МГТФ, чтобы их можно было распаять в любые точки платы. От нуля до максимального сопротивления регулировочный винт под отвёртку нужно было повернуть ровно 40 раз. Этим достигалась очень высокая точность установки параметров схемы.

На фото показан многооборотный подстроечный резистор СП5-2А. Изменение сопротивления производится круговым перемещением подвижной контактной системы через червячную пару. За 40 полных оборотов можно изменить его сопротивление от минимального до максимального значения. Применяются резисторы СП5-2А в цепях постоянного и переменного тока, и рассчитаны на мощность 0,5 – 1 Вт (зависит от модификации). Износоустойчивость – от 100 до 200 циклов. Функциональная характеристика – линейная (А).

Более полную информацию по резисторам отечественного производства можно получить из справочника «Резисторы» под редакцией И.И. Четверткова и В.М. Терехова. В нём приведены данные практически по всем резисторам. Справочник вы найдёте здесь.

Ремонт переменного резистора.

Так как переменные резисторы – это электромеханическое изделие, то со временем они начинают портиться. Из-за износа проводящего слоя и ослабления прижима скользящего контакта они начинают плохо работать, появляется так называемый «шорох».

В большинстве случаев восстанавливать неисправный переменный резистор нет смысла, но бывают и исключения. Например, нужного для замены может просто не оказаться под рукой или же он может быть очень редкий. Так в некоторых микшерских пультах используются достаточно редкие и уникальные образцы. Найти замену им сложно.

В таком случае восстановить правильную работу переменного резистора можно с помощью обычного карандаша. Грифель карандаша состоит из графита – твёрдого углерода. Поэтому можно аккуратно разобрать переменный резистор, подогнуть ослабший скользящий контакт, а по проводящему слою несколько раз провести грифелем карандаша. Этим мы восстановим проводящий слой. Также не помешает смазать покрытие силиконовой смазкой. Затем резистор собираем обратно. Естественно, такой метод подходит лишь для резисторов с тонкоплёночным покрытием.

Честно говоря, простейший переменный резистор можно смастерить из простого карандаша, ведь грифель его сделан из углерода! А напоследок, давайте прикинем в уме, как это можно сделать.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Подстроечный резистор схема подключения

Резисторы ‒ один из важных элементов схемы электронного устройства. Их основное назначение — ограничивать или регулировать ток в электрической цепи. Производятся постоянные, переменные и подстроечные резисторы. Есть и другие классификации их деления.

Назначение

Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.

Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.

У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.

Графическое обозначение

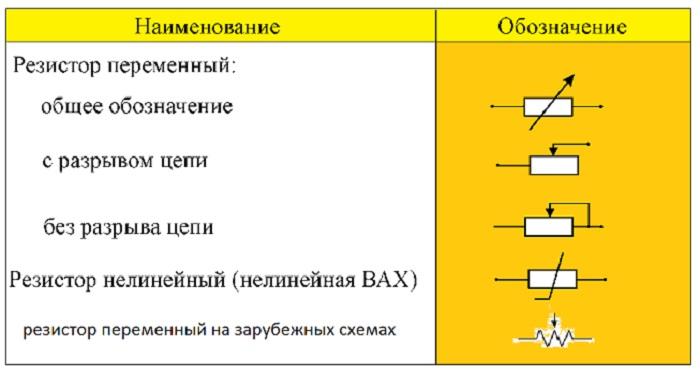

По стандарту существует несколько вариантов условного графического обозначения (УГО) различных переменных резисторов.

На рисунке изображены УГО, применяемые в Европе и России. Первые два – это общее обозначение, третье – сопротивление с линейной характеристикой зависимости от угла поворота ручки управления, четвёртое – сопротивление с нелинейной зависимостью. Первый и второй тип резисторов применяют для включения по схеме потенциометра, а третий и четвёртый – по схеме регулятора.

Подстроечный резистор, обозначение которого приведено ниже, по стандарту изображается двумя способами.

Первым знаком обозначаются резисторы, выполняющие роль регуляторов тока. Второй способ предназначен для резисторов, включенных по схеме потенциометра.

В США, Японии и некоторых других странах применяются другие УГО.

Принципиальных отличий нет, но хорошо знать и те и другие обозначения.

Устройство

Существует большое количество всевозможных конструкций переменных и подстроечных резисторов мощностью от десятков ватт до нескольких милливатт. Некоторые из них приведены ниже на фото.

Подстроечные резисторы имеют почти одинаковое устройство с переменными. Они состоят из подвижной и неподвижной частей, помещённых в общий корпус. Неподвижная часть представляет из себя пластинку из изоляционной подложки, на которую нанесён по незамкнутому кругу токопроводящий слой. Концы этого слоя выведены на два контакта.

Подвижная часть выполняет роль токосъёмного пружинящего контакта, закрепленного на оси. Таким образом обеспечивается надежная связь с токопроводящим слоем.

Немного другое устройство имеет резистор подстроечный многооборотный. У него проводящий слой нанесён на прямой стержень, а токосъёмный контакт перемещается параллельно ему на винтовом стержне.

Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.

Типы и разновидности

По способу монтажа различают 2 вида подстроечников – для навесного и поверхностного монтажа (ПМ). Первые – крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые – малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.

Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже — цилиндрическая.

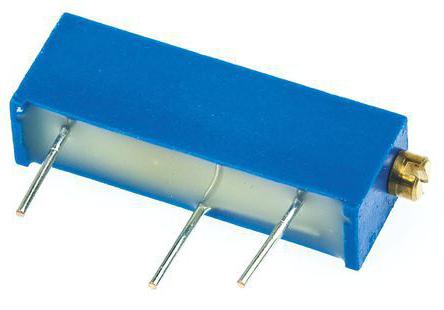

Многооборотные подстроечники бывают преимущественно двух видов – с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Схемы включения

Схема подстроечного резистора существует в двух основных вариантах. Первый вариант – это реостатная схема включения, используется в качестве регулятора тока. При таком способе включения используется начальный или конечный вывод резистора и средний. Иногда средний вывод соединяют с одним из крайних. Эта схема более надёжна, так как при потере контакта среднего вывода электрическая цепь не разрывается.

Второй вариант включения – это потенциометрическая схема, где резистор применяется как делитель напряжения. При таком подключении задействованы все выводы.

Большое значение имеет, каким образом изменяется сопротивление подстроечника в зависимости от угла поворота ручки управления. Эта зависимость называется функциональной характеристикой, их различают три разновидности.

Основная характеристика – линейная. Как видно, сопротивление пропорционально изменению угла поворота ручки. Другие две – это логарифмическая и антилогарифмическая, применяются в основном в усилителях.

Маркировка резисторов

В технической документации подстроечные резисторы всегда обозначены полностью. Единой системы маркировки подстроечных резисторов не существует. За рубежом разработаны свои правила, не совпадающие с нашими. На территории России стандарт для переменных резисторов ‒ ГОСТ 10318-80.

Маркировка подстроечных резисторов содержит в начале обозначения буквы РП – резистор переменный. Далее следует цифра 1 (непроволочные), или 2 (проволочные). После через дефис указывается номер разработки изделия. Например, РП1-4, следует читать так: резистор переменный, непроволочный, номер модели 4.

После этого через дефис указывается допустимая мощность в ваттах. Для подстроечников существует её стандартный ряд: 0,01; 0,025 и так далее. Также определён ряд рабочих напряжений. Стандарт предусматривает ряд допустимых отклонений от номинального сопротивления. Используя все его положения, записывают кодировку резистора.

Область применения

В электронных и электротехнических устройствах широкое используются подстроечные переменные резисторы. Их применяют для подстройки величины тока в цепях и в качестве делителей напряжения. При низких частотах до 1 мегагерца никаких проблем с их применением не наблюдается.

При работе на высоких частотах начинают сказываться собственные индуктивность и ёмкость резисторов, этот фактор необходимо учитывать. При подборе деталей следует обращать внимание на диапазон рабочих частот. Не рекомендуется работать с предельно допустимыми параметрами резистора.

Конструкция, обозначение и разновидности переменных и подстроечных резисторов

К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять.

Все переменные и подстроечные резисторы подразделяются на проволочные и тонкоплёночные.

А чем подстроечные резисторы отличаются от переменных?

Обозначение переменных и подстроечных резисторов на принципиальных схемах.

Обычное изображение переменного резистора на принципиальной схеме.

Как видим, оно состоит из обозначения обычного постоянного резистора и «отвода» — стрелочки. Стрелка с отводом символизирует средний контакт, который мы и перемещаем по поверхности из намотанного на каркас высокоомного провода или тонкоплёночному покрытию.

Рядом с графическим изображением ставится буква R с порядковым номером в схеме. Также рядом указывается номинальное сопротивление (например, 100k — 100 кОм).

Если переменный резистор включен в схему реостатом (подвижный средний вывод соединён с одним из крайних), то на схеме он может указываться с двумя выводами (на изображении это R2). На зарубежных схемах переменный резистор обозначается не прямоугольником, а зигзагообразной линией. На картинке это R3.

Переменный резистор, объединённый с выключателем питания.

Используется в недорогой переносной аппаратуре. Сам переменный резистор, как правило, используется в цепи регулирования громкости звука, а поскольку он физически (но не электрически!) совмещён с выключателем, то при повороте ручки можно включить прибор и тут же отрегулировать громкость звука. До широкого внедрения цифровой регулировки громкости, такие комбинированные резисторы активно применялись в переносных радиоприёмниках.

На фото — регулировочный резистор с выключателем СП3-3бМ.

На фотографии чётко видна конструкция выключателя, который замыкает свои контакты при повороте дискового регулятора. Часто использовался в аудиоаппаратуре советского производства (например, в переговорных устройствах, радиоприёмниках и пр.).

Также в электронике применяются сдвоенные или объединённые переменные резисторы. У них подвижный контакт конструктивно объединён, и его перемещением можно менять сопротивление у двух или нескольких переменных резисторов одновременно.

Такие резисторы частенько применялись в аналоговой аудиоаппаратуре как регулятор стерео баланса или один из резисторов многополосного эквалайзера. Число сдвоенных резисторов в эквалайзере высокого класса может достигать 20.

В первом квадрате показано обозначение сдвоенного переменного резистора (R1.1; R1.2), который частенько используется в стереофонической аппаратуре. Во втором показано условное изображение на схеме счетверённого переменного резистора. Обратите внимание на буквенную маркировку (R1.1; R1.2; R1.3; R1.4).

На принципиальных схемах объединённые резисторы обозначаются с использованием соединяющей пунктирной линии. Этим указывается то, что их подвижные контакты механически объединены на валу одной ручки-регулятора.

Обозначение подстроечного резистора.

Подстроечный резистор на схеме обозначается аналогично переменному за одним исключением – у него нет стрелочки. Это говорит нам о том, что регулировка сопротивления производится либо единоразово при настройке электронной схемы, либо очень редко при профилактических работах.

Типы переменных и подстроечных резисторов.

Неразборный переменный резистор.

Однооборотные непроволочные подстроечные резисторы.

Лакоплёночные резисторы СП3-38. Устройство их весьма примитивно.

Резисторы РП1-302 (на фото справа) и РП1-63 (слева).

Мощные проволочные подстроечные резисторы.

Здесь показан мощный 3-ёх ваттный проволочный резистор СП5-50МА.

Высоковольтные регулировочные резисторы.

Сам по себе НР1-9А является набором керметных резисторов. Его рабочее напряжение 8500 В (это 8,5 киловольт. ), а предельное рабочее напряжение составляет аж 15 кВ! Номинальная мощность – 4 Вт. Почему регулировочный резистор НР1-9А называют набором резисторов? Да потому, что он состоит из нескольких. Его внутренняя структура соответствует схеме из 3-ёх отдельных резисторов.

Ползунковые переменные резисторы.

Подстроечные многооборотные резисторы.

Ремонт переменного резистора.

Как подключить переменный резистор
Как сделать резистор
Как подключить регулятор громкости

Выполнение этих работ потребует элементарных знания радиотехники,приемов работы с измерительными приборами (тестером, омметром), а также навыков обращения с отверткой, паяльником, пассатижами.

Справочник по светоизлучающим полупроводниковым приборам, знание стандартных номиналов сопротивлений резисторов (ряды E6, E12, E24, E48), либо доступ в интернет для получения необходимых данных. Листок бумаги с ручкой или калькулятор.

как рассчитать резистор для светодиода

Резистор. Резисторы переменного сопротивления | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления (постоянными резисторами), а в этой части статьи поговорим о резисторах переменного сопротивления, или переменных резисторах.

Резисторы переменного сопротивления, или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

1. Потенциометры.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

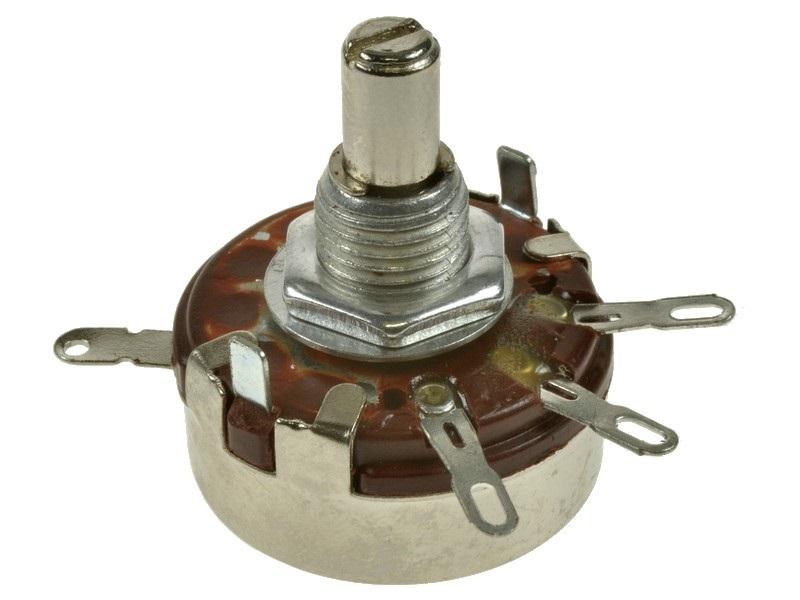

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные.

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0; 2,2; 3,3; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0; 2,0; 3,0; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные: у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования. А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры, сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — нелинейные резисторы.
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

Подстроечные резисторы: обозначение, схемы :: SYL.ru

Назначение

Графическое обозначение

Подстроечный резистор, обозначение которого приведено ниже, по стандарту изображается двумя способами.

В США, Японии и некоторых других странах применяются другие УГО.

Принципиальных отличий нет, но хорошо знать и те и другие обозначения.

Устройство

Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.

Типы и разновидности

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Схемы включения

Маркировка резисторов

Область применения

Технические характеристики и маркировка переменных резисторов

Одним из элементов электрической цепи, который имеет неизменяемую (определённую) величину сопротивления электрическому току, является постоянный резистор. В переводе с латинского языка resisto означает «сопротивляюсь». При помощи такой детали происходит линейная трансформация силы тока (I) в напряжение (U) и наоборот. Резистивный элемент может ограничивать величину тока, поглощать энергию электричества. Переменные резисторы позволяют вручную варьировать величину их сопротивления.

Переменные резисторы, внешний вид

Потенциометры

Переменный резистор (ПР) и потенциометр – это два разных определения одного устройства. В начале развития радиоэлектроники считалось, что, изменяя положение подвижного контакта на резистивных катушках, имеющих проволочные обмотки, измеряют разность потенциалов. Поэтому два слова: «потенциал» и «измерение», входят в определение потенциометра. Это и есть переменный резистор. На сегодняшний день таких компонентов электронных и электрических схем множество, и названия их различны. Регулировку напряжения производят потенциометром, а силы тока – реостатом.

Важно! Принцип работы у подобных элементов одинаковый. Они меняют своё выходное сопротивление в зависимости от положения подвижного контакта или щётки, которые приводятся в движение под влиянием внешнего воздействия.
Непроволочные
Резисторы типа СП относятся к композиционным непроволочным элементам. Они имеют следующую конструкцию:
основание из изолирующего материала;
плёночный, проводящий ток элемент;
двигающийся контакт;
ось с подвижной системой.
К непроволочным переменным резисторам относятся также СПО, ВК, СПЗ, ТК.
На гетинаксовую пластинку (основание) наносится углеродистая токопроводящая плёнка. Её состав может быть композиционным: бакелитовая смола и сажа. Выводы элемента присоединяются к концам слоя. Для этого на нём нанесена серебряная паста для контактных площадок. В заданных угловых интервалах по плёнке скользит ползунок (подвижный контакт), который приводится в движение от оси резистора.
К сведению. Конец оси отформован для удобства регулировки: шлиц (прорезь) под отвёртку или выборка для закрепления рукоятки.

Устройство непроволочного потенциометра
Сопротивление может меняться при изменении угла поворота. Угол изменяется от 0 до 2500.
Проволочные
В резистивных переменных элементах такого типа вместо токопроводящей плёнки используется высокоомная проволока. Она уложена в один слой виток к витку. По этим виткам скользит контакт.

Строение проволочного переменного резистора
Проволочный потенциометр состоит из следующих элементов:
каркас под обмотку;
обмотка;
узел с осью вращения;
подвижная щётка.
Обычно каркасы либо изгибаются из пластин с уже намотанной проволокой, либо её наматывают на кольца. Каркас из пластин выполнен из изоляционного материала или металла.
Внимание! Гнутые основания из пластин не обладают точными геометрическими параметрами, хотя и несложны в изготовлении.
Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы. Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией.
Интересно. Одним из таких материалов для проволоки служит сплав константан (59% Cu; 40% Ni; 2% Mn). Это сплав из меди и никеля с добавкой марганца. Эдвард Вестон изобрёл его в 1888 году для катушек измерительных приборов. Сопротивление константана не зависит от изменения температуры.
Изоляция провода шлифуется на глубину 0,25d. Это необходимо для надёжного соединения щётки с обмоткой при движении.

Внешний вид кромки скольжения
Основные параметры ПР
Как любой элемент радиотехнических и электронных технологий, потенциометр имеет свои физические и электрические характеристики. К ним относятся следующие пункты:
Rном – номинальное сопротивление (полное), Ом;
Pном – номинальная мощность, Вт;
Rмин – минимальное значение сопротивления, Ом;
функциональный вид изменения сопротивления;
стойкость к износу;
величина шума при регулировке;
габаритные размеры.
Цена и особенности эксплуатации при влиянии различных внешних факторов также относятся к характеристикам пассивного резистивного двухполюсника.
Номинальное сопротивление
Что касается маркировки переменного резистора, на его корпус наносится цифра величины номинального сопротивления, без указания допустимого отклонения (±30%).
Внимание! Стандартный ряд Rном для российских деталей (по ГОСТ 10318-74) – 1,0; 2,2; 3,3; 4,7 Ом (кОм, Мом). Для импортных элементов – 1,0; 2,0; 3,0; 5.0 Ом (кОм, Мом). Точные данные для отдельных марок можно уточнить в справочнике.
Сопротивление между выводами 1 и 3 называется полным или номинальным.

Маркировка на корпусе
Форма функциональной характеристики
Изменение R между выводами (средним и крайним) может происходить по разному закону. Это носит название функциональной характеристики (ФК). Она может иметь следующие формы:
линейную – R меняется прямо пропорционально перемещению бегунка;
нелинейную – изменения происходят по заданному порядку.
Выделяют три формы изменения R, которые можно считать основными:
линейная – А;
логарифмическая – Б;
показательная (обратно логарифмическая) – В.
Для каждой из них выведен график, который начертан с учётом угла поворота движка по часовой стрелке.

Графики функциональных характеристик
Элементы, меняющие сопротивление по линейному закону А, употребляются в делителях напряжения. Генераторы звуковой частоты (ГЗЧ) в свою схему включают потенциометры, использующие функциональную характеристику Б. Резисторы с изменяющимся сопротивлением, применимые в аппаратуре для звуковоспроизведения, работают по закону В.
К сведению. Чтобы получить необходимую ФК, меняют компоненты или величину слоя у резистивной плёнки, а в проволочных конструкциях – варьируют шаг намотки или выполняют форму каркаса с разной шириной.
Небольшой срок службы потенциометров связан с нарушением плотности контакта между ползунком и дорожкой (проволокой), что сказывается на качестве работы аппаратуры.
Обозначение переменных резисторов на схемах
Графический вид потенциометра являет собой обозначение прямоугольника, имеющего выводы, с упирающейся в него чертой со стрелкой. В импортном исполнении вместо прямоугольника – зигзагообразный отрезок, изображающий витки проволоки. Такое обозначение можно встретить при расчётах величины R при использовании онлайн-калькулятора.

Графическое обозначение на схемах
Подстроечные резисторы
Маркировка подстроечных резисторов такая же, как и у переменных. Подобные потенциометры применяются для ограниченного количества вращений оси движка. Их употребление связано с регулировкой аппаратуры и электронных схем в режиме настройки, там, где необходимо подстроить определённые параметры в нужном интервале и зафиксировать полученное значение сопротивления.

Внешний вид и графическое обозначение
Включение переменных резисторов в электрическую цепь
Схема присоединения подобных резистивных элементов зависит от того, в качестве чего они используются. Различают два вида подключения к схемам:
как реостат – регулируемый резистор для ограничения тока;
как потенциометр – для деления напряжения (делитель).
В первом случае берут средний и крайний вывод, во втором – средний и оба крайних.
Внимание! При включении реостатом второй свободный вывод припаивают к среднему для обеспечения более надёжного контакта.
Определение вида по маркировке
Маркировка принята в соответствии с ГОСТ 11.074.009-78 и имеет свою расшифровку.
Обозначение буквенно-цифровых меток резисторов (слева направо) следующее:
буквы РП – переменный;
цифры: 1 – непроволочный, 2 – проволочный или из металлофольги;
номер регистрации;
год выпуска;
тип ФХ;
величина номинального сопротивления;
буква допуска отклонения от номинала.
Количество нанесённых знаков зависит от размера корпуса, но значение Rном присутствует обязательно.

Расшифровка маркировки на корпусе
Переменные резисторы могут быть разного конструктивного исполнения. Допускается на одной оси устанавливать несколько переменных резистивных элементов. С помощью них производят регулировку и подстройку многих электрических параметров.
Видео
Многооборотные подстроечные резисторы типоразмера 3296. Продолжаем сборку Линейного ЛабБП… 2 часть…
Несколько дней назад, я представил на суд Муськовчан, самодельный Лабораторный линейный блок питания… Не смотря на то, что Китайцы продают подобный набор, я решил продолжить тематику самодельного блока питания, надо же хоть что-то сделать лучше, чем китайская поделка… Поскольку блок — Линейный, значит, он переводит всю «лишнюю» нагрузку в тепловую энергию… Да, за всё хорошее надо платить… Потому рассмотрим в данном обзоре автоматический блок переключения обмоток трансформатора, который позволит наш Линейный БП не превращать в печку… А для данной конструкции необходимы подстроечные резисторы на разное сопротивление… В оффайне каждый многооборотный потенциометр стоит совсем не гуманную сумму денег (по крайней мере в Алматы), потому лучше купить assorted kit в Китае… Если Вы занимаетесь радиотехникой, то Вам много где еще пригодятся данные потенциометры… Всем кому интересно добро пожаловать под Кат…

Как вы можете заметить, покупал я набор потенциометров в 2013 году

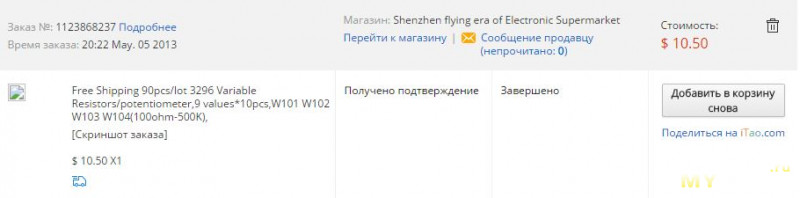

Подтверждение тут

Стоили триммеры какие то нереальные деньги, по нынешнем временам, однако я до сих пор пользуюсь ими в своих конструкциях…
Мне прислали с Китая по 10шт каждого номинала резистора. И даже сохранилась транспортная коробочка (в которой собственно и храню резисторы)

Резисторы оказались приличного качества, заявленным сопротивлениям соответствуют, каких-либо обрывов, при регулировке сопротивления, не обнаружено…
Типоразмеры резистора представлены на схеме:

Основные технические характеристики резистора привожу ниже:
Резистивный элемент — Сплав резистивный кремниевый (Кермет)
Износостойкость об. — 200
Число оборотов — 25
Мощность Вт. — 0.5
Исполнение — Выводное (DIP)
CRV/ENR, % (Ом) — 1(2)
TKR, ppm/°C — ±100

Понятное дело, что лота, который я купил, уже давно не существует, потому подобрал подобный лот у другого продавца.
Я наткнулся в интернете на фото, которое показывает, как из подстроечного многооборотного резистора сделать — переменный многооборотный резистор))) Ну что сказать… Я узнаю страну по фотографии… Не перевелись еще у нас Кулибины… Но ресурс подстроечного резистора, при использовании как переменным маловат, к сожалению…
Нус, приступим к изготовлению автоматического переключателя обмоток, с использованием вышеописанных подстроечных триммеров. Там их будет использоваться 6 штук.
Принципиальная и монтажная схема приведена ниже:

Схема содержит три идентичных канала. Подстроечным резистором R3 устанавливается порог срабатывания каждого реле. А подстроечным резистором R8 порог отпускания реле. Своеобразный гистерезис, что бы при пограничных напряжениях реле не срабатывало многократно. Я устанавливаю напряжение отпускания реле ниже на 0.5В, от напряжения срабатывания. В качестве транзистора применен 2n5551. Можно использовать любой другой npn транзистор, на ток срабатывания ваших реле.
Расскажу так же, как бесплатно найти реле… Приходите в мастерскую, где устанавливают сигнализации на автомобили, и просите отдать вам несколько старых, снятых с автомобилей блоков, все равно их выбрасывают… Обычно это сигнализации «МагикКар», «Шэрхан» и подобные… Внутри вы всегда найдете несколько реле отличного качества. Я выбрал реле с током удержания 35мА. Способные выдерживать ток до 20А.
На основании этого была разработана печатная плата:
Печатная плата блока переключения обмоток:

Данную плату в формате lay6 вы можете скачать по ссылке Плата проверена и полностью рабочая. Зеркалить плату не нужно… В целях экономии травящих реактивов, вся медь используется в качестве общего провода.

Залуживаем плату:

Сначала устанавливаем все резисторы и диоды:

Потом все остальные элементы:

Плата с обратной стороны:

На схеме и плате подписываем входы обмоток. Это сделано для наглядности и воспроизводимости.

Для того, что бы показать Вам как работает переключатель обмоток, собран стенд со светодиодами, каждый из которых будет зажигаться в момент замыкания реле. Это сделано, что бы визуально показать принцип работы. Светодиоды подключены через реле и токоограничивающий резистор.
Поскольку я так и не научился делать гифы, выкладываю короткое видео, показывающее, как работает плата переключения обмоток:
Вот такой маленький обзор на сегодня… В следующем обзоре, я расскажу про самодельный ампервольтметр и можно будет собрать всё в корпус… Но пока детали еще едут ко мне из Китая…
Всем, кто смог дочитать до конца, мира и добра…
