Подстанции какие бывают – Как оборудуется электрическая трансформаторная подстанция, и какие существуют виды установок?

Содержание

какие бывают основные типы, сфера применения

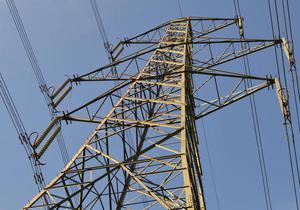

Устройство и принцип действияТрансформаторная электрическая станция — это особый вид энергетической установки, предназначенной для получения, преобразования и дифференцированного распределения электроэнергии по нуждающимся в ней объектам. Существуют различные типы трансформаторных подстанций, отличающихся своей конструкцией, особенностями монтажа и эксплуатации.

Устройство и принцип действия

Основные типы сооруженийС середины XX века мировые ученые изобретали, совершенствовали и испытывали энергоконструкции, позволяющие подать электрический ток необходимой мощности к промышленным объектам или населенным пунктам. Так появилась трансформаторная подстанция. Электроэнергия передается на большие расстояния и на пути от электростанции к месту назначения теряет свое напряжение. Для того чтобы эти потери были минимальными, используют подстанции.

Находятся они обычно на открытом воздухе, за проволочной оградой. В густонаселенных районах подстанция может располагаться и в закрытом помещении. Самый главный элемент в установке — это трехфазный трансформатор или несколько однофазных.

Имеется также оборудование для его защиты и охлаждения. Для охлаждения трансформаторов применяются особые масла, которые загружаются в охлаждающий механизм, связанный с заземлением и понижающим резистором.

Мачтовые трансформаторныеПространство в помещении, где находятся трансформаторы, шины и контрольно-измерительные приборы, называется камерой. Она бывает закрытой, когда представляет собой помещение, или огражденной, если располагается за сеткой или решеткой. Обслуживают подстанцию профессиональные электрики, имеющие доступ к работе на высоковольтных линиях. За работой приборов наблюдает дежурный энергетик, который должен постоянно находиться у главного распределительного щита.

Электричество поступает с электростанции, потом подается на передающий источник тока, где напряжение возрастает благодаря силовому трансформатору. Повышается оно для снижения потерь при передаче электроэнергии на большие расстояния.

Затем электричество идет на подстанцию, где напряжение снижается до необходимого уровня, пройдя через понижающие трансформаторы, и поступает в центр распределения. Здесь напряжение еще снижается для распределения через локальную сеть, откуда электричество с напряжением 220 вольт подается в трансформаторы жилых районов.

Основные типы сооружений

Всего существует 19 видов трансформаторных подстанций в зависимости от функции имеющихся там трансформаторов.

Вот самые используемые:

  1. Киосковые подстанцииМодульные блочные, мощность которых до 4000 киловатт. Применяются в подсобных помещениях.
  2. Распределительные трансформаторные, подходящие для предприятий и больших супермаркетов.
  3. Мачтовые (столбовые). Передают электрическую энергию для населенных пунктов и промышленных комплексов.
  4. Комплектные трансформаторные подстанции. Берут ток трехфазный 10 киловатт и отдают напряжение 380/220.
  5. Комплексные трансформаторные — проходные и тупиковые.
  6. Трансформаторные однофазные комплектные подстанции.

По признаку удаления потребителя от источника электроэнергии и по количеству потребляемой мощности подстанции относятся к одному из следующих видов:

  1. Типы трансформаторных подстанцийУзловая распределительная (УРП) — принимает энергию напряжением от 110 до 220 вольт, где она подлежит распределению по подстанциям глубокого ввода с напряжением от 35 до 220 вольт.
  2. Главная понизительная — рассчитана на получение напряжения от 35 до 220 вольт, питание идет напрямую с районной электрической системы и распределяется по предприятию, но напряжение понижается.
  3. Подстанция глубокого ввода — принимается напряжение от 35 до 220, снабжается питанием напрямую от системы или от распределительного пункта на предприятии.
  4. Трансформаторный пункт — первичное напряжение от 6 до 35, питает напряжением 230 и 400 непосредственно потребителей.

По месту расположения трансформаторные станции подразделяются на открытые и закрытые. Открытые находятся на открытой территории, закрытые располагаются в производственных цехах и закрытых помещениях. Помимо основных трансформаторных подстанций, осуществляющих энергопитание крупных потребителей, энергетическая система использует и небольшие, тяговые подстанции, которые обслуживают электропитанием трамваи и троллейбусы.

Мачтовые трансформаторные

Трансформаторная подстанцияМачтовые станции возводятся для электроснабжения отдаленных населенных пунктов, коттеджных поселков, садоводческих кооперативов. Второе их название — столбовые, так как они ставятся на опоры. Принцип работы у них несложен. От центрального распределительного центра электрический ток приходит на подстанцию, где он преобразуется и расходится по потребителям. При регулярном охлаждении система автоматически контролирует повышение и понижение нужного напряжения.

Имеются два варианта исполнения этих конструкций. Более проста комплектная трансформаторная подстанция, внешне похожая на букву «А», которая состоит из разрядных элементов, предохранителей и силового трансформаторного блока с распределяющим модулем. Второй подход, П-образный, сложнее при возведении, но более оправдывает себя при эксплуатации.

В состав этой конфигурации входят те же компоненты, но с небольшими отличиями. К примеру, модуль распределения энергии представлен здесь устройством низкого напряжения. Столбовой источник питания может работать с масляными и сухими трансформаторами.

Что такое трансформаторная подстанция

Сооружение оснащено автоматическим включением и выключением. Современные модели предусматривают защиту от замыканий, а также разного рода блокировки в целях безопасности. Столбовые подстанции имеют многие преимущества, поэтому широко распространены. Для них не нужно подготавливать площадку, а это уже намного снижает затраты при монтаже. Кроме того, их установка совершенно безопасна для окружающей среды и человека. При резком понижении температуры на установке предусмотрены обогреватели.

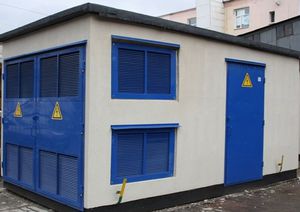

Киосковые подстанции

Один из видов подстанций — комплектная электрическая подстанция киоскового типа — представляет сложное электрическое сооружение, в котором происходит преобразование и распределение электрической энергии потребителям. Сооружается в местах с умеренным климатом при температуре не ниже -40 градусов.

В состав конструкции входят силовой трансформатор, распределительное устройство, защитные и вспомогательные элементы (выключатели, релейная защита, измерительные приборы).

На станции осуществляется:

  • прием трехфазного тока;
  • передача электрической энергии;
  • преобразование энергии;
  • ее распределение.

Виды подстанцийТакже схема снабжена кабельными или воздушными коммуникациями для вывода напряжения, сторона пониженного напряжения содержит заземление. Киосковые системы конструируются из сборного корпуса и делятся на две части. В одной размещается оборудование, в другой — низковольтные устройства. Сооружение герметично и надежно защищает электрическую часть от снега и дождя.

Установка киосковых КП должна быть выполнена в соответствии с правилами устройства электроустановок и пожарной безопасности:

  • свободный подъезд ;
  • доступ к осуществлению ремонта;
  • нормируемое расстояние до жилых домов
  • уровень шумоизоляции;
  • вентиляционные отверстия и свободный воздухообмен.

Киосковые КТП должны использоваться в обычной среде, поэтому в устройстве недопустимо содержание взрывоопасных веществ и агрессивных паров. Их нельзя подвергать ударам и устанавливать на поверхности, подверженной вибрации.

Типы трансформаторных подстанций их особенности и правильный монтаж

Существующие типы подстанций (ТП) позволяют выбрать наиболее близкий по своим параметрам вариант в соответствии с условиями эксплуатации подобного оборудования. От этого будет зависеть уровень сложности обслуживания, что в первую очередь выливается в стоимость таких работ.

Более подробно о ТП

Главная функция техники этого вида заключается в приеме и преобразовании напряжения, при этом в зависимости от нужд потребителя оборудование обеспечивает либо повышение, либо понижение значения данного параметра. Именно с такой целью разработаны самые разные типы трансформаторных распределительных подстанций, каждый из которых отличается по ряду технических характеристик.

Смотрим видео, сфера применения наиболее распространенных подстанций:

В качестве основных узлов выступают: силовой трансформатор (один или несколько, в зависимости от исполнения), распределительное устройство, узел автоматики, обеспечивающий управление техникой, а также его защиту. Помимо этого в конструкцию входят и другие, вспомогательные аппараты. Что касается целевого назначения, то типовой проект трансформаторной распределительной подстанции является обязательным этапом разработки системы электроснабжения любых масштабов, будь то нужды крупного города, небольшого населенного пункта, микрорайона или отдельно взятого предприятия, а также просто обеспечение электричеством одного или нескольких цехов.

Обзор существующих типов

Подразделяется оборудование данного вида на следующие группы:

  1. Повышающие;
  2. Понижающие.

В первом случае речь идет о технике, задача которой заключается в преобразовании (повышении) входного напряжения тока, поступающего от генераторов. Это делается с целью организации транспортировки тока по линиям электропередач. А вот распределительная понижающая трансформаторная подстанция выполняет обратную функцию, которая заключается в понижении (как видно из названия) напряжения тока, идущего с ЛЭП к потребителю.

Повышающие и понижающие подстанции

Как раз последний из названных вариантов может встречаться в нескольких исполнениях:

  • Районные ТП.
  • Главные.
  • Местные или другое их название – цеховые.

В результате данного типа оборудование проходит три стадии понижения напряжения тока.

Сначала районные установки пропускают через себя электроэнергию, полученную с ЛЭП, и передают на главные ТП. Последние из названных исполнений ответственны за существенное понижение значения электрических параметров до меньшего уровня (от 6 до 35 кВт в зависимости от исполнения). После этого электроэнергия уходит на местные (цеховые) станции, где происходят последние преобразования и потребитель получает сетевое напряжение нужного значения (230 В или выше).

Сборка данного типа оборудования ведется на заводах с разными производственными мощностями, в результате поставляться ТП может в собранном или разобранном виде. Если требуется сборка готовых узлов, то подобные исполнения называются комплектными установками. Примером такой техники служит трансформаторная подстанция киоскового типа. Оборудование данного типа внешне представляет собой металлический закрытый короб, предназначенный для наружной установки. Кроме этого исполнения комплектные подстанции представлены мачтовым вариантом, а также для внутренней установки.

Классификация по значению

Помимо конструктивных и функциональных особенностей оборудование данного вида подразделяется на группы по роду целевого использования:

  • Глубокого ввода;
  • Главные понизительные;
  • Трансформаторные подстанции, еще обозначаются как городские или цеховые, что зависит от задач, для решения которых используется такая подстанция;
  • Тяговые.

Последние варианты из названных – это виды трансформаторных подстанций, которые используются для удовлетворения потребностей электротранспорта. Установки глубокого ввода характеризуются напряжением в пределах 35-220 кВт, конструктивно они ориентированы на простейшие схемы подключения, обычно на стороне первичного напряжения.

Обзор популярных заводов-изготовителей

Среди отечественных производителей немало тех, кто предлагает оборудование достойного качества и степени надежности. Среди лидеров: «Электронмаш», «ЭлтКом», «ТМК-ЭНЕРГО», «Вертекс», «Уралэлектротехника». Можно быть уверенным в том, что распределительная трансформаторная подстанция этих заводов будет функционировать исправно на протяжении отведенного ей срока, потому как современная производственная база отличается высоким техническим уровнем.

Смотрим видео, продукция компании «Завод Энергия»:

Пользователям продукция этих и многих заводов-изготовителей известна по выставке «Электро», где обычно представляется оборудование, которое изготавливалось с использованием передовых технологий и материалов. В числе выпускаемой продукции можно выбрать наиболее подходящий вариант: повышающие или понижающие разновариантные подстанции. Причем для снижения уровня сложности, а соответственно, и стоимости обслуживания чаще используются типовые установки.

Общие рекомендации по расположению и монтажу

Распределительная трансформаторная подстанция подбирается в соответствии с величиной объекта, который будет обслуживаться выбранным исполнением, а значит, и с уровнем нагрузки. Разбирая всевозможные виды подобной техники, можно отметить, что главные понижающие установки рекомендуется располагать как можно ближе к участку с наивысшим уровнем нагрузки.

А вот такие исполнения, как цеховые подстанции, желательно устанавливать ближе к питаемому объекту или потребителям. В сравнении с готовым оборудованием данного вида предпочтительным является все же установка комплектных подстанций, что позволит выполнить монтаж по проекту, менее зависимому от основной строительной части. Их расположение целесообразно в непосредственной близости к участку наибольшей нагрузки электросети. Такое решение обусловлено значительным снижением потерь электроэнергии при подаче потребителю.

Для защиты в случае монтажа рядом с взрывоопасными объектами ТП должны монтироваться на удалении в пределах от 0,8 до 100 м. Это расстояние определяется пределом опасности взрыва объекта, а также конструктивными особенностями самой подстанции, например, типом установки масляных трансформаторов (открытая или закрытая). Для электроснабжения крупных промышленных предприятий предпочтительна установка ТП встроенного типа.

Смотрим видео, монтажные работы:

Перед началом монтажа такого оборудования, как распределительные трансформаторные подстанции, особое внимание уделяется проверке осей, разметке основания под крепление опорных швеллеров РУ, салазок трансформатора. Распределительное устройство устанавливается на место посредством инвентарных строп или катков, в зависимости от того, присутствуют ли скобы для крепления. Если конструкцией ТП предусмотрено несколько блоков, то их монтаж выполняется поэтапно, а установочные швеллеры свариваются между собой. Шины заземления в таких подстанциях монтируются в последнюю очередь, так как предполагается их соединение с опорными швеллерами. Связь РУ и трансформатора обеспечивается посредством гибкой перемычки.

Таким образом, подобное оборудование играет ключевую роль при организации энергоснабжения объектов разных масштабов и целевого назначения. Во время выбора учитывается уровень нагрузки, который определяется значением мощности. В зависимости от того, какие задачи планируется решать с помощью техники данного рода, подбирается исполнение понижающего или повышающего типа. Для обслуживания потребителя используется первый из названных вариантов, тогда как второй применяется, если требуется повысить значение напряжения тока, продуцируемого генератором с целью дальнейшей передачи на ЛЭП.

Назначение и классификация электрических подстанций

фото подстанции

Человеческий мозг – уникальное явление, которое несмотря на свои ограниченные возможности и небольшие размеры может создавать невообразимые вещи и познавать необъятный окружающий мир. Жизненный опыт и простая логика подсказывают, что большие задачи надо делить на более мелкие: долгосрочные цели мы делим на промежуточные задания, выполнение крупного проекта – на этапы, а сложные технические системы – на подсистемы, и все это значительно облегчает нашу жизнь. Поговорим о последнем в контексте электрических подстанций.

Подстанции берут на себя функции распределения и преобразования электроэнергии с электростанций. Подстанция (в технической литературе – ПС) – это принимающая, преобразовывающая и распределяющая энергию электроустановка. Понятно, что поступает энергия на ПС со стороны электростанции и преобразовывается в направлении потребителя. В зависимости от конструктивного исполнения подстанции бывают:

  1. Трансформаторные – повышают или понижают напряжение с помощью трансформаторов;
  2. Преобразовательные – изменяют частоту тока или число его фаз с помощью соответствующих преобразователей.

фото понижающей подстанции

Фото 1: Главная понижающая подстанция

По назначению в системе электроснабжения подстанции делят на:

  1. Главные понижающие подстанции (ГПП) получают питание от энергосистемы, понижают напряжение и распределяют электроэнергию по разрозненным потребителям (например, по всем электроприемникам предприятия). Используются трансформаторы на 32-80 МВ·А.
  2. Подстанции глубокого ввода (ПГВ) применяют на мощных промышленных предприятиях, где нужны напряжения выше 10 кВ. ПГВ буквально встраивается в здание самого энергоемкого цеха, питается непосредственно от энергосистемы и дает энергию самой мощной электроустановке на предприятии; при питании от ПГВ соответственно снижаются потери электроэнергии и возрастает надежность электроснабжения. Мощности трансформаторов такие же, как в предыдущем случае.
  3. Тяговые подстанции используют для питания трамваев, троллейбусов, поездов метро и электричек и прочего контактного электротранспорта. Такие ПС выполняют две функции: понижают напряжение и преобразовывают частоту тока. Напряжение высшей стороны от 6 до 220 кВ и мощности трансформаторов до 25 МВ·А.
  4. Комплектные трансформаторные подстанции (КТП) поставляются на уже собранными, так сказать, укомплектованными. КТП часто встречаются в селах и деревнях, мощности используемых трансформаторов до 2500 кВ·А.

фото трансформаторной подстанции

Фото 2: Комплектная трансформаторная подстанция

По способу питания можно провести следующую классификацию:

  1. Узловые подстанции связывают различные части энергосистемы помимо питания потребителей. На узловые подстанции питание приходит больше, чем с двух сторон;
  2. Тупиковые питаются от одной или двух линий, но от одного источника, и «заканчиваются» потребителями;
  3. Ответвительные получают питание отпайкой от близлежащей линии;
  4. Проходные подстанции как бы рассекают ЛЭП и вставляются в получившийся разрыв, то есть ЛЭП проходит сквозь такую подстанцию.

Кроме этого, по исполнению и размещению можно обозначить открытые, закрытые, мачтовые, встроенные (в здание) подстанции.

В последнее время стала популярна тема «оцифровывания» всех областей науки и техники, естественно, что это коснулось и энергетики. Под оцифровыванием подразумевается глубокое внедрение цифровой вычислительной техники в некоторую область нашей жизни. Например, смарт-грид (smart-grid) – это сети, управляемые специальным программным обеспечением, позволяющим максимально эффективно регулировать потребление и распределение энергии. Цифровые подстанции позволят проводить полную телеметрию установленного оборудования и управление РЗА, что упростит эксплуатацию подстанции и повысит ее автономность, электромагнитную совместимость и безопасность. И если до полноценной реализации «умных сетей» еще далеко, то с цифровыми подстанциями дело обстоит гораздо лучше.

Если вы хотите провести электрофизические измерения на подстанции, мы в «ТМРсила-М» с радостью вам поможем!





Подстанция: назначение и краткая характеристика

Электрическая подстанция необходима для того, чтобы осуществлять прием, преобразование и распределение электрической энергии. Подстанции могут разрабатываться и строиться на все уровни напряжения. При этом они выполняют функцию как повышения, так и понижения напряжения.

Схема и конфигурация действующей электрической сети определяет назначение, мощность и значение напряжения. Также на эти показатели оказывает влияние характер и нагрузка существующих потребителей. Рассмотрим основные виды подстанций.

Подстанция: основные виды

Преобразовательные подстанции используются с целью передачи и приема электрической мощности на постоянном токе.  Основное назначение тяговых подстанций – это питание электротяговых сетей. Транзитные подстанции (чаще всего узловые) могут питать не только потребителей, но и также передавать потоки мощности в сети как своей, так и соседней энергосистемы. Промежуточные подстанции питают только собственных потребителей. Ответвительные присоединяются к близлежащим высоковольтным линиям, а тупиковые выполняют роль концевых подстанций.

В зависимости от конструкции распределительных устройств выделяют открытые и закрытые подстанции. Открытые подстанции располагают оборудованием, которое размещается на открытом воздухе. У закрытых подстанций все наоборот – оборудование надежно защищено от неблагоприятных погодных условий и нежелательных контактов.

Классификация в зависимости от величины напряжения

Подстанции на напряжение 6-10 кВ могут размещаться в городах, поселках и селах. Их обслуживание осуществляется оперативно-выездными бригадами.

Подстанции 35, 110, 220 кВ используются с комплектными распределительными устройствами низшего напряжения. Последние характеризуются тем, что их аппаратура защиты, управления, автоматики и сигнализации располагается на лицевой стороне шкафов. Такие подстанции не требуют постоянного присутствия дежурного персонала, и могут обслуживаться оперативными выездными бригадами или дежурными на дому. Это наиболее численный тип подстанций.

Закрытые подстанции глубокого ввода с высшим напряжением 110-220 кВ обычно строятся в густонаселенных районах больших городов на ограниченных площадях. Подстанции этого типа хороши в случае наличия больших коммунально-бытовых или промышленных нагрузок на сеть. В них постоянно должны присутствовать дежурные, а также должны быть предусмотрены средства изоляции местного населения от шума, создаваемого трансформатором и другим оборудованием.

Подстанции постоянного тока с высшим напряжением 800 и 1500 кВ характеризуются наличием большого количества сложного преобразовательного оборудования. Их число в сравнении с подстанциями других типов, перечисленных выше, пока незначительно.

Трансформаторная подстанция — что это и какие виды бывают

Электричество настолько прочно вошло в жизнь человечества, что без его применения не обходится ни одна сфера человеческой жизни. Оно является основным двигателем прогресса и значительно улучшает жизнедеятельность людей. Изготовить трансформаторные подстанции КТП в срок от 5 дней может компания УЭТМ.

Предназначение трансформаторных подстанций, а также их виды.

Трансформаторные подстанции:

  • принимают электроэнергию;
  • преобразовывают ее;
  • распределяют потребителям.

Распределительные подстанции получают уже преобразованную электрическую энергию, с последующим распределением ее потребительским точкам.

Во всех системах электрификации применяются, в основном, четыре вида трансформаторных подстанций. Вид подстанции зависит от расстояния местонахождения потребителя от используемого источника энергии, а также от величины потребляемой мощности, ими являются:

  • узловая распределяющая трансформаторная подстанция;
  • подстанция, которая предназначенная для понижения величины электроэнергии;
  • подстанция обладающая глубоким вводом, сокращенно ПГВ;
  • отдельный трансформаторный пункт.

Узловой распределяющей подстанцией-является подстанция, в основном, получающая от источника электрический ток с напряжением не более 220 кВт, который она распределяет, при этом частично его трансформируя или без трансформации, по ПГВ находящиеся на территории завода или вне заводской территории. Если УРП питает ПГВ одного предприятия, то она, как правило, находится на его территории и обслуживается персоналом предприятия.

Понижающая подстанция, сокращенно ГПП, питается напрямую от источника энергосистемы района и распределяет электроэнергию по цехам предприятия, сильно понижая напряжение.

Подстанция имеющая глубокий ввод, может получать электроэнергию, как от энергосистемы, так и от распределительной подстанции. Отличается упрощёнными схемами управления цепей электрического тока.

Трансформаторным пунктом является подстанция имеющая напряжение максимально 6 кВ, которая распределяет напряжение 400 или 220 В-непосредственно потребителям.

Способы подключения к энергосистеме подстанций.

Методы подключения трансформаторных электроустройств к центральным энергосистемам, делятся:

  • на тупиковые подстанции;
  • проходные подстанции;
  • подстанции подключенные с помощью ответвлений.

На тупиковую подстанцию электрический ток подается по магистральной отдельной линии. Для ее питания применяются радиальные схемы подключения.

Проходные подстанции-подключаются в проход, подстанция служит проходной электроустановкой, на одной магистральной линии.

Смотрите также:

Чем занимается клининговая компания http://euroelectrica.ru/chem-zanimaetsya-kliningovaya-kompaniya/.

Интересное по теме: Энергоаудит предприятия: для чего и когда проводится

Советы в статье «Как установить металлический секционный забор?» здесь.

Некоторые трансформаторные электроустройства присоединяются к энергосистемам через отдельные ответвление магистральных линий.




Как оборудуется электрическая трансформаторная подстанция, и какие существуют виды установок?

Современную цивилизацию трудно представить без перебойной подачи электроэнергии, поэтому на определенных участках монтируются электроустановки и трансформаторные подстанции, которые служат для приема и своевременного преобразования энергетических импульсов. Обязательно к монтажу в таких подстанциях устройство управления и контроля, чтобы подстанция трансформаторная уверенно функционировала в расширенной магистральной цепи.

трансформаторная подстанция

Основные задача трансформаторных подстанций: определим основные нагрузки оборудования

  • Прием энергетического импульса;
  • Преобразование под заданные параметры;
  • Распределение электроэнергии.

Основные виды трансформаторных подстанций: общепринятая классификация

  • УРП или узловая распределительная трансформаторная подстанция
  • ГПП или главная понижающая трансформаторная подстанция
  • ПГВ или трансформаторная подстанция глубокого ввода
  • ТП или трансформаторный пункт.

трансформаторная подстанция

Узловая распределительная трансформаторная подстанция: что нужно знать о работе оборудования

УРП – это центральный и практически незаменимый сегмент энергетической системы, на которую подается мощный импульс с разной степенью напряжения, а техническая оснастка распределительного агрегата такова, что внутри подстанции трансформаторной не выполняется преобразование сигнала, а только его распределение по последующим пунктам назначения. Основное предназначение центральных распределительных трансформаторных подстанций – поддержание нормального функционирования нескольких подстанций предприятия, предназначенных для глубокого ввода. Процесс работы УРП должен находиться под наблюдением специалистов технической организации.

Главная понижающая трансформаторная подстанция: что нужно знать о работе оборудования

ГПП — установка, в которой трансформатор на подстанции нацелен на понижение потенциала входящего импульса и его распределение по многим объектам предприятия. Обычно в понижающую трансформаторную подстанцию на входе поступает напряжение в 35-220 кВ, а переходит из нее сигнал на объекты предприятия уже с пониженным напряжением. Отметим, что получение импульса трансформатором подстанции идет от нескольких источников.

Трансформаторная подстанция глубокого ввода: что нужно знать о работе оборудования

ПГВ – трансформаторная установка, которая получает необходимый сигнал от центральной энергетической системы или имеющегося в магистрали распределительного пункта, а потом передает напряжение на группу промышленных установок на том или ином промышленном предприятии. Обычно трансформаторную подстанцию глубокого ввода используют на крупномасштабных стройках или действующих больших промышленных объектах, отличающихся колоссальной затратой энергии, например, таких, как заводы с прокатными конвейерными станками, электросталеплавильные специализированные цеха, предприятия, которые изготавливают крупные партии крепежных материалов, сталепроволочных изделий. А еще без трансформаторной подстанции глубокого ввода не работает ни одна обогатительная фабрика, где как вспомогательный элемент может быть задействована подстанция с тмг.

Трансформаторный пункт: что нужно знать о работе оборудования

ТП – оборудование, которое имеем еще и второе название – цеховые подстанции. И обычно оно используется в комплексе для поддержания нужных энергетических параметров.

Виды трансформаторных подстанций по месту их применения

  • Локальные трансформаторные подстанции. Их используют для оборудования развлекательных центров и больших парково-прогулочных зон. Такое вспомогательное оборудование справляется с получаемым от центральных подстанций напряжением и выполняет свою задачу.
  • Местные трансформаторные подстанции и трансформаторы тмг. Их обустраивают за пределами жилых массивов, но их задача трансформировать энергетические сигналы, создавая предпосылки для получения электроэнергии жителями того или иного микрорайона.
  • Районные трансформаторные подстанции. Их задача – «обрабатывать» сигнал и передавать его без скачков и сбоев в заданный жилой квартал.

трансформаторные подстанции

Таким образом, существует расширенная классификация трансформаторных подстанций. Такая градация позволяет систематизировать знания об энергетических установках и наладить работу агрегатов, выбранных по их целевому назначению.

Виды трансформаторных подстанций

Трансформаторная подстанция представляет собой оборудование, которое преобразует напряжение в сети переменного тока и распределяет его между потребителями. Соответственно, такие электрические установки могут либо повысить напряжение, либо понизить его.

В основном, строительство КТП осуществляется с использованием установок уже собранных на месте производства.

Составляющие ТП

Трансформаторная подстанция состоит из таких частей:

  • силовые трансформаторы;
  • распределяющие установки;
  • защищающие устройства, наподобие рубильников или автоматов;
  • дополнительные приспособления, имеющие вспомогательное значение.

Виды ТП

Для классификации трансформаторных подстанций используют различные характеристики. Например, если брать во внимание вид изменения электрической энергии, то ТП бывают:

  • понижающие, которые служат для преобразования тока с высокого напряжения на низкое;
  • повышающие используют в основном на электрических станциях, чтобы значительно увеличивать напряжение электроэнергии.

В зависимости от объема предоставления электрического тока ТП различают:

  • местные – изменяют электроэнергию для того, чтобы потребитель смог ею воспользоваться;
  • районные – это габаритные сооружения, пропускающие по высоковольтным линиям электрическую энергию с высоким напряжением и отправляющие ее в преобразованном виде на местные ТП.

Виды КТП

Трансформаторные подстанции с завода-производителя к месту назначения транспортируются либо в полном составе, либо демонтированные на специальные модули и называются комплектные трансформаторные подстанции – КТП.

Они также бывают различной конфигурации:

  • с одним трансформатором используют для изменения трехфазного тока и отправки его к потребителю;
  • с двумя трансформаторами служат, чтобы подавать электрическую энергию в крупные районы и, чтобы обеспечивать ею поликлиники, коммунальные предприятия.

КТП бывают таких разновидностей:

  1. Мачтового типа. Используются для обеспечения электричеством небольших по объемам использования энергии объектов: улицы, строения небольшого производства, поселки.
  2. Закрытого типа. Могут быть оснащены несколькими трансформаторами и служат для питания объектов с большой мощностью по потреблению тока.

В зависимости от назначения ТП различают:

  • для предприятий промышленности;
  • ТП глубокого ввода;
  • главные понижающие;
  • тяговые.

Соответствующая трансформаторная подстанция подбирается специально для любой отдельной ситуации.

Столбовая трансформаторная подстанция: варианты смотрим в видео:

Источник №1: http://2yur.ru/vidy-rabot/transformatornye-podstantsii/

Твитнуть

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
