диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

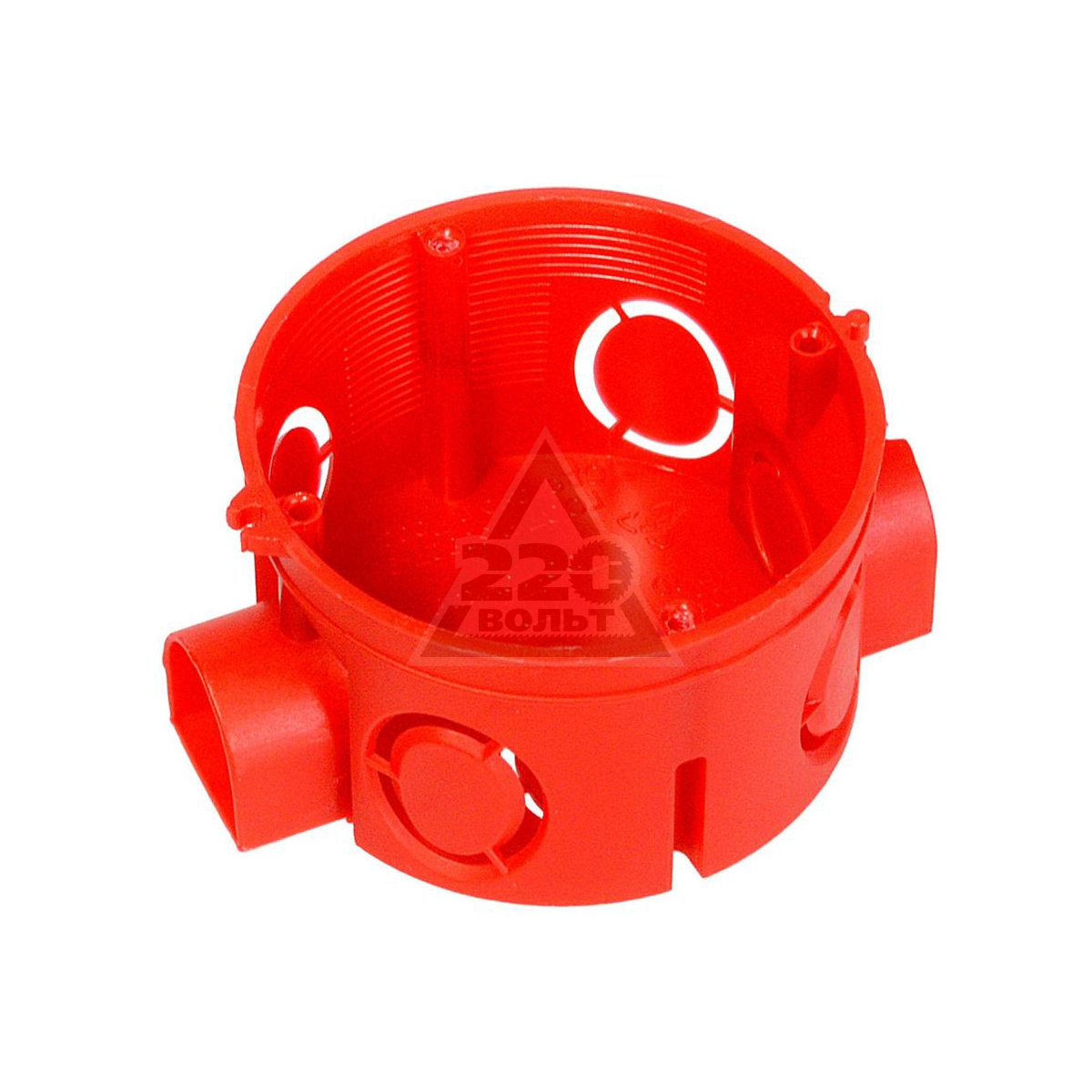

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина.

Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

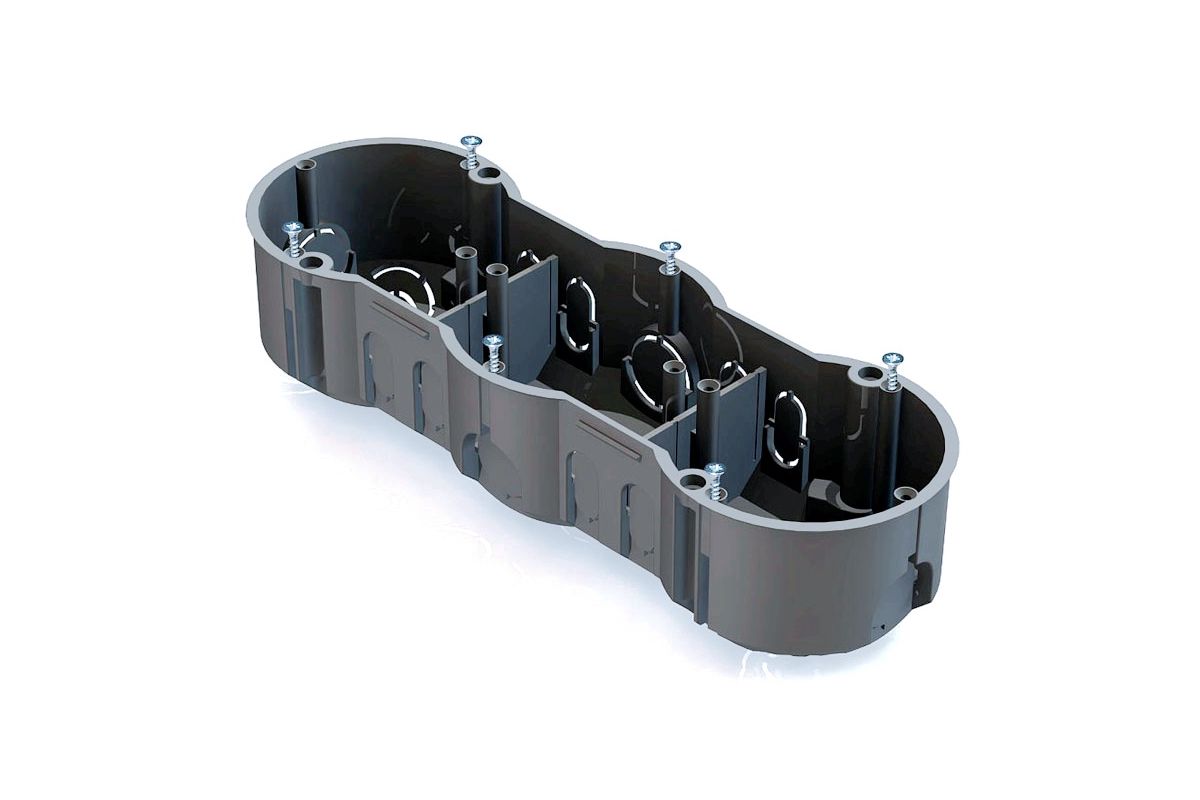

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

  1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
  2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
  3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

  • вагонка;
  • гипсокартонные листы;
  • штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

На чтение 7 мин Просмотров 1.7к. Опубликовано Обновлено

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

  • Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
  • Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
  • Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель — довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

  • Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
  • Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
  • Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
  • Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
  • Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

  • Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
  • Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
  • Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
  • Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
  • Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Для чего нужны подрозетники, их виды.

Многие из нас до определенного момента даже представления не имеют, что же такое подрозетник. Слышали возможно, но знать не знают что за зверь. Да и откуда, если все в порядке с электрикой в квартире. Но как только начинают разбалтываться розетки и выключатели, а у любителей вытащить вилку за провод это не редкость, можно как раз увидеть его — подрозетник. Что же это, для чего служит подрозетник, какие функции выполняет и что зависит от правильности его выбора и монтажа.

Пока с электрикой в квартире все в порядке, мы редко задумываемся о том, как она сделана, из чего состоит и для чего каждый ее элемент предназначен, а в большинстве случаев и вовсе не подозреваем о многом. И это правильно, ведь для того, что бы разогреть в микроволновке бутерброд, не обязательно знать как она устроена, мы просто нажимаем кнопочку и все происходит за нас. В электрике так же, не всегда нужно знать о ее устройстве, гораздо правильнее доверить ее изготовление грамотным монтажникам и просто пользоваться качественным механизмом. Но в случае поломки, многие могут сами устранить некоторое неисправности, при наличии небольшого опыта. Например, установить подрозетники. Подрозетники — это чаще всего пластиковый, а реже металлический цилиндр, который закрепляется в стене. В нем устанавливают сами механизмы розеток и выключателей, после закрывают рамкой. Именно поэтому подрозетники не видно и не все знают о их наличии. Узнают о них чаще всего любители вытащить вилку за провод, а не за саму вилку. Причем узнают неожиданно, потому что вытаскивают не только вилку, но и механизм, вместе с подрозетником. Это может произойти во многих случаях

  • достаточно старое здание и материал, которым закреплялся подрозетник со временем разрушился
  • подрозетники закрепили не достаточно качественно
  • сам подрозетник не достаточно качественный
  • если вытаскивать вилку из розетки не за саму вилку, а за провод, то подрозетник расшатывается. Да, при грамотной установке это не произойдет за 1 день и даже год. Но вода камень точит…

Неужели нельзя просто сделать отверстие в стене и в нем же закрепить розетку? Что мешает казалось бы. Но мы собираем качественную проводку и хотим что бы наш механизм работал как часы. Поэтому в предварительно подготовленное отверстие в стене нам необходимо установить подрозетник. Для чего это нужно?

  • правильно установленный подрозетник отлично держит механизм розетки, выключателя и других, предназначенных для данного способа установки устройств. Закрепить механизм в ней можно на 2 — 4 винта, предусмотренных в самом подрозетнике, а так же с помощью распорных лапок самого механизма розетки или выключателя.
  • в случае монтажа электропроводки без распределительных коробок — подрозетник будет служить нам распределительной коробкой.
  • дополнительный диэлектрический изолятор между стеной и механизмом розетки, выключателя.
  • подрозетники изготавливают из негорючего материала — защита от возгораний.

В зависимости от того, из какого материала сделаны стены, в которые вы хотите установить подрозетник, подрозетники можно разделить на несколько видов.

Подрозетники для установки в бетон, кирпич, газобетон, пеноблоки.

Это наверное самые распространенные подрозетники, ведь чаще всего их устанавливают именно в эти поверхности. Они так же различаются между собой уже по материалу изготовления на металлические и пластиковые. Металлические подрозетники используются редко и в общем то на любителя, а вот чаще всего применяются пластиковые подрозетники. Причина этого в том, что с их помощью возможно произвести очень качественный и грамотный последующий монтаж. Огромное количество видов пластиковых подрозетников позволяет найти выход практически для любого решения.

По форме изготовления они бывают:

  • Круглые — используются чаще всего. Для них проще всего изготовить специальное отверстие в стене. Для этого есть большое количество приспособлений. Из них можно собирать необходимые группы, в зависимости от того, сколько розеток или выключателей вы хотите установить.
  • Квадратные — не так распространены, но имеют свои преимущества — в них гораздо больше места и поэтому можно делать больший запас провода для удобства расключения и монтажа. Так же возможна установка в них элементов умного дома, диммеров и т.д. Квадратные подрозетники можно приобрести с вместимостью от 1 до 4 механизмов.
  • Овальные подрозетники — в чем то схожи с квадратными, в них так же остается намного больше места, монтаж в них производить на много легче. Так же можно приобрести с вместимостью от 1 до 5 механизмов.

Так же подрозетники отличаются по размерам, это и диаметр установки и внутренний диаметр и глубина самого подрозетника. Установочный диаметры бывают 60, 64 и 68мм, глубиной от 40 до 60 мм. Самый распространенный и правильный вариант это подрозетники диаметров 68 мм и глубиной 42 мм, либо глубиной 60 мм в том случае, если мы делаем разводку без распределительных коробок. Дополнительная глубина такого подрозетника даст нам возможность разместить в таком подрозетнике и расключение и сам механизм розетки.

Подрозетники для установки в тонкостенные перегородки — гипсокартон, ГВЛ и др.

Так же достаточно распространенный вид подрозетников. Эти подрозетники так же бывают круглыми и овальными. Круглыми подрозетниками мы можем набрать необходимую по количеству группу, а овальный придется выбрать заранее, под нужное число механизмов. Просты в монтаже и последующей установке механизмов. Основным их отличием от предыдущих является то, что у них есть свой механизм крепления к стене, а в подрозетниках для монтажа в бетон такого крепежа не предусмотрено и фиксируются в стене они различными смесями. Подрозетники же для гипсокартона фиксируются в стене при помощи специальных прижимных лапок. О способах монтаж и о том как качественно выполнить монтаж подрозетника мы поговорим в следующей статье.

Подводя итоги хочется подчеркнуть то, что подрозетник это необходимый элемент проводки в квартире, обходится без которого просто невозможно. Нужно просто выбрать качественный подрозетник, грамотно его установить и он не даст знать о себе очень долгое время. Доверяйте такую работу профессионалам, имеющим весь необходимый инструмент и опыт. Именно поэтому они выполнят эти работы быстро и качественно.

  •   Автоматические выключатели
  •   Дифференциальные автоматы
  •   Контакторы, Магнитные пускатели.
  •   Рубильники
  •  Cиловые разъемы, Розетки плит, Вилки
  •  Батарейки
  •  Блоки защиты ламп, Балласты электронные, Стартера
  •  Боксы, шкафы, щиты, аксессуары
  •  Вентиляция, вентиляторы, решетки, воздуховоды
  •  Вспомогательные материалы, крепеж, распайка, подрозетник
  •   DIN Рейка
  •   Арматура СИП
  •   Бирка для провода
  •   Гребенки, Шины Электрические
  •   Дюбель Хомут
  •   Изолента
  •   Кабельная стяжка, Площадка самоклеющаяся под стяжку
  •   Клемма WAGO
  •   Клеммные колодки, Зажимы, Орехи
  •   Крепеж гофры
  •   Крепёж металлический
  •   Крепеж провода
  •   Подрозетники
  •   Распаечные коробки
  •   Тройники
  •   Хомуты Вентелиционные
  •   ШТЕКЕРА, ГАЙКИ, ДЖЕК, КРАБ TV
  •  Декоротивная лепнина из полиуритана и дюрополимера ORAC DECOR
  •  Кабель канал
  •  кабельные лотки
  •  Лампы
  •  Люки
  •  Люстры
  •  Монтажная пена
  •  Нагреватели
  •  Наконечники, гильзы
  •  Обогрев труб
  •  паяльник, олово, канифоль.
  •  Провод и Кабель
  •  Реле
  •  Розетки Выключатели Колодки. ОТКРЫТОЙ установки
  •  Розетки Выключатели. СКРЫТОЙ установки
  •  Светильники, прожекторы, дюралайт
  •  Стабилизаторы
  •  Счетчики Электроэнергии
  •  Теплый пол
  •  Терморегулятор
  •  Удлинители
  •  УЗО, Устройства защитного отключения
  •  Электроизоляционные материалы

Блог / Новости

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

  • внешний диаметр (d2)
  • глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.


Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.


Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке.

При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.


  • Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

  1. Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

  • Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».
  • Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

  1. Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.
  2. Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).
  3. Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

  • Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.
  • Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

  1. Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.
  2. Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.
  3. Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.
  4. Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

  • Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
  • Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене.

Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

  1. При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
  2. После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

  • Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка подрозетников

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм .

Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм.

Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление.

Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон.

Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены.

Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

  • Установка подрозетников в гипсокартон
  • В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм.

Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно.

Глубина коробки составляет 47 мм.

  1. Также посмотрите видео про установку подрозетников в гипсокартон:
  2. Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой.

При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке.

Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии.

При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость.

Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр.

Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Подрозетники для бетона: как установить

Размещаются такие изделия в зонах подключения выключателей, датчиков движения, розеток к электрической сети. В общем виде подрозетники для бетона представляют собой круглые или квадратные коробки с отверстиями в открытом корпусе для подсоединения кабелей и элементов проводки. Надежность фиксации приборов обеспечивают вырезы в коробке.

Популярность скрытого вида проводки обуславливает необходимость установки монтажных коробок, которые применяются при любом ремонте помещения. Правильность выполнения этой работы обеспечит надежность эксплуатации и поможет избежать передавливанию или разрывов проводки, приводящих к выходу из строя розеток. Важный момент – обеспечение требований по электробезопасности.

Самые популярные размеры:

  • внутренний диаметр устройства – 60 и 68 мм;
  • диапазон глубины – 25-80 мм;
  • стандартное межосевое расстояние – 71мм.

Монтажники считают наиболее удобными габариты 68х45 мм, с полипропиленом в качестве исходного материала. Все работы по креплению выполняются саморезами. Формирование блоков происходит при помощи заранее подготовленных кабелей или с применением корпусных каналов. Рекомендуемый, как наиболее удобный, метод сборки – это монтаж устройства с полной заводской комплектностью.

Как устанавливать подрозетники в бетон

Перед началом работы рассмотрим основные способы выполнения монтажа:

  • фиксация подрозетника в нишах раствором гипса. Для этого в стенах заранее пробиваются отверстия для установки;
  • метод фиксации корпуса распорными лапками в подготовленных выемках стеновой поверхности;
  • замена подрозетников на конструкции соответствующих размеров.

Важный момент – тщательная разметка места установки. В этом случае учитываются особенности интерьера, действующие нормативы технического плана и безопасности. Процедура выглядит достаточно просто – на предусмотренном расстоянии от пола отмечается центр размещаемого устройства, который поможет начертить круг с параметрами подрозетника.

20 см – рекомендуемое расстояние к розетке от дверей.

Работа с перфоратором для обустройства ниши в бетоне

В этом случае имеется определенный алгоритм выполнения работы. Укомплектуем набор требуемых материалов и инструментов:

  • перфоратор с бурами диаметром 8 мм;
  • обычный карандаш;
  • рулетка или линейка;
  • коронка с диаметром 68-70 мм;
  • насадка в форме лопатки;
  • обычный уровень.

Для определения центра коронки на стене наносим точку карандашом. Если требуется установка блока из нескольких устройств, разметка начинается с крайнего из них.

Уровень применяется для нанесения линии через центр блока, равной его общей длине. Затем поочередно находим центральную точку для каждого элемента в отдельности.

Для этого понадобится рулетка с соблюдением расстояния 71 мм между соседними точками.

Отверстия проделываются отдельно в каждом намеченном центре после насадки 8-миллиметрового бура на перфоратор. Затем, получив глубину выемок 5-6 см, намечаются размеры под устройство коронкой по бетону. Теперь как можно компактнее бурятся отверстия по имеющемуся контуру. Минимальное количество выемок составляет 12 штук. Таким образом будущее обустройство ниш происходит гораздо легче.

Вначале используем коронку для углубления на 5-6см, а затем устраняем ненужный бетон из отверстий с применением насадки в виде лопатки. При стандартном диаметре подрозетника 67 мм коронка обычно выбирается 70 мм.

По глубине ниша должна обеспечить свободное расположение устройства с запасом 4 мм.

Работа с использованием болгарки

Этот вариант позволит гораздо быстрее выполнить процедуру подготовки ниши, но сопряжен с большим загрязнением помещения. Методика проведения хорошо знакома всем, кто пользовался болгаркой – в местах разметки делаются разрезы в самых разных направлениях. Далее для получения необходимой глубины зубилом устраняются куски материала.

Не упустите из внимания важный нюанс – проверьте правильность установки после завершения работ. Пластмассовый корпус должен иметь максимально плотную фиксацию и полностью входить в нишу. В отверстие тыльной стенки подрозетника заводится кабель для обеспечения электропитания розетки.

Крепление гипсовым раствором установленного устройства – заключительная стадия монтажных работ. После высыхания производится очистка корпуса от излишков материала.

Особенности приготовления раствора

Для приготовления вам понадобится:

  • тара для выполнения перемешивания;
  • алебастр, медицинский или строительный гипс.

Сухая смесь в небольшом объеме насыпается в емкость. Понемногу добавляем воду, ритмично смешивая состав. Идеальным считается получение сметанообразной, полностью однородной массы.

Приготовление надо выполнять маленькими порциями по причине быстрого, буквально за пару минут, затвердевания раствора.

[embedded content]

Фиксация подрозетника

В качестве своеобразной грунтовки отверстия выступает обыкновенная вода, которой перед монтажом подрозетника обильно смачивается поверхность ниши. Для хорошей пропитки достаточно 4-5 минут. Затем свежий раствор наносим вовнутрь шпателем. И в завершение аккуратно вставляем устройство с заведенным в него проводом в отверстие. Через имеющиеся прорези раствор выдавливается наружу.

Тщательно выравниваем подрозетник, чтобы он был в погруженном состоянии, а винтики были в отношении пола в горизонтальной плоскости. Правильность монтажа определяется приложенным по диагонали к изделию уровнем. Пока гипс полностью не затвердеет, не следует двигать стаканом в нише. В завершение соскребаем остатки застывшего раствора.

Новые модели обладают такими положительными свойствами, как диэлектрические характеристики, надежность крепления раздвижных лапок, они стойки к воздействию коррозии и имеют большой эксплуатационный ресурс.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

  • Монтаж одиночного подрозетника
  • Монтаж нового подрозетника в старый
  • Установка блока подрозетников
  • Монтаж подрозетника на прочие поверхности
  • Расположение провода в подрозетнике
  • Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень;
  • Карандаш, кисточка/пульверизатор, маленький шпатель;
  • Зубило;
  • Молоток;
  • Дрель с круглой насадкой, имеющая диаметр 68 мм;
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

  • Монтаж нового подрозетника в старый
  • Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
  • Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка.

Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены.

Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании.

Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей.

Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

Рейтинг перфораторов Hammer

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции.

Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.

При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм.

Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве.

Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки.

Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут.

При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место.

При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде.

Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки.

По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью.

Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник.

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены.

Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка.

В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку.

Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место.

В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке.

При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм.

По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм.

При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение.

Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Виды подрозетников по бетону, их размеры и установка

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.
  • Квадратные. Более вместительные.
  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.
  • Выключатели и диммеры — 90 см от пола.
  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

Монтажные коробки

Особенности подрозетников (коробок монтажных)

Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».

Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.

Материал изготовления подрозетников

Коробки монтажные в зависимости от материала изготовления применяются в различных сферах. На сегодняшний день существуют подрозетники из пластика и металла.

Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим. Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.

Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т.е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.

Подрозетники: особенности конструкции, установка  и размеры

Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.

Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки. Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.

Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.

Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.

Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.

Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток. Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.

Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.

Стандартными размерами коробок монтажных являются габариты 68см на 45см, при этом внутренние размеры несколько меньше 65см на 40см. Глубина узких подрозетников – 25мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.

Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.

Приобрести подрозетники от известных и надежных производителей Вы можете в торгово-выставочной сети «Планета Электрика».

Подрозетник для скрытой установки глубокий — Монтажные коробки

Код продукта

:

10012

Размеры пакета

:

400x600x345

Количество коробок/пакетов

:

/200

Вес пакета

:

8.7600

расширенных розеток | Reed Manufacturing

Страна: *

United StatesCanadaAfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCote D’IvoireCroatiaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEnglandEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFaukland IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandInd iaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern IrelandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и усилитель; ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияШотландияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия и amp; С.Сэндвич Is.South KoreaSpainSri LankaSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Внешнего Малое Is.UruguayUzbekistanVanuatuVatican город StateVenezuelaViet NamVirgin остров, BritishVirgin остров, U.S.WalesWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Стандартный торцевой ключ

по сравнению с торцевым ключом

Торцевой ключ — очень полезный инструмент; вам понадобится набор розеток в вашем ящике для инструментов, так как вы найдете их очень универсальными.Когда вы пойдете покупать торцевой ключ, вы обнаружите, что можете купить стандартный набор торцевых ключей (также известный как неглубокий торцевой ключ) и глубокий торцевой ключ. Чем занимается каждый, и каковы их плюсы и минусы? Вам нужны торцевые ключи обоих типов?

Стандартный торцевой ключ

Стандартный торцевой ключ — это то, что вы обычно найдете в продаже. Он будет доступен в стандартных или метрических единицах измерения (не пытайтесь их объединить). В обоих случаях вы обнаружите, что сам гаечный ключ имеет трещотку, что упрощает использование гаечного ключа для затягивания болтов.

Существуют приводы разных размеров с торцевым ключом от 1/4 дюйма до 3/4 дюйма. Вы можете найти и большего размера, но они обычно используются только в промышленных условиях. Используя правильную головку и забив болт, вы сможете очень быстро затянуть и ослабить его.

Стандартный торцевой ключ также называют торцевым ключом для неглубоких торцевых головок, потому что сами гнезда предназначены для работы в местах, где мало места. Этот более низкий профиль увеличивает доступность.В большинстве случаев вы без проблем сможете использовать стандартный набор розеток. Важно выбрать гнездо подходящего размера для болта. Если он слишком большой, он соскользнет по гайке и испортит края.

После того, как трещотка окажется на месте, необходимо установить храповик в правильное положение для затяжки или ослабления, а затем повернуть привод. Вы будете вращать по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить.

Торцевой ключ
