Зарядное для автомобильного аккумулятора или «Готовь сани летом»! | Персональный блог | Обзоры
Вот и настали теплые весенние денёчки и самое время вспомнить о незаменимых авто-помощниках, которые ангелом-хранителем сопровождали нас весь прошедший сезон.
Так, несмотря на довольно щадящую зиму, аккумулятор порой доставлял несколько тревожных минут при заводке. Да-да, я о том самом натужном звуке проворачивания стартера и обреченных щелчках из-под капота. Каждому автомобилисту в такие мгновения становится предельно ясно, что АКБ нужно срочно менять. И эта срочность приходит как всегда очень некстати! В такие моменты на помощь приходят зарядные устройства для автоаккумуляторов. В моем случае им оказался довольно интересный аппарат от производителя автомобильных аксессуаров «АВТОЭКСПЕРТ» — автомобильное зарядное устройство для аккумуляторов AutoExpert BC-42.
Описание с сайта производителя
Компактное зарядное устройство для обслуживания и зарядки всех типов 12 вольтовых и 6 вольтовых свинцовых аккумуляторных батарей, используемых в автомобилях и мототехнике.Характеристики:
— 12 вольт для всех типов автомобильных АКБ
— 6 вольт для всех типов АКБ мототехники
— Влагостойкий корпус- 6 стадий зарядки- Максимальный зарядный ток 4,2 А
— Защита от перегрева, перегрузки, неверного подключения, короткого замыкания
— LCD дисплей
Функциональные особенности:
Полностью автоматическая работа.
Микропроцессорное управление.
LCD дисплей.
Совместимость со всеми типами свинцово-кислотных АКБ, включая необслуживаемые MF, клапанно-регулируемые VRLA, AGM, WET, GEL….)
4 режима работы: 6V, 12V moto, 12V auto, 12V «Зимний»
Технические характеристики:
Входное напряжение: AC 220V, 50Hz
Выходное напряжение: DC 7,3V / 14.4-14.7V
Максимальный ток заряда: 4,2А для 12V АКБ0.6A для 6V АКБ
Емкость заряжаемой батареи: 1,2-120AhРежим зарядки: 6 стадий, полностью автоматический
Температура использования: -10С…+45С
Чем же понравилась мне эта модель и что сподвигло меня к написанию обзора — читаем далее по тексту.Розничная упаковка устройства помимо наглядности, выполняет еще и функцию сохранности: она исполнена из красочного гофрокартона.

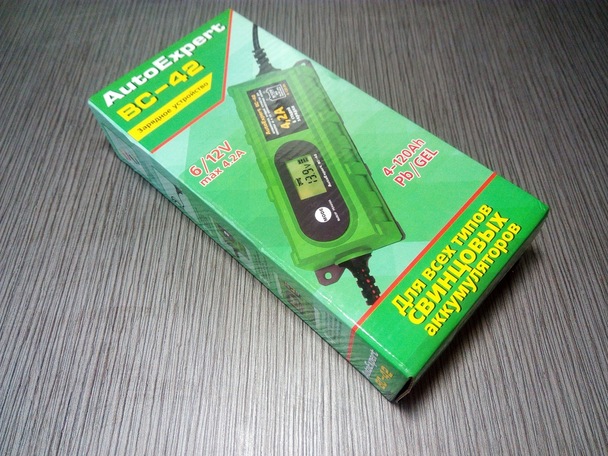

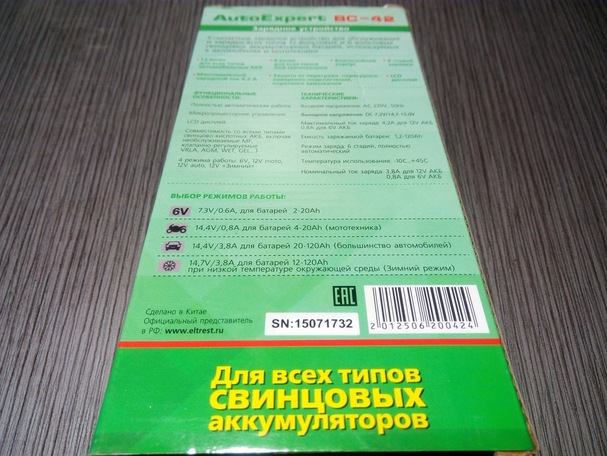

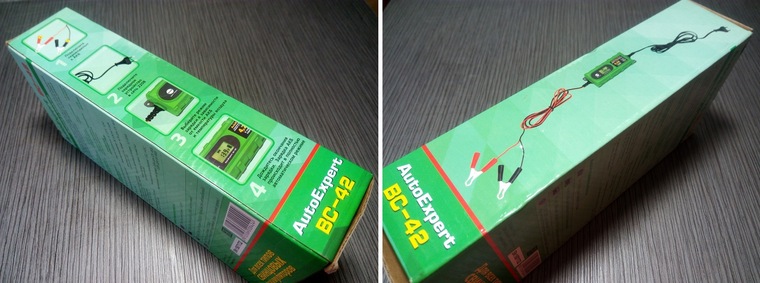

Упаковка, как и положено подобному девайсу, мгновенно знакомит нас с техническими параметрами зарядки. Они довольно наглядно представлены на оборотной стороне коробки.

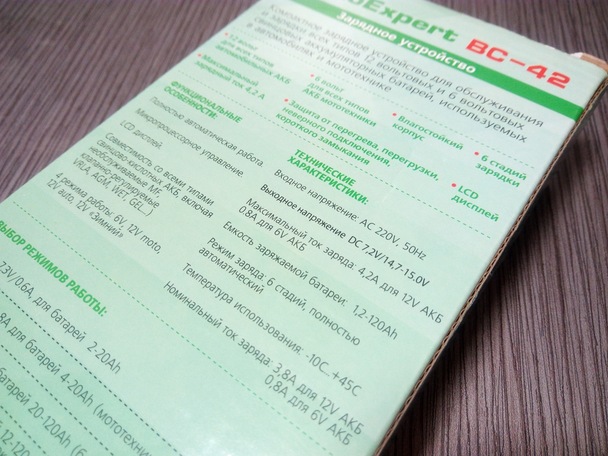

Причем, всё расписано настолько подробно, что разобралась бы даже моя прабабушка)
Причем, всё расписано настолько подробно, что разобралась бы даже моя прабабушка)

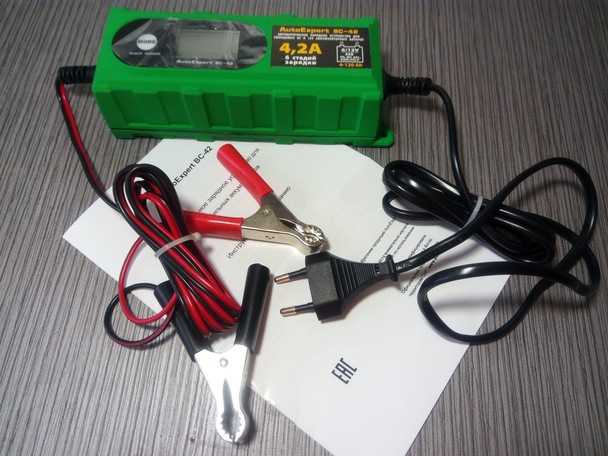

Комплект оказался весьма небогат. Собственно, сам зарядник и мануал. Не мешкая переходим к изучению покупки.

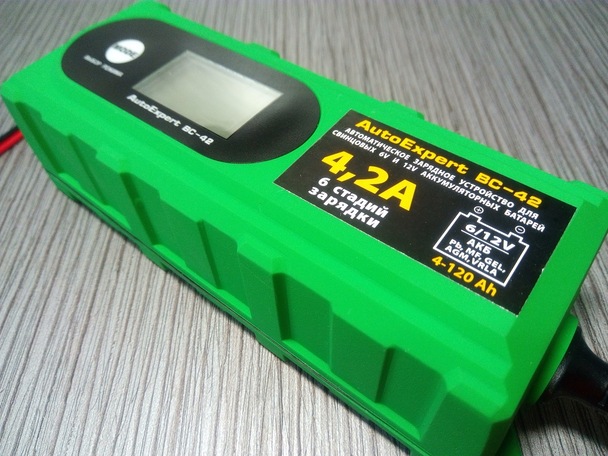

Тело зарядного устройства представляет собой увесистый блок зарядки с монохромным дисплеем и кнопкой управления. С одной стороны корпуса — питающий кабель от сети 220 Вольт под европейскую вилку. С противоположной стороны — силовой провод для подключения к аккумулятору раздвоенный на 2 «крокодила».

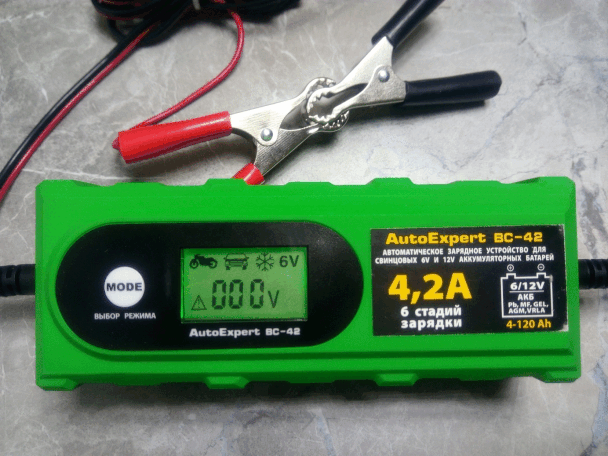

Основной «орган управления» зарядником – одна-единственная кнопка MODE, она же Выбор режима.
Дисплей небольшой, но информативный. А что еще нужно для девайса такого плана?

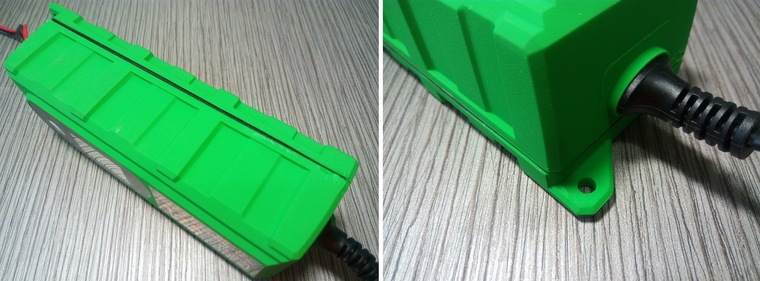

Корпус основного блока сделан из тактильно приятного пластика софт-тач. Для стационарной установки устройства, производитель предусмотрел два соответствующих «уха» в торцах.
На брюшке устройства мы находим еще одну пояснительную наклейку. Здесь же узнаем серийный номер устройства, соответствие всем возможным стандартам качества, а также краткая характеристика устройства.

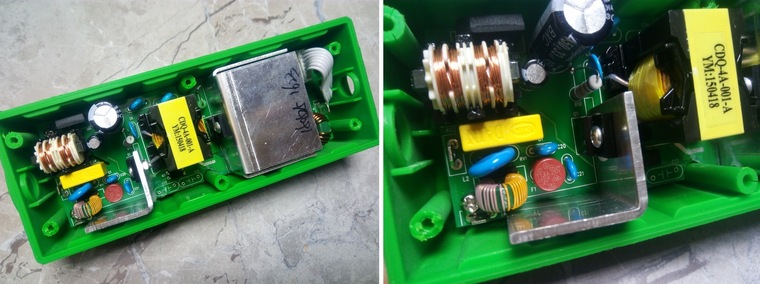

По периметру можно обнаружить 6 шурупов, отвернув которые мы погрузимся во внутренний мир устройства. Разборка, прежде всего, важна для того, чтобы убедиться в добротности сборки зарядки. Ведь заряжать устройство придется от сети 220V и в случае КЗ появляется риск потерять не только аккумулятор, но и дом)… Итак, что же мы видим:
На поверку оказалось, что всё весьма пристойно. Кроме этого обнаружено, что блок обладает всеми необходимыми атрибутами пыле- и влагозащищенности. Отверстия, где провода выходят из блока и крышка, оснащены уплотнительными резиновыми прокладками.

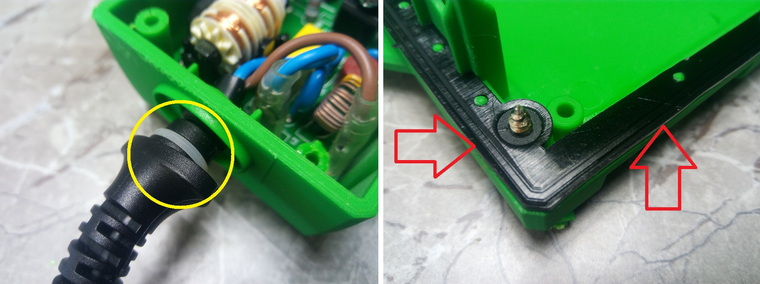

Со спокойным сердцем собираем корпус и присматриваемся к качеству проводов и «крокодилов».
Как я упомянул ранее, устройство оснащено европейской вилкой. Этим устройство отличается от китайских собратьев.

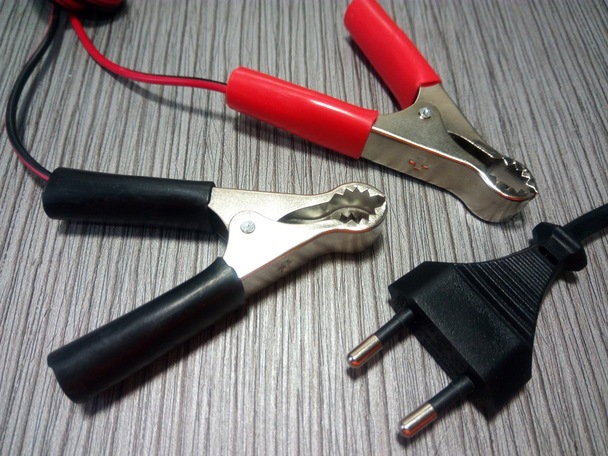

Крокодилы сделаны полностью из металла, причем не гнутся, ось хорошо расклепана, на вид вполне добротные. Ручки заизолированы.
Подводящие провода припаяны. Во избежание путаницы в полярности каждый крокодил подписан.Убедившись в добротности устройства, приступаем к его испытаниям в полевых условиях.Для теста нам понадобиться хоть и благородный, но весьма уставший аккумулятор VARTA емкостью 60 ампер-часа и пусковым током 640 ампер. С учетом почтенного восьмилетнего возраста, надежд на реанимацию батареи почти не оставалось.
Подводящие провода припаяны. Во избежание путаницы в полярности каждый крокодил подписан.Убедившись в добротности устройства, приступаем к его испытаниям в полевых условиях.Для теста нам понадобиться хоть и благородный, но весьма уставший аккумулятор VARTA емкостью 60 ампер-часа и пусковым током 640 ампер. С учетом почтенного восьмилетнего возраста, надежд на реанимацию батареи почти не оставалось.
После подготовки операционной, настало время ознакомиться с инструкцией по зарядке. Для безбожных лентяев есть способ проще — на торце коробки в картинках изложена последовательность действий. Вот она:
1. Подключите «крокодилы» к АКБ
2. Подключите зарядное устройство к сети 220 V
3. Выберите режим зарядки
4. Дождитесь окончания зарядки.
Ключевая фраза в последнем пункте — Зарядка АКБ происходит полностью автоматически.
Итак, подключаем крокодилы (помня о полярности) и включаем в сеть.

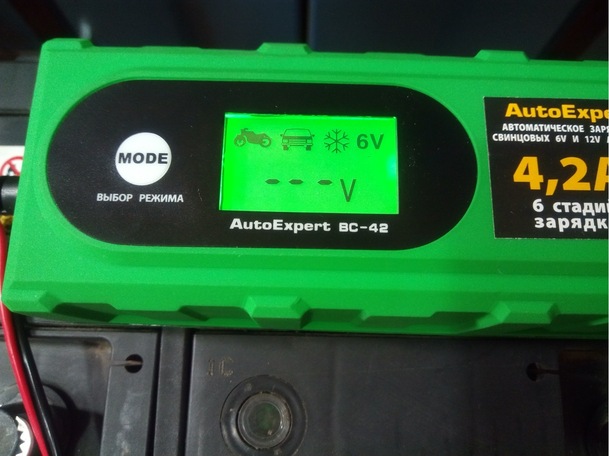

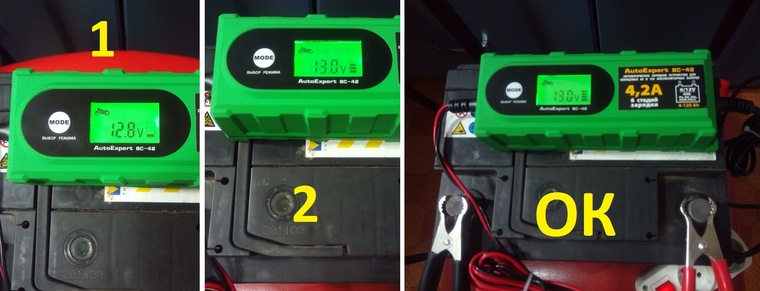

На некоторое время устройство задумывается, анализируя состояние батареи. Несколько мгновений спустя, мы видим на дисплее потенциал АКБ, а именно напряжение 13В. Для старой батареи очень даже не плохо, но ничего особенного это не означает, емкость от старости только уменьшается.
На некоторое время устройство задумывается, анализируя состояние батареи. Несколько мгновений спустя, мы видим на дисплее потенциал АКБ, а именно напряжение 13В. Для старой батареи очень даже не плохо, но ничего особенного это не означает, емкость от старости только уменьшается.
Теперь можно выбрать режим зарядки. Этот можно сделать кнопкой MODE, которая листает карусель режимов по кругу.- Пиктограмма «МОТОЦИКЛА» предполагает зарядку батарей малой ёмкости до 20 Ah- Пиктограмма «АВТОМОБИЛЯ» – для 20-120Ah аккумуляторов- Пиктограмма «СНЕЖИНКИ» подойдет при зарядке АКБ зимой, при отрицательных температурах- Для зарядки шестивольтовых АКБ нужно выбрать Пиктограмму «6V»
Для начала я выбрал зарядку в мотоциклетном режиме.
В итоге, через полчаса я получил заряженный аккумулятор. В автомобильном режим, зарядные токи были слегка повыше.
В результате использования как первого, так и второго режима зарядки, итог был неизменно успешным.
А теперь настало время провети самый что ни на есть «стресс-тест» устройства на КЗ. Для этого мы просто-напросто замыкаем два крокодила. В итоге вместо россыпи искр мы видим скромное предупреждение в виде восклицательного знака на дисплее. К сожалению, проверить устройство в условиях «Зимнего режима» и «6V АКБ» возможность не представилась. Смею предположить, что сюрпризов не ожидается и все также будет ОК.
ВЫВОД: Как и обещал производитель, BC-42 является полностью автоматизированным устройством, которое делает зарядку предельно комфортной. С учетом качественной сборки и опций защиты от перезарядки, КЗ и перегрева – еще и безопасной. Одним словом, к покупке рекомендую.
Устройства для подзарядки аккумуляторов: компенсация разрядки
Проверяем устройства, сохраняющие заряд батарей при длительной стоянке. На испытаниях — восемь образцов.
BAT_5284-утв
О существовании подобных устройств многие даже не догадываются. Про зарядные устройства знают все, а вот какие-то подзарядные — что это? И в каких случаях они могут потребоваться?
Материалы по теме
К терминологии мы еще вернемся, а нужны эти «подзарядки» вот зачем. Представьте, что автомобиль неделями стоит в гараже без движения. Когда же он вдруг срочно понадобился, выясняется, что батарея подсела настолько, что крутить стартер не может. А если это случается постоянно?
В подобную ситуацию часто попадают автомобили, которые стоят на выставочных стендах. У них играет аудиосистема, горит свет, но мотор не работает. Вот и тянутся под капот тоненькие проводки, подпитывающие штатную батарею машины от внешнего источника.
Большие токи не нужны: достаточно компенсировать потребление штатных микроконтроллеров, а также охранной системы и телематики. У современных гаджетов аппетит скромный — десятки миллиамперов, при том что их аналоги прошлых лет выпуска потребляли порой на порядок больше.
Казалось бы, подключи зарядное устройство — и нет проблем! Но далеко не всякая «зарядка» рассчитана на постоянную работу в течение недель, а то и месяцев. Другое дело, если производитель указывает на подобную возможность использования своего продукта. Вот такие устройства мы и решили погонять в реальных условиях — в течение нескольких месяцев.
Из восьми приобретенных изделий только два являются чистой воды «подзарядками» — Торнадо и Moratti. Остальные — «зарядки», обещающие не только оживить севшие аккумуляторы, но и поддерживать их заряд на должном уровне. Именно эту функцию мы и оценивали в ходе испытаний.
ЧТО И ГДЕ ИСПЫТЫВАЛИ
Испытания проводили в лаборатории ФГКУ 3 ЦНИИ МО РФ в течение трех месяцев. Длительную проверку способности устройств компенсировать падение заряда вели на батареях энергоемкостью 55, 75 и 90 А·ч при температурах —20; 0; +25 ºС. Склонность к перегреву оценивали при работе с батареями от 75 до 190 А·ч, задавая максимально возможную нагрузку для каждого устройства. Для каждого изделия проверили «дуракоустойчивость» — использовали переполюсовку и т. п. При расстановке по местам учитывали заявленные параметры, качество изготовления, грамотность инструкции и удобство пользования.
100
Устройство Торнадо в «чужом» корпусе решили вскрыть. Собрано неплохо, но это уровень прошлого тысячелетия. Даты на радиоэлементах выдают себя сами.Устройство Торнадо в «чужом» корпусе решили вскрыть. Собрано неплохо, но это уровень прошлого тысячелетия. Даты на радиоэлементах выдают себя сами.
Устройство Торнадо в «чужом» корпусе решили вскрыть. Собрано неплохо, но это уровень прошлого тысячелетия. Даты на радиоэлементах выдают себя сами.
ХРАНЕНИЕ? ПОДЗАРЯДКА? КОМПЕНСАЦИЯ?
Многомесячный марафон закончился удачно: ни одно из устройств не попросило пощады, ни одна батарея не пожаловалась на плохое обслуживание. «Защита от дурака» тоже на высоте: переполюсовок и прочих провокаций изделия не боятся. В то же время понравились далеко не все — на эту тему мы подробно высказались в подписях фотогалереи. Отметим также, что все устройства обеспечивают подзарядку в 20‑градусный мороз — даже те, которые, судя по инструкции, совсем не морозоустойчивые.
Но с проводами при этом нужно быть повежливее — они на глазах теряют гибкость.
Стоит ли искать в магазинах простенькие подзарядники, или лучше приобрести многофункциональное зарядное устройство? Мы считаем, что второй вариант предпочтительнее: разница в цене не космическая, а полноценный зарядник в хозяйстве не помешает. К тому же они практически всегда есть в продаже, а экзотических «братьев меньших» нужно выискивать через Интернет.
05
8. ЗАВОДИЛА АЗУ‑108 8 7 6
Автоматическое импульсное зарядное устройство, Санкт-Петербург
Ориентировочная цена, руб. 1280
Температурный диапазон, ºС 0…+40
Энергоемкость заряжаемых батарей, А·ч 3–110
Симпатичное устройство неприятно резануло по глазам безграмотными надписями «А/ч» на лицевой панели, в инструкции и на упаковке. Такой единицы измерения нет в природе — есть А·ч. Требования изготовителя к температурным условиям работы устройства — от 0 до 40 ºС — не порадовали: а как же поддерживать заряд батареи, если на улице мороз? Исполнение неряшливое: приклеенные переключатели болтаются. В целом устройство работоспособно, но рекомендовать его не хочется.
02
7. Торнадо 3 А.02
Зарядный автомат-хранитель для аккумуляторных батарей, Тольятти
Ориентировочная цена, руб. 860
Температурный диапазон, ºС —20…+40
Энергоемкость заряжаемых батарей, А·ч до 75
Прибор обещает поддерживать рабочее со- стояние батареи «как угодно долго», не являясь полноценным зарядным устройством (разве что для батарей энергоемкостью ниже 10 А·ч). Внешне напом
125 фото и видео как правильно быстро и просто зарядить АКБ
Каждый хоть раз в жизни видел, как люди толкают автомобиль, чтобы он завелся, и можно было бы продолжать путь. А может и сам участвовал. Это связано с тем, что аккумуляторная батарея села и нет возможности ее зарядить.
Часто такая неприятность может быть следствием того, что водитель не позаботился о том, чтобы у него в багажнике «на всякий случай» находилось зарядное устройство для аккумулятора автомобиля.
Чтобы авто не подвело в самый ответственный момент следует заблаговременно подумать о соответствующей инструментарной экипировке.
Содержимое обзора:
Зачем нужна автомобильная зарядка?
Из-за электрохимических процессов, которые происходят в свинцово-кислотных аккумуляторах, очень важно следить за уровнем заряда аккумуляторной батареи. Если она постоянно находится в не дозаряженном виде, то ресурс значительно сокращается. Особенно часто моменты случаются в холодное время года.
Специалисты рекомендуют периодически дозаряжать батарею в периодах между максимальными зарядками и тогда никакие низкие температурные показатели не смогут причинить неприятностей.
Именно зарядное устройство для автомобильного аккумулятора обеспечивает скорую и безопасную зарядку.
Категории зарядных устройств
На рынке можно встретить две категории зарядок для автомобильных батарей, которые делятся согласно конструктивным особенностям:
Трансформаторная – имеют довольно внушительные габариты и в России используются довольно редко. Они имеют традиционную конструкцию, обладают хорошими параметрами защиты и надежности, и, что очень важно, небольшой ценой. Однако, из-за своего веса они удобны в использовании только в гараже.
Импульсная – более компактное устройство, которое используется легко и отличается массой полезных характеристик. Она обладает встроенной защитой от коротких замыканий и индикатором окончания процесса.
Как работает беспроводная зарядка для телефона и как ею пользоваться
Современные телефоны разряжаются довольно быстро, особенно если использовать их для просмотра фильмов и прохождения уровней в играх. Заряжать устройство посредством обычного кабеля не всегда удобно. Иногда длины шнура не хватает из-за нестандартного расположения розетки, а что происходит чаще всего – блок питания или разъём попросту выходит из строя. Производители смартфонов идут в ногу со временем, поэтому в магазинах можно встретить так называемые беспроводные зарядки. В основном они представляют собой платформу, на которую кладётся сам аппарат, после чего он начинает заряжаться без подключения с помощью провода. Давайте подробно рассмотрим, как работает беспроводная зарядка для телефона, а также разберёмся с принципом её использования.
Что такое беспроводная зарядка
По названию можно догадаться, что беспроводная зарядка позволяет заряжать различные устройства без использования проводов. Это может быть не только телефон, но и камера, фотоаппарат, планшет, умные часы, наушники и прочая техника. Естественно, для того чтобы это работало, заряжаемое устройство должно поддерживать беспроводную зарядку. Если такой поддержки нет, то в некоторых случаях ее можно реализовать при помощи специального чехла.
Подобный способ зарядки значительно экономит время и позволяет отказаться от использования кабелей и разъемов. Пользователю достаточно положить свой телефон на специальную платформу, и аккумулятор в автоматическом режиме начнёт наполняться. А чтобы прервать процесс зарядки нужно просто взять устройство в руки, отнеся его от источника энергии на 5-10 см.
Стандарт беспроводной зарядки Qi
Многие думают, что беспроводная зарядка появилась совсем недавно, однако это ошибочное мнение. Компания Wireless Power Consortium еще в 2008 году представила технологию беспроводной зарядки, работающую по стандарту WPC. Такое название не закрепилось в памяти людей, поэтому в различной литературе и описаниях чаще всего можно встретить обозначение Qi.
В стандарте WPC прописано, что беспроводная зарядка работает благодаря двум катушкам, взаимодействующим между собой. Одна из них расположена в платформе, а другая – в телефоне пользователя. Поэтому и получается, что магнитное поле охватывает две катушки, тем самым заряжая батарею устройства.
На сегодняшний день многие аэропорты и автовокзалы предлагают своим посетителям зарядить смартфон или планшет полностью без проводов. Как раз здесь и используется стандарт Qi. Однако не каждый телефон может заряжаться по «воздуху», поэтому если вы захотите приобрести подобную технологичную платформу, обязательно почитайте характеристики своего устройства.
Принцип работы беспроводной зарядки телефона
Принцип работы беспроводной зарядки довольно прост, конечно, если не вдаваться в физические подробности. Пользователь заранее подключает специальную платформу к источнику питания, а после кладёт на неё смартфон. Кажется, что всё так просто, но на деле же всё происходит немного иначе. В платформу встраивается индукционная катушка, которая выполняет функцию приёмника и передатчика.
Точно такая же катушка расположена и в телефоне пользователя. После подключения платформы к источнику тока вокруг катушки формируется магнитное поле. Когда вы кладёте телефон на саму панель между двумя катушками начинается взаимодействие. Электромагнитные волны преобразуются в электричество, которое и заряжает аккумулятор телефона.
Более наглядно процесс представлен на изображении выше. Желтым цветом как раз и показаны магнитные волны, преобразующиеся в электроэнергию.
Что такое обратная беспроводная зарядка
Обратная беспроводная зарядка – это ещё более усовершенствованная версия этой технологии. Впервые она появилась в 2018 году на ряде смартфонов Huawei и Samsung. Её суть сводится к тому, что при помощи одного телефона можно заряжать другой, причём полностью без проводов.
Достаточно прислонить два аппарата друг к другу и активировать необходимую функцию в настройках. Это очень удобно, так как избавляет людей от необходимости носить с собой портативные зарядки.
Как пользоваться беспроводной зарядкой
Пользоваться беспроводной зарядкой так же легко, как и обычной, работающей посредством подключения по кабелю. Однако для наглядности приводим подробную инструкцию:
- Подключите беспроводную зарядку к источнику питания. Это может быть USB-порт компьютера или обычная розетка. После выполнения этого действия устройство должно подать какой-то сигнал, чаще всего световой или звуковой.
- Расположите телефон на платформе беспроводной зарядки. Чаще всего особых требований к этому нет, но лучше класть телефон по центру блока. Если зарядка не началась, то проверьте, активирована ли в настройках подобная опция.
Как видите, принцип действий очень даже простой, поэтому с ним справится любой пользователь.
Таким образом, беспроводная зарядка – это специальная платформа, на которую кладётся телефон для начала зарядки аккумулятора. Принцип её работы сводится к взаимодействию магнитных полей между двумя индукционными катушками, расположенными в телефоне и самом приборе.
Какие телефоны поддерживают беспроводную зарядку
Сейчас технология беспроводной зарядки активно набирает популярность и ее поддерживают все больше новых телефонов. На данный момент, заряжать без проводов можно практически все флагманские модели. Ниже мы приведем актуальный список моделей с беспроводной зарядкой.
Смартфоны Apple iPhone:
- iPhone 8/8 Plus;
- iPhone X;
- iPhone XS, XS Max;
- iPhone XR;
- iPhone 11, 11 Pro, 11 Pro Max;
Смартфоны Huawei:
- HUAWEI Mate 20 RS PORSCHE DESIGN;
- HUAWEI Mate 20 Pro;
- HUAWEI P30 Proа;
- HUAWEI Mate 30, Mate 30 Pro;
Смартфоны Samsung:
- Samsung Galaxy Note 5, Note 8, Note 9;
- Samsung Galaxy S6/S6 Edge;
- Samsung Galaxy S7/S7 Edge;
- Samsung Galaxy S8/S8 Plus;
- Samsung Galaxy S9/S9 Plus;
- Samsung Galaxy S10e/S10/S10 Plus;
- Samsung Galaxy Note 10+/Note 10;
Смартфоны LG:
Смартфоны Xiaomi:
- Xiaomi Mi Mix 2S;
- Xiaomi Mi Mix 3;
- Xiaomi Mi 9;
Смартфоны Google Nexus и Pixel:
- Nexus 4;
- Nexus 5;
- Nexus 6;
- Google Pixel 3;
- Google Pixel 3 XL;
- Google Pixel 4, 4 XL;
Смартфоны Sony:
- Sony Xperia XZ2 Premium;
- Sony Xperia XZ3;
Смартфоны ZTE:
- ZTE V975;
- ZTE Axon 9 Pro;
Смартфоны Nokia:
- Nokia Lumia 1520, 720, 735, 820, 830, 920, 928, 930, 950;
- Nokia 8 Sirocco;
Смартфоны Doogee:
- Doogee S80/S80 Lite;
- Doogee S70;
- Doogee S60/S60 Lite;
Смартфоны Blackview:
- Blackview BV9600 Pro;
- Blackview BV9500/BV9500 Pro;
- Blackview BV6800 Pro;
- Blackview BV5800 Pro;
Зарядное устройство SUMPK с индикацией напряжения и тока
Обзор на зарядное устройство от компании SUMPK, которое обладает двумя USB портами для зарядки гаджетов и дисплеем, отображающим текущее напряжение и ток. Данное устройство подойдем тем, кто не хочет закупаться различными тестерами, чтобы проверить качество зарядки гаджетов.
Технические характеристики:
| Вход | АС 100 В-240 В/0,3 A |
| Выход | 5 В/2,2 A |
| Материал корпуса | Огнеупорный PC-пластик |
| Размеры | 83 мм * 41,9 мм * 23 мм |
| Вес | 49 гр |
Упаковка и внешний вид

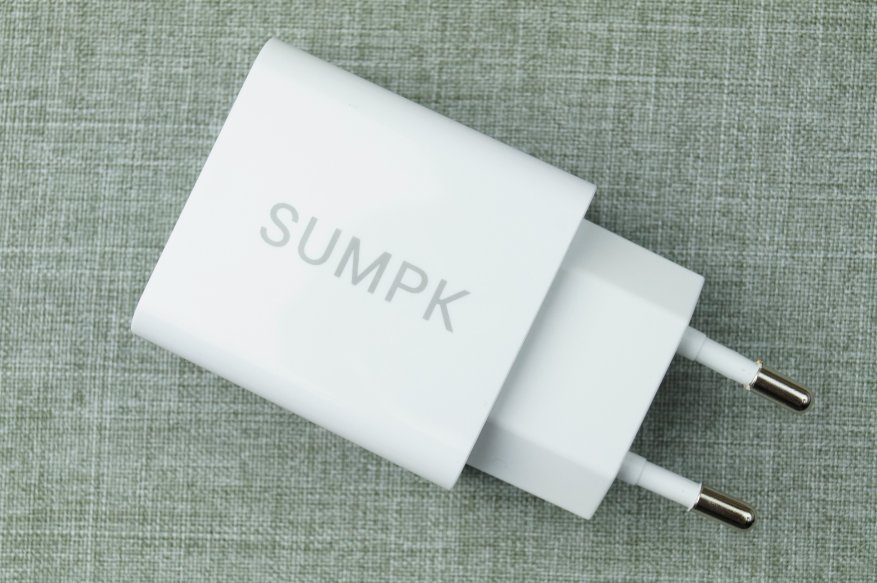

Внешне данный блок питания почти ничем не выделяется среди прочих подобных устройств. Единственное отличие – цифровой индикатор на торце, о котором я расскажу чуть позже. Корпус выполнен из белого глянцевого пластика, изначально запаянного в транспортировочную пленку. Глянец выглядит привлекательно, но ужасно не практичен, т.к при любой транспортировке быстро покрывается царапинами. На одной из сторон нанесено наименование фирмы «SUMPK».

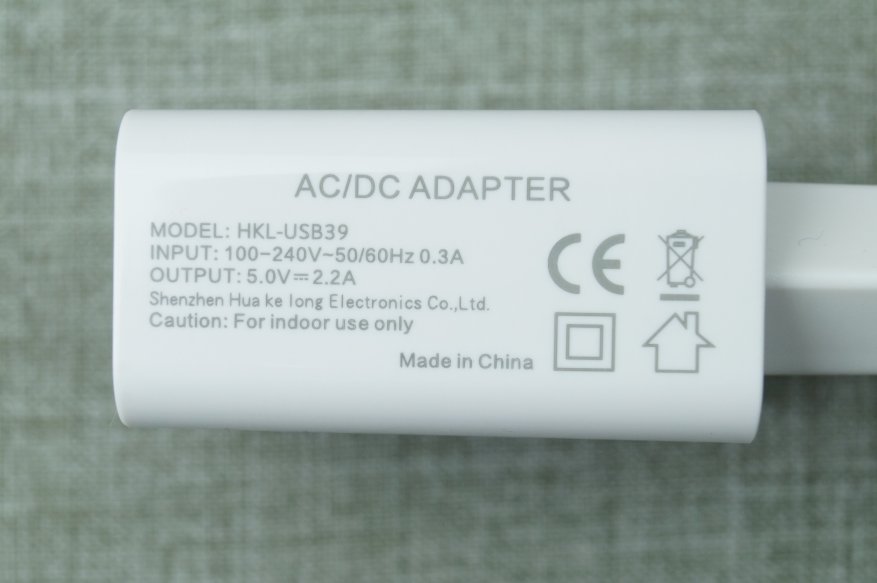

На боковой грани расписаны основные технические характеристики. Присутствует предупреждение, гласящее, что данное зарядное устройство можно использовать только в помещении. Это, скорее всего, связано с тем, что здесь отсутствует какая-либо защита от проникновения влаги и пыли.
Установлена европейская вилка, типа CEE 7/16, которая используется повсеместно в маломощных потребителях.
На переднем торце установлены два USB порта с ярко-зелеными вставками и цифровой индикатор. Светодиоды, которые расположены над индикатором, выполняют роль указателя: горит зеленый — показывает напряжение на выходе зарядки, синий — ток, потребляемый гаджетом. Кстати, есть один нюанс: при зарядке телефона, индикатор показывает напряжение только первые 20 секунд, остальное время отображается потребляемый ток. Для просмотра напряжения, необходимо «перезапустить» зарядку с помощью сброса напряжения на входе, проще говоря, переткнуть вилку. Какие-либо функциональные изменения по сравнению со «старой» трехпортовой отсутствуют.
Если отключить потребитель от зарядки, то цифровое табло гаснет по истечении 10 секунд. Для того, чтобы прибор зажегся вновь, необходимо подключить устройство, потребляющее ток более 200 мА. Данное ограничение не влияет на работу самой зарядки.
Разборка

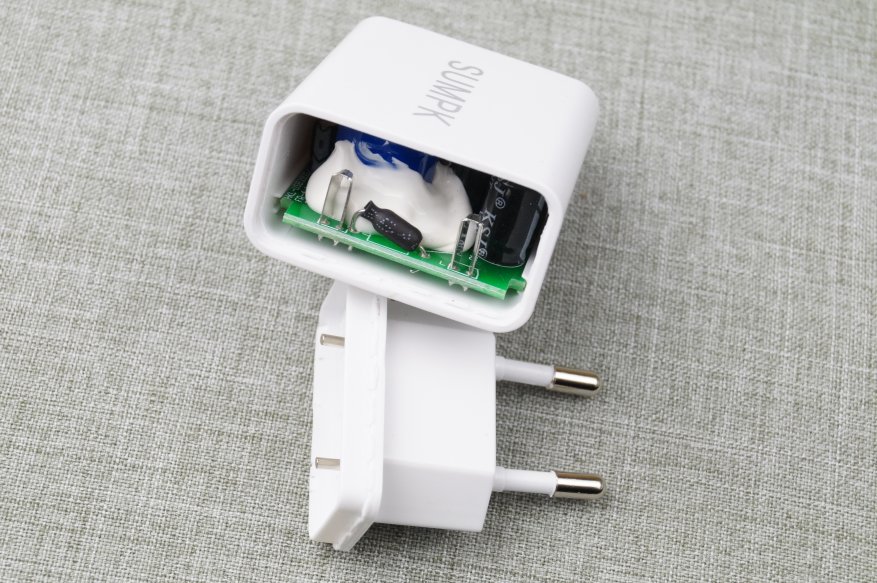

Прогреваем корпус техническим феном, а затем располовиниваем по шву.
Плата с одной стороны.

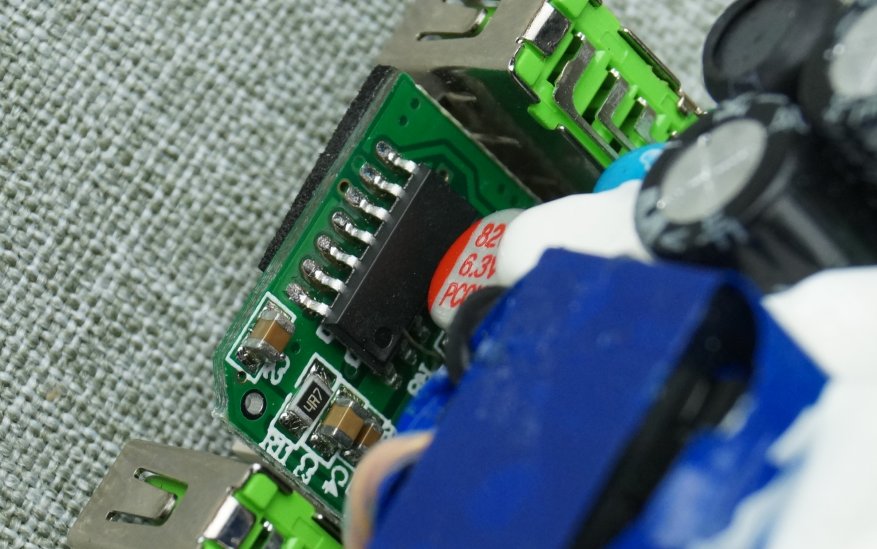

За цифровой индикатор отвечает неизвестный контроллер.
С другой стороны.

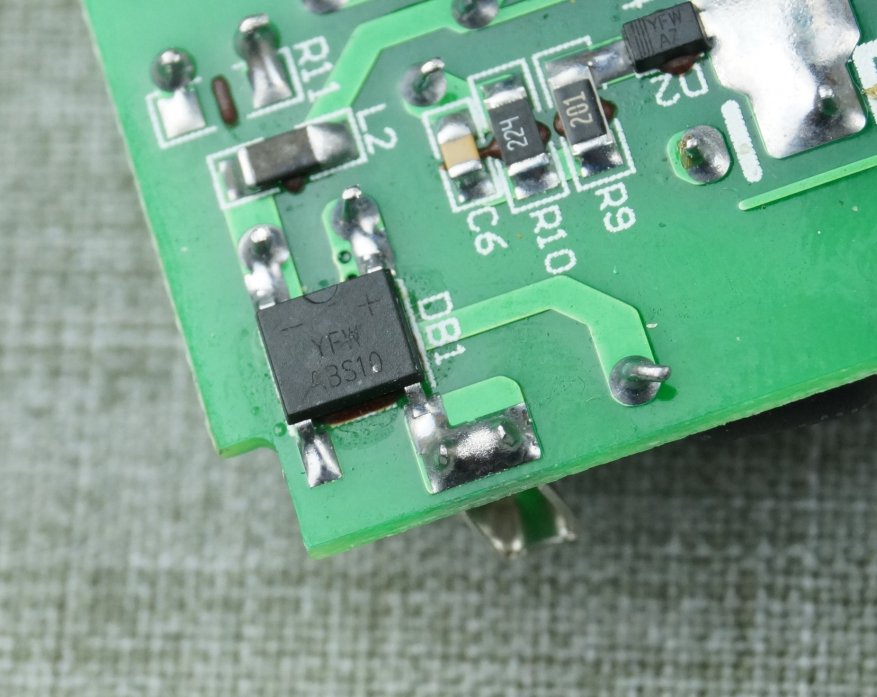

На входе установлен мостовой выпрямитель ABS 10.
Чип управления питанием FT8393ND1 в корпусе SOP-8. Установлен на первичной стороне трансформатора.

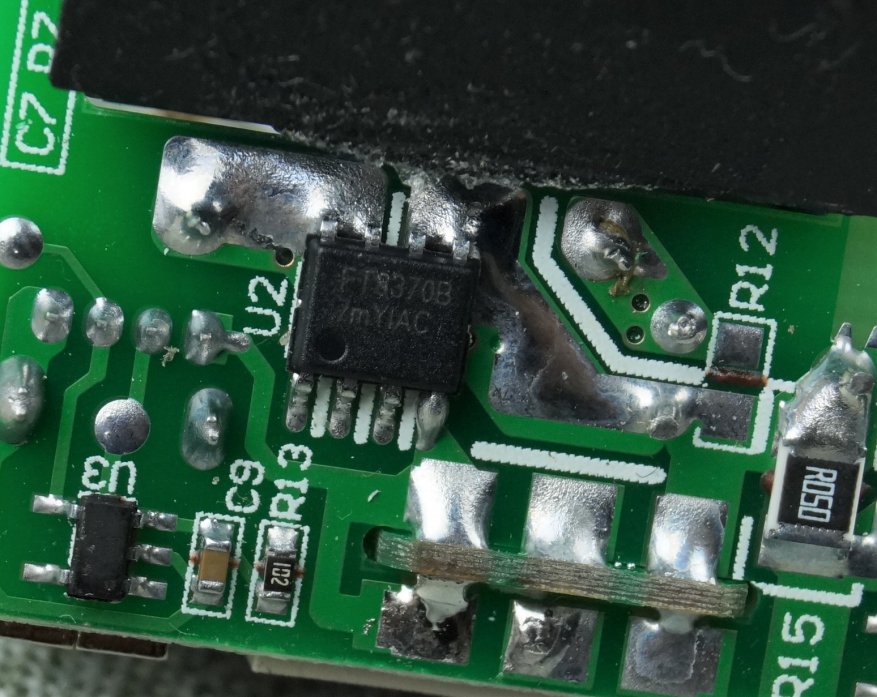

Чип FT8370B на вторичной стороне.
На каждом порту установлен чип быстрой зарядки UC2635. Он, управляя напряжением на линиях данных, подстраивается под мобильное устройство, обеспечивая ему максимальный зарядный ток. Заявлена поддержка Apple 2.1A / 2.4A, Samsung Galaxy Tab и BC1.2 & YD/T (замыкает контакты линий данных).
Тестирование
Сначала я всегда проверяю наличие напряжения на контактах линий данных. Ведь его отсутствие сулит нам проблемы с зарядкой таких устройств, как Apple, Samsung и т.д. В данном случае, когда не подключена нагрузка, то на контактах D+, D- присутствует напряжение 2,7 В. Это означает, что устройства компании Apple беспроблемно смогут заряжаться током до 2,4 А. С остальными гаджетами в моей семье, также проблем не возникло — все берут по максимуму.
Напряжение холостого хода (без подключенной нагрузки) — 5,24 В. И это хорошо, повышенное напряжение компенсирует потери в кабеле.

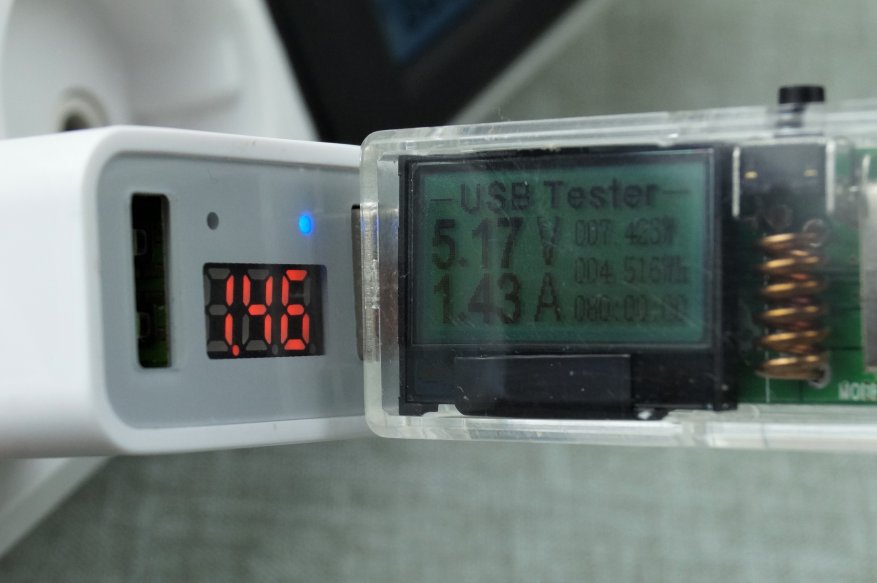

При сравнении показаний цифрового индикатора и USB тестера выяснилось, что имеются небольшие расхождения: Uт=5,17 В/Uи=5,24 В; Iт=1,43 А/Iи=1,46 А. (т — тестер, и — индикатор зарядки). Лично я, не вижу ничего сверхъестественного — логично, что USB тестер далек от идеального средства измерения, ровно как и сам индикатор в зарядке + присутствуют потери в самом разъеме.
Максимальная токоотдача

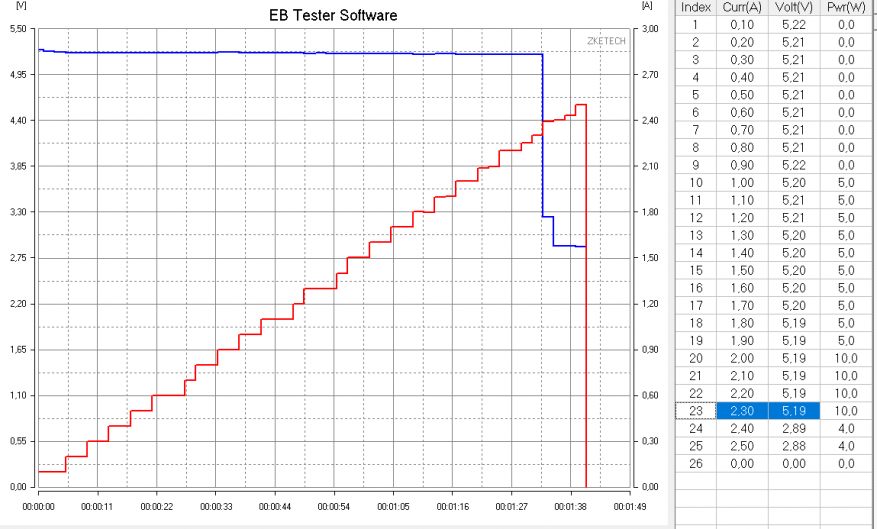

Затем пустил в дело тестер ZKE Ebd usb и определил максимальный ток отсечки. Зарядка отлично держалась при нагрузке вплоть до 2,3 А, но далее напряжение начало сильно проседать. Итоговая кратковременная мощность на выходе составила — 11.9 Вт.
Стабильная токоотдача
Для уверенности провел получасовой тест, нагрузкой в 2,2 А (при 2,3 А зарядка спустя пару минут уходила в защиту, снижая напряжение на выходе). Максимальная температура корпуса составила 47 градусов. Итоговая мощность 11,4 Вт.
Итог:
+ Компактный корпус
+ Качественная сборка
+ Наличие цифрового индикатора напряжения и тока
+ Низкий нагрев при работе
+ Заявленные электротехнические характеристики соответствуют реальным
± Цена
— Нет ручного переключения параметров на дисплее зарядки
Купить данную зарядку можно тут
Купить аналогичную зарядку, но с тремя портами и 3 А на выходе — здесь
Зарядное устройство в качестве блока питания
△
▽
Практика автолюбителя показывает, что при нормальных условиях эксплуатации и хорошем состоянии аккумулятора зарядное устройство не используется. Часто владельцы авто задаются вопросом использования автомобильного зарядного устройства не по прямому назначению, а для питания другой радиоаппаратуры, электроинструмента и т.д.Отличие блока питания от зарядного устройства
Функциональное назначение БП и ЗУ разное — блок питания предназначен для получения стабильного напряжения без пульсаций вне зависимости от тока нагрузки (в пределах, указанных в паспорте устройства). Зарядное устройство следит за двумя параметрами и ограничивает максимальный ток на заданном уровне, напряжение в этом случае вторичный параметр и его стабилизация не настолько критична и происходит на верхнем пороге напряжения (в конце заряда). Уровень шумов питания в блоке питания существенно ниже, чем в зарядном устройстве — при проектировании блока питания упор делается на фильтрацию и стабилизацию выпрямленного напряжения.Какие зарядные могут работать в качестве блока питания
Единого ответа не существует, ведь разные приборы предъявляют разные требования к качеству питания. Чтобы ответить на этот вопрос для конкретной пары зарядное устройство-прибор нужно понимать, какие требования предъявляются к питанию конкретной нагрузки. Как правило зарядное устройство, используемое в качестве блока питания применяется для питания световых приборов, вентиляторов, компрессоров. Такие нагрузки не критичны к качеству питания и могут быть подключены практически к любому ЗУ. Ток потребления нагрузки не должен превышать номинальный ток зарядного устройства, только в этом случае можно говорить напряжение будет стабилизировано на уровне окончания заряда(около 14.6В для 12В ЗУ, точнее можно узнать в паспорте на устройство). Чтобы включить несложную электронику можно использовать фильтр питания. Для питания сложной электроники лучше использовать специализированный блок питания. Существуют зарядные устройства, схемотехника которых не позволяет использовать их в других целях. В паспорте устройств, которые могут работать блоком питания явно написано об этом. Однако надо понимать, что сфера применения зарядных устройств в режиме БП сильно ограничена.Когда нельзя использовать ЗУ как блок питания
Зарядное устройство нельзя использовать в качестве блока питания, если есть даже малейшие подозрения, что:- Устройство не подходит для использования в режиме блока питания(нет пометки в инструкции, что может быть использованно в качестве БП)
- Требуемое напряжение для устройства не совпадает с выдаваемым зарядным устройством
- Ток потребления устройства превышает рабочий ток ЗУ
- Подключаемое устройство чувствительно к качеству питания
Краткий итог
Зарядные устройства можно использовать для питания простых приборов: света, электродвигателей, убедившись, что характеристики соответствуют. В остальных случаях есть риск повредить питаемый прибор. Если Вы не уверены, можно ли запитать вашу нагрузку от зарядного устройства, проконсультируйтесь с производителями прибора и зарядного устройства.Возврат к списку
Как пользоваться беспроводной зарядкой для телефона
Каково было наше счастье, если бы телефон не нужно было заряжать и подключать к нему кабель, а зарядка происходила по волнам беспроводной связи Wi-Fi. К сожалению, даже на сегодняшний день в период продвинутых технологий, ни один производитель не может предоставить подобный способ зарядки.
Тем не менее, в последнее время пользователи подхватили тренд пользоваться беспроводной зарядкой, так как это удобно и практично. Если ваш смартфон поддерживает возможность беспроводной зарядки, то почему бы и вам не попробовать? Тем более, что в сегодняшней статье мы подробно расскажем, как пользоваться беспроводной зарядкой, а также рассмотрим 5 лучших беспроводных зарядок для смартфона!
Как работает беспроводная зарядка для телефона?
Перед тем, как начать рассказывать о принципе работы беспроводной зарядки для телефона, читателю необходимо узнать что такое беспроводная зарядка, а уже затем углубляться в технологические тонкости и нюансы.
Беспроводная зарядка это небольшое устройство, которое имеет плоскую платформу. Конструкция устройства выполнена из пластмасса, но как показывают наблюдения, огромный интерес и спрос у пользователей вызывают беспроводные зарядки, выполненные на базе древесины. По словам производителей, деревянные беспроводные зарядки прививают пользователя к эко-стилю, что звучит вполне оправданно. На изображении ниже представлена схема элементов и принцип работы беспроводных зарядных устройств для телефона.
Беспроводная зарядка излучает электромагнитные поля, благодаря чему ваш смартфон будет заряжаться, при этом ничего подключать к смартфону не нужно. Достаточно просто положить смартфон на зарядную станцию, то есть на ее поверхность, и ваш смартфон начнет заряжаться.
На сегодняшний день практически каждый второй производитель смартфонов, как бюджет-класса, так и премиум-класса, выпускает мобильные устройства с поддержкой технологии беспроводной зарядки по стандарту Qi.
Еще раз отметим, устройства, которые поддерживают технологию по стандарту Qi, заряжаются при помощи индукции. Поэтому в таких устройствах изначально заложена некая катушка, на которую беспроводная зарядка оказывает воздействие, и вследствие чего сам смартфон заряжается. При этом, сам процесс передачи электромагнитных полей человек не может прочувствовать и увидеть глазами. Единственно, что вы сможете увидеть, это то, как ваш телефон будет пополняться процентами заряда.
Стоит ли покупать беспроводную зарядку?
Покупать беспроводную зарядку безусловно необходимо. Ведь новые технологии это в первую очередь удобство, комфорт и что называется «идти в ногу с современностью».
Опять же, если вы будете использовать беспроводную зарядку, то вам не нужно будет каждый месяц или год покупать новый кабель, которые в свою очередь не только теряются, но и изнашиваются. Ведь гораздо удобнее иметь специальную площадку, на которую можно положить смартфон для зарядки. Сегодня зарядные станции по стандарту Qi можно встретить в интернет-кафе, метро и станциях. Но в общественных местах такие беспроводные зарядки отличаются тем, что способны зарядить сразу несколько десятков смартфонов.
Особенно удобно использовать беспроводную зарядку офисным сотрудникам, которые ежедневно работают на горячей линии. Кроме того, с точки зрения выгоды, беспроводная зарядка позволяет сэкономить на периодических покупках USB-кабеля для зарядки.
Какие недостатки беспроводной зарядки?
Главный и пожалуй самый большой недостаток технологии Qi является меньшая энергоэффективность, то есть КПД зарядки насчитывает около 60% в то время, как зарядка от сети насчитывает КПД 95%. Из этого следует сделать вывод, что от беспроводной зарядки телефон будет заряжаться чуть дольше, нежели от сети.
Но все же, если вы находитесь дома и быстрая зарядка смартфона вам не в спешку, то вы можете воспользоваться беспроводной зарядкой, а если нужно быстро подзарядить, то воспользуйтесь стандартной зарядкой от сети.
Следующий недостаток беспроводных зарядок заключается в том, что такие зарядки стоят гораздо дороже, порой в два, а то и в три раза. Понятное дело, ведь технология исполнения беспроводных зарядок совсем иная, а соответственно затраты на ее производство выше.
Как пользоваться беспроводной зарядкой?
Если вы приобрели беспроводную зарядку или получили в качестве подарка, то при первой попытке зарядить телефон, возможно столкнетесь с трудности. Таким образом, предлагаем вам прочитать нашу инструкцию — как пользоваться беспроводной зарядкой для телефона.
- Подключите беспроводную зарядку к сети. Вы также можете подключить беспроводную зарядку к компьютеру по USB-кабелю. В результате чего устройство должно заработать, при этом обратите внимание, чтобы горел индикатор заряда.
- После этого установите мобильный телефон на платформу беспроводной зарядки, если телефон не отреагировал, то есть не стал заряжаться, то скорее всего на вашем телефоне необходимо активировать функцию беспроводной зарядки.
Какие устройства поддерживают беспроводную зарядку стандарта Qi?
Практически каждый смартфон поддерживает технологию беспроводной зарядки. Однако если мы заговорим о смартфоне от Apple iPhone, то для них необходим дополнительный аксессуар, чтобы телефон заряжался от беспроводной зарядки.
Остальные смартфоны, которые поставляются от фирмы-производителя, такие как Asus, Meizu, Xiaomi, HTC, LG, Samsung, Nokia и прочие могут заряжаться от беспроводной зарядки без наличия каких-либо дополнительных аксессуаров.
Тем не менее, давайте перечислим все модели устройств, поддерживающих беспроводную зарядку:
- Apple: iPhone 8, iPhone 8 Plus, iPhone X.
- Nokia: Lumia 720, Lumia 735, Lumia 810, Lumia 820, Lumia 822, Lumia 830, Lumia 920, Lumia 925, Lumia 928, Lumia 930, Lumia 950XL, Lumia 950 Dual-SIM, Lumia 1020, Lumia 1520, Lumia Icon.
- Samsung: Galaxy S6, Galaxy S6 Duos, Galaxy S6 Edge, Galaxy S6 Edge+, Galaxy S7, Galaxy S7 Edge, Galaxy S8, Galaxy S8+, Galaxy Note 5, Galaxy Note 7, Galaxy Note 8.
- Motorola: Droid Bionic, Droid 3, Droid 4, Droid Maxx, Droid Mini, Droid X, Droid Turbo, Moto Maxx.
- LG: Revolution, Spectrum, Spectrum 2, Optimus 2, Lucid 1, Lucid 2, G2, G3, G3 Prime, G3 Cat 6, G4, G5, G6, G6+, Optimus, Optimus Pro, Optimus G Pro, Optimus G Pro 2, Optimus IT, L-05E, V30.
- Google: Nexus 4, Nexus 5, Nexus 6, Nexus 7.
- HTC: Thunderbolt, Droid Incredible 2, Droid Incredible 4G LTE, Rezound, Rezound 8X, Droid DNA, 8X.
- Sony: XperiaN3, Xperia Z3, Xperia Z3V, Xperia Z4V.
- YotaPhone: Yota Phone 2.
- Vertu: Signature Touch.
- Kyocera: Hydro Elite, Urbano L01, Urbano L03, Kyocera Torque, Kyocera Torque GO2.
- Blackberry: Z30, Classic.
- Asus: Padfone S.
- Cat: Catphone S50.
Как правильно выбрать и купить беспроводную зарядку?
Если в вышеприведенном списке присутствует модель вашего устройства, то вы можете приступить к выбору беспроводной зарядки. Ниже мы рассмотрим наиболее популярные и актуальные модели 2018 года.
Беспроводное зарядное устройство Harper QCH-2070
Компактная беспроводная зарядка с помощью которой вы можете зарядить смартфон с технологией стандарта Qi. Хотелось бы заметить, что устройство Harper QCH-2070 совместимо с множеством популярных моделей смартфонов.
В связи с тем, что беспроводное зарядное устройство Harper QCH-2070 не является полноценно универсальным, ниже приведены технические характеристики, которые описывают все параметры и совместимые модели смартфонов.
| Технические характеристики | Harper QCH-2070 |
| Вес: | 50 г |
| Размеры: | 69 x 9 мм |
| Стандарт: | Qi |
| Питание: | от USB или DС 5V |
| Рабочее напряжение: | 5.0 В |
| Выходной ток: | до 700 мА |
| Зарядное расстояние: | от 0 до 5 мм |
| Совместимость: |
|
Купить беспроводное зарядное устройство Harper QCH-2070 в М.Видео
Беспроводное зарядное устройство Deppa Qi Fast Charger
Корпус беспроводной зарядки Deppa Qi Fast Charger выполнен с использованием материалов, которые не позволяют встроенной плате нагреваться. В связи с этим, устройство не снабжено вентилятором для охлаждения, и за счет этого толщина корпуса составляет всего лишь 8 мм, что сравнимо с толщиной сенсорного телефона.
Важно подчеркнуть все спецификации, которыми обладает данное зарядное устройство. Ниже мы перечислим также все совместимые модели.
| Технические характеристики | Deppa Qi Fast Charger |
| Вес: | 61 г |
| Размеры: | 86 x 86 x 8 мм |
| Стандарт: | Qi |
| Питание: | от USB или DС 5V |
| Рабочее напряжение: | 5.0/9.0 В |
| Выходной ток: | до 1000 мА |
| Зарядное расстояние: | от 0 до 10 мм |
| Совместимость: |
|
Купить беспроводное зарядное устройство Deppa Qi Fast Charger в М.Видео
Беспроводное зарядное устройство Rombica Neo Q5
Стильный корпус, выполненный в дизайне лакированной светлой древесины, как заявляют производители. Благодаря этому, устройство выглядит привлекательно и как говорится по-домашнему. Таким образом, если собираетесь пользоваться беспроводной зарядкой дома, то сделайте выбор в пользу этой модели.
Более того, Rombica Neo Q5 предоставляет возможность зарядки телефона через USB-порт, так что в случае необходимости быстро подзарядить смартфон, вы сможете воспользоваться этим способом.
| Технические характеристики | Rombica Neo Q5 |
| Вес: | 47 г |
| Размеры: | 91 x 91 x 9 мм |
| Стандарт: | Qi |
| Питание: | от USB или DС 5V |
| Рабочее напряжение: | 5.0В |
| Выходной ток: | до 1000 мА |
| Зарядное расстояние: | от 0 до 6 мм |
| Совместимость: |
|
Купить беспроводное зарядное устройство Rombica Neo Q5 в М.Видео
Беспроводное зарядное устройство Rombica Neo Q1
В отличие от Neo Q5, модель Q1 выглядит более строго, и скорее приобретает офисный вариант. Если же говорить по цене и возможностях, то разница между Q1 и Q5 не совсем прорывная.
Rombica Neo Q1 также предоставляет возможность зарядки телефона через USB-порт. Но, давайте рассмотрим технические спецификации устройства.
| Технические характеристики | Rombica Neo Q1 |
| Вес: | 30 г |
| Размеры: | 70 x 70 x 10 мм |
| Стандарт: | Qi |
| Питание: | от USB или DС 5V |
| Рабочее напряжение: | 5.0В |
| Выходной ток: | до 700 мА |
| Зарядное расстояние: | от 0 до 5 мм |
| Совместимость: |
|
Купить беспроводное зарядное устройство Rombica Neo Q1 в М.Видео
Беспроводное зарядное устройство Belkin BOOST UP F7U027vfWHT
Более серьезная модель беспроводного зарядного устройства, работающая на напряжении 7.5 В. Корпус выполнен из пластмасса, что опять же не является долговечным, особенно при постоянных падениях и ударах. К тому же, цена на эту модель значительно выше, чем на все вышеперечисленные модели.
Конечно, устройство берет универсальным дизайном корпуса, который отлично сочетается как в офисном помещении, так и в домашних условиях. Тем не менее, если вы собираетесь заряжать устройство исключительно дома, то вам лучше присмотреть модели, которые мы рассматривали выше. Если же вас все-таки заинтересовала данная модель, то обратите внимание на технические характеристики и совместимые модели телефонов.
| Технические характеристики | Belkin BOOST UP F7U027vfWHT |
| Вес: | 200 г |
| Размеры: | 12 x 12 x 3 мм |
| Стандарт: | Qi |
| Питание: | от USB или DС 5V |
| Рабочее напряжение: | 7.5В |
| Выходной ток: | до 1000 мА |
| Зарядное расстояние: | от 0 до 8 мм |
| Совместимость: |
|
Купить беспроводное зарядное устройство Belkin BOOST UP F7U027vfWHT в М.Видео
Ну что же, сегодня мы рассмотрели все аспекты, а также ответили все вопросы, касаемо принципа работы беспроводной зарядки. Помимо этого, привели ТОП-5 беспроводных зарядок 2018 года со списком совместимых моделей телефонов.
