Почему в последовательной цепи резонансный ток максимален – Почему при резонансе токов ток в конденсаторе или катушке может быть больше тока в неразвлетвлённой части цепи?

Резонанс напряжений — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 ноября 2016; проверки требуют 15 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 ноября 2016; проверки требуют 15 правок.

Резонанс напряжений — резонанс, происходящий в последовательном колебательном контуре при его подключении к источнику напряжения, частота которого совпадает с собственной частотой контура.

Резонанс напряжений, основанный на трансформаторе.

Явление резонанса напряжений возникает на частоте ω0{\displaystyle \omega _{0}}, при которой индуктивное сопротивление катушки XL=ω0L{\displaystyle X_{L}=\omega _{0}L} и ёмкостное сопротивление конденсатора XC=1ω0C{\displaystyle X_{C}={\frac {1}{\omega _{0}C}}} равны между собой. При этом Электрический импеданс (полное сопротивление) цепи

z^(jω0)=R+1jω0C+jω0L{\displaystyle {\hat {z}}(j\omega _{0})\;=R+{\frac {1}{j\omega _{0}C}}+j\omega _{0}L}

уменьшается, становится чисто активным и равным R{\displaystyle R} (сумма активного сопротивления катушки и соединительных проводов). В результате, согласно закону Ома: I=UR{\displaystyle I={\frac {U}{R}}}, ток в цепи достигает своего максимального значения.

Следовательно, напряжения как на катушке UL=IXL{\displaystyle U_{L}=IX_{L}}, так и на конденсаторе UC=IXC{\displaystyle U_{C}=IX_{C}} окажутся равными и будут максимально большой величины[1]. При малом активном сопротивлении цепи R{\displaystyle R} эти напряжения могут во много раз превысить общее напряжение U{\displaystyle U} на зажимах цепи, которое создаёт генератор. Это явление и называется в электротехнике резонансом напряжений.

Колебательный контур, работающий в режиме резонанса напряжений, сам по себе не является усилителем мощности. Повышенные напряжения на его элементах возникают за счёт увеличения тока в цепи и следовательно потребляемой мощности от источника переменного напряжения.

Явление резонанса напряжений необходимо учитывать при разработке аппаратуры. Повышенное напряжение может повредить не рассчитанные на него элементы.

Если нужно повысить напряжение до безопасного уровня путем резонанса, то следует использовать комбинированный или параллельно-последовательный резонанс (описание в статье Резонанс токов).

При совпадении частоты генератора и собственных колебаний контура на катушке появляется напряжение, более высокое, чем на клеммах генератора. Это можно использовать для питания высокоомной нагрузки повышенным напряжением, или в полосовых фильтрах.

Если напряжение источника питания слишком маленькое, то можно его повысить если устроить последовательный резонанс на основе трансформатора. Если при этом полученное напряжение окажется больше расчетного для трансформатора, то первичная и вторичная обмотки соединяются последовательно чтобы трансформатор не вышел из строя.

  • Власов В. Ф. Курс радиотехники. М.: Госэнергоиздат, 1962. С. 52.
  • Изюмов Н. М., Линде Д. П.
     Основы радиотехники. М.: Госэнергоиздат, 1959. С. 512.
  1. ↑ Однако, точное решение задачи о максимуме напряжения на катушке и конденсаторе с учётом величины добротности Q{\displaystyle Q}, даёт несколько другой результат. Часто́ты ωC{\displaystyle \omega _{C}} и ωL{\displaystyle \omega _{L}}, на которых напряжение на катушке и конденсаторе достигает максимума, не равны между собой, и не совпадают с частотой резонанса ω0{\displaystyle \omega _{0}}: ωC=ω02Q2−12Q2{\displaystyle \omega _{C}=\omega _{0}{\sqrt {\frac {2Q^{2}-1}{2Q^{2}}}}} ωL=ω0{\displaystyle \omega _{L}=\omega _{0}}2Q22Q2−1{\displaystyle {\sqrt {\frac {2Q^{2}}{2Q^{2}-1}}}}

    Видно, что с увеличением добротности контура, часто́ты ωC{\displaystyle \omega _{C}} и ωL{\displaystyle \omega _{L}} сближаются с резонансной частотой ω0{\displaystyle \omega _{0}}.

    Источник: Бакалов В. П., Дмитриков В. Ф., Крук Б. И. Основы теории цепей: Учебник для вузов; Под ред. В.П. Бакалова. – 3-е изд., перераб. и доп. – М.: Горячая линия – Телеком, 2007. – с.: ил. (недоступная ссылка) ISBN 5-256-01472-2, с.118




2.6. Резонансные режимы в цепи. Резонанс напряжения, резонанс токов. Частотные характеристики резонансных цепей

Реактивные сопротивления и проводимости отдельных участков цепи могут быть положительными (индуктивные элементы) и отрицательными (емкостные элементы). Поэтому возможны такие сочетания этих элементов, когда входное реактивное сопротивление или входная реактивная проводимость всей цепи равны нулю. При этом ток и напряжение на входе цепи совпадают по фазе и эквивалентное сопротивление всей цепи является активным. Такие режимы цепи называются резонансными.

Резонанс напряжений. На рис.2.7 приведена цепь, включающая последовательно соединенные активное сопротивление, индуктивность и емкость. При построении векторных диаграмм этой цепи рассмотрен режим, когда индуктивное и емкостное сопротивления одинаковы по величине (рис.2.10). Напряжения на индуктивности и емкости полностью компенсируют друг друга. Ток в цепи совпадает по фазе с входным напряжением. В электрической цепи наступает режим резонанса напряжения.

Ток в резонансном режиме достигает максимума, так как полное сопротивление z цепи имеет минимальное значение:

.

 Условие возникновения резонанса: .

Частоту называют резонансной частотой:

. (2.46)

   Из (2.46) следует, что режима резонанса можно добиться следующими способами:

  1. изменением частоты;

  2. изменением индуктивности;

  3. изменением емкости.

    В резонансном режиме входное напряжение равно падению напряжения в активном сопротивлении. На индуктивности и емкости схемы могут возникнуть напряжения, значительно превышающие напряжение на входе цепи, если реактивные сопротивления значительно превышают активное сопротивление. Напряжение на индуктивности при резонансе равно напряжению на емкости:

.

Отношение Q называют добротностью контура.

Добротность показывает, во сколько раз напряжения на реактивных элементах превышают входное напряжение в резонансном режиме. В радиотехнических цепях добротность составляет несколько сотен. Резонансные свойства характеризуют также величиной обратной добротности

, называемой затуханием контура.

Волновое сопротивление контура или характеристическое сопротивление определяет отношение напряжения на реактивных элементах в резонансном режиме к величине тока:

.

При резонансе напряжений малые количества энергии, поступающие от источника и компенсирующие потери энергии в активном сопротивлении, достаточны для поддержания незатухающих колебаний относительно больших количеств энергии магнитного и электрического полей. Покажем, что при резонансе в любой момент времени суммарная энергия магнитного и электрического полей остается постоянной:

. (2.47)

Пусть ток в резонансном контуре , тогда напряжение на емкости отстает по фазе от тока на 900.

Суммарная энергия магнитного и электрического полей (2.47) равна:

.

При резонансе

, .

Следовательно, const.

Если в схеме (рис.2.10) величина ЭДС и параметры R, L, C неизменны, но меняется частота , то изменяется реактивное сопротивлениеX и, следовательно, полное сопротивление угол . Зависимости параметров двухполюсника (действительной и мнимой части входного сопротивления или входной проводимости) от частоты называют частотными характеристиками.

Реактивное сопротивление

при трех характерных значениях частоты принимает предельные значения, равные нулю, либо бесконечности (рис.2.21).

При , при, приимеет место резонанс напряжений иX=0. Аргумент функции, при котором она принимает бесконечное значение, называется полюсом функции, а аргумент, при котором она принимает нулевое значение, называется нулевым значением. Отметим, что в момент резонанса происходит изменение характера реактивного сопротивления: при реактивное сопротивление имеет емкостной характер, а при

— индуктивный характер.

Рис. 2.21

Величина действующего тока в цепи и напряжения на индуктивности и емкости также зависят от изменения частоты:

Зависимости действующих значений тока и напряжений на элементах цепи при изменении частоты называют резонансными кривыми. Резонансные характеристики ,

,приведены на рис.2.23.

Напряжение на емкости пристремится кU, а при стремится к нулевому значению, напряжение на индуктивностиприравно нулю, пристремится кU. При резонансной частоте

и взаимно компенсируются, ток цепи максимален, напряжение источника приложено к активному сопротивлению.

Рис. 2.22

Из рис. 2.22 видно, что максимум напряжения на индуктивности и максимум напряжения на емкостиимеют место при частотах не равных резонансной частоте. Максимум

имеет место при частоте меньшей, а максимумпри частоте большей.

В электроэнергетических устройствах влияние резонанса, как правило, нежелательное, так как при резонансе напряжения на индуктивных и емкостных элементах могут значительно превышать номинальные значения. Такие явления могут возникать при подключении к зажимам синхронного генератора или трансформатора длинной линии передачи или кабеля, не замкнутых на приемник нагрузки. Генератор и трансформатор имеют индуктивное сопротивление, а линия или кабель обладают емкостью и индуктивностью. При отсутствии нагрузки на конце линии затухание такой цепи очень мало и возникают перенапряжения, если частота близка к резонансной.

Явление резонанса напряжений широко используется в радиопередающих и радиоприемных устройствах.

Резонанс токов. На рис.2.11 приведена цепь, включающая параллельно соединенные активное сопротивление, идеальная индуктивность и емкость. При построении векторных диаграмм этой цепи рассмотрен режим, когда реактивная проводимость цепи (рис.2.14). При этом индуктивный и емкостный токи, направленные в противоположные стороны, полностью компенсируют друг друга. Ток в неразветвленной части схемы совпадает по фазе с напряжением. В электрической цепи наступает режим резонанса токов.

Из условия возникновения резонанса тока получим формулу для резонансной частоты тока:

.

Полученное выражение для резонансной частоты совпадает с (2.46). Резонанса токов можно добиться изменением частоты, изменением индуктивности либо емкости.

В режиме резонанса тока полная (входная) проводимость цепи — минимальна, а полное сопротивление— максимально. Ток в неразветвленной части схемыв резонансном режиме имеет минимальное значение, в отличие от резонанса напряжений, когда ток имеет максимальное значение. В идеализированном случае приR = 0,

и      .

Ток в неразветвленной части цепи I = 0. Такая схема называется фильтр — пробкой.

При резонансе токов возможны режимы, когда токи через индуктивность и емкость значительно превосходят ток в неразветвленной части схемы. Превышение токов в реактивных элементах над током в неразветвленной части схемы имеет место при условии

.

Величина имеет размер проводимости и называется волновой проводимостью контура.

Добротность контура Q при резонансе токов определяет кратность превышения тока в индуктивности и емкостинад током в неразветвленной части схемы:

.

Величина обратная добротности является затуханием контура.

Энергетические процессы при резонансе токов аналогичны энергетическим процессам при резонансе напряжений. Малые количества энергии, поступающие от источника и компенсирующие потери энергии в активном сопротивлении, достаточны для поддержания незатухающих колебаний относительно больших количеств энергии магнитного и электрического полей. Суммарная энергия магнитного и электрического полей при резонансе токов также в любой момент времени остается постоянной.

Частотные характеристики проводимостей ветвей с индуктивностью , с емкостьюи входной проводимостиприведены на рис. 2.23.

Рис. 2.23

При , при, приимеет место резонанс токов иb=0. В момент резонанса происходит изменение характера входной проводимости: при входная проводимость имеет индуктивный характер, а при— емкостной характер.

Резонансные характеристики ,,при неизменном входном токе (I = const) и неизменных величинах активного сопротивления, индуктивности и емкости (R = const, L=const, C = const) определяются выражениями

, ,

и приведены на рис. 2.24.

При сопротивление индуктивности равно нулю и весь ток протекает через катушку,. Присопротивление конденсатора стремится к нулю и ток проходит только через конденсатор,. При частоте резонанса, токи в индуктивности и конденсаторе взаимно компенсируются, входной ток равен току через активное сопротивление. Максимумы токов через индуктивность и емкость не совпадают с максимумом напряжения при резонансной частоте. Максимумимеет место при частоте меньшей, а максимумпри частоте большей.

Рис. 2.24

В энергетике процесс уменьшения угла сдвига фаз между напряжением на приемнике и током, потребляемым из сети, называют компенсацией угла сдвига фаз. Входное сопротивление большинства промышленных предприятий имеет индуктивный характер вследствие массового использования асинхронных двигателей. Для уменьшения величины потребляемого тока за счет компенсации его реактивной составляющей и соответственно потерь электроэнергии в сети, параллельно приемнику энергии включают батареи конденсаторов. Экономически выгодно подключать конденсаторы на возможно более высокое напряжение, так как ток через конденсаторы пропорционален напряжению. Компенсация угла сдвига фаз обычно выполняется до значения коэффициента мощностиcos = 0,90,95.

Резонанс напряжений

Явление совпадения по фазе напряжения и тока в R,L,C-цепи называется электрическим резонансом.

В цепях переменного тока с последовательным соединением R,L,C- элементов при равенствевозникает резонанс напряжений.

При

т.е. резонанс напряжений наступает при равенстве реактивных сопротивлений.

Условием резонанса напряжений является равенство

(6-43)

или

(6-44)

Поэтому в цепи переменного тока резонанс напряжений может наступить:

  1. если при постоянных LиCчастота сигнала, подаваемого в цепь, изменяясь, становится равной ν ==; ()

  2. если при постоянной частоте входного сигнала и постоянной индуктивности емкость конденсатора меняется и становится равной: С = ;

  3. если при постоянной частоте входного сигнала и постоянной емкости меняется индуктивность и становится равной: L=;

  4. если при постоянной частоте входного сигнала изменение обеих величин LиCприводит к равенству:.

Таким образом, чтобы в цепи наступил резонанс напряжений, необходимо обеспечить определенное соотношение между величинами ν, L,C, т.е. резонанса в цепи можно добиться путем регулирования (подбора) параметров индуктивного и емкостного элементов, а также с помощью изменения частоты питающего тока. При резонансе частота тока (напряжения) равна частоте собственных колебаний цепи (контура).

Рис. 77 Графики и векторная диаграмма для резонанса напряжений.

При резонансе напряжений выражение

U==(6-45)

так как .

Полное сопротивление цепи

Z==R, (6-46)

так как =.

Полная мощность цепи

S==P, (6-47)

так как .

Фазовый сдвиг между током и напряжением

(6-48)

так как =следовательно.

Коэффициент мощности

= 1, (6-49)

так как Z=R

Таким образом, электрическая цепь переменного тока в режиме резонанса представляет собой чисто активную нагрузку.

Зависимость параметров цепи от частоты. Практический интерес представляют соотношения между параметрами цепи и их зависимость от частоты тока. На рис.78 а показаны

а б

Рис.78

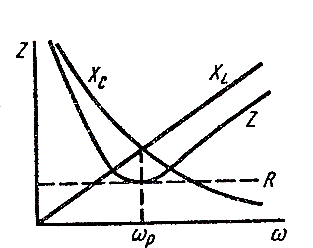

кривые R=R(v). Т.к. активное сопротивление практически от частоты не зависит то графикR=R(v) представляет прямую параллельную оси абсцисс. Индуктивное сопротивлениепрямо пропорционально, а емкостное сопротивлениеобратно пропорционально частоте тока.

До резонанса , при резонансе, после резонанса. При резонансе полное реактивное сопротивление

=

Полное сопротивление цепи Z, также зависит от частоты. До и после резонанса оно растет за счет увеличенияили. При резонансеZ=R.

По закону Ома ток в последовательной R,L,C– цепи

. (6-50)

При резонансе (XL=XC) и ток равен максимальному значению, в то время как до (XL<XC) и после (XL>XC) резонанса он уменьшается. Приv=0,XC= ∞,I= 0. Аналогично приv=∞,XL=∞,I= 0. На рис. б показаны графикиI(v).

Кривая зависимости тока от частоты называется резонансной кривой. По характеру изменения тока в R,L,C– цепи легко установить состояние резонанса в ней – максимальное значение тока в цепи указывает на момент резонанса.

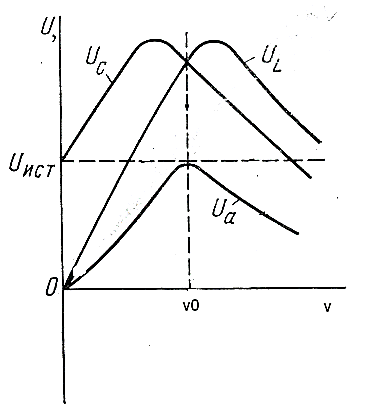

Рис. 79 Рис.80

Напряжение на резистивном элементе изменяется пропорционально току: При резонансе, когда ток максимален, напряжениеUaтакже максимально и равно напряжению источника питанияUист (рис. ). Приω= 0; ∞ токI= 0;Ua= 0. На рис.79а изображена зависимость

Напряжение на индуктивном элементе пропорционально токуIи частоте..

При увеличении частоты напряжение на индуктивном элементе растет и при частоте, близкой к резонансной, достигает максимального значения; по мере дальнейшего увеличения частоты ток, а следовательно, и индуктивное напряжение уменьшаются. При поэтому индуктивное напряжение равно напряжению источника питания. Криваяизображена на рис. 79а .

Напряжение на емкостном элементеследовательно, оно пропорционально токуIи обратно пропорционально частоте. ПриПоэтому емкостное напряжение компенсирует приложенное напряжение к цепи, т.е.При увеличении частоты напряжениерастет и при частоте, близкой к резонансной, достигает максимального значения; по мере дальнейшего увеличения частоты ток и емкостное напряжение уменьшаются. ПриКриваяизображена на рис. .

Сдвиг фаз определяется из выражения

При т.е., что соответствует.

При что соответствует

При т.е.График зависимостиизображен на рис. 80 .

в цепи переменного тока и напряжения

Многие люди, изучая электронику и все, что с ней связано, сталкиваются с таким понятием как резонанс токов. Что оно собой представляет, при каких условиях возникает резонанс токов, как используется и как его правильно подсчитать? Об этом далее.

Что это такое

Резонанс токов — разновидность состояния электрической цепи, когда общий вид токовых показателей совпадает по фазам уровню напряжения, а мощность реактивного вида равна нулю или же она представлена в активном виде.

. Резонанс токов

Этот вариант развития событий характерен для переменного тока и имеет не только положительные свойства, но и некоторые нежелательные последствия. Так, благодаря резонансу работает радиотехника, автоматика и проволочная телефония, но в то же время возникают перенапряжения и сбои в работе электрической системы.

Определение из учебного пособия

При каких условиях возникает

Условием того, чтобы возникло это явление, является равные показатели проводниковой частоты, где BL=BC. То есть емкостная с индуктивной проводимостью должна быть равна. Только тогда подобное явление резонанса токов наблюдается в электрической цепи. Он при этом может быть как положительным, так и отрицательным. В любом радиоприемнике есть колебательный контур, который из-за индуктивного или емкостного изменения, настраивается на нужный сигнал радиоволны. В другом случае, это ведет к тому, что появляются скачки напряжения или ток в цепи и появляется аварийная ситуация.

В условиях лаборатории, он возникает во время, когда изменяется емкость и не изменяется индуктивность катушки L. В таком случае формула выглядит как Bc=C

При каких условиях возникает

Как используется

Резонансные токи используются сегодня в некоторых фильтрующих системах, радиотехнике, электричестве, радиостанциях, асинхронных двигателях, высокоточных электрических сварных установках, колебательных генераторных электрических контурах и высокочастотных приборах. Нередко, когда они применяются, чтобы снизить генераторную нагрузку.

Обратите внимание! Простейшая цепь, где наблюдаются они, это параллельного вида колебательный контур. Такие контуры используются в современном промышленном индукционном котловом оборудовании и улучшают показатели КПД.

Сфера применения

Принцип действия

Токовый резонанс можно заметить во внутренней поверхности электрической цепи, которая имеет параллельное катушечное, резисторное и конденсаторное подсоединение. Главный принцип того, как работает стандартный аппарат, не сложен в понимании.

Когда включается электрическое питание, внутри конденсаторной установки накапливается заряд до номинального напряжения. В этом время отключается питающий источник и замыкается цепь в контур. Этот момент сопровождается переносом разряда на часть катушки. Далее показатели тока, которые проходят по катушке, генерируют магнитное поле. Создается электродвижущая самостоятельная индукционная сила по направлению встречному току. При полном конденсаторном разряде максимально увеличиваются токовые показатели. Объем энергии становится магнитным индукционным полем. В результате данный цикл повторяется, и катушечное поле преобразовывается в конденсаторный заряд.

Принцип работы

Как правильно рассчитать

Токовый резонанс очень важно правильно рассчитать, если есть параллельное соединение, предотвращающая появление помех около системы. Для правильного расчета необходимо понять, какие показатели мощности в электросети. Средняя стандартная мощность, рассеивающаяся при резонансном контуре, выражается при помощи среднеквадратичных токовых показателей и напряжения. При резонансе мощностный коэффициент равен единице и формула имеет вид, как на картинке.

Формула расчета

Чтобы правильно определить нулевой импеданс, понадобиться воспользоваться стандартной формулой, которая дана ниже.

Формула резонансных кривых

Что касается аппроксимирования резонанса колебательных частот, это можно выяснить по следующей формуле.

Расчет колебательного контура

Обратите внимание! Для получения максимально точных данных по приведенным формулам, округлять данные не нужно. Благодаря этому получится грамотный расчет, который приведет к достойной экономии переменного тока, если речь идет о подсчете в целях снижения счетов.

В целом, резонанс токов — это то, что происходит в части параллельного колебательного контура, в случае его подключения к источнику напряжения, частота какого может совпадать с контурной. Возникает при условиях, когда цепь, имеющая параллельное соединение резисторной катушки и конденсатора, равна проводимости BL=BC. Правильно сделать весь необходимый подсчет можно по специальной формуле или, прибегая к использованию специальных измерительных инструментов в виде мультиметра.

Резонанс напряжений и резонанс токов

В физике резонансом называется явление, при котором в колебательном контуре частота свободных колебаний совпадает с частотой вынужденных колебаний. В электричестве аналогом колебательного контура служит цепь, состоящая из сопротивления, ёмкости и индуктивности. В зависимости от того как они соединены различают резонанс напряжений и резонанс токов.

Резонанс напряжений

Резонанс напряжений возникает в последовательной RLC-цепи.

Резонанс напряжений

Условием возникновения резонанса является равенство частоты источника питания резонансной частоте w=wр, а следовательно и индуктивного и емкостного сопротивлений xL=xC. Так как они противоположны по знаку, то в результате реактивное сопротивление будет равно нулю. Напряжения на катушке UL и на конденсаторе UC будет противоположны по фазе и компенсировать друг друга. Полное сопротивление цепи при этом будет равно активному сопротивлению R, что в свою очередь вызывает увеличение тока в цепи, а следовательно и напряжение на элементах.

При резонансе напряжения UC и UL могут быть намного больше, чем напряжение источника, что опасно для цепи.

 Резонанс напряжений

С увеличением частоты сопротивление катушки увеличивается, а конденсатора уменьшается. В момент времени, когда частота источника будет равна резонансной, они будут равны, а полное сопротивление цепи Z будет наименьшим. Следовательно, ток в цепи будет максимальным.

 Резонанс напряжений

Из условия равенства индуктивного и емкостного сопротивлений найдем резонансную частоту

Резонанс напряжений

Исходя из записанного уравнения, можно сделать вывод, что резонанса в колебательном контуре можно добиться изменением частоты тока источника (частота вынужденных колебаний) или изменением параметров катушки L и конденсатора C.

Следует знать, что в последовательной RLC-цепи, обмен энергией между катушкой и конденсатором осуществляется через источник питания.

Резонанс токов

Резонанс токов возникает в цепи с параллельно соединёнными катушкой резистором и конденсатором.

Резонанс токов

Условием возникновения резонанса токов является равенство частоты источника резонансной частоте w=wр, следовательно проводимости BL=BC. То есть при резонансе токов, ёмкостная и индуктивная проводимости равны.

Для наглядности графика, на время отвлечёмся от проводимости и перейдём к сопротивлению. При увеличении частоты полное сопротивление цепи растёт, а ток уменьшается. В момент, когда частота равна резонансной, сопротивление Z максимально, следовательно, ток в цепи принимает наименьшее значение и равен активной составляющей.

Резонанс токов

Выразим резонансную частоту

Резонанс токовКак видно из выражения, резонансная частота определяется, как и в случае с резонансом напряжений.

Явление резонанса может носить как положительный, так и отрицательный характер. Например, любой радиоприемник имеет в своей основе колебательный контур, который с помощью изменения индуктивности или емкости настраивают на нужную радиоволну. С другой стороны, явление резонанса может привести к скачкам напряжения или тока в цепи, что в свою очередь приводит к аварии.

  • Просмотров: 50281
  • Резонанс напряжений в электрической цепи и его последствия

    В цепях переменного тока при последовательном соединении активного элемента r, емкостного С и индуктивного L может возникнуть такое явление как резонанс напряжений. Это явление можно использовать с пользой (например, в радиотехнике), но также оно может и нанести серьезный вред (в электрических установках большой мощности резонанс напряжений может вызвать серьезные последствия).

    Принципиальная схема и векторная диаграмма при резонансе напряжений показаны ниже:

    Электрическая схема и векторная диаграмма при резонансе напряжений

    При последовательном включении всех трех элементов данной электрической цепи будет справедливо следующее:

    Полное сопротивление и реактивное сопротивление, угол фи при резонансе напряжений

    Также нужно помнить, что резонанс возможен только при φ = 0, что при последовательном соединении равносильно вот такому соотношению х = ωL – 1/(ωC) = 0, то есть должно выполняться условие ωL = 1/(ωC) или ω2LC = 1. Резонанса напряжений можно достичь тремя способами:

    • Подобрать индуктивность катушки;
    • Подобрать емкость конденсатора;
    • Подобрать угловую частоту ω0;

    Причем все эти значения частоты, емкости и индуктивности можно определить используя формулы:

    Формулы для определения индуктивности, емкости и частоты при резонансе напряжения

    Частота ω0 носит название резонансной частоты. Если в цепи не изменяется ни напряжение, ни активное сопротивление r, то при резонансе напряжения ток в этой цепи будет максимален, и равен U/r. Это значит, что ток будет полностью не зависим от реактивного сопротивления цепи. В случае же, когда реактивные сопротивления XC = XL будут превосходить по своему значению активное сопротивление r, то на зажимах катушки и конденсатора начнет появляться напряжение, значительно превосходящее напряжение на зажимах цепи. Условие, при котором напряжение на зажимах цепи будет меньше напряжения реактивных элементов будет иметь вид:

    Превышение напряжения на реактивных элементах над напряжением на зажимах

    Величина 1 , имеющая размерность сопротивления и для удобства расчетов обозначена нами как ρ, называется волновым сопротивлением контура.

    Кратность превышения напряжения на зажимах емкостного и индуктивного элемента по отношению к сети можно определить из выражения:

    Добротность контура при резонансе напряжений

    Величина Q определяет резонансные свойства контура и носит названия добротность контура. Также еще резонансные свойства могут характеризовать величиной 1/Q – затухание контура.

    Мгновенная мощность для индуктивности и емкости будет равна pL = ULIsin2ωt и pС = -UСIsin2ωt. При резонансе напряжения, когда UL = UС, эти мощности будут равны в любой момент времени и противоположны по знаку. А это означает, что в данной цепи будет происходит обмен энергией между магнитным полем катушки и электрическим полем конденсатора, при этом обмена энергией между энергией полей и энергией источника электрической энергии (источника питания) и не происходит. Это вызвано тем, что pL + pС = dWм/dt + dWэ/dt и Wм + Wэ = const, то есть суммарная энергия полей в цепи постоянна. При работе такой системы энергия от конденсатора будет переходить в катушку в течении четверти периода, когда ток на катушке возрастает, а напряжение на конденсатора снижается. В течении следующей четверти периода картина противоположна – ток катушки будет снижаться, а напряжения конденсатора расти, то есть энергия от индуктивности будет переходить емкости. При этом источник электрической энергии, питающий данную цепь, будет покрывать только расход энергии, связанный с наличием в цепи активного сопротивления r.
