Почему при коротком замыкании не срабатывает автомат: Почему при замыкании не срабатывает автомат. Почему срабатывает автоматический выключатель? Способы обнаружения места утечки

Содержание

работа УЗО при замыкании фазы и нуля

Неисправности в электропроводке могут привести к короткому замыканию и пожару. Для защиты от этих проблем используется автоматический выключатель.

Кроме этого прибора в электрощитке устанавливается устройство защитного отключения, защищающее людей от поражения электрическим током. Но может быть для надёжной защиты достаточно установить только дифреле? Для ответа на этот вопрос необходимо знать, сработает ли УЗО при коротком замыкании.

От чего защищает УЗО

Устройство дифференциальной защиты, или дифреле, отключает питание линии при появлении тока утечки. Это явление появляется при нарушении изоляции между токоведущими частями и заземлёнными элементами конструкции здания, заземляющим проводом РЕ или корпусом оборудования, присоединённому к этому проводу.

Срабатывает УЗО так же в случае прикосновения человека к элементам, находящимся под напряжением. Силы тока, протекающего через тело, достаточно для срабатывания защиты.

Устройство защитного отключения предохраняет людей, оборудование и электропроводку от следующих опасностей:

  • Поражение людей и животных электрическим током. При прикосновении к токоведущим частям через тело начинает протекать ток. Его величина для причинения вреда здоровью составляет около 10 мА, ток неотпускания (при котором начинаются судороги и человек не может самостоятельно отпустить провод) 50 мА, а смертельная сила переменного тока всего 100 мА. Ни один другой вид защиты при таких токах не может отключить питание линии.
  • Пожар. При коротком замыкании в проводах появляется большой ток, который приводит к срабатыванию автоматического выключателя. Однако возможна ситуация, при которой из-за попадания влаги или перегрева сопротивление изоляции
    между фазным проводом и заземлёнными элементами
    падает с нескольких МОм до нескольких Ом. В этом случае через место с неисправной изоляцией начинает протекать ток величиной 1-2 А, что меньше уставки автоматического выключателя. Кажется, что это немного, но выделяющаяся мощность составит 200-500 Вт, как у электроплитки. Такой нагрев приведёт к загоранию изоляции и рядом расположенных горючих материалов.
Важно! УЗО лучше защищает от пожара при наличии жёлто-зелёного заземляющего проводника РЕ.

Отличие УЗО от автомата и дифавтомата

В бытовых сетях для безопасности людей используются три вида защитных устройств, каждое из которых имеет свои особенности и назначение:

  • Устройство защитного отключения, или УЗО. Этот прибор отключает питание только при появлении тока утечки. На большие токи, возникающие при перегрузке и коротком замыкании, УЗО не реагирует.
  • Автоматический выключатель, или автомат. В отличие от УЗО это устройство срабатывает только при повышении протекающего через него тока больше номинального. При появлении тока утечки, появляющегося при попадании человека под воздействие высокого напряжения или ухудшении изоляции,
    этот прибор напряжение не отключает
    .
  • Дифференциальный автомат, или дифавтомат. Этот аппарат совмещает в себе функции обоих приборов и срабатывает при перегрузке, коротком замыкании и при появлении тока утечки. Недостаток дифавтомата в его более высокой цене по сравнению с защитными устройствами, установленными по-отдельности. Поэтому такой прибор устанавливается только при недостатке места в электрощитке.

Причины срабатывания УЗО

Срабатывание дифзащиты не всегда происходит из-за неисправностей электропроводки или попадания человека под высокое напряжение. Условно все причины отключения можно разделить на ложные и аварийные.

К ложным случаям можно отнести следующие ситуации:

  • Неисправность кнопки «ТЕСТ». Эта кнопка производит проверку работоспособности защиты. Для этого при её нажатии производится подключение резистора к одной из катушек внутри дифреле. При залипании контактов кнопки происходит аварийное отключение при подаче питания и отключенных отходящих проводах.
  • Неисправен механизм УЗО. При неисправности рычажного механизма отключение происходит независимо от наличия напряжения, при хлопке дверью или ударах по стене. Для проверки можно постучать ручкой отвёртки по корпусу устройства.
  • Неправильное подключение прибора. При использовании вместо нейтрального проводника заземляющего отключение происходит при включении любого из электроприборов, подключённых к устройству. Если все аппараты отключены, а лампы выключены, то аварийное срабатывание защиты отсутствует.

Кроме ложных отключений существуют аварийные ситуации, при которых срабатывание защиты необходимо. В этих случаях отключение может спасти жизнь людям или дом от пожара:

  • Попадание человека по высокое напряжение. При этом через тело начинает идти ток утечки и отключение УЗО прекращает его воздействие на организм.
  • Нарушение изоляции. Происходит из-за попадания в электроприбор или переходную коробку влаги или разрушения изоляции.

В каких случает УЗО не сработает

Некоторые неграмотные электромонтёры думают, что любые защитные устройства должны отключать питание во всех случаях, а после появления аварии удивляются — почему не срабатывает УЗО.

Однако универсальной защиты не существует и каждый тип устройств предназначен для своих видов неисправностей. Существуют аварийные ситуации, при которых отключение дифференциальной защиты не происходит:

  • Перегрузка. При этом явлении ток может повышаться до 10In и для отключения используется
    тепловая защита в автоматических выключателях
    .
  • Короткое замыкание. В этом случае сила тока ограничена только сопротивлением кабелей и отключение производится электромагнитным расцепителем.
  • Повышенное/пониженное напряжение и высоковольтные импульсы. Для защиты от этих проблем применяются реле напряжения и разрядники.

Срабатывание УЗО в различных ситуациях

При аварийном отключении защиты важно знать, в каком случае сработает УЗО. От этого зависит поиск и устранение аварии.

Когда сработает УЗО

Есть ситуации, при которых срабатывание УЗО должно произойти обязательно. Каждая из них имеет свои признаки и способы поиска места аварии:

  • Попадание человека под напряжение. Срабатывание защиты происходит однократно, при ремонте проводки или электроприборов. Устранение неисправности не требуется, достаточно обесточит элементы, находящиеся под напряжением.
  • Нарушение изоляции или попадание влаги внутри электроприбора. Отключение УЗО продолжается до выключения неисправного оборудования.
  • Плохая изоляция в кабеле или переходных коробках. Это самая сложная для поиска причина, почему выбивает УЗО. Аварийное отключение продолжается даже при выключении всех электроприборов и освещения и для поиска неисправности нужно производить ревизию всех элементов электропроводки.

Почему при замыкании фазы и нуля УЗО не сработает

Для ответа на этот вопрос необходимо разобраться, как работает УЗО и сработает ли УЗО при коротком замыкании. Отсутствие срабатывания при замыкании фазного и нулевого проводов обусловлено принципом работы дифференциальной защиты.

Внутри аппарата находится трансформатор тока с двумя первичными, включёнными встречно катушками и одной вторичной обмоткой. Согласно первому правилу Кирхгофа, токи в первичных обмотках равны и магнитные потоки компенсируют друг друга. При появлении тока утечки равенство нарушается и во вторичной обмотке появляется ток, что приводит к срабатыванию защиты.

При замыкании фазного и нулевого проводников, а так же перегрузке линии ток в обоих проводах и соответствующих обмотках возрастает одновременно и одинаково, равенство магнитных потоков не нарушается и отключения не происходит. Поэтому при коротком замыкании или перегрузке отключения УЗО не произойдёт.

Сработает ли УЗО если засунуть пальцы в розетку

На самом деле ещё никому «засунуть пальцы в розетку» не удалось из-за маленького диаметра отверстия — 5мм. Однако ребёнок вполне может вставить в него гвоздь, спицу или другой предмет. В этом случае всё зависит от того, куда попал этот предмет и с какой клеммой произошёл контакт:

  1. В фазное отверстие. При этом через тело ребёнка будет идти ток утечки и защита сработает.
  2. В нейтральное отверстие (нулевое). В зависимости от сопротивления пола, обуви и других факторов ток может быть незначительным. В этом случае срабатывание защиты не произойдёт, но если ток, идущий через организм, будет больше уставки УЗО, дифреле отключит питание.
  3. В оба отверстия одновременно. Так к одному из них подключён фазный провод дифференциальная защита сработает, но если в розетку будет вставлен только один гвоздь, выгнутый в виде буквы «П», то произойдёт короткое замыкание и автоматический выключатель может сработать раньше УЗО.

Совет! Для защиты «цветов жизни» от поражения электрическим током необходимо установить розетки на высоте 1,8 м, как в детских учреждениях согласно СП 31-110-2003 п. 14.35 либо использовать заглушки или специальные розетки с закрывающимися отверстиями.

Защита проводки от короткого замыкания и перегруза

Для того чтобы быть уверенным, сработает ли УЗО при коротком замыкании, необходимо вместо этих приборов или вместе с ними подключать другие защитные приборы:

  • Автоматические выключатели. Предназначены для отключения питания именно в таких ситуациях. Производятся с разным номинальным током и различными время-токовыми характеристиками.
  • Дифавтоматы. Внутри этих устройств находятся три блока — дифзащиты для защиты от тока утечки, тепловая защита от перегрузки и электромагнитный расцепитель, отключающий питание от короткого замыкания.

Проверка работоспособности УЗО

Для того чтобы быть уверенным, что УЗО сработает в аварийной ситуации производителями этих приборов в конструкции предусмотрена возможность проверки. Для этого необходимо нажать кнопку «ТЕСТ», расположенную на передней панели.

Нажатие этой кнопки кратковременно подключает резистор, имитирующий ток утечки. Это нарушает равенство токов и магнитных потоков в первичных обмотках встроенного трансформатора тока, что приводит к отключению прибора. Если этого не произойдёт, значит УЗО неисправно и его необходимо заменить новым.

Информация! Проверку исправности дифзащиты необходимо производить каждый месяц.

Вывод

Как видно из материалов статьи ответ на вопрос «сработает ли УЗО при коротком замыкании» может быть только отрицательным. Этот защитный прибор реагирует только на ток утечки и, как следствие, на нарушение равенства токов в фазном и нулевом проводниках.

Перегрузка и короткое замыкание приводят к увеличению тока в обоих проводах, поэтому дифференциальная защита при этом не отключится. Для защиты от повышенных токов вместе с УЗО необходимо установить автоматический выключатель или заменить дифреле дифавтоматом.

Видео на тему: «почему УЗО не сработает при замыкании фазы и ноля».

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



какие могут быть причины? Почему выбивает автомат в щитке Почему не срабатывает автомат при коротком замыкании.

Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат. Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки.

Особенности работы защитного автомата

Чтобы разобраться с причинами срабатывания автоматического выключателя, нужно сначала ответить на вопрос, для чего нужно это устройство и какие функции оно выполняет. Особенности работы АВ таковы:

  • Главной задачей аппарата является защита электрической проводки и подключенных к ней бытовых приборов от слишком мощного тока, возникающего по различным причинам.
  • Монтаж устройства производится на фазный контур, разрыв которого происходит при отключении пакетника. Если автомат имеет два и более полюсов, то при его срабатывании разомкнется также нулевой контур.

  • АВ может обесточивать сеть как при выключении вручную, так и при возникновении аварийной ситуации, которая может привести к повреждению элементов цепи.

Выбивает автомат: в чем причины?

Теперь непосредственно переходим к вопросу о том, почему выбивает автомат в щитке. Срабатывание автомата может происходить по следующим причинам:

  • Перегрузка в электросети.
  • Выход из строя одного из устройств, включенных в цепь.
  • Поломка осветительного прибора.
  • Неисправность защитного устройства.

Любая из перечисленных причин способна привести к тому, что АВ выбьет. Рассмотрим более подробно каждую из них.

Перегрузка

Так называется ситуация, когда величина тока в цепи превосходит номинальную, на которую рассчитан защитный выключатель. Для лучшего понимания приведем пример.

Для работы с розеточными группами в основном используются АВ, номинальный ток которых составляет 16 – 25 А. Этот показатель соответствует суммарной мощности 3,5 – 5,5 кВт. Допустим, что к розеточной группе, для защиты который установлен автоматический выключатель, рассчитанный на 25 А, подключена электроплита, мощность которой составляет 3 кВт, электрочайник на 1,3 кВт, а также СВЧ-печь на 2 кВт.

Если сложить мощность перечисленных бытовых приборов, то мы получим величину нагрузки 6,3 кВт. Учитывая, что максимальная нагрузка, выдерживаемая защитным устройством, равна 5,5 кВт, одновременное включение всех трех аппаратов приведет к тому, что автомат выбьет.

Чтобы избежать этого, не следует относиться легкомысленно к расчету суммарной нагрузки в цепи. Если подключение устройства в розеточную группу приведет к превышению суммарной мощности, его следует подсоединять к другой цепи.

Пример неправильного расчета проводки на видео:

Не пытайтесь решить проблему установкой автомата, рассчитанного на более высокую мощность. Если его номинал превысит тот, который по своему сечению способна выдержать электропроводка, проблемы неизбежны. В этом случае кабель под воздействием слишком большого тока будет греться до тех пор, пока изоляционный слой не расплавится и не вызовет КЗ, а в худшем случае – возгорание. Автомат при этом будет продолжать подавать ток в цепь вплоть до наступления замыкания. Поэтому, если при прокладке линии использован кабель сечением 2,5 мм², номинал АВ для ее защиты не должен превышать 16 А (для алюминиевого проводника) или 25 А (для медного).

Поломка бытового прибора

Если включить в розетку неисправный домашний электроприбор, то вероятность того, что автомат «вырубит», тоже довольно высока. Как найти устройство, которое стало причиной неполадок, рассмотрим на примере.

Допустим, в сеть на кухне включены электрическая плита, микроволновка и духовой шкаф. В этой цепи выбило автомат. Чтобы установить причину проблемы, действуем следующим образом:

  • Отключаем все агрегаты от сети.
  • Включаем автомат. Если без нагрузки его не выбивает – проводка и защитное устройство исправны.
  • Подключаем поочередно бытовую аппаратуру. Если, к примеру, при включении плиты и микроволновой печи цепочка работает, а при включении духовки выбивает автомат – духовой шкаф неисправен, и его необходимо либо менять, либо ремонтировать

Пример диагностики на видео:

Некоторые виды бытовых агрегатов (например, машинки для мытья посуды или кондиционеры) подключаются к сети напрямую, а не через электророзетку. Такие приборы нужно отключать от защитного устройства, установленного внутри распределительного щитка – только так получится произвести их проверку.

Неисправность приборов освещения

Теперь разберемся, из-за чего выбивает автомат при включении какого-либо осветительного прибора. В любом случае причиной является неисправность последнего, которая может быть следующей:

  • КЗ в цоколе электролампы. Чтобы найти неисправный элемент, нужно вывинтить их все и, вкручивая по одному, включать прибор освещения. Когда после вкручивания очередной лампочки при включении света АВ срабатывает – это означает, что причина проблемы найдена. Обнаруженную лампочку с пробитым цоколем нужно заменить исправной. Конечно, если перегорела единственная лампочка в приборе, и выбило автомат – причина неисправности налицо, и тратить время на ее поиски не надо.

Обратите внимание, что иногда лампочки сгорают по вине неисправного выключателя – это тоже может сопровождаться срабатыванием защитного устройства.

  • Подгорание контакта между кабелем питания и внутренней проводкой прибора. Для устранения неисправности достаточно зачистить контакт, а затем качественно заизолировать.
  • Замыкание внутри трансформатора светодиодной люстры. Если включение такого прибора приводит к выбитому автомату – высока вероятность, что проблема именно в этом. Для устранения неполадок нерабочий трансформатор нужно будет заменить исправным.

Как видим, причиной отключения АВ при выходе из строя осветительного прибора чаще всего становится короткое замыкание. Проводка при этом не успевает нагреваться до критического уровня, поэтому срабатывание вызывает не тепловой, а электромагнитный расцепитель.

Выход из строя защитного автомата

Причиной внезапного обесточивания сети могут стать и неполадки в самом автомате, но случается это очень редко, особенно если речь идет о моделях известных производителей. Но если есть подозрение на неисправность защитного устройства, его следует проверить, подключив новый, заведомо работоспособный. Можно также отсоединить контур от этого АВ и подключить его к соседнему пакетнику в распределительном щитке. Если и эти автоматы сработают – проблему нужно искать в другом месте.

Даже внешне исправный автомат может выбивать. Пример на видео:

Причиной выхода из строя автоматического выключателя может стать также длительная его эксплуатация, в ходе которой происходит естественное изнашивание его составляющих и ухудшение их технических параметров. Это касается и расцепителей. В результате устройство может сработать, даже если проводник нагрелся незначительно. Такой АВ подлежит замене.

Из-за чего выбивает дифференциальный автоматический выключатель?

Защитный автомат дифференциального типа может обесточивать сеть по тем же причинам, что и обычный (если сильно греется проводка или произошло КЗ). Но поскольку в его составе, кроме расцепителей, имеется УЗО, он реагирует и на ток утечки, поэтому отыскать причину срабатывания дифавтомата не так просто.

Если такое устройство срабатывает без видимой причины, нужно провести более тщательную проверку.

Осмотрите размыкатель, если нужно – подтяните контакты. Проверьте состояние электропроводки в распределительном щите. Если фазная жила касается заземленного металлического корпуса, это может стать причиной выбивания дифференциального автомата, хотя и не приведет к замыканию.

Допустим, что в щите неисправностей не обнаружено. Следовательно, в защищаемой электроцепи имеет место утечка тока. Ее причины могут быть следующими:

  • Неисправный электроприбор. Если пробивает на его корпус, срабатывает УЗО дифавтомата, задача которого состоит в том, чтобы не допустить поражения людей током.
  • Замыкание между собой провода защитного заземления и нулевой фазы, что иногда делают неопытные электромонтеры.

  • Сильная гроза. Мощные электрические разряды нередко становятся причиной выбивания дифференциального защитного устройства. В этом случае АВ лучше не включать, пока гроза не утихнет.
  • Изношенный изоляционный слой старой электропроводки. В этом случае утечка электротока происходит через микротрещины и вызывает срабатывание автомата. Поскольку такие повреждения плохо видны невооруженным глазом, а неисправный кабель не греется, обнаружить проблему бывает нелегко.
  • Запавшая кнопка «Тест» на аппарате или поврежденная корпусная часть также приводит к срабатыванию прибора. Неисправное устройство в этом случае подлежит замене.
  • Установка автомата не по схеме.

Дифференциальный автомат время от времени нужно проверять путем нажатия кнопки «Тест» при отключенной нагрузке. Исправный аппарат должен выключиться. Если же он продолжает работать, это говорит о нарушении защитной функции и необходимости замены устройства.

Почему выбивает УЗО – наглядно на видео:

Неисправность проводки

Причинами отключения АВ может стать:

  • Изношенный изоляционный слой кабеля.
  • Плохой контакт в выключателе или электророзетке.

Если проблема в выключателе или розетке, то для устранения неисправности нужно вскрыть элемент, зачистить подгоревшее место и правильно подсоединить кабель. При изношенной изоляции, особенно если дело касается скрытой проводки, найти проблему нелегко.

В этом случае поможет специальный прибор – трассоискатель, с помощью которого можно обнаружить повреждения кабеля, даже если он скрыт в стене.

Определив место неполадок, его нужно вскрыть и устранить неисправность, после чего вновь заделать канавку.

Заключение

В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.

То любой мало-мальски знакомый с электротехникой человек идет на площадку проверять в электрощите состояние автоматических выключателей . Чаще всего, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется легко: ручка находится в положении «вниз», на ней отчетливо виден круглый знак — «ноль». Для включения достаточно повернуть эту ручку вверх, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами немного другого образца. Автоматические выключатели серии АЕ и им подобные имеют немного большие габариты, крепятся к основанию длинными винтами и обладают неприятным свойством: при срабатывании их ручка остается в прежнем, верхнем положении. Это затрудняет поиск сработавшего автомата, который необходимо выключить и снова включить, чтобы вновь подать напряжение.

Но все это, по большому счету, мелочи. Сработавший автомат говорит о какой-то неисправности, а нам надо разобраться, о какой именно.

Расцепители автоматических выключателей

Для начала надо выяснить хотя бы в общих чертах, что такое автоматический выключатель, и как он работает . Многим известно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только по желанию владельца, поворачивающего ручку вниз. На то это и «автоматический» выключатель, что выключиться он может и автоматически.

Необходимо это для того, чтобы защитить проводники и квартирное электрооборудование от повышенного электрического тока, способного вызвать пожар и разрушения. Причиной же возрастания тока может стать:

1. Перегрузка сети . Ее может вызвать включение неисправных электроприемников, или электроприемников, суммарная мощность которых превышает возможности сети. Последнее может быть связано и с по квартире, когда на одну группу приходится большое количество штепсельных розеток. Каждая розетка в отдельности вполне может быть и не перегружена, но суммарный их ток может достигать недопустимых для одного автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется тепловой расцепитель — биметаллический контакт, состояние которого зависит от температуры, которая, в свою очередь, зависит от протекающего электрического тока. Уставку, то есть, ток срабатывания теплового расцепителя обычно можно регулировать в небольших пределах.

2. Короткое замыкание в сети . Оно может быть вызвано неисправностью электропроводки или выходом из строя какого-либо электроприемника. Для новой электропроводки короткое замыкание может стать результатом ошибки в монтаже, например, при соединении проводов в . Физически короткое замыкание — это электрическое соединение фазного и нулевого проводника помимо нагрузки. Поскольку сопротивление цепи в этом случае ограничивается только сопротивлением проводов, то электрический ток мгновенно достигает очень большого значения.

Для защиты от сверхтоков короткого замыкания тепловой расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже практически наверняка будут повреждены, а электрическая дуга вызовет возгорание. Поэтому в модульных автоматических выключателях всегда применяется электромагнитный расцепитель , скорость срабатывания которого составляет доли секунды с момента возрастания тока.

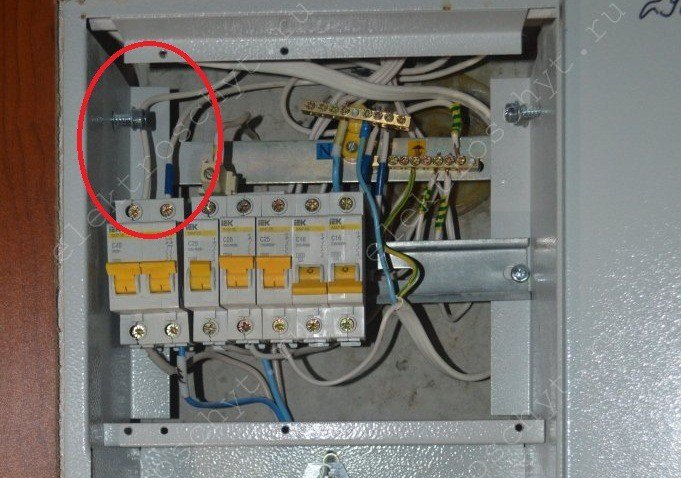

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, конечно, включить его вновь. Однако систематическое срабатывание говорит о какой-то проблеме, которую придется решать. Что же делать, если отключился автомат в электрощите?

Короткое замыкание в цепи розеток

При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием — тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи — сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю. Разумеется, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы убедились, что причина срабатывания — короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать должен именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкания в той части цепи, которая расположена после него относительно линии.

Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах квартиры срабатывает групповой выключатель и зачастую вместе с ним — вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу — эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющих электронное управление. Неисправный прибор, разумеется, подлежит ремонту.

Если все приборы исправны, необходимо приступить к осмотру розеток, входящих в состав группы: пластиковые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок. Их придется вскрыть. И если осмотр не выявит явных неисправностей, то провода надо разъединить, чтобы проверить сопротивление между жилами кабелей по отдельности. Такая проверка уже точно позволит определить, в каком именно из кабелей имеется замыкание. Поврежденная линия подлежит замене, а жилы в коробке необходимо вновь соединить с применением сертифицированных зажимов.

Короткое замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат — можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.

В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.

Если же короткое замыкание выявляется на всех светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то местом замыкания, скорее всего, является ответвительная коробка освещения. Ее необходимо вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные линии, разъединив их концы.

Перегрузка сети

Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю требуется некоторое время для срабатывания. Обычно речь идет о нескольких минутах. Поэтому если автомат вышибает время от времени, то очень может быть, что вы имеете дело именно с перегрузкой.

Перегрузка цепи освещения — явление достаточно редкое, и чтобы его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир часто бывают защищены одним автоматом на десять ампер. Этого часто бывает и достаточно, но при установке большого количества дополнительных светильников в щитке необходимо предусмотреть дополнительный автомат освещения для их питания, особенно, если светильники галогеновые или с обычными лампами накаливания.

Перегрузка розеточной сети — это совсем не редкость. Во время проектирования и монтажа электропроводки в доме невозможно точно определить нагрузку на каждую группу. Поэтому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, несмотря на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превышает 25 ампер, номинальный ток розеток может составлять 16 ампер.

Здесь есть все предпосылки для перегрузки, если все мощные электроприемники, такие как чайник, утюг, микроволновая печь и тому подобное, включить в розетки одной группы. Тут уж, разумеется, сработает автоматический выключатель. И чтобы подобного не происходило, необходимо равномерно распределять мощную нагрузку между группами, а при отсутствии такой возможности — не включать в сеть одновременно несколько мощных электроприемников.

Случается, что неисправный электроприбор потребляет повышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых условиях не всегда возможно, но если срабатывание теплового расцепителя происходит только при включении какого-то одного электроприемника, а номинальная мощность этого прибора не превышает 2,5 кВт, то следует произвести его ревизию на предмет наличия неисправностей.

Неисправность автоматического выключателя

Не так уж и редко причиной постоянного срабатывания автоматических выключателей является неисправность последних. Даже среди новых автоматов допускается некоторое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в основном, тепловых расцепителей) часто выявляется только в ходе эксплуатации.

Поэтому при систематическом срабатывании теплового расцепителя автомата, прежде чем приступать к радикальным методам решения проблемы, можно просто произвести пробную замену автомата на схожий по номиналу и характеристике.

В заключение

В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано — это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата — замена его на автомат большего номинала — не допустим категорически. Автоматические выключатели — это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.

Александр Молоков

Автоматические выключатели (АВ) – это обязательные для любой домашней электросети приборы обеспечения безопасности ее эксплуатации. Почти повсеместно они вытеснили столь распространенные ранее плавкие предохранители – так называемые пробки. Оно и понятно: автоматы (как обычно называют АВ в разговорной речи) – намного удобнее в использовании, более компактны, да и по надежности защиты стоят все же значительно выше.

Но иногда случается так, что автоматический выключатель с каким-то упрямым постоянством, и, по мнению хозяина квартиры или дома — без какой бы то ни было видимой причины, отказывается работать во включенном положении. То есть его, как говорят, регулярно выбивает. Нередко это подводит владельца к мысли о необходимости замены выключателя, причём, еще и с повышением номинала тока срабатывания. Стоп! Это в корне неправильное и даже чрезвычайно опасное решение! Для начала следует разобраться с причиной, выяснить, почему выбивает автомат. Просто так это не происходит. Да, есть небольшая вероятность и того, что неисправен сам АВ, но чаще всего — это сигнал о серьезных неполадках в электропроводке или в подключенных к ней приборах. То есть автомат, по сути, полноценно выполняет свою задачу. И своим выключением как будто напоминает владельцу – «Разберись с причиной!»

Основные функции автоматического выключателя, его базовое устройство и принцип работы

Настоящая публикация безусловно, рассчитана не на профессиональных электриков. Ее целью ставится показать самому обыкновенному человеку возможные причины срабатывания автоматического выключателя и «вооружить» его необходимым запасом знаний для выявления и устранения недостатков. Поэтому нелишним станет для начала вкратце ознакомиться с устройством автомата – так проще будет понять, как он работает, и почему его может выбивать.

Итак, подавляющее большинство современных автоматических выключателей, предназначенных для установки в бытовых сетях, представляют собой компактный прибор модульного исполнения для монтажа на DIN-рейку. Все устройство собрано в пластиковом корпусе характерной прямоугольной формы. На фронтальной стороне автомата расположен рычажок включения, нанесена маркировка с основными эксплуатационными характеристиками прибора. С тыльной стороны имеется специальный паз и фиксатор-защёлка для крепления на рейке.

Сверху и снизу расположены винтовые клеммы для подключения проводов при установке в схему домашней проводки. Количество пар контактов может различаться – от одной до четырёх. Соответственно, и сами выключатели по этому критерию делятся на одно-, двух-, трех- или четырехполюсные. В бытовой однофазной сети 220 вольт чаще применяются двухполюсный – на общем входе, и однополюсные – на отдельных линиях. Приборы с тремя или четырьмя парами контактов обычно рассчитаны на работу в трёхфазной сети 380 В.

Размеры автомата строго стандартизированы, и в зависимости от количества полюсов он может занимать от одного до четырех модуль-мест на DIN-рейке распределительного щита (шкафа).

Для чего предназначен автоматический выключатель?

  • Одна функция его совершенно очевидна – он может работать в качестве обычного выключателя. То есть при необходимости, в зависимости от места установки в общей схеме, у хозяина имеется возможность отключить или всю домашнюю (квартирную) электрическую сеть, или ее отдельный участок. Это нередко требуется для проведения профилактических, ремонтных, электромонтажных работ. Функция, безусловно, важная, но все же не определяющая суть работы этого прибора.
  • Вторая задача, и уже предохранительного плана – это защита домашней сети (или её определенного участка) от перезагрузки. Увы, немало потребителей электроэнергии совершенно не задумываются над тем, что у любого проводника имеется определенный предел по проводимому им току. И картину, когда к одной розетке через целый «каскад» удлинителей и тройников, включается сразу несколько довольно мощных электрических приборов, можно увидеть довольно часто.

Слишком высокий ток в проводке вызывает ее нагрев, что ведет к появлению и возгоранию изоляции, пластиковых корпусов розеток или подключенных приборов. И это – одна из распространенных причин возникновения пожаров.

Автоматический выключатель правильно подобранного номинала призван не допустить такой ситуации. При превышении максимального тока нагрузки в линии, спустя некоторое время, произойдет ее обесточивание.

  • Третья задача – это моментальное размыкание цепи в случае короткого замыкания в сети. Изношенность, недостаточность или ранее произошедшее плавление изоляции, нарушение правил электромонтажа в распределительных щитах и коробках или на розетках, возникшие неполадки в подключённых электроприборах — все это может привести к тому, что фазный провод замкнется с нулевым без нагрузки.

Опасность короткого замыкания трудно преувеличить. Ток в замкнутой цепи достигает значений в несколько тысяч ампер, чего, естественно, не выдерживает никакая проводка. То есть если мгновенно не прервать цепь, возможны масштабные плавления и возгорания проводки и приборов. И это уже – практически гарантированный пожар с весьма плачевными последствиями.

Значит, задача автомата – в кратчайший срок, измеряемый миллисекундами, отреагировать на короткое замыкание разрывом цепи, чтобы не допустить масштабной аварии.

Конструкция автоматического выключателя как раз и рассчитана на выполнение всех этих трех задач. Давайте взглянем на его устройство, и на то, как он срабатывает при нештатных ситуациях.


Итак, сверху и снизу автоматического выключателя расположены винтовые клеммы (поз. 1) для подключения подводящего и уходящего в сторону нагрузки проводов. На иллюстрации, просто для компактности изображения, прибор показан горизонтально. На деле сторона, находящаяся на рисунке справа, будет смотреть вверх. И чаще всего именно к этой клемме и подключается подводящий провод.

Клемма на входе соединена с неподвижным силовым контактом (поз. 2). В паре с ним работает подвижный силовой контакт (поз. 3). Именно замыкание и размыкание этой пары обеспечивает или коммутацию, или разрыв цепи. То есть на иллюстрации видно, что в данном случае автомат находится в выключенном положении – контакты разомкнуты.

Внутренняя коммутация в выключателе, помимо токонесущих металлических деталей, осуществляется с помощью мощных гибких проводников (поз. 4).

На лицевой стороне автомата имеется рычажок включения (поз. 5). Чаще всего нижнее его положение соответствует выключению, верхнее – включению прибора.

Рычажок механически связан со специальным механизмом, представляющим собой совокупность рычагов, пружин и стопоров (поз.6). При переводе рычажка в верхнее положение этот механизм обеспечивает смыкание подвижного силового контакта с неподвижным. И находится этот контакт в подпружиненном состоянии, то есть при воздействии на стопор под действием пружины произойдет автоматическое размыкание контактов.

А вот на этот стопор, удерживающий контакты замкнутыми, можно воздействовать тремя разными путями. Во-первых, просто переводом рычажка в нижнее положение, то есть при ручном выключении автомата. А во-вторых, срабатывание на выключение может вызвать любой из двух находящийся внутри расцепителей – тепловой или электромагнитный.

Электромагнитный расцепитель (поз. 7) обеспечивает срабатывание автомата при коротком замыкании. Он представляет собой катушку, витки которой являются частью общей цени прохождения тока через выключатель. Устройство выполнено по принципу соленоида, то есть внутри катушки размещен подпружиненный металлический сердечник, который механически связан с подвижным силовым контактом.

При протекании через катушку тока, нормального для электросети, создаваемый электромагнитный поток недостаточен для преодоления силы пружины и втягивания сердечника. Но если в сети произошло короткое замыкание, то сила проходящего тока мгновенно увеличивается в сотни раз. Соответственно, это сопровождается и мгновенным увеличением магнитного потока, создаваемого катушкой. Сердечник соленоида резко втягивается, что приводит к срыву рычажного механизма со стопора и отбросу, под действием пружины, подвижного контакта от неподвижного. Это дольше пишется и читается, а на деле — в доли секунды цепь разрывается.

Правда, до сотен и тысяч ампер стараются обычно не доводить – срабатывание электромагнитного мгновенного расцепителя обычно рассчитывается на определенное превышение проходящего тока относительно указанного номинала. По этим показателям автоматические выключателя делятся на классы по так называемой времятоковой характеристике, обозначаемые латинскими буквами. В бытовой сети могут применяться следующие классы:

  • В – срабатывание при превышении номинала силы тока в 3÷5 раз;
  • С – в 5÷10 раз;
  • D – в 10÷12 раз.

Время срабатывания в зависимости от размера превышения тока определяется специальными графиками.


Обычно класс В применяется при защите конкретных выделенных линий. Несколько линий могут быть объединены и защищены в щитке уже автоматом класса С. Класс D в большей степени подходит для мощной техники с электродвигателями. В бытовых условиях применяются нечасто.

Такое распределение автоматов по классам и рекомендуемому месту установки, кстати, обеспечивает и нужную селективность. То есть, например, при неполадках на отдельно взятой линии может сработать только ее автомат, а более «старший по ранжиру» останется во включенном положении, обеспечивая нормальную работу остальных участков. Понятно, что это очень существенно упрощает поиск неисправностей в случае частого срабатывания защиты.

Тепловой расцепитель (поз. 8) предназначен для обеспечения срабатывания автоматического выключения при превышении допустимого тока нагрузки. Он представляет собой биметаллическую пластину, которая является участком общей цепи проходящего через автомат тока. Если сила тока – в пределах указанного номинала, пластина неподвижна. Но когда в цепь включена излишне большая нагрузка, то за счет повышения силы тока начинается резистивный нагрев этой пластины. Из-за биметаллической структуры она при нагреве начинает изгибаться. И в определенный момент стронет с места фиксатор, удерживающий рычажный механизм во включенном положении. И опять же, под действием пружины, произойдёт размыкание неподвижного и подвижного силовых контактов.

Правда, здесь срабатывание происходит не мгновенно, а с определенной задержкой. То есть в том случае, если превышение тока будет отмечаться в течение определенного времени. При сборке автоматических выключателей они проходят калибровку – для этого имеется специальный регулировочный винт (поз. 9). Но после сборки этот винт становится недоступным, и сбить заводскую настройку пользователь не сможет.

Такая задержка необходима хотя бы для того, что при пуске многих приборов отмечаются весьма значительные скачки тока, который затем возвращается к номиналу. Особенно это касается приборов и бытовой техники, оснащенной электроприводами – электроинструмент, холодильники, насосы и другое. И чтобы автомат не реагировал выключением на каждый кратковременный пуск, предусматривается такая возможность.

Разрыв контакта при больших значениях тока обычно сопровождается возникновением электрической дуги. Чтобы она не нанесла урона автомату, в нем предусмотрено специальное дугогасительное устройство (поз. 10). Это отдельная камера с установленным в ней рядом параллельных металлических пластин. Дуга разбивается о них, теряет свою силу и становится неспособной, например, оплавить корпус или иные внутренние детали выключателя. Образованные при горении дуги газы отводятся через специально предусмотренное окошко (поз. 11).

Наконец, с тыльной стороны автомата расположен фигурный паз для установки на DIN-рейку, и подвижный фиксатор, обеспечивающий надежное крепление на ней (поз. 12).

Надеемся, с устройством автоматического выключателя у читателя появилась ясность. Можно перейти к рассмотрению причин его частого срабатывания.

Почему может срабатывать автоматический выключатель?

Прежде всего, не следует воспринимать срабатывание автомата, как некую «трагедию». Хотя бы потому, что он для этого и переназначен. И в большинстве случаев этот прибор своим выключением сберегает домашнюю электросеть и подключённые к ней приборы от масштабных аварий, которые могут закончиться очень тяжелыми последствиями.

Следующее – поиск неисправностей будет значительно облегчен, если домашняя сеть правильно организована. Речь идет о так называемой селективности установки автоматов. То есть вся внутренняя проводка в идеале должна быть разделена на отдельные линии, каждая из которых защищена собственным АВ с правильно подобранным номиналом.

Представленные в продаже линейки автоматических выключателей могут иметь номинальный ток в 6, 10, 16, 20, 25, 32, 40, 50 и более ампер. Важно выбрать правильную модель на каждую группу. Так, например, на входе в квартиру или небольшой частный дом может ставиться спаренный двухполюсный автомат 25, 32 или 40 ампер (в зависимости от сечения проводов на вводе). Далее, организуются отдельные линии на наиболее мощное домашнее оборудование (плита, духовка, стиральная или посудомоечная машина и т.д.), защищённые собственными автоматами с номиналом в 16 ампер (это получается мощность нагрузки 3.5 кВт). Аналогичные линии прокладываются на розеточные группы, расположенные в комнатах и на кухне. И отдельные линии объединяют осветительные приборы – здесь достаточно автомата с номиналом в 10 ампер.


Что этим достигается? Если выбило какую-то конкретную линию, а остальные продолжают работать в нормальном режиме, то участок поиска неисправностей резко сужается. Или, например, выбило вводной автомат, но при этом остальные АВ с более низким номиналом тока срабатывания остались включенными – с большой долей вероятности можно полагать, что причина срабатывания кроется непосредственно в распределительном щитке.

Еще одно важное замечание. Мало установить автоматический выключатель с номиналом, адекватным подключаемой нагрузке. Этой же нагрузке должно отвечать и сечение проводов на этой линии. В противном случае, если, например, установлен автомат на 16 ампер, но он включен в линию, где проложен алюминиевый провод сечением 1,5 мм, защита может и не справиться с задачей. По крайней мере, до тех пор, пока из-за перегрузки не начнётся плавление изоляции проводки с последующим коротким замыканием.

Сечение жилы медного провода, мм ² (в скобках — алюминиевого) Максимальный ток при длительной нагрузке, А Максимальная мощность нагрузки. кВт Номинальный ток защиты автомата, А Предельный ток защиты автомата, А Сфера применения в условиях дома (квартиры)
1,5 (2,5) 19 4.1 10 16 приборы освещения, сигнализации
2,5 (4,0) 27 5.9 16 25 розеточные блоки, системы подогрева полов
4,0 (6,0) 38 8.3 25 32 мощное климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6,0 (10,0) 46 10.1 32 40 электроплиты и электродуховки
10,0 (16,0) 70 15.4 50 63 входные линии электропитания

Ну а теперь – непосредственно к причинам срабатывания защиты.

Перегрузка линии

Это, пожалуй, наиболее частая причина срабатывания автоматического выключателя. И означает такая ситуация лишь то, что прибор добросовестно справился со своей задачей.

А истоки причины кроются в неправильной организации домашней электросети или в непродуманной эксплуатации бытовой техники. Случается, что на одну розеточную группу одновременно подлючается слишком большое количество приборов. Суммарная нагрузка, а значит – и ток в линии, превышает номинальный, и в автомате срабатывает тепловой расцепитель, тем самым защищая линию от аварийного перегрева.


В момент выключения автомата следует сразу же посмотреть, какая линия перегружена (если это организовано), и какая конкретно нагрузка была к ней в это время подключена. Как правило, картина получается наглядной. И при выключении одного из приборов выбивание автомата прекращается. Правда, при повторном включении приходится давать паузу в несколько минут – биметаллическая пластина теплового расцепителя должна остыть, иначе автомат попросту не включится.

Итак, как решается подобная проблема.

  • Первыми, безусловно, будут меры, так сказать, «административного плана». То есть следует и самому уяснить, и всем домашним растолковать, как и когда можно подключать одновременно мощную бытовую технику. Попробовать разнести приборы, без которых не обойтись, по разным розеточным группам. Или даже просто иметь в виду, что, например, если что-то готовится в электрическом духовом шкафу, не стоит одновременно с этим включать стиральную машину или мощный водонагреватель. Одним словом, расставить приоритеты по использованию тех или иных устройств, одновременная работа которых приводит к перегрузке.
  • Вторым способом решения проблемы может стать приобретение автоматического выключателя с номиналом на шаг больше (например, вместо 16 – 25 ампер). Но это возможно лишь в том случае, если позволяет сечение проложенных проводов, о чем уже говорилось выше. Если сечение недостаточное, то проблема только усугубится и приведет к еще большим неприятностям.
  • Отсюда напрашивается и третий вариант решения – это капитальный ремонт с заменой на качественные кабели с достаточным сечением медных жил. Особенно актуальным такой подход становится в домах или квартирах, где еще сохраняется старая алюминиевая проводка, совершенно не рассчитанная на современный уровень потребления электроэнергии.

Если же проводка не позволяет установить автомат большего номинала, и в ближайших планах хозяев пока не значится капитальное переустройство домашней электросети, остается только рациональное распределение и использование нагрузки. И, что интересно, в наше время это можно решить, так сказать, на «аппаратном уровне». Речь идет о специальных приборах, называемых реле приоритета нагрузок.

Особенно актуальным такой прибор становится, если лимит мощности, отведенный на квартиру или дом, недостаточен для одновременного включения всей установленной техники. То есть наблюдается частое выбивание общего автомата на вводе.

Работает это примерно так. Бытовые приборы заранее распределяются по приоритетному предназначению. То есть в первую группу, скажем, выделяются те, отключение которых нежелательно при любых условиях. Дальше, в зависимости от числа возможных линий на реле, производится «укомплектование» и других групп, причем приоритет каждой последующей меньше, чем у предыдущей.

В случае если допустимая нагрузка превысила установленный номинал, будет выключена группа с самым низким приоритетом. Если этого недостаточно – произойдёт выключение и следующей линии. Но наиболее важные приборы останутся в работе, и перегрева проводки можно не опасаться. При нормализации нагрузки реле автоматически будет включать линии в обратной последовательности.

Работа реле приоритета нагрузки, безусловно, требует отдельного подробного рассмотрения. И публикация на эту тему обязательно появится на страницах нашего портала.

Выход из строя бытовой техники

Другая ситуация – подключенная нагрузка явно адекватная номиналу автомата. Ничто не говорит о возможности перегрузки линии. Но защита срабатывает с «непоколебимым упрямством».

Причина может заключаться в неисправности подключенного (подключаемого) бытового прибора. В его электрической схеме могли образоваться неполадки, приводящие к короткому замыканию.

Выявить такой недостаток несложно. Прежде всего, следует, опять же, засечь, что конкретно было подключено к сети питания на момент срабатывания защиты. После этого все эти приборы отключаются. Далее, запускается автомат – и если срабатывания не произошло, то можно говорить, что участок аварии уже определенным образом локализован.


Следующим шагом начинают последовательно подключать ранее выключенные приборы к сети питания. И, естественно, ведется наблюдение за «поведением» автомата. Тот прибор, подключение которого к розетке вызовет срабатывание защиты, явно имеет внутренние неисправности и нуждается в ремонте. И от его эксплуатации придется отказаться до устранения неполадок.

Так следует проверить все отключенные приборы – картина должна обрисоваться в полной ясности. Но при проверке не забываем о повышенных мерах безопасности. Раз есть обоснованные предположения о неисправности какого-то устройства, то вовсе не исключается пробой фазы на его корпус. То есть следует проявлять особую осторожность, чтобы не получить электротравму.

Дефекты домашней проводки

В том случае, если вся нагрузка на линии отключена, но автомат все рано выбивает, причина может крыться в неисправности проводки. Вот здесь все уже несколько сложнее – придется немало повозиться, чтобы найти дефектный участок, на котором происходит короткое замыкание.

Начинают обычно с розеток и выключателей. При выключенной линии с них снимаются крышки, а затем в первую очередь проверяется состояние клемм. Нередко случается (и чаще – если проводка алюминиевая), что контакт ослаб, на нем происходит искрение, подгорание изоляции, откуда уже всего один шаг до короткого замыкания. И подтяжка контактов способна решить проблему.

К этому же может привести и ослабление пружинных металлических контактов розетки вследствие их износа. Вопрос решается установкой новой розетки. При этом необходимо избавиться от подгоревших концов проводов с оплавившейся изоляцией.

Как быть с пришедшей в негодность розеткой?

За состоянием розеток необходимо следить всегда – проще выявить проблему на начальной стадии и не допустить ее развития, чем затем «разгребать» возможные последствия. Как производится диагностирование неполадок и – читайте в специальной публикации нашего портала.

Следует сразу проверить и осветительные приборы – в их внутренней проводке также случаются замыкания. Дефект может крыться и в патроне — пригорание контактов или даже короткое замыкание на его клеммах.

Если осмотр розеток, выключателей и светильников ничего не дал – переходим к работе с распределительными коробками. Следует очень тщательно проверить все соединения проводов – нарушение контактов в скрутках или ослабления в клеммах ведут к искрению, перегреву проводников, плавлению изоляции и, как следствие – короткому замыканию. Случается, что изолента, ранее примененная для изоляции скруток, размоталась, например, из-за произошедшего ранее потопа от верхних соседей. А оголённых участков проводов в распределительной коробке однозначно быть не должно.


Если и здесь все в порядке, придется искать поврежденный участок скрытой проводки. Для начала надо постараться вспомнить, не проводилось ли незадолго до выявления аварии сверления стены (забивания в нее гвоздей). Случается, что такими действиями без предварительной «разведки» нарушается целостность проводки или ее изоляции, что ведет к коротким замыканиям.


Поиск неисправностей скрытой проводки лучше всего проводить с использованием специального прибора. Если его нет, то приходится разбирать соединения в монтажных коробках и прозванивать каждый участок сети индивидуально, выявляя место или , или замыкания проводников. И если опыта в подобных операциях нет, то лучше сразу вызывать специалиста.

Ну а при выявлении поврежденного участка ничем, кроме как его заменой, делу не поможешь.

Видео: Возможные причины частого срабатывания автоматического выключателя

Другие возможные случаи срабатывания

Помимо упомянутых, могут быть и другие причины срабатывания защиты. Они встречаются не столь часто, но знать о них не помешает.

  • Случается, что автомат с невысоким номиналом тока срабатывания (6 или 10 А) отключается в момент перегорания лампочки накаливания. В то мгновение, когда происходит разрыв волоска, может образоваться электрическая дуга, и это воспримется выключателем, как короткое замыкание.

Никакого дефекта в этом нет, и никаких особых мер не требуется. Просто давно уже пришла пора отказаться от ламп накаливания и перейти на более современные и экономичные источники света.

  • Еще до всех указанных выше операций всегда имеет смысл сразу проверить, все ли в порядке с самим автоматическим выключателем. А конкретно – хорошо ли затянуты провода в его клеммах.

При недостаточной затяжке клеммы не исключается искрение, которое ведет к нагреву сначала металлического контакта, а от него – и биметаллической пластины теплового расцепителя. Отсюда – и срабатывание защиты. Но лучше уж так, чем дело закончится столь высоким нагревом, что начнет темнеть, а затем и плавиться корпус самого прибора.

Кстати – довольно распространенный дефект при использовании алюминиевой проводки. Сам по себе этот металл очень пластичный и при постоянном давлении винта (пластины) клеммы начинает «проседать». То есть контакт ухудшается со временем уже сам собой. Это требует регулярной подтяжки, про которую, естественно, забывают. Так что если в доме или квартире все еще используется алюминиевая проводка, одним из приоритетов должна стоять реконструкция домашней электросети с заменой алюминия на медь.

Какой кабель должен использоваться для домашней проводки?

Согласно действующим правилам, проводка в жилых домах должна осуществляться только медными проводами. Там, где сохранился алюминий, рано или поздно все равно придется проводить капитальную замену. А разобраться с выбором поможет специальная публикация нашего портала.

  • Наконец, если тщательное проведение проверки домашней сети и подключаемых приборов все же не выявило никаких дефектов, можно говорить о неисправности самого автоматического выключателя. Понятно, что речь идет о скрытой неисправности – если на автомате оплавлен корпус или, скажем, обломан рычаг, то он подлежит замене априори.

А причина крытого дефекта автомата часто заключена в стремлении хозяина, как говорили раньше на Сухаревском рынке в Москве, «купить на грош пятаков». То есть приобрести за минимальные деньги прибор высокого качества. Увы, так в жизни обычно не бывает.

Автоматический выключатель – это, без преувеличения, прибор обеспечения безопасности — вашей личной, членов вашей семьи, жилища, всего нажитого имущества. Есть ли смысл экономитб в таких вопросах? Можно ли в здравом уме приобретать такое устройство по дешевке с рук или в китайском интернет-магазине, где никто не может гарантировать качество изделия и корректность его работы?


И даже в нормальном салоне-магазине внимание в первую очередь следует обращать на автоматы известных производителей, доказавших высокое качество своей продукции. Увы, с некоторыми брендами не все обстоит совсем благополучно.

Из отечественных производителей можно выделить бренд «Контактор», который, кстати, принадлежит «Legrand», что уже само за себя говорит. Автоматы «КЭАЗ» — тоже неплохое решение по соотношению цены и качества. Много можно встретить положительных отзывов о продукции молодой российской компании «DECraft». А вот к автоматам «IEK», несмотря на их ценовую доступность и широкую линейку моделей, претензий со стороны пользователей, увы, больше. чем достаточно.

Завершим публикацию размещением видеоролика, в котором показывается сравнение автоматических выключателей.

Видео: Автоматический выключатель – какой бренд предпочтительнее, « Schneider» или « IEK».

Отключение автоматического выключателя может быть вызвано множеством различных причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке. Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составит труда даже неопытному электрику. Далее мы расскажем читателям сайта , почему выбивает автомат в щитке и что делать для решения проблемы!

Перегрузка сети

Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали , то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.

Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла . Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм 2). Третий, самый надежный – на новую, которая будет способна выдержать мощную бытовую технику.

Доходчиво объясняется причина, по которой автомат выбивает, на видео:

Что делать, если происходит срабатывание АВ под нагрузкой?

Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия. Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Коротит электропроводка

Еще одной причиной, почему часто выбивает АВ, является . Фаза в каком-то месте прикасается к нулю, в результате чего происходит КЗ и автомат выполняет свою вторую защитную функцию – защиту от короткого замыкания. Если все потребители отключены от сети, а срабатывание происходит, нужно полностью . Дело это занимает довольно много времени и, помимо этого, нужно быть внимательным, чтобы найти неисправность.

В первую очередь Вы должны разобрать все розетки и выключатели света, проверить качество подключений жил к клеммам. Если провода болтаются, винтики нужно подтянуть. После розеток переходите к распределительным коробкам. Убедитесь, что качественное, нет оголенных участков, которые могут коротить. После коробок нужно переходить к светильникам. Очень часто начинающие электрики забывают проверить люстры, если автомат выбивает без нагрузки. Технология проверки аналогична розеткам – проверяете надежность соединений.

В самую последнюю очередь нужно проверить проводку, которая в большинстве домов и квартире скрытая (в стене). Лучше всего в этом случае использовать специальный прибор, которым можно быстро и точно найти КЗ. Однако в домашних условиях вряд ли у кого-то он найдется, поэтому выйти из положения можно с помощью мультиметра. О том, в проводке, используя тестер, мы рассказывали в соответствующей статье. Если и это не помогло, рекомендуем вызвать мастера, который с помощью тепловизора или же других приспособлений найдет короткое замыкание и устранит его.

Вышел из строя АВ

Ну и самая редкая причина, которая также не исключается – плохое качество автомата, который выбивает из-за того, что бракованный. Если Вы уверены, что проводка и бытовая техника целые, а перегрузка не возникает – проверьте автомат методом замены на аналогичный. С уверенностью можно сказать, что это поможет устранить проблему. Чтобы в будущем больше не столкнутся с таким случаем, рекомендуем ознакомиться с и выбрать один из списка.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Иногда на форумах можно встретить ситуацию, когда АВ выбивает при включении стабилизатора. Тут тоже свои нюансы, связанные с работой устройства и Вашей же невнимательностью. Дело в том, что стабилизаторы напряжения при пуске создают ток, который может превысить номинал Вашего автомата, в результате чего он выбьет. Может быть еще и причина в самом стабилизаторе. Дешевые китайские модели славятся своим браком.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще. Выбивает АВ на вводе, без групповых? Проверьте правильность . Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное

Короткое замыкание в старой проводке: почему не срабатывает автомат и как это исправить? | Электрика для всех

На каждом кабеле и проводе с напряжением 220 или 380 Вольт в обязательном порядке ставят предохранитель — на случай, если через провод будет протекать слишком большой ток. Жилы могут пропускать определённый ампераж, а если он будет превышен они начнут перегреваться и могут даже загореться.

В старой проводке, ток короткого замыкания может быть не очень большим, из-за высокого сопротивления старых проводов, ненадёжных соединений и старой подстанции. О том, чем это грозит — читайте в нашей статье: это важно знать!

От чего зависит ток короткого замыкания?

Путь, который проходит ток от источника напряжения до места КЗ

Путь, который проходит ток от источника напряжения до места КЗ

Взгляните на схему выше. На ней видно, что при коротком замыкании, электрический ток проходит по цепи начиная от обмотки трансформатора на подстанции, через воздушные линии, щиток с автоматами и наконец проводку в доме или квартире. Сопротивления всех этих участков складываются и, чем общее сопротивление будет выше, тем соответственно ниже будет ток короткого замыкания.

В новых домах, с недавно установленной подстанцией, ток КЗ может достигать нескольких сотен или даже тысячи ампер, а вот в старых запросто может быть ниже 100 ампер. Вы скажете: это ведь хорошо, чем меньше ток, тем меньше опасность! В общем это верно, но при низком токе нас подстерегает другая угроза — может не сработать автомат защиты.

При каком токе срабатывает автомат?

Здесь ситуация двоякая. С одной стороны, в автомате есть тепловой размыкатель, который срабатывает при небольшом токе — например 20 ампер. Но он медленный — до срабатывания может пройти несколько секунд, а при коротком замыкании за это время могут загореться провода.

С другой — во всех современных автоматах есть «мгновенный» размыкатель, который отключает линию со скоростью звука. Одна беда — он срабатывает при большом токе. Например, для автомата с характеристикой «C» и номинале 16 Ампер, электромагнитный размыкатель сработает при токе от 80 до 160 ампер — точно никто не знает. Если ток КЗ будет меньше 80 ампер, что возможно в старой проводке, сработает только медленный размыкатель, а это грозит пожаром.

Что такое «автомат B» и почему лучше ставить его?

Обозначение автомата с характеристикой «В»

Обозначение автомата с характеристикой «В»

Для защиты старых проводок нужно ставить не обычные автоматы, которые продаются везде, с характеристикой «С», а чувствительные — с характеристикой «В». У них ток быстрого расцепителя гораздо ниже и гарантированно сработает даже при слабых токах КЗ, Одна беда — в продаже они бывают нечасто, так что придётся их заказывать, но оно того стоит!

В качестве общего автомата лучше оставить аппарат с обычной буквой «С» — он будет обеспечивать дополнительную защиту, «на всякий случай».

Спасибо за просмотр!

Причины срабатывания автоматического выключателя в щитке

Автор newwebpower На чтение 8 мин. Просмотров 500 Опубликовано Обновлено

Короткое замыкание (КЗ) в проводке является наиболее частой причиной срабатывания защитного автоматического выключателя. Далеко не всегда КЗ в электропроводке приводит к разрушению проводов — после повторного включения автомата проводка может исправно функционировать некоторое время до повторного срабатывания защиты.

Если исключены неисправности автоматического выключателя, то причину его частого срабатывания следует искать в повторяющемся коротком замыкании электропроводки.

Если имеется в наличии генератор звуковой частоты и радиоприемник, то при подаче сигнала на закороченный участок электропроводки, он будет выполнять роль антенны, но только до места короткого замыкания.



К сожалению, данный метод может не сработать при хаотически повторяющемся коротком замыкании, которое может не возникнуть при низком напряжении испытательного сигнала.

Выявление повторяющегося короткого замыкания

Иногда разрывы в изоляции происходят из-за старения проводов – изоляционный слой теряет пластичность, пересыхает, и в нем появляются трещины. Из-за нагрева электрическим током металл проводника расширяется, что приводит к искривлению проводов и возникновению КЗ.

Потрескавшаяся от старости изоляция на проводах

Данное явление часто имеет тенденцию к повторению. То есть, за то время, которое требуется хозяевам дома, чтобы повторно включить автомат, электропроводка успевает остыть, металл сжимается, и провода перестают контактировать.

Если автомат выбивает часто без явных причин, при наличии нагрузки, не выходящей за рамки предельно допустимой, то наиболее вероятной причиной является тепловая деформация проводов с поврежденной изоляцией.

Обнаружение и ремонт поврежденных часто замыкающихся участков электропроводки сильно затруднен из-за того, что провода скрыты под слоем штукатурки. Но наиболее сильный нагрев проводов наблюдается у точек их соединения в распределительных коробках.

Сильно оплавившаяся изоляция проводов возле клеммных колодок

Поэтому, первым делом нужно осмотреть все распределительные коробки по пути прохождения линии, на которой выбивает автомат, включая все разветвления.

Поскольку кратковременная дуга, возникающая при коротком замыкании, практически всегда оставляет следы в виде оплавленной изоляции и характерной черной сажи на проводах, то уже при визуальном осмотре коробок можно обнаружить причину срабатывания автоматических выключателей.

Вскрытие и осмотр распределительной коробки

Характерный запах паленой изоляции, явственно ощущаемый в комнате, и становящийся особенно сильным при разборе распределительной коробки, также может указывать на короткое замыкание в электропроводке.

Если в самой коробке следов КЗ не обнаружено, то запах может доноситься от проводки поблизости – даже если провода вмурованы в штукатурку, вследствие различных тепловых коэффициентов расширения у проводов будут образовываться микроскопические воздушные каналы, по которым будет распространяться запах от горения изоляции во время короткого замыкания.

Выявление срабатывания автомата без нагрузки

Без специальных приборов, типа тепловизора, или генератора и приемника сигнала, очень трудно локализовать проблемный участок электропроводки. Но проявив терпение и смекалку, проводя исследования и осмотр проводки, можно выявить и устранить ее неполадки.

Обнаружение местоположения короткого замыкания

Вначале нужно выяснить, выбивает ли автомат без нагрузки. То есть, электропроводка должна находиться под напряжением, но ток будет отсутствовать, так как все электроприборы отключены.

Если автомат сработает в этом случае, то причиной КЗ могут быть тепловые расширения стен, ветровые или сейсмические колебания самого дома. Необходимо исследовать стены на наличие трещин – в данном месте изоляция проходящей электропроводки может быть повреждена.

Трещина в стене способна повредить проходящую рядом электропроводку

Часто сильные вибрации могут приводить к резонансным колебаниям подпружиненных проводов, что будет заставлять их иногда соприкасаться. Осмотр распределительных коробок поможет выявить следы возникающих при этом коротких замыканий.

Еще одной причиной срабатывания автомата без нагрузки может быть повреждение изоляции и попадание влаги на поврежденный участок.

Влага может появиться от протекания поврежденного водопровода или теплоцентрали. Мокрое пятно не всегда может выступать наружу стены, к тому же, его обнаружение затрудняется слоем обоев.

Внизу распределительной коробки видны следы ржавчины и отложения извести

Периодическое протекание водопроводных коммуникаций, высыхание стены и повторное намокания могут быть причиной частого, но хаотического срабатывания защиты в щитке. Данные утечки тока можно выявить, проверив сопротивление между проводами линий и заземлением – оно должно составлять мегаомы и больше.

Срабатывание автомата под нагрузкой, ниже номинальной

Если при выключенных электроприборах автомат не срабатывает, то, возможно причина кроется в самой нагрузке.

Чтобы не перетаскивать крупные электроприборы к другой розетке, их можно временно подключить на иную линию с помощью удлинителей, при условии, что поперечное сечение их проводов соответствует нагрузке.

Если автомат выбивает на линии, к которой также подключены электроосветительные приборы, то их тоже необходимо проверить – выделяемое тепло лампами может влиять на тепловое расширение проводов подключения.

Опустить декоративный колпак люстры, чтобы осмотреть соединения проводов

Если все электроприборы, составляющие нагрузку автомата, прошли визуальную проверку или проверены на других автоматических выключателях, а проблемное защитное устройство всё равно срабатывает при нагрузке, то причину следует искать в электропроводке, при условии, что распределительные коробки тщательно осмотрены и проверены.

Поэтапный метод обнаружения неисправной проводки

Алгоритм поиска проблемного участка электропроводки может быть таким – вначале нужно зафиксировать (приблизительно), при каком токе (нагрузке) сработал автомат. Это можно сделать, учтя, какие электроприборы в это время были включены.

Данную суммарную нагрузку следует подключить к ближайшей к автомату розетке.

Чтобы долго не ждать, нагрузку можно увеличить до номинальной для автомата, защищающего данную линию. Если во время работы данного оборудования, подключенного к одной розетке, автомат сработает, то неполадка кроется именно в данном участке цепи – линия подключения розетки, распределительная коробка, и проводка от нее к щитку.

Причиной повторяющегося короткого замыкания могут быть оплавленные провода подключения розетки

Разобрав коробку, можно подключить тестовую нагрузку к вводному участку проводки, идущей от щитка. Если срабатывание повторится – то проблемный участок будет найден. Его придется заменить, или проложить временно отрезок наружной проводки к распределительной коробке.

Если, спустя продолжительное время, от нагрузки на ближайшей к щитку розетке автомат не сработал, подобное испытание производят со всеми розетками, подключенными к данной коробке. При исправной работе автомата только с данной коробкой, испытания переносят к следующей распределительной коробке проверяемой линии.

Для проведения данных испытаний необходимо иметь схему домашней электропроводки. Если схемы нет, то все остальные автоматы в щитке необходимо выключить – это исключит подключение к соседним выключателям.

Схема квартирной электропроводки

Поэтапное прохождение всех розеток и распределительных коробок методом подключения нагрузки позволит выявить поврежденный участок электропроводки между двумя распределительными коробками, или между коробкой и розеткой.

Элемент случайности

Как уже говорилось, необходимо терпение при поиске неполадок подобным методом исключения исправных участков путем испытаний – ведь автомат сработает не сразу, и на время его срабатывания влияют такие факторы как температура в щитке и в электропроводке, напряжение сети и состояние проводки на данный момент.

Иногда нагрев соседних проводов от другой линии может дополнительно деформировать замыкающиеся проводники. В этом случае отсутствие нагрузки на соседних линиях не позволит испытаниям выявить место неполадки.

Поэтому следует как можно тщательней запомнить все условия, при которых срабатывала защита, чтобы их воссоздать при тестовых испытаниях проводки.

К тому же, существует элемент случайности, который вообще как-то воссоздать, рассчитать и предвидеть нельзя – ветер, колебания дома и стен, изменения влажности, сильные вибрации, которые также будут влиять на срабатывание защиты.

Техника безопасности

Данный метод требует сосредоточенного внимания и соблюдения электробезопасности – розетка может быть не рассчитана на суммарный ток, при котором происходит срабатывание – поэтому нагрузку лучше подключать напрямую к клеммам.

При подключении нагрузки в распределительной коробке также следует обеспечить надежный контакт. Если провода спаяны, или сварены, то необязательно их рассоединять – можно намотать провода сверху, удалив изоляцию. Если подключения осуществлены при помощи колодок, то провода необходимо будет отключать.

Монтаж в коробке выполнен при помощи клеммников Wago

Естественно, перед каждым подключением тестовой нагрузки, обязательно нужно снять напряжение. Испытания лучше проводить вдвоем – чтобы один человек контролировал щиток, не допуская случайного включения напряжения посторонними людьми, а другой наблюдал за проводкой и подключенной нагрузкой.

Описанным выше способом можно выявить проблемный участок электропроводки. Чтобы найти точное местоположение короткого замыкания, необходимо использовать специальные приборы.


Как не оконфузиться при выборе автоматического выключателя / Хабр

Краткая заметка по поводу выбора автоматических выключателей. Искренне надеюсь, что читатель не узнает для себя ничего нового.

У поста есть видеоверсия на моем ютуб канале. Реалии времени заставляют меня делать еще и видео:

Определимся с целью

Для начала нужно определиться — для чего нам автоматический выключатель в электрощите. Задача автоматического выключателя — прежде всего защитить стационарную кабельную линию от протекания токов свыше предельно допустимых. Если ток превышен — то проводники нагреваются, с плавлением и разрушением изоляции или расплавлением самих проводников. И если не случится пожара, то случится дорогостоящий ремонт, с работами по замене замурованной в стенах электропроводки. А ток может быть превышен, если к линии подключили слишком много потребителей (происходит перегрузка) или если происходит короткое замыкание.  Неправильный выбор характеристик автоматического выключателя — путь к дорогостоящему ремонту, а при особенной везучести — к пожару.

Номинальный ток

Поняв, что автоматический выключатель должен защитить кабельную линию от протекания тока свыше допустимого, мы должны понять, какой же ток допустимый. Чаще всего ссылаются на вот эту табличку из ПУЭ (таблица 1.3.4):

Но, на мой субъективный взгляд, у этой таблички есть существенный недостаток, и он указан в источнике — эта табличка составлена для окружающей температуры +25, температуры земли +15 и температуры жилы (!!!) +65. Длительная работа изоляции при повышенной температуре ускоряет процесс старения полимеров, поэтому мое личное мнение — указанные в таблице цифры стоит уменьшить хотя бы на 1/4. Если кабель проложен таким образом, что его охлаждение затруднено, то предельно допустимый рабочий ток также уменьшают. Например если кабель расположен в пучке с другими кабелями или под слоем теплоизоляции.

И вот в этом месте подходим к самой неочевидной вещи. В таблице указаны предельно допустимые токи, а на автоматических выключателях указан номинальный ток. Номинальный ток автоматического выключателя, указанный  на нем — это ток, который может длительно проходить через автоматический выключатель и не вызывать его отключения. Для определения тока отключения заглянем в документацию, в график время-токовых характеристик:

Но это график конкретного экземпляра автоматического выключателя. В реальном мире, у автоматических выключателей есть разброс характеристик, даже у выключателей взятых из одной коробки. Поэтому на графике изображена область, в которой  окажется характеристика случайно взятого автоматического выключателя.

В результате, если взять определенный ток, то мы получим диапазон значений времени, за которое сработает автоматический выключатель. От и до, как например вот здесь:

Думаю  очевидно, что в расчетах стоит полагать, что нам попался самый плохой экземпляр, и берется самое худшее значение.

В автоматическом выключателе есть два расцепителя — тепловой, который достаточно точный, но медленный, и электромагнитный — очень быстрый, но неточный.  (В посте (https://serkov.su/blog/?p=5563) я разбирал, как к такому пришли, и почему лучше пока ничего не придумали.) В итоге получается нелинейная зависимость времени срабатывания от протекающего тока. Для наглядности возьмем автоматический выключатель, на котором указан номинальный ток 16А. При перегрузке будет работать тепловой расцепитель:

До тока в 1,13 от номинального, расцепления совсем  не произойдет (16*1,13=18,08А)

При токе в 1,45 от номинального тепловой расцепитель сработает, но за время менее 1 часа (!). (16*1,45=23,2А)

При токе в 2,55 от номинального тепловой расцепитель сработает за время менее 60 сек. (16*2,55= 40А)

При превышении тока еще сильнее — сработает электромагнитный расцепитель, но об этом чуть позже.

Все это становится понятнее, если взглянуть на график:

Откуда взялись эти магические цифры? Из стандарта (у нас в стране — ГОСТ 60898-1-220). Просто разработчики условились, что разброс параметров срабатывания расцепителей должны быть в этих пределах. Причем скорее всего взяли просто две удобные точки времени — 1 час и 1 минута, и воспользовались статистическими данными, чтобы получить кратности номинального тока.

Ну и чтобы совсем жизнь мёдом не казалась, стоит добавить, что в зависимости от температуры окружающей среды применяют коэффициенты. На жаре тепловой расцепитель прогревается и срабатывает быстрее, а вот на морозе наоборот.

А теперь сценарий везунчика по жизни. В частный дом заходит кабель, сечением 1,5 мм2. Щиток с автоматическим выключателем находится в холодном предбаннике, когда на улице мороз -35. Кабель от щитка идет через стену под слоем утеплителя. Автоматический выключатель на 16А почти час (!) будет пропускать ток в (16*1,45*1,25(поправочный на температуру, рис.4) = 29А. При 19А по табличке из ПУЭ у нас жилы будут горячими — +65С, а под слоем утеплителя изоляция уже начнет плавиться.

Еще раз резюмирую: Номинальный ток автоматического выключателя НЕ РАВЕН предельно допустимому току кабеля. Предельный ток кабеля должен вызывать отключение автоматического выключателя в адекватное время.

Тип электромагнитного расцепителя

Тепловой расцепитель медленный, что плохо при коротком замыкании — токи могут быть огромными, и даже за одну секунду могут наделать бед. Поэтому в конструкцию автоматического выключателя добавили электромагнитный расцепитель, который срабатывает за доли секунды. Но он настроен на ток в разы превышающий номинальный.

Дело в том, что некоторые виды потребителей при включении потребляют ток в разы, превышающий ток в рабочем режиме. Например мотор в пылесосе в момент включения кратковременно потребляет ток в 2-3 раза больший, но после разгона мотора, потребление снижается. Возможно вы замечали, как лампочки накаливания слегка притухают в момент включения чего-то как раз из-за этого. Вот график потребления тока мотора пылесоса:

Чтобы эти пусковые токи не заставляли сработать электромагнитный расцепитель, его характеристику сдвинули в зону бОльших токов, что бы такие кратковременные превышения тока были в зоне теплового расцепителя, который в силу своей инерционности такие краткосрочные процессы не замечает.

В итоге получилась линейка автоматических выключателей с одинаковыми тепловыми расцепителями, но с разными электромагнитными. Из-за огромного разброса параметров электромагнитных расцепителей — получились большие разбросы кратности тока срабатывания:

Характеристика В — электромагнитный расцепитель сработает при превышении тока в 3-5 раз

Характеристика С — электромагнитный расцепитель сработает при превышении тока в 5-10 раз

Характеристика D — электромагнитный расцепитель сработает при превышении тока в 10-20 раз

Вот они на графике:

Есть и другие характеристики (K, Z и т.д) но встречаются крайне редко и под заказ, поэтому опустим их.

Если по какой-то причине стартовые токи кратковременно попадут в зону действия электромагнитного расцепителя то возможны ложные срабатывания. И именно для исключения таких ложных срабатываний и сделали несколько типов характеристик.

Некоторые производители для упрощения указывают стартовые токи, вот например светодиодный драйвер уважаемой фирмы при включении кушает солидные 55А (из-за зарядки конденсатора в блоке питания), производитель даже сразу посчитал, сколько светодиодных драйверов можно подключить параллельно на один автоматический выключатель:

4 штуки с характеристикой В и 7 штук на автомат с характеристикой С. Кто бы мог подумать, что 150 ватт светодиодного света могут вышибать 16А автомат! Ситуация становится еще хуже, если используются некачественные светодиодные светильники,  где производитель не только не  предусмотрел плавный старт, да даже пусковой ток не регламентирует!

Если используется большое количество светодиодных светильников — то придется делить их на группы, чтобы одновременный пуск не вызывал срабатывание автоматического выключателя. Пытливый читатель задастся вопросом — а почему бы не взять просто автоматический выключатель  с характеристикой «C» или «D»? Тогда бы пусковые токи не вызывали бы ложных срабатываний! Но не все так просто….

Ток короткого замыкания

Можно иногда услышать выражение «сопротивление цепи фаза-нуль», оно по сути про то же. Ток короткого замыкания — это величина тока в цепи, в случае если из-за повреждения случается короткое замыкание (прямое соединение фазного проводника и нейтрального, или соединение фазного и заземления) в самом дальнем участке. В идеальном мире с идеальными проводниками ток короткого замыкания был бы бесконечным. Но в реальном мире кабели имеют собственное сопротивление, и чем они длиннее  тоньше — тем выше их собственное сопротивление. При обычной работе это не так важно — их собственное сопротивление много меньше сопротивления нагрузки. Но если случится короткое замыкание, ток будет ограничен именно этим собственным сопротивлением всех проводников в цепи + внутреннее сопротивление источника тока.

А теперь смотрим. В деревне Вилларибо измеренный ток короткого замыкания линии 278 Ампер, и электрик поставил автоматический выключатель С16:

Как видим все отлично — при коротком замыкании тока будет достаточно, чтобы электромагнитный расцепитель сработал. А вот в деревне Вилабаджо очень плохая проводка, и ток короткого замыкания всего 124 А. Смотрим на график:

В самом худшем случае, электромагнитный расцепитель типа «С» сработает при токе в 10 раз больше номинального (16*10=160А). А значит при 124А возможна ситуация, когда электромагнитный расцепитель при коротком замыкании не сработает, а пока тепловой расцепитель успеет сработать — по линии будет гулять ток в 124А, что может закончиться плохо. В таком случае деревне Вилабаджо нужно или менять проводку, чтобы уменьшить потери, или использовать автоматический выключатель типа В16, у которого электромагнитный расцепитель сработает в худшем случае при токе 5*16=80А. Теперь вы понимаете, почему характеристика типа D (10-20 *Iном) в некоторых случаях изощренный способ стрелять себе в ногу?

Как же определить ток короткого замыкания? Для  проектируемых линий его можно расчитать — длина кабеля известна, сечение тоже. Для линий уже находящихся в эксплуатации — только измерять, поскольку никто не знает, на что пришлось пойти электрикам при ремонте поврежденных участков.

Для определения тока короткого замыкания есть специальные приборы. Показывать современные не интересно, поэтому покажу суровый советский олдскул, который есть у меня. М-417 измеряет сопротивление цепи путем измерения падения напряжения на известном сопротивлении, а ток короткого замыкания необходимо рассчитывать:

Щ41160, творение сумрачного советского гения.  Устраивает короткое замыкание на доли секунды и измеряет ток непосредственно. В коричневой коробочке на проводе — предохранитель на 100А.:

Как правило, ток короткого замыкания измеряют при введении линии в эксплуатацию, и планово, раз в несколько лет. Только после измерения тока короткого замыкания можно сказать, правильно ли подобрана защита.

Ток короткого замыкания равен …Oh shi….

Если ток короткого замыкания будет черезчур большим? Вот тут мы сталкиваемся с отключающей способностью автоматического выключателя.  В момент размыкания контактов выключателя загорается электрическая дуга, которая сама по себе проводит ток и гаснет неохотно. Для ее принудительного разрушения в конструкции автоматических выключателей предусмотрены дугогасительные камеры. Вот здесь на высокоскоростной съемке видно как работает дугогасительная камера:

На автоматическом выключателе в прямоугольной рамке нанесена величина  отключающей способности в амперах — это максимальный ток, который способен разомкнуть автоматический выключатель без поломки. Вот на фото автоматические выключатели с отключающей способностью в 3000, 4500, 6000 и 10000 А:

Для наглядности я их разобрал. Большая отключающая способность заставляет не только делать дугогасительные камеры больше, но и усиливать другие конструктивные части, например защиту от прогара вбок.

Отключающая способность автоматического выключателя должна быть больше тока короткого замыкания в линии. Как правило, 6000 А достаточно для большинства применений. 4500А обычно достаточно для работы в линиях старых домов, но может быть недостаточным в новых сетях.

Коммутационная стойкость

При каждом включении/отключении автомата меж контактов загорается дуга, которая постепенно разрушает контактную группу. Производитель часто указывает количество циклов включения/отключения, который должны выдержать контакты:

Отсюда легко видеть, что автоматический выключатель не замена нормальному выключателю при частом использовании. Если пожадничать, и вместо пускателя с контактором  заставить сотрудника включать/отключать мешалку дергая автомат по 10 раз в  день, то автомат может прийти в негодность менее чем за пару лет. Вот фото автоматического выключателя, контакты которого пришли в негодность из-за большого тока:

Помните, каждая коммутация и срабатывание автоматического выключателя «съедает» его ресурс.

Класс токоограничения

Наверное самая мистическая характеристика. Указывается в виде цифры в квадратике. Про нее в рунете написано мало и чаще ерунда. Класс токоограничения, если упрощать, говорит о количестве электричества, которое успеет пройти через автоматический выключатель при коротком замыкании прежде, чем он отключит цепь, и  говорит о быстродействии. Всего классов три:

Что интересно, отечественными стандартами класс токоограничения не регламентируется, поэтому на картинке выше нет кириллицы. Цифры в таблице — это величина интеграла Джоуля. Отечественные производители указывают класс просто потому что «так принято», а не того требуют отечественные стандарты 🙂  В быту на данный параметр можно не обращать внимание — классы хуже третьего встречаются в продаже не часто.

Селективность

Вам бы не хотелось, чтобы при перегрузке или коротком замыкании срабатывал автоматический выключатель где-то на столбе у ввода в дом. При последовательном соединении автоматов защиты, подбором их характеристик можно добиться селективности — свойству срабатывать защите ближайшей  к повреждению, без срабатывания вышестоящей. И у меня две новости.

Хорошая — можно воспользоваться специальными таблицами, которые есть у многих производителей, и подобрать пары автоматических выключателей, которые при перегрузке будут обеспечивать селективность. На графике это видно как непересекающиеся графики работы  расцепителей:

Но по графику вы могли понять, что плохая новость — обеспечить полную селективность автоматических выключателей при коротком замыкании затруднительно. Кривые пересекаются в области больших токов. Поэтому чаще всего речь о частичной селективности. Например, если синий график — автомат В10, а фиолетовый В40, то ток селективности составит 120А (значение взято из таблиц одного производителя для конкретной модели автоматов). Тоесть при токах меньше тока селективности — все отлично. При токах больше — сработать могут оба устройства защиты.

В бытовой серии модульных автоматических выключателей обеспечивать селективность, даже частичную, довольно трудно. Лишь большие и мощные устройства защиты, например на подстанциях, имеют тонкие настройки уставок расцепителей для обеспечения селективности с вышестоящими устройствами защиты.

Да скажи уже что ставить!?

Прежде всего то, что предусмотрено проектом.

Ну а если уж совсем среднестатистический случай с кучей оговорок, то:

Линия 1,5 мм2 — Автомат В10 с отключающей способностью 6000А

Линия 2,5 мм2 — Автомат В16 с отключающей способностью 6000А

Применение автоматического выключателя с характеристикой «C» или «D» вместо «B» должно иметь вескую причину.

Плюшки

Автоматические выключатели разных производителей могут содержать разные приятности/полезности, которые напрямую на защитные функции не влияют, но могут быть полезны:

Это различные шторки/колпачки/крышечки для пломбирования вводного автомата по требованию электросетевой компании.

Это визуальный индикатор фактического состояния контактов, такой индикатор останется красным, если контакты из-за перегрузки сварились

Это окошки для дополнительных нашлепок с электромагнитными расцепителями, контактами

Это дополнительное окошко у клемм для использования гребенки при подключении

и прочее и прочее.

Резюме

  1. Номинальный ток автоматического выключателя не равен предельно допустимому для кабеля!  В силу особенностей конструкции автоматический выключатель может длительное время пропускать через себя токи значительно больше номинальных и не отключаться.

  2. Разные типы электромагнитных расцепителей позволяют избежать ложных срабатываний, но использовать тип С, и в особенности тип D нужно понимая что к чему.

  3. Если ток короткого замыкания в вашей линии мал — то использование автоматического выключателя требует вдумчивого подхода.

  4. Если ток короткого замыкания в вашей линии огромен, то отключающая способность автоматического выключателя должна быть еще больше.

  5. А чтобы знать ток короткого замыкания, его нужно измерить специализированным прибором. И только после измерения можно сказать, будет ли правильно работать  защита

Хочу сказать спасибо всем, кто принимал участие в рецензировании черновика. Буду рад указаниям на фактические ошибки в статье и ценным дополнениям.

Что делать, если выбивает автомат кондиционера?



Выбивание автомата у кондиционеров далеко не  редкость. И причин этому несколько, по определённым признакам можно определить, что явилось причиной отключения автомата.

Сам автомат — это пороговый элемент, который при превышении тока срабатывает, то есть отключается. Одной из причин может быть короткое замыкание в цепи.

Причины выбивания автомата

Автомат выбивает сразу после включения



При включении автомата в щитке, его сразу же выбивает
Причина скорее всего в коротком замыкании провода ведущего от щитка до кондиционера, или в неправильном подключении на самой клеммной колодке в кондиционере.


Проверить можно мультиметром в режиме измерения сопротивления или в режиме «прозвонки». Но не всегда этот способ даёт положительный результат, так как прибор измеряет сопротивление низким напряжением, а не высоким.

Наверняка можно проверить отключив старую проводку и заменив её новым куском, который можно подключить напрямую к розетке через предохранитель или на этот же автомат.

Если после замены провода, автомат всё равно выбивает, то дело в неправильном подключении или в замкнутом варисторе.



Для правильного подключения смотрим схему на защитной крышке или внутренней поверхности корпуса кондиционера (его необходимо разобрать)

Во-втором случае достаём плату и прозваниваем варистор, меняем в случае необходимости. Подробнее в этой статье http://masterxoloda.ru/1/zamena-varistora-2



Кондиционер не работает после включения автомата



Если автомат выбило, а после его включения кондиционер не включается, то причина или в  срабатывании предохранителя на плате управления или в «сгорании» самой платы.

Для устранения этого, меняем плату, варистор или ремонтируем сами.



Кондиционер выбивает через некоторое время после включения



Следующий случай, когда кондиционер работает, охлаждает, но через некоторое время срабатывает автомат, после его включения, кондиционер опять может проработать несколько минут, после чего всё повторится.
Превышение тока в этом случае происходит из-за повышения давления в системе, которое в свою очередь повышается из-за плохого охлаждения теплообменника, так как он забит грязью или пухом.
Обычная чистка мойкой высокого давления решит эту проблему.



Отключение автомата из-за короткого замыкания



И последний вариант — автомат выключается через несколько минут после включения кондиционера с пульта в режим охлаждения или обогрева.
Это значит что, короткое замыкание есть в межблочном кабеле, в самом компрессоре или неправильно соединение внутреннего и внешнего блоков.
Межблочный провод проверяем так же как и питающий , а компрессор проверяем так как написано в этой статье.

Естественно, предварительно не забыв проверить правильность подключения межблочной линии.



Как избежать короткого замыкания?



Зачастую, причиной короткого замыкания являются так называемые «скрутки», когда провода скручиваю вместе и изолируют изолентой, чтобы этого избежать используйте более надёжный способ — клеммные колодки.

Ещё одной причиной является перегрев проводов, чтобы этого избежать надо правильно выбирать кабель в зависимости от нагрузки, в этом вам поможет вот эта статья.

Выбивает автомат в щитке без нагрузки. Одна из причин почему автомат срабатывает без причины. Неисправность бытовой техники

При покупке современных автоматических выключателей требуется знать, что ремонту они не подлежат, поскольку изготавливаются в литом корпусе, детали не взаимозаменяемые. Приобрести новые электротехнические устройства не составляет труда – они продаются в любом строительном магазине и стоимость их весьма демократичная.

Как работает автоматический выключатель

Прежде чем выяснить основные причины, по которым автоматические выключатели выходят из строя, рекомендуется ознакомиться с устройством и принципом работы агрегата. В состав автомата входит несколько электромагнитных разъединителей, тепловых разъединителей и силовых контактов.

Особенность теплового разъединителя сводится к медленному срабатыванию при превышении номинального тока. Электромагнитное устройство срабатывает за доли секунды при превышении тока или коротком замыкании.

Основные проблемы

В состав конструкции входит небольшое количество деталей. Владельцы автоматических выключателей сталкиваются с тремя основными видами поломок:

  • выбивает;
  • не взводится;
  • не выключается.

Если регулярно выбивает автомат, это может свидетельствовать о резком исчезновении напряжения или же при включении мощного бытового прибора одна из цепей отключается от питающей магистрали. Не включаться автомат может также по следующим причинам:

  • От автомата отгорели провода или попросту оплавились.
  • Не взводится рычаг по той причине, что его заклинило.
  • При взведении рычага он сразу же опускается вниз, напряжение не появляется вовсе или появляется на короткий промежуток времени.

Все перечисленные неисправности требуют незамедлительного решения, в противном случае повышается вероятность возгорания.

Устройство выбивает без видимых причин

Одна из причин выбивания автомата – скачки напряжения

Регулярно автомат может отключаться из-за скачков напряжения в питающей сети или в результате некорректной работы теплового разъединителя. Первую проблему поможет устранить лишь стабилизатор напряжения, монтируемый по входу до автомата, но это требует больших финансовых затрат. Причиной отключения по тепловому разъединителю становится продолжительное, но незначительное отклонение по величине номинального тока.

Как правило, это свидетельствует не о поломке электротехнического устройства, а о его неправильном использовании. Например, если автомат трещит, гудит или неприятно пахнет – он перегружен. Также причиной может быть размыкание контактов.

Для устранения проблемы можно попробовать проверить затяжку провода и при необходимости достать его для очищения контактов от нагара и окислов, далее – затянуть заново. Без предварительной разборки автомата решить проблему не удастся. Если нет возможности провести процедуру, лучше приобрести новое устройство.

Срабатывание при включении нагрузки

Поврежденная изоляция кабеля

Если автомат ведет себя некорректно при включении определенного бытового или осветительного прибора, проблема кроется в самом устройстве или проводе, ведущем к источнику проблемы. Короткое замыкание возникает в результате нарушения целостности изоляционного слоя кабеля.

Для решения проблемы требуется провести диагностику, основной кабель линии заменить временным. Если это помогло, предстоит полностью проверять проводку по дому и модернизировать или заменять ее.

Автомат не включается

Если человек пытается поднять рычаг, и он автоматически вновь опускается вниз, это может свидетельствовать о наличии КЗ или механическом износе рабочий узлов агрегата. Убедиться в этом можно достаточно просто – следует прозвонить питающую фазу на ноль индикаторной отверткой или омметром. Для решения проблемы восстанавливают изоляционный слой или производят замену кабеля, если же отсутствует КЗ, потребуется полная замена оборудования.

Заклинил рычаг

Встречается проблема, когда просто не удается сдвинуть рычаг с нижнего положения. Объяснение этому одно – заклинило механизм привода контактов. Образоваться проблема может в результате отключения устройства под нагрузкой или брызги заклинили подвижный контакт, образовалась сильная дуга. Как правило, для решения проблемы требуется устанавливать новый автомат.

При КЗ не отключается автомат

Существует две наиболее распространенные причины, по которым отсутствует реакция на КЗ:

  • Заклинил или вышел из строя механизм электромагнитного разъединителя.
  • Залипли контакты в результате перегревания и формирования дуг при размыканиях.

Для устранения проблемы требуется монтировать новый автомат.

Причины выбивания автомата

Чтобы автомат корректно работал, при покупке нужно изучать маркировку, выяснять, подходят ли параметры

Выделяют 5 основных причин, по которым выбивает автомат в квартире, и он не включается:

  • В электрической проводке произошло короткое замыкание.
  • Перегрузка электрической магистрали.
  • Неисправность осветительных приборов или одного из них.
  • Поломка автоматического выключателя.
  • Некорректная работа одного из электрических приборов.

Дефект автомата

Вероятность, что был приобретен и установлен прибор с дефектами, ничтожно мала, особенно если предпочтение было отдано брендовым моделям. Единственный действенный способ проверить работоспособность автомата, установить на его место новый. Если новое устройство также выбивает, причина кроется совершенно в другом.

Как и другие электротехнические приборы, автоматический выключатель имеет свой эксплуатационный срок. Износ составляющих приводит к снижению производительности и ухудшению технических характеристик.

Неисправные бытовые приборы

Причиной выбивания автомата также может являться бытовая техника. Убедиться в этом можно следующими способами:

  1. Изъять из розеток все подключенные бытовые приборы.
  2. Если автомат не выбило, постепенно нужно подключать по одному электротехническому устройству.
  3. Как только автомат отключится, будет понятно, какой из приборов неисправен.

Если некоторая бытовая техника подключена напрямую, например, посудомоечные машины или кондиционеры, обесточить их можно только в распределительном щитке.

Некорректная работа осветительных приборов

Если автомат выбивает при включении света, нужно проверить лампочки и патроны

Встречаются ситуации, когда автомат выбивает с включением осветительного прибора. Это свидетельствует о неисправности люстры.

  • Замыкание в цоколе лампы. Выкручивают все лампочки и поочередно подключают.
  • Плохой контакт между проводкой внутри люстры и питающей токопроводящей жилой.

Со стремительным ростом популярности светодиодных ламп становится распространенной проблема выбивания автоматов. Обусловлено это наличием трансформатора, предназначенного для работы на 12 вольт. Для решения проблемы нужно установить новый осветительный прибор или приобрести другой трансформатор.

Дефекты в электропроводке

Если причина в проводке, проблемы может быть две:

  • Износ изоляционного материала в проводнике.
  • Плохие контакты.

Первый случай в сравнении со вторым более сложный. Как правило, он касается и короткого замыкания. Найти участок КЗ без специального оборудования невозможно. В последнем случае достаточно разобрать розетку и почистить контакты.

Как продлить жизнь автоматическому выключателю

Чтобы продлить эксплуатационный срок автоматического выключателя, требуется руководствоваться двумя простыми советами:

  • Нельзя выключать устройство, которое находится под нагрузкой.
  • Нельзя перегружать защищаемую линию током выше номинального.

Когда по контактам протекает ток, и их собираются разъединить, образуется дуга. В результате сокращается эксплуатационный период оборудования, контакты быстро выходят из строя и обугливаются.

Проверка автоматического выключателя

Убедиться в работоспособности автоматического выключателя можно самостоятельно без использования специального оборудования. Для этого придерживаются следующего алгоритма действий.

Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат. Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки.

Особенности работы защитного автомата

Чтобы разобраться с причинами срабатывания автоматического выключателя, нужно сначала ответить на вопрос, для чего нужно это устройство и какие функции оно выполняет. Особенности работы АВ таковы:

  • Главной задачей аппарата является защита электрической проводки и подключенных к ней бытовых приборов от слишком мощного тока, возникающего по различным причинам.
  • Монтаж устройства производится на фазный контур, разрыв которого происходит при отключении пакетника. Если автомат имеет два и более полюсов, то при его срабатывании разомкнется также нулевой контур.

  • АВ может обесточивать сеть как при выключении вручную, так и при возникновении аварийной ситуации, которая может привести к повреждению элементов цепи.

Выбивает автомат: в чем причины?

Теперь непосредственно переходим к вопросу о том, почему выбивает автомат в щитке. Срабатывание автомата может происходить по следующим причинам:

  • Перегрузка в электросети.
  • Выход из строя одного из устройств, включенных в цепь.
  • Поломка осветительного прибора.
  • Неисправность защитного устройства.

Любая из перечисленных причин способна привести к тому, что АВ выбьет. Рассмотрим более подробно каждую из них.

Перегрузка

Так называется ситуация, когда величина тока в цепи превосходит номинальную, на которую рассчитан защитный выключатель. Для лучшего понимания приведем пример.

Для работы с розеточными группами в основном используются АВ, номинальный ток которых составляет 16 – 25 А. Этот показатель соответствует суммарной мощности 3,5 – 5,5 кВт. Допустим, что к розеточной группе, для защиты который установлен автоматический выключатель, рассчитанный на 25 А, подключена электроплита, мощность которой составляет 3 кВт, электрочайник на 1,3 кВт, а также СВЧ-печь на 2 кВт.

Если сложить мощность перечисленных бытовых приборов, то мы получим величину нагрузки 6,3 кВт. Учитывая, что максимальная нагрузка, выдерживаемая защитным устройством, равна 5,5 кВт, одновременное включение всех трех аппаратов приведет к тому, что автомат выбьет.

Чтобы избежать этого, не следует относиться легкомысленно к расчету суммарной нагрузки в цепи. Если подключение устройства в розеточную группу приведет к превышению суммарной мощности, его следует подсоединять к другой цепи.

Пример неправильного расчета проводки на видео:

Не пытайтесь решить проблему установкой автомата, рассчитанного на более высокую мощность. Если его номинал превысит тот, который по своему сечению способна выдержать электропроводка, проблемы неизбежны. В этом случае кабель под воздействием слишком большого тока будет греться до тех пор, пока изоляционный слой не расплавится и не вызовет КЗ, а в худшем случае – возгорание. Автомат при этом будет продолжать подавать ток в цепь вплоть до наступления замыкания. Поэтому, если при прокладке линии использован кабель сечением 2,5 мм², номинал АВ для ее защиты не должен превышать 16 А (для алюминиевого проводника) или 25 А (для медного).

Поломка бытового прибора

Если включить в розетку неисправный домашний электроприбор, то вероятность того, что автомат «вырубит», тоже довольно высока. Как найти устройство, которое стало причиной неполадок, рассмотрим на примере.

Допустим, в сеть на кухне включены электрическая плита, микроволновка и духовой шкаф. В этой цепи выбило автомат. Чтобы установить причину проблемы, действуем следующим образом:

  • Отключаем все агрегаты от сети.
  • Включаем автомат. Если без нагрузки его не выбивает – проводка и защитное устройство исправны.
  • Подключаем поочередно бытовую аппаратуру. Если, к примеру, при включении плиты и микроволновой печи цепочка работает, а при включении духовки выбивает автомат – духовой шкаф неисправен, и его необходимо либо менять, либо ремонтировать

Пример диагностики на видео:

Некоторые виды бытовых агрегатов (например, машинки для мытья посуды или кондиционеры) подключаются к сети напрямую, а не через электророзетку. Такие приборы нужно отключать от защитного устройства, установленного внутри распределительного щитка – только так получится произвести их проверку.

Неисправность приборов освещения

Теперь разберемся, из-за чего выбивает автомат при включении какого-либо осветительного прибора. В любом случае причиной является неисправность последнего, которая может быть следующей:

  • КЗ в цоколе электролампы. Чтобы найти неисправный элемент, нужно вывинтить их все и, вкручивая по одному, включать прибор освещения. Когда после вкручивания очередной лампочки при включении света АВ срабатывает – это означает, что причина проблемы найдена. Обнаруженную лампочку с пробитым цоколем нужно заменить исправной. Конечно, если перегорела единственная лампочка в приборе, и выбило автомат – причина неисправности налицо, и тратить время на ее поиски не надо.

Обратите внимание, что иногда лампочки сгорают по вине неисправного выключателя – это тоже может сопровождаться срабатыванием защитного устройства.

  • Подгорание контакта между кабелем питания и внутренней проводкой прибора. Для устранения неисправности достаточно зачистить контакт, а затем качественно заизолировать.
  • Замыкание внутри трансформатора светодиодной люстры. Если включение такого прибора приводит к выбитому автомату – высока вероятность, что проблема именно в этом. Для устранения неполадок нерабочий трансформатор нужно будет заменить исправным.

Как видим, причиной отключения АВ при выходе из строя осветительного прибора чаще всего становится короткое замыкание. Проводка при этом не успевает нагреваться до критического уровня, поэтому срабатывание вызывает не тепловой, а электромагнитный расцепитель.

Выход из строя защитного автомата

Причиной внезапного обесточивания сети могут стать и неполадки в самом автомате, но случается это очень редко, особенно если речь идет о моделях известных производителей. Но если есть подозрение на неисправность защитного устройства, его следует проверить, подключив новый, заведомо работоспособный. Можно также отсоединить контур от этого АВ и подключить его к соседнему пакетнику в распределительном щитке. Если и эти автоматы сработают – проблему нужно искать в другом месте.

Даже внешне исправный автомат может выбивать. Пример на видео:

Причиной выхода из строя автоматического выключателя может стать также длительная его эксплуатация, в ходе которой происходит естественное изнашивание его составляющих и ухудшение их технических параметров. Это касается и расцепителей. В результате устройство может сработать, даже если проводник нагрелся незначительно. Такой АВ подлежит замене.

Из-за чего выбивает дифференциальный автоматический выключатель?

Защитный автомат дифференциального типа может обесточивать сеть по тем же причинам, что и обычный (если сильно греется проводка или произошло КЗ). Но поскольку в его составе, кроме расцепителей, имеется УЗО, он реагирует и на ток утечки, поэтому отыскать причину срабатывания дифавтомата не так просто.

Если такое устройство срабатывает без видимой причины, нужно провести более тщательную проверку.

Осмотрите размыкатель, если нужно – подтяните контакты. Проверьте состояние электропроводки в распределительном щите. Если фазная жила касается заземленного металлического корпуса, это может стать причиной выбивания дифференциального автомата, хотя и не приведет к замыканию.

Допустим, что в щите неисправностей не обнаружено. Следовательно, в защищаемой электроцепи имеет место утечка тока. Ее причины могут быть следующими:

  • Неисправный электроприбор. Если пробивает на его корпус, срабатывает УЗО дифавтомата, задача которого состоит в том, чтобы не допустить поражения людей током.
  • Замыкание между собой провода защитного заземления и нулевой фазы, что иногда делают неопытные электромонтеры.

  • Сильная гроза. Мощные электрические разряды нередко становятся причиной выбивания дифференциального защитного устройства. В этом случае АВ лучше не включать, пока гроза не утихнет.
  • Изношенный изоляционный слой старой электропроводки. В этом случае утечка электротока происходит через микротрещины и вызывает срабатывание автомата. Поскольку такие повреждения плохо видны невооруженным глазом, а неисправный кабель не греется, обнаружить проблему бывает нелегко.
  • Запавшая кнопка «Тест» на аппарате или поврежденная корпусная часть также приводит к срабатыванию прибора. Неисправное устройство в этом случае подлежит замене.
  • Установка автомата не по схеме.

Дифференциальный автомат время от времени нужно проверять путем нажатия кнопки «Тест» при отключенной нагрузке. Исправный аппарат должен выключиться. Если же он продолжает работать, это говорит о нарушении защитной функции и необходимости замены устройства.

Почему выбивает УЗО – наглядно на видео:

Неисправность проводки

Причинами отключения АВ может стать:

  • Изношенный изоляционный слой кабеля.
  • Плохой контакт в выключателе или электророзетке.

Если проблема в выключателе или розетке, то для устранения неисправности нужно вскрыть элемент, зачистить подгоревшее место и правильно подсоединить кабель. При изношенной изоляции, особенно если дело касается скрытой проводки, найти проблему нелегко.

В этом случае поможет специальный прибор – трассоискатель, с помощью которого можно обнаружить повреждения кабеля, даже если он скрыт в стене.

Определив место неполадок, его нужно вскрыть и устранить неисправность, после чего вновь заделать канавку.

Заключение

В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.

Автоматические выключатели (АВ) – это обязательные для любой домашней электросети приборы обеспечения безопасности ее эксплуатации. Почти повсеместно они вытеснили столь распространенные ранее плавкие предохранители – так называемые пробки. Оно и понятно: автоматы (как обычно называют АВ в разговорной речи) – намного удобнее в использовании, более компактны, да и по надежности защиты стоят все же значительно выше.

Но иногда случается так, что автоматический выключатель с каким-то упрямым постоянством, и, по мнению хозяина квартиры или дома — без какой бы то ни было видимой причины, отказывается работать во включенном положении. То есть его, как говорят, регулярно выбивает. Нередко это подводит владельца к мысли о необходимости замены выключателя, причём, еще и с повышением номинала тока срабатывания. Стоп! Это в корне неправильное и даже чрезвычайно опасное решение! Для начала следует разобраться с причиной, выяснить, почему выбивает автомат. Просто так это не происходит. Да, есть небольшая вероятность и того, что неисправен сам АВ, но чаще всего — это сигнал о серьезных неполадках в электропроводке или в подключенных к ней приборах. То есть автомат, по сути, полноценно выполняет свою задачу. И своим выключением как будто напоминает владельцу – «Разберись с причиной!»

Основные функции автоматического выключателя, его базовое устройство и принцип работы

Настоящая публикация безусловно, рассчитана не на профессиональных электриков. Ее целью ставится показать самому обыкновенному человеку возможные причины срабатывания автоматического выключателя и «вооружить» его необходимым запасом знаний для выявления и устранения недостатков. Поэтому нелишним станет для начала вкратце ознакомиться с устройством автомата – так проще будет понять, как он работает, и почему его может выбивать.

Итак, подавляющее большинство современных автоматических выключателей, предназначенных для установки в бытовых сетях, представляют собой компактный прибор модульного исполнения для монтажа на DIN-рейку. Все устройство собрано в пластиковом корпусе характерной прямоугольной формы. На фронтальной стороне автомата расположен рычажок включения, нанесена маркировка с основными эксплуатационными характеристиками прибора. С тыльной стороны имеется специальный паз и фиксатор-защёлка для крепления на рейке.

Сверху и снизу расположены винтовые клеммы для подключения проводов при установке в схему домашней проводки. Количество пар контактов может различаться – от одной до четырёх. Соответственно, и сами выключатели по этому критерию делятся на одно-, двух-, трех- или четырехполюсные. В бытовой однофазной сети 220 вольт чаще применяются двухполюсный – на общем входе, и однополюсные – на отдельных линиях. Приборы с тремя или четырьмя парами контактов обычно рассчитаны на работу в трёхфазной сети 380 В.

Размеры автомата строго стандартизированы, и в зависимости от количества полюсов он может занимать от одного до четырех модуль-мест на DIN-рейке распределительного щита (шкафа).

Для чего предназначен автоматический выключатель?

  • Одна функция его совершенно очевидна – он может работать в качестве обычного выключателя. То есть при необходимости, в зависимости от места установки в общей схеме, у хозяина имеется возможность отключить или всю домашнюю (квартирную) электрическую сеть, или ее отдельный участок. Это нередко требуется для проведения профилактических, ремонтных, электромонтажных работ. Функция, безусловно, важная, но все же не определяющая суть работы этого прибора.
  • Вторая задача, и уже предохранительного плана – это защита домашней сети (или её определенного участка) от перезагрузки. Увы, немало потребителей электроэнергии совершенно не задумываются над тем, что у любого проводника имеется определенный предел по проводимому им току. И картину, когда к одной розетке через целый «каскад» удлинителей и тройников, включается сразу несколько довольно мощных электрических приборов, можно увидеть довольно часто.

Слишком высокий ток в проводке вызывает ее нагрев, что ведет к появлению и возгоранию изоляции, пластиковых корпусов розеток или подключенных приборов. И это – одна из распространенных причин возникновения пожаров.

Автоматический выключатель правильно подобранного номинала призван не допустить такой ситуации. При превышении максимального тока нагрузки в линии, спустя некоторое время, произойдет ее обесточивание.

  • Третья задача – это моментальное размыкание цепи в случае короткого замыкания в сети. Изношенность, недостаточность или ранее произошедшее плавление изоляции, нарушение правил электромонтажа в распределительных щитах и коробках или на розетках, возникшие неполадки в подключённых электроприборах — все это может привести к тому, что фазный провод замкнется с нулевым без нагрузки.

Опасность короткого замыкания трудно преувеличить. Ток в замкнутой цепи достигает значений в несколько тысяч ампер, чего, естественно, не выдерживает никакая проводка. То есть если мгновенно не прервать цепь, возможны масштабные плавления и возгорания проводки и приборов. И это уже – практически гарантированный пожар с весьма плачевными последствиями.

Значит, задача автомата – в кратчайший срок, измеряемый миллисекундами, отреагировать на короткое замыкание разрывом цепи, чтобы не допустить масштабной аварии.

Конструкция автоматического выключателя как раз и рассчитана на выполнение всех этих трех задач. Давайте взглянем на его устройство, и на то, как он срабатывает при нештатных ситуациях.


Итак, сверху и снизу автоматического выключателя расположены винтовые клеммы (поз. 1) для подключения подводящего и уходящего в сторону нагрузки проводов. На иллюстрации, просто для компактности изображения, прибор показан горизонтально. На деле сторона, находящаяся на рисунке справа, будет смотреть вверх. И чаще всего именно к этой клемме и подключается подводящий провод.

Клемма на входе соединена с неподвижным силовым контактом (поз. 2). В паре с ним работает подвижный силовой контакт (поз. 3). Именно замыкание и размыкание этой пары обеспечивает или коммутацию, или разрыв цепи. То есть на иллюстрации видно, что в данном случае автомат находится в выключенном положении – контакты разомкнуты.

Внутренняя коммутация в выключателе, помимо токонесущих металлических деталей, осуществляется с помощью мощных гибких проводников (поз. 4).

На лицевой стороне автомата имеется рычажок включения (поз. 5). Чаще всего нижнее его положение соответствует выключению, верхнее – включению прибора.

Рычажок механически связан со специальным механизмом, представляющим собой совокупность рычагов, пружин и стопоров (поз.6). При переводе рычажка в верхнее положение этот механизм обеспечивает смыкание подвижного силового контакта с неподвижным. И находится этот контакт в подпружиненном состоянии, то есть при воздействии на стопор под действием пружины произойдет автоматическое размыкание контактов.

А вот на этот стопор, удерживающий контакты замкнутыми, можно воздействовать тремя разными путями. Во-первых, просто переводом рычажка в нижнее положение, то есть при ручном выключении автомата. А во-вторых, срабатывание на выключение может вызвать любой из двух находящийся внутри расцепителей – тепловой или электромагнитный.

Электромагнитный расцепитель (поз. 7) обеспечивает срабатывание автомата при коротком замыкании. Он представляет собой катушку, витки которой являются частью общей цени прохождения тока через выключатель. Устройство выполнено по принципу соленоида, то есть внутри катушки размещен подпружиненный металлический сердечник, который механически связан с подвижным силовым контактом.

При протекании через катушку тока, нормального для электросети, создаваемый электромагнитный поток недостаточен для преодоления силы пружины и втягивания сердечника. Но если в сети произошло короткое замыкание, то сила проходящего тока мгновенно увеличивается в сотни раз. Соответственно, это сопровождается и мгновенным увеличением магнитного потока, создаваемого катушкой. Сердечник соленоида резко втягивается, что приводит к срыву рычажного механизма со стопора и отбросу, под действием пружины, подвижного контакта от неподвижного. Это дольше пишется и читается, а на деле — в доли секунды цепь разрывается.

Правда, до сотен и тысяч ампер стараются обычно не доводить – срабатывание электромагнитного мгновенного расцепителя обычно рассчитывается на определенное превышение проходящего тока относительно указанного номинала. По этим показателям автоматические выключателя делятся на классы по так называемой времятоковой характеристике, обозначаемые латинскими буквами. В бытовой сети могут применяться следующие классы:

  • В – срабатывание при превышении номинала силы тока в 3÷5 раз;
  • С – в 5÷10 раз;
  • D – в 10÷12 раз.

Время срабатывания в зависимости от размера превышения тока определяется специальными графиками.


Обычно класс В применяется при защите конкретных выделенных линий. Несколько линий могут быть объединены и защищены в щитке уже автоматом класса С. Класс D в большей степени подходит для мощной техники с электродвигателями. В бытовых условиях применяются нечасто.

Такое распределение автоматов по классам и рекомендуемому месту установки, кстати, обеспечивает и нужную селективность. То есть, например, при неполадках на отдельно взятой линии может сработать только ее автомат, а более «старший по ранжиру» останется во включенном положении, обеспечивая нормальную работу остальных участков. Понятно, что это очень существенно упрощает поиск неисправностей в случае частого срабатывания защиты.

Тепловой расцепитель (поз. 8) предназначен для обеспечения срабатывания автоматического выключения при превышении допустимого тока нагрузки. Он представляет собой биметаллическую пластину, которая является участком общей цепи проходящего через автомат тока. Если сила тока – в пределах указанного номинала, пластина неподвижна. Но когда в цепь включена излишне большая нагрузка, то за счет повышения силы тока начинается резистивный нагрев этой пластины. Из-за биметаллической структуры она при нагреве начинает изгибаться. И в определенный момент стронет с места фиксатор, удерживающий рычажный механизм во включенном положении. И опять же, под действием пружины, произойдёт размыкание неподвижного и подвижного силовых контактов.

Правда, здесь срабатывание происходит не мгновенно, а с определенной задержкой. То есть в том случае, если превышение тока будет отмечаться в течение определенного времени. При сборке автоматических выключателей они проходят калибровку – для этого имеется специальный регулировочный винт (поз. 9). Но после сборки этот винт становится недоступным, и сбить заводскую настройку пользователь не сможет.

Такая задержка необходима хотя бы для того, что при пуске многих приборов отмечаются весьма значительные скачки тока, который затем возвращается к номиналу. Особенно это касается приборов и бытовой техники, оснащенной электроприводами – электроинструмент, холодильники, насосы и другое. И чтобы автомат не реагировал выключением на каждый кратковременный пуск, предусматривается такая возможность.

Разрыв контакта при больших значениях тока обычно сопровождается возникновением электрической дуги. Чтобы она не нанесла урона автомату, в нем предусмотрено специальное дугогасительное устройство (поз. 10). Это отдельная камера с установленным в ней рядом параллельных металлических пластин. Дуга разбивается о них, теряет свою силу и становится неспособной, например, оплавить корпус или иные внутренние детали выключателя. Образованные при горении дуги газы отводятся через специально предусмотренное окошко (поз. 11).

Наконец, с тыльной стороны автомата расположен фигурный паз для установки на DIN-рейку, и подвижный фиксатор, обеспечивающий надежное крепление на ней (поз. 12).

Надеемся, с устройством автоматического выключателя у читателя появилась ясность. Можно перейти к рассмотрению причин его частого срабатывания.

Почему может срабатывать автоматический выключатель?

Прежде всего, не следует воспринимать срабатывание автомата, как некую «трагедию». Хотя бы потому, что он для этого и переназначен. И в большинстве случаев этот прибор своим выключением сберегает домашнюю электросеть и подключённые к ней приборы от масштабных аварий, которые могут закончиться очень тяжелыми последствиями.

Следующее – поиск неисправностей будет значительно облегчен, если домашняя сеть правильно организована. Речь идет о так называемой селективности установки автоматов. То есть вся внутренняя проводка в идеале должна быть разделена на отдельные линии, каждая из которых защищена собственным АВ с правильно подобранным номиналом.

Представленные в продаже линейки автоматических выключателей могут иметь номинальный ток в 6, 10, 16, 20, 25, 32, 40, 50 и более ампер. Важно выбрать правильную модель на каждую группу. Так, например, на входе в квартиру или небольшой частный дом может ставиться спаренный двухполюсный автомат 25, 32 или 40 ампер (в зависимости от сечения проводов на вводе). Далее, организуются отдельные линии на наиболее мощное домашнее оборудование (плита, духовка, стиральная или посудомоечная машина и т.д.), защищённые собственными автоматами с номиналом в 16 ампер (это получается мощность нагрузки 3.5 кВт). Аналогичные линии прокладываются на розеточные группы, расположенные в комнатах и на кухне. И отдельные линии объединяют осветительные приборы – здесь достаточно автомата с номиналом в 10 ампер.


Что этим достигается? Если выбило какую-то конкретную линию, а остальные продолжают работать в нормальном режиме, то участок поиска неисправностей резко сужается. Или, например, выбило вводной автомат, но при этом остальные АВ с более низким номиналом тока срабатывания остались включенными – с большой долей вероятности можно полагать, что причина срабатывания кроется непосредственно в распределительном щитке.

Еще одно важное замечание. Мало установить автоматический выключатель с номиналом, адекватным подключаемой нагрузке. Этой же нагрузке должно отвечать и сечение проводов на этой линии. В противном случае, если, например, установлен автомат на 16 ампер, но он включен в линию, где проложен алюминиевый провод сечением 1,5 мм, защита может и не справиться с задачей. По крайней мере, до тех пор, пока из-за перегрузки не начнётся плавление изоляции проводки с последующим коротким замыканием.

Сечение жилы медного провода, мм ² (в скобках — алюминиевого) Максимальный ток при длительной нагрузке, А Максимальная мощность нагрузки. кВт Номинальный ток защиты автомата, А Предельный ток защиты автомата, А Сфера применения в условиях дома (квартиры)
1,5 (2,5) 19 4.1 10 16 приборы освещения, сигнализации
2,5 (4,0) 27 5.9 16 25 розеточные блоки, системы подогрева полов
4,0 (6,0) 38 8.3 25 32 мощное климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6,0 (10,0) 46 10.1 32 40 электроплиты и электродуховки
10,0 (16,0) 70 15.4 50 63 входные линии электропитания

Ну а теперь – непосредственно к причинам срабатывания защиты.

Перегрузка линии

Это, пожалуй, наиболее частая причина срабатывания автоматического выключателя. И означает такая ситуация лишь то, что прибор добросовестно справился со своей задачей.

А истоки причины кроются в неправильной организации домашней электросети или в непродуманной эксплуатации бытовой техники. Случается, что на одну розеточную группу одновременно подлючается слишком большое количество приборов. Суммарная нагрузка, а значит – и ток в линии, превышает номинальный, и в автомате срабатывает тепловой расцепитель, тем самым защищая линию от аварийного перегрева.


В момент выключения автомата следует сразу же посмотреть, какая линия перегружена (если это организовано), и какая конкретно нагрузка была к ней в это время подключена. Как правило, картина получается наглядной. И при выключении одного из приборов выбивание автомата прекращается. Правда, при повторном включении приходится давать паузу в несколько минут – биметаллическая пластина теплового расцепителя должна остыть, иначе автомат попросту не включится.

Итак, как решается подобная проблема.

  • Первыми, безусловно, будут меры, так сказать, «административного плана». То есть следует и самому уяснить, и всем домашним растолковать, как и когда можно подключать одновременно мощную бытовую технику. Попробовать разнести приборы, без которых не обойтись, по разным розеточным группам. Или даже просто иметь в виду, что, например, если что-то готовится в электрическом духовом шкафу, не стоит одновременно с этим включать стиральную машину или мощный водонагреватель. Одним словом, расставить приоритеты по использованию тех или иных устройств, одновременная работа которых приводит к перегрузке.
  • Вторым способом решения проблемы может стать приобретение автоматического выключателя с номиналом на шаг больше (например, вместо 16 – 25 ампер). Но это возможно лишь в том случае, если позволяет сечение проложенных проводов, о чем уже говорилось выше. Если сечение недостаточное, то проблема только усугубится и приведет к еще большим неприятностям.
  • Отсюда напрашивается и третий вариант решения – это капитальный ремонт с заменой на качественные кабели с достаточным сечением медных жил. Особенно актуальным такой подход становится в домах или квартирах, где еще сохраняется старая алюминиевая проводка, совершенно не рассчитанная на современный уровень потребления электроэнергии.

Если же проводка не позволяет установить автомат большего номинала, и в ближайших планах хозяев пока не значится капитальное переустройство домашней электросети, остается только рациональное распределение и использование нагрузки. И, что интересно, в наше время это можно решить, так сказать, на «аппаратном уровне». Речь идет о специальных приборах, называемых реле приоритета нагрузок.

Особенно актуальным такой прибор становится, если лимит мощности, отведенный на квартиру или дом, недостаточен для одновременного включения всей установленной техники. То есть наблюдается частое выбивание общего автомата на вводе.

Работает это примерно так. Бытовые приборы заранее распределяются по приоритетному предназначению. То есть в первую группу, скажем, выделяются те, отключение которых нежелательно при любых условиях. Дальше, в зависимости от числа возможных линий на реле, производится «укомплектование» и других групп, причем приоритет каждой последующей меньше, чем у предыдущей.

В случае если допустимая нагрузка превысила установленный номинал, будет выключена группа с самым низким приоритетом. Если этого недостаточно – произойдёт выключение и следующей линии. Но наиболее важные приборы останутся в работе, и перегрева проводки можно не опасаться. При нормализации нагрузки реле автоматически будет включать линии в обратной последовательности.

Работа реле приоритета нагрузки, безусловно, требует отдельного подробного рассмотрения. И публикация на эту тему обязательно появится на страницах нашего портала.

Выход из строя бытовой техники

Другая ситуация – подключенная нагрузка явно адекватная номиналу автомата. Ничто не говорит о возможности перегрузки линии. Но защита срабатывает с «непоколебимым упрямством».

Причина может заключаться в неисправности подключенного (подключаемого) бытового прибора. В его электрической схеме могли образоваться неполадки, приводящие к короткому замыканию.

Выявить такой недостаток несложно. Прежде всего, следует, опять же, засечь, что конкретно было подключено к сети питания на момент срабатывания защиты. После этого все эти приборы отключаются. Далее, запускается автомат – и если срабатывания не произошло, то можно говорить, что участок аварии уже определенным образом локализован.


Следующим шагом начинают последовательно подключать ранее выключенные приборы к сети питания. И, естественно, ведется наблюдение за «поведением» автомата. Тот прибор, подключение которого к розетке вызовет срабатывание защиты, явно имеет внутренние неисправности и нуждается в ремонте. И от его эксплуатации придется отказаться до устранения неполадок.

Так следует проверить все отключенные приборы – картина должна обрисоваться в полной ясности. Но при проверке не забываем о повышенных мерах безопасности. Раз есть обоснованные предположения о неисправности какого-то устройства, то вовсе не исключается пробой фазы на его корпус. То есть следует проявлять особую осторожность, чтобы не получить электротравму.

Дефекты домашней проводки

В том случае, если вся нагрузка на линии отключена, но автомат все рано выбивает, причина может крыться в неисправности проводки. Вот здесь все уже несколько сложнее – придется немало повозиться, чтобы найти дефектный участок, на котором происходит короткое замыкание.

Начинают обычно с розеток и выключателей. При выключенной линии с них снимаются крышки, а затем в первую очередь проверяется состояние клемм. Нередко случается (и чаще – если проводка алюминиевая), что контакт ослаб, на нем происходит искрение, подгорание изоляции, откуда уже всего один шаг до короткого замыкания. И подтяжка контактов способна решить проблему.

К этому же может привести и ослабление пружинных металлических контактов розетки вследствие их износа. Вопрос решается установкой новой розетки. При этом необходимо избавиться от подгоревших концов проводов с оплавившейся изоляцией.

Как быть с пришедшей в негодность розеткой?

За состоянием розеток необходимо следить всегда – проще выявить проблему на начальной стадии и не допустить ее развития, чем затем «разгребать» возможные последствия. Как производится диагностирование неполадок и – читайте в специальной публикации нашего портала.

Следует сразу проверить и осветительные приборы – в их внутренней проводке также случаются замыкания. Дефект может крыться и в патроне — пригорание контактов или даже короткое замыкание на его клеммах.

Если осмотр розеток, выключателей и светильников ничего не дал – переходим к работе с распределительными коробками. Следует очень тщательно проверить все соединения проводов – нарушение контактов в скрутках или ослабления в клеммах ведут к искрению, перегреву проводников, плавлению изоляции и, как следствие – короткому замыканию. Случается, что изолента, ранее примененная для изоляции скруток, размоталась, например, из-за произошедшего ранее потопа от верхних соседей. А оголённых участков проводов в распределительной коробке однозначно быть не должно.


Если и здесь все в порядке, придется искать поврежденный участок скрытой проводки. Для начала надо постараться вспомнить, не проводилось ли незадолго до выявления аварии сверления стены (забивания в нее гвоздей). Случается, что такими действиями без предварительной «разведки» нарушается целостность проводки или ее изоляции, что ведет к коротким замыканиям.


Поиск неисправностей скрытой проводки лучше всего проводить с использованием специального прибора. Если его нет, то приходится разбирать соединения в монтажных коробках и прозванивать каждый участок сети индивидуально, выявляя место или , или замыкания проводников. И если опыта в подобных операциях нет, то лучше сразу вызывать специалиста.

Ну а при выявлении поврежденного участка ничем, кроме как его заменой, делу не поможешь.

Видео: Возможные причины частого срабатывания автоматического выключателя

Другие возможные случаи срабатывания

Помимо упомянутых, могут быть и другие причины срабатывания защиты. Они встречаются не столь часто, но знать о них не помешает.

  • Случается, что автомат с невысоким номиналом тока срабатывания (6 или 10 А) отключается в момент перегорания лампочки накаливания. В то мгновение, когда происходит разрыв волоска, может образоваться электрическая дуга, и это воспримется выключателем, как короткое замыкание.

Никакого дефекта в этом нет, и никаких особых мер не требуется. Просто давно уже пришла пора отказаться от ламп накаливания и перейти на более современные и экономичные источники света.

  • Еще до всех указанных выше операций всегда имеет смысл сразу проверить, все ли в порядке с самим автоматическим выключателем. А конкретно – хорошо ли затянуты провода в его клеммах.

При недостаточной затяжке клеммы не исключается искрение, которое ведет к нагреву сначала металлического контакта, а от него – и биметаллической пластины теплового расцепителя. Отсюда – и срабатывание защиты. Но лучше уж так, чем дело закончится столь высоким нагревом, что начнет темнеть, а затем и плавиться корпус самого прибора.

Кстати – довольно распространенный дефект при использовании алюминиевой проводки. Сам по себе этот металл очень пластичный и при постоянном давлении винта (пластины) клеммы начинает «проседать». То есть контакт ухудшается со временем уже сам собой. Это требует регулярной подтяжки, про которую, естественно, забывают. Так что если в доме или квартире все еще используется алюминиевая проводка, одним из приоритетов должна стоять реконструкция домашней электросети с заменой алюминия на медь.

Какой кабель должен использоваться для домашней проводки?

Согласно действующим правилам, проводка в жилых домах должна осуществляться только медными проводами. Там, где сохранился алюминий, рано или поздно все равно придется проводить капитальную замену. А разобраться с выбором поможет специальная публикация нашего портала.

  • Наконец, если тщательное проведение проверки домашней сети и подключаемых приборов все же не выявило никаких дефектов, можно говорить о неисправности самого автоматического выключателя. Понятно, что речь идет о скрытой неисправности – если на автомате оплавлен корпус или, скажем, обломан рычаг, то он подлежит замене априори.

А причина крытого дефекта автомата часто заключена в стремлении хозяина, как говорили раньше на Сухаревском рынке в Москве, «купить на грош пятаков». То есть приобрести за минимальные деньги прибор высокого качества. Увы, так в жизни обычно не бывает.

Автоматический выключатель – это, без преувеличения, прибор обеспечения безопасности — вашей личной, членов вашей семьи, жилища, всего нажитого имущества. Есть ли смысл экономитб в таких вопросах? Можно ли в здравом уме приобретать такое устройство по дешевке с рук или в китайском интернет-магазине, где никто не может гарантировать качество изделия и корректность его работы?


И даже в нормальном салоне-магазине внимание в первую очередь следует обращать на автоматы известных производителей, доказавших высокое качество своей продукции. Увы, с некоторыми брендами не все обстоит совсем благополучно.

Из отечественных производителей можно выделить бренд «Контактор», который, кстати, принадлежит «Legrand», что уже само за себя говорит. Автоматы «КЭАЗ» — тоже неплохое решение по соотношению цены и качества. Много можно встретить положительных отзывов о продукции молодой российской компании «DECraft». А вот к автоматам «IEK», несмотря на их ценовую доступность и широкую линейку моделей, претензий со стороны пользователей, увы, больше. чем достаточно.

Завершим публикацию размещением видеоролика, в котором показывается сравнение автоматических выключателей.

Видео: Автоматический выключатель – какой бренд предпочтительнее, « Schneider» или « IEK». Содержание:

Основной функцией автоматического выключателя является защита сети от перегрузок и коротких замыканий. Нередко возникают ситуации, когда хозяевам квартир и частных домов приходится решать проблему, почему выбивает автомат в щитке и устанавливать причины таких срабатываний. Обычно все дело ограничивается заменой автомата на более высокий номинал. Однако подобные действия не позволяют эффективно решить вопрос, поскольку срабатывание будет происходить уже при увеличившейся нагрузке на проводку. В результате, линии домашней сети могут перегореть и выйти из строя. Для принятия наиболее действенных мер, необходимо знать причины, вызывающие срабатывание автомата в каждом конкретном случае.

Выбивает автомат в квартире причины

Наиболее частой причиной срабатывания автомата считается выполнение им своей основной функции — защиты электропроводки от перегрузок. Каждая модель отличается собственным расцепления, начиная от 6 ампер и выше. При одновременном включении нескольких мощных приборов, происходит превышение уставки тока и срабатывание защитного устройства. Чаще всего перегрузку вызывает стиральная машина, водонагреватель и другая бытовая техника.

Данную проблему вполне можно решить различными способами. В первую очередь следует не допускать одновременного включения мощного оборудования. При наличии качественной проводки с медными жилами и сечением не менее 2,5 мм2 допускается установка более мощного автомата.

В некоторых случаях, когда выбивает автомат причины могут быть связаны с неисправной бытовой техникой. Поэтому автомат начинает выбивать при ее включении в одно и то же время. При наличии серьезной поломки отрицательное влияние могут оказать даже такие приборы, как чайник или компьютер. Чтобы проверить этот факт, следует поочередно отключить все приборы и посмотреть, как поведет себя автоматический выключатель. Если он работает нормально, значит причина заключается в одном из бытовых устройств, при включении которого произойдет срабатывание.

Довольно распространенной причиной считается короткое замыкание проводки. В каком-либо месте фаза соприкасается с нулем и автомат выполняет вторую функцию — защищает от короткого замыкания путем срабатывания.

Установить почему выбивает автомат можно простым способом. Все приборы должны быть отключены, и если автомат все равно срабатывает, значит неисправна проводка. Начинать проверку рекомендуется с розеток и выключателей, после них проверяются распределительные коробки, светильники и уже в самом конце выполняется проверка проводов. Обычно наличие короткого замыкания определяется с помощью . Однако в особо сложных случаях рекомендуется способного точно и быстро обнаружить неисправность.

Иногда незапланированные срабатывания происходят из-за низкого качества самого автомата. Неисправность можно выявить путем замены прибора новым устройством. В большинстве случаев это позволяет эффективно решить данную проблему.

При включении света выбивает автомат

Довольно часто в момент включения света выбивает вводной автомат, и вся электрическая сеть оказывается обесточенной. Данная неисправность может возникнуть по различным причинам, и самая главная из них заключается в неисправности подключения люстры, где используются обычные лампочки накаливания с цоколем Е27. Для выявления возможной неисправности нужно выкрутить лампы и осмотреть их цоколи на предмет замыкания.

В точке подключения люстры подгорает контакт, который становится причиной замыкания и срабатывания защитного устройства. Иногда все дело в трансформаторе на 12 вольт, входящем в конструкцию люстры.

В некоторых случаях срабатывание автоматического выключателя в щитке происходит в момент перегорания лампочки. Автомат выбивает под действием кратковременной перегрузки. При низком номинале в 6-10 ампер высока вероятность незапланированного срабатывания. Такого эффекта полностью лишены люминесцентные и светодиодные лампы.

Постоянно выбивает автомат в щитке

Довольно часто хозяева частных загородных домов и квартир задаются вопросом, почему выбивает автомат в щитке без нагрузки, при отсутствии видимых причин. Кроме уже рассмотренных факторов, подобная ситуация нередко возникает из-за перегрузок в розеточной сети.

При составлении проекта и монтаже электропроводки нельзя с абсолютной точностью установить степень нагрузки на каждую группу розеток. Обычно на 3-4 розетки приходится отдельный автоматический выключатель. Однако при наличии мощного защитного устройства, значение номинального тока подключенных розеток может быть значительно ниже.

В такой ситуации обязательно возникнет перегрузка, особенно, если в одну группу розеток включены одновременно утюг, плита, микроволновка и другое мощное оборудование. В результате, происходит непременное срабатывание автоматического выключателя. Исключить подобные случаи возможно путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такая возможность отсутствует, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.

Иногда случается так, что выбило автомат и не включается обратно. Здесь причина может быть в тепловом расцепителе, который сильно нагревается. Для повторного включения устройства достаточно дать ему остыть, и он вновь заработает в нормальном режиме. Автомат нередко срабатывает под действием неисправного прибора, потребляющего повышенный ток. В результате, наступает перегрузка сети и выбивание автоматического выключателя. Решением проблемы, как уже отмечалось, становится поочередное включение приборов до тех пор, пока среди них не обнаружится неисправный.

Случается так, что сам автомат бывает неправильно подключен. Жилы, слабо подтянутые в клеммах, приводят к нагреванию этого места и срабатыванию теплового расцепителя. Причина видна невооруженным глазом, когда подгоревшей становится не только изоляция провода, но и корпус прибора.

Более 50% выпускаемых в мире легковых автомобилей оснащаются автоматической трансмиссией, это — факт, поэтому вопрос принятия правильного решения в случае неисправности АКПП сегодня очень актуален.

Эта статья поможет Вам понять, как работает автоматическая трансмиссия, и что делать, если случилась поломка.

Как работает АКПП в автомобиле – принципы работы

В современных АКПП все механические манипуляции по переключению передач за Вас делает гидравлика, т.е. — жидкость для автоматических трансмиссий. Всю «умственную» работу (когда и куда переключаться) выполняет блок управления и контроля.

Чтобы понять, как это происходит, важно знать, что АКПП состоит из трёх основных частей:

  1. Гидротрансформатора.
  2. Планетарного редуктора.
  3. Системы гидравлического управления.

Гидротрансформатор (ГДТ) , по своему предназначению, аналогичен механизму сцепления на МКПП – с помощью него крутящий момент с двигателя передается к остальной части трансмиссии. Однако, конструктивно – это абсолютно разные узлы. В отличие от механического сцепления, ГДТ передает (и увеличивает) крутящий момент за счет жидкости.

Планетарный редуктор (ПР) получает крутящий момент от ГДТ и передает его на ведущие колеса, при этом, уменьшая или увеличивая, в зависимости от условий движения автомобиля.

Система гидравлического управления (СГУ) с помощью соленоидов открывает или закрывает клапаны переключения передач. За счет этого, трансмиссионная жидкость воздействует на определенные тормоза и муфты в ПР. Происходит блокировка либо разблокировка тех или иных шестерен. Таким образом, происходит переключение на нужную передачу.

В более ранних моделях АКПП за «решение» о переключении передач отвечала так же гидравлическая система , т.е. — трансмиссия была полностью гидравлической. В современных же агрегатах напряжение на соленоиды подает блок управления и контроля, который получает данные о скорости движения автомобиля, количестве оборотов двигателя, температуре АКПП и других показателях.

На основе этих данных «принимается решение» о переключении на ту или иную передачу. Такие АКПП принято называть электронными .

Почему не включается АКПП и что делать – частые вопросы автолюбителей о неисправностях на АКПП и советы специалистов

В ходе эксплуатации автомобиля могут возникать различные неполадки АКПП. Однако некоторые неисправности встречаются чаще других. О них и пойдет речь ниже.

  • Почему на АКПП не включается 1, 3, 4 передача или скорость – что делать?

Итак, давайте разбираться, по порядку, с каждой передачей.

  1. Если на АКПП Вашего автомобиля не включается 1-я скорость , и машина начинает вялое движение со второй, вероятнее всего, вышел из строя соленоид переключения или провод, идущий к нему от блока управления (БУ). Решается эта проблема заменой неисправной детали.
  2. В другом случае, машина трогается нормально, но, не переключается на 3-ю передачу. Задний ход при этом работает нормально. Причина, скорее всего, в заевшем клапане, который отвечает за переключение на эту передачу. Для исправления необходимо разобрать клапанный механизм и прочистить клапан.
  3. С 4-й передачей ситуация иная. Если на АКПП при необходимой скорости и оборотах двигателя не включается 4-я скорость, прежде всего нужно проверить, не выключен ли режим Overdrive. В этом случае, на приборной панели обычно светится индикатор “O/D OFF”. Другая причина – засорение клапана, который отвечает за переход в Overdrive. Очистка клапана исправит ситуацию. Однако, это еще не все. Пока жидкость в АКПП не нагрета до необходимой температуры, переключения на 4-ю передачу так же не будет. Поэтому, если все в АКПП исправно, а 4-й скорости нет, следует проверить датчик температуры трансмиссионной жидкости и провод, идущий к нему.
  • Почему на АКПП не включается задняя передача или включается с ударом – причины и способы устранения неисправности

В случае, если задняя скорость включается с ощутимым ударом, самая вероятная причина такого поведения АКПП – износ фрикционных дисков . Фрикционные диски – один из важнейших элементов планетарного редуктора. Их износ говорит о том, что АКПП необходим капитальный ремонт.

Если же задняя передача не включается вовсе, дело в тормозной ленте или связанными с ней деталями – поршне тормозной ленты, манжетах поршня или штоке поршня. Во всех случаях, проблема решается путем замены неисправной детали.

  • Почему не включается паркинг на АКПП – как устранить неисправность?

Бывает и так, что автомобиль нельзя перевести в режим парковки. Из-за этого нельзя вынуть ключ из самка зажигания. А если и удастся вынуть, то завести двигатель после этого уже не получится.

Чтобы определить причину неисправности, в первую очередь — проверьте, работают ли стоп-сигналы на Вашем автомобиле. Как бы наивно не звучал этот совет, но именно в электрическую схему стоп-сигналов включен блокиратор рычага селектора (этот рычаг Вы переключаете перед началом движения), который срабатывает при нажатии педали тормоза. Если этот блокиратор не работает – ни снять с парковки, не перевести авто в этот режим не получится.

В этом случае нужно проверять на предмет неисправности

  • Педаль тормоза.
  • Электропроводку от педали до блокиратора.
  • Сам блокиратор.

Другая причина – неисправность троса , соединяющего рычаг с селектором на АКПП. В самом простом случае достаточно отрегулировать трос. Иначе – его нужно заменить.

Еще одним источником неисправности может быть сильное механическое воздействие (например, удар) на поддон АКПП . В этом случае, парковочный механизм может попросту выйти из строя. Ремонт такой поломки будет заключаться в замене неисправной детали парковочного механизма, либо всего механизма целиком.

  • Не включается драйв на АКПП – в чем причина и что делать?
  1. Режим «Драйв» (отметка «D» на рычаге селектора) – основной режим движения. Если он, по каким-то причинам не работает, или работает — но со сбоями, это ставит под угрозу, как АКПП, так и двигатель автомобиля. Потому что режимы движения на пониженных передачах («L», «2») не предназначены для повседневного использования.
  2. Если при включенном драйве машина не едет — значит, износились фрикционные диски, ответственные за движение в этом режиме, либо порвались манжеты поршня муфты. Обычно, в случае такой поломки, 1-я и 2-я передачи работают нормально. Очевидный способ устранить неисправность – заменить фрикционные диски и порванные манжеты.

Как видите, на первый взгляд, решения проблем, достаточно просты… Если хорошо разбираться в технике и иметь весь необходимый инструментарий для ремонта.

Чтобы автоматическая коробка передач работала без поломок длительное время, необходимо .

Но, в любом случае, лучше доверить своего верного помощника профессионалам, чтобы, после попытки самостоятельного ремонта не смотреть с удивлением на «лишние» детали и с сожалением — на неработающий автомобиль.

Как исправить короткое замыкание. По большей части электрические схемы… | Брайан Миллер

По большей части электрические цепи рассчитаны на нормальную величину тока, допустимую в вашем доме или офисе. Часто на вашем автоматическом выключателе или розетке даже есть номинал, чтобы напомнить вам, с чем он может справиться. Однако иногда эта нагрузка может быть превышена, и ваш автоматический выключатель это сделает. Причин отключения очень много, и их часто можно решить, просто подойдя к выключателю и переключив выключатель с выключенного на включенное положение.

Однако в случае перегрузки цепей это отключение может произойти немедленно и непрерывно. Если вы часто отключаете цепи, это указывает на серьезную проблему. Вот как узнать, перегружены ли ваши схемы, и что с этим можно сделать.

Как определить, перегружены ли цепи

Нагрузка — это термин, обозначающий количество электричества, протекающего через цепь. Величина нагрузки, на которую рассчитана цепь, — это количество общего электричества, на которое она рассчитана, с учетом устройств, предназначенных для этой цепи.Когда к розетке подключено слишком много устройств, цепь «отключается», чтобы предотвратить ее перегрев.

Решения для отключения обычно просты, в том числе:

  1. Переместите устройства, потребляющие большую мощность, в другие розетки, чтобы распределить потребляемый ток.
  2. Выключите неиспользуемые устройства, чтобы минимизировать нагрузку.
  3. Проверьте, нет ли ослабленных проводов. Если да, выключите питание этой цепи, затяните провода и восстановите питание.
  4. Но иногда эти усилия по устранению неполадок не работают. Если ничего из вышеперечисленного не помогло, возможно, вы столкнулись с такими проблемами, как короткое замыкание или замыкание на землю.

Что такое короткое замыкание?

Короткое замыкание происходит, когда горячий провод (провод, через который проходит напряжение) касается другого горячего провода или нейтрального провода. Электричество отталкивается (в случае другого горячего провода) или искры в направлении пустого пространства (в случае нейтрального провода), вызывая короткое замыкание.

Как исправить короткое замыкание

Короткое замыкание вызвано проводкой внутри стен и требует профессионального ухода. Если вы не являетесь сертифицированным электриком, вам следует обратиться за помощью к диагностике и устранению короткого замыкания. Если ваша цепь закорочена, может потребоваться повторное подключение.

Короткое замыкание также может быть внутри используемого вами устройства, с которым также необходимо обращаться с надлежащими навыками. Если вы работаете с устройством, которое имеет короткое замыкание, лучше всего обратиться к сертифицированному поставщику качественных запасных частей для работы и замены частей устройства.Если оставить это без внимания, короткое замыкание продолжится и может превратиться в более серьезную проблему. Обратитесь к квалифицированному поставщику услуг, например, к SingleSource Communication, чтобы убедиться, что короткое замыкание исправлено правильно и в соответствии с кодом.

Что такое замыкание на землю?

Короткое замыкание на землю — это тип короткого замыкания, при котором горячий провод касается провода заземления или той стороны металлической коробки, в которой находится горячий провод (очень похоже на случай другого горячего провода и нейтрального провода).

Как устранить замыкание на землю

Процесс устранения замыкания на землю такой же, как и при коротком замыкании.Если вы считаете, что у вас короткое замыкание или замыкание на землю, мы можем помочь.

Перегрузка цепей — распространенная проблема, и обычно ее можно легко устранить, управляя количеством устройств, используемых в цепи. Однако, если проблема не исчезнет, ​​вызовите профессионального сервисного центра. Свяжитесь с SingleSource Communications, чтобы узнать больше о перегруженных схемах и о том, как мы можем помочь вашему бизнесу отремонтировать и заменить ваши схемы.

Свяжитесь с Брайаном Миллером по LinkedIn

SingleSourceCom.com является лидером в области ремонта, бывшего в употреблении и восстановленного телекоммуникационного оборудования, включая сетевое, микроволновое и информационное оборудование. Свяжитесь со специалистом команды сегодня.

10 советов по выявлению и устранению короткого замыкания

Устранение короткого замыкания может показаться сложной задачей, но это не обязательно. Для большинства людей схема короткого замыкания выглядит как схема ракетного корабля. Если вы когда-либо сталкивались с коротким замыканием без какого-либо предыдущего опыта, вы, вероятно, знаете, насколько это может быть неприятно.Информация, представленная в этой статье, поможет вам определить короткое замыкание и что делать при его обнаружении. Прочтите наши 10 советов по выявлению и устранению короткого замыкания ниже.

Короткое замыкание в цепи

Электроэнергия течет по цепи. Короткое замыкание возникает, когда поток энергии выходит за пределы предполагаемого потока. Какой бы ни была причина этого прерывания, вы должны немедленно устранить короткое замыкание. В противном случае короткое замыкание может быть опасным для вас, устройства или автоматического выключателя, а также стать причиной пожара.

Короткое замыкание можно определить по перегоревшим предохранителям, срабатыванию автоматического выключателя или трескающемуся звуку при включении прибора. Как только вы определите, что есть короткое замыкание, вы можете приступить к поиску причины и решения.

Изолировать цепь

При устранении короткого замыкания сначала попытайтесь изолировать цепь. Каждая розетка в вашем доме получает питание от автоматического выключателя. У каждого выключателя есть розетки и приборы в одной цепи. Например, ваш холодильник, плита и приборы вдоль одной стены могут принадлежать к одной цепи.Устройства и розетки на соседней стене могут принадлежать другой цепи. Идентификация цепи потенциально поможет определить, с каким выключателем вы можете иметь дело в процессе. Конечно, отключение соответствующего прерывателя может уменьшить ваш страх получить удар током или потратить больше предохранителей.

Проверьте устройства в затронутой цепи

Проверьте все приборы, подключенные к одной цепи. Отключите каждый из них и осмотрите их на предмет видимых повреждений, например:

  • Изоляция плавленого провода
  • Дым от двигателя прибора

После того, как вы отключите их все, устранить короткое замыкание может быть так же просто, как сбросить автоматический выключатель.В противном случае, возможно, придется заменить предохранитель. Обычно это доходит до самой проблемы, но бывают случаи, когда вам нужно выйти за рамки этого набора действий.

Вам нужны подходящие инструменты

Для исправления короткого замыкания требуется несколько специальных инструментов, которых нет в обычном ящике для инструментов. Также требуется несколько общих инструментов. Прежде чем приступить к устранению короткого замыкания, убедитесь, что у вас под рукой есть следующее:

  • Вольт / омметр — Также называемый мультиметром, он может измерять сопротивление, напряжение и сопротивление.
  • Отвертка — В зависимости от розетки и рассматриваемого устройства вам может потребоваться обычная отвертка с плоской или крестообразной головкой.
  • Плоскогубцы — Вы можете использовать их для удаления проводов и других элементов, с которыми вы работаете.
  • Устройства для зачистки проводов — Возможно, вам придется обнажить большую часть провода, чтобы получить лучшее соединение.

Наличие всего вышеперечисленного может ускорить ваш проект. Кроме того, вы можете использовать их в любое время, когда у вас возникнет проблема с электричеством, которую нужно решить в будущем.

Снимите провода

Выключите цепь, нажав выключатель. В противном случае можно вынуть предохранитель. Измените настройку мультиметра на вольт. Убедитесь, что внешний вид прибора показывает нулевое напряжение, поместив в него металлические щупы. Затем вы можете удалить емкость с помощью отвертки и плоскогубцев. После этого удалите провода.

Проверьте провода

Любопытно, как мультиметром найти короткое замыкание? Вы можете проверить, поступает ли какая-либо мощность по отдельному проводу, используя вольт / омметр, установив на инструменте Ом.Возможно, вам придется использовать инструменты для зачистки проводов, чтобы обнажить оголенный участок провода. Подключите один вывод измерителя к черному проводу, а другой — к белому проводу. Показание бесконечного сопротивления (O.L.) означает, что розетка является причиной, и вы должны заменить ее. Если ваш мультиметр показывает обрыв, возможно, короткое замыкание связано с проводом или автоматическим выключателем.

Снимите провода прерывателя

Чтобы продолжить устранение короткого замыкания, отключите питание главного выключателя. Снимите крышку с коробки, а также провода с неисправного выключателя.Не забудьте также отключить белый провод.

Проверьте выключатель

Повторите процесс проверки выключателя и проводов внутри выключателя. Если ваш мультиметр показывает бесконечное сопротивление, замените прерыватель. Если сопротивление провода выключателя равно нулю, значит, короткое замыкание произошло именно из-за этого провода. Замените провод, чтобы устранить короткое замыкание.

Шорты можно предотвратить

Вы можете избежать устранения короткого замыкания, приняв меры предосторожности. Время от времени проверяйте блок выключателя, приборы и розетки на предмет повреждений.Если вы заметите повреждение розетки или автоматического выключателя, прекратите их использование. Обратитесь к электрику, чтобы сразу устранить проблему. Проверьте электроприборы на наличие разъемных шнуров и не используйте их, если видны оголенные провода.

Не бойтесь звонить специалисту

Мы понимаем, что если устранение короткого замыкания происходит не в вашей рулевой рубке. При попытке идентифицировать и устранить короткое замыкание необходимо задействовать множество шагов и проводов. Если у вас нет времени, знаний или инструментов для его устранения, обратитесь к нашим специалистам-электрикам.Мы позаботимся о ваших авариях с электричеством, когда они возникнут, чтобы вы могли заниматься своим днем ​​(или ночью), не беспокоясь о проблемах с питанием. Помните о круглосуточной службе экстренной помощи Suncoast, когда вам нужно устранить проблемы с питанием.

Устранение неисправностей Проблемы с электричеством в доме

Электроэнергия отключена частично или во всем доме? Этот совет специалиста показывает вам, как диагностировать причину отключения электроэнергии и как снова включить питание.

Когда электричество отключается во всем или части вашего дома, первое, что нужно сделать, — это определить масштаб и источник проблемы.

Первый вопрос: проблема в электрической системе вашего дома или в электроснабжении вашего дома коммунальной компанией?

У соседей нет электричества. Если во всем доме отключено электричество и ваши соседи тоже потеряли электроэнергию, позвоните в коммунальную компанию по мобильному телефону.

У соседей есть власть. Если у ваших соседей есть электричество и / или какая-то часть электричества в вашем доме работает, проблема в домашней системе.

Это означает, что вам нужно проверить другие комнаты, нет ли в одной из них света или розеток.

Если вы не знакомы с тем, как электричество доставляется по дому через электрические цепи, обязательно ознакомьтесь с разделом «Как работает домашняя электрическая система».

Как проверить наличие перегрузки электрической цепи

Если у ваших соседей действительно есть электричество — или если электричество в вашем доме работает, — проблема, как правило, вызвана перегрузкой цепи, коротким замыканием или неплотной проводкой.

Обычно можно предположить, что проблема заключается в перегрузке цепи, если она возникла, когда кто-то пользовался феном, электрическим обогревателем, кондиционером или другим электроприбором, потребляющим большой электрический ток.

Проверка главной панели

Как обсуждалось в разделе «Главная электрическая панель и субпанели», автоматические выключатели (или предохранители в старых электрических панелях) автоматически отключают электрическую цепь, если через провода протекает слишком большой ток или если в электрической системе есть отказ.Если цепь перегружена, должен сработать автоматический выключатель или перегореть предохранитель, отключив всю цепь.

Некоторые цепи защищены электрическими розетками (розетками) GFCI или автоматическими выключателями. Эти цепи, обычно розетки на кухне, в ванной или на открытом воздухе, особенно чувствительны к коротким замыканиям и перегрузкам. Если розетка GFCI выключателя сработала, он также может отключить все подключенные к ней розетки. Часто проблему можно решить, просто нажав кнопку сброса на устройстве GFCI.Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток. Чтобы сбросить прерыватель замыкания на землю, нажмите кнопку «Сброс».

Если цепь, которая не работает, не включает устройство GFCI, проверьте электрическую вспомогательную панель или главную панель, которая обслуживает цепь. Посмотрите, не сработал ли один из автоматических выключателей. Это может быть не так очевидно, как кажется. Сработавший автоматический выключатель не обязательно находится в положении «Выкл.» — он может находиться посередине между «Выкл.» И «Вкл.».

Загляните в электрическую панель на предмет сработавшего прерывателя цепи.© HomeTips

Выключите или отсоедините все от неисправной цепи. Затем сбросьте прерыватель. Полностью переведите его в положение «Выкл.», А затем в положение «Вкл.». Полностью выключите автоматический выключатель, затем снова установите его в положение «ВКЛ.». © HomeTips

Если ваша система защищена блоком предохранителей, а не электрической панелью с автоматическими выключателями, замените «перегоревший» предохранитель. Найдите сломанный элемент под стеклянной поверхностью предохранителя. Лучше всего использовать инструмент, называемый съемником предохранителей, чтобы удалить и заменить неисправный предохранитель.Не прикасайтесь пальцами к металлическим частям! Если ваши цепи защищены плавкими предохранителями, удалите и замените те, которые сгорели. Не прикасайтесь к металлическим частям! © HomeTips

Если цепь сразу перегорает после сброса выключателя или замены предохранителя, вызовите электрика. Обугленный провод или неисправное устройство в цепи, вероятно, потребуют замены.

Если цепь не перегорела, снова включит свет и подключите приборы по очереди, чтобы проверить отсутствие перегрузки или короткого замыкания.

Оценка электрических нагрузок

Если одно устройство, потребляющее большой ток, кажется, перегружает цепь, вы можете выключить другие устройства при его использовании, но, вероятно, будет лучше обновить вашу электрическую службу. Если лампы или розетки по-прежнему не работают, вероятно, проблема связана с ослабленным проводом.

Если свет тусклый при включении приборов, причина в том, что слишком много электрических устройств получают питание от одной цепи. Если подключение некоторых устройств к розеткам других цепей не решает проблему, возможно, вам придется обновить электрическую панель вашего дома.

Для сегодняшних потребностей в электричестве главная электрическая панель должна обеспечивать мощность 100 ампер или более; Услуги на 150 или 200 ампер даже лучше для домов, оборудованных большим освещением и электрическими удобствами.

Основная панель мощностью менее 100 ампер может быть перегружена, что может привести к потускнению света при включении электроприборов и может привести к частым отключениям электричества в доме. Если это так в вашем доме, поговорите с подрядчиком по электрике об установке новой, большей электрической панели.

Не выполняйте самостоятельный ремонт электрооборудования, если у вас нет опыта и знаний в области электромонтажных работ. Если вы в состоянии выполнить эту работу, обязательно соблюдайте все меры безопасности:

• Никогда не работайте с электрическими проводами под напряжением. Всегда сначала отключайте цепь.

• Не стойте в воде или на влажном полу, даже при работе с низковольтной проводкой, например, с телефонными проводами.

Как отследить короткое замыкание

Короткое замыкание происходит, когда горячий провод касается нейтрального или заземляющего провода; дополнительный ток, протекающий по цепи, вызывает срабатывание автоматического выключателя или перегорание предохранителя.

Хотя часто бывает легко определить короткое замыкание или перегрузку — свет гаснет, когда вы подключаете тостер, — не всегда так просто определить, где это произошло в электрической системе.

Проверьте, нет ли черных пятен на крышках неработающих выключателей или розеток. Затем поищите изношенные или поврежденные шнуры или поврежденные вилки на лампах и приборах.

Замените поврежденный шнур или вилку, а затем замените предохранитель или сбросьте прерыватель.Если цепь выходит из строя после того, как прибор использовался в течение короткого времени, вероятно, у вас есть перегрузка цепи. Переместите некоторые лампы и приборы в другую цепь и замените предохранитель или сбросьте автоматический выключатель для первой цепи.

Если вы не обнаружите ни одного из этих признаков неисправности, вы должны проследить свой путь по цепи, выполнив следующие шаги.

Если эти действия не решают проблему, ваша проводка неисправна. В этом случае лучше всего вызвать электрика для устранения проблемы.

Вот последовательность действий для отслеживания неработающей цепи.

  1. Выключите все настенные выключатели и отключите все лампы и все приборы в обесточенной цепи. Затем сбросьте сработавший прерыватель или установите новый предохранитель, как описано выше.
  2. Если цепь сразу же отключится, проблема может заключаться в коротком замыкании в розетке или переключателе. Отключив питание схемы, снимите заглушки подозрительных выключателей и розеток. Осмотрите проводку на предмет оголенных проводов, которые могут быть заземлены относительно других проводов или металлической коробки.Обязательно посмотрите (и понюхайте) на предмет обугленной изоляции провода. Замените или отремонтируйте любую неисправную проводку.
  3. После сброса автоматического выключателя или предохранителя, если автоматический выключатель не срабатывает или новый предохранитель не перегорает сразу, включите каждый настенный выключатель по очереди. Если один из них отключает автоматический выключатель или перегорает предохранитель, вы определили источник проблемы. Это означает, что имеется короткое замыкание в осветительной арматуре или розетке, управляемой этим переключателем, или короткое замыкание в проводке переключателя.Замените или отремонтируйте неисправный переключатель, приспособление или проводку.
  4. Если включение настенного выключателя не вызывает проблемы, скорее всего, проблема в лампах или приборах. Подключите их по очереди, чтобы проверить каждую. Если цепь не выходит из строя, возможно, она вышла из строя из-за перегрузки. Переместите некоторые устройства в другую цепь. Если цепь выходит из строя сразу после того, как вы подключили устройство, проблема обнаружена. Сначала проверьте шнур. Затем подумайте о том, чтобы специалист по ремонту бытовой техники проверил выключатель и другие электрические детали.

Как проверить наличие электричества в розетке или коммутаторе

Проверить, подключены ли электрическая розетка или выключатель к «живому» электричеству, несложно.

Использование бесконтактного тестера напряжения. Самый быстрый, безопасный и простой инструмент для проверки наличия напряжения на розетке или выключателе — это бесконтактный электрический тестер. С помощью этого инструмента вы просто вдавливаете непроводящий наконечник в розетку или держите его рядом с переключателем, чтобы проверить питание.Также на фото ниже показано простое устройство проверки напряжения для электрических розеток. Оба они продаются вместе на Amazon по цене менее 20 долларов.

Использование тестера Neon. Чтобы проверить, не повреждена ли розетка, вставьте щупы тестера цепей или неонового тестера (показаны) в разъемы. Не касайтесь металлических концов зондов пальцами, когда зонды вставлены в розетку. Цепь горячая (заряжена), если горит неоновый тестер.

Удерживайте щупы тестера в гнездах розетки для проверки наличия питания.Если тестер загорелся, розетка заряжена.

Чтобы проверить, получает ли выключатель света питание, сначала снимите крышку выключателя. Прикоснитесь бесконтактным электрическим разъемом к обеим винтовым клеммам. Если один из них вызывает сигнал тестера, провод заряжается. Не касайтесь винтовых клемм или оголенных частей проводов!

Если вы используете неоновый тестер, вывинтите переключатель из его коробки, стараясь не прикасаться к оголенным концам проводов или металлическим винтам клемм. Удерживая изолированные части неоновых щупов тестера, прикоснитесь к одному щупу горячего провода или клеммы, к которой он подключен.Затем прикоснитесь другим щупом к оголенному нейтральному проводу или клемме, к заземляющему проводнику или к заземленной металлической коробке. Если цепь находится под напряжением, тестер загорится. Чтобы убедиться, что питание отключено, прикоснитесь одним выводом тестера к горячему проводу, а другим — к заземляющему проводу или металлической коробке.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором многих других статей. более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Школа инженерии Массачусетского технологического института | »Что такое короткое замыкание?

Что такое короткое замыкание?

Электроэнергия по простому пути

Мэг Мерфи

Детям говорят: никогда не вставляйте металлический нож в подключенный тостер. Вы рискуете получить удар электрическим током или загореться тостер.

Страх: короткое замыкание. Чтобы нагреватель внутри тостера работал, электрический ток должен проходить внутри его проводящего металлического материала. Этот ток проходит через замкнутую цепь, которая является петлей. Металлический нож, однако, дает электричеству дополнительный путь передвижения — и он его возьмет.

«Короткое замыкание — это соединение между двумя частями электрической цепи, в которых вы не хотите находиться», — говорит Карл Берггрен, профессор электротехники факультета электротехники и информатики.Он также возглавляет группу квантовых наноструктур и нанофабрикатов в исследовательской лаборатории электроники.

«Когда вы строите электрическую цепь, вы пытаетесь заставить ток проходить по определенным путям для выполнения определенных функций», — объясняет он. «В случае тостера, когда вы подносите нож к нагревательному элементу, он сокращает ток. Этот новый путь проще, чем проходить через нагревательный элемент, который оказывает сильное сопротивление потоку ».

Итак, что именно происходит, когда электричество меняет курс.Во-первых, говорит Берггрен, ваш тостер перестает работать. «Ваше устройство не будет работать должным образом, потому что ток идет не туда, куда оно должно идти», — говорит он. А потом становится еще хуже, очень и очень быстро. «Поскольку металлический объект, вызывающий короткое замыкание в цепи, более проводящий, в него может протекать большой ток». За миллисекунды ток может стать в тысячи раз больше обычного. Бум.

Так что будьте осторожны, когда ветка дерева замыкает провода на линии электропередачи. Мокрая древесина — это идеальный путь для электрического тока с низким сопротивлением, и мы знаем, что это значит.Жара, искры и неприятности впереди…

Опубликовано: 11 ноября, 2017

Как проверить короткое замыкание на печатной плате | Блог о дизайне печатных плат | Блог о проектировании печатных плат

Захария Петерсон

| & nbsp Создано: 9 февраля 2018 г. & nbsp | & nbsp Обновлено: 23 ноября 2020 г.

У каждого инженера есть история «наихудшего сценария», что они выжили.В худшую неделю моей профессиональной жизни мы получили партию просроченных печатных плат. Предполагалось, что эти печатные платы будут установлены в оборудование и развернуты на объектах заказчиков более месяца назад. Мы были немного подавлены.

Само собой разумеется, что поставки этих новых печатных плат были небольшими. Как только мы включили их для тестирования, вы почувствовали запах озона, исходящий от печатных плат. Один из самых дорогих компонентов нагрелся до такой степени, что на самом деле обжег пару человек, проводивших «сенсорный тест».«У нас не было времени, — подумали мы, — получить тестовую партию печатных плат, и мы просто заказали полностью укомплектованные печатные платы.

Если оставить в стороне очевидные разочарования, объяснять своему боссу серьезные аппаратные отказы и сосать обожженные пальцы — одна из худших встреч, которые у вас могут быть. Лучшее, что вы можете сделать, — это предложить план на будущее. Если вы когда-либо попадали в такую ​​ситуацию, вот как стать мастером поиска короткого замыкания на печатной плате.

Как проверить короткое замыкание в печатной плате

Вот несколько важных шагов в этой статье, которые вы можете предпринять для обнаружения коротких замыканий на печатных платах:

Шаг 1: Как найти короткое замыкание в печатной плате

Визуальный осмотр

Предполагая, что вы прошли этап проектирования макета и нет встроенного автоматического выключателя, первым шагом для обнаружения короткого замыкания на печатной плате является тщательный осмотр всей поверхности печатной платы.Если он у вас есть, используйте увеличительное стекло или микроскоп с малым увеличением во время исследования печатной платы. Начиная с источника питания и двигаясь вперед, ищите усы олова между контактными площадками или паяными соединениями. Любые трещины или пятна припоя требуют особого внимания. Проверьте все свои переходные отверстия. Если вы указали переходные отверстия без покрытия, убедитесь, что это так на плате. Плохо покрытые переходные отверстия могут создать короткое замыкание между слоями и оставить все, что связано с землей, VCC или и тем, и другим.

Если короткое замыкание действительно серьезное и приводит к тому, что компоненты достигают критических температур, вы действительно увидите на печатной плате прогоревшие пятна.Они могут быть довольно маленькими, но будут резко обесцвечиваться в коричневый цвет вместо обычной зеленой паяльной маски. Если у вас несколько плат, сгоревшая печатная плата может помочь вам сузить конкретное место без источника питания до другой платы, чтобы жертвовать при поиске. К сожалению, на нашей плате не было никаких ожогов на самой печатной плате, только незадачливые пальцы, проверявшие микросхемы на предмет перегрева.

Некоторые короткие замыкания будут внутри печатной платы и не вызовут ожогов.Это также означает, что они не будут заметны с поверхностного слоя. Здесь вам понадобится другой метод для обнаружения короткого замыкания на печатной плате.

Burns определенно может помочь вам найти короткометражку, но по очень низкой цене.

Инфракрасное изображение

Если вы не работаете в стартапе, который только что потратил бюджет на оборудование, возможно, вам повезет, и у вас будет доступ к инфракрасной камере. Использование инфракрасной камеры может помочь вам определить места, где выделяется большое количество тепла.Если вы не видите горячую точку вдали от ваших активных компонентов, возможно, у вас короткое замыкание на печатной плате, даже если короткое замыкание происходит между внутренними слоями.

Короткое замыкание обычно имеет более высокое сопротивление, чем обычная дорожка или паяное соединение, поскольку оно не имело преимущества в плане оптимизации в вашей конструкции (если вы действительно плохо игнорируете проверки правил). Это сопротивление, а также естественно высокий ток из-за прямого соединения между питанием и землей означает, что проводник в коротком замыкании на печатной плате будет нагреваться.Начните с наименьшего возможного тока. В идеале вы должны увидеть короткое замыкание до того, как оно нанесет больше вреда.

Тест пальцем — это один из способов проверить, не перегревается ли конкретный компонент

Шаг 2: Как проверить цепь на короткое замыкание на электронной плате

Помимо первого шага в использовании ваших надежных глаз для проверки платы, есть несколько других способов, которыми вы можете проверить, чтобы найти потенциальную причину короткого замыкания печатной платы.

Проверка с помощью цифрового мультиметра

Чтобы проверить печатную плату на короткое замыкание, необходимо проверить сопротивление между различными точками цепи. Если визуальный осмотр не выявил никаких ключей к разгадке местоположения или причины короткого замыкания, возьмите мультиметр и попытайтесь определить физическое местоположение на печатной плате. Подход с использованием мультиметра вызывает неоднозначные отзывы на большинстве форумов по электронике, но отслеживание точек тестирования может помочь вам выяснить, в чем проблема.

Вам понадобится очень хороший мультиметр с чувствительностью в миллиомах, и будет проще, если у него есть функция гудка, которая предупреждает вас, когда вы прощупываете короткое замыкание. Например, если вы измеряете сопротивление между соседними дорожками или контактными площадками на печатной плате, вы должны измерить высокое сопротивление.

Если вы измеряете очень низкое сопротивление между двумя проводниками, которые должны быть в отдельных цепях, возможно, что эти два проводника соединены перемычкой либо внутри, либо снаружи. Обратите внимание, что две соседние дорожки или контактные площадки, соединенные перемычкой с индуктором (например, в цепи согласования импеданса или в схеме дискретного фильтра), будут давать очень низкое сопротивление, поскольку индуктор представляет собой просто спиральный проводник.Однако, если два проводника на плате расположены очень далеко друг от друга и вы читаете очень маленькое сопротивление, значит, где-то на плате есть мост.

Тестирование относительно земли

Особое значение имеет короткое замыкание, связанное с заземленным переходным отверстием или заземляющей пластиной. Многослойные печатные платы с внутренней заземляющей поверхностью будут включать обратный путь через соседние переходные отверстия, что обеспечивает удобное место для проверки всех других переходных отверстий и контактных площадок на поверхностном слое платы. Установите один щуп на заземление, а другой щуп коснитесь через другие проводники на плате.

Такое же заземление будет присутствовать в других местах на плате, а это означает, что если вы коснетесь каждым щупом двух разных заземленных переходных отверстий, вы увидите очень маленькое сопротивление. При этом обратите внимание на свою компоновку, так как вы не хотите ошибочно принимать короткое замыкание за обычное заземление. Все остальные открытые проводники, которые не связаны с землей, должны иметь очень высокое сопротивление между вашим общим заземлением и самим проводником. Если вы прочитали очень низкое значение и у вас нет индуктора между рассматриваемым проводником и землей, возможно, у вас неисправный компонент или короткое замыкание.

Зондирование мультиметром может помочь вам найти короткое замыкание, но они не всегда достаточно чувствительны, чтобы его обнаружить.

Закороченные компоненты

Проверка на короткое замыкание компонента также включает использование мультиметра для измерения сопротивления. В случае, если визуальный осмотр не выявил чрезмерного количества припоя или металлических чешуек между контактными площадками, короткое замыкание могло образоваться во внутренних слоях между двумя контактными площадками / контактами на компоненте.Также возможно короткое замыкание между контактными площадками / штифтами компонента из-за плохой сборки. Это одна из причин, по которой печатные платы должны проходить проверки DFM и правил проектирования; контактные площадки и переходные отверстия, расположенные слишком близко друг к другу, могут непреднамеренно замкнуться во время изготовления.

Здесь вам нужно измерить сопротивление между контактами на ИС или разъеме. Соседние булавки особенно подвержены короткому замыканию, но это не единственные места, где может образоваться замыкание. Убедитесь, что ваше сопротивление между контактными площадками / контактами относительно друг друга и заземлением имеет низкое сопротивление.

Проверьте сопротивление между площадкой заземления и другими контактами разъемов и микросхем. Это показано здесь для разъема USB.

Сузить местоположение

Если вы считаете, что обнаружили короткое замыкание между двумя проводниками или между каким-либо проводником и землей, вы можете сузить область, проверив близлежащие проводники. Подключив один провод мультиметра к подозрительному короткому замыканию, переместите другой провод к другим ближайшим заземляющим контактам и проверьте сопротивление.По мере того, как вы переходите к дальнейшим заземляющим соединениям, вы должны увидеть изменение сопротивления. Если сопротивление увеличивается, значит, вы перемещаете заземленный провод от места короткого замыкания. Это поможет вам сузить точное местоположение короткого замыкания, и вы даже можете сузить его до определенной пары контактных площадок / контактов на компоненте.

Шаг 3: Как найти неисправные компоненты на печатной плате

Неисправные компоненты или неправильно установленные компоненты могут быть частью короткого замыкания, создавая любое количество проблем в вашей плате.Ваши компоненты могут быть неисправными или поддельными, что может привести к короткому замыканию или появлению короткого замыкания.

Плохие компоненты

Некоторые компоненты имеют тенденцию выходить из строя, например, электролитические конденсаторы. Если у вас есть подозрительные компоненты, сначала проверьте их. Если вы не уверены, вы обычно можете выполнить быстрый поиск в Google компонентов, которые, по вашему мнению, «не работают», чтобы выяснить, является ли это распространенной проблемой. В случае, когда вы измеряете очень низкое сопротивление между двумя контактными площадками / контактами (ни один из них не является контактом заземления или питания), у вас может быть короткое замыкание из-за сгоревшего компонента.Это явный признак того, что конденсатор вышел из строя. Конденсаторы также будут вздуться, если они выйдут из строя или если приложенное напряжение превысит порог пробоя.

Видите выпуклость наверху этого конденсатора? Это верный признак того, что конденсатор вышел из строя.

Шаг 4: Как разрушить печатную плату

Разрушительное испытание, очевидно, является крайней мерой. Если у вас есть доступ к рентгеновскому аппарату, вы можете исследовать внутреннюю часть доски, не разрушая ее.

При отсутствии рентгеновского аппарата вы можете начать демонтаж компонентов и снова запустить тесты мультиметра. Это помогает двумя способами. Во-первых, это значительно упрощает доступ к прокладкам, в том числе термопрокладкам, которые могут закорачиваться. Во-вторых, это исключает вероятность того, что неисправный компонент был причиной короткого замыкания, что позволяет сосредоточиться на проводниках. Если вам удастся сузить место короткого замыкания до соединения на компоненте, например, между двумя контактными площадками, может быть неочевидно, неисправен ли компонент или есть короткое замыкание где-то внутри платы.На этом этапе вы можете удалить компоненты и проверить контактные площадки на вашей плате. Удаление компонентов позволяет проверить, неисправен ли сам компонент, или контактные площадки на плате замкнуты внутри.

Если местоположение короткого замыкания (или, возможно, нескольких коротких замыканий) все еще неуловимо, вы можете разрезать доску и попытаться сузить местоположение короткого замыкания. Если у вас есть представление об общем расположении шорт, вы можете вырезать часть платы и повторить тесты мультиметра в этом разделе.На этом этапе вы можете повторить описанные выше тесты с помощью мультиметра, чтобы проверить наличие коротких замыканий в определенных местах. Если вы дошли до этого момента, то ваша короткометражка уже особенно неуловима. Это, по крайней мере, позволит вам сузить местоположение вашего шорта до определенной области доски.

Когда мы проверили наши платы на наличие коротких замыканий, которые не включали инфракрасное тестирование, потому что мы были неудачным стартапом, все, что мы могли выяснить, это то, что короткое замыкание было на одной половине доски. Итак, мы разрезали доску на четвертинки и протестировали каждую секцию.Возвращение к мультиметру подтвердило, что у большинства секций не было VCC и заземления, связанных вместе. Но эта единственная четверть доски была маленькой черной дырой тайны, и мы никогда не приближались к ней. Мы действительно сменили производителей и получили тестовые платы на следующем этапе производства, и наши платы просто работали нормально.

Если вы хотите избежать душераздирающего беспокойства по поводу поиска коротких замыканий, убедитесь, что у вас есть надежная проверка правил внутрисхемных испытаний на наличие ошибок, проблем конструкции и допусков производителя.Если вам нужен доступ к простому в использовании инструменту компоновки печатных плат, который включает в себя все необходимое для создания высококачественных производимых печатных плат, не ищите ничего, кроме CircuitMaker. Помимо простого в использовании программного обеспечения для проектирования печатных плат, все пользователи CircuitMaker имеют доступ к личному рабочему пространству на платформе Altium 365. Вы можете загружать и хранить свои проектные данные в облаке, и вы можете легко просматривать свои проекты через веб-браузер на защищенной платформе.

Начните использовать CircuitMaker сегодня и следите за новостями о новом CircuitMaker Pro от Altium.

Короткое замыкание — причины и последствия

Что такое короткое замыкание?

Всякий раз, когда в сети происходит сбой, при котором в одной или нескольких фазах протекает большой ток, считается, что произошло короткое замыкание цепь .

Короткое замыкание — это просто соединение с низким сопротивлением между двумя проводниками, подающими электроэнергию в любую цепь. Это приводит к чрезмерному протеканию тока в источнике питания через «короткое замыкание» и может даже привести к выходу источника питания из строя.

Если в цепи питания есть предохранитель, он сработает и перегорит, размыкая цепь и прекращая прохождение тока. MCB также используется для защиты от короткого замыкания.

Короткое замыкание может происходить в цепи постоянного или переменного тока (постоянного или переменного тока). Если это закороченная батарея, она очень быстро разряжается и нагревается из-за большого тока.

Посмотрите видео о коротком замыкании в линии электропередачи 110 кВ ниже.

Что такое ток короткого замыкания?

Когда происходит короткое замыкание, через цепь протекает сильный ток, называемый током короткого замыкания .

Это поясняется приведенным здесь рисунком. На рисунке показан однофазный генератор напряжения V и внутреннего импеданса Z и , который подается на нагрузку Z.

Однофазный генератор напряжения V и внутреннего сопротивления Zi питает нагрузку Z

.

В нормальных условиях ток в цепи ограничен сопротивлением нагрузки Z.

Однако, если клеммы нагрузки закорочены по какой-либо причине, полное сопротивление цепи уменьшается до очень низкого значения; в данном случае Z i . Поскольку Z i очень мала, по цепи течет большой ток. Это называется ток короткого замыкания .

Короткое замыкание и перегрузка

Люди обычно путаются с перегрузкой и коротким замыканием, поскольку они оба вызывают проблемы в системе одинаковым образом. Следует различать короткое замыкание и перегрузку.

Когда происходит короткое замыкание, напряжение в точке повреждения снижается до нуля, и ток аномально высокой величины течет по сети к точке повреждения.

С другой стороны, перегрузка означает, что на систему были возложены нагрузки, превышающие расчетные значения. В таких условиях напряжение в точке перегрузки может быть низким, но не нулевым. Условия пониженного напряжения могут распространяться на некоторое расстояние за пределы точки перегрузки в остальную часть системы.

Токи в перегруженном оборудовании велики, но значительно ниже, чем в случае короткого замыкания.

Что вызывает короткое замыкание?

Короткое замыкание в системе питания является результатом каких-то ненормальных условий в системе. Это может быть вызвано внутренними или внешними эффектами.
  1. Внутренние эффекты вызваны выходом из строя оборудования или линий передачи из-за ухудшения изоляции в генераторе, трансформаторе и т. Д.Такие неприятности могут быть связаны со старением утеплителя. несоответствующий дизайн или неправильная установка.
  2. Внешние эффекты , вызывающие короткое замыкание, включают нарушение изоляции из-за скачков молнии. перегрузка оборудования, вызывающая чрезмерный нагрев: механическое повреждение со стороны населения и т. д.

Последствия короткого замыкания

Когда происходит короткое замыкание, ток в системе увеличивается до аномально высокого значения, а напряжение в системе снижается до низкого значения.

Сильный ток из-за короткого замыкания вызывает чрезмерный нагрев, который может привести к пожару или взрыву . Иногда короткое замыкание принимает форму дуги и приводит к значительному повреждению системы.

Например, дуга в линии передачи, которая не устранена быстро, вызовет ожог проводника, что приведет к его разрыву, что приведет к длительному прерыванию линии.

Низкое напряжение , возникшее в результате неисправности, оказывает очень вредное влияние на услуги, оказываемые энергосистемой.Если напряжение остается низким даже в течение нескольких секунд, двигатели потребителя могут отключиться , а генераторы в энергосистеме могут стать нестабильными .

Из-за вышеупомянутых пагубных последствий короткого замыкания желательно и необходимо отключать неисправную секцию и восстанавливать нормальные значения напряжения и тока как можно быстрее.

Короткое замыкание может привести к очень высокой температуре с из-за большого рассеивания мощности в цепи.Эта высокая температура может быть использована в приложении. Дуговая сварка — типичный пример практического применения нагрева из-за короткого замыкания.

Источник питания для дуговой сварки может обеспечивать очень высокие токи, протекающие через сварочный стержень и свариваемые металлические детали. Точка контакта между стержнем и металлическими поверхностями нагревается до точки плавления, сплавляя часть стержня и обе поверхности в единое целое.

Короткое замыкание задерживает перезапуск большого адронного коллайдера

За несколько дней до того, как он должен был снова начать циркуляцию протонов после двухлетнего перерыва, в крупнейшем в мире ускорителе элементарных частиц произошло короткое замыкание.Команда, стоящая за Большим адронным коллайдером (LHC), сейчас оценивает его варианты, чтобы определить, вызовет ли проблема задержку на несколько дней или месяцев.

«Периодическое короткое замыкание на землю в одной из магнитных цепей машины было обнаружено 21 марта, и в настоящее время ведется расследование», — говорится в заявлении от 24 марта ЦЕРН, европейской лаборатории физики элементарных частиц недалеко от Женевы, Швейцария, где находится LHC.

Подозрение состоит в том, что короткое замыкание, прерывающее подачу питания на один из магнитов ускорителя, вызвано обломками.«Небольшой металлический объект находится в том, что мы называем диодной коробкой», — объясняет физик-ускоритель Лин Эванс, который руководил первоначальным проектированием и созданием LHC.

В центре БАК находятся две лучевые трубы, по которым циркулируют протоны. Диодный блок является частью сложной электронной системы, окружающей эти трубы.

Неизбежный мусор
Ускоритель, на котором в 2012 году был открыт бозон Хиггса, был остановлен в 2013 году на модернизацию.По словам Эванса, программа усовершенствований, разработанная для увеличения энергии коллайдера, включала в себя много резки и сварки. «Небольшие частицы металлического мусора в цепях неизбежны».

Он добавляет, что аналогичная проблема возникала раньше, в начале первого запуска LHC, и часто ее можно решить, не вызывая серьезных задержек.

По его словам, в лучшем случае команда ускорителей сможет удалить металлический мусор, промыв его газообразным гелием под высоким давлением.Это потребует разогрева жидкого гелия, который течет внутри модуля сверхпроводящего магнита длиной 15 метров, где находится диодный блок, но всего на несколько градусов выше его рабочей температуры, составляющей 1,9 кельвина.

Если эта «очистка» не сработает, говорит он, группе может потребоваться открыть модуль. Это потребует временного прогрева всего сектора 27-километрового кольца до комнатной температуры — и вызовет гораздо более длительную задержку. «Если нам нужно разогреть весь сектор, это пара месяцев», — говорит Эванс.Сотрудники ЦЕРН также проводят рентгеновское обследование с помощью магнитов, чтобы точно диагностировать проблему.

Короткое замыкание не сравнимо с неисправностью, которая привела к взрыву магнита при первом запуске LHC в 2008 году. В этом случае магнит уже был включен, но в данном случае неисправность препятствует включению магнита, говорит Эванс. . «Вы не можете даже протечь магнит при замыкании на землю».

Эванс в настоящее время является директором Linear Collider Collaboration, которая планирует создание коллайдера следующего поколения, но он говорит, что все еще готов дать совет по LHC.

Эта статья воспроизводится с разрешения и была впервые опубликована 25 марта 2015 года.

Добавить комментарий

Ваш адрес email не будет опубликован.
